Radeon HD 5570 / 5770 / 5830 / 5850 / 5870

HIS Radeon HD 5870 iCooler TurboX 1024MB 256bit PCI-E

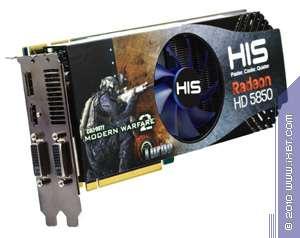

HIS Radeon HD 5850 iCooler TurboX 1024MB 256bit PCI-E
HIS Radeon HD 5830 iCooler TurboX 1024MB 256bit PCI-E
HIS Radeon HD 5770 IceQ Turbo 1024MB 128bit PCI-E
HIS Radeon HD 5570 Passive 512MB 128bit PCI-E

Содержание

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы


Что такое HIS? Может быть High Intelligent Space? — Судя по последнему COMPUTEX, это не так. А может быть Heroic Iconic Staff? — Вот это, наверно, уже ближе… Впрочем, может и Hidden Internal Sorrow — но уже вряд ли :-)

Разумеется, это все были шутки, а на самом деле — Hightech Information System. Компания из Гонконга, мы о ней уже писали много раз. Примечательна тем, что выпускает богатый ассортимент видеокарт на базе процессоров от AMD, причем некоторые серии, например IceQ, стали уже знаменитыми и очень популярными.

Сегодня среди пяти рассматриваемых видеокарт HIS только одна из серии IceQ, еще три — из серии iCooler (аналогичная с IceQ серия, только лишь СО от другого производителя). И последняя карта интересна тем, что имеет пассивную (безвентиляторную) систему охлаждения.

Давайте рассмотрим все продукты поближе.

Платы

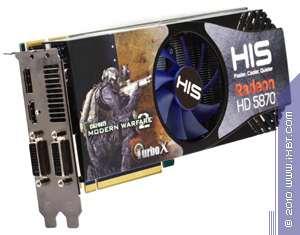

HIS Radeon HD 5870 iCooler TurboX 1024MB 256bit PCI-E
  • GPU: Radeon HD 5870 (Cypress)
  • Интерфейс: PCI-Express x16
  • Частоты работы GPU (ROPs/Shaders): 900/900 МГц (номинал — 850/850 МГц)
  • Частоты работы памяти (физическая (эффективная)): 1225 (4900) МГц (номинал — 1200 (4800) МГц)
  • Ширина шины обмена с памятью: 256bit
  • Число вершинных процессоров:
  • Число пиксельных процессоров:
  • Число универсальных процессоров: 1600
  • Число текстурных процессоров: 80 (BLF/TLF)
  • Число ROPs: 32
  • Размеры: 285×100×33 мм (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: синий
  • RAMDACs/TMDS: интегрированы в GPU
  • Выходные гнезда: 2×DVI (Dual-Link/HDMI), 1×Display Port, 1×HDMI
  • VIVO: нет
  • TV-out: не выведен
  • Поддержка многопроцессорной работы: CrossFire (Hardware)
HIS Radeon HD 5850 iCooler TurboX 1024MB 256bit PCI-E
  • GPU: Radeon HD 5850 (Cypress)
  • Интерфейс: PCI-Express x16
  • Частоты работы GPU (ROPs/Shaders): 765/765 MHz (номинал — 725/725 МГц)
  • Частоты работы памяти (физическая (эффективная)): 1125 (4500) MHz (номинал — 1000 (4000) МГц)
  • Ширина шины обмена с памятью: 256bit
  • Число вершинных процессоров:
  • Число пиксельных процессоров:
  • Число универсальных процессоров: 1440
  • Число текстурных процессоров: 72 (BLF/TLF)
  • Число ROPs: 32
  • Размеры: 260×100×33 мм (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: синий
  • RAMDACs/TMDS: интегрированы в GPU
  • Выходные гнезда: 2×DVI (Dual-Link/HDMI), 1×Display Port, 1×HDMI
  • VIVO: нет
  • TV-out: не выведен
  • Поддержка многопроцессорной работы: CrossFire (Hardware)

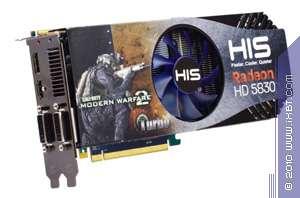

HIS Radeon HD 5830 iCooler TurboX 1024MB 256bit PCI-E
  • GPU: Radeon HD 5830 (Cypress)
  • Интерфейс: PCI-Express x16
  • Частоты работы GPU (ROPs/Shaders): 840/840 MHz (номинал — 800/800 МГц)
  • Частоты работы памяти (физическая (эффективная)): 1100 (4400) MHz (номинал — 1000 (4000) МГц)
  • Ширина шины обмена с памятью: 256bit
  • Число вершинных процессоров:
  • Число пиксельных процессоров:
  • Число универсальных процессоров: 1120
  • Число текстурных процессоров: 64 (BLF/TLF)
  • Число ROPs: 28
  • Размеры: 270×100×33 мм (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: синий
  • RAMDACs/TMDS: интегрированы в GPU
  • Выходные гнезда: 2×DVI (Dual-Link/HDMI), 1×Display Port, 1×HDMI
  • VIVO: нет
  • TV-out: не выведен
  • Поддержка многопроцессорной работы: CrossFire (Hardware)

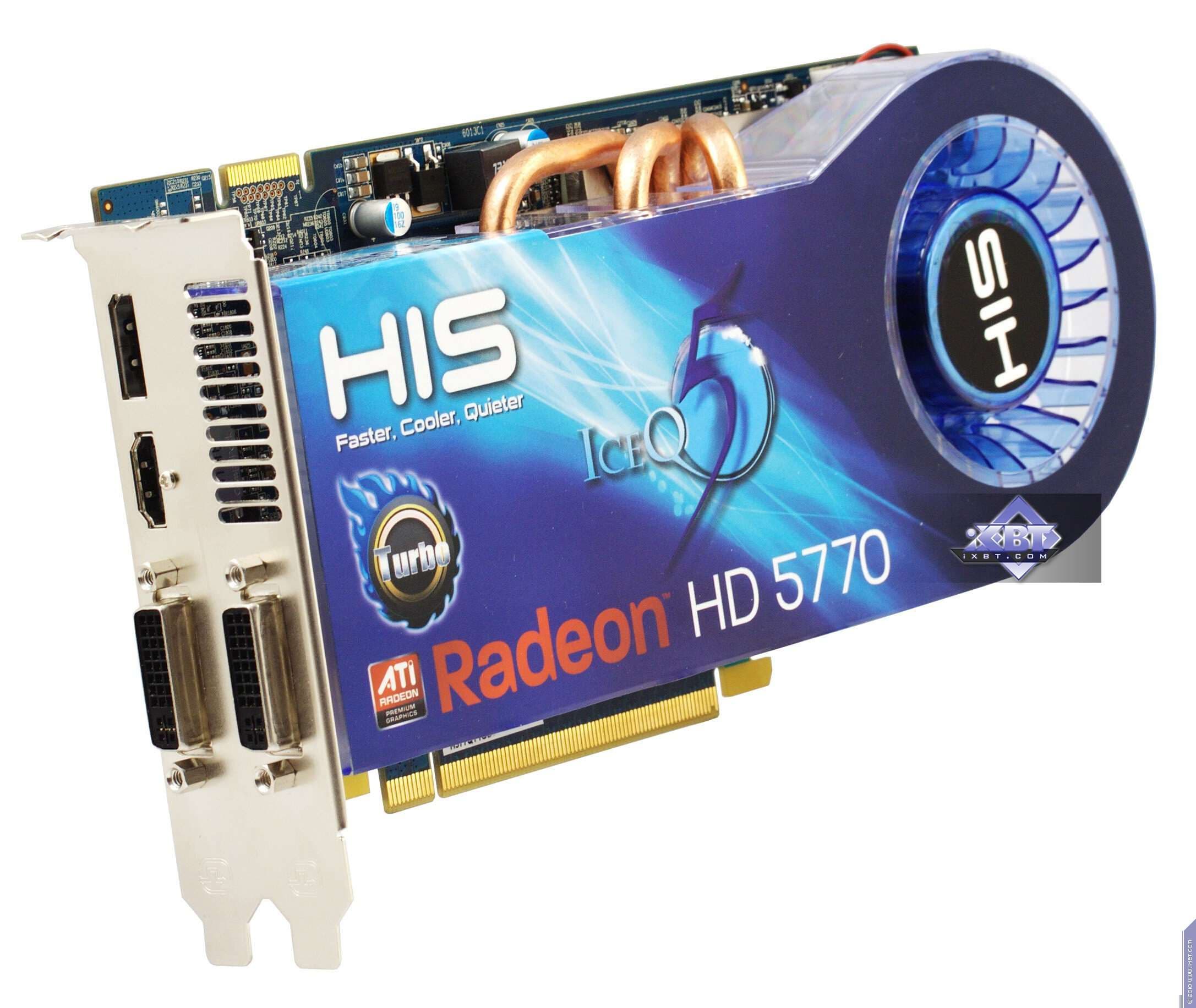

HIS Radeon HD 5770 IceQ Turbo 1024MB 128bit PCI-E
  • GPU: Radeon HD 5770 (Juniper)
  • Интерфейс: PCI-Express x16
  • Частоты работы GPU (ROPs/Shaders): 875/875 MHz (номинал — 850/850 МГц)
  • Частоты работы памяти (физическая (эффективная)): 1250 (5000) MHz (номинал — 1200 (4800) МГц)
  • Ширина шины обмена с памятью: 128bit
  • Число вершинных процессоров:
  • Число пиксельных процессоров:
  • Число универсальных процессоров: 800
  • Число текстурных процессоров: 40 (BLF/TLF)
  • Число ROPs: 16
  • Размеры: 210×100×33 мм (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: синий
  • RAMDACs/TMDS: интегрированы в GPU.
  • Выходные гнезда: 2×DVI (Dual-Link/HDMI), 1×Display Port, 1×HDMI
  • VIVO: нет
  • TV-out: не выведен.
  • Поддержка многопроцессорной работы: CrossFire (Hardware).

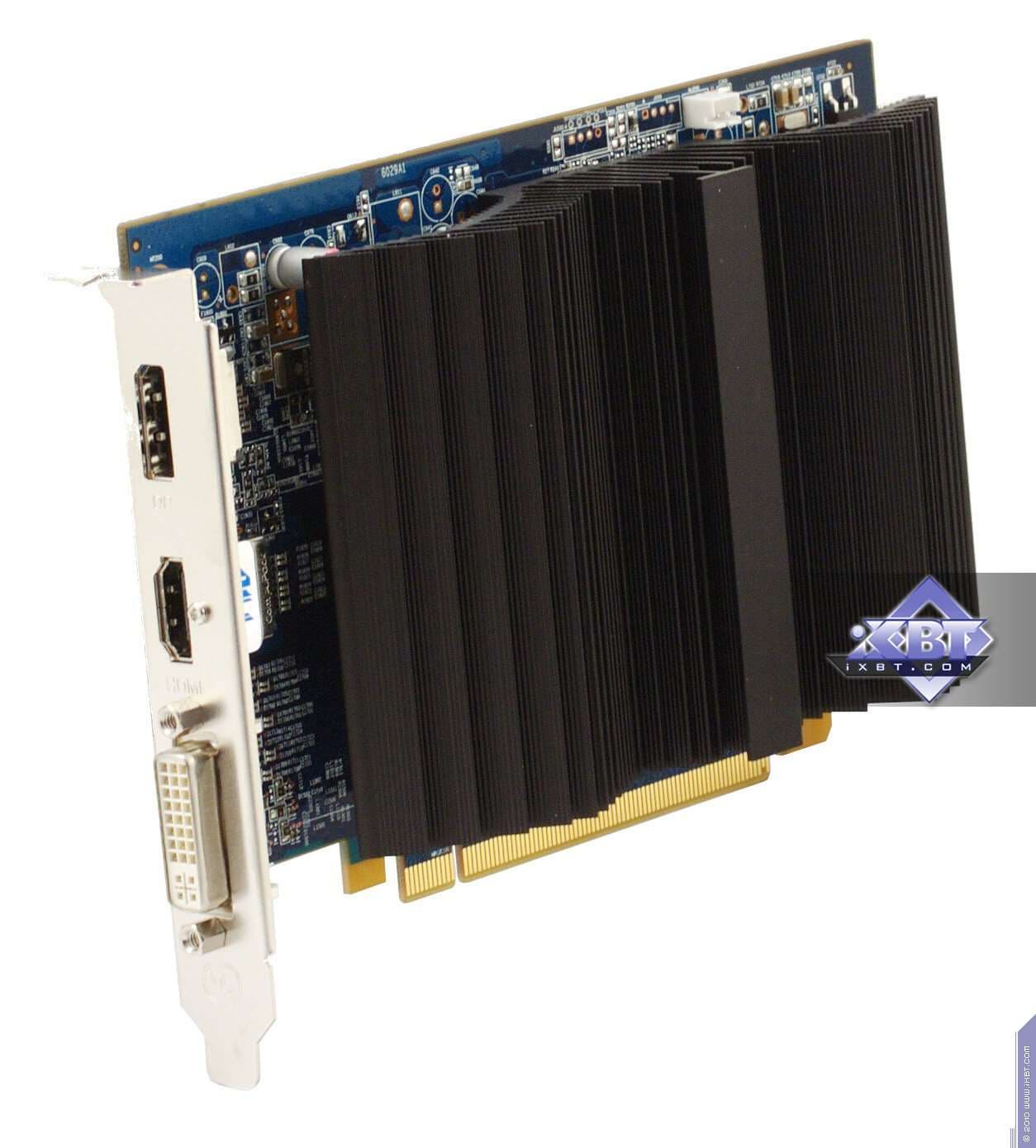

HIS Radeon HD 5570 Passive 512MB 128bit PCI-E
  • GPU: Radeon HD 5570 (Redwood)
  • Интерфейс: PCI-Express x16
  • Частоты работы GPU (ROPs/Shaders): 650/650 MHz (номинал — 650/650 МГц)
  • Частоты работы памяти (физическая (эффективная)): 1000 (4000) MHz (номинал — 830 (1660) МГц)
  • Ширина шины обмена с памятью: 128bit
  • Число вершинных процессоров:
  • Число пиксельных процессоров:
  • Число универсальных процессоров: 400
  • Число текстурных процессоров: 20 (BLF/TLF)
  • Число ROPs: 8
  • Размеры: 170×100×30 мм (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: синий
  • RAMDACs/TMDS: интегрированы в GPU.
  • Выходные гнезда: 1×DVI (Dual-Link/HDMI), 1×VGA, 1×HDMI
  • VIVO: нет
  • TV-out: не выведен
  • Поддержка многопроцессорной работы: CrossFire (Software)

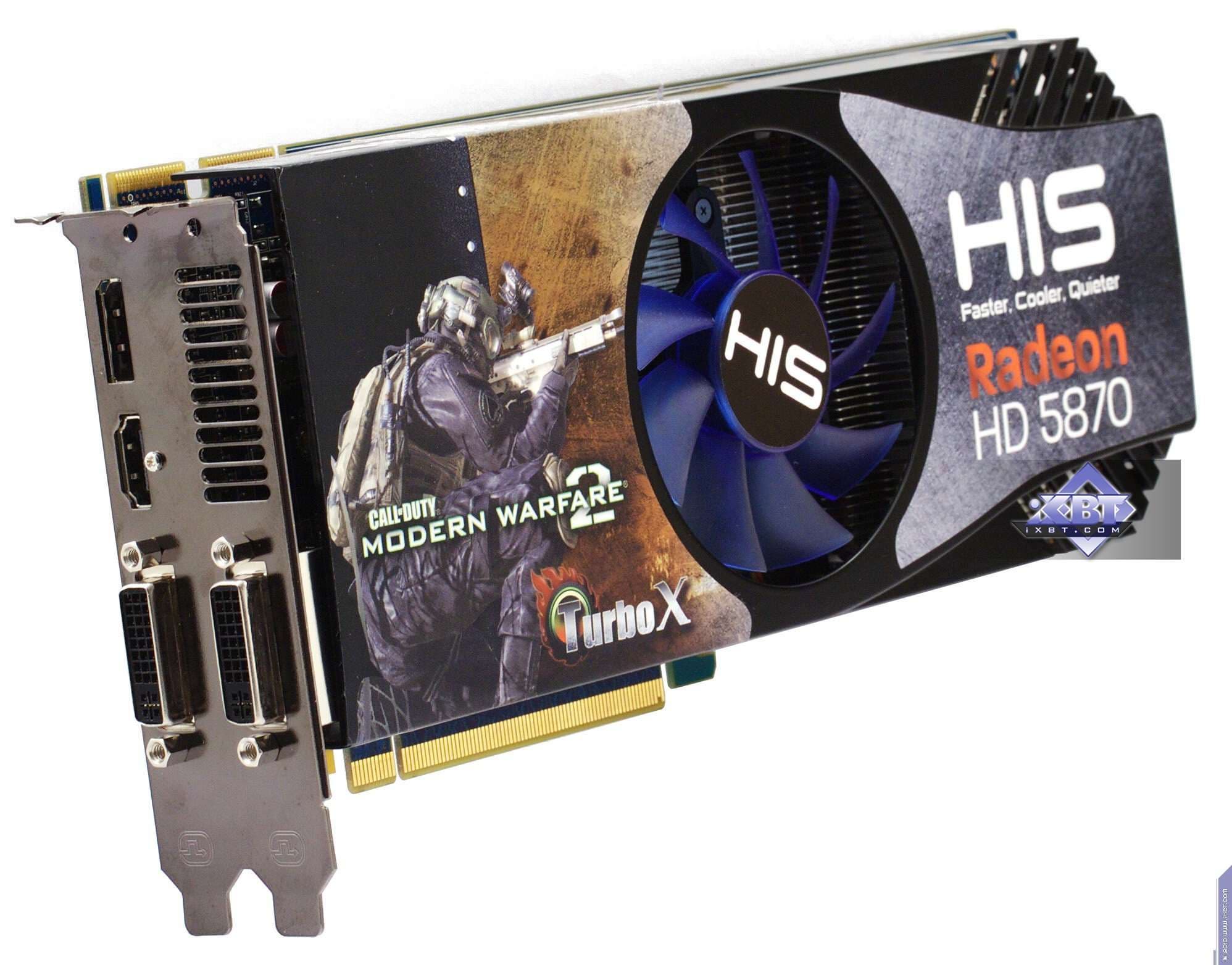

HIS Radeon HD 5870 iCooler TurboX 1024MB 256bit PCI-E
HIS Radeon HD 5850 iCooler TurboX 1024MB 256bit PCI-E

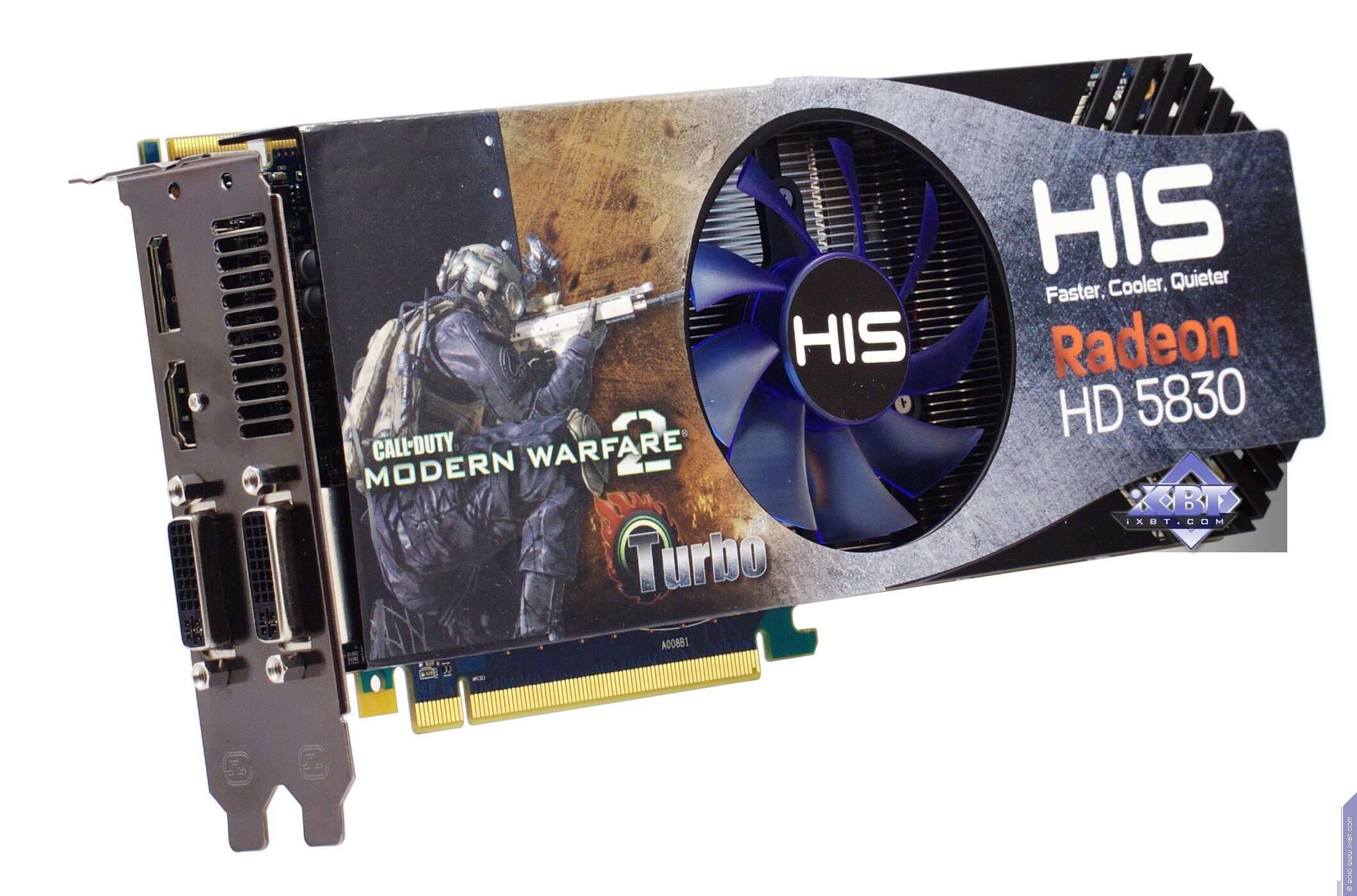

HIS Radeon HD 5830 iCooler TurboX 1024MB 256bit PCI-E

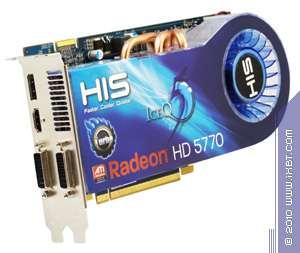

HIS Radeon HD 5770 IceQ Turbo 1024MB 128bit PCI-E
Каждая карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной у карт 5830/5850/5870 в восьми микросхемах на лицевой сторонe PCB (а у 5770 — по четыре на каждой стороне PCB).

Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на максимальную частоту работы в 1250 (5000) МГц.

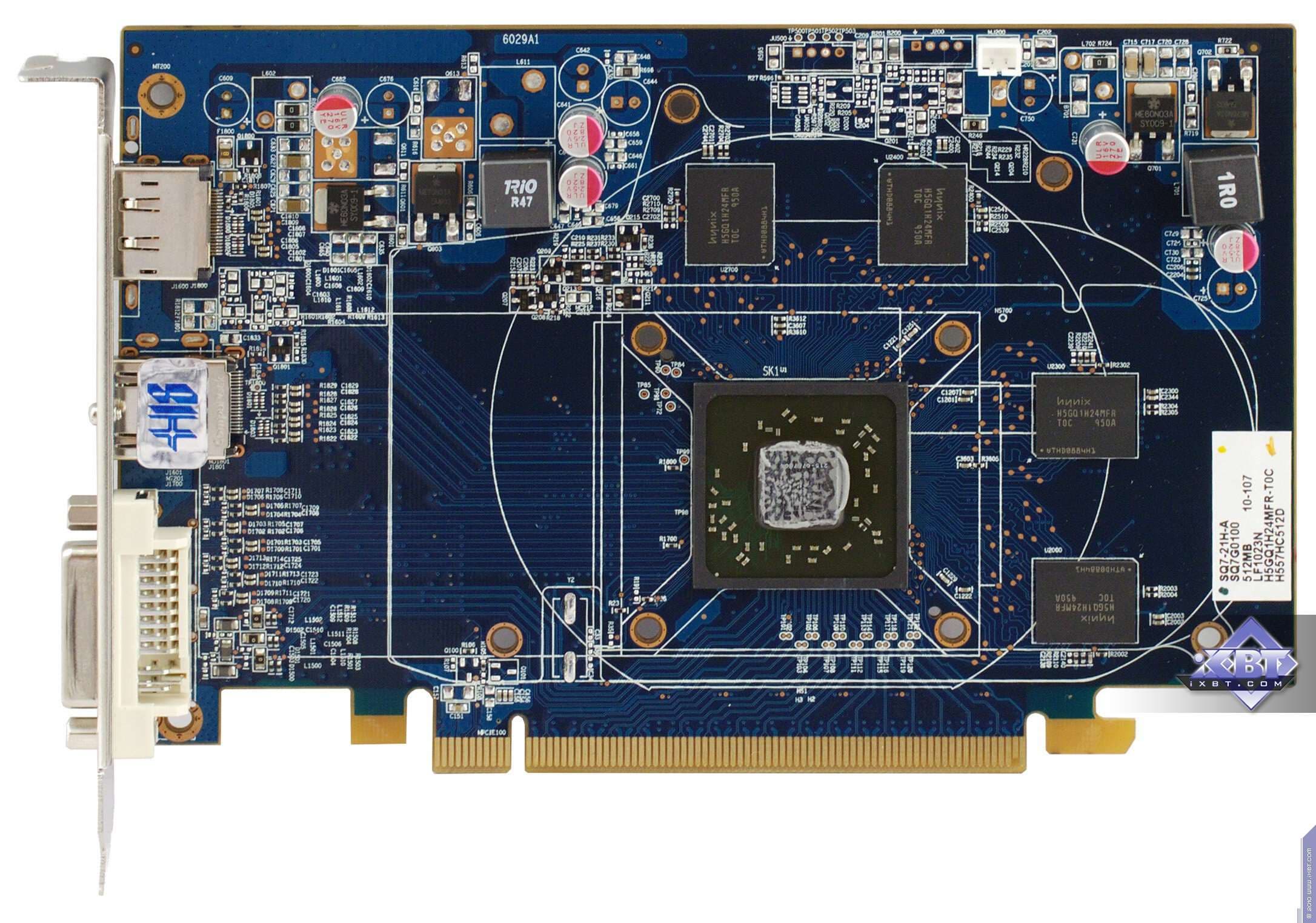

HIS Radeon HD 5570 Passive 512MB 128bit PCI-E
Карта имеет 512 МБ памяти GDDR5 SDRAM, размещенной в восьми микросхемах (по четыре на каждой cторонe PCB)

Микросхемы памяти Hynix (GDDR5). Микросхемы раcсчитаны на максимальную частоту работы в 1000 (4000) МГц.

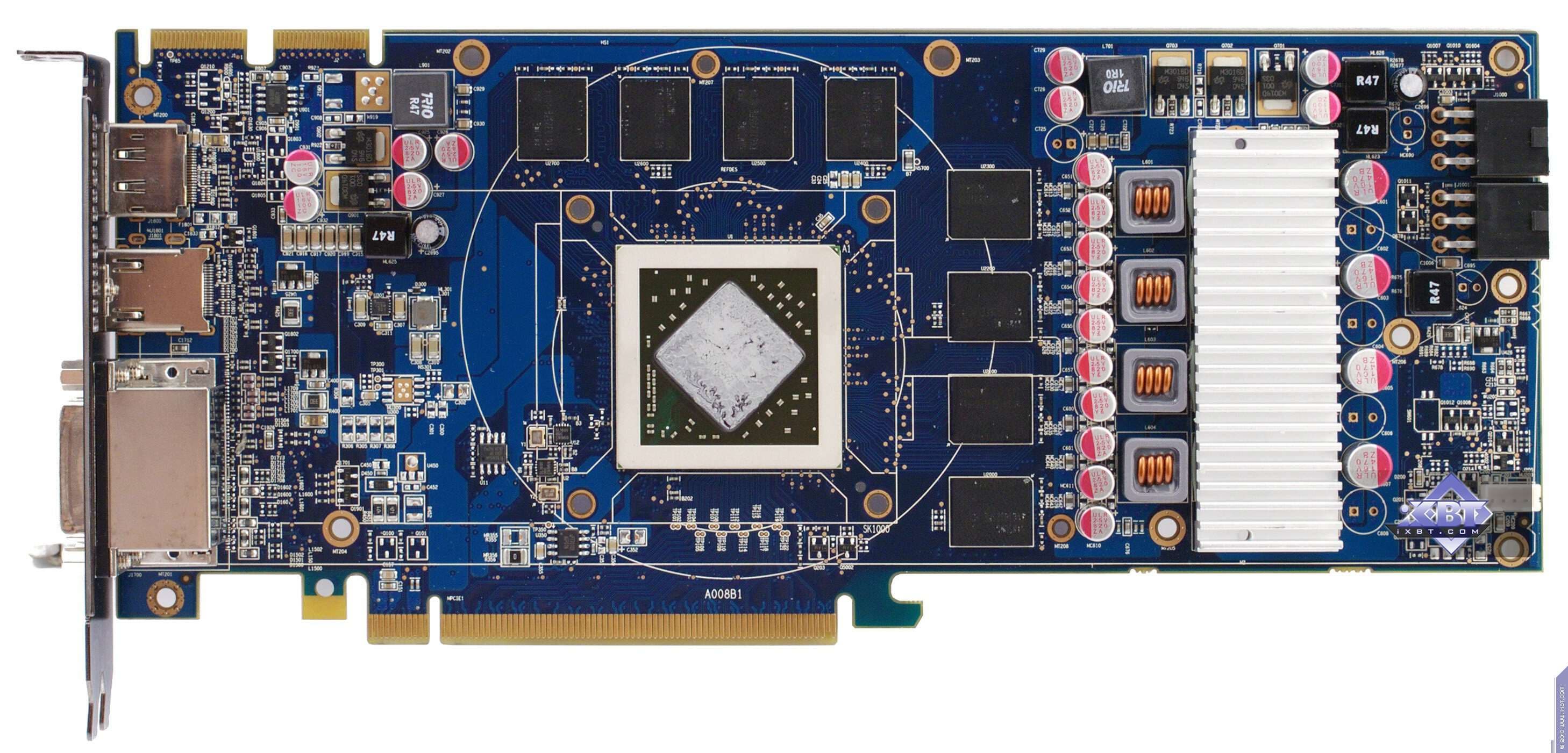

Сравнение с эталонным дизайном, вид спереди

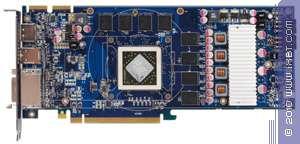

HIS Radeon HD 5870 iCooler TurboX 1024MB 256bit PCI-E Reference card ATI Radeon HD 5870

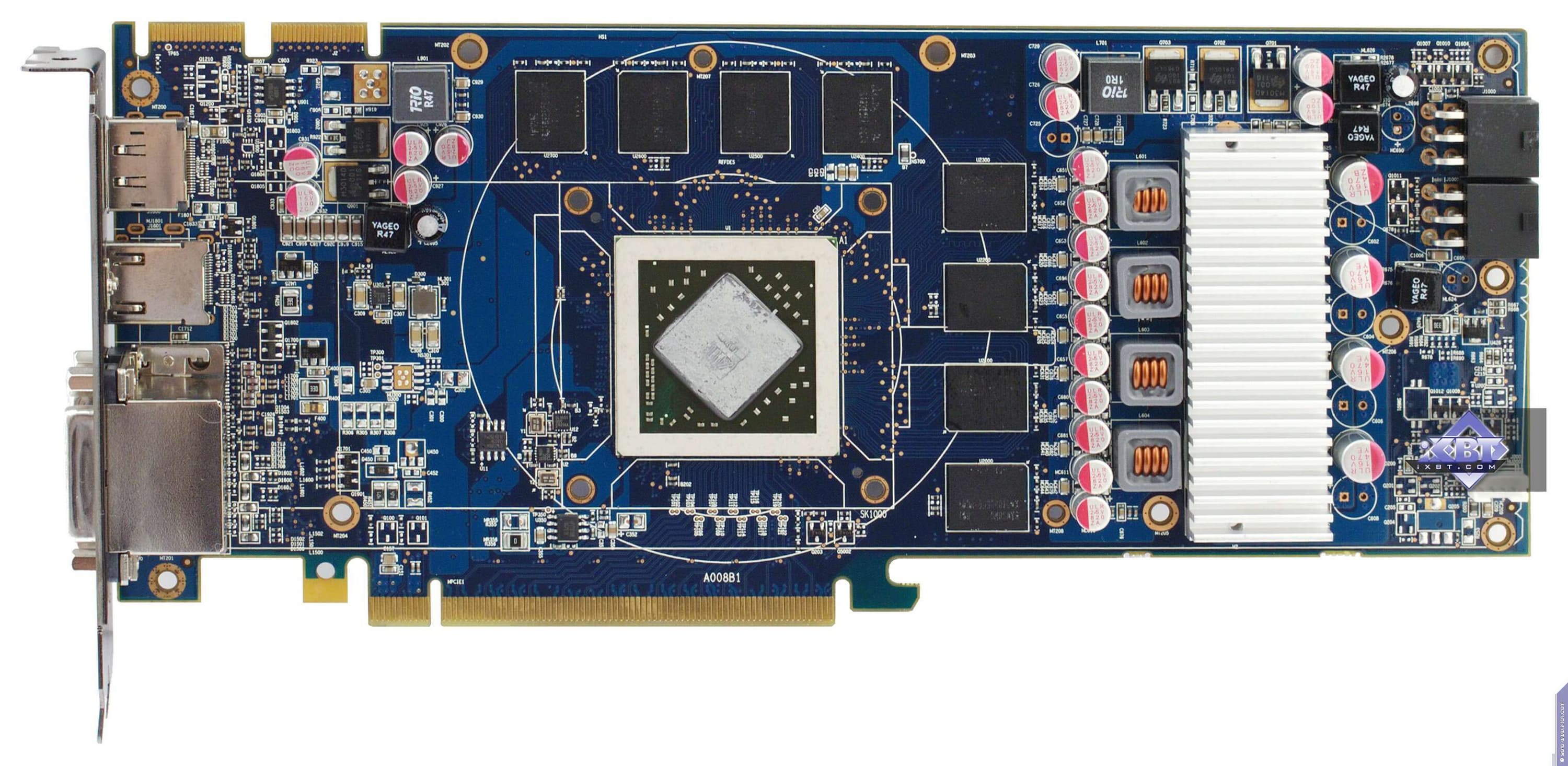

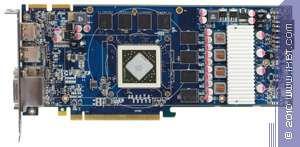

HIS Radeon HD 5850 iCooler TurboX 1024MB 256bit PCI-E

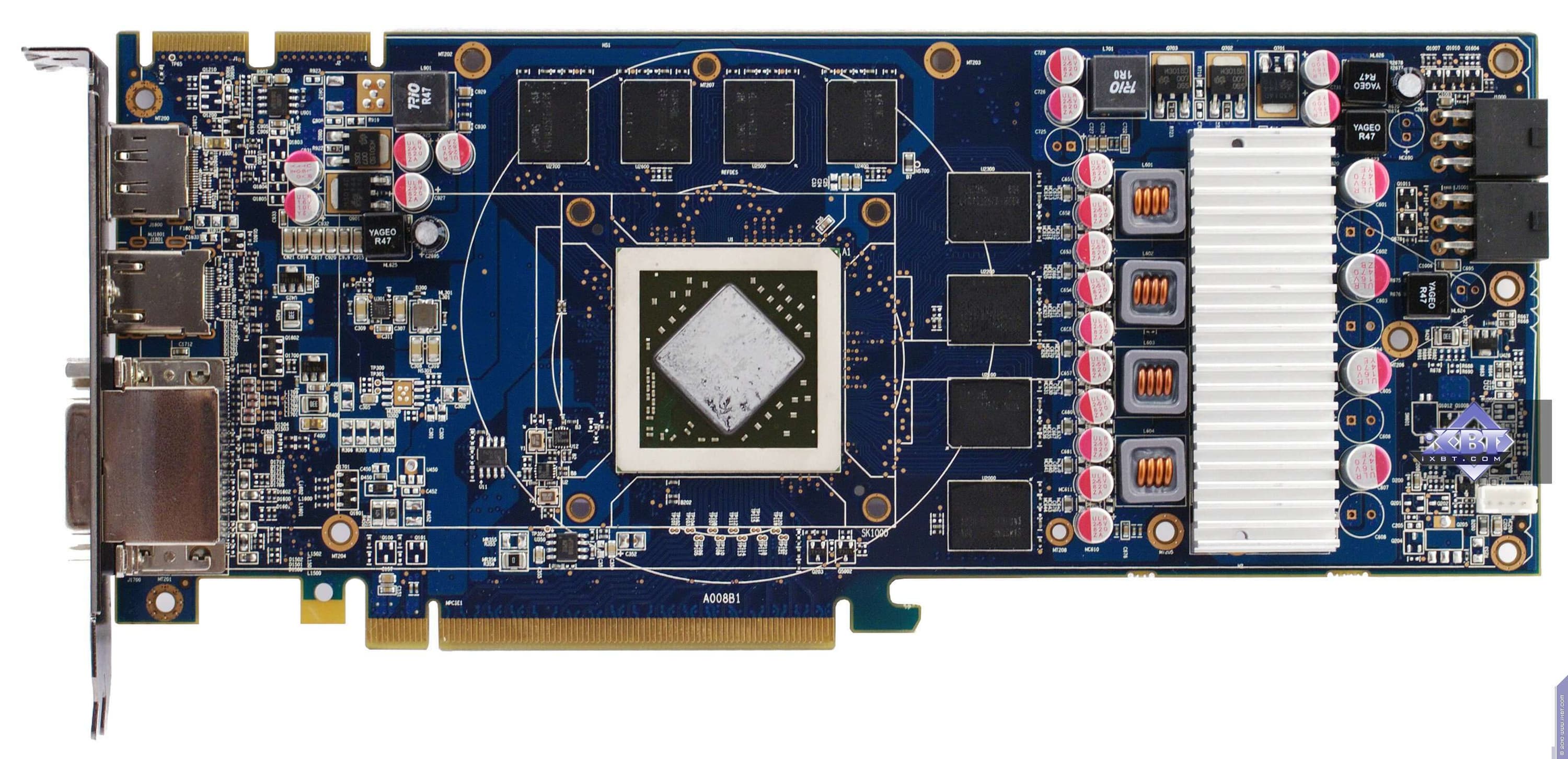

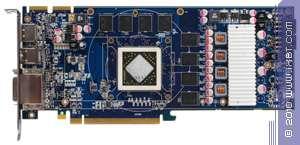

HIS Radeon HD 5830 iCooler TurboX 1024MB 256bit PCI-E

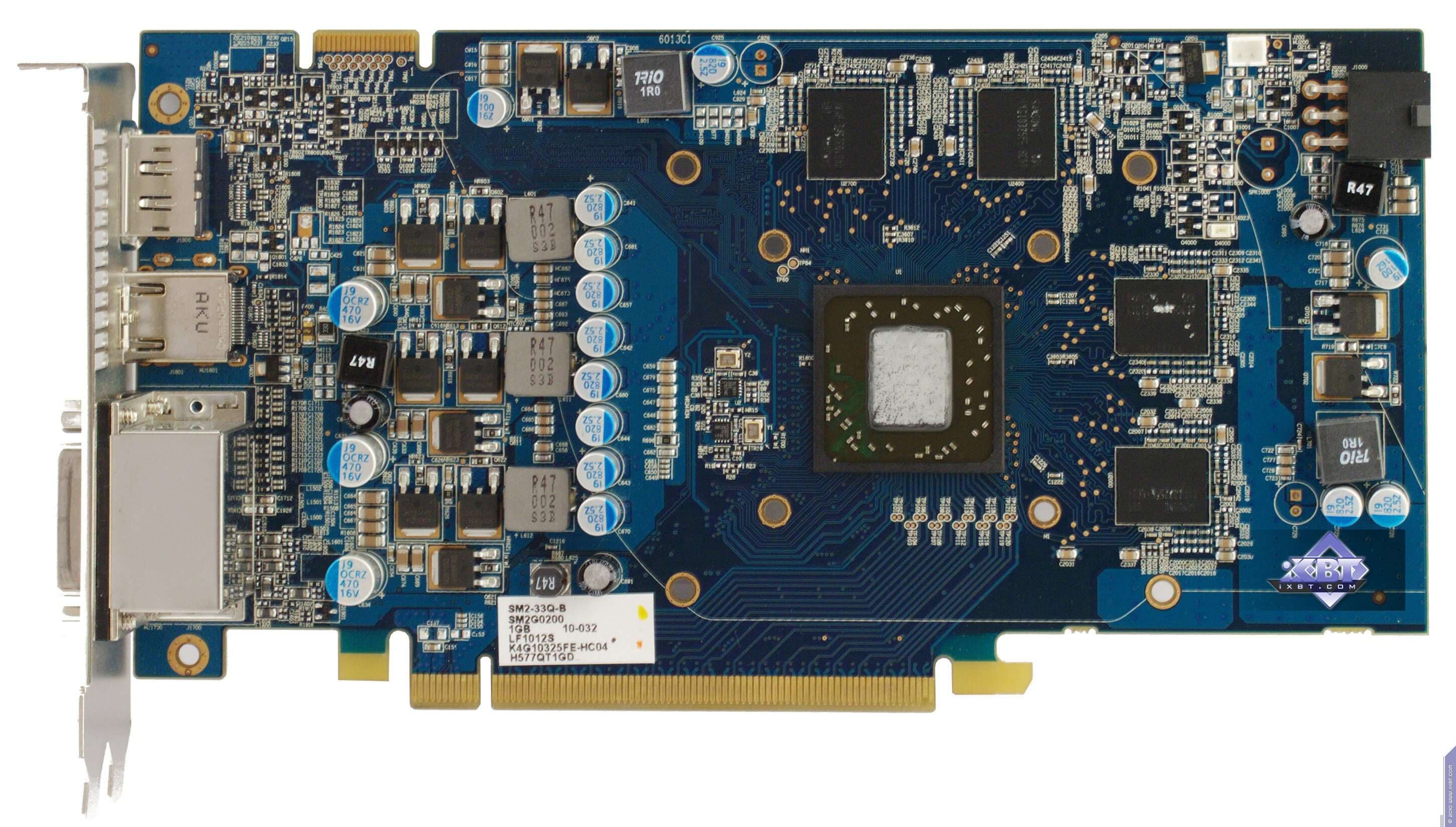

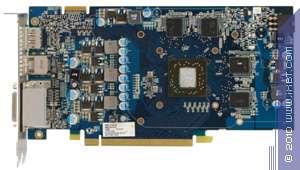

HIS Radeon HD 5770 IceQ Turbo 1024MB 128bit PCI-E Reference card ATI Radeon HD 5770

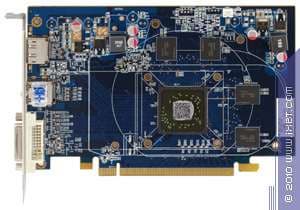

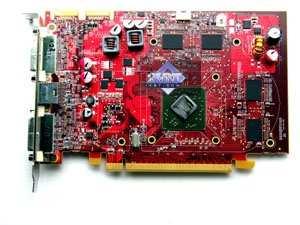

HIS Radeon HD 5570 Passive 512MB 128bit PCI-E Reference card ATI Radeon HD 4670

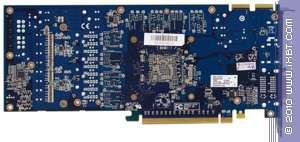

Сравнение с эталонным дизайном, вид сзади

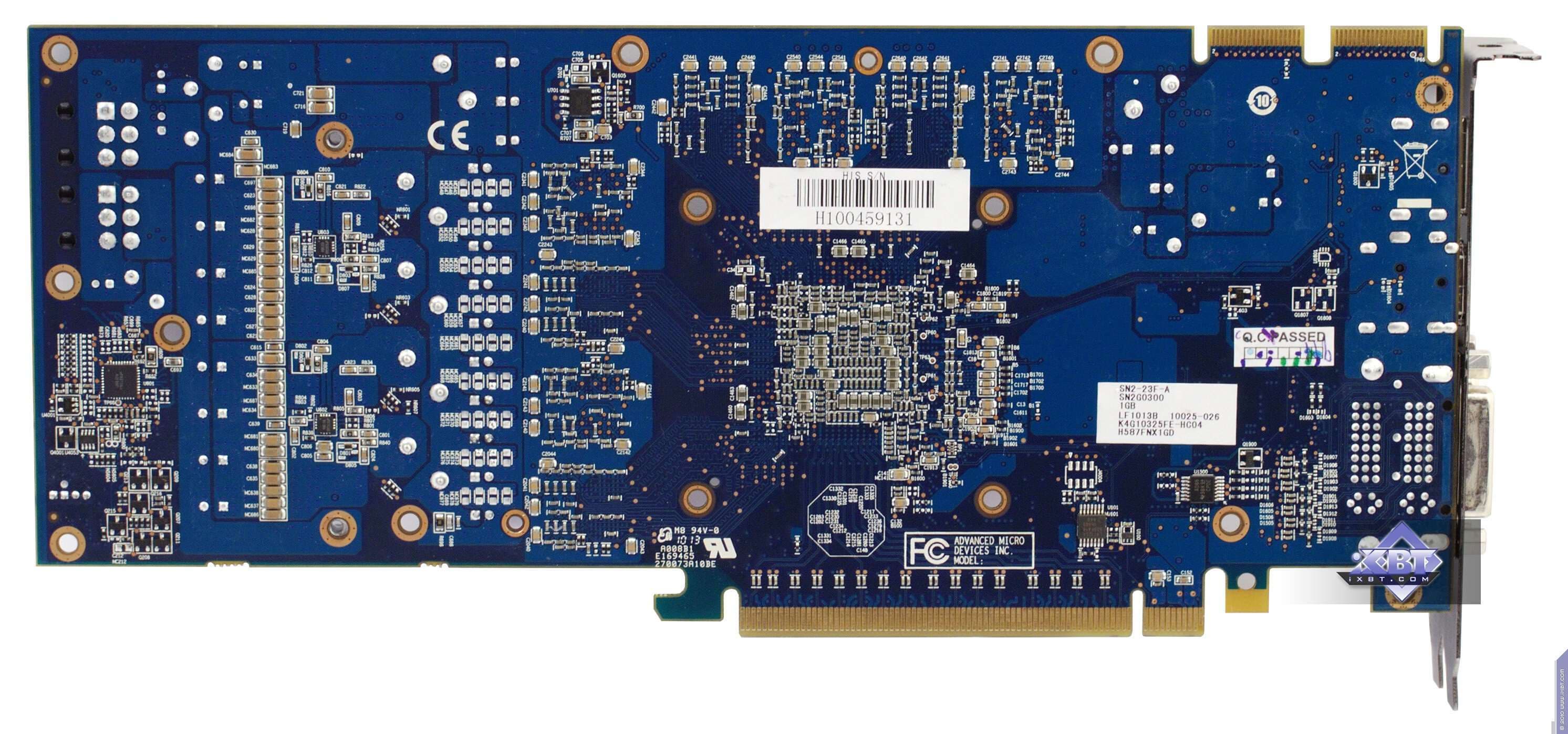

HIS Radeon HD 5870 iCooler TurboX 1024MB 256bit PCI-E Reference card ATI Radeon HD 5870

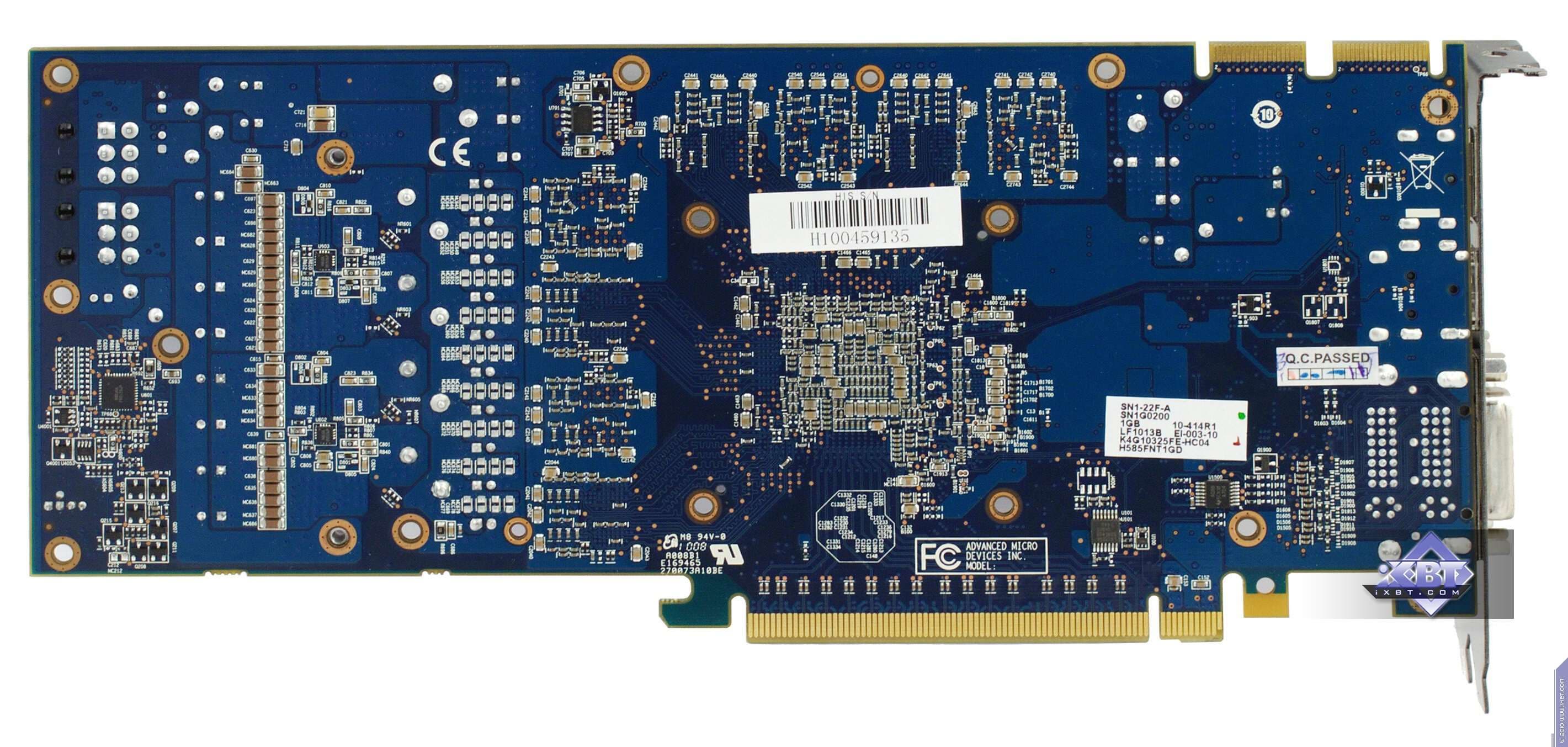

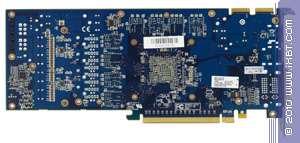

HIS Radeon HD 5850 iCooler TurboX 1024MB 256bit PCI-E

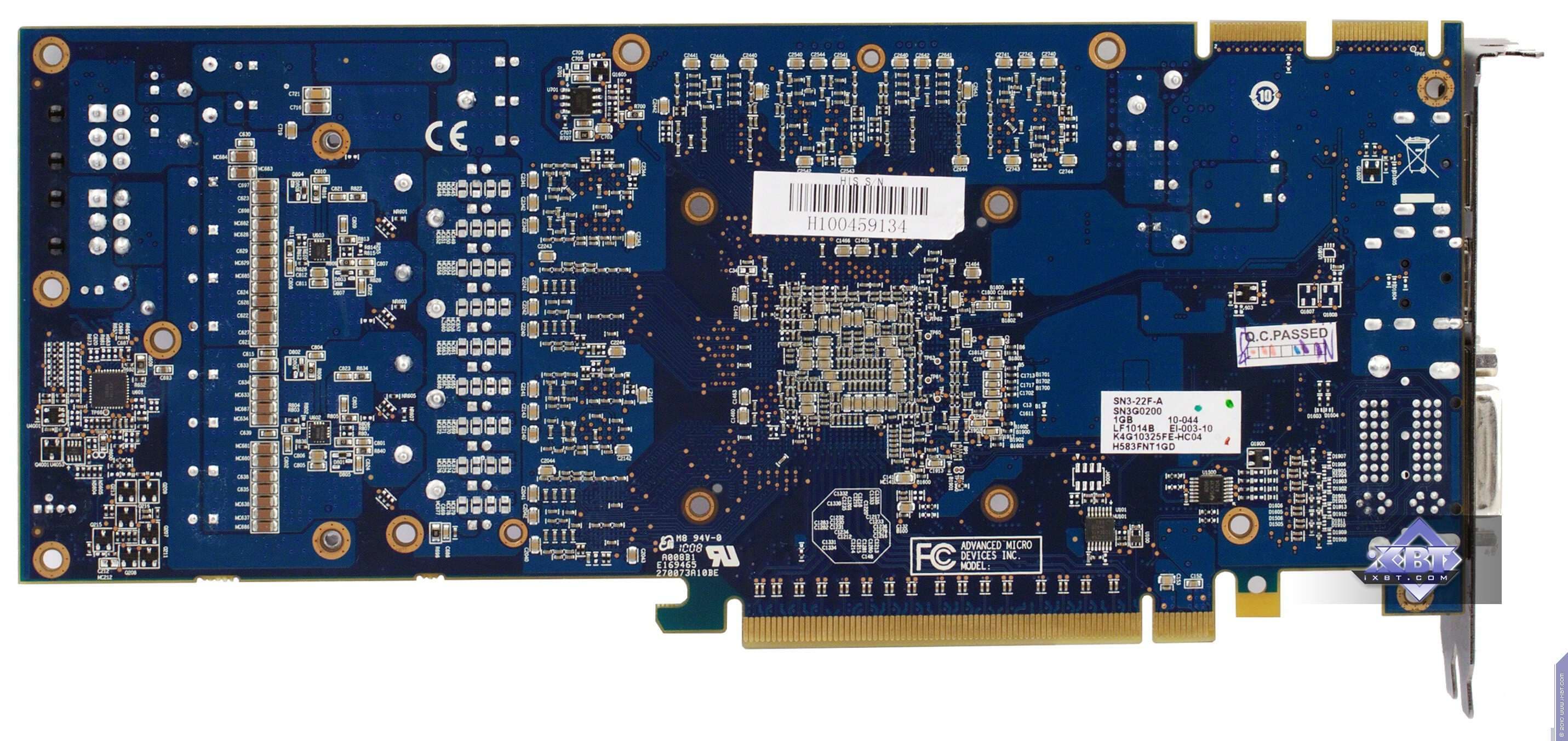

HIS Radeon HD 5830 iCooler TurboX 1024MB 256bit PCI-E

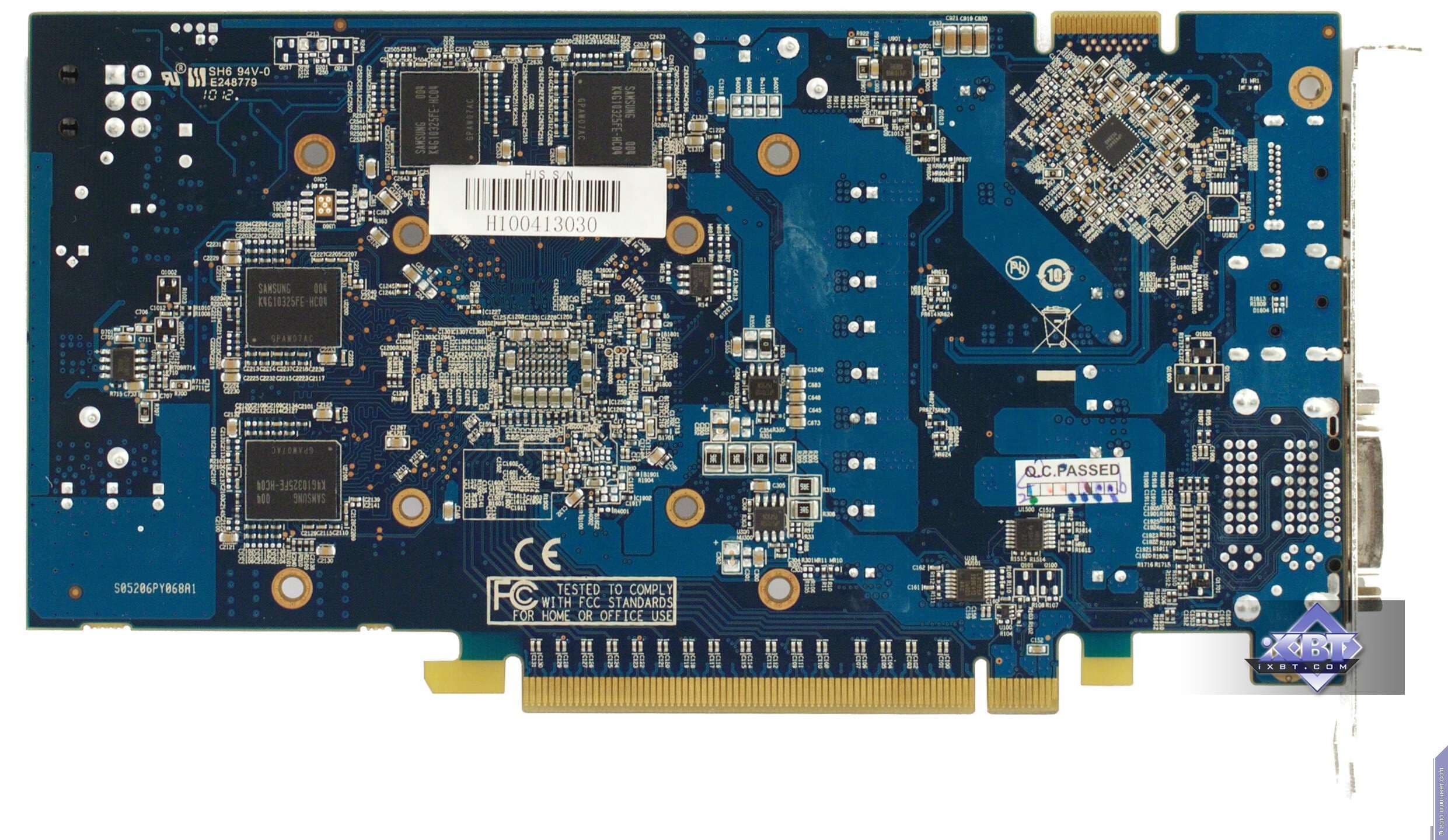

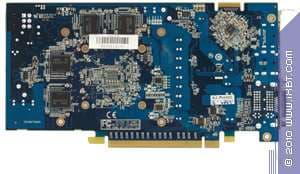

HIS Radeon HD 5770 IceQ Turbo 1024MB 128bit PCI-E Reference card ATI Radeon HD 5770

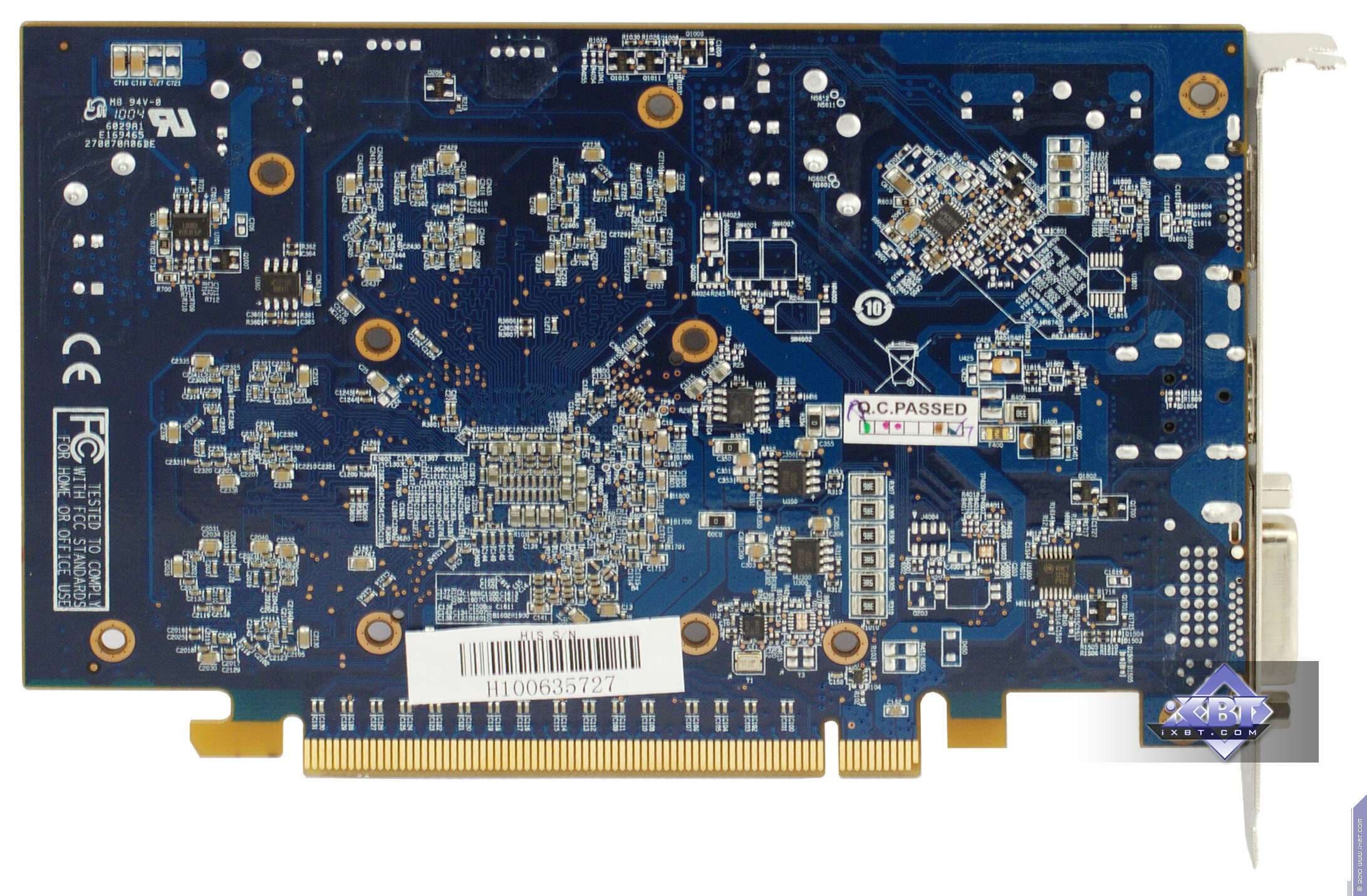

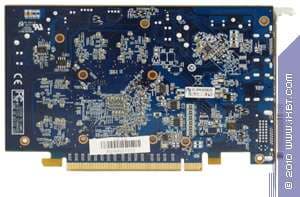

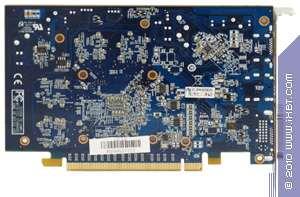

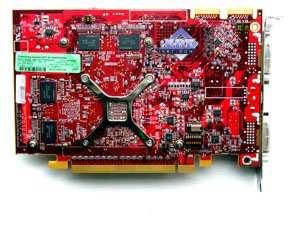

HIS Radeon HD 5570 Passive 512MB 128bit PCI-E Reference card ATI Radeon HD 4670




Читатели могут видеть, что все три видеокарты 5830/5850/5870 имеют одну и ту же по сути своей PCB, так как все три видеокарты базируются на одном и том же ядре, разница лишь в его урезанности и частотах. А шина обмена с памятью у всех трех карт единая — 256 бит. При этом данная печатная плата лишь основана на эталонном дизайне, а в конструктив внесено много изменений, касающихся блока питания и обвязок микросхем памяти. Надеемся, что это сделано с целью улучшения стабильности работы карт. Единственный недостаток карт — зачем-то разъемы внешнего питания с верхней части карты перенесены на хвостовую часть, и, как следствие, автоматически длина видеокарты увеличилась на длину разъемов питания от БП компьютера. А это уже не очень хорошо, ибо и так размеры карт немаленькие, и не каждый корпус позволит установить такие ускорители.

Что касается 5770, то тут реально лишь конфигурация размещения микросхем памяти вокруг ядра напоминает об эталонном дизайне, в остальном PCB совсем иная, и силовой блок вообще смещен с конца карты к ее началу (к гнездам вывода). Это решение кажется странным, так как блок питания всегда вызывает определенные помехи и наводки, и ставить его рядом с выводами — не лучшее решение. Однако возможно что инженерам HIS виднее, и данная разводка обеспечивает стабильность работы ускорителя, обеспечивая при этом меньшую себестомость чем эталонный дизайн.

А с 5570 — все ясно. Ну это просто дешевая стандартная карта со 128-битной шиной и упрощенным БП, ибо карта не требует допольнительного питания. Мы потому и сравнили ее с одной из таких же простых карт по разводке. Однако у данной 5570 весь дизайн усложнен в свете комплектации ее не GDDR3, а GDDR5 памятью

Системы охлаждения мы рассмотрим ниже.

Подключение к аналоговым мониторам с d-Sub (VGA) производится через специальные адаптеры-переходники DVI-to-d-Sub. Помимо этого, как мы видим, все карты обладают гнездами HDMI (данные ускорители поддерживают полноценную передачу видео и звука на HDMI-приемник, поскольку обладают собственным звуковым кодеком), поэтому проблем с такими мониторами также не должно быть. К тому же все продукты имеют и Display Port.

Максимальные разрешения и частоты:

  • 240 Гц максимальная частота обновления
  • 2048×1536@85 Гц — по аналоговому интерфейсу
  • 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI)

По поводу HDTV. Одно из исследований также проведено, и с ним можно ознакомиться здесь.

Есть смысл сказать, что карты 5830/5850/5870 требуют дополнительного питания, причем двумя 6-контактными разъемами. А для 5770 достаточно одного 6-пинового гнезда питания.

О системах охлаждения.

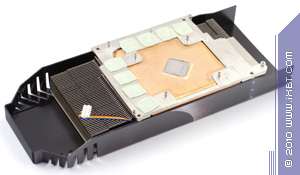

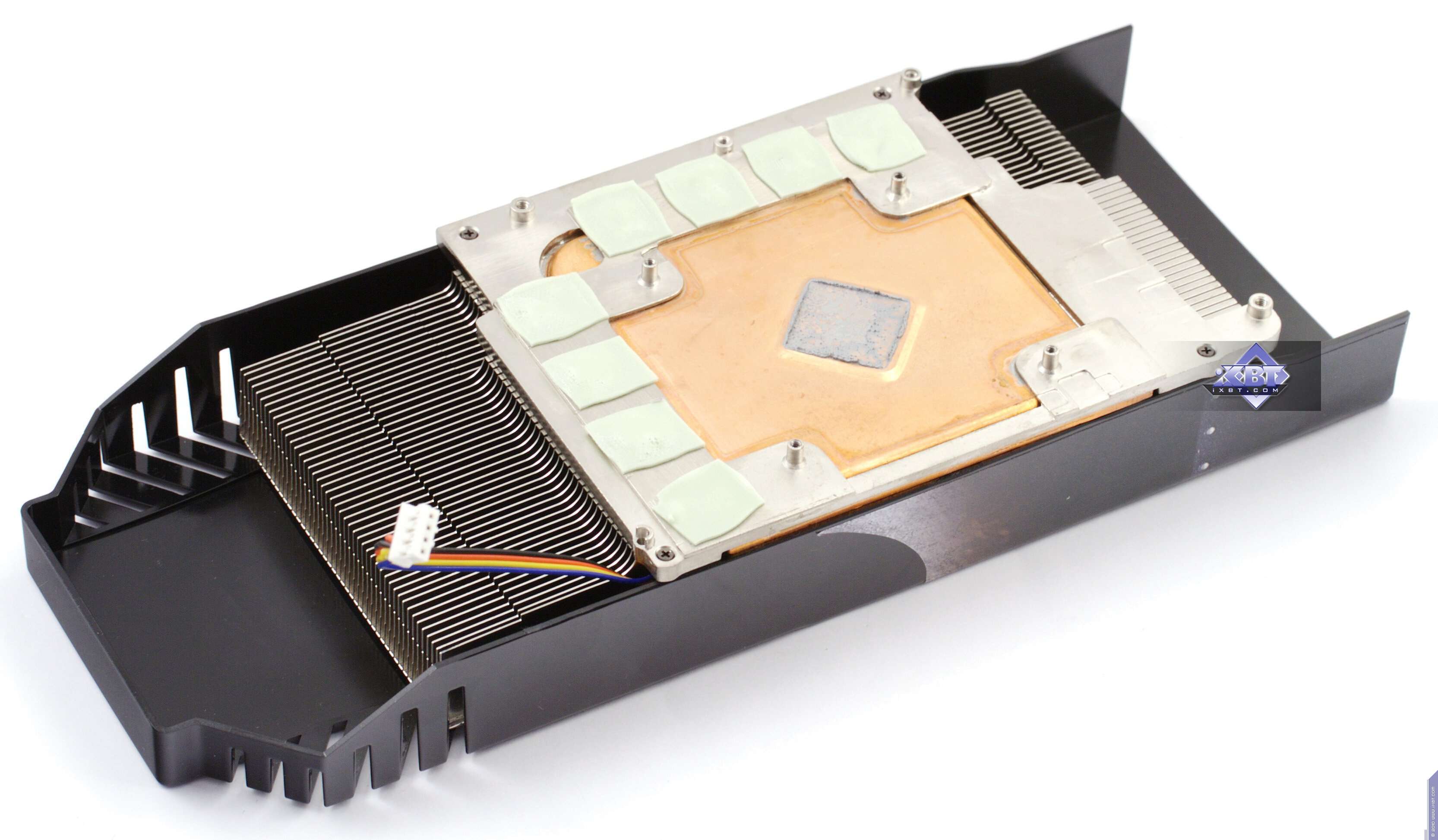

HIS Radeon HD 5870 iCooler TurboX 1024MB 256bit PCI-E

Поскольку все три карты 5830/5850/5870 имеют совершенно одинаковый конструктив, то и системы охлаждения у них тоже одинаковые.

Устройство состоит из трех частей: центрального радиатора, массивной медной подошвы и кожуха с вентилятором.

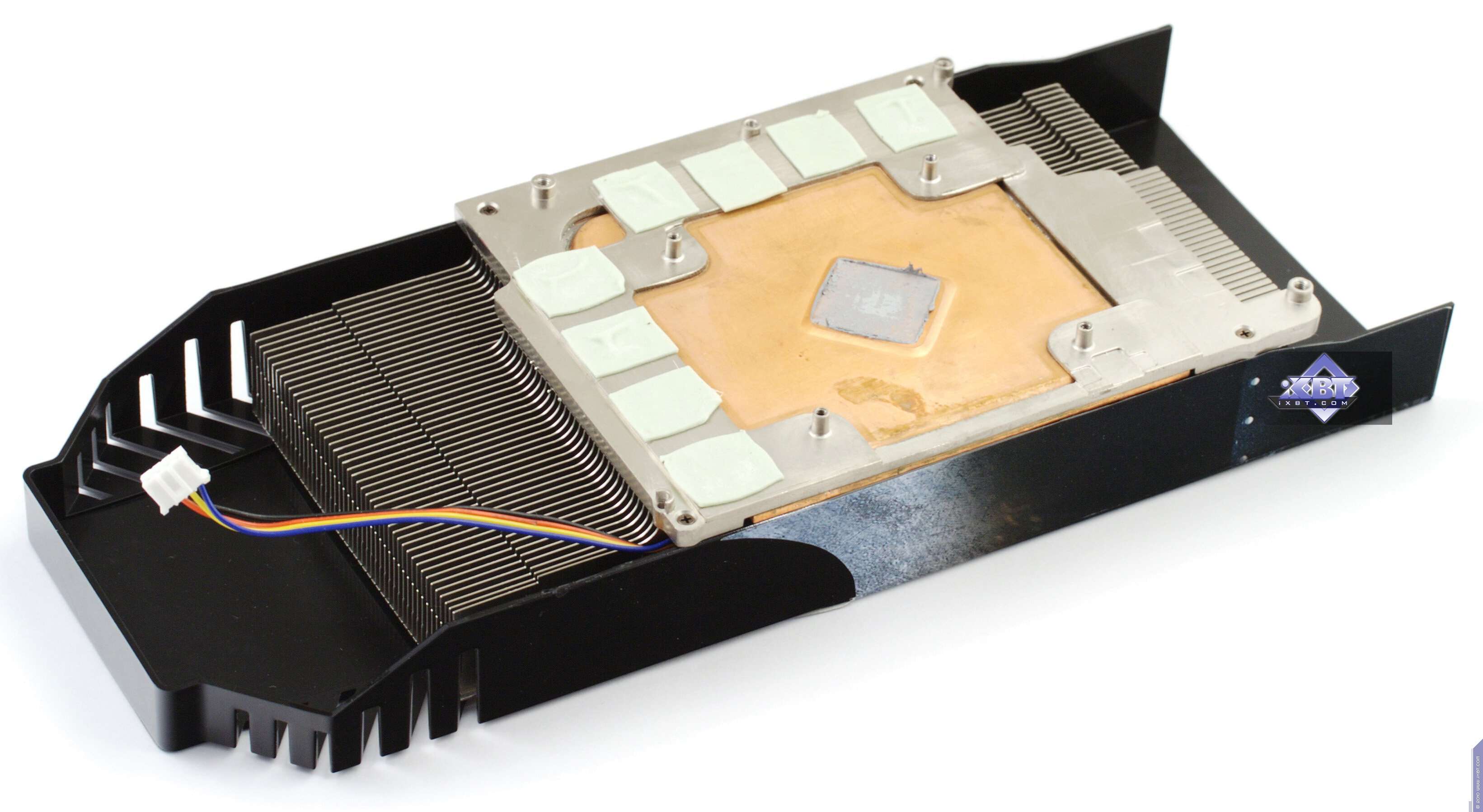

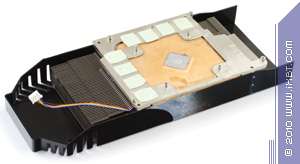

HIS Radeon HD 5850 iCooler TurboX 1024MB 256bit PCI-E

Подошва соединяется с центральным радиатором при помощи тепловых трубок. И охлаждает как ядро, так и микросхемы памяти.

А кожух обеспечивает направление движения воздуха от большого вентилятора, работающего на малых оборотах.

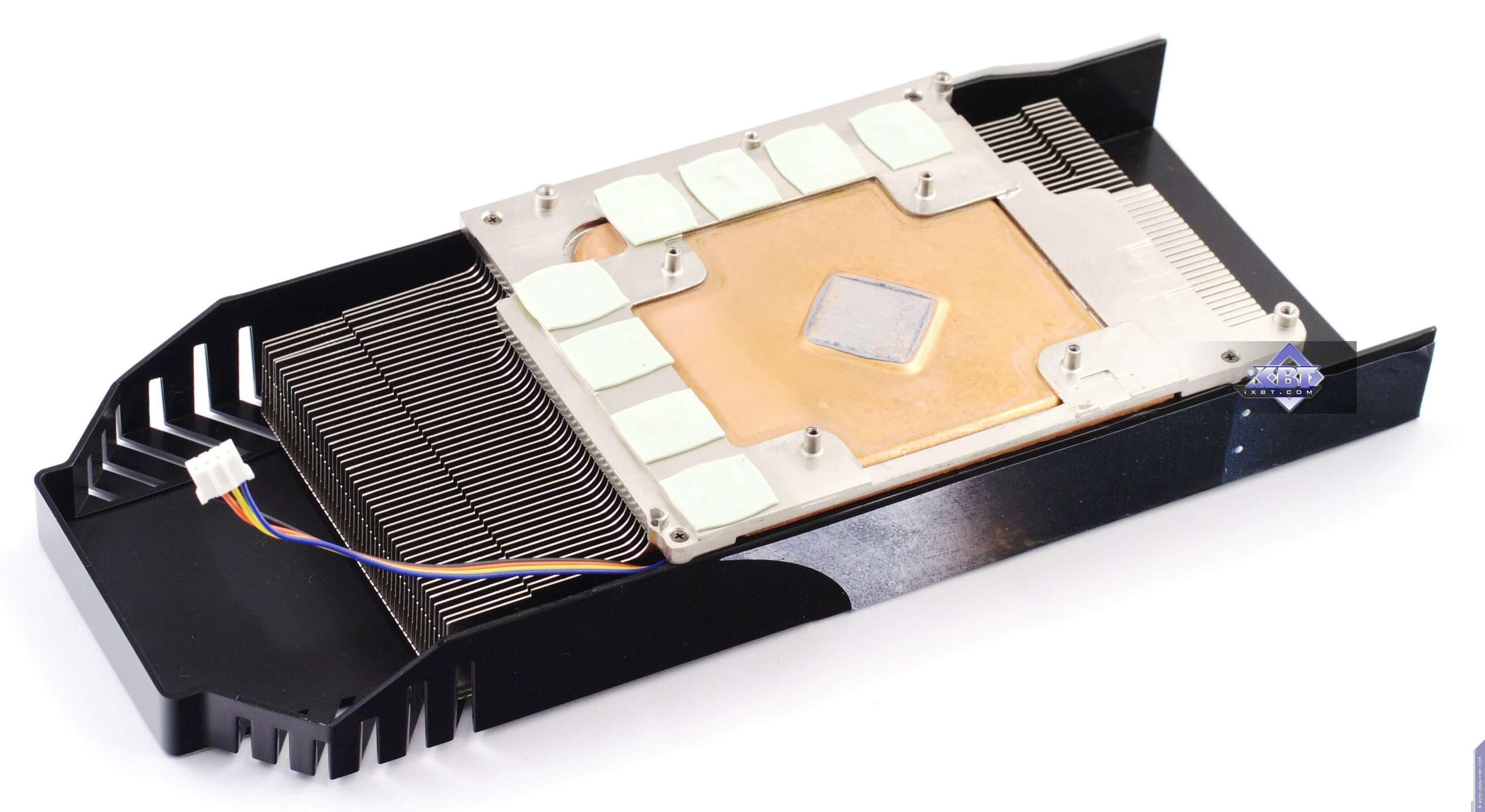

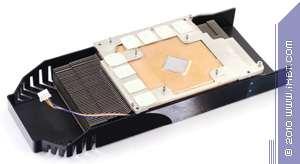

HIS Radeon HD 5830 iCooler TurboX 1024MB 256bit PCI-E

Поэтому СО получилась малошумной. Но при этом теплый воздух идет в обе стороны, а не только на выход из системного блока, к тому же из-за наличия двух гнезд DVI отверстие для выдува тепла не очень большое.

Ниже мы посмотрим на эффективность работы этой СО.

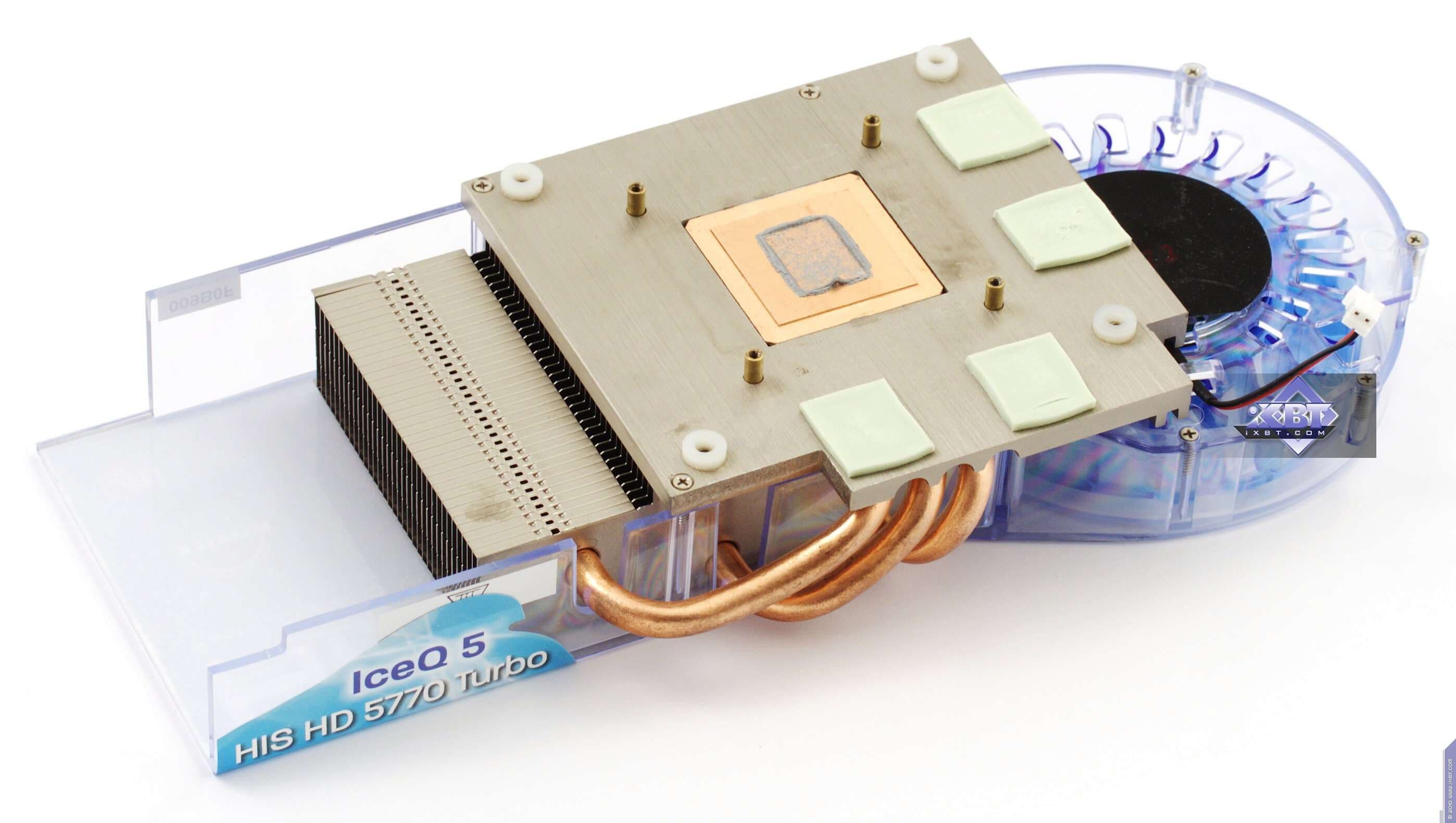

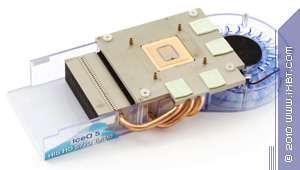

HIS Radeon HD 5770 IceQ Turbo 1024MB 128bit PCI-E

А здесь наш старый знакомый и прекрасно зарекомендовавший себя кулер IceQ от Arctic Cooling. Это устройство уже цилиндрического типа. Состоит также из трех вышеуказанных частей, но только в кожухе не центральный вентилятор, а концевая цилиндрический вентилятор.

Кулер прижимается как к ядру, так и к микросхемам памяти, однако странно видеть, что охлаждению подлежит только половина микросхем, расположеных на лицевой стороне платы, когда как на обороте никаких радиаторов нет.

Кулер работает бесшумно, как и положено всем IceQ.

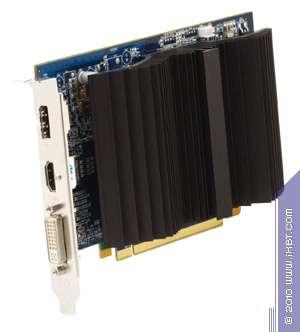

HIS Radeon HD 5570 Passive 512MB 128bit PCI-E

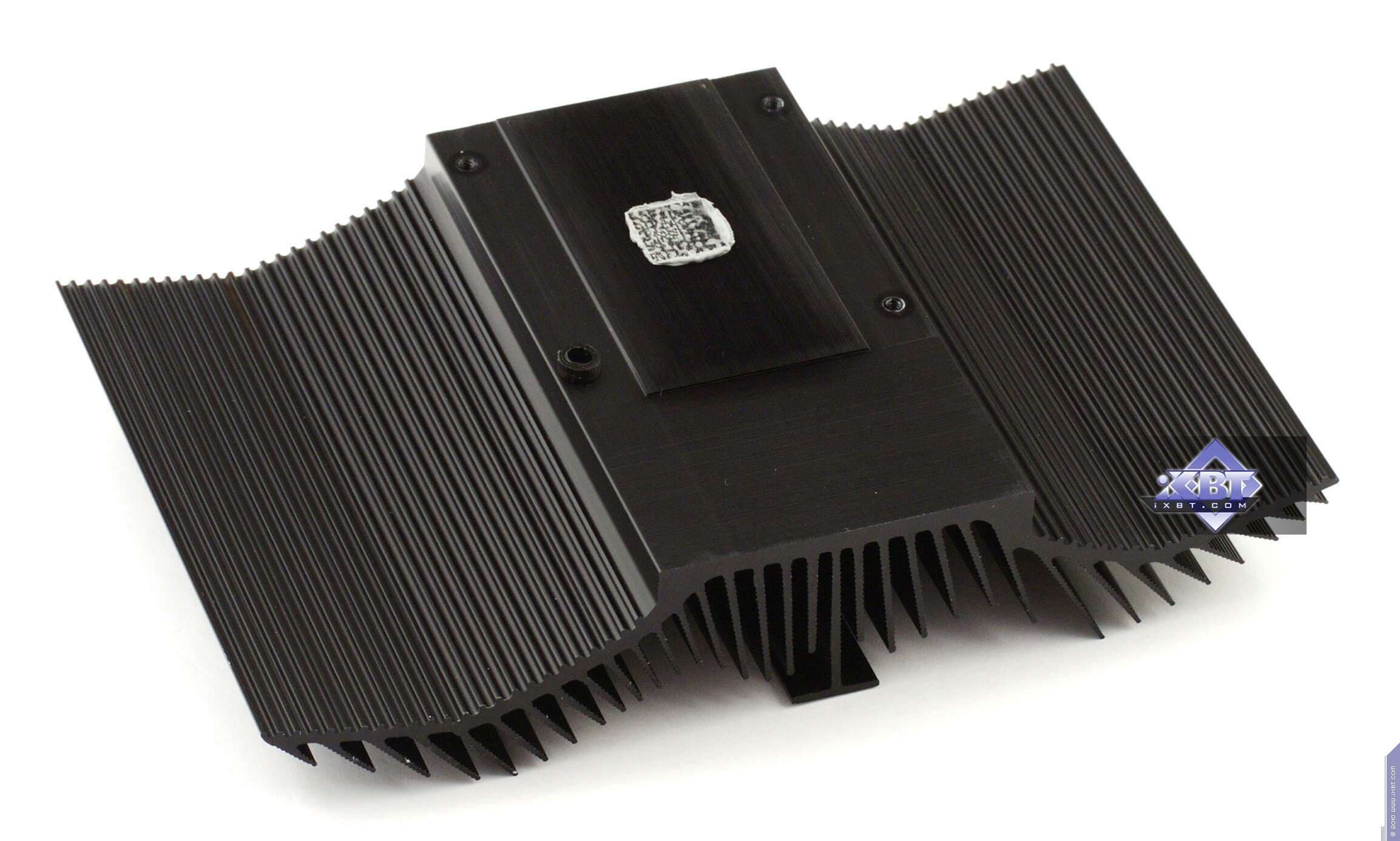

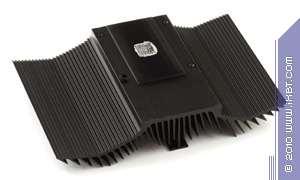

А в данном случае кулер представляет собой большой радиатор, похожий на распростертые крылья. Вентилятора нет, потому устройство, сами понимаете, бесшумно.

Забегая вперед, скажу, что эта СО разочаровала. Ибо явно не справляется с нагревом такой не сильно греющейся карты, как 5570. В смысле с нагревом ядра. Температуре зашкаливает за 90 градусов, что явно недопустимо для такого класса карт, которые устанавливают в небольшие системные блоки маломощных решений. И такая карта нагреет все внутренности блока до чрезвычайно высоких температур, так как рассеивания тепла вентилятором нет.

Полагаю, что вместо делания художественного дизайна в виде крыльев, следовало бы радиатор изготовить более толстым и более плотно использующим все пространство около PCB, ведь все равно решение получилось двухслотовым.

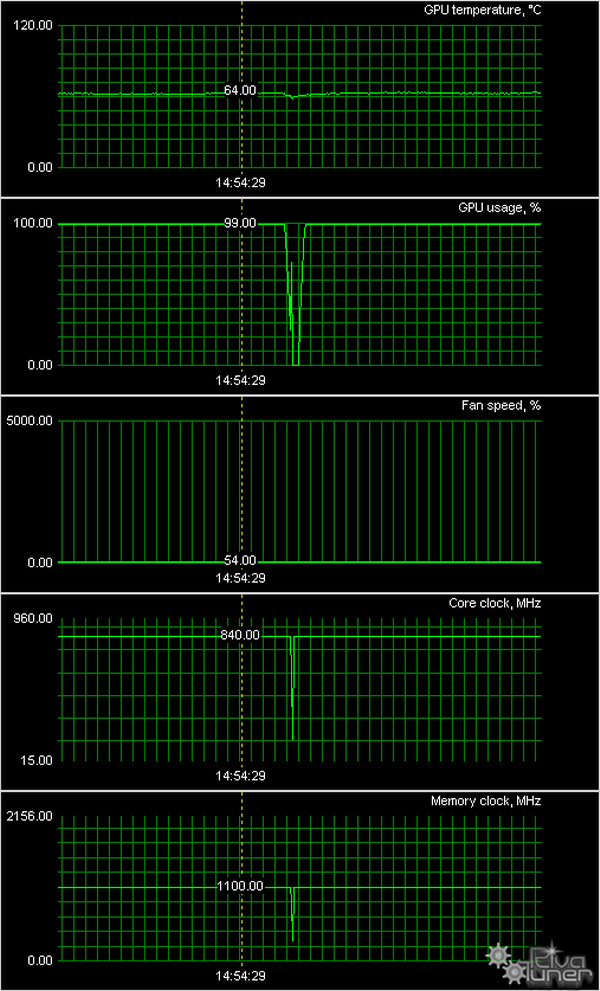

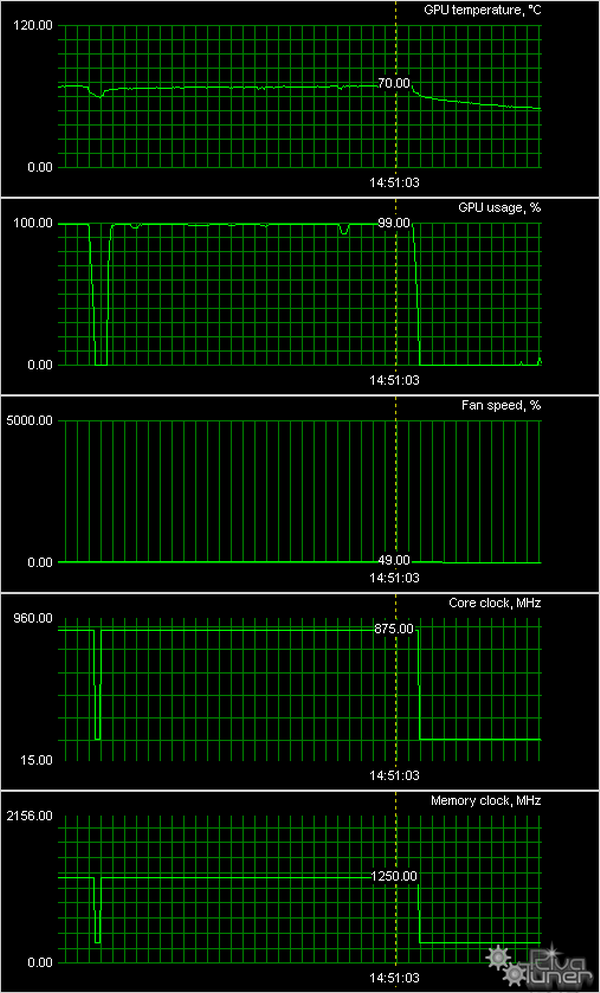

Мы провели исследование температурного режима с помощью утилиты MSI (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

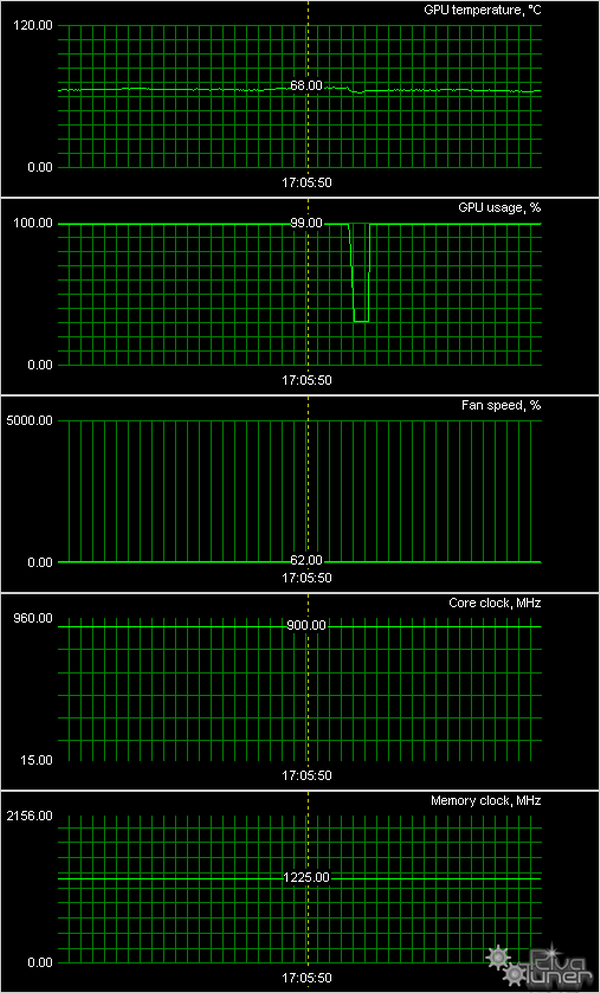

HIS Radeon HD 5870 iCooler TurboX 1024MB 256bit PCI-E



HIS Radeon HD 5850 iCooler TurboX 1024MB 256bit PCI-E



HIS Radeon HD 5830 iCooler TurboX 1024MB 256bit PCI-E



HIS Radeon HD 5770 IceQ Turbo 1024MB 128bit PCI-E

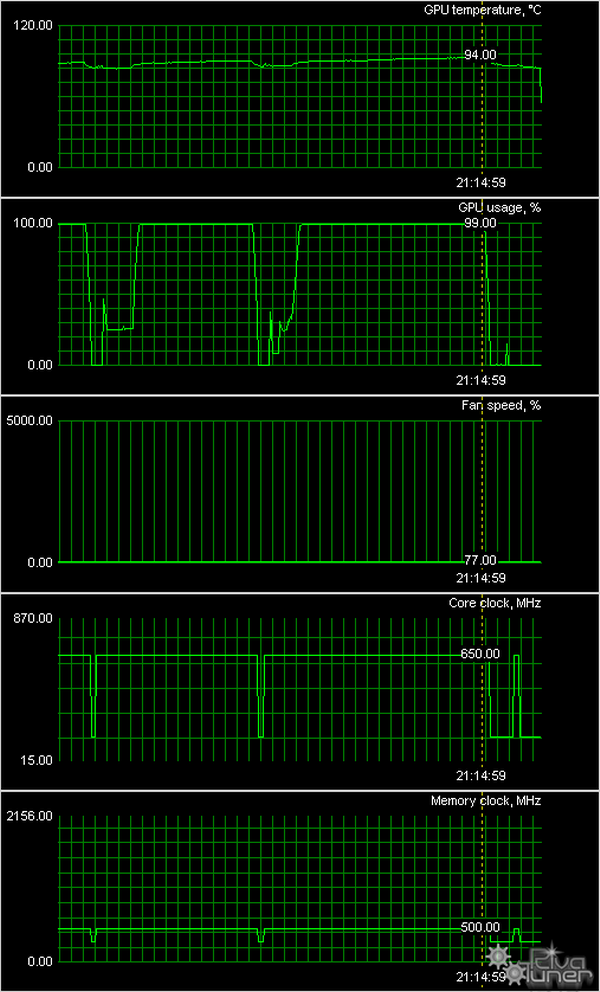

HIS Radeon HD 5570 Passive 512MB 128bit PCI-E



Ну если про СО от 5570 мы уже поговорили, то про остальное следует сказать уже в более позитивном ключе. Все четыре СО карт серии iCooler и IceQ показали хорошую эффективность и нагрев не превышающий 70 градусов, что для топовых решений 58хх — просто отлично! Ну и еще раз про IceQ — прекрасная эффективность при минимуме шума.

Теперь о комплектации.

Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами, адаптеры DVI-to-VGA (опционально), мост CrossFire.

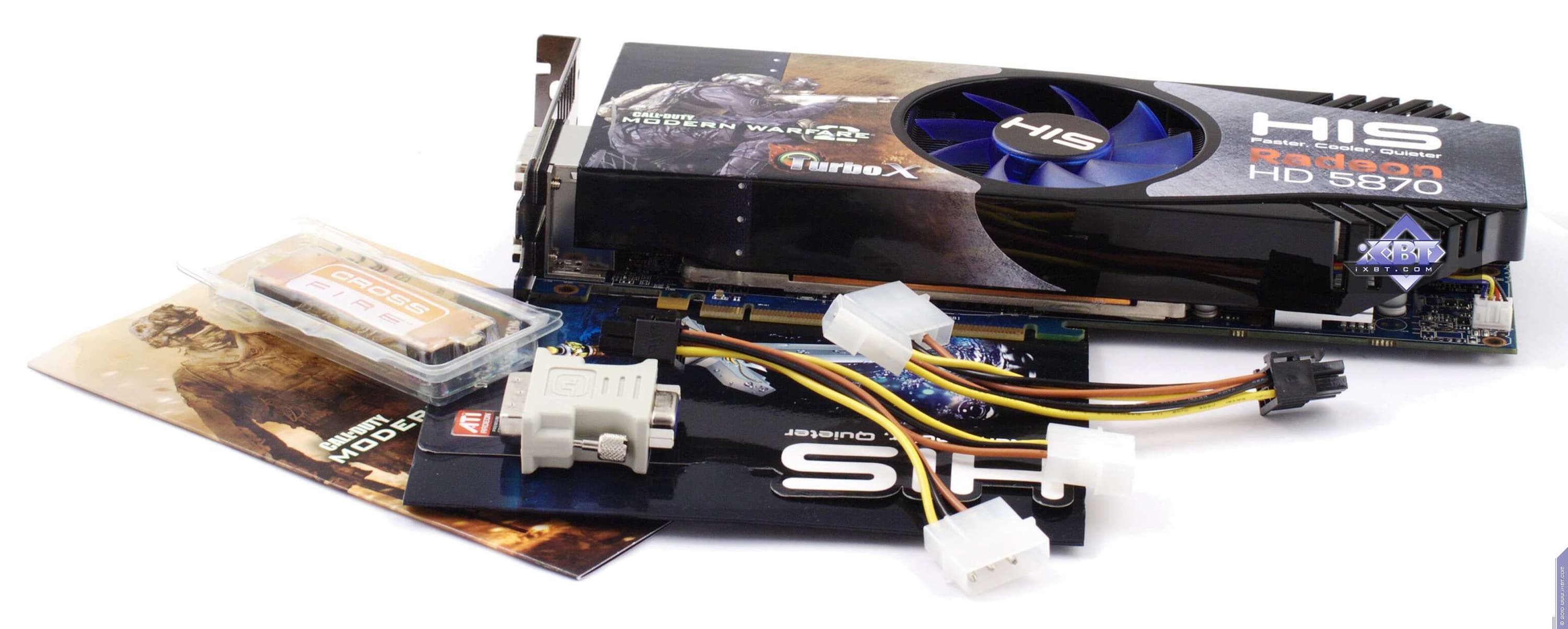

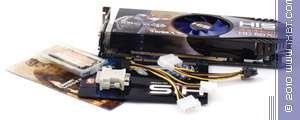

HIS Radeon HD 5870 iCooler TurboX 1024MB 256bit PCI-E
Мы видим полноценный базовый комплект, усиленный разветвителями питания и бонусом в виде игры Call Of Duty: Modern Warfare 2.

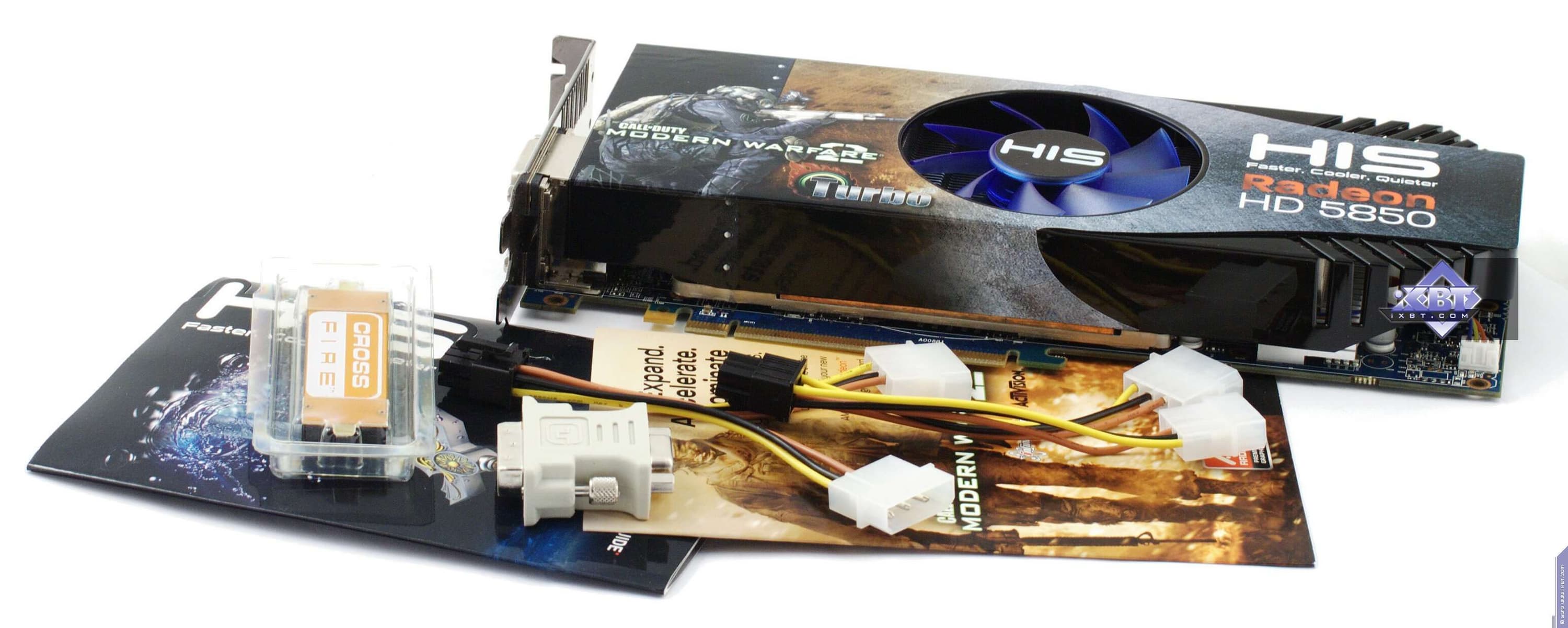

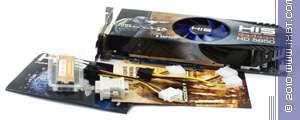

HIS Radeon HD 5850 iCooler TurboX 1024MB 256bit PCI-E
Перед нами базовый комплект, плюс разветвитель для питания и вышеназванная игра.

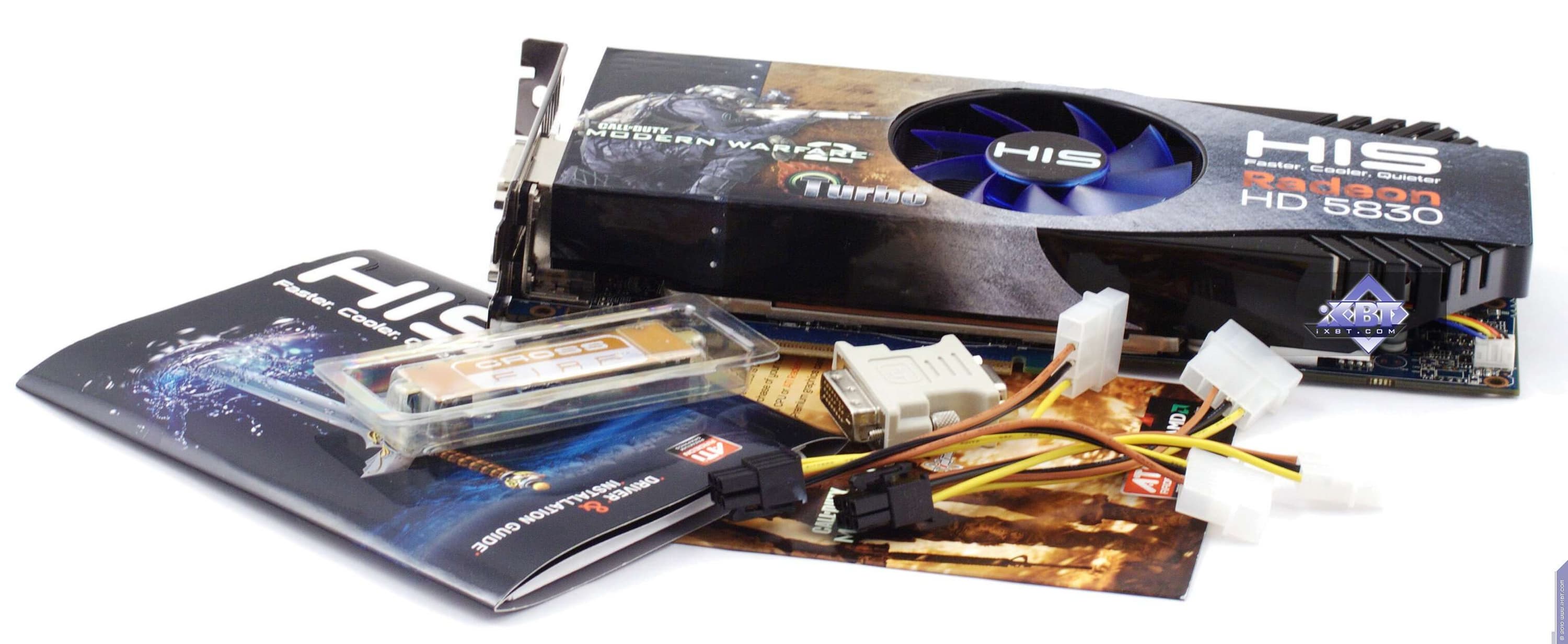

HIS Radeon HD 5830 iCooler TurboX 1024MB 256bit PCI-E
Тоже базовый комплект, плюс разветвитель питания и игра Call Of Duty: Modern Warfare 2.

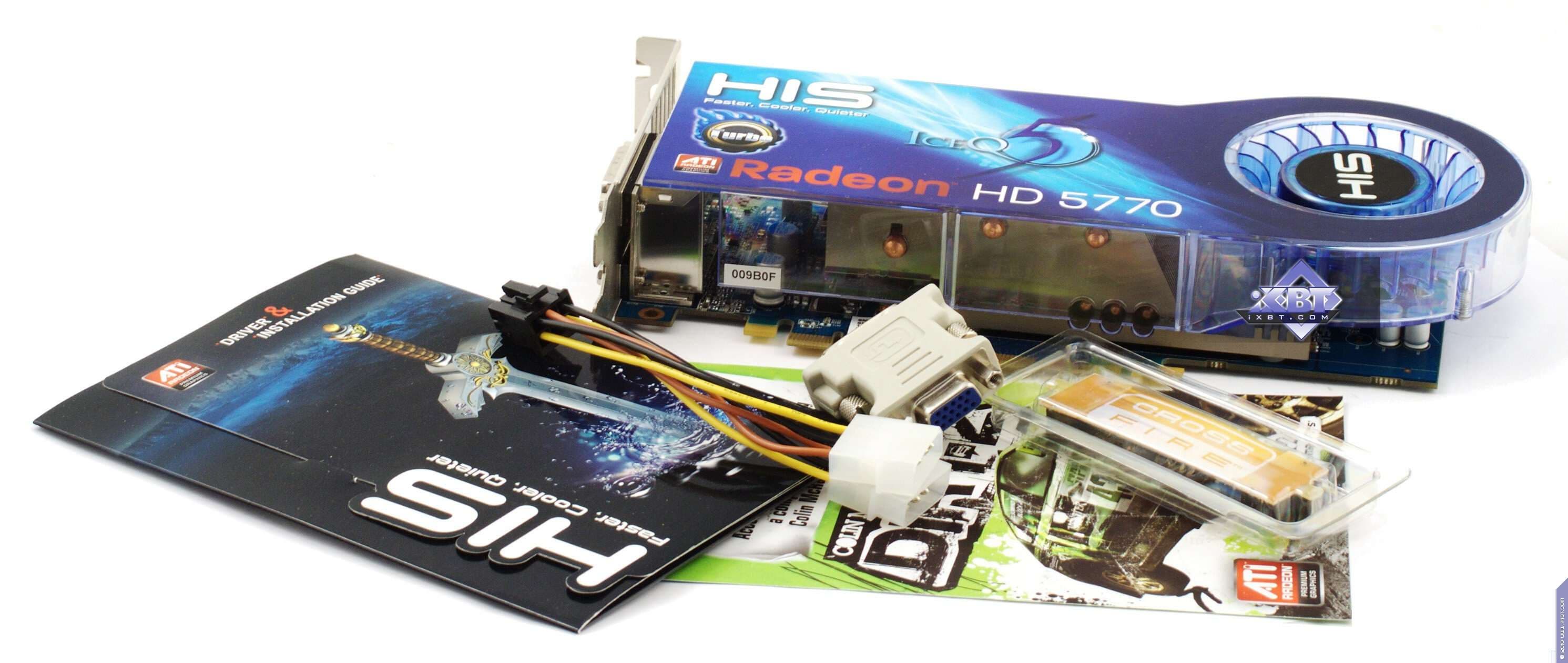

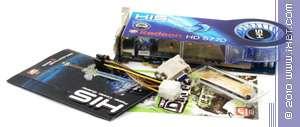

HIS Radeon HD 5770 IceQ Turbo 1024MB 128bit PCI-E
Базовый комплект с разветвителем питания.

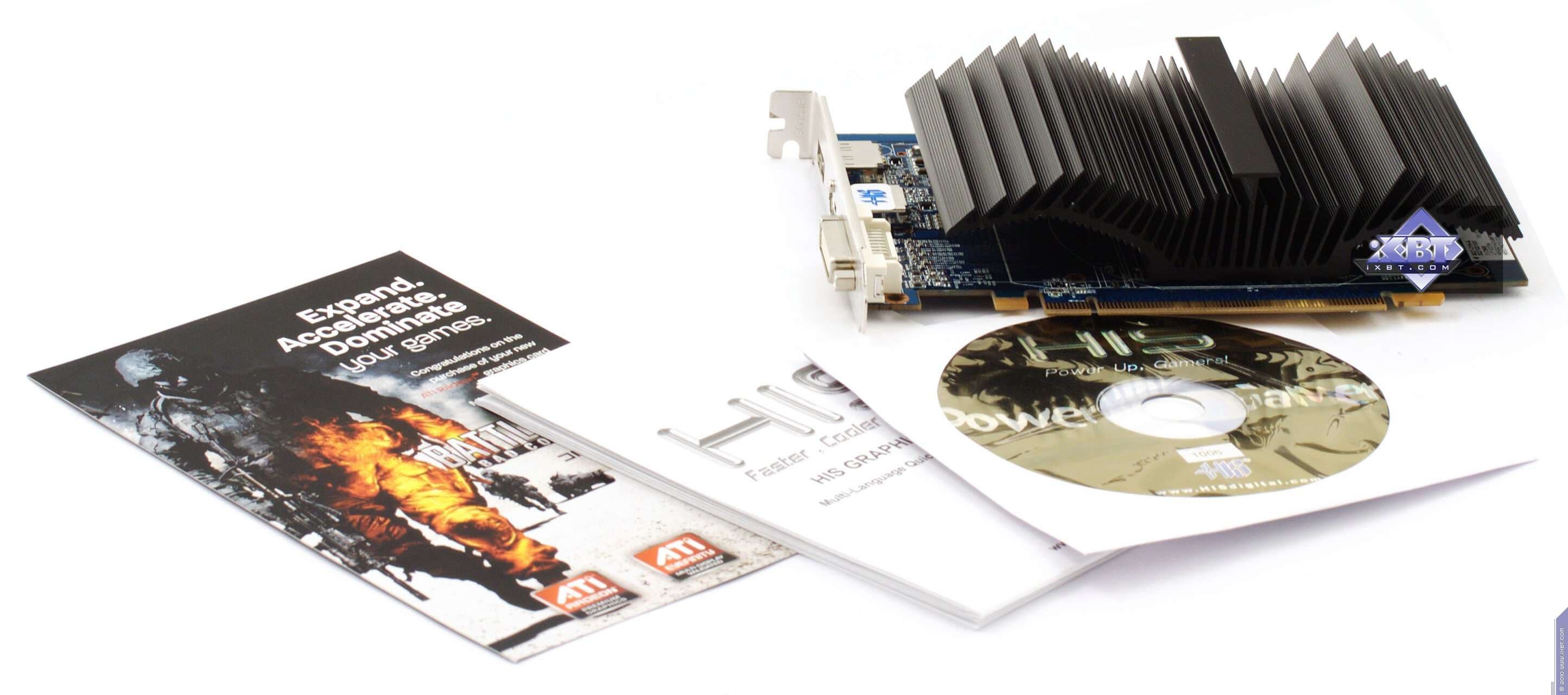

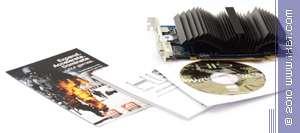

HIS Radeon HD 5570 Passive 512MB 128bit PCI-E
Перед нами базовый комплект.

Упаковка.

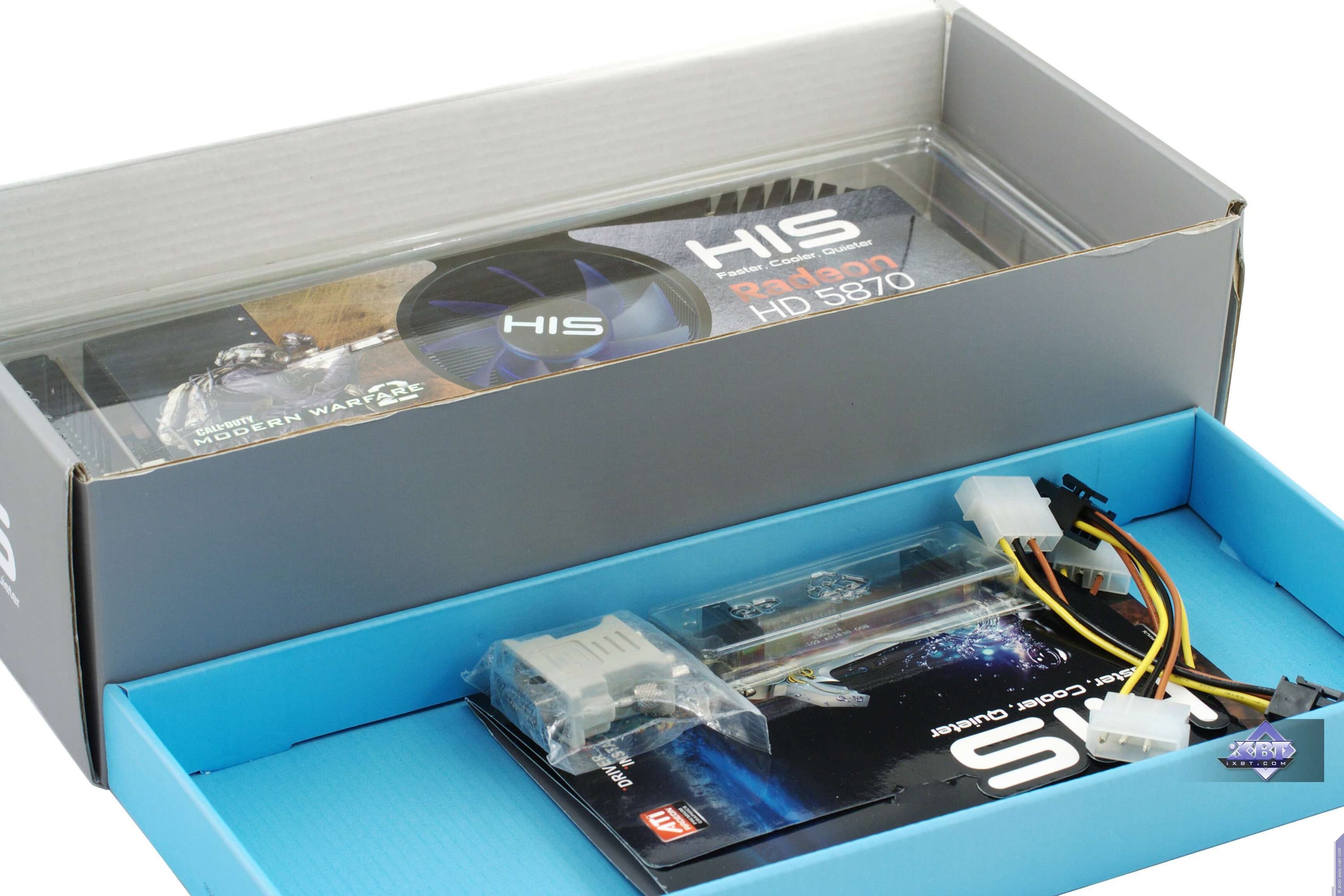

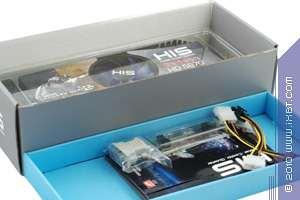

HIS Radeon HD 5870 iCooler TurboX 1024MB 256bit PCI-E

Все пять карт имеют одно общее свойство упаковок — вертикальный дизайн. При этом везде надписи крупные и четко дают полноценное представление о характеристиках того или иного продукта.

Все три карты 5830/5850/5870 имеют одинаковую упаковку, отличия лишь в надписях.

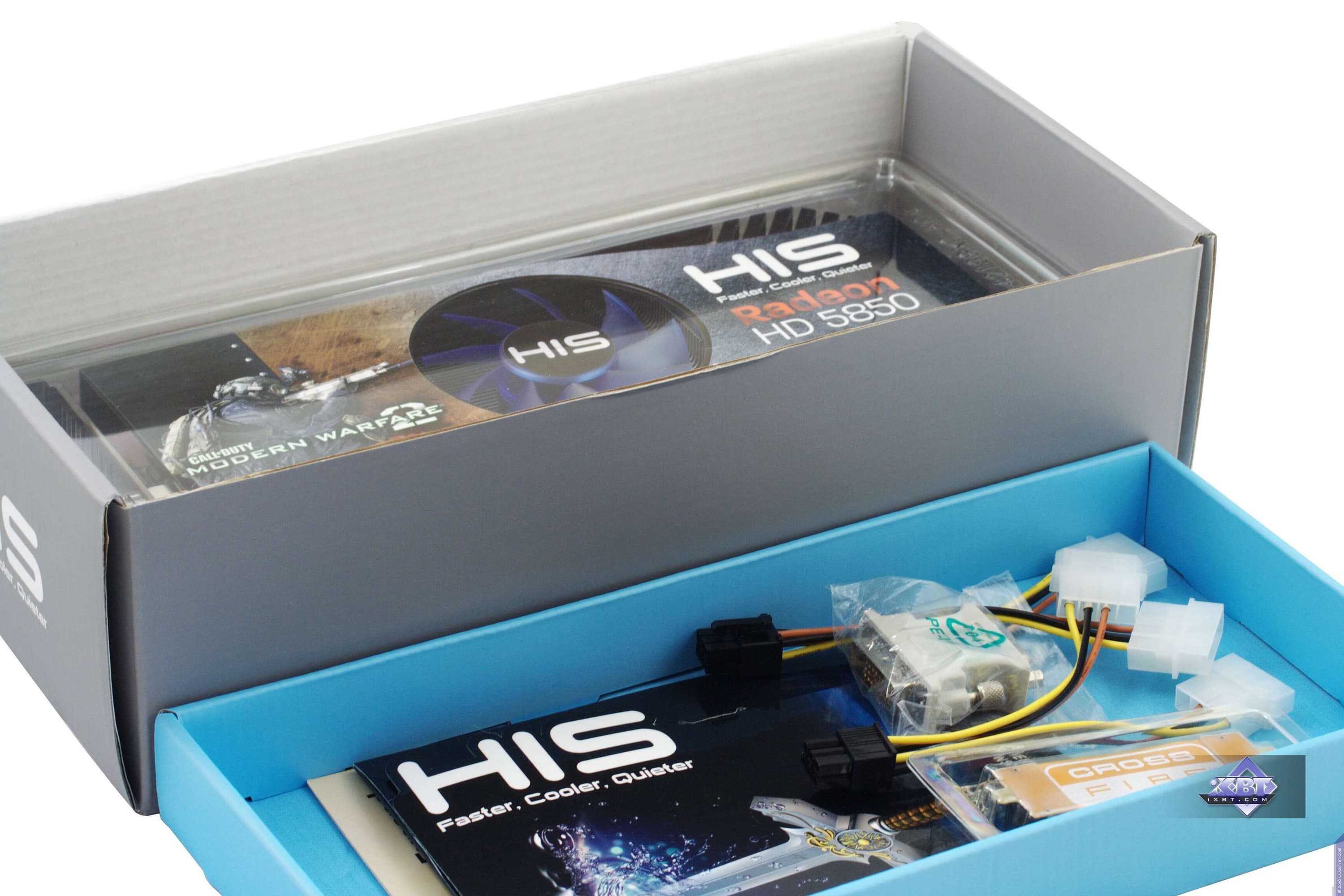

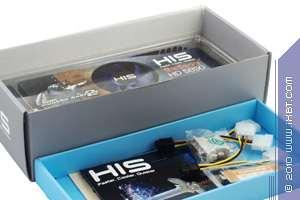

HIS Radeon HD 5850 iCooler TurboX 1024MB 256bit PCI-E

Это узкий прямоугольный картонный бокс с фирменным логотипом, помещенный в красочный супер. Внутри бокса два отсека: картонный для комплекта и пластиковый для карты.

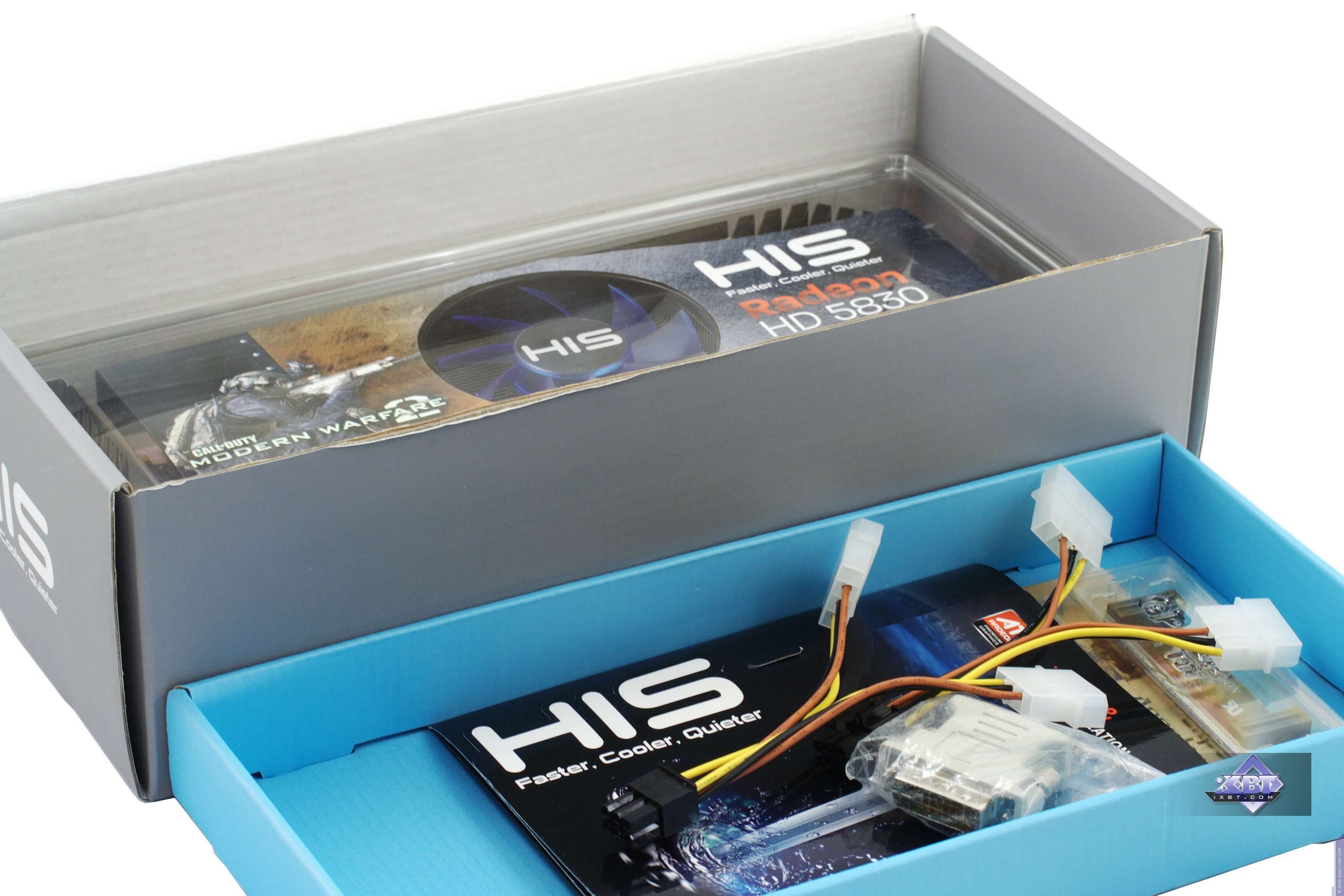

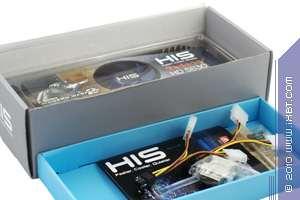

HIS Radeon HD 5830 iCooler TurboX 1024MB 256bit PCI-E

Поэтому изделие надежно закреплено, не болтается при транспортировке, отделено от комплекта.

Что касается дизайна супера, то он полностью посвящен игре Call Of Duty: Modern Warfare 2, входящей в комплект поставки.

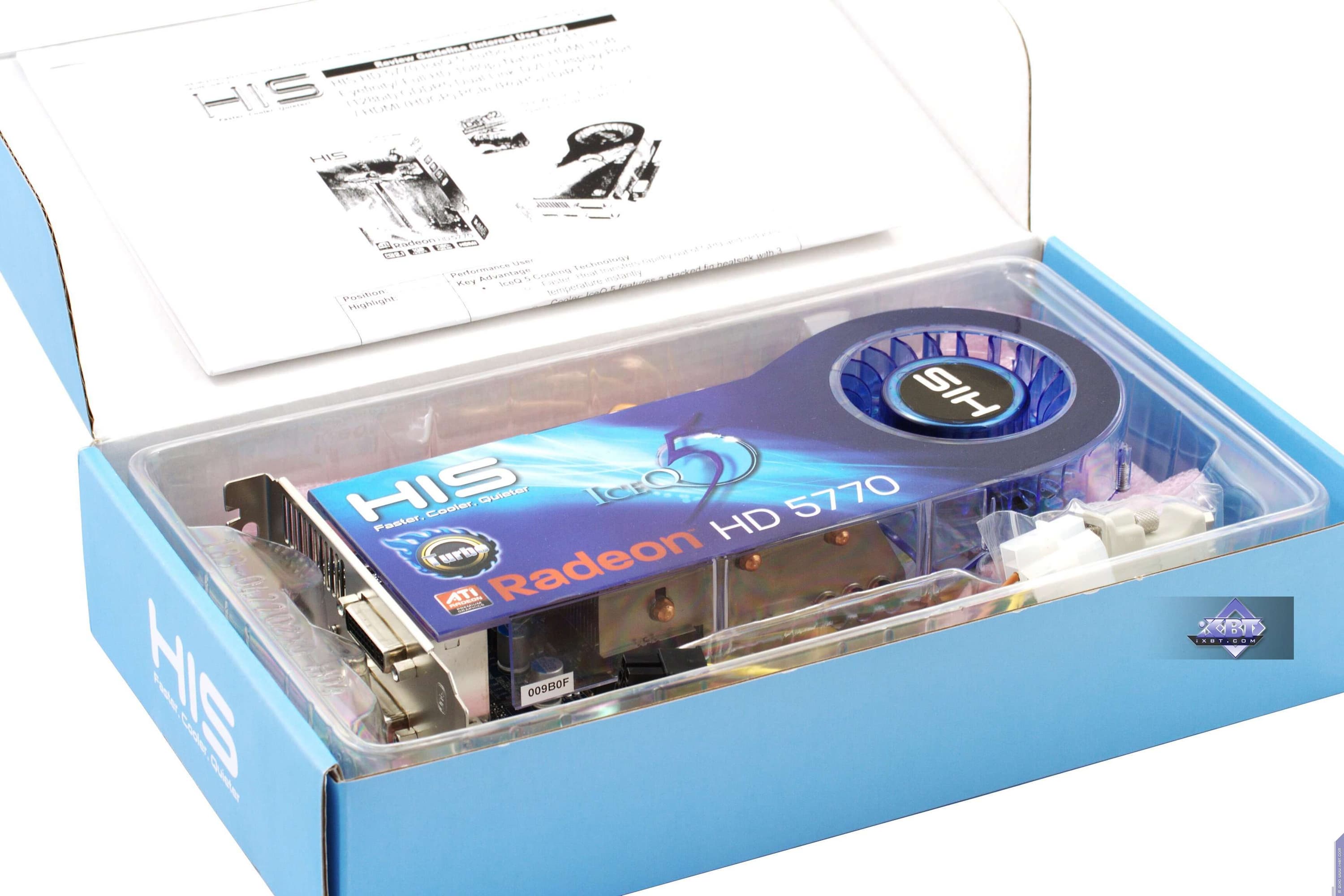

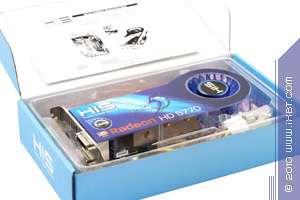

HIS Radeon HD 5770 IceQ Turbo 1024MB 128bit PCI-E

Более старый дизайн «с мечом», но в целом принцип тот же — бокс в супере. Внутри бокса также пластиковый отсек для карты, а комплект расположен уже под ней. Карта надежно закреплена в отсеке.

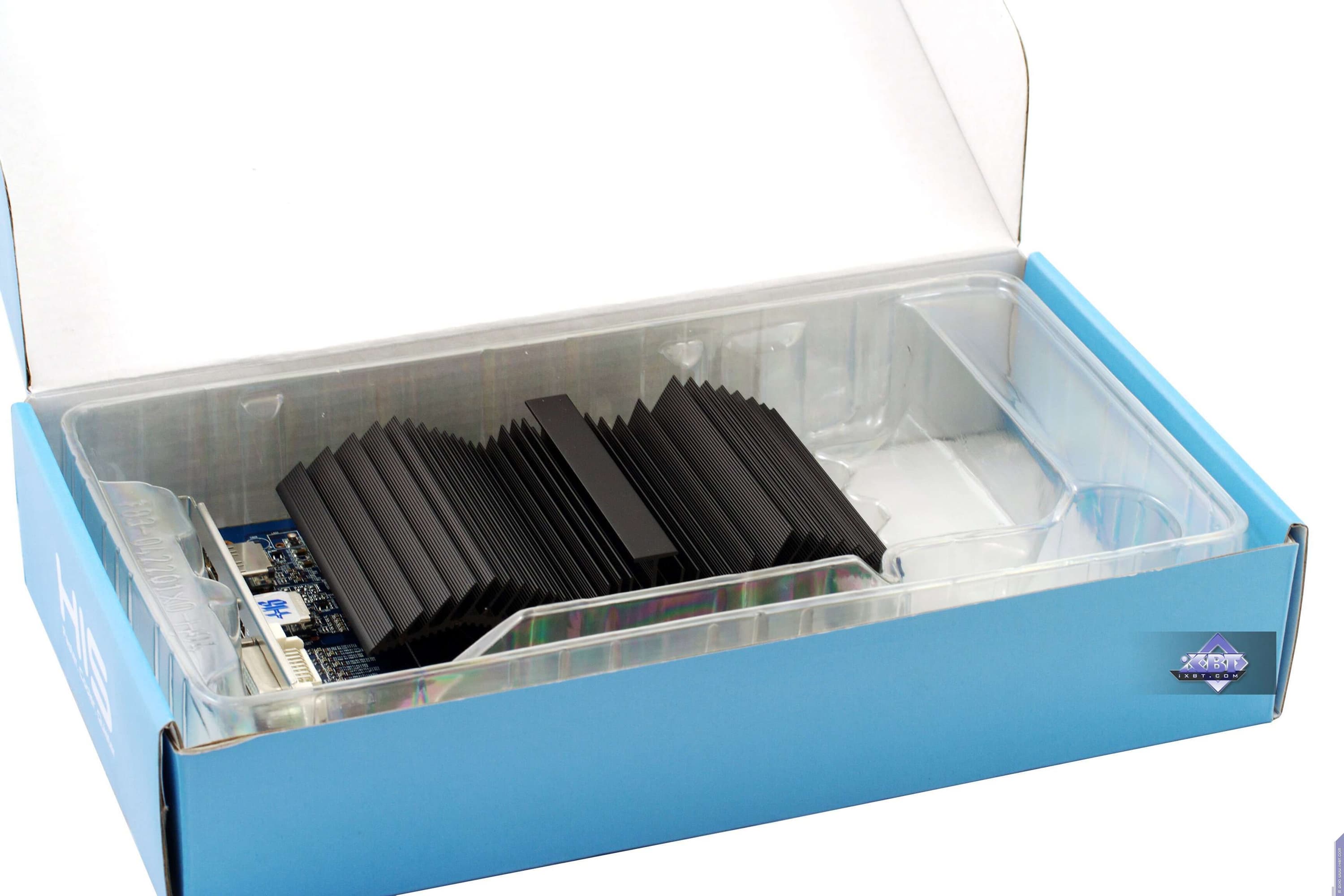

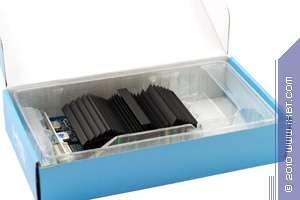

HIS Radeon HD 5570 Passive 512MB 128bit PCI-E

По сути аналогичная упаковка, лишь дизайн лицевой части супера более простой.


Установка и драйверы

Конфигурация тестового стенда:

  • Компьютер на базе Intel Core i7-975 (Socket 1366)
    • процессор Intel Core i7-975 (3340 МГц);
    • системная плата Asus P6T Deluxe на чипсете Intel X58;
    • оперативная память 6 ГБ DDR3 SDRAM Corsair 1600 МГц;
    • жесткий диск WD Caviar SE WD1600JD 160 ГБ SATA;
    • блок питания Tagan TG900-BZ 900W.
  • операционная система Windows 7 64 бит; DirectX 11;
  • монитор Dell 3007WFP (30″);
  • драйверы ATI версии Catalyst 10.8; Nvidia версии 258.96/260.52.

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Far Cry 2 (Ubisoft) — DirectX 10.0, shaders 4.0 (HDR), для тестирования использовалась утилита из комплекта игры (уровень Middle). Все настройки выставлены на максимальное качество. Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Unigine Tropics Benchmark 1.3 (Unigine) — DirectX 10.0, скачать здесь. Настройки тестирования — High.

    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помощь в настройках работы бенчмарка.

  • 3DMark Vantage 1.02 (FutureMark) — DirectX 10.0, shaders 4.0, мультитекстурирование, настройки тестирования — Extreme.

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, shaders 5.0, настройки тестирования — Very High (запуск бенчмарка из меню).

  • CRYSIS Warhead (Crytek/EA), DirectX 10.0, shaders 4.0, (батник и демо для запуска), настройки тестирования — Very High (используется уровень CARGO). Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Unigine Heaven Benchmark 2.0 (Unigine) — DirectX 10.0, скачать здесь. Настройки тестирования — High.

    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помощь в настройках работы бенчмарка.

  • Unigine Heaven Benchmark 2.0 (Unigine) — DirectX 11.0, скачать здесь. Настройки тестирования — High.

    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помощь в настройках работы бенчмарка.

  • Colin McRae: DiRT2 (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка dirt2.exe -benchmark example_benchmark.xml). Благодарим компанию AMD за предоставление лицензионного продукта.

  • Warhammer 40.000: Dawn Of War 2 (Relic Entertainment/THQ) — DirectX 10.0, настройки тестирования — Super High (запуск бенчмарка в самой игре в настройках). Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Just Cause 2 (Avalanche Studios/Eidos Interactive) — DirectX 10.0, настройки тестирования — Super High (запуск бенчмарка в самой игре в настройках). Благодарим компанию Nvidia за предоставление лицензионного продукта.



Внимание! Насчет набора тестовых инструментов!

В обновленном и дополненном материале, посвященном инструменту тестирования FRAPS, мы наглядно показали, как неточны и ненадежны тесты, полученные с помощью этой утилиты, а иного инструмента, кроме встроенных в игры бенчмарков, у тестеров и нет.

Поэтому мы считаем, что пусть набор тестовых игр будет не столь большим, но все тесты будут прозрачными, точными и, главное, прекрасно отражающими картину соотношения ускорителей.



Производительность видеокарт

Важно! Придя к решению о самостоятельном выборе трехмерного ускорителя, то бишь видеокарты в своем компьютере, пользователь должен осознавать, что он меняет одну из основных составляющих работы его системного блока, которая может потребовать дополнительной настройки для лучшего быстродействия или включения ряда качественных функций. Это не конечный потребительский продукт, а лишь одно звено среди всех комплектующих компьютера. И поэтому пользователь должен понимать, что для получения наибольшей отдачи от новой видеокарты ему придется познать некоторые азы трехмерной графики, да и графики в целом. Если он не хочет этим заниматься, то не стоит приступать к самостоятельному апгрейду в этом плане. Лучше приобретать готовые системные блоки с уже настроенным ПО (а также он будет обеспечен технической поддержкой со стороны компании-сборщика такого системника), либо приставки для игр, где не нужно ничего настраивать — все, что нужно, уже включено в самой игре.

Читатели, которые хорошо разбираются в трехмерной графике, смогут разобраться, посмотрев диаграммы далее, и сделают для себя вывод. А для новичков и тех, кто только-только занялся вопросом выбора видеокарты, мы сделаем некоторые пояснения.

Во-первых, есть смысл ознакомиться с нашими краткими справочниками по семействам современных видеокарт и процессоров, на основе которых они выпускаются. Следует отметить частоты работы, поддержку современных технологий (шейдеры), а также конвейерную архитектуру.



Справочник по ATI Radeon

Справочник по Nvidia Geforce

Во-вторых, в разделе 3D-Video наш читатель, который только-только столкнулся с проблемой выбора видеокарты и растерян, может ознакомиться как с азами трехмерной графики (все равно они понадобятся, ведь запуская игру и входя в ее настройки, пользователь столкнется с такими понятиями, как текстуры, освещение и т. д.), так и с базовыми материалами по новым продуктам. Компаний, выпускающих ныне популярные графические процессоры, всего две: AMD (графикой занимается подразделение ATI) и Nvidia (есть еще Matrox, S3, однако их доля в дискретной графике сегодня меньше 1%, и потому их можно не брать во внимание). Поэтому основная масса информации разбита именно на две части. Ежемесячно выходит 3DSpeed, где как бы сводятся в одно все сравнения различных карт для разных ценовых секторов.

В-третьих, посмотрим на результаты тестов.

Учитывая, что все карты 5830/5850/5770 имели лишь слегка повышенные частоты, то прирост по скорости оказался невелик (не выше 4%), и нет смысла показывать отдельно на диаграммах. У 5870 производительность оказалась прямо посредине между представленными на диаграммах картами Radeon 5870 850MHz и 5870 950MHz. Поэтому читатели сами без труда смогут оценить скоростные качества этого продукта. Что касается 5570, то там все упирается в возможности ядра, и потому даже комплектация карты GDDR5 мало чего дала, к тому же 512 мегабайт вместо уже стандартных 1024 в некоторых тестах вообще свело преимущество наличия более высокой ПСП на нет.

Выводы

HIS Radeon HD 5870 iCooler TurboX 1024MB 256bit PCI-E — прекрасный топовый ускоритель современного класса, имеет все подобающие характеристики. Отлично конкурирует с Geforce GTX 480, если и проигрывая где-то в ряде тестов по скорости, то имея явные преимущества в меньшем тепловыделении, малошумности и меньшей цене. Единственный минус — расположение коннекторов питания на хвосте карты, что автоматически увеличивает требуемое для установки ускорителя пространство внутри корпуса.

HIS Radeon HD 5850 iCooler TurboX 1024MB 256bit PCI-E — также очень хороший ускоритель с теми же достоинствами, что и предыдущий продукт, но просто уровнем ниже по цене, и хорошо конкурирует уже с Geforce GTX 470, имея более низкие цену и энергопотребление. Недостаток тот же — расположение коннекторов.

HIS Radeon HD 5830 iCooler TurboX 1024MB 256bit PCI-E — продукт, обладающий всеми достоинствами и недостатками предыдущих изделий, однако он уже не столь блестяще выглядит в свете конкуренции с новыми ускорителями от Nvidia Geforce GTX 460, особенно с 1024-мегабайтным вариантом. Все будет решать цена.

HIS Radeon HD 5770 IceQ Turbo 1024MB 128bit PCI-E — наверно, самый лучший акселератор в своем классе. Продукт имеет малошумную и очень эффективную СО, цену ниже GTX 460, отличные скоростные характеристики для своего уровня. К тому жекроме того, при желании ускоритель можно и хорошо разогнать, используя предостаточную эффективность СО.

HIS Radeon HD 5570 Passive 512MB 128bit PCI-E — хороший ускоритель для своей цены, однако плюс его бесшумности почти полностью нивелируется чрезвычано высоким нагревом.

Решение, как обычно, принимать нашим читателям. Мы лишь даем информацию о том или ином продукте, но не делаем прямых указаний по выбору того или иного изделия.





По результатам исследования, в номинации «Оригинальный дизайн» (за сентябрь 2010 года) мы награждаем карты:

  • HIS Radeon HD 5870 iCooler TurboX 1024MB 256bit PCI-E
  • HIS Radeon HD 5850 iCooler TurboX 1024MB 256bit PCI-E
  • HIS Radeon HD 5770 IceQ Turbo 1024MB 128bit PCI-E
  • HIS Radeon HD 5830 iCooler TurboX 1024MB 256bit PCI-E



Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые картыКонкуренты
HD 5570 1024 - Н/Д(0) HD 4670 512 - Н/Д(0)
HD 5570 1024 - Н/Д(0) HD 5670 512 - Н/Д(0)
HD 5570 1024 - Н/Д(0) GT 220 1024 - $71(на 11.01.16)
HD 5570 1024 - Н/Д(0) GT 240 1024 DDR5 - $79(1)
HD 5770 1024 - $171(на 11.01.16) GTX 260 (216sp) - Н/Д(0)
HD 5770 1024 - $171(на 11.01.16) GTS 450 1024 - $153(на 11.01.16)
HD 5770 1024 - $171(на 11.01.16) GTS 250 1024 - Н/Д(0)
HD 5830 - Н/Д(0) GTX 275 - $759(на 11.01.16)
HD 5830 - Н/Д(0) GTX 460 1024 - Н/Д(0)
HD 5830 - Н/Д(0) GTX 460 768 - $189(на 11.01.16)
HD 5850 - $59(1) GTX 285 - $100(3)
HD 5850 - $59(1) GTX 470 - $357(на 11.01.16)
HD 5850 - $59(1) GTX 465 - Н/Д(0)
HD 5870 - $435(на 11.01.16) GTX 470 - $357(на 11.01.16)
HD 5870 - $435(на 11.01.16) GTX 285 - $100(3)
HD 5870 - $435(на 11.01.16) GTX 480 - $552(1)


Благодарим компанию
HIS Russia
и лично Peter Yeung

за предоставленную видеокарту для тестирования



Блок питания для тестового стенда предоставлен компанией TAGAN

Корпус ThermalTake 8430 для тестового стенда предоставлен компанией 3LOGIC

Монитор Dell 3007WFP для тестовых стендов предоставлен компанией Nvidia






14 октября 2010 Г.

Radeon HD 5570/5770/5830/5850/5870 HIS

Radeon HD 5570 / 5770 / 5830 / 5850 / 5870

HIS Radeon HD 5870 iCooler TurboX 1024MB 256bit PCI-E
HIS Radeon HD 5850 iCooler TurboX 1024MB 256bit PCI-E
HIS Radeon HD 5830 iCooler TurboX 1024MB 256bit PCI-E
HIS Radeon HD 5770 IceQ Turbo 1024MB 128bit PCI-E
HIS Radeon HD 5570 Passive 512MB 128bit PCI-E



  1. ,


HIS? High Intelligent Space? — COMPUTEX, . Heroic Iconic Staff? — , , … , Hidden Internal Sorrow — :-)

, , — Hightech Information System. , . , AMD, , IceQ, .

HIS IceQ, — iCooler ( IceQ , ). , () .

.



HIS Radeon HD 5870 iCooler TurboX 1024MB 256bit PCI-E
  • GPU: Radeon HD 5870 (Cypress)
  • : PCI-Express x16
  • GPU (ROPs/Shaders): 900/900 ( — 850/850 )
  • ( ()): 1225 (4900) ( — 1200 (4800) )
  • : 256bit
  • :
  • :
  • : 1600
  • : 80 (BLF/TLF)
  • ROPs: 32
  • : 285×100×33 ( — )
  • :
  • RAMDACs/TMDS: GPU
  • : 2×DVI (Dual-Link/HDMI), 1×Display Port, 1×HDMI
  • VIVO:
  • TV-out:
  • : CrossFire (Hardware)
HIS Radeon HD 5850 iCooler TurboX 1024MB 256bit PCI-E
  • GPU: Radeon HD 5850 (Cypress)
  • : PCI-Express x16
  • GPU (ROPs/Shaders): 765/765 MHz ( — 725/725 )
  • ( ()): 1125 (4500) MHz ( — 1000 (4000) )
  • : 256bit
  • :
  • :
  • : 1440
  • : 72 (BLF/TLF)
  • ROPs: 32
  • : 260×100×33 ( — )
  • :
  • RAMDACs/TMDS: GPU
  • : 2×DVI (Dual-Link/HDMI), 1×Display Port, 1×HDMI
  • VIVO:
  • TV-out:
  • : CrossFire (Hardware)
HIS Radeon HD 5830 iCooler TurboX 1024MB 256bit PCI-E
  • GPU: Radeon HD 5830 (Cypress)
  • : PCI-Express x16
  • GPU (ROPs/Shaders): 840/840 MHz ( — 800/800 )
  • ( ()): 1100 (4400) MHz ( — 1000 (4000) )
  • : 256bit
  • :
  • :
  • : 1120
  • : 64 (BLF/TLF)
  • ROPs: 28
  • : 270×100×33 ( — )
  • :
  • RAMDACs/TMDS: GPU
  • : 2×DVI (Dual-Link/HDMI), 1×Display Port, 1×HDMI
  • VIVO:
  • TV-out:
  • : CrossFire (Hardware)
HIS Radeon HD 5770 IceQ Turbo 1024MB 128bit PCI-E
  • GPU: Radeon HD 5770 (Juniper)
  • : PCI-Express x16
  • GPU (ROPs/Shaders): 875/875 MHz ( — 850/850 )
  • ( ()): 1250 (5000) MHz ( — 1200 (4800) )
  • : 128bit
  • :
  • :
  • : 800
  • : 40 (BLF/TLF)
  • ROPs: 16
  • : 210×100×33 ( — )
  • :
  • RAMDACs/TMDS: GPU.
  • : 2×DVI (Dual-Link/HDMI), 1×Display Port, 1×HDMI
  • VIVO:
  • TV-out: .
  • : CrossFire (Hardware).
HIS Radeon HD 5570 Passive 512MB 128bit PCI-E
  • GPU: Radeon HD 5570 (Redwood)
  • : PCI-Express x16
  • GPU (ROPs/Shaders): 650/650 MHz ( — 650/650 )
  • ( ()): 1000 (4000) MHz ( — 830 (1660) )
  • : 128bit
  • :
  • :
  • : 400
  • : 20 (BLF/TLF)
  • ROPs: 8
  • : 170×100×30 ( — )
  • :
  • RAMDACs/TMDS: GPU.
  • : 1×DVI (Dual-Link/HDMI), 1×VGA, 1×HDMI
  • VIVO:
  • TV-out:
  • : CrossFire (Software)




HIS Radeon HD 5870 iCooler TurboX 1024MB 256bit PCI-E
HIS Radeon HD 5850 iCooler TurboX 1024MB 256bit PCI-E
HIS Radeon HD 5830 iCooler TurboX 1024MB 256bit PCI-E
HIS Radeon HD 5770 IceQ Turbo 1024MB 128bit PCI-E
1024  GDDR5 SDRAM, 5830/5850/5870 e PCB ( 5770 — PCB).

Samsung (GDDR5). 1250 (5000) .

HIS Radeon HD 5570 Passive 512MB 128bit PCI-E
512  GDDR5 SDRAM, ( ce PCB)

Hynix (GDDR5). c 1000 (4000) .





,
HIS Radeon HD 5870 iCooler TurboX 1024MB 256bit PCI-E Reference card ATI Radeon HD 5870
HIS Radeon HD 5850 iCooler TurboX 1024MB 256bit PCI-E
HIS Radeon HD 5830 iCooler TurboX 1024MB 256bit PCI-E
HIS Radeon HD 5770 IceQ Turbo 1024MB 128bit PCI-E Reference card ATI Radeon HD 5770
HIS Radeon HD 5570 Passive 512MB 128bit PCI-E Reference card ATI Radeon HD 4670




,
HIS Radeon HD 5870 iCooler TurboX 1024MB 256bit PCI-E Reference card ATI Radeon HD 5870
HIS Radeon HD 5850 iCooler TurboX 1024MB 256bit PCI-E
HIS Radeon HD 5830 iCooler TurboX 1024MB 256bit PCI-E
HIS Radeon HD 5770 IceQ Turbo 1024MB 128bit PCI-E Reference card ATI Radeon HD 5770
HIS Radeon HD 5570 Passive 512MB 128bit PCI-E Reference card ATI Radeon HD 4670




, 5830/5850/5870 PCB, , . — 256 . , , . , . — - , , , . , , .

5770, , PCB , ( ). , , — . HIS , , .

5570 — . 128- , . . 5570 GDDR3, GDDR5

.

d-Sub (VGA) - DVI-to-d-Sub. , , HDMI ( HDMI-, ), . Display Port.

:

  • 240
  • 2048×1536@85 —
  • 2560×1600@60 — ( DVI- Dual-Link/HDMI)

HDTV. , .

, 5830/5850/5870 , 6- . 5770 6- .

.

HIS Radeon HD 5870 iCooler TurboX 1024MB 256bit PCI-E

5830/5850/5870 , .

: , .

HIS Radeon HD 5850 iCooler TurboX 1024MB 256bit PCI-E

. , .

, .

HIS Radeon HD 5830 iCooler TurboX 1024MB 256bit PCI-E

. , , - DVI .

.

HIS Radeon HD 5770 IceQ Turbo 1024MB 128bit PCI-E

IceQ Arctic Cooling. . , , .

, , , , , .

, IceQ.

HIS Radeon HD 5570 Passive 512MB 128bit PCI-E

, . , , , .

, , . , 5570. . 90 , , . , .

, , PCB, .


MSI ( . AKA Unwinder) :

HIS Radeon HD 5870 iCooler TurboX 1024MB 256bit PCI-E



HIS Radeon HD 5850 iCooler TurboX 1024MB 256bit PCI-E



HIS Radeon HD 5830 iCooler TurboX 1024MB 256bit PCI-E



HIS Radeon HD 5770 IceQ Turbo 1024MB 128bit PCI-E



HIS Radeon HD 5570 Passive 512MB 128bit PCI-E



5570 , . iCooler IceQ 70 , 58 — ! IceQ — .

.

: , , DVI-to-VGA (), CrossFire.

HIS Radeon HD 5870 iCooler TurboX 1024MB 256bit PCI-E
, Call Of Duty: Modern Warfare 2.
HIS Radeon HD 5850 iCooler TurboX 1024MB 256bit PCI-E
, .
HIS Radeon HD 5830 iCooler TurboX 1024MB 256bit PCI-E
, Call Of Duty: Modern Warfare 2.
HIS Radeon HD 5770 IceQ Turbo 1024MB 128bit PCI-E
.
HIS Radeon HD 5570 Passive 512MB 128bit PCI-E
.

.

HIS Radeon HD 5870 iCooler TurboX 1024MB 256bit PCI-E

— . .

5830/5850/5870 , .

HIS Radeon HD 5850 iCooler TurboX 1024MB 256bit PCI-E

, . : .

HIS Radeon HD 5830 iCooler TurboX 1024MB 256bit PCI-E

, , .

, Call Of Duty: Modern Warfare 2, .

HIS Radeon HD 5770 IceQ Turbo 1024MB 128bit PCI-E

« », — . , . .

HIS Radeon HD 5570 Passive 512MB 128bit PCI-E

, .


:

  • Intel Core i7-975 (Socket 1366)
    • Intel Core i7-975 (3340 );
    • Asus P6T Deluxe Intel X58;
    • 6 DDR3 SDRAM Corsair 1600 ;
    • WD Caviar SE WD1600JD 160 SATA;
    • Tagan TG900-BZ 900W.
  • Windows 7 64 ; DirectX 11;
  • Dell 3007WFP (30″);
  • ATI Catalyst 10.8; Nvidia 258.96/260.52.

VSync .

:

:

  • Far Cry 2 (Ubisoft) — DirectX 10.0, shaders 4.0 (HDR), ( Middle). . Nvidia .

  • Unigine Tropics Benchmark 1.3 (Unigine) — DirectX 10.0, . — High.

    Unigine .

  • 3DMark Vantage 1.02 (FutureMark) — DirectX 10.0, shaders 4.0, , — Extreme.

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, shaders 5.0, — Very High ( ).

  • CRYSIS Warhead (Crytek/EA), DirectX 10.0, shaders 4.0, ( ), — Very High ( CARGO). Nvidia .

  • Unigine Heaven Benchmark 2.0 (Unigine) — DirectX 10.0, . — High.

    Unigine .

  • Unigine Heaven Benchmark 2.0 (Unigine) — DirectX 11.0, . — High.

    Unigine .

  • Colin McRae: DiRT2 (Codemasters) — DirectX 11.0, — Ultra High ( dirt2.exe -benchmark example_benchmark.xml). AMD .

  • Warhammer 40.000: Dawn Of War 2 (Relic Entertainment/THQ) — DirectX 10.0, — Super High ( ). Nvidia .

  • Just Cause 2 (Avalanche Studios/Eidos Interactive) — DirectX 10.0, — Super High ( ). Nvidia .



! !

, FRAPS, , , , , , .

, , , , , .



! , , , , . , . , , . , . ( - ), , — , , .

, , , , . , - , .

-, , . , (), .



ATI Radeon

Nvidia Geforce

-, 3D-Video , - , ( , , , , . .), . , , : AMD ( ATI) Nvidia ( Matrox, S3, 1%, ). . 3DSpeed, .

-, .

, 5830/5850/5770 , ( 4%), . 5870 Radeon 5870 850MHz 5870 950MHz. . 5570, , GDDR5 , 512 1024 .

HIS Radeon HD 5870 iCooler TurboX 1024MB 256bit PCI-E — , . Geforce GTX 480, - , , . — , .

HIS Radeon HD 5850 iCooler TurboX 1024MB 256bit PCI-E — , , , Geforce GTX 470, . — .

HIS Radeon HD 5830 iCooler TurboX 1024MB 256bit PCI-E — , , Nvidia Geforce GTX 460, 1024- . .

HIS Radeon HD 5770 IceQ Turbo 1024MB 128bit PCI-E — , . , GTX 460, . , , .

HIS Radeon HD 5570 Passive 512MB 128bit PCI-E — , .

, , . , .





, « » ( 2010 ) :

  • HIS Radeon HD 5870 iCooler TurboX 1024MB 256bit PCI-E
  • HIS Radeon HD 5850 iCooler TurboX 1024MB 256bit PCI-E
  • HIS Radeon HD 5770 IceQ Turbo 1024MB 128bit PCI-E
  • HIS Radeon HD 5830 iCooler TurboX 1024MB 256bit PCI-E



( ) :
HD 5570 1024 - HD 4670 512 -
HD 5570 1024 - HD 5670 512 -
HD 5570 1024 - GT 220 1024 -
HD 5570 1024 - GT 240 1024 DDR5 -
HD 5770 1024 - GTX 260 (216sp) -
HD 5770 1024 - GTS 450 1024 -
HD 5770 1024 - GTS 250 1024 -
HD 5830 - GTX 275 -
HD 5830 - GTX 460 1024 -
HD 5830 - GTX 460 768 -
HD 5850 - GTX 285 -
HD 5850 - GTX 470 -
HD 5850 - GTX 465 -
HD 5870 - GTX 470 -
HD 5870 - GTX 285 -
HD 5870 - GTX 480 -



HIS Russia
Peter Yeung





TAGAN

ThermalTake 8430 3LOGIC

Dell 3007WFP Nvidia
