ATI RADEON HD 5850


HIS RADEON HD 5850 1024MB PCI-E,
Sapphire RADEON HD 5850 1024MB PCI-E



СОДЕРЖАНИЕ

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы


Когда-то очень давно, еще в прошлом веке, трехмерные ускорители выходили разово. То есть одна карта и все. Хочешь - плати 200 долларов, хочешь не плати. Не было продуктов дешевых среди новинок, они дешевели лишь по мере морального устаревания. Затем производители поняли, что этак они теряют большую долю рынка и придумали выпускать продукты для всех ценовых ниш.

То бишь выходит топовый самый вкусный «пирожок», он всем намазан и обмазан, снабжен и взлелеян, однако по этой причине очень дорог. А мы его раааааз, и «отчихвостим» кусочек (1/4 или 1/3), и получится урезок, но не менее вкусный, просто уже меньше будет чего кушать. И т.п.

С той же аналогией и рассматриваются трехмерные ускорители. Разумеется, никто кристаллы и чипы не режет лазерным ножом. До определенной степени урезанности (в рамках рентабельности) используются те же самые кристаллы, что и на топовых продуктах, лишь внутри часть блоков отключена (или искусственно, или там просто напросто бракованные транзисторы). Снижены частоты работы, и в результате мы получаем продукт уровнем ниже, и по цене сильно дешевле.

Вот сегодня мы рассмотрим 5850 - который получен из того же Cypress-ядра, однако с урезанными блоками (число потоковых процессоров не 1600, а 1440, число блоков текстурирования не 80, а 72), и работающем не на 850 МГц, а всего на 725 МГц. Также уменьшена частоты работы памяти.

Платы

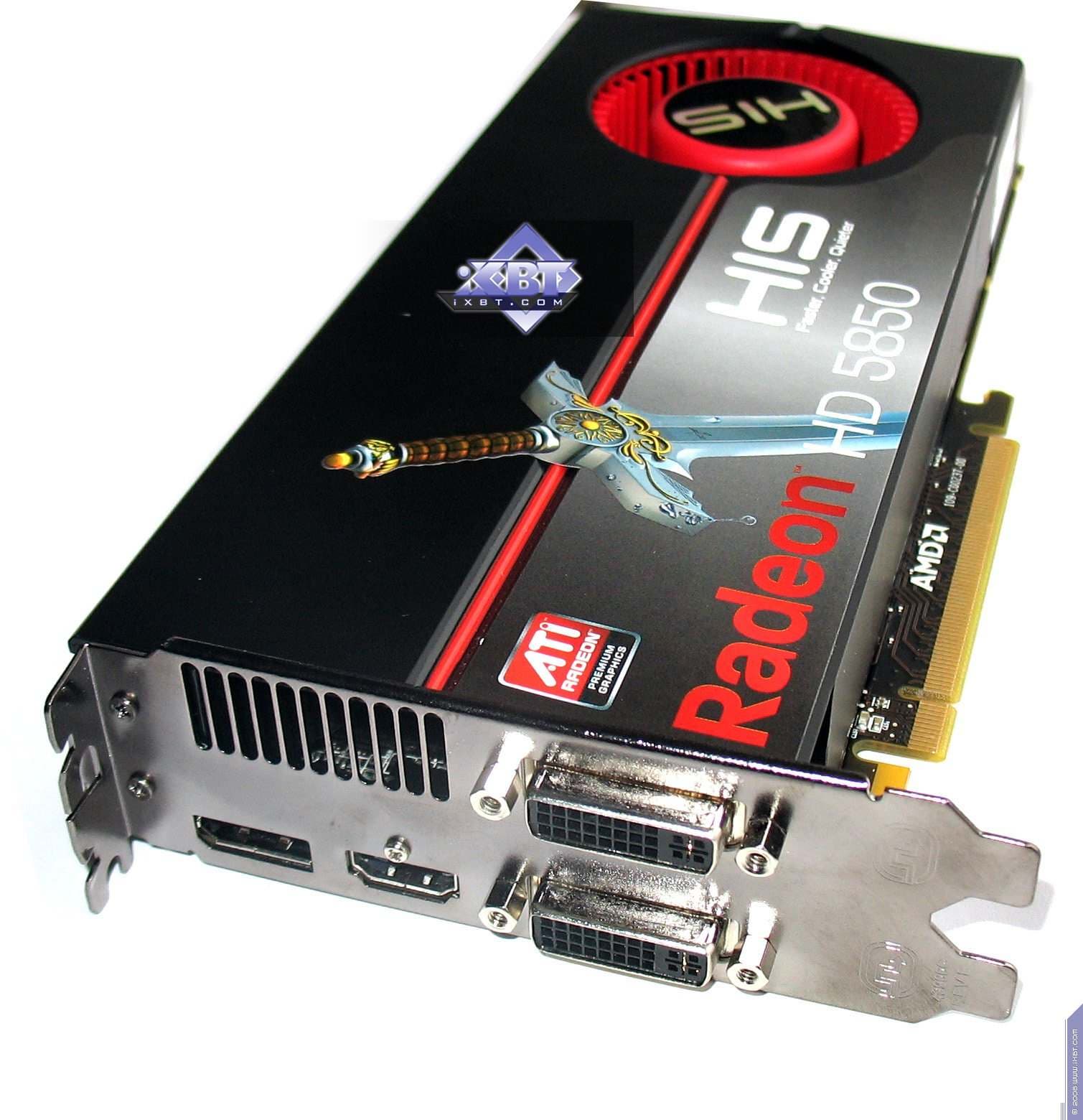

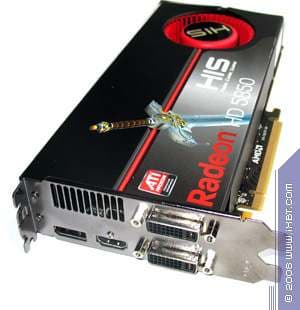

HIS RADEON HD 5850 1024MB PCI-E
  • GPU: RADEON HD 5850 (Cypress)
  • Интерфейс: PCI-Express x16
  • Частоты работы GPU (ROPs/Shaders): 725/725 MHz (номинал — 725/725 МГц)
  • Частоты работы памяти (физическая (эффективная)): 1000 (4000) MHz (номинал — 1000 (4000) МГц)
  • Ширина шины обмена с памятью: 256bit
  • Число вершинных процессоров: -
  • Число пиксельных процессоров: -
  • Число универсальных процессоров: 1440
  • Число текстурных процессоров: 72 (BLF/TLF)
  • Число ROPs: 32
  • Размеры: 260x100x33 мм (последняя величина — максимальная толщина видеокарты).
  • Цвет текстолита: черный
  • RAMDACs/TMDS: интегрированы в GPU.
  • Выходные гнезда: 2xDVI (Dual-Link/HDMI), 1xDisplay Port, 1xHDMI.
  • VIVO: нет
  • TV-out: не выведен.
  • Поддержка многопроцессорной работы: CrossFire (Hardware).

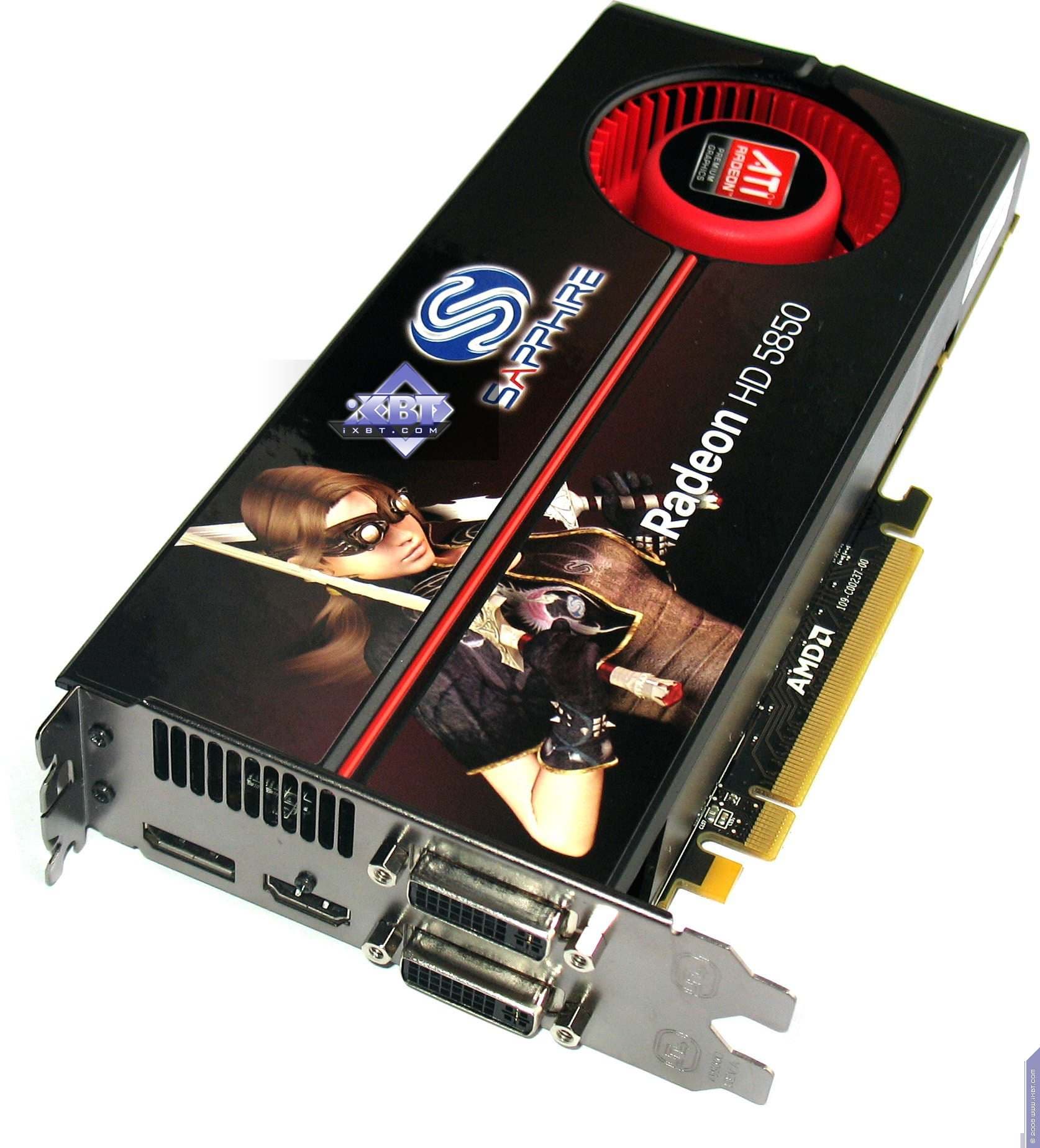

Sapphire RADEON HD 5850 1024MB PCI-E
  • GPU: RADEON HD 5850 (Cypress)
  • Интерфейс: PCI-Express x16
  • Частоты работы GPU (ROPs/Shaders): 725/725 MHz (номинал — 725/725 МГц)
  • Частоты работы памяти (физическая (эффективная)): 1000 (4000) MHz (номинал — 1000 (4000) МГц)
  • Ширина шины обмена с памятью: 256bit
  • Число вершинных процессоров: -
  • Число пиксельных процессоров: -
  • Число универсальных процессоров: 1440
  • Число текстурных процессоров: 72 (BLF/TLF)
  • Число ROPs: 32
  • Размеры: 260x100x33 мм (последняя величина — максимальная толщина видеокарты).
  • Цвет текстолита: черный
  • RAMDACs/TMDS: интегрированы в GPU.
  • Выходные гнезда: 2xDVI (Dual-Link/HDMI), 1xDisplay Port, 1xHDMI.
  • VIVO: нет
  • TV-out: не выведен.
  • Поддержка многопроцессорной работы: CrossFire (Hardware).

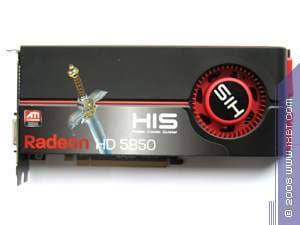

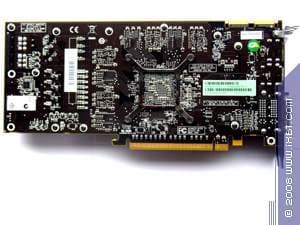

HIS RADEON HD 5850 1024MB PCI-E

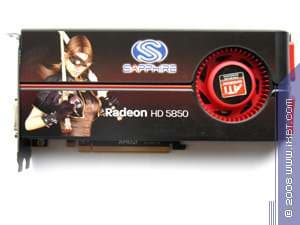

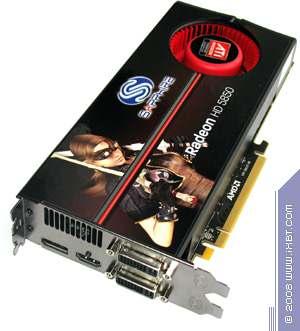

Sapphire RADEON HD 5850 1024MB PCI-E
Каждая карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах на лицевой стороне PCB

Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на максимальную частоту работы в 1250 (5000) МГц.

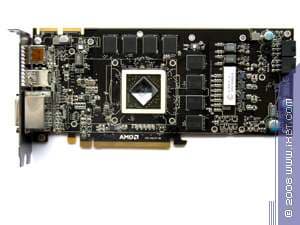

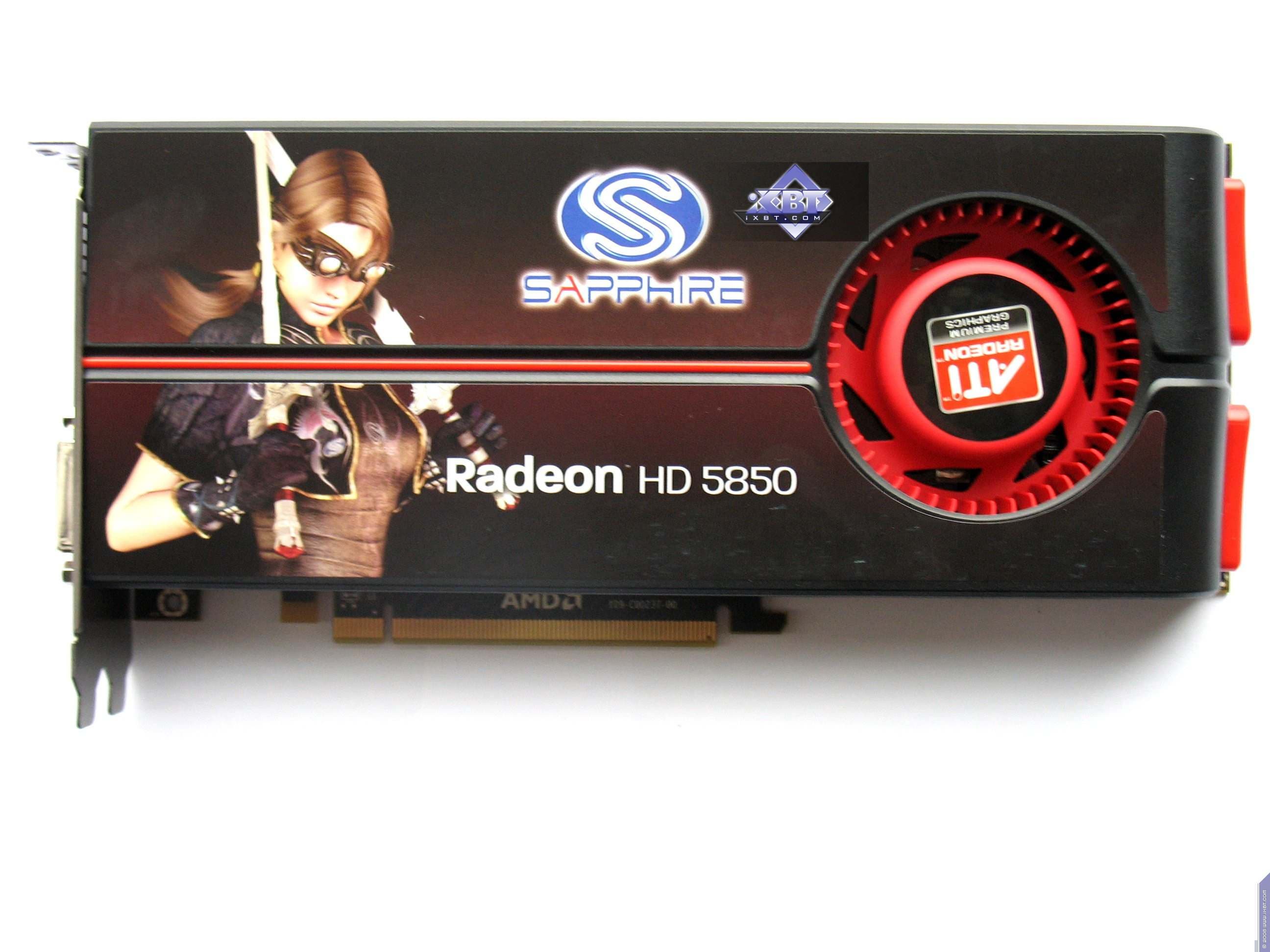

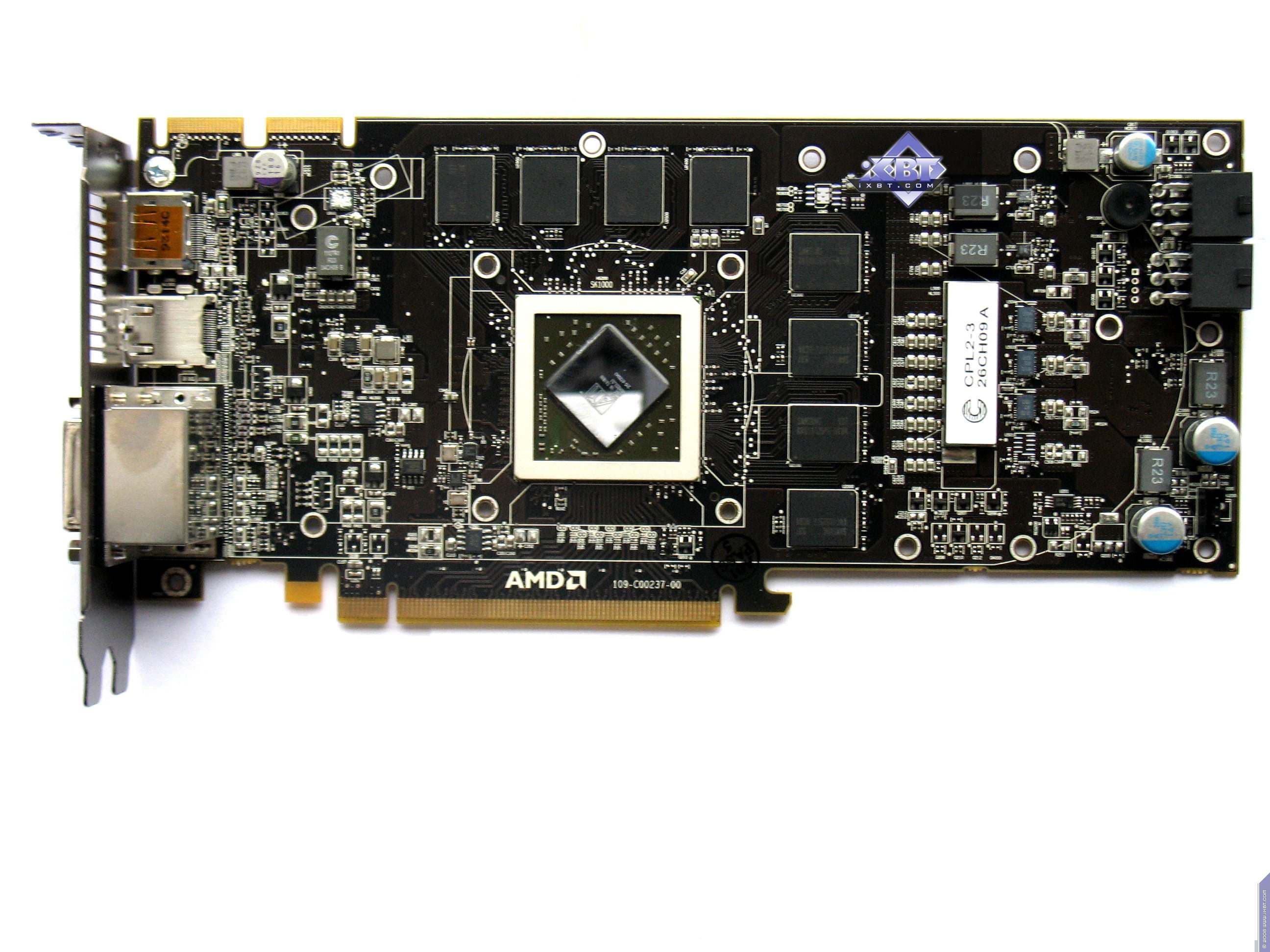

Сравнение с эталонным дизайном, вид спереди
Sapphire RADEON HD 5850 1024MB PCI-E Reference card ATI RADEON HD 5870

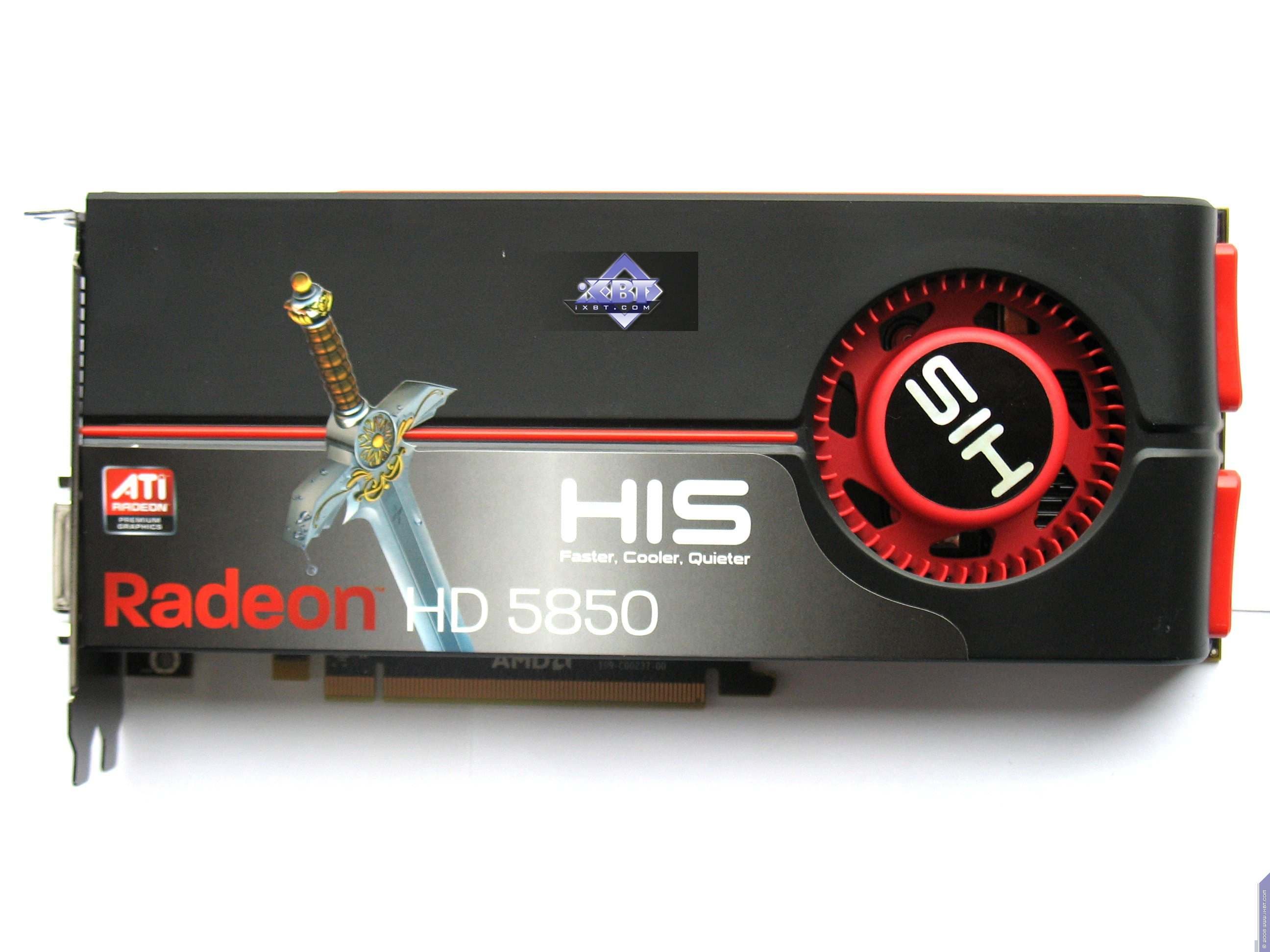

HIS RADEON HD 5850 1024MB PCI-E

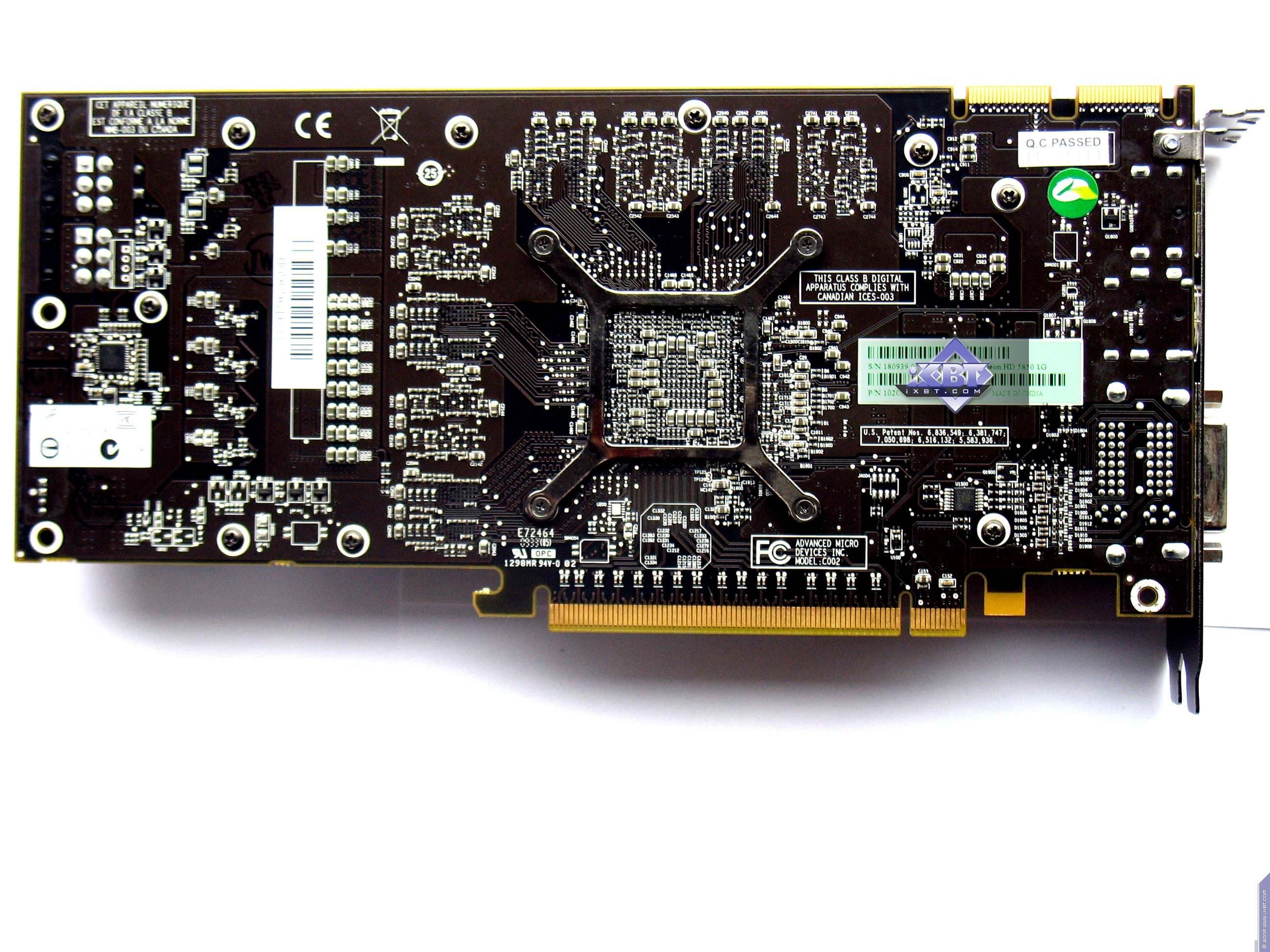

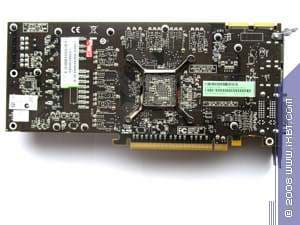

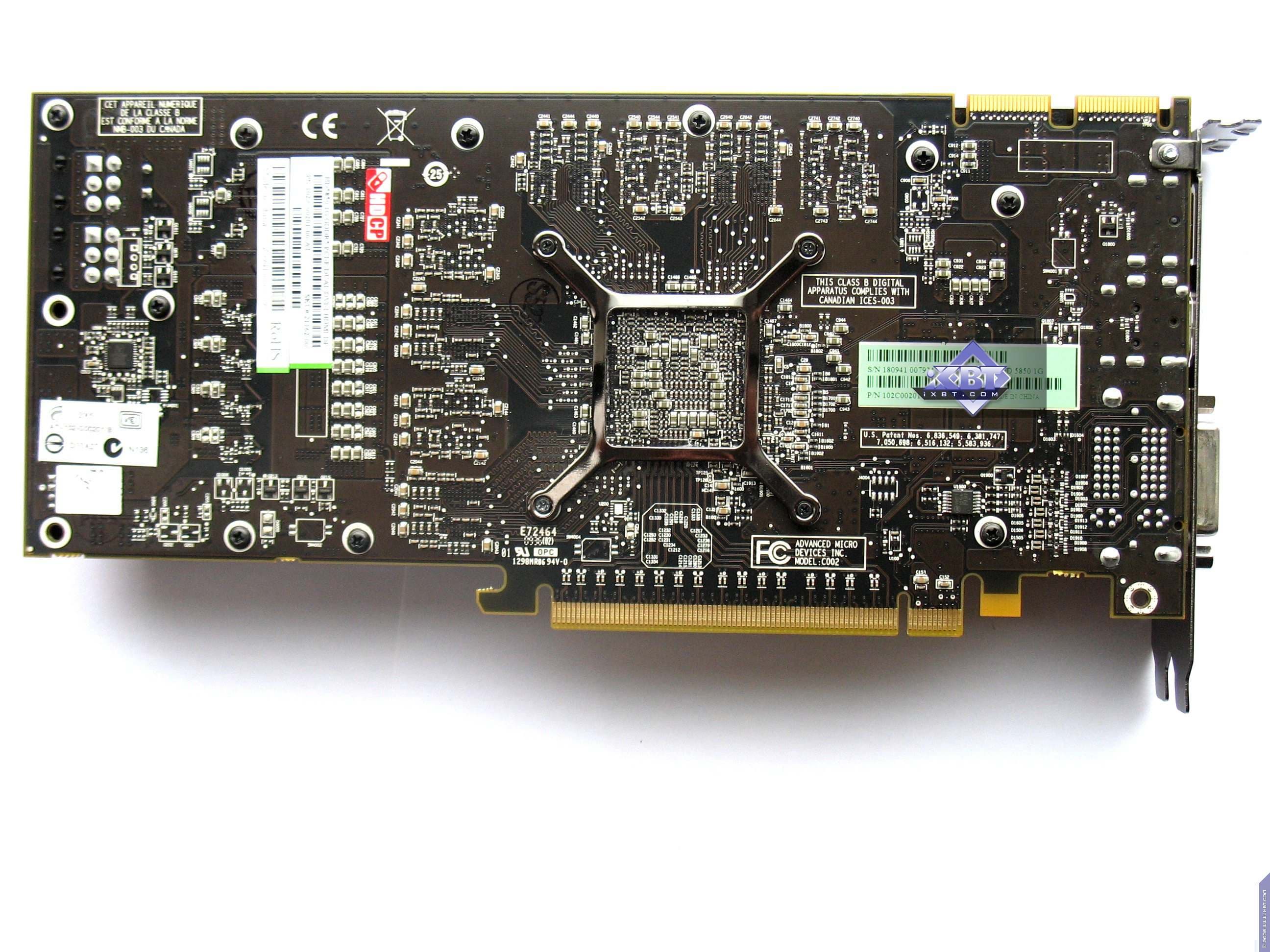

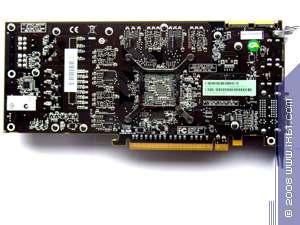

Сравнение с эталонным дизайном, вид сзади
Sapphire RADEON HD 5850 1024MB PCI-E Reference card ATI RADEON HD 5870
HIS RADEON HD 5850 1024MB PCI-E




Очевидно, что 5850 отличается по дизайну от своего старшего собрата 5870, причем почти все различия - в силовом блоке и длине PCB. Также мы прекрасно видим, что обе видеокарты похожи друг на друга как 2 капли воды (и базируются на основе reference дизайна).

Это означает, что обе карты произведены на одной фабрике, и потому ничем друг от друга не отличаются (кроме наклеек). Это как раз и доказывает, что все первые выпуски очень дорогих и сложных в производстве карт - это произведенные на сторонних фабриках по заказу чипмейкера (AMD или Nvidia) продукты. А партнеры типа Asus, HIS, Sapphire, Gigabyte и др. просто покупают уже готовые карты, приклеивают свои стикеры и пакуют в свои коробки.

Только после того, как они налаживают собственное производство, то в свет выходят разные вариации Turbo, OC, SE и т.п. Где карта своего уже дизайна комплектуется особой системой охлаждения, а также как правило, увеличиваются частоты работы.

Вернемся к нащим картам.

Видеокарты этой серии оснащены собственным звуковым кодеком, поэтому для передачи звукового потока на HDMI (либо непосредственно, либо с помощью переходника DVI-to-HDMI) ничего больше не требуется.

Особо заметим, что питание осуществляется с помощью ДВУХ разъемов, но оба 6-пиновые.

Подключение к аналоговым мониторам с d-Sub (VGA) производится через специальные адаптеры-переходники DVI-to-d-Sub. Также с серийными картами поставляются переходники DVI-to-HDMI (мы помним, что данные ускорители поддерживают полноценную передачу видео и звука на HDMI-приемник), поэтому проблем с такими мониторами также не должно быть. К тому же продукт уже оснащен один разъемом HDMI. Следует напомнить ОЧЕНЬ ВАЖНУЮ ЧЕРТУ HD 5xxx серии - способность одновременного вывода изображения на ТРИ приемника (монитора).

Максимальные разрешения и частоты:

  • 240 Hz Max Refresh Rate
  • 2048 x 1536 x 32bit x85Hz Max - по аналоговому интерфейсу
  • 2560 x 1600 @ 60Hz Max - по цифровому интерфейсу (для DVI-гнезд с Dual-Link / HDMI)

По поводу HDTV. Одно из исследований также проведено, и с ним можно ознакомиться здесь.

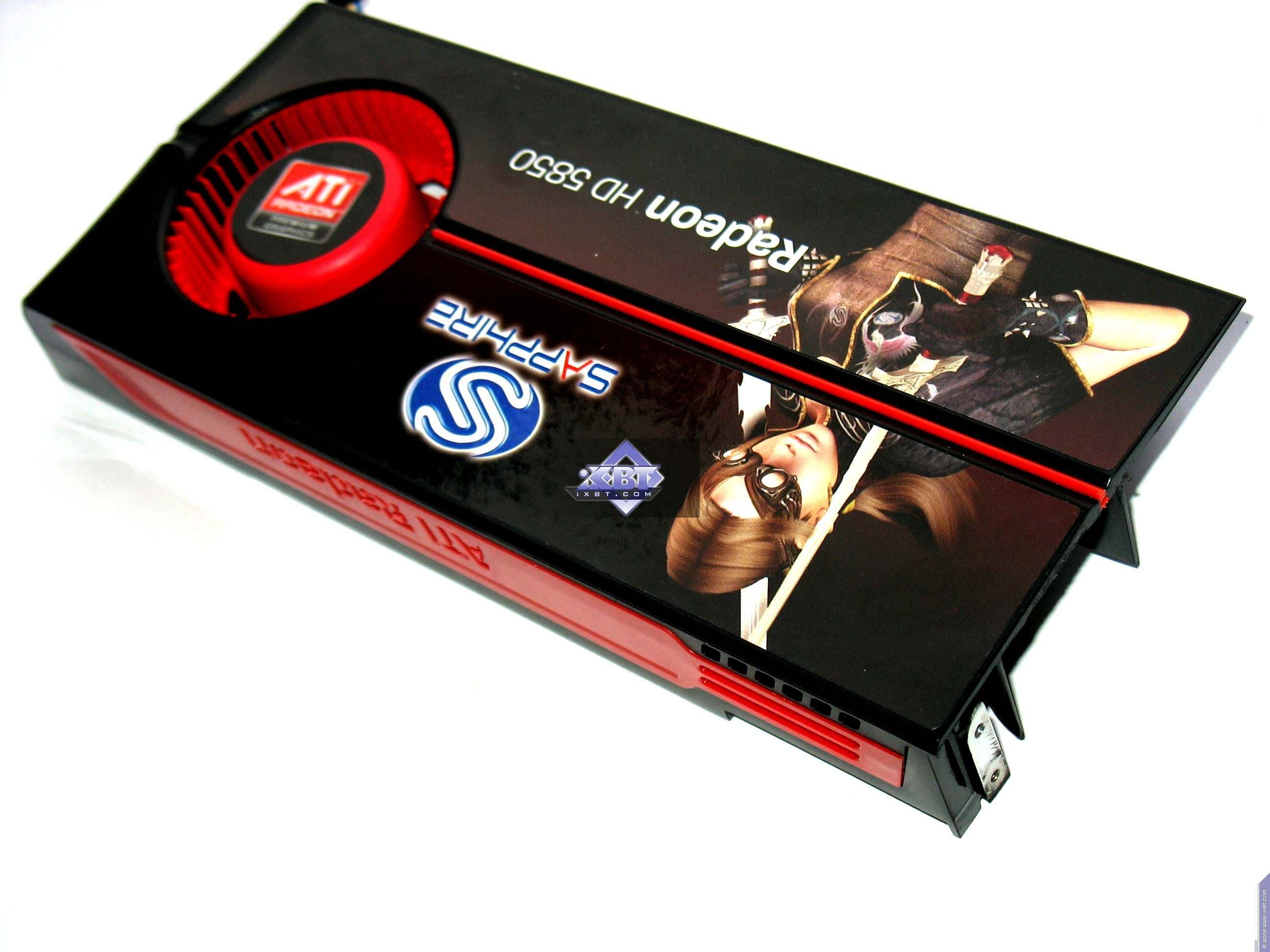

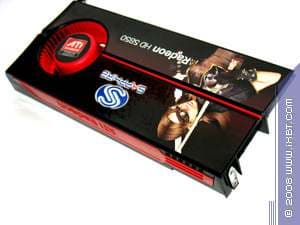

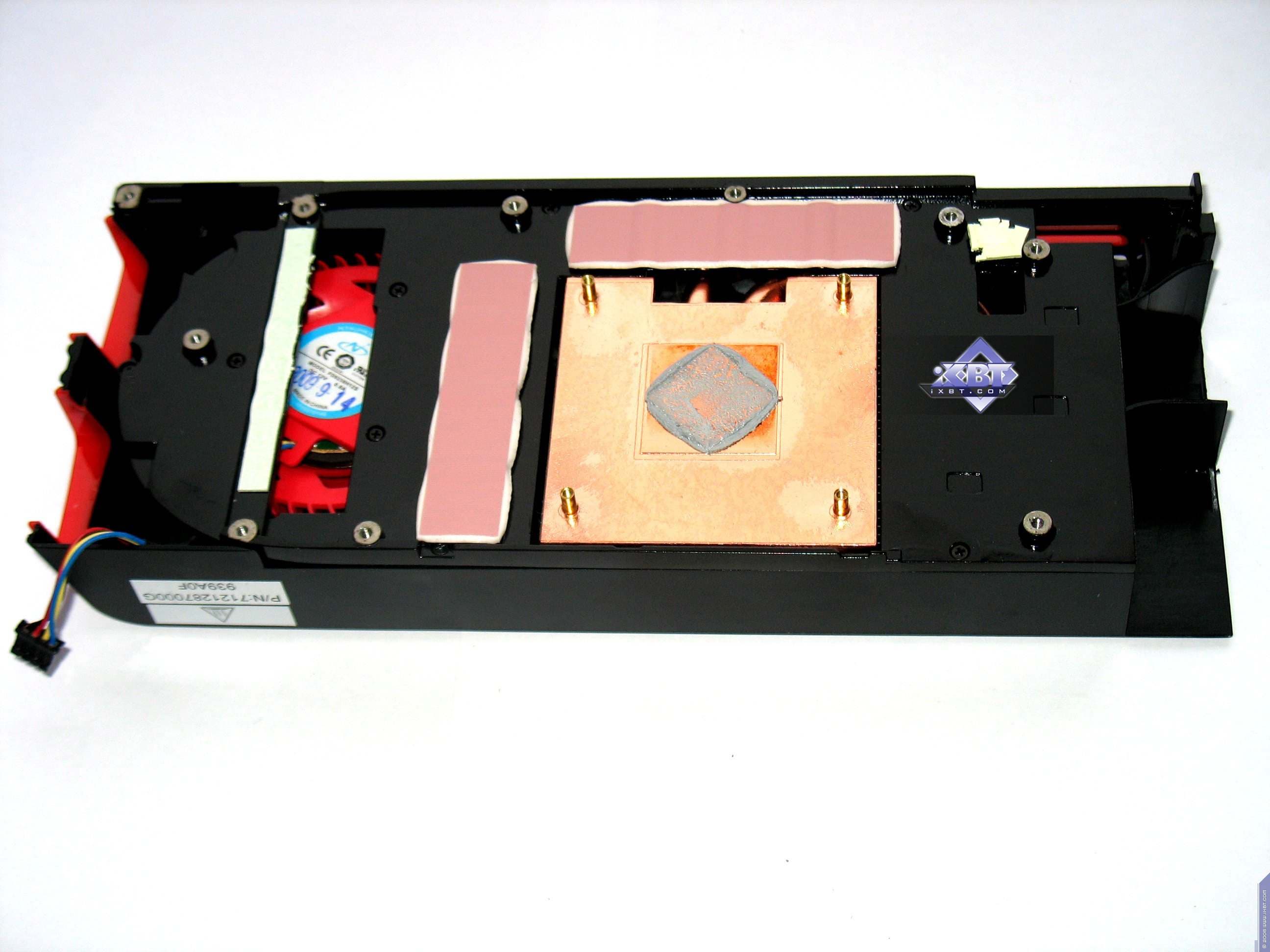

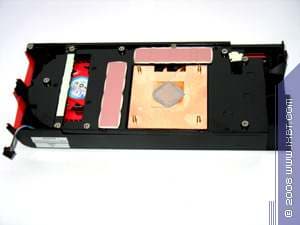

Теперь о кулере. Система охлаждения принципиально не отличается от того варианта, что мы видели еще на RADEON HD 5870. Уменьшены лишь размеры радиатора.

Это цилиндрического типа кулер, прогоняющий воздух с помощью установленной на одном конце турбины через радиатор внутри длинного пластикового корпуса. Горячий воздух выбрасывается за пределы системного блока, поэтому карта с СО занимает 2 слота. Мы изучили это устройство на основе карты от Sapphire.

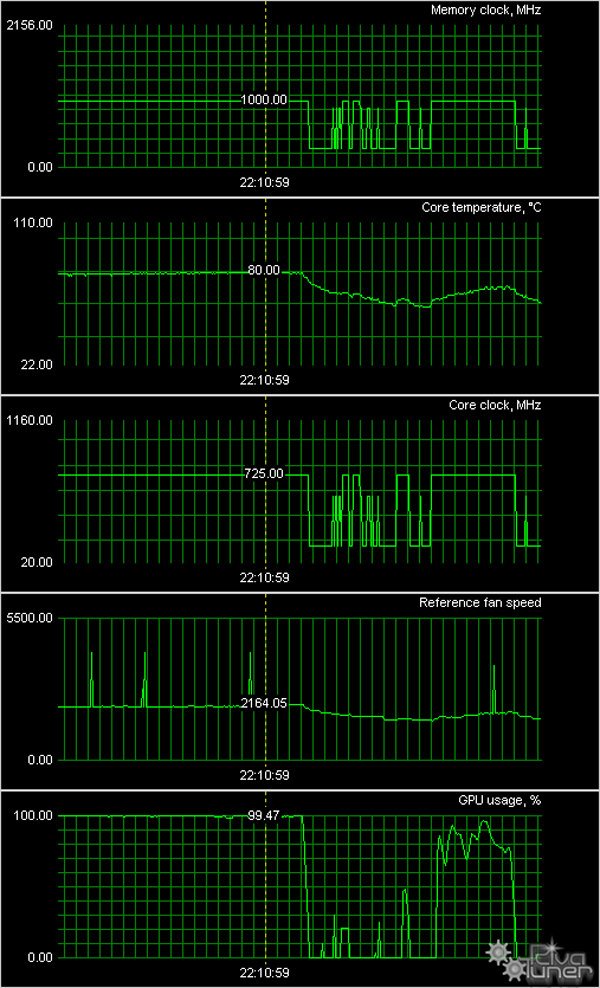

Мы провели исследование температурного режима с помощью утилиты RivaTuner (автор А.Николайчук AKA Unwinder) и получили следующие результаты:

ATI RADEON HD 5850 1024MB PCI-E



Как мы видим, нагрев не критичен и не превышает 80 градусов по ядру, что является хорошим показателем для современных ускорителей Hi-End уровня. При этом кулер остается тихим.

Теперь о комплектации.

Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами, DVI-to-VGA-адаптер, CrossFire адаптер, а также разветвитель внешнего питания. Ниже мы покажем, что предлагается к каждой карте дополнительно.

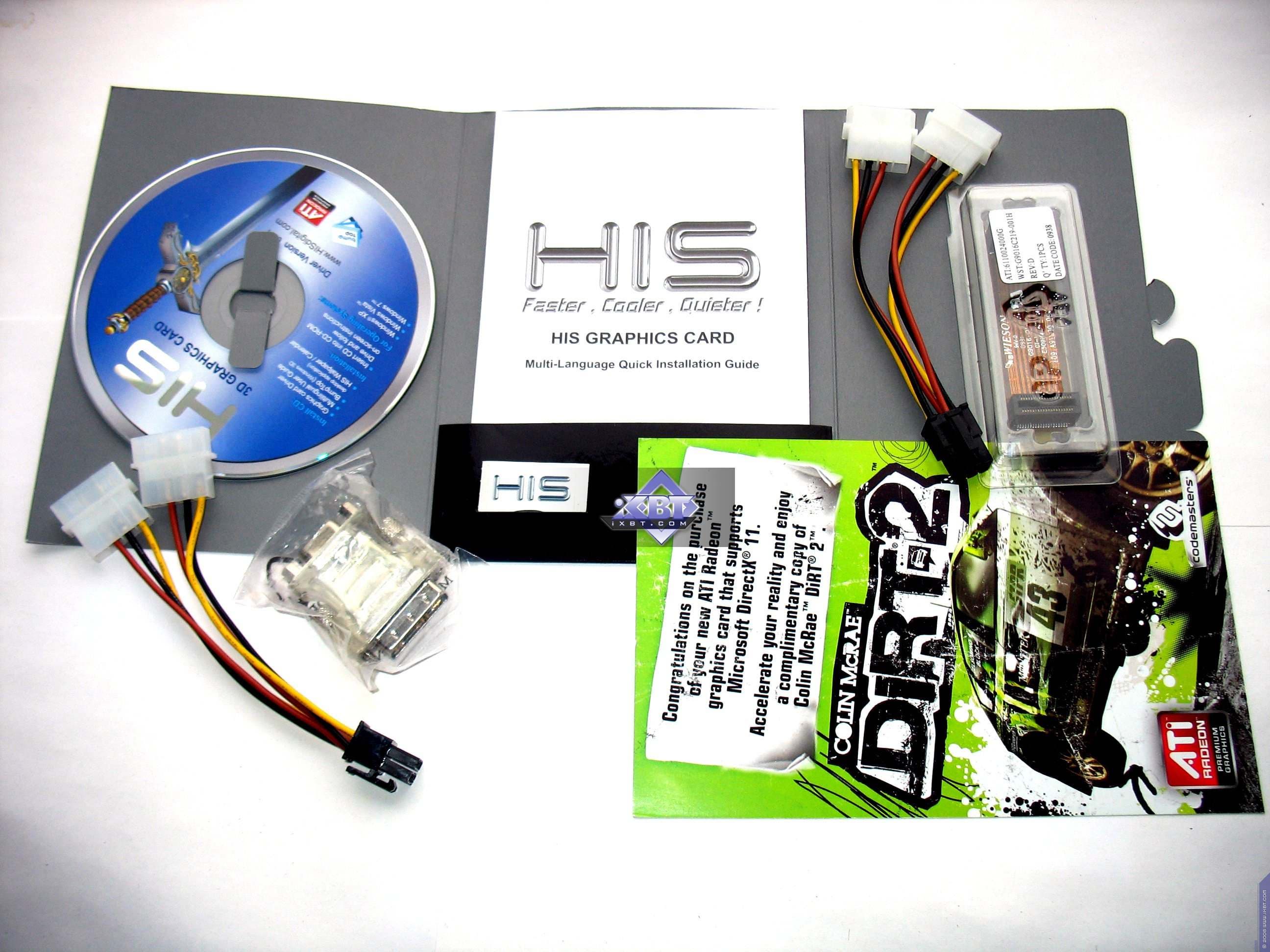

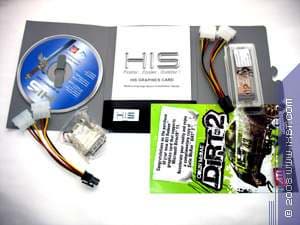

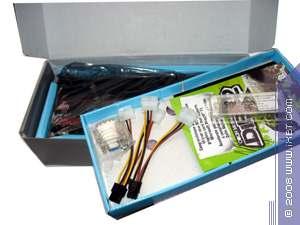

HIS RADEON HD 5850 1024MB PCI-E
Комплект поставки соответствует базовому, плюс игра Dirt2. Особо отметим упаковку диска, руководства пользователя с наклейкой в один стильный конверт.

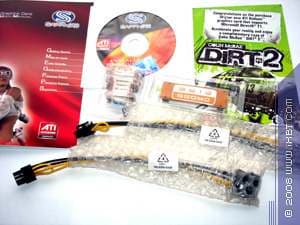

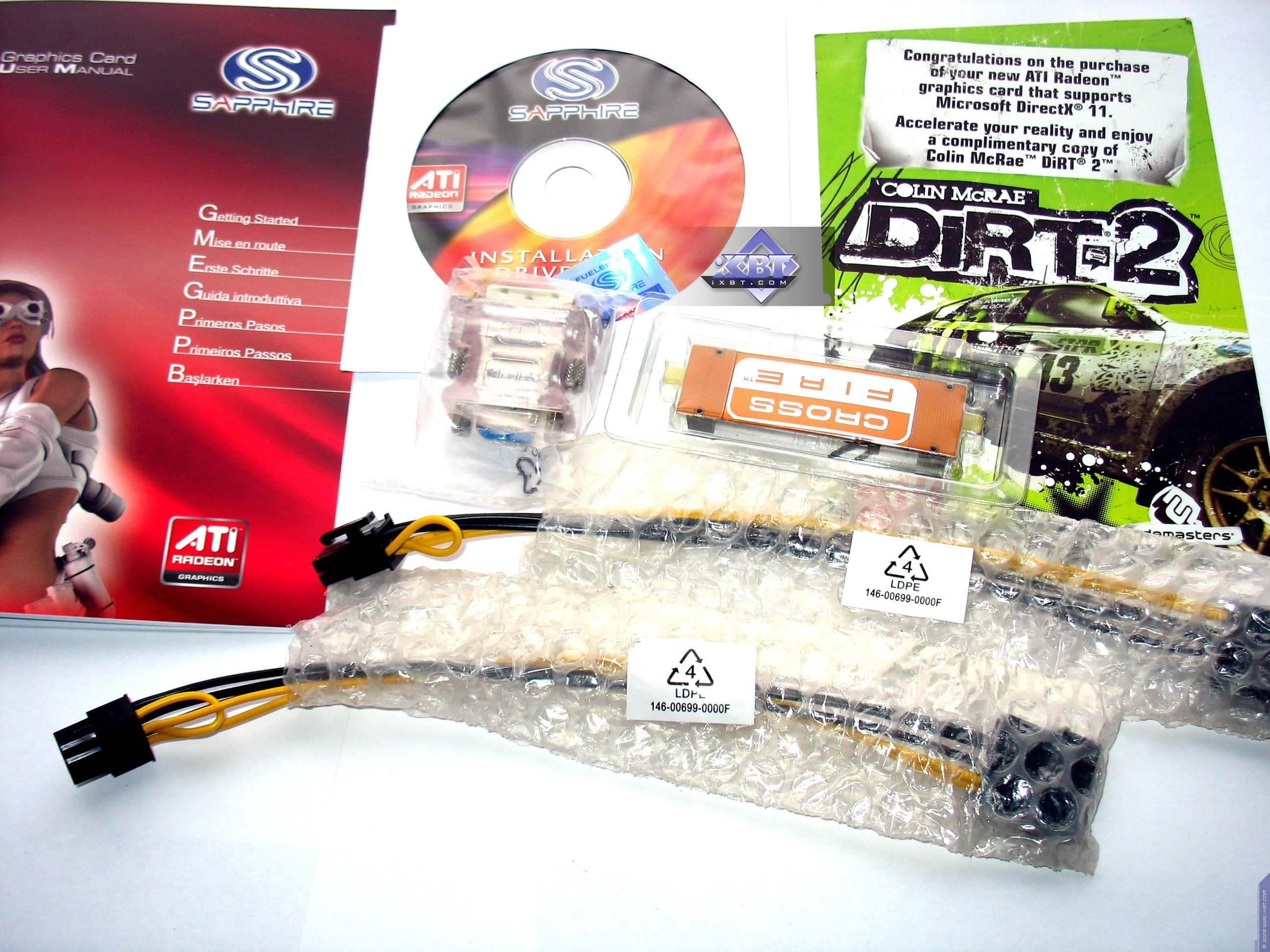

Sapphire RADEON HD 5850 1024MB PCI-E
Аналогичный комплект.

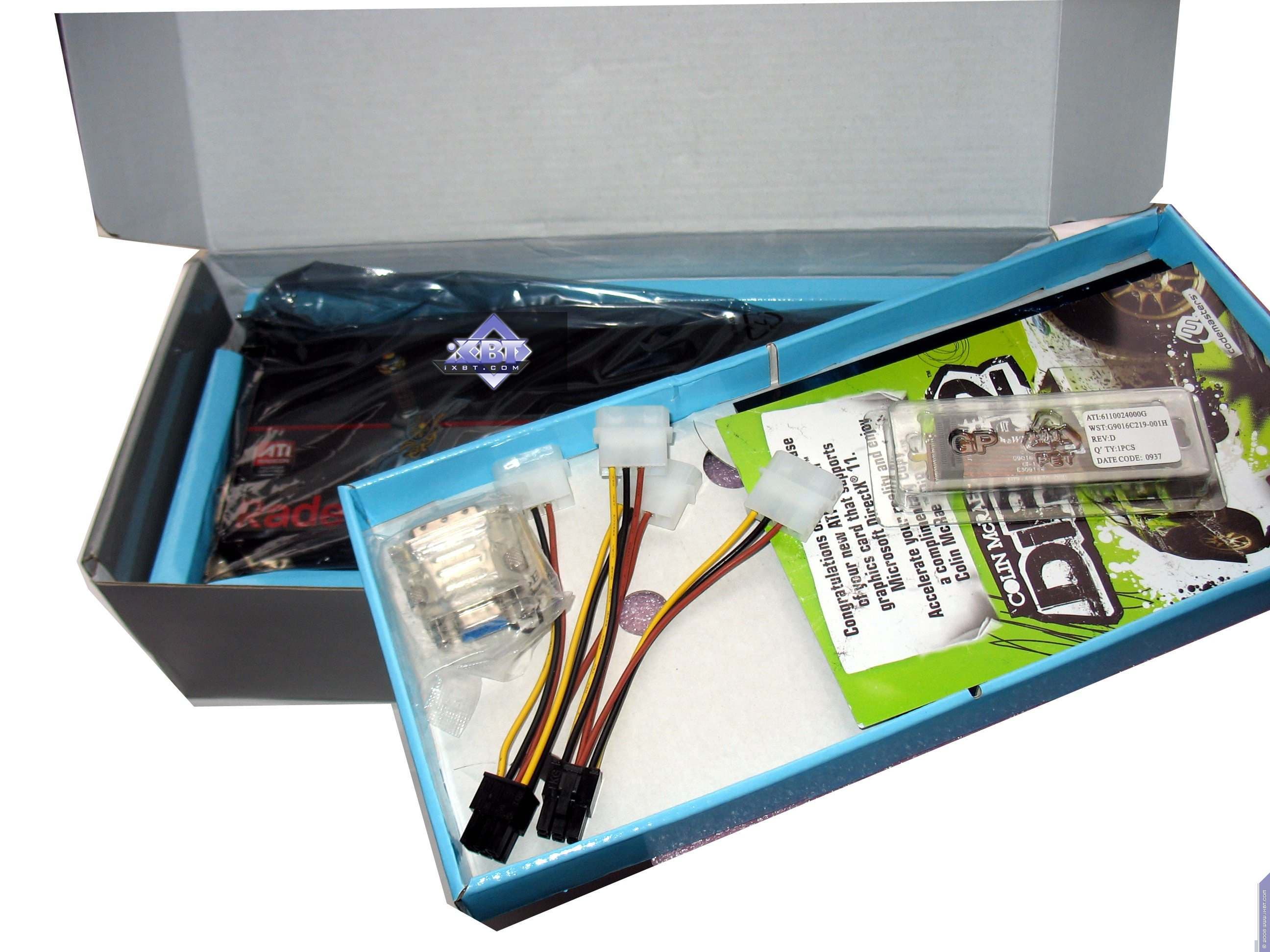

Упаковки.

HIS RADEON HD 5850 1024MB PCI-E

Как я уже говорил не так давно, дизайнеры HIS решили сильно изменить упаковку своих карт, при этом супер-обложке предложен вертикальный дизайн, в котором можно заметить старый забытый когла-то во времен марки Excalibur меч. Внутри коробки - фирменные боксы с логотипом, и карта надежно закреплена в своем отсеке.

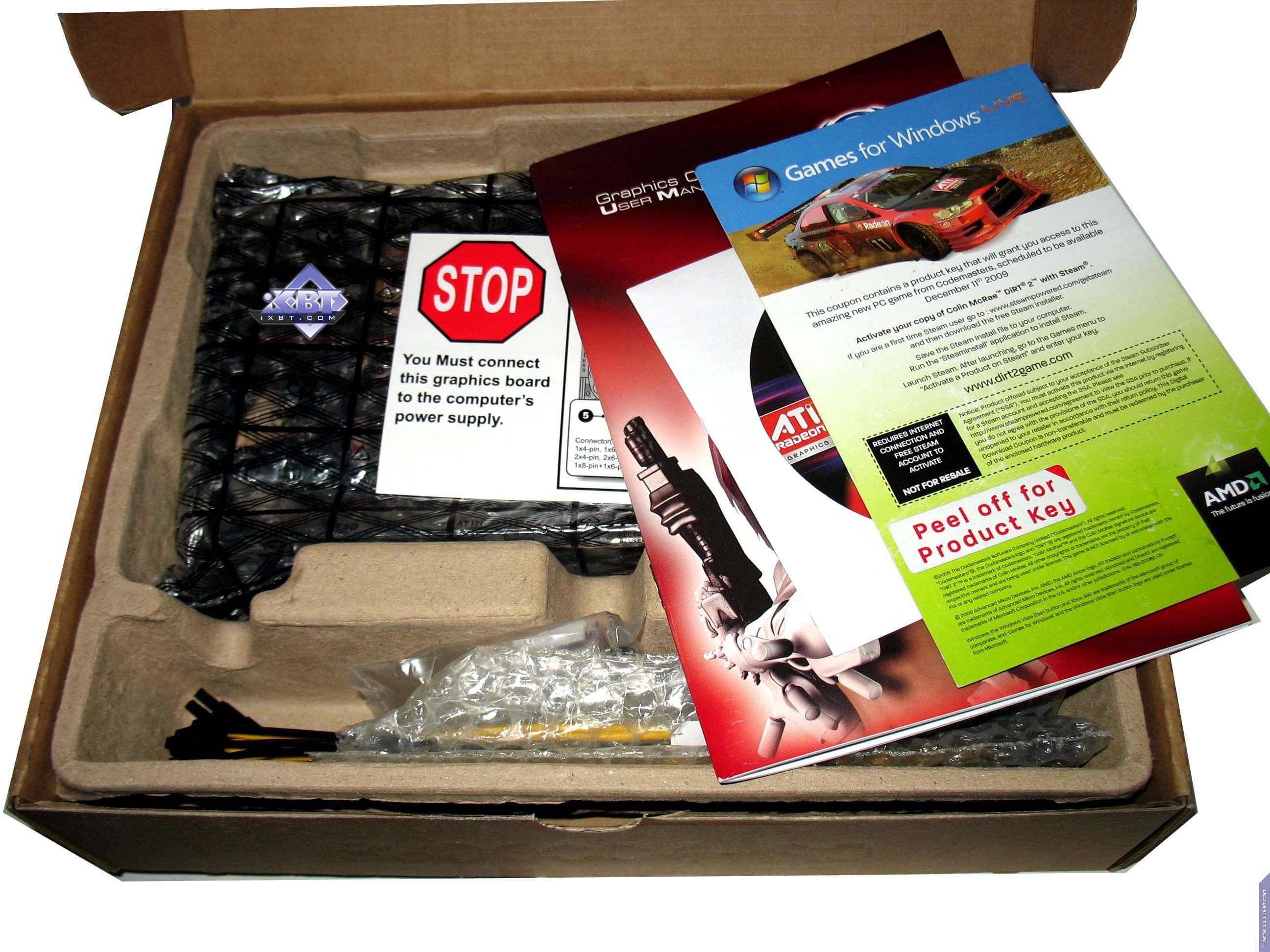

Sapphire RADEON HD 5850 1024MB PCI-E

И в данном случае мы видим новый стиль упаковки: карта помещена в отсек из папье-маше, когда как остальной комплект в отдельной коробочке под картой.





Установка и драйверы

Конфигурация тестового стенда:

  • Компьютер на базе Intel Core I7 CPU 920 (Socket 1366 LGA)
    • процессор Intel Core I7 CPU 920 (2667 MHz);
    • системная плата Asus P6T Deluxe на чипсете Intel X58;
    • оперативная память 3 GB DDR3 SDRAM Corsair 1066MHz;
    • жесткий диск WD Caviar SE WD1600JD 160GB SATA.
    • блок питания Tagan TG900-BZ 900W.
  • операционная система Windows Vista 32bit SP1; DirectX 10.1;
  • монитор Dell 3007WFP (30").
  • драйверы ATI версии CATALYST 9.10; Nvidia версии 191.07.

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Far Cry 2 (Ubisoft) — DirectX 10.0, shaders 4.0 (HDR), для тестирования использовалась утилита из комплекта игры (уровень Middle). Все настройки выставлены на максимальное качество.

  • S.T.A.L.K.E.R. Clear Sky 1.507 (GSC Game World/THQ) — DirectX 10.0, демо для запуска. Файлы надо положить в рабочий каталог игры, где все savegames (Documents and settings). После запуска игры, загрузить уровень ixbt4 и, выйдя в консоль, запустить демо: demo_play ixbt4. Настройки тестирования — maximum (ВКЛЮЧЕНО ДИНАМИЧЕСКОЕ ОСВЕЩЕНИЕ). Поэтому игра не поддерживает AA.

  • 3DMark Vantage 1.01 (FutureMark) — DirectX 10.0, shaders 4.0, мультитекстурирование, настройки тестирования — Extreme

  • CRYSIS 1.2 (Crytek/EA), DirectX 10.0, shaders 4.0, (батник и демо для запуска), настройки тестирования - Very High, используется уровень RESCUE).

  • CRYSIS Warhead (Crytek/EA), DirectX 10.0, shaders 4.0, (батник и демо для запуска), настройки тестирования - Very High, используется уровень CARGO).

  • Company Of Heroes Opposing Fronts (Relic Entertainment/THQ) — DirectX 10.0, shaders 4.0, батник для запуска. После вхождения в игру вызвать опцию настроек, выбрать раздел по графике и нажать на кнопку с тестом. Тестирование проводилось при максимальном качестве.

  • World In Conflict 1.007 (Massive Entertainment/Sierra) — DirectX 10.0, shaders 4.0, После вхождения в игру вызвать опцию настроек, выбрать раздел по графике и нажать на кнопку с тестом. Тестирование проводилось при максимальном качестве (very high с регулировкой АА и АФ).

  • Devil May Cry 4 (CAPCOM) — DirectX 10.0, настройки тестирования — Super High (c регулировкой АА и АФ). Использовались результаты тестирования по Scene 1.

  • Lost Planet Extreme Condition Colonies Edition (CAPCOM) — DirectX 10.0, настройки тестирования — Super High (c регулировкой АА и АФ). Использовались результаты тестирования по Scene 1.



Внимание! Насчет набора тестовых инструментов!

В обновленном и дополненном материале, посвященном инструменту тестирования FRAPS, мы наглядно показали, как неточны и ненадежны тесты, полученные с помощью этой утилиты, а иного инструмента, кроме встроенных в игры бенчмарков, у тестеров и нет.

Поэтому мы считаем, что пусть набор тестовых игр будет не столь большим, но все тесты будут прозрачными, точными, и, главное, прекрасно отражающими картину соотношения ускорителей.



Производительность видеокарт

Важно! Придя к решению о самостоятельном выборе трехмерного ускорителя, то бишь видеокарты в своем компьютере, пользователь должен осознавать, что он меняет одну из основных составляющих работы его системного блока, которая может потребовать дополнительной настройки для лучшего быстродействия или включения ряда качественных функций. Это не конечный потребительский продукт, а лишь одно звено среди всех комплектующих компьютера. И поэтому пользователь должен понимать, что для получения наибольшей отдачи от новой видеокарты ему придется познать некоторые азы трехмерной графики. Да и графики в целом. Если он не хочет этим заниматься, то не стоит приступать к самостоятельному апгрейду в этом плане. Лучше приобретать готовые системные блоки с уже настроенным ПО (а также он будет обеспечен технической поддержкой со стороны компании-сборщика такого системника), либо приставки для игр, где не нужно ничего настраивать - все, что нужно, уже включено в самой игре.

Читатели, которые хорошо разбираются в трехмерной графике, смогут разобраться, посмотрев диаграммы далее, и сделают для себя вывод. А для новичков и тех, кто только-только занялся вопросом выбора видеокарты, мы сделаем некоторые пояснения.

Во-первых, есть смысл ознакомиться с нашими краткими справочниками по семействам современных видеокарт и процессоров, на основе которых они выпускаются. Следует отметить частоты работы, поддержку современных технологий (шейдеры), а также конвейерную архитектуру.



Справочник по ATI RADEON X1300-1600-1800-1900-х серий

Справочник по Nvidia Geforce 7300-7600-7800-7900-х серий

Во-вторых, в разделе 3D-Video наш читатель, который только-только столкнулся с проблемой выбора видеокарты, и растерян, может ознакомиться как с азами трехмерной графики (все равно они понадобятся, ведь запуская игру, и входя в ее настройки, пользователь столкнется с такими понятиями, как текстуры, освещение и т.д.), так и с базовыми материалами по новым продуктам. Компаний, выпускающих ныне популярные графические процессоры, всего две: AMD (графикой занимается подразделение ATI) и Nvidia (есть еще Matrox, S3, однако их доля в дискретной графике сегодня меньше 1%, и потому их можно не брать во внимание). Поэтому основная масса информации разбита именно на две части. Ежемесячно выходит 3DSpeed, где как бы сводятся в одно все сравнения различных карт для разных ценовых секторов.

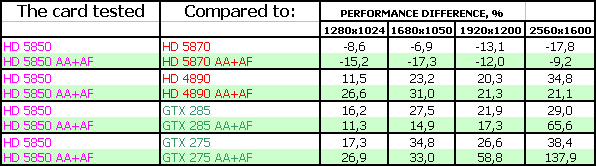

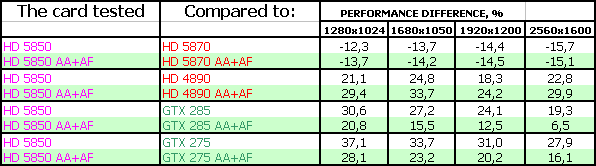

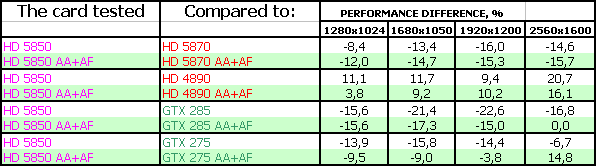

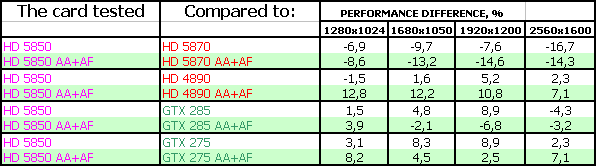

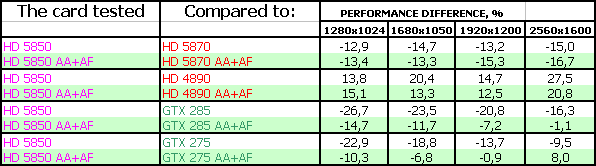

В-третьих, посмотрим на тесты рассматриваемых сегодня карт. Анализ каждого теста проводить не будем, в конце тестов подведем итоги.



Выводы

Вначале следует еще раз напомнить, что вся серия 5ххх поддерживает новый API DirectX 11, более качественную анизотропную фильтрацию, поддержку вывода изображения на три монитора (в т.ч. и в играх) и имеет иные достоинства, которые уже перечислялись в нашем базовом материале по Cypress. HD 5850 лишь несколько урезан по блокам относительно 5870, а потому менее производителен. И потому его прямой конкурент уже не GTX 285, а GTX 275. Наши тесты показали, что, несмотря на некоторые проигрыша, в целом успех у 5850 налицо в сравнении с GTX 275, да и против более дорогого GTX 285 выступает весьма неплохо (с учетом перспективности ускорителей, ведь все GTX-Карты поддерживают только DirectX 10).

Обе карты имеют в комплекте поставки игру Dirt2, которая, судя по всему, распространяется с каждым 58хх самой компанией AMD.

HIS RADEON HD 5850 1024MB PCI-E - копия эталонной карты, мало чем отличается от оной, потому все вышеизложенное справедливо и для этого продукта.

Sapphire RADEON HD 5850 1024MB PCI-E - выводы аналогичные.

Так что, дорогие читатели, при покупке не только HD 5870, но и 5850 смотрите на цену. И берите то, что дешевле. И не покупайтесь на громкие брендовые имена, потому что все равно все 5850 одинаковы. Во всяком случае, на момент конца ноября 2009. А там посмотрим.

Выбор, как обычно, за нашими читателями. Мы лишь даем информацию о том или ином продукте, но не делаем прямых указаний по выбору того или иного изделия.

Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые карты Конкуренты
HD 5850 - $59(1) GTX 285 - $100(3)
HD 5850 - $59(1) GTX 275 - $759(на 11.01.16)
HD 5850 - $59(1) HD 4890 - Н/Д(0)


Благодарим компании
Sapphire Russia
и лично Константина Мартыненко

HIS Russia
и лично Peter Yeung

за предоставленные видеокарты для тестирования



Блок питания для тестового стенда предоставлен компанией TAGAN

Корпус ThermalTake 8430 для тестового стенда предоставлен компанией 3LOGIC

Монитор Dell 3007WFP для тестовых стендов предоставлен компанией Nvidia
