AMD Radeon HD 7730

Самый младший представитель среднего класса ускорителей


Содержание

Казалось бы, возраст линейки Radeon HD 7xxx уже приличный, в полном составе она существует больше года, не так давно к ней присоединился Radeon HD 7790. Уже вроде бы некуда и незачем выпускать продукты в рамках 7ххх. Однако осталась небольшая «прореха» между Radeon HD 6670 (GDDR3-версия) и Radeon HD 7750. Сейчас в этой нише находится 6670, укомплектованный памятью GDDR5, и таких карт меньшинство; как раз на их замещение и направится Radeon HD 7730. Конкурировать он будет одновременно с Geforce GT 630 и 640, находясь на ценовой линейке как раз между ними.

О деталях архитектуры поведает, как обычно, Алексей Берилло.

Часть 1: Теория и архитектура

В нынешнее трудное время, когда новых графических процессоров нет и какое-то время не предвидится, да и рынок вот уже несколько месяцев как стабилен, производителям видеочипов довольно трудно заинтересовывать покупателей новой продукцией. Приходится придумывать какие-то «свежие» решения на базе уже имеющихся GPU и затыкать ими даже маленькие дырки в продуктовой линейке. Или потихоньку спускать решения новых семейств в те диапазоны, где ранее продавались платы предыдущего поколения. В случае модели Radeon HD 7730 компании AMD, которую мы сегодня рассмотрим, получилось и то и другое.

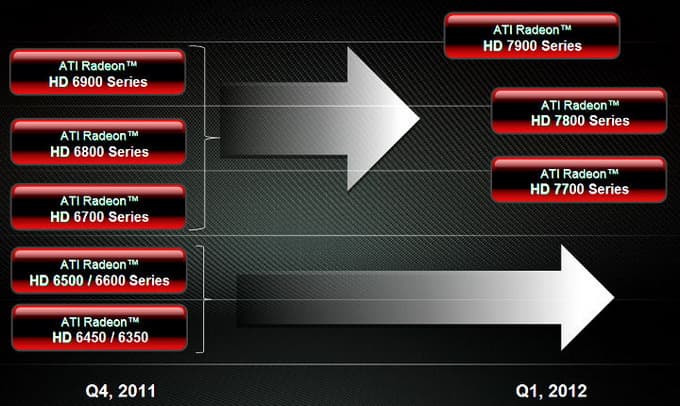

История появления новинки довольно проста. Как вы помните, более года назад компания AMD выпустила сначала топовые решения семейства Radeon HD 7900, затем второй волной стали не видеокарты серии Radeon HD 7800, следующие в линейке на ступеньку ниже, а самые младшие модификации видеоплат на базе GPU новой архитектуры — Radeon HD 7700. На рынке они позиционировались соответствующим образом:

Другими словами, самым недорогим в текущем поколении видеокарт AMD стало семейство Radeon HD 7700, основанное на графическом чипе с кодовым именем Cape Verde. Эти решения хоть и бюджетные, но они основаны на той же архитектуре Graphics Core Next (GCN), которую мы знаем со времён Tahiti. Функционально они соответствуют Tahiti, но имеют сниженное количество исполнительных блоков и производительность.

Но в самом нижнем сегменте до последнего времени оставались решения предыдущего поколения: Radeon HD 6500 и HD 6600 (о более слабых сериях говорить не будем, так как они давно не имеют смысла по причине того, что этот сегмент сейчас завоёван интегрированными в CPU видеоядрами). Чипы вполне подходят непритязательным пользователям, которые не особенно много играют в игры и не ставят перед собой задачу получить высокую 3D-производительность.

Да и скорость рендеринга в этом сегменте просто не является слишком важным для потребителя фактором. А вот функциональные возможности и принадлежность к современной линейке — ещё как важны! Кроме того, у конкурирующей с AMD компании Nvidia в этом сегменте есть сравнительно новые решения: Geforce GT 630 и GT 640, — и потребителю не всегда просто понять, почему он должен покупать «устаревшие» платы поколения Radeon HD 6000. Наверняка именно по этой причине и было решено создать Radeon HD 7730, урезав по скорости чип Cape Verde ещё сильнее, чем в HD 7750.

До недавнего времени о чипе и конфигурации Radeon HD 7730 ходили слухи, что новинка основана на базе нового чипа семейства Southern Islands под кодовым именем Oland, известного по OEM-моделям серии Radeon HD 8000. По своей конфигурации этот GPU действительно полностью соответствует тому, что имеет Radeon HD 7730: 384 потоковых процессора, 24 текстурных блока, 8 блоков ROP и 128-разрядная шина памяти. И всё же новинка основана на чипе Cape Verde в «облегчённой» версии LE.

В разных уголках нашей планеты модель Radeon HD 7730 вышла в разное время, что уже замечалось за AMD и ранее. В случае рыночного успеха география продаж обычно расширяется и на другие страны. Изначально видеокарта Radeon HD 7730 была выпущена для рынка стран СНГ, но затем она появилась в Японии и Европе. И сейчас на компьютерных рынках указанных стран можно найти довольно широкий ассортимент моделей Radeon HD 7730 производства компаний Sapphire, MSI, TUL (Powercolor), а также XFX. Данный факт говорит о том, что все эти поставки официальные и модель имеет определённый рыночный успех.

Оно и понятно, ведь новая бюджетная видеокарта AMD поддерживает все современные индустриальные стандарты. По возможностям Radeon HD 7730 полностью соответствует особенностям топовой серии Radeon HD 7900 и других решений текущего поколения, поэтому перед прочтением материала будет полезно ознакомиться с подробной информацией о более ранних решениях компании AMD:

Переходим к описанию технических характеристик младшей видеоплаты из серии Radeon HD 7700, основанной на GPU с кодовым названием «Cape Verde LE».

Графический ускоритель Radeon HD 7730

  • Кодовое имя чипа: «Cape Verde LE»
  • Технология производства: 28 нм
  • 1,5 млрд. транзисторов
  • Унифицированная архитектура с массивом общих процессоров для потоковой обработки многочисленных видов данных: вершин, пикселей и др.
  • Аппаратная поддержка DirectX 11.1, в том числе и шейдерной модели Shader Model 5.0
  • 128-битная шина памяти: два контроллера шириной по 64 бита с поддержкой памяти GDDR5
  • Частота ядра: 800 МГц
  • 6 (из 10 физически существующих в полноценном Cape Verde) вычислительных блоков GCN, включающих 24 SIMD-ядра, состоящих в целом из 384 (из 640) ALU для расчётов с плавающей запятой (целочисленные и плавающие форматы, поддержка точности FP32 и FP64 в рамках стандарта IEEE 754)
  • 24 (из 40) текстурных блока, с поддержкой трилинейной и анизотропной фильтрации для всех текстурных форматов
  • 8 (из 16) блоков ROP с поддержкой режимов антиалиасинга с возможностью программируемой выборки до 24 выборок на пиксель, в том числе при FP16- или FP32-формате буфера кадра. Пиковая производительность до 8 отсчетов за такт, а в режиме без цвета (Z only) — 32 отсчета за такт
  • Интегрированная поддержка до шести мониторов, включая HDMI 1.4a и DisplayPort 1.2

Спецификации видеокарты Radeon HD 7730

  • Частота ядра: 800 МГц
  • Количество универсальных процессоров: 384
  • Количество текстурных блоков: 24, блоков блендинга — 8
  • Эффективная частота памяти: 4500 МГц (4×1125 МГц) или 1800 (2×900 МГц)
  • Тип памяти: GDDR5 или DDR3
  • Объем памяти: 1 ГБ или 2 ГБ
  • Пропускная способность памяти: 72 гигабайта в сек. или 29 гигабайт в сек.
  • Вычислительная производительность (FP32): 0,6 терафлопс
  • Теоретическая максимальная скорость закраски: 6,4 гигапикселей в сек.
  • Теоретическая скорость выборки текстур: 19,2 гигатекселей в сек.
  • Шина PCI Express 3.0
  • Разъёмы: DVI Dual Link, HDMI 1.4 и D-Sub
  • Энергопотребление: от 3 до 47 Вт
  • Не требует дополнительного питания
  • Одно- или двухслотовый дизайн
  • Рекомендованная цена для рынка США: $79

Принцип наименования видеокарт компании AMD давно известен и уже долго остаётся неизменным, продолжая тенденции предыдущих серий. Самая дешёвая плата из серии видеокарт, основанных на архитектуре GCN, отличается от старшей линейки второй цифрой в индексе и, так как это младшая из моделей, имеет меньшую третью цифру в индексе — Radeon HD 7730.

С позиционированием на рынке дело обстоит следующим образом. Рекомендуемая цена для HD 7730 составляет $79, что говорит о том, что эта модель заменяет на рынке плату предыдущего поколения — HD 6670 с памятью GDDR5 и становится между HD 6670 с DDR3 и HD 7750. Что касается решений конкурента, то бюджетная новинка AMD соперничает одновременно с Geforce GT 640 и GT 630, по рекомендуемой цене находясь между ними. Но, думается, что реальный конкурент всё же GT 640.

Видеокарта AMD вышла на рынок в двух модификациях: с GDDR5- и DDR3-памятью. Из-за 128-битной шины памяти на неё можно поставить 1 или 2 гигабайта, но больший объём GDDR5-памяти оказывается слишком дорог для данного ценового сегмента, поэтому выпустили и DDR3-вариант. Так что модель с чипами GDDR5 имеет объём видеопамяти в 1 гигабайт, а DDR3-модель отличается увеличенным до 2 ГБ объёмом локальной памяти.

Пользователю остаётся выбирать между объёмом и производительностью. Если ему нужны высокие разрешения, то будет лучше взять вариант с DDR3-памятью, понимая, что эта модификация имеет меньшую пропускную способность и производительность. Ведь DDR3-чипы имеют эффективную частоту порядка 1800 МГц (а то и меньше, нужно уточнять спецификации конкретной модели) в отличие от 4500 МГц у GDDR5. Это соответствующим образом сказывается на 3D-производительности, которая, впрочем, в этом ценовом сегменте не так уж и важна.

Архитектурные и конструктивные особенности

Все особенности архитектуры Graphics Core Next (GCN) подробно описаны в статье, посвящённой анонсу флагмана компании в лице Radeon HD 7970, поэтому в этом материале лишь повторим самые важные характеристики и особенности решения. Все новые графические процессоры компании предлагают отличные возможности и производительность и при обработке графики, и в неграфических вычислениях, а также и при их смеси. Новая архитектура заметно упростила задачу оптимизации кода, разработки и поддержки, она даёт предсказуемую производительность и высокую эффективность.

Базовым блоком архитектуры является блок GCN, на его основе собраны все графические процессоры серии Southern Islands. Вычислительный блок GCN разделён на четыре подраздела, каждый из которых работает над своим потоком команд. Каждый блок GCN имеет выделенное локальное хранилище данных для объёмом 64 КБ для обмена данными или расширения локального регистрового стека. Также блок имеет кэш-память первого уровня с возможностью чтения и записи и полноценный текстурный конвейер с блоками выборки и фильтрации. Каждый из имеющихся блоков GCN способен заниматься планированием и распределением команд сам, и один вычислительный блок может исполнять до 32 независимых потоков команд. Посмотрим на блок-схему чипа Cape Verde LE:

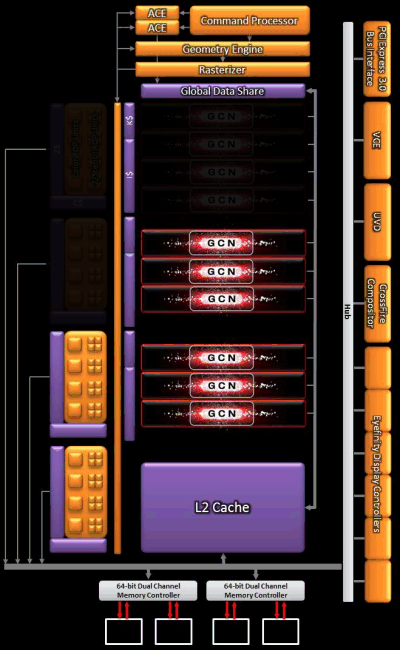

На схеме показан графический процессор, на котором основана модель Radeon HD 7730, «урезанный» по вычислительным блокам. Всего в чипе Cape Verde 10 вычислительных блоков архитектуры GCN, но в случае с самым младшим решением серии Radeon HD 7700 было решено отключить четыре из них, и поэтому количество активных блоков стало равно 6, что соответствует 384 потоковым процессорам. Так как каждый блок GCN имеет в своём составе по 4 текстурных блока, то итоговая цифра количества TMU для новой модели составляет 24 блока TMU.

Интересно, что и количество блоков ROP в HD 7730 было урезано, хотя контроллеров памяти осталось два, как у HD 7770. Половина блоков ROP в этом чипе отключена, и их осталось лишь 8 штук. А вот шина памяти у Cape Verde LE 128-битная, собранная из двух 64-битных каналов. Что ровно столько же, что и у более мощных решений бюджетного семейства. Впрочем, в одной из модификаций новинки ПСП традиционно урезана при помощи медленной DDR3-памяти. А вот применение быстрой GDDR5-памяти во второй даёт весьма высокую для таких решений пропускную способность в 72 ГБ/с.

Как и топовый чип, Cape Verde LE имеет в своём составе тесселятор последнего поколения, отличающийся оптимизациями по буферизации и кэшированию, что позволяет повысить производительность обработки геометрии, по сравнению с серией Radeon HD 6000. Да и все остальные технологии компании AMD, которые были внедрены и улучшены в новых видеочипах линейки Radeon HD 7000, новинкой поддерживаются. Вот их неполный список: PowerTune, ZeroCore, Eyefinity 2.0, HD3D, Steady Video, улучшение качества текстурной фильтрации и др. Обо всех них можно прочитать в статьях, ссылки на которые даны выше, в частности в материале «AMD Radeon HD 7970: новый однопроцессорный лидер». Даже младшая модель Radeon HD 7730 поддерживает все указанные возможности, в том числе AMD Eyefinity 2.0 с выходом на шесть мониторов (впрочем, тут пользователя будут ограничивать физически имеющиеся на плате разъёмы), а также имеет улучшенный блок декодирования и кодирования видеоданных, что весьма важно для недорогой видеокарты.

Производители выпускают платы Radeon HD 7730 собственного дизайна, и модификации с разным типом памяти обычно отличаются друг от друга и по другим показателям. Так, DDR3-варианты в исполнении разных производителей могут иметь низкопрофильное исполнение и упрощённую систему охлаждения, а GDDR5-варианты отличаются иными кулерами, полнопрофильным исполнением и двухслотовым конструктивом. На задней панели всех плат расположены следующие выходные разъёмы: HDMI, D-Sub и DVI. Энергопотребление у новой модели младшего ценового диапазона невелико, поэтому она не требует дополнительного питания, довольствуясь тем, что получает по разъёму PCI-Express.

Рассматриваемая модель серии Radeon HD 7730 является интересным вариантом для тех пользователей, которые хотят перейти на современные видеокарты с поддержкой DirectX 11 и других новых технологий, но хотят обойтись небольшой суммой денег и не требуют высокой 3D-производительности в современных технологичных играх. Зато эта видеокарта обеспечивает все необходимые возможности и должна дать неплохую производительность за свои деньги. Скорость нового решения в играх мы рассмотрим в третьей части статьи, а сейчас подошло время исследования производительности новинки компании AMD в наборе синтетических тестов. Несмотря на то, что решение бюджетное, будет интересно узнать, насколько сильно сказалось урезание функциональных блоков в чипе Cape Verde, сравнив производительность бюджетной новинки Radeon HD 7730 со скоростью соседних моделей в линейке, а также конкурирующих видеокарт Nvidia.
