ASUS Extreme N6800 Ultra 256MB
ASUS Extreme N6800GT 256MB
ASUS N6600GT 128MB AGP
ASUS Extreme AX850XT Platinum 256MB
ASUS Extreme AX800XL 256MB
на базе NVIDIA GeForce 6800Ultra/6800GT/6600GT и
ATI RADEON X850 XT PE/X800XL



СОДЕРЖАНИЕ

  1. Введение
  2. Особенности видеокарты
  3. Конфигурации стендов, список тестовых инструментов
  4. Результаты тестов: сводные диаграммы производительности
  5. Выводы


Март на исходе, а зима все не хочет нас покидать, и по-прежнему холода, снег и метели не дают весне дорогу.

А ведь были годы, когда в это время снег почти весь растаял, сияло солнце. Впрочем, все это будет, весна никуда не денется, а с ней придут и предвестники тепла, которое столь неприятно для современных 3D-ускорителей, особенно High-End уровня, ведь их нагрев сам по себе уже очень значителен.

Даже то, как грелся пресловутый GeForce FX 5800 Ultra с FlowFX, покажется не столь великим потрясением (как это было в конце 2002 года). Поэтому наличие продувки внутри современных корпусов на сегодня является почти обязательной вещью. Более подробно об этом читайте ниже.

Итак, новинки от фирмы ASUSTeK, столь давней обитательницы российского рынка. Они касаются продуктов на базе чипов как от ATI, так и от NVIDIA. Как известно, компания работает по универсальной схеме, сотрудничая с обоими производителями графических процессоров (впрочем, как и многие другие бренды). Поэтому весьма интересно будет узнать, что нового появилось под маркой ASUS для PCI-E сектора, да и 6600GT AGP весьма актуален на сегодня.

Сразу замечу, что все видеокарты, кроме одной (на базе RADEON X850 XT PE), производства самой ASUSTeK, а вот X850 XT, как известно, пока выпускаются на одном заводе по заказу ATI, и поэтому все на одно лицо (только лишь HIS установил свою систему охлаждения). Полагаю, что рассказывать о том, что такое PCI-E карты и зачем они нужны, нет смысла, и много раз говорилось об этом. Сегодня этот сектор интенсивно развивается.

Платы


ASUS Extreme N6800 Ultra 256MB
Интерфейс: PCI-Express x16

Частоты (чип/физическая по памяти (эффективная по памяти): 425/550 (1100) MHz (номинал — 400-425/550 (1100) МГц)

Ширина шины обмена с памятью: 256bit

Число вершинных конвейеров: 6

Число пиксельных конвейеров: 16

Размеры: 220x100x32mm (последняя величина — максимальная толщина видеокарты).

Цвет текстолита: темно-синий.

Выходные гнезда: 2xDVI, S-Video.

VIVO: нет

TV-out: интегрирован в GPU.

ASUS Extreme N6800GT 256MB
Интерфейс: PCI-Express x16

Частоты (чип/физическая по памяти (эффективная по памяти): 350/500 (1000) MHz (номинал — 350/500 (1000) МГц)

Ширина шины обмена с памятью: 256bit

Число вершинных конвейеров: 6

Число пиксельных конвейеров: 16

Размеры: 220x100x17mm (последняя величина — максимальная толщина видеокарты).

Цвет текстолита: темно-синий.

Выходные гнезда: 2xDVI, S-Video.

VIVO: нет

TV-out: интегрирован в GPU.

ASUS N6600GT 128MB AGP
Интерфейс: AGP 2x/4x/8x

Частоты (чип/физическая по памяти (эффективная по памяти): 520/510 (1020) MHz (номинал — 500/450 (900) МГц)

Ширина шины обмена с памятью: 128bit

Число вершинных конвейеров: 3

Число пиксельных конвейеров: 8

Размеры: 175x100x18mm (последняя величина — максимальная толщина видеокарты).

Цвет текстолита: темно-синий.

Выходные гнезда: DVI, d-Sub, S-Video.

VIVO: нет

TV-out: интегрирован в GPU.

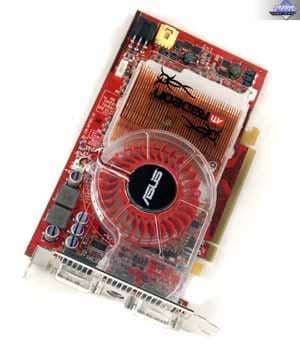

ASUS Extreme AX850XT Platinum 256MB
Интерфейс: PCI-Express x16

Частоты (чип/физическая по памяти (эффективная по памяти): 540/590 (1180) MHz (номинал — 540/590 (1180) МГц)

Ширина шины обмена с памятью: 256bit

Число вершинных конвейеров: 6

Число пиксельных конвейеров: 16

Размеры: 190x100x36mm (последняя величина — максимальная толщина видеокарты в области кулера).

Цвет текстолита: красный.

Выходные гнезда: 2xDVI, S-Video.

VIVO: есть на базе RAGE Theater.

TV-out: интегрирован в GPU.

ASUS Extreme AX800XL 256MB
Интерфейс: PCI-Express x16

Частоты (чип/физическая по памяти (эффективная по памяти): 400/495 (990) MHz (номинал — 400/495 (990) МГц)

Ширина шины обмена с памятью: 256bit

Число вершинных конвейеров: 6

Число пиксельных конвейеров: 16

Размеры: 190x100x17mm (последняя величина — максимальная толщина видеокарты).

Цвет текстолита: оранжевый.

Выходные гнезда: 2xDVI, S-Video.

VIVO: есть на базе RAGE Theater.

TV-out: интегрирован в GPU.

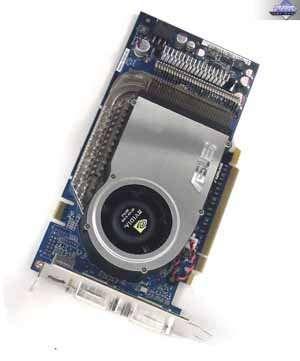

ASUS Extreme N6800 Ultra 256MB
Карта имеет 256 МБ памяти GDDR3 SDRAM, размещенной в восьми микросхемах на лицевой стороне PCB.

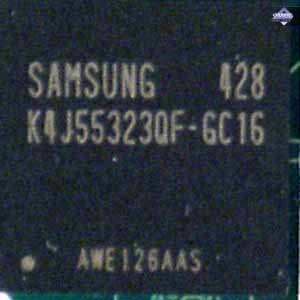

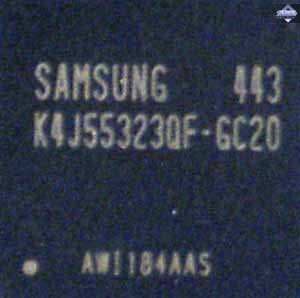

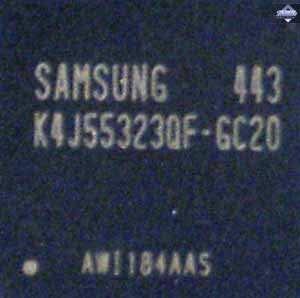

Микросхемы памяти Samsung (GDDR3). Время выборки у микросхем памяти 1,6 ns, что соответствует частоте работы 625 (1250) МГц.

ASUS Extreme N6800GT 256MB

Карта имеет 256 МБ памяти GDDR3 SDRAM, размещенной в восьми микросхемах на лицевой стороне PCB.

Микросхемы памяти Samsung (GDDR3). Время выборки у микросхем памяти 2,0 ns, что соответствует частоте работы 500 (1000) МГц.

ASUS N6600GT 128MB AGP
Карта имеет 128 МБ памяти GDDR3 SDRAM, размещенной в четырех микросхемах на лицевой стороне PCB.

Микросхемы памяти Samsung (GDDR3). Время выборки у микросхем памяти 1,6 ns, что соответствует частоте работы 625 (1250) МГц.

ASUS Extreme AX850XT Platinum 256MB
Карта имеет 256 МБ памяти GDDR3 SDRAM, размещенной в восьми микросхемах на лицевой и оборотной сторонах PCB.

Микросхемы памяти Samsung (GDDR3). Время выборки у микросхем памяти 1,6 ns, что соответствует частоте работы 625 (1250) МГц.

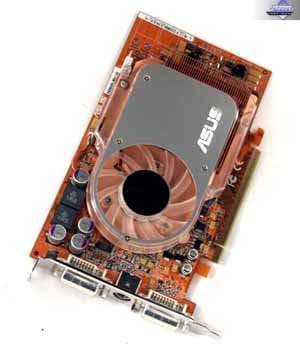

ASUS Extreme AX800XL 256MB

Карта имеет 256 МБ памяти GDDR3 SDRAM, размещенной в восьми микросхемах на лицевой и оборотной сторонах PCB.

Микросхемы памяти Samsung (GDDR3). Время выборки у микросхем памяти 2,0 ns, что соответствует частоте работы 500 (1000) МГц.

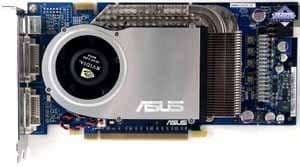

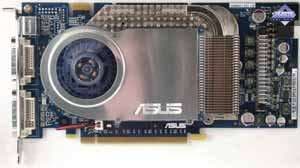

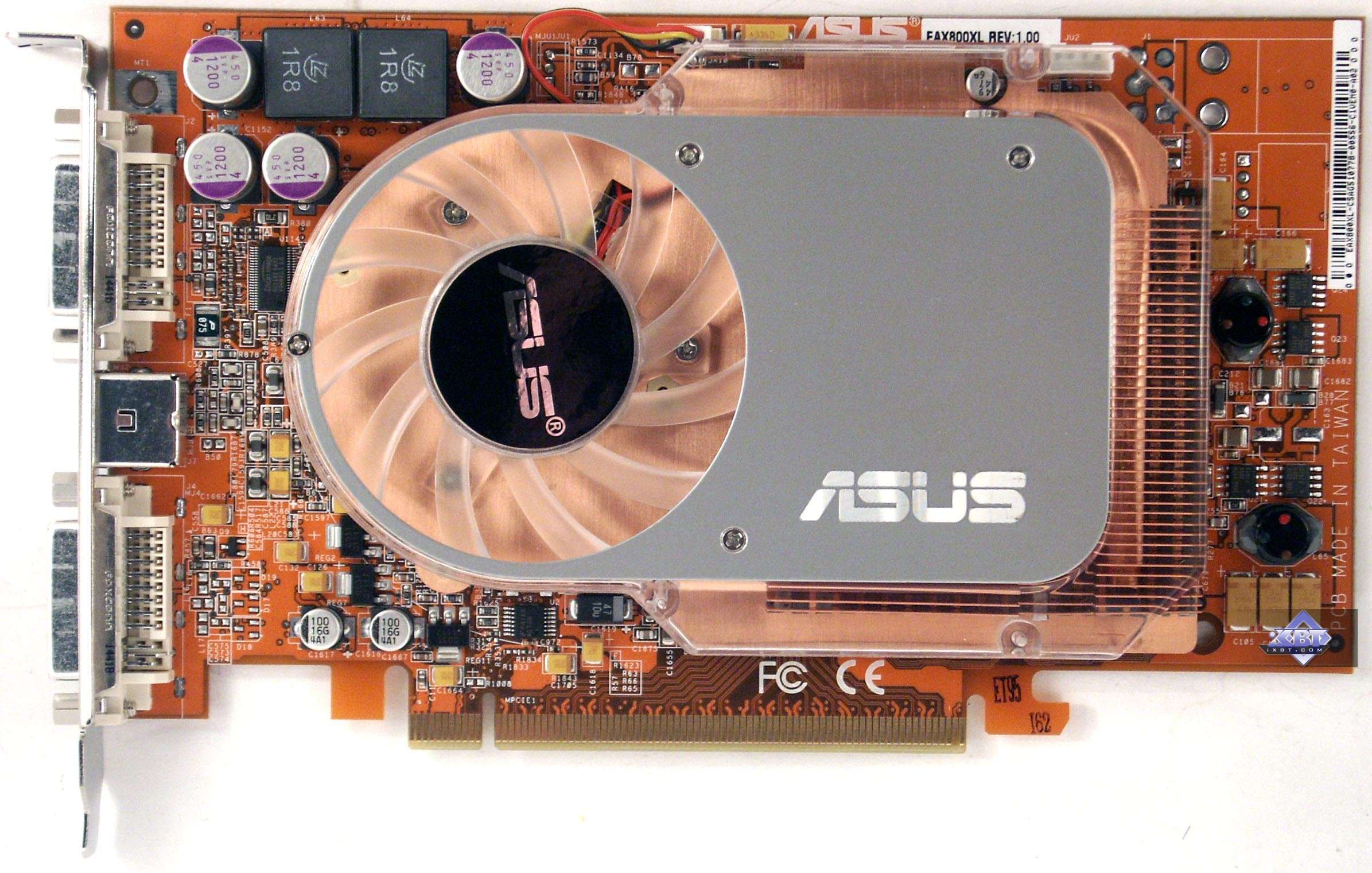

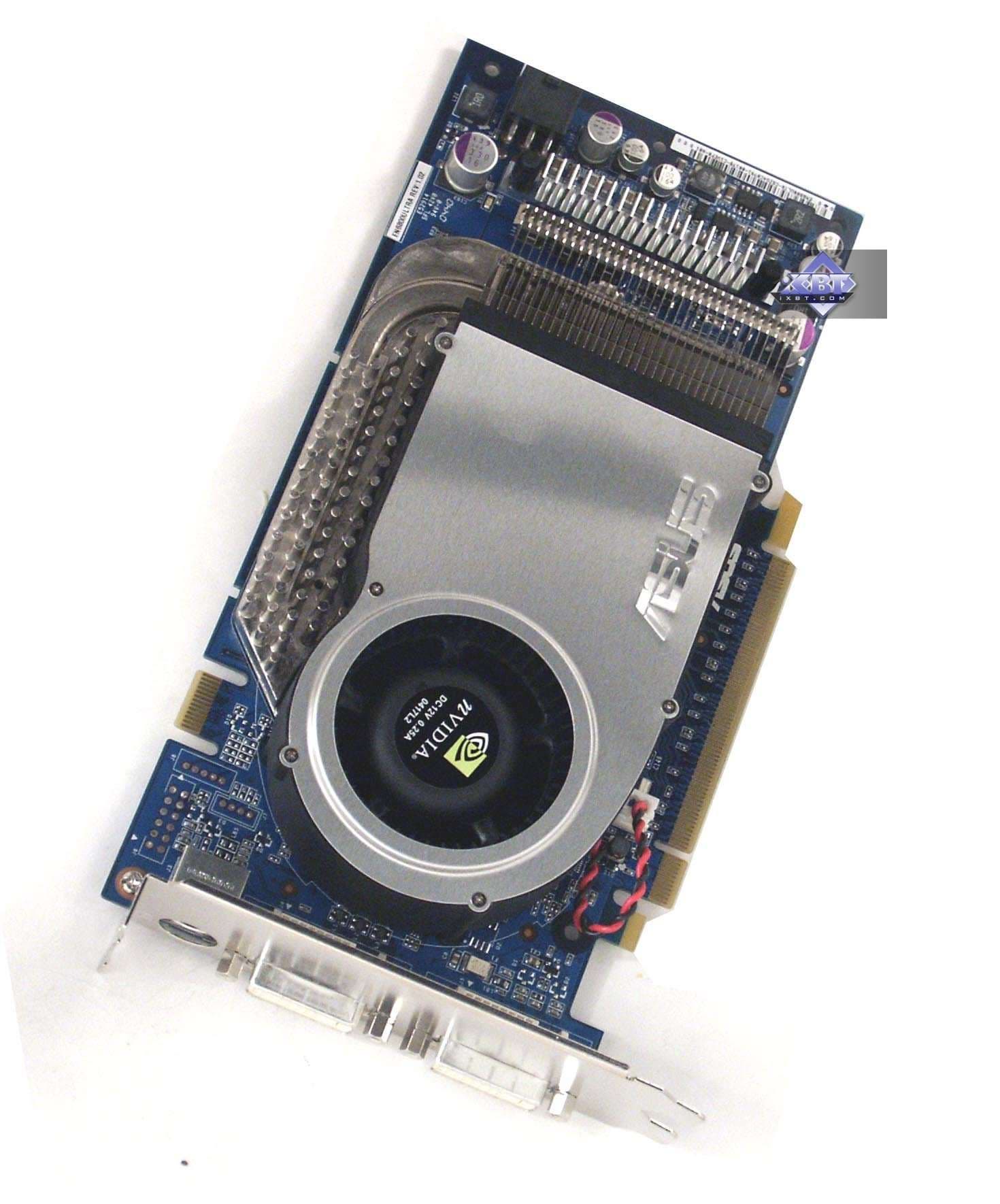

Сравнение с эталонным дизайном, вид спереди

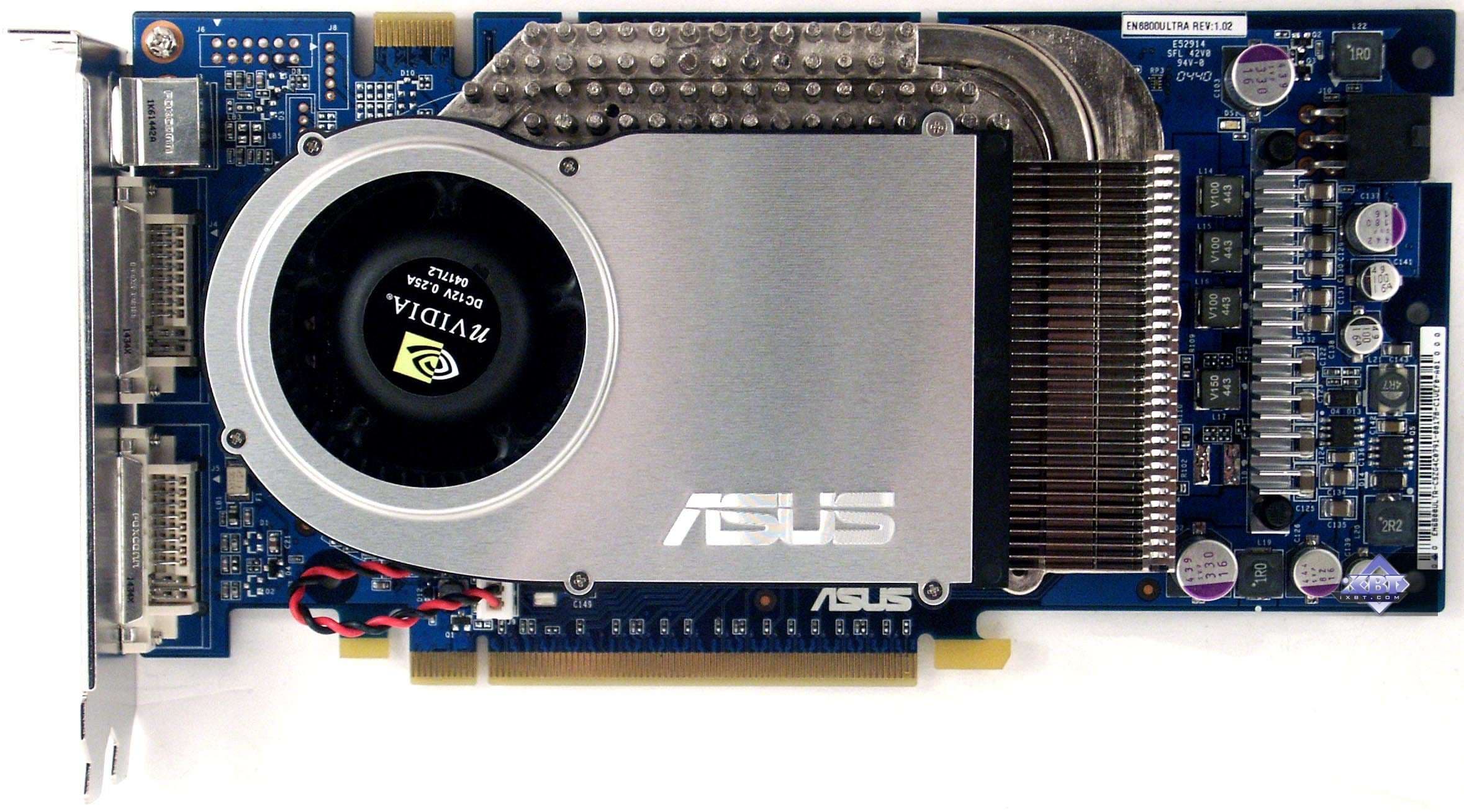

ASUS Extreme N6800 Ultra 256MB Reference card NVIDIA NVIDIA GeForce 6800 Ultra PCI-E

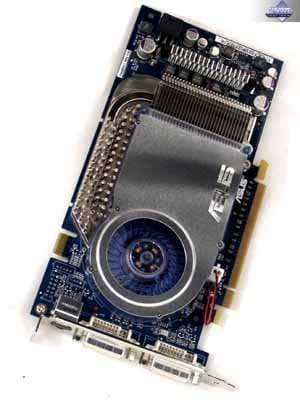

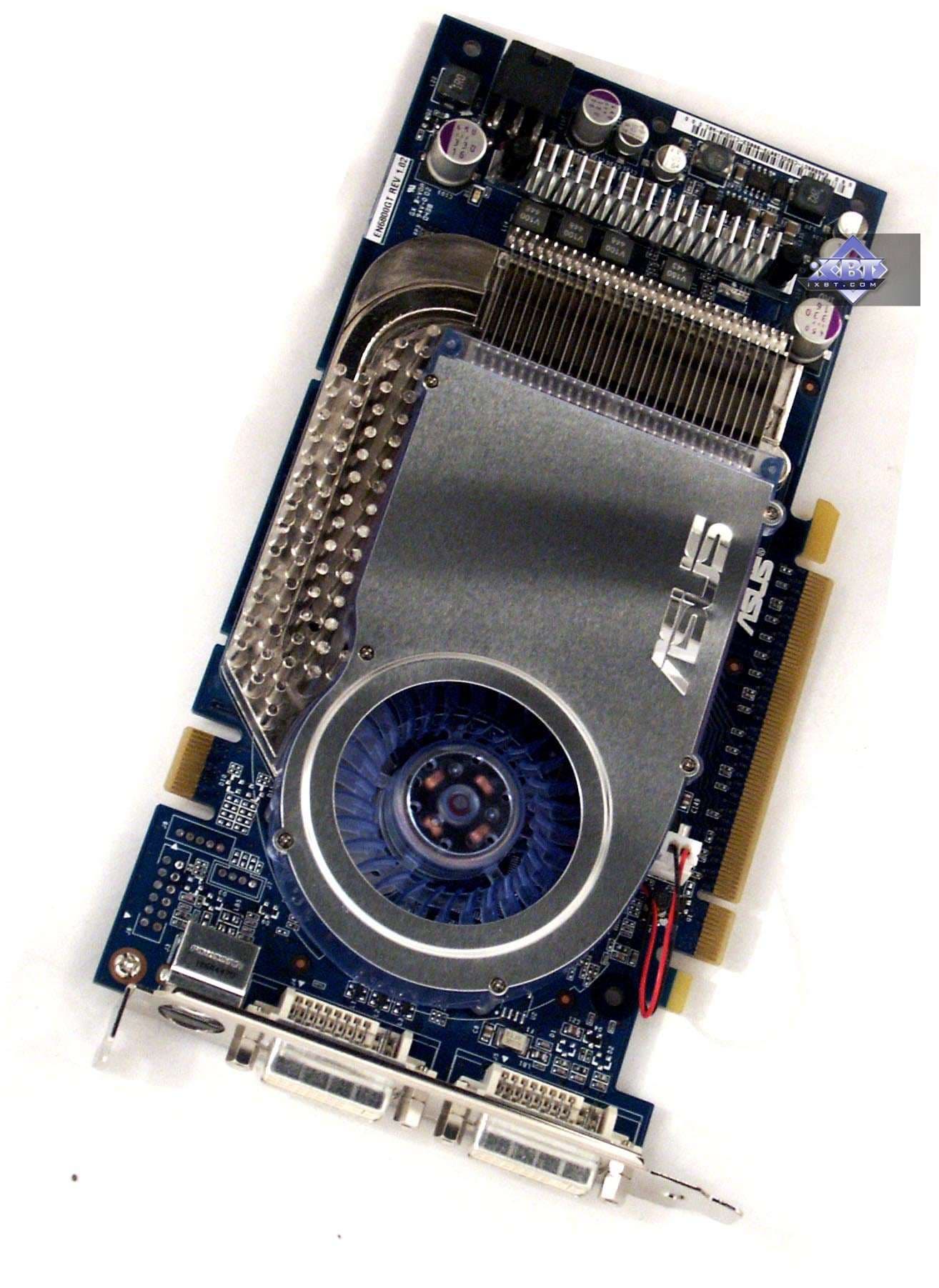

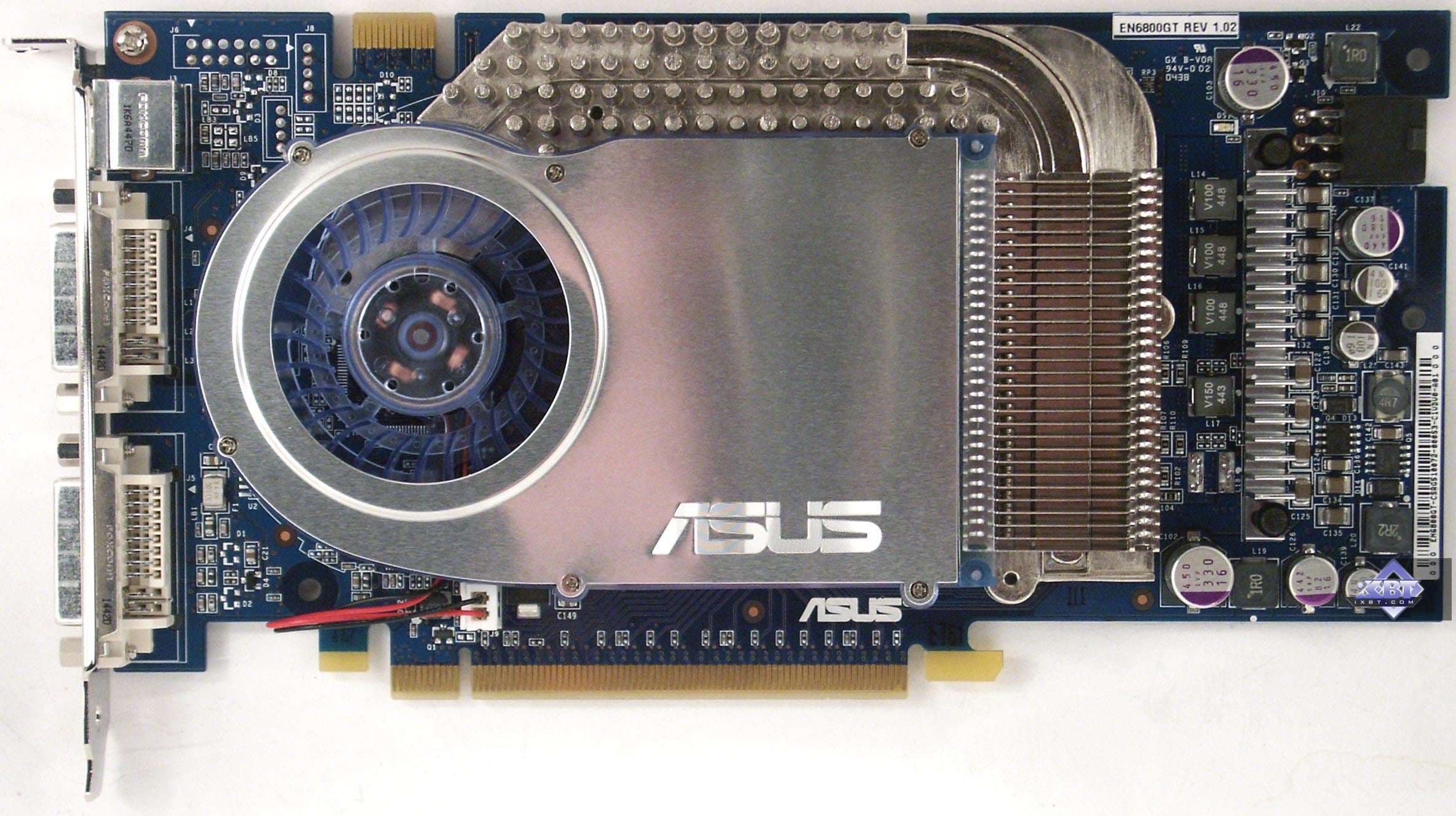

ASUS Extreme N6800GT 256MB

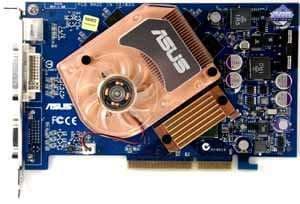

ASUS N6600GT 128MB AGP Reference card NVIDIA NVIDIA GeForce 6600GT

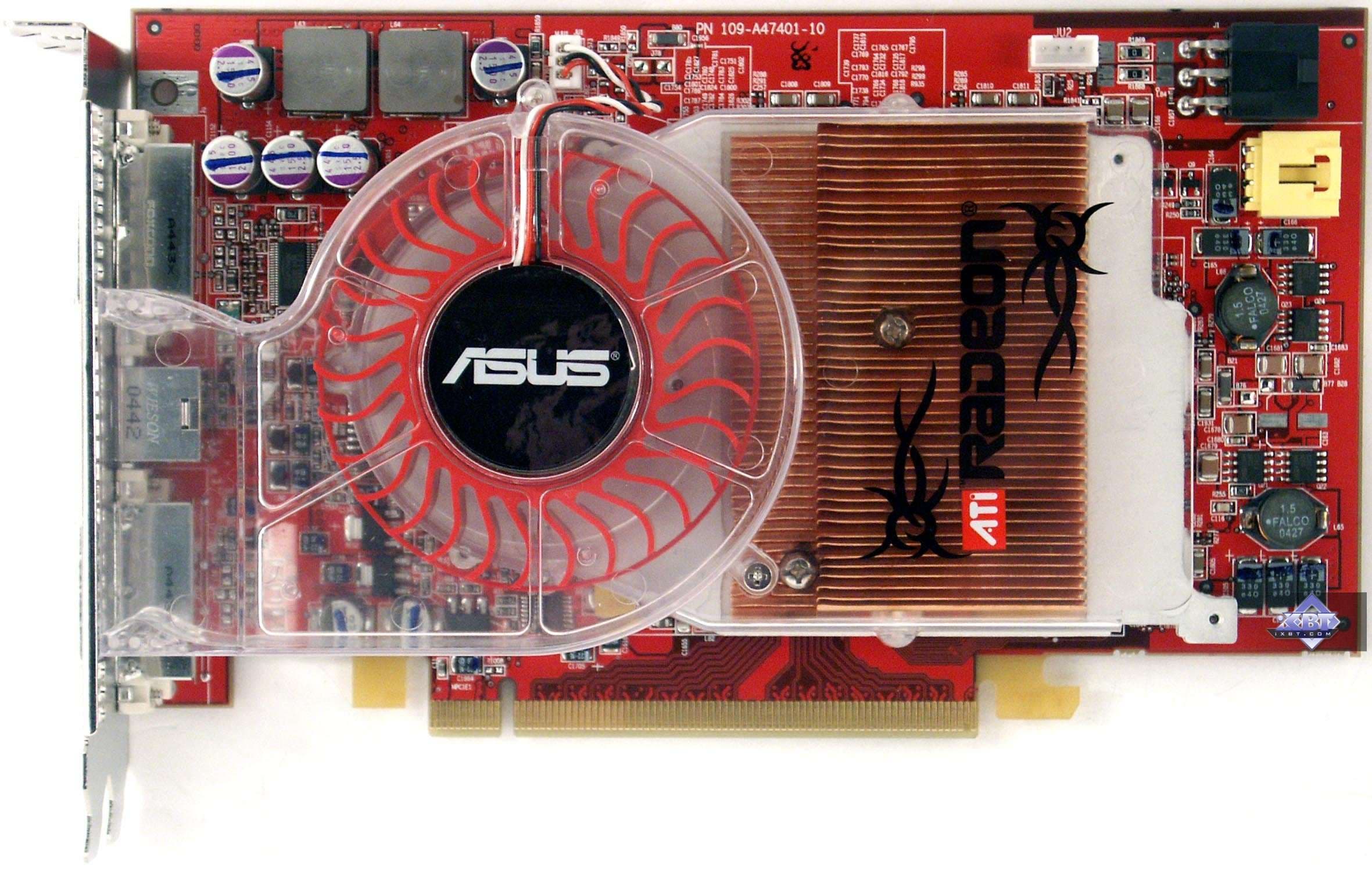

ASUS Extreme AX850XT Platinum 256MB Reference card ATI RADEON X850 XT PE
ASUS Extreme AX800XL 256MB 128MB Reference card ATI RADEON X800 XL

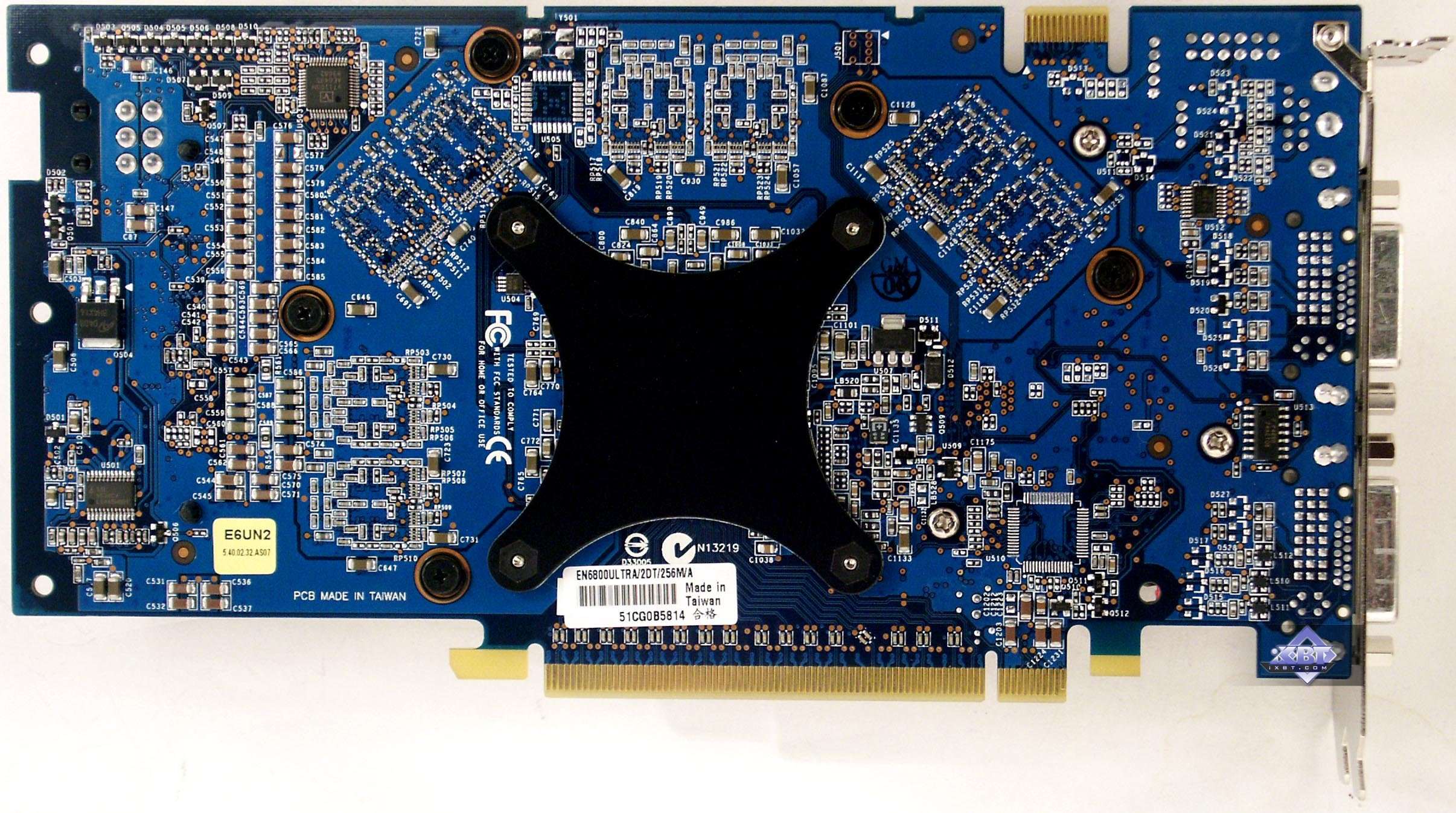

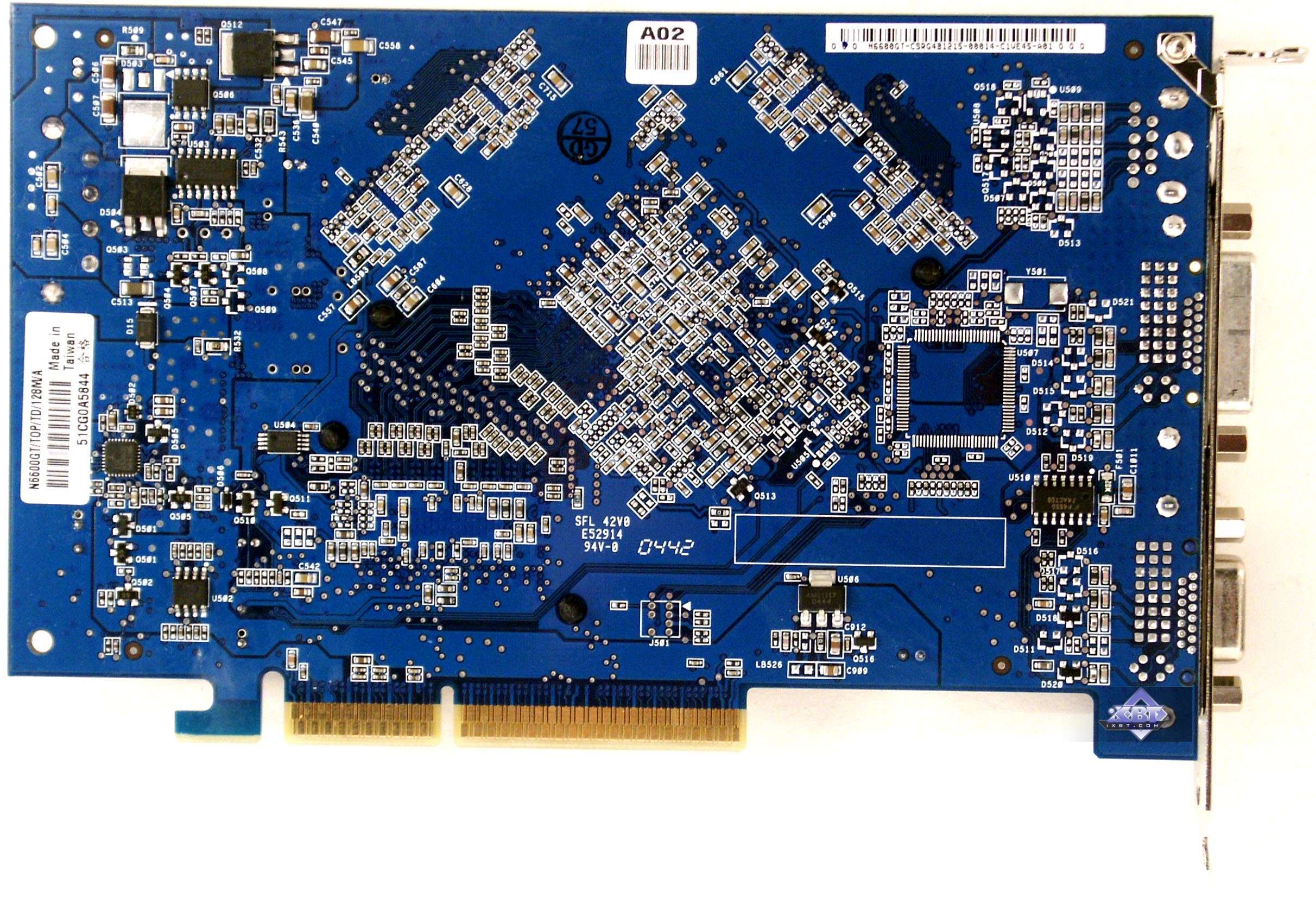

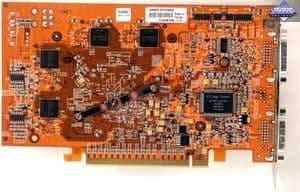

Сравнение с эталонным дизайном, вид сзади
ASUS Extreme N6800 Ultra 256MB Reference card NVIDIA NVIDIA GeForce 6800 Ultra PCI-E

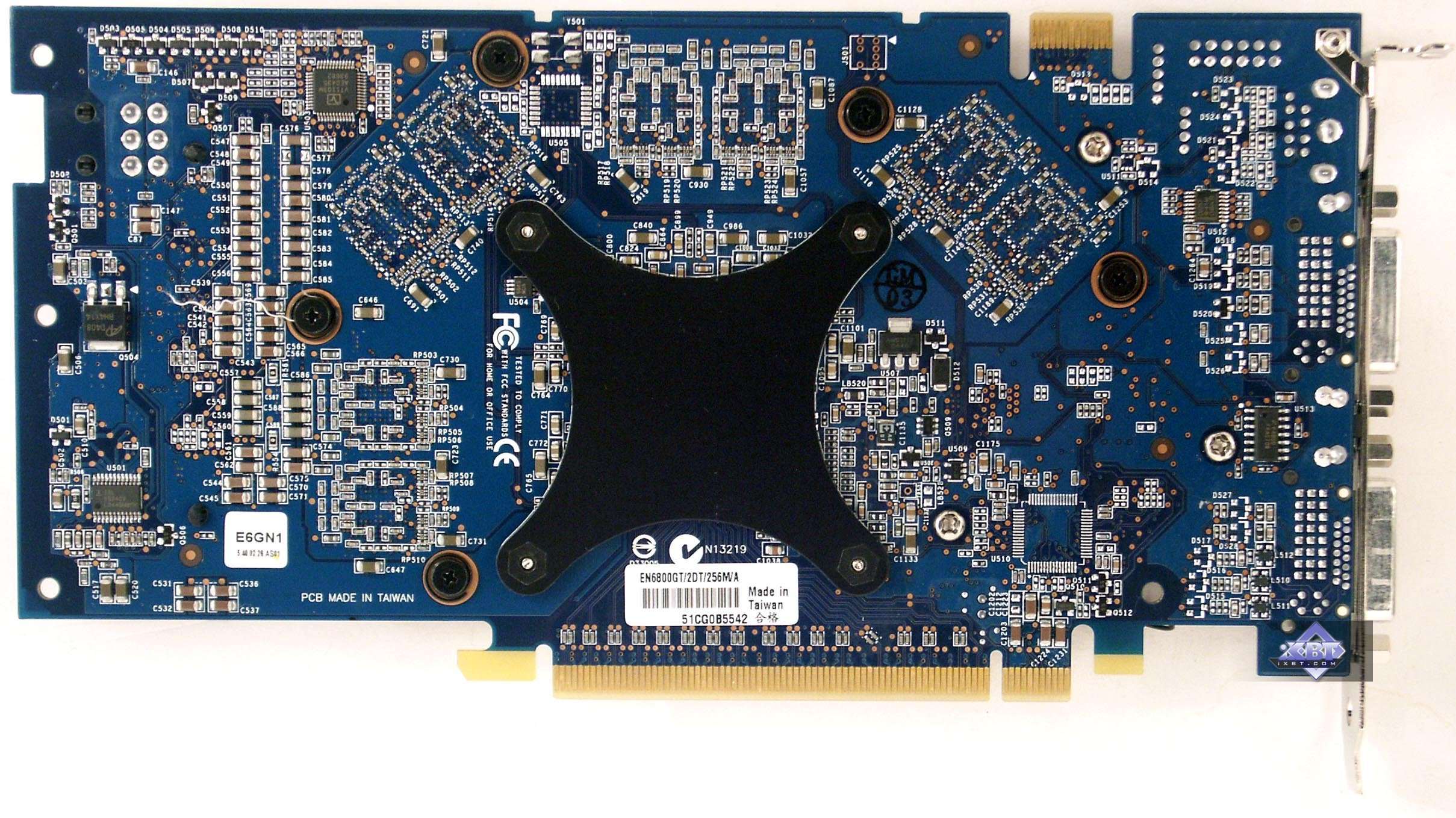

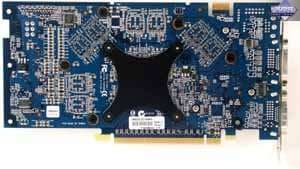

ASUS Extreme N6800GT 256MB

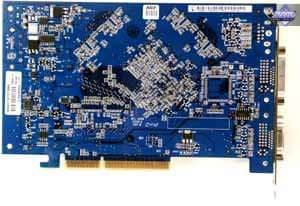

ASUS N6600GT 128MB AGP Reference card NVIDIA NVIDIA GeForce 6600GT

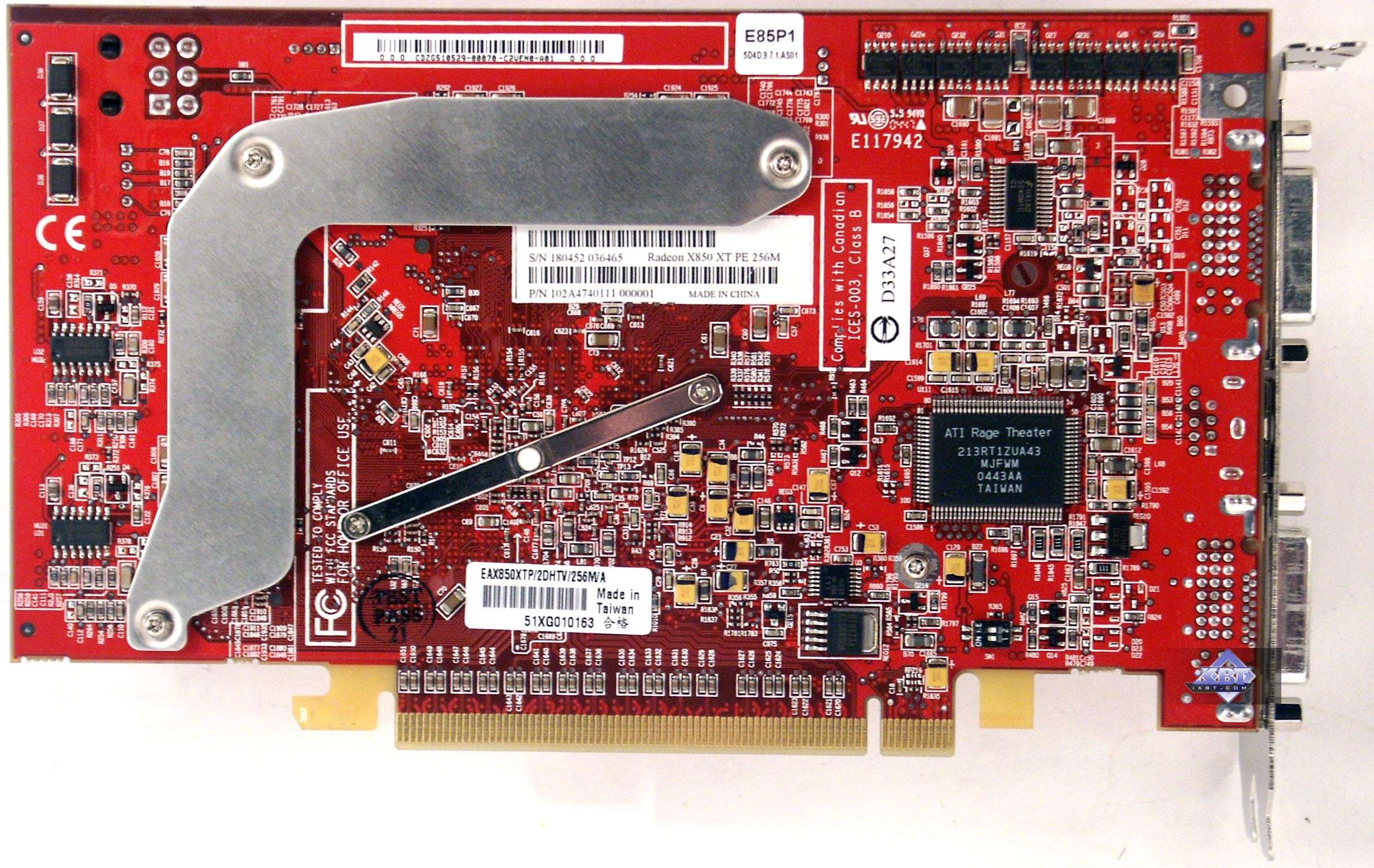

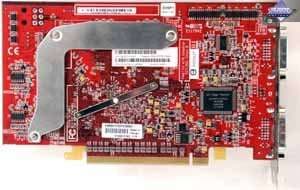

ASUS Extreme AX850XT Platinum 256MB Reference card ATI RADEON X850 XT PE

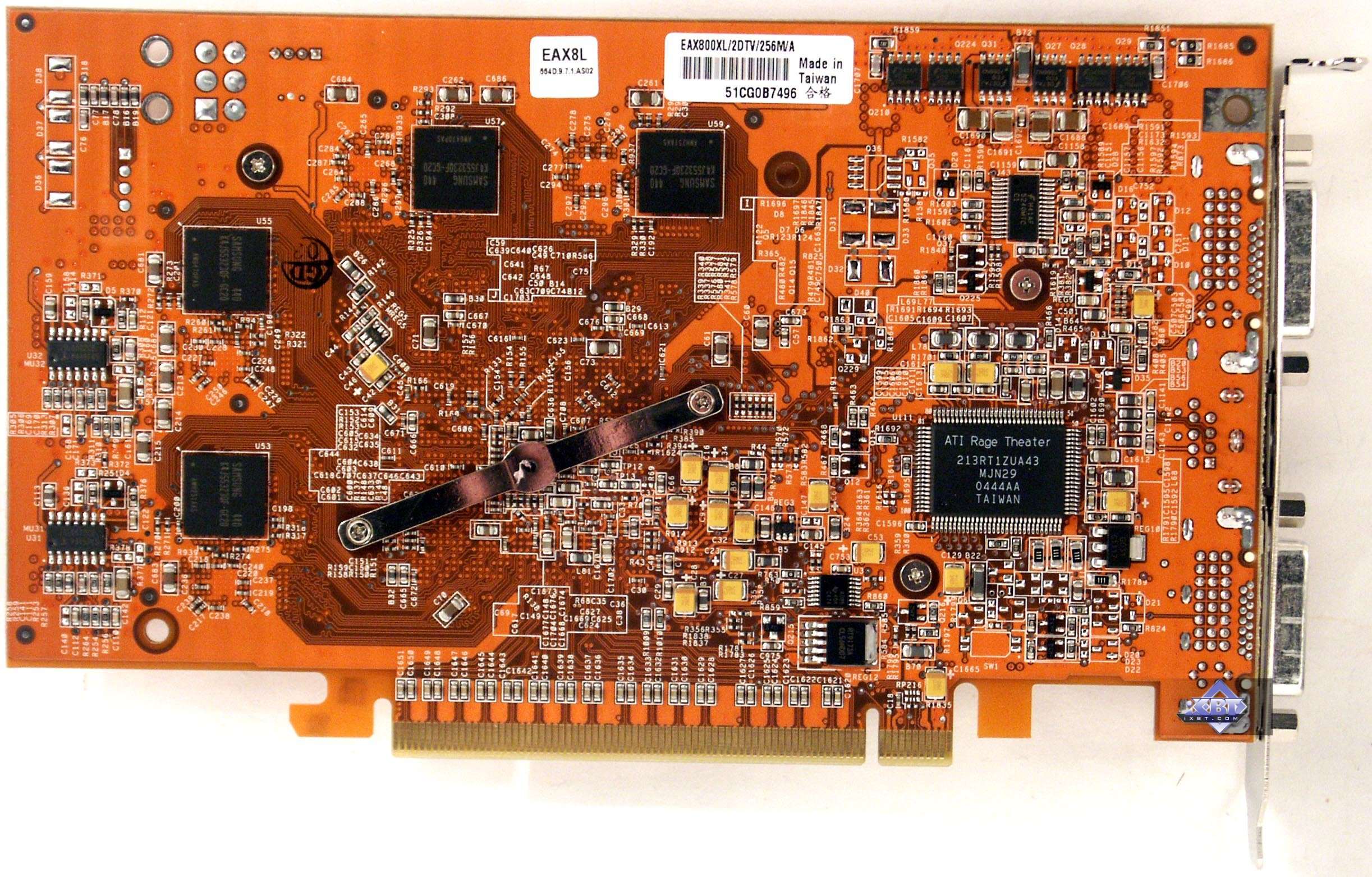

ASUS Extreme AX800XL 256MB 128MB Reference card ATI RADEON X800 XL

Что же, кажется, что мы снова попали в ситуацию, когда перед нами копии эталонных дизайнов. Впрочем, надо сказать, что это и хорошо, особенно для High-End карт, ведь сложность разводки очевидна, и малейший просчет инженеров может стоить стабильности в работе. А reference дизайн проверяется многократно, да и опыт выпуска карт разными фирмами может говорить о том, удачный дизайн или нет. Однако я повторю, что все карты, кроме одной (X850 XT PE) исполнены на заводах ASUSTeK. Даже GeForce 6800 Ultra! Ранее мы видели все без исключения карты на таком процессоре — даже в виде копий, в виде самих reference card, изготовленных по заказу NVIDIA также на каких-то сторонних заводах.

Но все же небольшое отличие у X800 XL в исполнении ASUS от эталонной карты имеется: разъем питания вентилятора карты расположен чуть правее.

Следует сказать и об оснащении плат разъемами для подключения мониторов: по сути, только одна карта на базе 6600GT имеет и DVI, и d-Sub. Остальные изделия комплектуются двумя DVI-разъемами. Однако в комплекты поставки входят переходники, и поэтому владельцы мониторов без DVI-интерфейсов смогут спокойно использовать такие платы. Все карты, кроме X800 XL, имеют гнезда для подключения к ним дополнительного питания от БП, при этом в комплектах поставки к продуктам с интерфейсом PCI-E можно найти переходники с 6-пин на обычные 4-пин разъемы.

Рассмотрим системы охлаждения.

ASUS Extreme N6800 Ultra 256MB

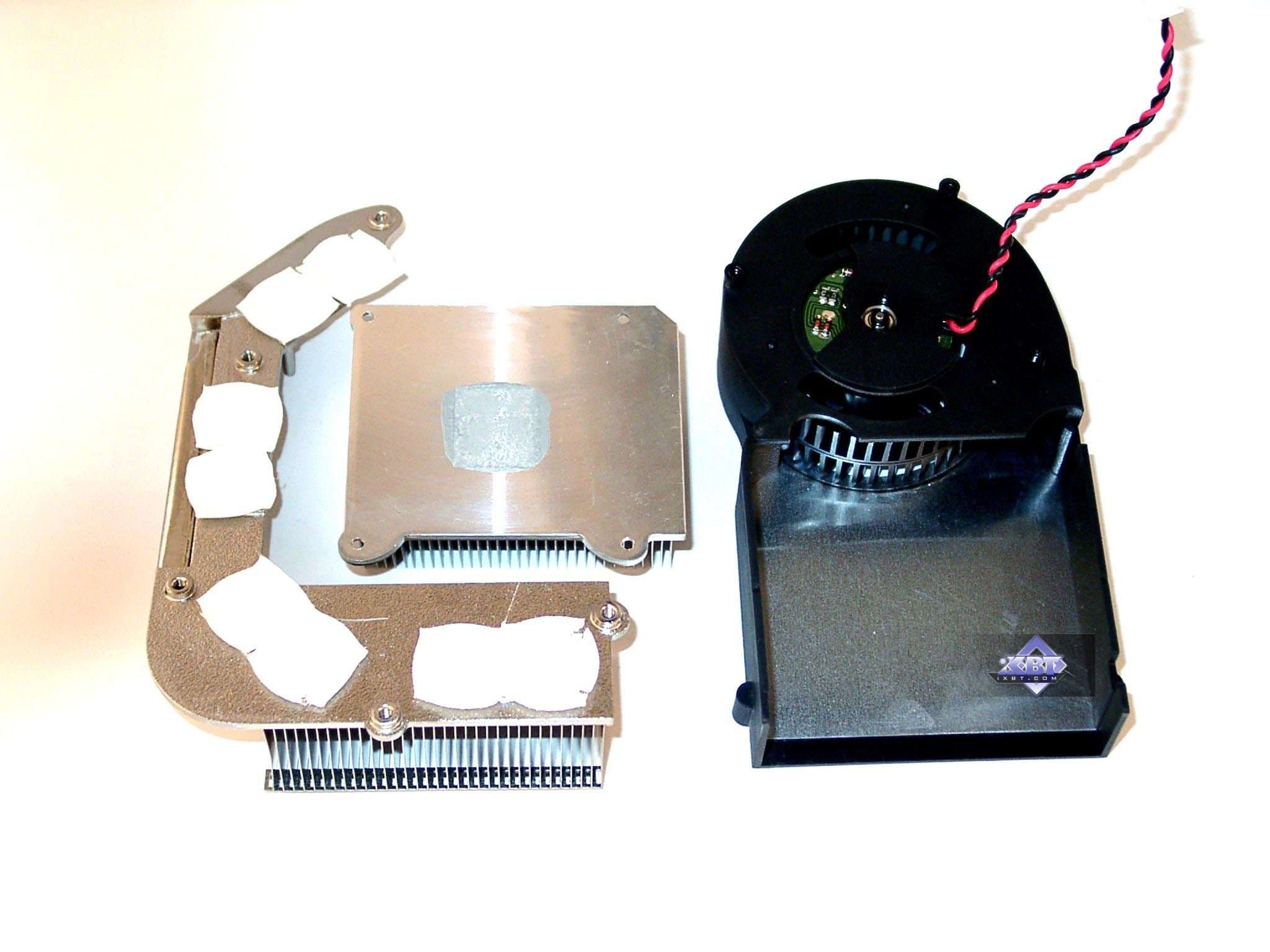

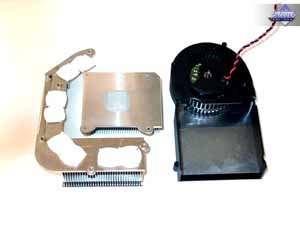

Эталонная система охлаждения, предложенная NVIDIA. От самого ASUS — только крышка на радиаторе :). Устройство состоит из трех частей: медного сердечника, устанавливаемого на само ядро, пластикового корпуса с турбиной (смещенной влево) и изогнутого характерной кривой радиатора для охлаждения памяти.

Турбина гонит воздух через сердечник (охлаждая его), на выходе он направляется на охлаждение трубки с легкокипящей жидкостью, которая расположена по всему изогнутому радиатору на микросхемах памяти. Воздух также способствует охлаждению радиатора на стабилизаторах питания.

Турбина работает на частоте от 3000 до 7000 оборотов в минуту. О шуме будет сказано позже.

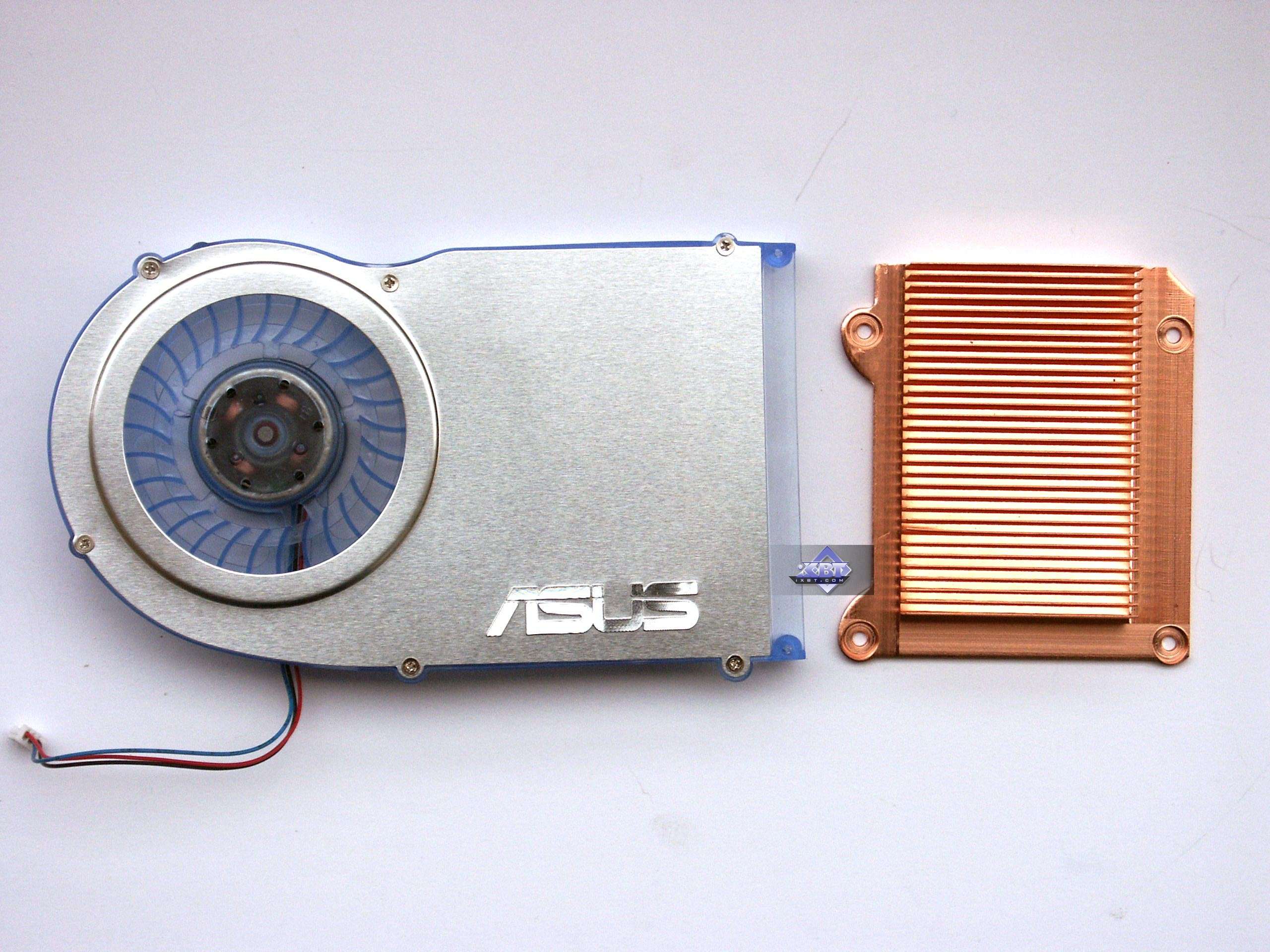

ASUS Extreme N6800GT 256MB

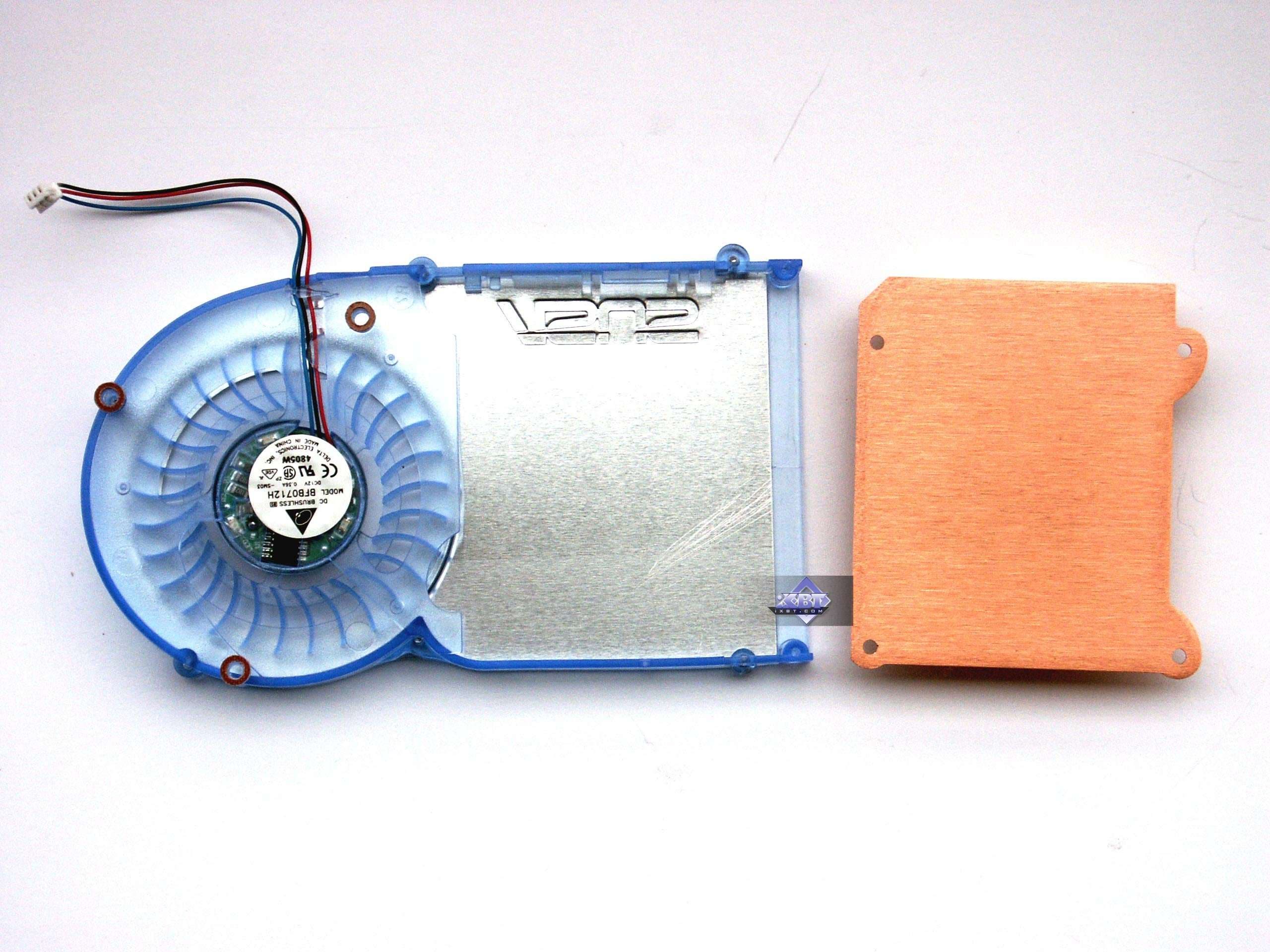

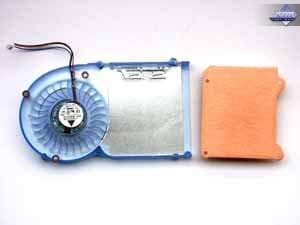

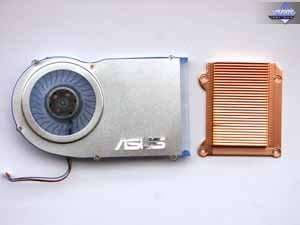

Аналогичная система охлаждения, только значительно уже по ширине, да имеется подсветка. Из-за узкого радиатора шум более неприятный, чем у предыдущего устройства. Но подробно об этом будет сказано позже.

ASUS N6600GT 128MB AGP

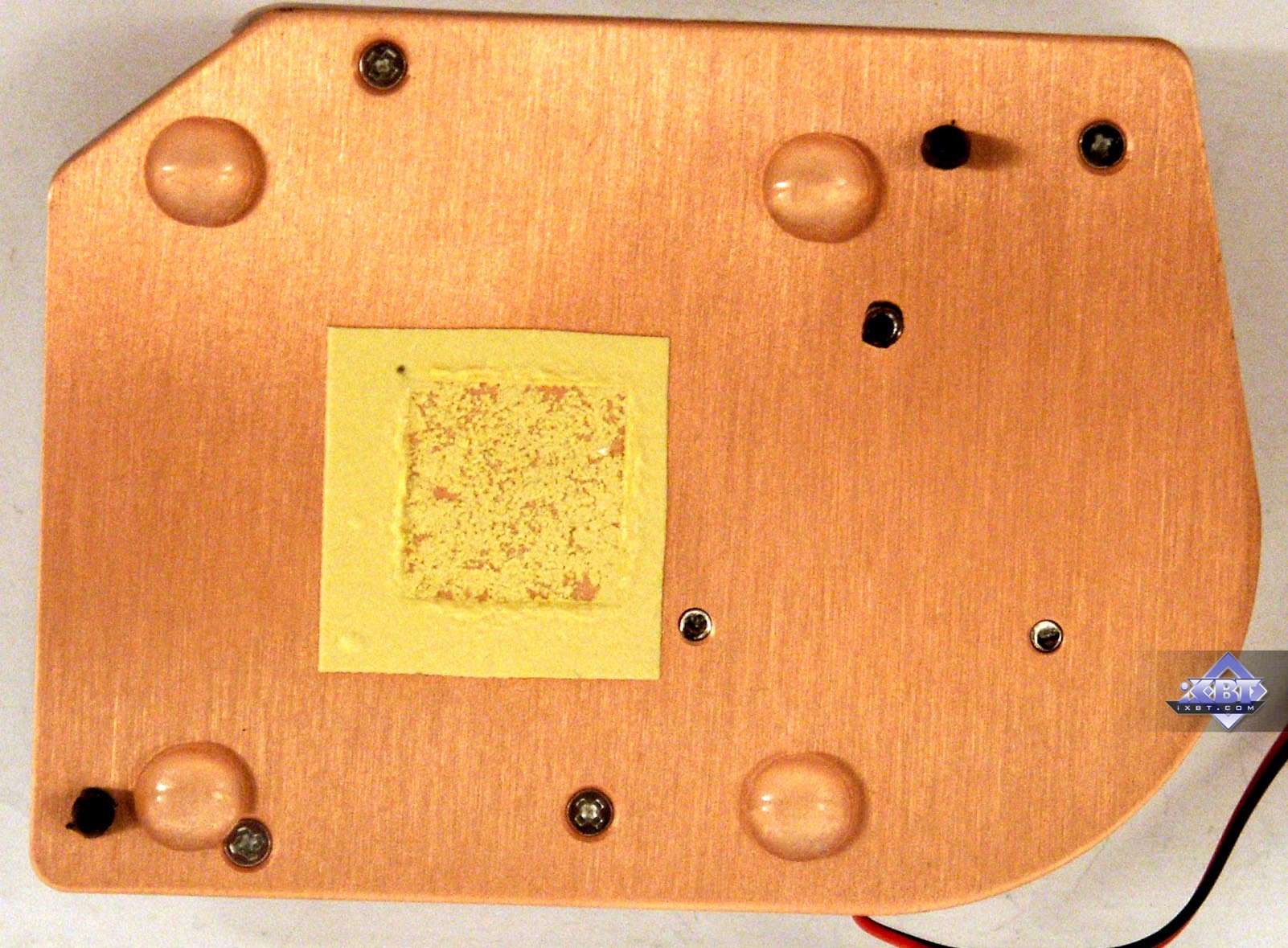

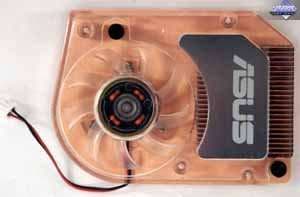

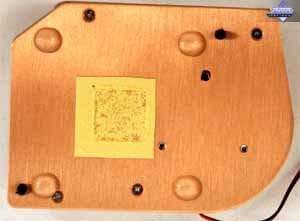

Кулер типа, как я называю, а-ля GeForce4, то есть закрытый радиатор со смещенным относительно центра вентилятором, который засасывает воздух и прогоняет его через решетку над графическим процессором. Основание радиатора — медное. Мост HSI имеет свой пластинчатый радиатор. Он и создает главные проблемы с перегревом.

Вентилятор — на 2500 оборотов в минуту.

О шуме — ниже.

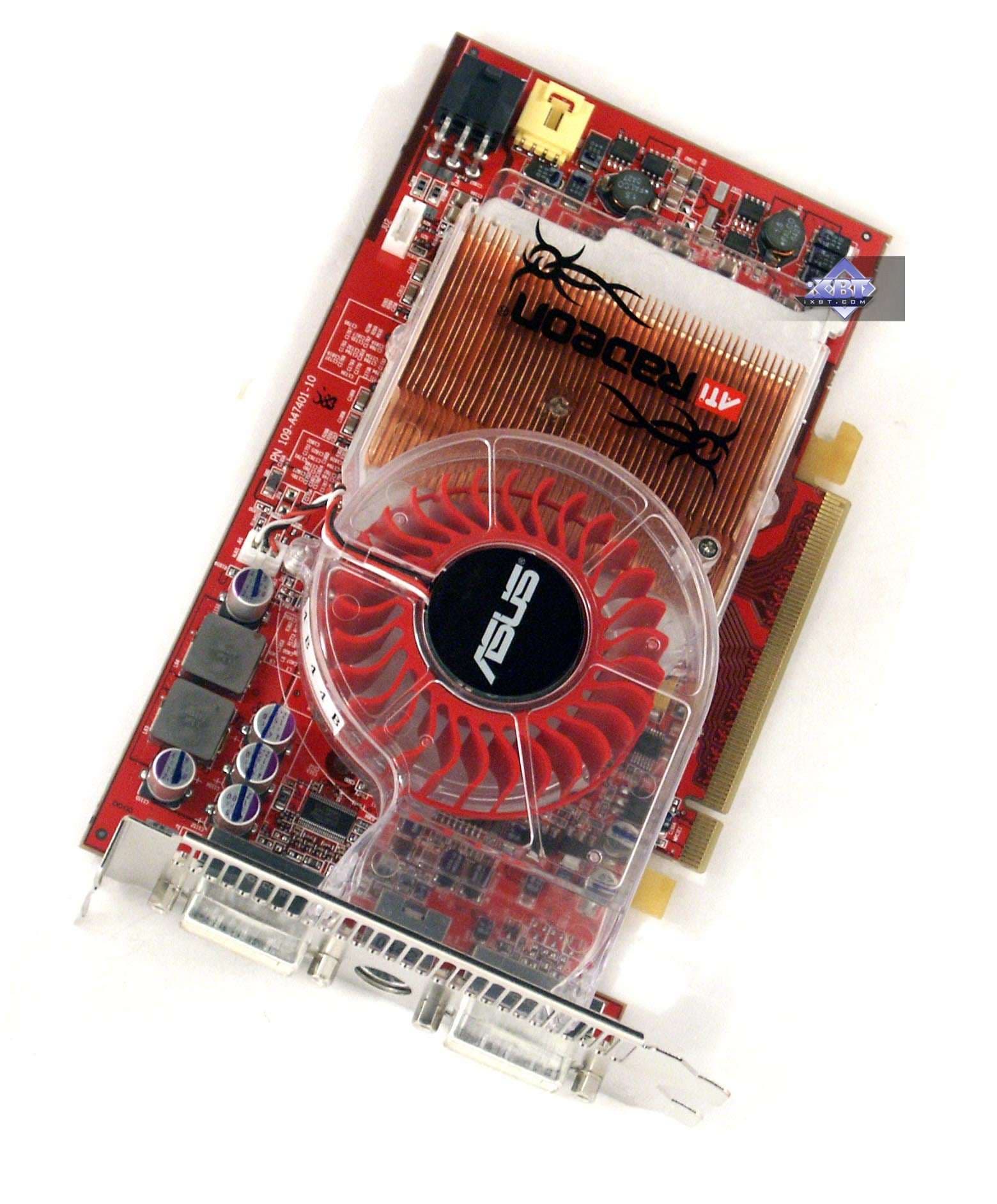

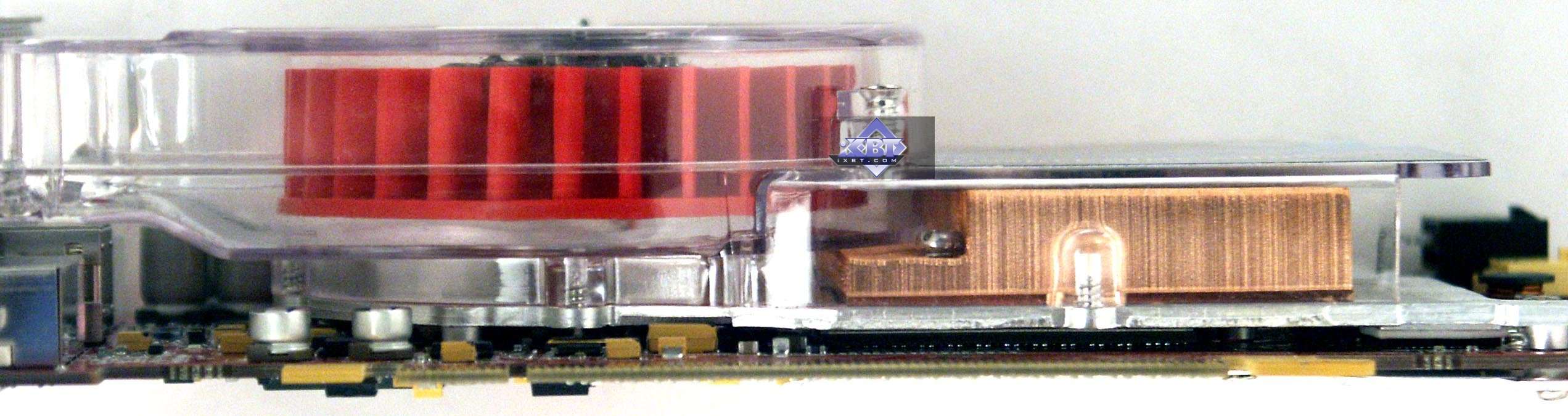

ASUS Extreme AX850XT Platinum 256MB

Устройство турбинного типа. Турбина установлена примерно посредине кожуха ступенчатого типа, засасывающая воздух через конец пластиковой трубы, и выбрасывающая его за пределы системного блока через раструб. Видеокарта оснащена специальным брекетом с решеткой, чтобы пользователь не смог установить карту в корпус, где во втором слоте после PCI-E стоит заглушка.

Частота вращения турбины — от 2500 до 6000 оборотов в минуту, поэтому стартовый шум очень сильный, причем, это даже не шум, а рев турбины, напоминающий FlowFX. После нескольких секунд после старта рев прекращается, и обороты турбины падают до минимальных.

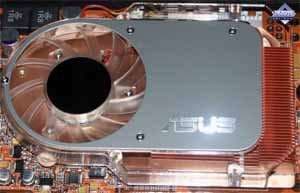

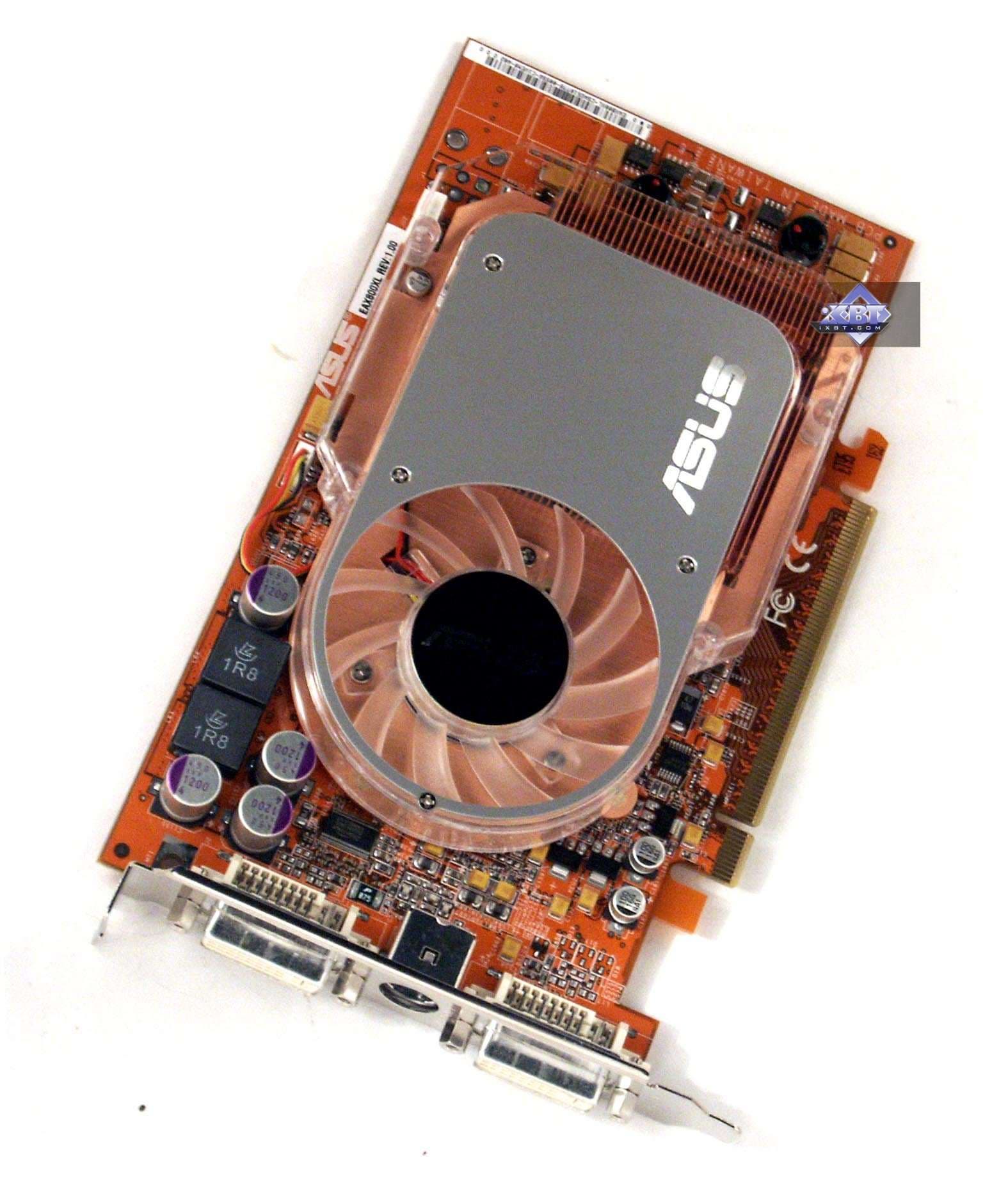

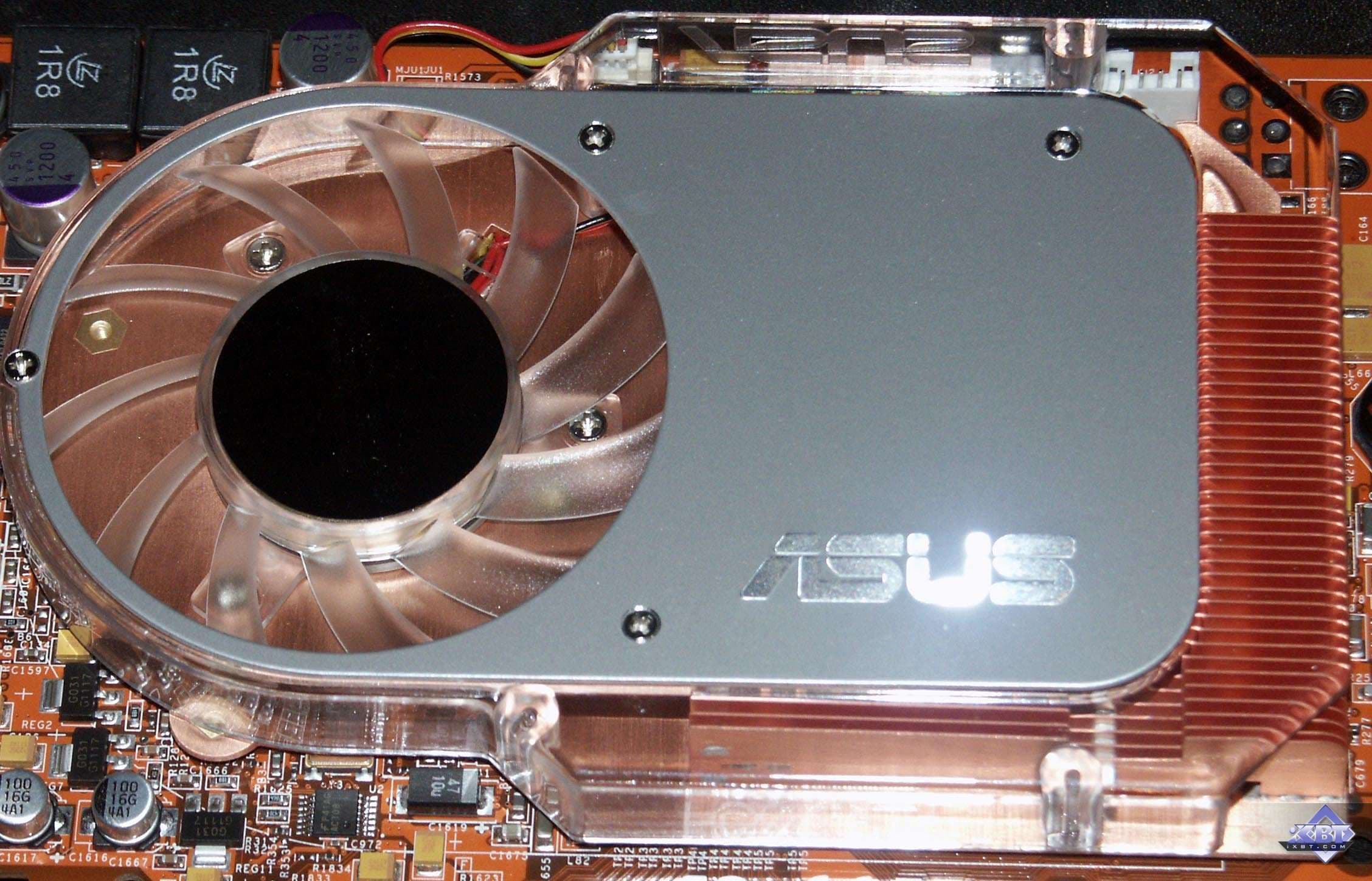

ASUS Extreme AX800XL 256MB

Кулер закрытого типа с большим медным радиатором. Вентилятор смещен влево, прогоняет воздух через пластины радиатора над ядром.

Вентилятор — около 3000 оборотов в минуту.

Кулер оснащен подсветкой.

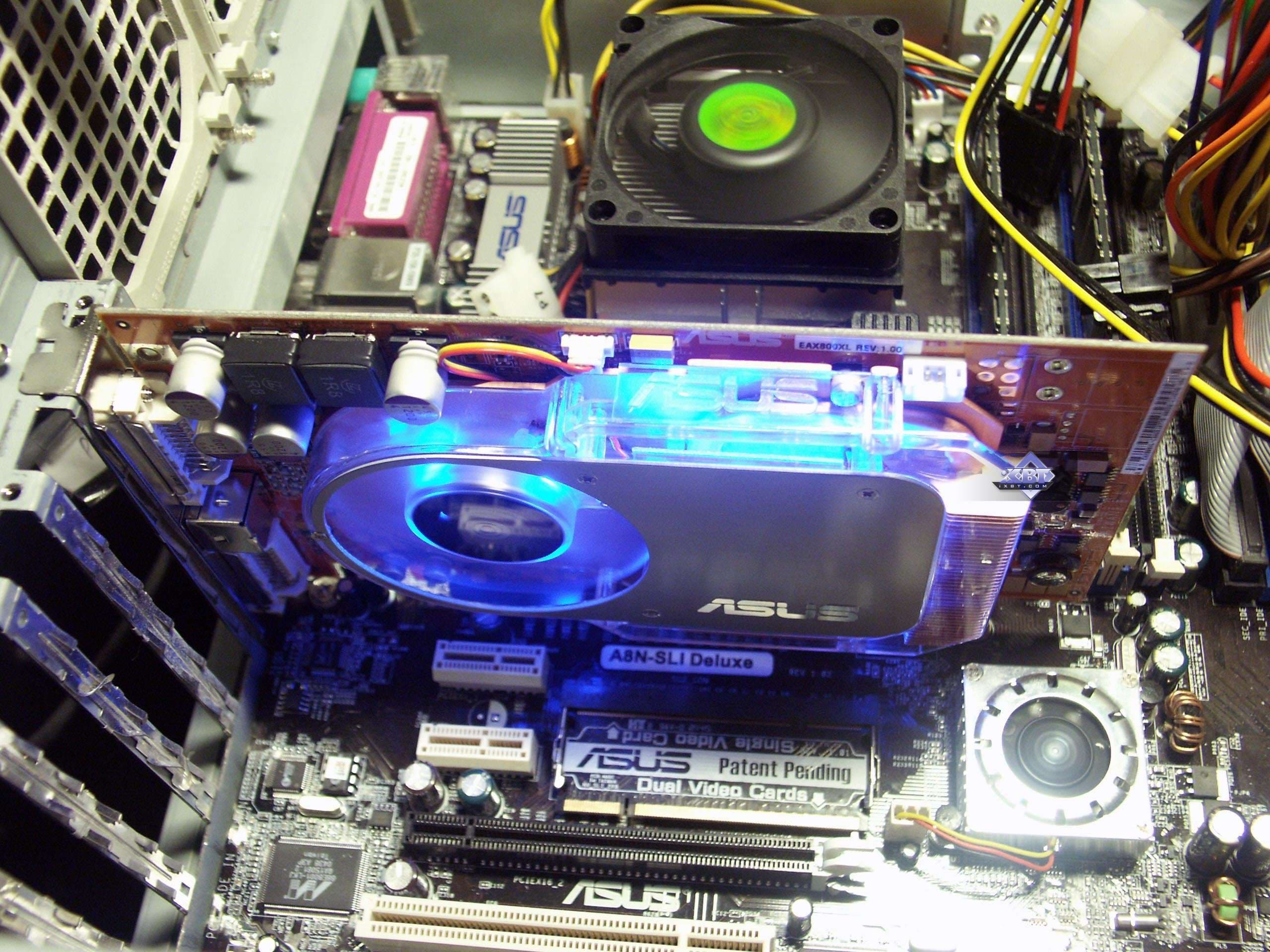

Продолжаем разговор о системах охлаждения, и о том, какие габариты приобретают карты благодаря им.

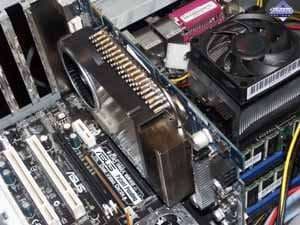

ASUS Extreme N6800 Ultra 256MB

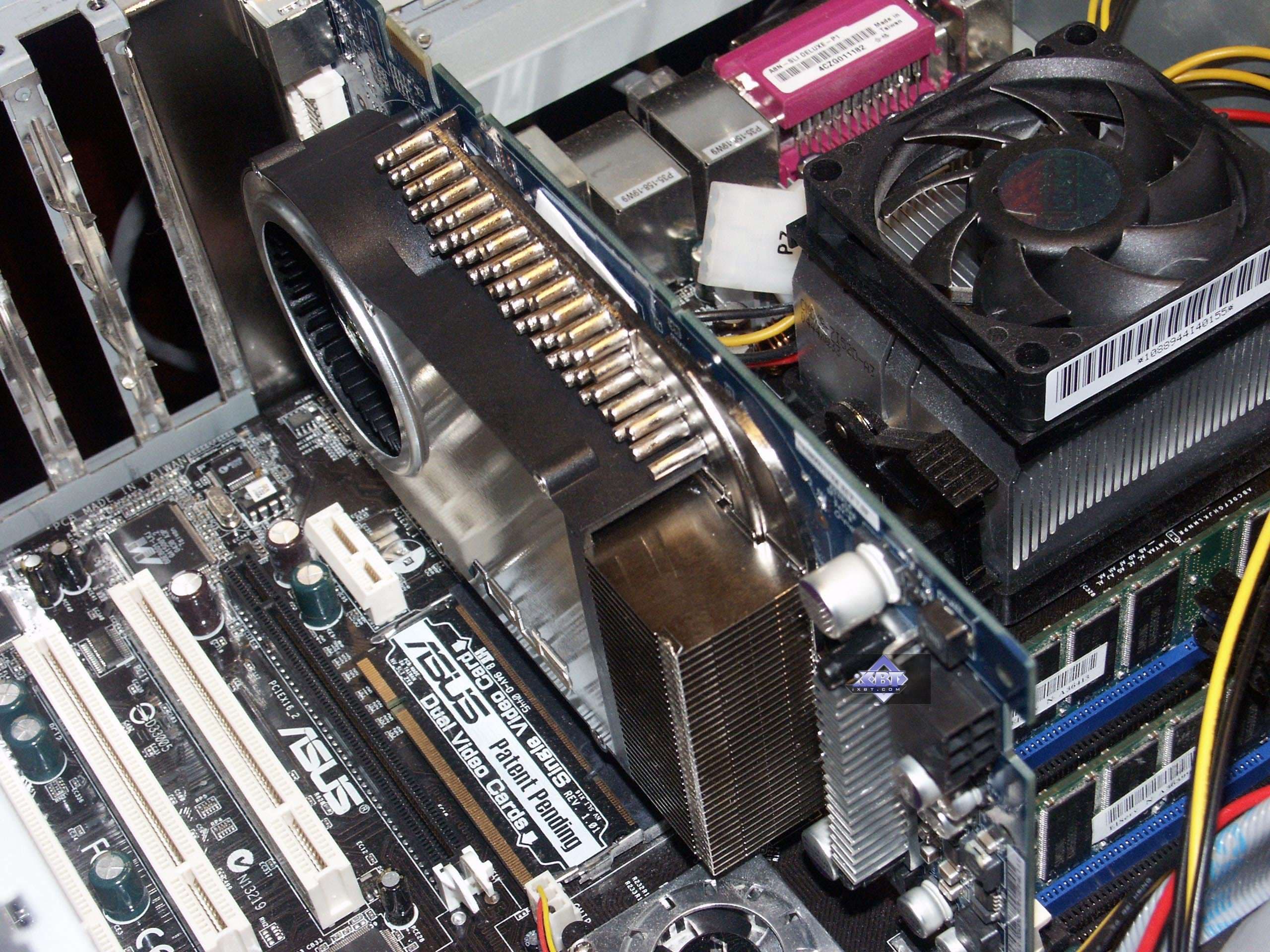

Кулер двухслотовый, поэтому карта занимает приличное место в системном блоке (надо учитывать еще, что требуется много пустого пространства вокруг для хорошего охлаждения акселератора.

Шум при старте весьма сильный, уменьшается только через 5-8 минут после работы в 2D-режиме. Посмотреть видеоролик и оценить шум можно по этой ссылке (2.6MB, AVI DivX 5.1).

ASUS Extreme N6800GT 256MB

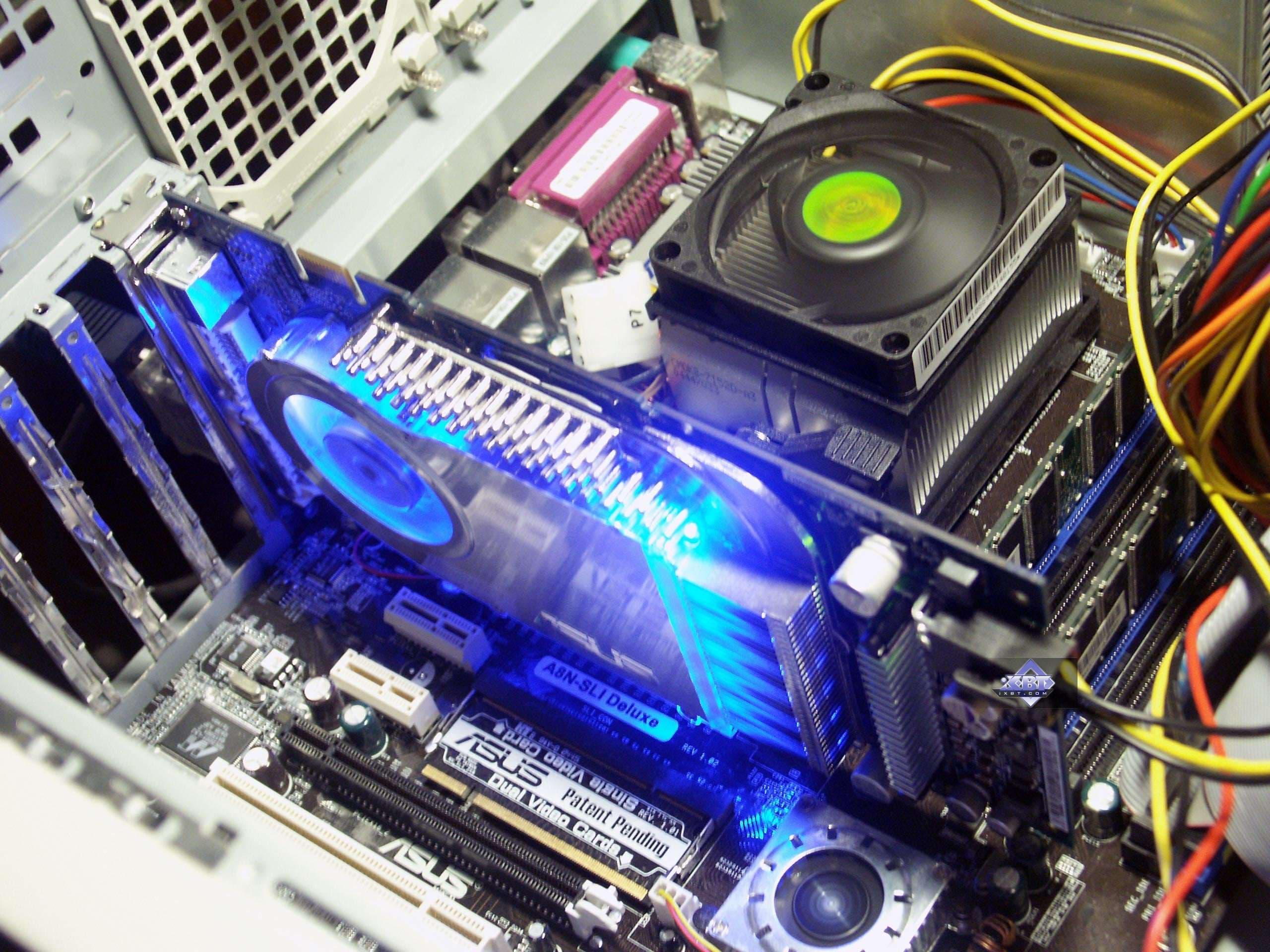

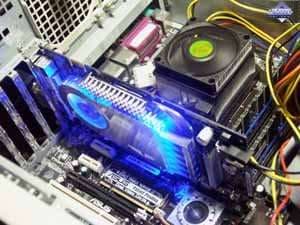

Хоть кулер тонкий, все равно требуется прилично свободного места вокруг карты для улучшения охлаждения. Насчет шума — все аналогично предыдущему продукту, только шум усилен: сказывается узость корпуса радиатора.

Посмотреть видеоролик и оценить шум можно по этой ссылке (2.9MB, AVI DivX 5.1).

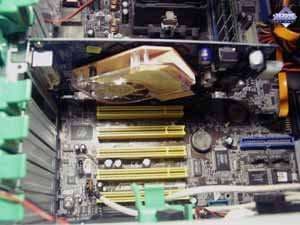

ASUS N6600GT 128MB AGP

Кулер почти не шумящий, но он охлаждает лишь GPU. Мост HSI имеет простенький радиатор, который сильно греется, способствуя нагреву всей карты, что не очень хорошо.

Посмотреть видеоролик и оценить шум можно по этой ссылке (4.2MB, AVI DivX 5.1).

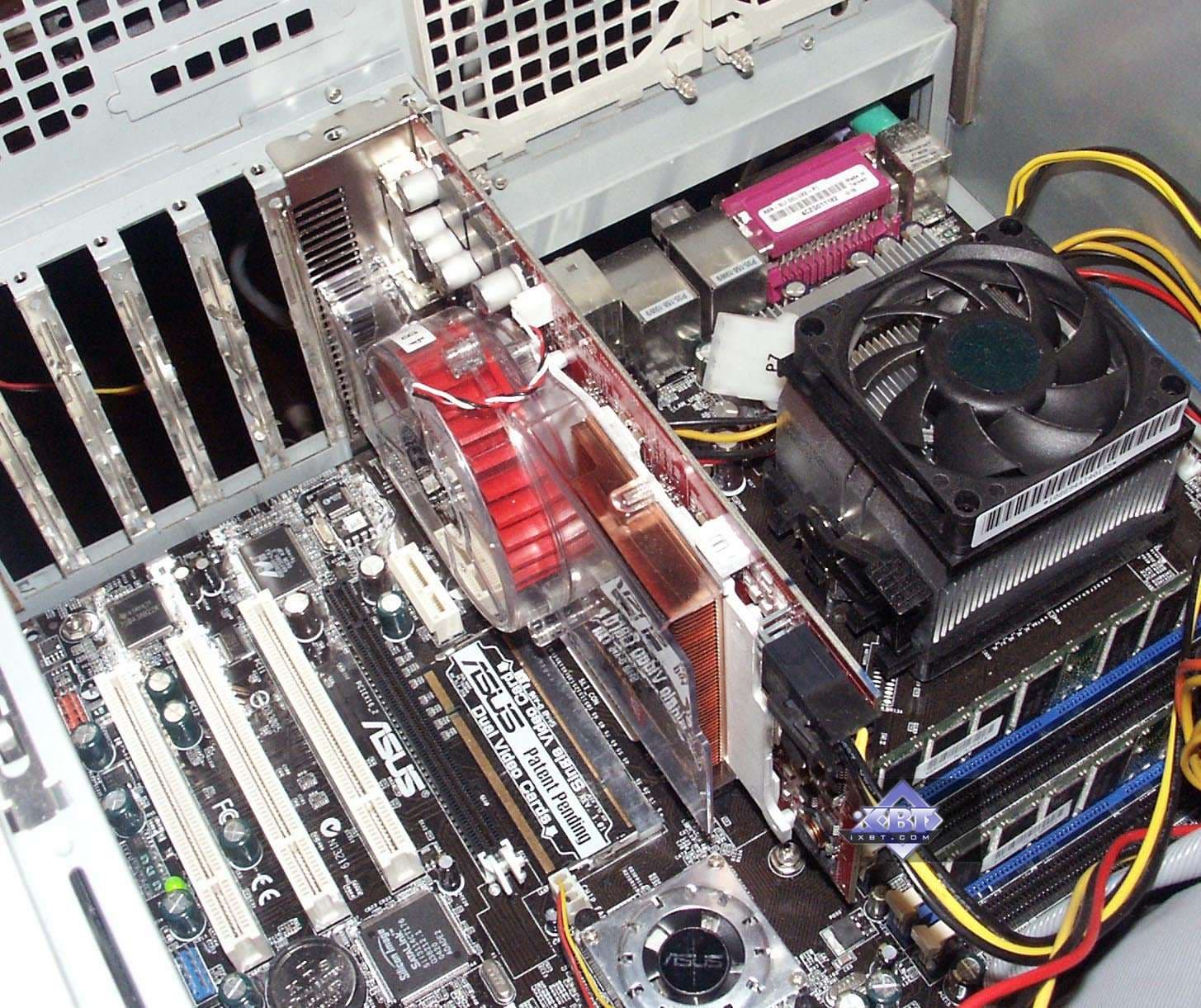

ASUS Extreme AX850XT Platinum 256MB

Рев этой турбины уже известен по предыдущим материалам, посвященным аналогичной карте. Но он слышен только при запуске компьютера, а после нескольких секунд резко уменьшается.

Посмотреть видеоролик и оценить шум можно по этой ссылке (3.3MB, AVI DivX 5.1).

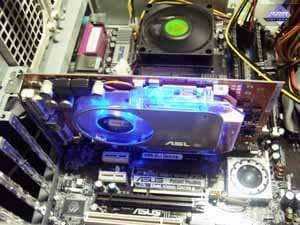

ASUS Extreme AX800XL 256MB

Кулер весьма эффективный и тихий, несмотря на узость радиатора.

Посмотреть видеоролик и оценить шум можно по этой ссылке (3.1MB, AVI DivX 5.1).


Комплектация.

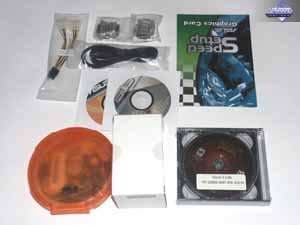

ASUS Extreme N6800 Ultra 256MB

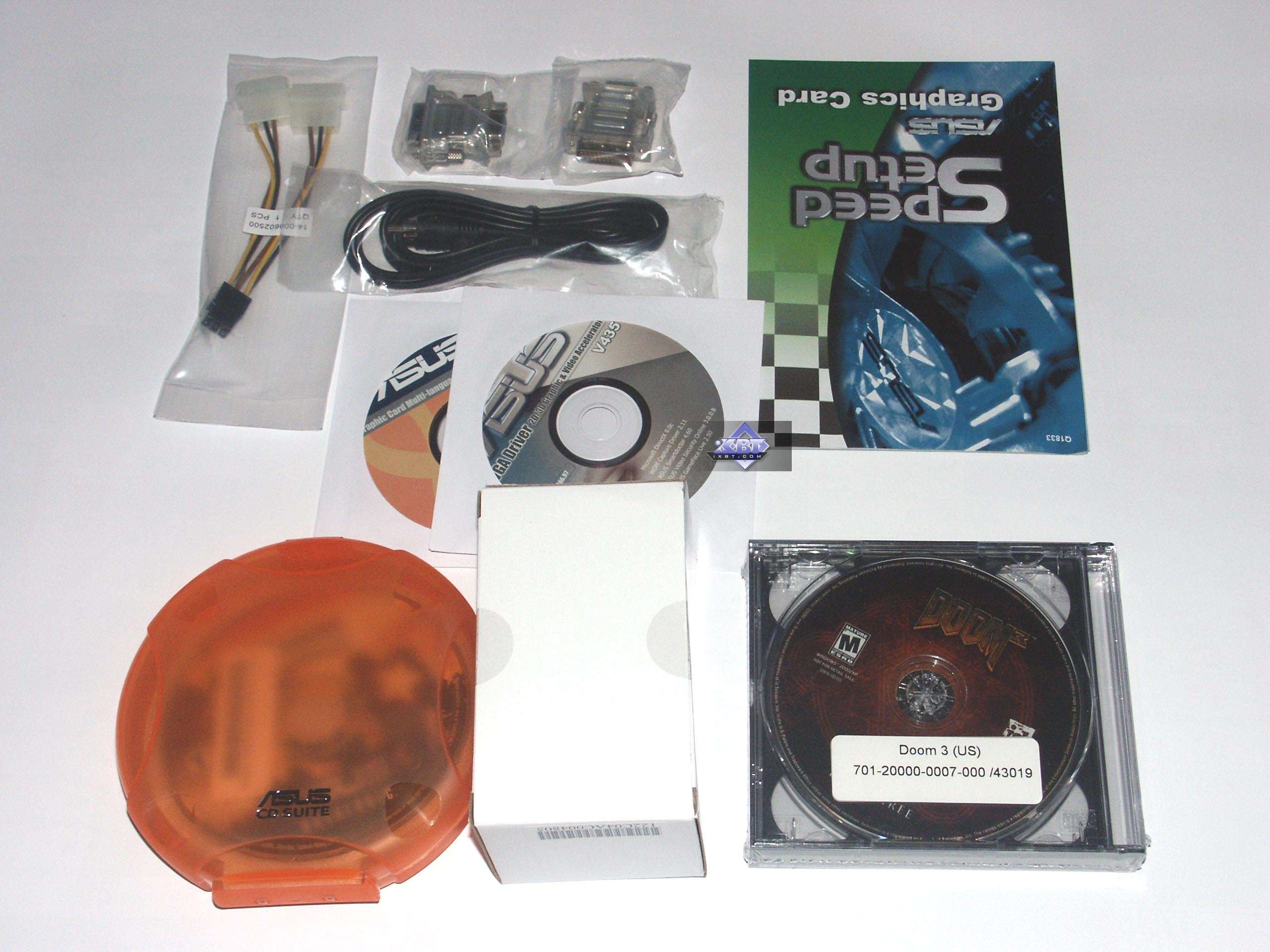

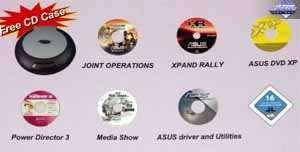

В коробке можно найти руководство пользователя, диск с драйверами, ASUSDVD, переходники DVI-to-d-Sub, кабель для внешнего питания, ТВ-удлинитель, также несколько игр (список их виден на снимке), В ТОМ ЧИСЛЕ и DOOM III! И, конечно, Web-камеру.

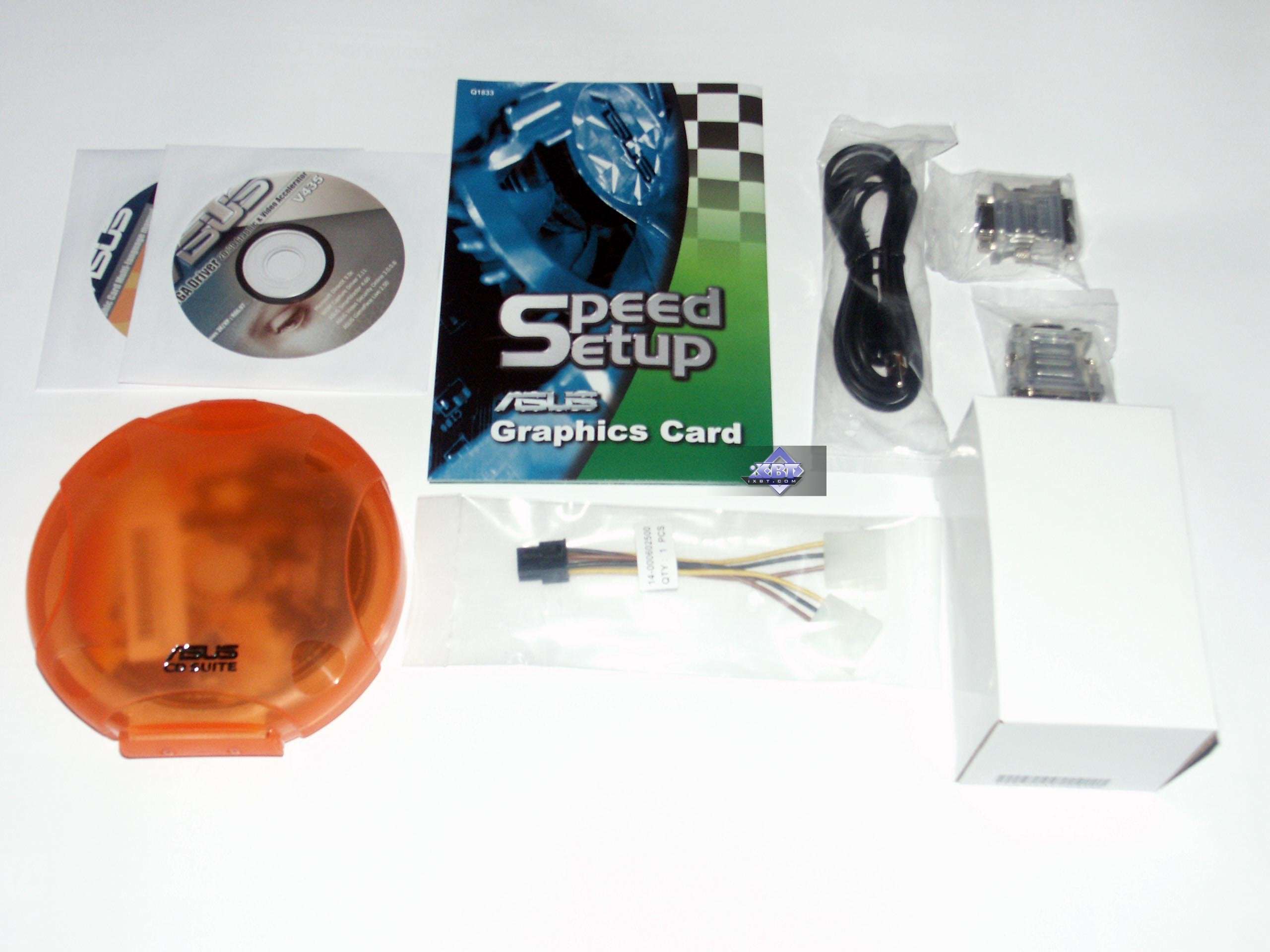

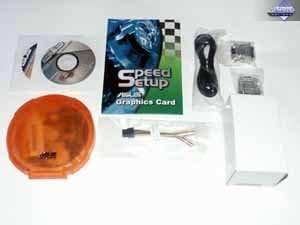

ASUS Extreme N6800GT 256MB
Комплект аналогичный предыдущему за тем лишь исключением, что нет игры DOOM III.

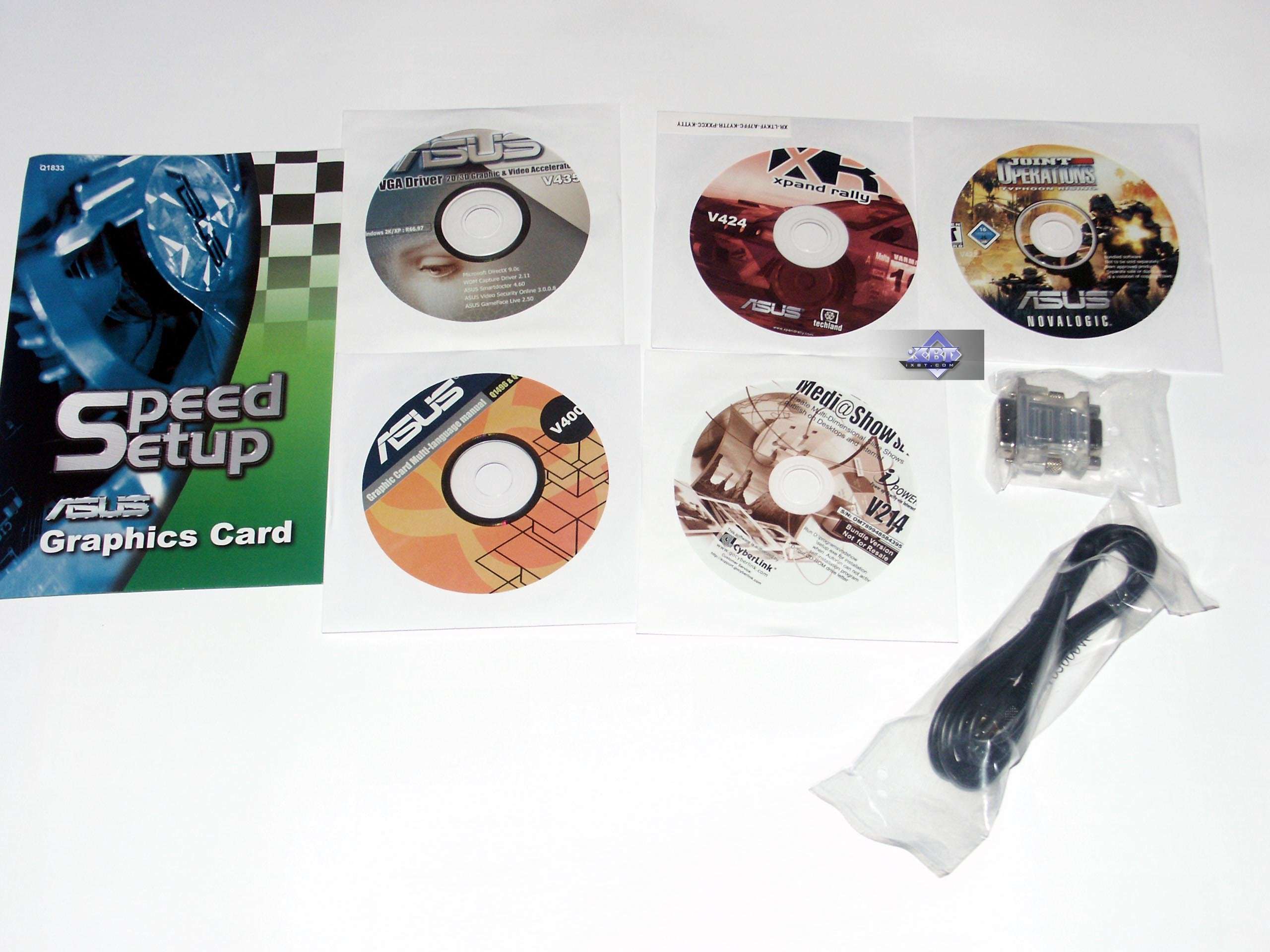

ASUS N6600GT 128MB AGP

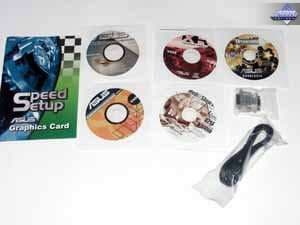

В коробке можно найти руководство пользователя, диск с драйверами, несколько игр; переходник DVI-to-d-Sub, удлинитель TV.

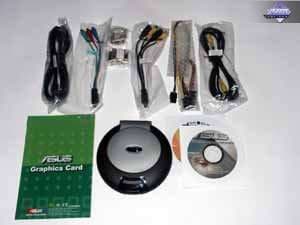

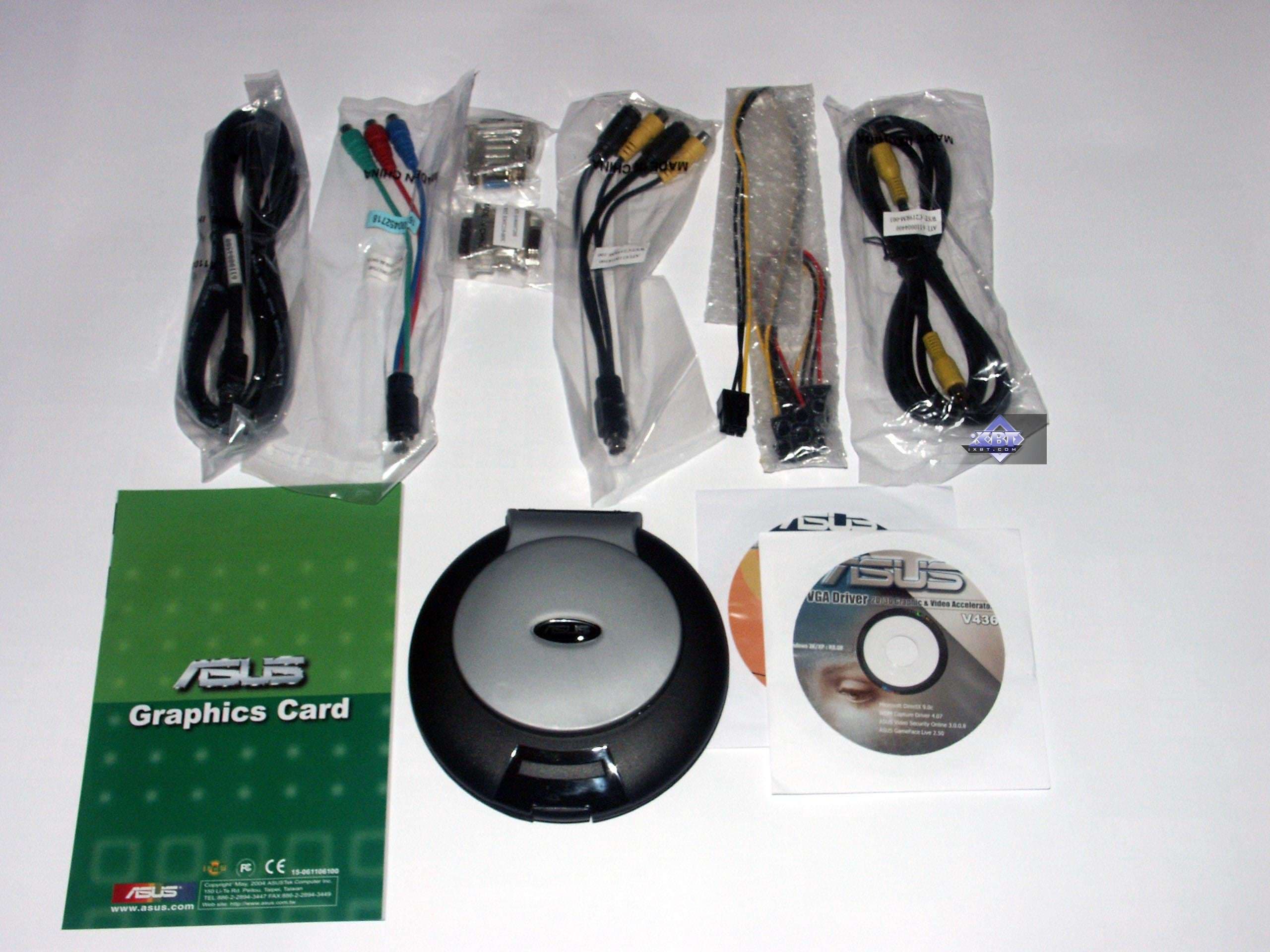

ASUS Extreme AX850XT Platinum 256MB

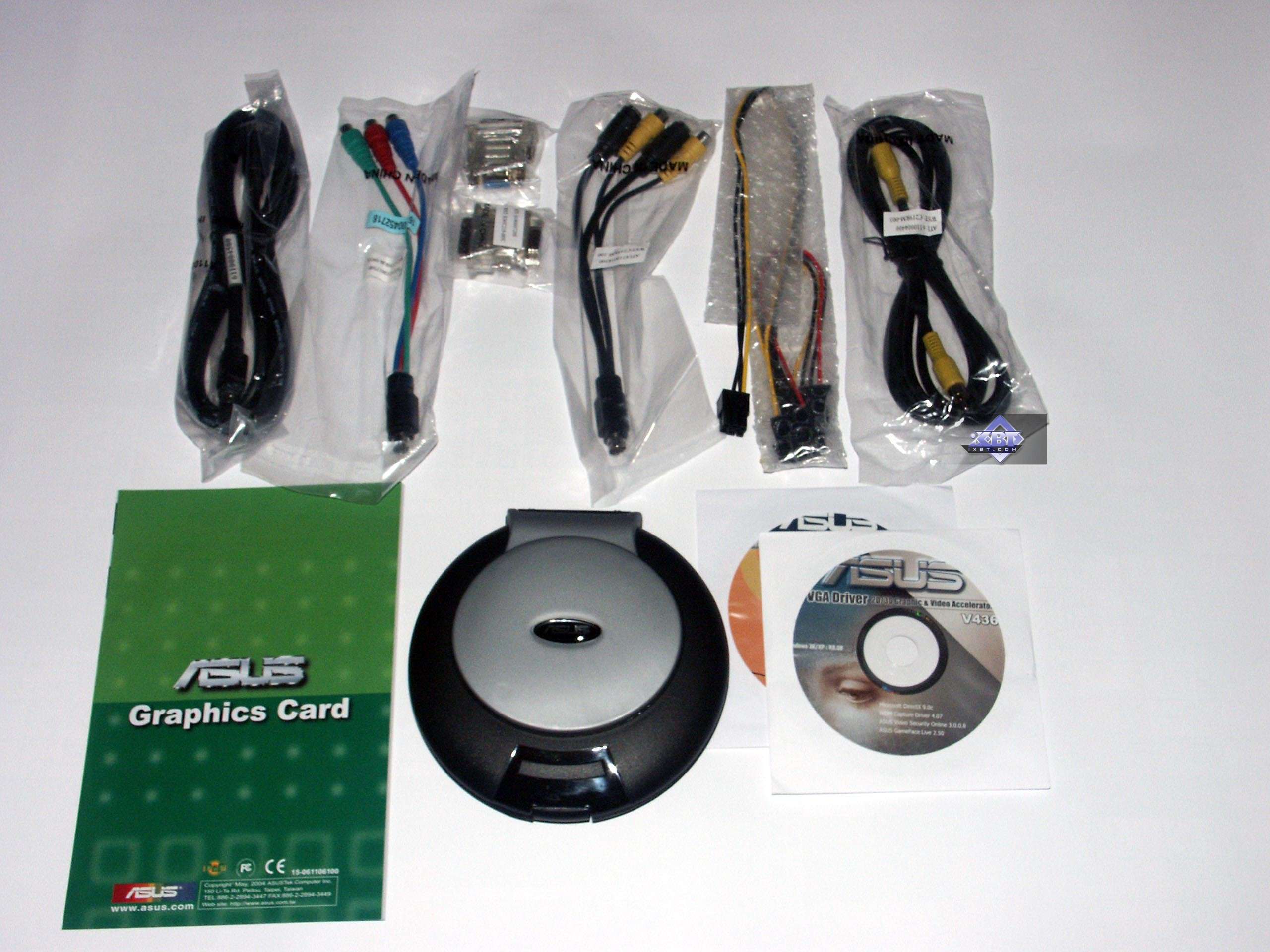

В коробке можно найти руководство пользователя, диск с драйверами, ASUSDVD, переходники DVI-to-d-Sub, кабель для внешнего питания, ТВ-удлинитель, кабель для HDTV, VIVO, а также несколько игр.

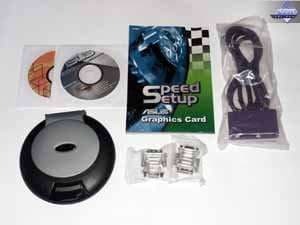

ASUS Extreme AX800XL 256MB

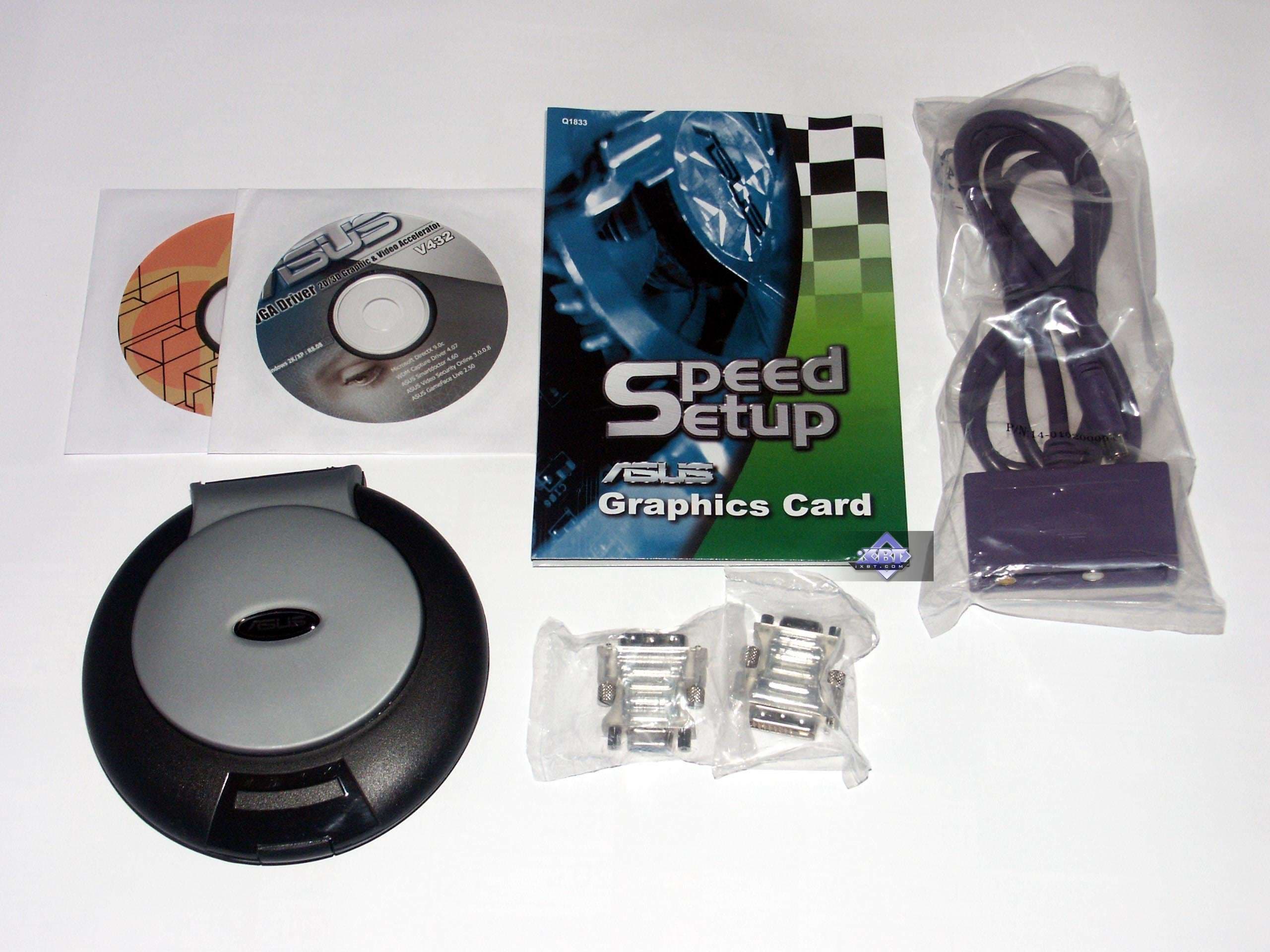

Аналогичный комплект, за исключением кабеля HDTV и удлинителей TV.

Посмотрим на упаковки.

ASUS Extreme N6800 Ultra 256MB

Ранее я отмечал, что компания старается сделать упаковку как можно больше и ярче :-). Хотя многое мы уже видели: ручка для переноски, откидная крышка. Интересно разделение дизайна для упаковок продуктов от ATI и NVIDIA: на обеих упаковках изображаются люди (в виде различных придуманных героев), но на первых — женского пола, на вторых — мужского.

ASUS Extreme N6800GT 256MB

Аналогичный бокс, под откидной крышкой — окно, через которое видна видеокарта.

ASUS N6600GT 128MB AGP

Небольшая коробка из толстого картона, оформленная в стиле этой компании.

ASUS Extreme AX850XT Platinum 256MB

Такой же бокс, как и у ASUS Extreme N6800 Ultra 256MB, лишь, как я говорил, дизайн немного иной.

ASUS Extreme AX800XL 256MB

Все аналогично, но к тому же есть окно в коробке, через которое видно карту.


Установка и драйверы

Конфигурации тестовых стендов:

  • Компьютер на базе Athlon 64 (939Socket)
    • процессор AMD Athlon 3800+ (2400MHz) (L2=512K);
    • системная плата ASUS A8N SLI Deluxe на чипсете NVIDIA nForce4 SLI;
    • оперативная память 1 GB DDR SDRAM 400MHz;
    • жесткий диск WD Caviar SE WD1600JD 160GB SATA.
  • Компьютер на базе Athlon 64 (754Socket):
    • процессор AMD Athlon 64 3400+ (L2=1024K);
    • системная плата ASUS K8V SE Deluxe на чипсете VIA K8T800;
    • оперативная память 1 GB DDR SDRAM PC3200;
    • жесткий диск Seagate Barracuda 7200.7 80GB SATA.
  • операционная система Windows XP SP2; DirectX 9.0c;
  • мониторы ViewSonic P810 (21") и Mitsubishi Diamond Pro 2070sb (21").
  • драйверы ATI версии 6.512 (CATALYST 5.2); NVIDIA версии 71.81.

VSync отключен.

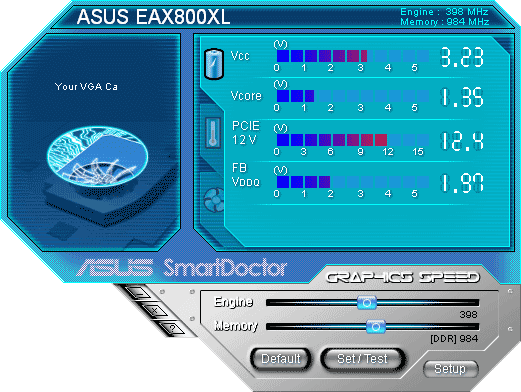

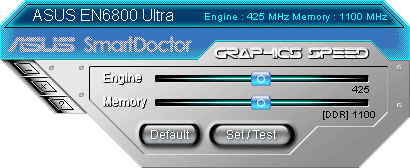

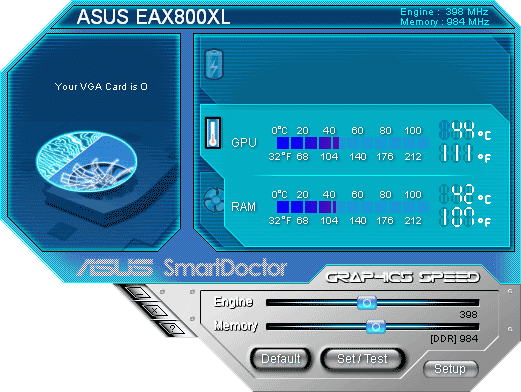

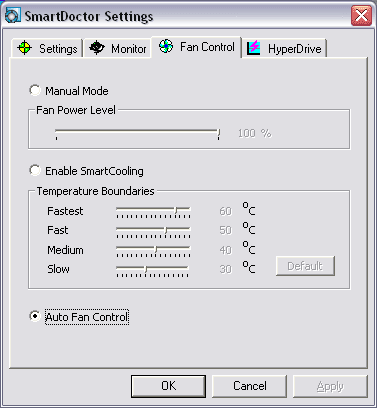

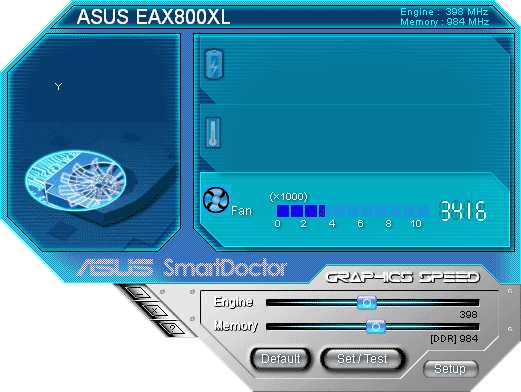

C видеокартами ASUS поставляется много разных утилит, но самая основная из них — SmartDoctor. Вот как она выглядит для каждой из протестированных карт.

ASUS Extreme N6800 Ultra 256MB; ASUS Extreme N6800GT 256MB

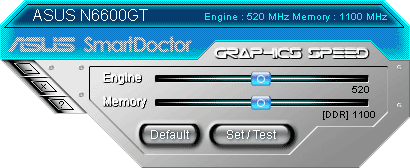

ASUS N6600GT 128MB AGP



ASUS Extreme AX850XT Platinum 256MB



ASUS Extreme AX800XL 256MB



Видно, что только X800 XL обрабатывается утилитой полноценно: демонстрируются все параметры состояния карты. Все остальные изделия — лишь дается возможность регулировки частот. Использовалась последняя на 10 марта версия программы 4.64

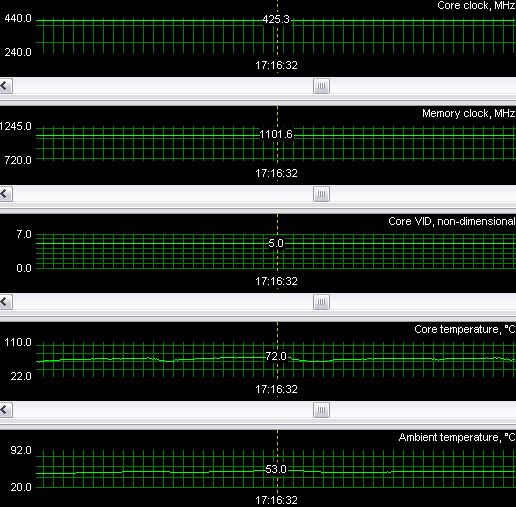

Теперь о температуре. Для мониторинга состояния карт я использовал утилиту RivaTuner (автор А.Николайчук AKA Unwinder). Все карты гонялись внутри закрытого корпуса без дополнительного охлаждения (была лишь общая продувка — кулеры у передней и задней стенки) в течение примерно двух часов под непрерывной нагрузкой в 3D (запускался цикл наших тестов).



Эффект от кулера налицо: температура ядра ни разу не поднималась выше 72 градусов. Хотя повторю, что шум имеется и ощутимый. Однако у Gainward имеется утилита ExperTool (обидно, что ASUS не догадался свою выпустить!) с возможностью регулировки скорости вращения кулера у всех reference NV4x. Поэтому я воспользовался ею (она позволяет снизить частоту вращения кулера до 50% от номинала), шум снизился на порядок, и вот что получилось по температурным режимам при прогоне тестов с облегченным охлаждением.

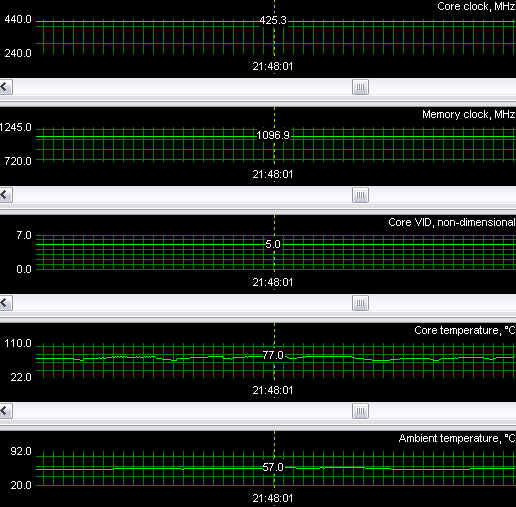

ASUS Extreme N6800 Ultra 256MB with low cooling


ссылка на весь файл с мониторингом

Как мы видим, температура выросла незначительно! Вывод ясен: такая частота вращения турбины излишняя, достаточно и половинной скорости.

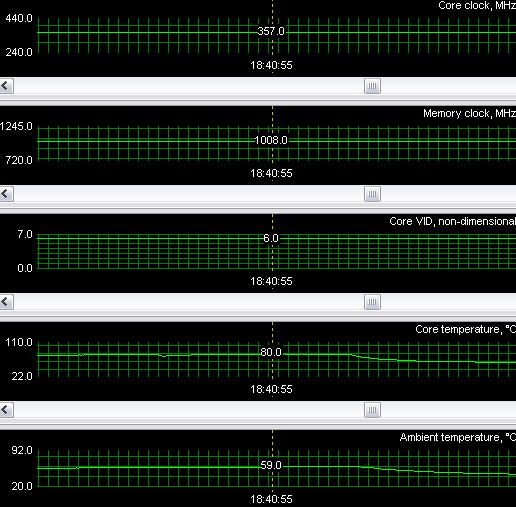

Несмотря на то, что частоты работы ядра у этой карты ниже, чем у предыдущей, температурный режим у него все же выше: порукой тому узкий кулер, который не очень эффективен при весьма высоком шуме.

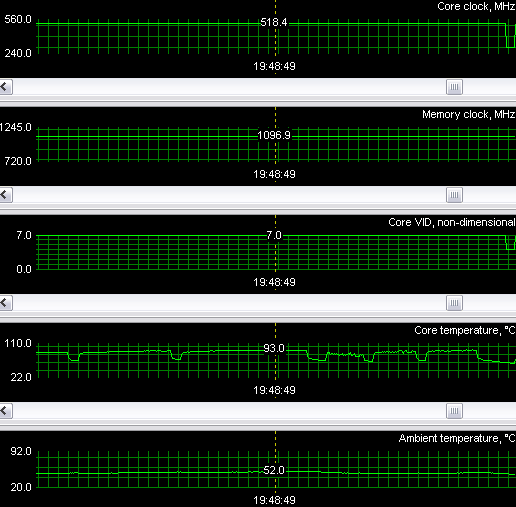

Вы посмотрите, какой ужас! Температура ядра зашкалила за 90 градусов! И виноват во всем мост HSI, который очень сильно греет PCB, передавая тепло и на ядро. Правда, карта отработала свое стабильно, однако все же надо иметь в виду, что продувка в корпусах, где стоят такие карты, обязательна!

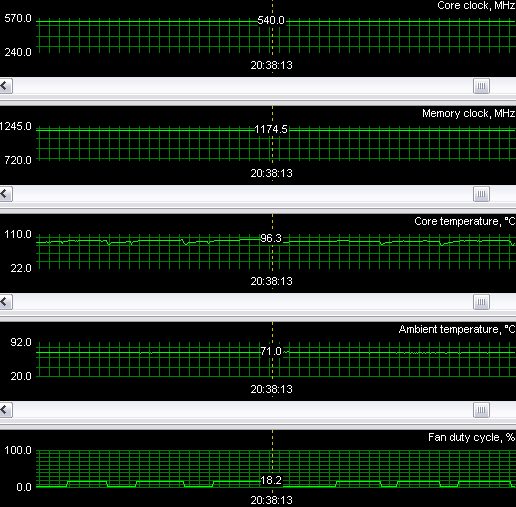

Ужас не менее аналогичный! Перегрев (в нашем понимании) налицо, хотя, как мы видим, кулер выше 19% от своих номинальных оборотов не поднимал. Однако плата работала стабильно, нареканий не было. Должен сказать, что по предварительным исследованиям кулер включается на полные 100% оборотов только при температуре около 100 градусов. Поэтому или чип рассчитан на такие температуры, или в показания датчиков софтверно внесены коррективы, показывающие более высокую температуру.

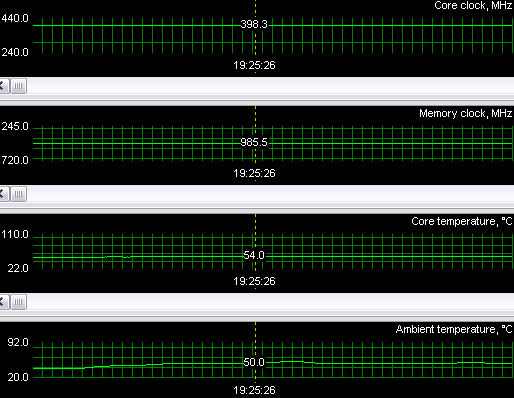

А вот у этой карты с нагревом все в порядке, выше 55 градусов на ядре температура не поднималась.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Tomb Raider: Angel of Darkness v.49 (Core Design/Eldos Software) — DirectX 9.0, Paris5_4 demo. Тестирование проводилось при максимально установленном качестве, выключены были лишь Depth of Fields PS20.

  • Half-Life2 (Valve/Sierra) — DirectX 9.0, demo (ixbt01, ixbt02, ixbt03 Тестирование проводилось при максимальном качестве, опция -dxlevel 90, в файле dxsupport.cfg убраны предустановки для видов карт.

  • FarCry 1.3 (Crytek/UbiSoft), DirectX 9.0, мультитекстурирование, 3 demo из уровней Research, Pier, Regulator (запуск игры с опцией -DEVMODE), настройки тестирования все Very High.

  • DOOM III (id Software/Activision) — OpenGL, мультитекстурирование, настройки тестирования — High Quality (ANIS8x). Имеется пример автоматизации запуска с увеличением скорости и уменьшением числа рывков (прекешинг)

  • 3DMark05 (FutureMark) — DirectX 9.0, мультитекстурирование, настройки тестирования — trilinear,

  • The Chronicles Of Riddick: Escape From Butcher Bay (Starbreeze/Vivendi) — OpenGL, мультитекстурирование, настройки тестирования — максимальное качество текстур, Shader 2.0.

Также, если кто-то из читателей хочет получить демки-бенчмарки, которыми мы пользуемся, то напишите на мой e-mail.

Производительность в целом

Зависимость производительности от CPU (без Анти-Алиасинга и Анизотропии)

Зависимость производительности от CPU (с Анти-Алиасингом 4х и Анизотропией 16х)



Выводы

Итак:

  1. ASUS Extreme N6800 Ultra 256MB — почти самый мощный на сегодня ускоритель на базе процессора от NVIDIA. Понятно, что продукт имиджевый, с огромной ценой. По своим характеристикам — вещь отличная, а будет ли спрос: решит цена, хотя на сегодня (почти середина марта) таких карт в продаже в России почти не найти. Качество 2D в 1600х1200 при 85 Гц — отлично. Разгон 455/1240 МГц. Надо иметь в виду, что кулер шумноват, поэтому рекомендую использовать утилиту от Gainward — ExperTool.

  2. ASUS Extreme N6800GT 256MB — продукт почти на таком же чипе, лишь частоты пониже. Зато и цена более приемлемая. Не очень грамотно продумана система охлаждения, которую тихой точно не назвать (снова рекомендую утилиту от Gainward). Разгон — 430/1190 МГц (хотя повторю, что разгон — дело конкретного экземпляра!). Качество 2D в 1600х1200 при 85 Гц — отлично.

  3. ASUS N6600GT 128MB AGP — сам ускоритель ничем особенным не выделяется, полная копия эталонного дизайна, но вот то, что кулер медный, да и память 1.6ns — это очень привлекательно для оверклокеров. К тому же данный экземпляр разогнался до 577/1230 МГц! Качество 2D в 1600х1200 при 85 Гц — отлично. Однако надо иметь в виду, что нагрев карты очень высок, и потому обдув или иные способы охлаждения очень нужны.

  4. ASUS Extreme AX850XT Platinum 256MB — эталонная карта, имеет все стандартное. Понятно, что самая высокая скорость на сегодня в массе игр (кроме NVIDIA SLI, разумеется), наличие VIVO — все это идет в копилку плюсов. А вот возможный шум кулера (даже не шум, а рев), а также несколько портящий нервы перегрев (пусть карта работает стабильно, но видеть 96 градусов на чипе — как-то не очень приятно) — это все относится к минусам. Хотя, если корпус хорошо продувается, то проблем быть не должно! Картинка 2D в 1600х1200 при 85 Гц — отлично. Разгон 560/1230 МГц (при обдуве). Понятно, что продукт также имиджевый с огромной ценой.

  5. ASUS Extreme AX800XL 256MB — копия эталона, однако есть свои изюминки. Конечно, цена будет капитально завышена, как на все новинки от ASUS, но надеюсь, что не на столько, чтобы выгоднее было взять предыдущий X800 XT :-). Очень хорошо работает с этой платой SmartDoctor, любители моддинга будут довольны. Качество 2D в 1600х1200 при 85 Гц — отлично. Разгон 428/1170 МГц.

Более полные сравнительные характеристики видеокарт этого и других классов вы можете увидеть также в наших 3DGiТогах.

По результатам исследования ASUS Extreme AX800XL 256MB получает награду в номинации «Оригинальный дизайн» (за март).


А также ASUS Extreme N6800 Ultra 256MB получает награду в номинации «Отличная поставка» (за март).



Теоретико-аналитические материалы и обзоры видеокарт, в которых рассматриваются функциональные особенности GPU ATI RADEON X800 (R420)/X850 (R480)/X700 (RV410) и NVIDIA GeForce 6800 (NV40/45)/6600 (NV43)



Благодарим компанию ASUSTeK за предоставленные видеокарты
