Leadtek WinFast GeForce2 MX 64MB, Leadtek WinFast GeForce2 MX64 и Leadtek WinFast GeForce2 MX MAX

на базе NVIDIA GeForce2 MX, MX200 и MX400
" Жила видеокарта Riva
Казала игры, хоть и криво
Но ей не надо ставить фикс —
Ей на замену есть MX! "



Политика NVIDIA по формированию целой когорты видеокарт и графических процессоров продолжает развиваться. Ныне поставлена задача по замещению уже сильно устаревших Riva TNT2/TNT2M64/Vanta на более новые вариации GeForce2 MX. По сути, за примерно такие же деньги пользователь получит почти такую же скорость работы карты в 3D, однако с точки зрения поддержки современных игр присутствие на видеокарте уже GPU GeForce2 MX, а не видеочипсета Riva TNT2, даст ряд преимуществ, поскольку ядро GeForce2 MX основано на GeForce2 GTS, а значит, что поддержка Bump Mapping, Hardware T&L, Cube Texturing и др. будет в наличии (несмотря на относительно низкую производительность.

Таким образом родились и вышли в свет NVIDIA GeForce2 MX200 и GeForce2 MX100. С точки зрения самого графического процессора в нем ничего не урезано, и даже подчас частота оставлена на том же уровне (175 МГц). Излюбленный способ у NVIDIA по урезанию видеочипсетов — это ограничение пропускной способности видеопамяти. Вспомним, как получился Riva TNT2M64, как дешевое решение для малобюджетных систем. Именно урезанием шины памяти до 64 бит. То есть, за такт память может принять объем информации не более 64бит (причем, если порция будет меньше 64бит, то коэффициент полезного использования памяти падает).

Итак, GeForce2 MX200 — это тот же GeForce2 MX, но с 64-битной шиной обмена с памятью, а MX100 — вообще с 32-битной! Таким образом достигается сильно удешевление изготовления плат на базе таких чипсетов. К тому же, память можно ставить уже всякую (как, кстати, ныне и делают китайские производители Riva TNT2 — карт, да и не только этих плат, уже на GeForce2 MX стали устанавливать низкосортную память).

Разумеется, довольно обидно смотреть на карты, на которых стоит полноценный GeForce2 MX, который, по сути, большую часть времени простаивает в ожидании, пока через убогую шину памяти прокачается очередная порция информации. Но маркетинг есть маркетинг. И если ATI применяет для выпуска более дешевых карт понижение частоты и урезание некоторых функций, а 3dfx, как известно, на Velocity100 отключала второй TMU, то у NVIDIA свои методы.

Напомним, что в этом анонсе новых чипсетов был еще GeForce2 MX400. Это как раз обратный случай усиления ныне выпускаемых GeForce2 MX — карт. Повышена частота самого GPU, плюс рекомендовано использование с ним более быстрой памяти (хотя и все той же SDR SDRAM). Однако стоимость готовых карт не будет выше ныне серийно выпускаемых на GeForce2 MX.

Подводя итоги предварительному рассмотрению, приведем характеристики:

    NVIDIA GeForce2 MX400:
    • Частота работы процессора 200 МГц
    • Рекомендуемая частота работы памяти 183 МГц (5.5 ns), 128 bit
    NVIDIA GeForce2 MX200:
    • Частота работы процессора 175 МГц
    • Рекомендуемая частота работы памяти 166 МГц (6 ns), 64 bit
    NVIDIA GeForce2 MX100:
    • Частота работы процессора 143 МГц
    • Рекомендуемая частота работы памяти 166 МГц (6 ns), 32 bit

Большинство партнеров NVIDIA сразу откликнулись на эти инициативы по расширению линейки GeForce2 MX и проанонсировали по две карты на базе GeForce2 MX200 и MX400. Выпустить MX100 пока еще никто не решился ("Мы — не самоубийцы!" — заявили представители известнейших фирм). Практически первой из этого состава выпустила свой анонс фирма Leadtek Research. Эта компания на российском рынке — уже очень популярный бренд, поэтому рассказывать о фирме нет никакой необходимости. А мы рассмотрим две видеокарты на базе GeForce2 MX200 и MX400, а также обычный GeForce2 MX с 64-ю мегабайтами памяти, выпущенные этой фирмой.

Платы

1. Leadtek WinFast GeForce2 MX MAX

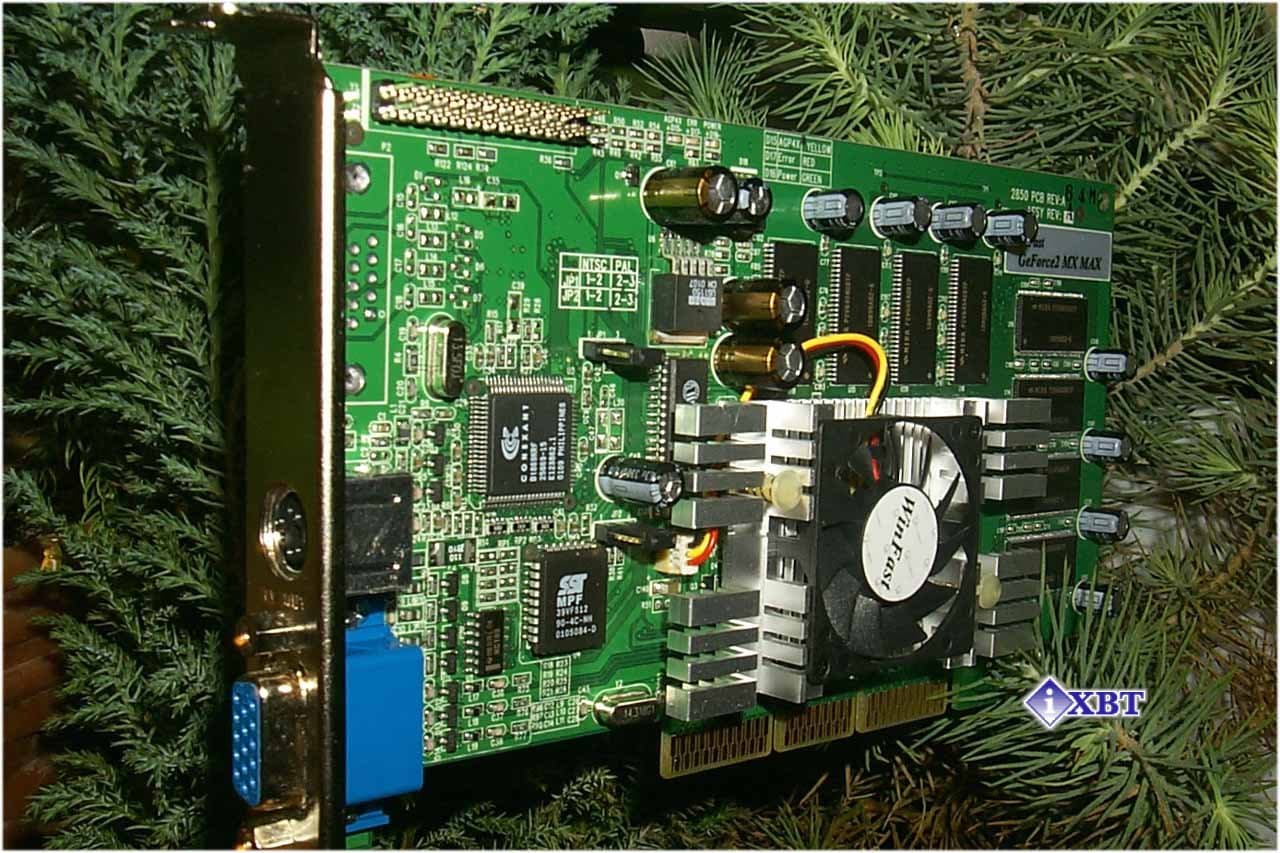

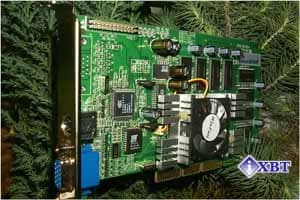

Карта Leadtek WinFast GeForce2 MX MAX имеет AGP x2/x4 интерфейс, 64 Мб SDR SDRAM памяти, размещенной в 8-ми микросхемах на лицевой стороне PCB.



Микросхемы памяти MIRA, время выборки 6ns, что соответствует частоте в 166 МГц. На этой частоте память и работает. Надо отметить, что снова в ущерб более быстрой памяти на карту было установлено не 32, а 64 мегабайта, а при этом частота с рекомендованных 183 МГц снижена до 166 МГц (это понятно, так как чтобы удешевить производство карт с таким объемом памяти, надо устанавливать более дешевую память). Я полагал, что тот негативный опыт выпуска 64-мегабайтных карт на GeForce2 MX, который мы могли видеть на примере Inno3D Tornado GeForce2 MX 64MB, останется малораспространенным, но, к сожалению, ведущий производитель Leadtek тоже решил "покупать" пользователей компьютеров таким объемом памяти на тех видеокартах, которым это совершенно не нужно, и даже вредно.

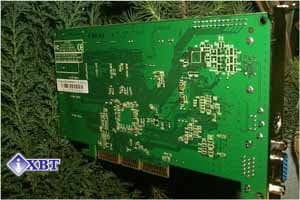

Дизайн платы, как можно заметить, очень сходен с тем, который мы могли видеть у модели WinFast GeForce2 MX SH Pro, да и у DH Pro. Можно увидеть, что на данной карте просто не распаян второй разъем VGA (D-SUB), а также нет микросхемы второго RAMDAC.

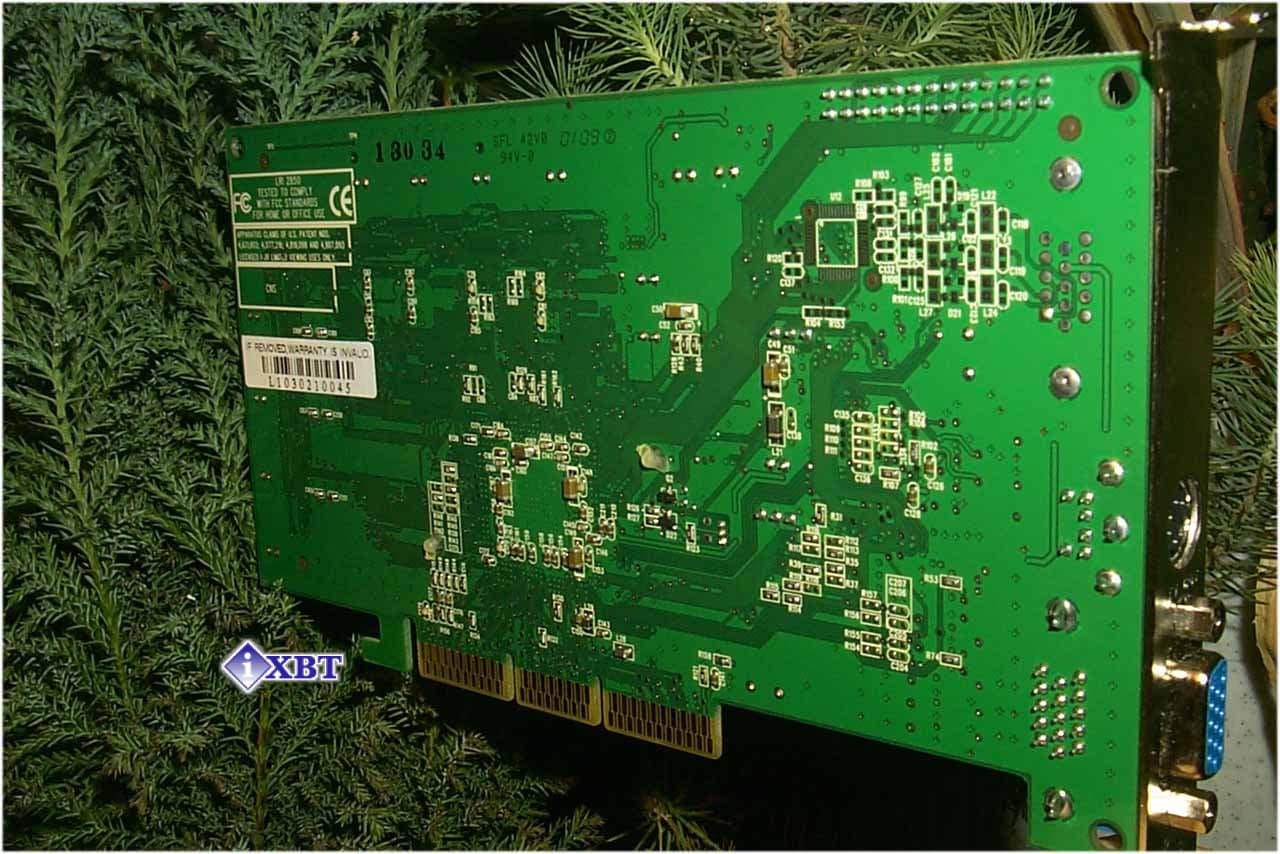

По своему конструктиву плата полностью соответствует эталонному дизайну. Новой визитной карточкой плат от Leadtek стал их цвет. Фирма отказалась от традиционного лимонно-желтого цвета PCB, и новые видеокарты все стали ярко-зелеными.

Прошу обратить внимание на установленный кулер. Такая форма охлаждающего устройства тоже успела стать визиткой фирмы, и платы от Leadtek даже издали можно хорошо отличить от иных.

На видеокарте установлен TV-out, который поддерживается технологией TwinView, позволяющей одновременный вывод изображения на монитор и на телевизор, а также расширение рабочего стола на два приемника сигнала. Мы уже многократно об этом рассказывали в наших материалах. Но на этом особенности карты не заканчиваются.


Также традицией для компании стало оснащать более дорогостоящие карты Hardware Monitoring, который дает возможность контролировать температуры платы и чипа (для этого на PCB смонтирован специальный язычок термодатчика, который соприкасается с поверхностью GPU, обратите внимание на специальное углубление в радиаторе для термодатчика).

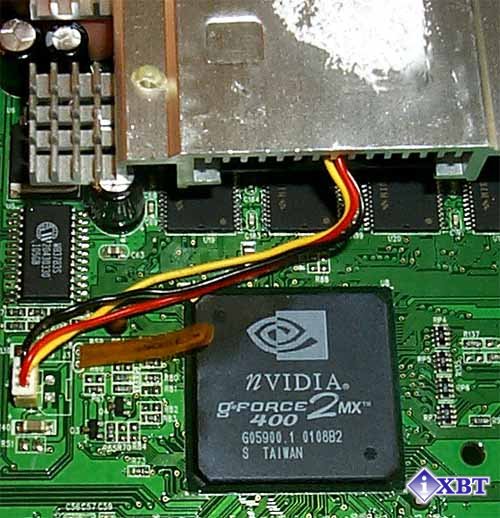

На видеокарте установлена микросхема, отвечающая за мониторинг (слева от термодатчика на фотографии выше), а также на верхней части платы можем видеть три светодиода, сигнализирующих (слева-направо):

  • о режиме работы AGP (светодиод горит — 4х, выключен — 2х);
  • о каких-либо сбоях или ошибках в работе видеокарты;
  • о подаче питания на видеокарту;
Регулированием параметров мониторинга занимается специальное программное обеспечение, а именно утилита WinFox, которую мы рассматривали уже в обзоре Leadtek WinFast GeForce2 MX SH Pro.

Карта поставляется в Retail-упаковке привычного дизайна.

А поставка уже традиционная для Leadtek:

  • руководство пользователя;
  • диск с драйверами и утилитами;
  • диск с InterVideo WinDVD 2000;
  • удлинитель S-Video;
  • переходник S-Video-to-RCA;

Таким образом, несмотря на монтаж на карте гнезда S-Video (TV-out), владельцы видеотехники более старых лет выпуска, не имеющей гнезд S-Video, смогут воспользоваться TV-out.

Разгон

Карта Leadtek WinFast GeForce2 MX MAX показала обычный потенциал по разгону, прежде всего по памяти. Удалось добиться устойчивой работы на частотах 240/210 МГц. Показатели разгона чипа впечатляют, однако, все хорошо знают, что на картах класса GeForce2 MX главным препятствием на пути повышения производительности является пропускная способность памяти, а значит, и ее частота. Плюс надо учитывать, что GPU изначально работает на 200 МГц, а не на 175, как у обычных GeForce2 MX.

2. Leadtek WinFast GeForce2 MX DH Pro 64MB

Эта карта полностью аналогична предыдущей, за исключением тактовой частоты на GPU — обычные 175 МГц вместо 200. Память установлена точно такая же. Да и PCB у этих карт общая. Единственное отличие — это то, что на этой карте реализована технология TwinView, то есть распаян второй выход VGA и установлена микросхема второго RAMDAC.

Это может служить большим плюсом для данной карты при условии, что из-за TwinView не будет сильно завышена цена карты. Саму технологию TwinView мы уже подробнос рассматривали в наших обзорах по картам на NVIDIA GeForce2 MX от Leadtek и в материале по ASUS AGP-V7100/2V1D.

Разгон

Карта Leadtek WinFast GeForce2 MX DH Pro 64MB не смогда по памяти разогнаться даже на более-менее приличное значение, при котором прирост по скорости был бы ощутим, поэтому разгонять ее нет никакого смысла.

3. Leadtek WinFast GeForce2 MX64

Карта Leadtek WinFast GeForce2 MX64 имеет AGP x2/x4 интерфейс, 32 Мб SDR SDRAM памяти, размещенной в 4-x микросхемах на лицевой стороне PCB.



Микросхемы памяти MTech, время выборки 7ns, что соответствует частоте в 143 МГц. На этой частоте память и работает. Надо отметить с большим сожалением, что к урезанной до 64-х бит шине обмена с памятью фирма прибавила еще понижающий скорость фактор в виде более медленной памяти. Разумеется, не имеет смысла ждать от такой карты производительности даже близкой к GeForce2 MX.

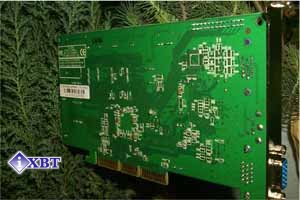

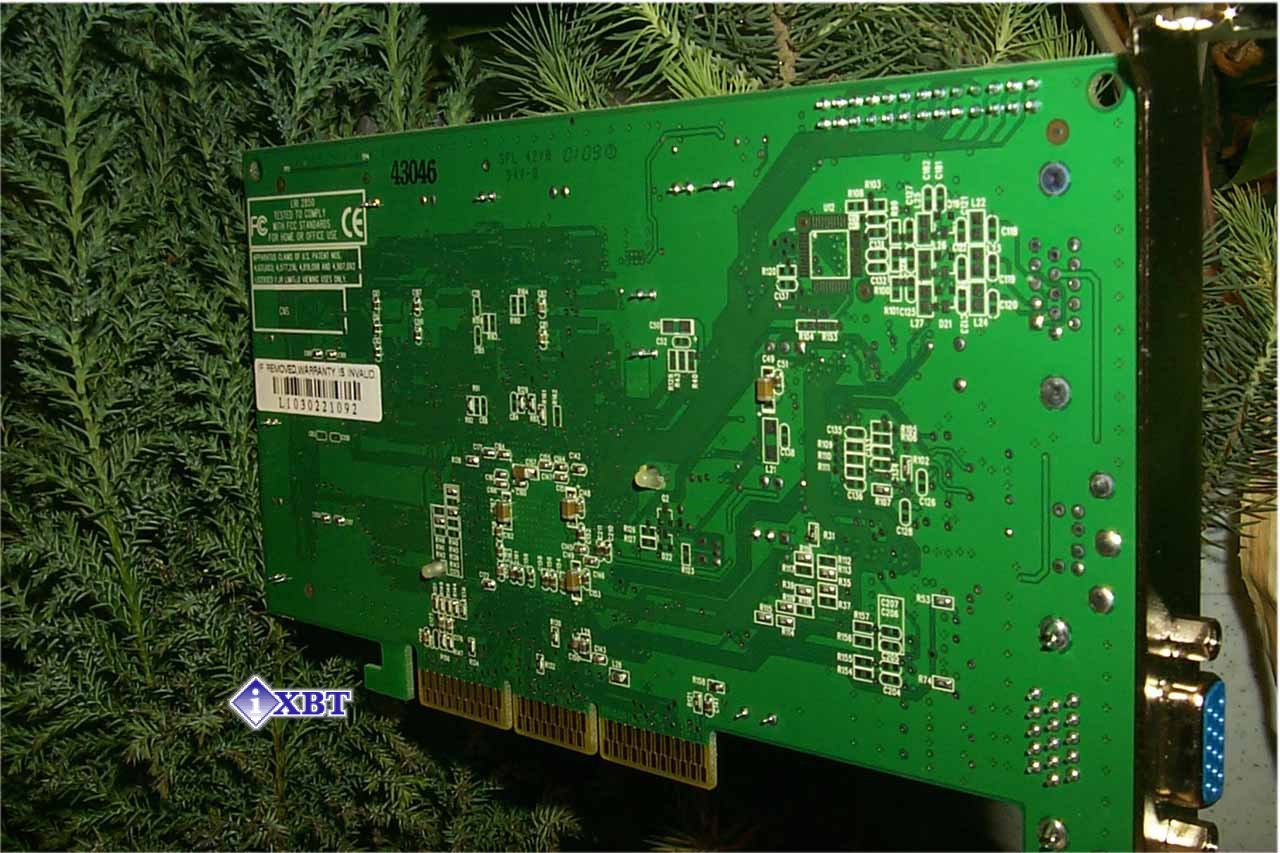

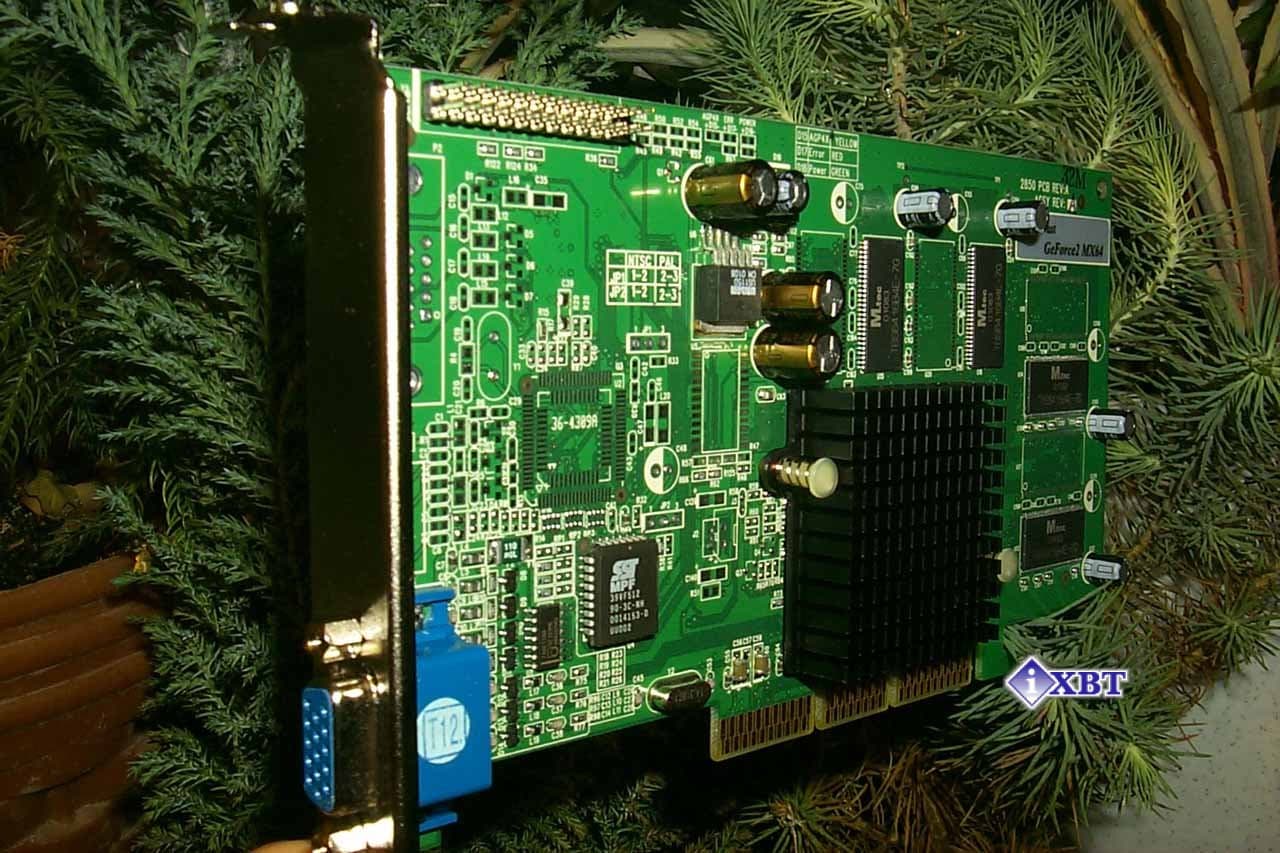

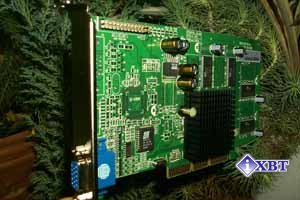

Дизайн платы, как можно заметить, полностью заимствован у предыдущей модели. Можно увидеть, что на данной карте просто изъята половина микросхем памяти, убран Hardware Monitoring, и GPU охлаждается радиатором без вентилятора.

На карте установлен графический процессор GeForce2 MX200. Возможно, что он несколько отличается от обычного технологией изготовления, однако работает на тех же 175 МГц, как и широко распространенный GeForce2 MX.

Карта поставляется в более скромной Retail-упаковке меньших размеров.

Внутри коробки можно найти:

  • руководство пользователя;
  • диск с драйверами и утилитами;
  • диск с InterVideo WinDVD 2000;

Разгон

Карта Leadtek WinFast GeForce2 MX64 показала небольшой потенциал по разгону, прежде всего по памяти. Удалось добиться устойчивой работы на частотах 220/190 МГц. Разумеется, на такие скромные данные влияет то, что на плате изначально установлена более медленная память, чем принято по спецификациям.

Установка и драйверы

Рассмотрим конфигурацию тестового стенда, на котором проводились испытания карты Leadtek WinFast GeForce2 MX MAX:

  • процессор Intel Pentium III 1000 MHz:
  • системная плата Chaintech 6OJV (i815);
  • оперативная память 256 MB PC133;
  • жесткий диск IBM DPTA 20GB;
  • операционная система Windows 98 SE;

На стенде использовались мониторы ViewSonic P810 (21") и ViewSonic P817 (21").

Тестирование проводилось на драйверах 6.50 от NVIDIA.

Для сравнительного анализа были использованы показания с видеокарт Hercules Dynamite TNT2 Ultra (с понижением частот до уровня Riva TNT2 — 125/150 МГц), Leadtek WinFast GeForce2 MX/DVI, AOpen PA256 Deluxe (GeForce2 GTS).

Результаты тестов

"О сколько нам МХ-ов разных
NVIDIA готовит впрок!
Пиар трудился не напрасно,
Производителям другим — урок!"

По 2D-графике скажу, что Leadtek держит марку. Качество было на уровне распространенных видеокарт на GeForce2 MX от именитых производителей. Я замечу, что мы уже многократно обсуждали этот вопрос, выяснили, что качество 2D может сильно зависеть не только от производителя карты, но и просто от конкретного экземпляра.

Приступаем к оценке производительности видеокарты в 3D. Должен сразу отметить, что производительность Leadtek WinFast GeForce2 MX 64MB точно такая же, как и у обычного GeForce2 MX, несмотря на наличие 64-х мегабайт ОЗУ. Впрочем, мы уже писали об этом в обзоре по Inno3D Tornado GeForce2 MX 64MB. Поэтому на диаграммах эта карта не представлена, можно смело смотреть на цифры по Leadtek WinFast GeForce2 MX/DVI и понимать, что у 64-х мегабайтной карты они точно такие же.

В качестве инструментария мы использовали следующие программы: Приступаем к оценке производительности видеокарты в 3D. В качестве инструментария мы использовали следующие программы:

  • id Software Quake3 v.1.17 — игровой тест, демонстрирующий работу платы в OpenGL с использованием стандартного демо-бенчмарка demo002 и демо-бенчмарка на основе уровня с большим объемом текстур q3dm9 — Quaver;
  • Rage Expendable (timedemo) — игровой тест, демонстрирующий работу платы в Direct3D в режиме мультитекстурирования.

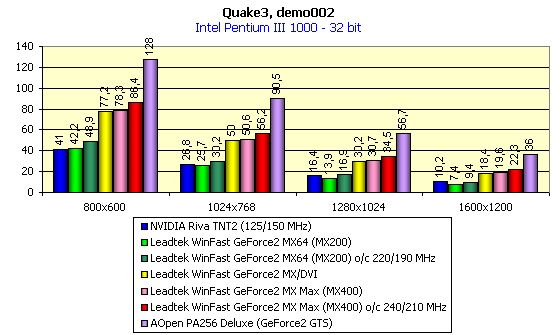

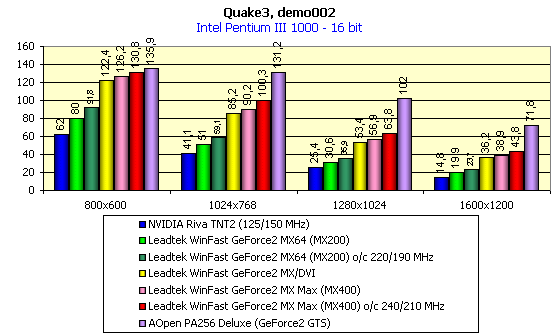

Quake3 Arena

demo002

Тестирование проводилось в двух режимах: Fast (демонстрирует работу карты в 16-битном цвете) и High Quality (демонстрирует работу карты в 32-битном цвете).



Как можно видеть, результаты Leadtek WinFast GeForce2 MX MAX оказались вполне ожидаемыми: за счет более быстрого чипсета производительность в 16-битном цвете возросла относительно рядового GeForce2 MX, а в 32-битном цвете точно такая же частота памяти 6 ns не позволила более быстрому GPU реализовать свое преимущество.

Leadtek WinFast GeForce2 MX64 оказалась практически на уровне Riva TNT2 по скорости. В общем-то, тоже предсказуемый результат, так как именно на замещение Riva TNT2- карт и был направлен выпуск этой карты. Плохо то, что в 32-битном цвете эта плата отстает даже от Riva TNT2. А что говорить про Riva TNT2 Pro? Или Ultra? Конечно, согласно спецификациям, на таких платах должна быть установлена 6 ns память, что позволило бы чуть повысить скорость, однако посмотрите на результаты разгона! Даже будучи работающей на 190 МГц память с такой шиной не в состоянии догнать Riva TNT2, имеющей полноценную 128-битную шину.

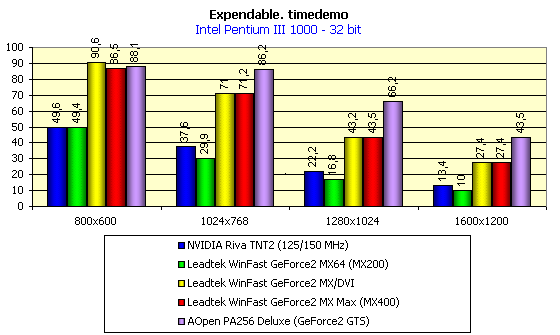

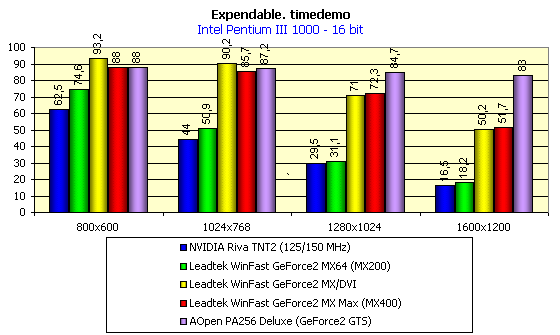

Expendable

На примере данной игры мы посмотрим на скорость карты в Direct3D.



Картина аналогичная.

Подведем итоги анализа производительности рассмотренных нами плат:

  • Leadtek WinFast GeForce2 MX64 демонстрирует производительность на уровне Riva TNT2 (даже чуть хуже), однако, учитывая низкие цены этих карт и более полноценную поддержку современных игр, тем, кто хочет покупать карты на Riva TNT2, можно смело советовать брать Leadtek WinFast GeForce2 MX64, как более современное решение.
  • Leadtek WinFast GeForce2 MX MAX показала производительность на уровне рядовых GeForce2 MX в 32-битном цвете и чуть большую скорость в 16-битном. Установка 64-х мегабайт на такие карты совершенно не оправдано.
  • Leadtek WinFast GeForce2 MX DH Pro 64MB по производительности ничем не отличается от обычных GeForce2 MX, поэтому мне весьма странно видеть выпуск такого продукта, где засчет роста никому не нужного объема ОЗУ уничтожается потенциал по разгону, так как на такие карты устанавливается дешевая память.

Выводы

Собственно, все выводы есть выше, в разделе по производительности, можно лишь добавить, что приобретая видеокарты на GeForce2 MX200 от именитых производителей, таких как Leadtek, вы получаете еще и очень хорошее качество в 2D, которого нет на картах класса Riva TNT2.

Плюсы:

  • Соответствие ценовых и скоростных характеристик Leadtek WinFast GeForce2 MX64 платам на базе Riva TNT2, плюс очень хорошее качество 2D;
  • Примерное соответствие ценовых и скоростных характеристик Leadtek WinFast GeForce2 MX MAX платам на базе стандартного GeForce2 MX, плюс 64 мегабайта видеопамяти для ощущения крутости :-);
  • Ну если это можно назвать плюсом — 64 мегабайта памяти на Leadtek WinFast GeForce2 MX DH Pro 64MB служат таким же виртуальным поднятием крутости этих карт;
  • Наличие у Leadtek WinFast GeForce2 MX DH Pro 64MB второго VGA-выхода (TwinView) при условии отсутствия завышенных цен из-за поддержки этой технологии картой;
  • Очень хорошее качество исполнения карт;
  • Хорошая Retail-поставка;
  • TV-out у Leadtek WinFast GeForce2 MX MAX.

Минусы:

  • Отсутствие хорошей разгоняемости вследствие установки на карты дешевой видеопамяти;
  • Тактовка MX200 и MX400 карт по памяти ниже частот, предусмотренных спецификациями;




11 апреля 2001 Г.
