Видеорегистратор Video Control VC-DM4USB


Постоянное снижение цен на системы безопасности вполне закономерно приводит к тому, что доступность таких систем увеличивается, и если раньше в качестве потребителей подобных систем могли выступать только предприятия, то к настоящему моменту ситуация кардинально изменилась — эти системы вполне по карману любому желающему.

Частный случай систем безопасности — видеонаблюдение — также подвержен вышеописанной тенденции. Растет спрос, он же рождает предложение — и на рынке появились недорогие многоканальные платы видеозахвата и видеокамеры, снизилась стоимость IP-камер. И даже такие устройства, как видеорегистраторы — становятся более «домашними». Как раз о таком вот «домашнем» видеорегистраторе и будет наш сегодняшний обзор.

  1. Характеристики и комплектация
  2. Конструкция
  3. Интерфейс
  4. Тестирование
  5. Выводы

Характеристики и комплектация

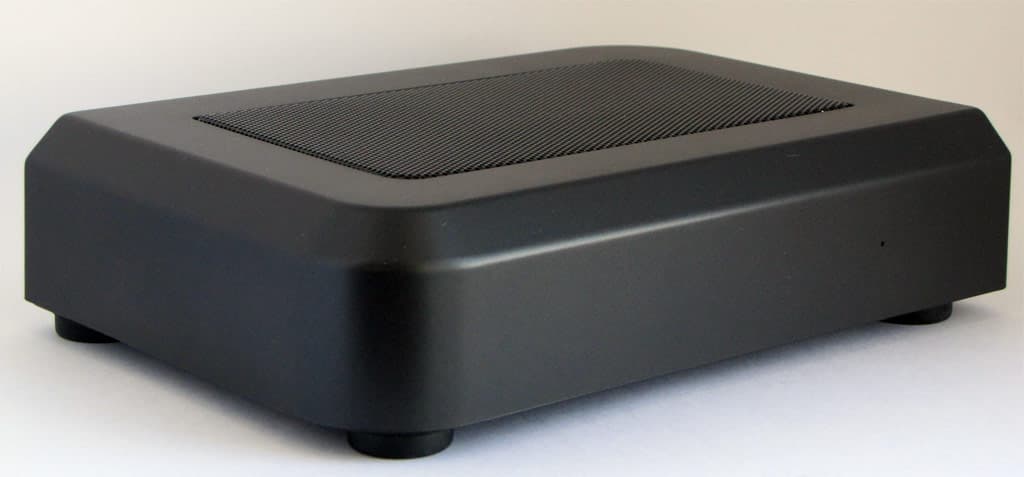

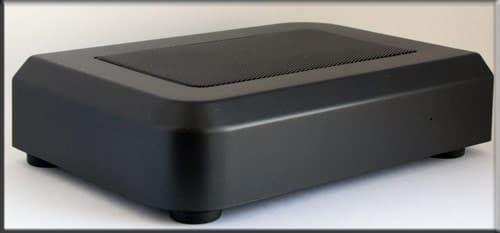

Video Control VC-DM4USB — так зовут предмет нашего сегодняшнего обзора. Вот он:

Перед нами — скромных размеров коробочка, обладающая небольшим весом и довольно богатой функцинальностью:

Аппаратные характеристики
Поддерживаемые форматы видео PAL/NTSC
Скорость просмотра, к/c
  • PAL
  • NTSC

100
120
Скорость записи, к/c
  • PAL
  • NTSC

50
60
Разрешение при просмотре
  • PAL
  • NTSC

640×544
640×448
Разрешение при записи
  • PAL
  • NTSC

640×272
640×224
Количество видеовходов 4 BNC
Количество аудиовходов 1 RCA
Количество видеовыходов 1 BNC, 1 VGA
Количество аудиовыходов 1 RCA
Возможность подключения охранной сигнализации Нет
Возможность подключения исполнительного устройства Нет
Возможность индивидуальной настройки частоты кадров при записи на каждом канале Есть, от 1 до 25 к/c, автобаланс
Возможность индивидуальной настройки яркости, контрастности, насыщенности и гаммы при записи на каждом канале Есть
Возможность управления мышью Есть
Возможность управления ИК-пультом Есть (опционально)
Возможность подключения USB-носителя для копирования архива или обновления Есть
Возможность подключения DVD-RW-привода Нет
Максимальное количество подключенных жестких дисков SATA 2,5″, SSD SATA 2,5″
Поддержка интерфейса Ethernet Нет
Возможность управления телеметрией с помощью интерфейсов RS232/485 Нет
Возможность монтажа на поверхность Да, стандарт «VESA»
Программные характеристики
Режимы сжатия видеосигнала MJPEG (запись)
Режимы записи По расписанию, по событию, по детекции движения, по срабатыванию внешних датчиков
Режимы поиска По времени/событию
Поддерживаемые сетевые протоколы Нет
Многоуровневый доступ к функциям видеорегистратора Есть, гибко настраиваемый
Русифицированный интерфейс видеорегистратора Есть
Русифицированный интерфейс клиентского ПО Нет
Возможность отправки тревожного e-mail Нет
Возможность удаленного подключения
  • Браузер Internet Explorer
  • Клиентское ПО

Нет
Нет

Судя по заявленным характеристикам, сетевой интерфейс в этом регистраторе отсутствует как класс, но честно говоря, не всем и не всегда он нужен. А вот жесткий диск формата 2,5″ — несомненный плюс, потому как он и тише, и холоднее, нежели его десктопные собратья форм-фактора 3,5″.

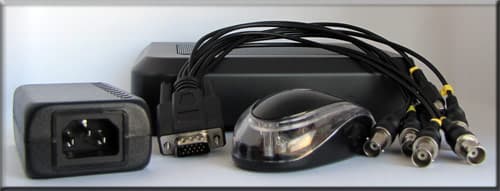

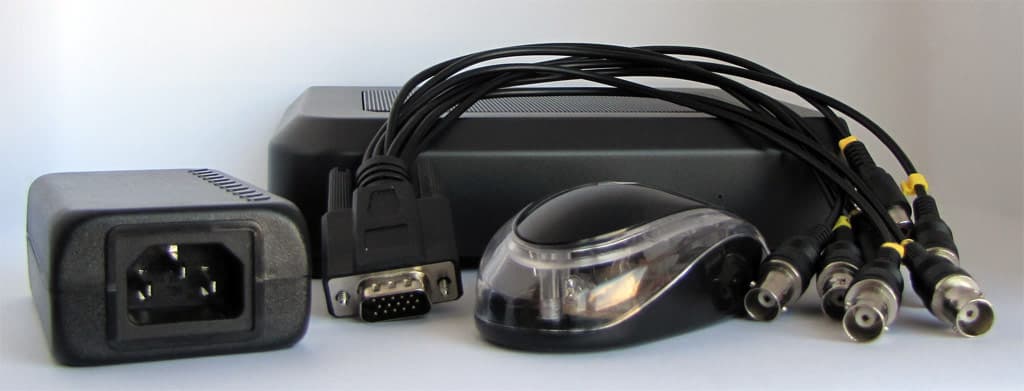

Video Control VC-DM4USB поступил к нам на исследование в картонной коробке настолько скромных размеров, что было решено не делать фото упаковки. Вместо этого приведем фото комплекта:

В комплекте обнаружилась USB-мышка — мелочь по сути, но, как говорится, приятно. Опционально в комплекте также может присутствовать ИК-пульт с внешним ИК-приёмником.

Конструкция

Немного выше мы привели фото внешнего вида. Строгий минимализм — вот и все, что приходит в голову при первом взгляде на этот видеорегистратор. Лишь при включении нам удалось обнаружить сигнальный светодиод на передней панели — он горит ровным немигающим светом в случае включения питания и остановленной записи; но стоит нам начать запись видео — этот же светодиод начинает мигать.

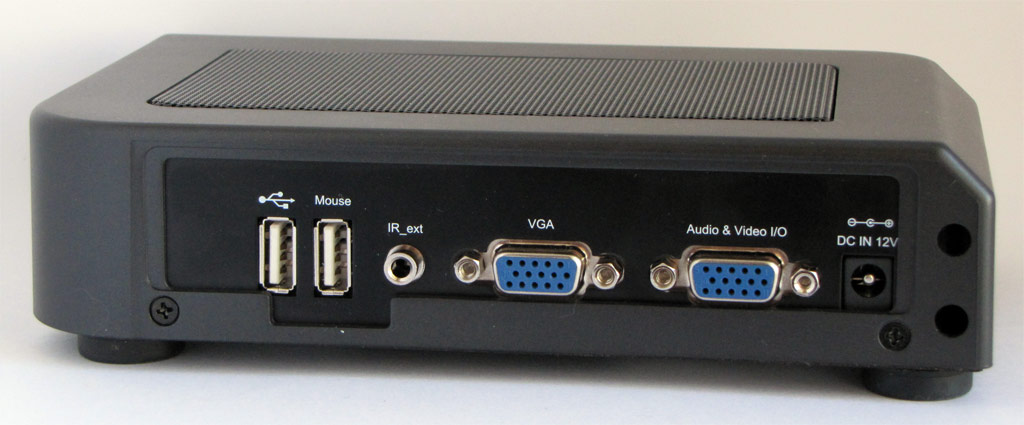

Задняя панель Video Control VC-DM4USB также может порадовать аскетов:

Обратите внимание на два USB-порта. У каждого из них — свое назначение. Конечно, если вы подключите мышку в USB-порт, предназначенный для внешних USB-носителей, мир не перевернётся, но мышка всё же не заработает. Причем подключать её (мышку) нужно до того, как вы включите питание устройства. Видеокамеры, источник и приемник звука, а также внешний монитор подключаются к разъёму D-Sub с помощью идущего в комплекте кабеля. Рядом расположен точно такой же разъём D-Sub, предназначенный для подключения VGA-монитора. Обратите внимание на то, что каждый разъём снабжён поясняющей подписью. Здесь же расположены разъёмы для подключения внешнего ИК-приёмника и блока питания.

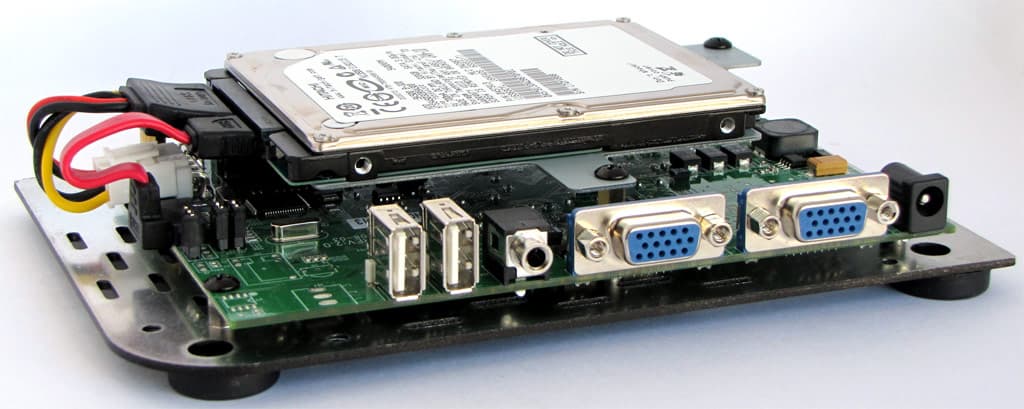

Снимем верхнюю крышку:

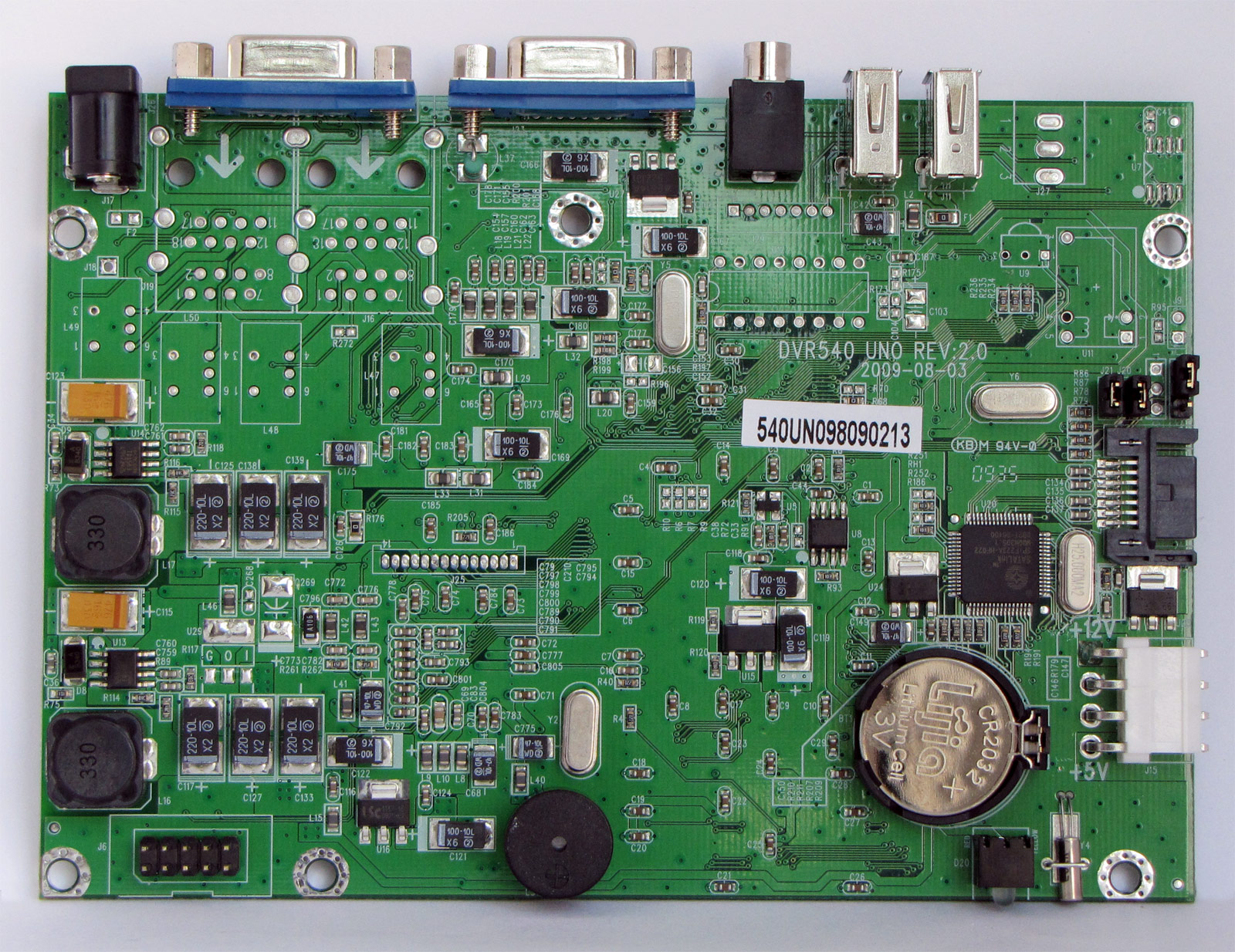

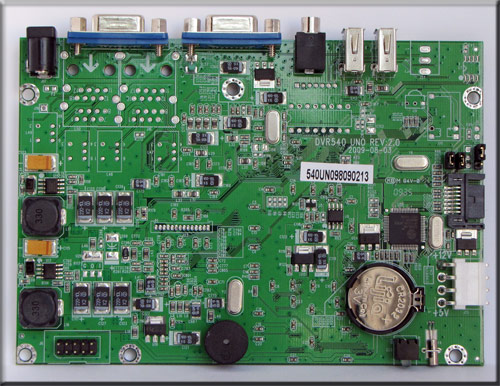

В качестве носителя информации выступает жесткий диск формата 2,5″, который с помощью пары коротких шлейфов соединён с платой. Сама плата выглядит так:

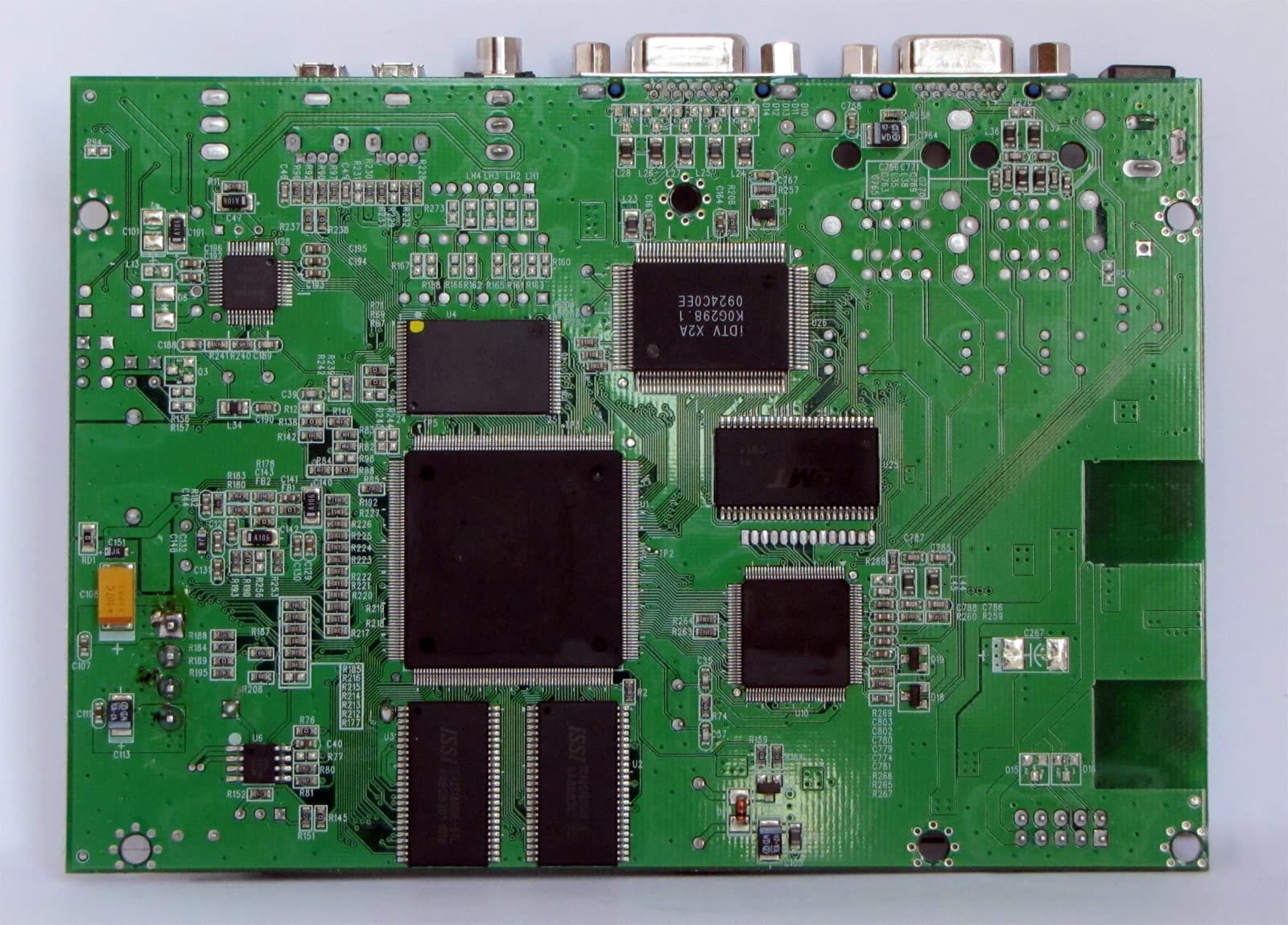

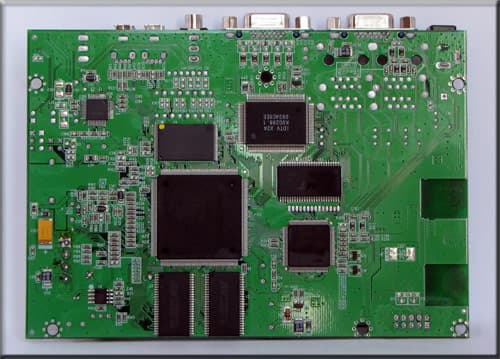

Видим элемент питания, несколько перемычек (в том числе и ту, которая отвечает за определение формата PAL/NTSC), а также контроллер SATA. Перевернём плату:

Эта сторона намного больше насыщена микроэлементами. Самый большой чип — это VX4SL, представляющий собой четырёхканальную систему видеонаблюдения с поддержкой триплекса. К сожалению, информации о нём в сети Интернет практически нет, поэтому ссылку на спецификацию привести не можем (забегая вперед, скажем, что начиная с этого обзора мы будем опытным путём устанавливать точные технические характеристики каждого видеорегистратора, но об этом — в разделе «Тестирование»). Среди остальных чипов отметим наличие нескольких чипов DDR- и Flash-памяти. Кстати, заметили ли вы, что в конструкции этого видеорегистратора вентиляторы охлаждения отсутствуют в принципе? И при этом мы можем сказать, что за всё время тестирования наш подопытный ни разу не повис и не перегрелся. Борьба за тишину продолжается!

Интерфейс

Уже не в первый раз у нас в лаборатории тестируются регистраторы серии «Video Control» («Video Control T8USB» и «Video Control T4LCD19»). Наш сегодняшний объект исследования также принадлежит к этой серии, поэтому нет ничего удивительного в том, что интерфейс этих регистраторов однотипен. В ознакомительных целях приведем небольшой видеофрагмент, в котором показан принцип взаимодействия с интерфейсом этого видеорегистратора:

Добавим, что определение зоны детекции движения осуществляется с помощью мышки.

Тестирование

Начиная с этого обзора, мы будем применять в исследовании видеорегистраторов и многоканальных плат видеозахвата специальный генератор тестовых видеосигналов — TPG-1000 lite. Перед началом изучения результатов тестирования Video Control VC-DM4USB рекомендуем вам ознакомиться с этим генератором поближе (заодно и критерии оценки качества узнаете). И коротко об условиях тестирования:

  1. Используется режим записи с максимальным качеством и разрешением
  2. Все настройки изображения находятся в положении заводских установок
  3. Видеопоток с генератора подается на первый канал видеорегистратора
  4. Захват видеопотока ведется с максимально возможной частотой кадров

Для начала приведем таблицы, полученные с видеовыхода видеорегистратора, скачать их можно здесь (видеофайл, 3 МБ). Обратите внимание, что в тестовой таблице с динамическим элементом видно оба подвижных прямоугольника — это говорит о том, что в режиме реалтайм-просмотра на экран выводятся оба поля кадра.

А теперь посмотрим, как выглядит эта же видеозапись (файл *.VVF, 23 МБ), воспроизведенная из архива. Для ее просмотра необходимо загрузить специальный плеер (файл *.exe, 1 МБ). Видно, что разрешение по горизонтали составляет более 500 ТВЛ, то есть никакого уменьшения разрешения по горизонтали мы не наблюдаем. А вот с вертикальным разрешением картина принципиально иная — по сравнению с генератором наблюдается уменьшение разрешения в 2 раза (о чем свидетельствует белый фон в правой части таблицы). Этот факт позволяет нам предположить, что происходит уменьшение вертикального разрешения. Что окончательно подтверждается тестом с динамическим элементом — мы наблюдаем только один белый прямоугольник, что означает, что при оцифровке видеопотока в архив пишется только одно поле кадра. А чтобы круглые предметы не выглядели овальными, применяется постобработка, исправляющая геометрические искажения. Надо сказать, что подобная схема работы реализована практически во всех видеорегистраторах низшего и среднего ценового диапазона.

Отметим также великолепную работу кодека — на архивной видеозаписи практически отсутствуют следы сжатия видеоизображения. Геометрические искажения незаметны, в таблице градаций яркости отлично видны все шесть полос.

Так как наш генератор не позволяет оценить работу Video Control VC-DM4USB с цветным видеосигналом, мы использовали для проверки фрагмент цветного видео, полученного с сетевого медиаплеера. Никакой разницы по качеству оцифрованного цветного  видеосигнала (в сравнении с черно-белым) нами замечено не было. На наш взгляд, кодек видеорегистратора неплохо справляется как с черно-белым, так и с цветным видеосигналом.

Выводы

Ну что же, в сухом остатке после изучения Video Control VC-DM4USB остаётся следующее: прежде всего отметим бесшумную и холодную работу устройства в целом. Немаловажный фактор для тех, кто строит домашнюю систему видеонаблюдения. Кроме того, малый размер и вес устройства позволяют разместить видеорегистратор практически в любом месте домовладения. Что касается качества работы электронной начинки — то оно ничем не отличатся от предыдущих видеорегистраторов серии «Video control» — неплохой кодек, отсутствие геометрических искажений, широкий динамический диапазон. И только лишь уменьшенное вдвое вертикальное разрешение немного портит общее впечатление, но такова особенность работы видеорегистраторов этого ценового диапазона, причем особенность эта присуща практически любому производителю видеорегистраторов. И один из самых приятных факторов — это стоимость аппарата. На момент написания данного обзора она составляет 5900 руб. Доступная безопасность для каждого — вот что означает эта цена.



Благодарим ООО «Видео контроль»
за предоставленное на тестирование оборудование
