Четырёхканальная видеозаписывающая комбо-система Video Control T4LCD19

Сегодня трудно кого-либо удивить встроенными решениями. DVD-проигрыватель, встроенный в LCD-панель; фотоаппарат, встроенный в телефон (или наоборот — телефон, встроенный в фотоаппарат?); диктофон, встроенный в видеокамеру — да мало ли подобных устройств мы видим ежедневно? Основное преимущество таких интегрированных решений — это высокая функциональность в малом объеме при достаточно интересной цене. Неудивительно, что и на рынке систем безопасности в последнее время также появляются изделия, совмещающие в себе функционал двух и более устройств. Именно такое устройство сегодня у нас в качестве предмета нашего обзора.

Описание

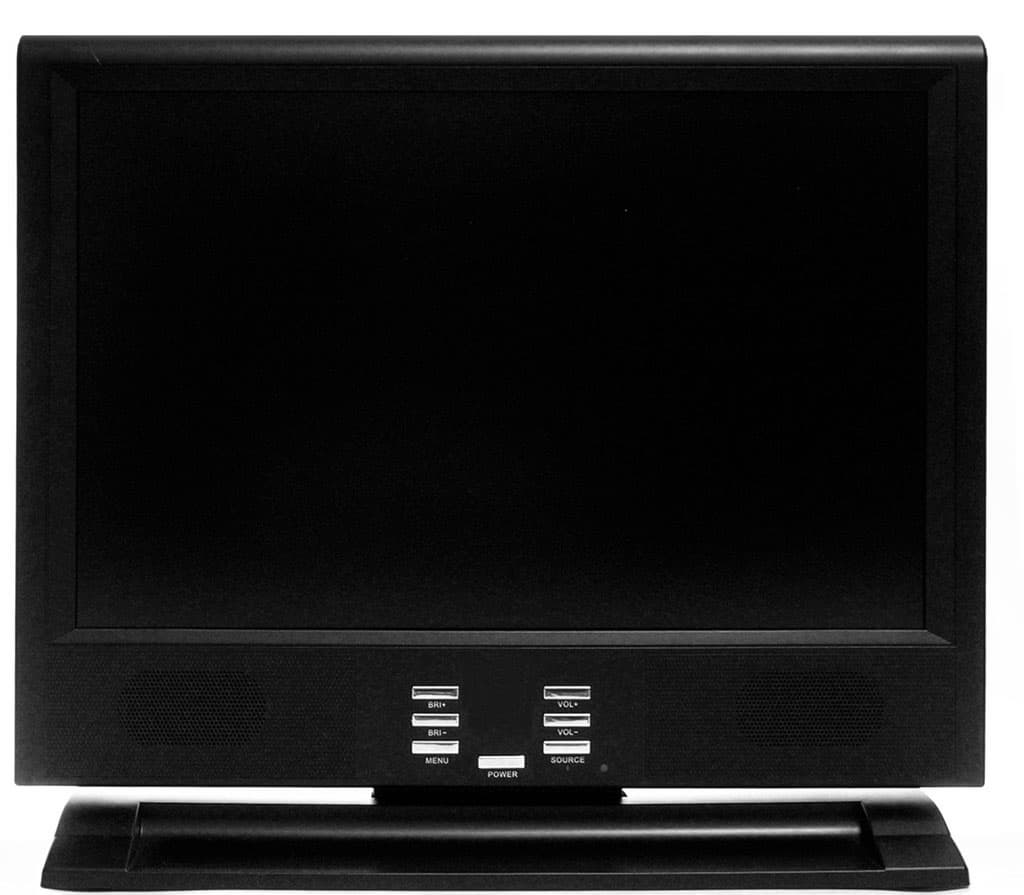

Его полное наименование Video Control VC-T4LCD19, и выглядит это устройство следующим образом:

Казалось бы — обычный широкоэкранный 19″ LCD монитор. Но первое впечатление обманчиво — перед нами четырёхканальная видеозаписывающая комбо-система, или, по науке, четырехканальный триплексный видеорегистратор, встроенный в 19″ широкоэкранный LCD монитор, оснащенный дополнительными видеовходами. То есть именно такое устройство, о котором шла речь в начале нашего обзора.

Рассмотрим упаковку и комплектацию. Video Control VC-T4LCD19 поставляется в немаленьких размеров картонной коробке, которая вместе с содержимым весит порядка 13 кг. Внутри находится сам Video Control VC-T4LCD19, помещенный в полиэтиленовый пакет, и пара пенопластовых крепежных элементов. Кроме того, в отдельной картонной коробке находятся ИК-пульт (к нему — пара элементов питания ААА), USB-мышь, блок питания, инструкция (только на английском языке), CD-диск с программным обеспечением, четыре небольших самореза и шестигранный гаечный ключ. Жесткий диск в комплект поставки не входит.

На передней панели устройства можно разглядеть несколько управляющих клавиш: яркость, громкость, выбор источника видеосигнала, меню и кнопка включения — минимально, но вполне достаточно. Здесь нет клавиш управления видеорегистратором, вполне хватает ИК-пульта и мышки.

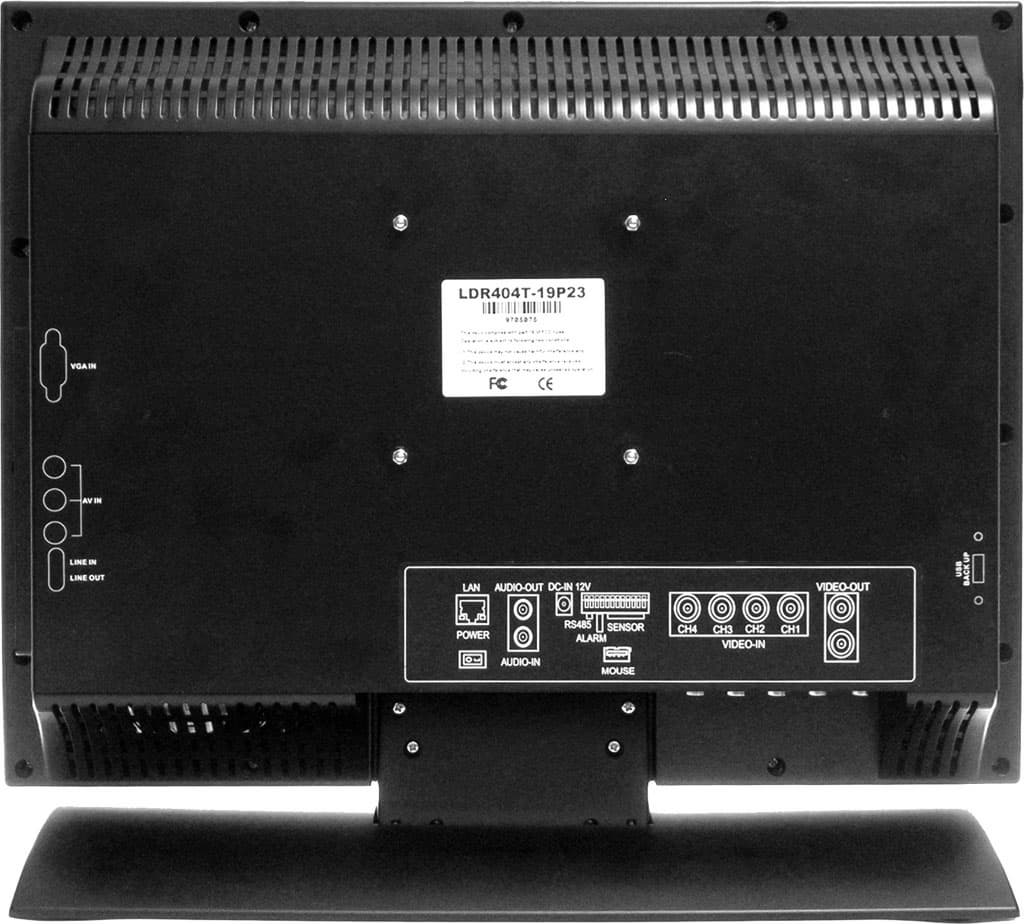

Давайте подробнее изучим заднюю панель устройства. В целом она выглядит следующим образом:

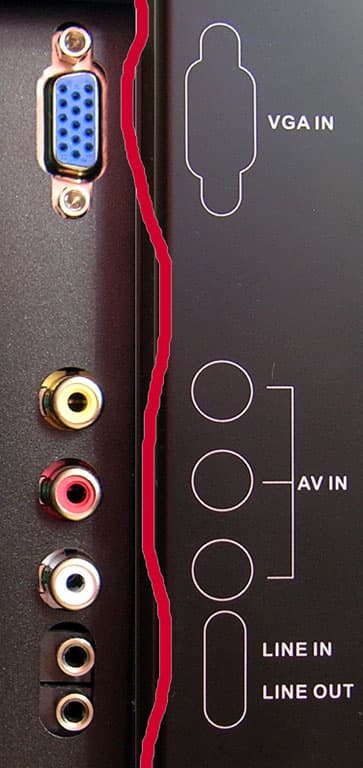

Кроме шильдика с полным наименованием устройства очень хорошо видны схематично изображенные разъемы, причем все они снабжены поясняющими надписями. Приглядимся:

Именно эти разъемы дают нам понять, что перед нами — не только охранное оборудование, но и еще — обычный LCD монитор с VGA-входом, с низкочастотным RCA-видеовходом, а также со стерео аудиовходом и аудиовыходом. Хотим игрушек — подключим компьютер, хотим видео — подключим DVD-плеер. Тут будет уместна избитая фраза «три-в-одном». С правой стороны расположен всего лишь один разъем — USB, да и он — только для подключения USB-накопителя. Обратите внимание — мышка, подключенная к этому разъему, работать не будет! Аналогично — попытка подключить USB-накопитель в разъем для мышки также обречена на провал — устройство не заработает. А казалось бы — Universal Serial Bus.

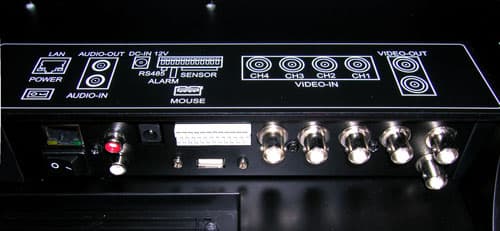

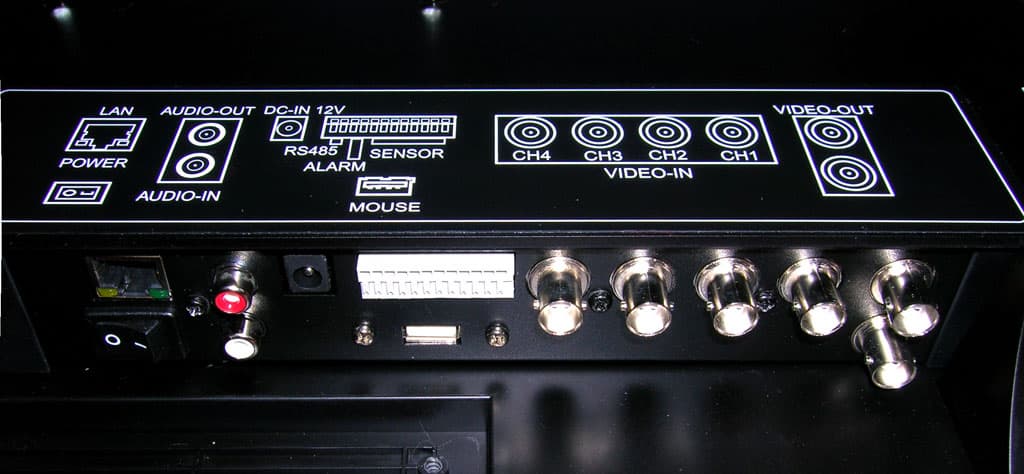

Самая многочисленная группа. Именно сюда подключается все то, что называют системой видеонаблюдения. Камеры, датчики, исполнительные устройства, микрофон, сеть (Ethernet), питание, дополнительный монитор — фактически, полный набор необходимых в этом деле устройств.

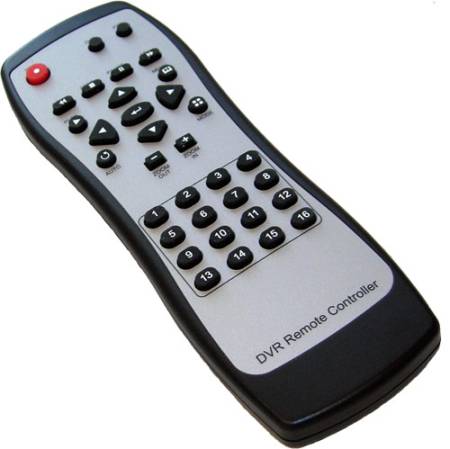

В комплекте также имеется ИК-пульт, полностью аналогичный также идущему в комплекте с Video Control T8USB:

Отметим лишь, что пользоваться пультом очень удобно, клавиши очень четко реагируют на нажатия.

Полный вес системы — более 7 кг, поэтому к идущей в комплекте подставке мы предъявим самые строгие требования. Сама подставка крепится к системе с помощью четырех саморезов. Подставка тяжелая, что обусловлено применением металлической пластины, вполне различимой на вышеприведенной фотографии. В общем и целом — надежное и устойчивое крепление эта подставка обеспечивает.

Закончим визуальный осмотр этой системы и изучим ее характеристики:

Характеристики

Наименование параметраЗначение
Аппаратные характеристики
Поддерживаемые форматы видеоPAL/NTSC

Скорость просмотра, к/c
PAL
NTSC


100
120

Скорость записи, к/c
PAL
NTSC


50
60

Разрешение при просмотре
PAL
NTSC


640х544
640х448

Разрешение при записи
PAL
NTSC


640x272
640x224

Количество видеовходов

4 BNC, 1 VGA*, 1 RCA*

Количество аудиовходов

1 RCA, 1 RCA*

Количество видеовыходов

2 BNC, S-Video*, VGA*

Количество аудиовыходов

1 RCA

Возможность подключения охранной сигнализации

Есть, 4 канала, на выбор Н/О или Н/З контакты

Возможность подключения исполнительного устройства

Есть, 1 релейный выход

Возможность индивидуальной настройки частоты кадров при записи на каждом канале

Есть, от 1 до 25 к/c, автобаланс

Возможность индивидуальной настройки яркости, контрастности, насыщенности и гаммы при записи на каждом канале

Есть

Возможность управления мышью

Есть

Возможность управления ИК-пультом

Есть

Возможность подключения USB-носителя для копирования архива или обновления

Есть

Возможность подключения DVD-RW привода

Нет

Максимальное количество подключенных жестких дисков

Один IDE или SATA (опционально), до одного 1 Тб

Поддержка интерфейса Ethernet

Есть, RJ-45 100 Мбит

Возможность управления телеметрией с помощью интерфейсов RS232/485

Есть, 1 порт

Тип установленной LCD-матрицы

TN+Film

Размер по диагонали

19", Wide (16:10)

Разрешение матрицы

1440х900

Возможность монтажа на стену

Да, стандарт «VESA»

Программные характеристики

Режимы сжатия видеосигнала

MJPEG (запись), MPEG4 (передача в сеть)

Режимы записи

По расписанию, по событию, по детекции движения, по срабатыванию внешних датчиков

Режимы поиска

По времени/событию

Поддерживаемые сетевых протоколов

TCP/IP, Static IP, DHCP, PPPOE, DDNS

Многоуровневый доступ к функциям видеорегистратора

Есть, гибко настраиваемый

Русифицированный интерфейс видеорегистратора

Есть

Русифицированный интерфейс клиентского ПО/Web-сервера

Нет

Возможность отправки тревожного e-mail

Нет

Возможность удаленного подключения
Браузер Internet Explorer
Клиентское ПО

Есть
Есть (в т.ч. запись видео на удаленный ПК)

* — разъемы, не имеющие отношения к функционалу видеорегистратора

Судя по приведенным характеристикам, перед нами — вполне полноценный видеорегистратор, совмещенный с самым обычным LCD-монитором.

Конструкция

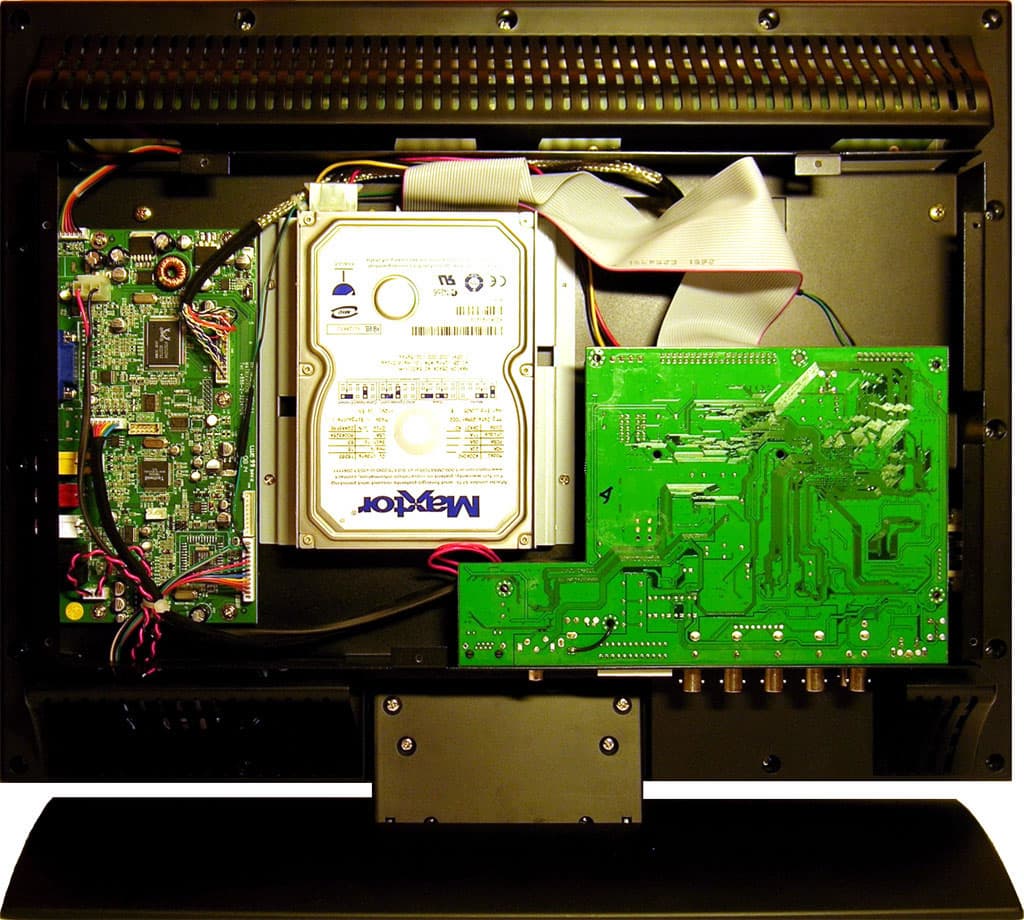

Ни один из предыдущих обзоров видеорегистраторов у нас в лаборатории не проходил без вскрытия подопытного, не случилось этого и ныне — вскрытие состоялось:

Фактически, внутреннюю компоновку можно разделить на три зоны — это плата управления LCD-монитором, жесткий диск и плата видеорегистратора. Для «бородатых железячников» приведем пару фотографий плат:

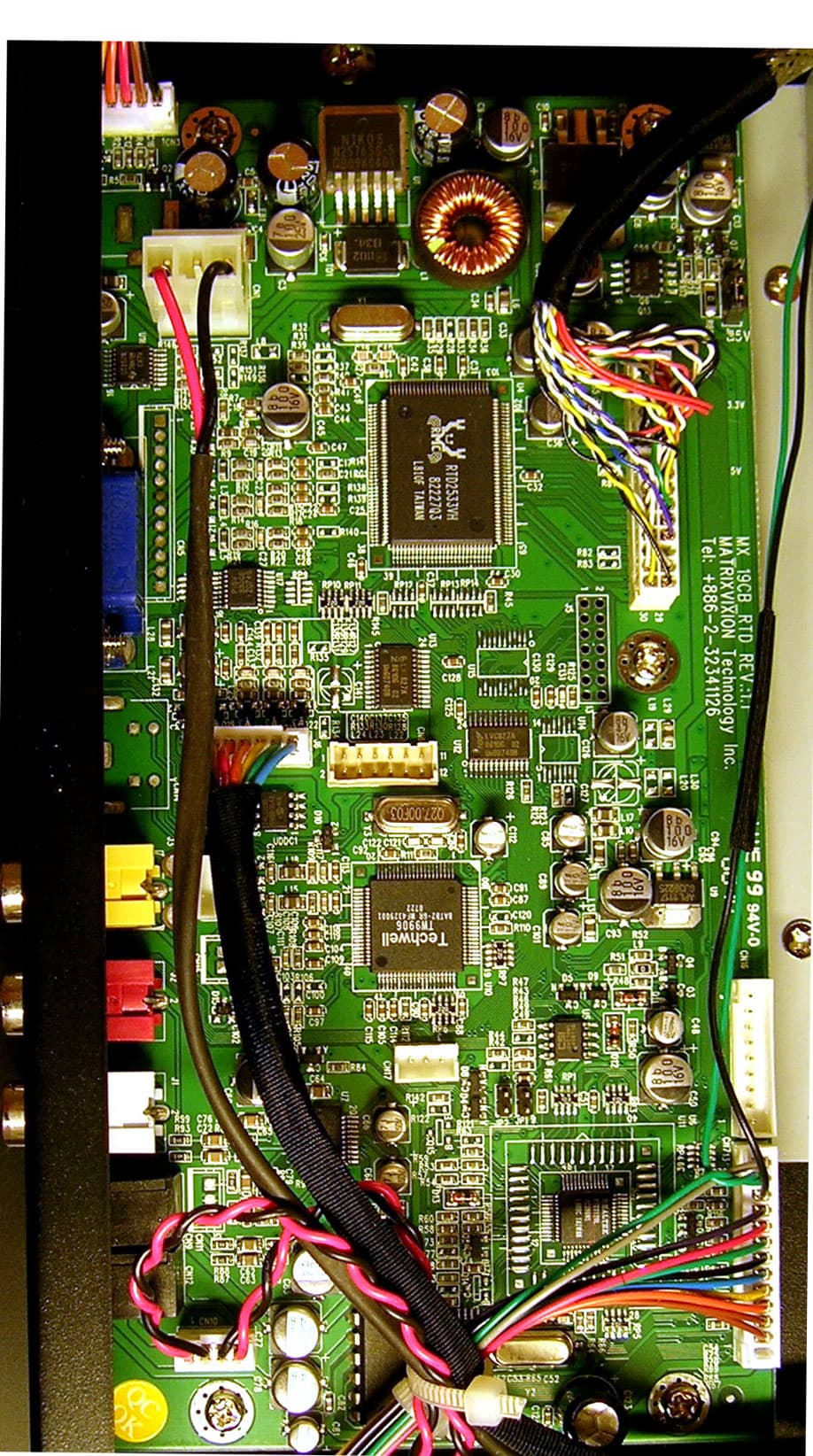

Отлично видны разъемы для подключения внешних аудио и видеоисточников. Часть кабелей экранирована металлическими шинами, на правом краю платы можно разглядеть наименование этого блока и производителя. Основой платы служат два чипа — это Realtek RTD2533 (являющийся контроллером изображения), и высококачественный мультисистемный видеодекодер TW9906 (обеспечивает коммутацию нескольких видеовходов).

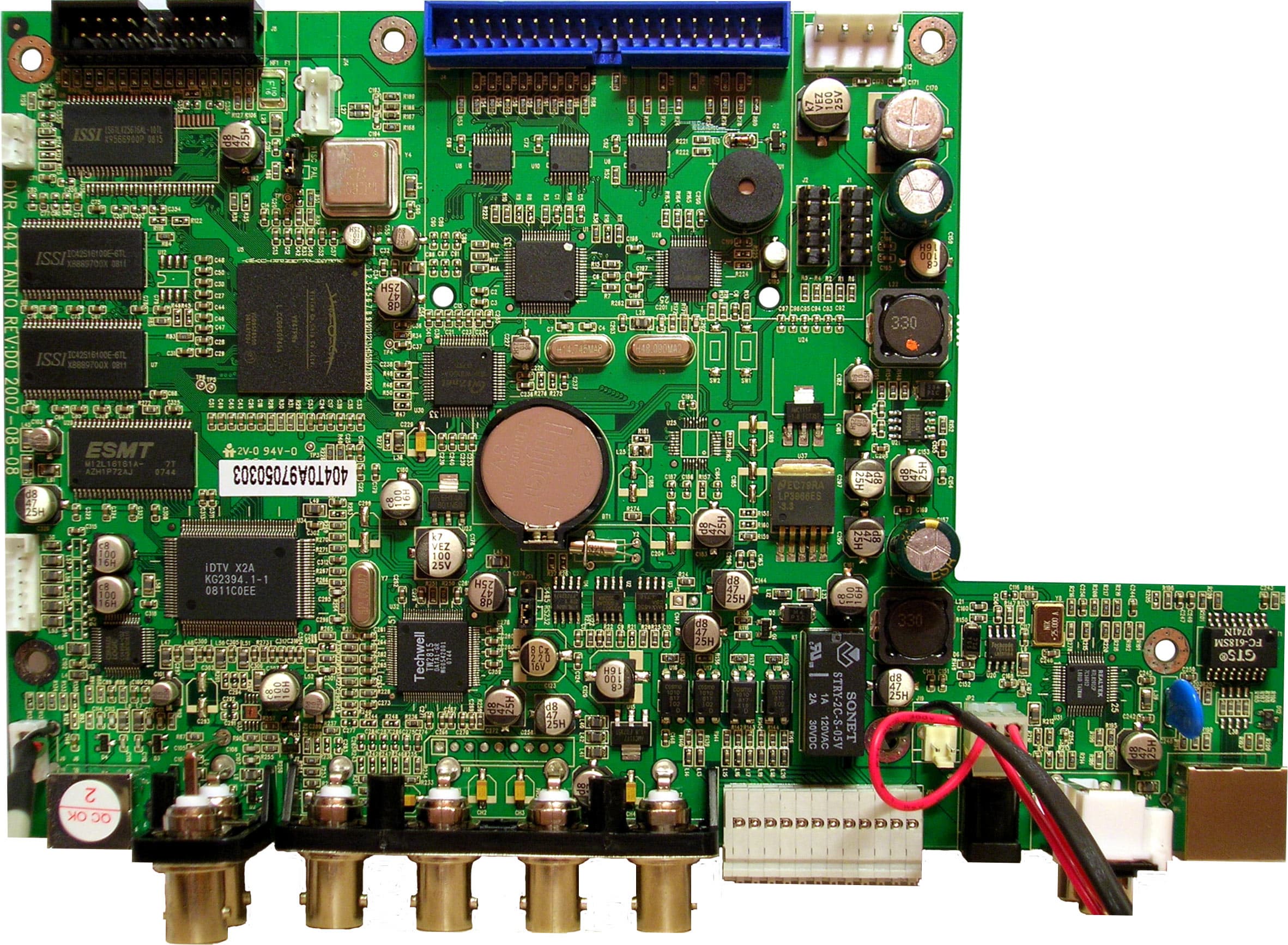

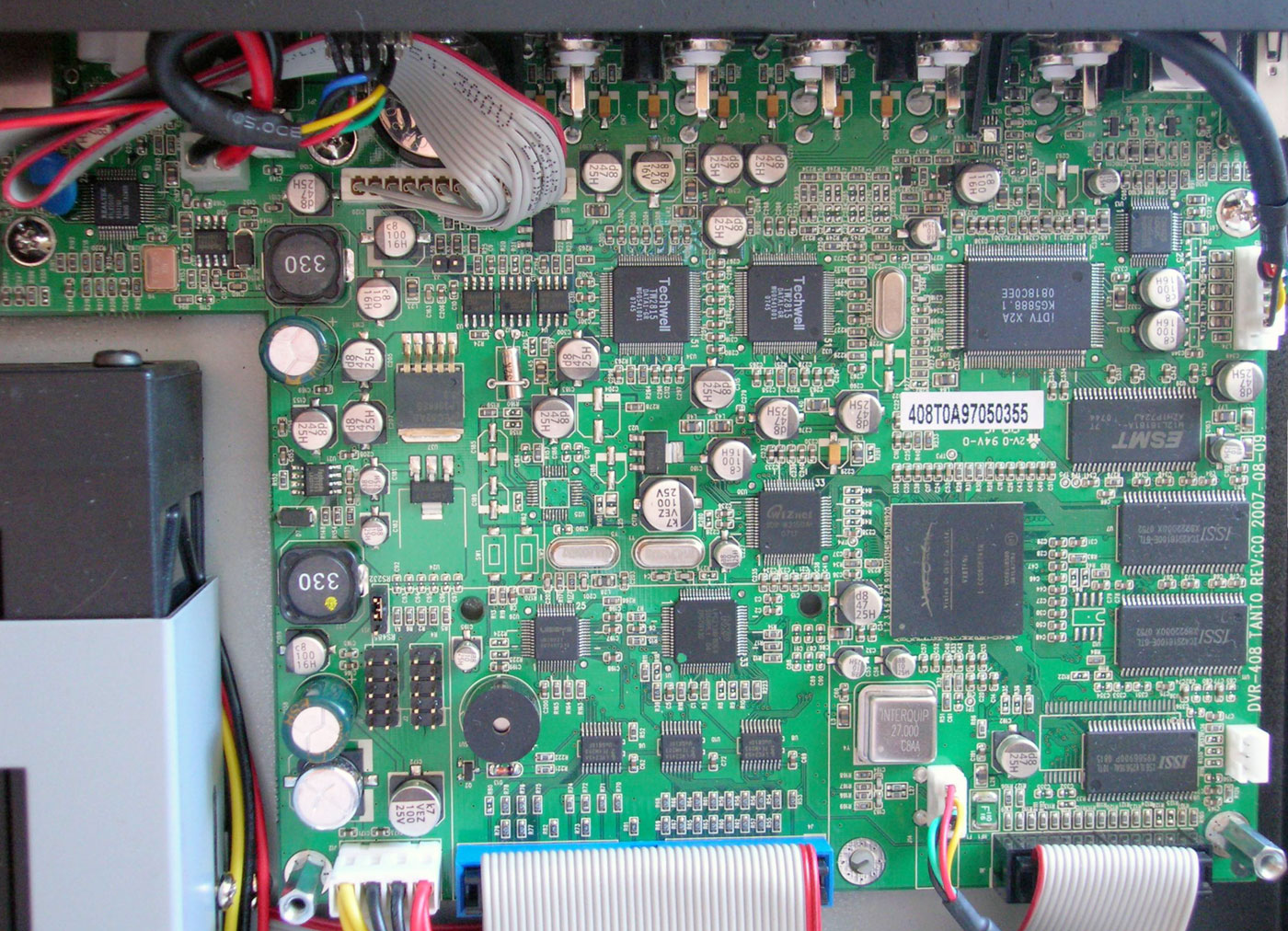

Этот видеорегистратор построен на базе четырехканального триплексного контроллера VX4TFN, изготовленного компанией «VISION ON CHIP CO., LTD.». Здесь желающие найдут полную информацию об этом чипе. Отметим высокое качество монтажа, что положительно сказывается на надёжности работы устройства в целом.

Внимательные читатели уже, должно быть, заметили поразительное сходство платы видеорегистратора Video Control VC-T4LCD19 и Video Control T8USB. Различия минимальны, что говорит нам о том, что в линейках производителя есть некая унификация готовых блоков. Хорошо это или плохо — сказать трудно, но с точки зрения производителя подобные методы способствуют снижению себестоимости готовых изделий.

Интерфейс

Выше мы убедились, что печатная плата видеорегистратора Video Control VC-T4LCD19 практически целиком и полностью подобна Video Control T8USB. Поэтому вполне логично ожидать, что программный интерфейс будет полностью аналогичен. И так оно и есть на самом деле — вся разница заключается лишь в количестве каналов видео на экране и в меню настроек. Так как ранее мы уже описывали этот программный интерфейс, мы не будем повторять это описание в нашем сегодняшнем обзоре. Вместо этого приведем ссылку на описание интерфейса видеорегистратора Video Control T8USB. А здесь будет достаточно привести видеоролик, где наглядно видны все нюансы работы с видеорегистратором:

Тестирование

Окончательно прекратим описательную часть нашего повествования и перейдем к части практической, а именно — к тестированию. Что бы нам ни говорили продавцы различных уровней и званий, иметь свое субъективное мнение при покупке устройства — это здорово. Мы не будем формировать ваше мнение, мы просто проведем тестирование Video Control VC-T4LCD19 и огласим результат.

Но перед этим, немного забегая вперед, скажем, что в этот раз мы не станем оценивать видеорегистратор согласно «Методике тестирования современных цифровых видеорегистраторов и многоканальных плат видеозахвата». Причина проста — эта четырехканальная видеозаписывающая система плохо вписывается в тестируемые параметры (нет управления видеорегистратором с передней панели, нет возможности качественно оценить температуру и вентиляцию внутри корпуса устройства).

Отметим также следующий момент — для того, чтобы правильным образом интерпретировать результаты тестирования, необходимо ознакомиться как с  принципом тестирования, так и с инструментарием, с помощью которого мы проведем тесты. Чтобы не увеличивать размер статьи, мы вынесли описание этого процесса на эту отдельную страничку.

Пару тестовых роликов с VC-T4LCD19 вы можете взять здесь и здесь, плеер для их просмотра — здесь, а здесь и здесь — эталонные тестовые ролики, подаваемые на вход видеорегистратора.
Начнем с тестовых таблиц. Откройте с помощью плеера файл с именем «223_1946.VVF» и изучите его содержимое. Далее приведем краткое описание каждой таблицы.

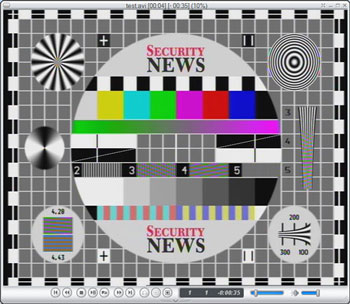

Первая таблица в фрагменте видеоархива такова:

Видно, что горизонтальное разрешение более 400 ТВЛ, а вот вертикальное по сравнению с тестовым образцом уменьшилось практически вдвое. Это объясняется тем, что в запись идет лишь одно поле кадра. Это обычная практика для видеорегистраторов этого ценового диапазона. Также кое-где видны следы работы кодеков.

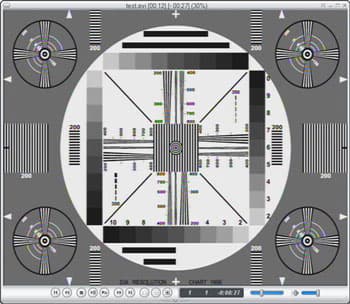

В этой таблице, убрав из кадра цветовую составляющую, мы можем более точно оценить разрешающую способность кадра из архивной записи. В общем и целом наблюдается подтверждение наших выводов — уменьшение вертикального разрешения и сохранение горизонтального.

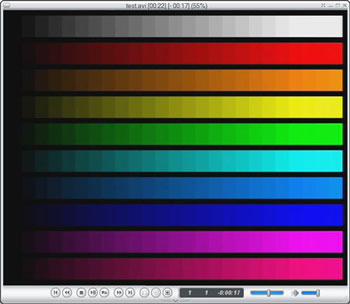

Динамический диапазон широк, цветовые искажения — минимальны.

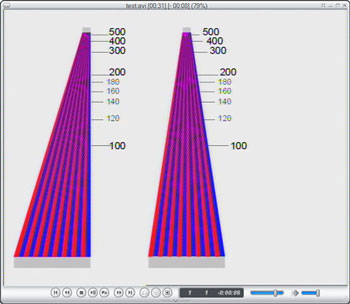

А здесь видно, что цветовое горизонтальное разрешение практически не изменилось (в сравнении с эталонным файлом).

Но это лабораторные тесты. А как будет выглядеть обычное видео? Вот эталонное видео, а вот то, что записалось на видеорегистратор. Как видите, всё довольно неплохо — хоть в записи только одно поле, в целом картинка производит благоприятное впечатление.

Выводы

Можно сказать, что видеорегистратор, встроенный в VC-T4LCD19, целиком и полностью подобен рассмотренному нами ранее VC T8USB. Подобен как на аппаратном уровне, так и программно. И результаты тестирования это подтверждают. Вполне ожидаемо, что удачную модель видеорегистратора можно применить в качестве одного из компонентов многофункциональной системы. Что касается самого монитора, то это — самый обычный широкоформатный  LCD-монитор, сделанный на основе TN+Film матрицы. Яркая и четкая картинка, достаточно большие углы обзора, удобное экранное меню, прочная и надежная подставка. Одним словом, VC-T4LCD19 — отличный выбор для сторонников многофункциональных устройств, а также для тех, кому важно оптимальное использование рабочего пространства.



Благодарим ООО «Видео контроль» за
предоставленное на тестирование оборудование
