Mobotix T24 Starter Kit

многофункциональный модульный IP-видеодомофон

Нам, живущим в сегодняшнем дне, несказанно повезло — мы ежедневно становимся свидетелями того, как еще вчерашние экспериментальные технологии и разработки стремительным домкратом врываются в нашу жизнь, меняя ее к лучшему, делая ее проще и эффективнее. Причем иногда подобные изменения происходят с вполне привычными и, казалось бы, не нуждающимися в каких-либо изменениях предметами.

Еще не так давно системы видеонаблюдения были вполне законченными и самостоятельными решениями в системах безопасности как предприятий, так и частных лиц. Со временем системы видеонаблюдения научились интегрироваться в существующую систему ОПС, тем самым значительно улучшив свои характеристики и повысив степень осведомленности оператора. Следом за аналоговыми системами пришли системы цифровые, предоставив в распоряжение пользователя доселе невиданные возможности. Кроме ОПС, ряд производителей систем видеонаблюдения сумели внедрить  свои решения и в системы контроля доступа (что, надо сказать, очень понравилось в первую очередь именно корпоративным клиентам: контроль персонала для них — очень важный момент). Не остались в стороне и обычные домофонные системы — в наши дни редко когда не увидишь на очередном подъезде многоэтажного дома надпись на вызывной панели домофона: «Внимание! Ваш домофон оборудован камерой наблюдения!»

Но, тем не менее, системам видеонаблюдения еще есть куда расти и чем прирастать. Взять те же домофонные системы — существующие модели домофонных вызывных панелей редко когда комплектуются камерой приличных характеристик, а вся функциональность такой панели обычно сводится к передаче видеосигнала, сигнала вызова и сигнала управления замком на домофон потребителя. Однако нашелся тот производитель, который счел вышеизложенную ситуацию достойной дальнейшего эволюционного развития. К примеру, как вам возможность получить вызов с домофона на ваш IP-телефон? Да еще и с передачей высококачественного видео? И плюс к этому — с системой контроля доступа?

  1. Внешний вид, конструкция
  2. Комплектация
  3. Характеристики
  4. Монтаж
  5. Эксплуатация
  6. Выводы

Внешний вид, конструкция

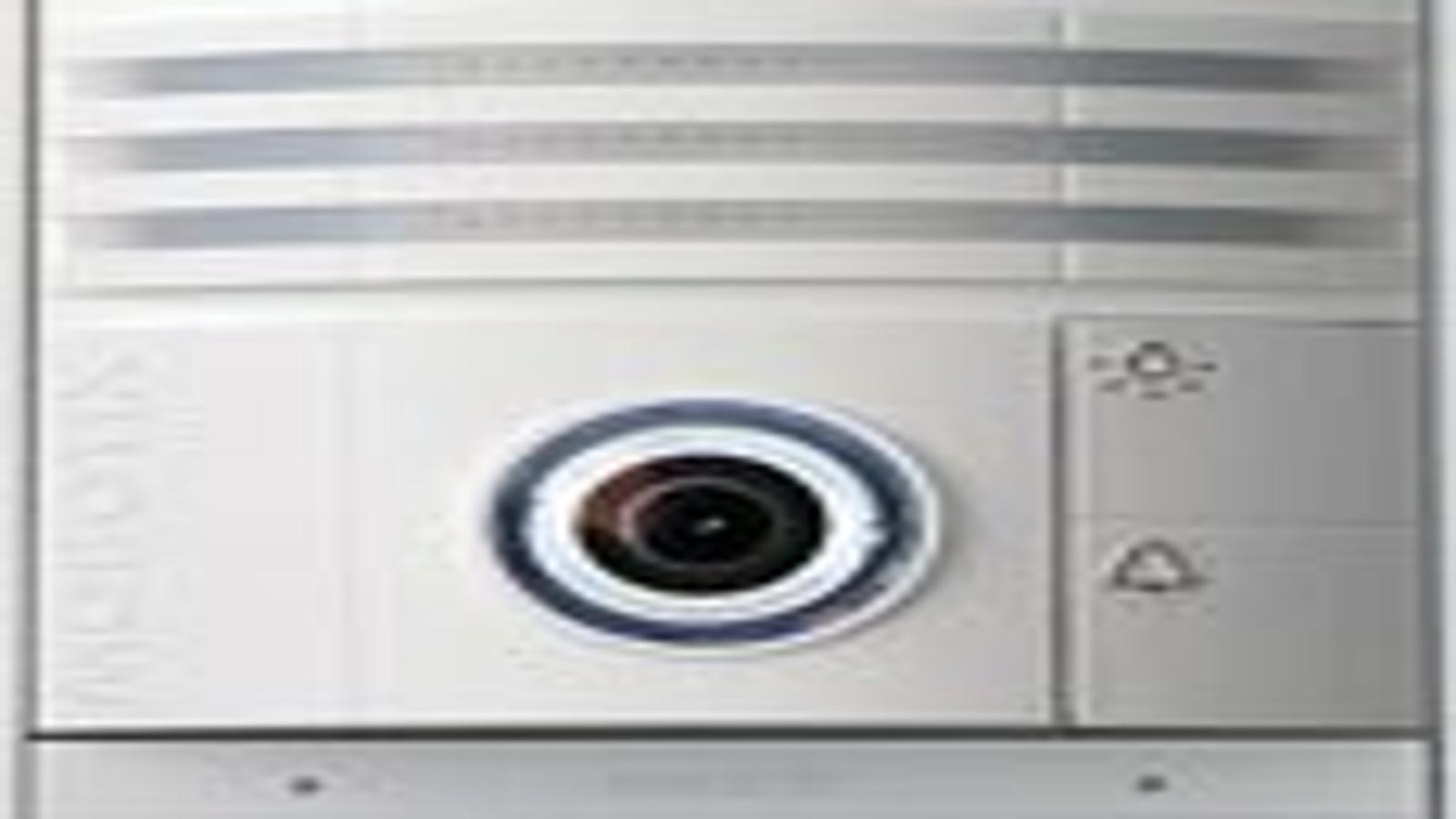

Настало время представить объект нашего сегодняшнего обзора — это Mobotix T24 Starter Kit. Ниже — фото основного компонента этой системы:

Как обычно, все то, что делается под маркой «Mobotix», делается очень качественно. Вышеприведенная вызывная панель, несмотря на то, что сделана из пластика, ощутимо тяжела. Даже царапину оставить на этой панели подручными средствами — дело непростое.

Все модули домофона (про назначение этих модулей поговорим немного ниже) герметичны и не требуют какого-либо подогрева (т. е. предназначены для работы практически в любых климатических условиях).

Основная идея, взятая за основу разработчиками IP-видеодомофона, — это гибкое конфигурирование системы посредством различных функциональных модулей. Условно можно выделить следующие пять модулей, из которых может состоять Mobotix T24 Starter Kit:

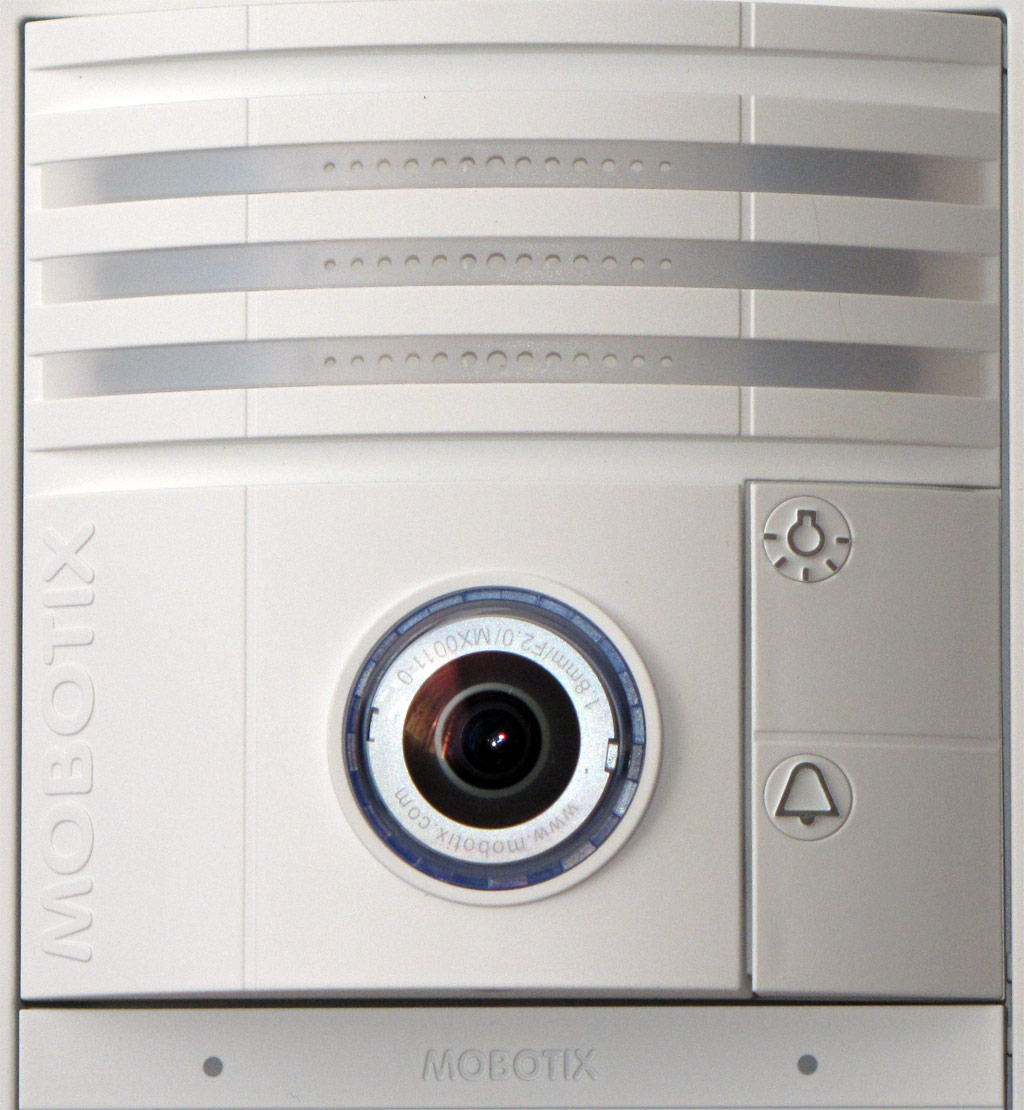

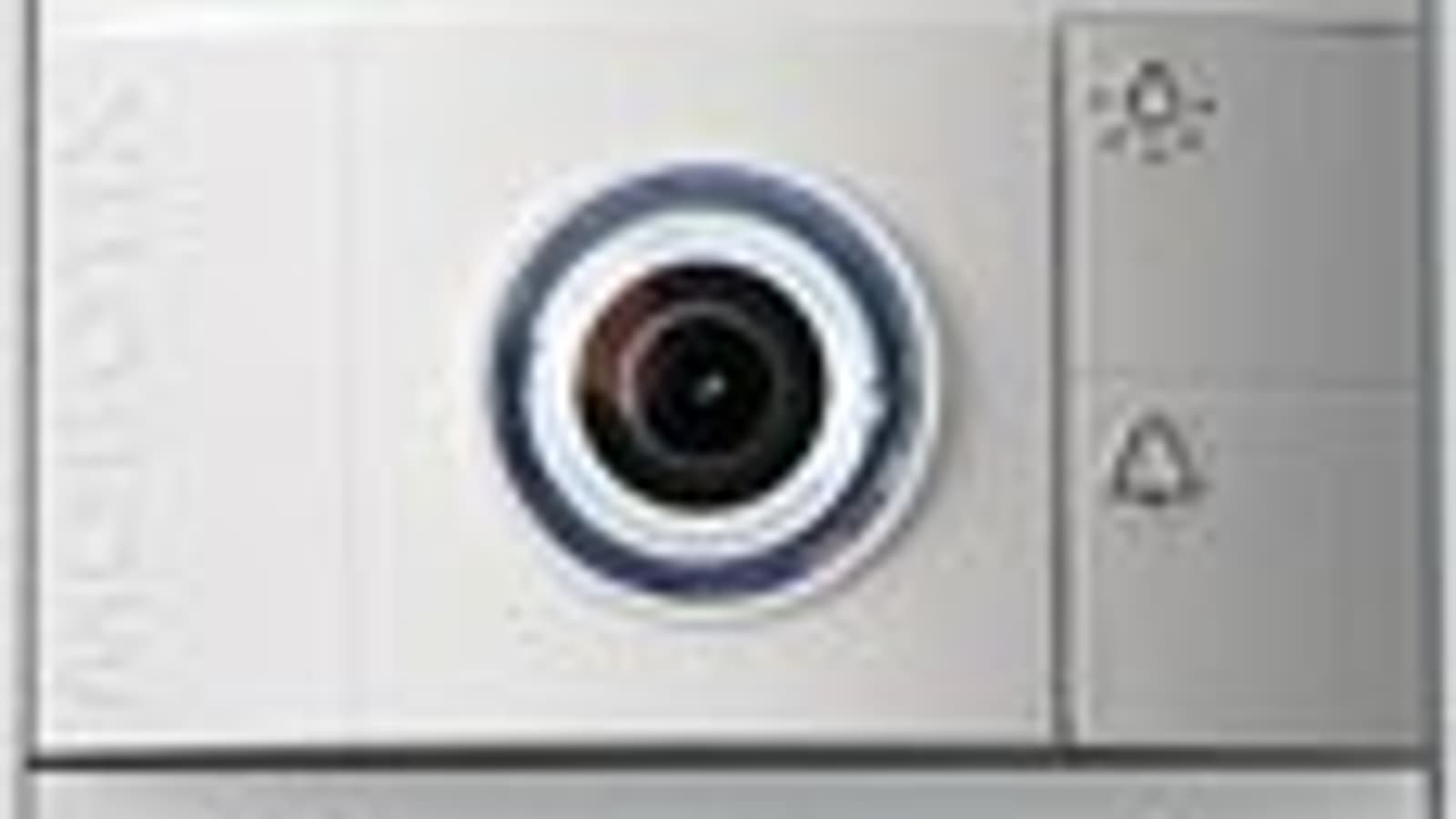

  1. Камера Hemispheric с объективом типа «рыбий глаз» — вкупе с трехмегапиксельной матрицей обеспечивает 180° обзор окружающей обстановки:

Эта камера примечательна, прежде всего, тем, что, несмотря на столь широкие углы обзора, геометрические искажения объектов на удивление малы. Объяснение простое — мощный чип SoC (System-On-Chip) на основе семейства ARM (в исполнении компании Intel) и продвинутые программные алгоритмы коррекции оптических искажений в режиме реального времени способны сотворить чудеса привести изображение в такой вид, который бы не вызывал никакого дискомфорта при просмотре.

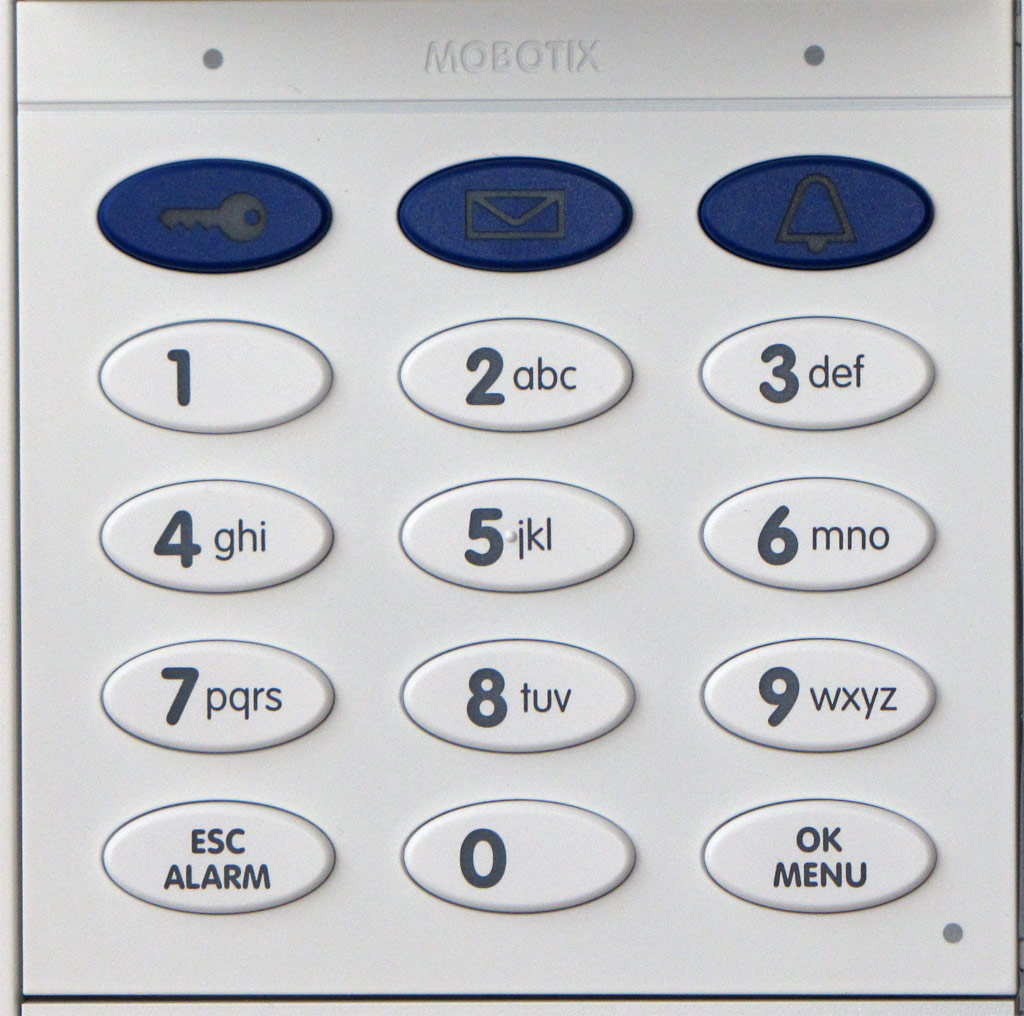

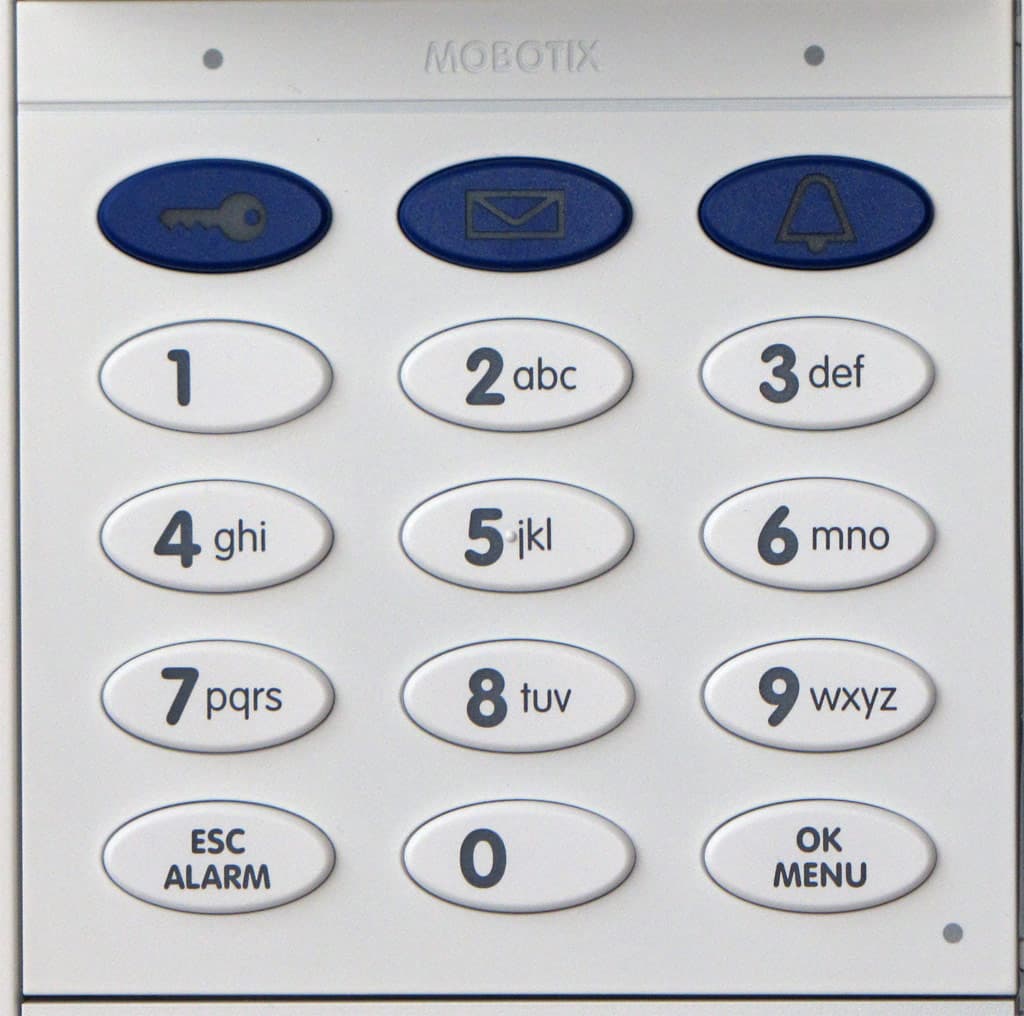

  1. Модуль клавиатуры с поддержкой бесконтактной идентификации с помощью технологии RFID:

Понятно, что вызов абонента и открытие замка можно осуществить, набрав на клавиатуре нужный код. Но существует еще одна возможность открыть замок — это воспользоваться заранее определенной RFID-картой:

Для тех, кто не в курсе, технология RFID позволяет организовать автоматическую аутентификацию объектов с помощью радиоканала. Об этой технологии можно почитать, пройдя по этой ссылке, а здесь лишь отметим, что Московский метрополитен уже лет шесть как перешел на использование RFID в своих проездных документах.

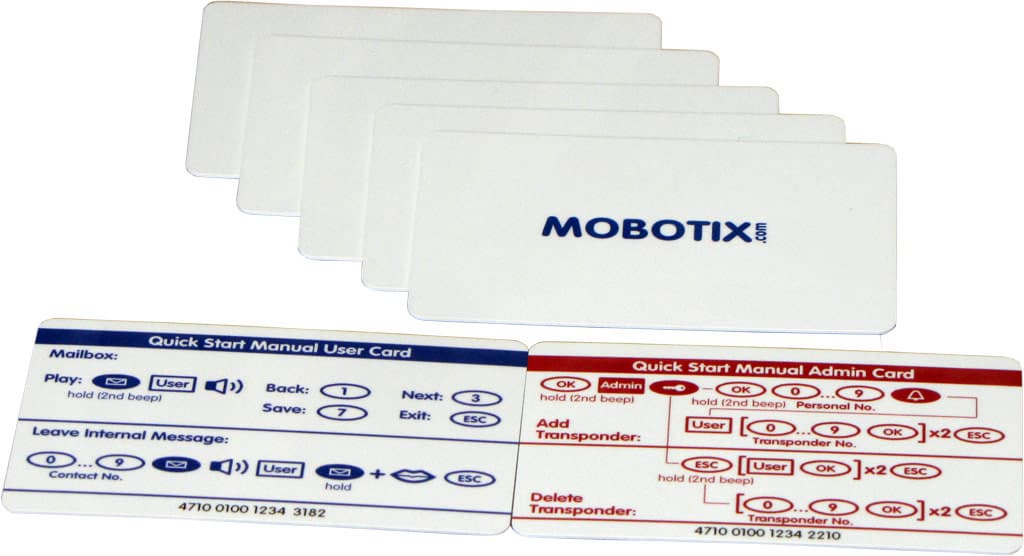

В нашем же случае в комплекте можно найти шесть RFID-карт, из которых одна выступает в роли мастер-карты, определяющей возможность доступа для остальных пяти карт.

  1. Информационный модуль. На общем фото вызывной панели он третий сверху.

Основное назначение этого модуля — информационное оповещение. На экран с LED-подсветкой вы можете поместить информацию с номером дома, фамилией абонента или любую другую информацию на ваш выбор. Также существует и модификация этого модуля под названием «MX2Wire», которая позволяет организовать передачу аудио- и видеопотока по Ethernet, а также питания на домофон с помощью двухпроводной линии. Внешне он выглядит точно так же, но в этом случае в базовый комплект Mobotix T24 Starter Kit добавляется еще один модуль, назначение которого — «упаковать» в двухпроводную линию и данные, и питание:

Не можем не отметить такой пустяк, как идущая в комплекте монтажная коробка.

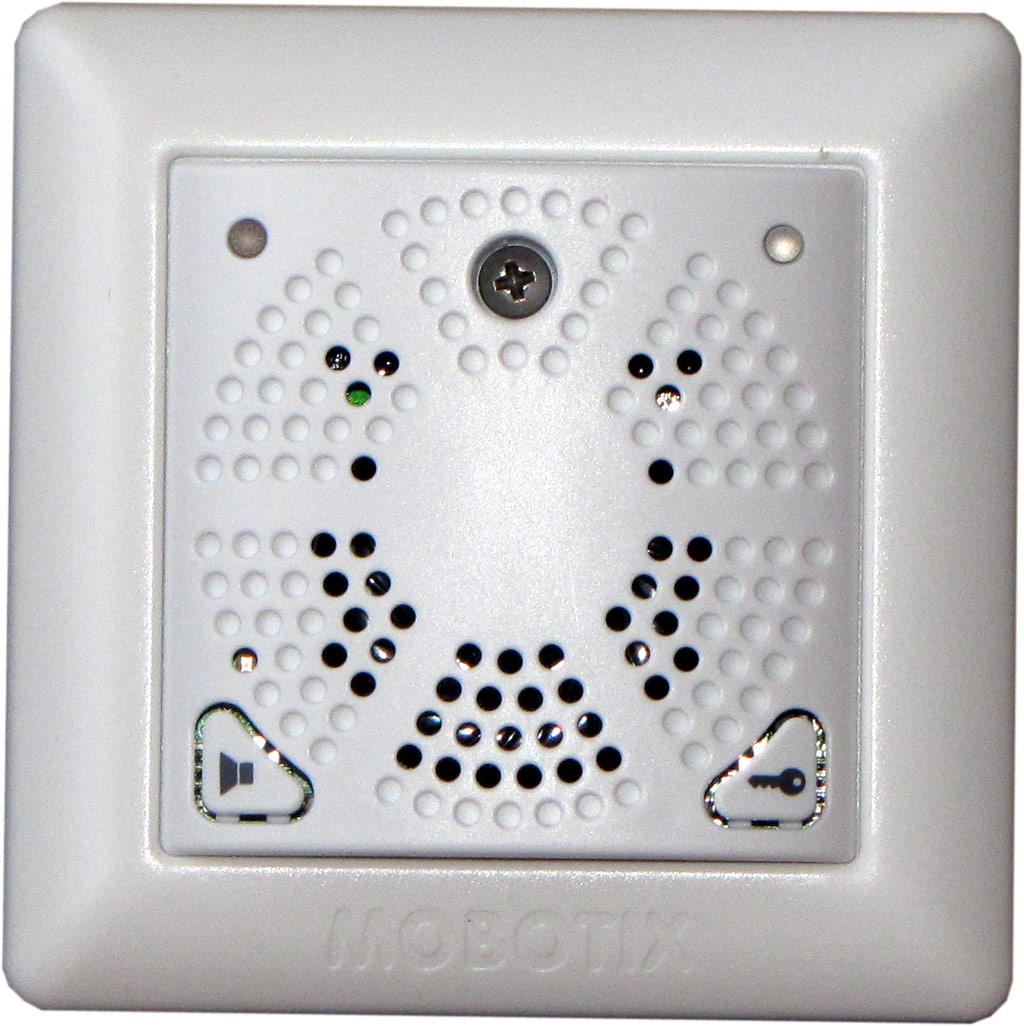

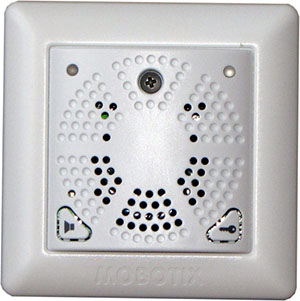

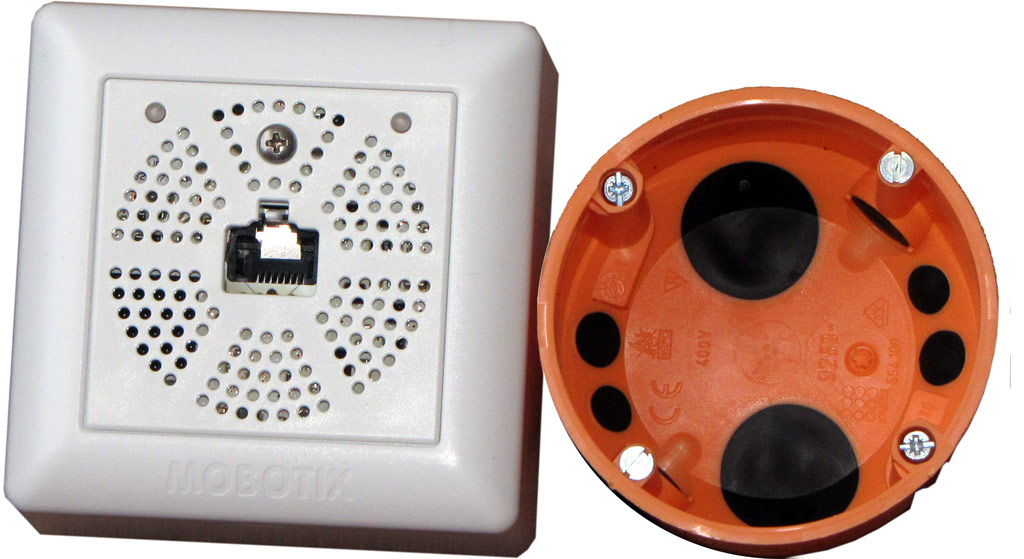

  1. Модуль открывания двери с внутренней памятью кодов доступа и резервным аккумулятором:

На передней панели — две клавиши: громкость звонка и аварийное открытие двери (в случае, когда возникли проблемы с электропитанием).

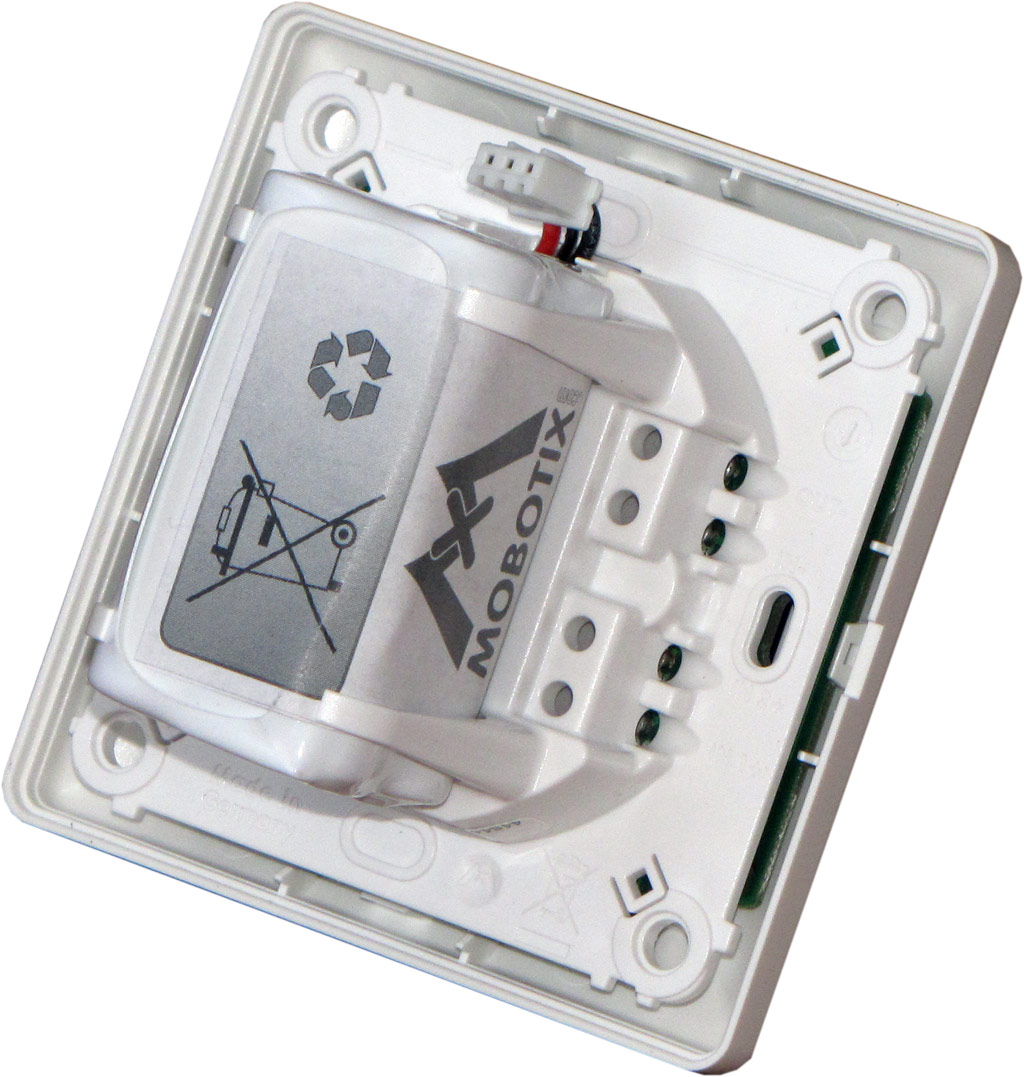

Обратная сторона этого модуля также дает нам немного информации:

Хорошо различим тот самый резервный источник питания, который и обеспечивает сохранность кодов доступа и управление электрическим замком. Кстати сказать, этот модуль также комплектуется монтажной коробкой.

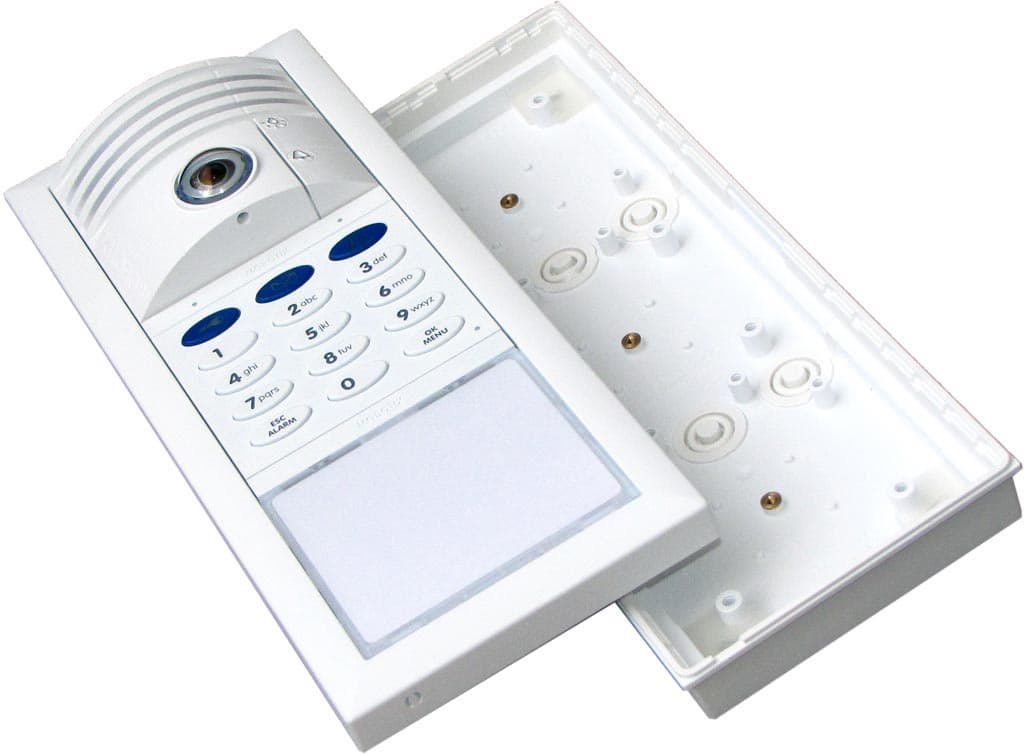

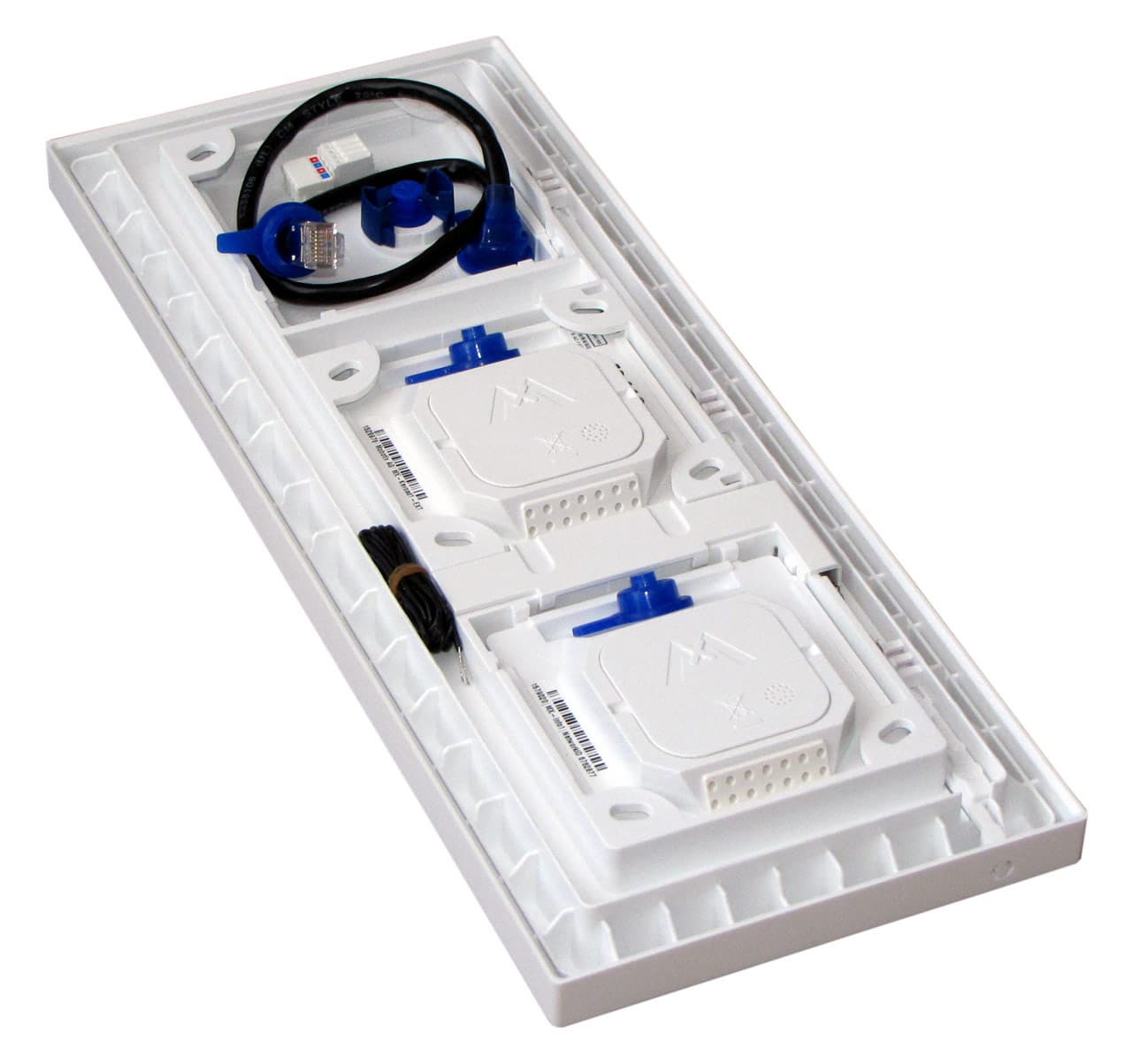

Для полноты картины давайте взглянем на тыльную сторону уже собранной вызывной панели:

Все установленные модули герметично закрыты специальными резиновыми заглушками синего цвета. Даже разъем RJ45 — и тот сконструирован таким образом, чтобы исключить  (или во всяком случае значительно снизить) влияние атмосферы на контактную группу.

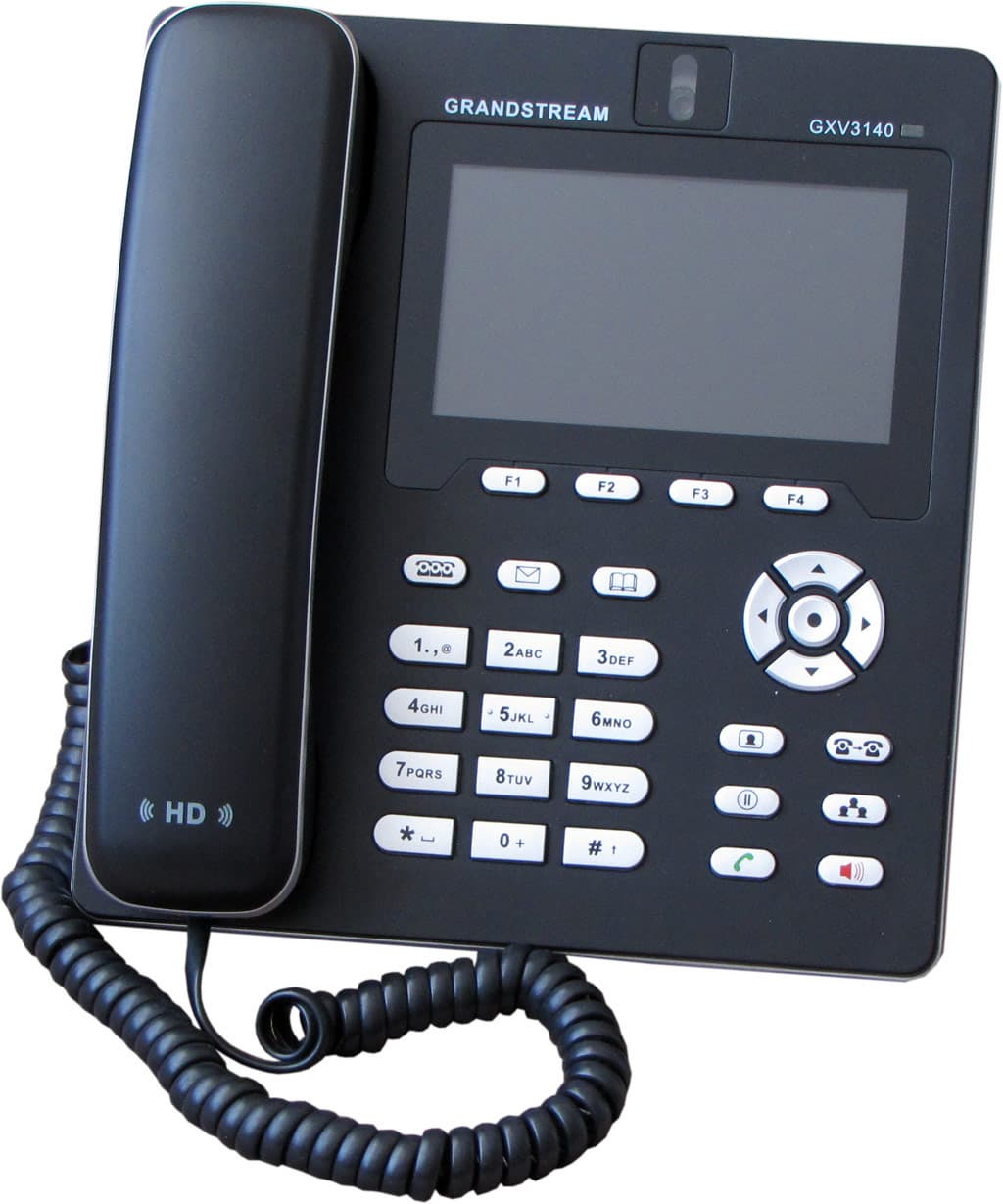

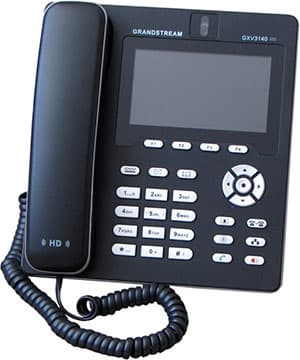

Вне категории можно отметить и еще один модуль, идущий в комплекте с Mobotix T24 Starter Kit — это IP-видеофон. В нашем случае им оказался весьма совершенный аппарат GXV3140 компании «Grandstream»:

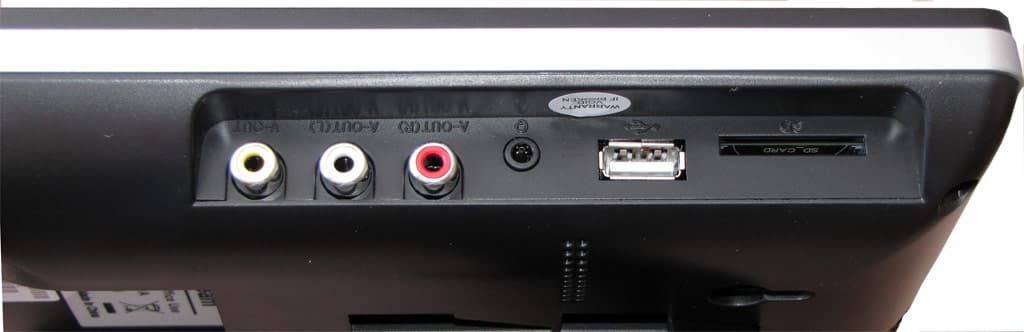

Любопытства ради приведем снимок той стороны аппарата, на которой собраны все коммуникационные порты (за исключением разве что порта Ethernet — он размещен на тыльной стороне аппарата, немного ниже зоны кадра):

Функциональность этого аппарата настолько богата, что вполне заслуживает отдельной публикации. К сожалению, в рамках нашего материала мы не можем уделить этому устройству достойного внимания, поэтому ограничимся лишь нижеследующими техническими характеристиками GXV3140:

Видеорегистратор
Протоколы и стандарты
SIP RFC3261, TCP/IP/UDP, RTP/RTCP, HTTP/HTTPS, ARP/RARP, ICMP, DNS, DHCP(клиент), PPPoE, TFTP, NTP/SNTP, TLS, UPnP
Сетевые интерфейсы
Двухпортовый коммутатор 10/100 Мбит/с с автоопределением
Дисплей
Цветной цифровой 4,3-дюймовый ЖК-экран с разрешением 480×272 пикселей и со встроенной видеокамерой
Клавиши
18 функциональных (из них 4 программируемые), 5 навигационных
Вспомогательные интерфейсы
  • SD/MMC/SDHC;
  • USB (2.0);
  • Разъем для гарнитуры;
  • Стереоаудиовыход;
  • TV CVBS-выход
Качество обслуживания
Layer 2 (IEEE 802.1Q/p,VLAN) и Layer 3 QoS (ToS, DiffServ, MPLS)
Защитные функции
SIPS/TLS/SRTP, AES, OpenVPN
Прохождение NAT
Plug-and-play, поддержка STUN, TURN и UPnP
Провиженинг и управление
Поддержка TR-069 и системные логи для удаленного автоматического провиженинга и управления устройствами;
Поддержка конфигурации через дисплей, web-браузер и AES-зашифрованный конфигурационный файл;
Поддержка обновления софта через TFTP и HTTP
Видеокодек
H.264 с поддержкой CABAC; H.263 и H.263+ со стандартным конфигурируемым видеобитрейтом от 32 КБ/с до 1 МБ/с и с частотой 30 кадров в секунду, разрешение QVGA/CIF/QCIF
Голосовые и аудиокодеки
G.711 (PCMU/PCMA, дополнение I и II), G.722 (широкополосный), G.723.1, G.729AB, GSM-FR, G.726-32;
ACC, MP3, WMA, Real, Ogg Vortis, FLAC
Телефонные функции
  • Автофокус и автоэкспозиция;
  • Зум (2-кратный оптический, 2-кратный цифровой);
  • Картинка в картинке;
  • Выключение звука;
  • Блокирование камеры;
  • История звонков;
  • Видеотелефонная книга;
  • Экранные заставки;
  • Сохранение картинки
Питание
Входящий: 100—240 В, постоянный ток 12 В, 1,0 А
Физические характеристики
Размеры: 200×186×40 мм;
Вес: 850 г

Комплектация

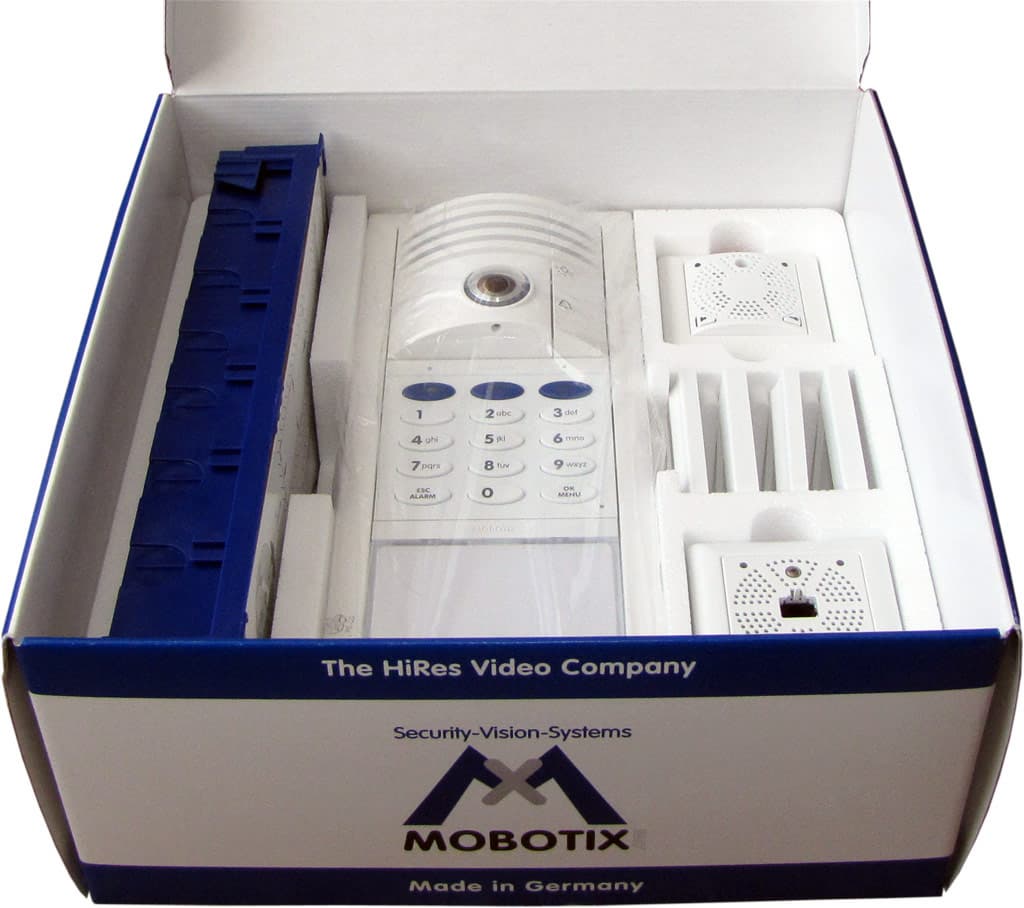

Mobotix T24 Starter Kit поступил к нам на изучение в составе двух коробок — собственно сам домофон и вышеупомянутый видеофон GXV3140. После того, как коробка с «Mobotix T24 Starter Kit» была открыта, мы увидели следующее:

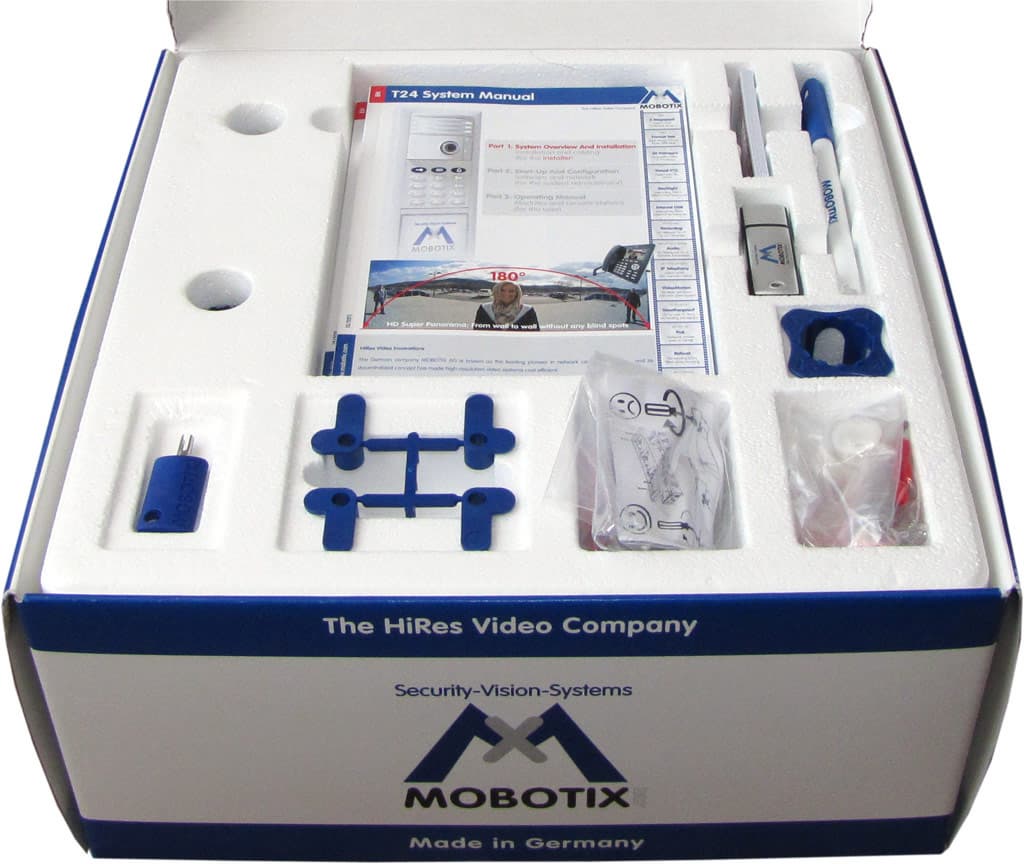

Здесь мы нашли монтажный комплект с ключом, RFID-карты доступа, полиграфически безупречные инструкции (правда, только на английском языке; если вам нужен русский вариант — качайте его на сайте производителя), а также ставшую уже традиционной авторучку с фирменным логотипом «Mobotix». А вот чего раньше не было — так это флэш-накопителя (опять-таки с фирменным логотипом «Mobotix»). На нем были обнаружены файлы документации, необходимой для монтажа и запуска системы, а также несколько видеофайлов, в которых достаточно подробно описан процесс конфигурирования домофонной системы. Приподнимаем и убираем верхнюю часть пенопластовой упаковки:

Маленькое отступление под впечатлением: всем хорошо известно такое качество немецких производителей, как скрупулезность даже в мелочах. Зачастую именно из мелочей складывается конечное впечатление. Так вот в нашем случае производитель предусмотрел практически все — здесь и монтажный комплект (в который входят специальные ключи), и пластиковые (опять-таки герметичные!) монтажные коробки, и крепежная фурнитура. Заметьте, все это хозяйство тщательно упаковано и разложено по соответствующим местам.

Характеристики

Впервые в этом разделе мы сталкиваемся с трудностями изложения технических характеристик изучаемого объекта. Одно дело камеры, где все понятно и просто. В нашем же случае изучаемый объект — весьма технологически продвинутая домофонная система. Но все же стержнем этой системы является IP-камера, и поэтому мы приведем здесь именно ее характеристики:

Аппаратные характеристики
Применяемые объективы
L11
Сенсор изображения
1/2″ CMOS, прогрессивная развертка
Разрешение кадра
Цветная съемка: 2048×1536 (3 Мп);
Черно-белая съемка: 1280×960 (1 Мп)
Максимальная частота кадров (M-JPEG) (прямая трансляция/запись)
VGA: 25 кадр/с, TV-PAL: 18 кадр/с, 1 Мп: 8 кадр/с, 3 Мп: 4 кадр/с
Максимальная частота кадров (MxPEG) (прямая трансляция/запись/звук)
VGA: 30 кадр/с, TV-PAL: 30 кадр/с, 1 Мп: 30 кадр/с, 3 Мп: 20 кадр/с
Память
4 ГБ встроенной, до 32 ГБ SD
Внешнее устройство хранения информации
Непосредственно на NAS или ПК/сервер, дополнительное ПО не требуется
Функции PTZ
Виртуальный PTZ, цифровое горизонтальное/вертикальное панорамирование/непрерывное 8-кратное увеличение
Аудиоканал
Встроенный микрофон и динамик, синхронная с изображением передача звука, двусторонняя связь, запись звука
Видеотелефон
VoIP/SIP, двусторонняя связь, уведомление о событии, удаленное управление с кодом доступа
Интерфейсы
Ethernet 10/100, USB, MxBus
Электропитание
Power over Ethernet (IEEE 802.3af; класс 0), сетевой адаптер, тип 3 Вт
Класс защиты
IP65 (в соотв. с DIN EN 60529), от −30 °C до +60 °C
Сертификаты
EMV (EN50121-4, EN55022, EN55024, EN61000-6-2, FCC part15B, AS/NZS3548)
Габариты
10×10 см
Программные характеристики
Формат кадра
Произвольный формат (от 160×120 до 2048×1536), изображение с использованием функций PTZ, четырехоконное изображение, панорамная широкоформатная съемка, двойная панорама, панорамный фокус с 3 изображениями
Поддерживаемые форматы сжатия
MxPEG, M-JPEG, JPG, H.263 (видео-VoIP-телефон), G.711
Обработка изображения
Компенсация фоновой засветки, автоматическая регулировка баланса белого, коррекция искажений (включая коррекцию панорамы), видеодатчик (распознавание движения)
Сигнал тревоги/события
Инициирование события через встроенную многооконную систему распознавания движения, датчик температуры, передача сообщений через электронную почту, FTP, телефония (VoIP, SIP), визуальный/акустический сигнал тревоги, запись изображения до и после передачи сигнала тревоги
Безопасность
Управление пользователями/группами пользователей, HTTPS/SSL, фильтр IP-адресов, IEEE 802.1x, обнаружение несанкционированного доступа
Русифицированный интерфейс ПО
Встроенный web-сервер — да*;
MxControlCenter — да
Возможность обновления прошивки
Есть (с защитой от ошибки)

* — интерфейс встроенного web-сервера русифицирован ориентировочно на 80%.

Где-то мы уже видели подобные ТТХ… И точно — ранее рассмотренная нами модель Mobotix Allround M24 обладает практически теми же самыми характеристиками. Что, впрочем, неудивительно: согласитесь, применение отработанных и доведенных решений сделает новый продукт надежнее и стабильнее. Что же касается остальных компонентов системы, то можно упомянуть о модуле клавиатуры с поддержкой бесконтактной идентификации с помощью технологии RFID:

ПараметрЗначение
Назначение
Бесключевой доступ с использованием RFID-карт и PIN-кодов
Интерфейс
MxBus
Пользовательский интерфейс
RFID (13,56 МГц, Mifare DESFire EV1), подсветка клавиш, акустический сигнал
Ввод
2 гальванически развязанных ввода (AC/DC, self-powered, до 50 В)
Вывод
1 изолированная контактная пара (AC/DC, −50 В/60 Вт/2 А)
Датчики
Датчик освещения
Класс защиты
IP65 (DIN EN 60529)
Диапазон температур
от −30 °C до +50 °C
Питание
MxBus
Габариты
10×10 см

Обратите внимание, что модуль клавиатуры и модуль камеры (а вообще — любые модули «Mobotix T24 Starter Kit») имеют сертификат по классу защиты IP65, что означает полную пылезащиту и что струя воды, выбрасываемая в любом направлении на поверхность модуля, не окажет вредного воздействия.

Теперь вы понимаете, что обозначить технические характеристики Mobotix T24 Starter Kit — дело непростое? Но, тем не менее, мы пойдем навстречу самым въедливым нашим читателям и выложим для ознакомления две части инструкции, качайте отсюда. Здесь и подробные технические параметры к каждому модулю, и их описания, и много иной любопытной информации.

Монтаж

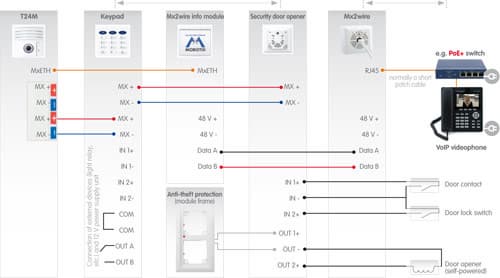

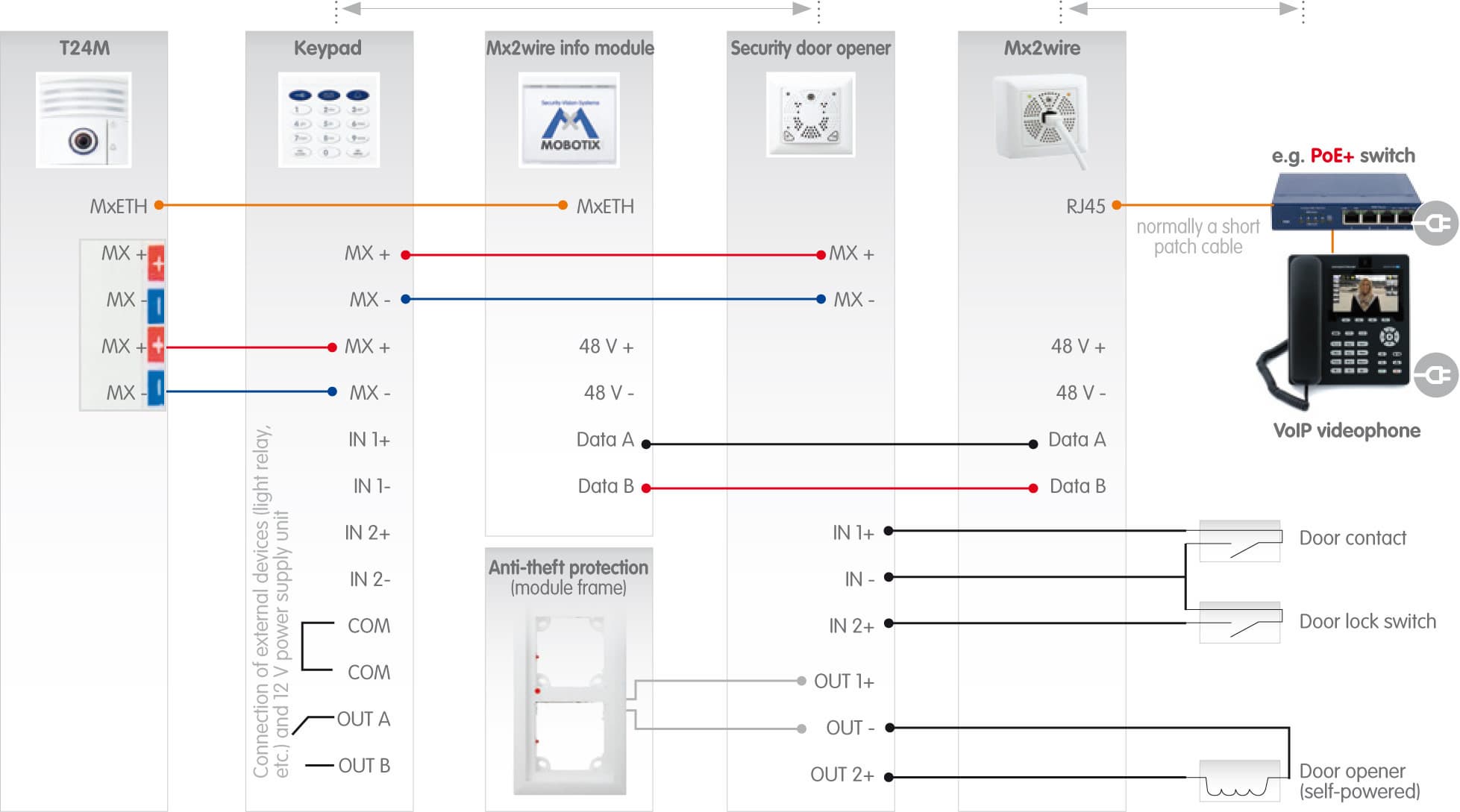

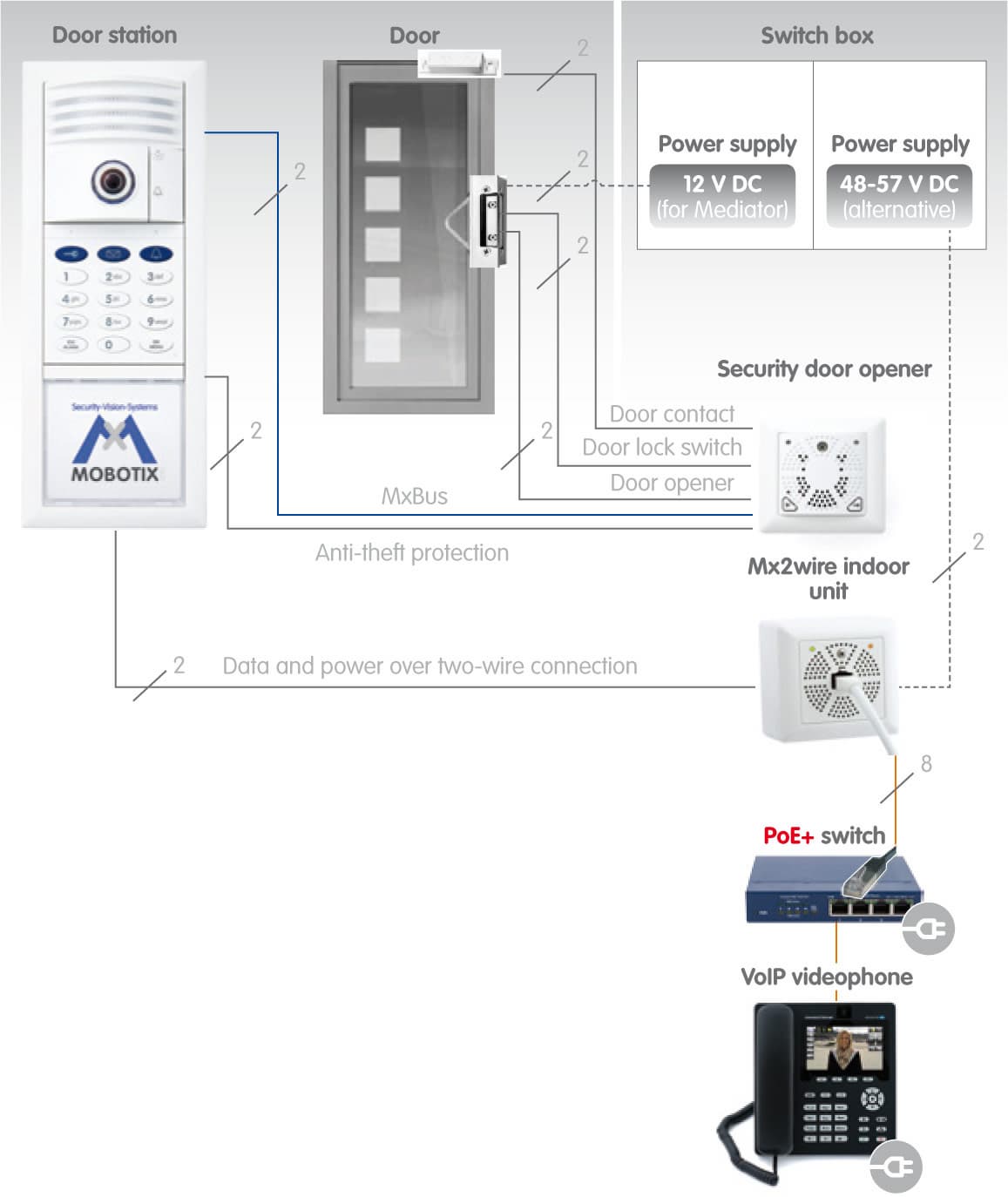

Монтаж Mobotix T24 Starter Kit неожиданно несложен. Если у вас есть навыки по монтажу чего-либо электрического, то трудности в этом процессе маловероятны. Все что вам по-настоящему нужно для успешного завершения процесса монтажа — это две нижеприведенных схемы:

Или же, если быть точнее, то так:

Собственно, это весь монтаж, займет он от силы часа два, не больше.

Эксплуатация

А вот на первичную настройку у вас уйдет куда больше времени. Оно и понятно — функциональность Mobotix T24 Starter Kit способна удовлетворить ожидания самых требовательных заказчиков. Посему поговорим немного о первичной настройке.

И снова неожиданность — для запуска процедуры автоконфигурации (сразу же после первого включения) необходимо и достаточно нажать клавишу звонка. Это несложное действие позволит вам провести инициализацию основных компонентов домофонной системы, и в том числе — получить сетевые реквизиты (такие как IP-адрес, шлюз и т. д.). Кстати сказать, сетевые возможности включают в себя и поддержку IP-телефонии: вы можете определить домофонной системе внешний IP-адрес и получить доступ к ней из любой точки мира (обязательное условие — наличие доступа в сеть Интерент), используя обычный браузер или любой сторонний программный SIP-клиент. По желанию пользователя Mobotix T24 Starter Kit может и сам выступать в качестве SIP-клиента или SIP-сервера.

По окончании этого этапа настройки вы увидите веселые перемигивания различных светодиодов панели. Это будет означать, что настало время второго этапа — ввода в Mobotix T24 Starter Kit мастер-кода (имеется ввиду PIN-код). Он должен иметь длину от 8 до 16 символов и по завершении конфигурации храниться в надежном и недоступном для злоумышленников месте. После ввода мастер-кода вы снова увидите веселые перемигивания различных светодиодов панели. Это будет сигналом к переходу к третьему этапу конфигурирования — настройке беспроводных RFID-карт. Из комплекта карт выберите карту красного цвета, поднесите ее к модулю клавиатуры и подержите ее возле модуля примерно 5 секунд. Как только вы услышите звуковой сигнал — мастер-карта определена. И далее вы сможете с ее помощью добавлять или удалять любое количество пользовательских RFID-карт, тем самым регламентируя доступ.

И последний этап настройки — это конфигурация IP-видеофона GXV3140. В ней также нет ничего сверхсложного, тем более что пользовательская инструкция в наличии.

Теперь немного о процессе эксплуатации. Для этого используем избитый речевой оборот «А знаете ли вы?»:

  • А знаете ли вы, что клавиатурная панель Mobotix T24 Starter Kit может использоваться и для передачи речевых сообщений — можно прослушать ранее оставленное сообщение или же записать его, если никто не открыл замок?
  • А знаете ли вы, что модуль камеры домофонной системы можно использовать параллельно как камеру видеонаблюдения, которая может записывать видео на ПК или на карту памяти microSD непрерывно или по различным событиям (нажатие кнопки звонка на вызывной панели, детектор движения и т. д.)?
  • А известно ли вам, что правильно сконфигурированный Mobotix T24 Starter Kit может отправлять уведомления на указанный вами почтовый ящик о том, что кто-то в ваше отсутствие приходил к вашей двери, и при этом к письму будет приложена фотография таинственного посетителя?

В завершение этого раздела предлагаем вам ознакомиться с небольшим видеообзором Mobotix T24 Starter Kit:

Выводы

Выводы — это самый приятный для исследователя раздел. Здесь подводятся итоги обзора, здесь раскрываются планы производителя на будущее, здесь же хвалится и критикуется сам объект изучения. Начнем, пожалуй, с планов.

В самое ближайшее время комплект ПО Mobotix T24 Starter Kit будет дополнен клиентским приложением для iOS, что автоматически делает владельцев телефонных аппаратов Apple способными к удаленному управлению домофонной системой. И не только к управлению — общение с посетителем также будет доступно.

Что же касается критики, то отметим, что критика довольно субъективная вещь. Но, тем не менее, именно критика иногда позволяет добиться от производителя доработки или модификации изделия. В нашем же случае объектом критики может стать только одно — это не 100% русификация домофонной системы. Hадеемся и верим. Больше, собственно, критиковать нечего.

Теперь о том, что хочется отметить особо. Это, прежде всего, качество изготовления Mobotix T24 Starter Kit. Приятно, что не стали сокращать издержки за счет качества. Отметим и комплектацию — до чего же здорово, что не нужно где-то искать ключи, монтажные коробки, фурнитуру. Стабильность работы — также без нареканий. Функциональность зашкаливающая, покрывает все настоящие (и наверняка частично и будущие) потребности пользователя.

Благодарим компанию «Эдванс Сетевое Видео»
за предоставленное на тестирование оборудование



23 июля 2012 Г.
