Сетевой видеорегистратор Messoa NVR203-004,
IP-камеры Messoa NCR770, NDZ760, NCC800

Собрать систему видеонаблюдения и заставить ее работать бесперебойно — задачка довольно каверзная, особенно для неспециалиста. Приобрести готовый набор вместе с камерами в комплекте — по карману ударяет. «Склепать» из ненужного компьютерного хлама, укомплектовав случайными камерами — надежность хромает. Да и не всегда получится «завести» такую самоделку. Уточним: речь идет только о неспециалистах, или о тех пользователях, которые по разным причинам не могут или не желают обращаться в организации, специализирующиеся на установке и настройке систем видеонаблюдения.

Одним из вариантов решения проблемы выбора видится следующий: приобрести не готовый к употреблению комплект какого-то бренда, а взять его частями. Подобрав их так, чтобы избежать ненужных трат, но получив при этом весь необходимый минимум. А поскольку оборудование одного и того же бренда является априори совместимым, то и вопросы по подключению и настройке должны оказаться несложными. Если вообще возникнут.

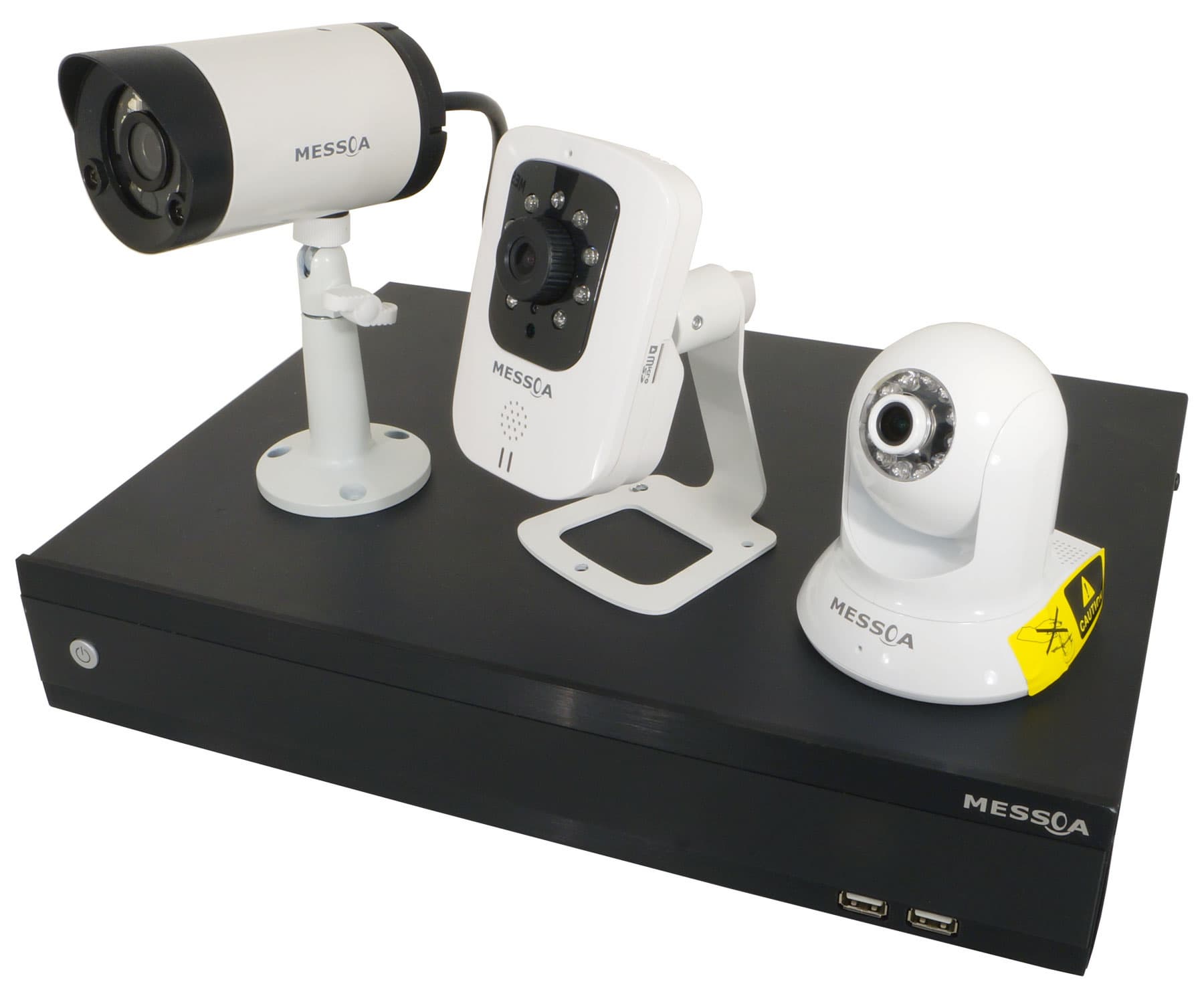

Проведем такой эксперимент, построим подобную систему, снабдив ее разными моделями камер одного производителя. В этом нам поможет оборудование Messoa, предоставленное компанией InPrice Distribution — сетевой регистратор и три IP-камеры (да-да, только сетевые — никакого аналогового видео). Техника, с которой мы сейчас познакомимся, позиционируется как решение для домашней или мелкоофисной системы видеонаблюдения, поскольку присутствующие в данном обзоре модели IP-камер относятся к серии устройств начального уровня.

Сетевой видеорегистратор Messoa NVR203-004

Конструкция, технические характеристики

Поскольку все четыре компонента нашей будущей системы (регистратор и три камеры) являются самостоятельными, независимыми устройствами, то и изучать их нужно по отдельности. Рассмотрим вкратце особенности конструкции всех элементов нашей будущей системы видеонаблюдения.

IP-камера Messoa NCR770

Напомним: каждое устройство, входящее в наш комплект, является независимым, и может эксплуатироваться отдельно, поодиночке. В отличие от аналоговых камер, которые умеют лишь транслировать видеосигнал, цифровые IP-камеры оснащены не только объективом, матрицей и электронным блоком обработки сигнала. Здесь есть и процессор, и память, и операционная система — по сути, это компьютер, который берет на себя любую обработку сигнала и его трансляцию. Связь с камерой осуществляется посредством встроенного веб-сервера, с помощью которого пользователь может как вести наблюдение, так и заниматься обслуживанием камеры, ее программного обеспечения.

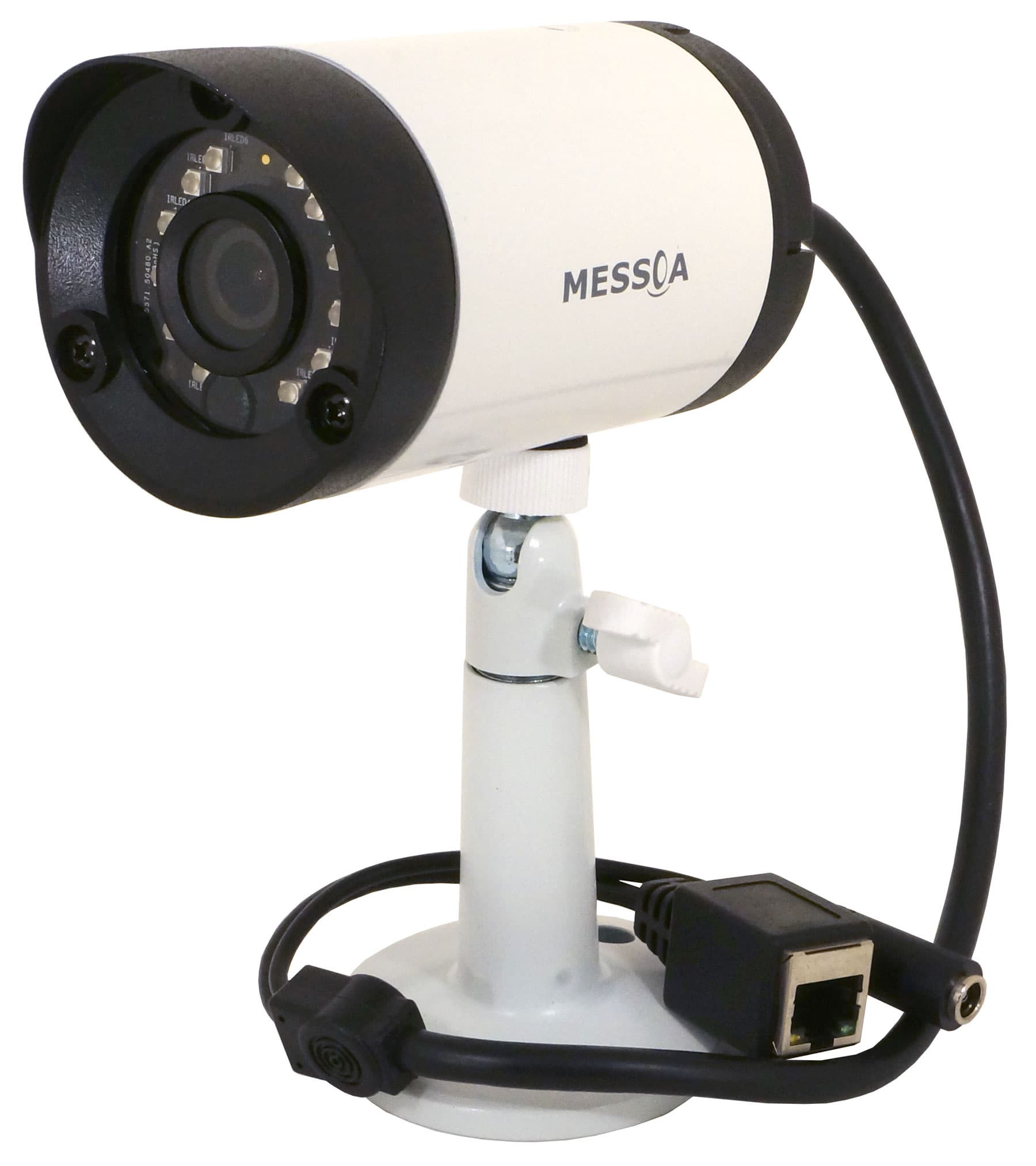

Первая камера, которую мы вкратце рассмотрим — уличная. Это означает, что предназначен данный аппарат для работы в жестких условиях. Соответственно, и корпус его имеет особенный форм-фактор, предупреждающий проникновение влаги внутрь и запотевание объектива, а также имеющий защиту от низких и высоких температур. Светодиоды, расположенные по периметру стекла, закрывающего объектив, говорит о наличии в камере инфракрасной подсветки, которая позволяет камере «видеть» в полной темноте. Эффективность такой локальной подсветки обычно невысока, и составляет один-два десятка метров.

Сетевой видеорегистратор Messoa NVR203-004

Питание данной камеры может осуществляться посредством сетевого адаптера и подаваться отдельно через имеющийся штекер. Но для уличной эксплуатации все же гораздо выгоднее использовать другую возможность — питание по локальной сети, PoE (Power over Ethernet).В этом случае питание к камере поступает по тому же кабелю — витой паре — что и данные. Правда, для этого потребуется специальный маршрутизатор или свитчер, который обеспечивает такую возможность. Данные устройства недешевы, но приобрести их нужно лишь единожды, зато теперь не требуется просверливать в стенах или оконных рамах две дырки — вполне достаточно одной, для витой пары.

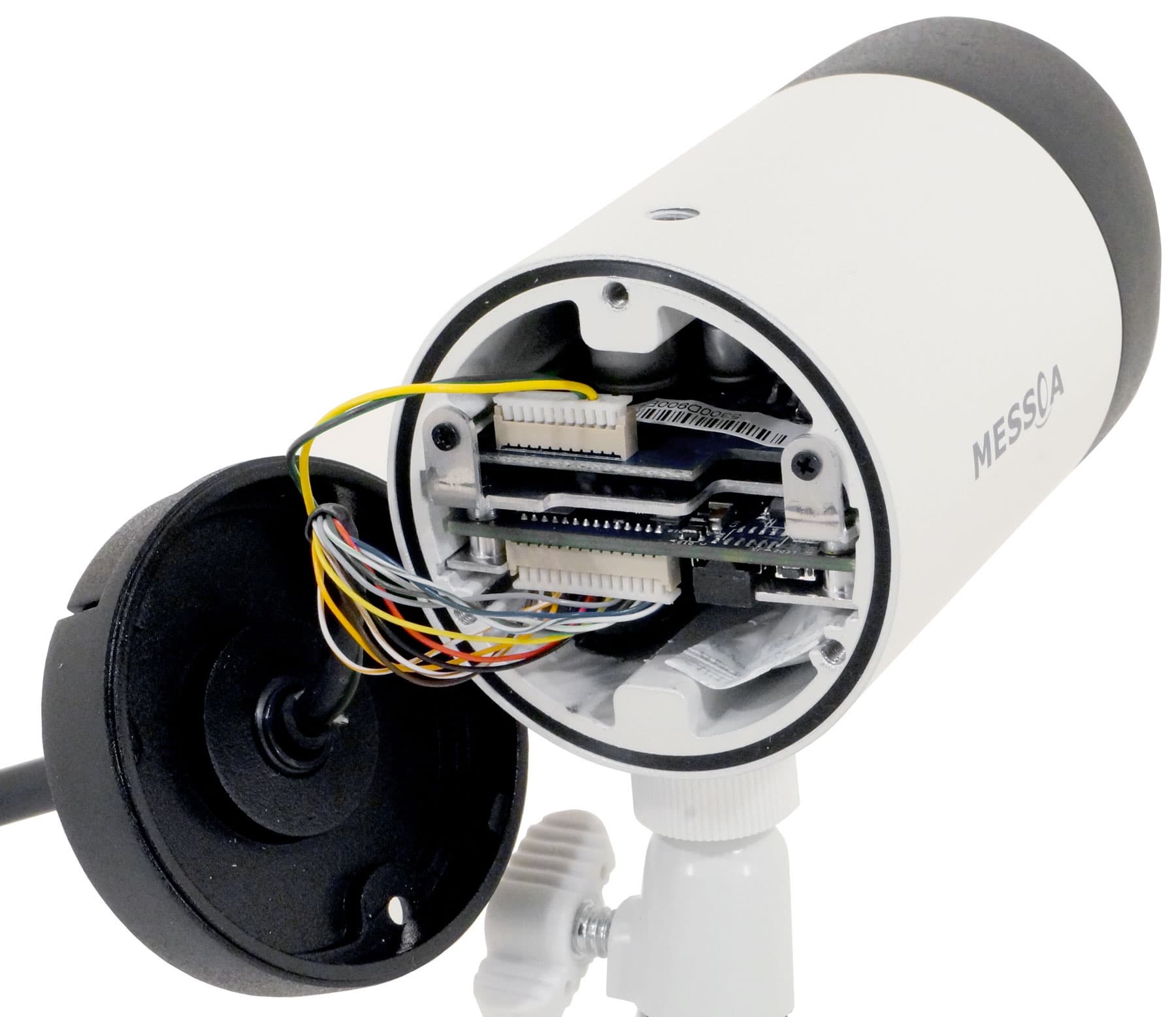

Как обеспечивается защита от влаги, можно увидеть, отвинтив заднюю крышку — она крепится тремя болтами. Резиновая прокладка по периметру корпуса, аккуратное и надежное размещение внутренних элементов. Даже влагопоглощающий пакетик внутри имеется :-) Кстати, кнопка сброса к заводским настройкам находится здесь, внутри — она распаяна непосредственно на печатной плате. Данная кнопка может пригодиться в случаях, когда по каким-то причинам отсутствует доступ к веб-серверу камеры, и, соответственно, вернуть заводские настройки удаленно не представляется возможным.

Сетевой видеорегистратор Messoa NVR203-004

Основные технические характеристики регистратора приведены в следующей таблице:

IP-камера Messoa NCR770, уличная фиксированная
Объектив Фиксированный фокус, f=4,2 мм, F=1,8, угол обзора 49,8° по горизонтали
Датчик изображения Матрица 1/4″1 Мпикс, разрешение до 1280х800
Чувствительность

При включенной ИК-подсветке (до 10 метров): 0 люкс

Локальное хранилище нет
Поддерживаемые сетевые протоколы IPv4, HTTP, HTTPS, SMTP, FTP, DHCP, NTP, TCP/IP, UPnP, RTSP/RTP/RTCP, DNS, DDNS,
PPPoE, IGMP, QoS, Bonjour, Samba, Multicast
Габариты и масса с кронштейном 60×114 мм, 954895 г
Класс защиты IP67
Рабочая температура от −10 до +50 °C
Материал корпуса Металл
Питание 12 В пост. / 24 В перем. ±10% / PoE (IEEE 802.3af); потребляемая мощность 9 Вт
Порты и разъемы
  • Питание: 2-штыревая клеммная колодка
  • Сигнализация: Клеммная колодка 2 входа / 1 выход
  • Сеть: 2×RJ-45

IP-камера Messoa NDZ760

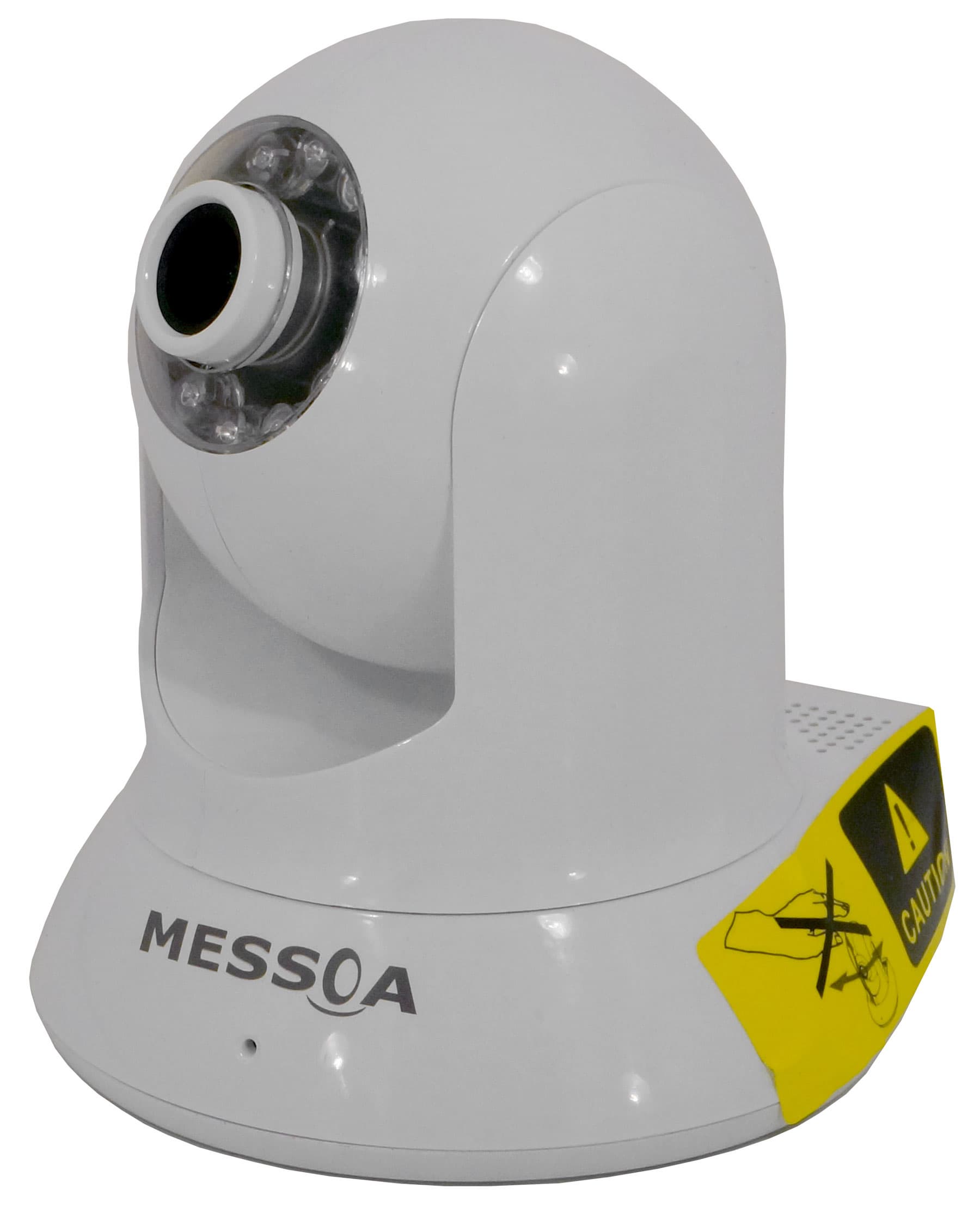

Вторая камера, которую мы изучим, предназначена уже для комнатного использования, что внешне сразу же видно. Пластиковый корпус состоит из трех частей — неподвижного основания, поворотной платформы и подвижного шара с камерой внутри. Похоже, что вся управляющая электроника прячется в основании-подставке, в то время как внутри наклоняющегося шарика, зажатого в рогатке поворотной платформы, находится лишь оптика и датчик изображения. Данная камера имеет инфракрасную подсветку, ее обеспечивают светодиоды по периметру объектива.

Сетевой видеорегистратор Messoa NVR203-004

Сервоприводы, обеспечивающие поворот и наклон оптико-электронного блока, работают быстро, тихо и точно. Благодаря этому имеется возможность запрограммировать камеру на «патрулирование», задав пользовательский маршрут — цикл движений будет повторяться с заданной периодичностью и высокой точностью. Впрочем, рекомендуется время от времени проводить калибровку поворотно-наклонной системы — это все-таки механика, пусть и под управлением электроники.

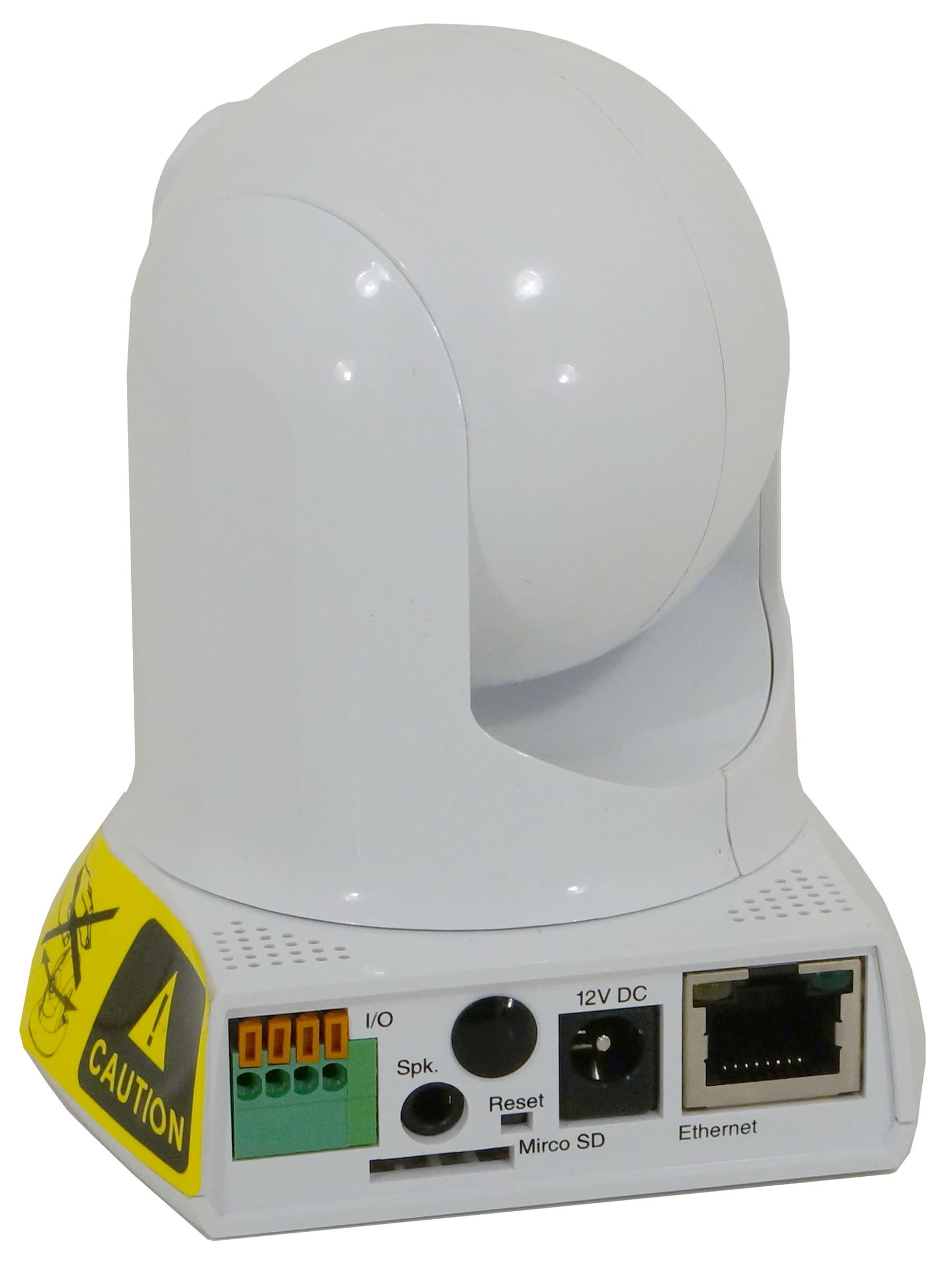

Стационарная платформа оснащена следующими интерфейсами:

  • «тревожные» входы и выходы для подключения внешних датчиков
  • аудиовыход для подключения наушников или активных динамиков
  • слот для карты памяти microSD
  • кнопка Reset для сброса настроек к заводским
  • вход адаптера питания
  • порт LAN
Сетевой видеорегистратор Messoa NVR203-004

Краткие характеристики аппарата приведены в таблице:

IP-камера Messoa NDZ760, компактная поворотно-наклонная
Объектив Фиксированный, f=4.2 мм, F1,8, угол обзора 50° по горизонтали
Датчик изображения Матрица 1/4″, разрешение:
  • SXGA, VGA, QVGA, 160×120 (режим 1,3 Мп); 720p, 640×360, 160×90 (режим 720p), макс. частота 1,3 Мп 16:9 (1280×1024) @ 30 fps (NTSC/PAL)
Чувствительность
  • При выключенной ИК-подсветке: 1,6 люкс
  • При включенной ИК-подсветке (до 3 метров): 0 люкс
Локальное хранилище карта памяти microSD / microSDHC до 32 ГБ
Поддерживаемые сетевые протоколы IPv4, TCP/IP, UDP, HTTP, SMTP, DNS, DHCP, NTP, FTP, RTP, RTSP, RTCP, ICMP, UPnP, IPv6, HTTPS, DDNS, DIPS, ARP, Bonjour, IGMP, PPPoE, 3GPP, SAMBA
Габариты и масса 86×81×97 мм, 185 г
Класс защиты
Рабочая температура от 0 до +40 °C
Материал корпуса Пластик
Питание 12 В пост.; потребляемая мощность 6,5 Вт
Порты и разъемы
  • Питание: Разъем питания (2,0 мм)
  • Сигнализация: Клеммная колодка 1 вход / 1 выход
  • Сеть: RJ-45 с 2 индикаторами состояния сети (зеленым и оранжевым)
  • Аудиовходы/выходы: 1 вход / 1 выход через разъемы 3,5 мм
  • Видеовыход: нет

IP-камера Messoa NCC800

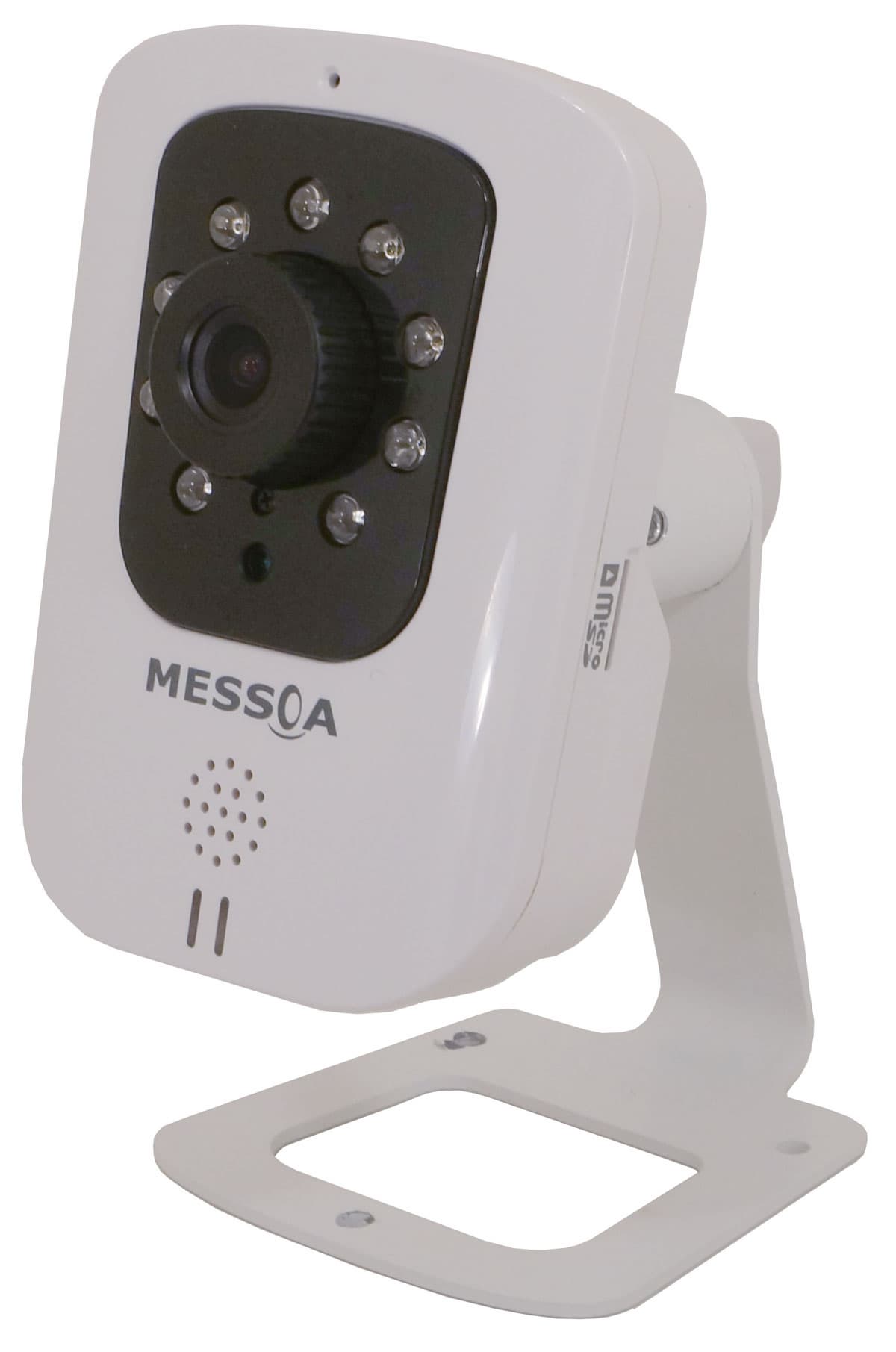

Данная камера — самая, пожалуй, «серьезная» из всей нашей троицы. И очень недешевая. Личное мнение автора таково: использовать данный аппарат в сочетании с описываемым видеорегистратором — это кощунство. Дело в том, что камера настолько самодостаточна, настолько богата функциями и настройками, что при использовании вместе с регистратором пользователь теряет бо́льшую часть ее преимуществ. Мы не станем описывать все возможности данной IP-камеры — это можно сделать разве что отдельным обзором, посвященным исключительно модели NCC800.

Данный экземпляр отличается от множества камер тем, что, во-первых, снимает с разрешением 1920×1080, то есть Full HD. Правда, с оговоркой: это всего лишь размер кадра, но не разрешающая способность. Но о ней — позже.

Здесь, как и в предыдущих камерах, имеется инфракрасная подсветка — она поможет узреть нарушителя спокойствия в самой кромешной тьме офиса или квартиры. Встроенный динамик, направленный вперед, используется для обратной аудиосвязи с полным дуплексом: если что, воришку можно и припугнуть.

Сетевой видеорегистратор Messoa NVR203-004

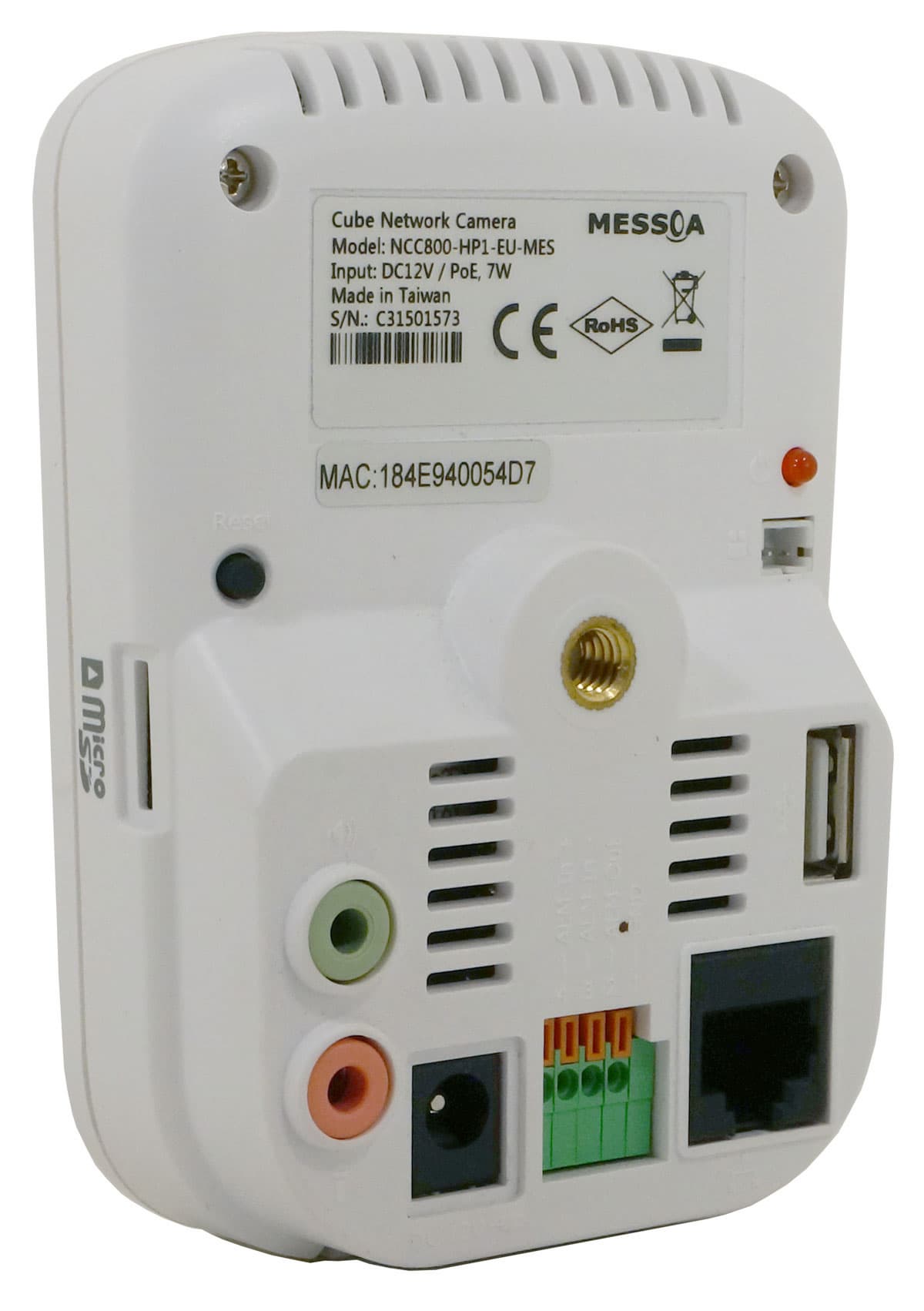

Одна из боковых граней корпуса содержит слот для карты памяти формата microSD — на эту карту может записываться локальный архив. Служебные разъемы и интерфейсы камеры расположены, по обыкновению, с торца корпуса:

  • кнопка сброса к заводским установкам
  • аудиовход и аудиовыход (джек 3,5 мм)
  • вход питания (не нужен, если используется PoE)
  • разъемы для подключения внешних датчиков тревоги
  • LAN-порт с PoE технологией (питание по LAN)
  • USB-разъем для подключения Wi-Fi-адаптера (обеспечивает беспроводное подключение, поставляется отдельно)
  • видеовыход (2-штыревой разъем для видеокабеля BNC)
Сетевой видеорегистратор Messoa NVR203-004

Довольно богатый набор интерфейсов — это практически готовая система наблюдения. Именно поэтому, повторяем, использовать такую камеру в комплекте с регистратором — значит потерять значительную часть функциональности, в то же время, переплатив за утерянное.

Основные технические характеристики аппарата можно увидеть в следующей таблице:

IP-камера Messoa NCC800, компактная комнатная фиксированная
Объектив Фиксированный, f=3,11 мм, F=2,0, угол обзора 77° по горизонтали
Датчик изображения Матрица 1/2,7″, разрешение:
  • 1080p, SXVGA, 720p, XGA, SVGA, D1, VGA, 2CIF, CIF, макс. частота 2 Мп 16:9 (1920×1080) @ 30 fps (NTSC) и 25 fps (PAL)
Чувствительность
  • При выключенной ИК-подсветке: 0,2 люкс
  • При включенной ИК-подсветке (до 10 метров): 0 люкс
Локальное хранилище карта памяти microSD / microSDHC до 32 ГБ
Поддерживаемые сетевые протоколы IPv4, TCP/IP, UDP, HTTP, SMTP, DNS, DHCP, NTP, FTP, RTP, RTSP, RTCP, ICMP, UPnP
Габариты и масса 76×103×42 мм, 118 г
Класс защиты
Рабочая температура от −10 до +50 °C
Материал корпуса Пластик
Питание 12 В пост. ± 10% / PoE (IEEE 802.3af); потребляемая мощность 7 Вт
Порты и разъемы
  • Питание: Разъем питания (2,0 мм)
  • Сигнализация: Клеммная колодка 1 вход / 1 выход
  • Сеть: RJ-45 с 2 индикаторами состояния сети (зеленым и желтым)
  • Аудиовходы/выходы: 1 вход / 1 выход через разъемы 3,5 мм
  • Видеовыход: 2-штыревой разъем для видеокабеля BNC

Видеорегистратор Messoa NVR203-004

Ключевое, связующее звено — регистратор. Эти устройства распространены достаточно широко, разновидностей их существует великое множество. Значительная часть действующих сегодня видеорегистраторов представляет собой аналогово-цифровые системы, работающие с аналоговыми камерами, сигнал с которых поступает по композитному кабелю. Разумеется, ни о каком высоком разрешении с аналоговым сигналом речи идти не может.

Но наш случай иной. Данный регистратор — полностью цифровой, в нем даже видеовходы отсутствуют как класс. Только сетевой порт, один на все камеры.

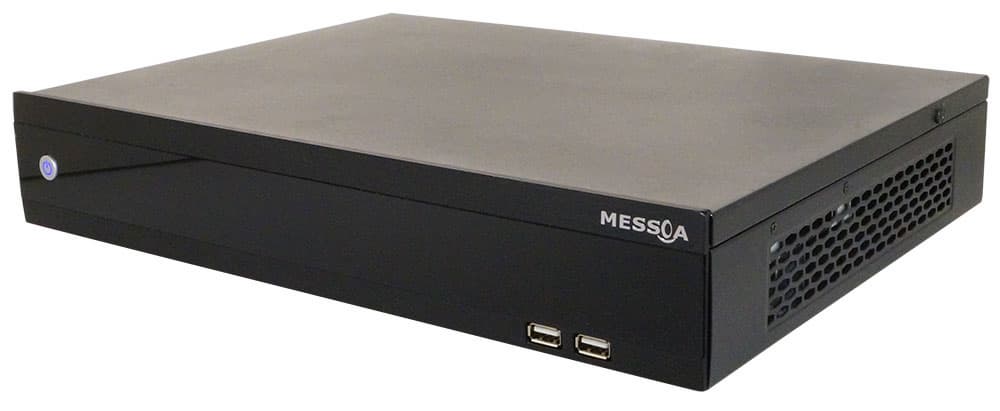

Корпус регистратора изготовлен из металла — только он имеет достаточную теплопроводность, чтобы гарантировать отсутствие критического перегрева всей системы. С боков корпус испещрен вентиляционными отверстиями — причина та же, отвод тепла.

Сетевой видеорегистратор Messoa NVR203-004

Лицевая панель регистратора прикрыта темным стеклом, под которым находятся символьные индикаторы разного цвета, информирующие о текущем состоянии системы: наличие сети и ее активность, индикация подключенных камер и т.д. Кнопка включения прибора находится в левой части лицевой панели, а в правой части, ниже, расположены два USB-порта. Они могут использоваться как для соединения с различной периферией (мышь, клавиатура), так и для подключения USB-накопителей (флэшки, жесткие диски с USB интерфейсом). Насчет клавиатуры... Она здесь, в общем-то, и не нужна: для ввода паролей и других текстовых настроек в графическом интерфейсе регистратора имеется экранная клавиатура. Единственное, что попросту необходимо для управления комплексом — конечно, мышь. Прибор будет работать с любой мышкой — как проводной, так и с беспроводной (за время тестирования к аппарату подключались разные мышки).

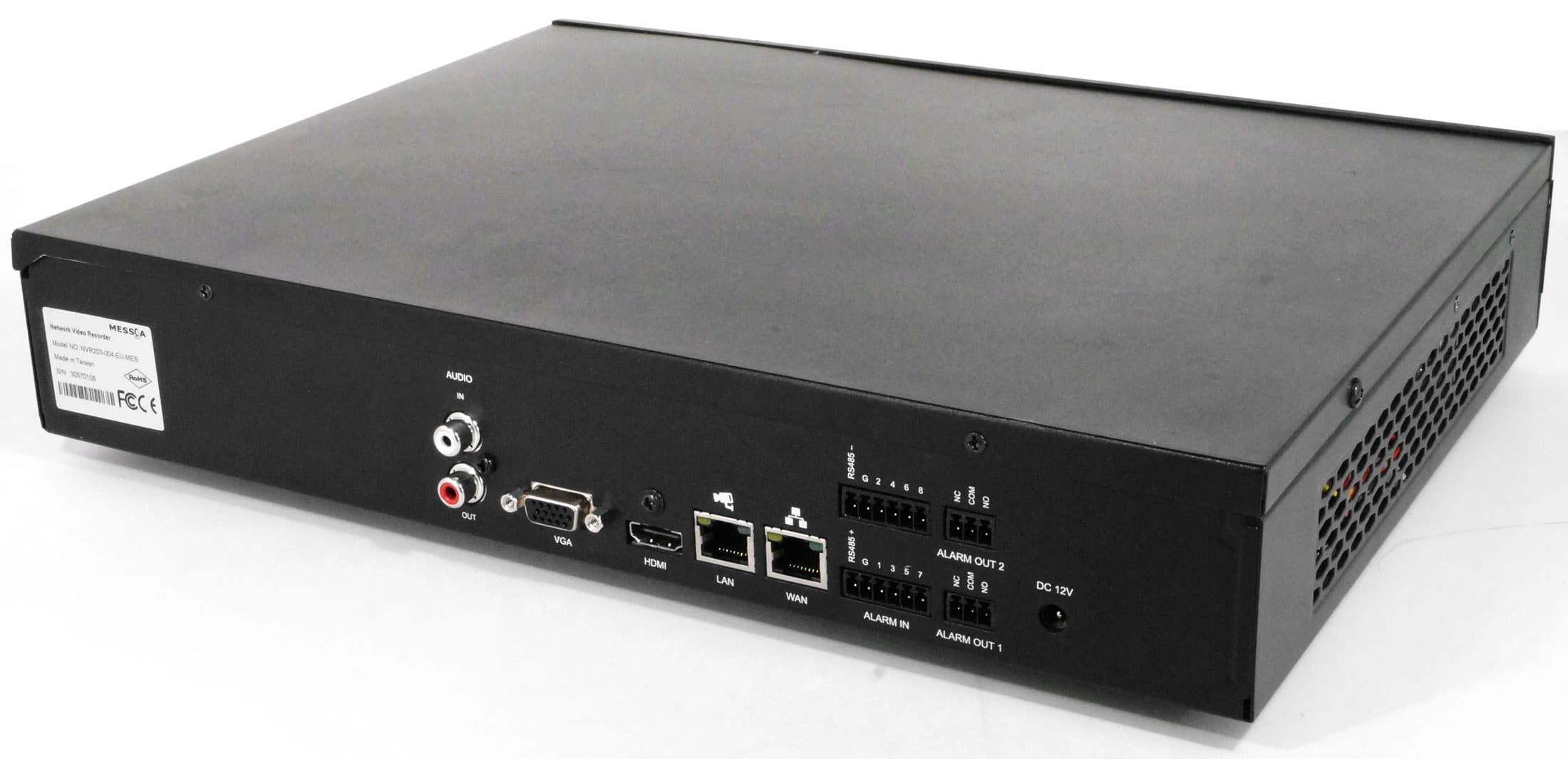

Задняя панель регистратора содержит следующие служебные разъемы и интерфейсы:

  • аналоговые аудиовход и аудиовыход
  • разъем RGB для подключения монитора (телевизора)
  • HDMI-порт для подключения второго монитора (телевизора)
  • сетевой порт LAN для подключения камер
  • сетевой порт WAN для подключения к маршрутизатору для выхода в интернет
  • разъемы охранных датчиков
  • разъем для подключения сетевого адаптера питания
Сетевой видеорегистратор Messoa NVR203-004

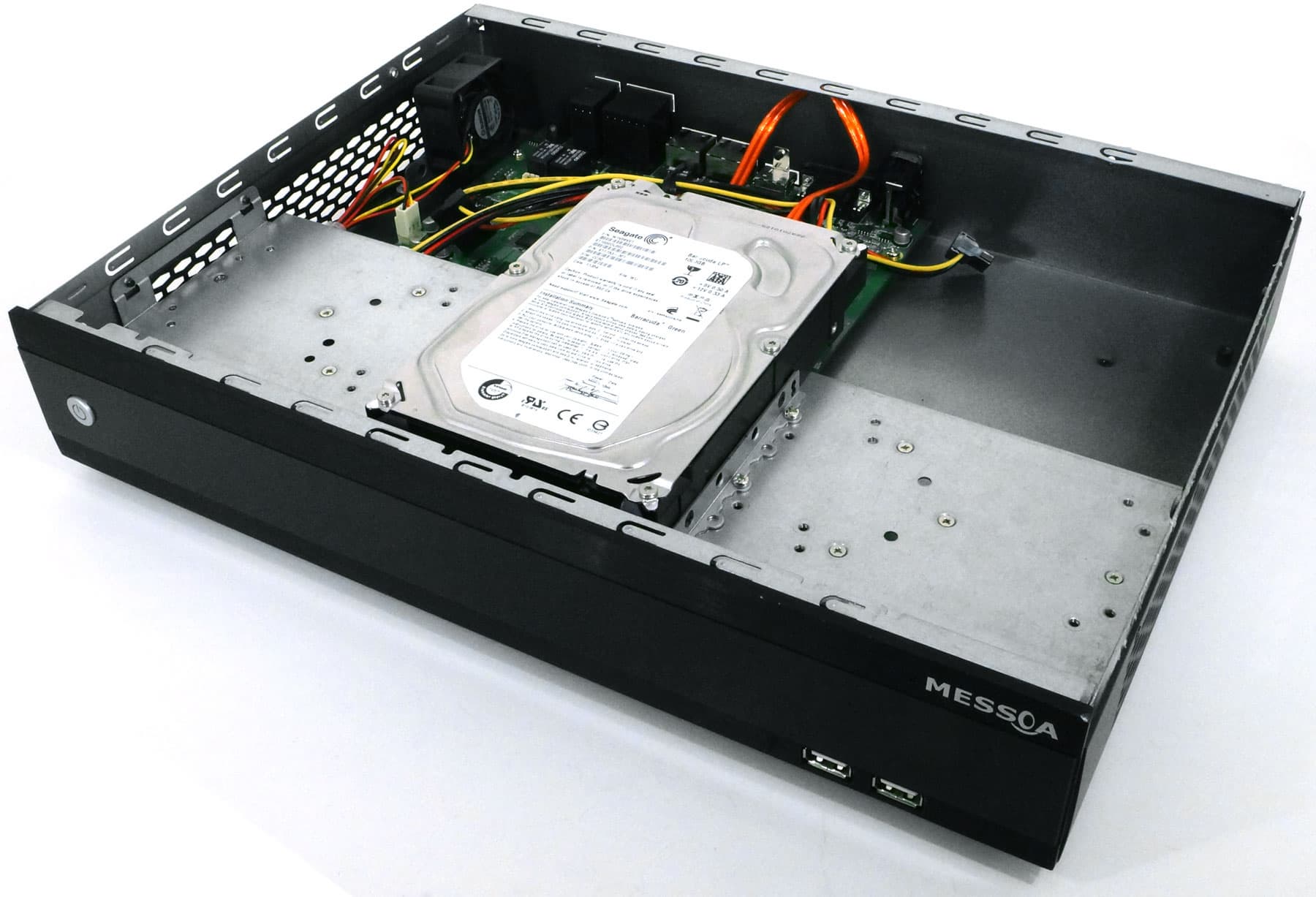

Заглянув внутрь аппарата, можно убедиться, что свободного пространства здесь вполне достаточно, чтобы не накапливался излишек тепла. В углу, на основной печатной плате, находится вентилятор, работающий на выдув. Жесткие диски — а их может быть установлено аж три штуки — располагаются в верхней половине внутреннего объема корпуса, ближе к верхней металлической крышке. Причина, наверное, понятна. Да, все тот же отвод тепла. Скорее всего, по этой же температурной причине разработчик отказался от встроенного (внутреннего) блока питания, решив ограничиться внешним, как в ноутбуках.

Сетевой видеорегистратор Messoa NVR203-004

Основные технические характеристики регистратора приведены в следующей таблице:

Видеорегистратор Messoa NVR203-004
Видео/аудиовходы
  • 1 канал RCA аудио
Видео/аудиовыходы
  • VGA до 1920×1080 60 Гц
  • HDMI до 1920×1080 60 Гц
  • 1 канал RCA аудио
Сетевые разъемы
  • LAN
  • WAN
Разъемы USB 2 × USB 2.0 (мышь, накопитель)
Подключение тревожной периферии 4 входа/1 выход
Порт RS485 Тип: Pelco D, Pelco P
Запись До 120 fps @ 1920×1080 (на 4 канала)
Локальное хранилище До трех SATA HDD
Питание От БП: вход ~100—240 В, 50/60 Гц, выход +12 В/7,5 A
Рабочая температура от 0 до +40 °C
Габариты 355×72×264 (Ш×В×Г) мм

Настройки

Так же, как и конструкция представленных аппаратов, их настройки должны быть рассмотрены по отдельности — каждый прибор уникален, программное обеспечение камер неодинаково, поскольку отвечает за разную же функциональность.

IP-камера Messoa NCR770

Этот уличный защищенный аппарат, как и все IP-камеры, имеет «на борту» собственный веб-сервер. Он необходим, в частности, для управления устройством в случаях, когда оно эксплуатируется в виде самостоятельной единицы, отдельно от какого-то главнокомандующего регистратора. Мы уже говорили, что это вполне возможно, а в случаях с некоторыми продвинутыми камерами — даже более разумно.

«Достучаться» до веб-сервера камеры несложно — достаточно набрать в браузере ее IP-адрес в локальной сети. При этом желательно использовать Microsoft Internet Explorer, поскольку весь подобный софт создается в основном именно для этого браузера. Если вы используете другую программу, то, вполне возможно, для отображения видеопотока придется установить какие-то дополнительные модули. VLC, например.

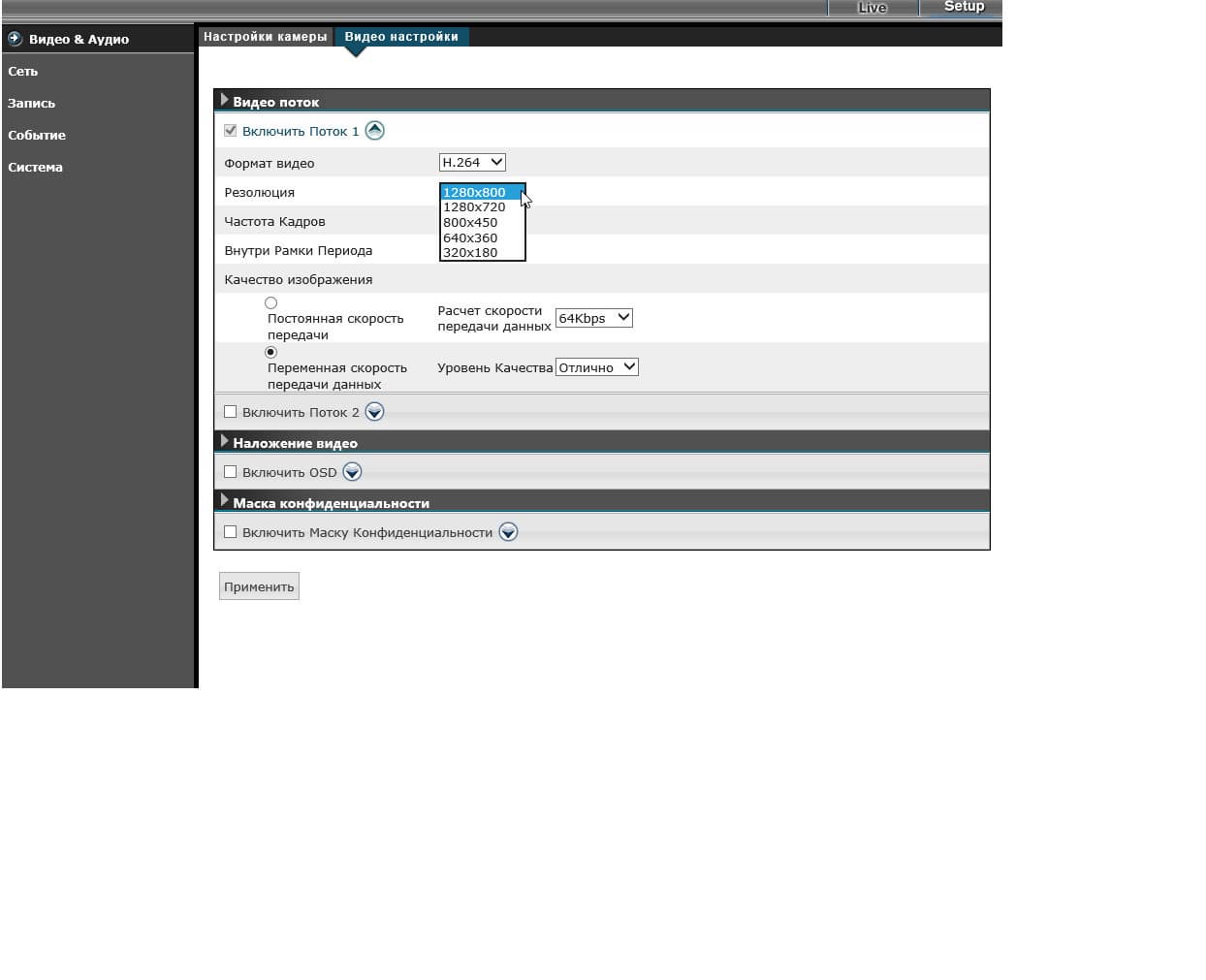

Настройки рассматриваемой камеры имеют широкий выбор параметров, отвечающих за картинку: доступно детальное управление параметрами экспозиции, выбор способа переключения в ночной ИК-режим, агрессивность усиления. Разрешение (точнее, размер кадра) варьируется от 1280×800 до 320×180, кодирование потока возможно как с постоянным, так и переменным битрейтом. При трансляции камера способна добавить поверх видео информацию, содержащую имя камеры, текущие дату и время.
Сетевой видеорегистратор Messoa NVR203-004
Сетевой видеорегистратор Messoa NVR203-004

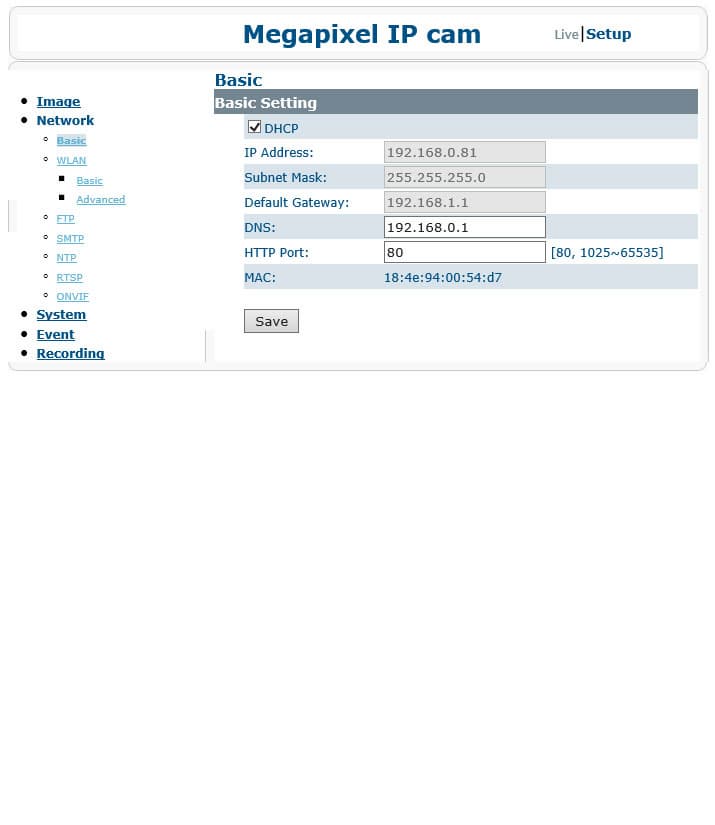

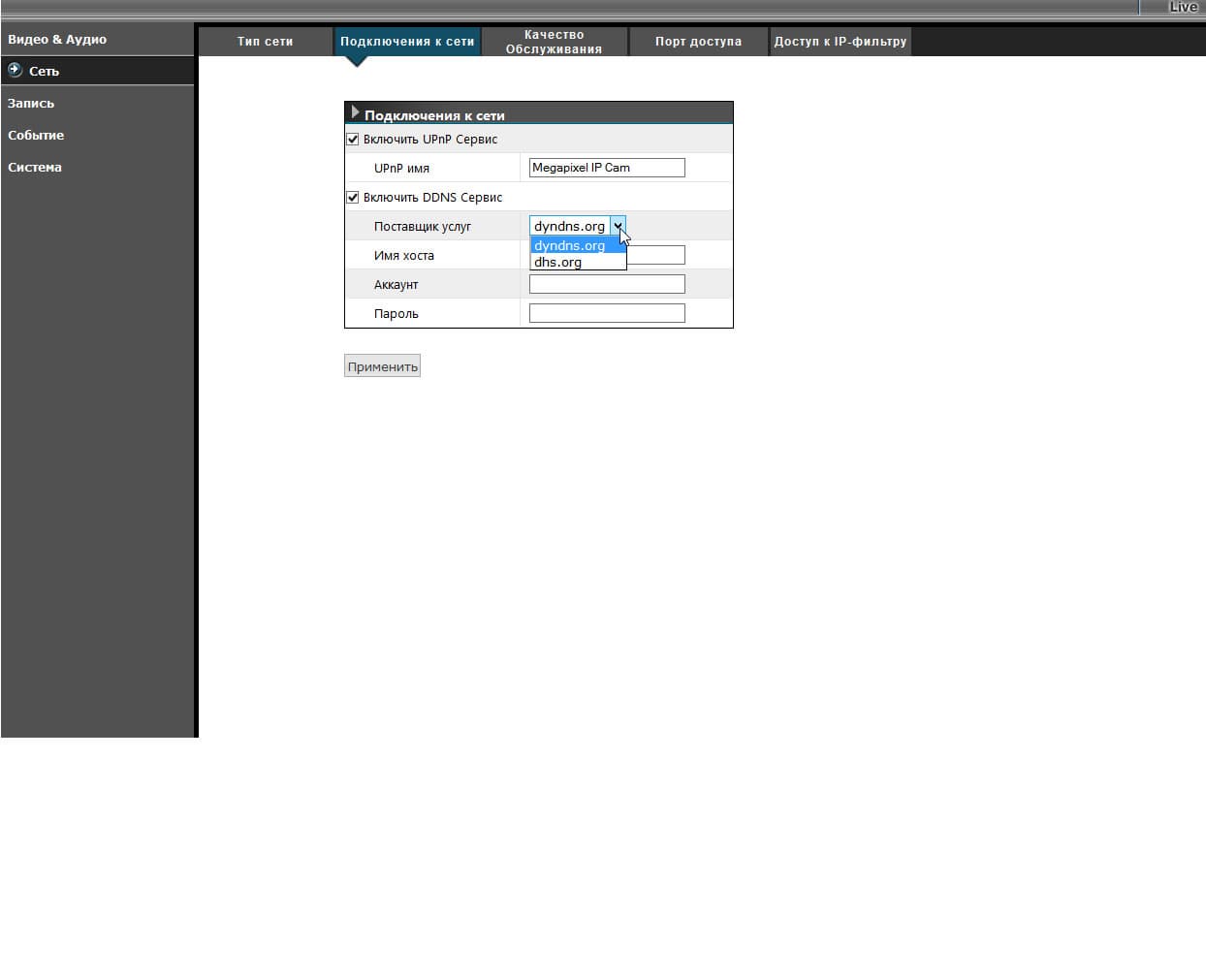

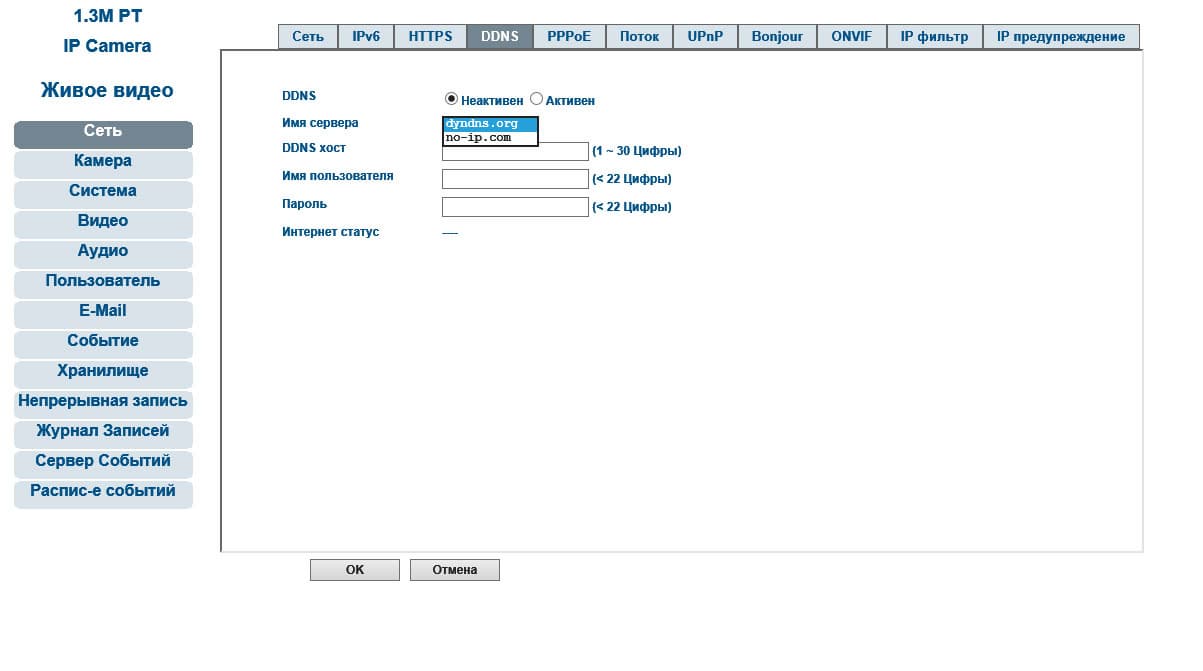

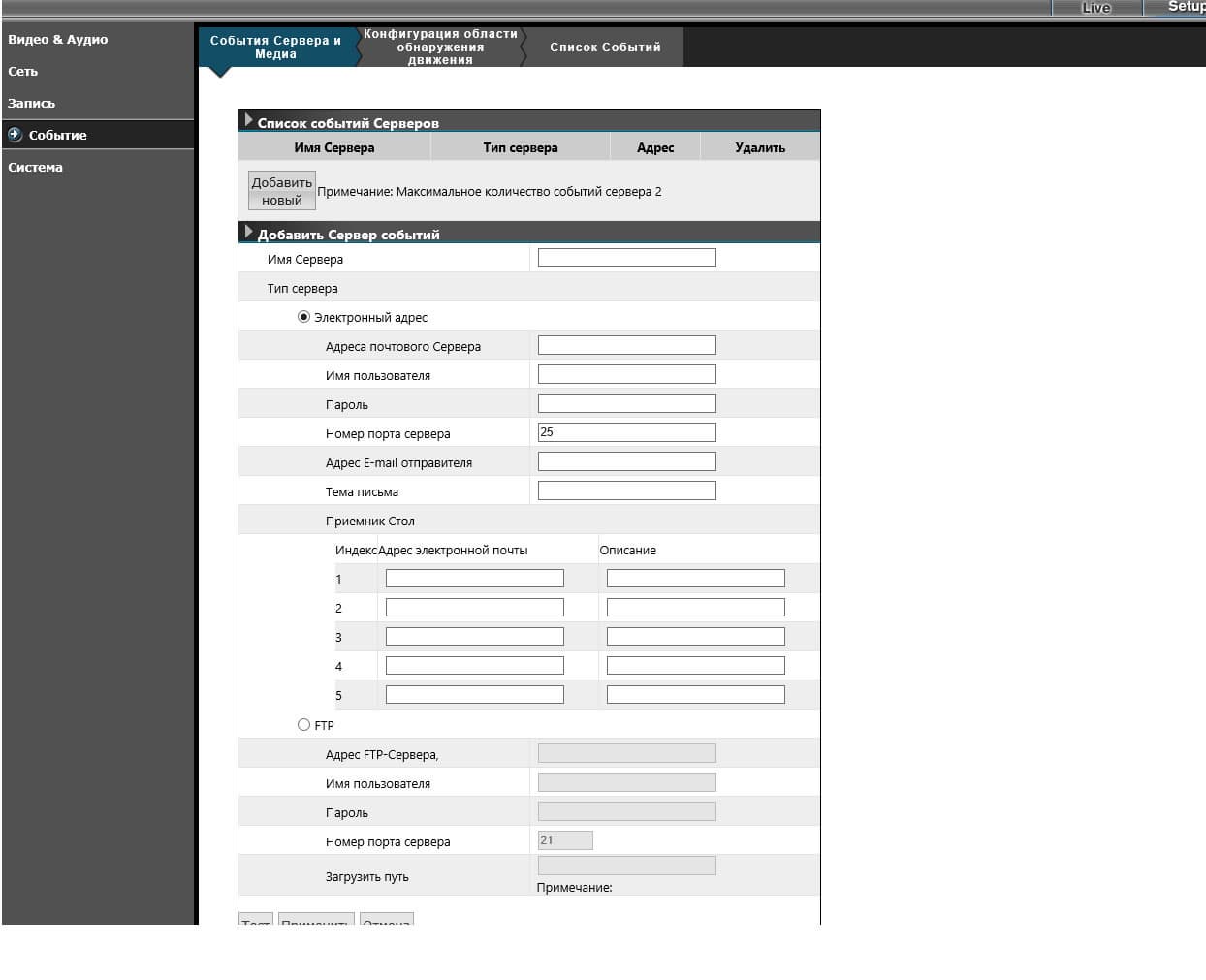

Сетевые настройки камеры реализуют поддержку двух сервисов, предоставляющих динамический DNS: dyndns.org и dhs.org. В качестве способов оповещения о произошедших событиях может использоваться E-Mail (до пяти адресатов одновременно) или FTP.
Сетевой видеорегистратор Messoa NVR203-004
Сетевой видеорегистратор Messoa NVR203-004

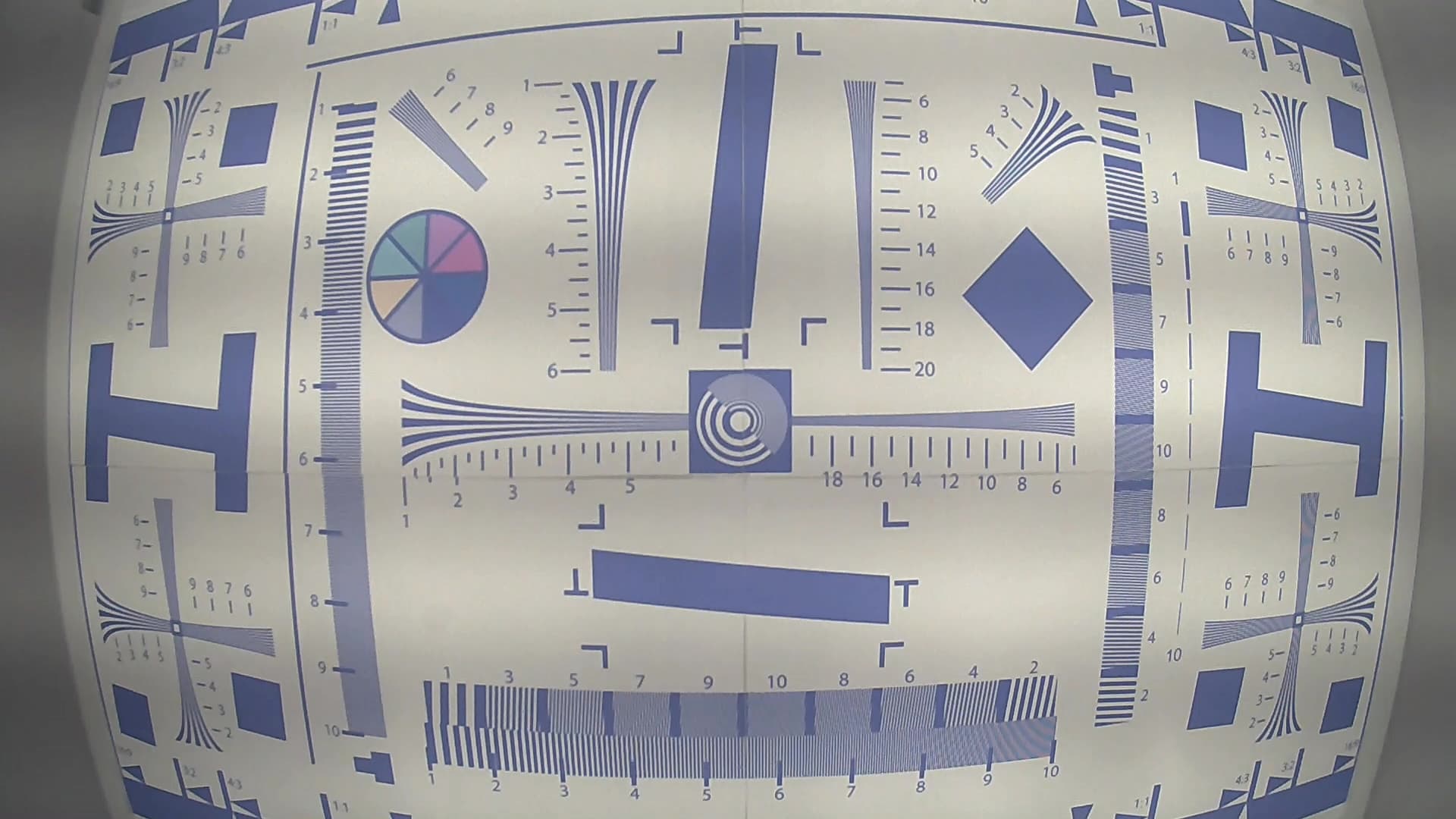

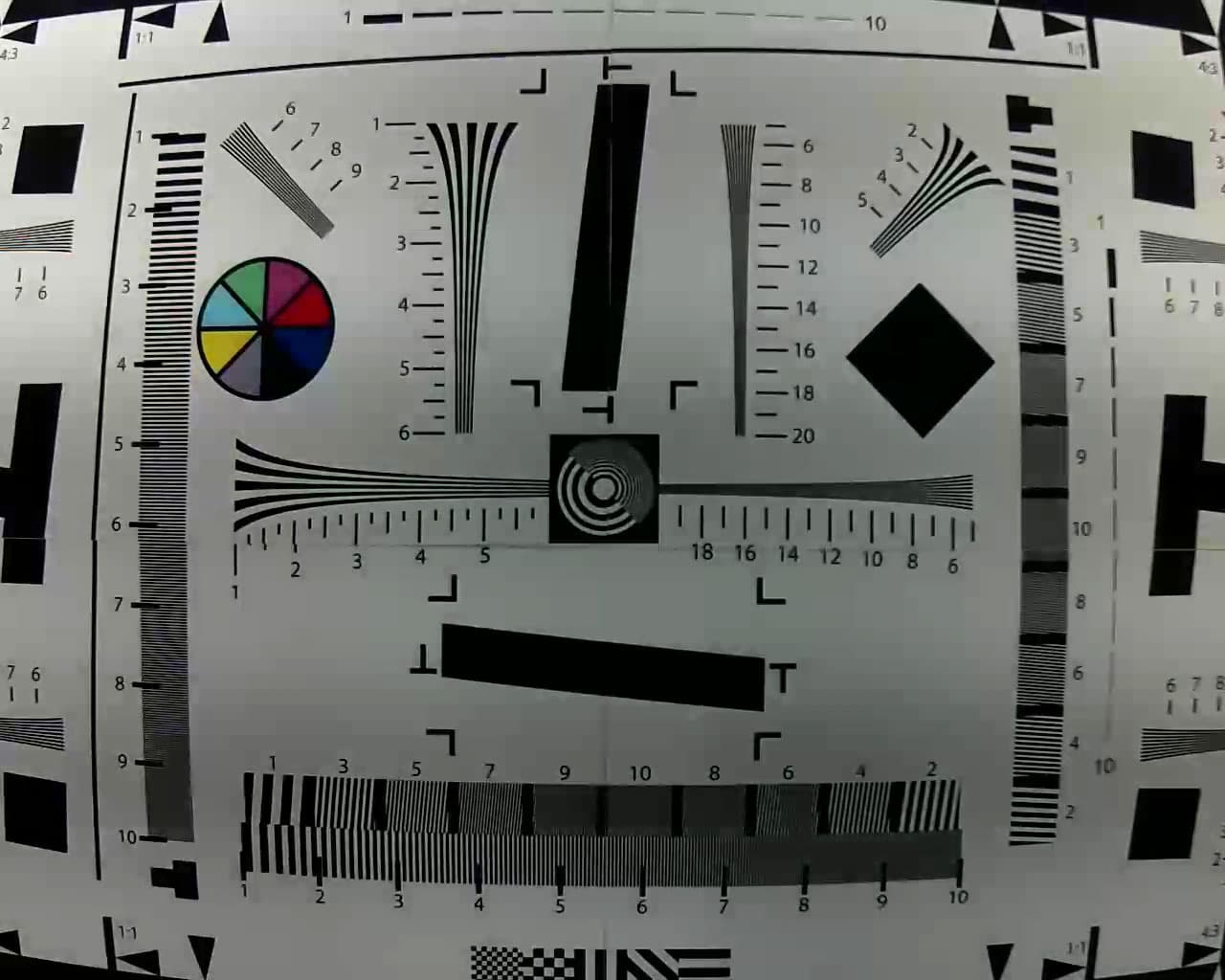

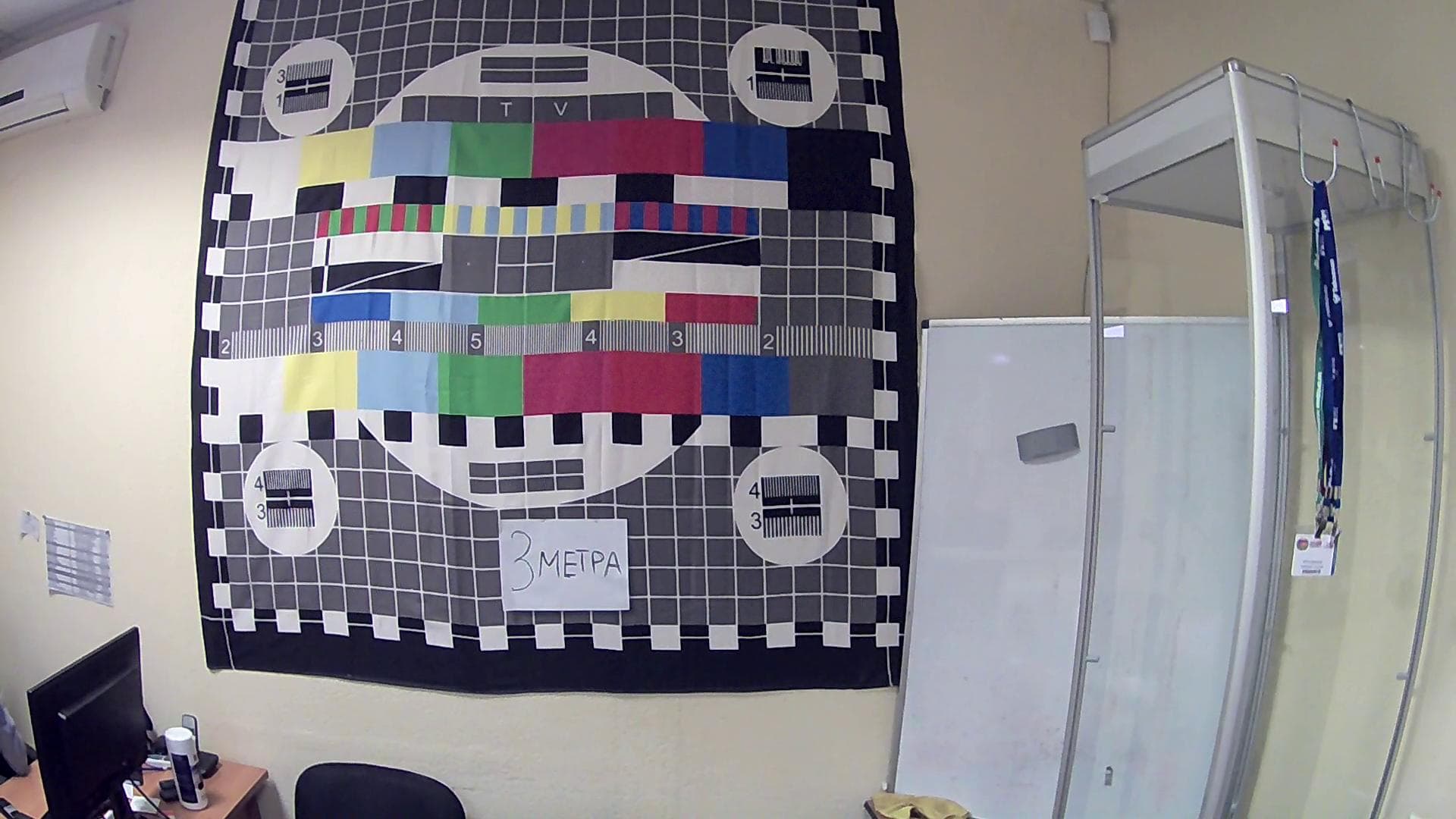

Разрешающую способность камер наблюдения (как и экшн-камер) определить очень непросто. Этому мешают сильные геометрические искажения типа «рыбий глаз». Однако, если бы не такая оптика, угол обзора был бы намного меньше, что для камеры наблюдения неприемлемо. Тем не менее, попытаться измерить разрешающую способность все-таки можно. Исходя из полученных данных, она достигает 700 условных ТВ-линий по горизонтали. Такой результат примерно соответствует видеокамерам начального и среднего уровня, или очень хорошим веб-камерам.

Сетевой видеорегистратор Messoa NVR203-004

IP-камера Messoa NDZ760

Эта камера оснащена поворотно-наклонным механизмом, который позволяет направить камеру в любую точку. Пожалуй, для «полного счастья» не хватает только оптического зума, хотя в видеонаблюдении вполне достаточно имеющегося цифрового увеличения. Управление наклонно-поворотным механизмом осуществляется как с помощью соответствующих кнопок в интерфейсе совместимого регистратора, так и непосредственно с веб-страницы самой камеры. Аппарат обладает широкой функциональностью, вполне позволяющей использовать камеру отдельно от какого-либо регистратора Если, конечно, вся эта функциональность будет востребована пользователем.

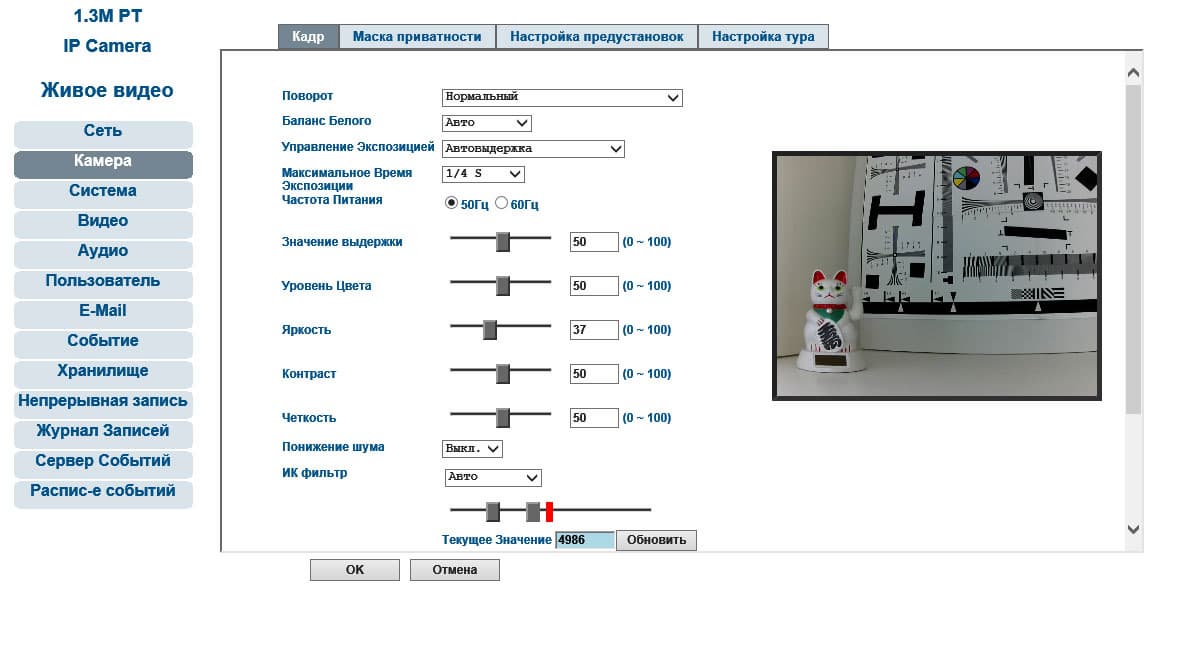

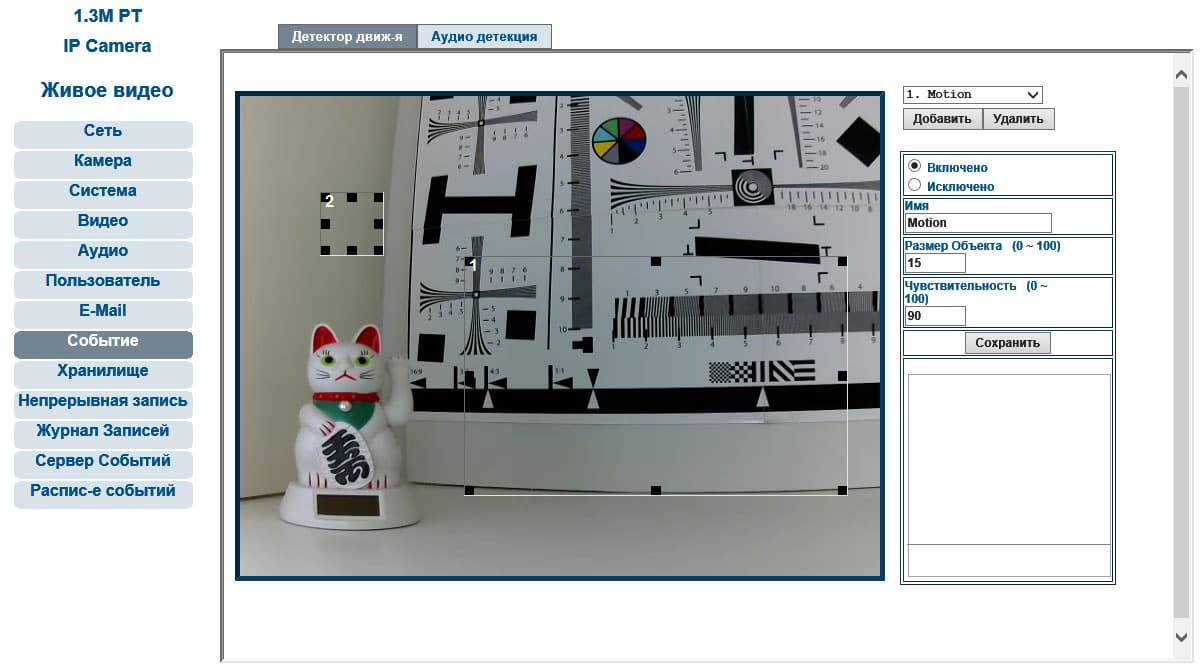

Ключевые параметры в разделе настроек видео — выдержка, четкость и понижение шума (шумоподавление). Следует отметить гибкие настройки автоматического перехода в ночной режим и обратно. Параметры сети включают в себя поддержку большого количества протоколов, включая также PPPoE, что позволяет использовать камеру без компьютера даже при наличии только коммутируемого соединения с Интернет. Из поддерживаемых DDNS сервисов здесь только два — dyndns.com и no-ip.com.
Сетевой видеорегистратор Messoa NVR203-004
Сетевой видеорегистратор Messoa NVR203-004

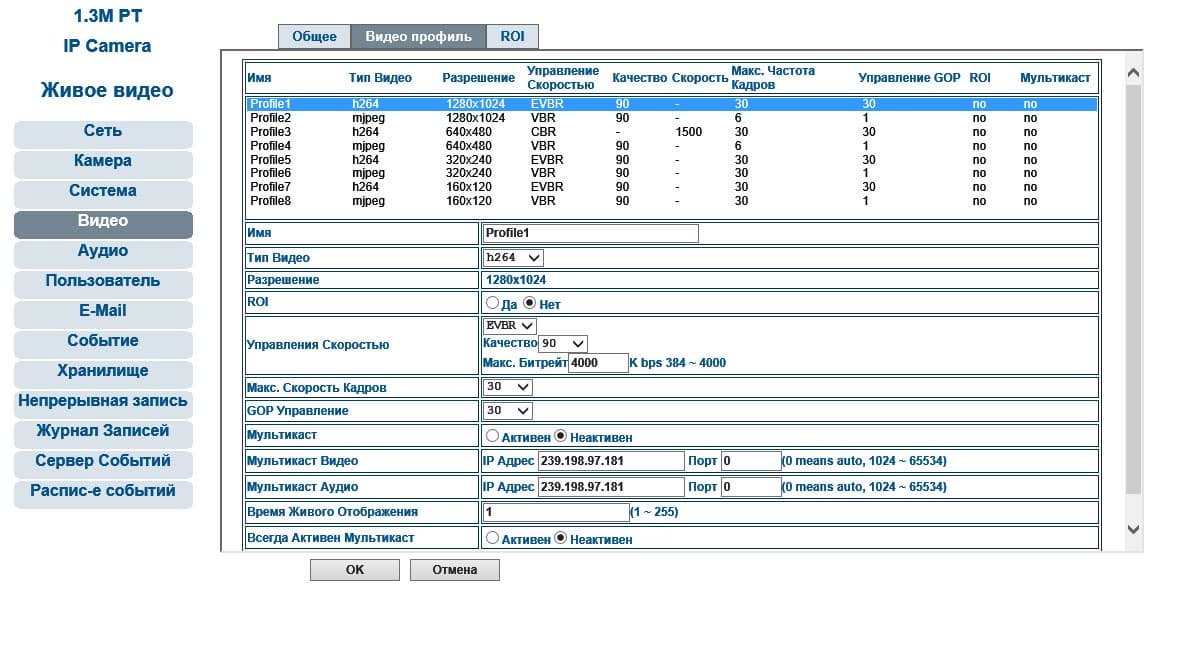

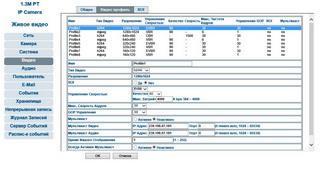

В камере имеются предустановленные профили трансляции видеопотока, максимальный размер кадра составляет 1280×1024, минимальный — 160×120. Настройка детектора движения включает возможность установления зон реагирования; каждая такая зона может иметь собственные настройки чувствительности.
Сетевой видеорегистратор Messoa NVR203-004
Сетевой видеорегистратор Messoa NVR203-004

В ночном режиме детализация картинки почти не снижается в сравнении со съемкой, которая произведена в режиме «День».

Сетевой видеорегистратор Messoa NVR203-004
Сетевой видеорегистратор Messoa NVR203-004

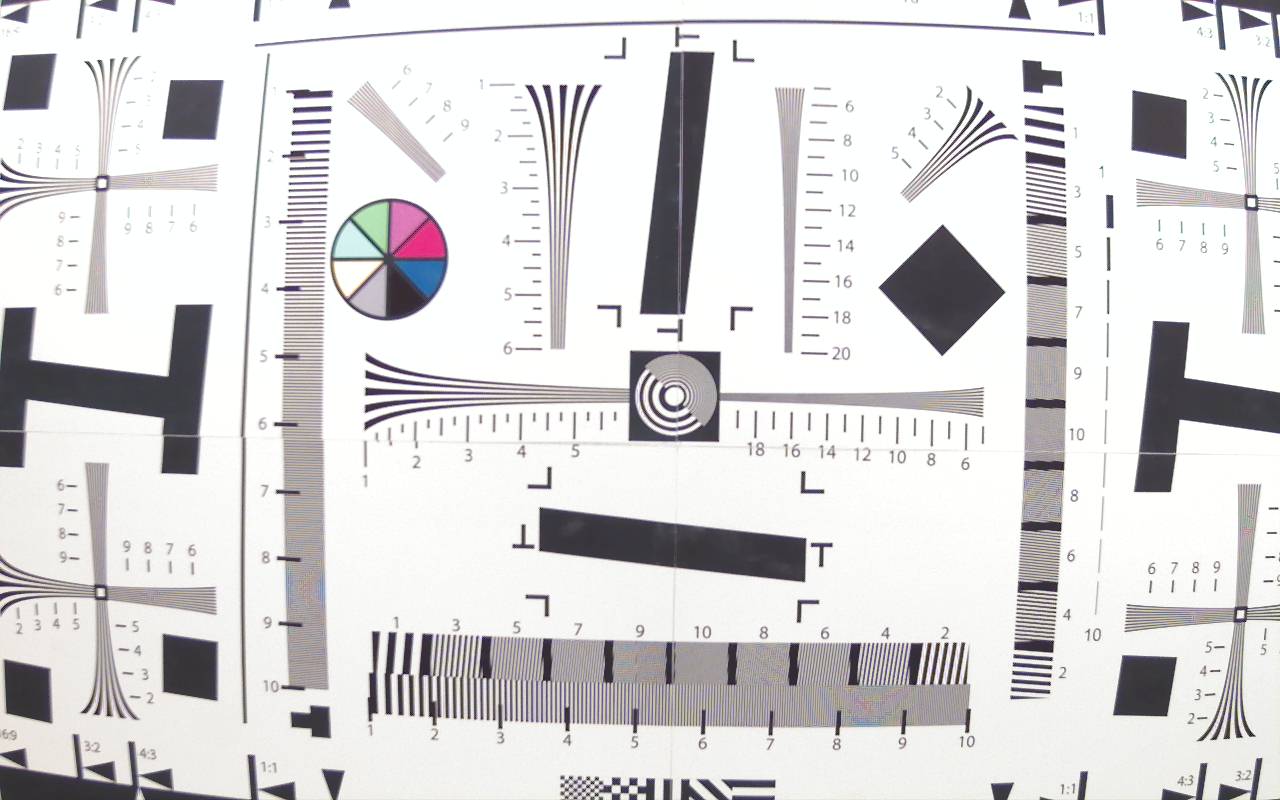

Разрешающая способность камеры приближается к 800 ТВ-линиям по горизонтали — это прекрасный результат для аппарата, снимающего с размером кадра 1280×1024.

Сетевой видеорегистратор Messoa NVR203-004

IP-камера Messoa NCC800

Это последняя камера из нашего списка. Она же и самая «продвинутая». Описать все ее настройки и тем боле функциональность можно лишь в отдельной статье. Поскольку данной целью мы сейчас не задаемся, постараемся осветить вкратце основные отличительные признаки аппарата.

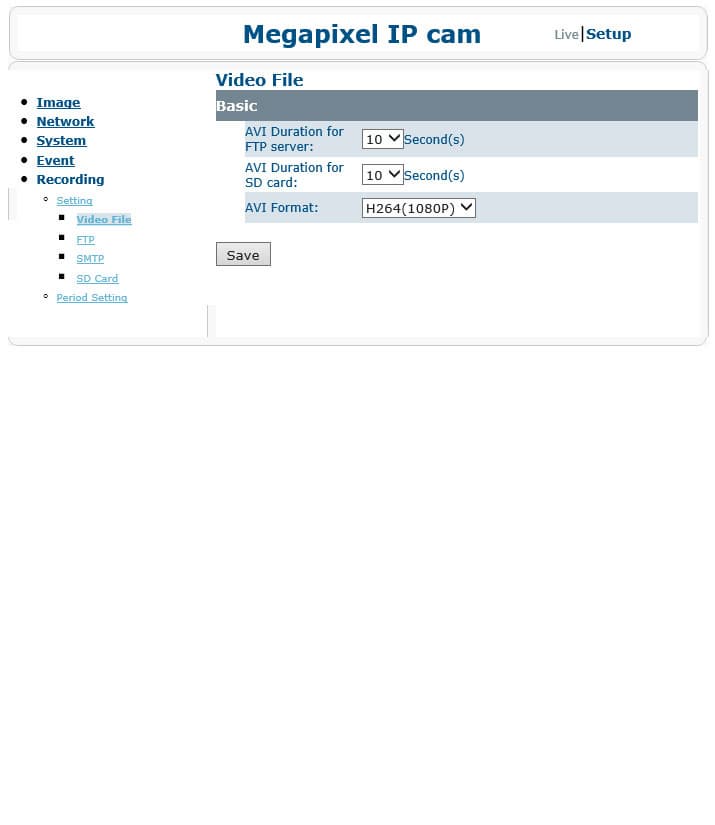

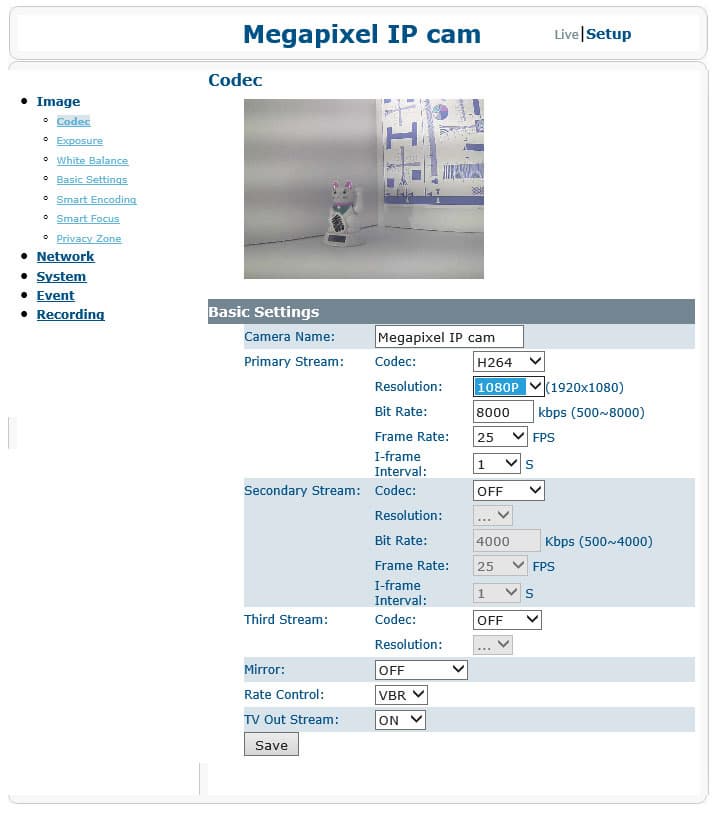

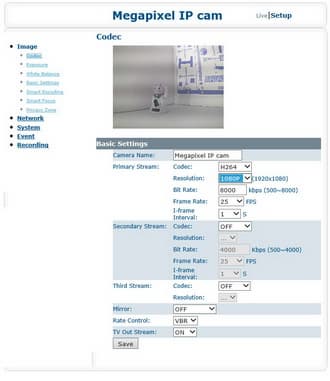

Камера имеет возможность одновременной трансляции трех видеопотоков, каждый из которых закодирован разным способом и с разным размером кадра. Подробные, где-то даже избыточные настройки кодирования, позволяют управлять не только битрейтом, но даже интервалом между ключевыми кадрами. Аппарат поддерживает большое количество протоколов и способов соединения с сетью.
Сетевой видеорегистратор Messoa NVR203-004
Сетевой видеорегистратор Messoa NVR203-004

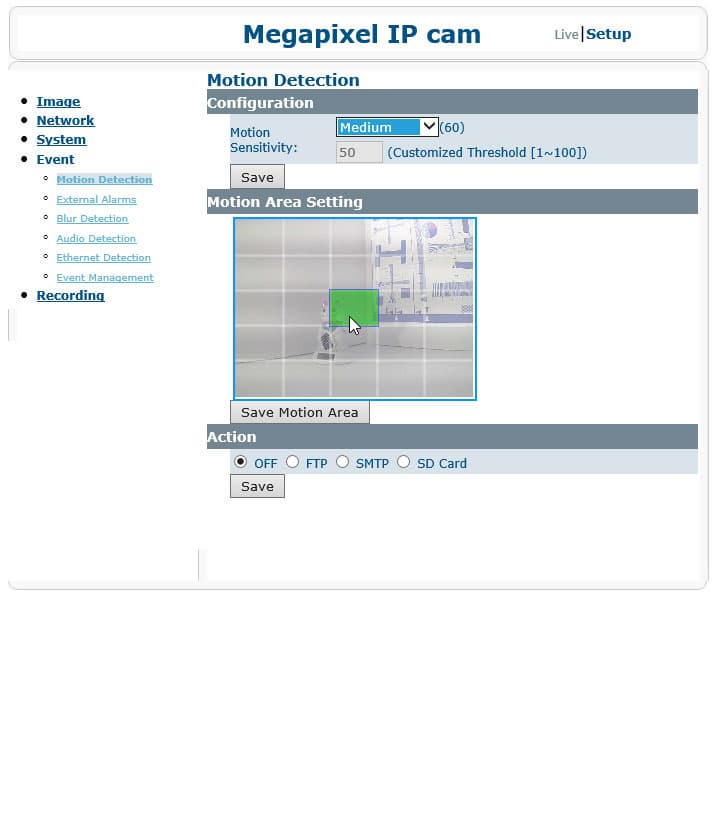

Для настройки детектора движения могут использоваться зоны активности, которые выбираются мышкой из представленной на миниатюре сетки ячеек. Камера определяет не только движение в кадре — здесь имеются настройки обнаружения звука и даже потеря четкости (например, запотевания объектива камеры). Также камера реагирует на сигналы с внешних охранных датчиков. Способами оповещения о произошедших событиях являются традиционные E-Mail, FTP и SMTP, а также запись видеоролика с событием на карту памяти, установленную локально.
Сетевой видеорегистратор Messoa NVR203-004
Сетевой видеорегистратор Messoa NVR203-004

Эффективность инфракрасной подсветки, встроенной в камеру, вполне позволяет вести наблюдение не только в офисе, причем на довольно большой площади. На снимках ниже можно видеть, как ведет себя камера вечером, поздним вечером и ночью. Баланс белого на цветных снимках немного хромает, но это вина того, кто подключал камеру и из любопытства отключил автоматическую настройку WB. А этого делать строго не рекомендуется, если камера установлена в местах, где температура освещения может произвольно меняться — как, например, на улице.

Сетевой видеорегистратор Messoa NVR203-004
Сетевой видеорегистратор Messoa NVR203-004
Сетевой видеорегистратор Messoa NVR203-004

В условиях, когда баланс белого в настройках выставлен правильно (либо отдан на волю автоматике), камера отображает совершенно естественные цвета при неплохой разрешающей способности:

Однако определить эту разрешающую способность оказалось не просто нелегко. Фактически невозможно. Из-за сильных геометрических искажений объектива тестовой таблицей нельзя заполнить весь кадр целиком. Разве что поднести камеру в упор к таблице. Но в таком случае контрольные линии окажутся вне фокуса. Из того стопкадра, который нам удалось получить, можно сделать вывод, что разрешающая способность камеры приближается к 800 ТВ-линиям. Это средний результат для Full HD-аппарата, если вести речь о видеокамерах. Но ведь перед нами вовсе не видеокамера в стандартном ее понимании. Учитывая совершенно другое предназначение рассматриваемого устройства, его богатую функциональность, можно сделать вывод, что детализация картинки — далеко не главная «фишка» данной камеры.

Сетевой видеорегистратор Messoa NVR203-004

Видеорегистратор Messoa NVR203-004

Почему выгодно и надежно использовать регистратор и камеры одного производителя? Ответ одним словом: совместимость. Следовательно, можно ожидать устойчивость, исправность и надежность такой системы. Рассматриваемый видеорегистратор имеет поддержку различных IP-камер; полный их список выглядит следующим образом:

Сетевой видеорегистратор Messoa NVR203-004

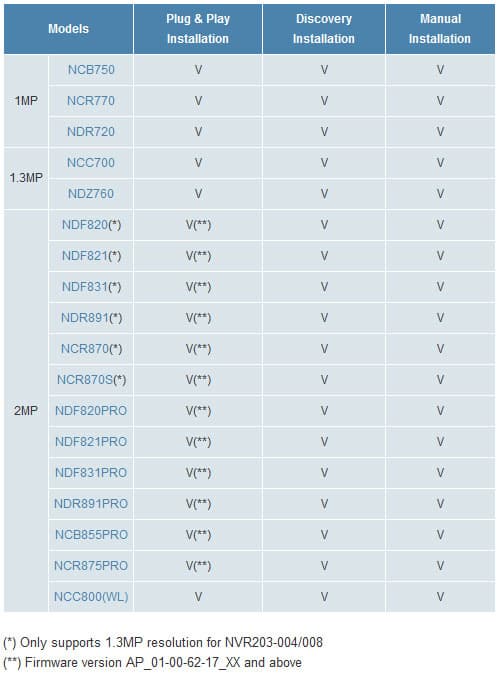

В данном списке перечислены лишь камеры начальной серии, которые могут интегрироваться с видеорегистратором в автоматическом Plug and Play режиме. Другие модели камер Messoa также могут работать с регистратором, но для их подключения потребуется ручная настройка. Думается, этот список не является окончательным. Ведь по мере того, как разрабатываются и выпускаются новые модели камер, обновляется и прошивка видеорегистратора. В которой, помимо новых функций и усовершенствования имеющихся, появляется и поддержка этих вновь поступивших на рынок моделей.

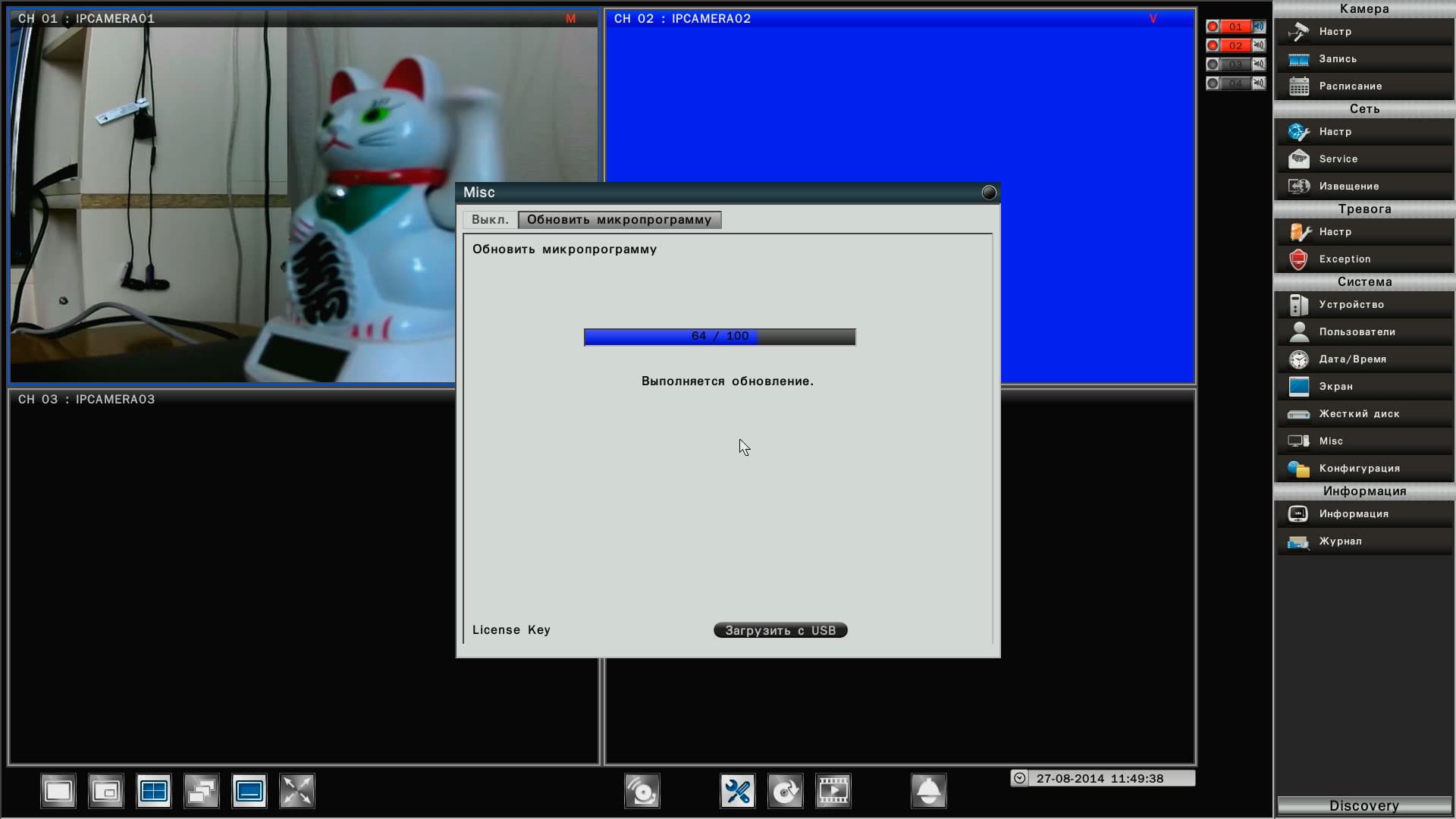

Кстати, о прошивке. В первую очередь мы проверили наличие новой версии на страничке продукта — оказалось, имеется. Обновление видеорегистратора производится с флэшки, весь процесс занимает несколько минут.

Сетевой видеорегистратор Messoa NVR203-004

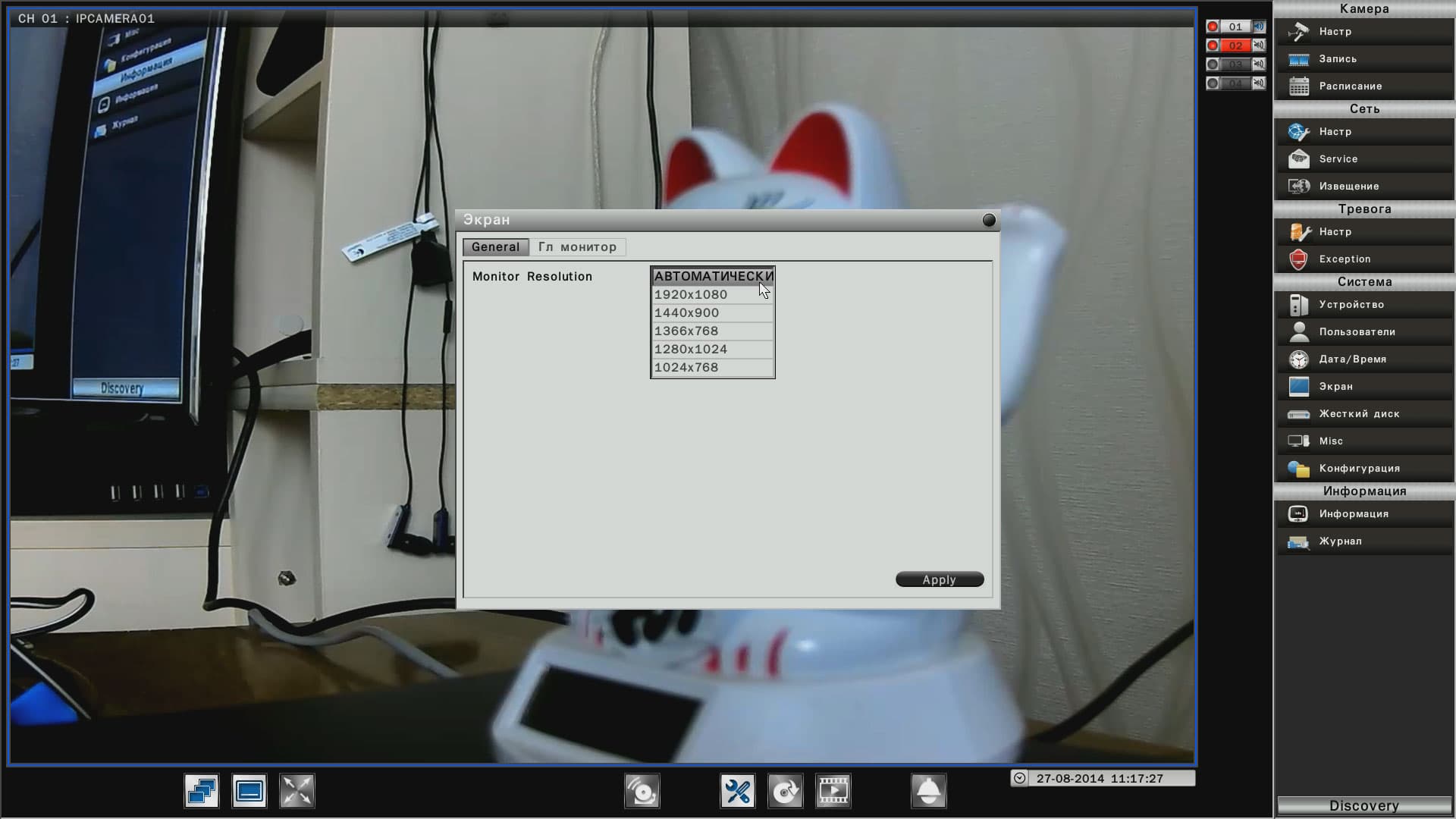

Благодаря наличию двух видеовыходов (RGB и HDMI) к регистратору можно подключить два Full HD телевизора или монитора. Разрешение каждого из них может быть разным, настройки видеовыходов содержат следующие списки:

Сетевой видеорегистратор Messoa NVR203-004

Интерфейс регистратора имеет стандартную схему: одно или четыре окна просмотра видео, и панель управления. Эта панель может быть скрыта, а вызывается она соответствующей кнопкой в нижней части окна.

Вкратце рассмотрим настройки регистратора — их количество и «качество» могут о многом рассказать. Первое и важнейшее — без сомнения, настройка камер. Здесь-то мы и видим, что данное оборудование может (и должно) эксплуатироваться неспециалистами: об этом говорит наличие полностью автоматического режима первоначальной настройки — так называемый Plug'n'Play.

Сетевой видеорегистратор Messoa NVR203-004

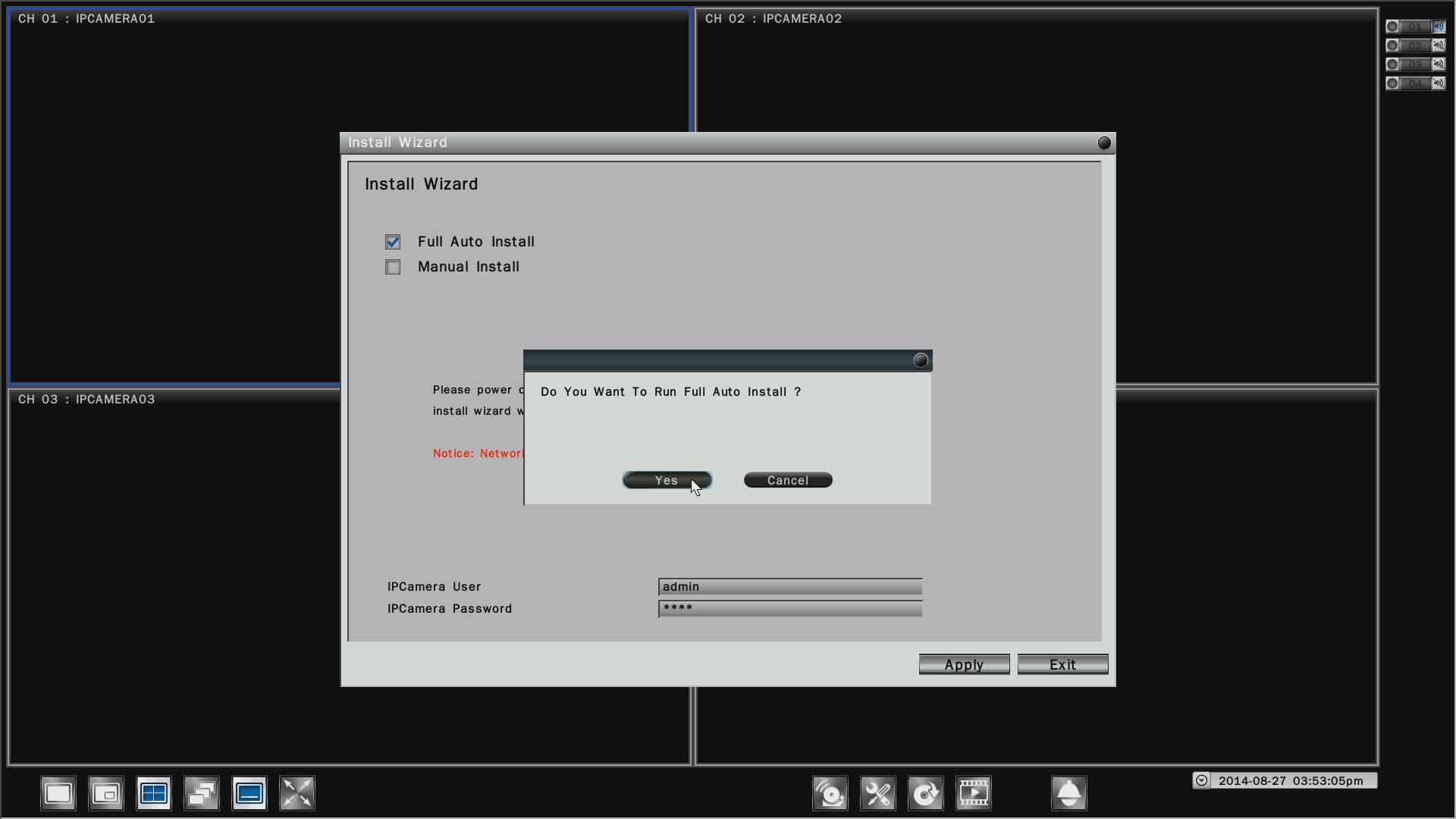

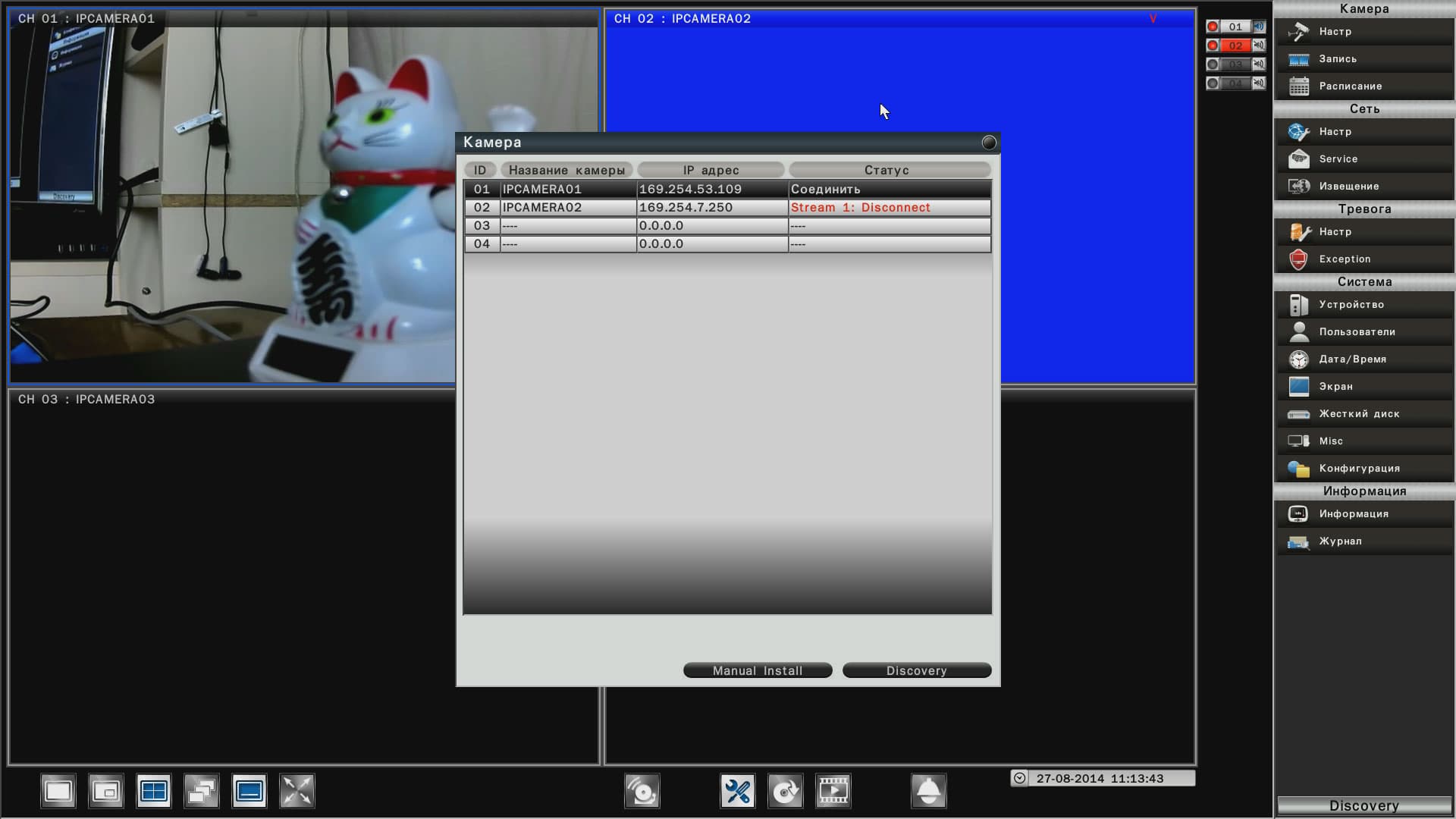

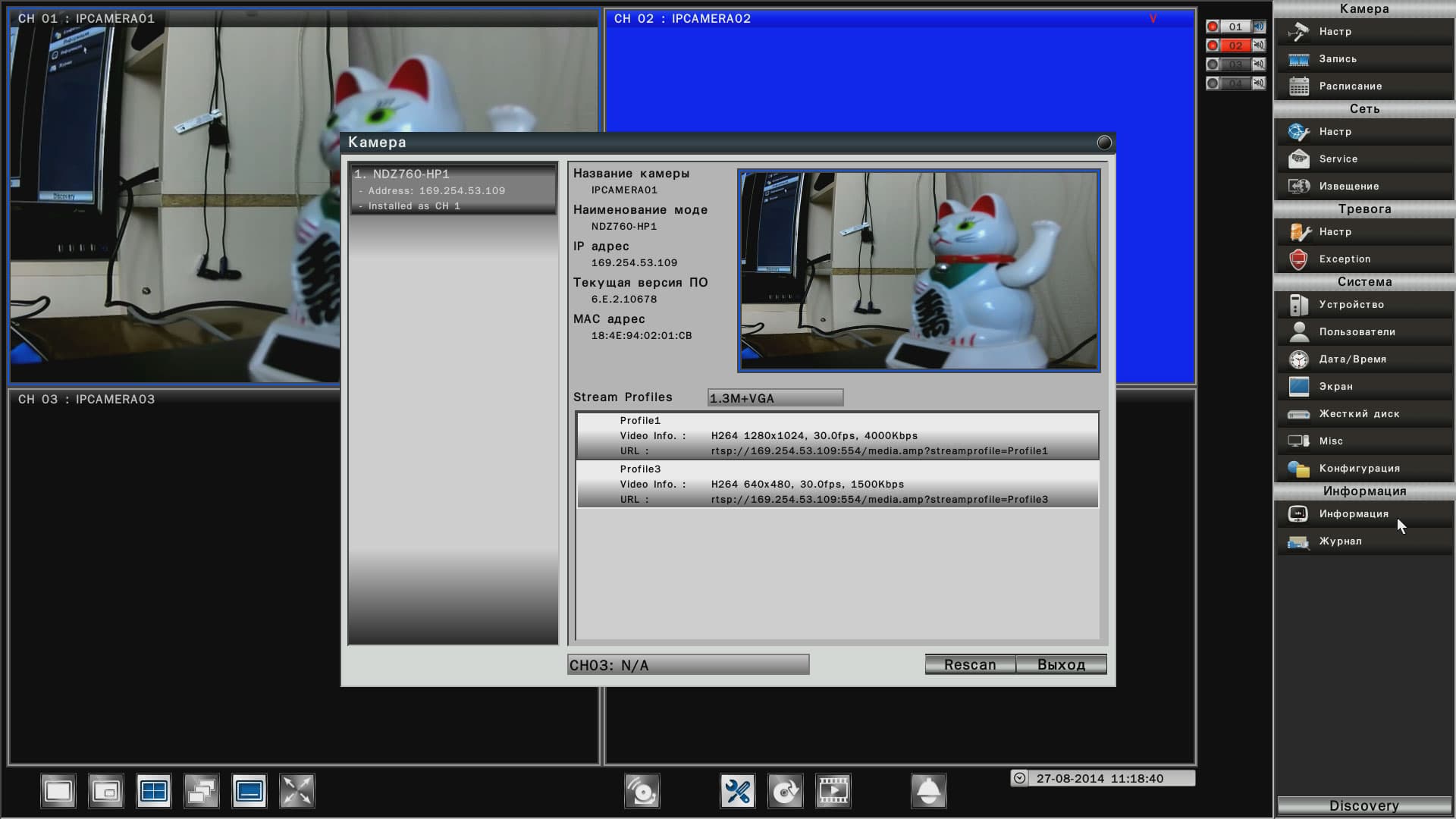

В таком режиме регистратор сканирует локальную сеть в поисках поддерживаемых камер, включенных в нее, и присваивает каждой подошедшей камере адрес. Если ранее какие-то камеры уже подключались, но в настоящий момент оказались отключены — упоминание о них также появляется в списке найденного оборудования, однако в графе Статус вместо «Соединено» имеется выполненная красным цветом предостерегающая надпись: Disconnect.

Сетевой видеорегистратор Messoa NVR203-004

После того, как подключенные камеры найдены и их видеопоток отображается в просмотровых окнах, регистратор выведет окно с результатами поиска, где приводятся точные характеристики каждого найденного и подключенного аппарата вместе с возможными профилями видеопотоков.

Сетевой видеорегистратор Messoa NVR203-004

Теперь можно, конечно, перейти к настройкам каждой камеры в отдельности. Но для чего? Разве что порядка ради. Поскольку регистратор в автоматическом режиме подключения присваивает каждой камере такие параметры, которые являются наиболее оптимальными. В этом мы могли удостовериться, поскольку неоднократно подключали к регистратору три разные — абсолютно разные, заметим — камеры. А уж насколько они разные, можно видеть по таблицам их характеристик.

Вместо этого бесполезного занятия имеет смысл обратить внимание на важнейшие параметры самого регистратора. Например, такой параметр, который позволит управлять регистратором удаленно, через Интернет, в случаях, когда IP-адрес пользователя регулярно меняется. Для таких случаев в аппарате имеется поддержка трех ресурсов, предоставляющих динамические DNS: Dyndns, 3322, и NO-IP. Разумеется, для того, чтобы воспользоваться услугами этих сервисов, требуется наличие учетной записи в них. А это, увы, не всегда бесплатная услуга. Но безопасность всё равно дороже.

Сетевой видеорегистратор Messoa NVR203-004

Видеорегистратор для каждой подключенной камеры по умолчанию активирует детектор движения. Как ни странно, однако настроек зон реагирования в нашем аппарате не имеется — присутствует лишь одна общая настройка чувствительности детектора. Думается, такая необходимая опция будет добавлена в следующих версиях прошивки.

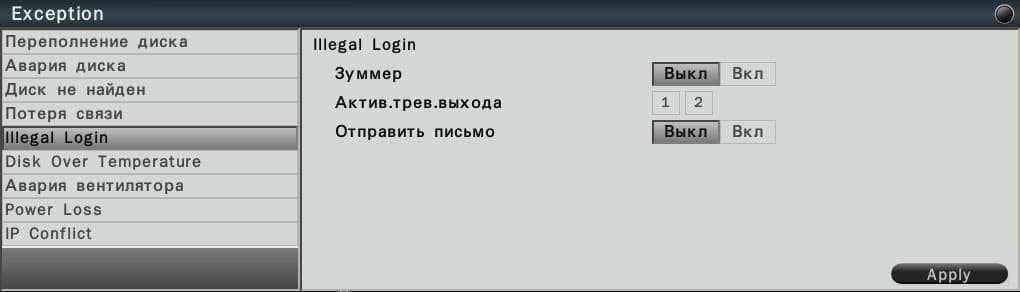

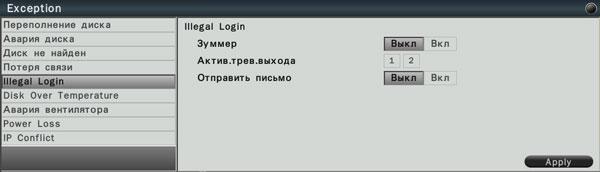

Помимо регистрации движения, аппарат может фиксировать множество прочих событий. Среди них присутствуют такие, как переполнение диска (дисков), неудачная попытка входа в управляющий интерфейс, и даже неисправность вентилятора.

Сетевой видеорегистратор Messoa NVR203-004

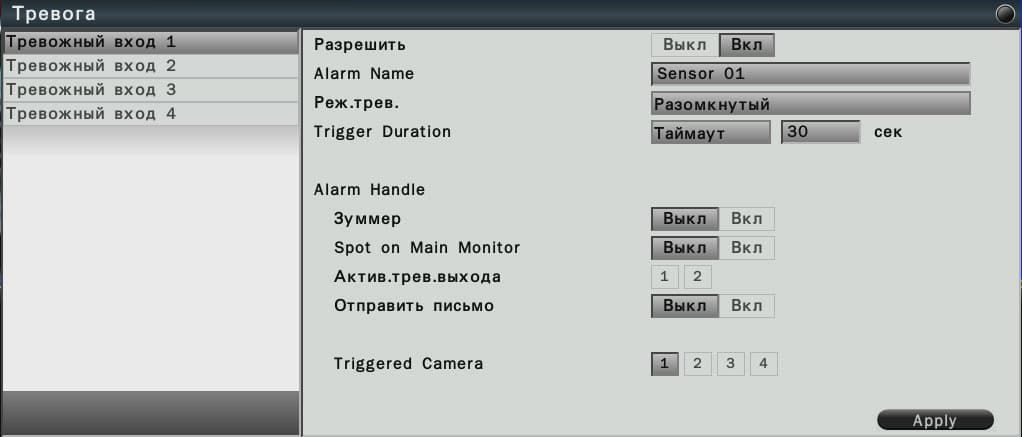

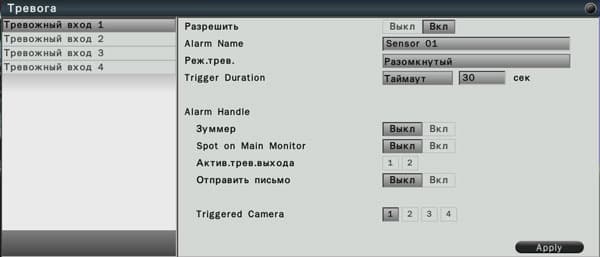

Но есть в регистраторе и еще один орган для реагирования на окружающую действительность. Точнее, даже четыре. Речь о тревожных входах, к которым могут подключаться датчики. Для настройки этих входов, вариантов их реагирования на сработку, в регистраторе имеется отдельное окно параметров.

Сетевой видеорегистратор Messoa NVR203-004

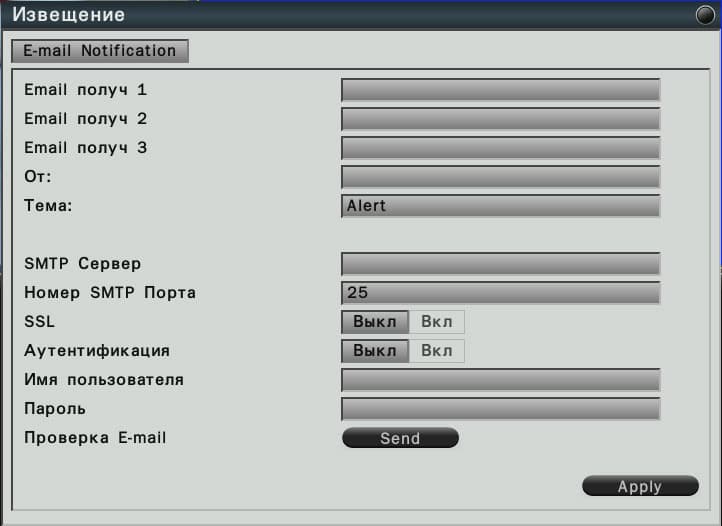

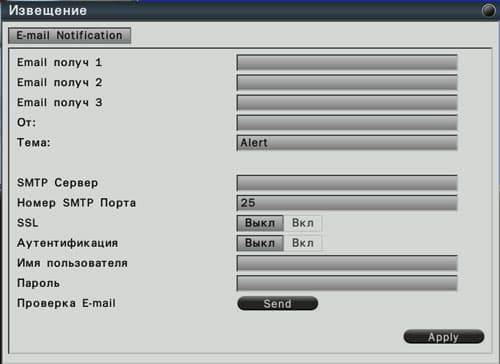

Но грош цена была бы всем этим детекторам движения, датчикам и тревожным входам, если бы регистратор не умел каким-то образом информировать пользователя о том или ином произошедшем событии. Для локального оповещения в корпусе регистратора имеется довольно громкий истошно визжащий зуммер, который разбудит любого охранника, любящего вздремнуть на дежурстве. Удаленное же оповещение организовано посредством отсылки сообщения по электронной почте (сразу на три разных адреса), либо через SMTP.

Сетевой видеорегистратор Messoa NVR203-004

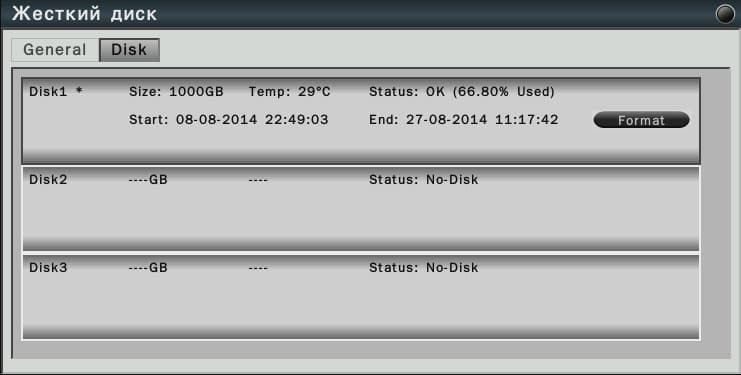

Наконец, взглянем на модуль управления жесткими дисками. Регистратор позволяется оснастить сразу тремя HDD, что видно на следующем скриншоте. Информация о дисках включает в себя их размер, текущую температуру, процент заполненности, и даже время и дату начала записи на данный диск. Поскольку в нашем случае при тестировании мы ограничились одним носителем, то вместо отсутствующих дисков видим пустые строчки.

Сетевой видеорегистратор Messoa NVR203-004

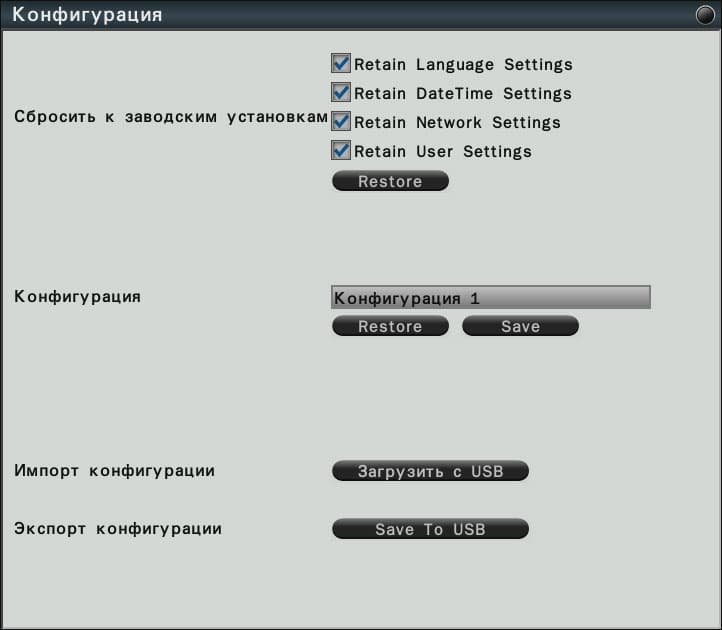

В заключение еще об одной полезной функции. Данный регистратор может иметь несколько вариантов настроек, каждый из сохраняется в разных конфигурациях. Файлы конфигураций могут быть сохранены на USB носитель, и быстро восстановлены.

Сетевой видеорегистратор Messoa NVR203-004

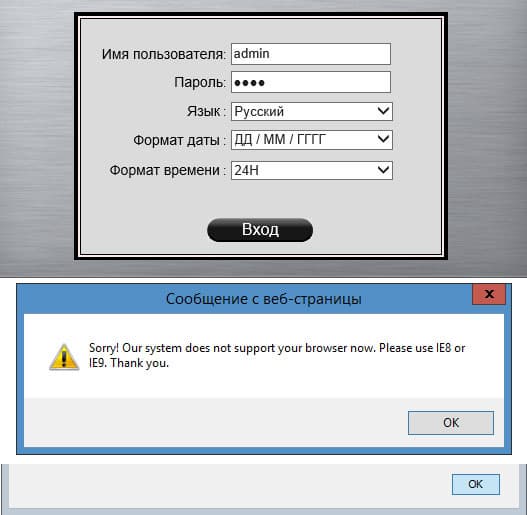

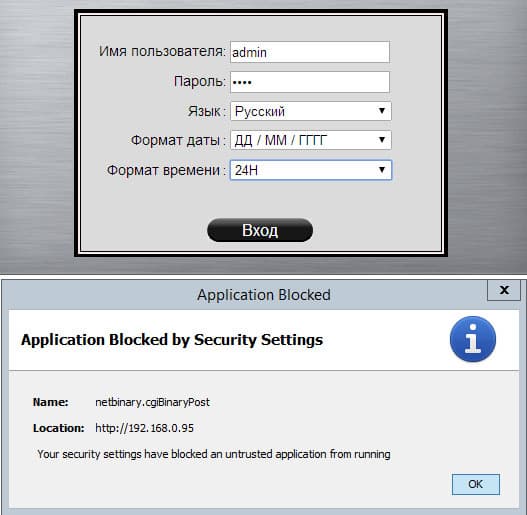

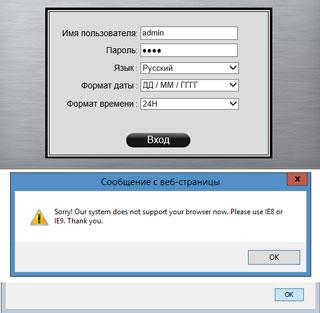

Единственный неприятный момент был связан с попыткой зайти в веб-интерфейс регистратора. Он ведь имеется, это без сомнений. Однако при попытке входа мы были озадачены настоятельным требованиям использовать Internet Explorer... восьмой или девятой версии! После того, как программное обеспечение регистратора (прошивка) было обновлено, такое требование сменилось невыясненной непреходящей ошибкой, возникавшей в любом браузере и на любом компьютере из имеющихся (везде установлен Windows 8.1). Кто-то здесь, по всей видимости, неправ. Хотелось бы надеяться, что очередное усовершенствование прошивки упростит процесс подключения к веб-интерфейсу регистратора.

Сетевой видеорегистратор Messoa NVR203-004
Сетевой видеорегистратор Messoa NVR203-004

Эксплуатация

По не зависящим от нас обстоятельствам, подключить сразу три IP-камеры к рассматриваемому регистратору не получилось. Впрочем, всего лишь подключить — дело нехитрое, особенно при наличии удобного модуля автоматического поиска и настройки совместимых камер. Не получилось разместить эти камеры, так будет точнее. Чисто по практическим, или даже «житейским» причинам — попросту не разрешили сверлить еще одну дырку в стене дома. Пришлось ограничиться двумя камерами, что, впрочем, нисколько не помешало оценить особенности эксплуатации видеорегистратора.

Первая и важнейшая особенность, после упоминания которой можно ставить точку в статье: исключительная надежность регистратора. Для тестирования регистратор с камерами был установлен в доме, который находится в сельской местности. Соответственно, и с энергоснабжением здесь постоянные проблемы. Случись сильный ветер, дождь, или — только не это! — гроза, как электричество исчезает на долгие часы. К скачкам напряжения, которыми сопровождаются местные неожиданные отключения (а попросту — обрывы) или включения, здесь давно уже привыкли.

Наш регистратор с честью выдержал испытание этими выкл/вкл. При исчезновении электричества аппарат сохраняет все свои настройки, а стоит питанию появиться — беспрекословно включается, загружается и продолжает работу, совершенно не требуя присутствия человека. Отрезки видеоархива, на которые пришлись моменты исчезновения питания, воспроизводятся без ошибок — неужели регистратору удается каким-то образом финализировать файл даже при отсутствии питания? Вряд ли. Возможно, здесь применен иной способ сохранения информации на диске. С таким способом мы уже сталкивались: регистратор, производя запись архива, непрерывно создает множество файлов небольшого объема. Каждый такой файл имеет особенную метку, которая впоследствии помогает определить принадлежность этого кусочка архива к той или иной дате и времени. Потеря короткого отрезка в сравнении с потерей большого файла непрерывной видеозаписи — ничто. Таким образом, всё, что нам оставалось, это время от времени просматривать записанный регистратором архив, не имеющий никаких сбоев.

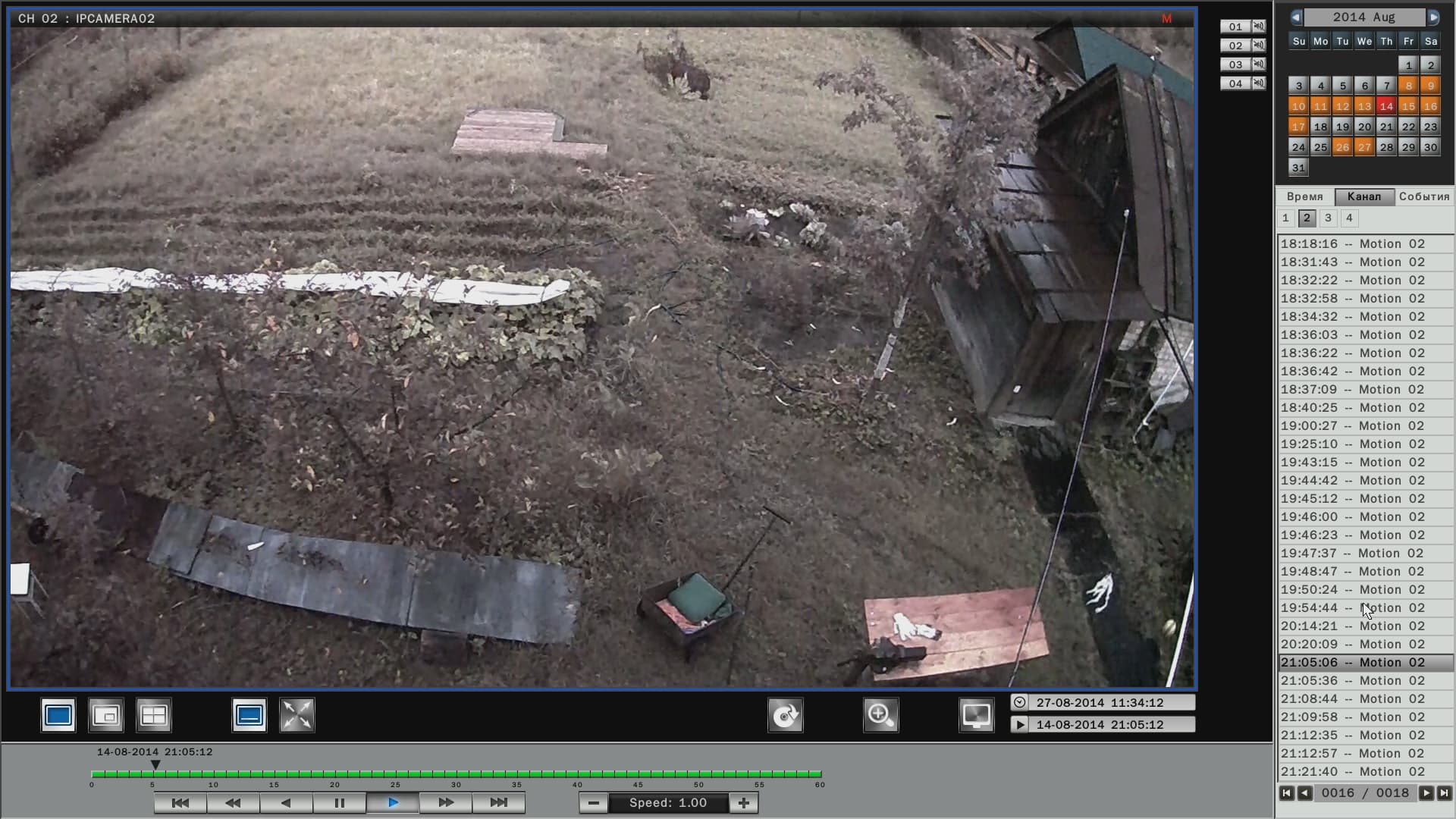

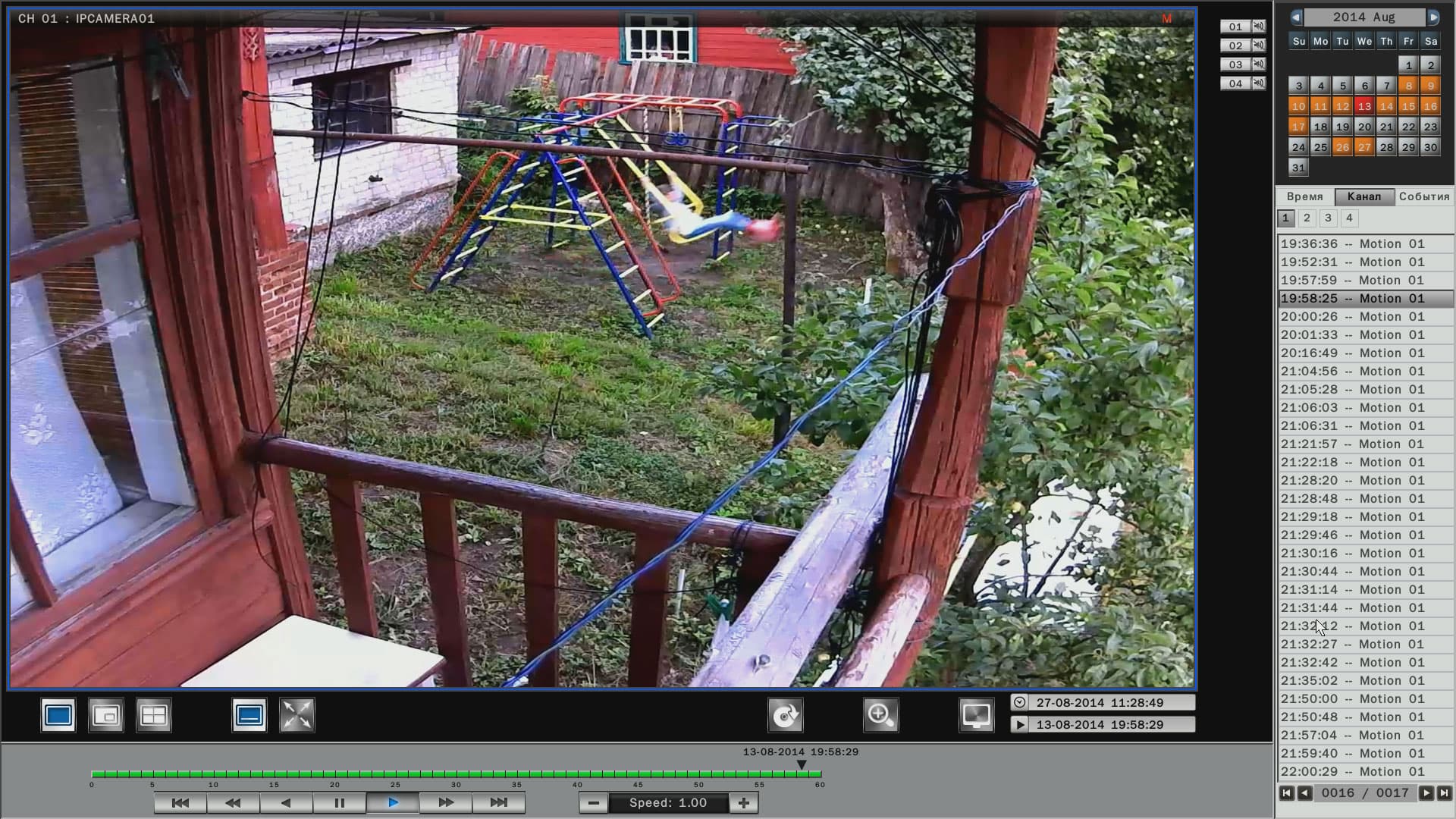

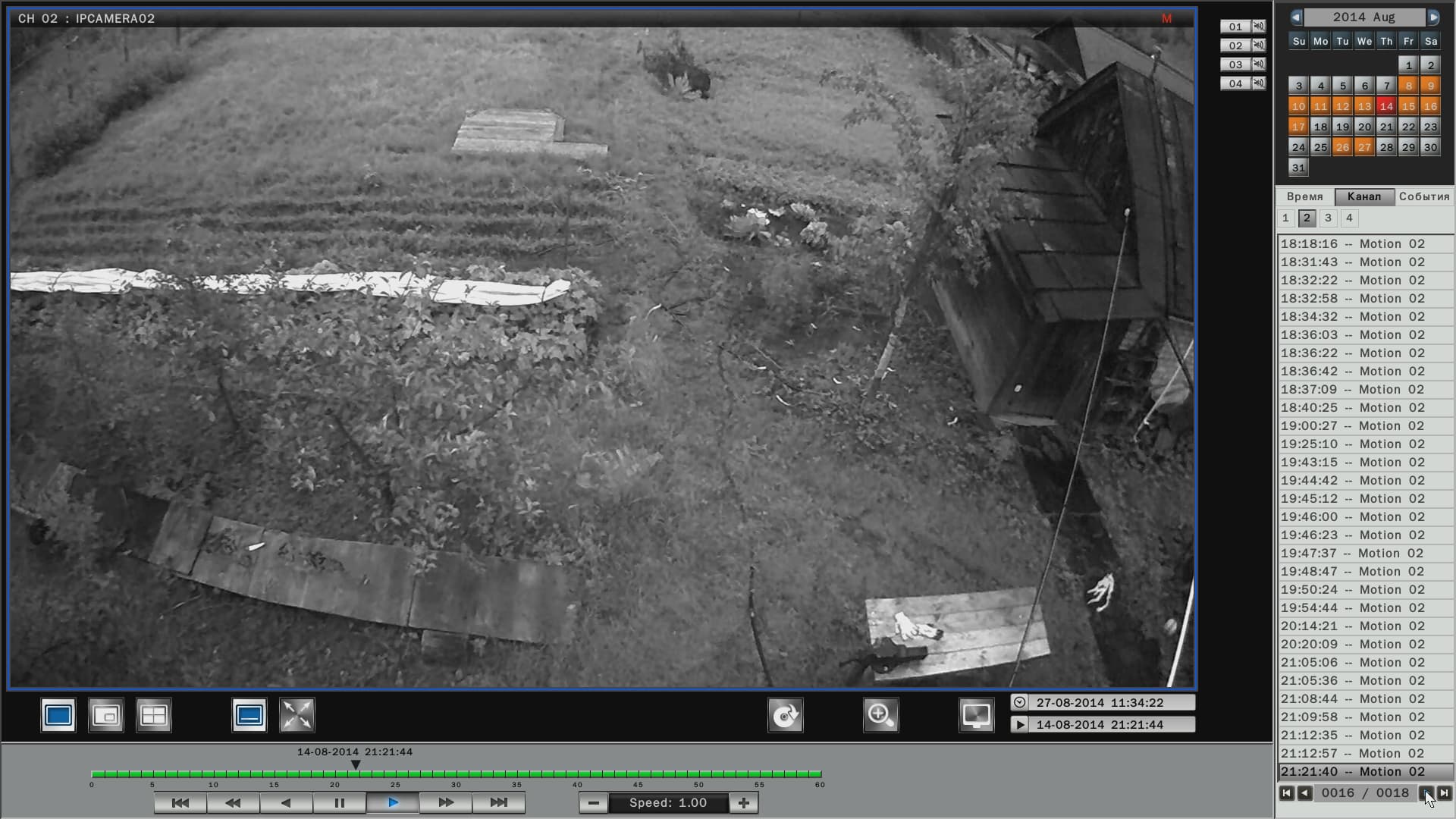

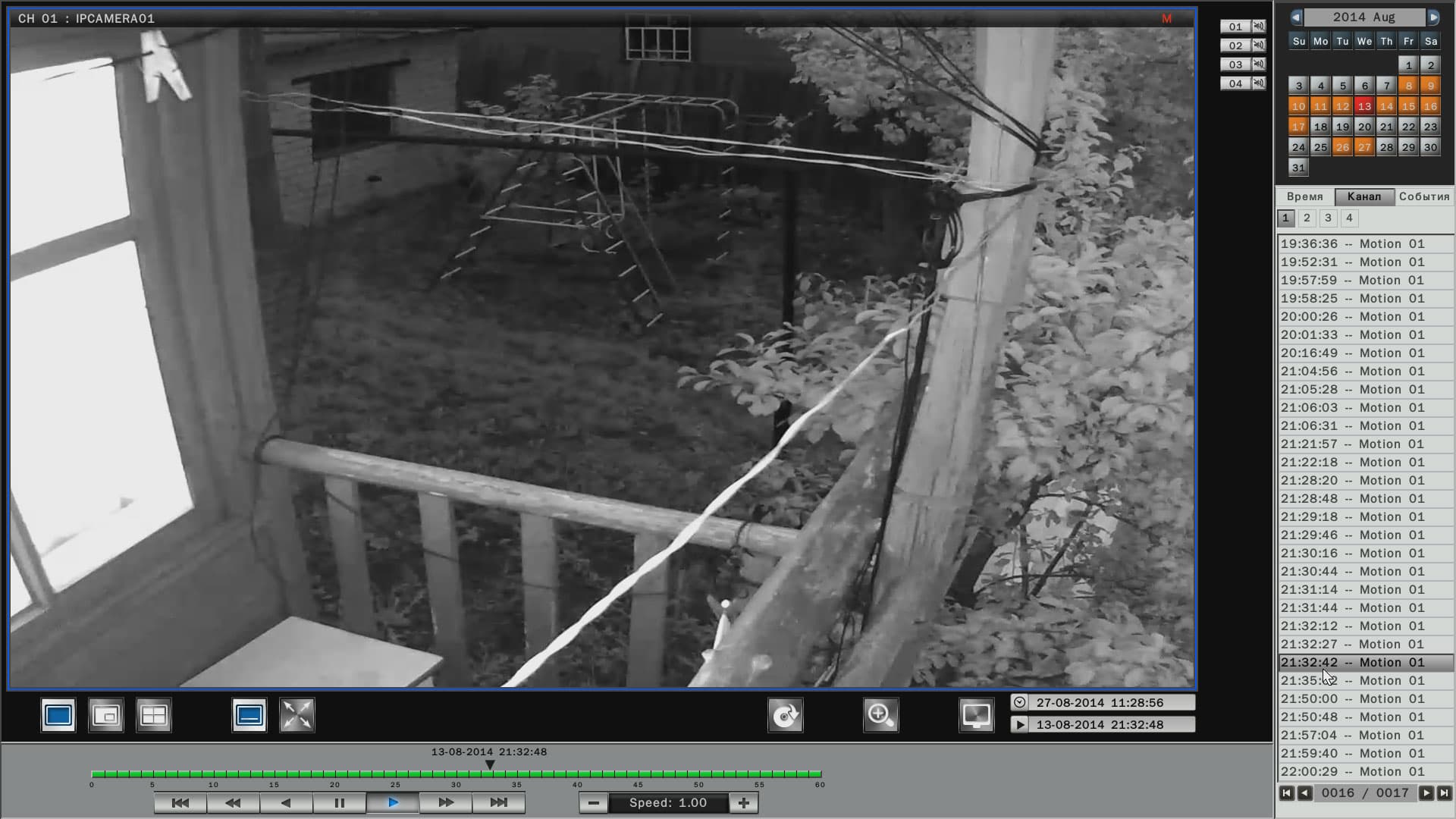

Просмотр архива ведется в специальном модуле, который вызывается нажатием кнопки, обозначенной характерной пиктограммой. В данном модуле имеется календарь, где дни, когда велся видеоархив, отмечены оранжевым цветом. Выбор нужного отрезка для просмотра производится либо перелистыванием списка и двойным щелчком по нужной строке, либо простым перетаскиванием ползунка по таймлинии в нужную временную отметку. Помимо такого «пассивного» просмотра, имеется возможность отфильтровать записи по типу событий: плановая запись, регистрация движения и т.д. По умолчанию в модуле просмотра представлен архив записей со всех камер (каналов). Но при желании некоторые камеры можно исключить из списка просмотра — надо лишь щелкнуть по кнопке с цифрой ненужного канала, деактивировав ее.

Сетевой видеорегистратор Messoa NVR203-004

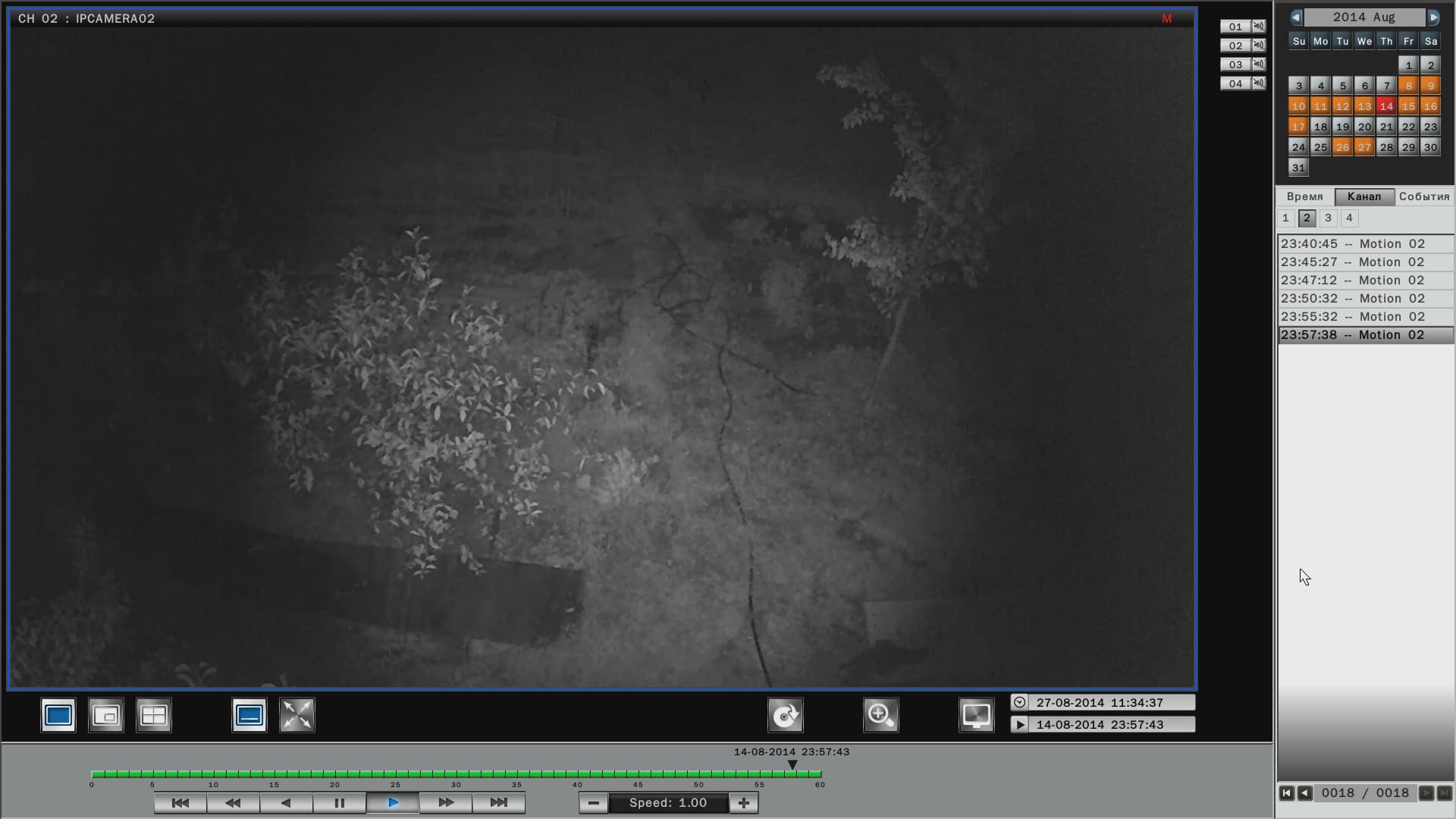

Поиск событий и переход по таймлинии производятся без задержек, выбранный отрезок видеоархива начинает воспроизводиться почти мгновенно. И это несмотря на текущую занятость регистратора, который в момент просмотра по прежнему занят обработкой информации с камер и записью архива.

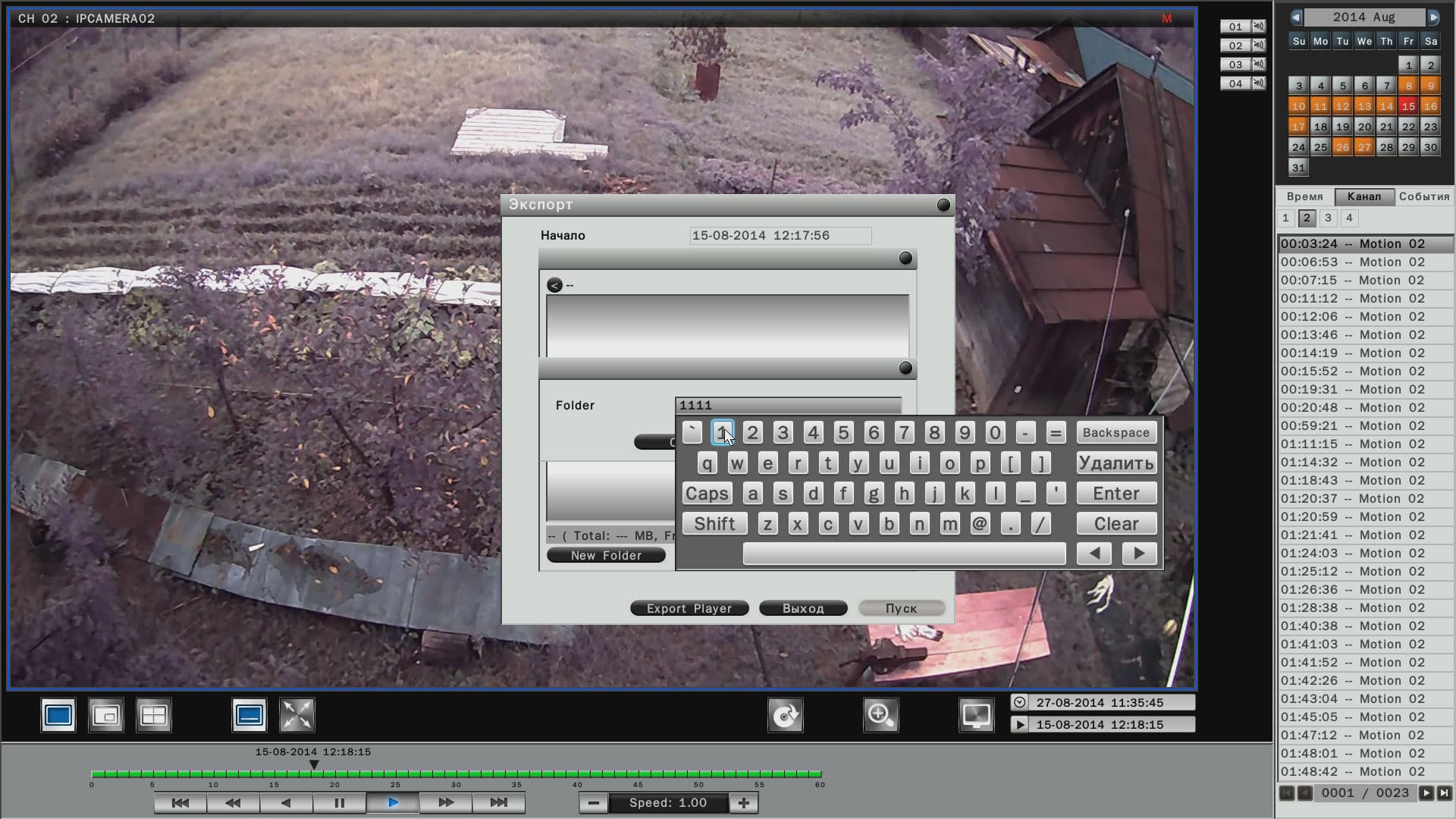

Отдельно следует упомянуть процесс экспорта видеоархива или его части. Регистратор ведет запись в стандартном и наиболее распространенном сегодня формате — AVC (Advanced Video Coding). Но есть сложность: данное видео упаковывается в проприетарный контейнер с расширением *.AVS. Просмотреть такое видео нам не удалось ни в одном из программных плееров. Именно по этой причине регистратор в момент экспорта предлагает записать вместе с видео еще и плеер для его воспроизведения (кнопка Export Player). «Весит» данное приложение немного — всего три мегабайта, и не нуждается в установке, запускаясь с любого носителя.

Сетевой видеорегистратор Messoa NVR203-004

Странно получилось — самая, казалось бы, важная глава, рассказывающая об эксплуатации регистратора, оказалась самой короткой. Почему так? Быть может, дело в надежности аппарата, и, соответственно, невозможности рассказать о каких-нибудь эксцессах, приключившихся за время тестовой эксплуатации? Просто потому, что их и не было.



Оборудование для тестирования
предоставлено InPrice Distribution



Дополнительно




ВИКТОРИНА TT

Материнские платы какого форм-фактора можно устанавливать в корпус Thermaltake Versa C22 RGB Snow Edition?

Нашли ошибку на сайте? Выделите текст и нажмите Shift+Enter

Код для блога бета

Выделите HTML-код в поле, скопируйте его в буфер и вставьте в свой блог.
