IP-камера наблюдения Compro TN65


Тайваньская фирма Compro Technology занимается сегодня преимущественно разработкой и выпуском оборудования для видеонаблюдения. По хорошей традиции, которая сложилась несколько лет назад, мы ежегодно изучаем одну из новинок разработки Compro. Как правило, это недорогие IP-камеры, которые предназначены главным образом для домашнего применения, а также для организации видеонаблюдения в некрупных офисах. Пожалуй, главное отличие этих камер от разработок других брендов — это облегченный процесс установки и настройки, рассчитанный на несведущего пользователя. Однако это не исключает и профессиональное применение камер, так как в аппаратах Compro имеются и гораздо более глубокие настройки.

Конструкция, технические характеристики

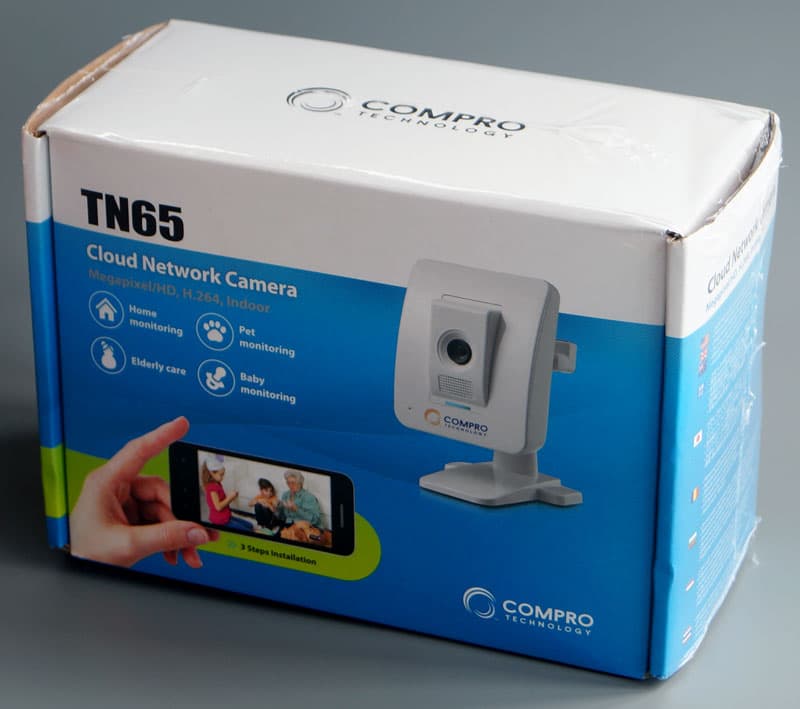

Рассматриваемое сегодня устройство поставляется в стандартной коробке небольших размеров, на которой напечатаны основные технические параметры камеры. Что интересно, здесь присутствует информационный блок также и на русском языке.

IP-камера наблюдения Compro TN65

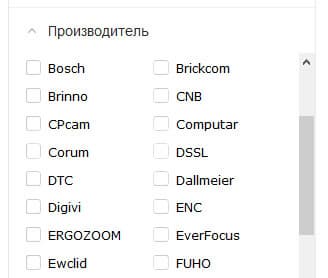

Почему нас так заинтересовало наличие русскоязычных надписей? Дело в том, что в списке брендов, чьи решения для видеонаблюдения реализуются в России, имя Compro отсутствует. Взять хотя бы известный market Яндекса:

IP-камера наблюдения Compro TN65

Это прискорбно, и мы от всей души надеемся, что нормальные и широкие продажи Compro в России все таки начнутся. А точнее, возобновятся (многие, наверное, помнят о ТВ-тюнерах данного бренда, которые имели довольно широкое распространение).

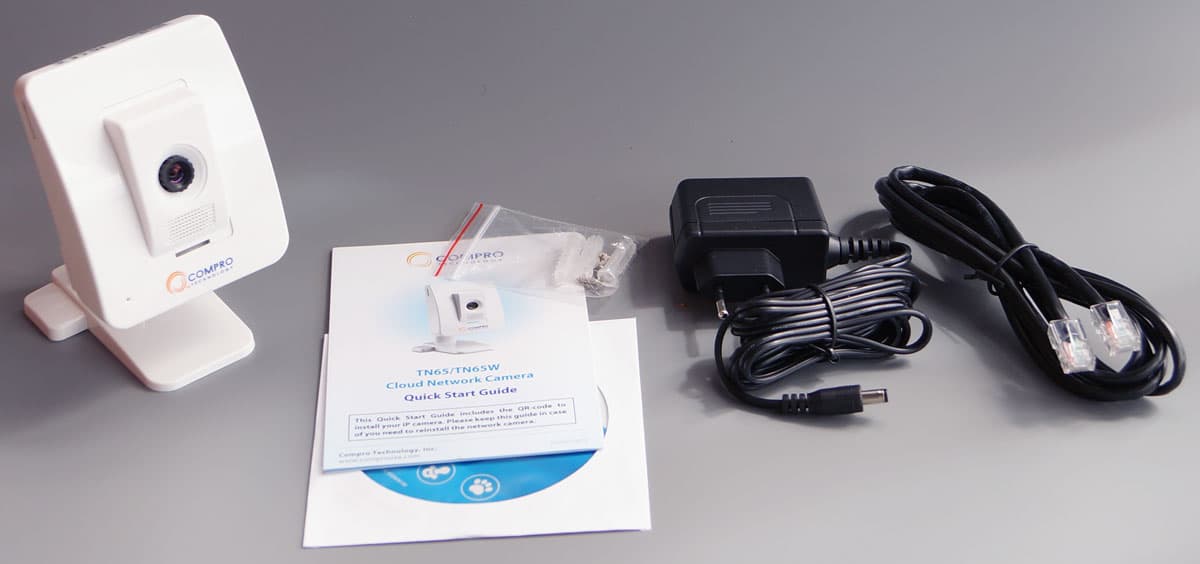

Комплектность рассматриваемого аппарата состоит из следующих аксессуаров:

  • камера
  • кронштейн, дюбели и шурупы для крепления
  • сетевой адаптер питания
  • двухметровый LAN-кабель
  • краткое руководство пользователя, компакт-диск с программным обеспечением

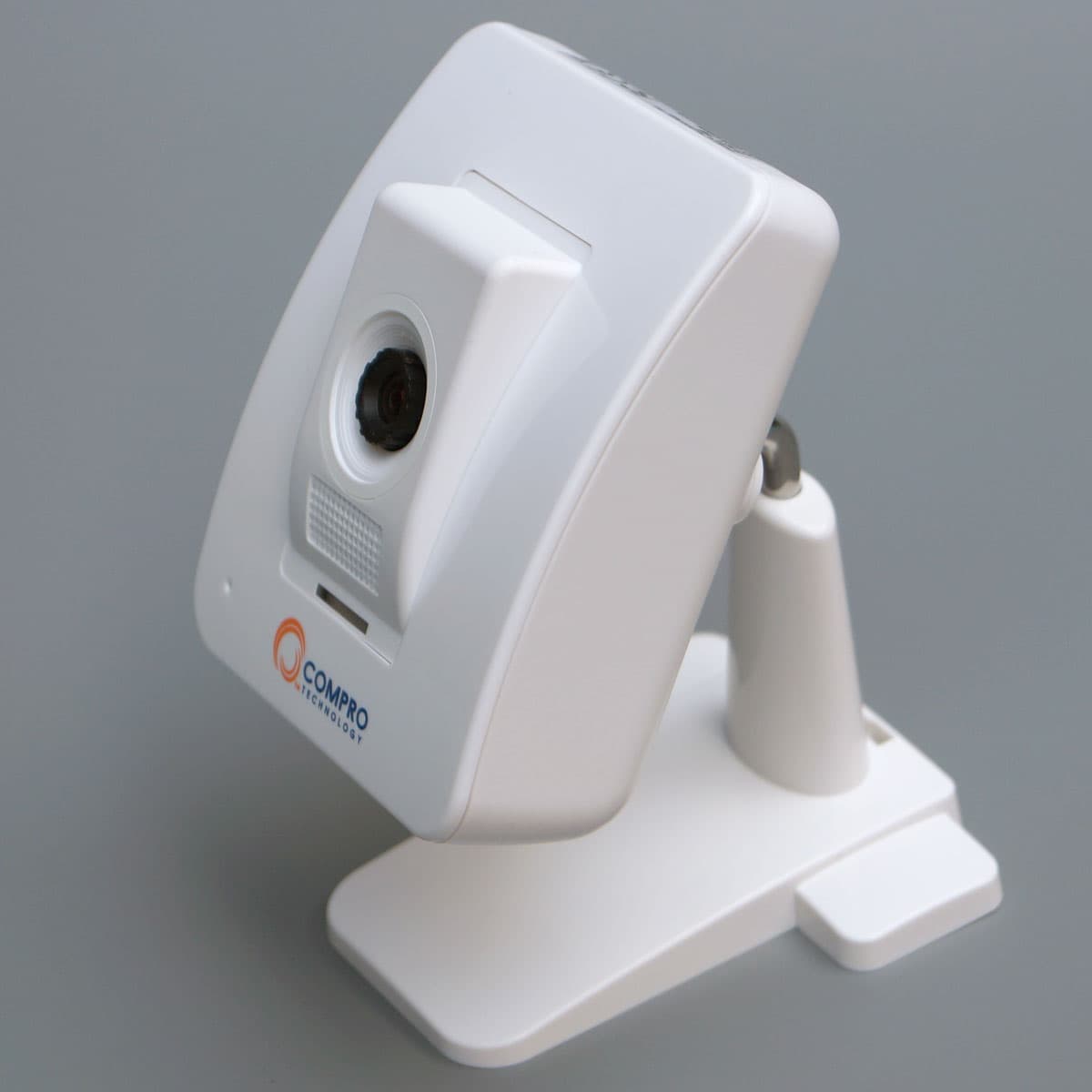

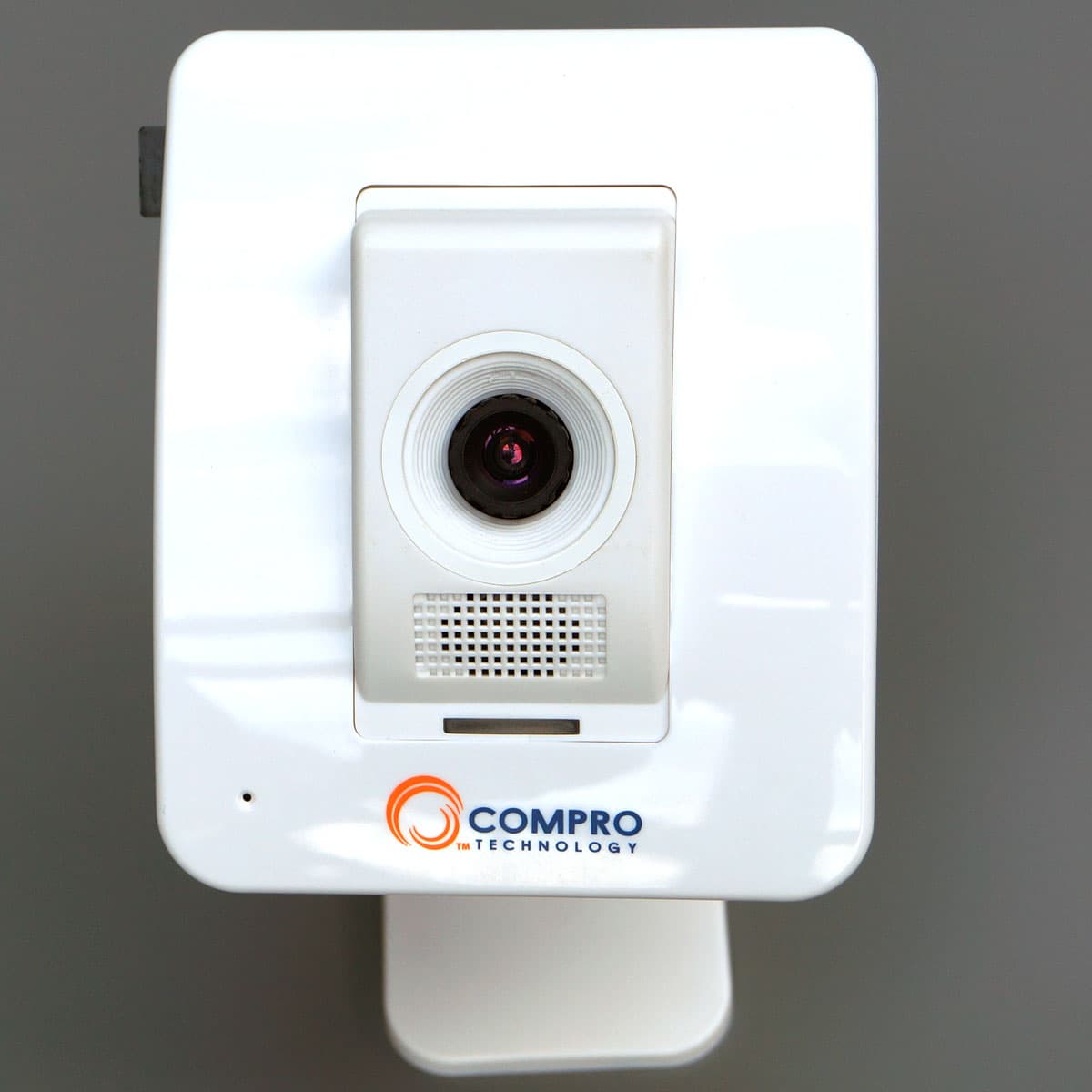

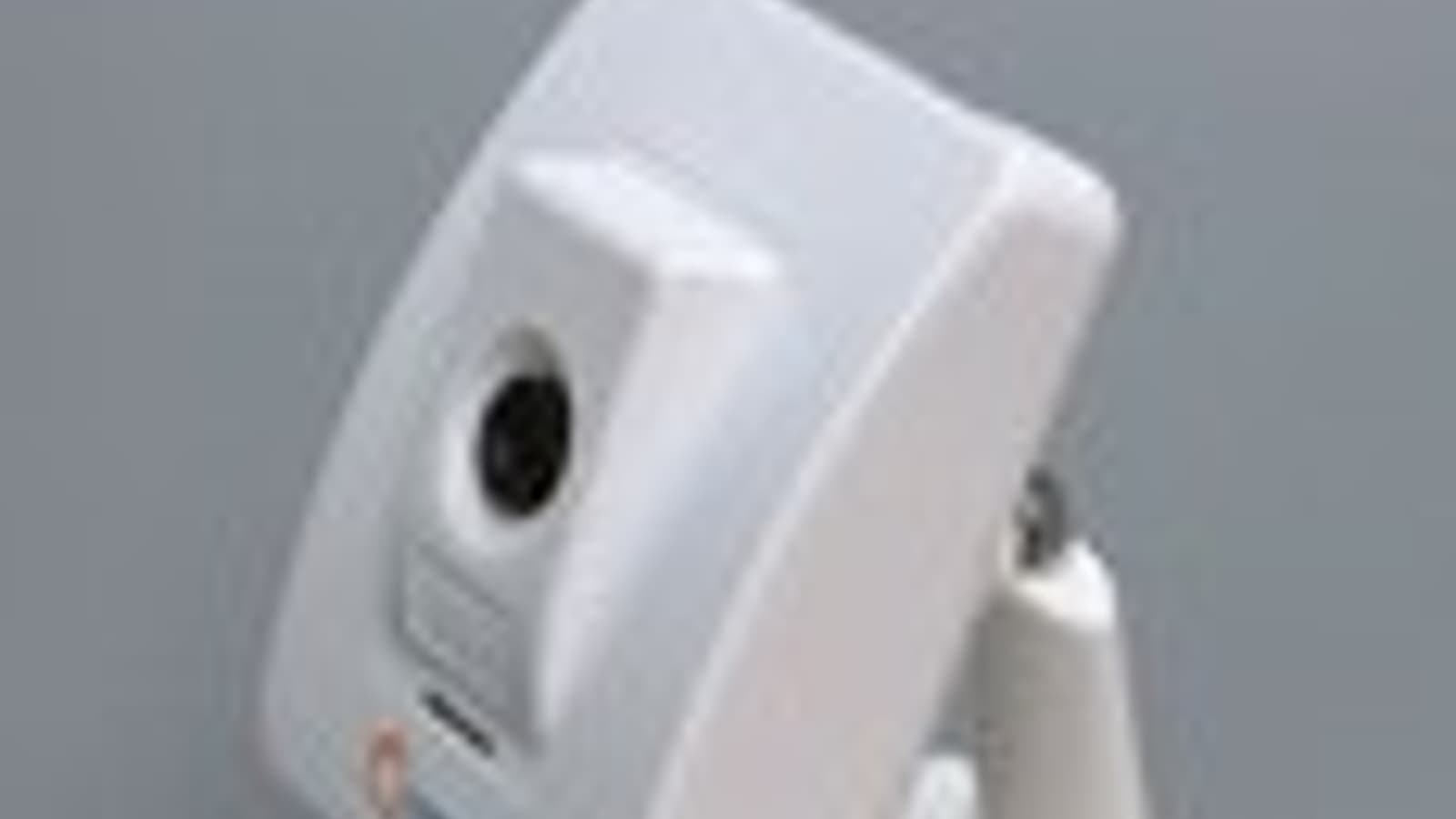

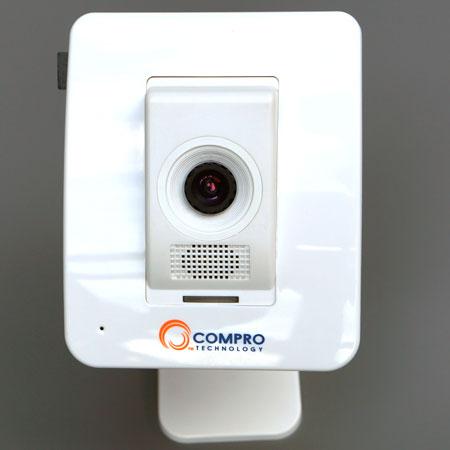

Корпус аппарата выполнен из белого шероховатого пластика с белой глянцевой лицевой панелью. Небольшие габариты и неброский дизайн позволяют разместить камеру в любом присутственном месте без привлечения особого внимания.

Под объективом находится встроенный динамик-пищалка, используемый для обратной аудиосвязи, а чуть ниже расположен светодиодный индикатор, сигнализирующий о текущем режиме работы камеры (он отключается в настройках). Встроенный в корпус микрофон прячется в небольшом отверстии, в нижней части корпуса. Объектив обрамляется черным пластиковым кольцом, вращением которого регулируется фокус. Кстати, у предоставленной для тестирования камеры фокус был сбит, но подстроить его — минутное дело.

IP-камера наблюдения Compro TN65

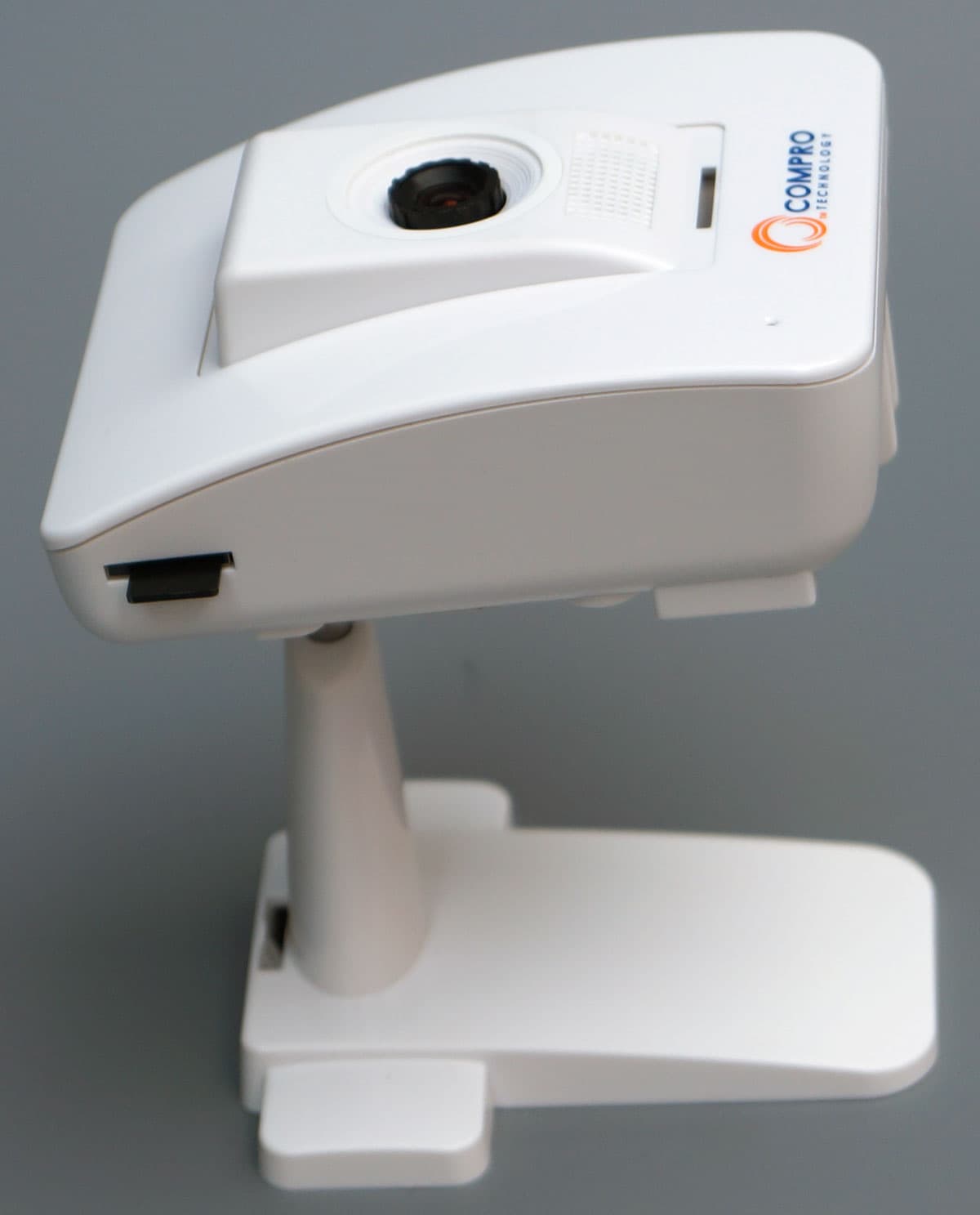

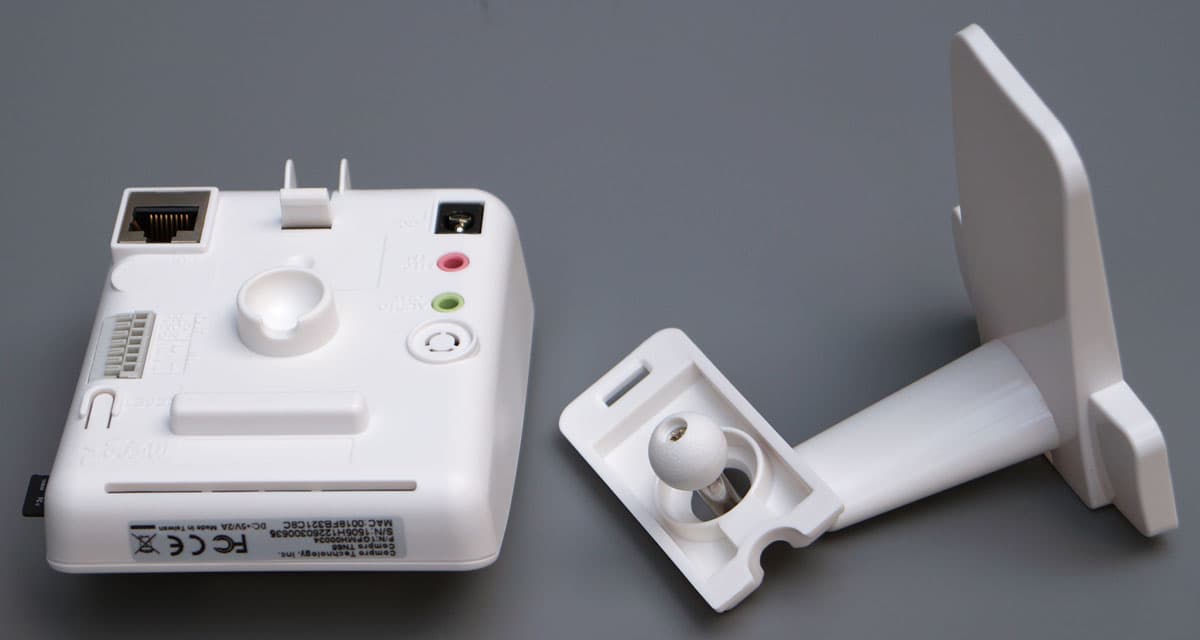

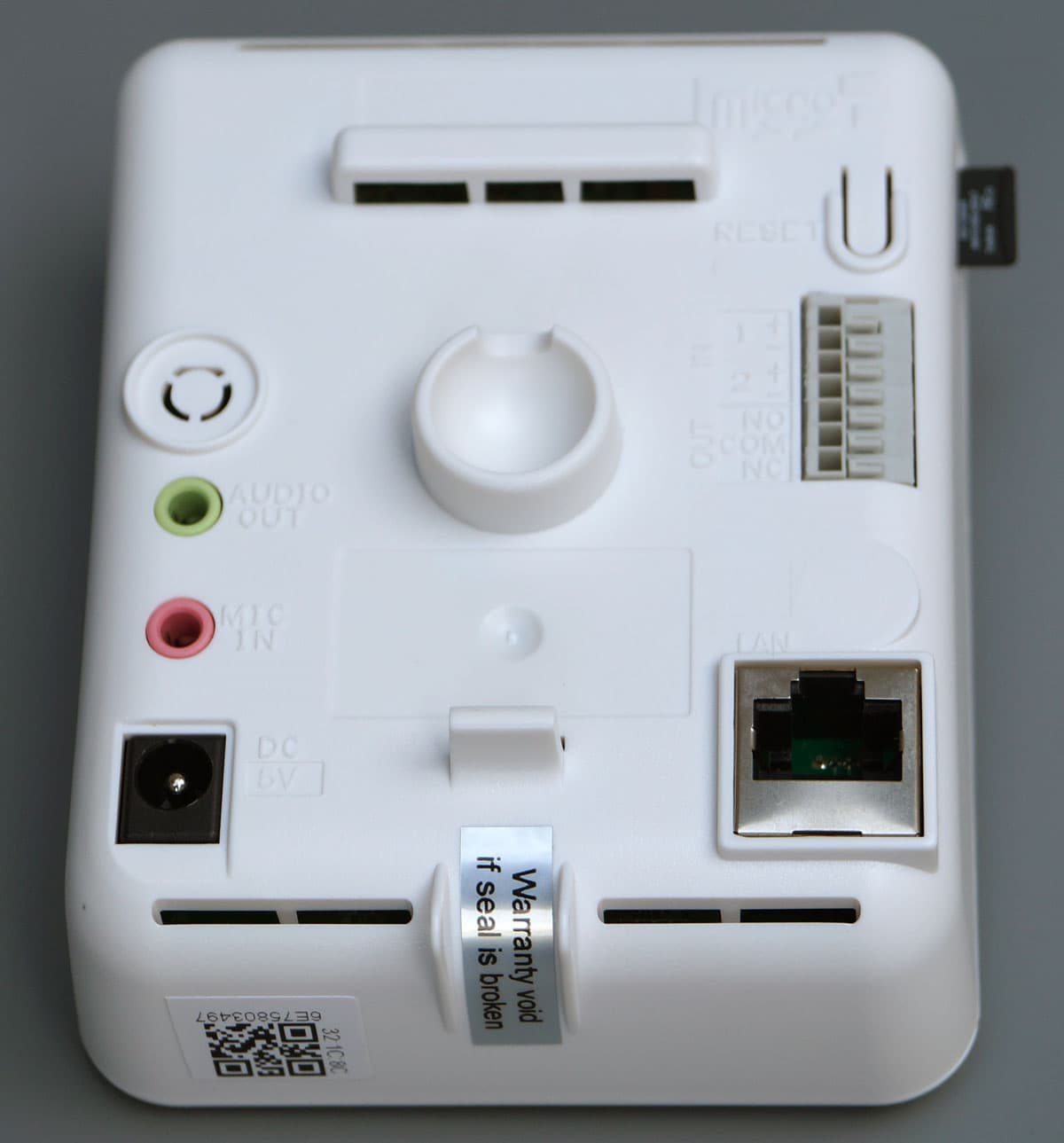

Служебные интерфейсы находятся с обратной стороны корпуса. Здесь расположены аудиовыход, микрофонный вход, разъем адаптера питания, кнопка Reset для возврата к заводским настройкам, разъем колодки сигнальных входов/выходов и сетевой разъем LAN. Слот для карты памяти формата micro SD встроен в боковую стенку корпуса.

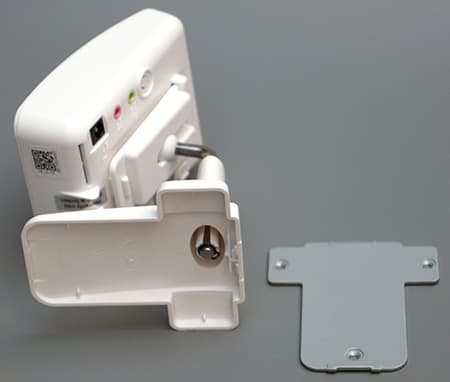

Удерживающий камеру кронштейн состоит из нескольких деталей: клипса-защелка, присоединяемая к камере, металлическое колено с шаровым суставом, и площадка с утяжеляющей металлической пластиной.

Эта пластина может быть прикреплена к любой поверхности, горизонтальной или вертикальной, после чего камера с площадкой прищелкивается к пластине.

Шаровая опора позволяет повернуть и зафиксировать камеру под любым углом, как по горизонтали, так и вертикали, благо в настройках аппарата имеется пункт, осуществляющий геометрическую трансформацию картинки — переворот.

Основные технические характеристики устройства представлены в следующей таблице:

Камера
Датчик изображения
1/4″ CMOS
Фокусное расстояние
4,3 мм
Диафрагма
F2,8 (фиксированная)
Угол обзора
48° по горизонтали
Мин. дистанция фокусировки
0,5 м
Мин. освещенность
1,0 люкс
Выдержка
от 1/5 до 1/16000 с
Видео
Видеостандарты
двухпотоковая трансляция в форматах H.264, M-JPEG
Разрешение
1280×1024, 640×480, 320×240, 160×120
Частота кадров
30 FPS при 640×480, 15 FPS при 1280×1024
Стандарт аудио
G.711 PCM 64 Кбит/с, двунаправленная аудиосвязь
Настройки изображения
  • размер изображения и качество
  • регулировка яркости, контраста, насыщенности и резкости
Сеть
Протоколы
TCP/IP, HTTP, UDP, FTP, ICMP, ARP, DHCP, NTP, DDNS, UPnP, RTP, RTSP, RTCP, SMTP, IGMP, 3GPP, IPv4
Ethernet
10/100 Base-T, автоопределение, RJ-45
Эксплуатационные характеристики
Локальное хранилище
карта памяти стандарта microSD/SDHC
Питание
DC 5 V; PoE
Совместимые браузеры

IE, Firefox, Chrome, Safari

Допустимый диапазон температур при эксплуатации
от 5 до 40 °C
Габариты
84×125×92 мм
Приложение для смартфонов
C4Home (Android), также доступно для iOS
Приложение для ПК
ComproView

Настройки, эксплуатация

Разработчики Compro предоставляют четыре способа первоначальной настройки камеры. От простого к сложному:

  • настройка без участия ПК (эксплуатация с участием мобильных устройств)
  • настройка посредством программного мастера iWizard
  • настройка с помощью прямого подключения к веб-интерфейсу камеры
  • настройка через приложение ComproView (создание многокамерной системы видеонаблюдения с центральным сервером, роль которого играет ПК)

Для осуществления первого способа понадобится смартфон или планшет с установленным приложением C4Home и зарегистрированной учетной записью в этом облачном сервисе. Камере, которую мы собираемся добавить, следует подать питание и подключить кабелем к локальной сети. Другого способа подключения, к сожалению, не имеется — в рассматриваемом аппарате отсутствует адаптер беспроводной сети, также здесь нет и USB входа для подключения такого адаптера. Теперь остается лишь следовать шагам, отображаемым на дисплее смартфона: подключение камеры и фотографирование QR-кода, который наклеен в нижней части корпуса аппарата.

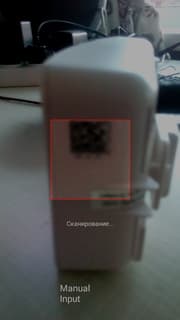

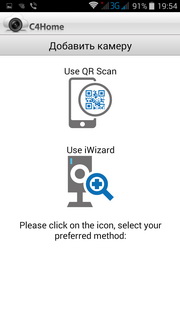

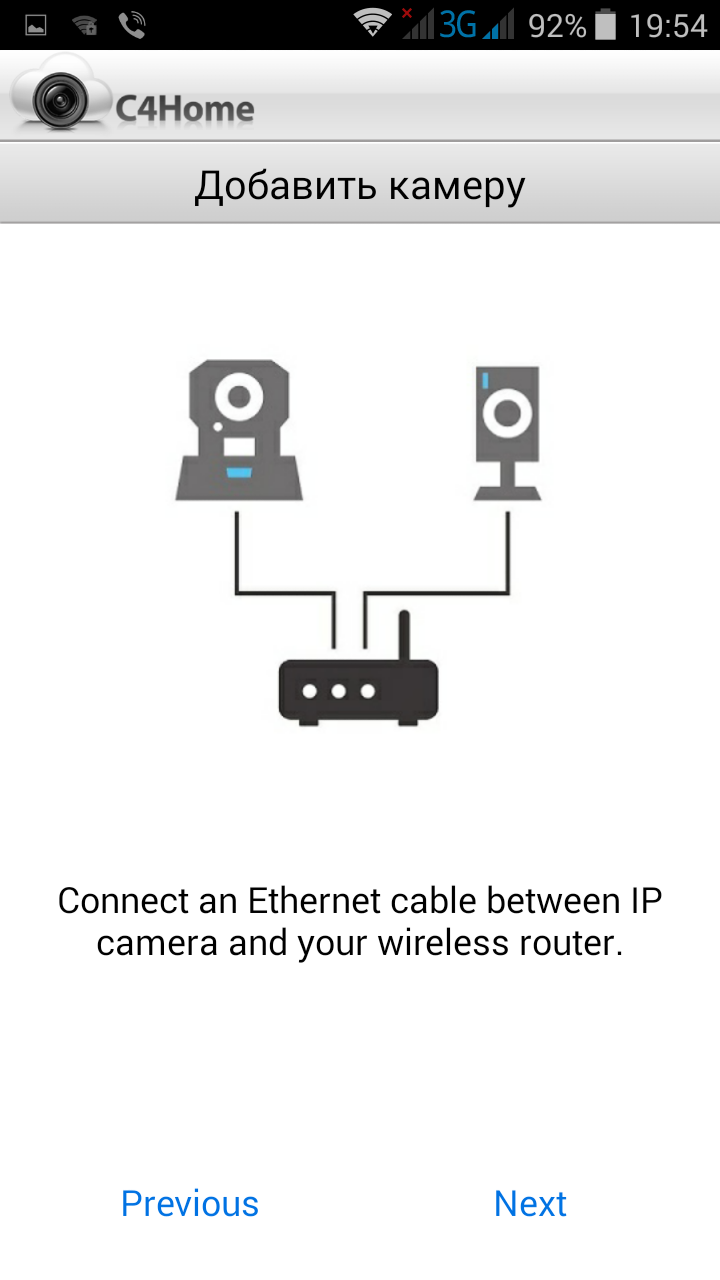

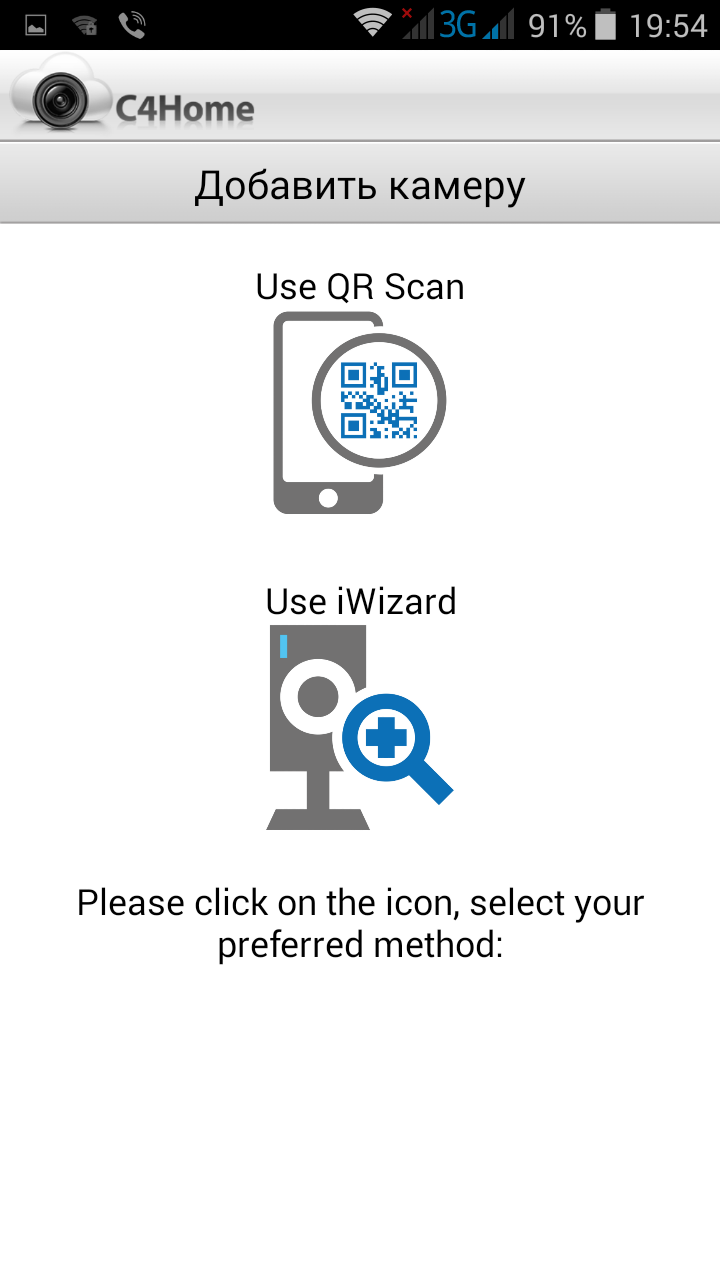

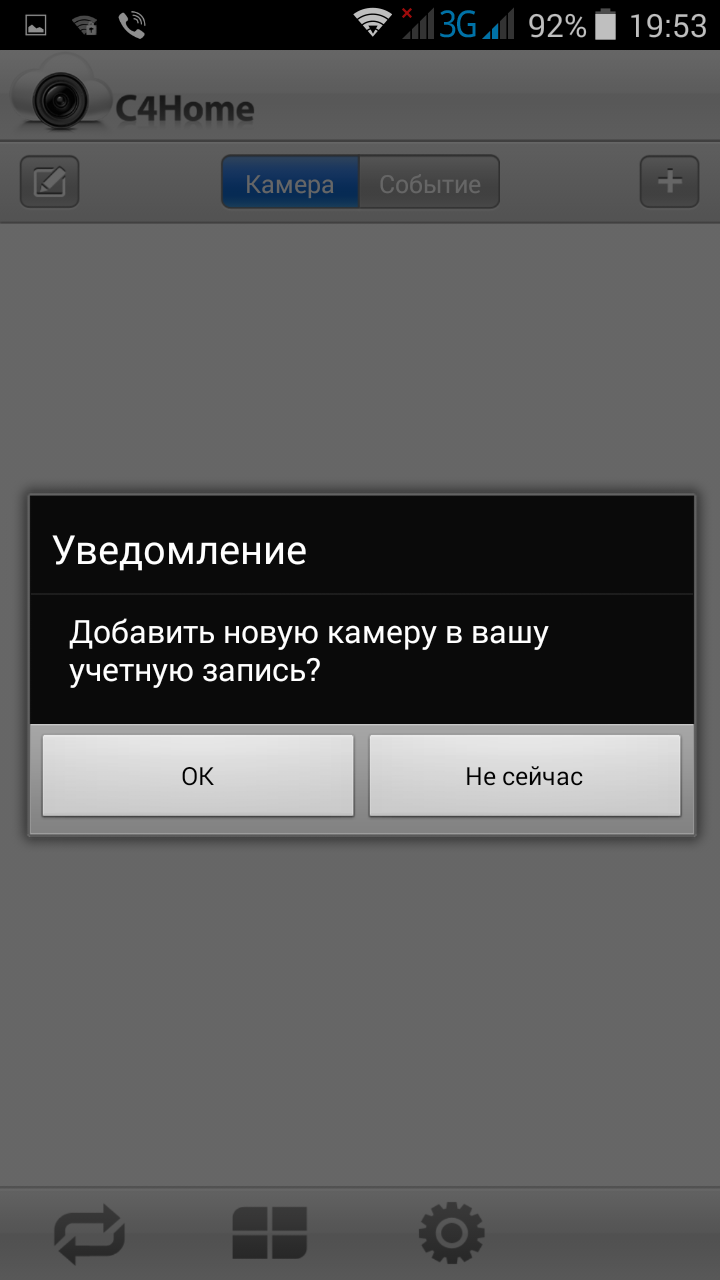

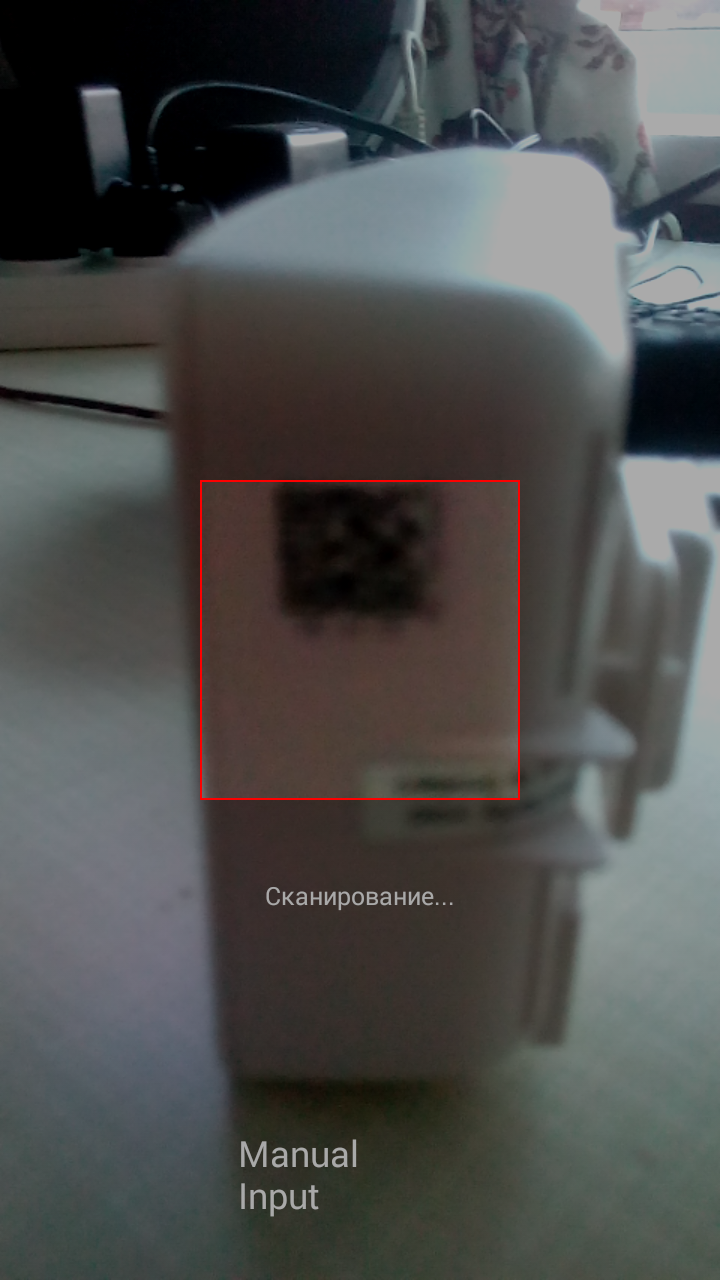

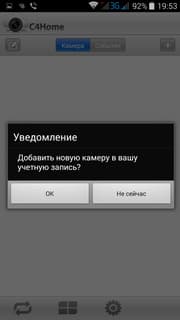

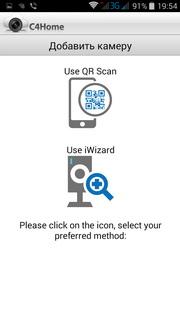

Добавление камеры Подключение камеры Выбор способа подключения Фотографирование QR-кода
IP-камера наблюдения Compro TN65
IP-камера наблюдения Compro TN65
IP-камера наблюдения Compro TN65
IP-камера наблюдения Compro TN65

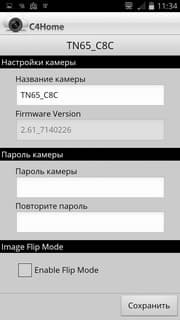

Чуть подумав, приложение сообщит об успешном подключении аппарата к облачному сервису. Настройки камеры, доступные из мобильного приложения, состоят из активации сервиса уведомлений, изменения характеристик видео- и аудиопотоков, подключения облачного хранилища DropBox и многих других параметров.

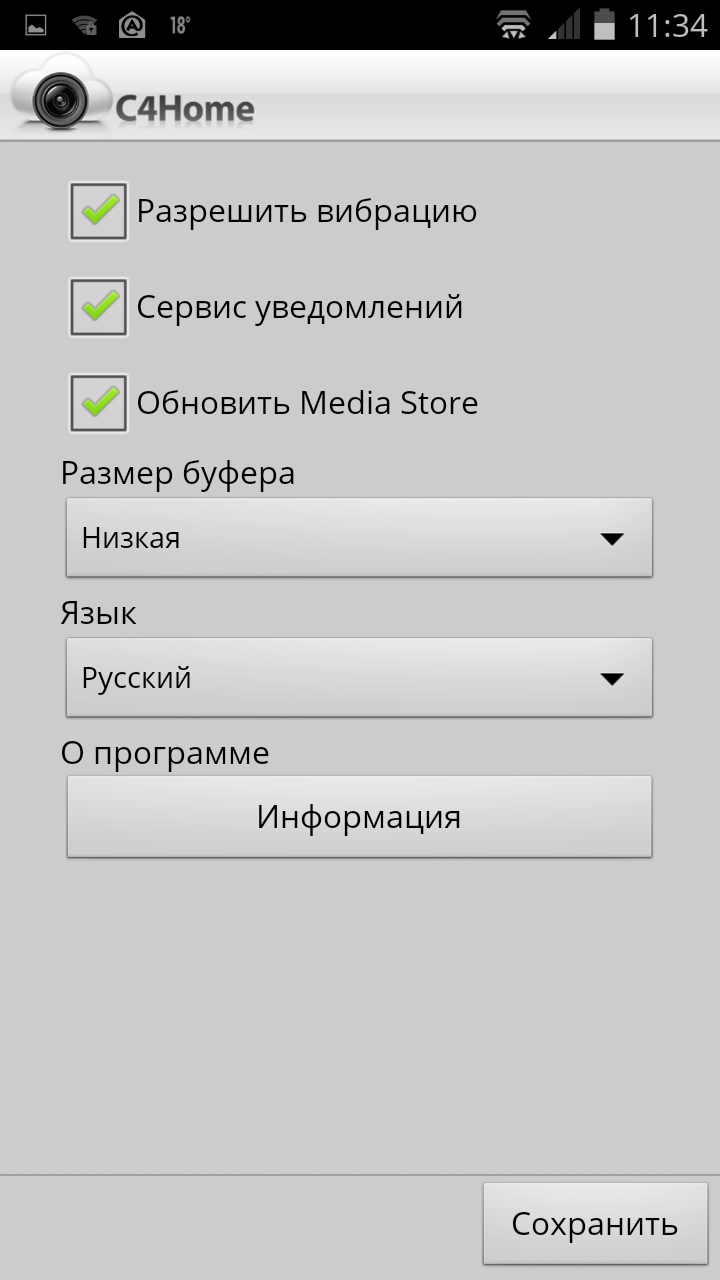

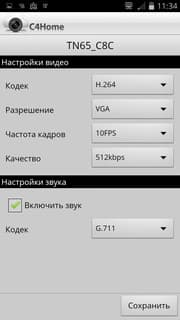

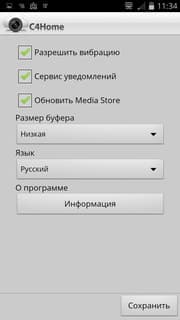

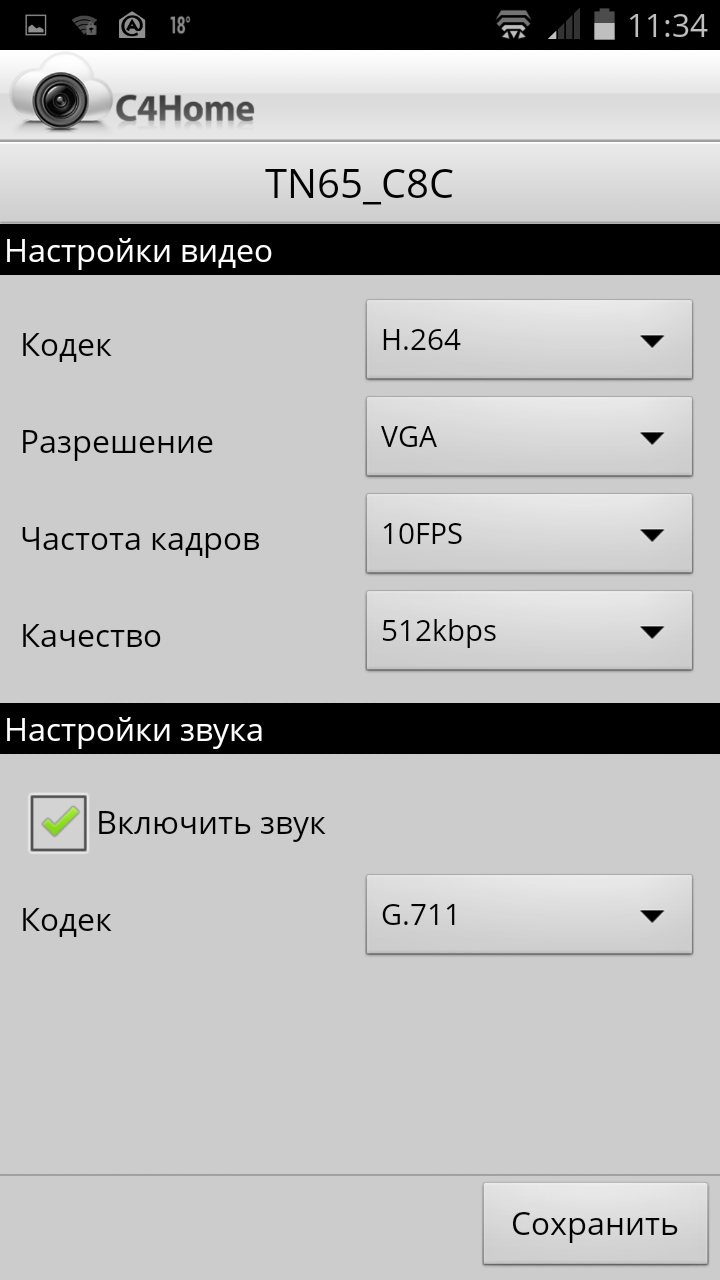

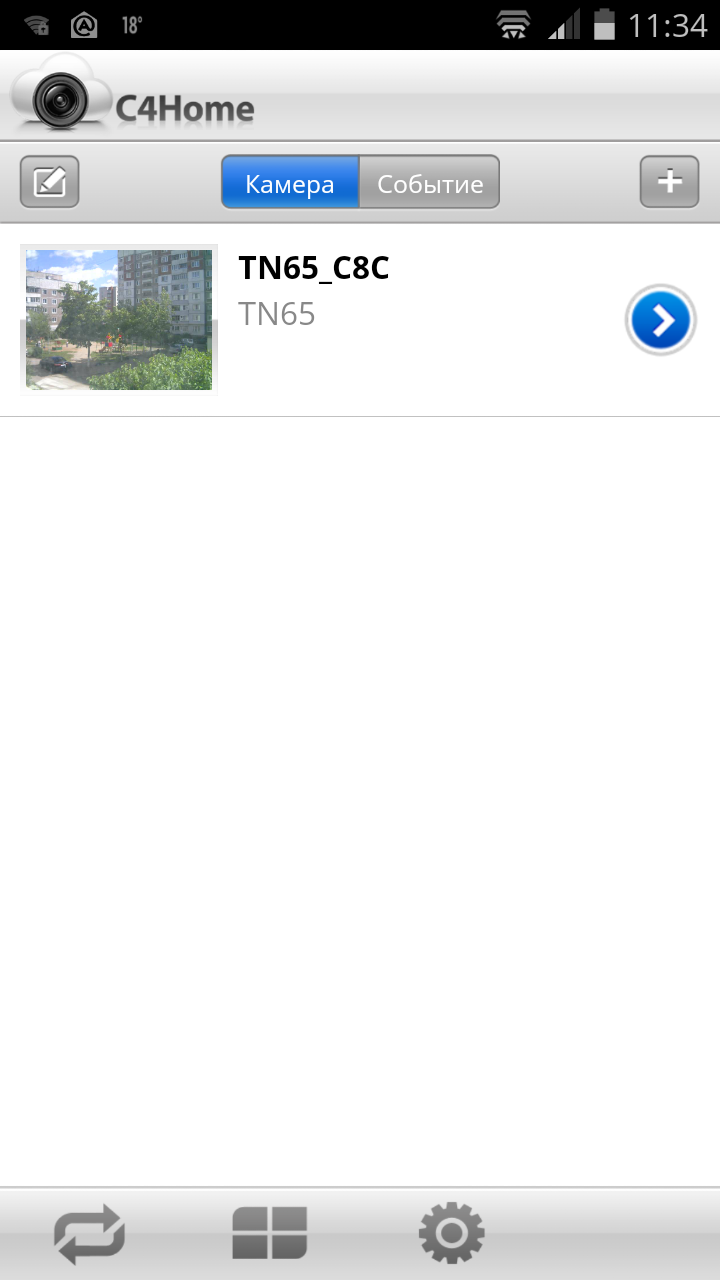

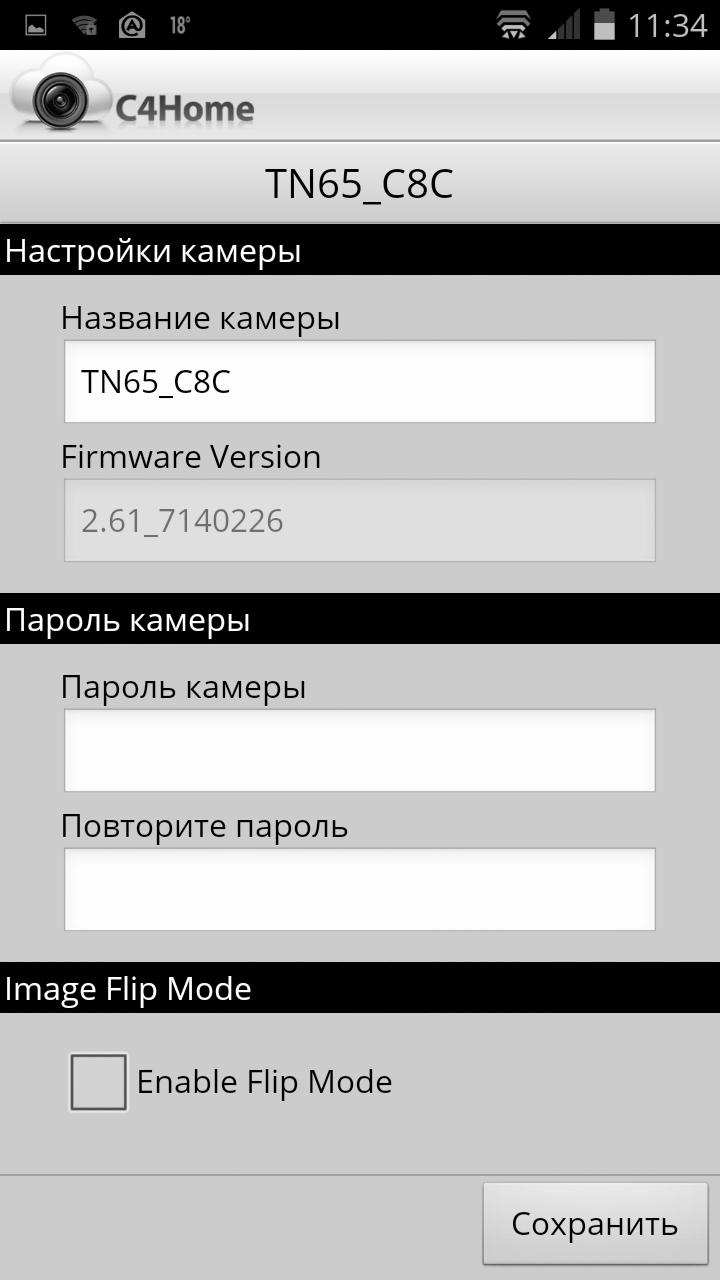

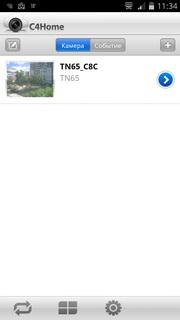

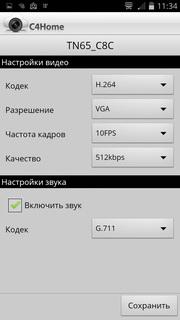

Активная камера в списке учетной записи Настройки реакции смартфона, активация сервиса Push-уведомлений о событиях Имя камеры, пароль для входа, переворот картинки Настройки видео- и аудиопотока, поступающего в облако и на мобильное устройство
IP-камера наблюдения Compro TN65
IP-камера наблюдения Compro TN65
IP-камера наблюдения Compro TN65
IP-камера наблюдения Compro TN65

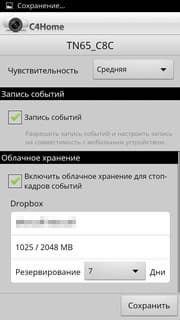

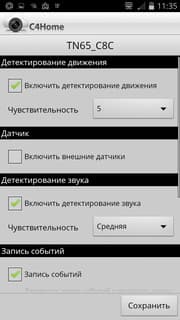

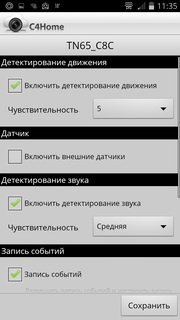

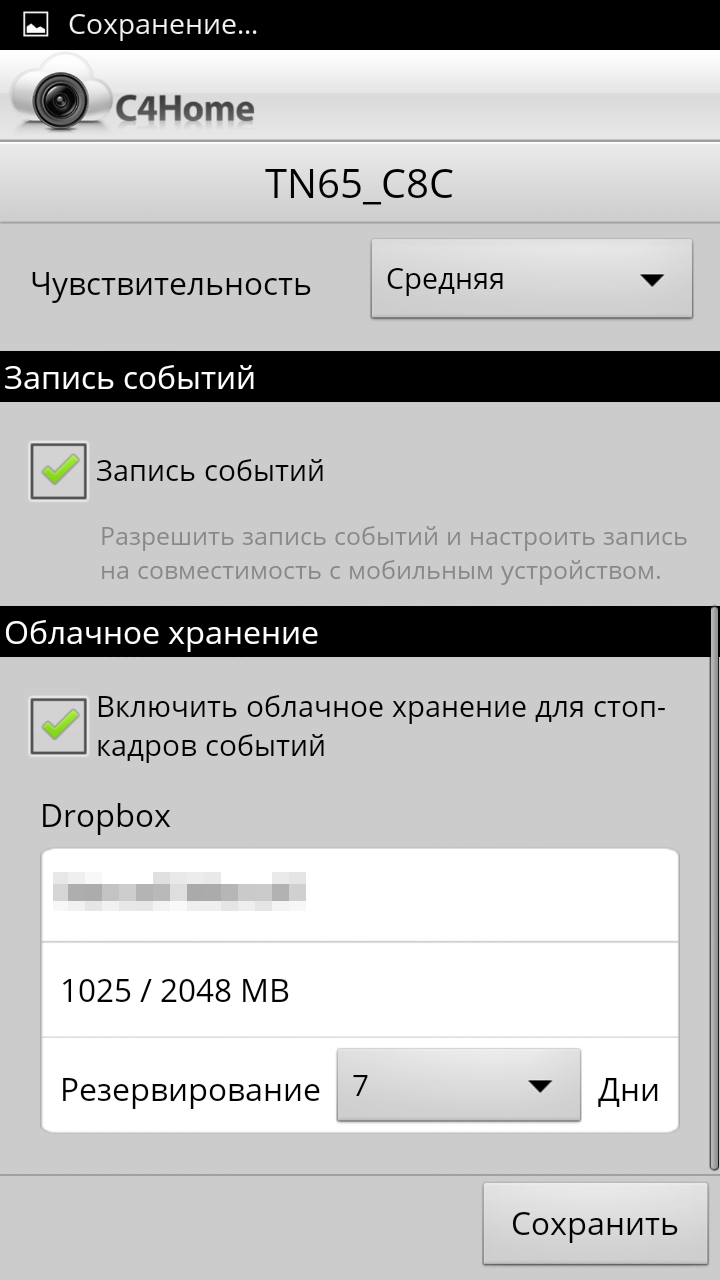

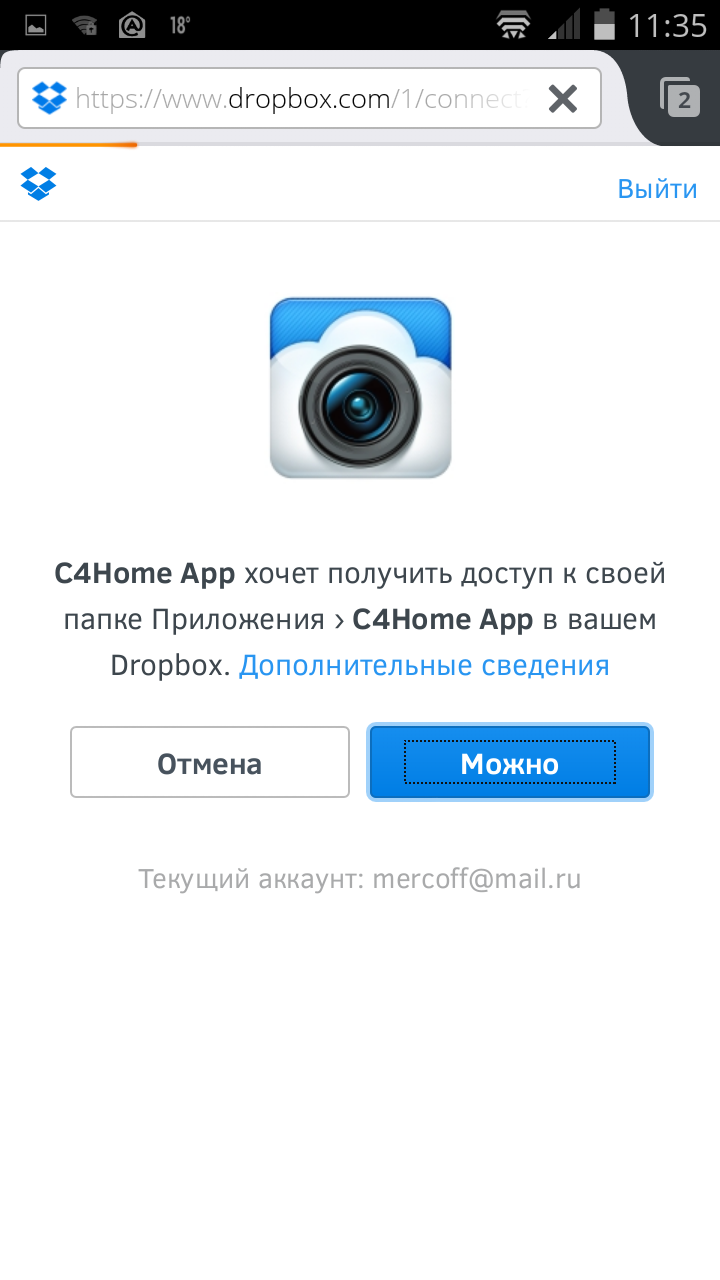

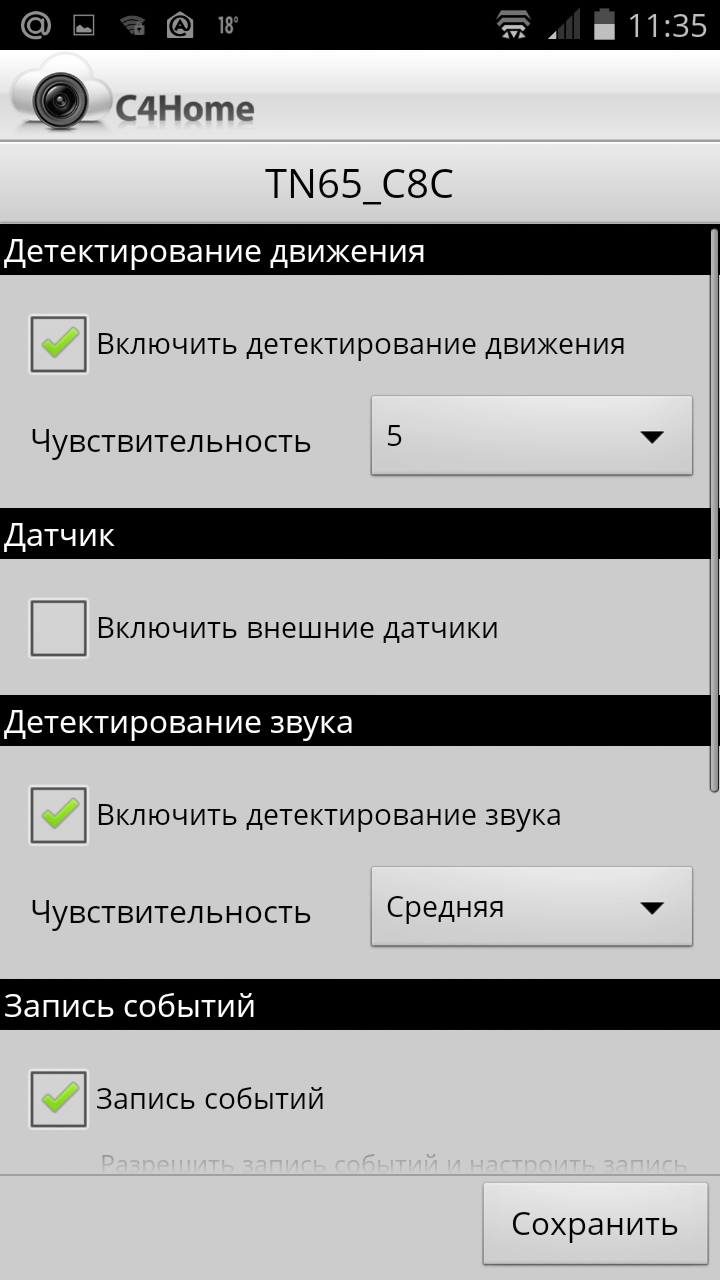

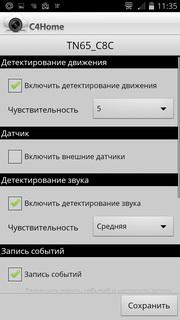

Настройка детектора движения и звука Включение записи событий с отправкой стоп-кадров в хранилище DropBox Запрос разрешения на доступ камеры к DropBox Добавление пользователя к просмотру камеры (другой учетной записи C4Home)
IP-камера наблюдения Compro TN65
IP-камера наблюдения Compro TN65
IP-камера наблюдения Compro TN65
IP-камера наблюдения Compro TN65

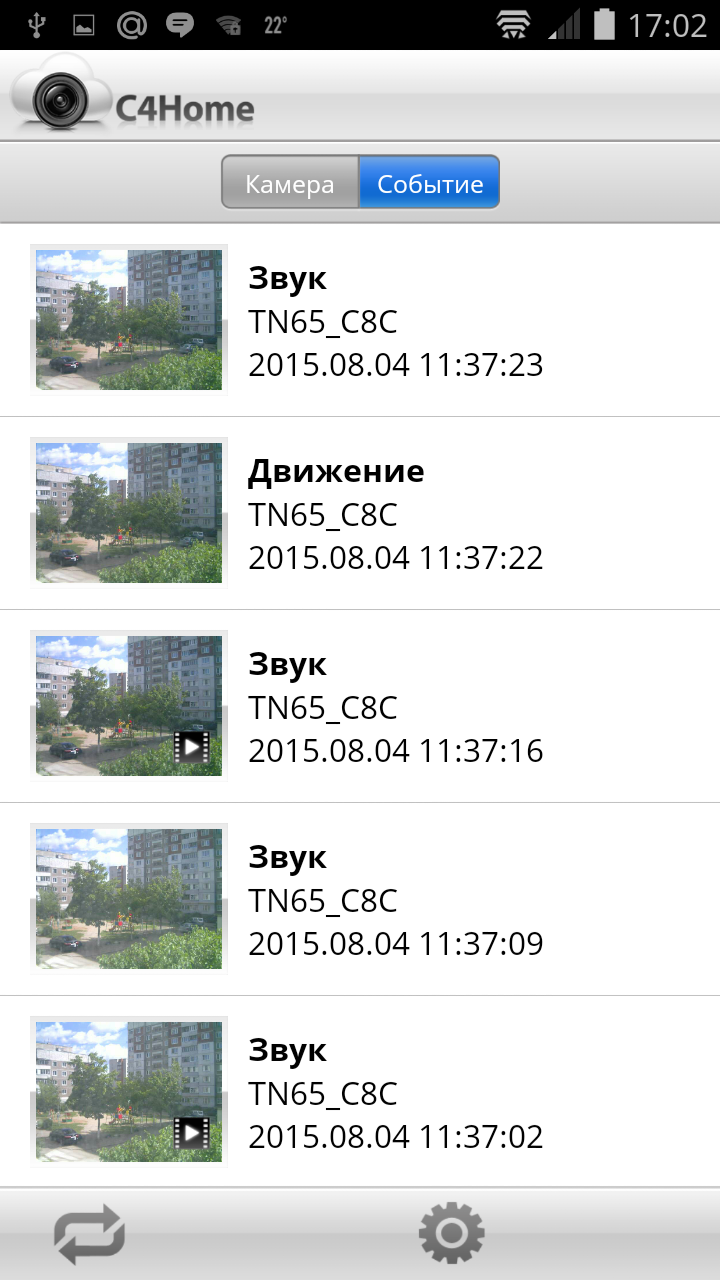

Сразу после активации сервиса уведомлений о событиях смартфон начинает получать Push-сообщения, которые отображаются поверх запущенных приложений:

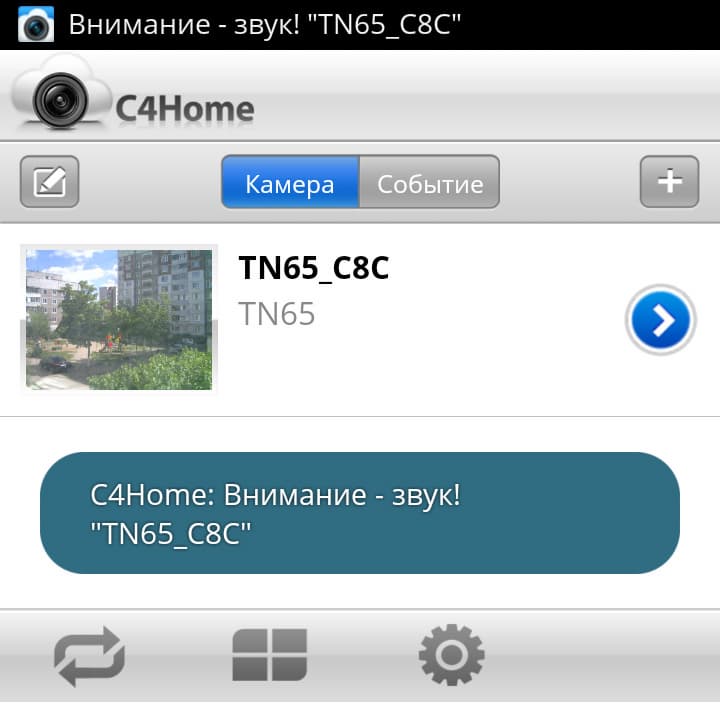

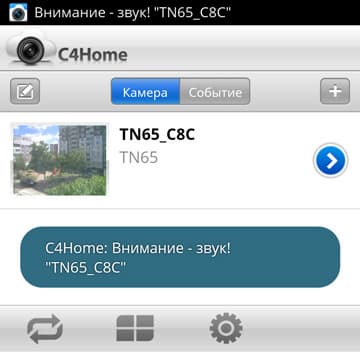

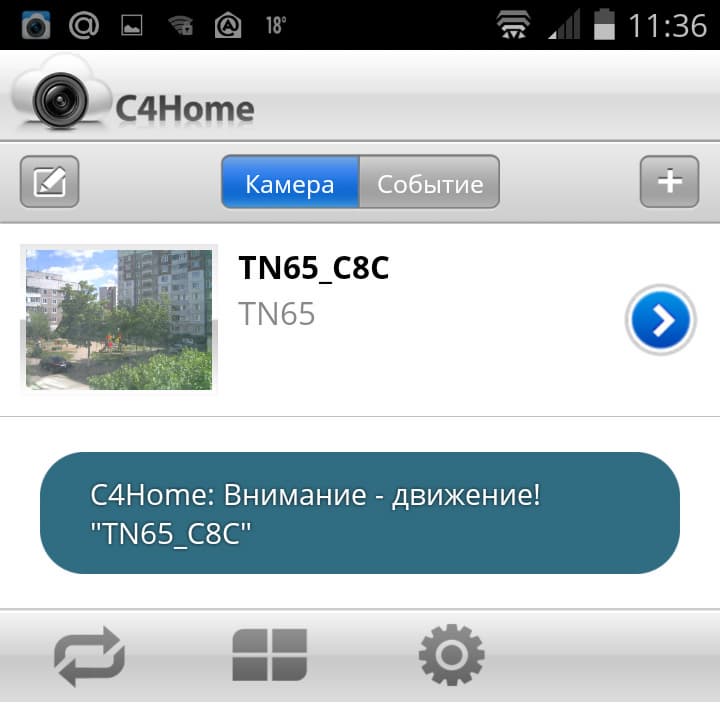

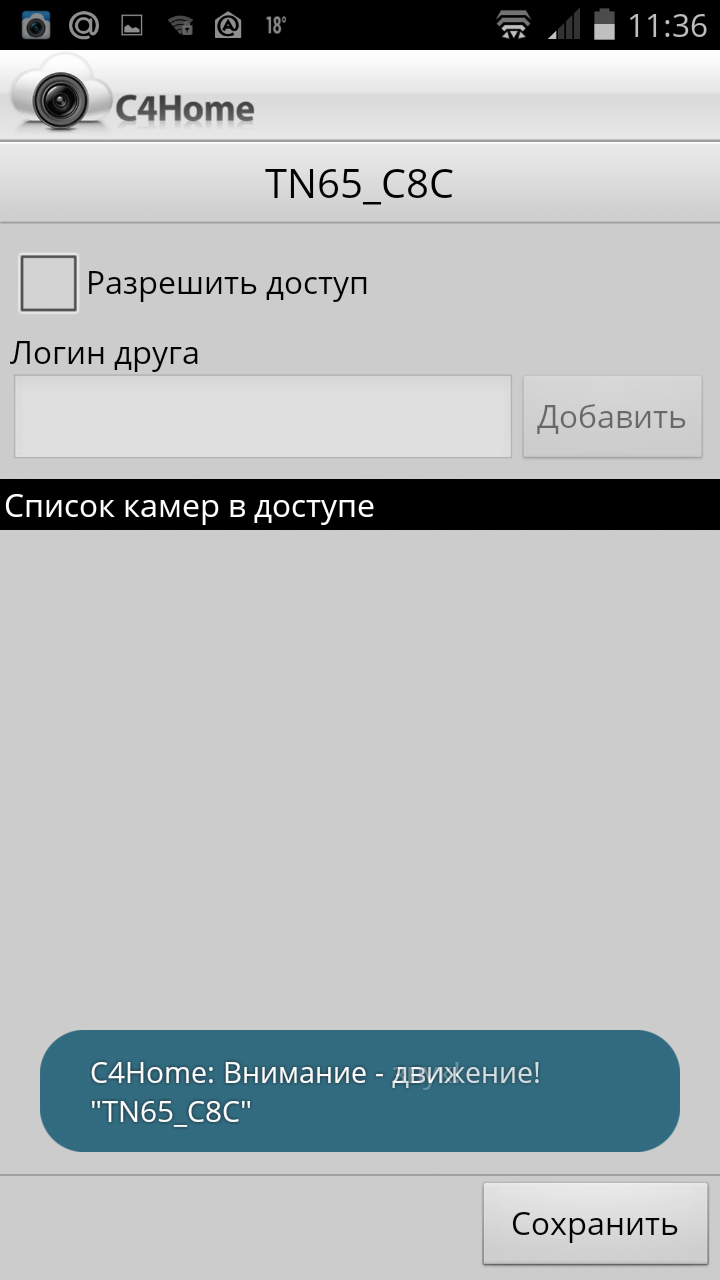

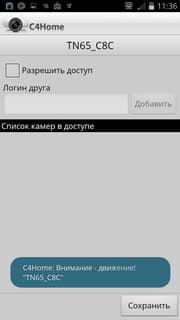

Уведомление об обнаружении в кадре движения Уведомление о появлении звука
IP-камера наблюдения Compro TN65
IP-камера наблюдения Compro TN65

Особое внимание обратим на наличие в рассмотренном приложении настроек хранилища DropBox. Нигде более вы этих настроек не найдете. Просто потому, что это настройки не камеры, а по сути облачного сервиса C4Home, или учетной записи, к которой привязана камера. Таким образом, данный способ подключения и настройки — назовем его «мобильным» — подразумевает соответствующее использование камеры, сугубо одиночное, в личных целях, для удаленного наблюдения за чем-либо посредством мобильных устройств через сети мобильной связи и Wi-Fi.

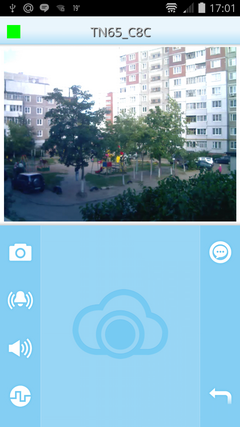

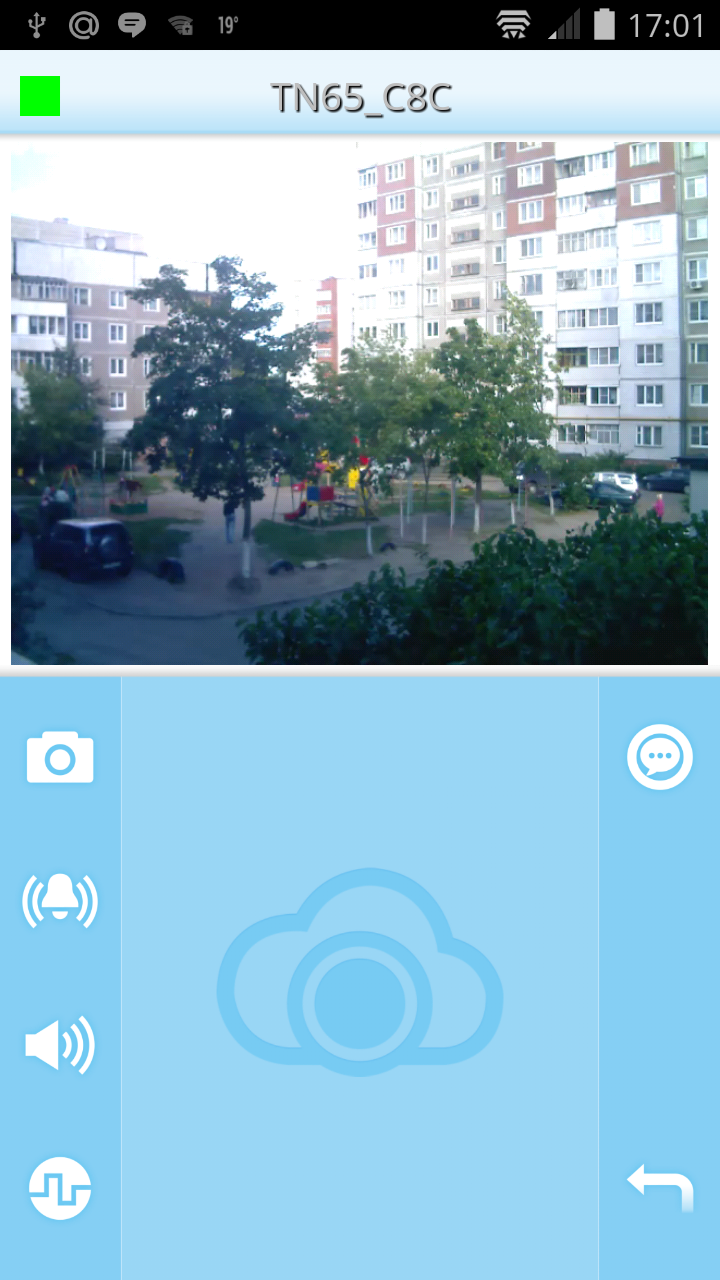

Режим удаленного просмотра. Транслируемое видео в альбомной ориентации смартфона разворачивается на весь экран. Имеющиеся здесь кнопки позволяют сохранить стоп-кадр в памяти мобильного устройства, включить сирену, звук которой раздастся из довольно громкого динамика камеры, а также активировать обратную аудиосвязь, задержка которой составляет не более секунды В режиме просмотра архива событий приложение отображает миниатюры кадров, отправленных камерой в облачное хранилище в момент срабатывания детектора изображения или звука. Стоп-кадры и видео можно просмотреть тут же, не выходя из приложения.
IP-камера наблюдения Compro TN65
IP-камера наблюдения Compro TN65

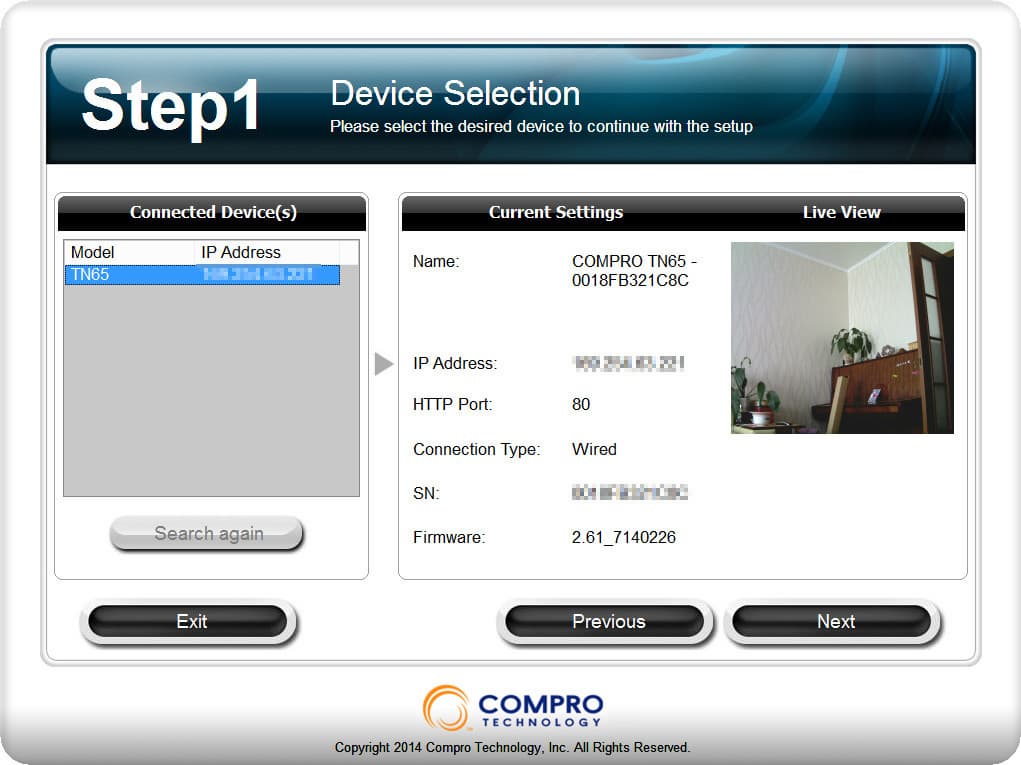

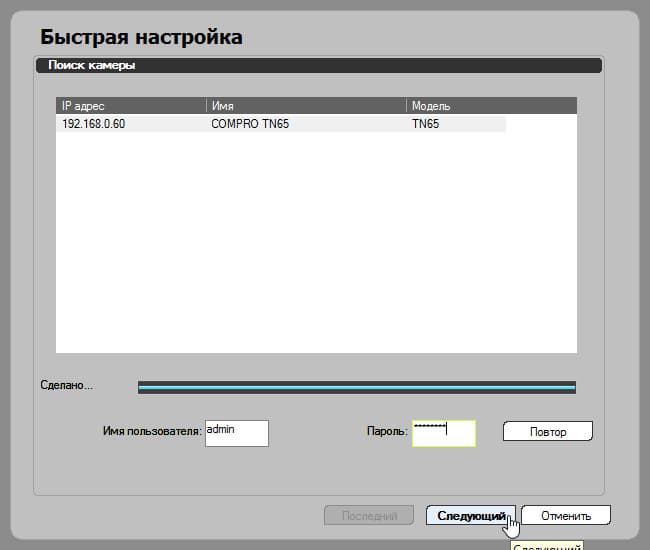

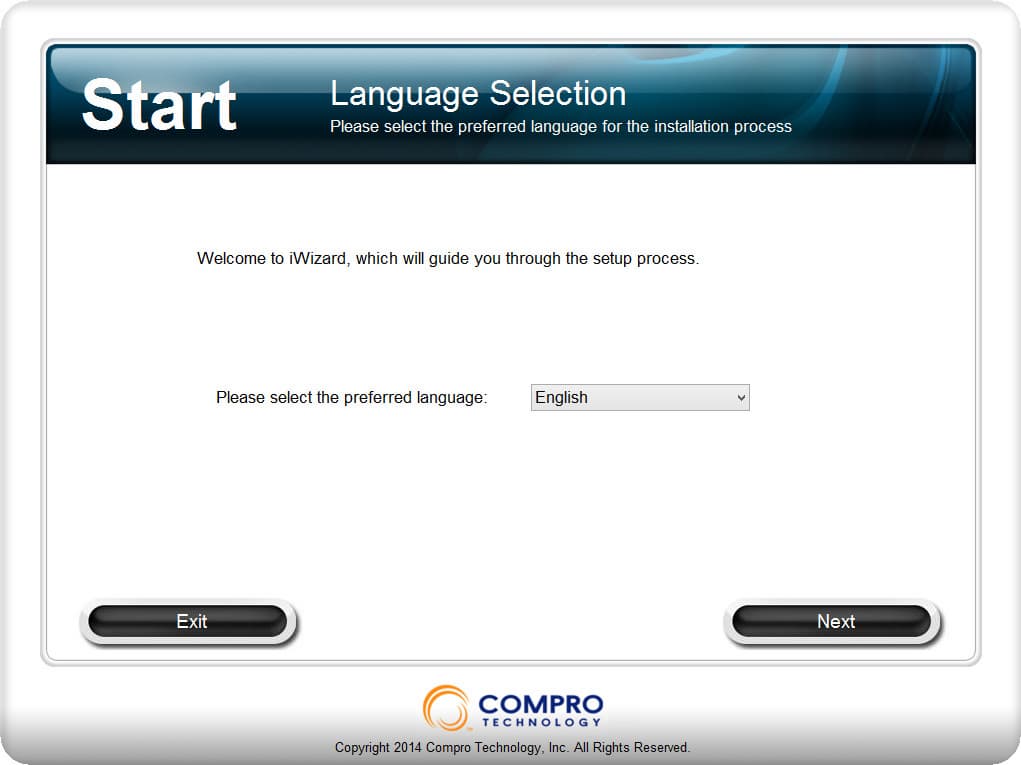

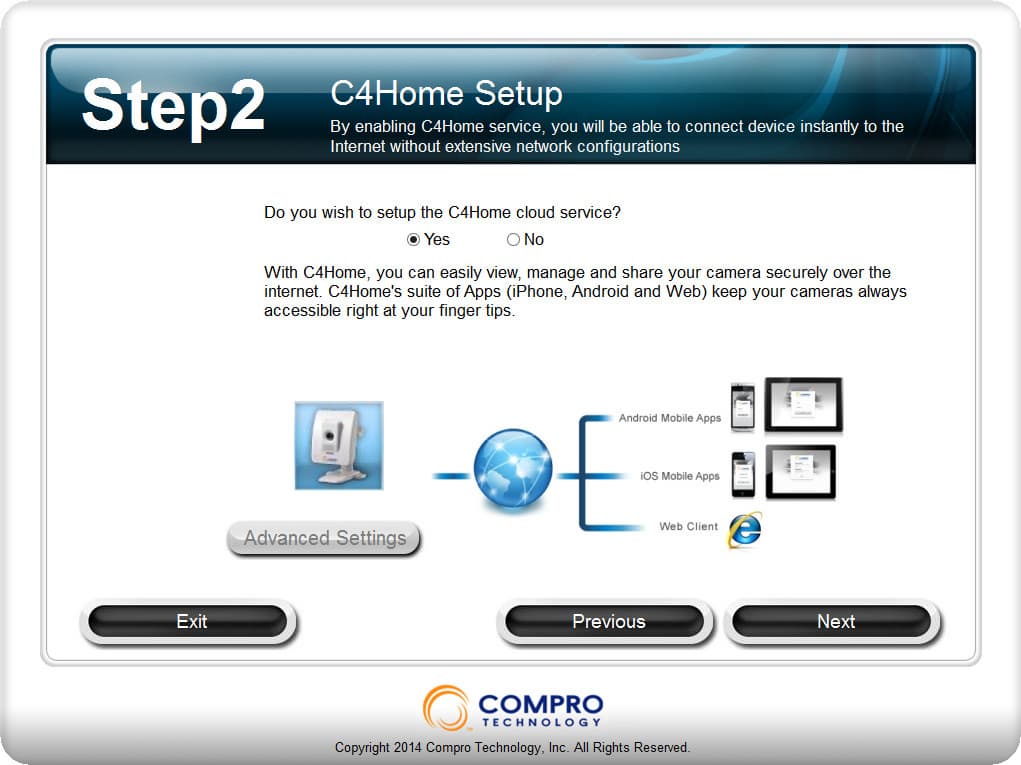

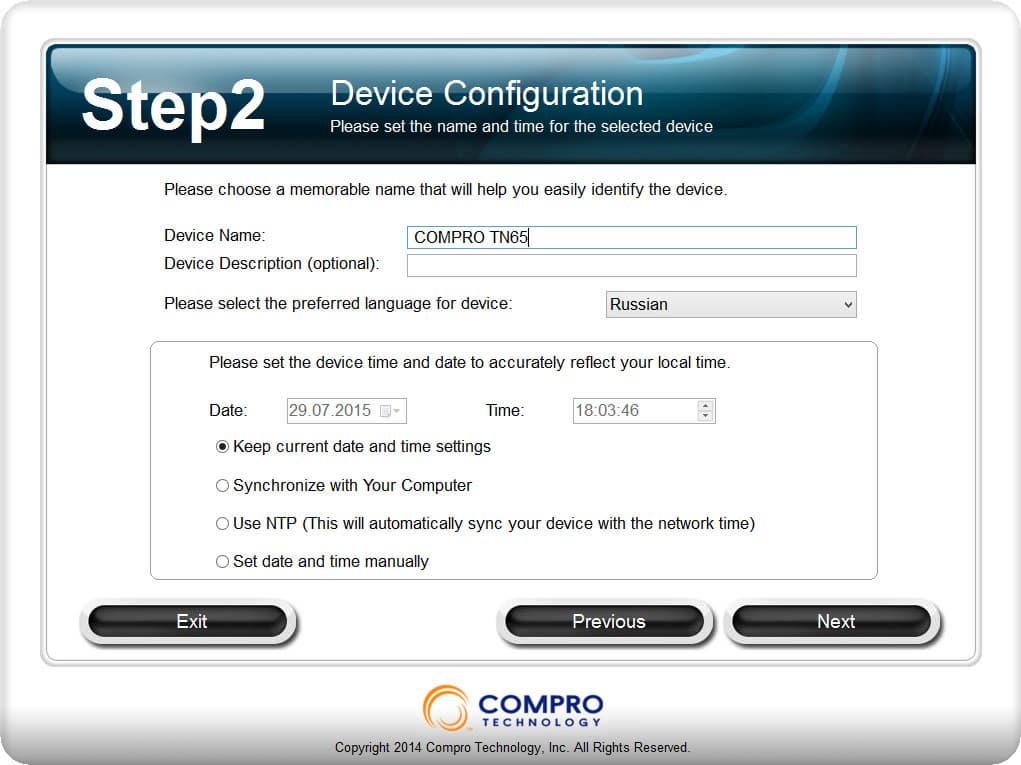

Второй способ первоначальной настройки уже потребует наличия ПК. Запустив прилагаемую фирменную утилиту iWizard, здесь также, как и в первом случае, предоставляется возможность пошагово произвести необходимый минимум настроек.

Запуск приложения Результат сканирования локальной сети — обнаруженная камера появляется в списке Настройка имени камеры, текущей даты и времени, выбор часового пояса
IP-камера наблюдения Compro TN65
IP-камера наблюдения Compro TN65
IP-камера наблюдения Compro TN65

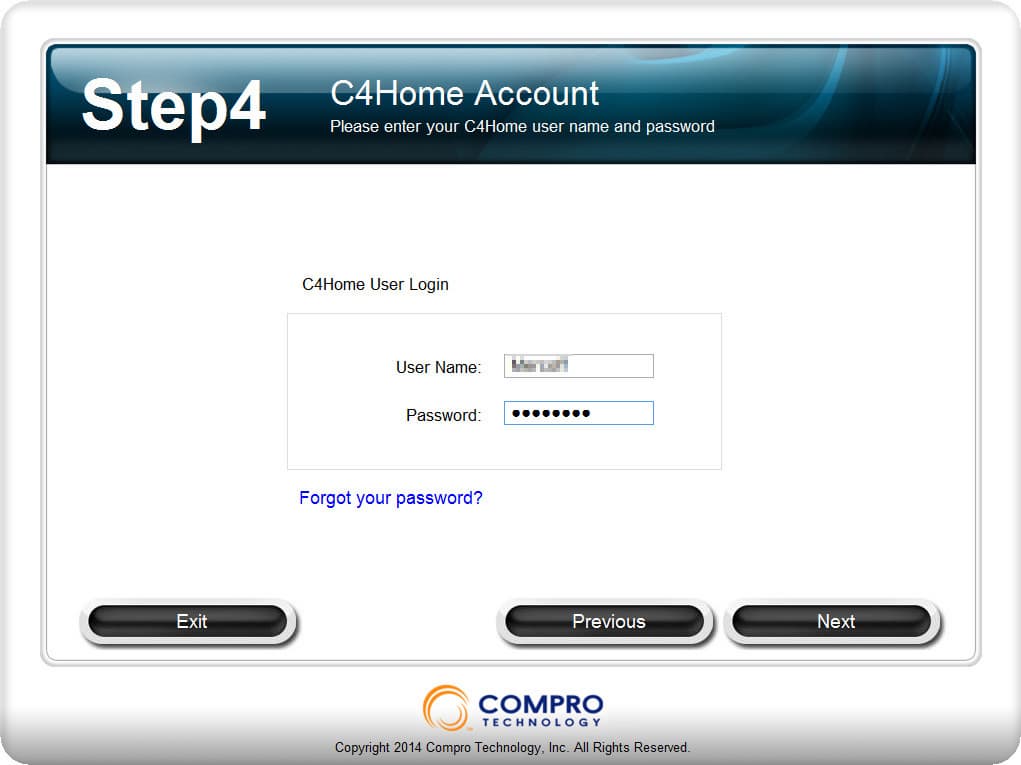

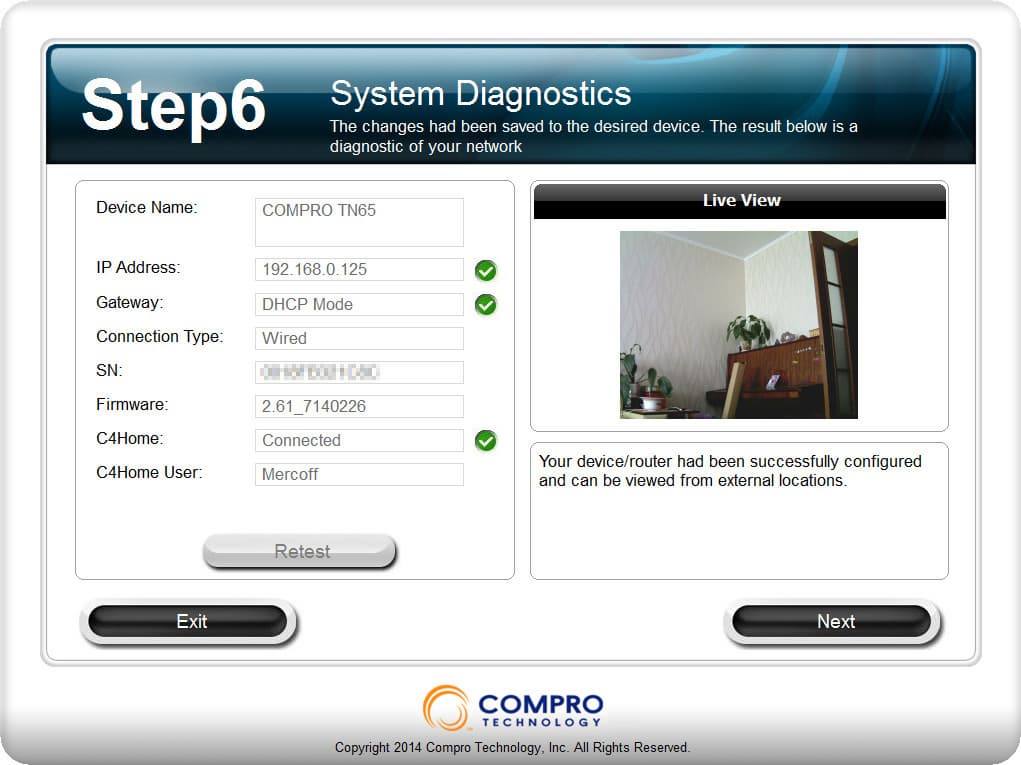

Создание новой учетной записи C4Home Вход в существующую учетную запись C4Home Завершение настройки с кратким отчетом
IP-камера наблюдения Compro TN65
IP-камера наблюдения Compro TN65
IP-камера наблюдения Compro TN65

Наконец, третий способ настройки. Здесь лучше всего использовать браузер Microsoft Internet Explorer, в работе с другими браузерами могут возникнуть проблемы несовместимости либо неправильного отображения элементов и модулей. Для подключения к камере следует набрать ее IP-адрес в адресной строке (текущий IP можно подсмотреть в том же iWizard, или в настройках маршрутизатора).

IP-камера наблюдения Compro TN65

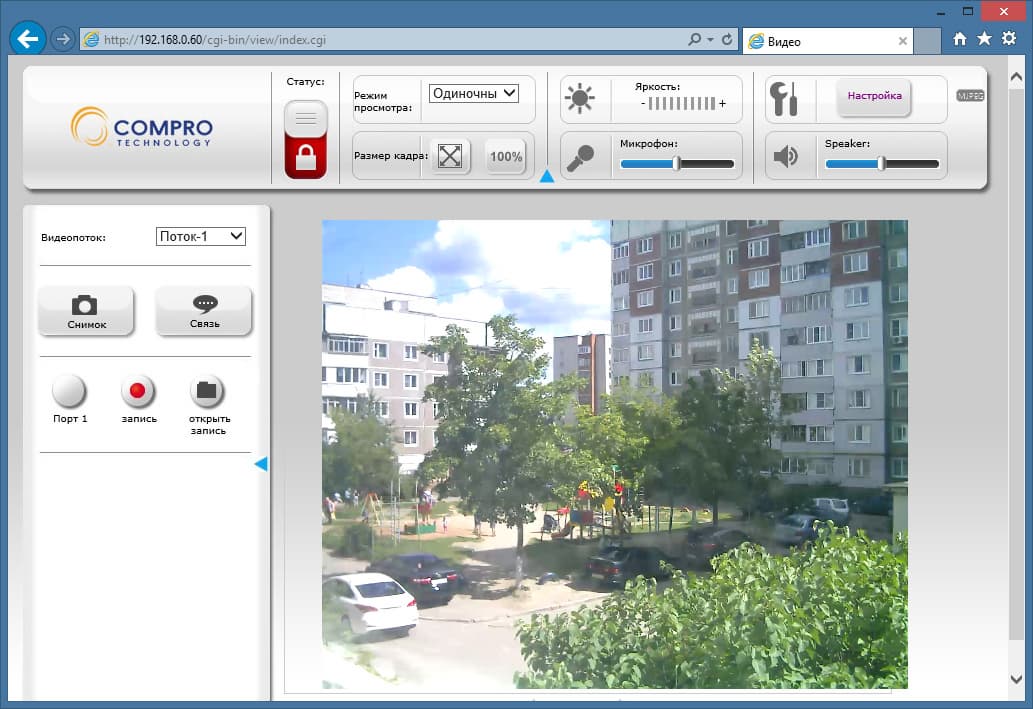

Открывшееся окно содержит стандартный для IP-камер интерфейс, включающий в себя окно просмотра потокового видео и некоторые инструменты, организующие быстрый доступ к часто используемым функциям. В данном случае такими функциями являются создание снимка, активация обратной аудиосвязи при наличии у ПК микрофона, принудительное включение видеозаписи, которая ведется в папку на локальном диске, изменение уровня яркости, а также уровней микрофона и встроенного в камеру динамика. Нас же интересует другая кнопка, ведущая к настройкам.

IP-камера наблюдения Compro TN65

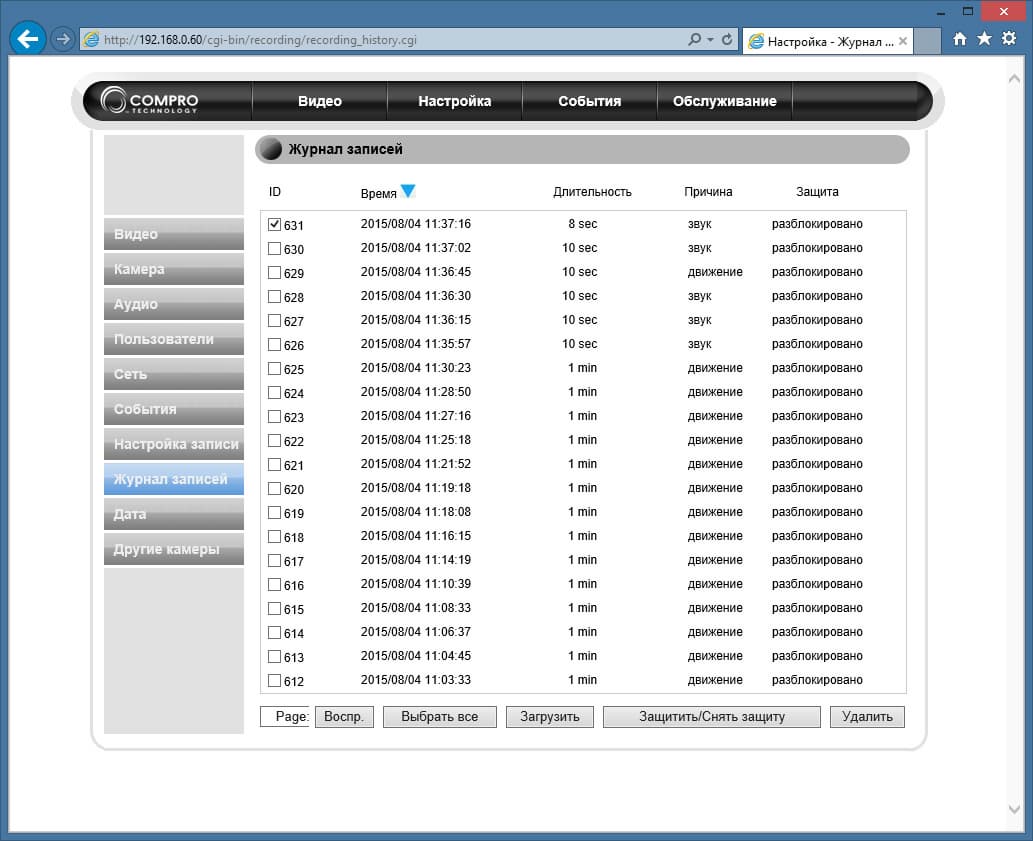

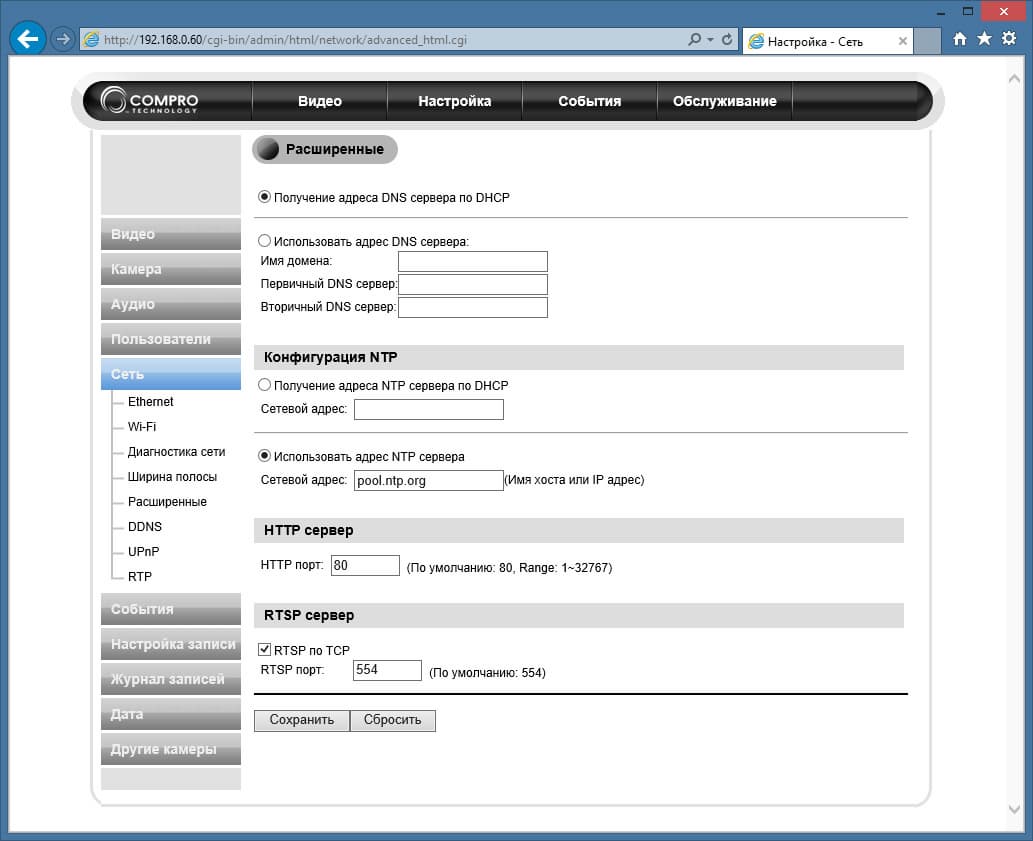

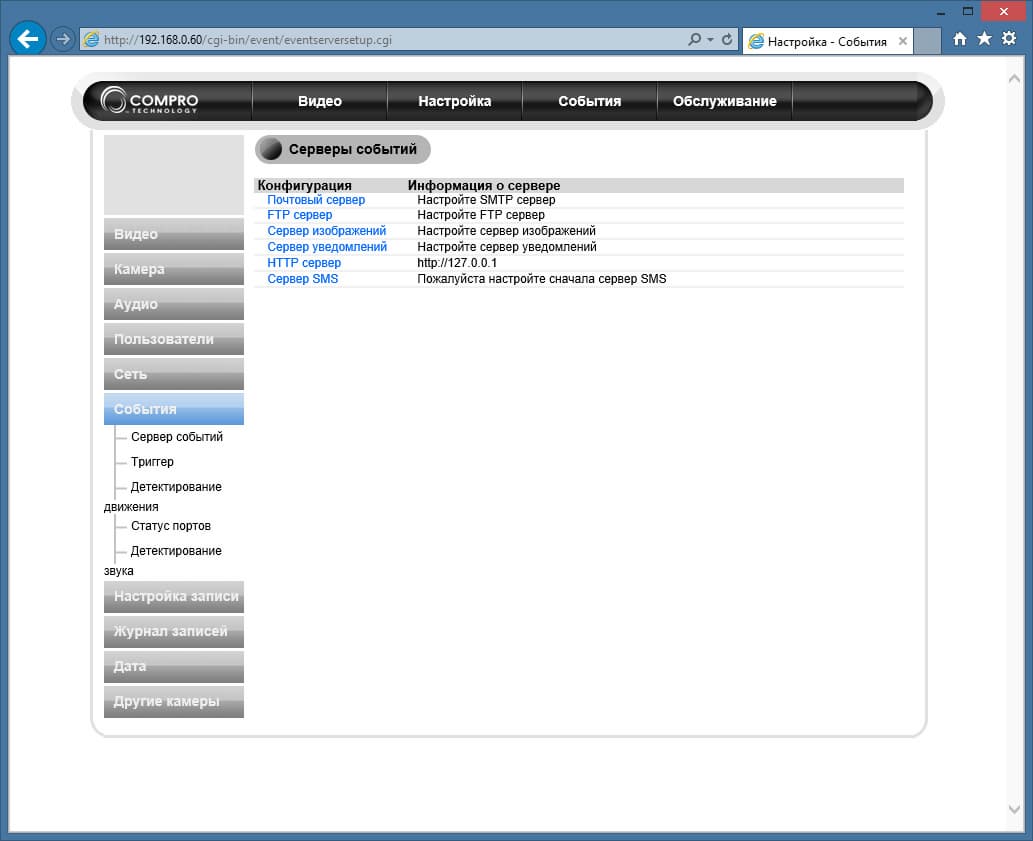

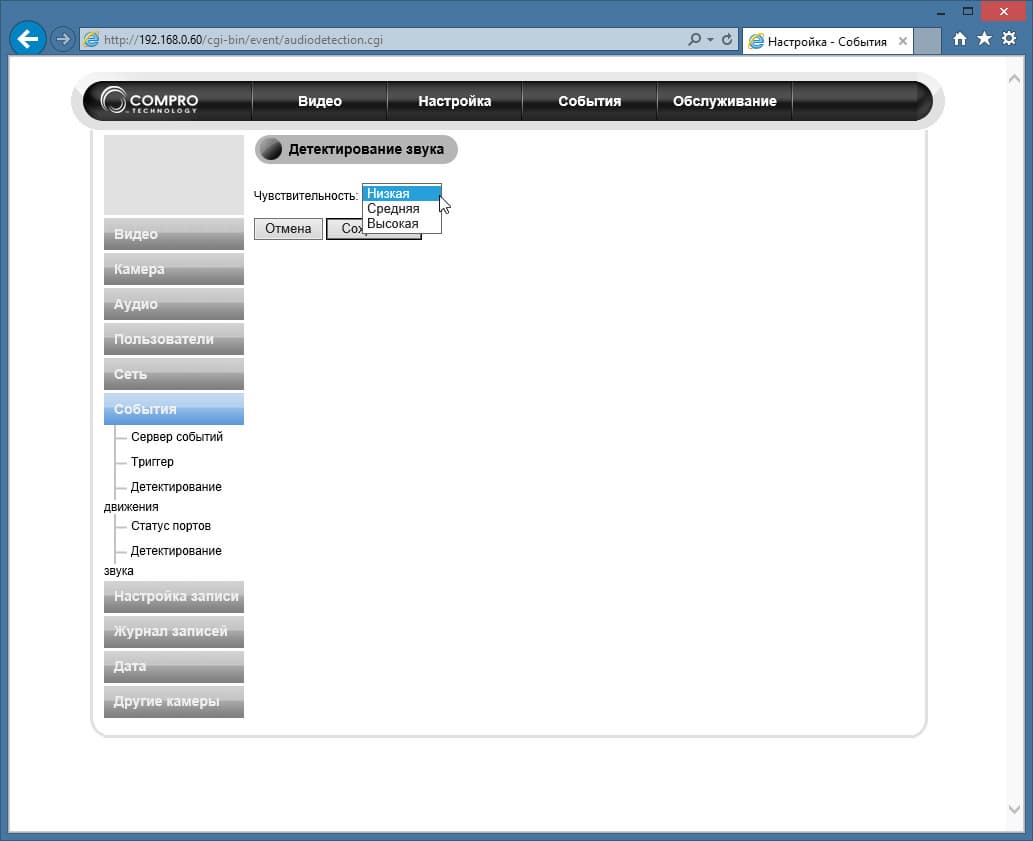

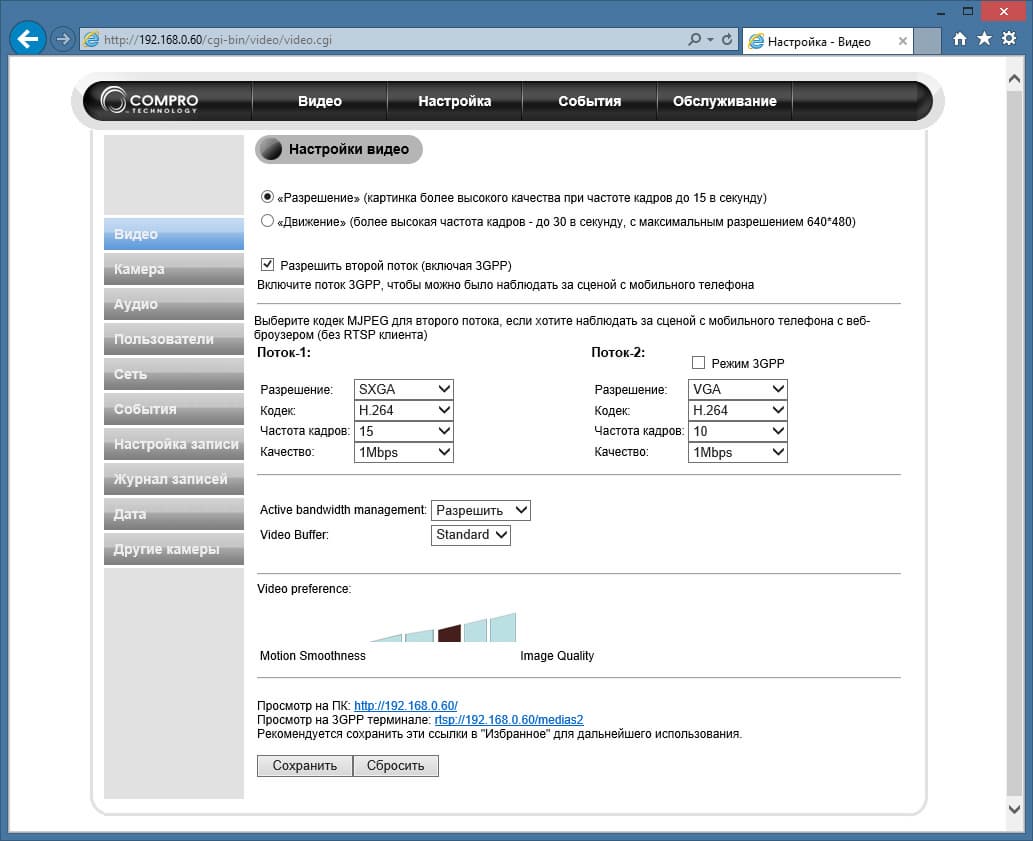

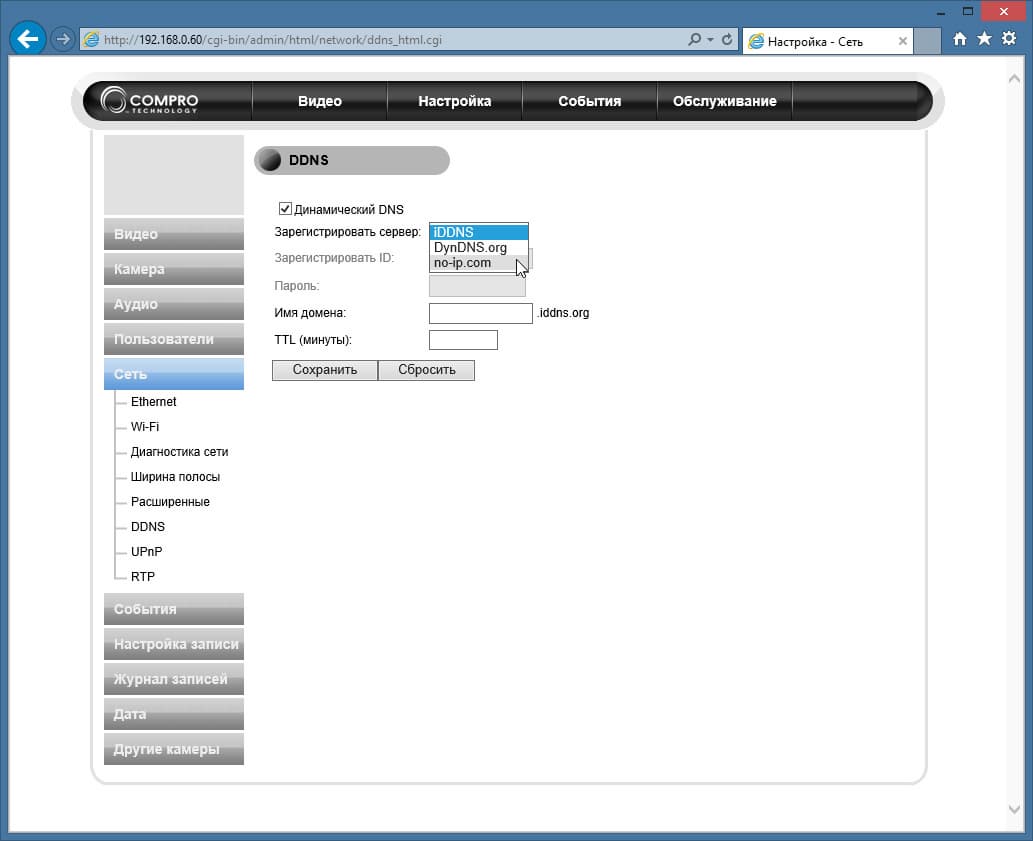

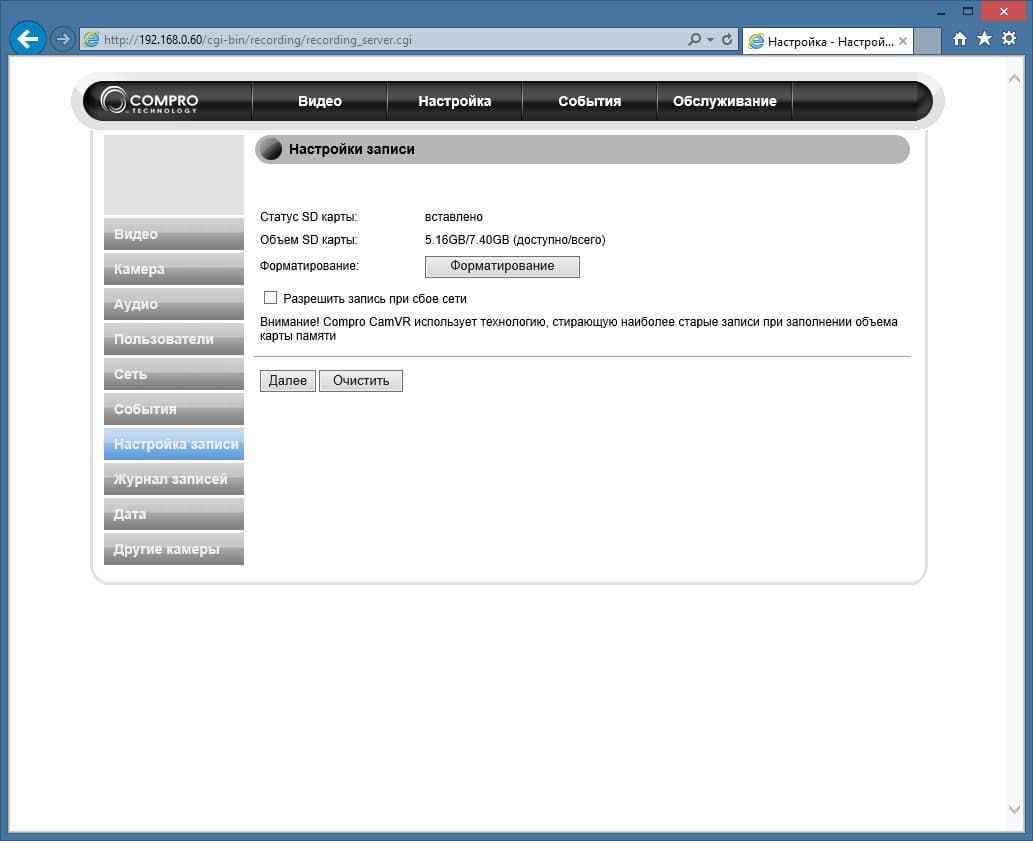

Эти настройки традиционно разбиты на множество подразделов, в которых изменяются параметры видеокадра, сетевого подключения, создаются серверы для будущей отправки оповещений о событиях или записи этих событий, настаиваются детекторы движения и звука, а также ведется анализ журнала событий с возможностью скачивания записанных на карту памяти роликов.

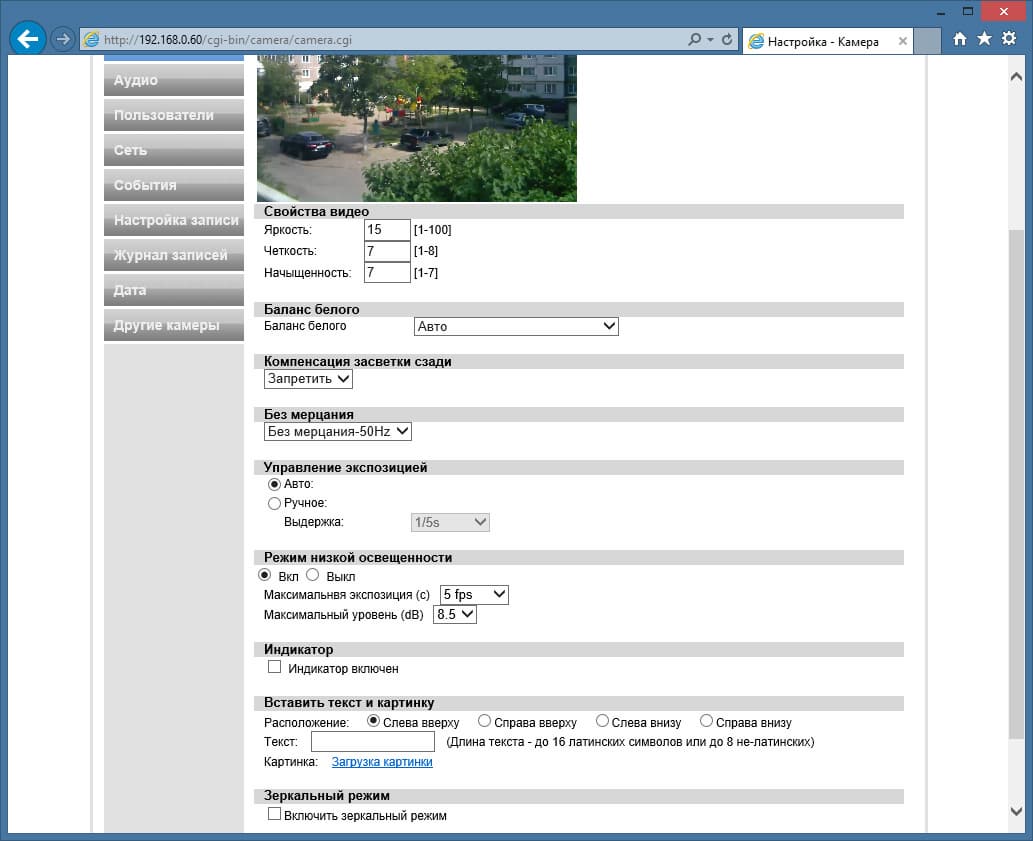

Параметры видеокадра: яркость, резкость, насыщенность, баланс белого, изменение кратности выдержки в целях устранения мерцания источников света, экспозиция, уровень усиления, добавление текста или логотипа, переворот картинки Сетевые настройки состоят из параметров подключения Ethernet, диагностики текущего соединения, выбора сервиса, который предоставляет динамический DNS (поддерживаются DynDNS.org и no-ip.com) Расширенные сетевые настройки позволяют изменить способ получения адреса DNS, изменить номера используемых портов для HTTP и RTSP В пункте Серверы событий имеется возможность добавить и изменить параметры таких серверов, как почтовый, SMTP. FTP и других ресурсов
IP-камера наблюдения Compro TN65
IP-камера наблюдения Compro TN65
IP-камера наблюдения Compro TN65
IP-камера наблюдения Compro TN65

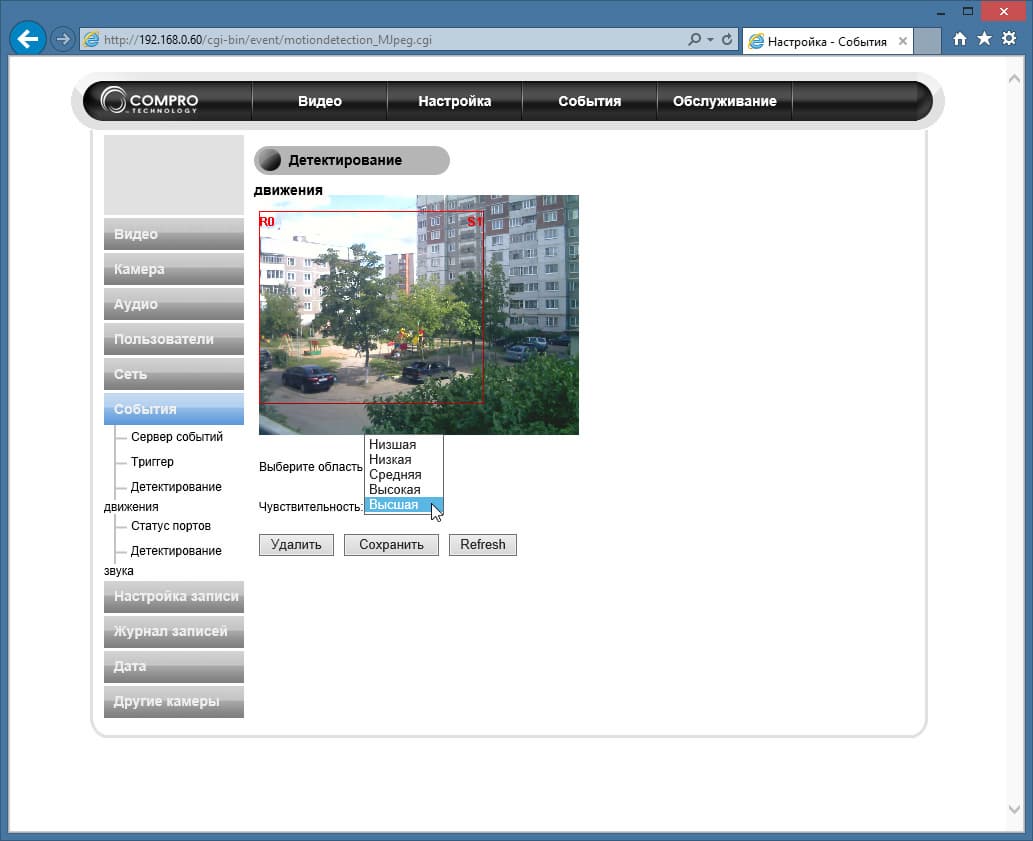

Детектор движения предполагает анализ до трех зон (областей) кадра одновременно, каждая область может иметь разные настройки чувствительности детектора Чувствительность детектора звука настраивается в пределах трех предустановок: низкая, средняя и высокая Состояние подсоединенной вставленной в слот карты памяти можно увидеть в пункте Настройка записи Журнал событий дает возможность загрузить выбранные видеоролики на диск компьютера
IP-камера наблюдения Compro TN65
IP-камера наблюдения Compro TN65
IP-камера наблюдения Compro TN65
IP-камера наблюдения Compro TN65

Такой способ настройки камеры предполагает ее эксплуатацию как самостоятельного объекта видеонаблюдения, который может оповещать о событиях через почту и другие средства связи. Вместе с этим, камера параллельно будет работать и с облачным сервисом C4Home.

Наконец, четвертый способ управления камерой. Он же самый сложный и затратный в том плане, что для его осуществления потребуется отдельный ПК, причем работающий постоянно, в режиме 24/7. Это имеет смысл делать лишь в случаях, когда организуется многокамерная система наблюдения, функционирующая в офисе, магазине и т. д. Для создания такой системы потребуется установить на ПК программу ComproView. Данное приложение снабжено пошаговым мастером настройки камер, включенных в локальную сеть, для объединения их в единый кластер.

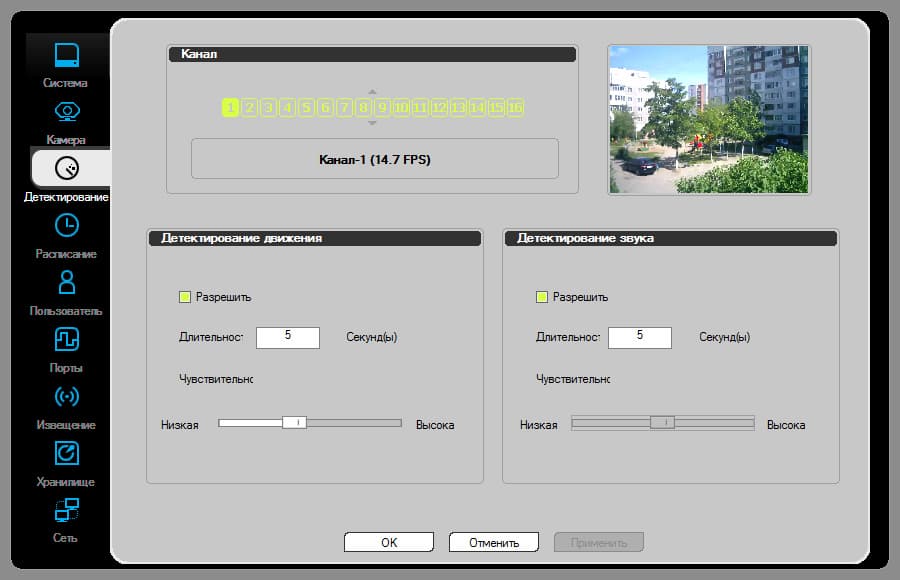

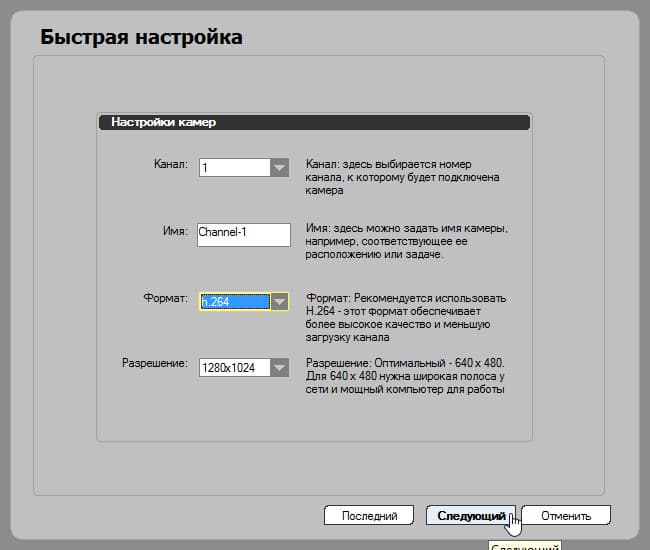

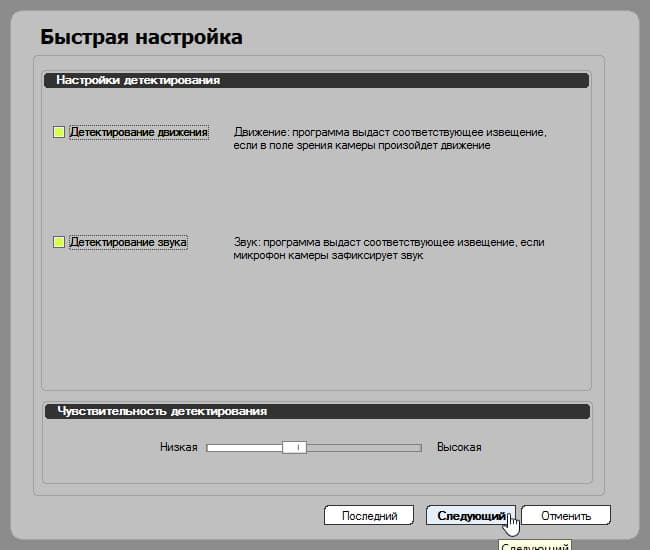

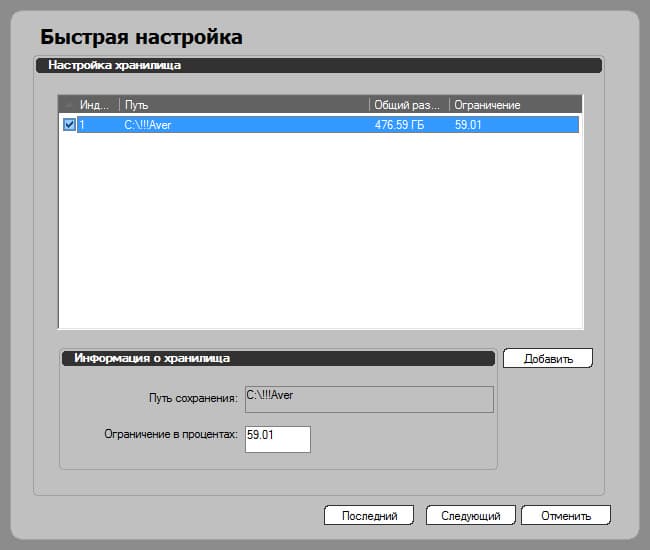

Поиск камеры в локальной сети Настройка видеопотока Активация детектора движения и звука Выбор папки на диске для записи и хранения видеоархива
IP-камера наблюдения Compro TN65
IP-камера наблюдения Compro TN65
IP-камера наблюдения Compro TN65
IP-камера наблюдения Compro TN65

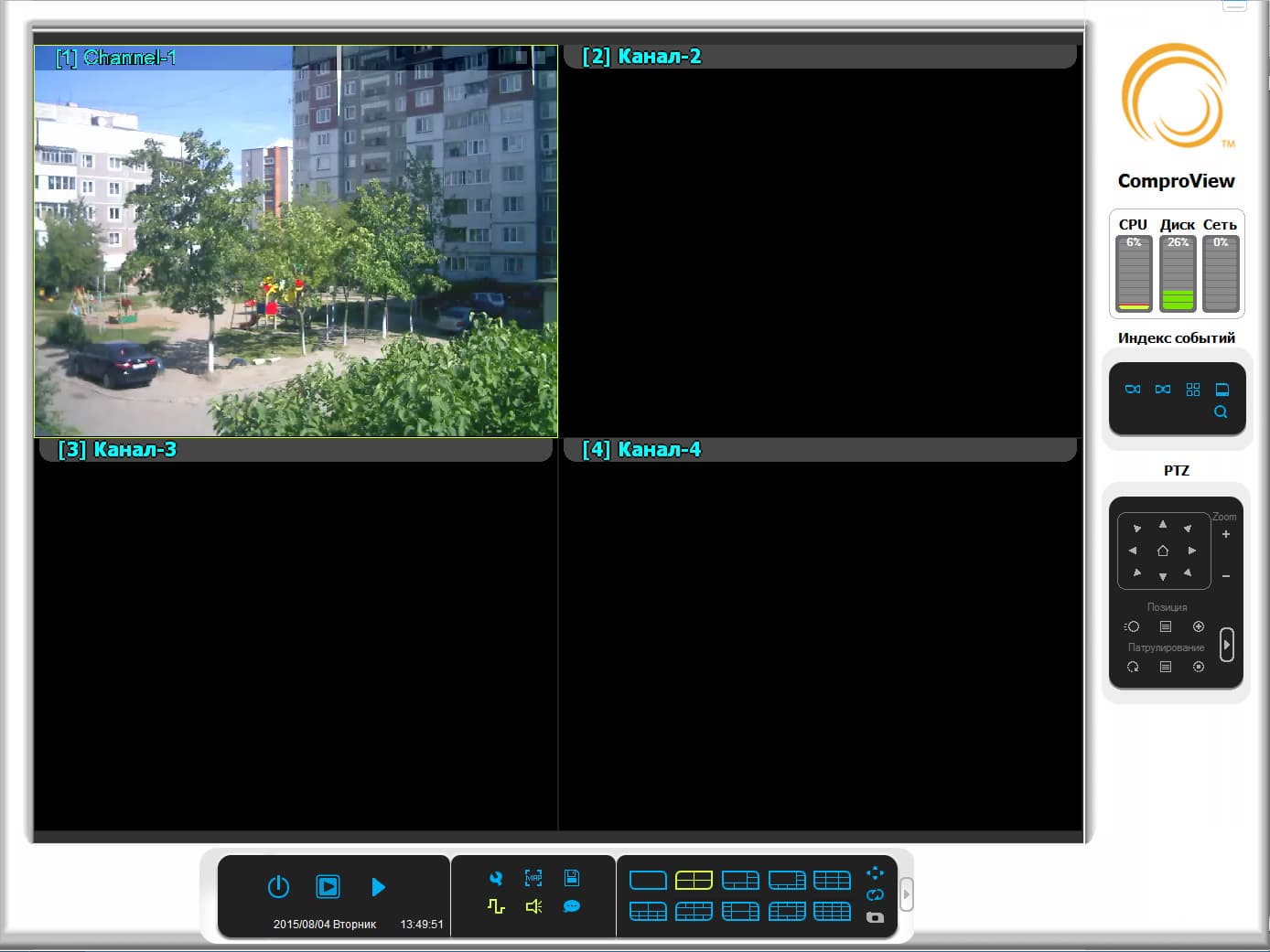

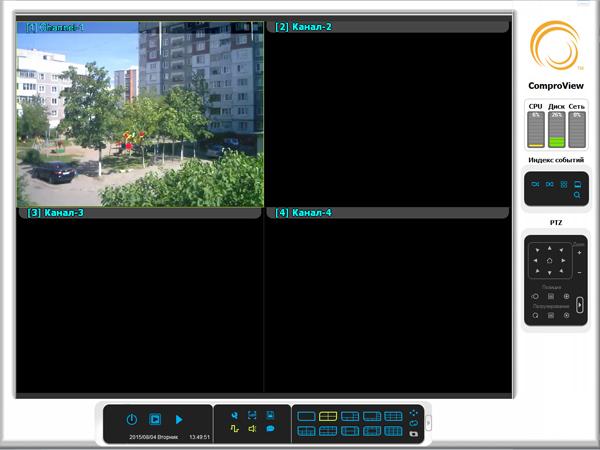

Главное окно приложения имеет фиксированные размеры с неизменяемыми границами окон, имеющиеся здесь инструменты стандартны для любой системы наблюдения.

IP-камера наблюдения Compro TN65

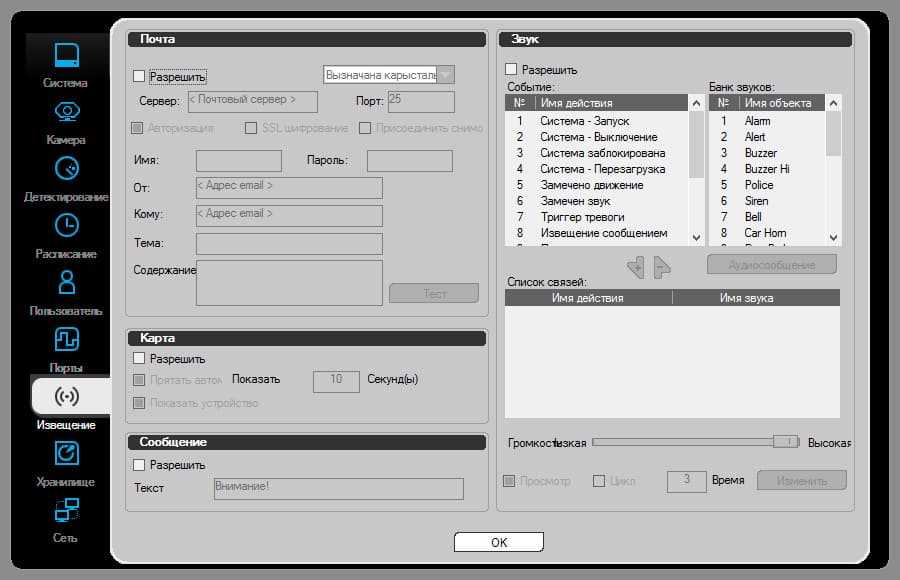

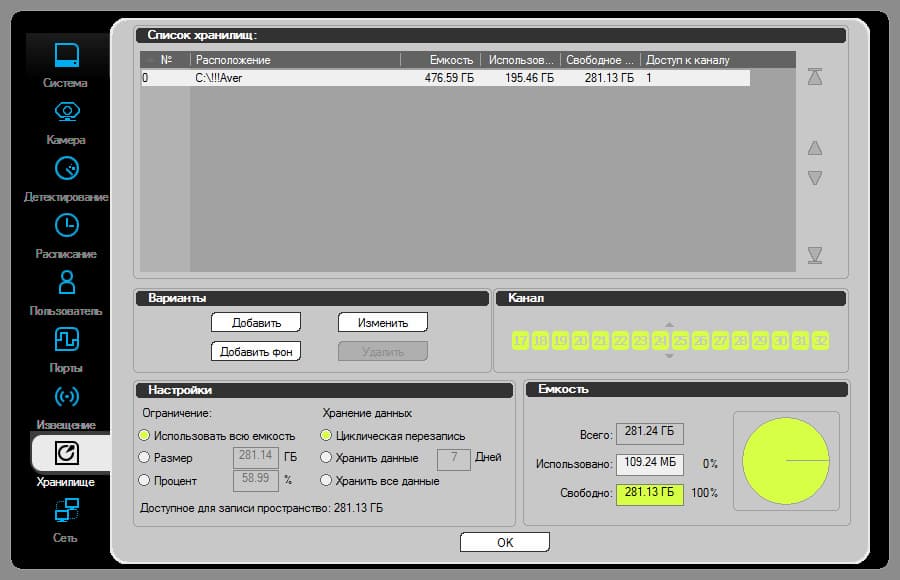

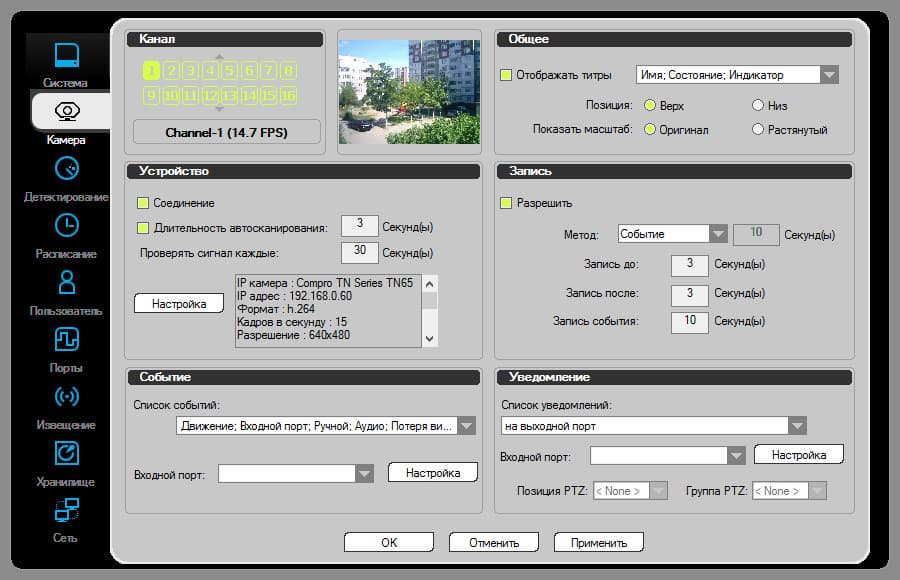

Настройки программы гораздо более глубоки, нежели имеющиеся в мобильном приложении или даже на веб-страничке самой камеры. Правильно, ведь здесь используются ресурсы не камеры, а ПК.

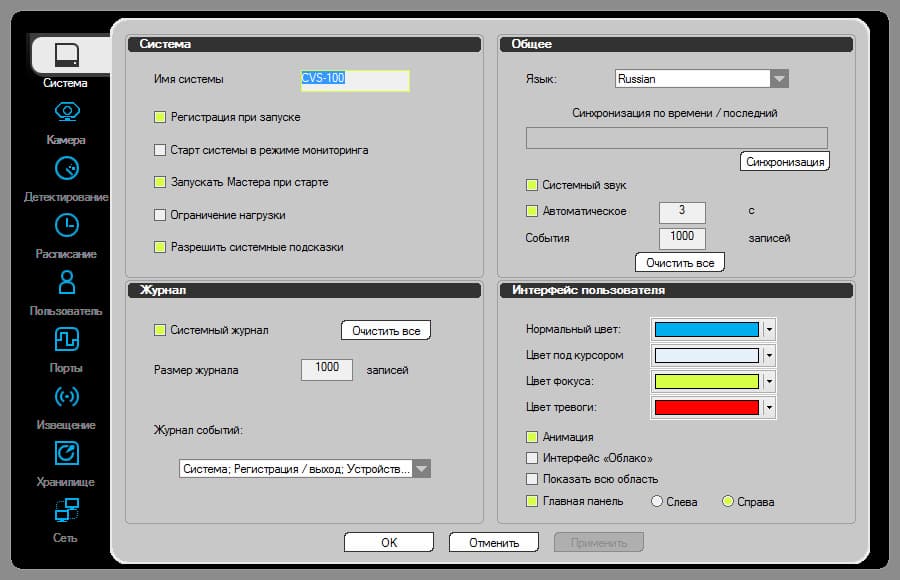

Общие настройки, включающие также частичное изменение цветовой гаммы интерфейса Настройка подключенных камер: реакция на события, порядок и способ подачи уведомлений Настройка детекторов видео и звука. В отличие от настроек, предоставляемых веб-интерфейсом самой камеры, здесь отсутствует возможность задать зоны (области) для анализа
IP-камера наблюдения Compro TN65
IP-камера наблюдения Compro TN65
IP-камера наблюдения Compro TN65

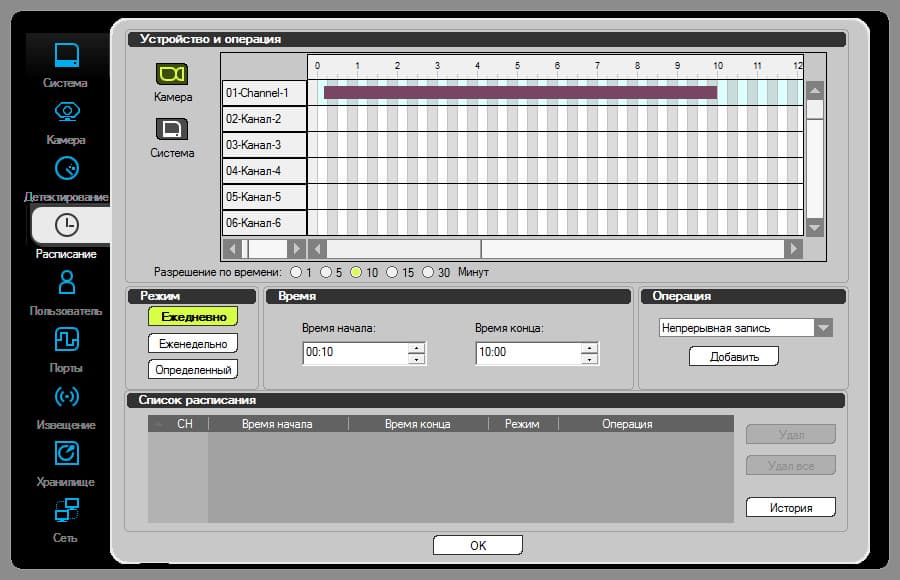

изменение расписания записи для каждой камеры. Если наблюдение определенной камерой в какое-то время суток не требуется, его можно деактивировать Настройка извещений о событиях: e-mail, всплывающее сообщение, заданный звук Настройка архивной папки. Здесь можно добавлять папки и диски, изменять их емкость, а также способ записи
IP-камера наблюдения Compro TN65
IP-камера наблюдения Compro TN65
IP-камера наблюдения Compro TN65

Очевидно, что данный программный комплекс превращает компьютер в сервер видеонаблюдения, который может обрабатывать и хранить запись с нескольких камер (программа предусматривает до 32 каналов). Как уже говорилось, такая система вряд ли потребуется в обычной квартире. Скорее всего, подобное решение может быть востребовано при организации наблюдения в офисе, магазине, или достаточно большом домовладении.

Качество

Пройдя настройки камеры, мы попутно изучили и ее функциональность: аппарат способен работать как самостоятельно, так и в составе комплекса видеонаблюдения под управлением сервера, роль которого играет ПК с работающей программой ComproView.

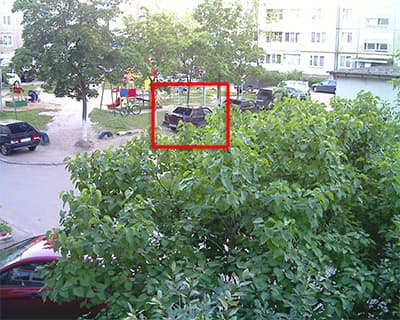

Теперь изучим способность камеры фиксировать мелкие детали, попадающие в кадр. Или, проще говоря, оценим разрешающую способность аппарата. Эта способность, как известно, не имеет ничего общего с размером кадра, который определяется количеством пикселей по горизонтали или вертикали.

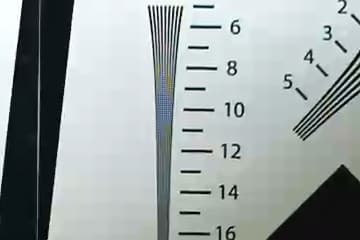

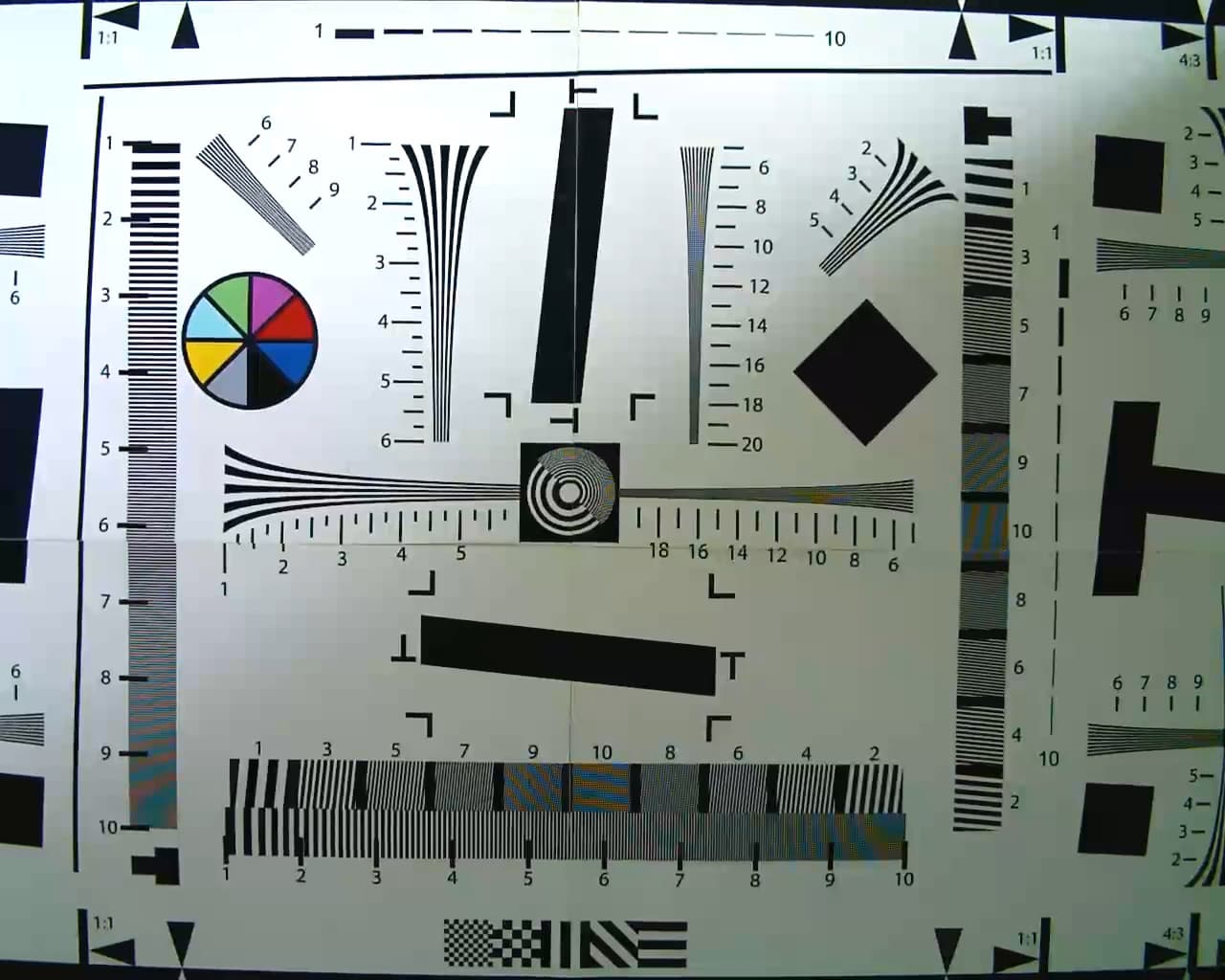

Разрешающая способность любой камеры обычно измеряется посредством съемки тестовой таблицы (миры), при этом существует правило: таблицей нужно закрыть весь кадр. Небольшие отклонения допускаются, однако погрешность не должна превышать разумных пределов. В данном случае такой способ нам подходит, так как объектив камеры не отличается излишней широкоугольностью, а минимальное расстояние фокусировки может варьироваться путем механического изменения фокуса.

IP-камера наблюдения Compro TN65

Несмотря на микроскопическую оптику камеры, небольшой размер кадра и грубоватый характер кодирования, можно отметить довольно высокую разрешающую способность аппарата: она достигает 750-800 условных ТВ-линий по горизонтали. Это очень неплохой результат для бытового аппарата с недорогой оптикой и мелкой матрицей.

Что касается качества кодирования — оно действительно оставляет желать лучшего. Пикселизация, усеивающая кадр, говорит о явном недостатке битрейта. Все так и есть, максимальный битрейт при записи составляет лишь 3 Мбит/с, что в несколько раз меньше требуемого для кадра с таким размером, если сравнивать с обычными видеокамерами.

Но ведь рассматриваемый аппарат решает совсем другие задачи, единственной его целью является фиксация и сохранение видеопотока с условием жесткой экономии битрейта. Что и выполняется с той или иной степенью качества.

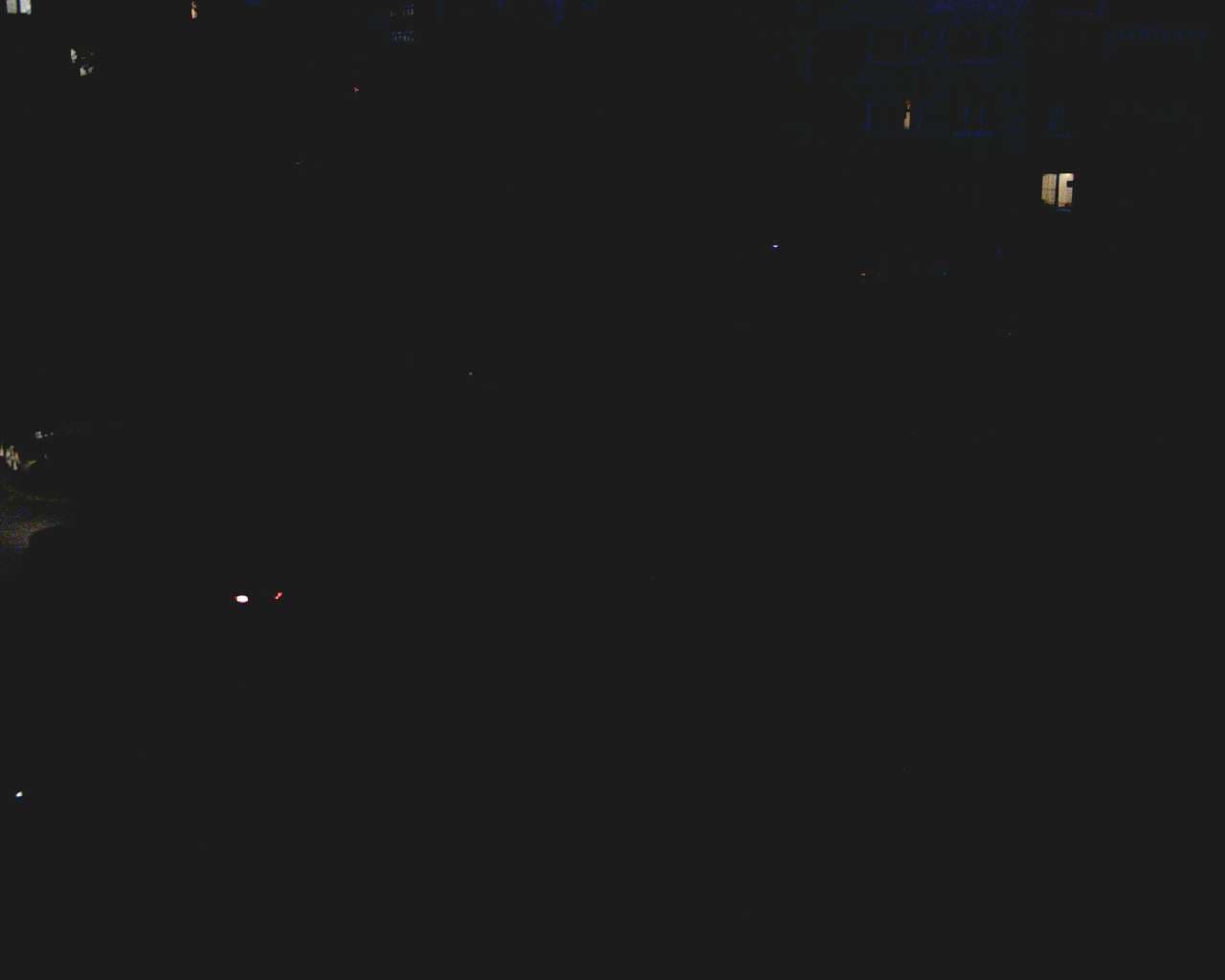

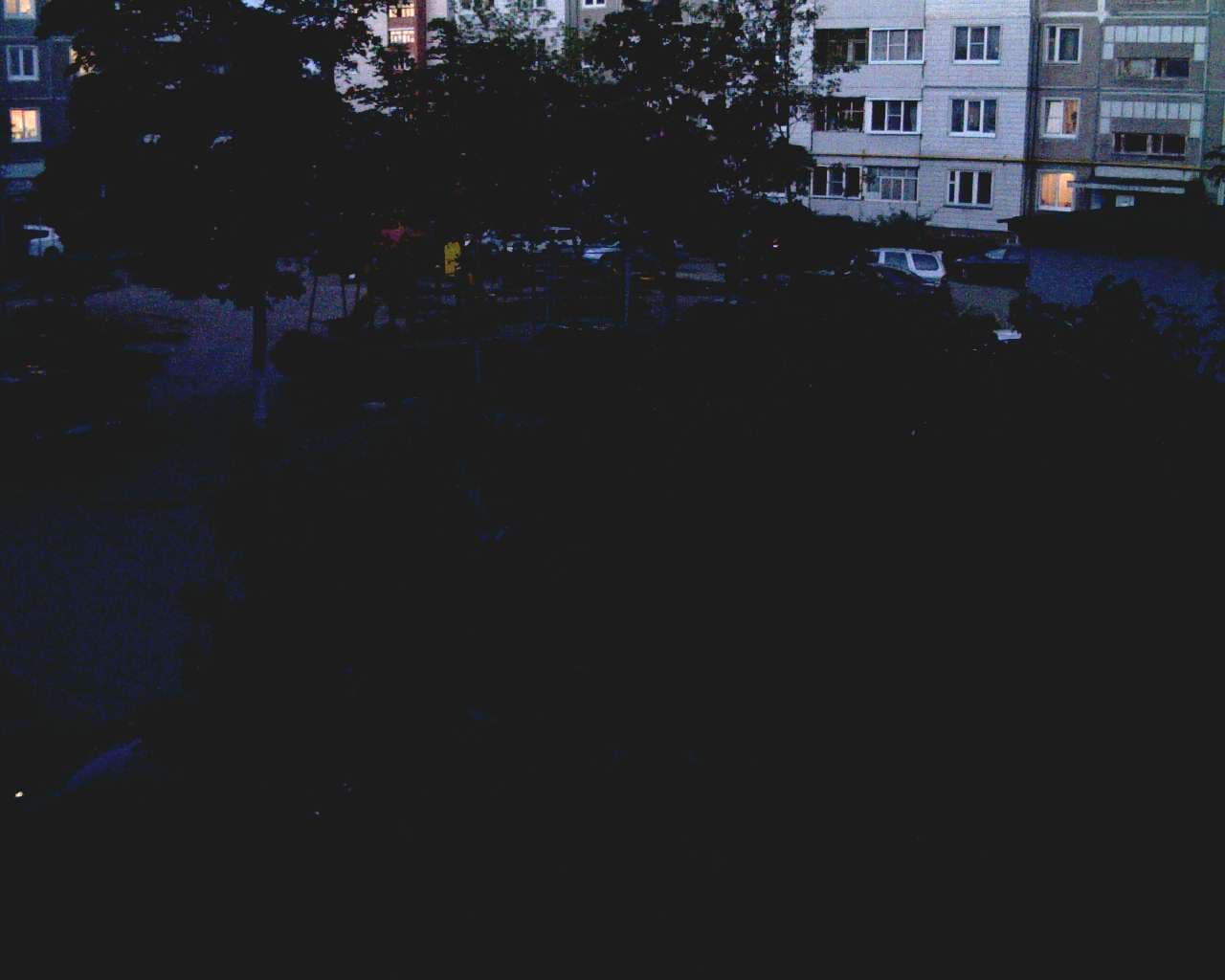

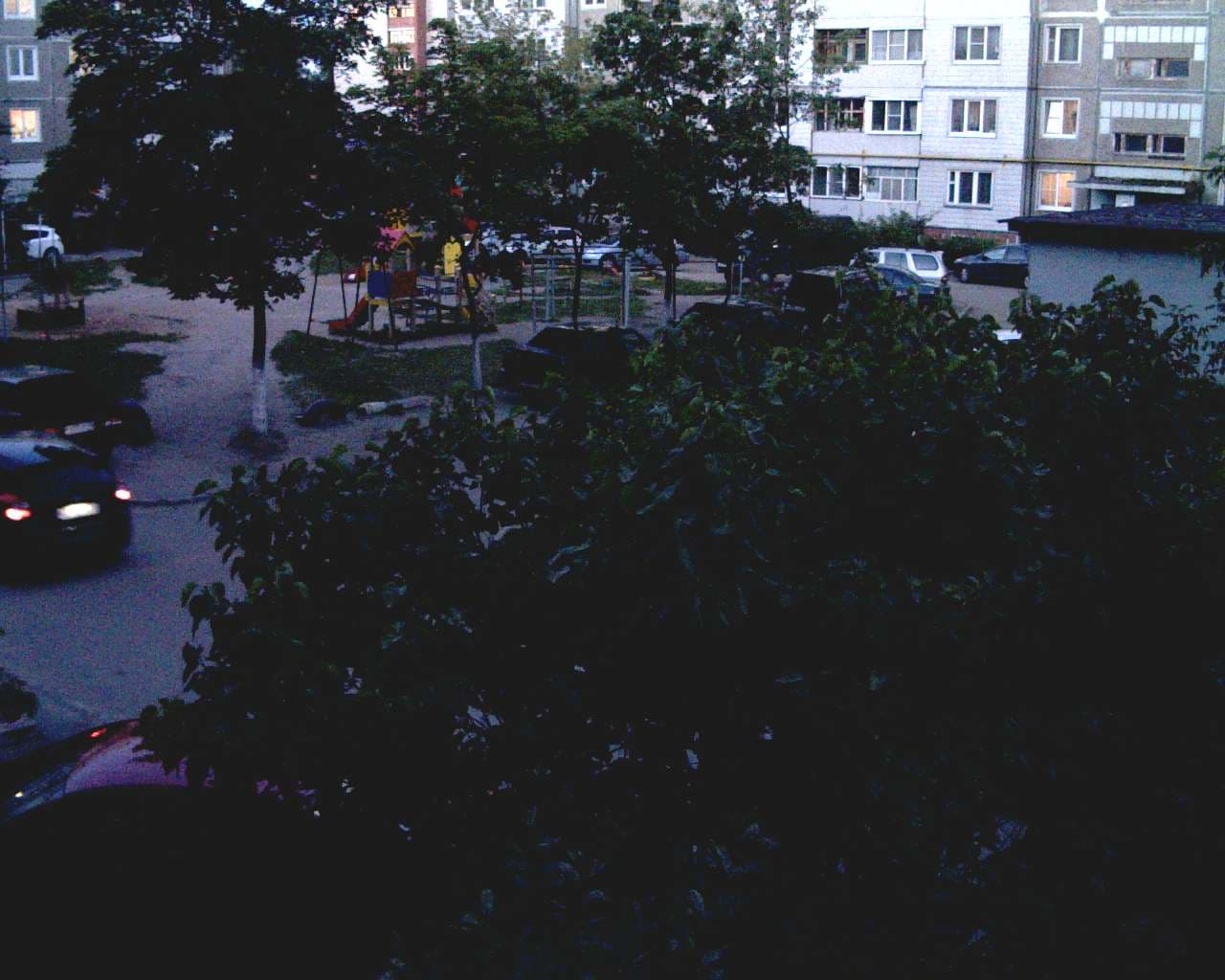

Рассмотрим поведение аппарата в различных условиях освещенности. Чувствительность камеры наблюдения, при отсутствии у нее встроенной подсветки либо системы инфракрасного ночного видения — это важнейшая характеристика, ключевым образом влияющая на применимость устройства в житейских неидеальных ситуациях. На серии стоп-кадров, снятых вечером через некоторые промежутки времени, видно, как вместе со снижением освещенности в кадре появляется цветной шум. Имеющаяся система шумоподавления чуть-чуть снижает его уровень, но при этом теряется детализация. Чувствительность камеры невысока: даже в полутьме, когда глаз все еще распознает объекты, камера оказывается абсолютно слепой. Для самостоятельного изучения стоп-кадров можно скачать их полные версии:

IP-камера наблюдения Compro TN65
IP-камера наблюдения Compro TN65
IP-камера наблюдения Compro TN65
IP-камера наблюдения Compro TN65
IP-камера наблюдения Compro TN65
IP-камера наблюдения Compro TN65
IP-камера наблюдения Compro TN65

При изучении этих изображений можно отметить такой дефект, как небольшая расфокусировка изображения в левой части кадра. Скорее всего, мы слишком перестарались, настраивая фокус камеры плоскогубцами. Однако иначе не получалось: настроечное кольцо вращается слишком туго.

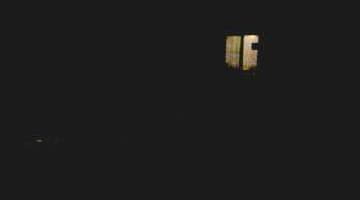

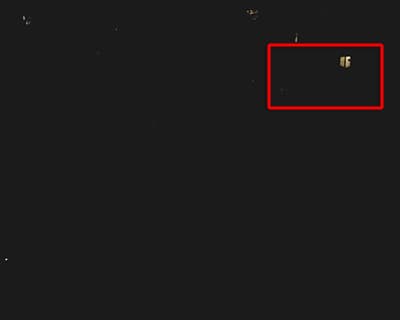

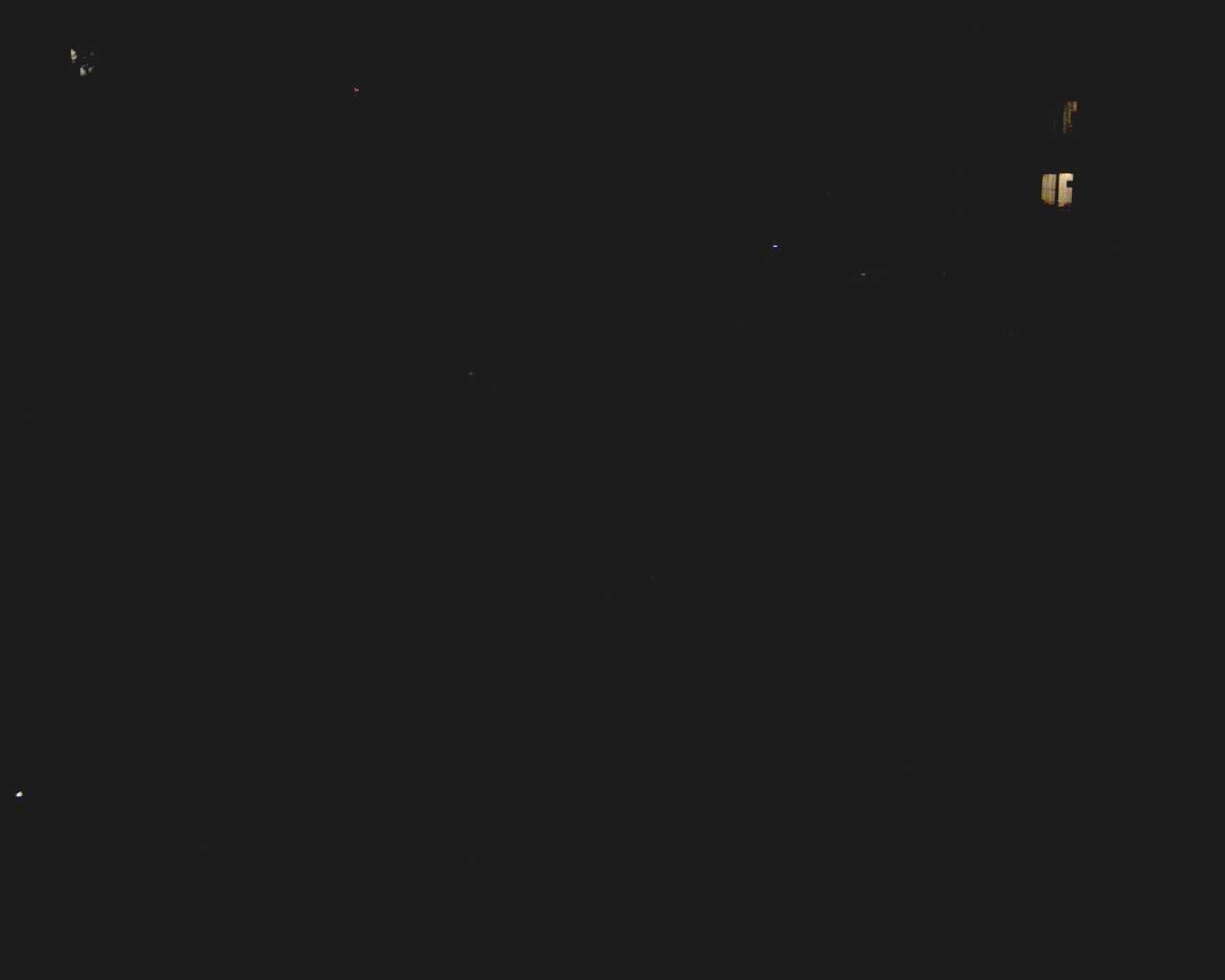

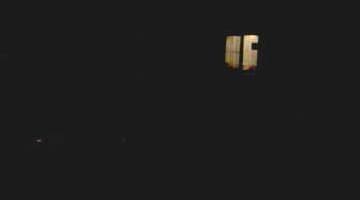

Имеющийся в камере режим усиления не оказывает никакого эффекта, если освещенность фиксируемой сцены критически низка.

IP-камера наблюдения Compro TN65

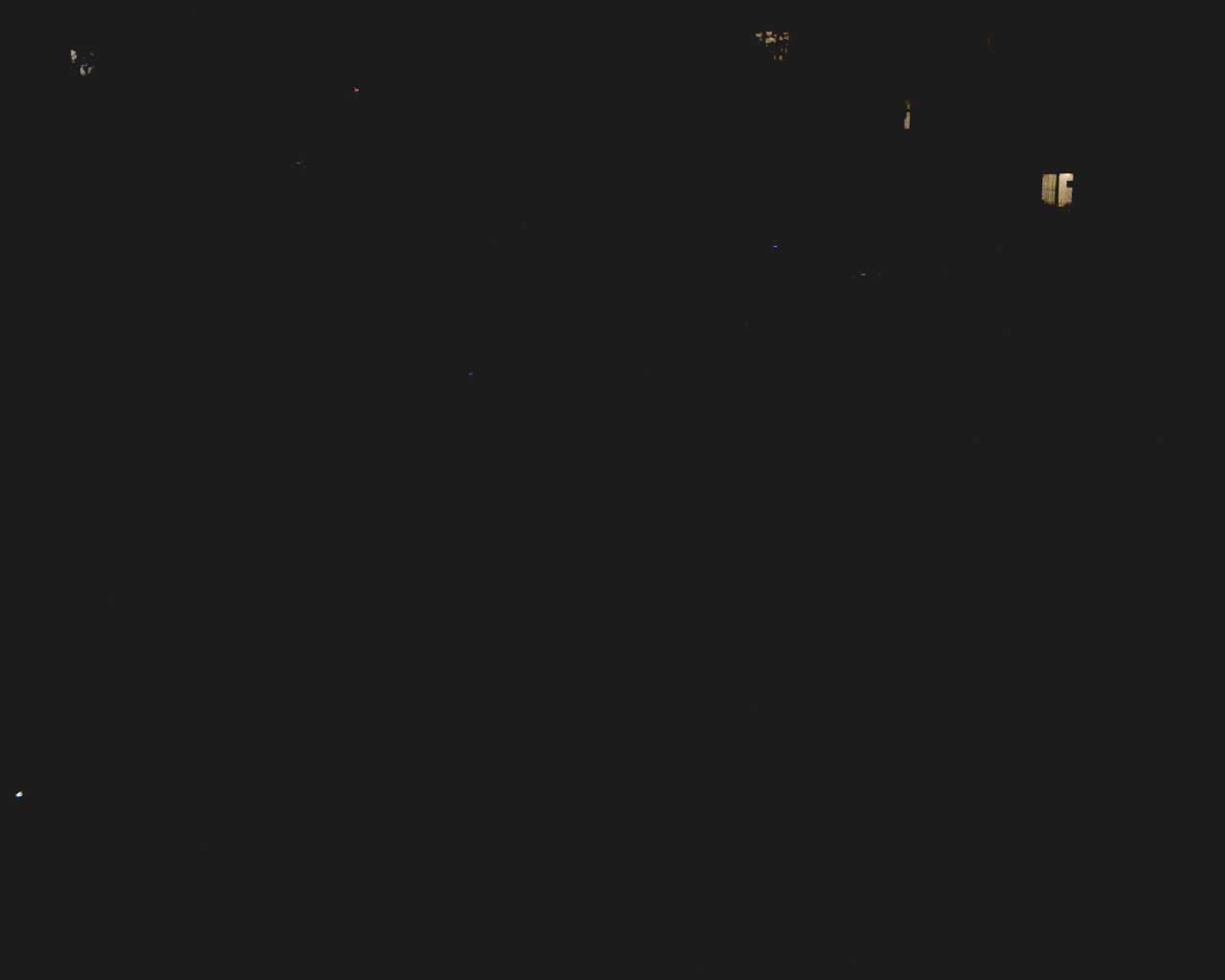

Усиление выключено Усиление включено
IP-камера наблюдения Compro TN65
IP-камера наблюдения Compro TN65

Выводы

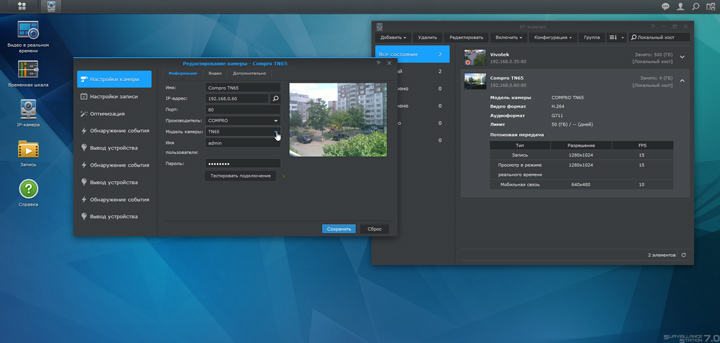

Рассмотренный аппарат легко интегрируется в существующие системы видеонаблюдения сторонних разработчиков. Например, во время тестирования эта камера несколько дней работала в паре с домашним сетевым накопителем Synology. Как видим, в настройках Surveillance Station, в пункте Модель камеры, отыскалась и наша TN65.

IP-камера наблюдения Compro TN65

Камера, помимо регулярной отправки видеоданных на сетевое хранилище Synology, успевала записывать эти же ролики на свою карту памяти, закачивать стоп-кадры событий в облако DropBox, отправлять их же по электронной почте на указанный адрес, а вдобавок еще и работать с фирменным облачным сервисом C4Home, который позволяет наблюдать за происходящим посредством мобильных устройств и отсылает Push-уведомления на смартфон или планшет.

Из минусов аппарата можно отметить такие особенности, как недостаточно широкий угол обзора, отсутствие встроенного Wi-Fi-адаптера и возможности подключить внешний, отсутствие подсветки или режима ночного инфракрасного видения (впрочем, две последних проблемы успешно решаются в других моделях IP-камер Compro, где все эти функции имеются).

C плюсами проще. Это довольно высокая разрешающая способность камеры, ее универсальность, широкий выбор настроек, наличие шустрого мобильного приложения с полезной облачной функциональностью.
