Обзор блока питания Chieftec Power Smart GPS-1450C с гибридной системой охлаждения

Средняя цена
Розничные предложения

Описание

Мы уже знакомились с представителями серии Power Smart компании Chieftec ранее, это были модели GPS-650C и GPS-750C, которые оставили хорошее впечатление. Сегодня же нам предстоит познакомится со старшей моделью данной серии — GPS-1450C, которая также производится в сотрудничестве с компанией CWT.

Причины приобретения источников питания подобной мощности мы в этом материале рассматривать не будем, однако подразумевается, что такие блоки питания приобретают для мощных систем с несколькими видеокартами (от двух штук).

В отличие от младших моделей серии, Chieftec GPS-1450C имеет гибридную систему охлаждения, что позволяет этому блоку питания в некоторых случаях функционировать с выключенным вентилятором.

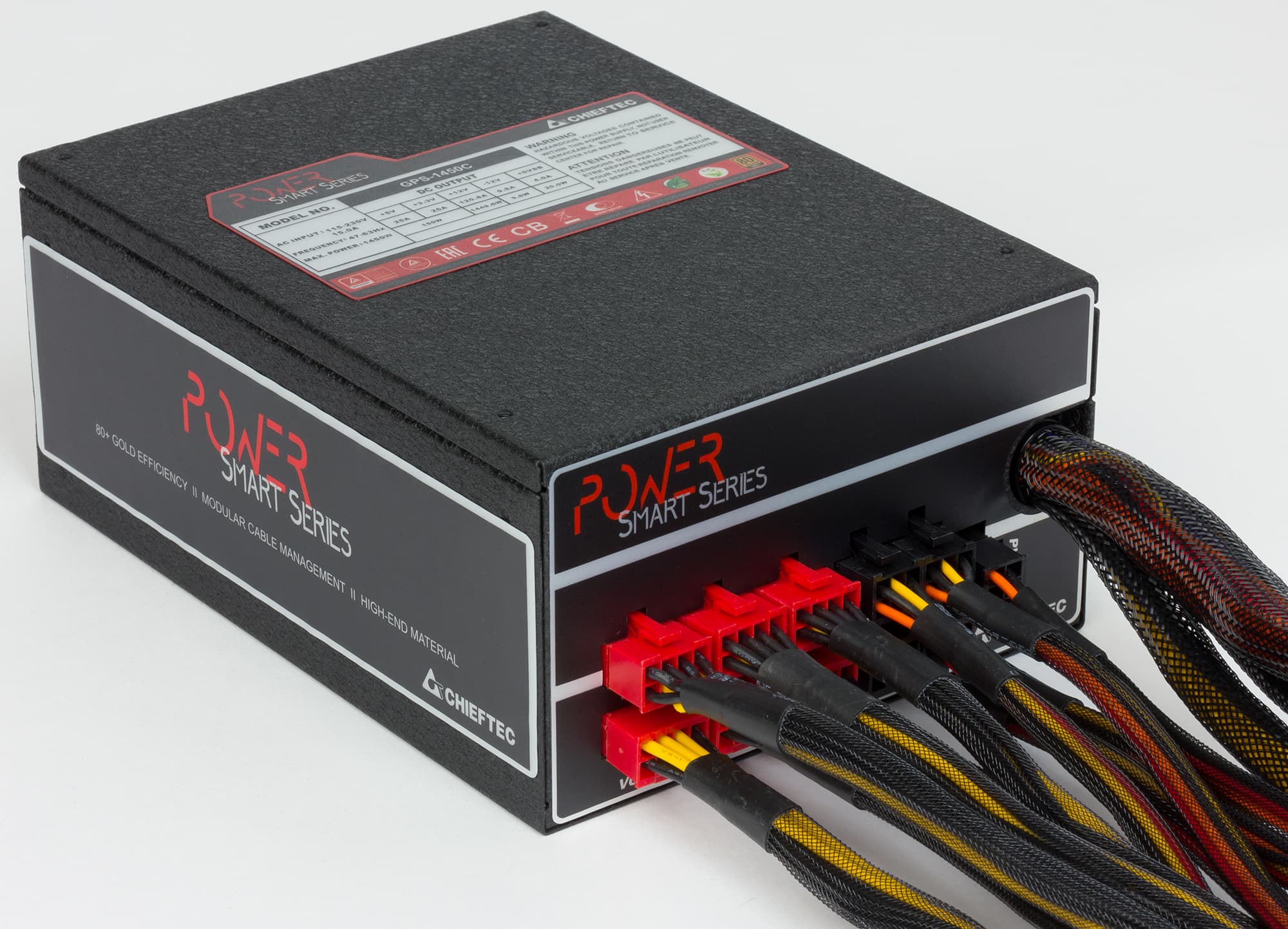

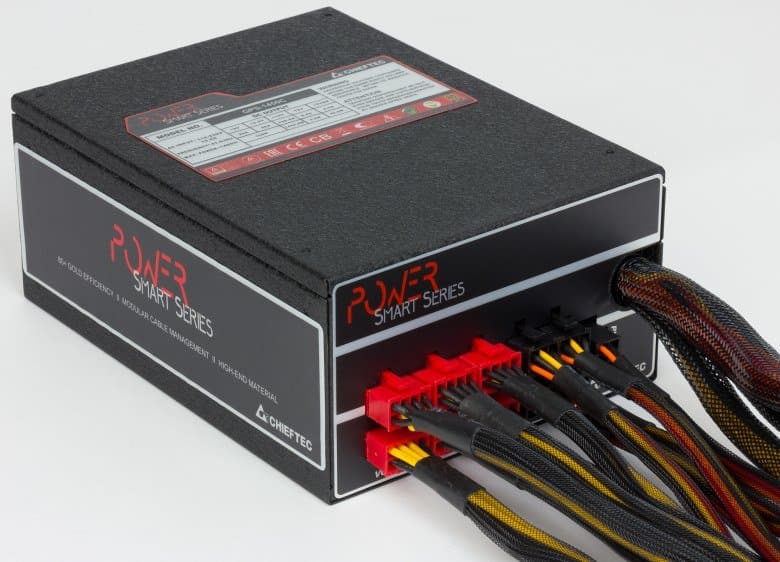

Поставляется БП в достаточно удобной упаковке для розничной продажи, которая представляет собой габаритную картонную коробку с полиграфией в черно-красных тонах, что выглядит свежо. Во всяком случае, такой вариант оформления гораздо привлекательнее, чем у обычных серий Chieftec.

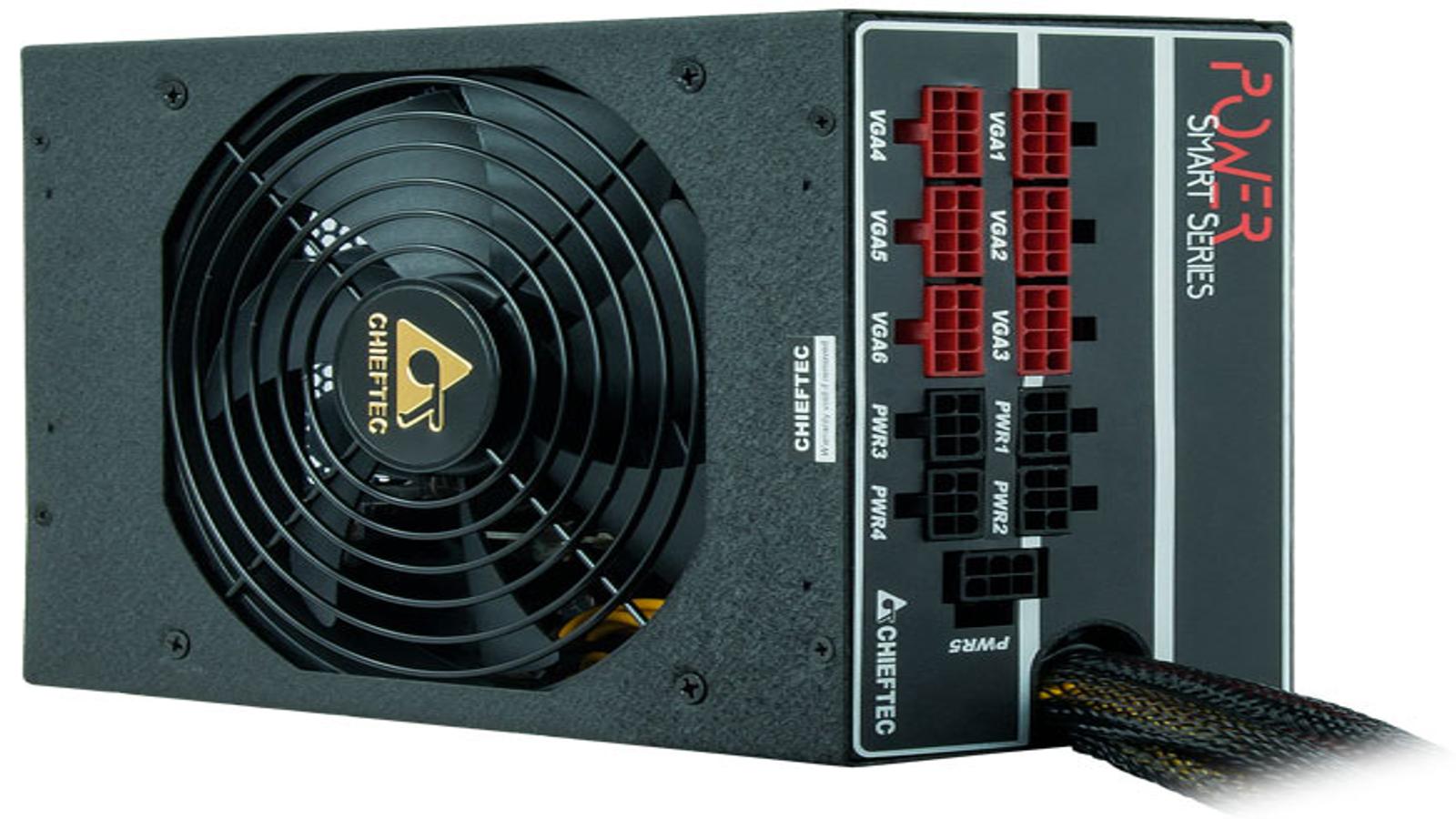

Блок питания выполнен в корпусе с матовым покрытием черного цвета, которое имеет крупную фактуру, что обеспечивает высокую устойчивость к появлению отпечатков пальцев и царапин. Длина корпуса составляет 200 мм, дополнительно потребуется не менее 15 мм для размещения подключенных разъемов, поэтому стоит рассчитывать на установочный размер около 220 мм.

Характеристики

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 1449,6 Вт. Соотношение мощности по шине +12VDC и полной мощности практически равно 1, что, разумеется, является отличным показателем.

Провода и разъемы

Наименование разъема Количество разъемов Примечания
24 pin Main Power Connector 1 разборный
4 pin 12V Power Connector
8 pin SSI Processor Connector 2 разборные
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector 10 разборные
4 pin Peripheral Connector 3
15 pin Serial ATA Connector 12 на 4 шнурах
4 pin Floppy Drive Connector 1 через переходник

Длина проводов до разъемов питания

  • до основного разъема АТХ — 50 см
  • до процессорного разъема 8 pin SSI — 53 см
  • до процессорного разъема 8 pin SSI — 53 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см
  • до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см, плюс еще 15 см до второго такого же разъема
  • до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см, плюс еще 15 см до второго такого же разъема
  • до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см, плюс еще 15 см до второго такого же разъема
  • до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см, плюс еще 15 см до второго такого же разъема
  • до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
  • до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
  • до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
  • до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
  • до первого разъема Peripheral Connector («молекс») — 55 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема, плюс еще 15 см до разъема питания FDD

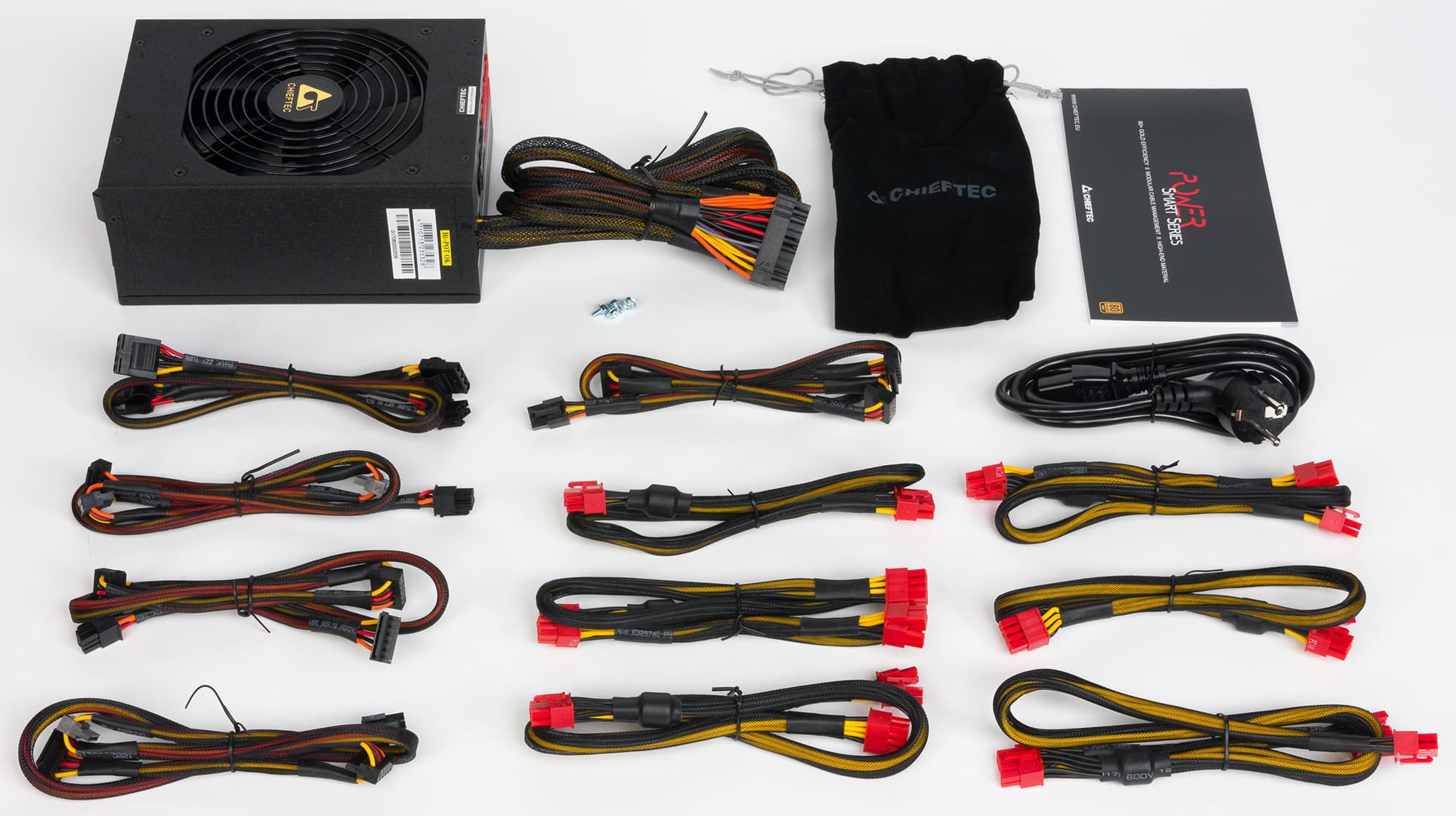

Все без исключения провода являются модульными, то есть их можно снять, оставив лишь те, которые необходимы для конкретной системы.

Длина проводов тут не самая большая, а до разъема питания процессора она составляет всего лишь 53 сантиметра, что в случае больших и высоких корпусов будет затруднять сборку. С учетом конструкции современных корпусов, имеющих развитые системы скрытой прокладки проводов, хотя бы один из шнуров вполне можно было сделать длиной 75-80 см, чтобы обеспечить максимальное удобство при сборке системы.

Количество разъемов для подключения компонентов внутри системного блока позволяет обеспечить питанием почти любую систему: 5 видеокарт и 12 накопителей можно подключить сразу при помощи стандартного комплекта поставки.

Внутреннее устройство

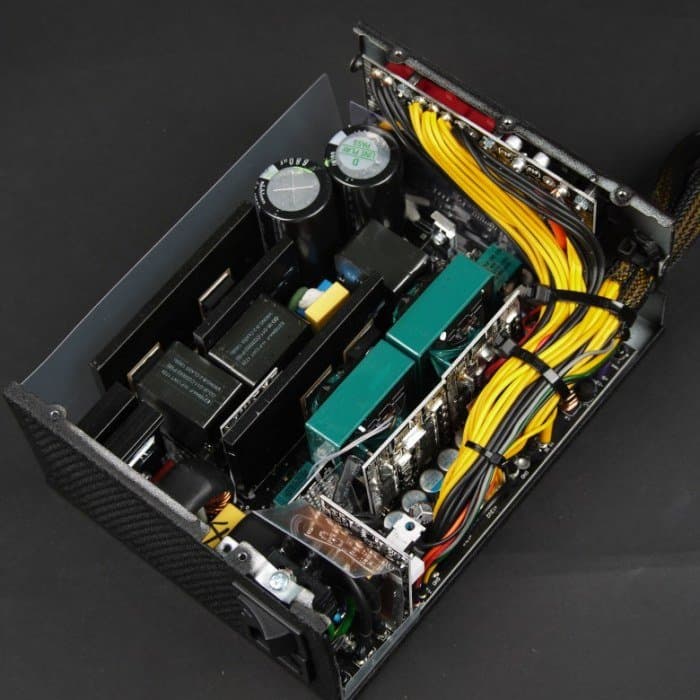

Элементы корректора коэффициента мощности и основного инвертора размещены на вполне стандартных радиаторах, представляющих собой пластины. Толщина основания радиаторов составляет около 6 мм. Элементы синхронного выпрямителя располагаются на дочерних платах, установленных вертикально. Импульсные источники питания на основе преобразователей постоянного тока напряжений +3.3VDC и +5VDC располагаются на плате с выходными разъемами, что несколько затруднит теплоотвод от данного узла.

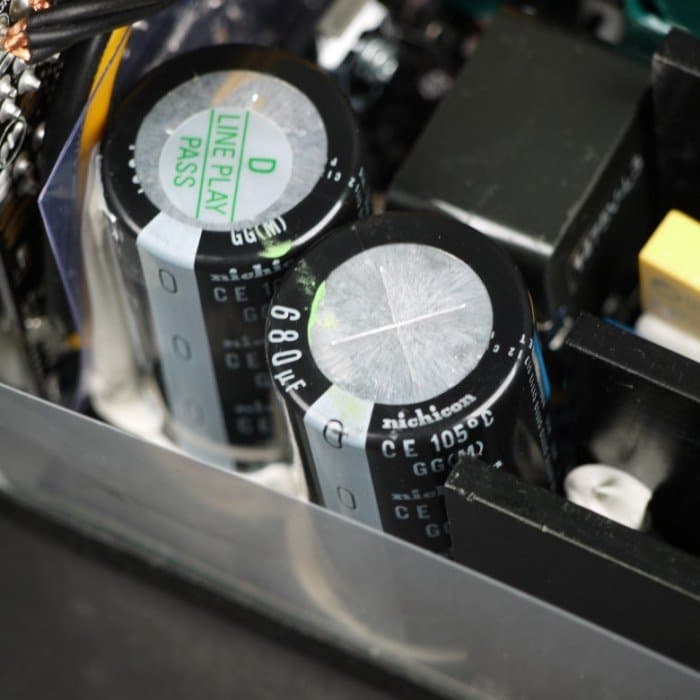

Конденсаторы в блоке питания имеют преимущественно японское происхождение. В основной массе это продукция под торговыми марками Nichicon (высоковольтные) и Nippon Chemi-Con. Установлено и большое количество полимерных конденсаторов.

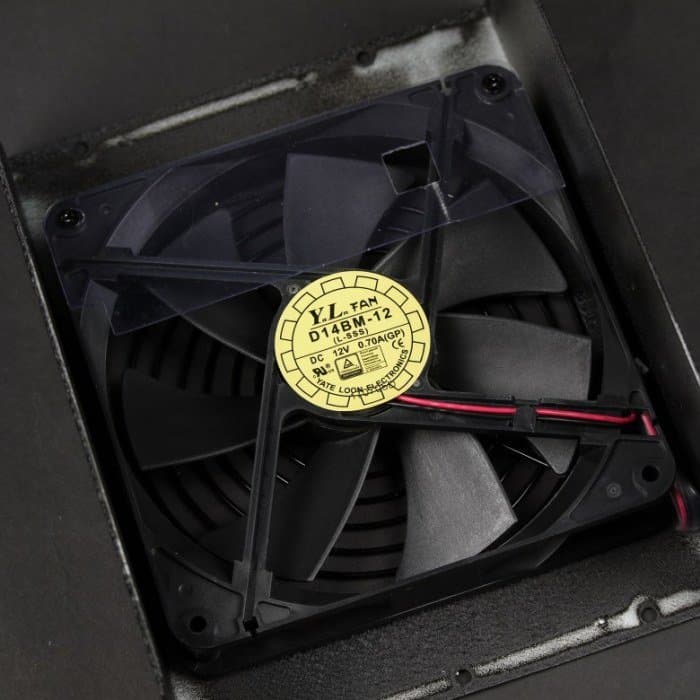

Для охлаждения БП используется вентилятор компании Yate Loon Electronics — D14BM-12 типоразмера 140 мм (125 мм между центрами крепежных отверстий), имеющий, по данным производителя, максимальную скорость вращения 1700 оборотов в минуту. Вентилятор основан на подшипнике качения, что должно положительно сказаться на сроке его службы.

Измерение электрических характеристик

Далее мы переходим к инструментальному исследованию электрических характеристик источника питания при помощи многофункционального стенда и другого оборудования.

Величина отклонения выходных напряжений от номинала кодируется цветом следующим образом:

Цвет Диапазон отклонения Качественная оценка
  более 5% неудовлетворительно
  +5% плохо
  +4% удовлетворительно
  +3% хорошо
  +2% очень хорошо
  1% и менее отлично
  −2% очень хорошо
  −3% хорошо
  −4% удовлетворительно
  −5% плохо
  более 5% неудовлетворительно

Работа на максимальной мощности

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

Тест показал, что нагрузочная способность канала +3.3VDC не является высокой, других проблем выявлено не было.

Кросс-нагрузочная характеристика

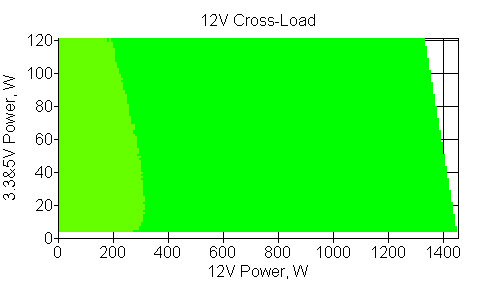

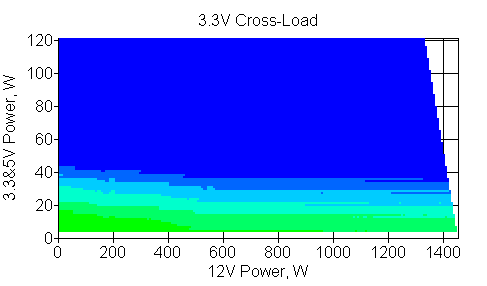

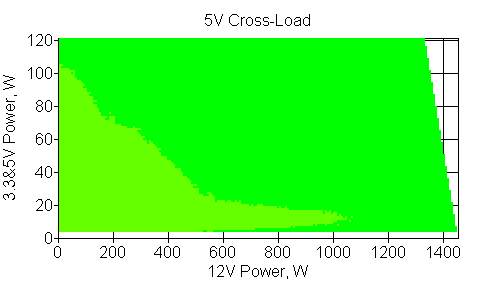

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой (по оси абсцисс). В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

КНХ позволяет нам определить, какой уровень нагрузки можно считать допустимым, особенно по каналу +12VDC, для тестируемого экземпляра. В данном случае отклонения действующих значений напряжения от номинала по каналу +12VDC не превышают двух процентов (в сторону увеличения абсолютного значения) во всем диапазоне мощности, что является отличным результатом.

При типичном распределении мощности по каналам отклонения от номинала не превышают 2% по каналам +5VDC и +12VDC и 4% по каналу +3.3VDC. Нагрузочная способность канала +3.3VDC в целом является невысокой.

Данная модель БП хорошо подходит для мощных современных систем из-за высокой практической нагрузочной способности канала +12VDC.

Нагрузочная способность

Следующий тест призван определить максимальную мощность, которую можно подать через соответствующие разъемы при нормированном отклонении значения напряжения в размере 3 или 5 процентов от номинала.

Отклонения действующих значений напряжения от номинала при нагрузке только через разъем PCI-E

В случае видеокарты с единственным разъемом питания максимальная мощность по каналу +12VDC составляет не менее 150 Вт при отклонении в пределах 3%.

Отклонения действующих значений напряжения от номинала при нагрузке через 2 разъема PCI-E

В случае видеокарты с двумя разъемами при использовании одного шнура питания максимальная мощность по каналу +12VDC составляет около 240 Вт при отклонении в пределах 3%, что позволяет использовать очень мощные видеокарты уровня GeForce GTX 1080.

Отклонения действующих значений напряжения от номинала при нагрузке через 2 разъема PCI-E

В случае видеокарты с двумя разъемами питания при использовании двух шнуров питания максимальная мощность по каналу +12VDC составляет не менее 300 Вт при отклонении в пределах 3%, что тем более позволяет использовать очень мощные видеокарты.

Отклонения действующих значений напряжения от номинала при нагрузке через 4 разъема PCI-E

В случае использования двух шнуров питания с двумя разъемами на каждом максимальная мощность по каналу +12VDC составляет свыше 650 Вт при отклонении 3%.

Отклонения действующих значений напряжения от номинала при нагрузке через 4 разъема PCI-E

При нагрузке через четыре разъема PCI-E, расположенных на индивидуальных шнурах, мощность по каналу +12VDC составляет не менее 650 Вт при отклонении в пределах 3%, что позволяет использовать две максимально мощные видеокарты.

Отклонения действующих значений напряжения от номинала при нагрузке через 6 разъемов PCI-E

При нагрузке через шесть разъемов PCI-E мощность по каналу +12VDC составляет не менее 850 Вт при отклонении в пределах 3%, что позволяет использовать три мощные видеокарты.

Отклонения действующих значений напряжения от номинала при нагрузке только через разъем питания ATX

В случае системной платы максимальная мощность по каналу +12VDC составляет свыше 150 Вт при отклонении 3%. Так как сама плата потребляет по данному каналу в пределах 10 Вт, высокая мощность может потребоваться для питания карт расширения — например, для видеокарт без дополнительного разъема питания, которые обычно имеют потребление в пределах 75 Вт. Тут полученного значения мощности должно хватить с лихвой.

Отклонения действующих значений напряжения от номинала при нагрузке только через разъем питания процессора

В случае потребления через разъем питания процессора максимальная мощность по каналу +12VDC составляет свыше 200 Вт при отклонении 3%, что позволяет использовать почти любой десктопный процессор, включая решения для разъемов Socket 2011 и Socket AM4, в том числе в разгоне.

Отклонения действующих значений напряжения от номинала при нагрузке через 2 разъема питания процессора

При использовании двух разъемов питания процессора максимальная мощность по каналу +12VDC составляет около 400 Вт при отклонении 3%, что позволяет использовать данный БП в многопроцессорных системах.

Экономичность и эффективность

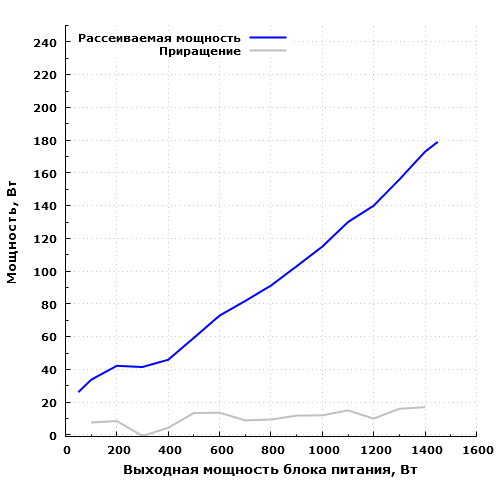

Экономичность модели находится на вполне адекватном уровне: на максимальной мощности БП рассеивает около 180 Вт, 60 Вт он рассеивает на мощности порядка 500 Вт, 100 Вт — на мощности около 900 Вт. Показатели не самые выдающие, но и далеко не самые худшие. На мощности 50 Вт блок питания рассеивает около 26,1 Вт.

Что касается работы в малонагруженных и ненагруженных режимах, то и тут все весьма достойно: в дежурном режиме сам по себе БП потребляет около 0,4 Вт, а в режиме холостого хода — около 6 Вт.

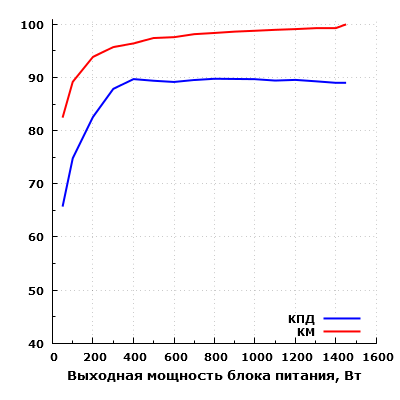

Эффективность БП находится на среднем уровне. Согласно нашим измерениям, КПД данного блока питания достигает значения свыше 89% в диапазоне мощности от 400 до 1450 ватт, максимальное зарегистрированное значение составило 89,8% на мощности 800 Вт. Одновременно с этим, КПД на мощности 50 Вт составил 65,7%.

Температурный режим

В блоке питания Chieftec Power Smart GPS-1450C вентилятор включается как при достижении пороговой температуры на термодатчике (около 61 °C), так и при достижении выходной мощности около 510 Вт. Отключение вентилятора происходит только при достижении пороговой температуры на термодатчике (около 55 °C). Температурный диапазон сравнительно узкий, но несмотря на это, частых циклов старт/стоп при работе не наблюдалось. На мощности 500 Вт и менее блок питания может долговременно работать с остановленным вентилятором.

Также стоит учитывать, что в случае работы с остановленным вентилятором температура компонентов внутри БП сильно зависит от окружающей температуры воздуха, и если она установится на уровне 40-45 °C, это приведет к более раннему включению вентилятора.

Блок питания способен долговременно функционировать в безвентиляторном режиме при сравнительно невысокой нагрузке (до 500 Вт включительно) при условии температуры окружающего воздуха ниже 30 °C.

Акустическая эргономика

В данном материале мы продолжаем использовать новую методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

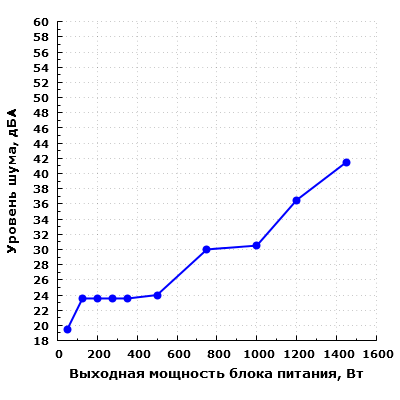

Как мы уже говорили, Chieftec Power Smart GPS-1450C имеет гибридную систему охлаждения, что означает возможность функционирования БП не только при активном, но и при пассивном охлаждении. Управление запуском вентилятора производится в зависимости и от температуры, и от мощности: при нагрузке от 510 Вт вентилятор стартует с минимальной задержкой даже при включении БП из холодного состояния. Подобный алгоритм работы является однозначным достоинством данной модели, так как при работе на высокой мощности не требуется прогрева компонентов для включения активного охлаждения, что минимизирует количество циклов старт/стоп, а также обеспечивает более щадящий тепловой режим эксплуатации компонентов блока питания.

При работе в диапазоне до 500 Вт включительно шум блока питания находится на низком уровне — в пределах 25 дБА с расстояния 0,35 метра. Включившийся вентилятор в данных режимах не ухудшит общую акустическую эргономику компьютера даже ночью. Для некоторых пользователей принципиально важным моментом является именно отсутствие вращающегося вентилятора в блоке питания, но это скорее психологический фактор. Небольшая разница в уровне шума на номиналах до 350 Вт есть, то реально ее ощутить будет крайне сложно, особенно в собранном работающем компьютере.

Шум блока питания все еще находится на сравнительно низком уровне (ниже среднетипичного) при работе в диапазоне мощности 750—1000 Вт. Такой шум будет малозаметен на фоне типичного фонового шума в помещении в дневное время суток, особенно при эксплуатации данного блока питания в системах, не имеющих какой-либо звукошумовой оптимизации. В типичных бытовых условиях большинство пользователей оценивает устройства с подобной акустической эргономикой как относительно тихие.

При работе на мощности 1200 Вт уровень шума данной модели приближается к среднетипичному значению при расположении БП в ближнем поле. При более значительном удалении блока питания и размещении его под столом в корпусе с нижним расположением БП такой шум можно будет трактовать как находящийся на уровне ниже среднего. В дневное время суток в жилом помещении источник с подобным уровнем шума будет не слишком заметен, особенно с расстояния в метр и более, и тем более он будет малозаметен в офисном помещении, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное время суток источник с таким уровнем шума будет хорошо заметен, спать рядом будет затруднительно. Подобный уровень шума можно считать комфортным при работе за компьютером.

При нагрузке в 1450 Вт шум блока питания преодолевает эргономичный предел в 40 дБА при условии настольного размещения, то есть при расположении блока питания в ближнем поле по отношению к пользователю. Подобный уровень шума можно охарактеризовать как достаточно высокий.

Таким образом, с точки зрения акустической эргономики данная модель обеспечивает комфорт при выходной мощности в пределах 1200 Вт, а до 500 Вт блок питания работает очень тихо.

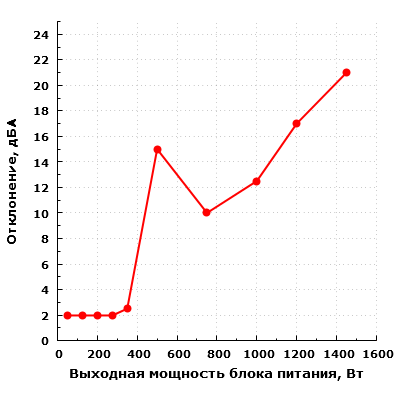

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и с выключенным. В случае, если полученное значение разницы находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

В режиме ожидания шум электроники почти полностью отсутствует.

Шум электроники можно считать относительно низким в диапазоне до 350 Вт включительно, однако при мощности от 500 Вт шум электроники уже заметно выше фонового шума в помещении.

Функционирование при повышенной температуре

На финальном этапе тестовых испытаний мы решили проверить работу источника питания при повышенной температуре окружающего воздуха, которая составляла 40 градусов по шкале Цельсия. В ходе данного этапа тестирования производится нагрев помещения объемом около 8 кубических метров, после чего выполняются измерения температуры конденсаторов и уровня шума блока питания на трех номиналах: на максимальной мощности БП, а также на мощности 500 и 125 Вт.

Мощность Температура Изменение Шум Изменение
125 Вт 60 °C +15 °C 24,5 дБА 1 дБА
500 Вт 70 °C +14 °C 29 дБА 5 дБА
1450 Вт 104 °C +30 °C 45,5 дБА 4 дБА

Уровень шума при работе с повышенной температурой окружающего воздуха во всех случаях изменился минимально, а вот рост температуры составил от 14 до 30 градусов, что говорит об отсутствии запаса у системы охлаждения, особенно на максимальной мощности. Таким образом, для постоянной работы в высоконагруженных системах данная модель подходит не очень хорошо.

Потребительские качества

Потребительские качества данной модели сложно оценить однозначно. К нагрузочной способности канала +12VDC претензий нет, а вот канал +3,3VDC выглядит не лучшим образом. Шум при работе до 500 Вт низкий, но от 500 Вт возрастает шум электроники, который может иногда создавать заметный дискомфорт. Разъемов много, но провода до разъемов питания процессора довольно короткие (к слову, у GPS-650C этот провод даже длиннее). Поэтому в целом все выглядит весьма неплохо, но продукт получился специфический и нишевый.

Итоги

Для работы с постоянной нагрузкой, близкой к максимальной, в тяжелых температурных условиях Chieftec GPS-1450C подходит плохо из-за не самой удачной системы охлаждения. С другой стороны, при невысокой нагрузке при умеренной температуре этот блок питания имеет низкий уровень шума, что намекает на предпочтительное домашнее использование в составе многофункционального компьютера, в котором иногда может потребоваться высокая мощность. Однако с таким позиционированием у данной модели будет очень много конкурентов, в том числе и меньшей мощности. Впрочем, тут может сработать и психологический фактор: чем больше мощности, тем лучше.
