USB и мобильность — близнецы братья

Пару лет назад, когда давным-давно интегрированные в чипсеты USB контроллеры наконец стали обретать практическое применение, мечтой любого пользователя, которому необходимо было время от времени переносить данные с компьютера на компьютер, мог стать жесткий диск, подключенный через USB порт. Почему именно через USB? Ну, в то время не существовало другого интерфейса, предоставляющего пользователю возможность горячего подключения/отключения устройств. Венцом подобного мобильного подключения мог стать 2.5″ жесткий диск, подключенный через переходник IDE-USB и получающий питание от USB шины.

Тогда мне удалось найти подобное устройство в одной из компаний (об этом писалось в этой статье). Но, как выяснилось в процессе его использования, есть один негативный фактор, который не позволяет полностью использовать все преимущества такого типа устройств.

Создатели шины USB «пожадничали» и выделили для каждого порта всего по 500 mA. Увы, в то время даже для 2.5″ жесткого диска, использующего только +5V питание этого было недостаточно. Хотя многие жесткие диски такого типа почти вписывались в эти рамки, но «почти» в цифровой технике не считается. Основной проблемой здесь стало то, что в момент запуска жесткого диска пиковая нагрузка достигала 1A. Cамо собой, USB порт не мог дать такой мощности. Правда, не для всех моделей жестких дисков это было справедливо. К примеру, жесткие диски от фирмы Toshiba , которые применялись в компьютерах типа Libretto, успешно работали в таких условиях. Рынок подобных устройств был хоть и небольшим, но довольно перспективным. Поэтому делались попытки сделать любопытные гибриды устройств. В частности, мне довелось наблюдать проект, в котором для старта жесткого диска использовались специальные батареи, а после старта он переключался на питание от USB шины. Но, тем не менее, прогресс не стоит на месте и за прошедшее с тех пор время портативные жесткие диски не только увеличились в объемах, но и стали потреблять значительно меньше энергии. И вот на рынок вышло, наконец, устройство которое можно назвать мечтой мобильности воплощенной в реальность :). Героем дня стала компания Hyundai Co. и ее мобильное устройство ZIV.

ZiV

Спецификация:

Емкость жесткого диска: 6GB/10GB/15GB/20GB
Интерфейс: USB (Universal Serial Bus)
Размеры (Д×Ш×В): 118×72×11 мм
Вес: 127 г (вместе с HDD)
Длина USB-кабеля: 900 мм
Скорость передачи: до 1,5 МБ/с

Собственно само устройство мне очень понравилось своей стильностью и простотой. Не даром говорят, что все гениальное должно быть просто. :) Фактически основа устройства — это 2.5″ жесткий диск, в зависимости от используемой емкости 6/10/15/20 GB. В нашем случае это 10GB жесткий диск от фирмы Fujitsu MHM2100AT.

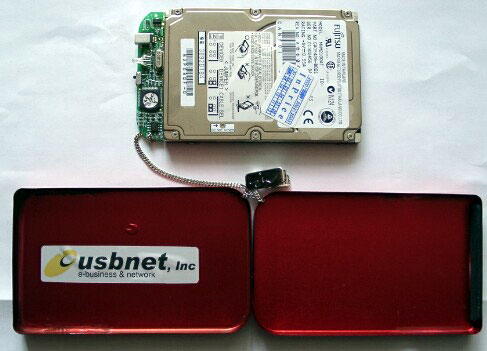

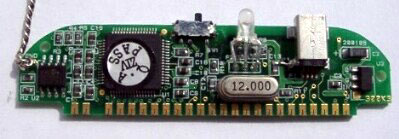

Непосредственно к контактам IDE разъема жесткого диска крепится крошечная плата, на которой смонтирован IDE-USB переходник.

Напомню читателям, что в IDE разъем 2.5″ жестких дисков интегрирован разъем питания. Плата IDE-USB просто вставляется между двумя рядами контактов IDE разъема так, чтобы ее контактные пластины совпадали со штырьками разъема. Если в будущем вы захотите установить в этот корпус свой жесткий диск, то это будет сделать достаточно просто. Конструкция из жесткого диска и USB-IDE переходника заключена в тонкий и жесткий корпус из алюминиевого сплава. Практически получается, что жесткий диск одет в алюминиевую шкурку, которая предохраняет его от негативных внешних факторов (лейбл USBNet находится на корпусе по причине того, что завод по производству устройств ZIV был только недавно куплен Hyundai).

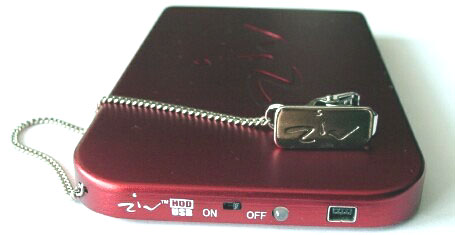

Конечно, жесткий диск для ноутбука имеет специальную конструкцию, которая позволяет ему работать в условиях повышенного «травматизма». Но при взгляде на корпус мне очень захотелось чтобы он имел дополнительную демпфирующую подвеску внутри. Увы, видимо конструкторам ради компактности пришлось пойти на определенные жертвы. Интерфейсная часть представлена разъемом USB, выключателем питания и светодиодом индикации состояния.

Для тотальной миниатюризации был использован контактный разъем Mini-Usb, который применяется в основном в цифровых камерах и Mp3 плеерах. Светодиод индикации может иметь целых 7 состояний, которые должны обеспечить пользователю максимальную информацию о состоянии устройства. Если честно, то достаточно четко можно определять только основные состояния, которые представлены основными цветами.

Для примера: Красный — все нормально, готов к работе, Зеленый — идет операция записи/чтения.

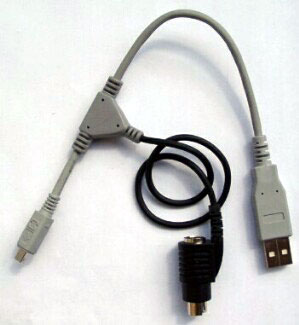

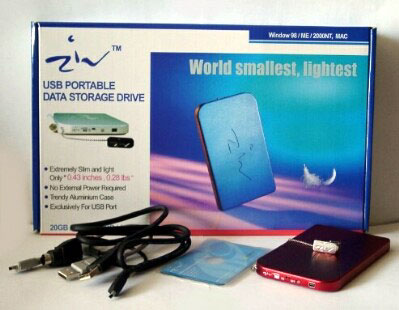

В комплекте с диском идут два интерфейсных провода — USB и USB, совмещенный с кабелем питания, который можно подключить к PS/2 разъему клавиатуры. Второй кабель прилагается на случай, если USB порт не сможет обеспечить жесткий диск достаточным питанием.

Конструкция кабеля с дополнительным питанием несколько неудачная. Кабель, идущий от места соединения USB и Power, очень короткий, и это вызывает трудности при подключении.

Драйвера идут на мини CD типа кредитной карточки. Вещь симпатичная, но шум от его работы просто ужасен :).

Установка

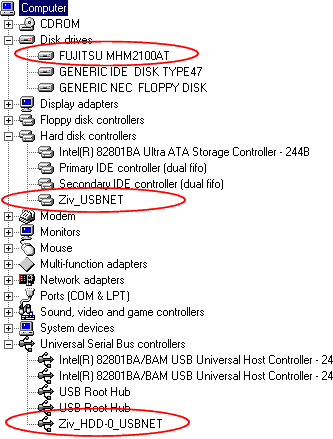

Как водится, подключение USB устройств примитивно до ужаса :). Подключаем диск кабелем, щелкаем переключателем, и вот система находит новое устройство. Правда, здесь случился первый казус. Я приготовился к тому, что система начнет искать драйвера на CD, но этого не произошло. Как выяснилось, в IDE-USB переходнике используется чип от фирмы In-System. Эта фирма — один из ведущих производителей подобных конверторов. Ранее у меня на тестировании побывало несколько подобных USB устройств, в которых использовался аналогичный IDE-USB конвертер. Посему система решила, что опять подключили похожее устройство. Тем не менее, устройство появилось в системе и даже заработало. Но для чистоты тестирования я сделал обновление драйверов с CD, который шел в комплекте с устройством. Дисковод появился в системе. Согласно инструкции по установке необходимо в свойствах указать его как Removable, в противном случае во время отключения можно получить синий экран. При подключении устройства в системном трее вы увидите специальный значок, с помощью которого сможете при необходимости безопасно отключить устройство. Это делается на тот случай если в кэше устройства «застряли» некоторые данные. Вот так диск отметился в системном реестре.

Работа

Как обычно, основное внимание уделялось такой особенности работы устройства, как Hot Swap. Здесь практически не возникало проблем. Устройство достаточно хорошо отрабатывает функции Hot Swap. Подключение осуществлялось к нескольким различным компьютерам на разных чипсетах. Возникшая пару раз проблема неопределения диска при подключении решалась простым включением/выключением устройства с помощью переключателя питания. Вторая проблема, которая иногда возникала при работе на различных компьютерах, это проблема нехватки питания. В некоторых случаях достаточно было питания, получаемого непосредственно от USB. В других приходилось прибегать к кабелю с дополнительным питанием. К сожалению, не получилось желаемой универсальности и мобильности. Но здесь скорее претензии к производителям материнских плат, которые не смогли обеспечить достаточного питания для USB шины. Тестирование работы проводилось с помощью программы Winbench99. Для сравнения были взяты результаты жесткого диска, подключенного через аналогичный USB-IDE переходник от фирмы Skymaster с последними драйверами (ver 5.02) от In-System.

Winbench99

	ZIV	Skymaster
Transfer Rate Begin	977 kb/s	920 kb/s
Transfer Rate End	985 kb/s	925 kb/s
Disk Access Time	29.3 ms	28.1 ms
CPU Utilization	7.81%	7.22%

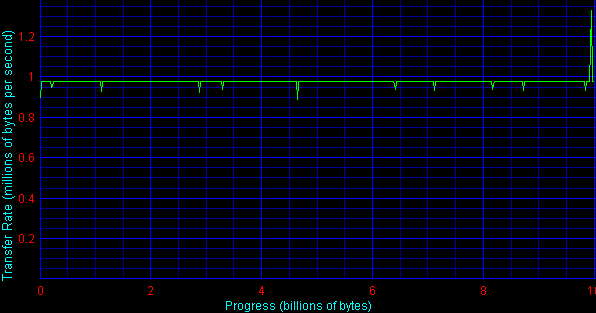

Как можно увидеть, скорость передачи данных у ZIV несколько выше. Надо заметить, что это лучший результат среди всех аналогичных USB-IDE устройств, которые мне довелось тестировать. Фактически это значение максимально приближено к пропускной способности шины USB. Для сравнения можете, к примеру, посмотреть на результаты недавнего тестирования USB накопителя Disk Stor. Несмотря на довольно долгое тестирование скорости работы диска в WinBench — полное тестирование заняло около 3-х часов — я, тем не менее, снял вот такую картинку работы.

Далее было проведено простое тестирование диска на скорость копирования данных в двух тестах. Было проведено два теста — копирование большого файла ~520Mb и большого количества мелких файлов (4000 файлов в 190Mb).

	1 файл 520Mb	4000 файлов 190Mb
ZIV	11min 01s	11min 45s
Skymaster	11min 34s	12min 05s

Как можно увидеть, скорость различается очень незначительно, но, тем не менее, ZIV немного впереди :). В общем и целом, скорость более чем достаточная, для того чтобы слушать MP3 и смотреть фильмы в популярном сейчас формате MP4. ZiV работает практически бесшумно и нагревается очень незначительно даже при длительной работе. Единственное, что хотелось бы заметить, это то, что отсутствие чехла очень затрудняет переноску накопителя. Также есть риск, что вы довольно скоро можете ободрать краску с корпуса. Как мне кажется, оптимально было бы комплектовать накопитель не цепочкой с клипсой, а, скажем, тонким кожаным чехлом с возможностью крепления к поясу, также позволяющим носить с собой интерфейсный кабель.

Итого

Итак, прогресс по сравнению с аналогичными устройствами, представленными в прошлом году, налицо. Накопитель ZiV простой, удобный и симпатичный. Фактически мы смогли, наконец, получить устройство, максимально удобное и функциональное для тех, кому необходимо периодически переносить большие объемы информации. Хотя, если честно, то объем в 10Gb показался мне чересчур большим. Для большинства операций вполне хватило бы 5Gb, а то и 2Gb. К сожалению, вам по прежнему придется носить с собой CD с драйверами, на тот случай, если вы подключаетесь к компьютеру, где ранее не был установлен ZIV накопитель. Такая проблема, увы, становиться практически вечной с тех пор как Microsoft отказался от написания драйверов под периферию. Правда, если в ближайшее время будет реализован проект, который предусматривает на уровне BIOS возможность осуществлять загрузку с USB устройств хранения данных, то можно будет ожидать, что драйвера для подобных устройств будут включены в комплект основных операционных систем.

Устройство Ziv предоставлено компанией InPrice
