Сетевой накопитель QNAP TS-119P+ TurboNAS


Весной мы рассматривали одну из топовых моделей QNAP — на пять дисков и с двухъядерным x86-процессором. Но не всем пользователям требуется подобный объем и производительность. Часто может быть достаточно даже одного сетевого винчестера. Конечно, в этом случае мы имеем ограничение по объему и отсутствие отказоустойчивости к неисправности диска. Первая проблема частично решается подключением внешних накопителей, а вторая, при соблюдении требуемых условий эксплуатации, с современными дисками все-таки не очень актуальна и также может быть решена копированием важных данных на внешние или другие сетевые устройства.

У компании QNAP, пожалуй, самая широкая линейка продуктов — от бюджетных однодисковых моделей до высокопроизводительных корпоративных устройств. Рассматриваемый в этом материале TS-119P+ является самой быстрой однодисковой моделью производителя — она имеет процессор ARM с частотой 1,6 ГГц и 512 МБ оперативной памяти DDR3.

Комплект поставки и внешний вид

Размер упаковки модели достаточно небольшой — всего 27×21,5×16 сантиметров. Жалко, что ручки нет, все-таки с ней было бы удобнее. Коробка из обычного картона оформлена очень просто. О названии и характеристиках устройства можно узнать только из небольшой наклейки. Впрочем, и на ней приведен только минимум информации — краткие спецификации и список основных функций.

Упаковка сетевого накопителя QNAP TS-119P+

Комплектация стандартная — накопитель, компактный внешний блок питания (12 В 3 А) с кабелем, комплект винтов для крепления дисков, листовки, компакт-диск. Набор файлов на нем характерен для QNAP — утилита поиска накопителя в сети, электронные версии руководств, программа QGet для управления загрузкой файлов и программа резервного копирования QNAP NetBak Replicator. Программы (кроме последней) есть не только под Windows, но и Mac OS X. Пользователи Linux могут установить прошивку на диски через встроенный во флэш-память мини-web-сервер, который реализует только эту функцию.

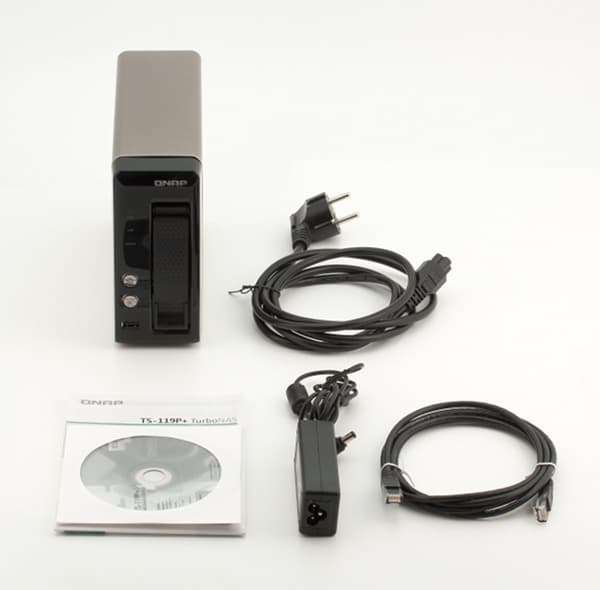

Комплект поставки сетевого накопителя QNAP TS-119P+

Думаю, что большинство пользователей согласится с тем, что использование в однодисковом накопителе внешнего отсека для установки винчестера имеет мало практического смысла. Операционная система находится на одном из его разделов, так что «горячей замены» реализовать не получится. Видимо производитель в данном случае использовал эту опцию для дифференциации устройства от более простых моделей.

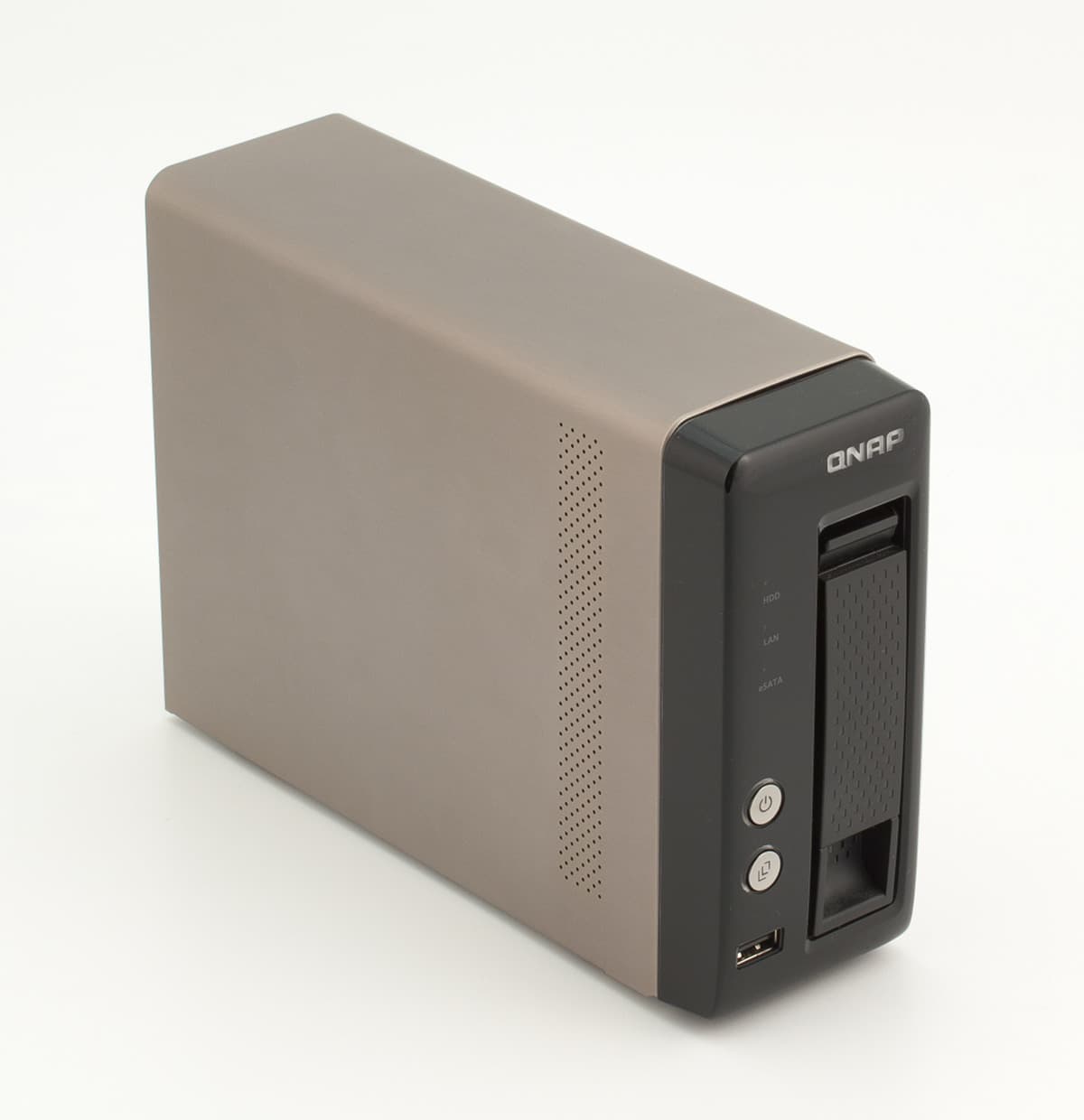

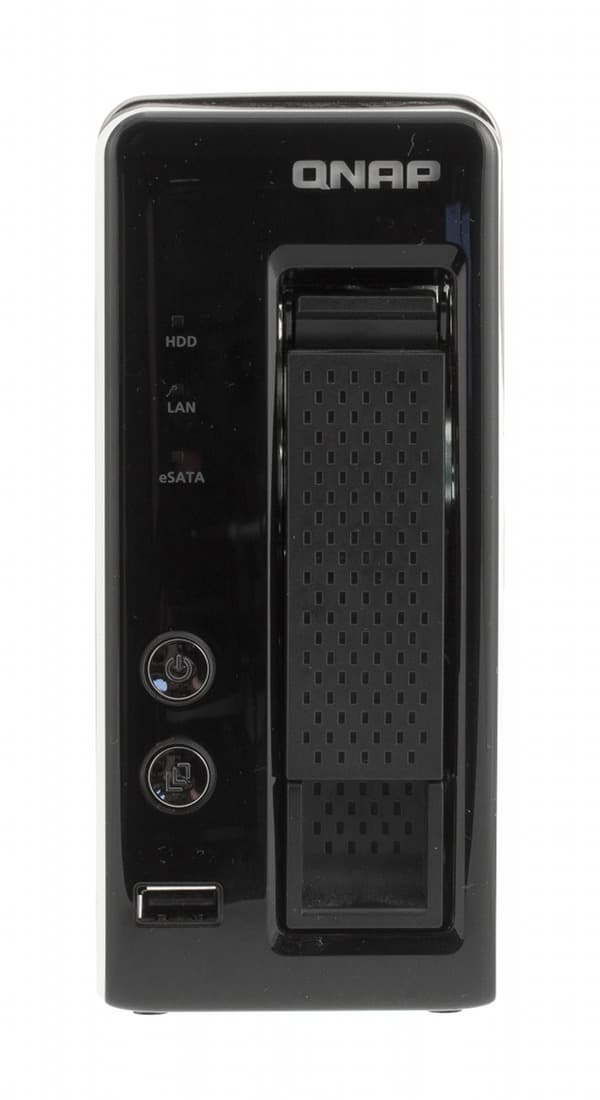

Корпус представляет собой максимально уменьшенную по ширине копию линейки «P+». Его внешние размеры составляют 6,8×21,5×15,2 мм. На передней панели больше всего места занимает отсек для диска. Отметим, что дополнительных защелок у него нет. С левой стороны вертикально на темном глянцевом пластике расположились индикаторы активности, кнопки включения питания и копирования со встроенными светодиодами и порт USB. Еще одним элементом дизайна здесь является надпись «QNAP», которая светится приятным холодно-белым цветом, когда устройство включено.

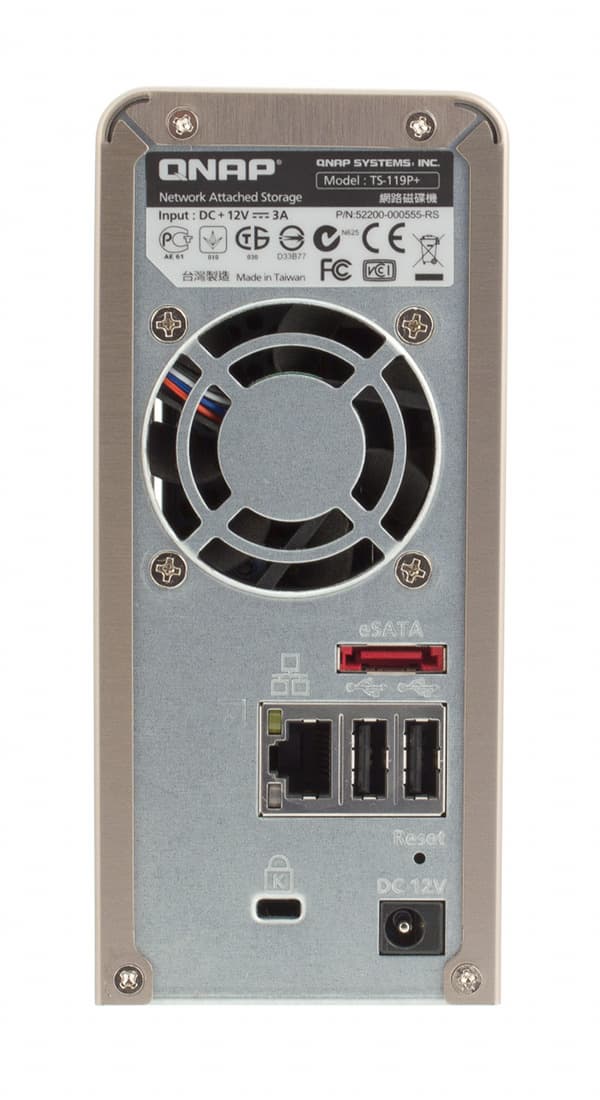

Верхний кожух, как и у более емких моделей, выполнен из бронзового матового алюминия. Сзади пользователь обнаружит решетку 50-миллиметрового вентилятора системы охлаждения, гигабитный сетевой порт со встроенными индикаторами, два порта USB и один eSATA, вход блока питания и скрытую кнопку сброса.

Корпус опирается на четыре резиновые ножки, так что даже несмотря на необычный формат он остается достаточно устойчивым.

Конструкция и аппаратные характеристики

Как и у старших родственников, основой устройства служит металлическая рама. К сожалению, вынуждены отметить, что получить доступ к вентилятору стало гораздо сложнее — задняя стенка крепится на заклепках и демонтировать ее невозможно.

Центральный процессор устройства — Marvell 6282, с архитектурой ARM. Работает он на частоте 1,6 ГГц, так что из системы охлаждения у него предусмотрена только металлическая теплораспределительная крышка и небольшой радиатор. Объем оперативной памяти DDR3 составляет 512 МБ, что достаточно много по современным меркам. Загрузочная часть прошивки хранится во флэш-памяти на 16 МБ. Дополнительно на плате присутствует USB-хаб и вспомогательный чип сетевого контроллера. Также на ней можно найти один неподписанный разъем и консольный порт.

Тестирование накопителя осуществлялось с прошивкой версии 3.4.4 Build0718. К моменту публикации обзора уже была доступна обновленная версия 3.5, в которой достаточно много интересных новшеств, но мы решили отложить ее рассмотрение до следующего материала по топовому устройству, который уже готовится.

Сборка и настройка

Комплектная рамка позволяет установить винчестеры форматов 3,5″ или 2,5″, что достаточно удобно. После первого включения необходимо инсталлировать на жесткий диск прошивку. Работает эта процедура одинаково во всех ОС и требует только браузера. Правда сначала нужно найти IP-адрес устройства. Для Windows или Mac OS X для этой цели достаточно запустить QNAP Finder, если же это невозможно (например у пользователя установлен Linux), нужную информацию можно подсмотреть в логах сервера DHCP или использовать имя хоста вида NASaabbcc, где «aabbcc» — три последних байта MAC-адреса накопителя в шестнадцатеричном виде, приведенного на наклейке на дне корпуса. Заранее требуется скачать с сайта производителя образ прошивки для данной модели.

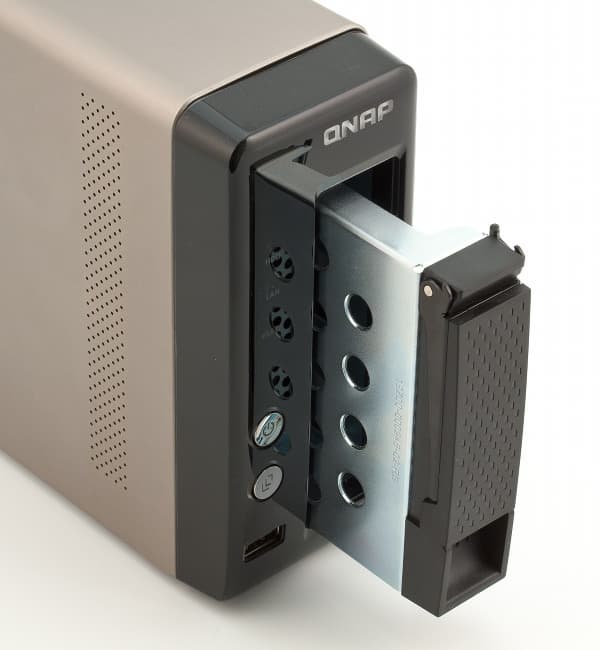

Внешний вид сетевого накопителя QNAP TS-119P+

Системные разделы на винчестере занимают около 1,5 ГБ, так что пользователю будет доступно немного меньше, чем общая емкость диска. После установки прошивки предлагается пройти шесть шагов для установки основных параметров устройства — имени, адреса, пароля администратора и других.

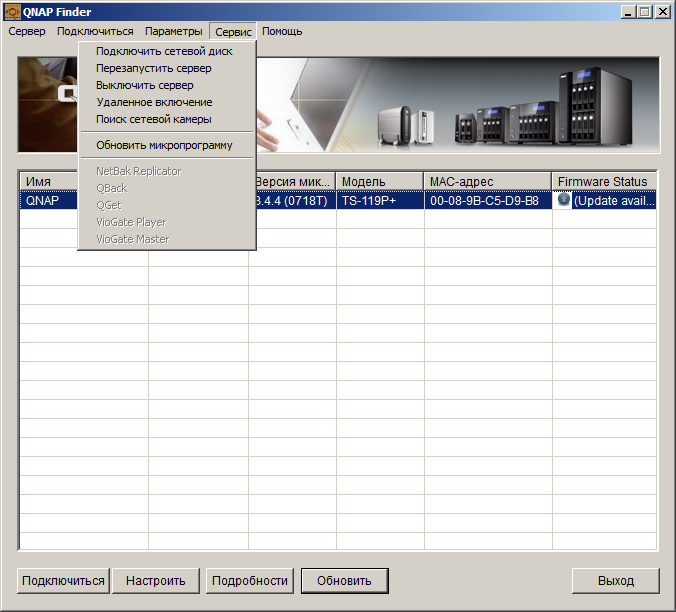

Утилита QNAP Finder может также использоваться для выключения, перезагрузки и некоторых других операций с устройством.

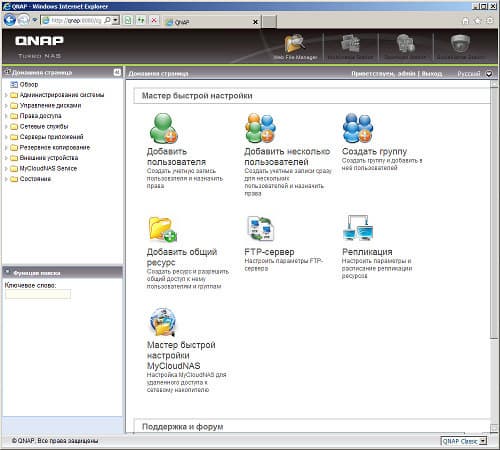

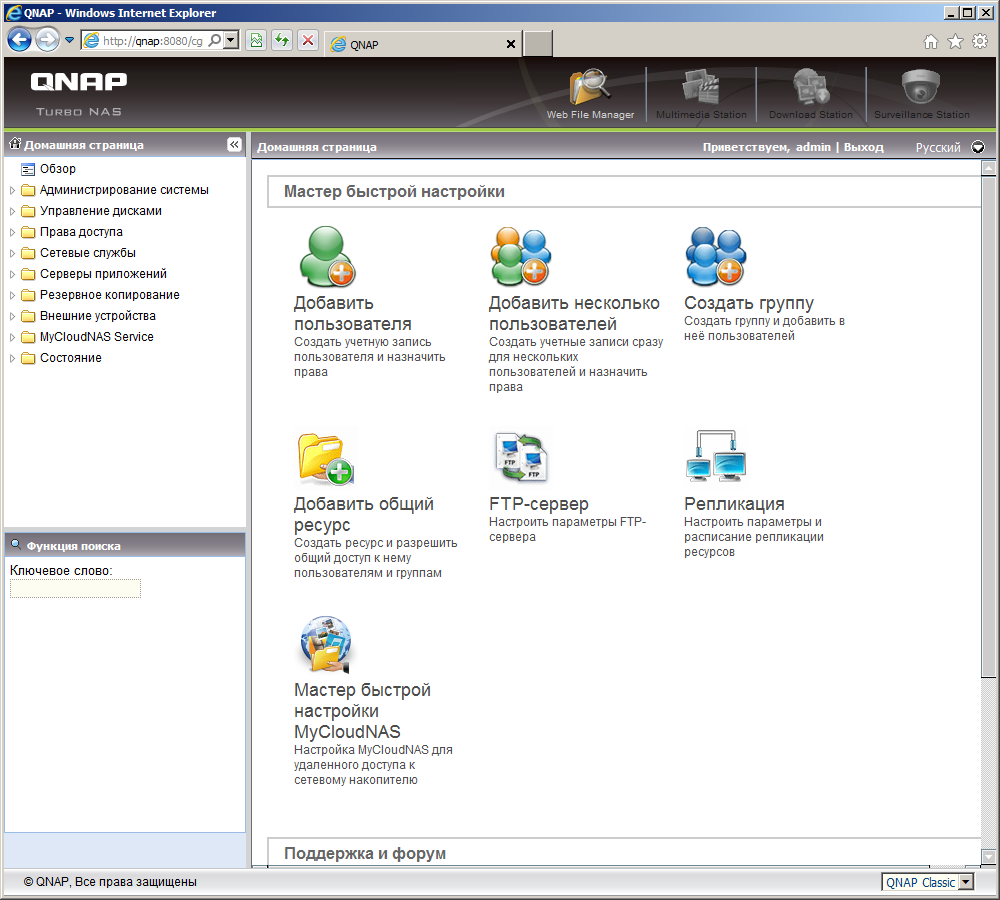

После первого запуска детальную настройку устройства нужно производить через web-интерфейс основной прошивки. Он доступен и по шифрованному соединению HTTPS, а также имеет множество языков, включая русский. Выбор осуществляется по настройкам браузера или же пользователь может изменить его через выпадающее меню. Интерфейс оформлен в удобном стиле с раскрывающимся деревом меню в левой части окна.

Поскольку прошивки и возможности разных моделей одного производителя практически совпадают, в этом материале мы только коротко остановимся на них. Более детальную информацию можно посмотреть в прошлой статье по устройству QNAP и демоинтерфейсе на сайте производителя.

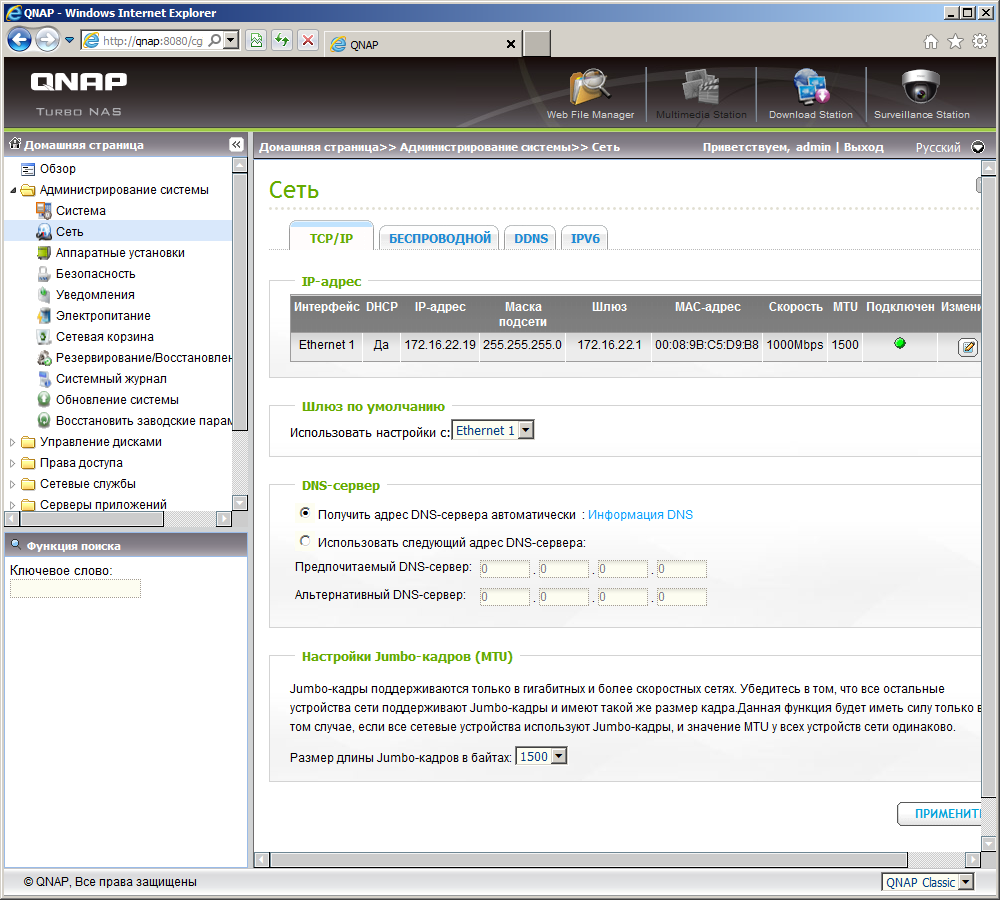

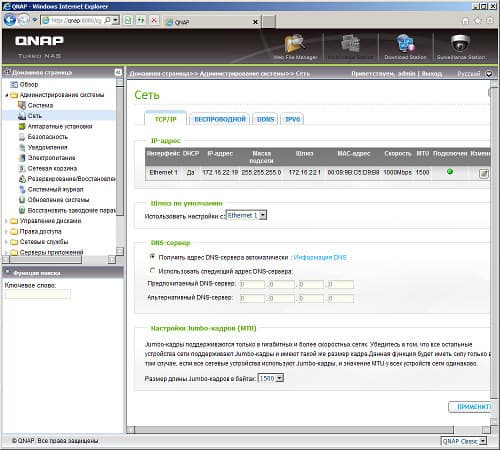

К сети накопитель подключается через гигабитный сетевой интерфейс с поддержкой Jumbo Frames, IPv6 и WOL. Кроме того, можно использовать беспроводной USB-контроллер, приобретаемый отдельно. Есть встроенный клиент DDNS и автоматическая настройка совместимых роутеров для доступа к сервисам через Интернет.

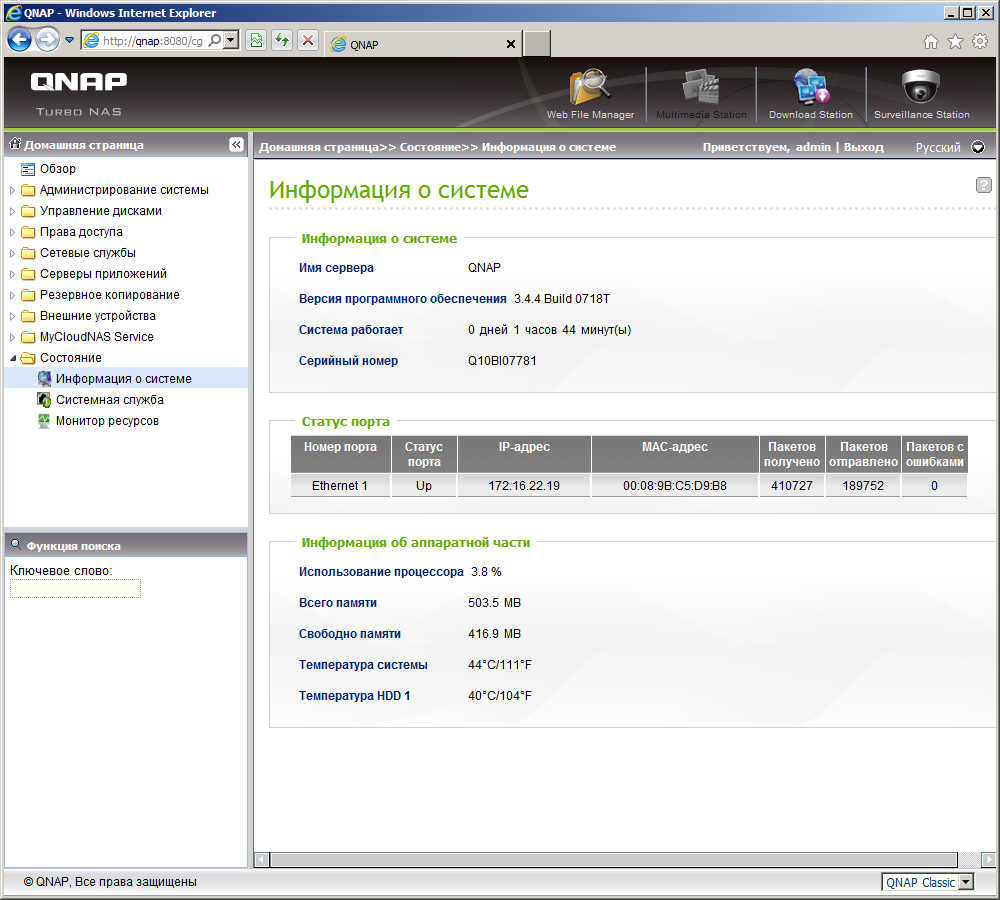

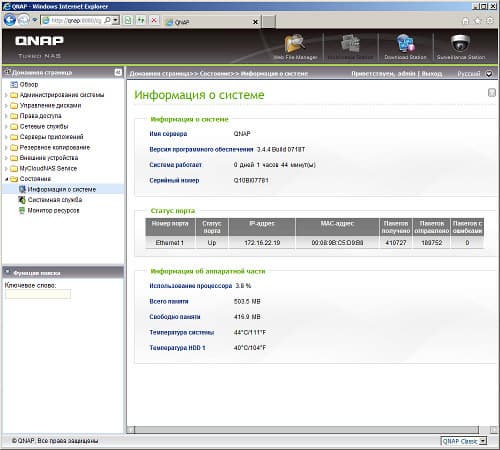

Встроенные журналы работы позволяют получить детальную информацию о работе всех служб. Есть поддержка Syslog и отправки сообщений администратору по электронной почте. Если же требуется уточнить текущий статус накопителя, то к услугам пользователя есть соответствующие аппаратной и программной части страницы и динамический монитор загрузки памяти, процессора, сети и дисковых томов (включая разбивку по общим папкам, что очень удобно).

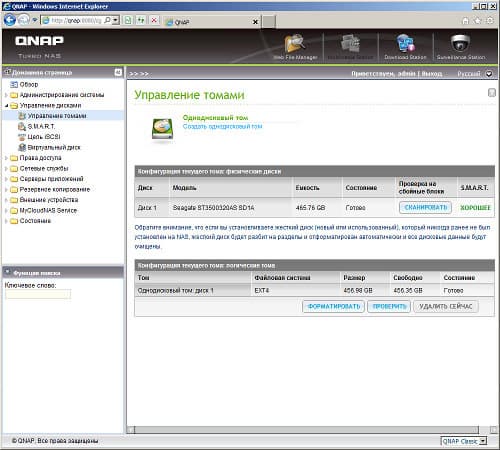

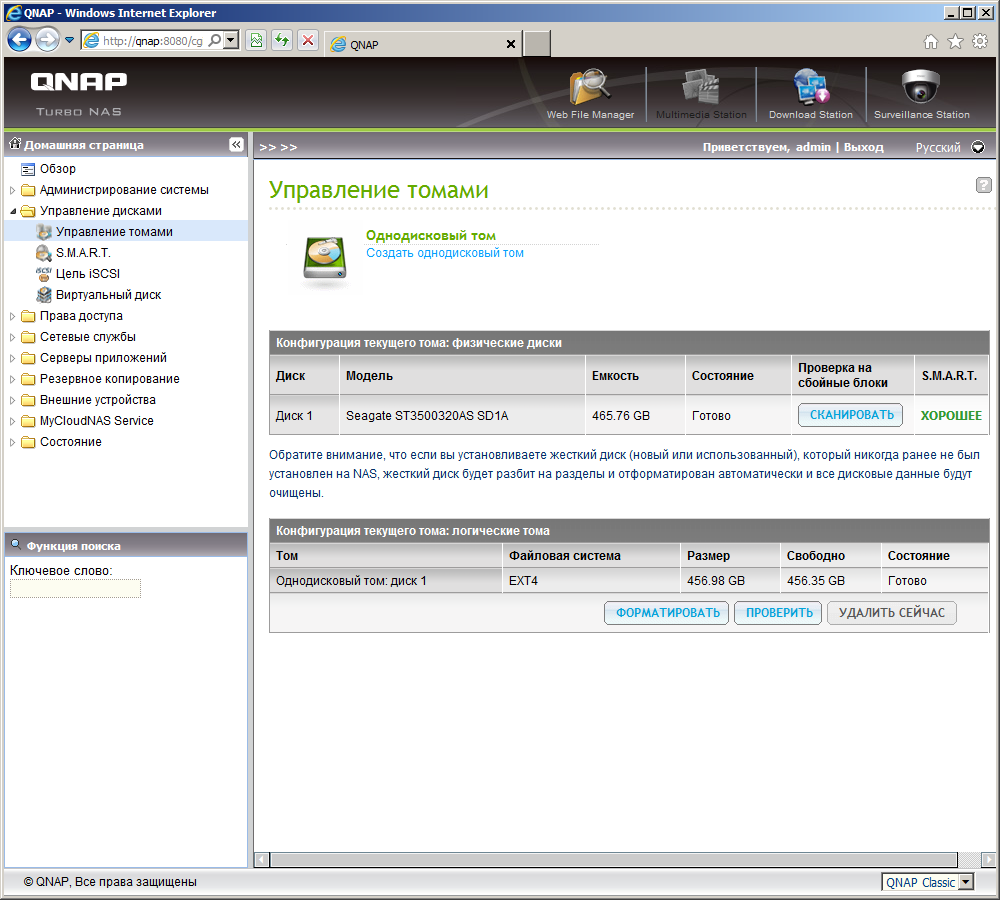

Управление дисковыми массивами в данном случае состоит только из форматирования диска в EXT3 или EXT4, проверки его состояния (S.M.A.R.T. и сканирование файловой системы). Есть поддержка сервера iSCSI. Его тома создаются, по понятной причине, только в виде файлов на существующем разделе. Есть также возможность монтирования к накопителю удаленных томов iSCSI.

При подключении внешнего накопителя, можно определить его для использования в режиме Q-RAID 1. Документация по этой функции не очень подробная, заявлено что такой режим позволит вам сохранить данные при отказе встроенного диска и быстро перезапустить накопитель. Мы попробовали реализовать этот сценарий, но после установки внешнего диска на место внутреннего система потребовала полной переустановки и удаления с него всех данных. Видимо процедура восстановления работы должна быть иной, но ни сайт компании, ни консультации в локальном представительстве новой информации не дали.

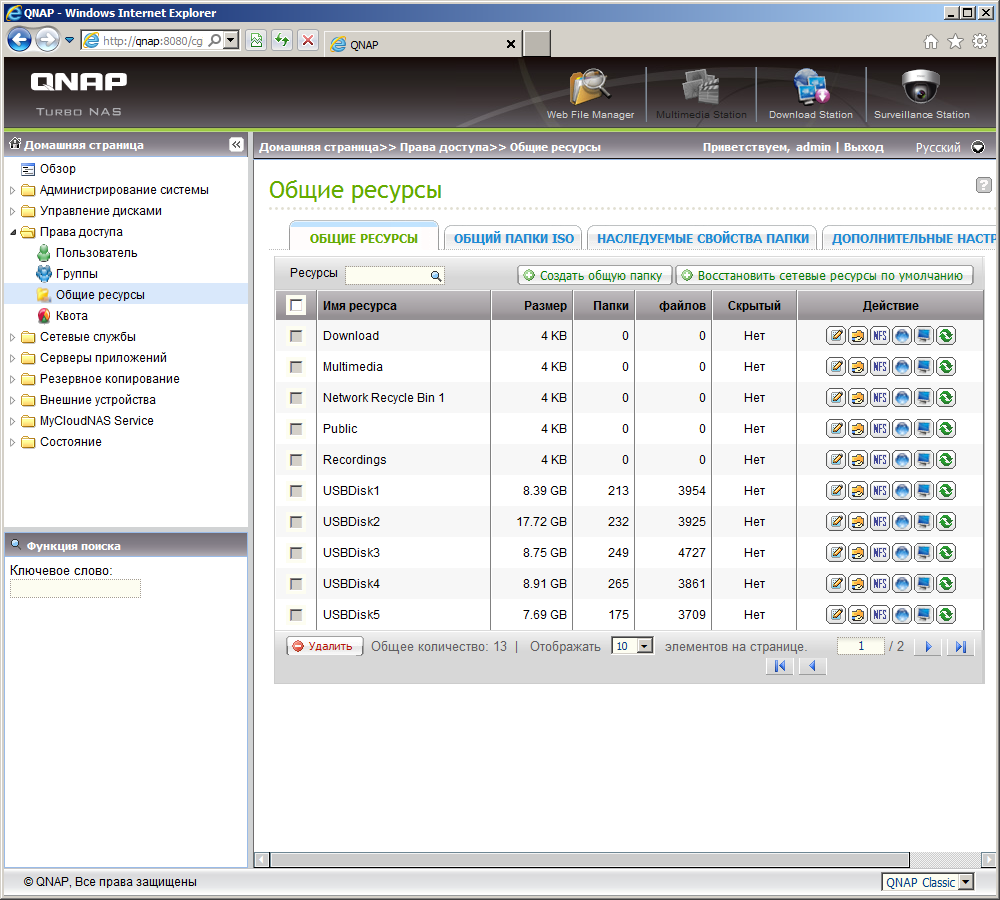

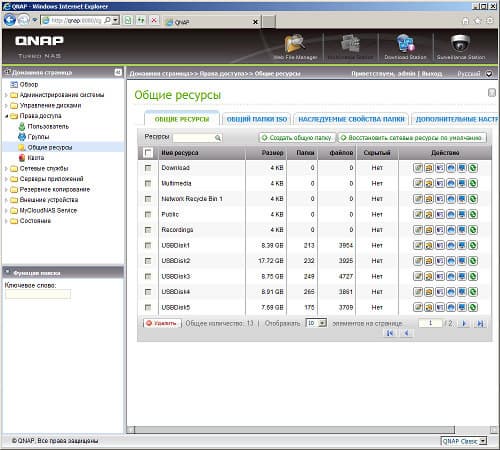

Для сетевой работы с файлами необходимо создать на томе общие папки и определить права пользователей для доступа к ним. Устройство может хранить базу пользователей внутри себя или же подключиться к домену AD. Накопитель поддерживает протоколы SMB, FTP, AFP, NFS и контроль дисковых квот. Отметим богатство настроек сервера FTP, позволяющего создать безопасное соединение с шифрованием, ограничить скорости и число подключений.

Предусмотрено программирование расписания работы устройства, что может быть интересно в некоторых сценариях использования.

Внешние устройства

Для устройства с одним отсеком для дисков и в то же время достаточно мощной начинкой наличие внешних интерфейсов очень важно. В TS-119P+ есть три порта USB 2.0 (один на передней панели, два сзади) и один порт eSATA. Их наличие позволяет пользователю в дальнейшем расширить объем хранимой информации. Очень удобно, что для накопителей внешних накопителей можно использовать большинство современных файловых систем — EXT2/3/4, FAT32, NTFS, HFS+.

Принтеры работают как и у остальных моделей — до четырех штук, только функция печати, обратной связи с принтером нет.

При подключении в порт USB источника бесперебойного питания возможно управление устройством и безопасное выключение NAS. Поддержка сетевых сервисов/клиентов поможет использовать один ИБП сразу с несколькими устройствами.

Накопитель можно интегрировать в сеть и через Wi-Fi, установив совместимый адаптер в один из портов USB.

Дополнительные функции и расширение возможностей

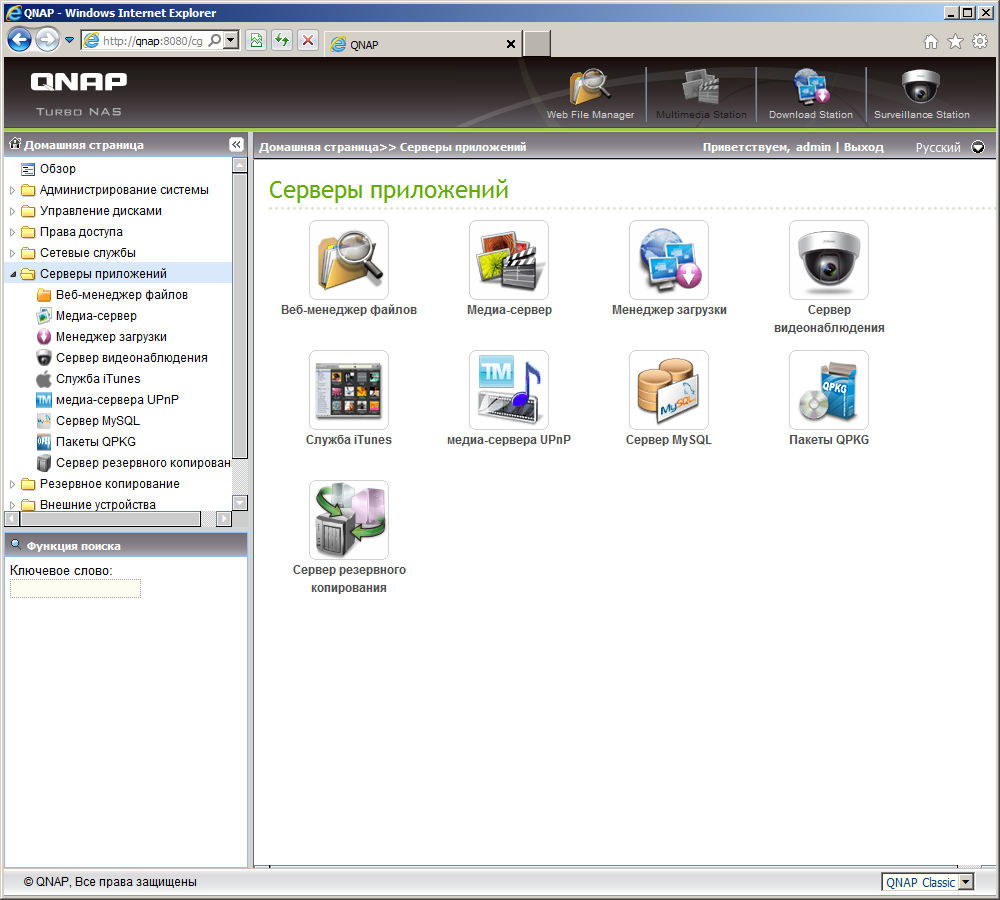

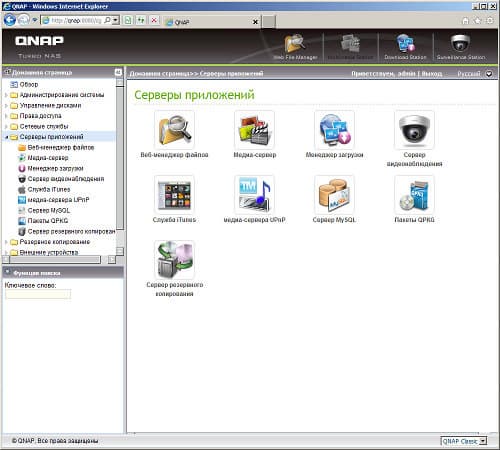

Здесь тоже все как у старших моделей. В частности, есть файловый менеджер, работающий через браузер, который позволит вам безопасно управлять вашими данными из любой точки сети Интернет.

При работе в домашней сети устройство можно превратить в медиасервер DLNA для трансляции современных медиаформатов на совместимые плееры. Также на нем можно разместить аудиобиблиотеку iTunes. Если же хочется показать фотографии дальним родственникам, то можно использовать функцию публикации альбомов и видеозаписей на специально оформленном web-сайте устройства с ограничением доступа по имени и паролю.

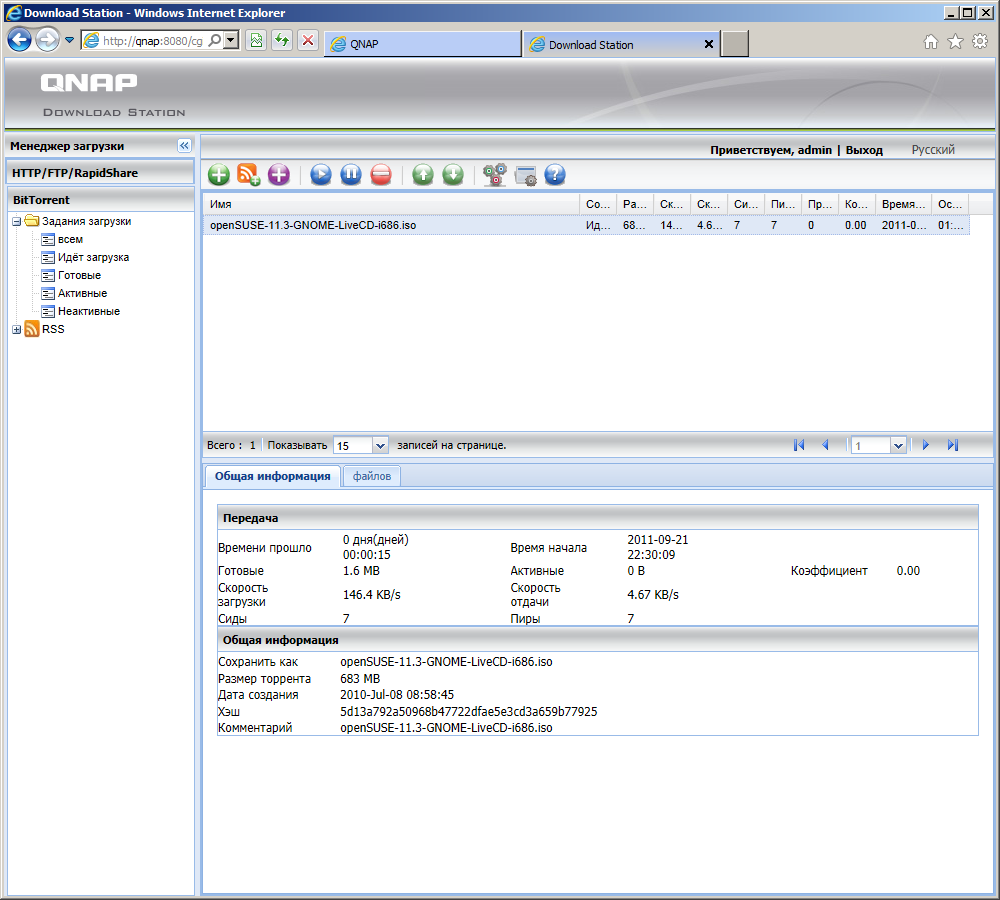

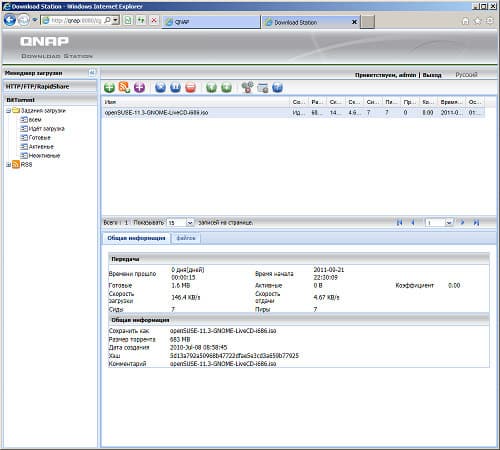

Встроенный модуль автономной загрузки файлов реализует базовые возможности и позволяет скачивать документы по протоколам HTTP, FTP и BitTorrent. В последнем случае есть ограничение на 10 одновременно активных задач и опция по выбору критерия остановки раздачи по достижению рейтинга. Управление заданиями — или через web-интерфейс, или же с использованием специальной программы QGet.

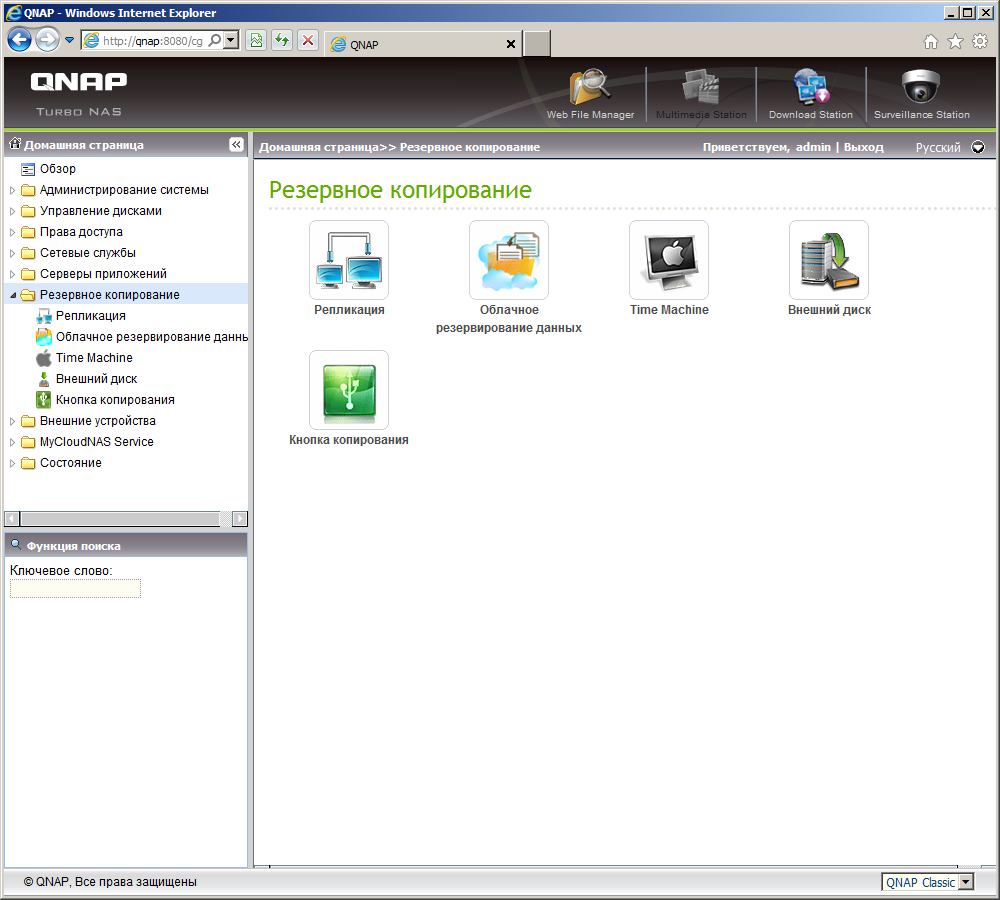

Бизнес-пользователи будут рады встроенным возможностям резервного копирования, работающими локально, по сети и через Интернет (в частности на Amazon S3). Разработчикам пригодится поддержка размещения web-сайтов, в том числе с MySQL и php.

Умеет устройство работать и с IP-видеокамерами в качестве системы видеонаблюдения. Как и все остальные однодисковые модели QNAP — камер может быть максимум две. Поддерживается множество устройств от основных игроков рынка, в том числе с кодеками MPEG-4 и H.264.

Отдельно стоит отметить специальную поддержку современных мобильных устройств на базе платформ Android и iOS (Apple iPhone/iPod Touch/iPad). Программный модуль, устанавливаемый на смартфоны, позволит посмотреть фотографии/видео и послушать музыку.

Система QPKG предназначена для установки готовых программных пакетов прямо через основной интерфейс устройства. Так что можно легко добавить несколько новых функций, даже не разбираясь в командной строке встроенной ОС. Хотя доступ к ней тоже предусмотрен производителем в виде поддержки протоколов telnet и SSH.

Производительность

Кроме стандартного тестирования устройства с внутренним винчестером (как обычно это Seagate Barracuda 7200.11 ST3500320AS), в этом разделе мы уделим особое внимание скорости работы с подключенными во внешние порты накопителями. Для однодискового устройства это достаточно важный параметр. Проверялись файловые системы EXT3/4, NTFS и HFS+. Тестовая программа — Intel NASPT со стандартными шаблонами и с введенными недавно специальными версиями для высокопроизводительных устройств, в которых объем чтения/записи данных увеличен до 32 ГБ.

На первом графике отображены результаты тестов установленного внутри устройства диска, отформатированного в EXT4.

Цифры очень неплохие, особенно если вспомнить, что никакие RAID-массивы не используются. В среднем накопитель позволяет читать файлы на скоростях до 90 МБ/с и записывать на 70 МБ/с, что является отличным результатом в данном классе.

Подключение внешнего диска через eSATA формально должно мало отличаться от внутреннего. Второй график позволит нам проверить это предположение.

Скорости чтения и записи с eSATA-диском немного отличаются от внутреннего — до 60-75 МБ/с в зависимости от файловой системы на диске. Что интересно, лидером по скорости последовательной записи выступает NTFS, немного обгоняя более привычные встроенной ОС версии EXT. Да и на чтении она смотрится очень выгодно. Также стоит отметить неплохие результаты HFS+. Видно, что производитель уделил внимание эффективности поддержки различных файловых систем в своем устройстве.

Скорость работы с USB будет ограничиваться именно возможностями этого интерфейса, представленного в рассматриваемом накопителе версией 2.0.

Так что пользователь может рассчитывать максимум на 20-30 МБ/с в зависимости от режима и выбранной файловой системы.

Выводы

Рассмотренная в этой статье модель TS-119P+ является наиболее производительным однодисковым устройством в линейке QNAP. По возможностям она мало отличается от своих старших собратьев. Сетевой накопитель имеет мощную ARM-платформу, что позволяет ему показывать высокие результаты в тестах сетевого доступа к данным.

Отметим и наличие портов USB и eSATA. При этом подключаемые к eSATA внешние диски, кроме поддержки множества файловых систем, могут похвастаться и неплохой скоростью работы по сети, практически на уровне встроенного диска.

Несмотря на то, что возможности штатной прошивки позволяют отнести семейство продуктов к группе лидеров рынка, производитель также предоставил официальный путь для их еще большего расширения. Так что платформа накопителя может быть использована подготовленными пользователями очень эффективно. Если же у вас недостаточно опыта по работе в командной строке, то к вашим услугам множество готовых дополнительных пакетов для установки на устройство, не требующих специальной подготовки.

Целевой аудиторией модели видятся пользователи, которым достаточно одного винчестера, не требуется полная отказоустойчивость и в то же время хочется иметь высокопроизводительную модель, а стоимость не так существенна.

Средняя розничная цена рассмотренной модели в Москве, актуальная на момент чтения вами данной статьи, составляет: $293(2).
