Тестирование дисков CD-R (часть II)

После нашего первого тестирования прошло достаточно много времени. Задержка с выходом второй части связана со многими нюансами. В первую очередь, хотелось бы отметить, что после публикации материала, мы получили множество пожеланий и предложений относительно того, как доработать и улучшить наше тестирование. В свою очередь, мы постарались уделить максимум внимания всем откликам и, по возможности, внесли соответствующие доработки и исправления в методику проведения испытаний. Также, руководствуясь просьбами многих наших читателей, был расширен ассортимент тестируемых CD-R. Но как следствие, существенно увеличились объемы обрабатываемых данных. Также мы попытались придать исследованию большей объективности, в результате чего, помимо CD-RW привода Plextor W124TSi использовался популярный TEAC CD-W54E. Несколько отложил публикацию материала и неожиданный выход из строя тестовой станции CDCATS. Тем не менее, мы бы хотели поблагодарить Уральский электронный завод, в который раз, любезно представший тестовое оборудование, за незамедлительное возобновление тестирования сразу после восстановления работы тестовой станции. Были и некоторые проблемы с транспортировкой дисков… Но несмотря ни на что мы рады, что вторая часть тестирования CD-R дисков все же увидела свет, и надеемся, что в дальнейшем подобных затруднений не возникнет, а ассортимент дисков и количество используемых моделей при тестировании будет только увеличиваться.

В числе предложений и поправок, пришедших после публикования первой части тестирования были и вопросы связанные с определением некоего «порога» для CD-R диска, исходя из результатов испытаний. То есть, какой максимальный числовой результат говорил бы о том, что диск не пригоден для записи. Откровенно говоря, этот вопрос поднимался еще перед первой публикацией. Проведя массу вычислений и проконсультировавшись с инженерами УЭЗ мы, к сожалению, пришли к выводу, что получение подобной максимальной цифры математическим путем не представляется возможным. Связано это с тем, что результаты формируются на основании средних значений десяти точек в которых были осуществлены измерения. Помимо этого, стоит учесть, что при вычислении, например, комплексной характеристики CD-R диска «Error rate» берутся во внимание результаты нескольких параметров, тестируемых CDCATS SA3. Определенные спецификацией «Оранжевая книга» допустимые границы для каждого из этих параметров, хоть и имеют фиксированные значение, тем не менее, важным является и участок диска, на котором был получен результат.

Теоретически можно было бы взять CD-R заведомо низкого качества и, таким образом, получить «эталон» CD-R на котором бы не стоило хранить свои данные. Но в этой ситуации необязательным являются низкие результаты диска по всем трем исследуемым характеристикам. Например, оптические характеристики у этого диска будут просто-таки никчемные, а вот геометрия у него будет чуть ли не идеальная, да и хранение данных на нем будет опрометчивым шагом.

Поэтому наиболее правильным, на наш взгляд, был бы не поиск «эталона отстойности» CD-R диска, а сравнение полученных результатов, на основе которого можно было бы делать более-менее определенные выводы. Наиболее наглядной картина может стать при наличии возможности отслеживания тенденции изменения (или не изменения) характеристик диска. В наших планах присутствует создание некоей постоянно пополняемой «библиотеки CD-R дисков», в которой помимо иллюстрации и ATIP диска, будет постоянно пополняться информация о результатах испытания этого диска (в случае если CD-R попадал в число тестируемых), что позволило бы уже отслеживать тенденцию изменения или сохранения уровня качества какого-либо «брэнда».

Как я уже неоднократно упоминал, результаты, выдаваемые тестовой станцией не понятны без расшифровки. Желающие в этом убедиться могут посмотреть примеры тестовых распечаток станции CD CATS SA3 здесь.

Хотел бы напомнить, что помимо результатов, представленных в графической форме, тестовая станция выдает также и результаты в числовом виде. C пояснениями по основным тестируемым параметрам вы можете ознакомиться здесь.

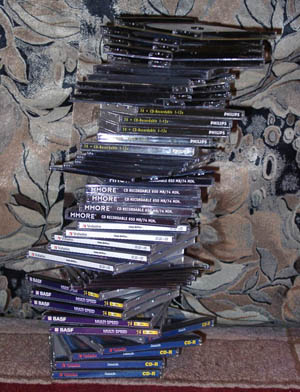

При закупке CD-R было соблюдено важное, на наш взгляд правило: каждй «брэнд» покупался только в одной торговой точке (то есть, в случае отсутствия необходимоо количесва дисков в данной точке, закупка не осуществлялась). После этого, на CD-RW приводах Plextor PX-W124TSi и TEAC CD-W54E производилась запись трех дисков каждой компании на скоростях 2х, 4х и 8х (для рекордера Plextor) и 2х, 4х (для рекордера TEAC).

Basf/EMTEC Multispeed 1x-16x


ATIP: 97m 24s 01f
Disc Manufacturer: Taiyo Yuden Company Ltd.
Reflective layer: Dye (Long strategy; e.g. Cyanine, Azo etc.)
Media type: CD-Recordable
Recording Speeds: min. unknown — max. unknown
nominal Capacity: 656.40MB (74m 43s 00f / LBA: 336075)

• Скорости записи: 1х — 16x
• Маркировка: JE037C0XXX74
• Производство: Германия

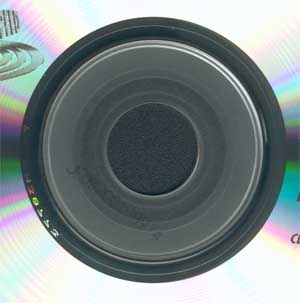

На российском рынке существует несколько видов CD-R под маркой Basf/EMTEC. Наиболее распространены CD-R диски Basf производства CMC Magnetics Corp. Честно говоря, мы и не ожидали «напороться» в коробках Basf на продукцию уважаемой компании Taio Yuden. Основное отличие дисков TY от других — матовый внутренний ободок диска, присутствует и у этого CD-R.

Memorex 1x-12x (slim box)


ATIP: 97m 26s 66f
Disc Manufacturer: CMC Magnetics Corp.
Reflective layer: Dye (Short strategy; e.g. Phtalocyanine)
Media type: CD-Recordable
Recording Speeds: min. unknown — max. unknown
nominal Capacity: 658.89MB (75m 00s 00f / LBA: 337350)

• Скорости записи: 1х — 12x
• Маркировка: HS3150 EF251 10ХХ DХ
• Производство: Конкретной страны-производителя не указано (Europe)

Диск расположен в slim-коробке, по размеру в два раза тоньше стандартной.

MMORE 650 MB


ATIP: 97m 26s 60f
Disc Manufacturer: CMC Magnetics Corp.
Assumed Dye type: Cyanine (Type 0)
Media type: CD-Recordable
Recording Speeds: min. unknown — max. unknown
nominal Capacity: 658.89MB (75m 00s 00f / LBA: 337350)

• Скорости записи: Конкретно не указано (Multi Speed)
• Маркировка: D3119DJ07250XXHS
• Производство: Нидерланды

Вкладыш содержит информацию о наличии на диске специального защитного покрытия «MMORE Protection System»

Mirex (bulk) 650 Mb


ATIP: 97m 28s 26f
Disc Manufacturer: Multi Media Masters & Machinery SA
Assumed Dye type: (Short strategy; e.g. Phtalocyanine)
Media type: CD-Recordable
Recording Speeds: min. unknown — max. unknown
nominal Capacity: 654.49MB (74m 30s 00f / LBA: 335100)

• Скорости записи: 1x-12x
• Маркировка: X X 00427XX 020900
• Производство: Россия

»Bulk» CD-R в первую очередь предназначены для использования в дубликаторах (аппарат, представляющий собой стойку из нескольких рекордеров и предназначенный для мелкомасштабного тиражирования дисков) и, либо упаковываются в полиэтилен (обычно упаковка состоит из 100 CD-R), либо в специальные боксы на шпинделе. Как правило, такие диски не имеют изображения на нерабочей стороне диска для того, чтобы покупатель сам в дальнейшем мог нанести желаемый рисунок на специальном струйном или термопритнере.

SKY Platinum (bulk) 650 Mb


ATIP: 97m 31s 07f
Disc Manufacturer: Ritek Co.
Reflective layer: Dye (Short strategy; e.g. Phtalocyanine)
Media type: CD-Recordable
Recording Speeds: min. unknown — max. unknown
nominal Capacity: 656.69MB (74m 45s 00f / LBA: 336225)

• Скорости записи: 2x-12x
• Маркировка: Без маркировки
• Производство: Нет информации

Данные диски подавались в виде упаковки из 50 дисков, размещенных на шпинделе. По всей видимости, сам процесс упаковки был несколько неаккуратен, из-за чего почти у всех закупленный дисков изначально были заметны небольшие царапины.

Philips Multi Purpose


ATIP: 97m 31s 09f
Disc Manufacturer: Ritek Co.
Assumed Dye type: Dye (Short strategy; e.g. Phtalocyanine)
Media type: CD-Recordable
Recording Speeds: min. unknown — max. unknown
nominal Capacity: 654.49MB (74m 30s 00f / LBA: 335100)

• Скорости записи: 1x-12x
• Маркировка: XXG910186XXXXXX
• Производство: Конкретной страны-производителя не указано (Europe)

TDK D-View 650 Mb (slim box)


ATIP: 97m 32s 00f
Disc Manufacturer: TDK Corp.
Reflective layer: Dye (Long strategy; e.g. Cyanine, Azo etc.)
Media type: CD-Recordable
Recording Speeds: min. unknown — max. unknown
nominal Capacity: 658.74MB (74m 59s 00f / LBA: 337275)

• Скорости записи: 1х — 12x
• Маркировка: С0J05QD133XSG2
• Производство: Люксембург

Verbatim DataLife


ATIP: 97m 26s 60f
Disc Manufacturer: CMC Magnetics Corp.
Reflective layer: Dye (Long strategy; e.g. Cyanine, Azo etc.)
Media type: CD-Recordable
Recording Speeds: min. unknown — max. unknown
nominal Capacity: 658.89MB (75m 00s 00f / LBA: 337350)

• Скорости записи: 1х — 8x
• Маркировка: HS3105 ED212 20XX DX
• Производство: Тайвань

Verbatim DataLifePlus (Metal AZO)


ATIP: 97m 34s 21f
Disc Manufacturer: Mitsubishi Chemicals Corp.
Reflective layer: Dye (Long strategy; e.g. Cyanine, Azo etc.)
Media type: CD-Recordable
Recording Speeds: min. unknown — max. unknown
nominal Capacity: 656.40MB (74m 43s 00f / LBA: 336075)

• Скорости записи: 1х — 16x
• Маркировка: S0X24I51711XX
• Производство: Тайвань

Вкладыш содержит информацию о наличии на диске специального защитного слоя

Результаты тестирования

Меньшее числовое значение соответствует более высокому показателю качества CD-R диска.

Результаты тестирования дисков, записанных на CD-RW приводе Plextor W124TSi

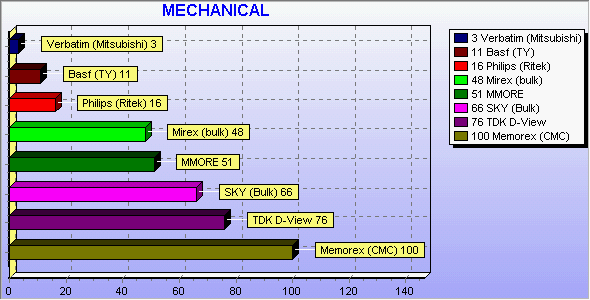

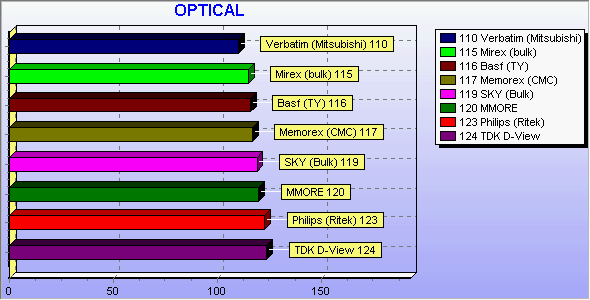

Сводные диаграммы результатов тестирования CD-R, записанных на скорости 2х

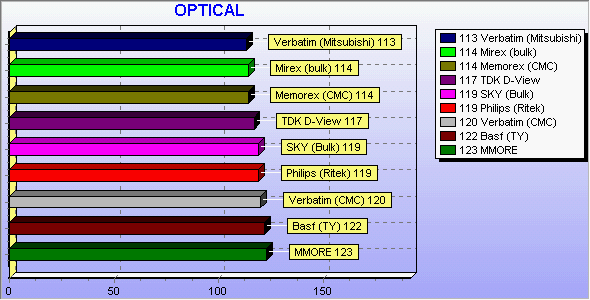

Сводные диаграммы результатов тестирования CD-R, записанных на скорости 4х

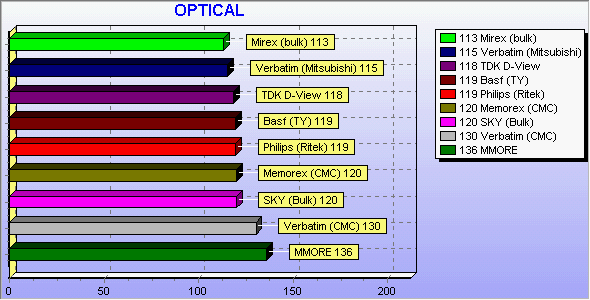

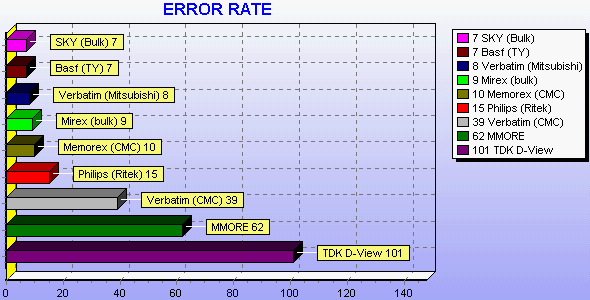

Сводные диаграммы результатов тестирования CD-R, записанных на скорости 8х

Результаты тестирования дисков, записанных на CD-RW приводе TEAC CD-W54E

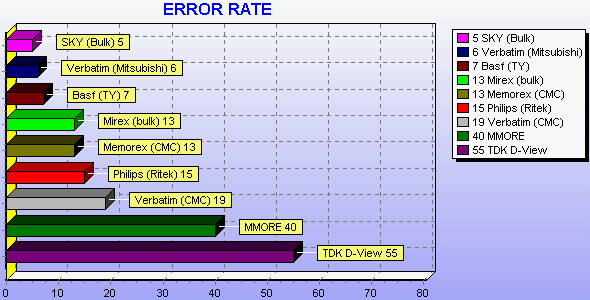

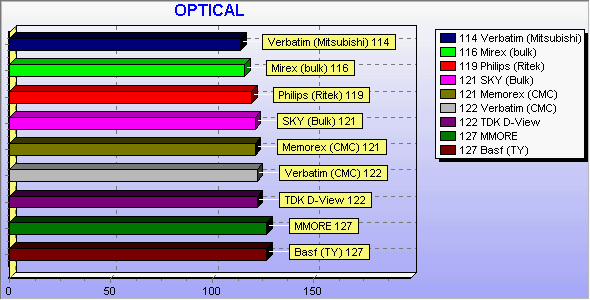

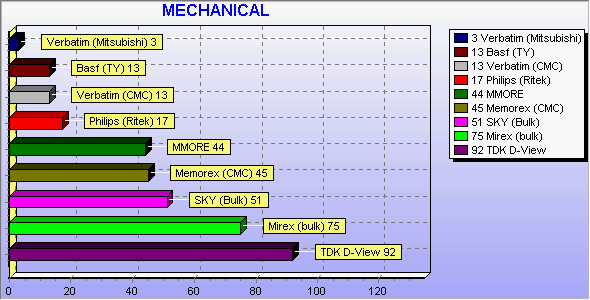

Сводные диаграммы результатов тестирования CD-R, записанных на скорости 2х

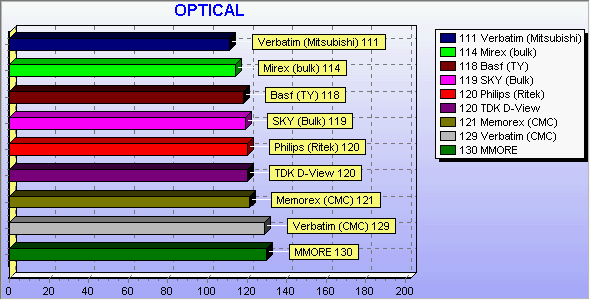

Сводные диаграммы результатов тестирования CD-R, записанных на скорости 4х

На эту страницу мы вывели совокупные графики всех трех тестируемых параметров записанных дисков на соответствующих скоростях.

С алгоритмом расчетов вы можете ознакомиться здесь. А желающие изучить исходные данные, могут ознакомиться с ними здесь (рекордер Plextor W124TSi) и здесь (рекордер TEAC CD-W54E).
