Отчет тестирования усилителя ParkAudio VX300

Тестируемое устройство ParkAudio VX300
Режим работы 24-bit, 192 kHz
Звуковой интерфейс DirectSound
Маршрут сигнала E-MU 1616m Dock Out2 >> VX300 >> E-MU1616m Dock A
Версия RMAA 6.0.5 PRO

Краткие данные отчета

Максимальная неискаженная мощность для 8 Ом на 1 кГц, Вт 120
Нагрузочная способность резистивной нагрузки для 8 Ом, Вт 360
Резкий переход в искажения ДА
Максимальный уровень сигнал/шум, дБ 110
Напряжение питания в сети, В 218

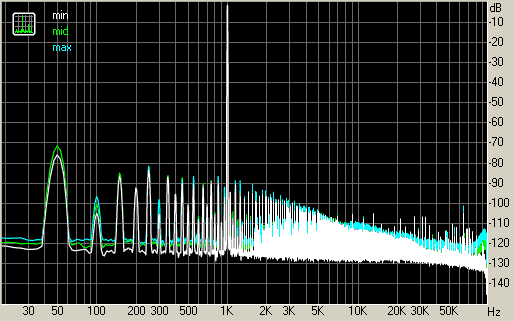

Зависимость искажений от общего коэф. усиления


Нагрузка резистивная, Ом
8
Мощность на 1 кГц, Вт
2
наилучший результат min
наихудший результат max+mid
Примечание: различия в уровнях искажений незначительные

Подробный отчет

Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -0.1 dB дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 8
Мощность на 1 кГц , Вт 2
Калибровка АЧХ ДА
Выставленный уровень громкости звукового интерфейса +4dBu
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения НЕТ
Напряжение питания в сети, В 218

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.25, +0.05
От 40 Гц до 15 кГц, дБ
-0.25, +0.05

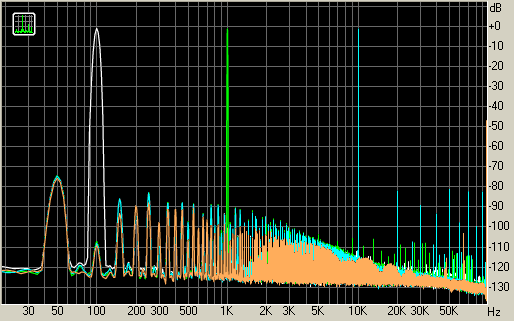

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0047
+0.0027
+0.0200
Гармонические искажения + шум , %
+0.0278
+0.0285
+0.0286
Гармонические искажения + шум (A-взвеш.), %
+0.0153
+0.0161
+0.0155

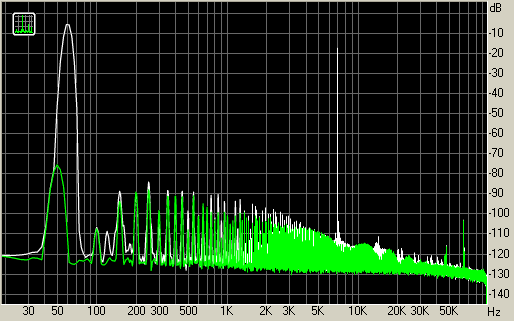

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0239
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0199

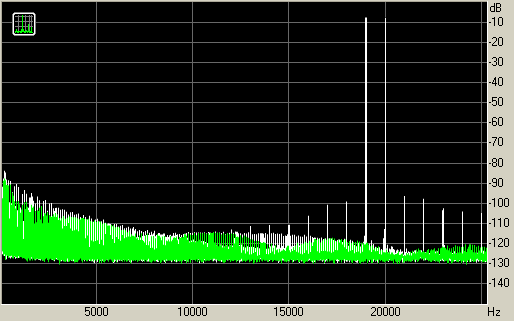

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0386
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0199

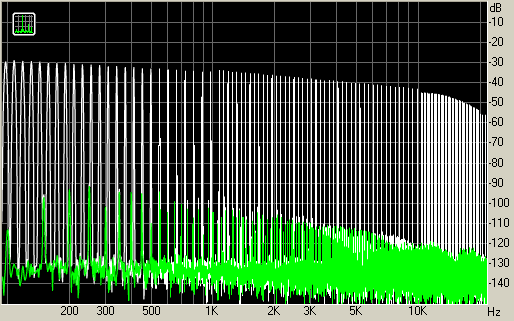

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
0/100
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
0/95
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
0/80

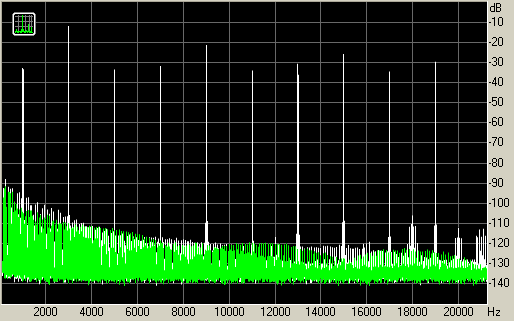

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка





Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -0.1 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная


Нагрузка резистивная, Ом 8
Мощность на 1 кГц , Вт 18.5
Калибровка АЧХ ДА
Выставленный уровень громкости +4dBu
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения НЕТ
Напряжение питания в сети, В 218

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.25, +0.05
От 40 Гц до 15 кГц, дБ
-0.25, +0.05

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0014
+0.0025
+0.0175
Гармонические искажения + шум , %
+0.0205
+0.0206
+0.0289
Гармонические искажения + шум (A-взвеш.), %
+0.0114
+0.0122
+0.0184

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0119
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0093

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0310
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0178

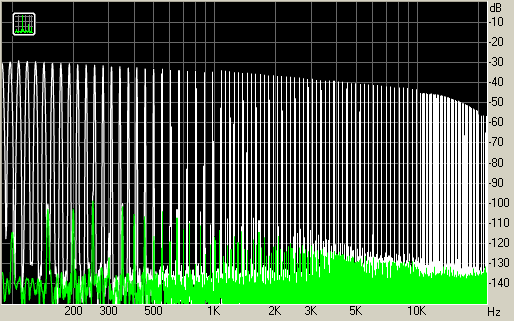

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
3/105
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
1/100
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
3/85

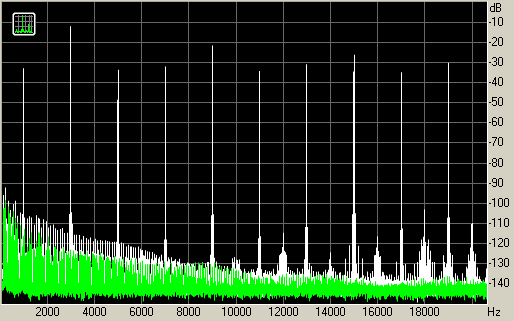

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка








Параметры измерительного устройства

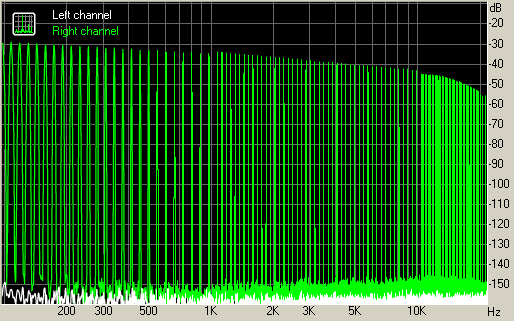

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
3/120
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
3/117
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
8/102

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка







Кузнецов Роман ака romanrex (romanrex@ixbt.com)

Опубликовано — ... года
