Пример отчета тестирования усилителя для наушников X-Fi XtremeMusic

Тестируемое устройство Creative X-Fi XtremeMusic
Режим работы 24-bit, 192 kHz
Звуковой интерфейс DirectSound
Маршрут сигнала Creative X-Fi XtremeMusic >> E-MU 1616m Dock Line 2
Версия RMAA 6.0.5 PRO



Зависимость максимальной неискаженной мощности от резистивной нагрузки


Подробный отчет

Нагрузка резистивная, Ом
Мощность на 1 кГц, мВт
16
33
100
300

Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -0.2 dB / -0.2 dB
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 16
Мощность на 1 кГц, мВт 6
Калибровка АЧХ НЕТ
Выставленный уровень громкости 100%
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения НЕТ

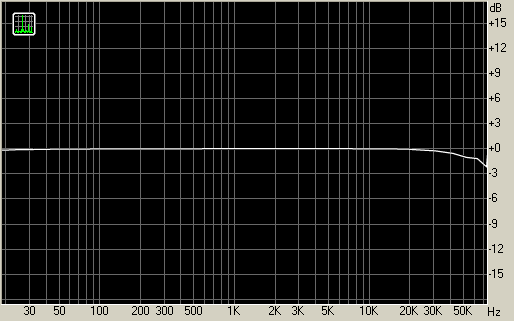

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.14, +0.01
От 40 Гц до 15 кГц, дБ
-0.06, +0.01

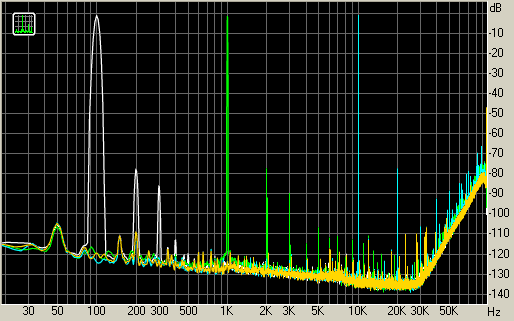

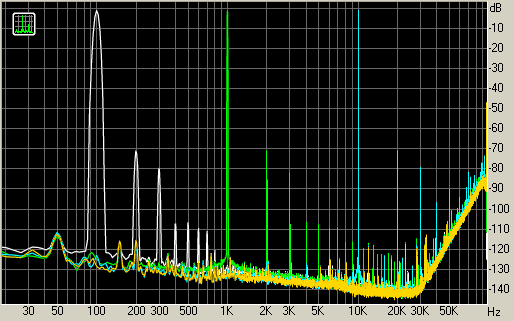

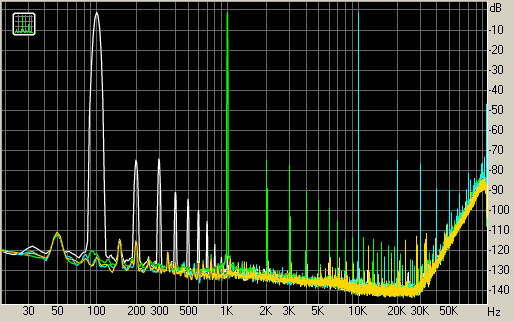

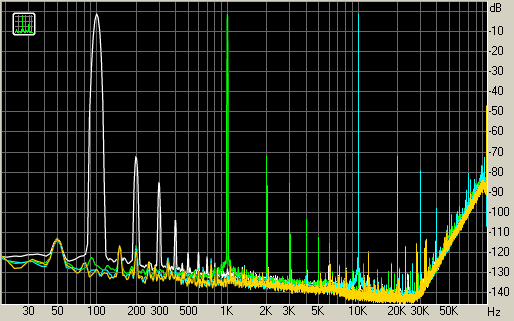

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0314
+0.0267
+0.0424
Гармонические искажения + шум , %
+0.0314
+0.0267
+0.0161
Гармонические искажения + шум (A-взвеш.), %
+0.0140
+0.0352
+0.0058

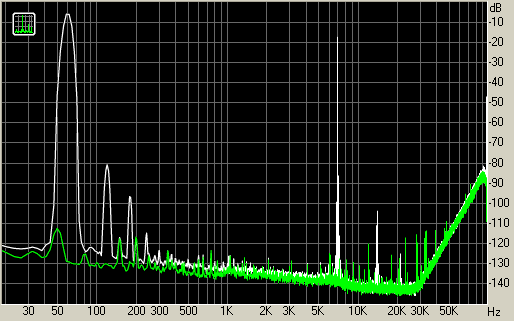

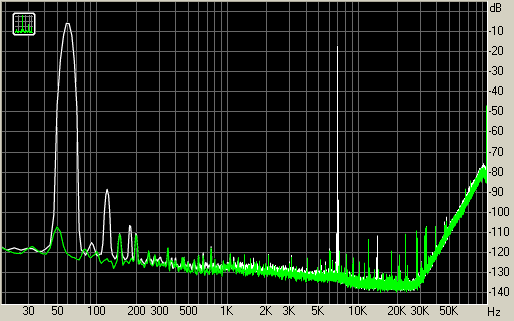

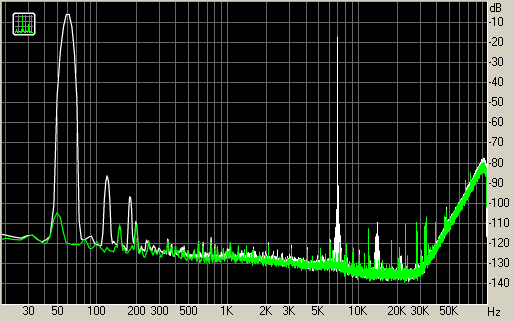

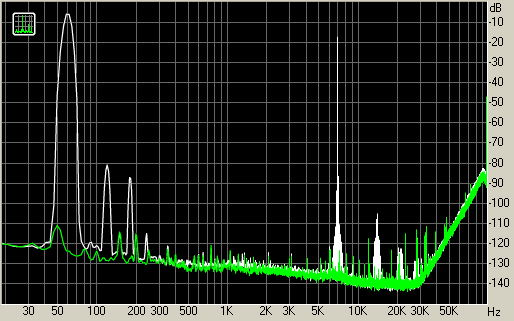

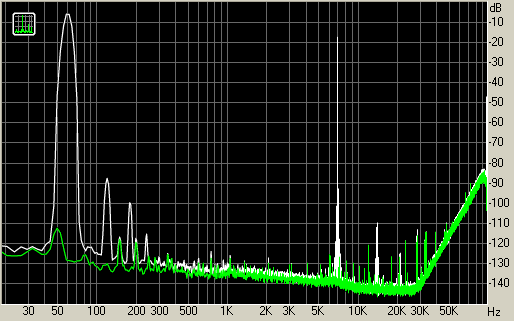

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0217
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0135

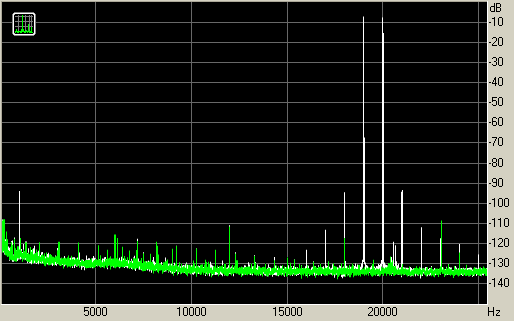

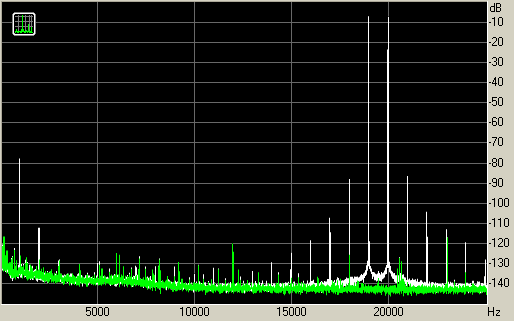

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0208
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0209

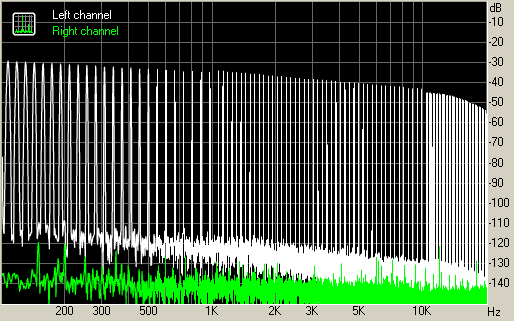

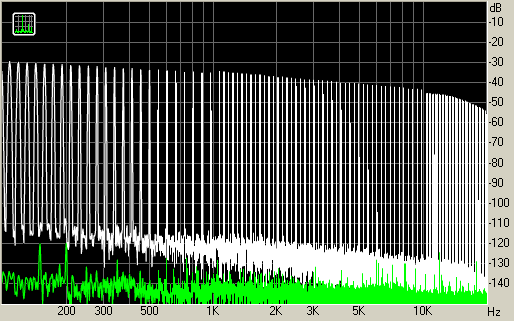

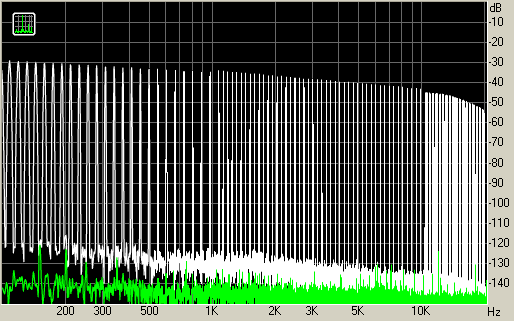

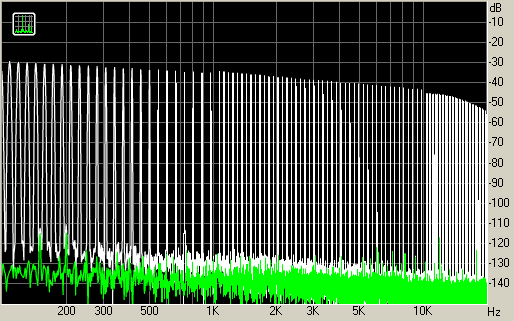

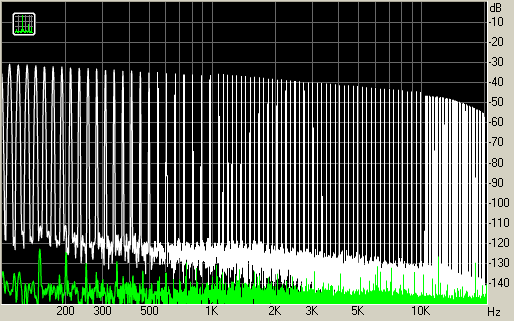

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
/
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
/
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
/

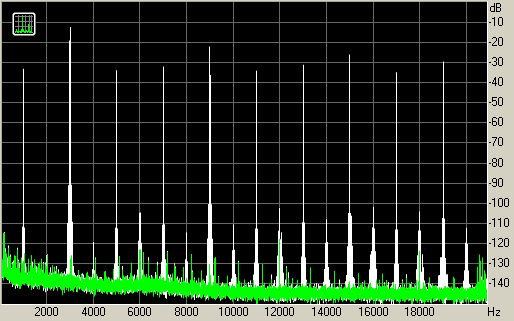

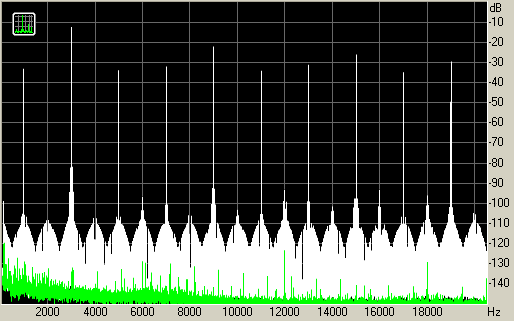

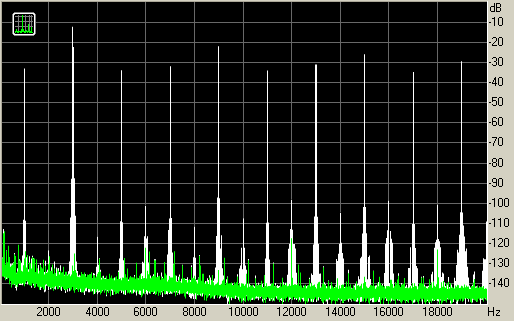

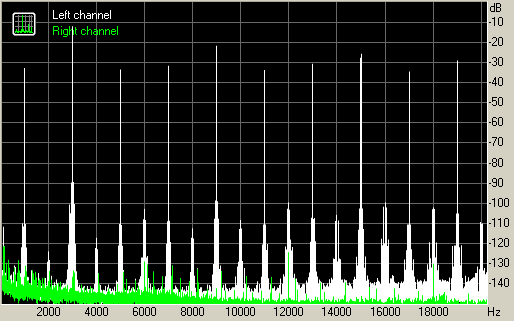

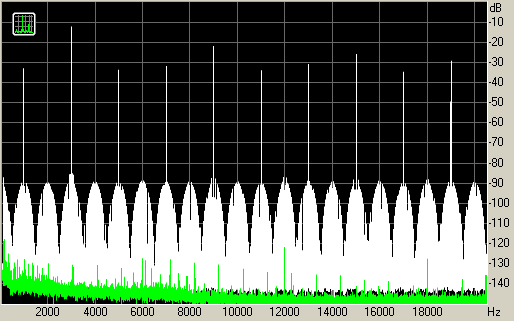

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка



Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -0.1 dB / -0.1 dB
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная


Нагрузка резистивная, Ом 16
Мощность на 1 кГц , мВт 0,6
Калибровка АЧХ НЕТ
Выставленный уровень громкости 84%
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения НЕТ

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.14, +0.01
От 40 Гц до 15 кГц, дБ
-0.06, +0.01

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0161
+0.0162
+0.0570
Гармонические искажения + шум , %
+0.0162
+0.0164
+0.0120
Гармонические искажения + шум (A-взвеш.), %
+0.0060
+0.0213
+0.0046

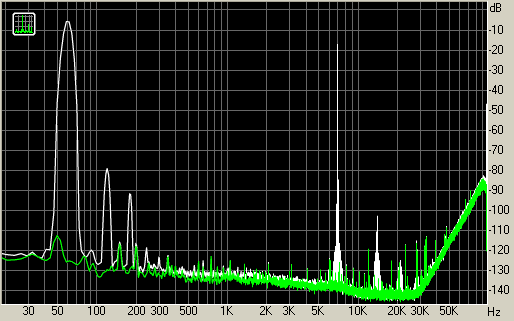

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0122
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0082

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0123
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0134

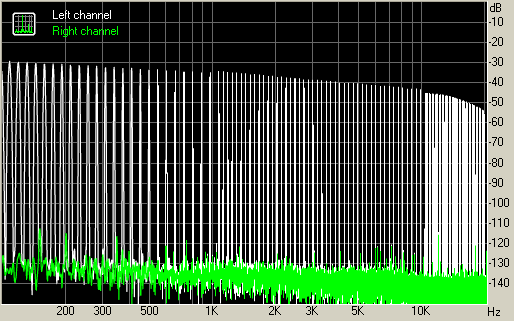

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
/
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
/
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
/

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка


Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -0.5 dB / -0.5 dB
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 33
Мощность на 1 кГц, мВт 11
Калибровка АЧХ НЕТ
Выставленный уровень громкости 100%
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения НЕТ

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.14, +0.01
От 40 Гц до 15 кГц, дБ
-0.06, +0.01

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0348
+0.0343
+0.0461
Гармонические искажения + шум , %
+0.0349
+0.0343
+0.0251
Гармонические искажения + шум (A-взвеш.), %
+0.0122
+0.0448
+0.0090

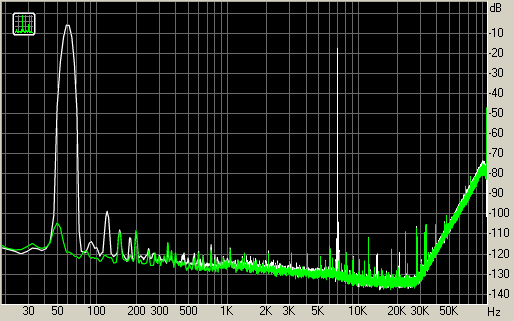

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0253
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0158

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0257
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0275

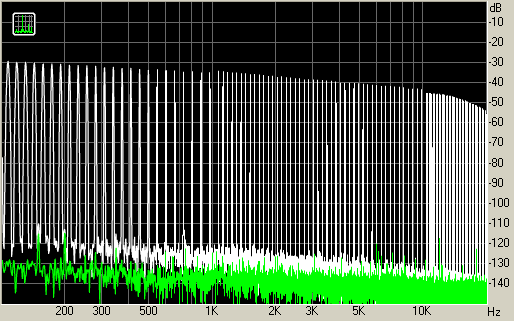

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
/
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
/
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
/

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка


Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -0.4 dB / -0.4 dB
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 33
Мощность на 1 кГц, мВт 1
Калибровка АЧХ НЕТ
Выставленный уровень громкости 80%
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения НЕТ

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.14, +0.01
От 40 Гц до 15 кГц, дБ
-0.06, +0.01

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0169
+0.0171
+0.0547
Гармонические искажения + шум , %
+0.0170
+0.0172
+0.0131
Гармонические искажения + шум (A-взвеш.), %
+0.0058
+0.0224
+0.0049

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0128
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0084

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0130
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0142

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
/
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
/
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
/

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка



Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -1.8 dB / -1.8 dB
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 100
Мощность на 1 кГц, мВт 10
Калибровка АЧХ НЕТ
Выставленный уровень громкости 100%
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения НЕТ

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.15, +0.01
От 40 Гц до 15 кГц, дБ
-0.06, +0.01

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0290
+0.0292
+0.0450
Гармонические искажения + шум , %
+0.0291
+0.0293
+0.0219
Гармонические искажения + шум (A-взвеш.), %
+0.0097
+0.0382
+0.0078

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0203
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0128

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0097
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0232

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
/
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
/
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
/

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка




Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -0.5 dB / -0.5 dB
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 100
Мощность на 1 кГц, мВт 1
Калибровка АЧХ НЕТ
Выставленный уровень громкости 78%
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения НЕТ

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.14, +0.01
От 40 Гц до 15 кГц, дБ
-0.06, +0.01

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0118
+0.0120
+0.0748
Гармонические искажения + шум , %
+0.0120
+0.0122
+0.0095
Гармонические искажения + шум (A-взвеш.), %
+0.0043
+0.0157
+0.0038

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0090
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0062

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0043
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0103

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
/
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
/
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
/

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка


Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -0.1 dB / -0.1 dB
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 300
Мощность на 1 кГц, мВт 5,6
Калибровка АЧХ НЕТ
Выставленный уровень громкости 100%
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения НЕТ

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.15, +0.01
От 40 Гц до 15 кГц, дБ
-0.06, +0.01

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0145
+0.0148
+0.0401
Гармонические искажения + шум , %
+0.0145
+0.0149
+0.0110
Гармонические искажения + шум (A-взвеш.), %
+0.0050
+0.0194
+0.0040

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0099
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0065

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0129
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0121

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
/
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
/
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
/

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка


Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -0.4 dB / -0.4 dB
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 300
Мощность на 1 кГц, мВт 0,3
Калибровка АЧХ НЕТ
Выставленный уровень громкости 50%
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения НЕТ

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.14, +0.01
От 40 Гц до 15 кГц, дБ
-0.06, +0.01

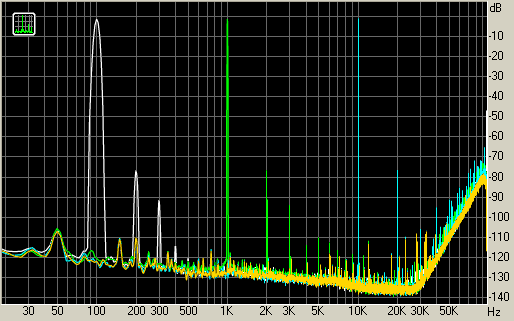

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0034
+0.0039
+0.0878
Гармонические искажения + шум , %
+0.0042
+0.0047
+0.0041
Гармонические искажения + шум (A-взвеш.), %
+0.0026
+0.0056
+0.0025

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0048
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0042

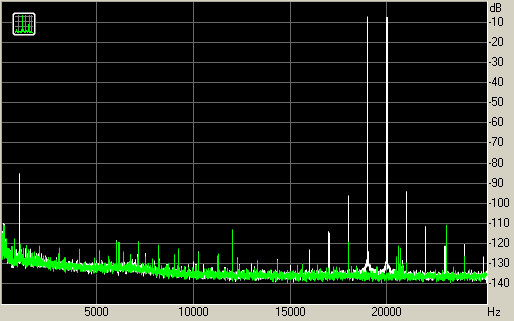

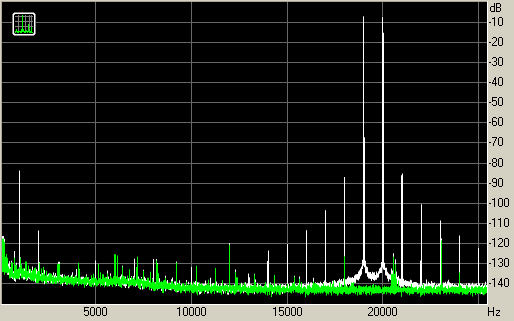

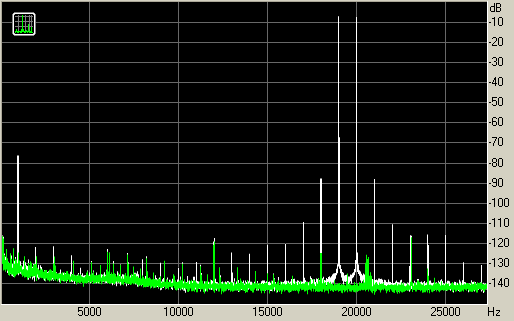

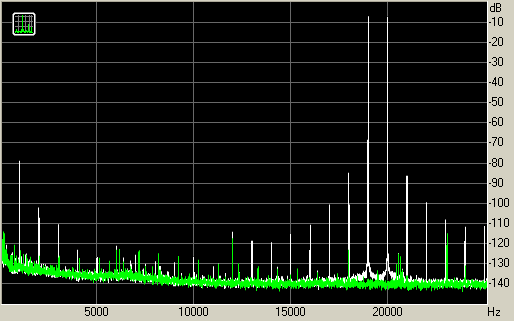

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0057
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0049

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
/
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
/
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
/

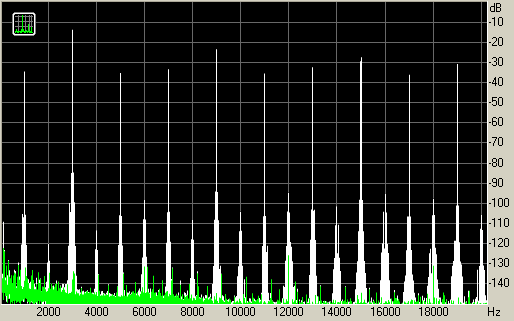

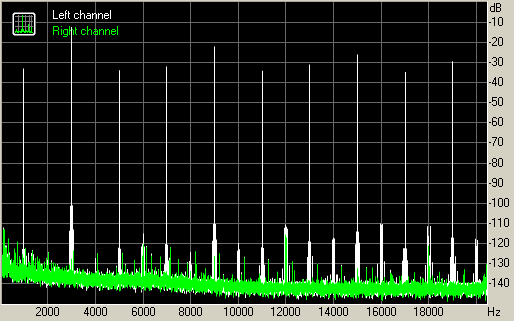

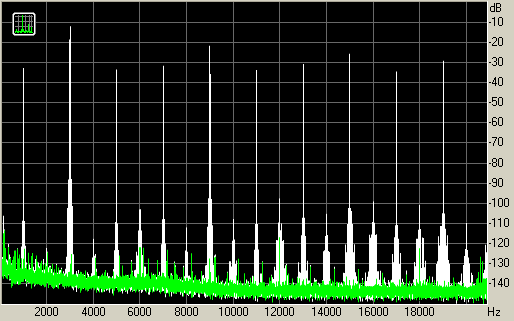

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка



Ссылки


Кузнецов Роман ака romanrex (romanrex@ixbt.com)

Опубликовано — ... года


Обсудить в конференции (комментариев: 269)

Другие обсуждения в конференции:

Комментарии? Поправки? Дополнения? (maxim@ixbt.com)


на главную страницуна главную страницуна главную страницу

Новости | Процессоры и системы охлаждения | Системные платы, память и чипсеты | 3D-Видео | Сети и серверы | CD/DVD-приводы | Принтеры и МФУ | Мониторы и ТВ-тюнеры | HDD и Flash накопители | Цифровой звук | ProAudio | Изображение в числах | Проекторы и ТВ | Цифровое видео | Ноутбуки | КПК | Мобильная связь | ИБП, БП и корпуса | Периферия | Software | ProБизнес | Колонка редактора | MacLife | Карта сайта | Поиск | Конференция | Фотогалереи | GAMETECH | Komok | Журнал | RightMark | DigitLife | Рейтинги | Podcasting | Webcasting

Copyright © by iXBT.com, 1997—2008. Produced by iXBT.com
