Резистивная нагрузка комплектуется из резисторов. Нагрузочная способность резистивной батареи подбирается индивидуально и должна быть выше выходной мощности усилителя.

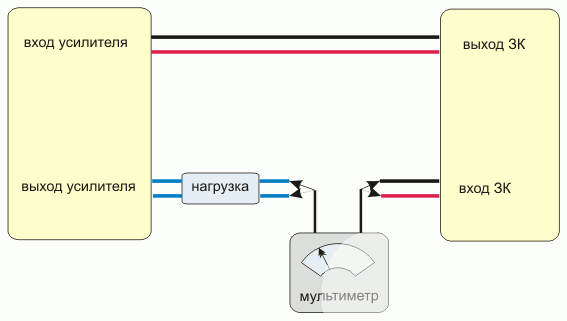

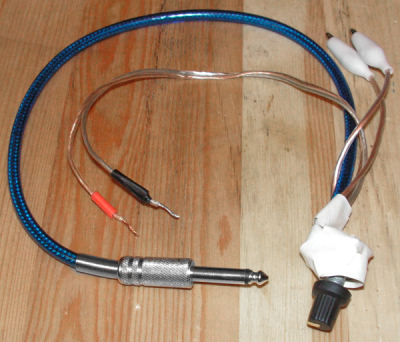

Достаточно простой вариант показан ниже. Резистивная нагрузка подключается посредством зажимами "крокодил". Оголенные концы проводов подключаются к усилителю. TS вход в звуковой интерфейс. В зависимости от задач, форм-фактора разъемов звуковой карты и т.п. длина проводов и форм фактор разъемов подбираются индивидуально. Для участка с маломощным сигналом целесообразно использовать экранированный провод для уменьшения наводок.

При возможности лучше не использовать навесной монтаж, так как во время эксплуатации есть риск, что может отойти какой-то провод.

При соединении устройств и замыкания + и - можно легко спалить соединяемые устройства. По этому внимательность превыше всего!

Если сложно определить, где "минус", а где "плюс" то можно поступить следующим образом, при выключенном устройстве тестером проверить сопротивление на контактах, как правило между двумя минусами сопротивление должно быть около 0. И только после точного определения "минуса" уже включать усилитель в сеть.

Комплектовать нагрузку проще из резисторов номиналами 4 или 8 Ом. При увеличении количества резисторов увеличится нагрузочная способность, и что удобно, для формирования различного сопротивления можно использовать одни и те же резисторы, просто перегруппировывая их.

Наиболее простой (и недорогой) способ соединения резисторов без пайки и скрутки контактов - это использовать клеммы как на фотографии (9 резистров с нагрузочной способностью в 20 Вт, итоговое сопротивление резисторной батареи 3.9 Ом, нагрузочная способность 180 Вт).
