Отчет тестирования усилителя SK 1200

Тестируемое устройство SK 1200
Режим работы 24-bit, 192 kHz
Звуковой интерфейс DirectSound
Маршрут сигнала E-MU 1616m Dock Out2 >> SK 1200 >> E-MU1616m Dock A
Версия RMAA 6.0.5 PRO

Краткие данные отчета

Максимальная неискаженная мощность (режим 100W) для 4 Ом на 1 кГц, Вт 109
Максимальная неискаженная мощность (режим 100W) для 8 Ом на 1 кГц, Вт 54
Нагрузочная способность резистивной нагрузки для 4 Ом, Вт 320
Нагрузочная способность резистивной нагрузки для 8 Ом, Вт 360
Резкий переход в искажения НЕТ
Максимальный уровень сигнал/шум, дБ 97
Напряжение питания в сети, В 206~210

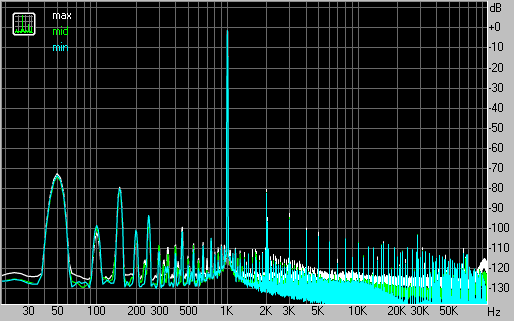

Зависимость искажений от общего коэф. усиления



Нагрузка резистивная, Ом
4
Мощность на 1 кГц, Вт
4
наилучший результат min
наихудший результат max
Примечание: при изменении общего коэф. усиления изменений искажений практически нет

Подробный отчет



Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -3.2 dB дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 3.9
Мощность на 1 кГц (режим 100W) , Вт 11.2
Калибровка АЧХ ДА
Выставленный уровень громкости звукового интерфейса -6дБ/+4dBu
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения НЕТ
Напряжение питания в сети, В 206

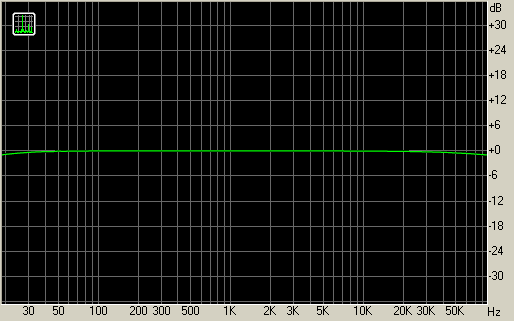

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.81, +0.04
От 40 Гц до 15 кГц, дБ
-0.18, +0.04

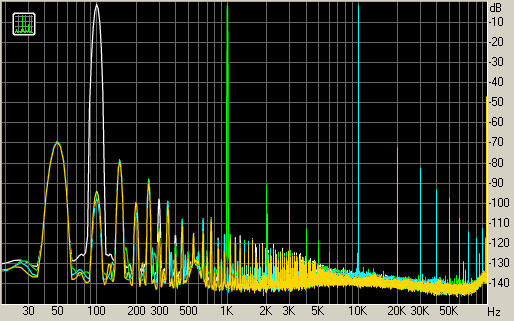

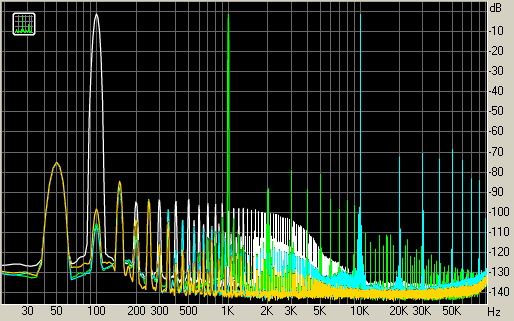

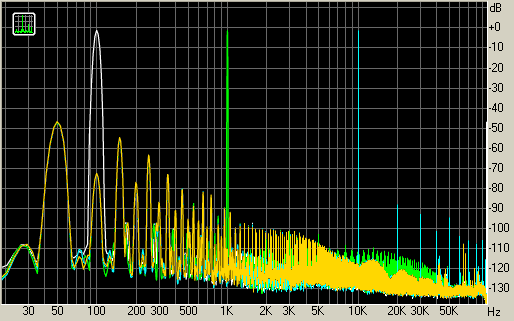

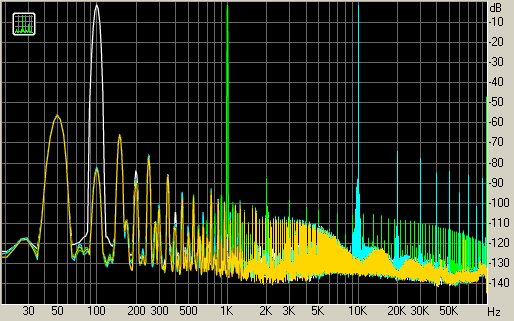

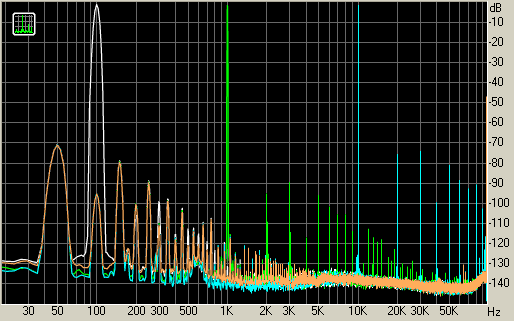

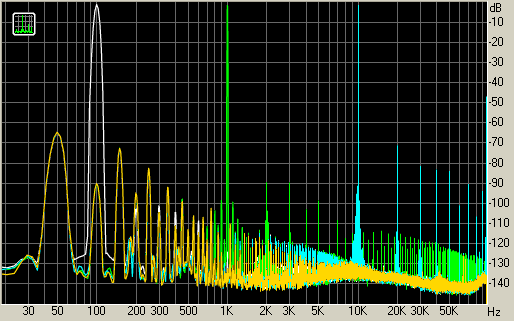

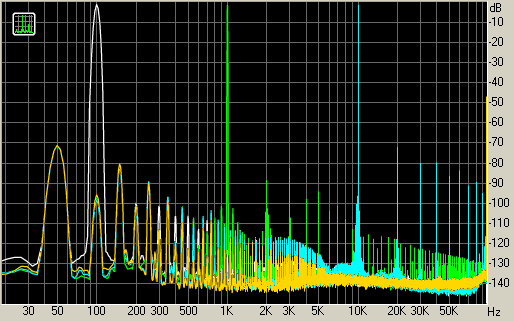

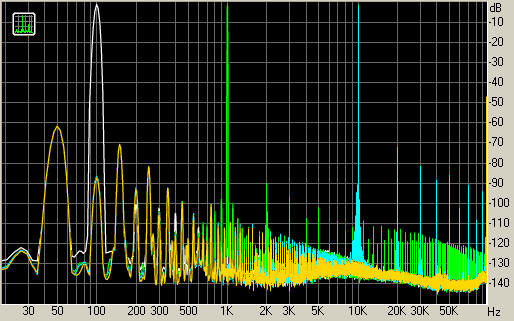

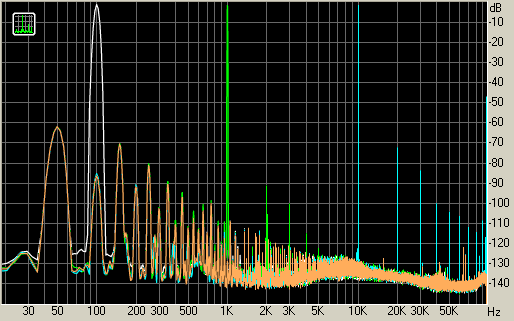

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0032
+0.0033
+0.0293
Гармонические искажения + шум , %
+0.0995
+0.1002
+0.0995
Гармонические искажения + шум (A-взвеш.), %
+0.0108
+0.0120
+0.0119

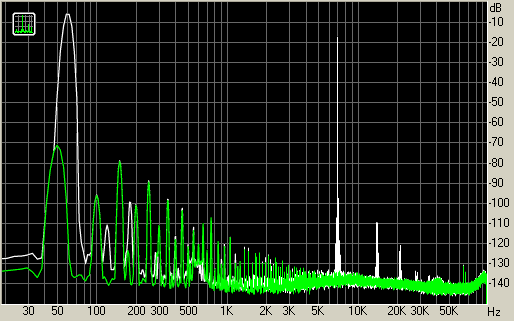

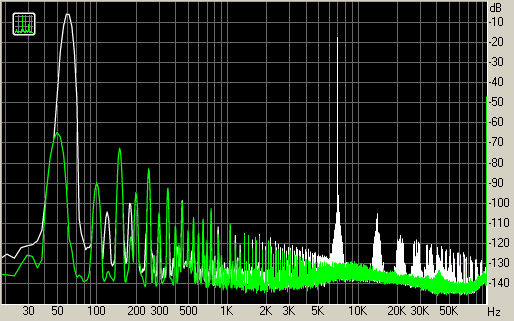

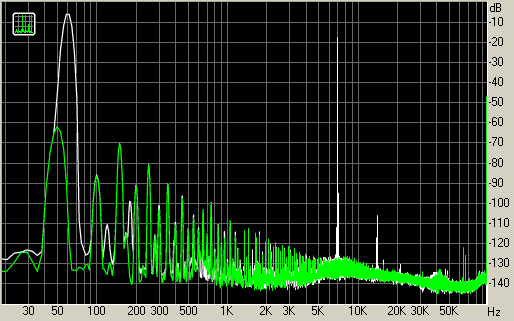

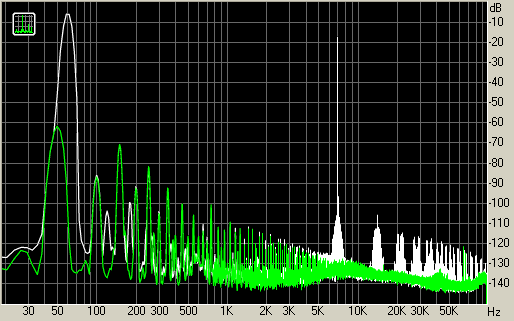

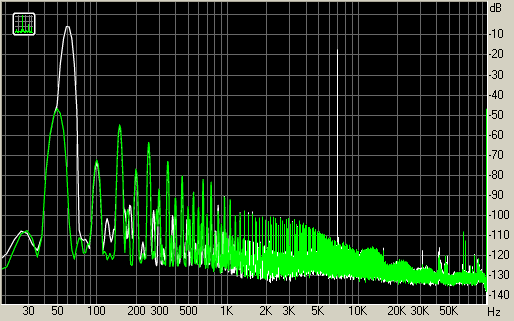

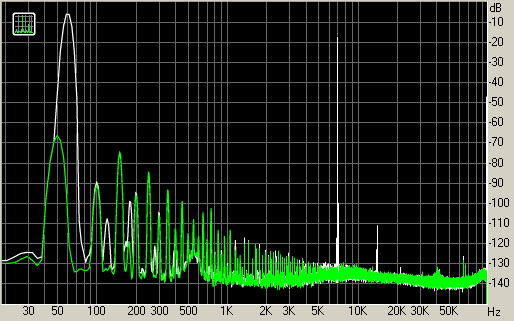

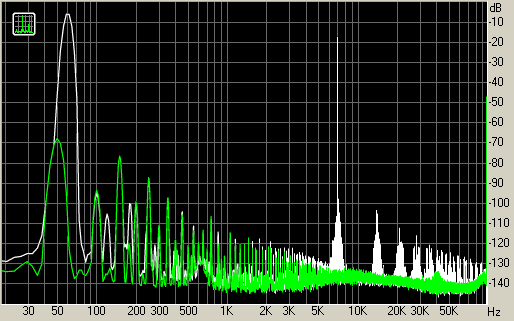

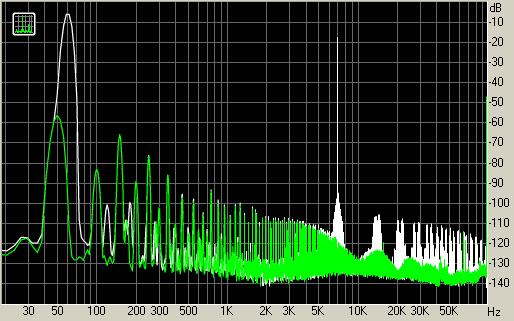

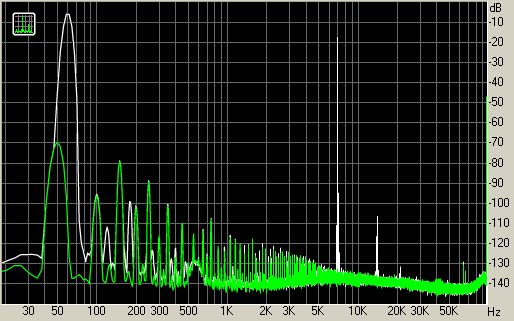

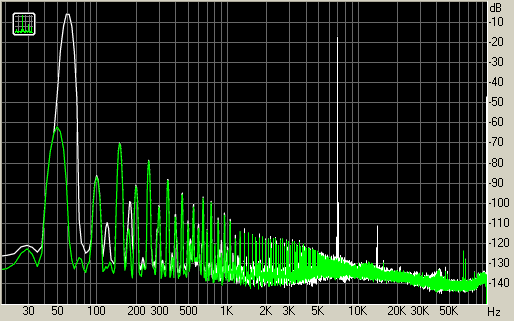

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0583
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0169

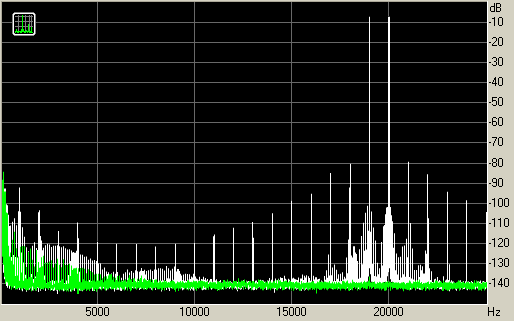

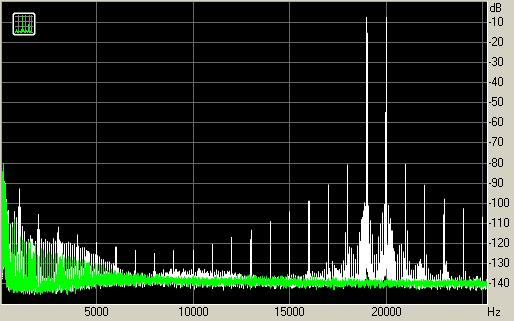

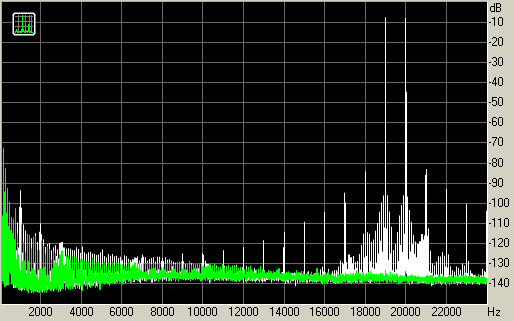

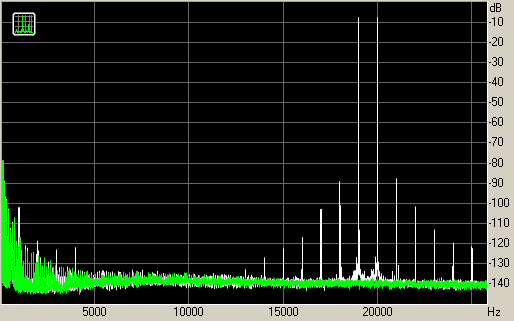

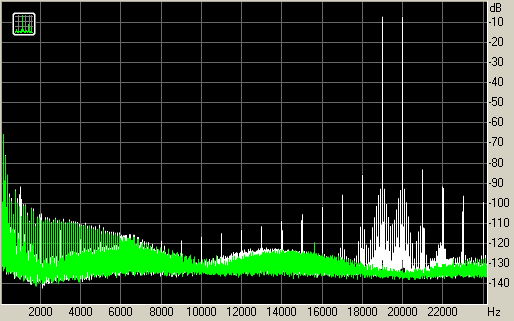

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.1454
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0154

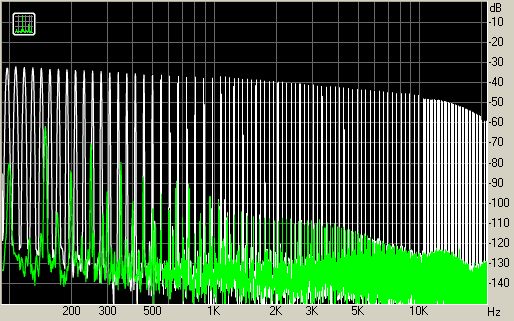

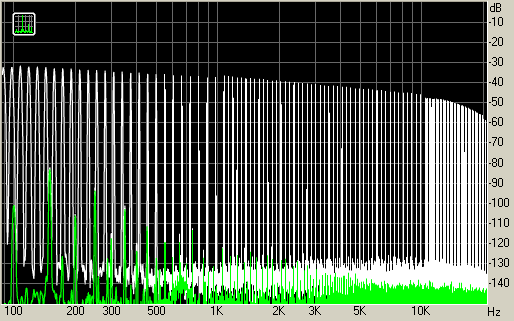

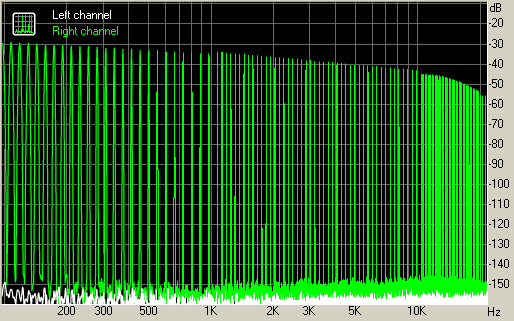

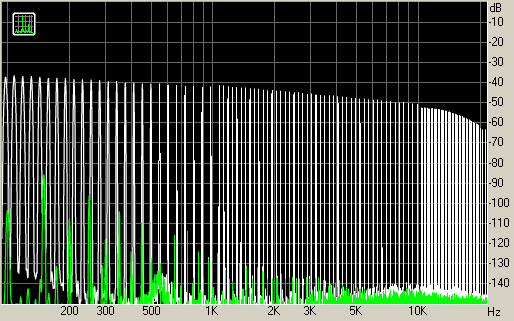

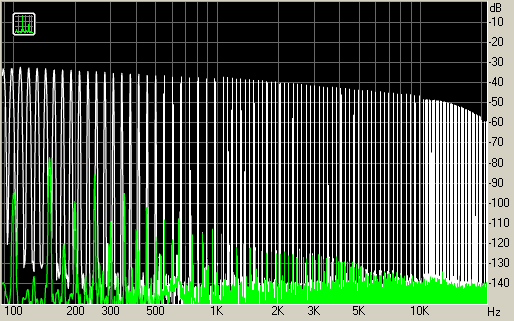

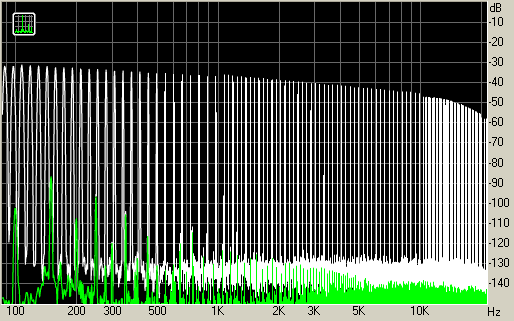

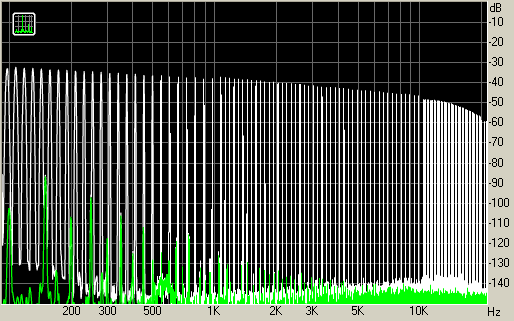

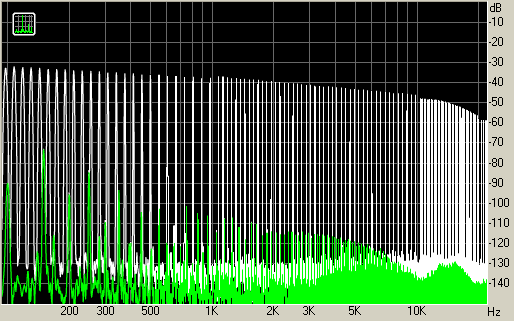

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
10/105
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
4/105
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
0/90

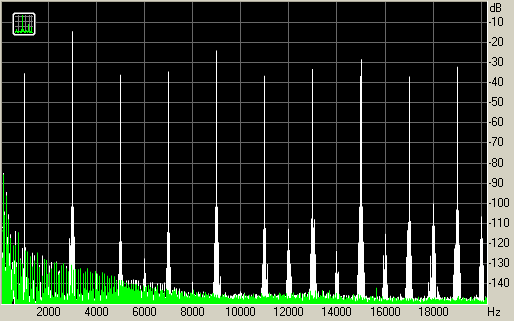

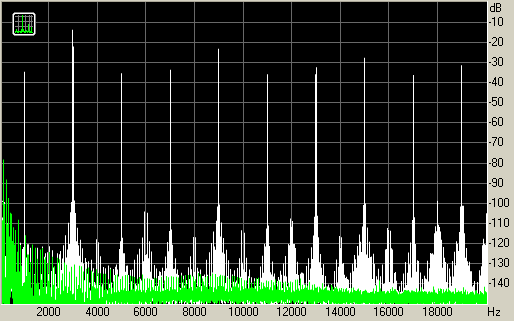

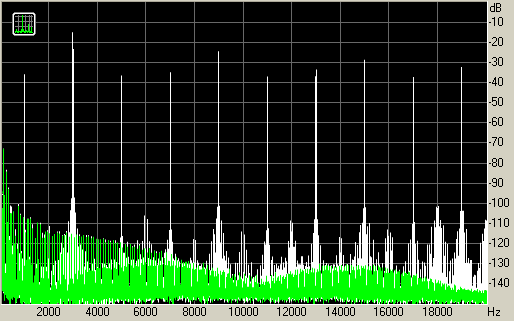

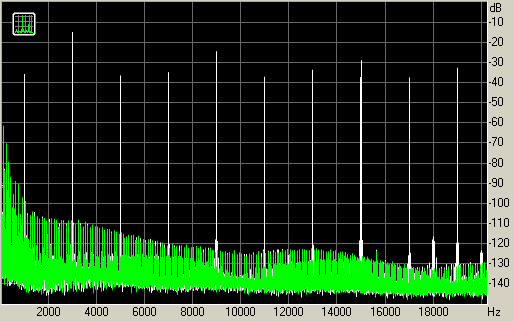

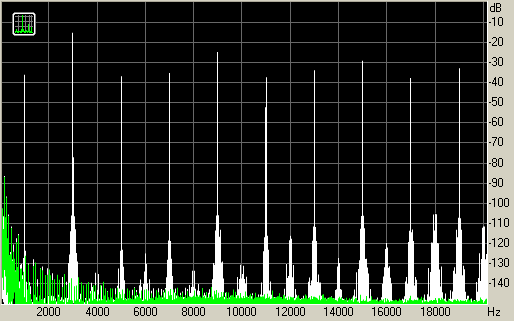

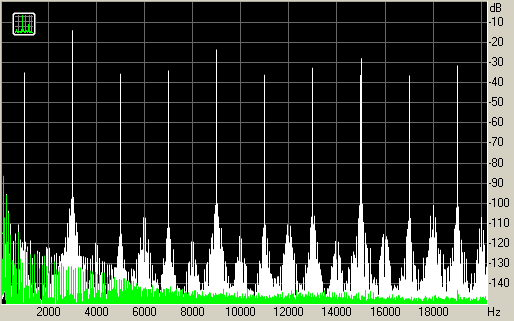

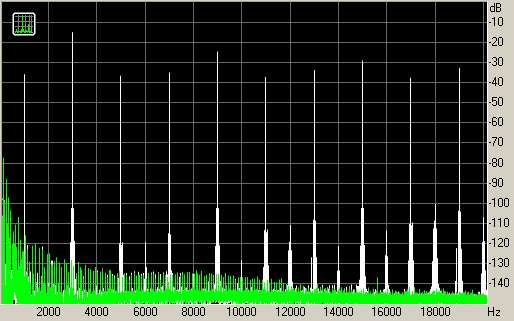

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка





Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -1.7 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная


Нагрузка резистивная, Ом 3.9
Мощность на 1 кГц (режим 100W), Вт 40
Калибровка АЧХ ДА
Выставленный уровень громкости -6дБ/+4dBu
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения НЕТ
Напряжение питания в сети, В 206

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.82, +0.02
От 40 Гц до 15 кГц, дБ
-0.19, +0.02

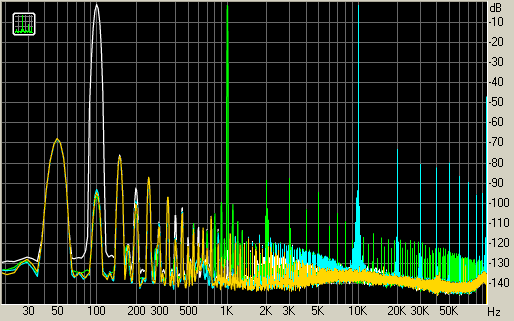

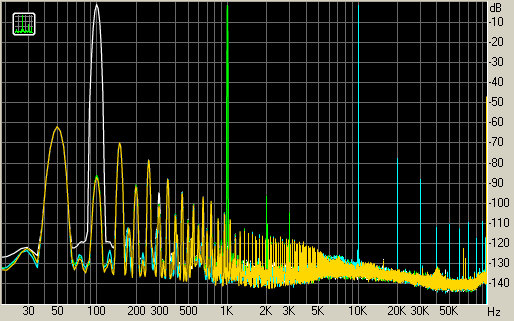

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0028
+0.0018
+0.0168
Гармонические искажения + шум , %
+0.0606
+0.0601
+0.0098
Гармонические искажения + шум (A-взвеш.), %
+0.0071
+0.0073
+0.0036

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0350
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0101

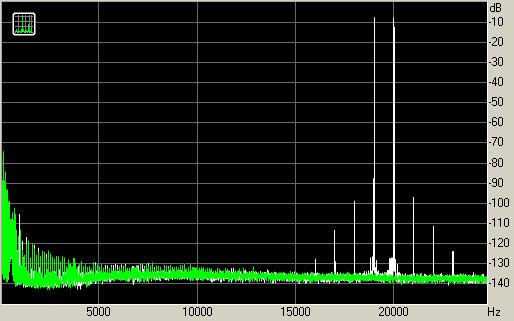

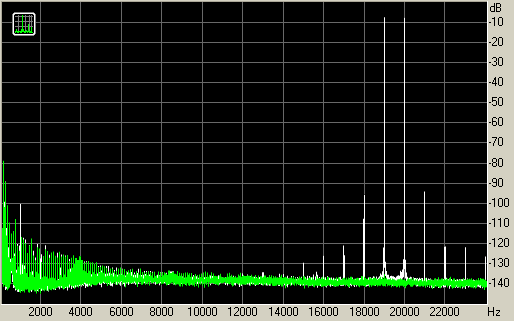

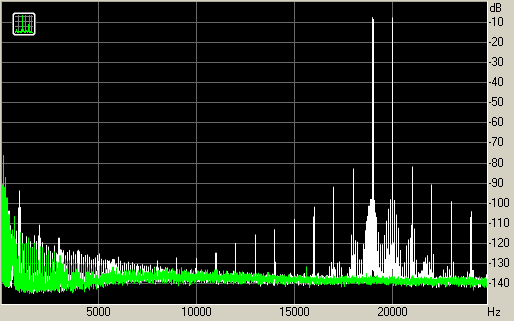

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0873
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0098

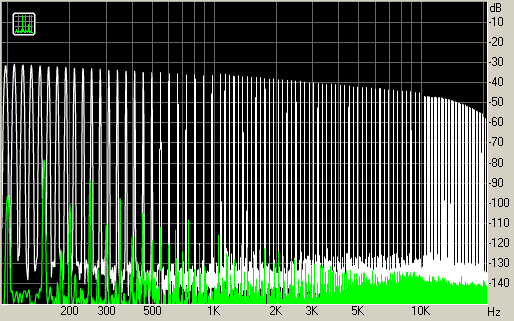

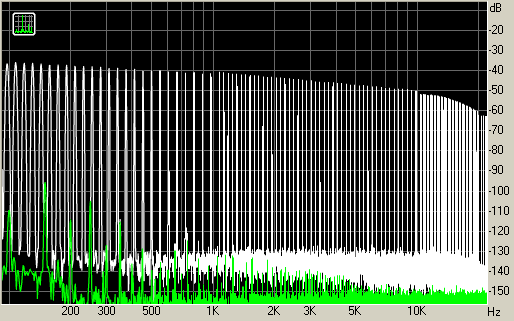

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
10/100
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
2/110
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
2/92

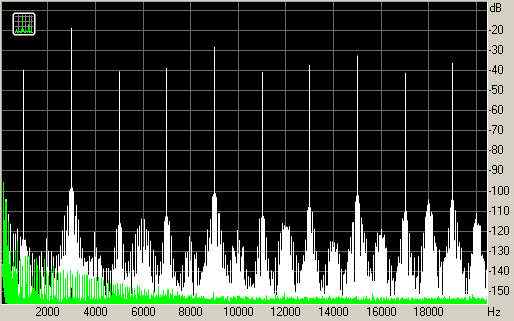

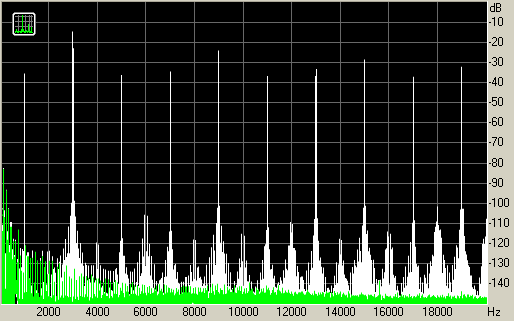

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка




Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -4.4 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 4
Мощность на 1 кГц (режим 100W), Вт 109
Калибровка АЧХ ДА
Выставленный уровень громкости -6дБ/+4dBu
Режим максимальной неискаженной громкости ДА
Резкий переход в искажения НЕТ
Напряжение питания в сети, В 206

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.83, +0.02
От 40 Гц до 15 кГц, дБ
-0.19, +0.02

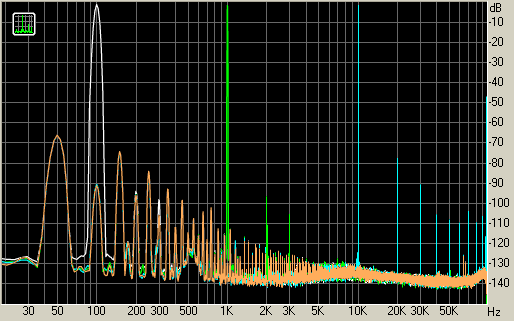

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0017
+0.0047
+0.0339
Гармонические искажения + шум , %
+0.0349
+0.0345
+0.0364
Гармонические искажения + шум (A-взвеш.), %
+0.0041
+0.0073
+0.0059

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0219
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0071

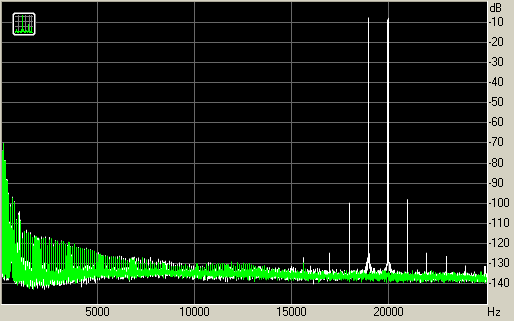

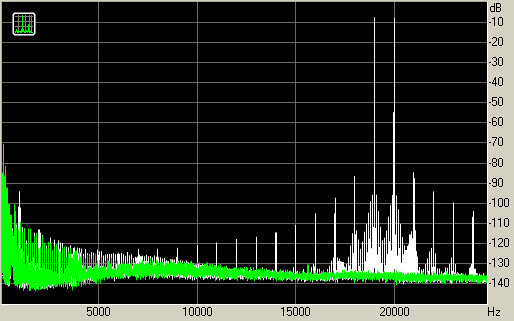

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0521
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0067

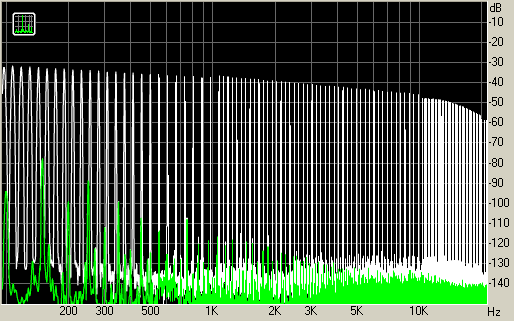

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
15/102
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
5/108
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
5/90

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка





Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -1.3 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 8
Мощность на 1 кГц (режим 100W), Вт 6
Калибровка АЧХ ДА
Выставленный уровень громкости -6дБ/+4dBu
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения НЕТ
Напряжение питания в сети, В 200

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.82, +0.07
От 40 Гц до 15 кГц, дБ
-0.19, +0.07

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0014
+0.0042
+0.0317
Гармонические искажения + шум , %
+0.0988
+0.0990
+0.1013
Гармонические искажения + шум (A-взвеш.), %
+0.0099
+0.0118
+0.0127

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0541
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0155

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.1443
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0155

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
15/100
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
10/97
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
8/85

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка



Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -1.9 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 8
Мощность на 1 кГц (режим 100W), Вт 13
Калибровка АЧХ ДА
Выставленный уровень громкости -6дБ/+4dBu
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения НЕТ
Напряжение питания в сети, В 206

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.82, +0.03
От 40 Гц до 15 кГц, дБ
-0.19, +0.03

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0015
+0.0054
+0.0351
Гармонические искажения + шум , %
+0.0706
+0.0715
+0.0746
Гармонические искажения + шум (A-взвеш.), %
+0.0080
+0.0111
+0.0117

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0440
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0133

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.1041
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0133

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
17/100
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
15/95
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
5/85

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка



Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -3.9 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 8
Мощность на 1 кГц (режим 100W), Вт 54
Калибровка АЧХ ДА
Выставленный уровень громкости -6дБ/+4dBu
Режим максимальной неискаженной громкости ДА
Резкий переход в искажения НЕТ
Напряжение питания в сети, В 206

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.84, +0.02
От 40 Гц до 15 кГц, дБ
-0.21, +0.02

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0029
+0.0067
+0.0317
Гармонические искажения + шум , %
+0.0499
+0.0482
+0.0522
Гармонические искажения + шум (A-взвеш.), %
+0.0056
+0.0103
+0.0085

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0285
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0092

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0737
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0106

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
15/98
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
15/98
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
12/85

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка



Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -3.0 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 4
Мощность на 1 кГц (режим 500W), Вт 0.2
Калибровка АЧХ ДА
Выставленный уровень громкости -6дБ/+4dBu
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения НЕТ
Напряжение питания в сети, В 206

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.78, +0.03
От 40 Гц до 15 кГц, дБ
-0.20, +0.03

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0142
+0.0019
+0.0061
Гармонические искажения + шум , %
+0.5663
+0.5523
+0.5790
Гармонические искажения + шум (A-взвеш.), %
+0.0667
+0.0639
+0.0695

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.3253
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0941

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.8450
Интермодуляционные искажения + шум (A-взвеш.), %
+0.1001

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
0/95
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
0/92
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
0/80

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка




Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -3.3 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 4
Мощность на 1 кГц (режим 500W), Вт 15
Калибровка АЧХ ДА
Выставленный уровень громкости -6дБ/+4dBu
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения НЕТ
Напряжение питания в сети, В 206

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.79, +0.04
От 40 Гц до 15 кГц, дБ
-0.31, +0.04

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0042
+0.0019
+0.0161
Гармонические искажения + шум , %
+0.0988
+0.1001
+0.1011
Гармонические искажения + шум (A-взвеш.), %
+0.0119
+0.0124
+0.0127

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0619
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0182

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.1471
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0178

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
10/102
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
2/100
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
2/90

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка







Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -2.7 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 4
Мощность на 1 кГц (режим 500W), Вт 69
Калибровка АЧХ ДА
Выставленный уровень громкости -6дБ/+4dBu
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения НЕТ
Напряжение питания в сети, В 206

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.81, +0.03
От 40 Гц до 15 кГц, дБ
-0.18, +0.03

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0019
+0.0034
+0.0296
Гармонические искажения + шум , %
+0.0407
+0.0432
+0.0458
Гармонические искажения + шум (A-взвеш.), %
+0.0041
+0.0064
+0.0077

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0229
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0078

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0606
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0064

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
15/100
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
5/105
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
5/90

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка



Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -3.1 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 8
Мощность на 1 кГц (режим 500W), Вт 1.6
Калибровка АЧХ ДА
Выставленный уровень громкости -6дБ/+4dBu
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения НЕТ
Напряжение питания в сети, В 206

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.88, +0.12
От 40 Гц до 15 кГц, дБ
-0.23, +0.07

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0083
+0.0054
+0.0297
Гармонические искажения + шум , %
+0.1876
+0.1844
+0.1882
Гармонические искажения + шум (A-взвеш.), %
+0.0183
+0.0192
+0.0203

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0969
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0286

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.2675
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0274

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
12/95
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
10/93
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
10/82

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка







Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 8
Мощность на 1 кГц (режим 500W), Вт 73
Калибровка АЧХ ДА
Выставленный уровень громкости -6дБ/+4dBu
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения НЕТ
Напряжение питания в сети, В 206

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.82, +0.02
От 40 Гц до 15 кГц, дБ
-0.20, +0.02

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0019
+0.0097
+0.0345
Гармонические искажения + шум , %
+0.0327
+0.0332
+0.0377
Гармонические искажения + шум (A-взвеш.), %
+0.0036
+0.0135
+0.0079

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0181
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0078

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0507
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0098

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
15/95
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ

20/92
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
10/82

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка







Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -6.9 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 8
Мощность на 1 кГц (режим 500W), Вт 231
Калибровка АЧХ ДА
Выставленный уровень громкости -6дБ/+4dBu
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения НЕТ
Напряжение питания в сети, В 206

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.87, +0.08
От 40 Гц до 15 кГц, дБ
-0.23, +0.05

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0025
+0.0163
+0.0558
Гармонические искажения + шум , %
+0.0206
+0.0163
+0.0286
Гармонические искажения + шум (A-взвеш.), %
+0.0028
+0.0214
+0.0077

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0129
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0086

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0351
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0099

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
20/95
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
20/90
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
20/80

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка







Параметры измерительного устройства

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
3/120
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
3/117
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
8/102

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка







Кузнецов Роман ака romanrex (romanrex@ixbt.com)

Опубликовано — ... года


Отчет тестирования усилителя SK 1200

Отчет тестирования усилителя SK 1200

Тестируемое устройство SK 1200
Режим работы 24-bit, 192 kHz
Звуковой интерфейс DirectSound
Маршрут сигнала E-MU 1616m Dock Out2 >> SK 1200 >> E-MU1616m Dock A
Версия RMAA 6.0.5 PRO

Краткие данные отчета

Максимальная неискаженная мощность (режим 100W) для 4 Ом на 1 кГц, Вт 109
Максимальная неискаженная мощность (режим 100W) для 8 Ом на 1 кГц, Вт 54
Нагрузочная способность резистивной нагрузки для 4 Ом, Вт 320
Нагрузочная способность резистивной нагрузки для 8 Ом, Вт 360
Резкий переход в искажения НЕТ
Максимальный уровень сигнал/шум, дБ 97
Напряжение питания в сети, В 206~210

Зависимость искажений от общего коэф. усиления



Нагрузка резистивная, Ом
4
Мощность на 1 кГц, Вт
4
наилучший результат min
наихудший результат max
Примечание: при изменении общего коэф. усиления изменений искажений практически нет

Подробный отчет



Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -3.2 dB дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 3.9
Мощность на 1 кГц (режим 100W) , Вт 11.2
Калибровка АЧХ ДА
Выставленный уровень громкости звукового интерфейса -6дБ/+4dBu
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения НЕТ
Напряжение питания в сети, В 206

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.81, +0.04
От 40 Гц до 15 кГц, дБ
-0.18, +0.04

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0032
+0.0033
+0.0293
Гармонические искажения + шум , %
+0.0995
+0.1002
+0.0995
Гармонические искажения + шум (A-взвеш.), %
+0.0108
+0.0120
+0.0119

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0583
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0169

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.1454
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0154

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
10/105
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
4/105
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
0/90

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка





Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -1.7 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная


Нагрузка резистивная, Ом 3.9
Мощность на 1 кГц (режим 100W), Вт 40
Калибровка АЧХ ДА
Выставленный уровень громкости -6дБ/+4dBu
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения НЕТ
Напряжение питания в сети, В 206

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.82, +0.02
От 40 Гц до 15 кГц, дБ
-0.19, +0.02

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0028
+0.0018
+0.0168
Гармонические искажения + шум , %
+0.0606
+0.0601
+0.0098
Гармонические искажения + шум (A-взвеш.), %
+0.0071
+0.0073
+0.0036

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0350
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0101

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0873
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0098

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
10/100
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
2/110
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
2/92

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка




Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -4.4 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 4
Мощность на 1 кГц (режим 100W), Вт 109
Калибровка АЧХ ДА
Выставленный уровень громкости -6дБ/+4dBu
Режим максимальной неискаженной громкости ДА
Резкий переход в искажения НЕТ
Напряжение питания в сети, В 206

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.83, +0.02
От 40 Гц до 15 кГц, дБ
-0.19, +0.02

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0017
+0.0047
+0.0339
Гармонические искажения + шум , %
+0.0349
+0.0345
+0.0364
Гармонические искажения + шум (A-взвеш.), %
+0.0041
+0.0073
+0.0059

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0219
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0071

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0521
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0067

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
15/102
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
5/108
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
5/90

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка





Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -1.3 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 8
Мощность на 1 кГц (режим 100W), Вт 6
Калибровка АЧХ ДА
Выставленный уровень громкости -6дБ/+4dBu
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения НЕТ
Напряжение питания в сети, В 200

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.82, +0.07
От 40 Гц до 15 кГц, дБ
-0.19, +0.07

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0014
+0.0042
+0.0317
Гармонические искажения + шум , %
+0.0988
+0.0990
+0.1013
Гармонические искажения + шум (A-взвеш.), %
+0.0099
+0.0118
+0.0127

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0541
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0155

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.1443
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0155

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
15/100
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
10/97
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
8/85

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка



Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -1.9 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 8
Мощность на 1 кГц (режим 100W), Вт 13
Калибровка АЧХ ДА
Выставленный уровень громкости -6дБ/+4dBu
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения НЕТ
Напряжение питания в сети, В 206

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.82, +0.03
От 40 Гц до 15 кГц, дБ
-0.19, +0.03

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0015
+0.0054
+0.0351
Гармонические искажения + шум , %
+0.0706
+0.0715
+0.0746
Гармонические искажения + шум (A-взвеш.), %
+0.0080
+0.0111
+0.0117

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0440
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0133

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.1041
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0133

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
17/100
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
15/95
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
5/85

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка



Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -3.9 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 8
Мощность на 1 кГц (режим 100W), Вт 54
Калибровка АЧХ ДА
Выставленный уровень громкости -6дБ/+4dBu
Режим максимальной неискаженной громкости ДА
Резкий переход в искажения НЕТ
Напряжение питания в сети, В 206

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.84, +0.02
От 40 Гц до 15 кГц, дБ
-0.21, +0.02

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0029
+0.0067
+0.0317
Гармонические искажения + шум , %
+0.0499
+0.0482
+0.0522
Гармонические искажения + шум (A-взвеш.), %
+0.0056
+0.0103
+0.0085

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0285
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0092

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0737
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0106

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
15/98
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
15/98
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
12/85

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка



Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -3.0 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 4
Мощность на 1 кГц (режим 500W), Вт 0.2
Калибровка АЧХ ДА
Выставленный уровень громкости -6дБ/+4dBu
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения НЕТ
Напряжение питания в сети, В 206

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.78, +0.03
От 40 Гц до 15 кГц, дБ
-0.20, +0.03

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0142
+0.0019
+0.0061
Гармонические искажения + шум , %
+0.5663
+0.5523
+0.5790
Гармонические искажения + шум (A-взвеш.), %
+0.0667
+0.0639
+0.0695

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.3253
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0941

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.8450
Интермодуляционные искажения + шум (A-взвеш.), %
+0.1001

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
0/95
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
0/92
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
0/80

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка




Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -3.3 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 4
Мощность на 1 кГц (режим 500W), Вт 15
Калибровка АЧХ ДА
Выставленный уровень громкости -6дБ/+4dBu
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения НЕТ
Напряжение питания в сети, В 206

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.79, +0.04
От 40 Гц до 15 кГц, дБ
-0.31, +0.04

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0042
+0.0019
+0.0161
Гармонические искажения + шум , %
+0.0988
+0.1001
+0.1011
Гармонические искажения + шум (A-взвеш.), %
+0.0119
+0.0124
+0.0127

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0619
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0182

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.1471
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0178

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
10/102
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
2/100
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
2/90

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка







Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -2.7 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 4
Мощность на 1 кГц (режим 500W), Вт 69
Калибровка АЧХ ДА
Выставленный уровень громкости -6дБ/+4dBu
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения НЕТ
Напряжение питания в сети, В 206

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.81, +0.03
От 40 Гц до 15 кГц, дБ
-0.18, +0.03

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0019
+0.0034
+0.0296
Гармонические искажения + шум , %
+0.0407
+0.0432
+0.0458
Гармонические искажения + шум (A-взвеш.), %
+0.0041
+0.0064
+0.0077

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0229
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0078

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0606
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0064

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
15/100
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
5/105
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
5/90

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка



Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -3.1 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 8
Мощность на 1 кГц (режим 500W), Вт 1.6
Калибровка АЧХ ДА
Выставленный уровень громкости -6дБ/+4dBu
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения НЕТ
Напряжение питания в сети, В 206

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.88, +0.12
От 40 Гц до 15 кГц, дБ
-0.23, +0.07

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0083
+0.0054
+0.0297
Гармонические искажения + шум , %
+0.1876
+0.1844
+0.1882
Гармонические искажения + шум (A-взвеш.), %
+0.0183
+0.0192
+0.0203

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0969
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0286

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.2675
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0274

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
12/95
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
10/93
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
10/82

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка







Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 8
Мощность на 1 кГц (режим 500W), Вт 73
Калибровка АЧХ ДА
Выставленный уровень громкости -6дБ/+4dBu
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения НЕТ
Напряжение питания в сети, В 206

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.82, +0.02
От 40 Гц до 15 кГц, дБ
-0.20, +0.02

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0019
+0.0097
+0.0345
Гармонические искажения + шум , %
+0.0327
+0.0332
+0.0377
Гармонические искажения + шум (A-взвеш.), %
+0.0036
+0.0135
+0.0079

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0181
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0078

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0507
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0098

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
15/95
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ

20/92
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
10/82

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка







Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -6.9 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 8
Мощность на 1 кГц (режим 500W), Вт 231
Калибровка АЧХ ДА
Выставленный уровень громкости -6дБ/+4dBu
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения НЕТ
Напряжение питания в сети, В 206

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.87, +0.08
От 40 Гц до 15 кГц, дБ
-0.23, +0.05

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0025
+0.0163
+0.0558
Гармонические искажения + шум , %
+0.0206
+0.0163
+0.0286
Гармонические искажения + шум (A-взвеш.), %
+0.0028
+0.0214
+0.0077

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0129
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0086

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0351
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0099

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
20/95
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
20/90
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
20/80

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка







Параметры измерительного устройства

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
3/120
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
3/117
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
8/102

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка







Кузнецов Роман ака romanrex (romanrex@ixbt.com)

Опубликовано — ... года



Комментарии? Поправки? Дополнения? (maxim@ixbt.com)

Комментарии? Поправки? Дополнения? (maxim@ixbt.com)
