Активные мониторы ближнего поля
Axelvox TR-6a

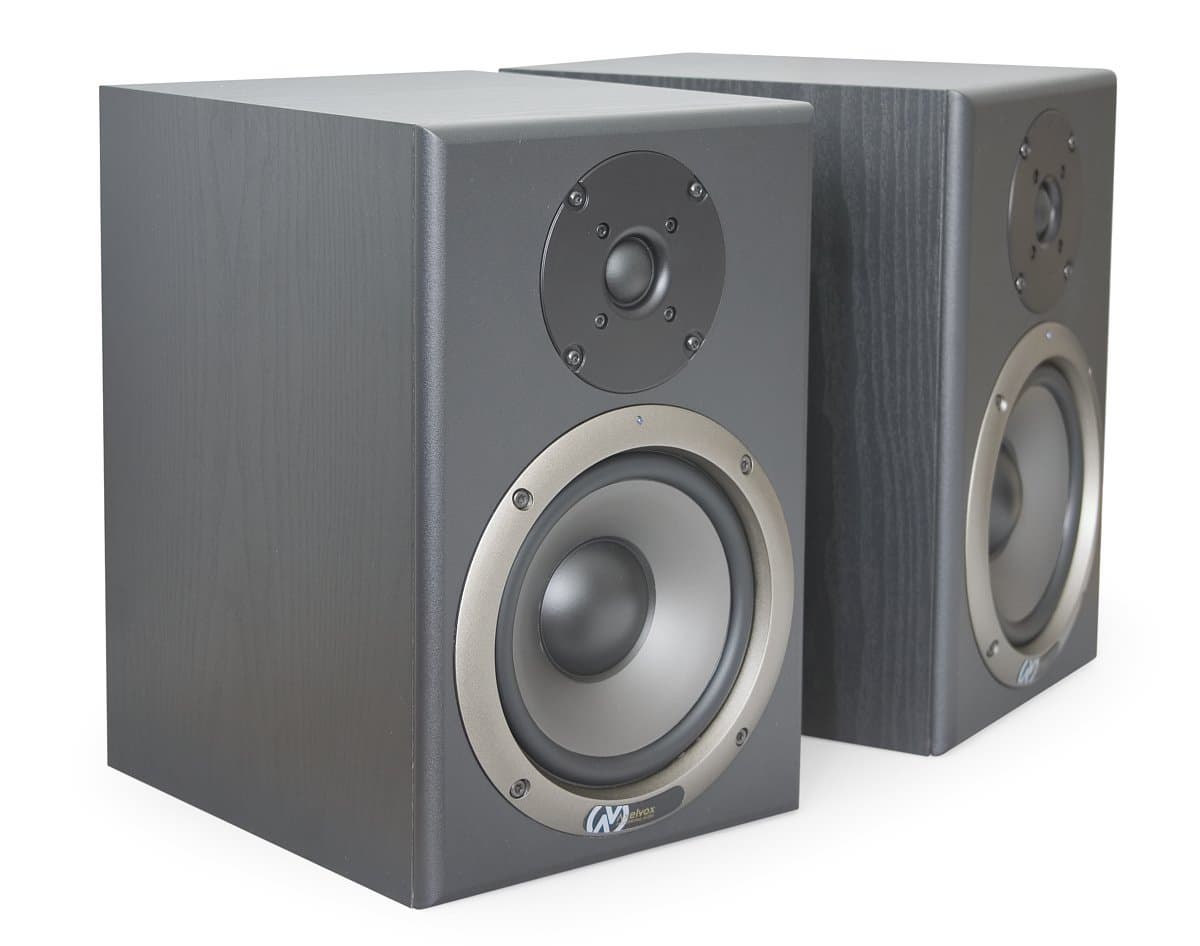

На сегодняшний день продукция, под торговой маркой Axelvox насчитывает две линейки активной студийной акустики. Тестируемая модель является представителем TR-серии, включающей три полочные модели TR-5a, TR-6a и TR-8a. Внешний вид всех моделей одинаков, а цифра в названии характеризует диаметр использующегося НЧ-динамика.

Акустическое оформление колонок выполнено по фазоинверторной схеме. Порт ФИ выведен на заднюю панель и расположен в верхней части. Габариты корпуса колонок составляют 21×32×25,5 сантиметров. Корпус колонок изготовлен из фибролита. Толщина стенок составляет 18 миллиметров. Внутри корпуса стенки обложены слоем синтепона. Снизу корпуса ножек не предусмотрено.

В качестве пищалки производитель использует тканевый купольный (soft dome) твитер, акустически нагруженный на рупор. Диаметр купола составляет 27 мм. Диаметр полипропиленового диффузора среднечастотной головки, включая подвес, составляет 14,5 см. Гибкий подвес изготовлен из резины и тактильно очень мягкий. Магнитные системы обоих динамиков имеют магнитное экранирование.

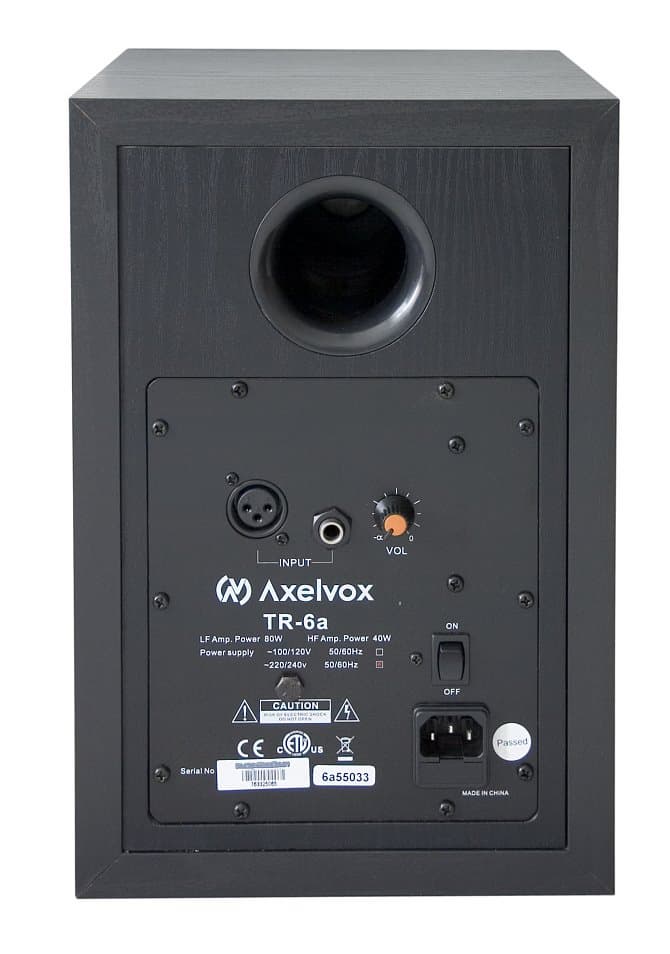

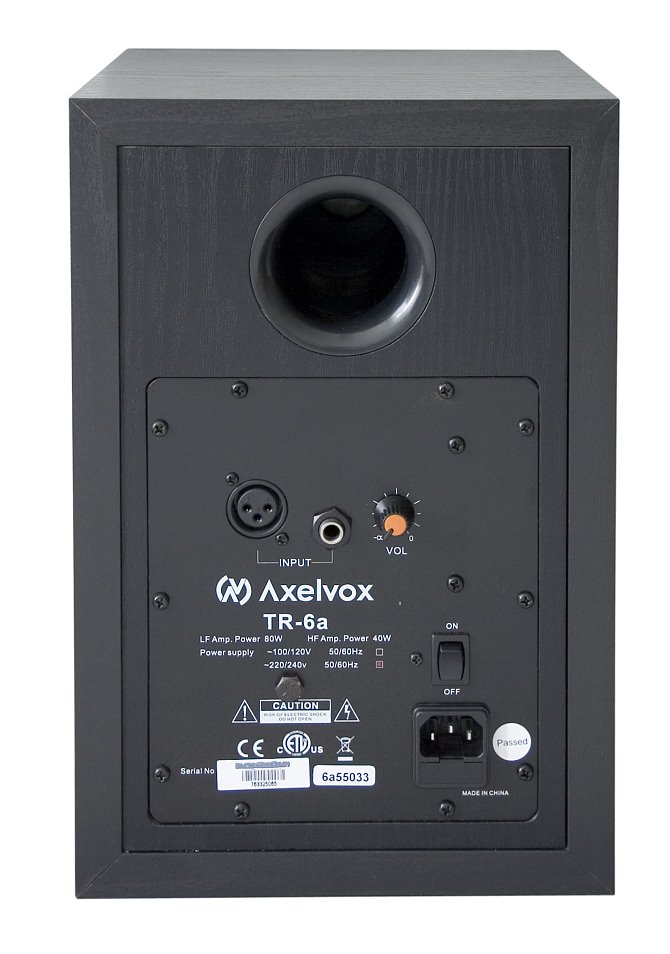

На лицевой стороне монитора расположен индикатор питания, который в режиме работы загорается синим цветом. Настроек частоты среза фильтров в мониторах не предусмотрено. На задней панели расположен выключатель питания, регулятор громкости и два входа с разъемами TRS и XLR. Возможно как балансное, так и небалансное подключение.

В усилительном тракте используется тороидальный трансформатор, обеспечивающий биполярное питание 19 В. В качестве усилительных микросхем производитель использует две одноканальные мономикросхемы LM3886 от National Semiconductor. Предусмотренный для микросхем радиатор расположен внутри корпуса.

Перейдем к измеренным графикам АЧХ тестируемых колонок, полученных пропусканием через тестируемую систему логарифмически плавающего синуса (swept sine).

При измерениях используется программно-аппаратный комплекс RightMark™ Audio Analyzer PRO.

Все измерения проводятся в одинаковых условиях. Акустически заглушенная комната (стены, потолок: 15 мм минеральная плитка + 50 мм звукоизоляция Izover KT 40-50, деревянный каркас с резиновой виброразвязкой от стен). Без стоячих волн на тестовых сигналах, с минимальным равномерным реверберационным полем.

Измерительный микрофон Earthworks M50 (производство США, стоимость $2500). Паспортные данные:

  • серийный номер: 9291C
  • чувствительность на 1 кГц: 26,4 мВ/Па
  • неравномерность АЧХ в диапазоне 20 Гц — 20 кГц: 0,2 дБ
  • неравномерность АЧХ в диапазоне 3 Гц — 50 кГц: +1/-3 дБ (спад с 45 кГц)

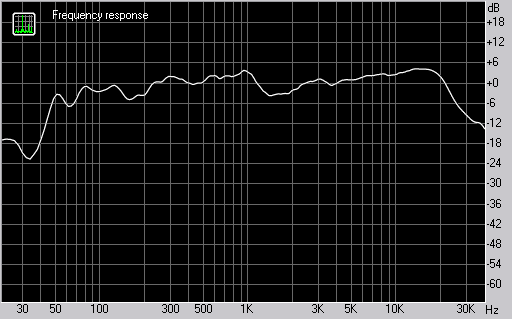

График АЧХ монитора, измеренный на оси ВЧ-динамика


В диапазоне частот 48 Гц — 25 кГц неравномерность монитора составляет ±5 дБ. Как видно из измерений, нижняя граница рабочего диапазона составляет 50 Гц.

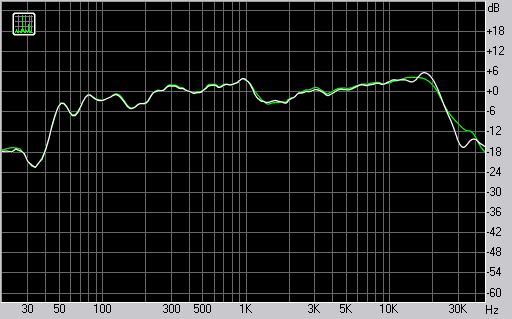

Графики АЧХ одного и другого монитора

Судя по нашим измерениям, графики АЧХ разных мониторов между собой не отличаются.

Далее мы приводим спектр сигнала, измеренный на контрольных частотах.

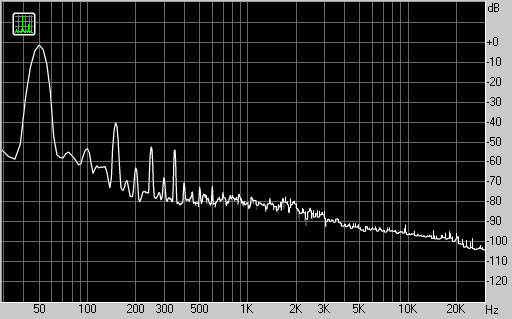

Спектр сигнала, воспроизводимого монитором при подаче частоты 50 Гц

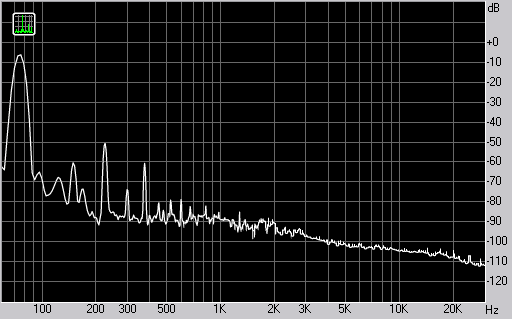

Спектр сигнала, воспроизводимого монитором при подаче частоты 75 Гц

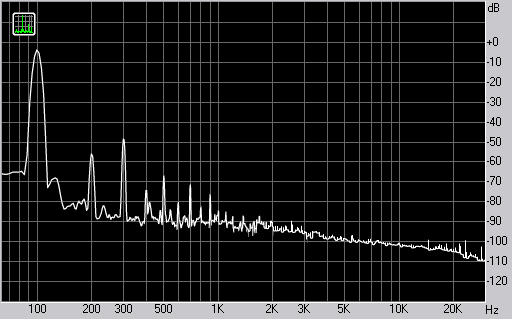

Спектр сигнала, воспроизводимого монитором при подаче частоты 100 Гц

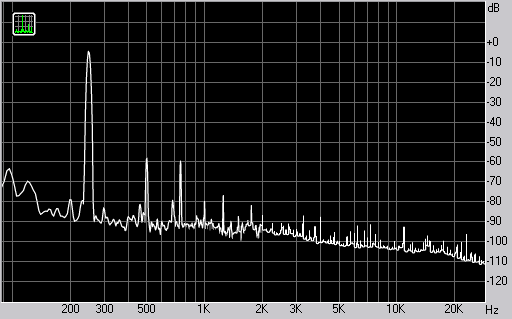

Спектр сигнала, воспроизводимого монитором при подаче частоты 250 Гц

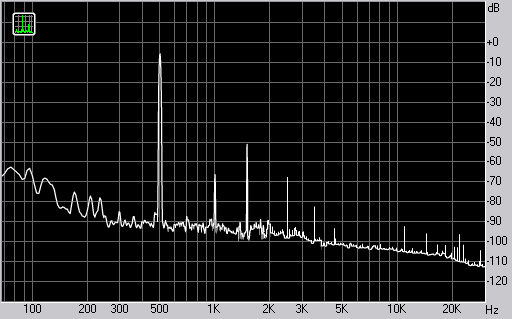

Спектр сигнала, воспроизводимого монитором при подаче частоты 500 Гц



Спектр сигнала, воспроизводимого монитором при подаче частоты 750 Гц

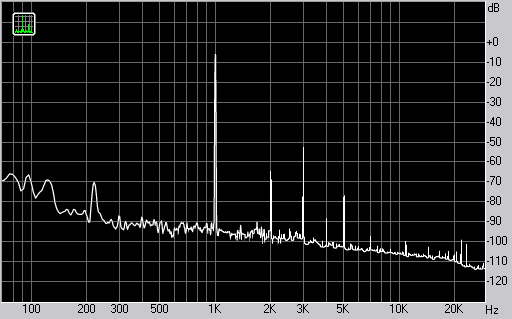

Спектр сигнала, воспроизводимого монитором при подаче частоты 1 кГц

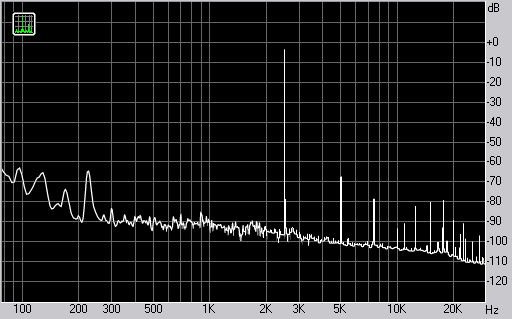

Спектр сигнала, воспроизводимого монитором при подаче частоты 2,5 кГц

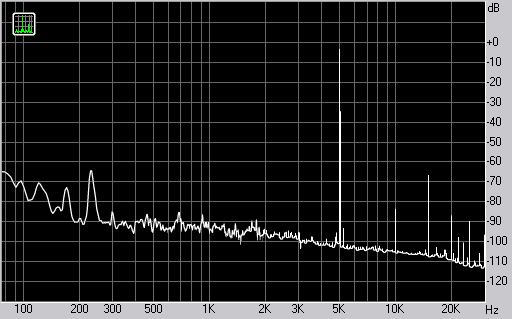

Спектр сигнала, воспроизводимого монитором при подаче частоты 5 кГц

Результаты измерений мониторов Axelvox TR-6a можно считать вполне нормальными. Явных недостатков наши измерения не выявили, что для бюджетных мониторов является хорошим признаком.

В целом качество звучания Axelvox TR-6a позволяет использовать мониторы в профессиональном применении,

Несмотря на невысокую стоимость, явных перекосов в звучании не наблюдается, все достаточно сбалансировано. Очевидным преимуществом акустики является натуральная передача тембров в области средних частот. К счастью, никакого тембрального провала в переходной зоне нет. Нижний регистр озвучивается неплохо. Недостатка насыщенности в НЧ-области не наблюдается, и в то же время нет гулообразного оттенка от применения фазоинверторной схемы. Из недостатков следует отметить недостаточную детальность во всем рабочем диапазоне и характерную окрашенность на высоких, вследствие искажений.

На наш взгляд, мониторы Axelvox TR-6a являются достаточно удачной моделью. Качество звучания TR-6a находится на уровне младших моделей от брендов, превышающих Axelvox по стоимости. Имеющиеся недостатки не столь значительны. Кроме того, конкурентов среди мониторов за аналогичную стоимость просто нет.

Cредняя цена по Москве на монитор Axelvox TR-6a (1 шт.) составляет $167(5)



Мониторы Axelvox TR-6a предоставлены на тестирование
дистрибуторским центром PROAUDIO.RU
