Источник бесперебойного питания Powercom INF-800


Тайваньская компания Powercom (PCM) выпустила необычную серию линейно-интерактивных источников бесперебойного питания. Об устройствах Powercom мы уже неоднократно писали, но эта линейка не могла остаться без нашего внимания. Главным отличием ИБП новой серии Infinity является отсутствие штатного аккумулятора. Получается, что это вроде бы ИБП, но без батареи. Из серии «Самурай без меча подобен самураю с мечом, но только без меча». Компания предлагает пользователю самому выбрать оптимальную, с его точки зрения, модель аккумулятора и подключить ее к ИБП. Новая серия ИБП Infinity пока включает две модели INF-500 и INF-800, которые имеют не очень большую мощность — 300 и 480 Вт соответственно. Скорее всего, в ближайшем времени на рынке появятся и более мощные модели этой серии. В нашу редакцию поступила старшая модель INF-800 в виде сэмпла, то есть без фирменной упаковки.

Источники питания этой серии могут работать как в режиме стабилизатора, то есть без подключенной батареи, так и в режиме ИБП с возможностью питания нагрузки от аккумулятора. В качестве аккумулятора может быть использована батарея с напряжением питания 12 В. Основная идея Powercom INF-500 и INF-800 в том, что пользователь волен выбирать аккумулятор самостоятельно. На официальном сайте отмечается, что к источникам этой серии можно подключать батареи с напряжением 12 В и рекомендуемой емкостью от 65 до 200 А·ч. Максимальный ток заряда у моделей серии INF составляет 10 А, чего вполне достаточно для быстрой зарядки больших аккумуляторных батарей. При этом там же отмечается, что наиболее интересный вариант — это использование стандартного автомобильного аккумулятора. Правда, тут есть один маленький нюанс: подключение батарей у этих ИБП осуществляется с помощью винтовых креплений, а не зажимных хомутов, как в автомобиле. Варианты применения новых моделей ИБП могут быть различными, но в большей степени они, конечно, подходят для частных домов и коттеджей. Например, для обеспечения защиты критически важных приборов, таких как котлы отопления, газовое оборудование, различные насосы водоснабжения, освещения, а также для сложной электроники.

Новинки построены по линейно-интерактивной технологии, что обеспечивает выходное напряжение в виде чистой синусоиды и быстрое переключение на режим работы от батареи. Впервые эти модели были представлены в рамках выставки Computex Taipei 2015 вместе с другой серией Macan и обновленными моделями Raptor, о которых мы уже успели рассказать ранее. На сайте производителя новая серия Infinity отнесена к категории для серверов и сетей, что, скорее всего, объясняется как раз больше строением ИБП, чем его возможностями и позиционированием. Обе новинки оборудованы встроенным блоком автоматического регулятора напряжения (AVR), что позволяет им работать при значительных отклонениях напряжения в электросети, не переключаясь на питание от батарей. Для удобства подключения бытового электрооборудования выходы ИБП INF-500 и INF-800 оснащены стандартными евророзетками (Schuko CEE 7). В наши руки попала старшая модель INF-800, о которой мы и поговорим в этой статье.

Описание

Итак, к нам в редакцию поступила модель Powercom INF-800 мощностью 480 Вт (800 В·А). Производитель заявляет следующие характеристики изделия:

Технические характеристики
Диапазон входного напряжения, частота
150—275 В, 50/60 Гц
Выходное (при работе от батарей) напряжение
220 В ±10%
Автоматический регулятор напряжения (AVR)
присутствует, 1 ступень понижения / 2 ступени повышения
Выходная мощность (заявленная)
800 В·А (480 Вт)
Форма выходного сигнала при работе от батарей
чистая синусоида
Время автономной работы от батареи для стандартного ПК
не нормируется
Функция запуска оборудования без подключения к электросети
есть
Тип, напряжение и емкость батареи
отсутствуют; возможно подключение свинцово-кислотных АКБ с напряжением 12 В и емкостью от 65 до 200 А·ч
Максимальный ток заряда
10 А
Индикация
монохромный дисплей и светодиод; отображается выходное напряжение, заряд батарей, уровень загрузки;
режимы работы: нормальный, AVR, перегрузка, питание от батарей
Звуковая сигнализация
отключаемая;
режимы: включение, переход в режим работы от аккумуляторов, сигнал низкого заряда батареи, перегрузка
Самодиагностика
при включении
Фильтрация импульсных помех
есть
Перегрузочная способность
110% в течение 60 секунд, 130% в течение 3 секунд
Выходные разъемы
2 евророзетки (Schuko тип F)
Защита линий передачи данных
нет
Интерфейс
USB
Размеры (Ш×Г×В)
130×412×200 мм
Вес
7,2 кг
Шум
менее 45 дБА
Условия работы
влажность 0—95% (без конденсации)
температура от 0 до +40 °C
Описание на сайте производителя Powercom INF-800
Средняя цена (Я.Маркет)
T-13206545
Розничные предложения (Я.Маркет)
L-13206545-10

Комплектация и гарантия

В нашу лабораторию источник бесперебойного питания Powercom INF-800, по всей видимости, прибыл прямиком из Тайваня, поэтому был упакован лишь в стандартную коробку из гофрокартона без опознавательных знаков. Скорее всего, это предпродажный сэмпл, поскольку на момент написания статьи модели этой серии еще не появились в розничных магазинах нашей страны. Согласно данным с сайта производителя, ИБП поставляются со стандартными для нас евророзетками типа Schuko, что, скорее всего, объясняется тем, что эти устройства больше ориентированы на работу с некомпьютерным оборудованием.

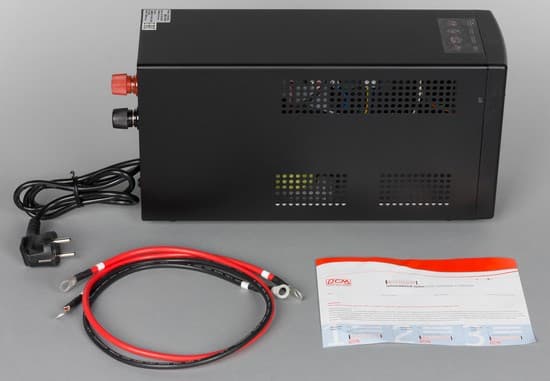

В нашем случае эта модель прибыла в весьма «скромной» комплектации

  • гарантийный талон
  • два толстых медных кабеля для подключения батареи
  • ИБП

Гарантийный срок эксплуатации составляет 2 года.

Внешний вид

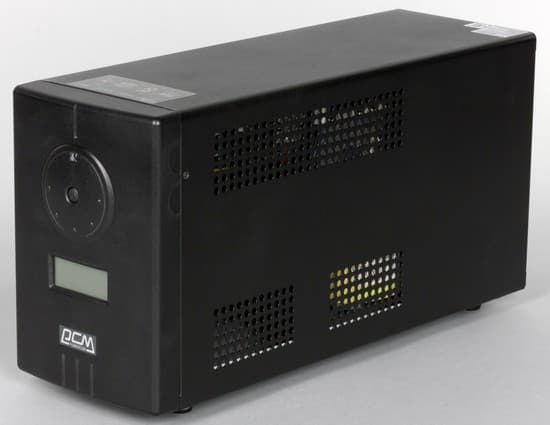

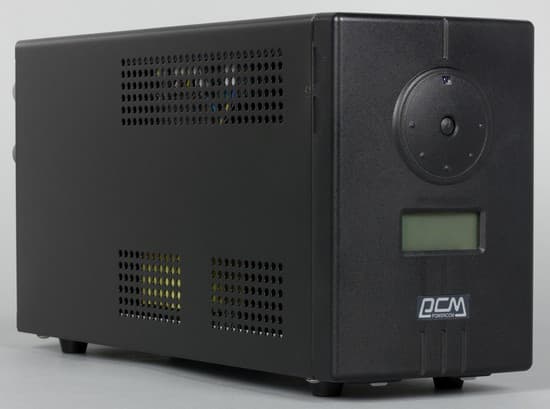

Источник бесперебойного питания Powercom INF-800 выполнен в корпусе башенного типа с достаточно большими габаритами. По всей видимости, корпус был взят с одной из моделей ИБП со встроенными батареями, поскольку в передней части за крышкой скрывается пустое пространство. Корпус, как и подобает такому классу устройств, выполнен полностью из металла за исключением лицевой панели. О каком-то необыкновенном дизайне тут говорить не приходится, хотя легкий намек на оригинальность присутствует.

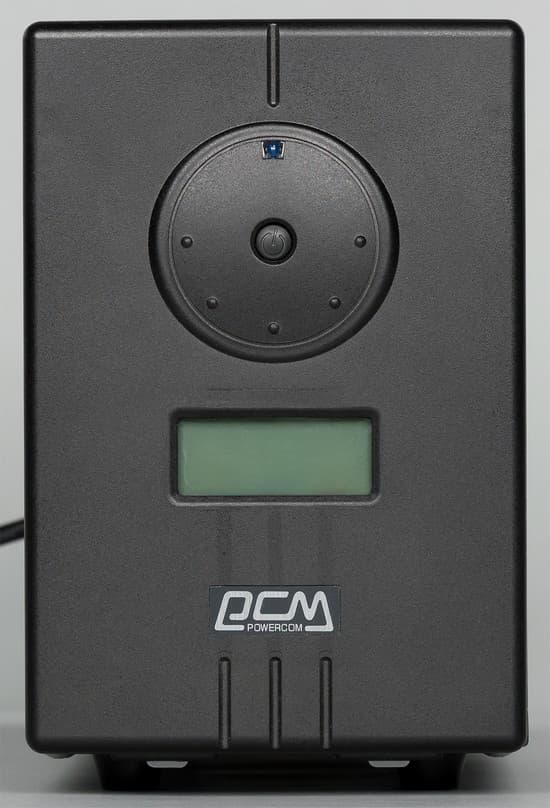

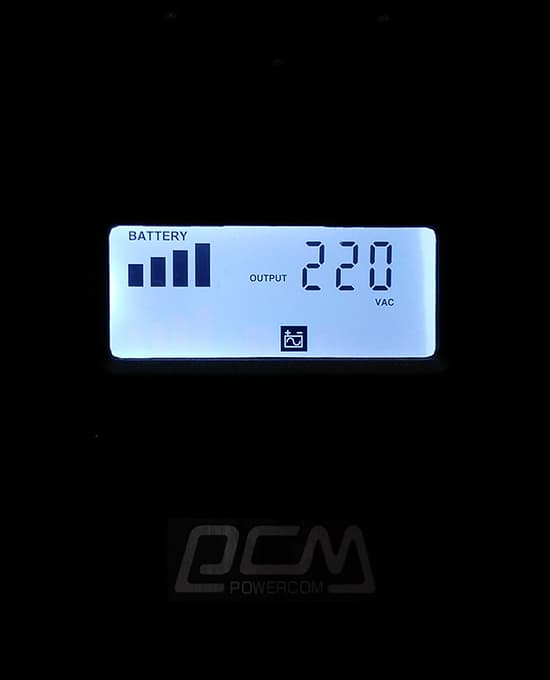

Передняя панель сделана из пластика, и на ней располагается монохромный ЖК-дисплей, на котором отображается основная информация. Чуть выше дисплея находится кнопка включения с синим светодиодом, которая отвечает также и за отключение звуковой сигнализации. При включении ИБП и при кратком нажатии на кнопку питания у экрана включается подсветка. Также подсветка будет всегда включена в том случае, если источник перешел на питание нагрузки от батареи. В нижней части лицевой панели размещен логотип компании Powercom.

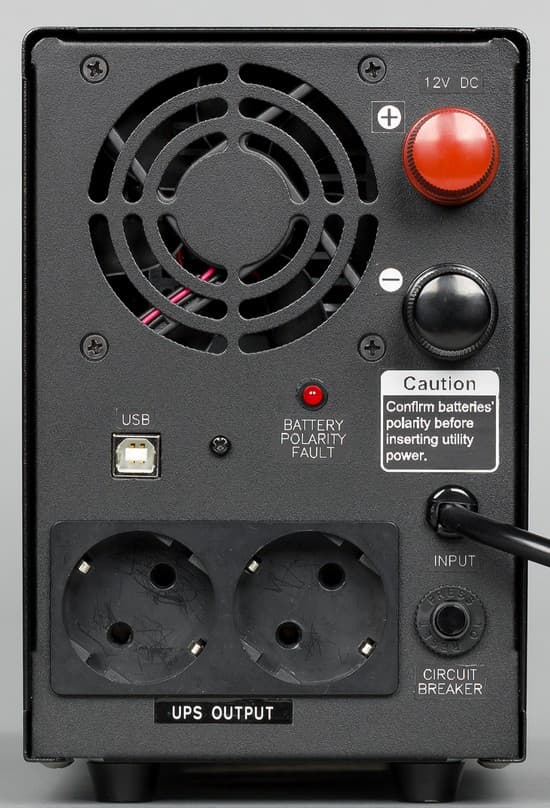

На задней панели имеются две розетки Schuko, размещенные под углом 45° и подписанные как «UPS output». Рядом с ними расположена кнопка прерывателя и выход кабеля питания. В этой модели он сделан несъемным, что несколько неудобно, так как его длина составляет всего 1 метр. Помимо выходных розеток, на задней панели присутствуют интерфейс USB для подключения к ПК, решетка системы охлаждения, две клеммы для подключения внешней АКБ и красный светодиод. Этот индикатор, подписанный как «Battery polarity fault», загорается в том случае, если АКБ подключена неправильно (перепутана полярность). Индикация поможет тем пользователям, которые впервые сталкиваются с подключением батарей к таким устройствам. Две большие клеммы имеют завинчивающиеся пластиковые заглушки.

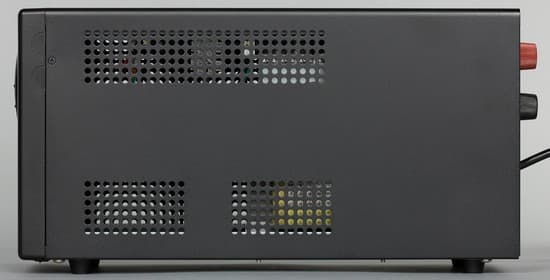

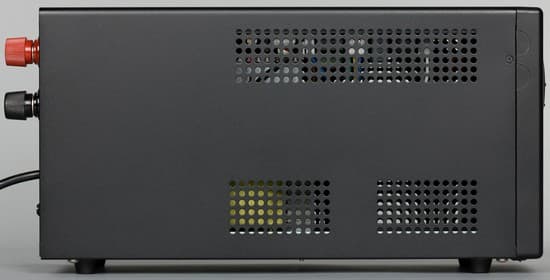

Боковые стороны Powercom INF-800 имеют перфорацию, которая необходима для вывода теплого воздуха из корпуса устройства.

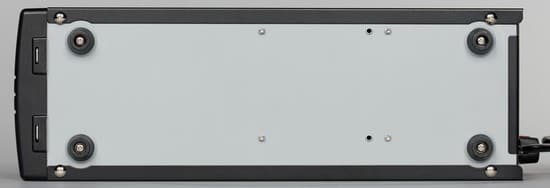

Нижняя часть корпуса не окрашена в черный цвет, как другие элементы, и на ней находятся четыре резиновые ножки, размещенные по углам. Все достаточно стандартно, а для того чтобы снять крышку устройства, необходимо открутить четыре винта, закрепляющих стенки корпуса на нижней его части.

Внутреннее устройство

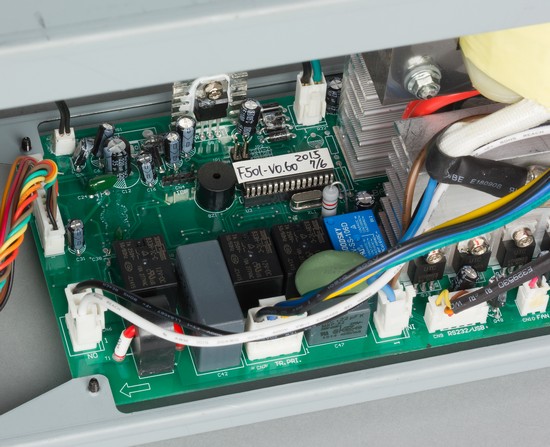

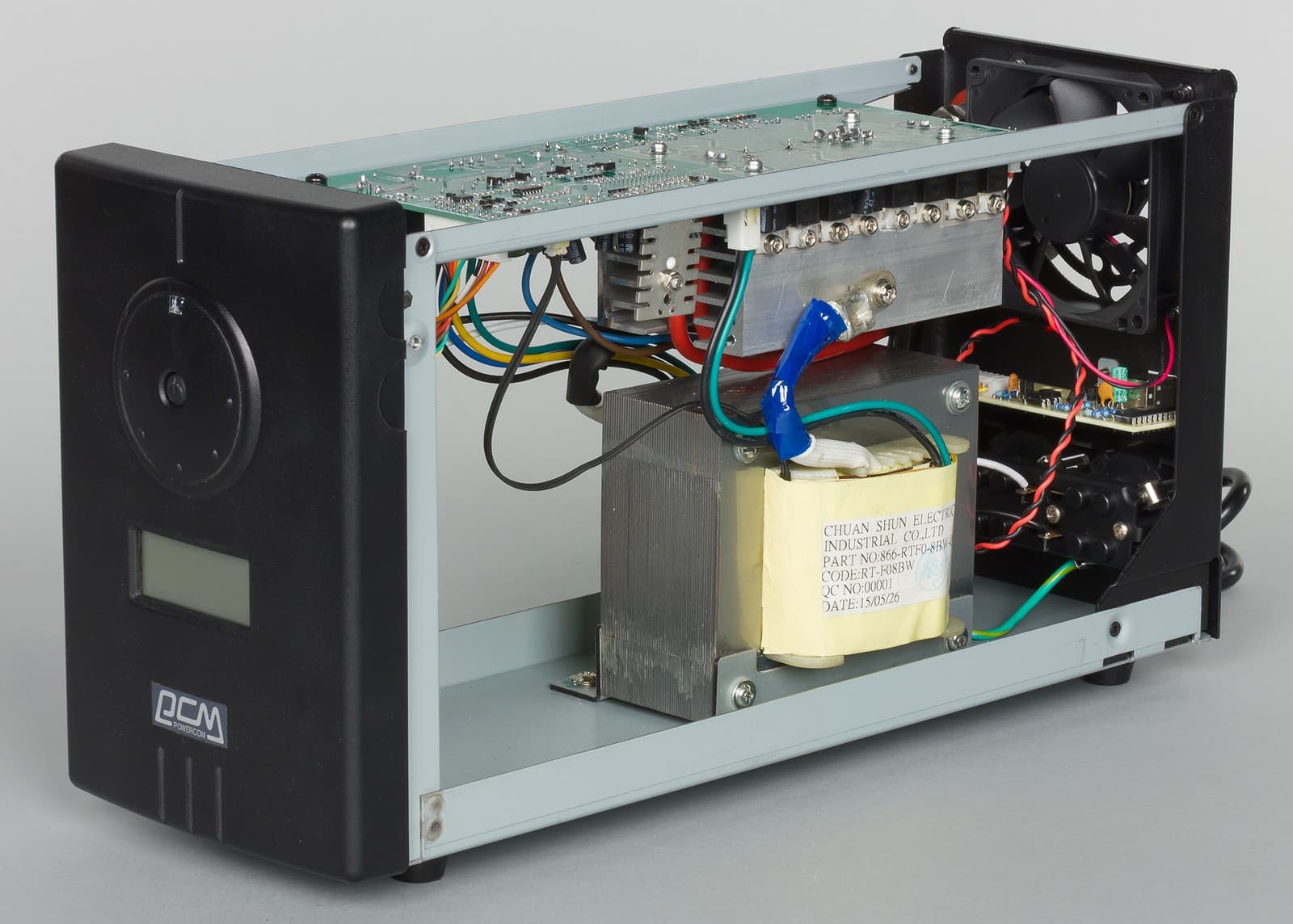

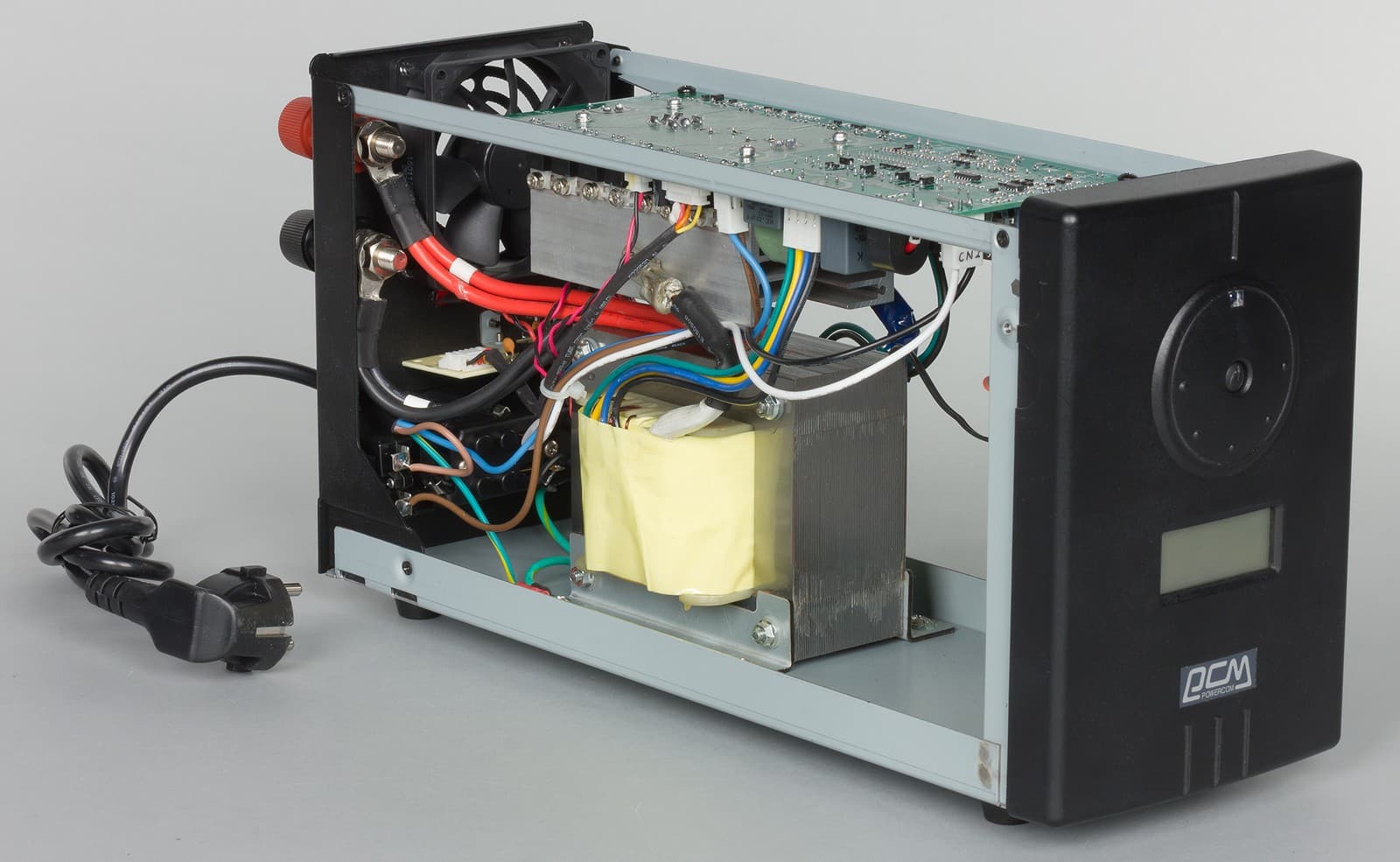

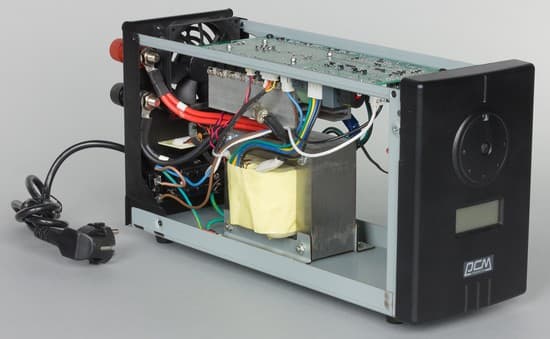

Внутри источника достаточно много пустого пространства, так как значительная часть выделена под отсутствующие в этой модели батареи. Основную часть занимает большой трансформатор, а также несколько печатных плат с электронными компонентами. Получился весьма просторный корпус с хорошим охлаждением компонентов за счет большого пространства внутри.

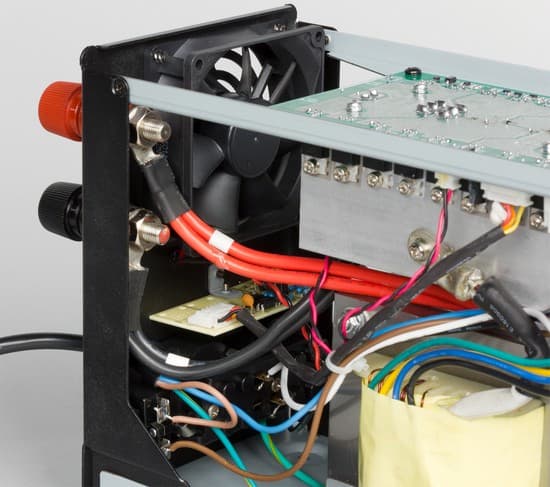

Так как эта модель имеет блок AVR, при ее работе электронные компоненты выделяют достаточно большое количества тепла и в ней используется принудительная система вентиляции. За охлаждение отвечает один небольшой 7-лопастной вентилятор (12 В). С помощью изменения напряжения питания скорость вращения вентилятора может варьироваться в зависимости от нагрузки. В режиме питания от батареи охлаждающий вентилятор всегда работает на максимальных оборотах. При повышении загрузки ИБП до 60% вентилятор начинает вращаться на условных средних оборотах, а при достижении определенной критической точки скорость вращения становится максимальной. Мы измерили в нашей шумоизмерительной комнате шум этого ИБП, который составил около 47,7 дБА при измерении сверху в полуметре от источника при максимальной нагрузке и 25,8 дБА при минимальной нагрузке. Заметим, что в спецификации уровень шума данной модели заявлен как менее 45 дБА при измерении в 1 метре от поверхности, поэтому можно сказать, что полученные нами данные соответствуют заявленным производителем.

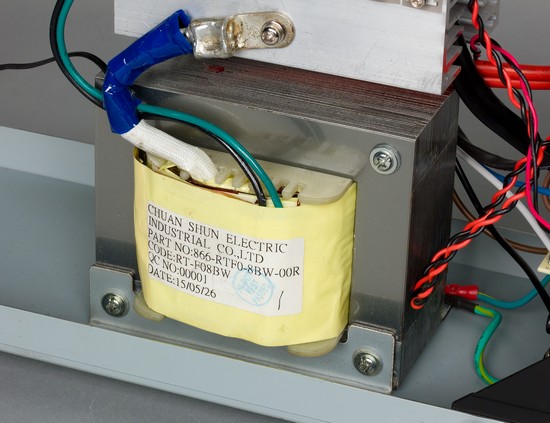

В этой модели используется трансформатор тайваньской компании Chuan Shun Electric, расположенный практически в центре корпуса. Он достаточно массивный, и вес ИБП во многом определяется именно этим компонентом, поскольку [тяжелые] аккумуляторные батареи в этой модели отсутствуют.

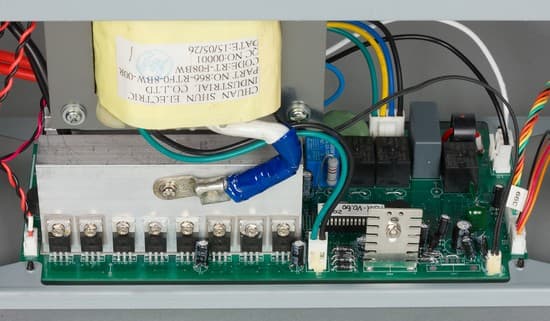

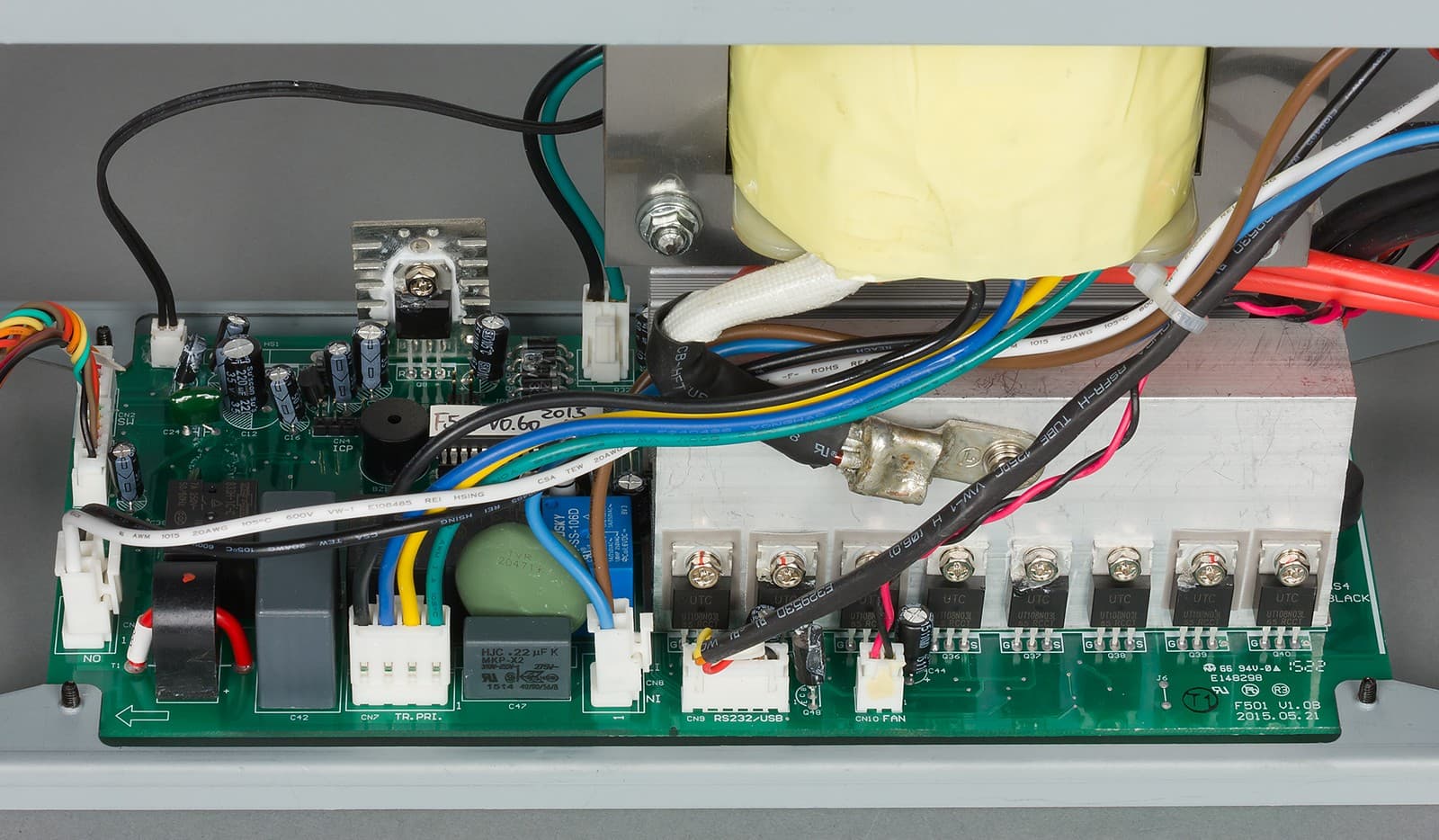

Греющиеся компоненты внутри ИБП имеют небольшие массивные алюминиевые радиаторы, которые охлаждаются вентилятором. Основу инвертора составляет набор из 16 транзисторов UTC UT108N03L, размещенных на двух радиаторах, расположенных над трансформатором.

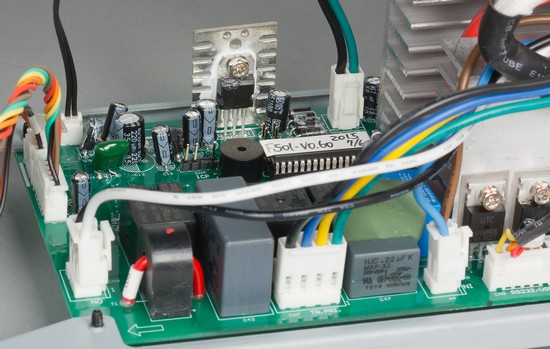

Производитель явно не экономил на конденсаторах, все они качественные и, скорее всего, прослужат долго.

В целом, несмотря на позиционирование в качестве бюджетного решения, качество сборки этого ИБП также заслуживает высоких оценок.

Батарея

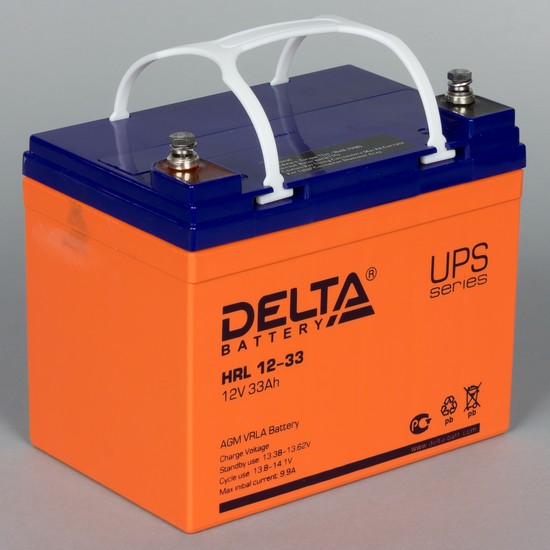

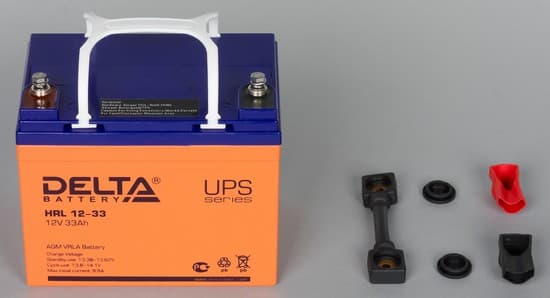

Поскольку источники бесперебойного питания серии Infinity не поставляются с батареями, в процессе тестирования мы использовали АКБ известной компании Delta. Следует отметить, что на сайте Delta для каждой из батарей указывается максимальный ток заряда, поэтому при выборе мы руководствовались именно этим параметром. Для Powercom INF-800 оптимальным выбором является батарея Delta HRL 12-33. Изначально мы хотели подключить две такие батареи, но, увы, в комплекте с ними идут очень короткие перемычки, так что от этой идеи пришлось отказаться. Заметим, что АКБ Delta этой серии имеют подходящие для проводов нашего ИБП клеммы. В случае использования нескольких АКБ они должны быть одинакового типа и емкости. Это объясняется тем, что в противном случае батареи могут иметь разное внутреннее сопротивление и, следовательно, разный уровень заряда, что в итоге приведет к быстрому выходу их из строя.

Тестирование

Работа от электросети и батареи

Мы использовали регулируемый автотрансформатор (ЛАТР), чтобы определить пороги переключения и фактическое напряжение на выходах при входном напряжении в диапазоне 0—255 В. Тестирование проводилось при полностью заряженном аккумуляторе. В качестве стенда использовался компьютер на базе процессора Intel Core i7-3820, системной платы Gigabyte на чипсете X79 с установленной дискретной видеокартой Asus Radeon R9 280 (DirectCu II Top). Среднее энергопотребление стенда в режиме бездействия — 130 Вт, а в режиме максимальной нагрузки — 500 Вт. Энергопотребление ИБП без подключенной нагрузки в отключенном состоянии составило 50 Вт. При заряде батареи ИБП с нашим аккумулятором во включенном состоянии потребляет в среднем 150-200 Вт. Зарядка протекает довольно быстро и с запасом укладывается в 2 часа для восстановления 95-процентной емкости. Качество выходного сигнала не зависело от величины нагрузки и степени заряда батареи, как и подобает хорошим ИБП с технологией двойного преобразования. Время работы от батарей при 100%-ной нагрузке составило 15 минут, а при нагрузке 150 Вт — 1 час 50 минут. В режиме работы от батареи при нагрузке, превышающей заявленную, ИБП не испытывает особенных проблем. Однако когда напряжение во внешней сети понижается до 174 В, ИБП начинает «истошно» подавать звуковые сигналы, сигнализируя о том, что он находится в состоянии перегрузки. Через 1-2 минуты в этом режиме он автоматически отключает нагрузку от питания. Такое поведение не совсем типично, ведь в режиме работы от батареи источник не сигнализирует о том, что наличествует перегрузка.

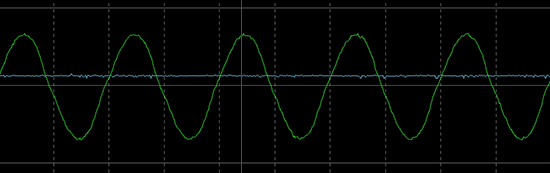

Переключение на питание от батареи
Переключение на питание от батареи

Переключение на питание от батарей происходит в соответствии с заданными параметрами, при этом от степени нагрузки на ИБП они практически не зависели.

Режим работы AVR:

Входное напряжение (при повышении от 0 до 255 В) Выходное напряжение Режим работы
<165 В 216 В от батареи
185—205 В 211—234 В повышение (AVR)
205—238 В 211—238 В напрямую от сети
238—255 В 212—222 В понижение (AVR)

Входное напряжение (при понижении от 255 до 0 В) Выходное напряжение Режим работы
255—239 В 238—229 В понижение (AVR)
239—200 В 239—200 В напрямую от сети
175—155 В 231—218 В повышение (AVR)
<154 В 220 В от батареи

В целом неплохо для источника линейно-интерактивного типа.

Без подключенных батарей Powercom INF-800 может работать в качестве стабилизатора. Конечно, в этом случае надо следить, чтобы не было перегрузки — иначе ИБП попросту отключится. Упомянем один интересный момент: после отключения ИБП из-за невозможности работать в условиях пониженного напряжения во внешней сети экран INF-800 снова заработает, но вот включить ИБП будет нельзя.

Интерфейс и программное обеспечение

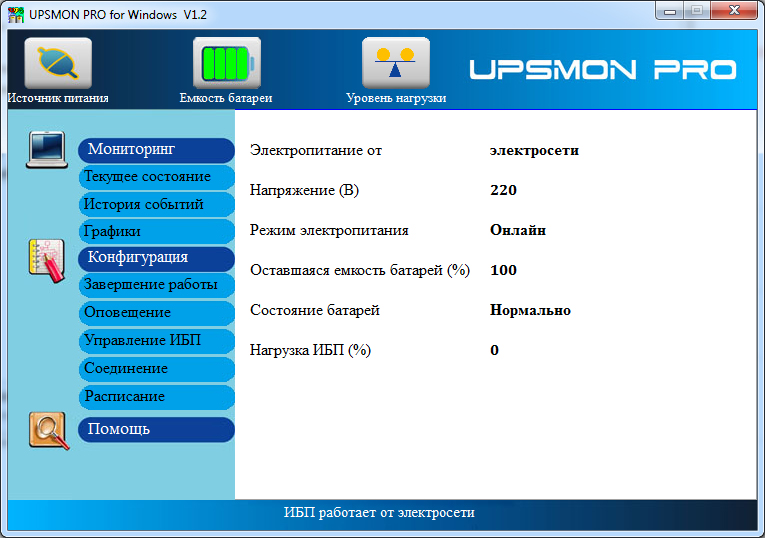

Несмотря на то, что в комплекте с устройством нет никакого ПО, а в разделе загрузки на сайте производителя присутствует только PDF с описанием устройства, в самом руководстве пользователя упоминается фирменное программное обеспечение под названием UPSMon Pro. Ранее в наших статьях, посвященных ИБП компании Powercom, мы уже не раз рассматривали это ПО, поэтому отметим лишь основные моменты. Последняя версия UPSMon имеет несколько иной интерфейс и расширенные возможности, заключающиеся в том, что UPSMon Pro можно использовать как клиент-серверное ПО. Поскольку Powercom INF-800 имеет USB-порт, то при подключении к компьютеру он опознается системой Windows в штатном режиме, а на панели задач появляется индикатор заряда батареи. Таким образом, UPSMon Pro имеет смысл использовать в случае, когда базовой функциональности работы с ИБП, предоставляемой ОС, окажется недостаточно. В реальности возникновение такой ситуации сомнительно: данный источник бесперебойного питания имеет несколько иное позиционирование, и вряд ли он будет использован для подключения к ПК, особенно на даче или в загородном доме.

Наглядно показана емкость батареи, выходное напряжение, уровень нагрузки и другие характеристики. При отключении внешнего напряжения появляется предупреждающее окно. Сценарий отключения (выключение ПК, завершение по заряду батарей, выполнение программы и т. д.) также можно запрограммировать заранее. Поддерживается отправка почтовых оповещений на указанный адрес, а также ведение логов и создание графиков по указанным параметрам (напряжение, нагрузка, емкость батареи).

Наверное, единственным минусом Powercom INF-800, который мы заметили, является некорректное отображение оставшегося заряда батареи. Это касается не только ЖК-экрана на лицевой панели: при подключении к компьютеру показания уровня заряда тоже могут изменяться настолько стремительно, что за ними невозможно уследить. На наш взгляд, такое поведение объясняется тем, что ИБП не откалиброван для работы с конкретной батареей, ведь ее можно установить совершенно любую. Поэтому на уровень заряда батареи в случае с Powercom INF-800 нужно смотреть с известной долей скептицизма.

Выводы

В общем и целом, ИБП Powercom INF-800 — это весьма неплохой бюджетный источник. Конечно, главная его особенность — это возможность подключить собственную АКБ, будь то автомобильный аккумулятор, оставшиеся от предыдущего ИБП батарея или пара новеньких аккумуляторов. Увы, несмотря на возможность резервного питания, мощность этой модели не очень большая, поэтому «навесить» на Powercom INF-800 сразу несколько потребителей не получится. Например, популярные насосы «Малыш»/«Родничок» к этой модели подключать не рекомендуется, так как мощности этого ИБП для полноценной работы насоса просто не хватит. А вот как решение для автономной работы газового котла, циркуляционного насоса системы отопления или резервного освещения такая модель подходит более чем. Кроме того, возможность работы только в качестве стабилизатора напряжения — тоже большой плюс данной модели. На момент написания статьи стоимость Powercom INF-800 была неизвестна, поэтому очень сложно оценить оптимальность использования такого ИБП (при необходимости покупать сторонний аккумулятор) по сравнению с обычным ИБП или стабилизатором напряжения. Однако в целом новая модель получилась весьма неплохой и, главное, необычной.
