Источник бесперебойного питания
Powercom Macan MAS-3000


Тайваньская компания Powercom (PCM) хорошо известна на российском рынке источников бесперебойного питания. Ее история началась в конце 80-х годов, когда Powercom анонсировала и выпустила свои первые ИБП с микропроцессорным управлением. В России, начиная с начала XXI века, Powercom занимает лидирующие позиции на рынке и не собирается останавливаться на достигнутом. В нашей редакции побывали представители практически всех линеек ИБП компании Powercom класса SOHO. Совсем недавно, на выставках CeBIT 2015 и Computex Taipei 2015, Powercom представила новую бюджетную линейку источников бесперебойного питания, нацеленную на работу с широким спектром устройств — Macan (MAS). Новая серия на момент написания статьи включает три модели (MAS-1000, MAS-2000 и MAS-3000), которые, как это обычно бывает, отличаются выходной мощностью.


Новинки построены по технологии двойного преобразования, что обеспечивает выходное напряжение в виде чистой синусоиды и нулевое время переключения на режим работы от батареи. На сайте производителя новая серия отнесена к категории для серверов и сетей, а сама компания Powercom позиционирует источники серии Macan для защиты промышленного и медицинского оборудования, а также инженерных систем, работающих круглосуточно. В наши руки попала старшая модель MAS-3000, о которой мы и поговорим в этой статье. Но прежде чем приступить, отметим некоторые особенности всей серии.

Источники бесперебойного питания Macan относятся к онлайн-устройствам с технологией двойного преобразования. Серия берет свое начало от более дорогих моделей PCM серии Vanguard, об одной из которых мы писали более года назад. Поскольку теперь производитель поставил перед собой задачу создать бюджетную модель, в серии Macan постарались сэкономить на дополнительных возможностях ИБП. Разумеется, надежность устройств при этом не пострадала, однако пришлось отказаться от некоторой части функциональности по администрированию. Так, например, в моделях этой серии нет сегментирования нагрузки, возможности горячей замены батарей, а также аварийного отключения. Кроме того, в Macan нет поддержки EPO и автоматической системы управления охлаждением. С другой стороны, защита телефонной линии и возможность подключения дополнительных блоков батарей остались. Нельзя не отметить тот факт, что помимо некоторого «урезания» функциональности, в ИБП этой серии производитель изменил и внутреннюю конструкцию крепления батарей, что несколько сказалось на безопасности, но на этом мы более подробнее остановимся чуть ниже. А теперь перейдем к герою нашего обзора — ИБП Powercom Macan MAS-3000.

Описание

Итак, к нам в редакцию поступила модель Powercom Macan MAS-3000 мощностью 2700 Вт (3000 В·А). Серия Macan включает в себя еще два продукта, мощностью 1000 и 2000 В·А. Производитель заявляет следующие характеристики изделия:

Технические характеристики
Диапазон входного напряжения, частота
120—300 В, 45—65 Гц
Выходное (при работе от батарей) напряжение
208, 220, 230 или 240 В ±2%
Автоматический регулятор напряжения
отсутствует
Выходная мощность (заявленная)
3000 В·А (2700 Вт)
Выходная мощность (активная, измеренная)
2700 Вт
Форма выходного сигнала при работе от батарей
чистая синусоида
Время автономной работы от батареи для стандартного ПК
не нормируется
Функция запуска оборудования без подключения к электросети
есть
Тип, напряжение и емкость батареи
Yuasa NPW36-12, 12 В 7 А·ч — необслуживаемая герметичная свинцово-кислотная батарея (4 шт.)
Leoch DJW 12-7, 12 В 7 А·ч — необслуживаемая герметичная свинцово-кислотная батарея (4 шт.)
Время перезарядки батареи
не более 4 часов (до 90%)
Индикация
входное/выходное напряжение; частота входного/выходного напряжения; Режимы работы: нормальный, Bypass, питание от батарей; измерения; процент заряда батарей; процент загрузки
Звуковая сигнализация
отключаемая;
режимы: включение, переход в режим работы от аккумуляторов, сигнал низкого заряда батареи, перегрузка
Самодиагностика
при включении и по команде из ПО/панели управления
Фильтрация импульсных помех
есть
Перегрузочная способность
106%—120% в течение 30 секунд, 121%—150% на 10 секунд
Выходные разъемы
8 розеток IEC C13
Защита линий передачи данных
есть, 2 разъема RJ45
Интерфейс
USB, RS-232
Размеры (Ш×Д×В)
190×435×332 мм
Вес
27,6 кг
Шум
менее 50 дБА
Условия работы
влажность 0—95% (без конденсации)
температура от 0 до +40 °C
Описание на сайте производителя Powercom Macan MAS-3000
Средняя цена (Я.Маркет)
T-12875000
Розничные предложения (Я.Маркет)
L-12875000-10

Комплектация и гарантия

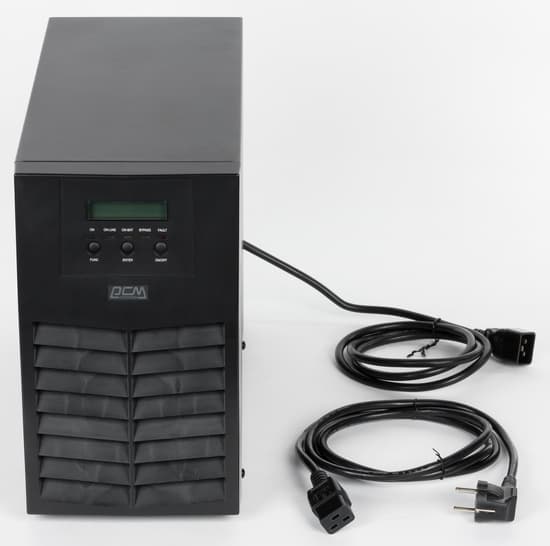

В нашу лабораторию источник бесперебойного питания Powercom Macan MAS-3000 прибыл, по всей видимости, прямиком из Китая, поэтому был упакован лишь в стандартную коробку из гофрокартона без опознавательных знаков. Скорее всего, это предпродажный сэмпл, хотя уже сейчас в розничных сетях можно увидеть фотографии упаковки этой модели, а сами устройства доступны для покупки в разных регионах страны. Стоит сказать, что, в отличие от ИБП пользовательского сегмента, эта упаковка не имеет глянцевого покрытия, но в то же время содержит всю необходимую информацию — таблицу с техническими характеристиками, модель, тип устройства и значение выходного напряжения. В нашу страну ИБП этой серии поставляются со стандартными для нас компьютерными выходными розетками типа IEC C13, но скорее всего существуют и модели с евророзетками типа Schuko.

Поскольку в нашем случае модель прибыла в весьма «скромной» комплектации, мы приведем список комплекта поставки, который приведен на официальном сайте компании.

  • инструкция по эксплуатации
  • гарантийный талон
  • коммуникационный кабель RS-232/DB9
  • соединительный телефонный кабель RJ-11
  • CD-ROM диск с программным обеспечением

Гарантийный срок эксплуатации составляет 2 года.

Внешний вид

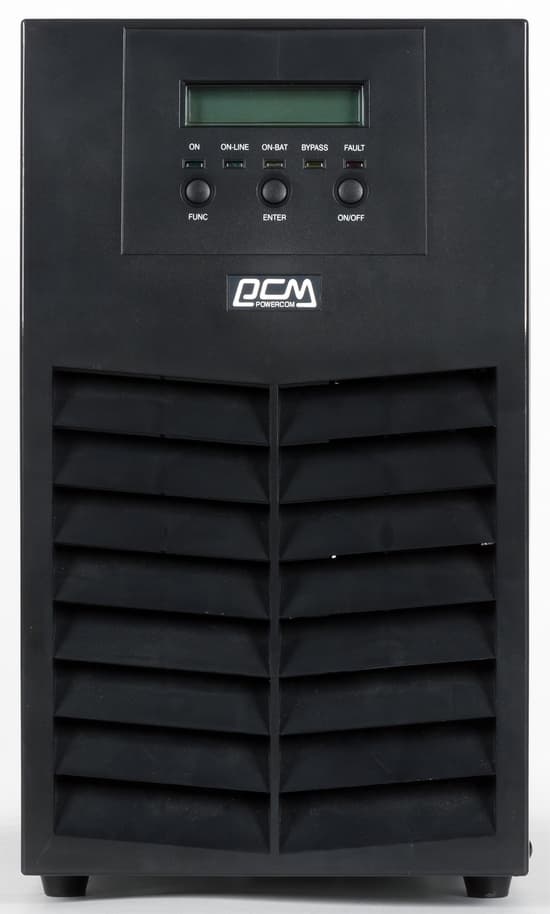

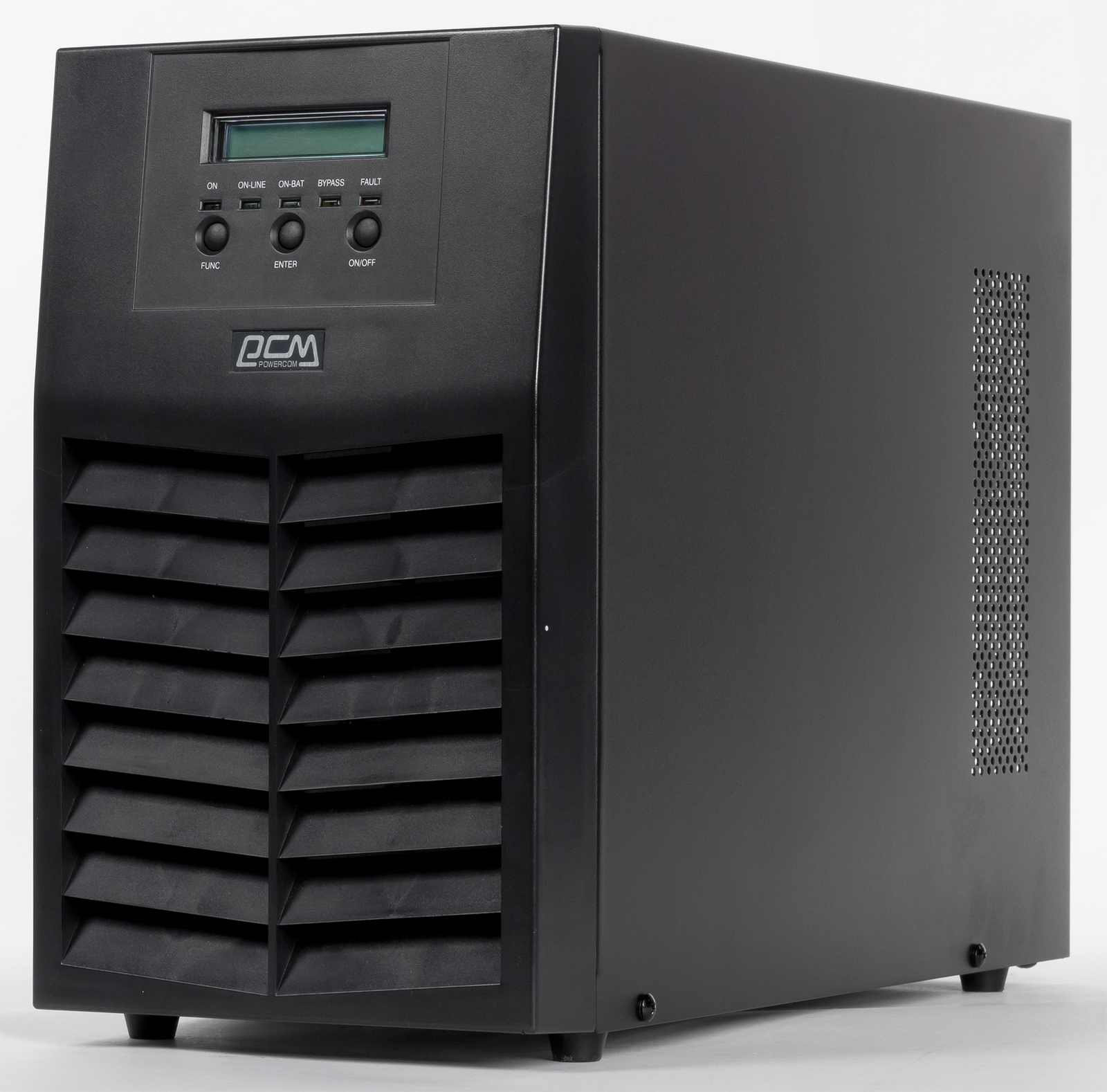

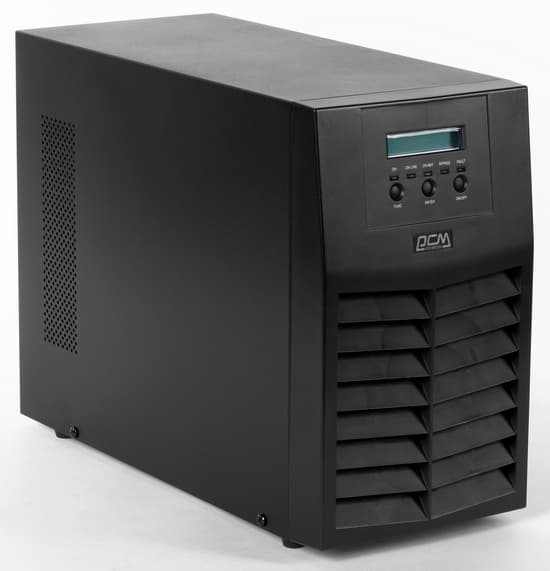

Источник бесперебойного питания Powercom Macan MAS-3000 выполнен в корпусе башенного типа с достаточно большими габаритами, которые обусловлены количеством установленных батарей. По сравнению с серией Vanguard дизайн панели управления на передней панели был несколько изменен — впрочем, возможности панели для управления и индикации работы устройства практически не пострадали. Корпус, как и подобает такому классу устройств, выполнен полностью из металла за исключением лицевой панели. О впечатляющем необыкновенном дизайне тут говорить не приходится, ведь эта модель нацелена на установку в серверных и прочих малообитаемых местах.

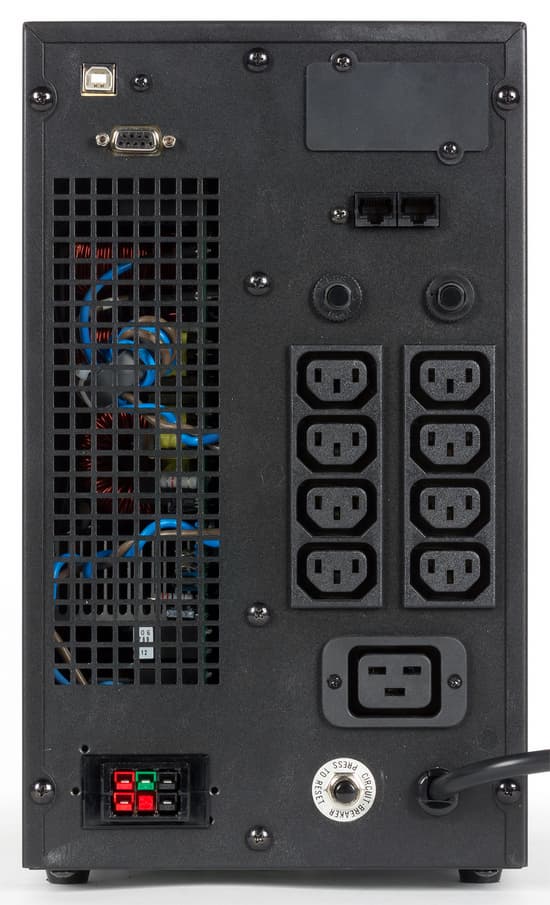

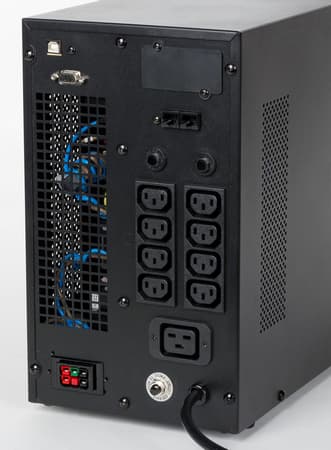

На задней панели имеется восемь розеток стандарта IEC C13 и одна розетка IEC 19. Как такового разделения на группы здесь нет, хотя для каждой из групп (по 4 розетки IEC C13) существует отдельная кнопка сброса. Наличие нестандартного для пользовательских устройств разъема IEC 19 относит этот ИБП к классу серверных источников. Помимо выходных розеток, на задней панели присутствует интерфейс USB для подключения к ПК, порт RS-232, два разъема RJ-45 (In и Out) и прерыватель. Нельзя не отметить, что Powercom Macan MAS-3000 подключается к силовой сети посредством несъемного шнура с разъемом IEC 19. Это достаточно необычно, и скорее всего, такая нестандартность опять-таки объясняется тем, что мы получили на тест предпродажный семпл — ведь предлагаемая в рознице эта модель имеет стандартную вилку для подключения к сети. В нашем случае в комплекте с устройством шел удлинитель для подключения к «нормальной» розетке.

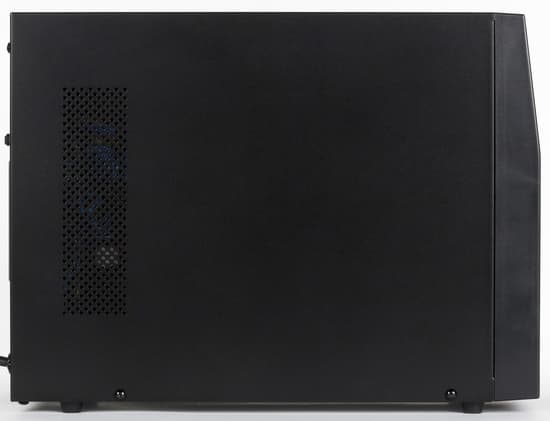

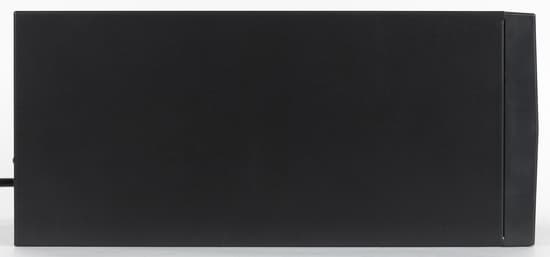

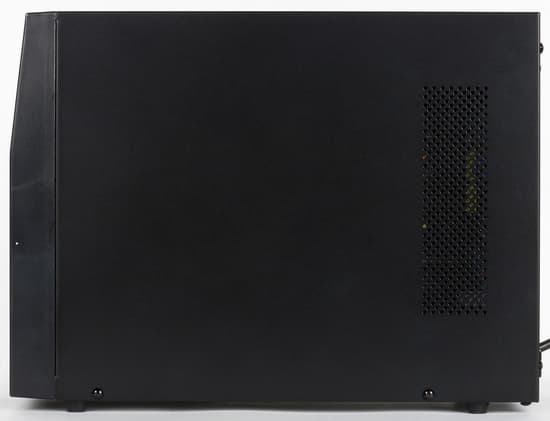

Боковые стороны Powercom Macan MAS-3000 имеют перфорацию, которая необходима для вывода теплого воздуха из корпуса устройства. Вентиляторы охлаждения размещены за лицевой панелью справа. Стоит отметить, что охлаждают они только одну часть ИБП.

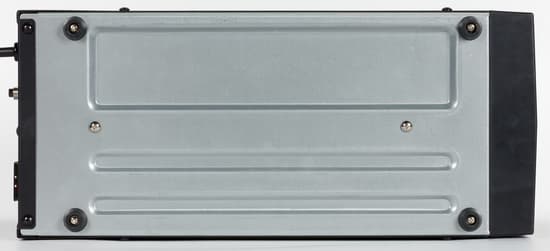

Нижняя часть корпуса не окрашена в черный цвет, как другие элементы, и на ней по углам находятся четыре резиновые ножки. Важной особенностью этого источника является тот факт, что для доступа к батареям необходимо полностью раскрутить корпус устройства. Винты крепления расположены не только на тыльной стороне Powercom Macan MAS-3000, но и на боковых стенках (по два винта в нижней части).

Внутреннее устройство

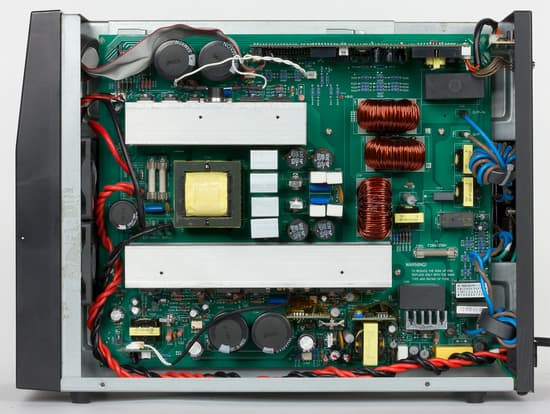

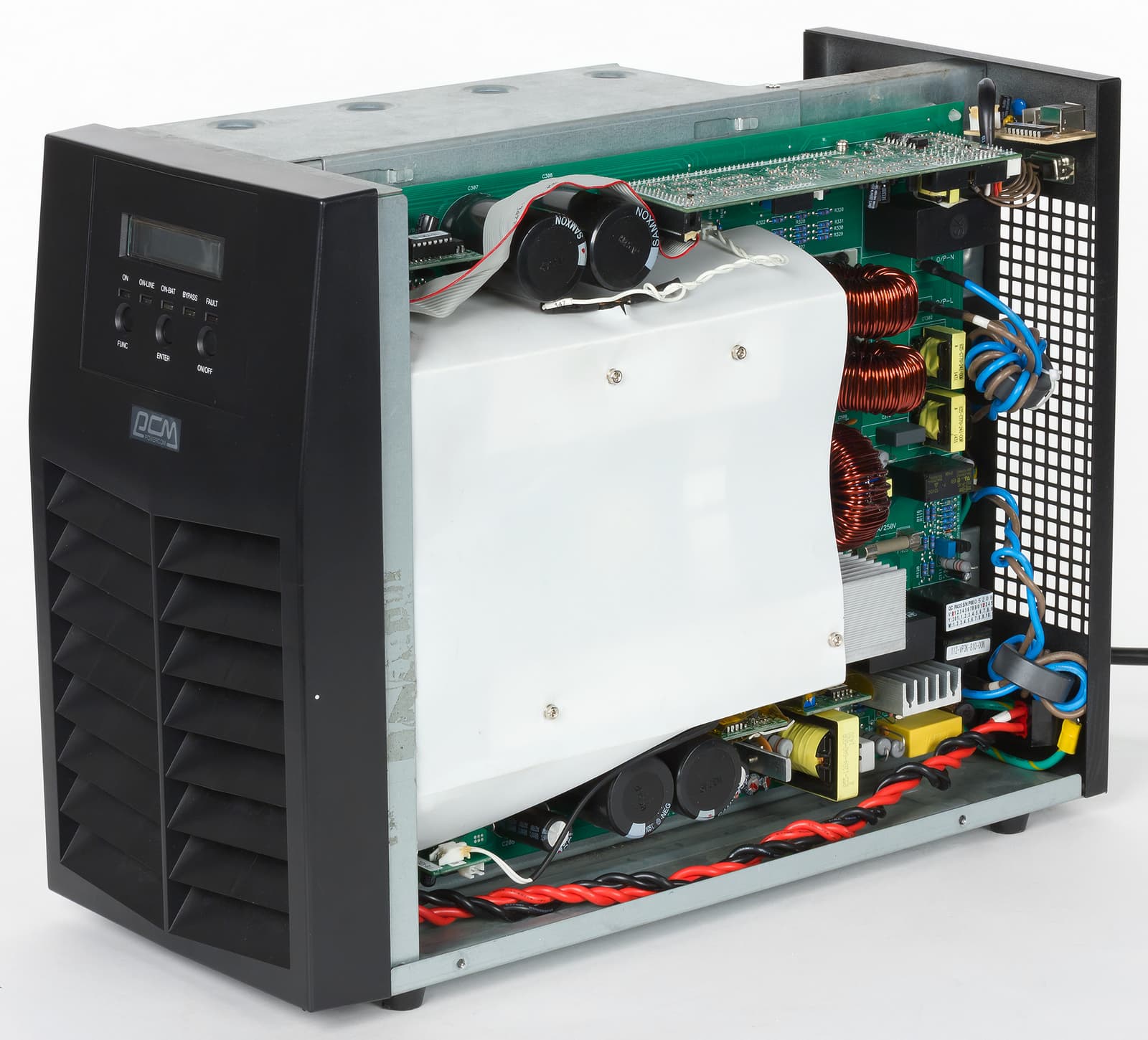

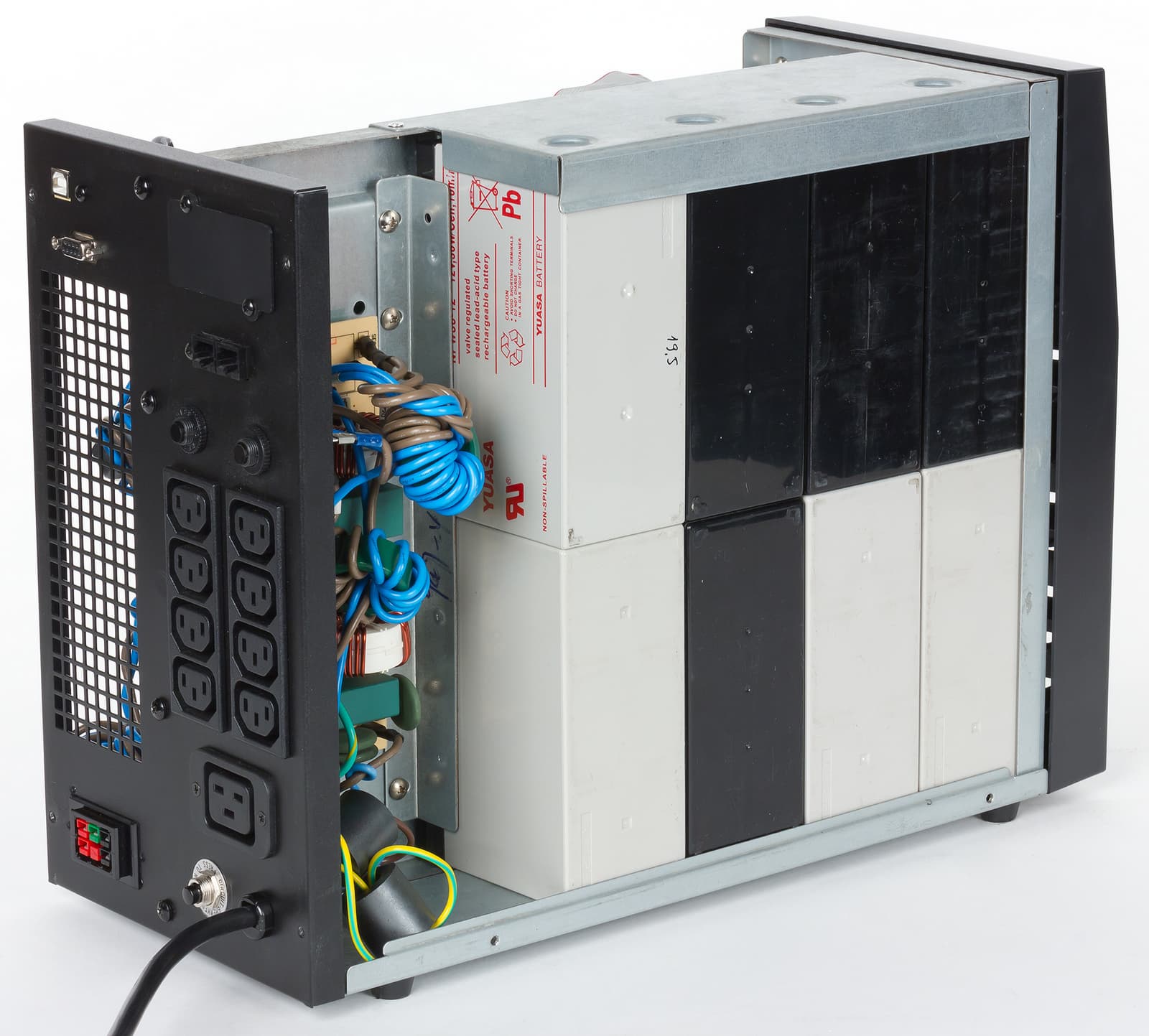

Внутри корпус состоит из двух частей, разделенных металлической перегородкой. С одной стороны находится батарейный блок, а с другой — вся необходимая электроника. Нельзя обойти вниманием тот факт, что для удешевления производства модели ИБП этой серии не оборудованы специальным отсеком для батарей и возможностью горячей замены.

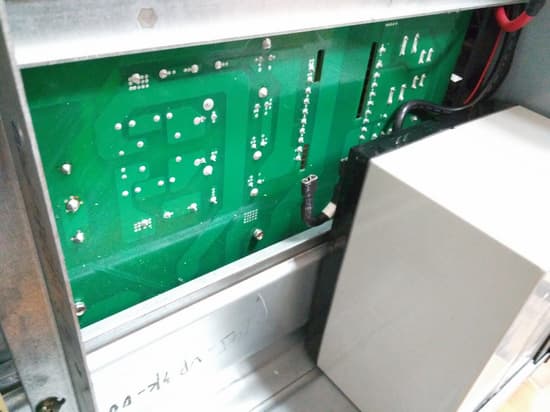

С другой стороны, в руководстве пользователя отмечено, что замена батарей должна осуществляться самим пользователем. Из-за особенностей конструкции — отдельных клемм и открытых контактов на печатной плате — проводить эту процедуру нужно с осторожностью. Очень зря, что инженеры компании сэкономили на пластиковой подложке, которой можно было бы закрыть выступающие контакты печатной платы. Впрочем, возможно, в серийном образце эта проблема решена (во всяком случае, в присутствии подобной защиты нас заверил представитель Powercom). Батареи удерживаются металлической плашкой, закрепленной на одном болте. Если ее снять, батареи придется вынимать по отдельности — сегмент за сегментом.

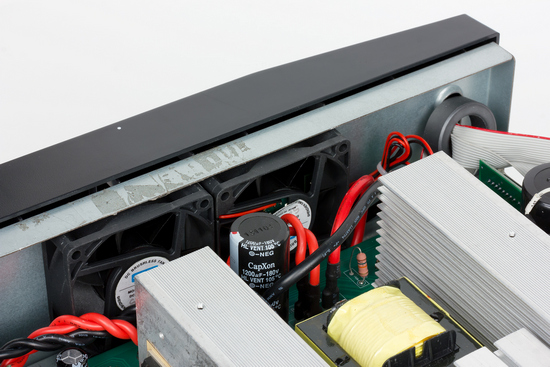

Так как эта модель достаточно мощная и при ее работе электронные компоненты выделяют достаточно большое количества тепла, в ней используется принудительная система вентиляции. За охлаждение отвечают два небольших, но весьма шумных вентилятора DFH7012S (12 В, 0,55 А), которые всегда вращаются с одинаковой скоростью. При этом не важно, подключена ли к ИБП нагрузка, работает ли он батарей или находится в выключенном состоянии — скорость вращения вентиляторов и, соответственно, шум, издаваемый ИБП, всегда одинаковы. Мы измерили шум ИБП в нашей шумоизмерительной комнате, и он составил около 62,2 дБА при измерении сверху в полуметре от источника. Заметим, что в спецификации уровень шума данной модели заявлен как менее 50 дБА.

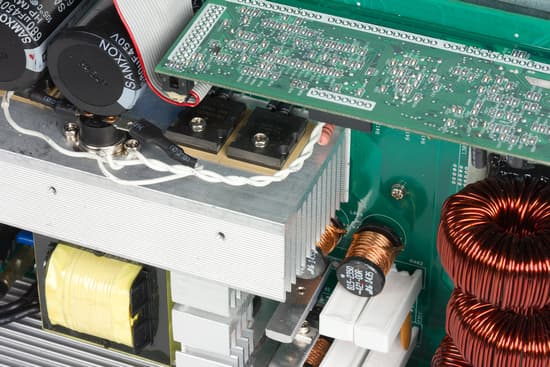

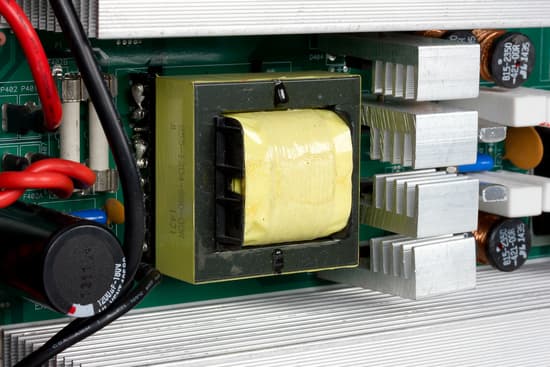

Основу инвертора составляет набор из нескольких качественных транзисторов IGBT FGL60N100, FGL40N120 и FDA59N30. ИБП оправдывает свой немалый вес не только емкими аккумуляторами, но и основательной конструкцией электронной части. Греющиеся компоненты внутри ИБП имеют небольшие массивные алюминиевые радиаторы, которые охлаждаются принудительной конвекцией воздуха.

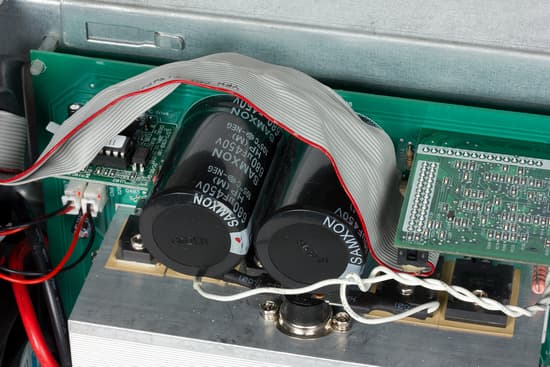

Производитель явно не экономил на емкости конденсаторов, все они качественные и, скорее всего, прослужат долго.

В целом, несмотря на общую направленность на экономию, качество сборки этого бюджетного решения также заслуживает высоких оценок.

Батарея

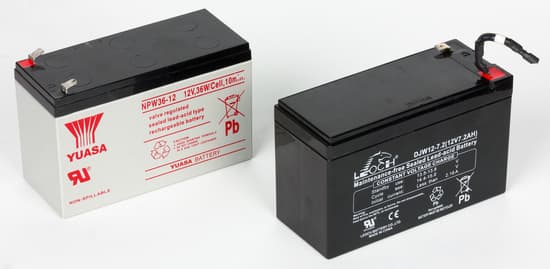

В источнике бесперебойного питания Powercom Macan MAS-3000 используются четыре батареи Yuasa NPW36-12 номинальной емкостью 7 А·ч и четыре батареи Leoch DJW 12-7 с похожими характеристиками. Они подключены последовательно, так что напряжение внутренней сети устройства составляет 96 В. По всей видимости, разные батареи в наборе присутствуют лишь в нашем предсерийном образце — во всяком случае, до этого нам редко доводилось видеть ИБП с батареями разных производителей.

Тестирование

Работа от электросети и батареи

Мы использовали регулируемый автотрансформатор (ЛАТР), для того чтобы определить пороги переключения и фактическое напряжение на выходах при входном напряжении в диапазоне 0—260 В. Тестирование проводилось при полностью заряженном аккумуляторе и подключенной нагрузке около 150 Вт. Зарядка протекает довольно быстро и с запасом укладывается в заявленные 4 часа для восстановления 90-процентной емкости. Качество выходного сигнала не зависело от величины нагрузки и степени заряда батареи, как и подобает хорошим ИБП с технологией двойного преобразования. Время работы от батарей при 50%-ной нагрузке составило 8 минут 55 секунд, при нагрузке 150 Вт — 1 час 15 минут.

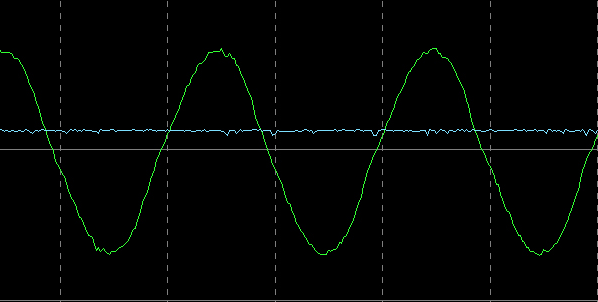

Переключение на питание от батареи
Переключение на питание от батареи

Как и следовало ожидать, измерять у ИБП такого типа просто нечего: устройство поддерживало в качестве выходного сигнала синусоиду 208, 220, 230 или 240 В — в зависимости от запрограммированного значения. Зафиксировать переход в режим байпаса тоже не представляется возможным, так что заявленная скорость переключения 0 мс в данном случае, скорее всего, соответствует реальности. Переключение на питание от батарей происходит в соответствии с заданными параметрами: когда напряжение внешнего питания падает ниже 120 В при нагрузке 25%; 140 В при нагрузке 50%; 160 В при нагрузке 75%; 180 В при нагрузке 100%. Стоит отдельно отметить, что возврат к штатной работе от сети происходит при повышении напряжения до 200 В, поэтому долгая просадка напряжения (даже если оно восстановилось до приемлемого уровня в 180 В) чревата работой в автономном режиме.

Интерфейс и программное обеспечение

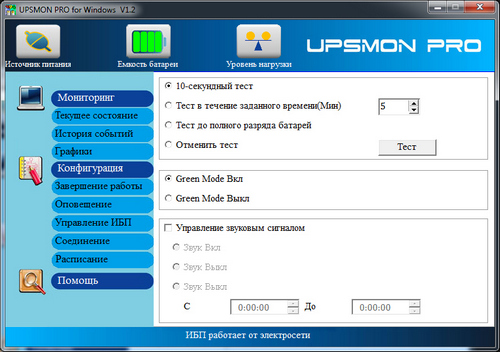

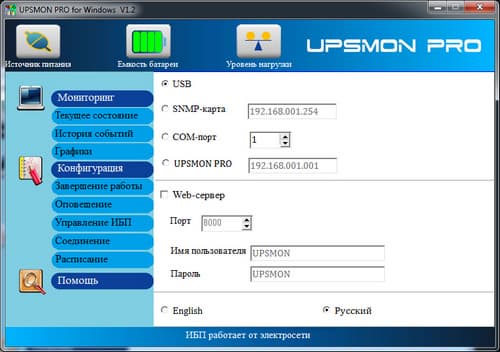

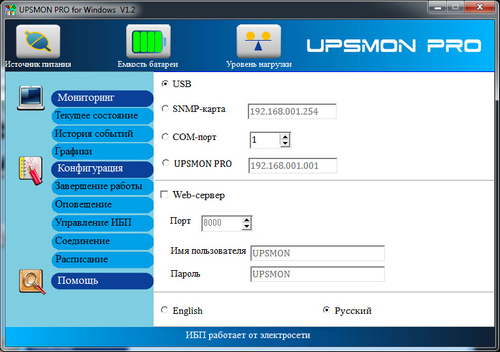

В комплекте с устройством поставляется фирменное программное обеспечение под названием UPSMon Pro. В комплекте с предыдущими источниками этой компании можно было увидеть другое ПО под названием UPSMon Plus, которое мы уже рассматривали в наших статьях. Новая версия UPSMon Pro в сравнении с UPSMon Plus имеет несколько иной интерфейс и расширенные возможности, заключающиеся в том, что UPSMon Pro можно использовать как клиент-серверное ПО. Поскольку Powercom Macan MAS-3000 имеет USB-порт, то при подключении к компьютеру он опознается системой Windows в штатном режиме, а на панели задач появляется индикатор заряда батареи. Таким образом, UPSMon Pro имеет смысл использовать в случае, когда базовой функциональности работы с ИБП, предоставляемой ОС, окажется недостаточно.

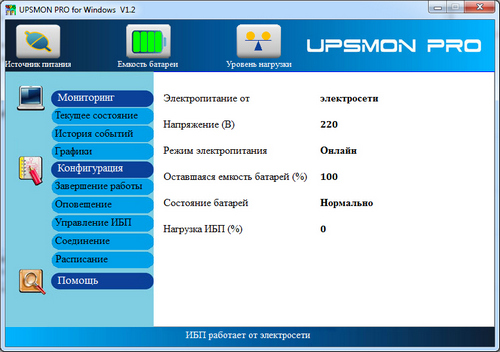

В программе наглядно показана емкость батареи, выходное напряжение, уровень нагрузки и другие характеристики.


При отключении внешнего напряжения появляется предупреждающее окно (оно появляется каждую секунду, даже если его закрыть). Сценарий отключения (выключение ПК, завершение по заряду батарей, выполнение программы и т. д.) также можно запрограммировать заранее. Поддерживается отправка почтовых оповещений на указанный адрес, а также ведение логов и создание графиков по указанным параметрам (напряжение, нагрузка, емкость батареи). Нельзя сказать, что интерфейс удобен, но все базовые возможности по управлению он предоставляет.

Программное обеспечение для телефонов

Мы не могли пройти мимо нового приложения компании Powercom, предназначенного для мониторинга ИБП с помощью мобильных телефонов и планшетов на базе ОС Android. Загрузить его можно с сайта производителя для практически любого ИБП Powercom. По всей видимости, приложение выпущено совсем недавно, но при этом в магазине приложений Google Play оно тоже присутствует. Заметим, что эти приложения несколько отличаются друг от друга. Утилита, представленная в Google Play, имеет перевод на несколько языков и расширенные настройки, однако часть описания присутствует только на китайском языке, что несколько затрудняет работу с ним. В наших экспериментах мы использовали приложение, которое было загружено с сайта производителя. Для его установки необходимо только разрешить установку из неизвестных источников в телефоне/планшете.

Первоначальная настройка сводится к указанию IP-адреса ИБП, к которому будет подключаться утилита. Для вывода ИБП в сеть необходимо или установить SNMP-модуль в соответствующий слот источника, или же установить программу UPSMon Pro на компьютере. В последнем случае подключение необходимо устанавливать с IP-адресом компьютера, на котором это приложение установлено.

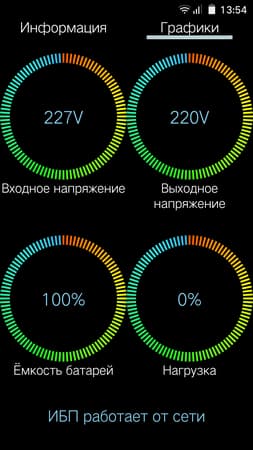

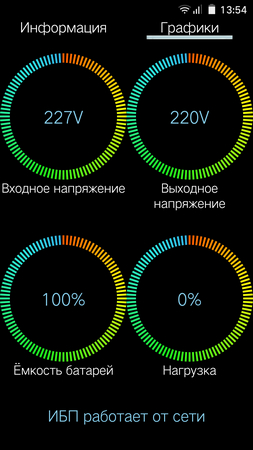

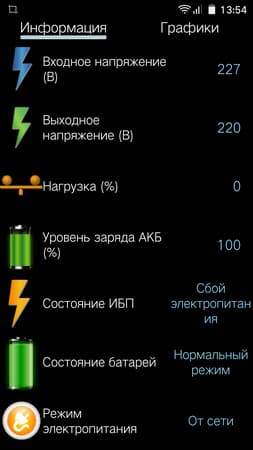

Приложение достаточно информативно и может отображать данные в виде круговых диаграмм или в текстовом виде.

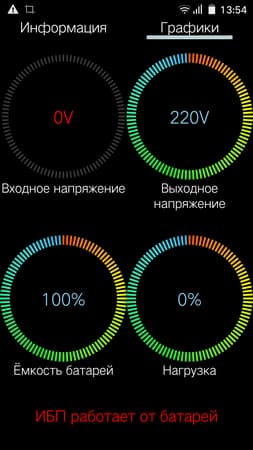

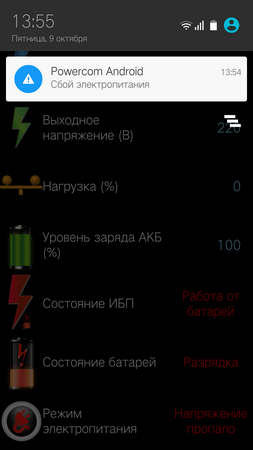

При потере напряжения во внешней сети приложение выводит соответсвующее оповещение, которое сопровождается звуковым сигналом. В целом новое приложение Powercom нам понравилось, и огорчает лишь невозможность подключения и работы сразу с несколькими ИБП, а также малое количество настроек. Скорее всего, в будущих версиях этого ПО все ошибки и недочеты будут исправлены, а само приложение появится не только в магазине приложений Google, но и у Microsoft и Apple.

Выводы

ИБП Powercom Macan MAS-3000 — это весьма неплохой бюджетный источник, построенный по технологии двойного преобразования. Среди его плюсов надо отметить солидный запас батарейной емкости, качественную схемотехнику, присущую более дорогим моделям, и достаточно непритязательный внешний вид. К недостаткам можно отнести приложение UPSMon, которое практически не меняется с годами, однако параллельный выпуск приложения мониторинга для устройств на базе Android — это большой прогресс. Отсутствие возможности быстрой замены аккумуляторов и специализированного отсека для них внутри корпуса Powercom Macan MAS-3000 тоже несколько портит впечатление. В целом, новая модель получилась весьма неплохой.
