Источник бесперебойного питания PowerCom Vanguard VGS-1000XL


ИБП онлайнового типа используются для питания особо ответственной нагрузки, а также в тех случаях, когда необходима качественная синусоидальная форма сигнала. Дело в том, что такие модели, как правило, снабжаются качественными преобразователями, обеспечивающими сигнал не хуже «сетевого» при питании от батарей. Кроме этих качеств, PowerCom Vanguard VGS-1000XL может похвастать солидной батареей аккумуляторов, поэтому при питании экономичной нагрузки пользователь может рассчитывать на работу от батарей, а не только на возможность корректно завершить сеанс. Это бывает весьма кстати в тех случаях, когда сетевое питание может пропадать регулярно и отсутствовать длительное время.

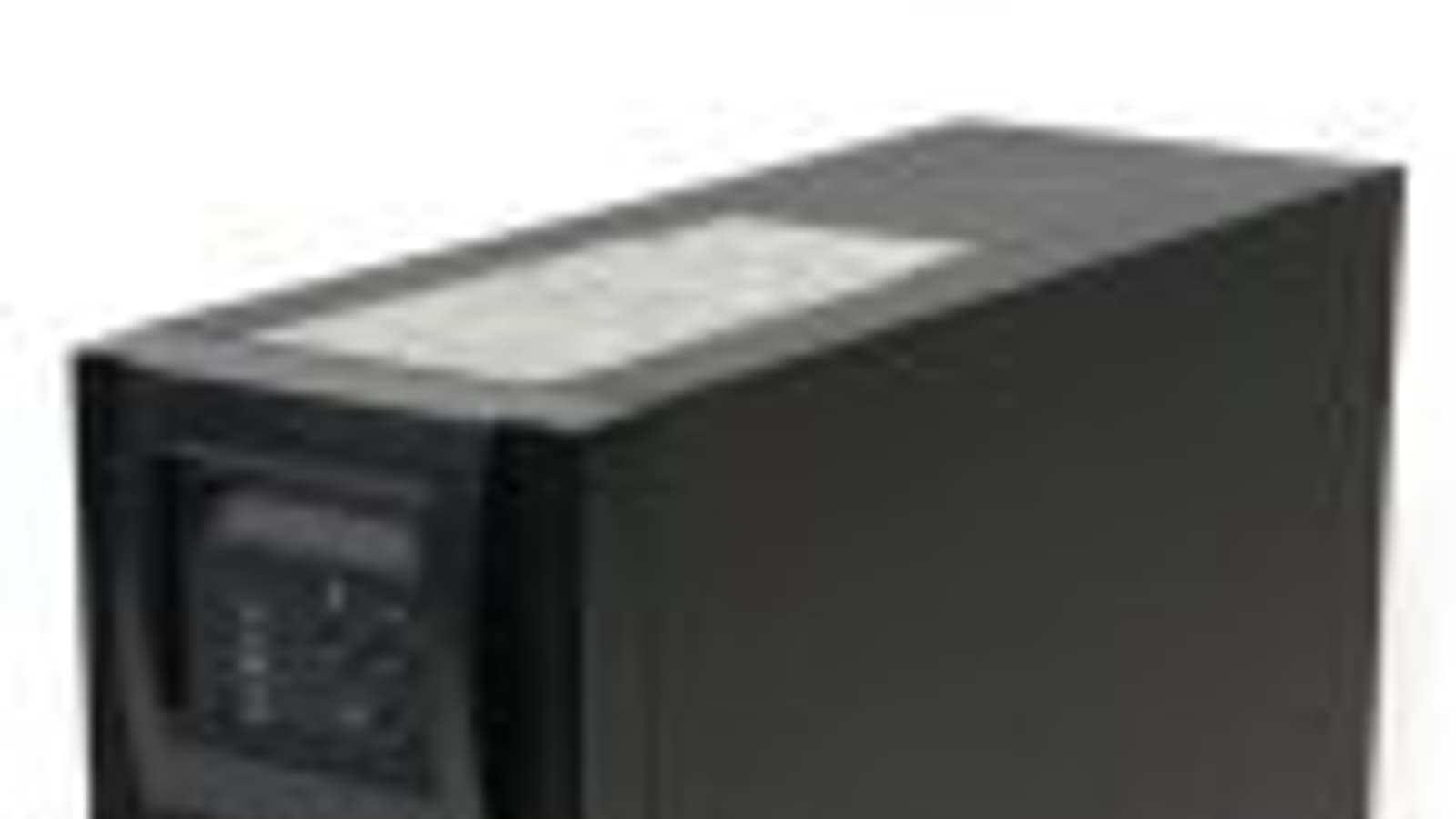

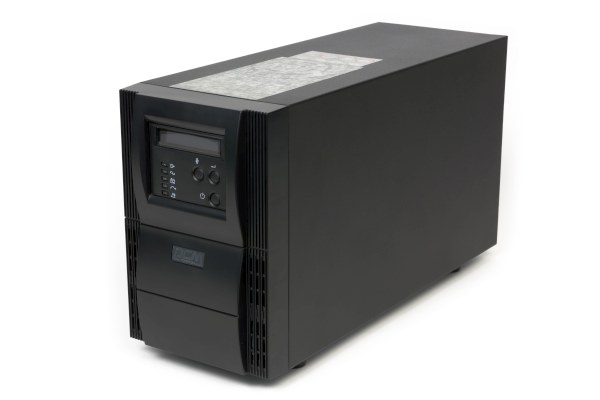

общий вид ИБП PowerCom VGS-1000XL

Описание

Данная модель является онлайновым ИБП с двойным преобразованием, обеспечивающим непрерывное питание нагрузки. Но помимо этого основного режима, производитель реализовал в устройстве режим энергосбережения, в котором ИБП автоматически включает «байпас» (обходную схему), в условиях, когда внешний сигнал имеет удовлетворительные характеристики. Это позволяет повысить общий КПД устройства.

У нас на тестировании побывала младшая (1000 В·А) модель, есть также варианты мощностью 1500, 2000 и 3000 В·А. Производитель заявляет следующие характеристики изделия:

Технические характеристики
Диапазон входного напряжения, частота
184—265 В (выбирается пользователем как диапазон перехода на байпас), 45—65 Гц
Выходное (при работе от батарей) напряжение
220, 230 или 240 В ±2% (значение выходного напряжения выбирается пользователем)
Автоматический регулятор напряжения
нет
Выходная мощность (заявленная)
1000 В·А (900 Вт)
Выходная мощность (активная, измеренная)
900 Вт
Форма выходного сигнала при работе от батарей
синусоида
Время автономной работы от батареи для стандартного ПК
не нормируется
Функция запуска оборудования без подключения к электросети
есть
Тип, напряжение и емкость батареи
Yuasa NPW36-12, 12 В 7 А·ч — необслуживаемая герметичная свинцово-кислотная батарея
Время перезарядки батареи
не более 4 часов (до 90%)
Индикация
входное/выходное напряжение; частота входного/выходного напряжения; Режимы работы: нормальный, обход, питание от батарей; измерения; процент заряда батарей; процент загрузки
Звуковая сигнализация
отключаемая;
режимы: включение, переход в режим работы от аккумуляторов, сигнал низкого заряда батареи, перегрузка
Самодиагностика
при включении и по команде из ПО
Фильтрация импульсных помех
есть
Перегрузочная способность
106—120% в течение 30 секунд, 121—150% на 10 секунд (крест-фактор  3:1)
Выходные разъемы
2 евророзетки (раздельно управляемые)
Защита линий передачи данных
есть, 2 разъема RJ45
Интерфейс
USB, RS-232, «сухие» контакты
Размеры (Ш×Д×В)
152×420×238 мм
Вес
13,5 кг
Шум
менее 45 дБА
Условия работы
влажность 0—95% (без конденсации)
температура от 0 до +40 °C
Описание на сайте производителя PowerCom VGS-1000XL

Комплектация и гарантия

общий вид ИБП PowerCom VGS-1000XL

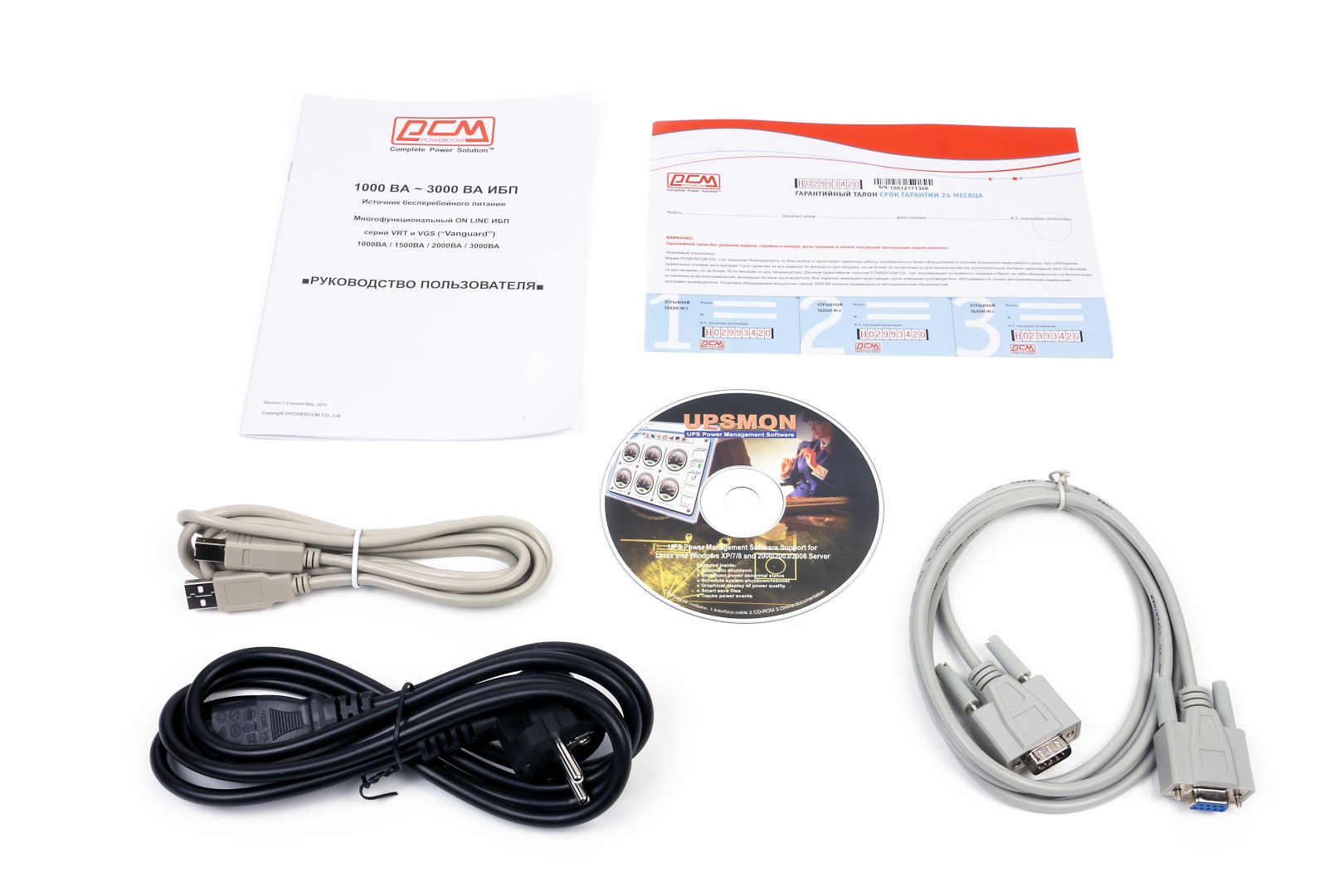

Комплект поставки:

  • инструкция по эксплуатации на русском языке
  • гарантийный талон
  • сетевой кабель питания
  • интерфейсный кабель USB
  • интерфейсный кабель RS-232
  • CD с программным обеспечением

Гарантийный срок эксплуатации: 2 года

Внешний вид

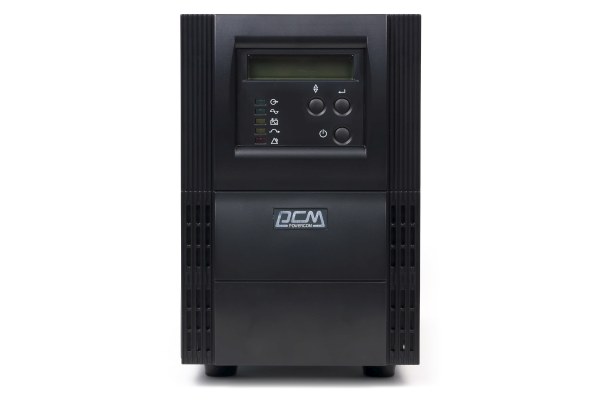

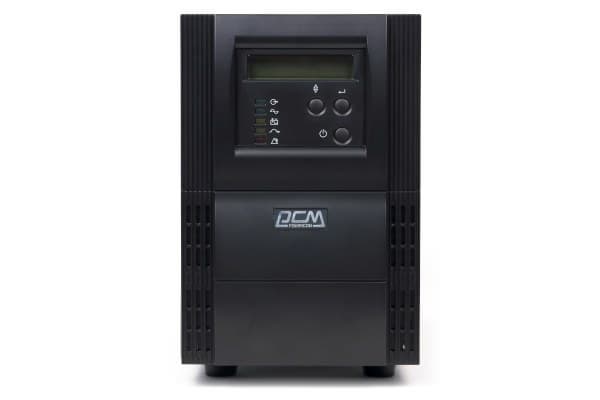

общий вид ИБП PowerCom VGS-1000XL

ИБП имеет классический «башенный» формат, и рассчитан на единственный вариант установки вертикально (на пол или в шкаф).

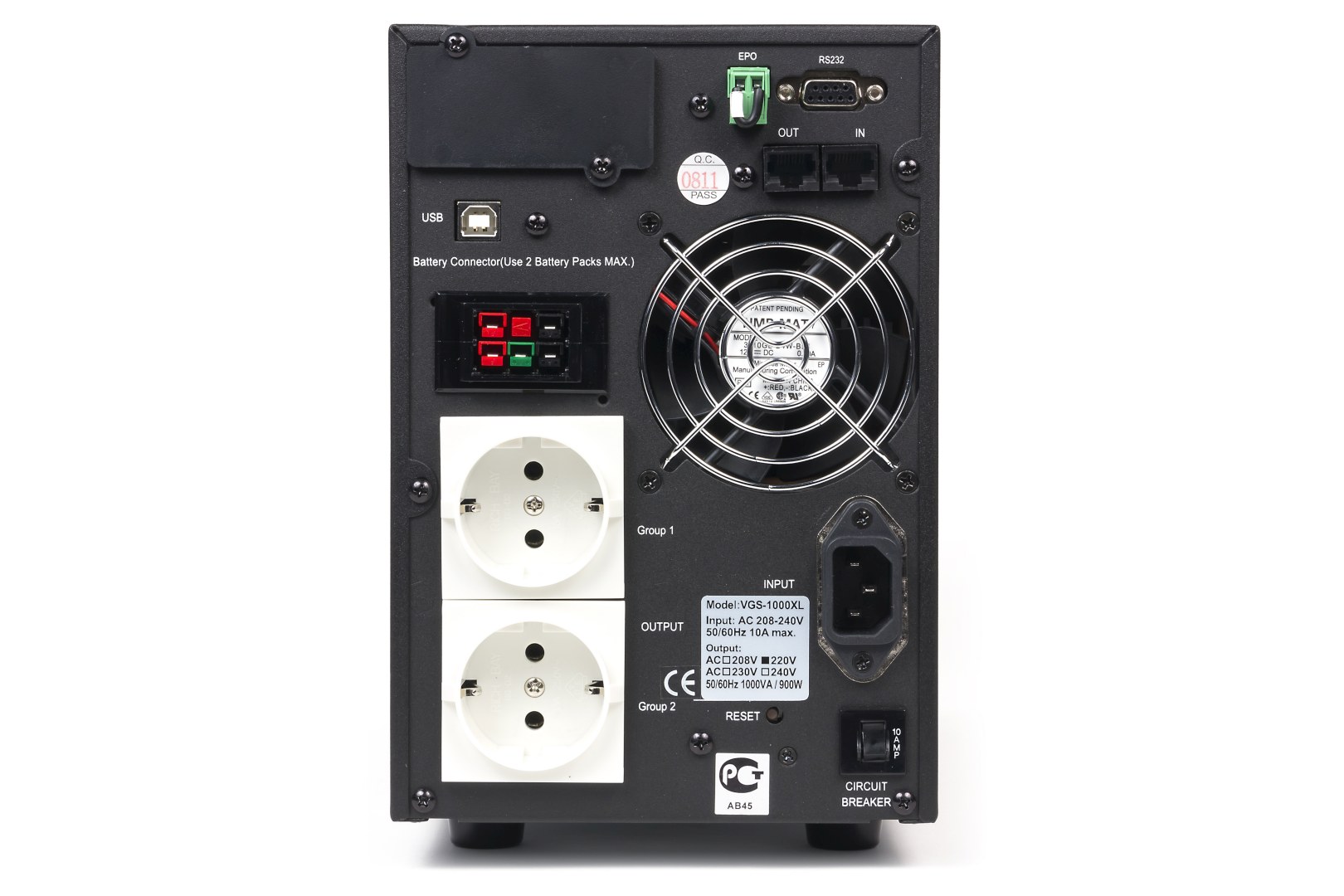

задняя панель ИБП PowerCom VGS-1000XL

На обратной стороне сравнительно много разъемов, поскольку этот ИБП рассчитан на работу в первую очередь в офисных и производственных условиях, «простого» же пользователя возможность установки SNMP-адаптера вряд ли порадует. Зато наличие всего двух розеток — это явно маловато для того, чтобы запитать необходимый набор периферии

Внутреннее устройство

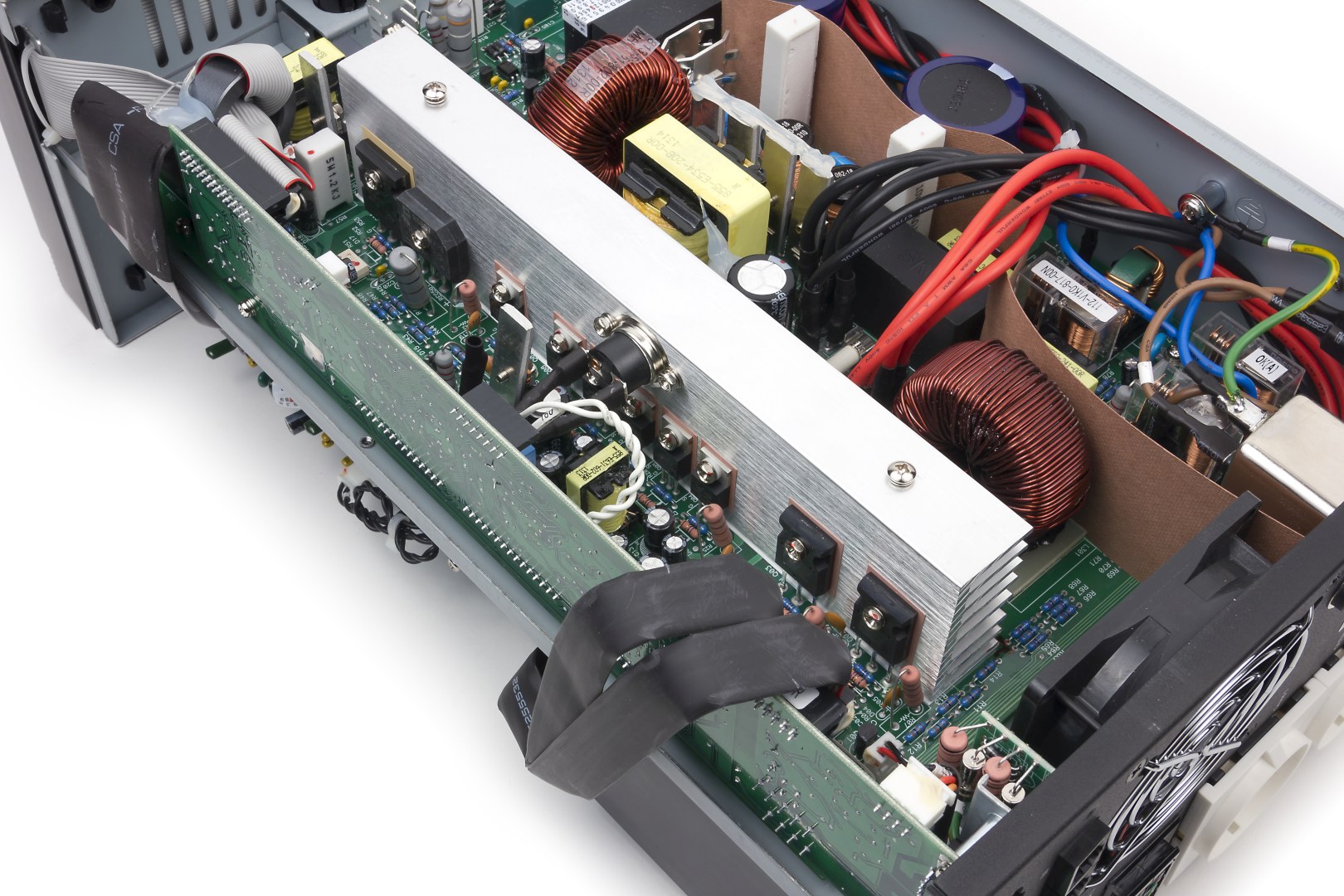

внутреннее устройство ИБП PowerCom VGS-1000XL

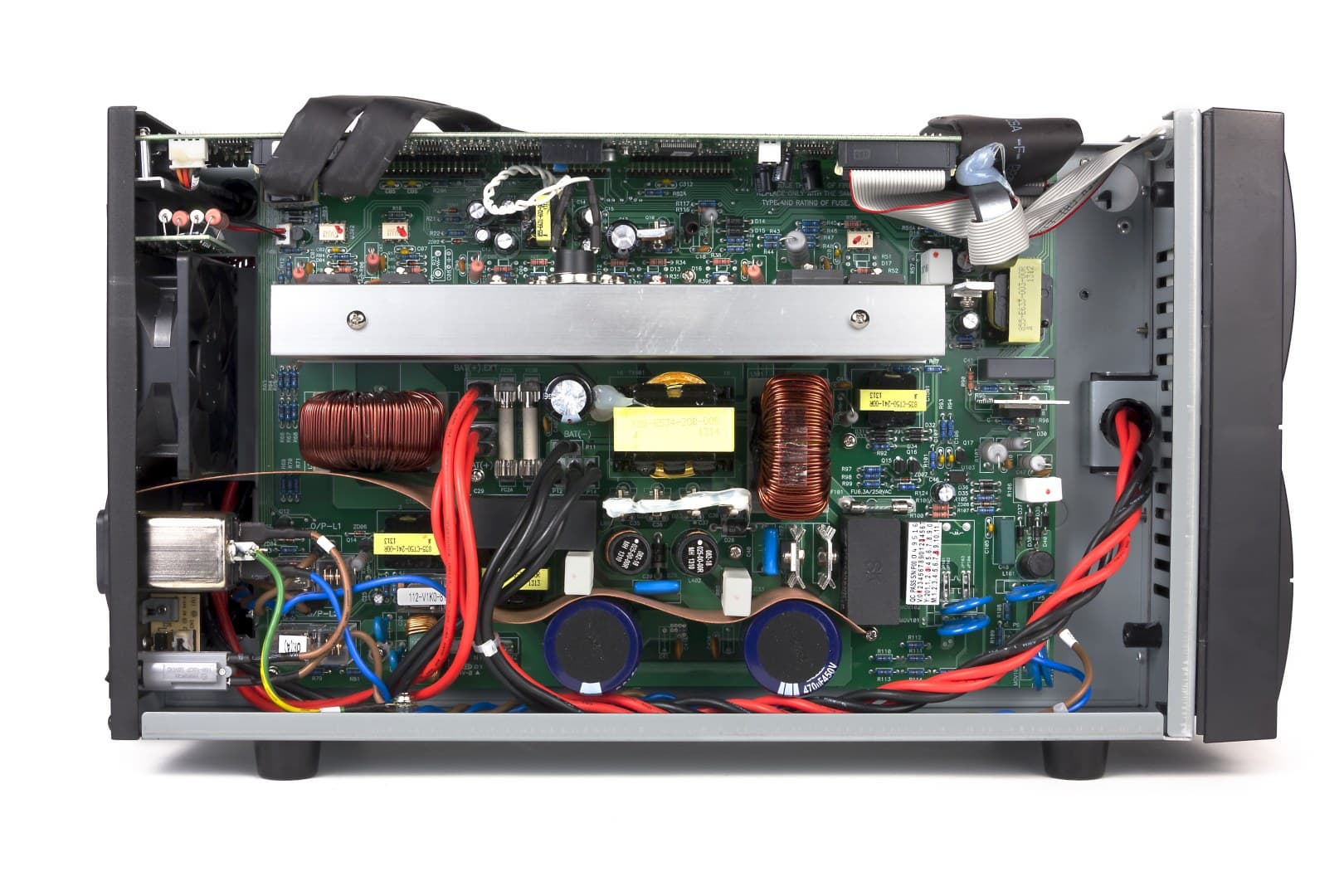

ИБП оправдывает свой немалый вес не только емкими аккумуляторами, но и основательной конструкцией электронной части. Устройство имеет достаточно мощное зарядное устройство, в результате активное охлаждение работает постоянно во включенном состоянии, что делает его слабо пригодным для размещения рядом с рабочим местом (заявленный уровень 45 дБА в метре от устройства не превышен, но эта характеристика явно не занижена производителем, соответственно, шумит ИБП значительно сильнее стандартного ПК). А при работе от батарей с нагрузкой, вентилятор переходит на повышенные обороты.

внутреннее устройство ИБП PowerCom VGS-1000XL

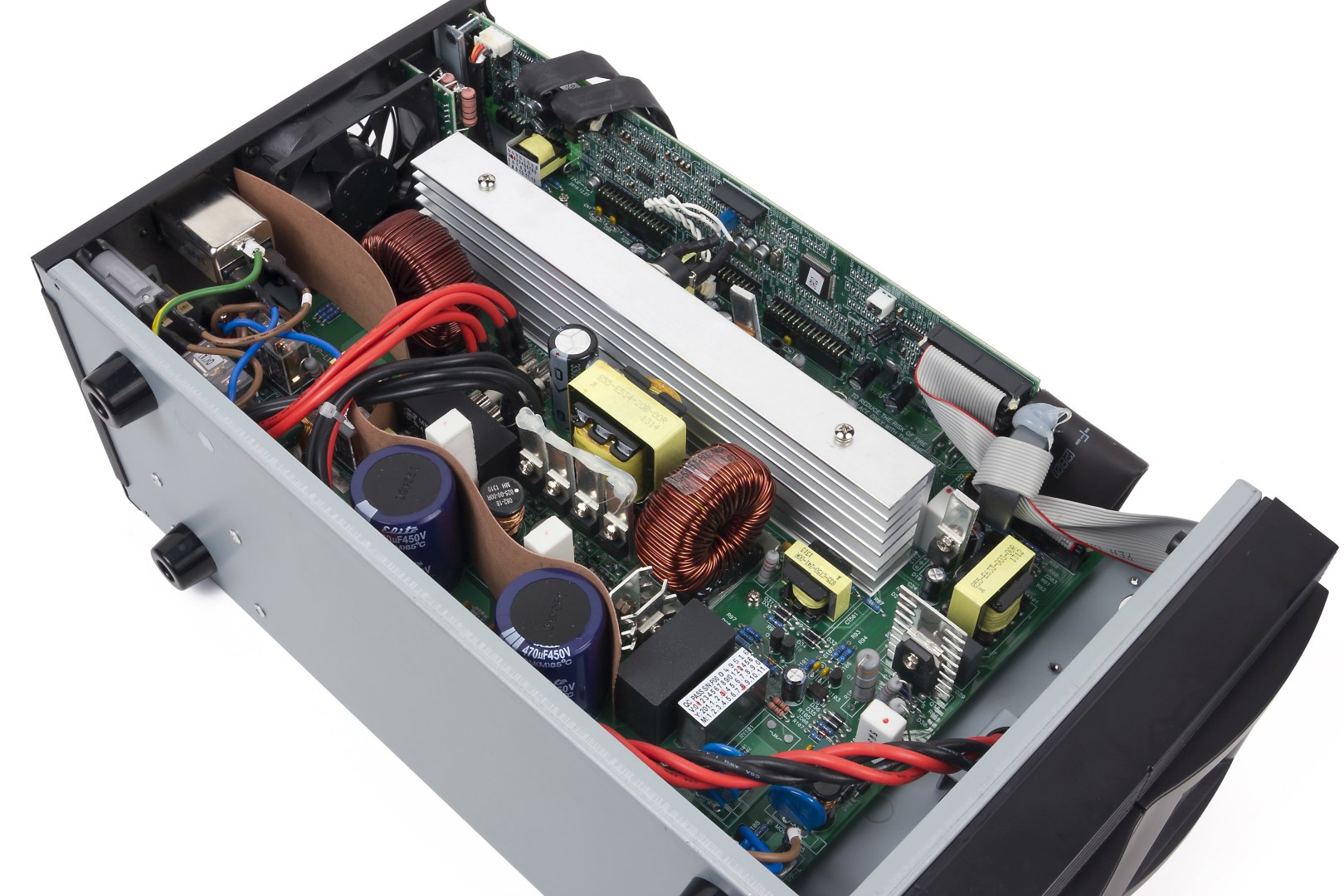

Производитель явно не экономил на емкости конденсаторов, качество сборки также заслуживает высоких оценок.

внутреннее устройство ИБП PowerCom VGS-1000XL

Основу инвертора составляют весьма качественные транзисторы International Rectifier IRF3710 .

внутреннее устройство ИБП PowerCom VGS-1000XL

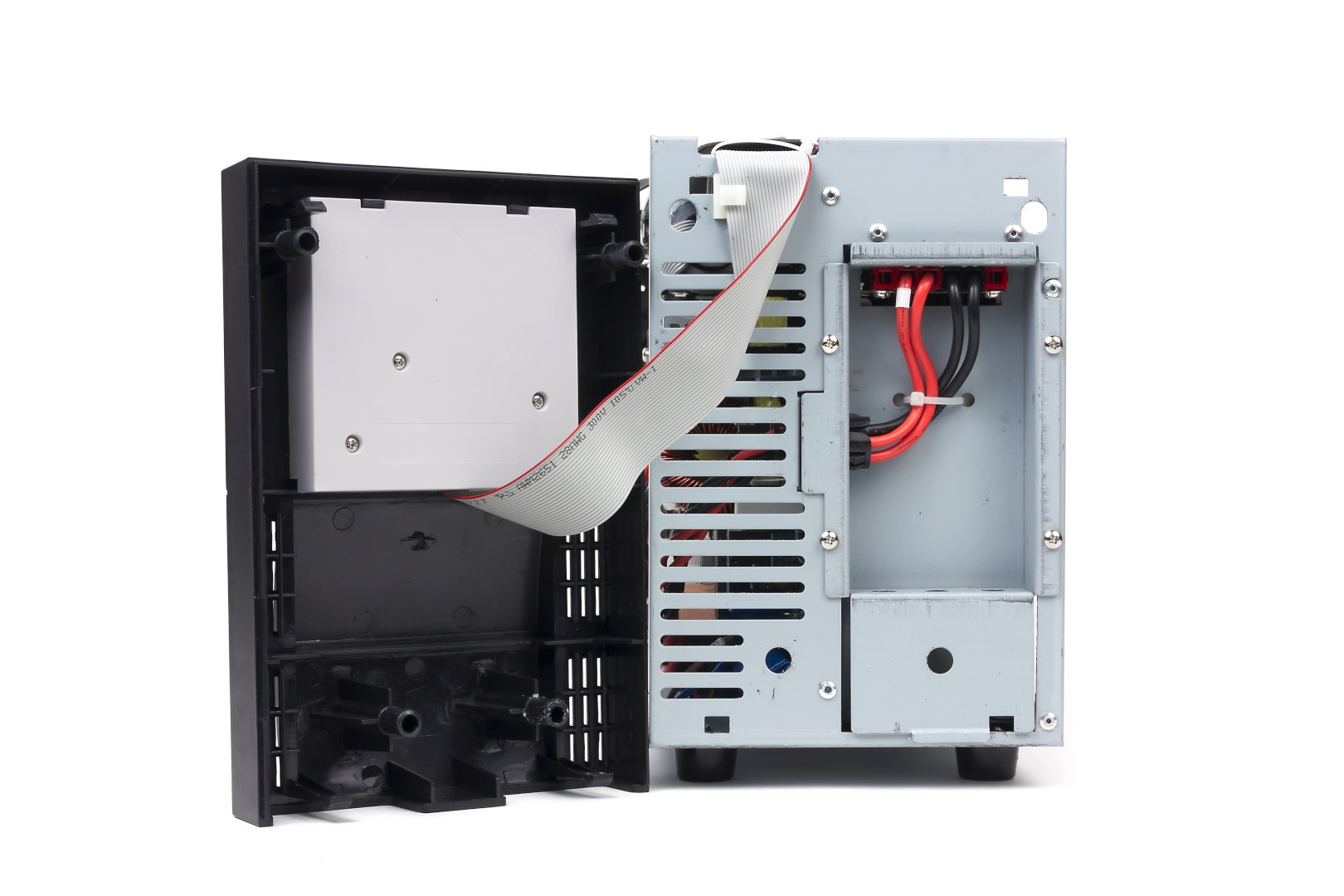

Основательно подошли разработчики и к вопросу смены аккумуляторов. Для их извлечения, необходимо открыть переднюю стенку и...

внутреннее устройство ИБП PowerCom VGS-1000XL

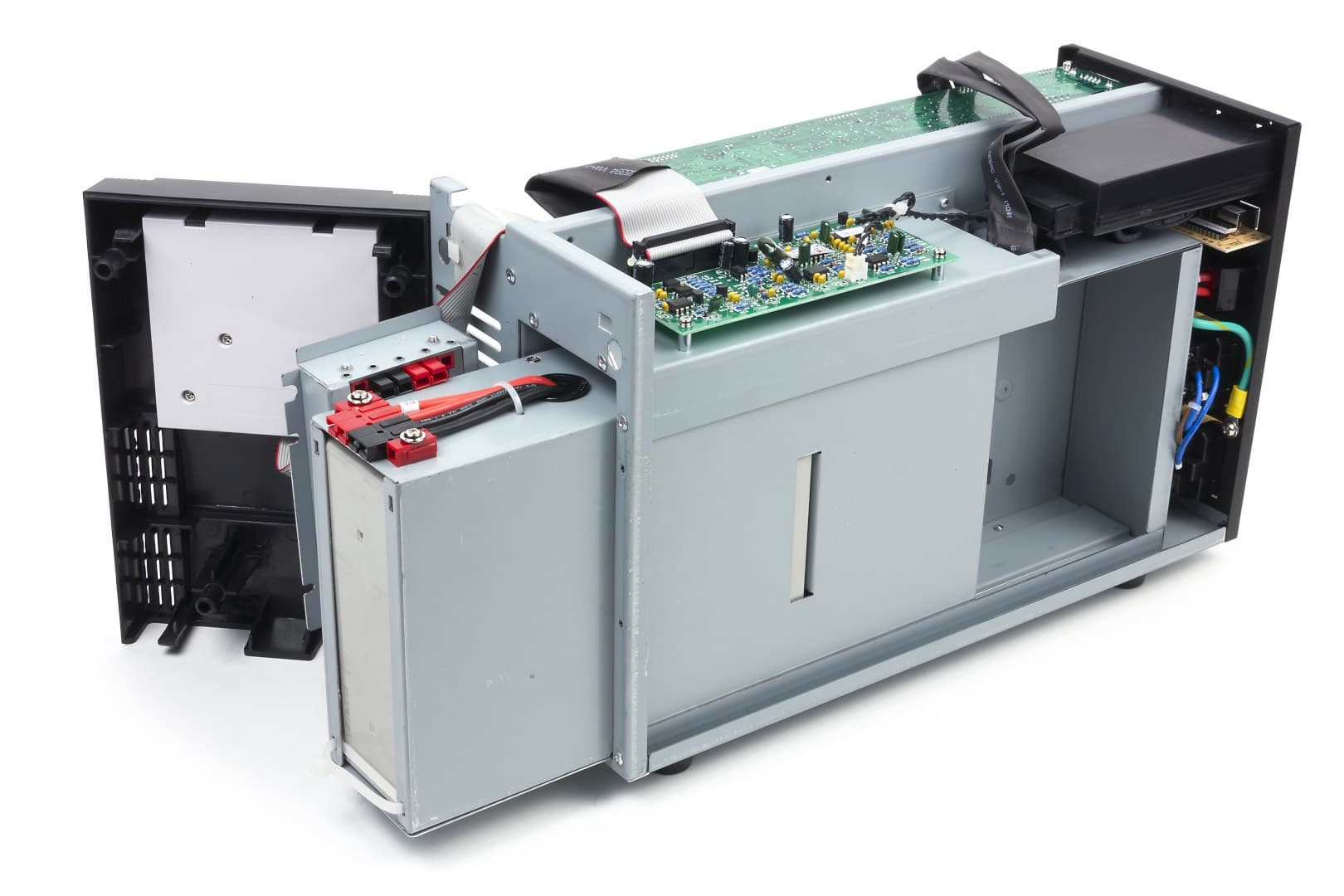

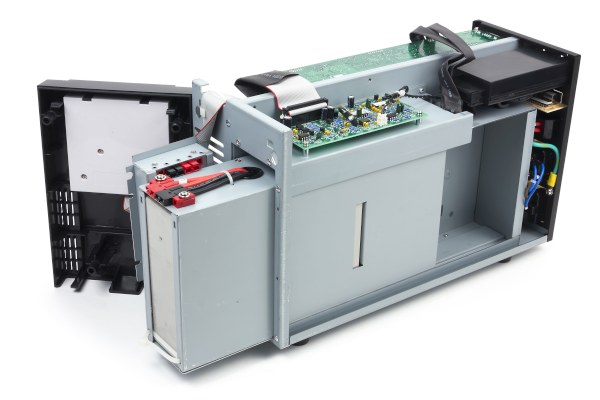

Извлечь металлический блок-кассету.

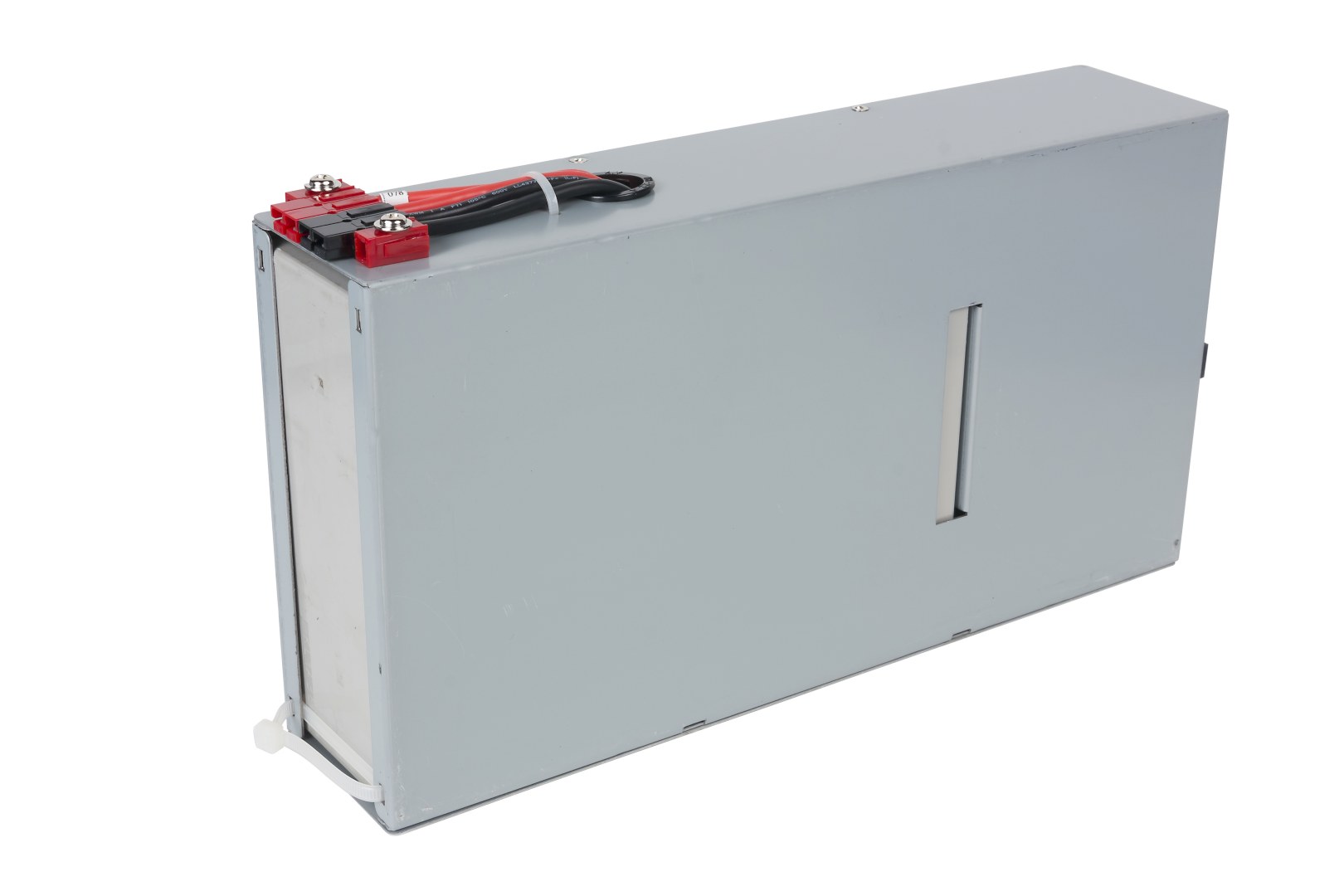

внутреннее устройство ИБП PowerCom VGS-1000XL

Вот так она выглядит.

Батарея

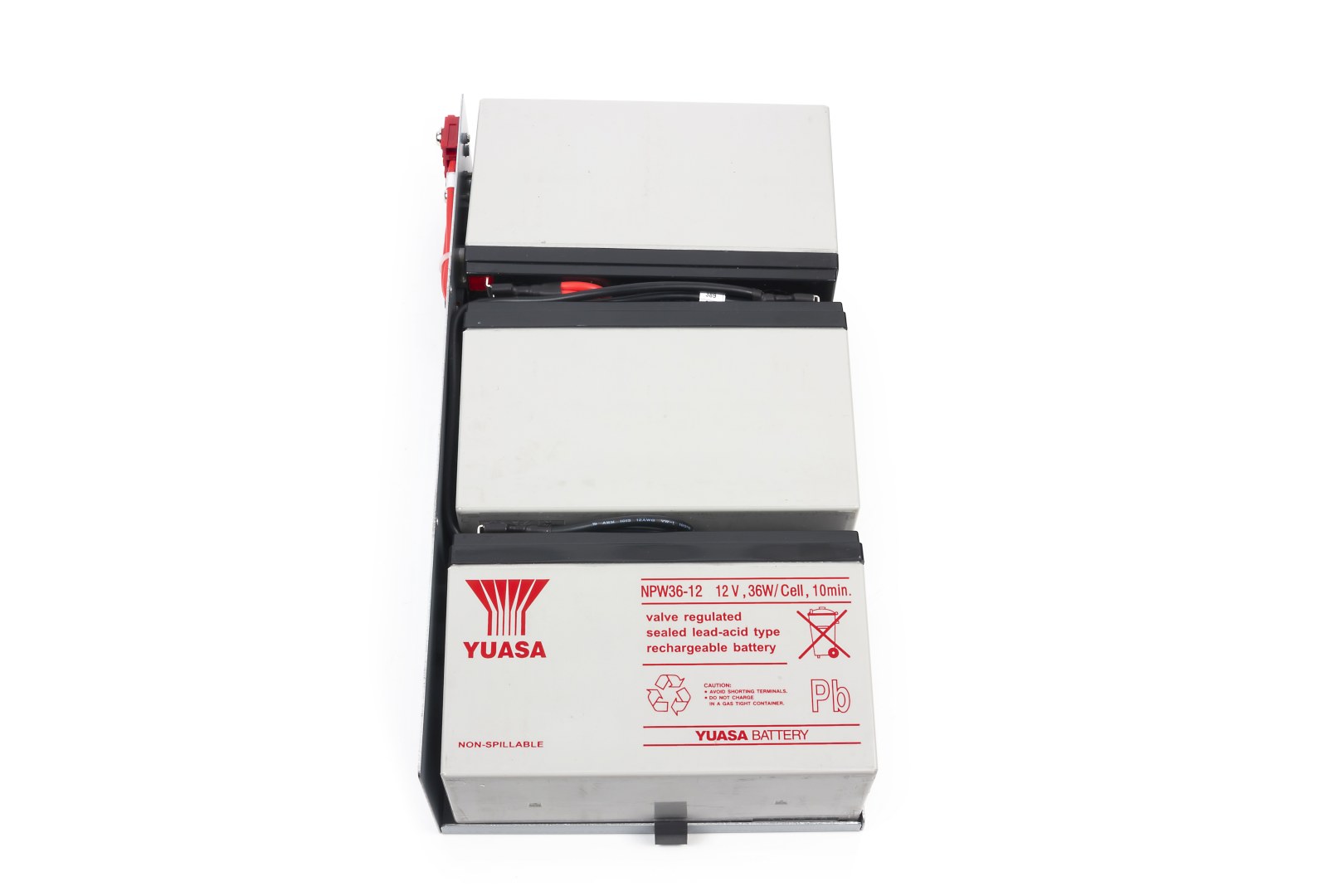

внутреннее устройство ИБП PowerCom VGS-1000XL

Внутри блока содержится 3 аккумулятора модели NPW36-12 заявленной емкостью 7 А·ч.

Тестирование

Работа от электросети и батареи

Мы использовали регулируемый автотрансформатор (ЛАТР), для того чтобы определить пороги переключения и фактическое напряжение на выходах при входном напряжении в диапазоне 0—260 В. Тестирование проводилось при полностью заряженном аккумуляторе и подключенной нагрузке около 100 Вт. Это типичное значение для современного компьютера в режиме простоя (или редактирования текста) с включенными опциями энергосбережения, учитывая, что значительную часть из этого потребляет включенный 20-дюймовый монитор.

Но, как и следовало ожидать, измерять оказалось нечего, устройство поддерживало в качестве выходного сигнала синусоиду 220, 230 или 240 В, в зависимости от запрограммированного значения.

Зафиксировать переход в режим байпаса, также не представляется возможным, соответственно, заявленная скорость 0 мс в данном случае соответствует реальности.

Зарядка протекает довольно быстро, и с запасом укладывается в заявленные 4 часа для восстановления 90-процентной емкости.

Качество выходного сигнала, не зависело от величины нагрузки и степени заряда батареи, просто идеальный результат!

Время работы от батарей при максимальной нагрузке составило 4 минуты 35 секунд, при нагрузке 100 Вт — 1 час 8 минут.

Интерфейс и программное обеспечение

Источник совместим со стандартом Smart Battery. Для управления и мониторинга служит хорошо знакомое нам по тестированию предыдущих моделей PCM комплектное ПО под названием UPSMon Plus.

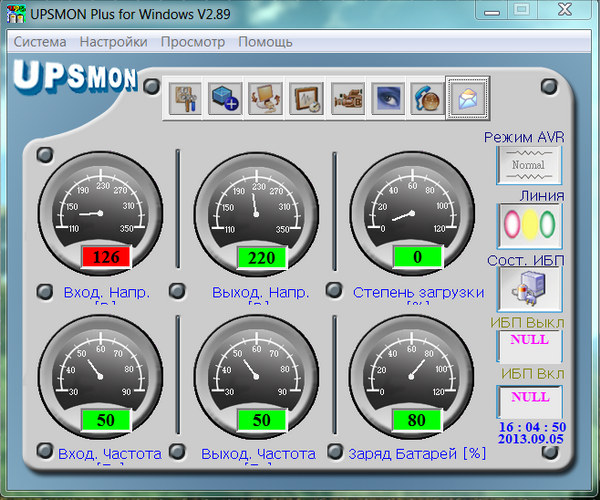

Основные параметры демонстрируются в главном окне программы на стрелочных индикаторах.

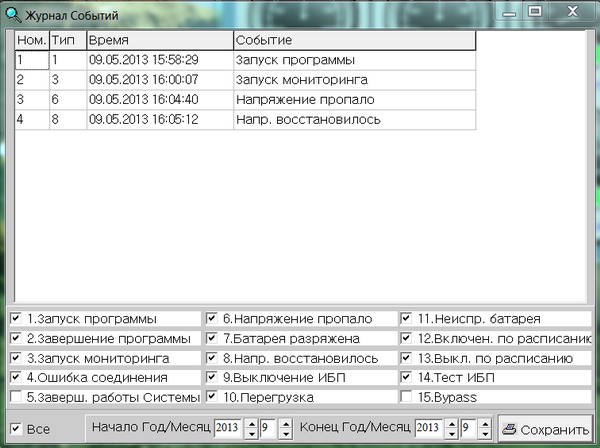

Разумеется, есть ведение журнала, отправка информации о состоянии источника питанию администратору по электронной почте и все, что необходимо в случае использования этого ИБП по назначению, то есть в составе сервера или ответственной рабочей станции.

Выводы

В первую очередь надо отметить безупречную работу в режиме батарейного питания. Вне зависимости от нагрузки и уровня заряда батарей, устройство способно поддерживать практически идеальную синусоиду выходного напряжения. Заявленная мощность соответствует реальной, также устройство может похвастать неплохой перегрузочной способностью. Иными словами, если использовать устройство по назначению, у него нет объективных недостатков. Однако для бытового использования оно подходит слабо: всего две розетки и шумная система охлаждения, работающая постоянно, когда ИБП включен, даже без нагрузки и необходимости заряжать батарею.

Достоинства:

  • стабильная синусоида выходного напряжения
  • наличие экономичного режима
  • возможность конфигурирования (вручную определяется диапазон байпаса и выходное напряжение)
  • раздельное управление выходными розетками
  • соответствие (и даже превышение) заявленной максимальной мощности

Недостатки:

  • шум от постоянно работающего вентилятора
