ИБП Ippon Back Power Pro 700 и Smart Protect Pro 1000


В данном обзоре рассмотрим обещанные ИБП Ippon, Back Power Pro 700 (700 ВА) и Smart Protect Pro 1000 ВА.

Ippon Back Power Pro 700 ВА

Внешний вид и комплект поставки:

  • ИБП
  • Управляющий шнур COM-порта
  • Шнур питания ИБП
  • Два шнура для подключения нагрузки
  • Телефонный кабель (RJ-11)
  • CD с ПО
  • Руководство

Ippon Back Power Pro 700 имеет стандартную компоновку, «классическую» для ИБП вертикального размещения; на передней панели — ничего лишнего: кнопка включения ИБП и индикатор работы.

На задней панели традиционно расположены разъем RS-232 для подключения управляющего кабеля, один вход и выход RJ-11 (для телефона/факса), три розетки IEC-320 для подключения нагрузки и розетка питания самого устройства. Верхняя и нижняя крышки оборудованы заметными прорезями.

Таким образом, никаких визуальных различий между данной моделью и предыдущим рассмотренным ИБП нет.

Программное обеспечение

Входящий в комплект с ИБП программный комплекс — Commander Pro v.2.1, известный еще по Back Power Pro 600, обсуждать его повторно нет смысла.

Измерения

Согласно паспортным данным, ИБП выдерживает изменение входного напряжения без переключения на аккумуляторы в пределах 220В ± 25% при частоте 47-63 Гц. При питании нагрузки на выходе ИБП — 220В ±5% от номинала, 50 ± 5%. При отклонении входного напряжения на величину от 10% до 25% ниже номинала, ИБП выдает выходное напряжение с 15%-ным повышением входного. При отклонении входного напряжения на величину от 10% до 25% выше номинала, ИБП выдает выходное напряжение с 15%-ным понижением входного.

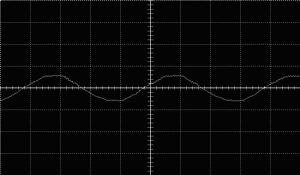

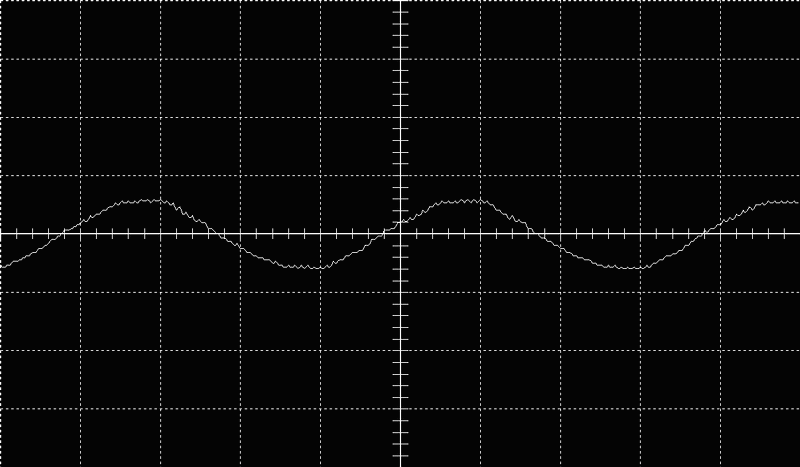

Выход ИБП — 221 В, на входе — 220 В (5 В/д)

Начнем с понижения. При понижении входного напряжения устройство переходит на питание нагрузки от аккумулятора при 165 В, в это время на нагрузку приходит 219 В, переход на «прямую» запитку нагрузки от сети (т.е. отключение от аккумулятора) происходит при повышении напряжения до 171 В, при этом на нагрузку выдается 199 В.

При постепенном понижении входного напряжения, ИБП начинает первую ступень преобразования напряжения при достижении 201 В (в этот момент на нагрузку приходит напряжение 232 В); начинаем повышение входного напряжения и определяем, что преобразование прекращается при 208 В, в этот момент напряжение, приходящее на нагрузку, — 207 В.

Вторая ступень преобразования напряжения отсутствует.

Приступаем к повышению напряжения. ИБП начинает понижать выходное напряжение при входном напряжении 243 В (на нагрузку приходит напряжение 205 В); начинаем понижать входное напряжение. Преобразование прекращается при достижении отметки 234 В, в этот момент напряжение, приходящее на нагрузку, — 232 В.

А теперь отключим кабель питания ИБП от ЛАТР и заставим объект эксперимента питать нагрузку только от аккумулятора. При нагрузке 484 Вт устройство проработало от аккумулятора 2 минуты 17 секунд, после чего потребовалась зарядка аккумулятора в течение 5 часов 26 минут.

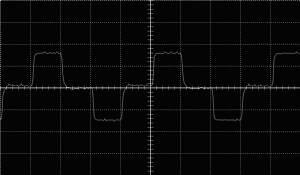

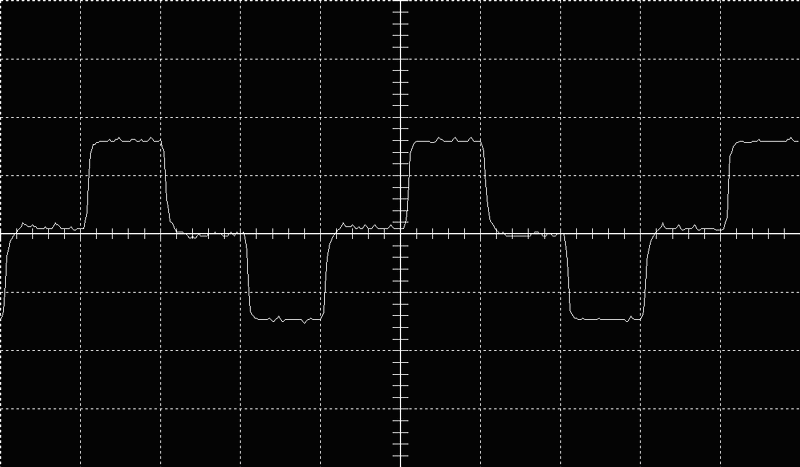

Выход ИБП — 223 В, на входе — 0 В (1 В/д)

Краткие выводы:

ИБП может быть использован для защиты персональных компьютеров и рабочих станций от основных неполадок с электропитанием: высоковольтных выбросов, электромагнитных и радиочастотных помех, понижений, повышений и полного исчезновения напряжения в электросети.

Данные ИБП имеют функцию циклического самотестирования и снабжены функцией Green Power, которая при пропадании напряжения в сети и отсутствии нагрузки автоматически выключит ИБП через 5 минут.

Ippon Smart Protect Pro 1000 ВА

Внешний вид и комплект поставки:

  • ИБП
  • Управляющий шнур COM-порта
  • Шнур питания ИБП
  • Два шнура для подключения нагрузки
  • Патч-корд (RJ-45)
  • CD с ПО
  • Руководство

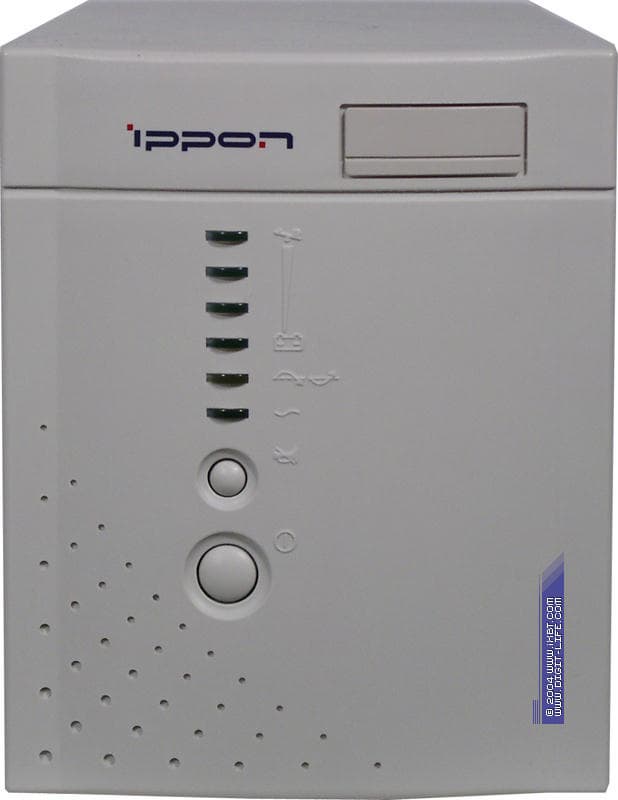

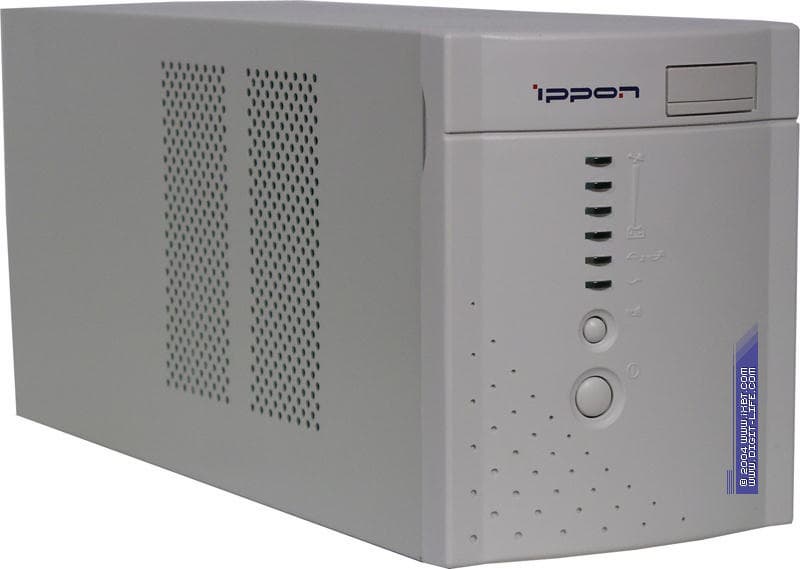

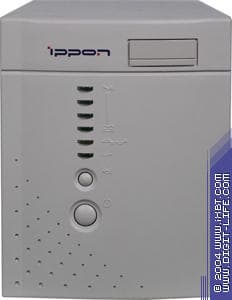

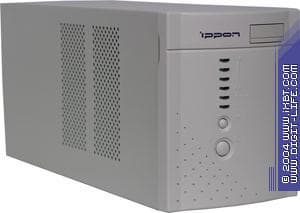

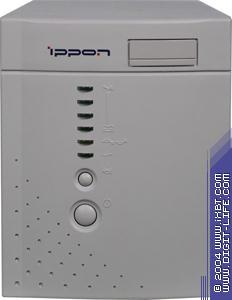

На передней панели ИБП располагаются традиционные средства индикации и управления: кнопка включения/выключения питания, отключения звукового сигнала, индикатор питания от сети, индикатор повышения/понижения напряжения, 4-сегментный индикатор нагрузки.

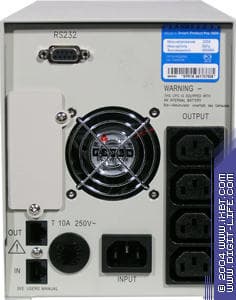

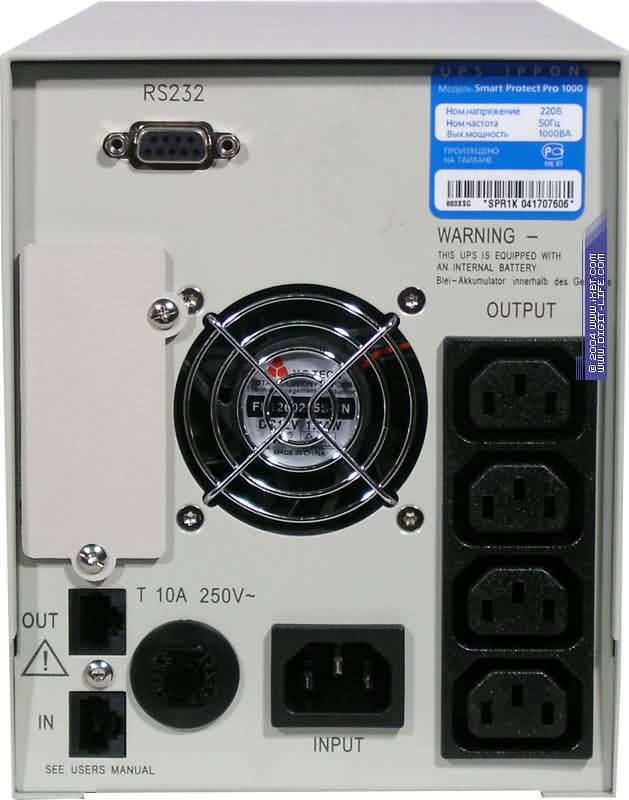

На задней панели — 4 розетки IEC-320 для подключения нагрузки, разъем для питания ИБП, пара разъемов RJ-45 для защиты подключаемого сетевого оборудования, порт RS-232, прерыватель внутренней цепи, отсек для SNMP-адаптера.

Программное обеспечение

Входящий в комплект с ИБП программный комплекс — Commander Pro v.2.1 — традиционный для ИБП данной компании.

Измерения

Согласно паспортным данным, ИБП выдерживает изменение входного напряжения в пределах 220В ± 25% при частоте 50 Гц, пороговые значения для переключения на аккумуляторы — 170~ ± 4% / 248~ ± 4%. При питании нагрузки на выходе ИБП — 220В ± 7%, 50 Гц ± 5%.

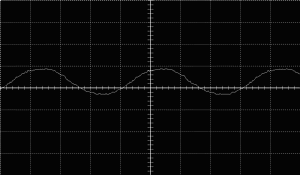

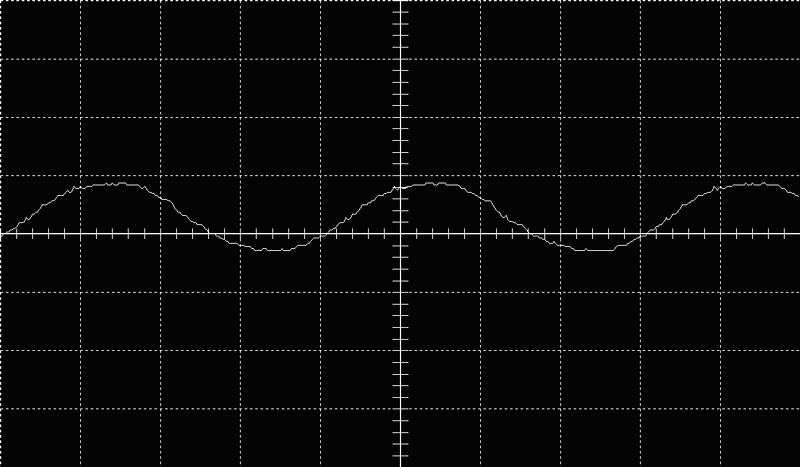

Выход ИБП — выход 220 В, на входе — 220 В (5 В/д)

Начнем с понижения. При понижении входного напряжения устройство переходит на питание нагрузки от аккумулятора при 163 В, в это время на нагрузку приходит 219 В, переход на «прямую» запитку нагрузки от сети (т.е. отключение от аккумулятора) происходит при повышении напряжения до 174 В, при этом на нагрузку выдается 192 В.

При постепенном понижении входного напряжения, ИБП начинает первую ступень преобразования напряжения при достижении 182 В (в этот момент на нагрузку приходит напряжение 201 В); начинаем повышение входного напряжения и определяем, что преобразование прекращается при 194 В, в этот момент напряжение, приходящее на нагрузку, — 194 В.

Вторая ступень преобразования напряжения отсутствует.

Приступаем к повышению напряжения. ИБП начинает понижать выходное напряжение при входном напряжении 239 В (на нагрузку приходит напряжение 215 В); начинаем понижать входное напряжение. Преобразование прекращается при достижении отметки 227 В, в этот момент напряжение, приходящее на нагрузку, — 225 В.

А теперь отключим кабель питания ИБП от ЛАТР и заставим объект эксперимента питать нагрузку только от аккумулятора. При нагрузке 484 Вт устройство проработало от аккумулятора 9 минут 53 секунды, после чего потребовалась перезарядка аккумулятора в течение 4 часов 22 минут.

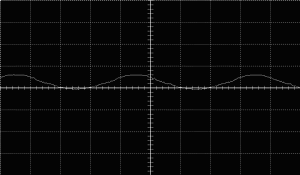

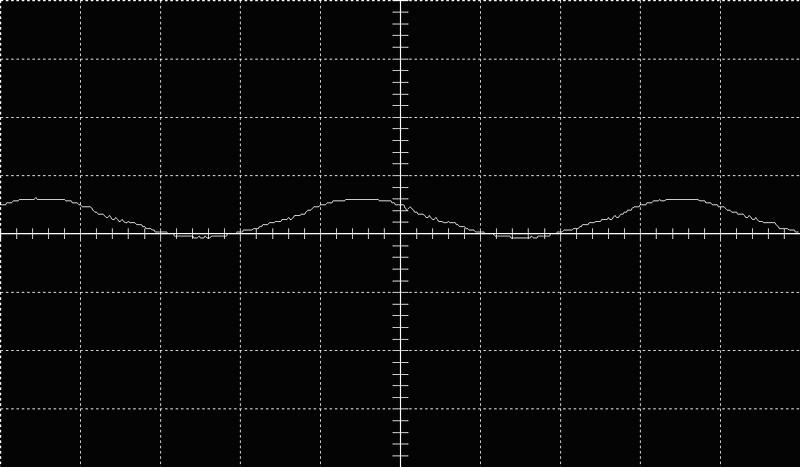

Выход ИБП — 218 В, на входе — 0 В (5 В/д)

Краткие выводы:

Модель обеспечивает стабилизированное питание для компьютерной техники и иного чувствительного электронного оборудования.
Подсоединенное оборудование получает питающее напряжение чистой синусоидальной формы, что может явиться критичным для чувствительного электронного оборудования.

Паспортные данные ИБП

BACK POWER PRO

Модель 700
Мощность, VA 700
Вес нетто/брутто, кг 6.5/7.5
Напряжение 220В ± 25%
Частота тока 47-63 Гц (автоопределение)
Напряжение
(на аккумуляторе)
Ступенчатая аппроксимация синусоиды 220В ± 5%
Частота
(на аккумуляторе)
50 Гц ± 5%
Время перехода 3 миллисекунды, включая время на детектирование
Возможности Фильтрация входного напряжения,
защита от короткого замыкания
Работа AVR При отклонении входного напряжения на величину от 10% до 25% ниже номинала, ИБП выдает выходное напряжение с 15%-ным повышением входного. При отклонении входного напряжения на величину от 10% до 25% выше номинала, ИБП выдает выходное напряжение с 15%-ным понижением входного.
Импульсная защита 320 Дж / 2 мс
Защита от перегрузки ИБП автоматически выключится,
если нагрузка составит 110% от допустимой
в течении 60 сек. и 130% в течение 3 сек
Короткое замыкание ИБП немедленно отключается от нагрузки или
защита при помощи предохранителя
Вход устройства Предохранитель для защиты от перегрузки
и короткого замыкания
Защита
телефона, модема
Порт RJ-11
Тип Герметичный, необслуживаемый, свинцово-кислотный
Обычное время
перезарядки
4 часа (до 90% полной емкости)
Время работы
от аккумулятора
5-30 мин. в зависимости от величины нагрузки
Размер (мм) 330 х 100 х 140
Входной разъем IEC 320
Выходные разъемы 3 х IEC 320
Резервное питание
от аккумулятора
Редкие гудки (один раз в 10 сек.)
Недостаточный заряд
аккумулятора
Частые гудки (один раз в полсекунды)
Перегрузка Непрерывный гудок
Управление через
СОМ порт
Есть
Рабочая окружающая среда Макс. высота 1500 метров,
влажность 0-95% без конденсации, 0-40°С
Издаваемый шум < 40 дБ (один метр от поверхности)

Ippon Smart Protect Pro 1000 ВА

Модель 1000
Мощность,  ВA 1000
Вес нетто/брутто, кг 14
Размеры, мм 365x140x178
Напряжение 220В ± 25%
Диапазон входного напряжения, В
Допустимый диапазон 0-300 В
Нижний / верхний порог возврата 160 ± 4% / 260 ± 4%
Нижний / верхний порог перехода на батарею 170 ± 4% / 248 ± 4%
Напряжение
(на аккумуляторе)
220В ± 7%
Частота
(на аккумуляторе)
50 Гц ± 5%
Форма выходного напряжения Чистая синусоида
Время переключения 4-6 миллисекунд
Тип аккумулятора Герметичный, необслуживаемый, свинцово-кислотный
Обычное время
перезарядки
4 часа (до 95% полной разрядки)
Режим работы от сети Зеленый светодиод горит
Режим работы от батареи Зеленый светодиод мигает
Корректировка напряжения Желтый светодиод горит
Нагрузка/уровень сигнала 4-сегментный блок светодиодов
Нагрузка при работе от сети, уровень заряда при работе от батареи
  • 0-25 %
  • горит 4-й светодиод
  • 26%-50%
  • горят 3-й и 4-й светодиоды
  • 51%-75%
  • горят 2-й, 3-й и 4-й светодиоды
  • 76%-100%
  • горят все 4 светодиода
    Режим батареи Раз в 10 секунд
    Низкий уровень заряда батареи Раз в 5 секунд
    Сбой ИБП Непрерывно
    Перегрузка Два раза в секунду
    Замена батареи 2 секунды каждые 60 секунд
    Резервное питание
    от аккумулятора
    Редкие гудки (один раз в 10 сек.). Индикатор резервного питания мигает
    Недостаточный заряд
    аккумулятора
    Частые гудки (один раз в полсекунды)
    Перегрузка Непрерывный гудок
    ИБП неисправен Горит красный индикатор
    Рабочие условия 0- 40°C, относительная влажность 0-90 % (без конденсации)
    Издаваемый шум < 45 дБ
    Индикатор уровня заряда аккумулятора / индикатор уровня нагрузки Есть/Есть
    Интерфейс ПК RS-232 (COM)


    ИБП Ippon предоставлены группой компаний Merlion
