Блок питания Silverstone Strider Essential 500W (SST-ST50F-ES)

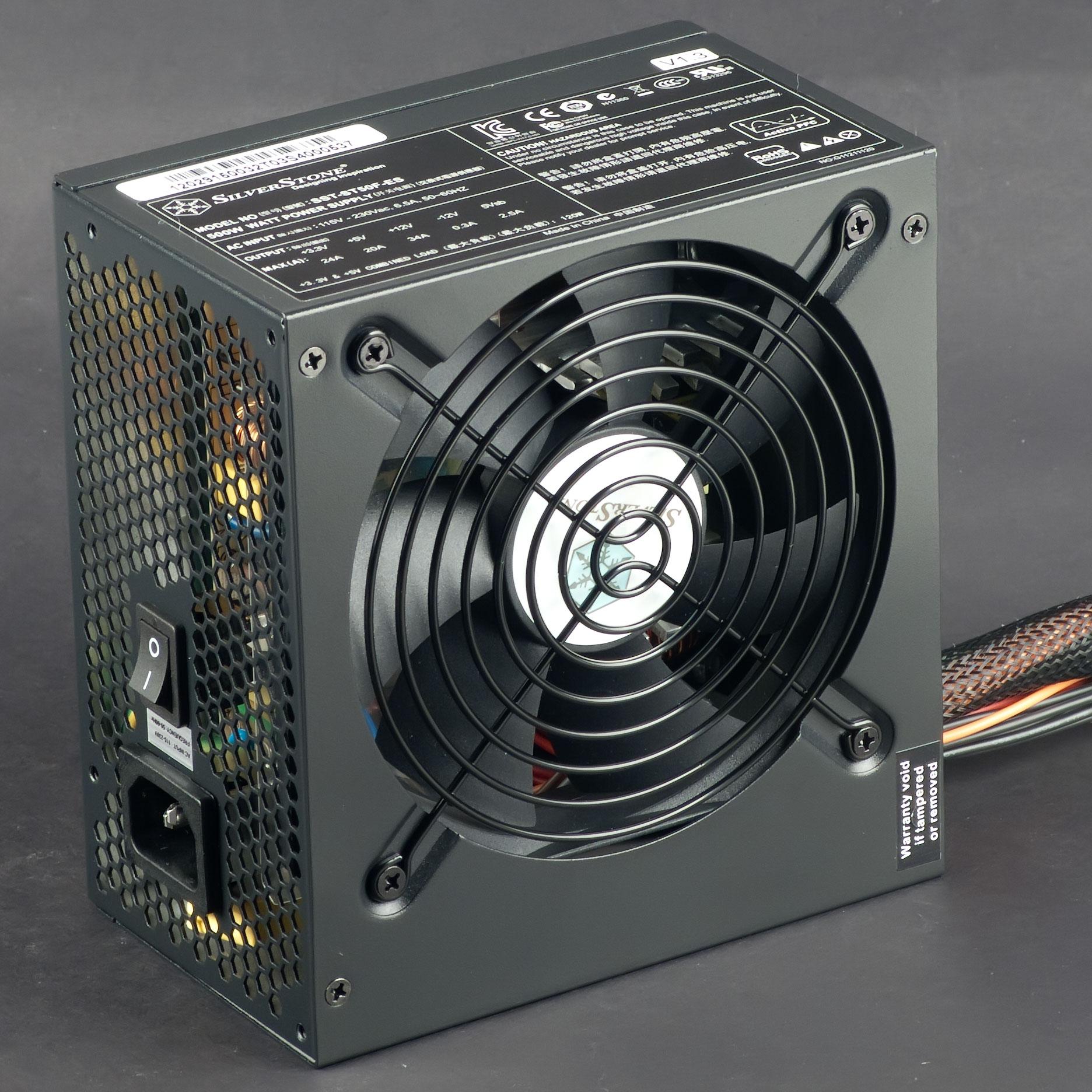

Внешний вид блока питания Silverstone Strider Essential 500W (SST-ST50F-ES)
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Среди пользователей, активно интересующихся аппаратной составляющей компьютера, но не делающих из нее фетиш, особенно популярны среднебюджетные блоки питания, что в реалиях российской действительности означает стоимость в диапазоне 2000—3000 рубей за решения мощностью около 500 Вт. И сейчас ассортимент подобных БП в российской рознице весьма широк: представлены продукты как под торговыми марками заводов-изготовителей, так и под марками компаний, специализирующихся на продажах розничных решений. В итоге конкуренция в данном сегменте достаточно существенная, благодаря чему многими компаниями ведется реальная работа над улучшением потребительских качеств продуктов — то есть не все блоки питания мощностью 500 Вт и стоимостью 70 долларов одинаковы, особенно с учетом требований, предъявляемых к таким продуктам именно домашней категорией пользователей.

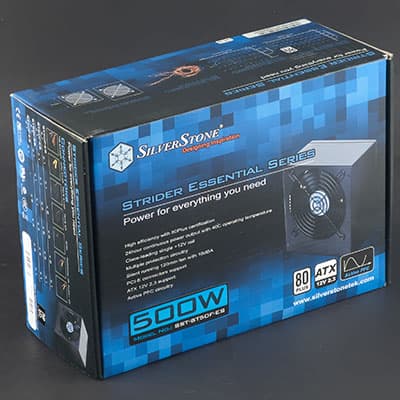

Упаковка блока питания Silverstone Strider Essential 500W (SST-ST50F-ES)

За последние годы мы протестировали два блока питания компании Silverstone, но последний — Strider Gold Evolution 750 — является решением иной ценовой категории, с заметными отличиями в характеристиках и возможностях. Мы же сегодня рассмотрим модель SST-ST50F-ES, представляющую серию Strider Essential, которая является самой доступной в ассортименте Silverstone. Именно с «младшего брата» данной модели — Strider Essential 400W (SST-ST40F-ES) — мы начинали знакомство с продукцией компании.

Поставляется блок питания в компактной картонной коробке, раскраска которой выполнена в черно-синих тонах. Выглядит упаковка достаточно элегантно, а сам блок питания — вполне типично: черный корпус с матовым эмалевым покрытием, черная проволочная решетка, вентилятор с черными лопастями. Оформление блока питания явно не претендует на особую изысканность, но и аляповатостью не страдает. И, пожалуй, именно такой внешний вид наиболее предпочтителен для недорогого продукта, который приобретают в сугубо утилитарных целях.

Характеристики

Все необходимые параметры указаны на корпусе блока питания в полном объеме. Для мощности шины +12VDC заявлено значение 408 Вт (34 А). Данная величина находится между соответствующими значениями типовых блоков питания мощностью 450 и 550 Вт, соотношение мощности по шине +12VDC и полной мощности составляет 0,82, что является невысоким показателем для современных решений подобной мощности, но для бюджетных продуктов значение вполне типично.

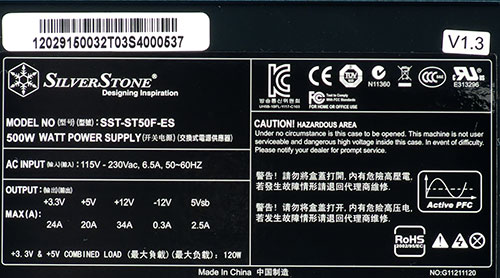

Характеристики блока питания Silverstone Strider Essential 500W (SST-ST50F-ES)

Длина проводов и количество разъемов

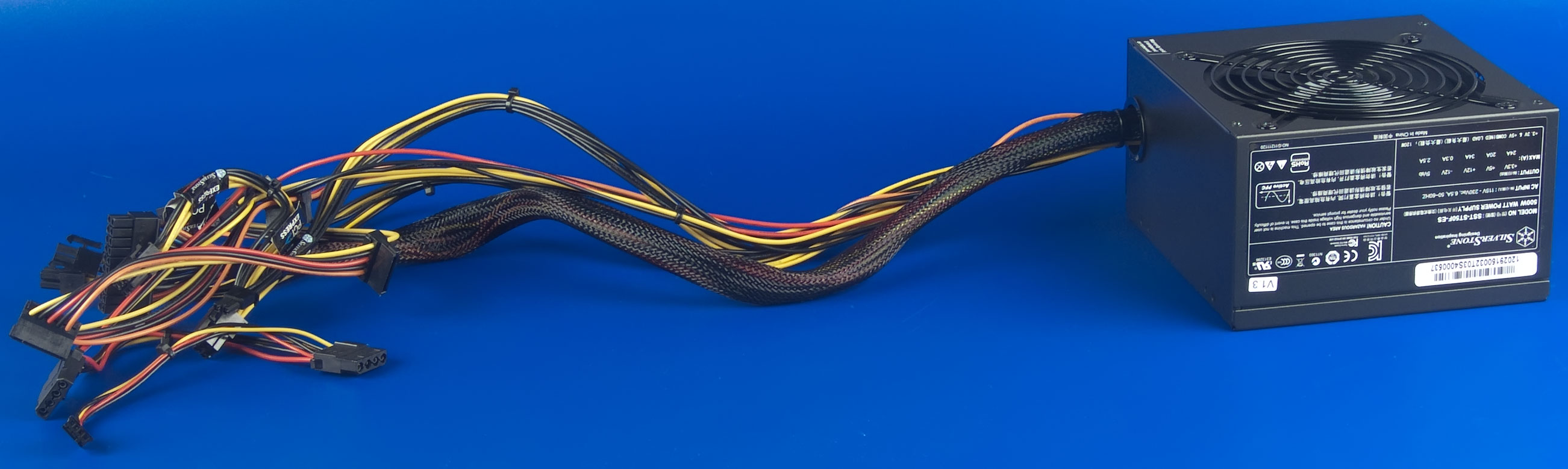

Провода и разъемы блока питания Silverstone Strider Essential 500W (SST-ST50F-ES)

Фиксированные
до основного разъема АТХ — 50 см
до процессорного разъема 8 pin SSI — 55 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см, плюс еще 15 см до разъема PCI-E 1.0 VGA Power Connector
до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
до первого разъема Peripheral Connector («молекс») — 40 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема, плюс еще 15 см до разъема питания FDD

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connector1
8 pin PCI-E 2.0 VGA Power Connector1разборный
4 pin Peripheral Connector3
15 pin Serial ATA Connector4на 1 жгуте
4 pin Floppy Drive Connector1

Количество разъемов и их расположение на жгутах проводов не является оптимальным для современного системного блока. С учетом перехода оптических накопителей и жестких дисков на питание от разъема SATA Power рекомендуется размещать в блоке питания не менее двух жгутов с разъемами SATA Power с не менее чем двумя разъемами на каждом, а в данном случае мы видим всего четыре разъема на одном жгуте, что может оказаться очень неудобным.

Длина проводов у данного блока питания средняя. Ее будет вполне достаточно для использования в корпусах типоразмера minitower, miditower и fulltower с верхним расположением БП, а также в компактных корпусах типоразмера miditower высотой в пределах 40 см с нижним расположением блока питания. В более габаритных корпусах с нижним расположением блока питания, возможно, окажется недостаточной длина проводов до коннектора питания процессора.

Система охлаждения

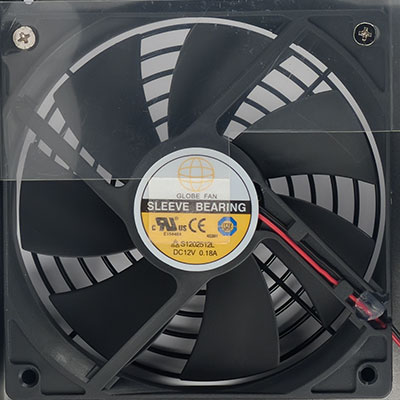

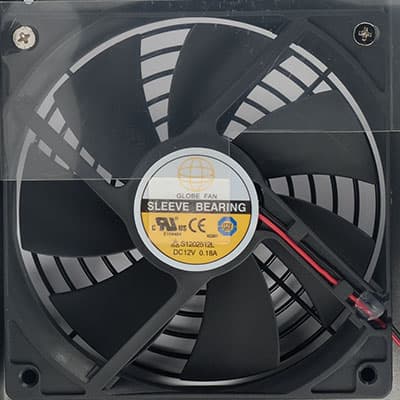

Вентилятор блока питания Silverstone Strider Essential 500W (SST-ST50F-ES)

Под проволочной решеткой установлен вентилятор S1202512L типоразмера 120 мм производства Globe Fan. Данная модель вентилятора основана на подшипнике скольжения и имеет максимальную скорость вращения 2000 об/мин. Стоит отметить, что применение вентиляторов на подшипниках скольжения не является оптимальным решением в столь термонагруженном узле, которым является блок питания.

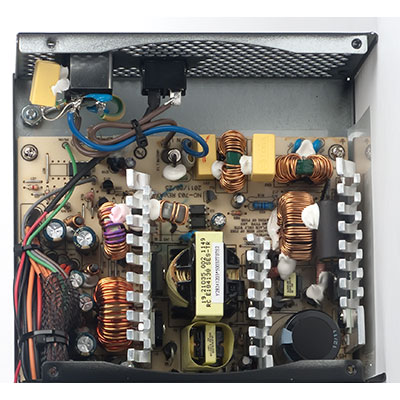

Вид платы блока питания Silverstone Strider Essential 500W (SST-ST50F-ES)

Основные полупроводниковые элементы установлены на трех компактных радиаторах, оребрение которых выполнено путем расщепления верхней части. Радиаторы не перекрывают расположенные рядом элементы и не препятствуют их обдуву, а также имеют достаточно невысокое аэродинамическое сопротивление.

Тестирование блока питания

Работа на максимальной мощности

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности в течение 20 минут. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, величина отклонения напряжений от номинала невелика.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

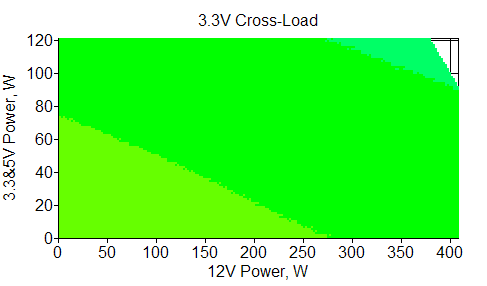

Отклонения по линии +3,3 VDC

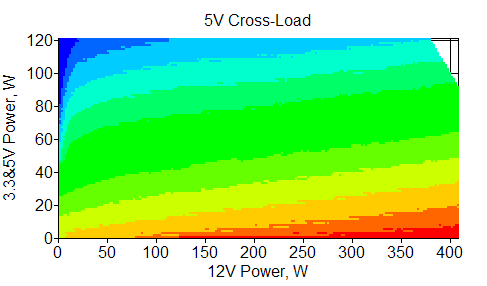

Отклонения по линии +5 VDC

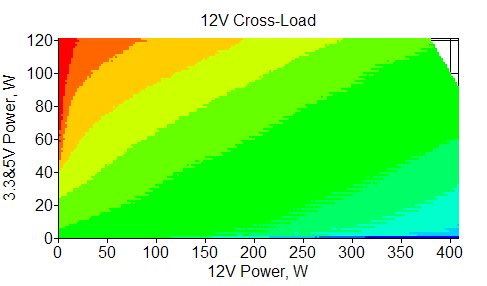

Отклонения по линии +12 VDC

По результатам тестирования, выходные параметры блока питания, при типичном для современных систем распределении потребляемой мощности по каналам, находятся на хорошем уровне. Максимальные отклонения выходных напряжений в данном диапазоне не превышают трех процентов от номинала.

При нетипичных нагрузках отклонения значений напряжений +5VDC и +12VDC выходят из допустимого пятипроцентного диапазона. Вместе с тем стоит учитывать, что преимущественно подобные проблемы возникают только в самых крайних точках, к которым в реальной системе, а не на тестовом стенде приблизиться крайне сложно.

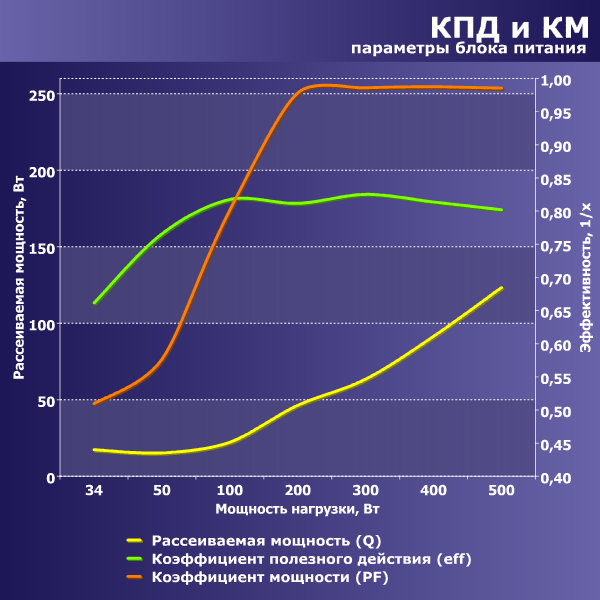

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им, и в расчете коэффициента полезного действия и коэффициента мощности.

Согласно нашим измерениям, КПД данного БП достигает значения 82,5% при мощности нагрузки 300 Вт, а при работе в диапазоне мощности от 100 до 500 ватт КПД находится на уровне свыше 80 процентов. Одновременно с этим КПД на мощности 50 Вт составил около 76 процентов, на мощности 35 Вт — около 66 процентов. Это удовлетворительный показатель для современных блоков питания подобной мощности и равнозначной стоимости, хотя КПД на малой мощности достаточно низкий — модель не самая современная.

График рассеиваемой мощности представляет собой относительно плавную линию с двумя наиболее заметными точками изгиба (что говорит об увеличении значения приращения рассеиваемой мощности): после 200 Вт и после 400 Вт.

С точки зрения эффективности преобразования, наиболее оптимальный диапазон эксплуатации данной модели составляет от 50 до 400 Вт.

Измерение уровня шума

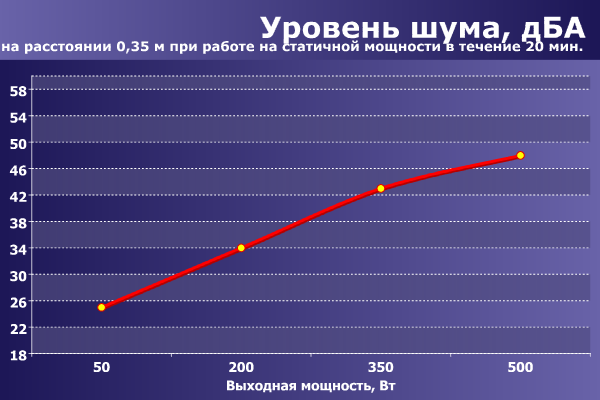

При подготовке данного материала мы продолжили использовать новую методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Шум блока питания находится на уровне ниже среднего на мощности 50 Вт, что в современных системах соответствует режиму простоя. Такой уровень шума от работы БП будет незаметен или малозаметен на фоне типичного фонового шума в помещении в дневное время суток, особенно при условии эксплуатации данного блока питания в системах, не имеющих какой-либо звукошумовой оптимизации.

На мощности 200 Вт данная модель имеет средний уровень шума при расположении блока питания в ближнем поле; при более значительном удалении БП и размещении его под столом в корпусе с нижним расположением БП такой шум можно будет трактовать как находящийся на уровне ниже среднего. В дневное время суток в жилом помещении источник с подобным уровнем шума будет не слишком заметен, особенно на расстоянии метра и более, и тем более он будет малозаметен в офисном помещении, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное время суток источник с таким уровнем шума будет хорошо заметен, спать рядом будет затруднительно.

При нагрузке в 350 Вт шум блока питания преодолевает эргономичный уровень в 40 дБА при условии настольного размещения, то есть при расположении блока питания в ближнем поле по отношению к пользователю.

Можно оценить общий уровень акустической эргономики данной модели как находящийся на типичном среднем уровня. В большинстве случае подобный уровень шума в типовых режимах расценивается обычными пользователями как средний или пониженный. А при отсутствии какой-либо звукошумовой оптимизации компонентов шум БП не будет сильно выделяться даже в режимах с повышенным потреблением (до 350 Вт).

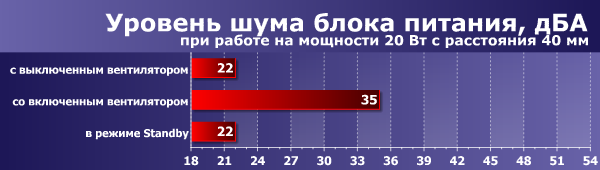

Для отдельной оценки шума, возникающего при работе электроники и вентилятора блока питания, мы также проводим измерение на минимальном расстоянии от корпуса блока питания как при работающем, так и при остановленном вентиляторе.

В данном случае уровень шума электроники минимален, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Оценка потребительских качеств

Потребительские качества данной модели находятся на среднем уровне. Это не значит, что Silverstone Strider Essential 500W получился неудачным, но с другой стороны, в рознице есть модели и с более удачным набором потребительских качеств. В первую очередь нареканий заслуживает длина проводов и количество разъемов питания компонентов. Акустическая эргономика блока питания также не на высоте.

Итоги

Данная модель произвела на нас весьма неплохое впечатление за счет вполне достойных электрических характеристик, а вот остальные параметры находятся на среднем уровне.


Средняя текущая цена (количество предложений)
Блок питания Silverstone Strider Essential 500W (SST-ST50F-ES)
Н/Д(0)


Блок питания Silverstone Strider Essential 500W (SST-ST50F-ES)
предоставлен на тестирование производителем
