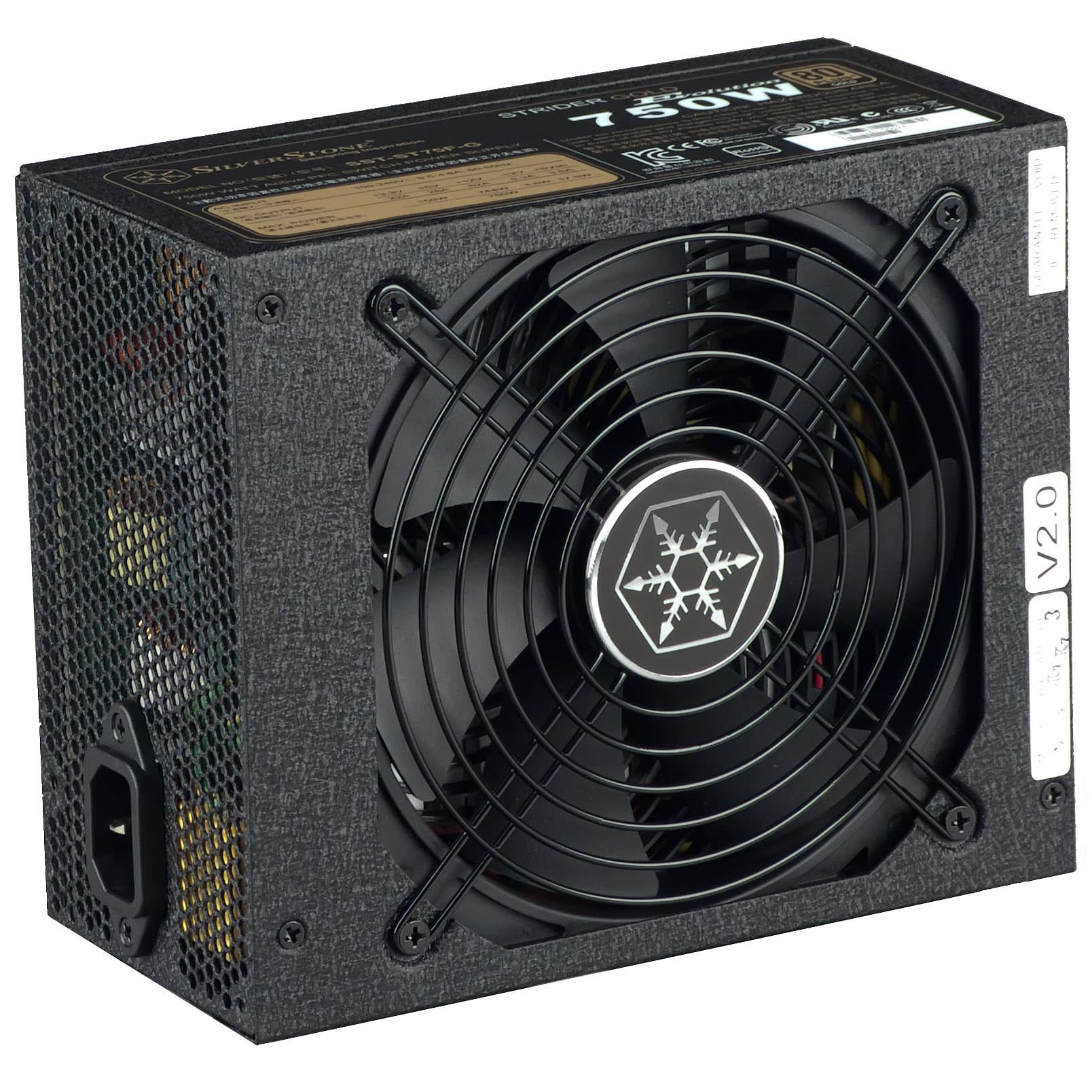

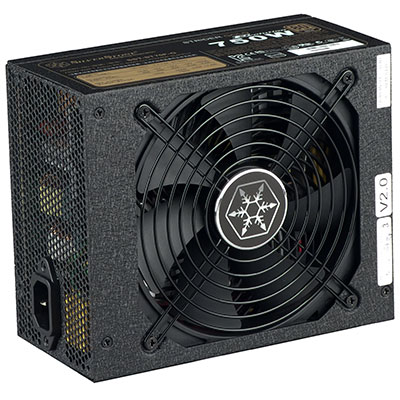

Внешний вид блока питания SilverStone Strider Gold Evolution 750
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Блоки питания под торговой маркой SilverStone появились на российском рынке не так давно, хотя корпуса этого производителя в нашей рознице присутствуют уже около пяти лет.

Ассортимент блоков питания включает пять серий с различным позиционированием. В топовой серии Strider Gold Evolution представлены четыре модели мощностью от 750 до 1200 Вт, мы познакомимся с младшей из них.

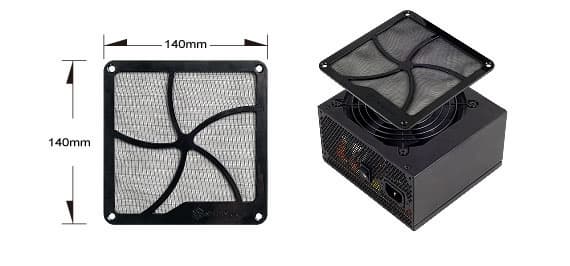

Фильтр блока питания SilverStone Strider Gold Evolution 750

Блок питания SilverStone Strider Gold Evolution 750 поставляется в габаритной картонной коробке с глянцевой полиграфией, выполненной с преобладанием черного и золотистого цветов. Ручка для переноски на коробке отсутствует, что неудобно, так как масса всего комплекта приближается к четырем килограммам. Упаковка вполне типична для решений премиум-класса различных производителей, и ничего оригинального тут нет. А вот о комплекте поставки, куда входит съемный пылевой фильтр с магнитным креплением, этого сказать никак нельзя. Конструктивно тот представляет собой пластиковую рамку с синтетической сеткой, где по краям рамки установлены небольшие магниты. Сложно сказать, что именно сподвигло разработчиков к комплектации блока питания отдельным фильтром, но идея достаточно интересная. Правда, более логичным кажется установка такого фильтра на корпус снаружи, а не на БП внутри корпуса, так как это удобней с точки зрения обслуживания. Но в любом случае в комплекте поставки блоков питания очень редко можно встретить что-либо реально полезное кроме традиционных мешков и сумок для проводов, так что мы обязательно отмечаем этот факт отдельно.

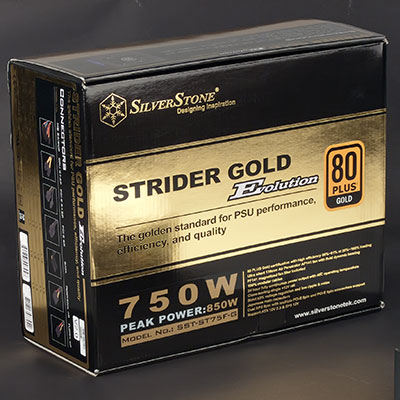

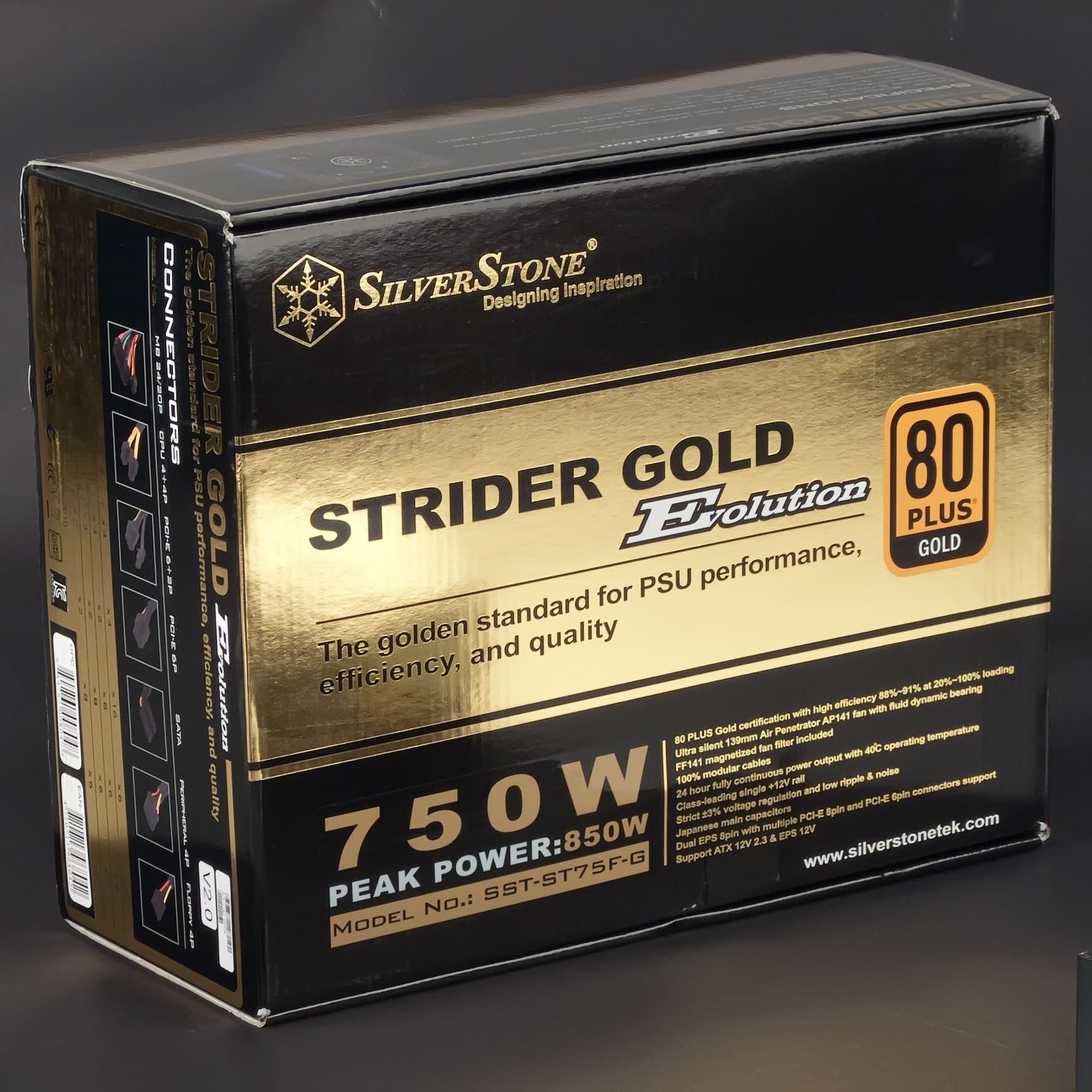

Упаковка блока питания SilverStone Strider Gold Evolution 750

Корпус блока питания имеет матовое фактурное покрытие и выглядит вполне стильно, но без излишнего блеска и мишуры, что радует.

Характеристики

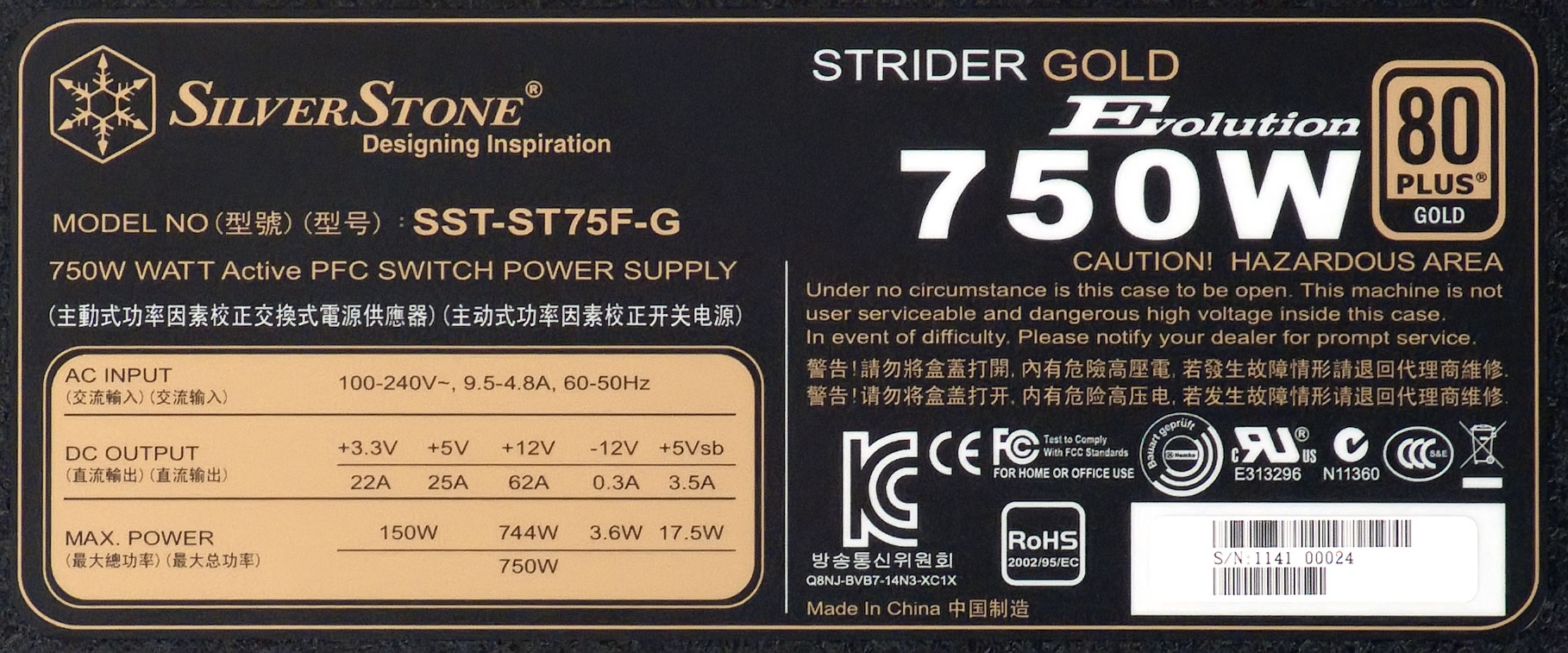

Все необходимые параметры указаны на корпусе блока питания в полном объеме. Мощность шины +12VDC заявлена в размере 744 Вт. Данная величина находится между соответствующими значениями типовых блоков питания мощностью 750 и 800 Вт, соотношение мощности по шине +12VDC и полной мощности составляет 0,992, что является отличным показателем.

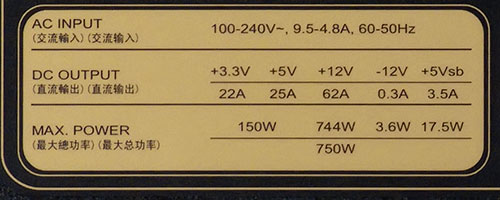

Характеристики блока питания SilverStone Strider Gold Evolution 750

Длина проводов и количество разъемов

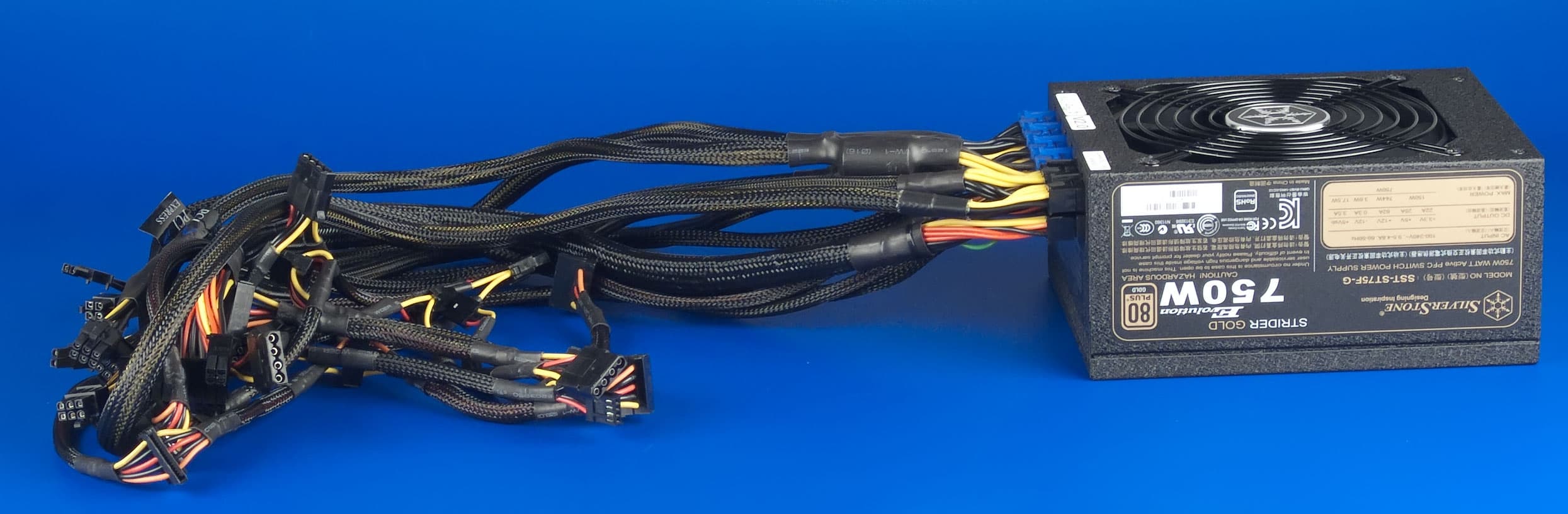

Провода и разъемы блока питания SilverStone Strider Gold Evolution 750

Модульные
до основного разъема АТХ — 55 см
до процессорного разъема 8 pin SSI — 55 см
до процессорного разъема 8 pin SSI — 75 см
до разъема питания видеокарты PCI-E 1.0 VGA Power Connector — 55 см
до разъема питания видеокарты PCI-E 1.0 VGA Power Connector — 55 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см
до первого разъема SATA Power Connector — 60 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 60 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
до разъема Peripheral Connector («молекс») — 60 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема, плюс 15 см до разъема питания FDD
до разъема Peripheral Connector («молекс») — 60 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема, плюс 15 см до разъема питания FDD

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector2разборные
6 pin PCI-E 1.0 VGA Power Connector2
8 pin PCI-E 2.0 VGA Power Connector2разборные
4 pin Peripheral Connector6
15 pin Serial ATA Connector8на 2 жгутах
4 pin Floppy Drive Connector2

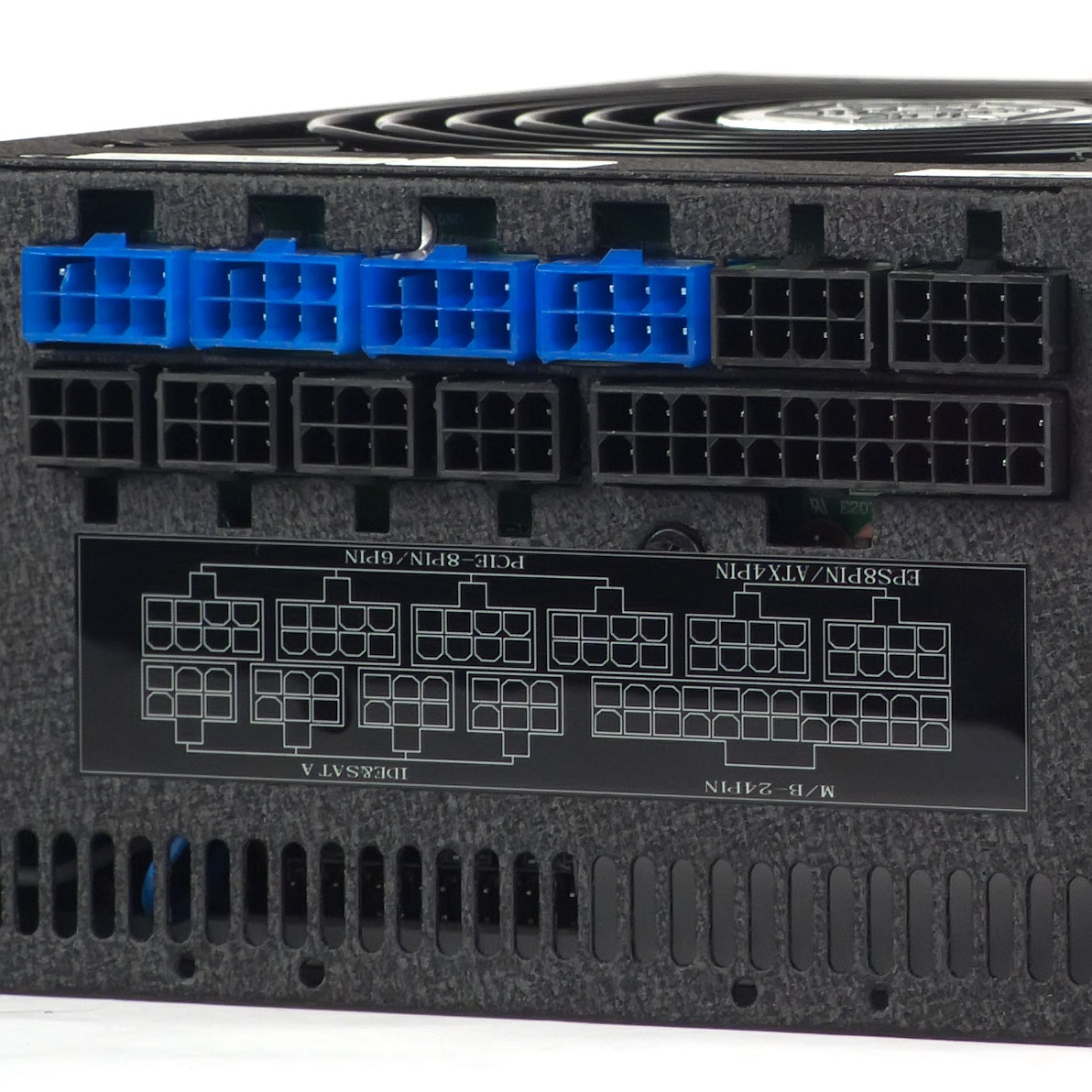

У данного блока питания используется так называемая модульная система подключения проводов с разъемами для питания комплектующих внутри системного блока. Данная конструкция позволяет снять неиспользуемые жгуты проводов, высвободив побольше места и придав более аккуратный вид внутренностям системного блока.

Стоит отметить, что у данной модели отключить можно абсолютно все провода. Подобное техническое решение может добавить определенное удобство при сборке системы, но не будем забывать, что у модульного подключения есть как сторонники, так и ярые противники. Очевидно, что последним блок питания с полностью отключаемыми проводами не подойдет. С другой стороны, эксплуатировать БП с отключенным основным разъемом питания ATX и разъемом питания процессора обычно не требуется, поэтому в большинстве моделей эти разъемы не отключаются.

Ввод проводов в корпус

Количество разъемов и их размещение на жгутах проводов если и не является оптимальным, то во всяком случае вплотную приближается к таковому на сегодняшний день для блока питания подобной мощности. Конечно, было бы несколько лучше, если бы разъемы SATA Power были распределены по трем жгутам (4+2+2), но это не настолько критичный фактор, чтобы придавать ему большое значение.

Длина проводов является достаточной для комфортного использования в корпусах типоразмера full tower и более габаритных с верхним расположением блока питания. В корпусах высотой до 65 см с нижнерасположенным блоком питания длина проводов также должна быть достаточной: до коннектора питания процессора около 75 см. Таким образом, с большинством современных корпусов проблем быть не должно.

Производитель комплектует блок питания двумя удлинителями для разъемов питания процессора: один длиной около 75 см, а второй— около 55 см.

Система охлаждения

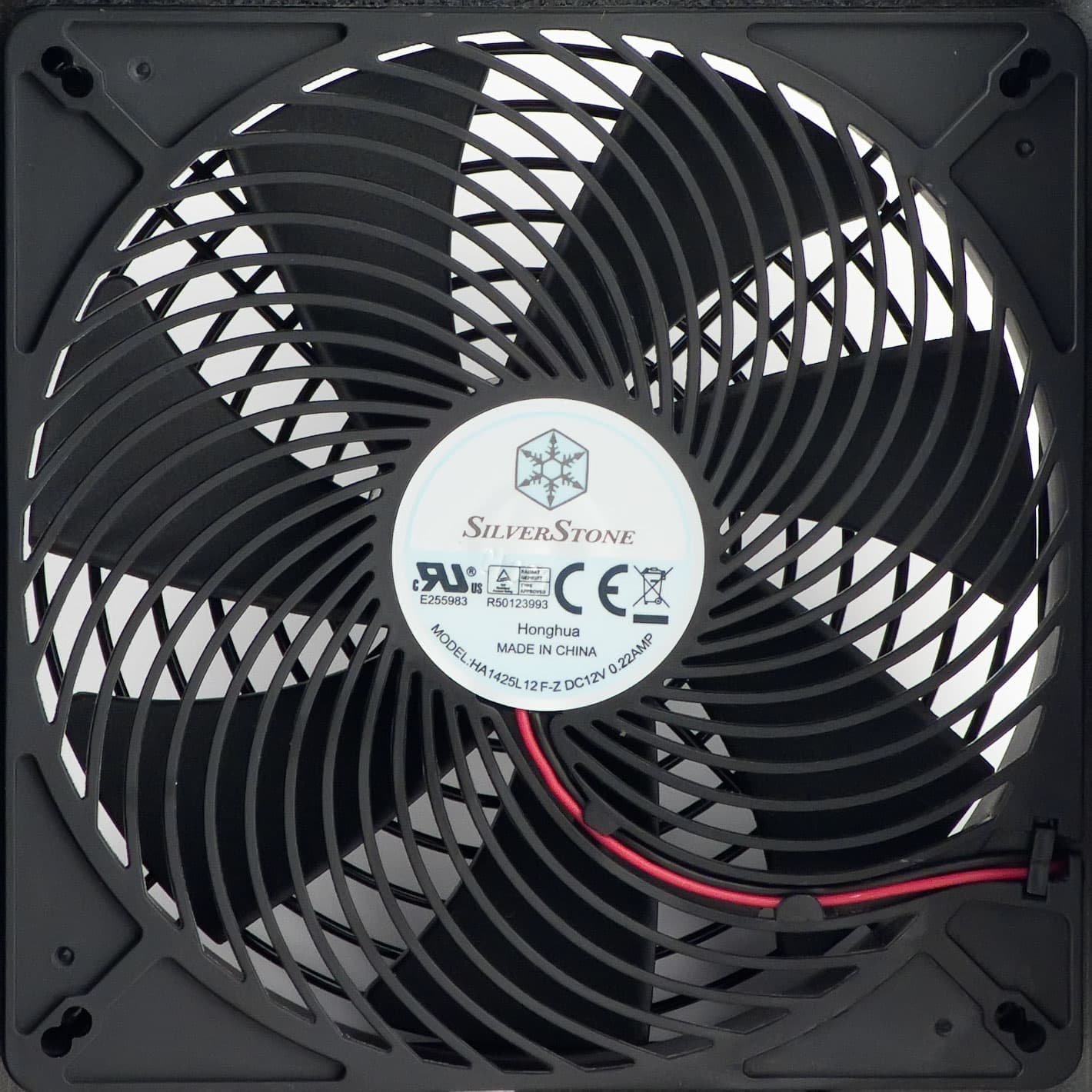

Вентилятор блока питания SilverStone Strider Gold Evolution 750

В блоке питания установлен вентилятор типоразмера 140 мм — HA1425L12F-Z. По данным производителя, вентилятор основан на гидродинамическом подшипнике и имеет максимальную скорость вращения 1600 оборотов в минуту. Произведен вентилятор компанией Dongguan Honghua Electronic Technology.

Уточним, что достоинствами гидродинамических подшипников является долгий срок службы, а также низкий уровень шума механического узла, однако тип подшипника никак не влияет на аэродинамическую составляющую шума вентилятора, которая и является основной при эксплуатации этого электро-механического устройства.

На вентиляторе установлен дефлектор оригинальной конструкции. Если у большинства БП с большими и низкоскоростными вентиляторами дефлектор выполняется в виде незамысловатой детали из тонкого пластикового листа, и лишь у некоторых дефлектор непосредственно интегрирован в рамку вентилятора, то тут эта деталь выполнена в виде решетки, которая представляет собой рассекатель, набранный из пластиковых прутьев круглого сечения.

По всей видимости, разработчики пытались таким образом снизить аэродинамическое сопротивление на выходе потока из вентилятора по сравнению с традиционной накладкой. В теории использование такого технического решения должно несколько снизить уровень шума и уменьшить потери, неизбежно возникающие при использовании накладки, особенно значительной площади.

Также становится понятнее, зачем в комплекте фильтр: чтобы минимизировать скапливание пыли на рассекателе, так как это сильно ухудшит охлаждение электроники.

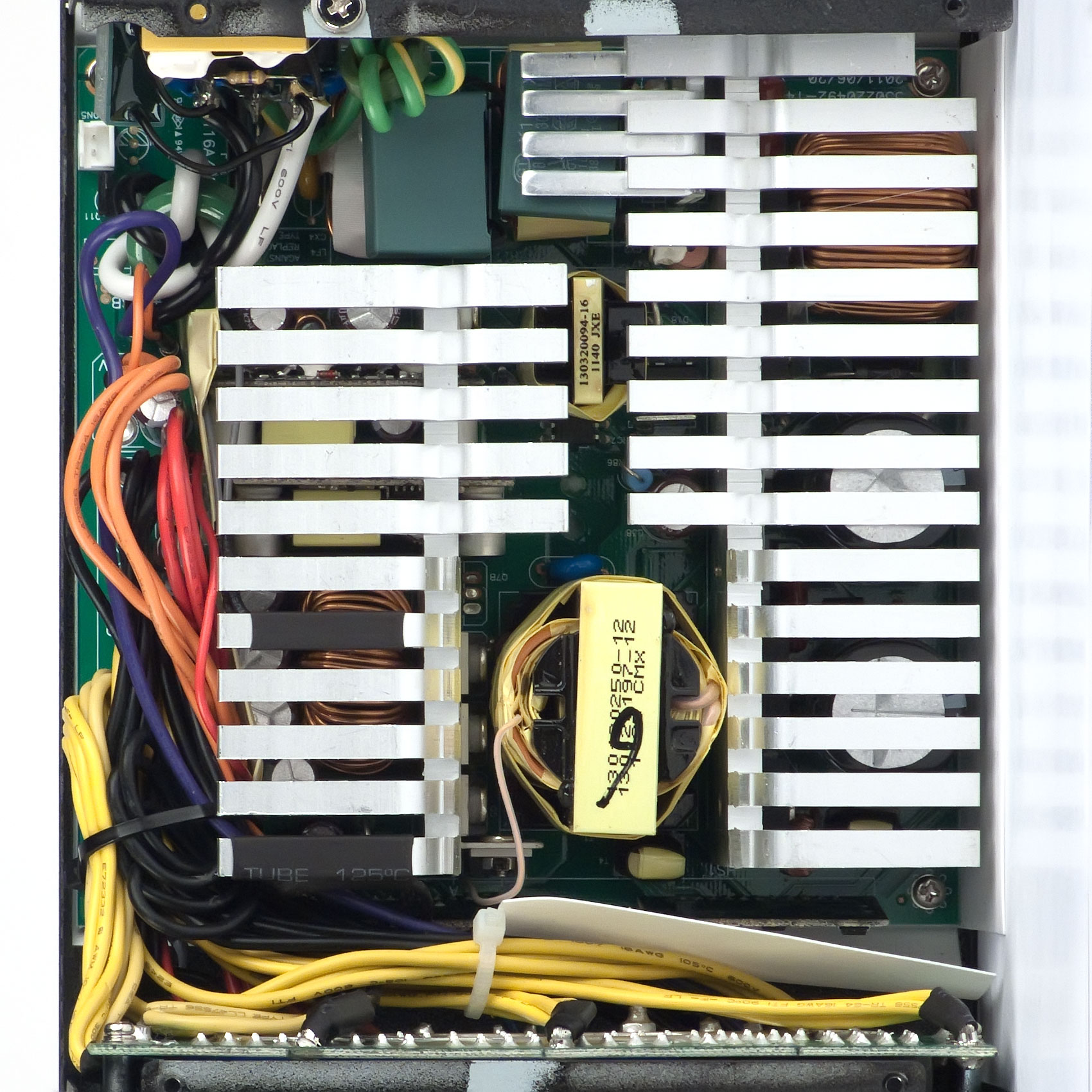

Вид платы блока питания SilverStone Strider Gold Evolution 750

Основные полупроводниковые элементы установлены на двух довольно габаритных радиаторах Т-образной формы с основанием толщиной около 6 мм. Радиаторы частично перекрывают расположенные рядом с ними элементы (трансформаторы, дроссели, конденсаторы), что затрудняет и ухудшает охлаждение последних. Радиаторы имеют постоянную толщину, что должно положительно сказаться на равномерности их прогрева и отводе тепла от расположенных на них элементов.

Также стоит отметить, что часть нагретого воздуха выбрасывается обратно в корпус через отверстия на внутренней стенке, где также расположены низковольтные разъемы. При использовании такого технического решения очень желательно, чтобы блок питания располагался внизу корпуса для своевременного оттока нагретого воздуха и нормальной вентиляции в зоне установки блока питания в целом.

Тестирование блока питания

Работа на максимальной мощности

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности в течение 20 минут. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, значения напряжений от номинала отклоняются несильно.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах 3% параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

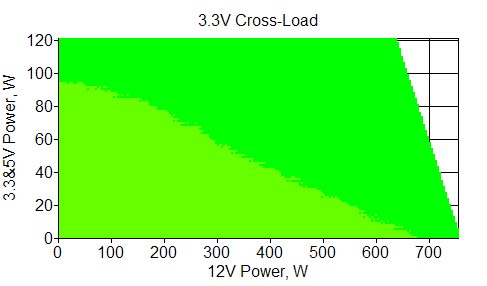

Отклонения по линии +3,3 VDC

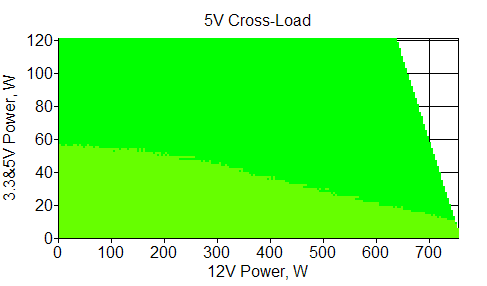

Отклонения по линии +5 VDC

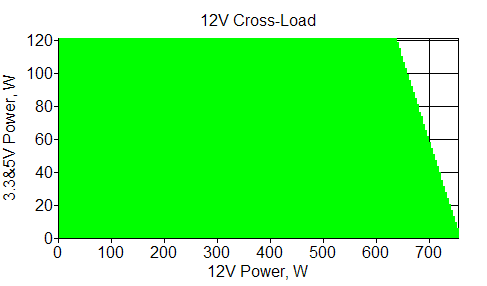

Отклонения по линии +12 VDC

Электрические параметры данной модели если и не являются идеальными, то очень хорошими их назвать можно совершенно точно: отклонения по каналу +12VDC находятся в пределах одного процента, по каналам +5VDC и +3,3VDC — в пределах двух процентов во всем измеренном диапазоне мощности.

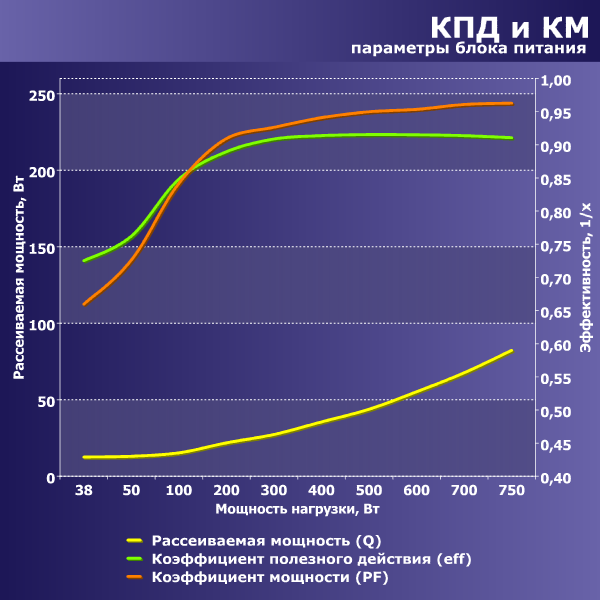

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им, и в расчете коэффициента полезного действия и коэффициента мощности.

Согласно нашим измерениям, КПД данного БП достигает значения свыше 90 процентов в диапазоне мощности от 300 до 750 ватт включительно. Одновременно с этим, КПД на мощности 50 Вт составил около 76 процентов, на мощности 35 Вт — около 72 процентов. Это хороший показатель для современных блоков питания подобной мощности.

График рассеиваемой мощности представляет собой достаточно плавную линию без резких изгибов — правда, после точки в 700 ватт его крутизна незначительно увеличивается, что говорит о повышении приращения рассеиваемой мощности.

С точки зрения эффективности преобразования, наиболее оптимальный диапазон эксплуатации данной модели имеет верхнюю границу 700 Вт.

Измерение уровня шума

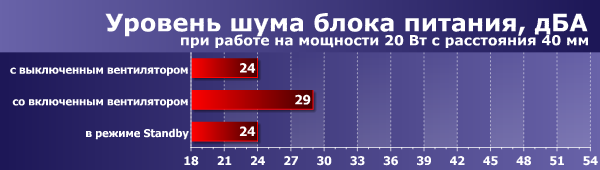

При подготовке данного материала мы продолжили использовать новую методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-ЭКО, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

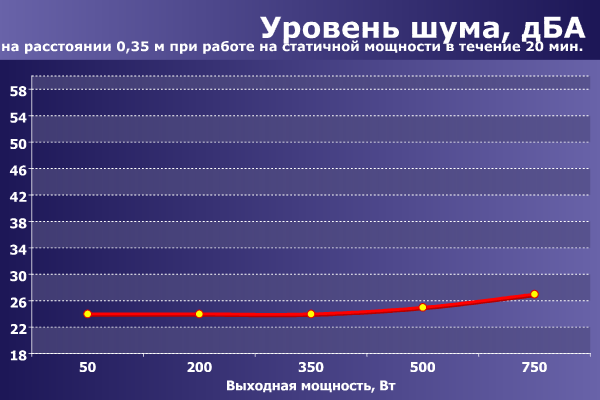

Шум блока питания находится на низком уровне в достаточно широком диапазоне мощности. Это значит, что уровень шума от работы БП будет незаметен на фоне типичного фонового шума в помещении в дневное время суток, особенно при условии эксплуатации данного блока питания в системах, не имеющих какой-либо звукошумовой оптимизации.

Уровень шума данной модели можно считать очень низким до мощности 500 Вт включительно — разумеется, это достижимо при условии достаточного охлаждения БП.

На максимальной мощности шум от БП повышается, но незначительно, особенно на фоне типичного уровня шума в жилом помещении в дневное время суток.

Данная модель вполне может использоваться в системах с хорошей звукошумовой оптимизацией, хотя пуристам из числа любителей тишины данная модель может и не подойти.

В данном случае уровень шума электроники минимален, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Оценка потребительских качеств

Потребительские качества данной модели находятся на высоком уровне. Основные достоинства модели: низкий уровень шума при работе не только в режиме простоя, но и под серьезной нагрузкой, очень хорошие электрические параметры, причем во всем диапазоне, высокая нагрузочная способность по шине +12VDC, а также провода до коннектора питания процессора большой длины, что не всегда бывает реализовано даже в продуктах премиум-класса.

К недостаткам можно отнести не слишком эргономичную упаковку, не самое оптимальное распределение коннекторов питания по жгутам для современного системного блока, а также тот факт, что заявленные параметры гарантируются производителем только при температуре окружающего воздуха в пределах 40 °C. Впрочем, последний пункт можно, скорее, считать особенностью продукта, а не его недостатком.

Блок питания данной модели наиболее удачно сможет проявить свои достоинства в высокопроизводительных системах с хорошей звукошумовой оптимизацией.

Итоги

SilverStone Strider Gold Evolution 750 оставил о себе хорошее впечатление. Никаких неприятных сюрпризов он не преподнес, скорее наоборот — порадовал сбалансированным и очень удачным набором потребительских качеств. Единственное замечание: стоит учитывать необходимость хорошего охлаждения данной модели и обеспечивать условия для нормального притока воздуха к приточным отверстиям. Не стоит использовать данный БП в качестве единственной вытяжки из корпуса, особенно если в корпусе место для БП предусмотрено только снизу и нет вентиляционных отверстий на верхней панели корпуса. Впрочем, данная рекомендация вполне справедлива для всех БП с низким уровнем шума.

За применение оригинальной системы охлаждения, которая обеспечивает реально низкий уровень шума при работе, данная модель удостаивается награды Original Design за текущий месяц.

Награду за комплект поставки вручать приходится очень редко, так как в подавляющем большинстве случаев в комплекте поставки БП нет ничего оригинального. К счастью, бывают и приятные исключения, как в данном случае. Пылевой фильтр — это мелочь, но мелочь приятная и полезная в компьютерном хозяйстве, поэтому БП также получает и награду Excellent Package.
