Блок питания Silverstone Strider Essential 400W (SST-ST40F-ES)
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Продукция компании Silverstone в нашей стране известна преимущественно энтузиастам, специалистам, а также людям, интересующимся платформенно-корпусным направлением компьютерных комплектующих. Почему это именно так, а не иначе? Все-таки стоит учитывать, что компания весьма молодая, хотя в Европе она уже хорошо известна, но что касается России, то тут маркетинговая политика Silverstone долгое время была пассивной — по сути, имелся единственный дистрибьютор с далеко не самой широкой дилерской сетью. Что касается рекламной политики, то в тот период времени ее в России вообще не было. Прошел достаточно значительный срок, прежде чем ситуация с дистрибьюцией изменилась в лучшую сторону, и теперь корпуса компании можно приобрести не только в одном широко известном в узких кругах магазине, но и в крупных интернет-магазинах, что более удобно. Отрадно также, что в продаже сейчас есть не только дорогие корпуса, имеющие стоимость свыше 150 долларов, но и среднебюджетные решения с гораздо более демократичной ценой.

1169
1169

Что касается блоков питания под торговой маркой Silverstone, то на территории России на данный момент времени они никак не представлены. Возможно что в перспективе ситуация также изменится, тем более что компания предлагает довольно широкую гамму блоков питания, в том числе имеющих модный сертификат 80Plus Gold.

К нам же на тестирования попала вполне типичная бюджетная модель с красивым названием Silverstone Strider Essential 400W. Серия Strider позиционируется производителем как имеющая низкий уровень шума, что мы и проверим.

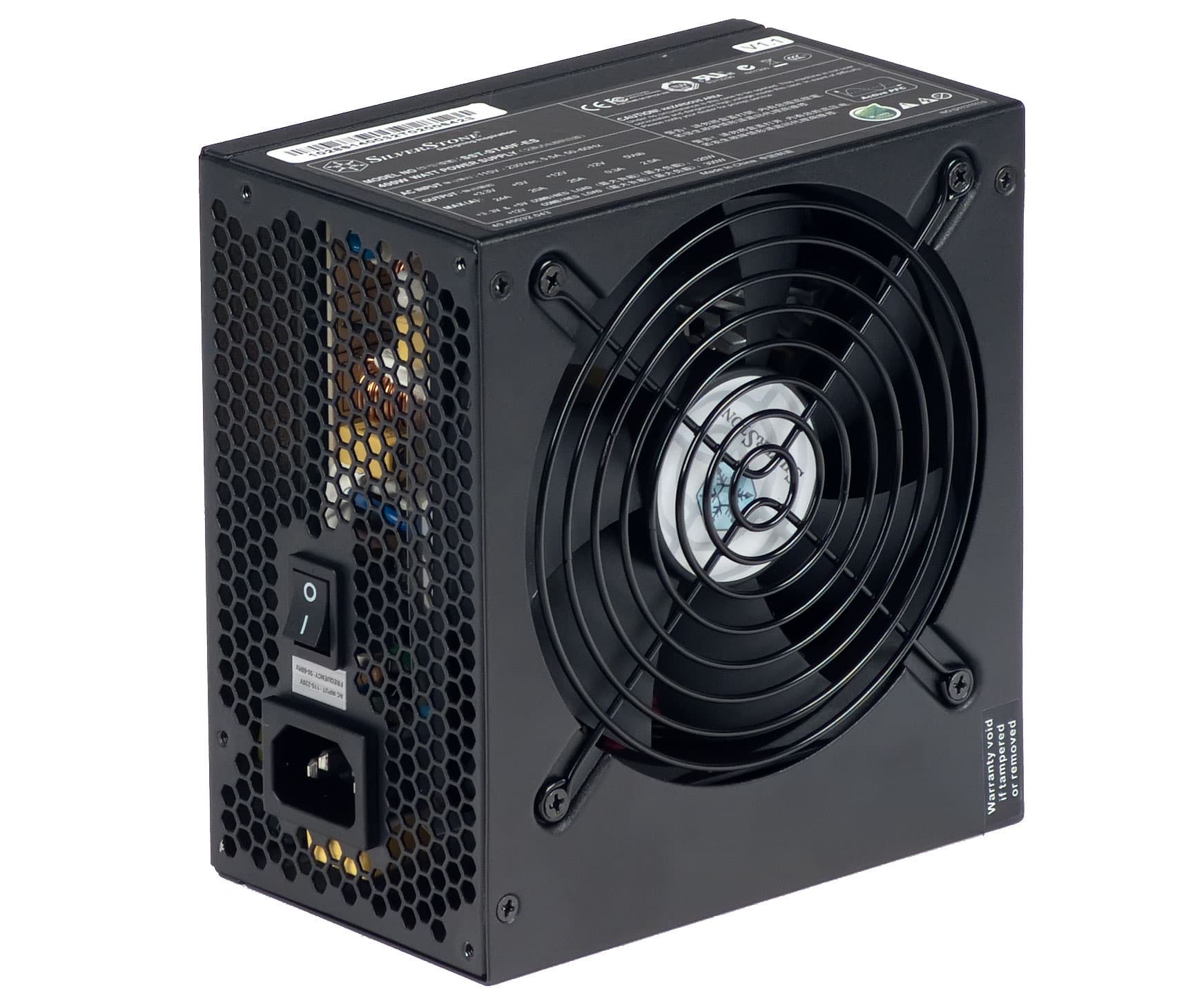

Попал к нам данный экземпляр без какой-либо упаковки, но зато с четырьмя крепежными винтами черного цвета. Несмотря на то, что модель относится к бюджетному сегменту, выглядит она весьма презентабельно, но без каких-либо оригинальностей или излишеств.

Характеристики

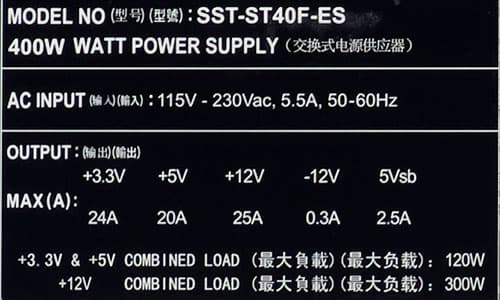

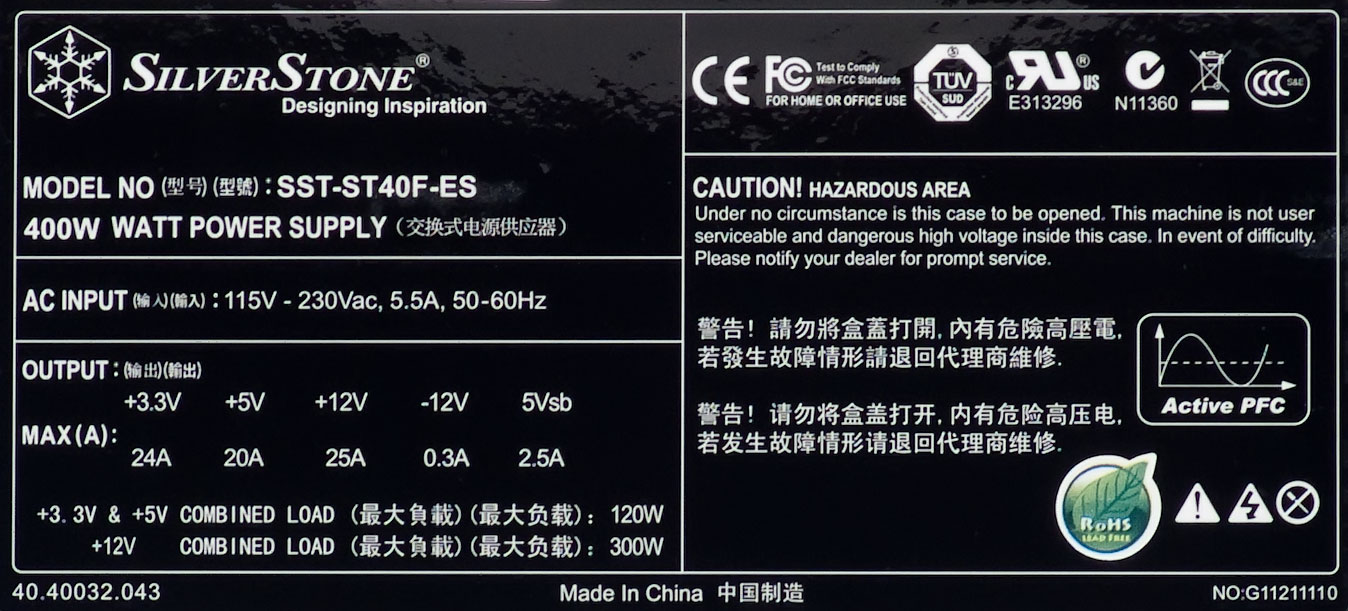

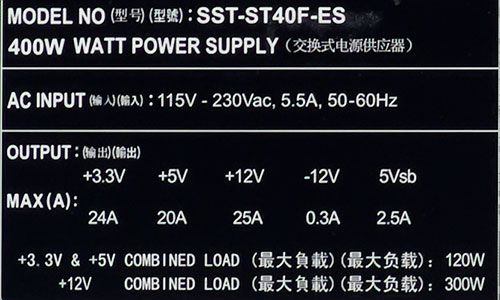

Все необходимые параметры указаны на корпусе блока питания в полном объеме. Для мощности шины +12VDC заявлено значение 300 Вт. Данная величина соответствует значению типового блока питания мощностью 400 Вт, при этом соотношение мощности по шине +12VDC и полной мощности составляет 0,75. Для блоков питания подобной мощности такое значение является типичным, то есть оценивается удовлетворительно.

Блок питания Silverstone Strider Essential 400W (SST-ST40F-ES)

Наименование блока питанияМаксимальный ток, АМаксимальная мощность, ВтКНС12В
3,3V5V12V112V212V312V43,3&5V12VОбщая
ATX12V ver. 2.3 180W
131410801201750,686
ATX12V ver. 2.3 220W
131414801682150,781
ATX12V ver. 2.3 270W
191517972042650,77
ATX12V ver. 2.3 300W
21151181032162950,732
ATX12V ver. 2.3 350W
211511141032643450,765
ATX12V ver. 2.3 400W
241517141203003950,76
SST-ST40F-ES2420251203004000,75
ATX12V ver. 2.3 450W
241517161203604450,81
EPS12V ver. 2.91 550W
242416161481404925500,895
EPS12V ver. 2.91 600W
2424161616161405766000,96
EPS12V ver. 2.91 650W
2430161616161706246500,96
EPS12V ver. 2.91 700W
2430161616161706727000,96
EPS12V ver. 2.91 750W
2430161616181707207500,96
EPS12V ver. 2.91 800W
2430161616181707688000,96

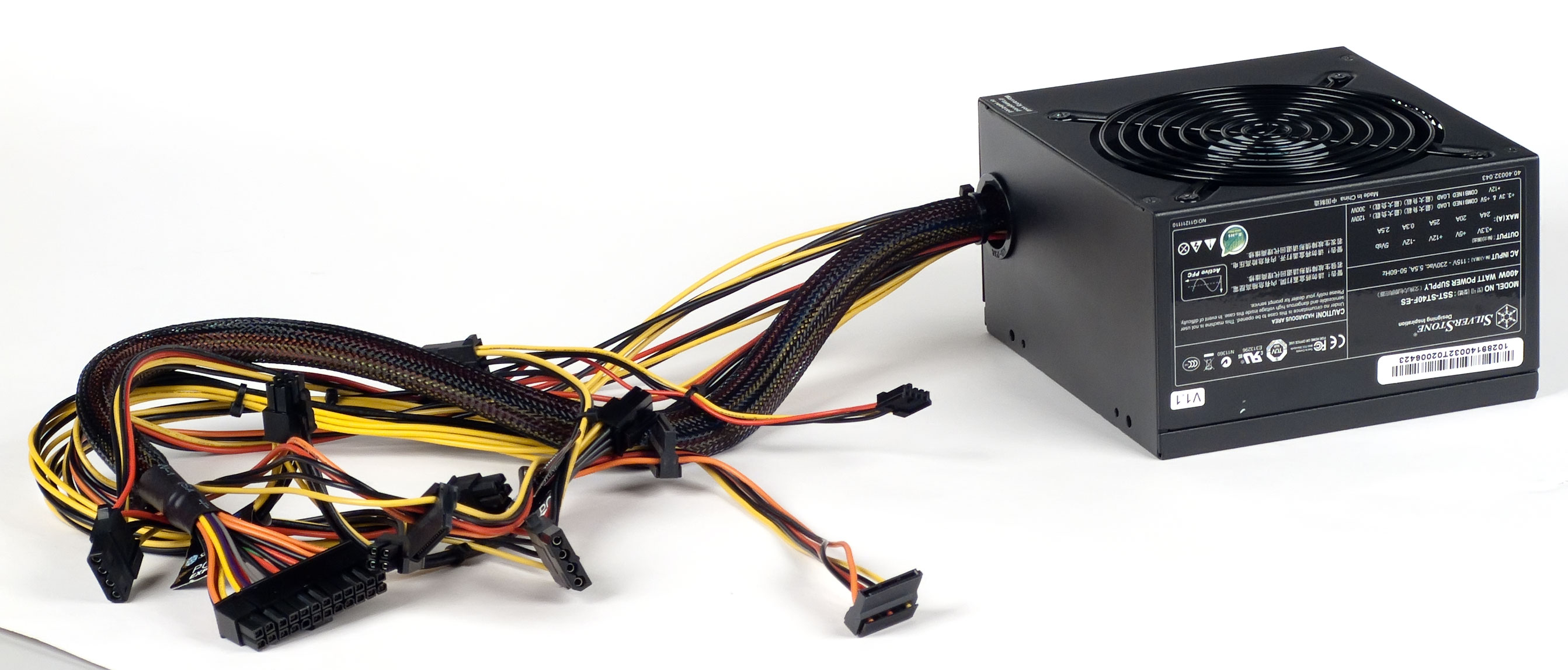

Длина проводов и количество разъемов

  • до основного разъема АТХ — 51 см
  • до процессорного разъема 8 pin SSI — 55 см
  • до разъема питания видеокарты PCI-E 1.0 VGA Power Connector — 50 см, плюс 15 см до второго такого же разъема
  • до первого разъема SATA Power Connector — 40 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
  • до разъема Peripheral Connector (молекс) — 40 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема, плюс еще 15 см до разъема питания FDD
Блок питания Silverstone Strider Essential 400W (SST-ST40F-ES)
Наименование разъемаКоличество коннекторовПримечание
всегосъемных
24 pin Main Power Connector1разборный
4 pin 12V Power Connector1
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connector2
8 pin PCI-E 2.0 VGA Power Connector
4 pin Peripheral Connector3
15 pin Serial ATA Connector4
4 pin Floppy Drive Connector1

Количество разъемов и их расположение на жгутах проводов не является оптимальным для современного системного блока. С учетом перехода оптических накопителей и жестких дисков на питание от разъема SATA Power, рекомендуется размещать в блоке питания не менее двух жгутов с разъемами SATA Power с не более чем двумя разъемами на каждом, а в данном случае мы видим четыре разъема на одном жгуте, что может оказаться очень неудобным. Вместе с тем, количество разъемов Peripheral Connector (molex) является избыточным, так как для современного системного блока вполне достаточно 1-2 разъемов.

Длина проводов вполне стандартна для недорогого блока питания. Длина проводов до коннектора питания процессора несколько увеличена относительно стандартных 50 сантиметров и составляет порядка 55 сантиметров. Такой длины будет достаточно для практически любого корпуса с верхним расположением блока питания, также ее будет достаточно для большинства компактных корпусов с нижним расположением блока питания.

Конструкция

Блок питания оснащен активным корректором коэффициента мощности и имеет расширенный диапазон питающих напряжений. Под проволочной решеткой установлен вентилятор S1202512L типоразмера 120 мм производства Globe Fan. Данная модель вентилятора основана на подшипнике скольжения и имеет максимальную скорость вращения 2000 об/мин. Стоит отметить, что применение вентиляторов на подшипниках скольжения не является оптимальным решением в столь термонагруженном узле, которым является блок питания.

Блок питания Silverstone Strider Essential 400W (SST-ST40F-ES)

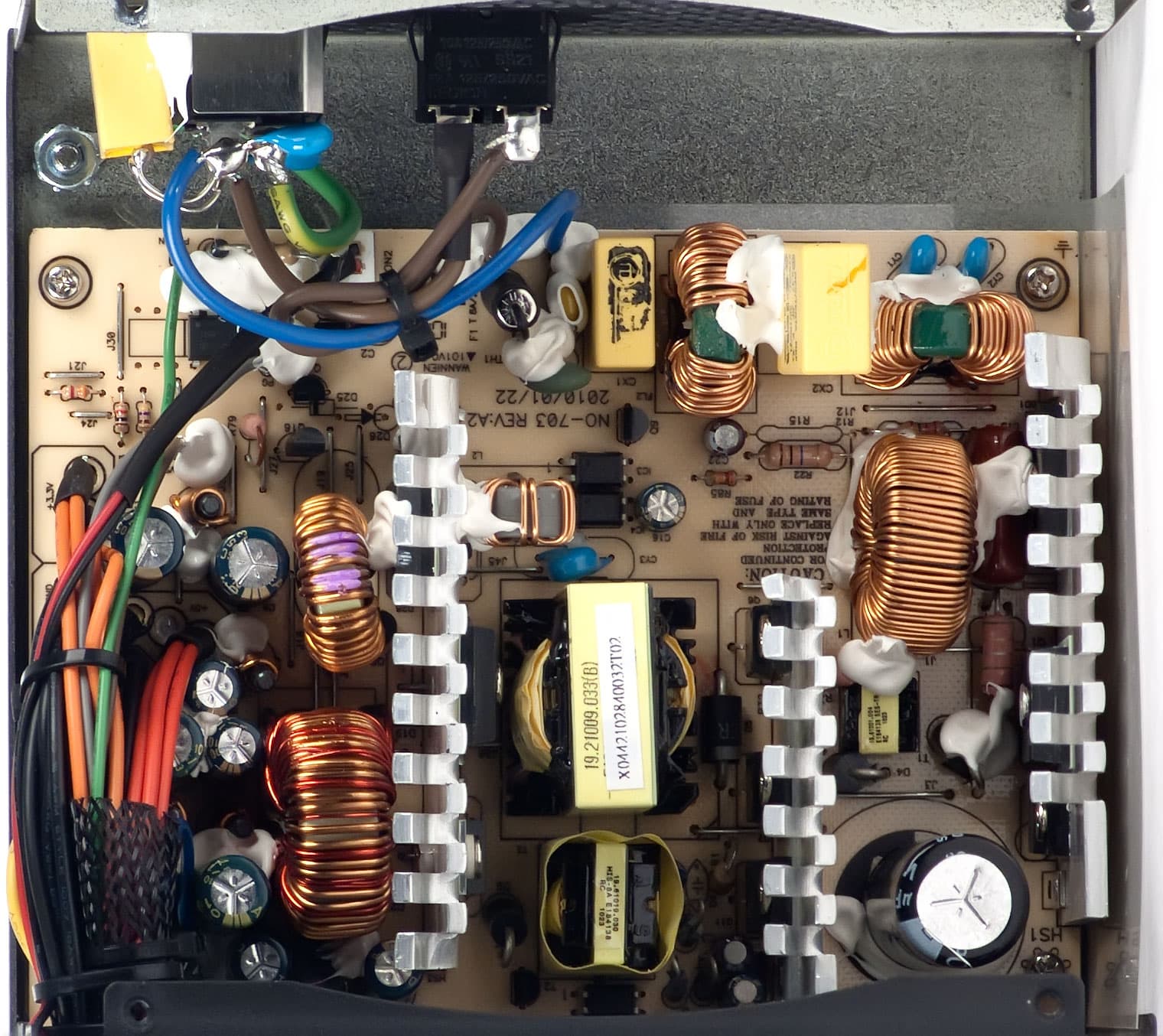

Основные полупроводниковые элементы установлены на трех компактных радиаторах, оребрение которых выполнено путем расщепления верхней части. Радиаторы не перекрывают расположенные рядом элементы и не препятствуют их обдуву, а также имеют достаточно невысокое аэродинамическое сопротивление.

Блок питания Silverstone Strider Essential 400W (SST-ST40F-ES)

В блоке питания установлены конденсаторы производства тайваньской компании Teapo. В выходном каскаде установлены конденсаторы, имеющие максимальную рабочую температуру 105 градусов. В накопителе входного выпрямителя установлен конденсатор емкостью 150 мкФ (450 В), при этом типичным значением емкости для блоков питания подобной мощности является 220—270 мкФ.

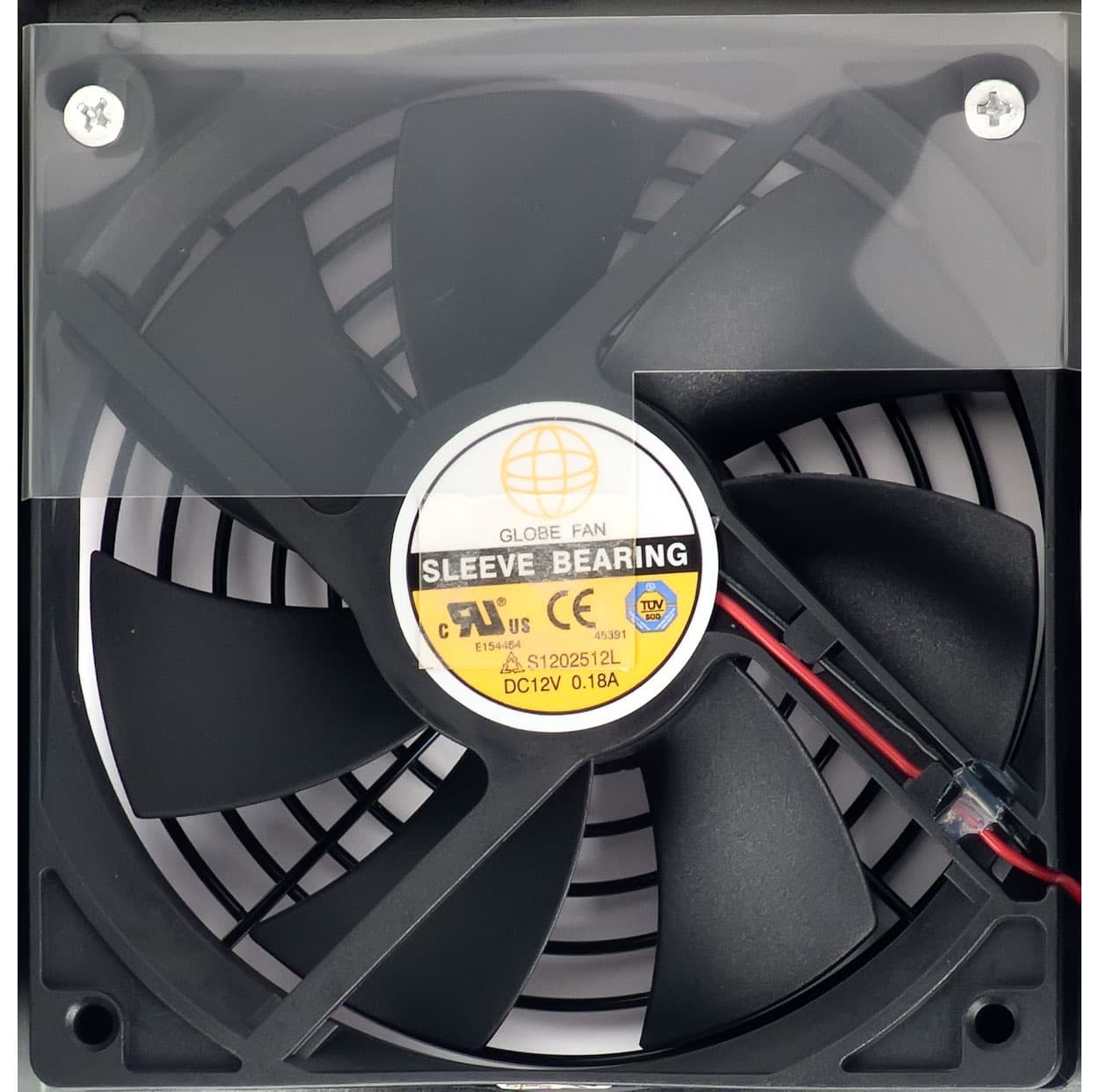

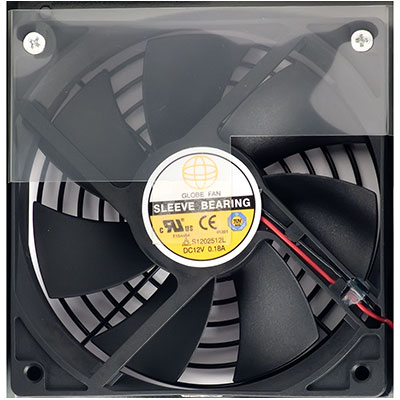

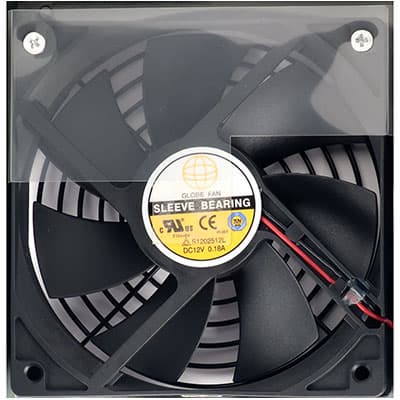

На вентиляторе установлена пластиковая накладка, с одной стороны она закреплена винтами, а с другой — приклеена к центральной части корпуса вентилятора. Накладка перекрывает около трети площади вентилятора.

Конструкция
Максимальная выходная мощность400 Вт
Рабочий диапазон входных напряжений расширенный
Наличие и тип ККМ (PFC)  есть, активный (APFC)
Длина корпуса140 мм
Масса (без упаковки)
Типоразмер вентилятора120 мм
Модель вентилятораGlobe Fan S1202512L
Подключение вентиляторадвухпроводное
Пластиковая накладка на вентиляторе (дефлектор)есть
Решетка перед вентиляторомпроволочная
Количество радиаторов3
Толщина основания радиаторов3 мм
Линейные размеры основания80×30, 55×30, 80×30
Производитель конденсаторовTeapo
Наличие выключателя сетевого питанияесть
Наличие защитной втулки в отверстии для проводовесть
Подсветканет

Тестирование блока питания

Первым этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на полуплоскости, ограниченной максимальной мощностью по шине 3,3&5V с одной стороны (по оси ординат) и максимальной мощностью по шине 12V с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 1 процентотлично
 2 процентаочень хорошо
 3 процентахорошо
 4 процентаудовлетворительно
 5 процентовплохо
 более пяти процентовнеудовлетворительно

Пояснения к методике тестирования и процессу расчета итоговых оценок за качество электропитания можно посмотреть в одной из предыдущих статей, например здесь.

Отклонения значений выходных напряжений от номинала
 +3,3VDC+5VDC+12VDC
 12V Power, W — Мощность по шине +12VDC, Вт

 3,3V5V12VОбщая
По всей полуплоскостиочень хорошонеудовлетворительнонеудовлетворительно0,57 (неудовлетворительно)
В рабочем диапазонеотличноочень хорошохорошо3,57 (хорошо)

По результатам тестирования, выходные параметры блока питания, при типичном для современных систем распределении потребляемой мощности по каналам, находятся на хорошем уровне. Максимальные отклонения выходных напряжений в данном диапазоне не превышают трех процентов от номинала.

При нетипичных нагрузках отклонения значений напряжений +5VDC и +12VDC выходят из допустимого пятипроцентного диапазона. Вместе с тем стоит учитывать, что преимущественно подобные проблемы возникают только в самых крайних точках, к которым в реальной системе, а не на тестовом стенде приблизиться крайне сложно.

Следующим этапом является определение реальной системной мощности блока питания, то есть той мощности, которой можно воспользоваться при эксплуатации реального системного блока, а не только при подключении к тестовому стенду.

Определяется данный параметр путем суммирования реальной максимальной мощности по шине 12V и мощности 42 Вт по шине 3,3&5V — конечно, при условии, что значения напряжений остаются в пределах нормы.

В нашем случае мощность, рассчитанная по данной формуле, составила 342 ватта.

Коэффициент маркетинговой корректности (КМК) — показывает отношение рассчитанного нами рейтинга мощности к некой величине, указанной в наименовании (модели) блока питания и подразумевающей максимальную выходную мощность данного блока питания.

В данном случае КМК = 342/400 = 0,86

Для блока питания подобной мощности данное значение можно считать удовлетворительным.

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им, и расчете коэффициента полезного действия и коэффициента мощности.

Средний КПД блока питания
Диапазон мощностиЗначениеОценка
Полный79,2удовлетворительно
50—250 Вт79,6хорошо
100—500 Вт

Коэффициент полезного действия находится на удовлетворительном уровне для современных решений.

Измерение уровня шума

Измерение проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Уровень шума данной модели находится на низком уровне. Подобная оценка справедлива для работы как на низкой мощности, так и на среднетипичной. С ростом мощности уровень шума также возрастает и достигает уровня чуть выше среднего при выходной мощности 350 Вт. Для недорого решения, имеющего максимальную мощность 400 Вт — это очень хороший и довольно неожиданный результат. Построение систем со сверхнизким уровнем шума вполне возможно с использованием данного блока питания, главное — не увлекаться мощностью системы.

Позиционирование и рекомендации по использованию

Данная модель обладает вполне удачным набором потребительских качеств, несмотря на некоторые недостатки, в частности не самое удачное распределение разъемов питания по жгутам. Нам представляется, что наиболее полно свои достоинства этот блок питания сможет раскрыть при установке в компактные корпуса, где большое количество разъемов и длина проводов обычно не требуется, а жесткий диск и оптический привод установлены или рядом, или просто в одном отсеке. В тоже время потребляемая мощность подобных систем небольшая, а требования к акустической эргономике, зачастую, крайне высокие.

Итоги

Блок питания оставил неплохое впечатление. К достоинствам можно отнести низкий уровень шума, остальные же параметры находятся на среднем, или около того, уровне. При приобретении данной модели стоит учитывать не самое удачное распределение разъемов питания.

Средняя текущая цена (количество предложений)
Блок питания Silverstone Strider Essential 400W (SST-ST40F-ES)
Н/Д(0)


Блок питания Silverstone Strider Essential 400W (SST-ST40F-ES)
предоставлен на тестирование производителем
