Блоки питания в корпусах Sigma La Vie и V-Tech 107 МБ


Очередная статья данного цикла будет посвящена блокам питания Floston Luxury LXFP-500W и iPower 350 DR-8360BTX, извлеченных из корпусов Sigma La Vie и V-Tech 107 МБ, соответственно, которые были протестированы нами ранее.

Блок питания Floston Luxury LXFP-500W из корпуса Sigma La Vie

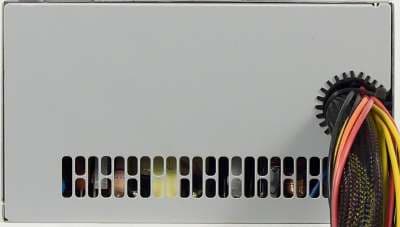

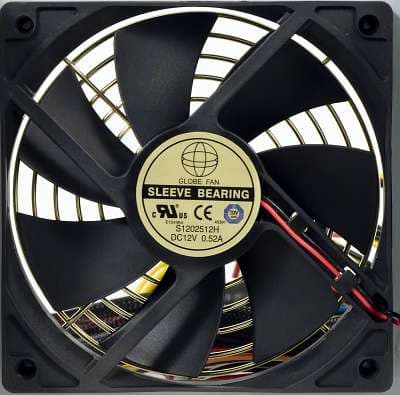

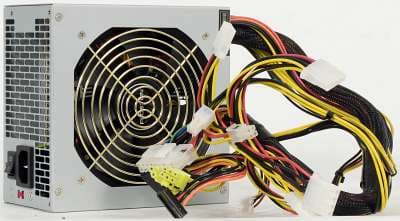

Корпус блока питания выполнен из стали, в его верхней части установлен нагнетающий вентилятор на основе подшипника скольжения Globe Fan S1202512H (0,52А) с максимальной скоростью вращения 2800 оборотов в минуту. С тыльной стороны размещены небольшие по площади вентиляционные отверстия, а с лицевой стороны размещен выключатель сетевого питания и большая вентиляционная решетка.

В отверстии для вывода проводов установлена пластиковая прокладка, предохраняющая изоляцию проводов от повреждения.

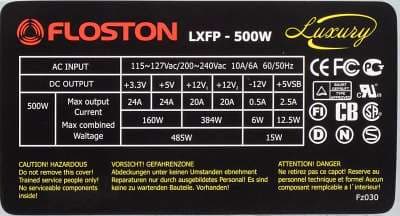

В данном случае производителем используется в маркировке число 500, при этом мощность шины 12V составляет 384 Вт, что превышает мощность аналогичной шины типового 450-ваттного блока питания из Power Supply Design Guide for Desktop Platform на 24 ватта. Так что в данном случае, как минимум по заявленным характеристикам, блок питания вполне может претендовать на звание пятисотваттного.


Наименование
блока питания
Максимальный ток, А
Максимальная мощность, Вт
3,3V
5V
12V1
12V2
12V3
12V4
3,3&5V
12V
Общая

ATX12V ver, 2,3 180W
13
14
10
80
120
175
ATX12V ver, 2,3 220W
13
14
14
80
168
215
ATX12V ver, 2,3 270W
19
15
17
97
204
265
ATX12V ver, 2,3 300W
21
15
11
8
103
216
295
ATX12V ver, 2,3 350W
21
15
11
14
103
264
345
ATX12V ver, 2,3 400W
24
15
17
14
120
300
395
ATX12V ver, 2,3 450W
24
15
17
16
120
360
445
Floston LXFP-500W
24
24
20
20
160
384
485

После знакомства с заявленными характеристиками блока питания перечислим разъемы для подключения комплектующих и измерим длину проводов, подходящих к последним.

Длина проводов у данного БП следующая:

  • до основного разъема ATX – 51 см
  • до разъема ATX12V – 54 см
  • до разъема 8 pin PCI-E 2.0 VGA Power Connector – 54 см
  • до разъема SATA Power Connector – 51 см плюс 15 см до второго такого же разъема
  • до разъема Peripheral Connector (молекс) – 54 см, плюс 15 см до второго такого же разъема, плюс еще 15 см до разъема питания FDD
  • до разъема Peripheral Connector (молекс) – 54 см, плюс 15 см до второго такого же разъема, плюс еще 15 см до разъема питания FDD

Наименование разъема
Количество коннекторов

24 pin Main Power Connector
1 (разборный)
4 pin 12V Power Connector
1
8 pin SSI Processor Connector
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector
1 (разборный)
4 pin Peripheral Connector
4
15 pin Serial ATA Connector
2
4 pin Floppy Drive Connector
2

Количество разъемов, а также длина проводов до них будет достаточна для подавляющего большинства корпусов небольшого размера. Однако в высоких корпусах  или при желании подключить большое количество накопителей и разнообразных комплектующих, количества разъемов и длины проводов может оказаться недостаточно.

Также стоит отметить, что Floston LXFP-500W является первым блоком питания с восьмиконтактым разъемом PCI-E 2.0 VGA Power Connector из числа попавших к нам.

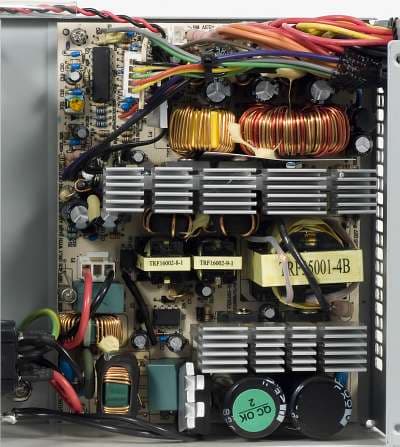

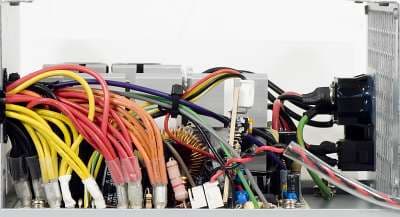

Во входном выпрямителе установлены конденсаторы JunFu емкостью 1000мкФ (200В), рассчитанные на максимальную температуру 85 градусов по шкале Цельсия. К входной диодной сборке прикручен радиатор толщиной 5 мм.

Мощность входного выпрямителя рассчитана на мощность, примерно 500 Вт.

Толщина радиаторов ключевых транзисторов и выходных диодных сборок составляет примерно 5 мм.

Для проверки качества выдаваемого напряжения в качестве нагрузки используется стандартный стенд для тестирования корпусов формата ATX.

  • процессор Pentium D 805 2.66 GHz;
  • кулер Zalman CNPS9500;
  • системная плата ASUSTek P5B-E;
  • видеокарта MSI GeForce 6800 GT;
  • оперативная память Corsair DDR2 533 МГц, 2048 МБ;
  • жесткий диск Seagate 160 ГБ SATA2.

Тестирование проводилось в трех режимах:

  • Min_Power — фоновый режим (100 Вт);
  • PRIME95 — полная загрузка процессора (163 Вт);
  • Max_Power — максимальное энергопотребление с использованием ATI Tool (3D View) и Prime95 (188 Вт).



В ходе тестирования максимальное значение напряжения 5V было зарегистрировано на уровне 5,234 В, что превышает номинал на 4,68 процента. Данное значение находится вблизи допустимой максимальной границы, составляющей 5,25В.

В ходе тестирования минимальное значение напряжения 5V было зарегистрировано на уровне 5,202В, что превышает номинал на 4,04 процента.

В целом напряжение на данной линии можно охарактеризовать, как стабильное, но сильно завышенное.

В ходе тестирования максимальное значение напряжения 12V было зарегистрировано на уровне 12,256В, что превышает номинал на 2,13 процента. Минимальное значение напряжения 12V было зарегистрировано на уровне 12,18В, что превышает номинал 1,5 процента.

Значение напряжения 12V находится в пределах трехпроцентного отклонения от номинала, что для комплектного блока питания можно считать весьма неплохим показателем. Также оно мало зависит от нагрузки и достаточно стабильно.

Уровень шума от блока питания можно оценить, как находящийся на уровне ниже среднего.

Допустимость использования данного блока питания в каждом случае нужно решать отдельно, в связи с сильно завышенным значением напряжения 5V.

Блок питания iPower 350 DR-8360BTX из корпуса V-Tech 107 МБ

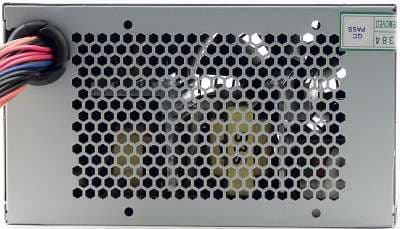

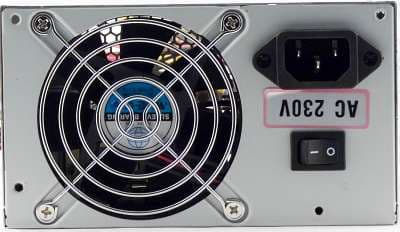

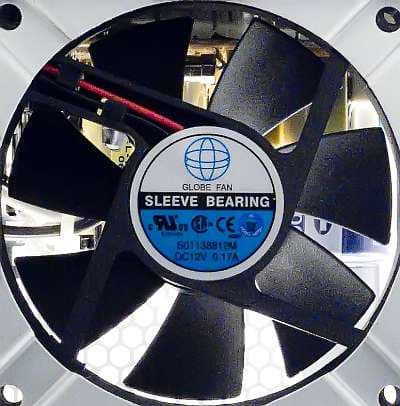

Корпус блока питания выполнен из стали, на внешней стенке установлен вытяжной вентилятор на основе подшипника скольжения Globe Fan S01138812M (0,17А) с максимальной скоростью вращения 2500 оборотов в минуту, а также выключатель сетевого питания. На противоположной стороне размещено достаточно большое по площади вентиляционное отверстие, закрытое решеткой. Других вентиляционных отверстий на корпусе БП нет, что должно положительно сказаться на аэродинамике воздушного потока, идущего через БП.

В монтажном отверстии для вывода проводов установлена пластиковая прокладка, предохраняющая изоляцию проводов от повреждения.



Рассмотрим заявленные производителем характеристики блока питания. В маркировке модели присутствует число 350, однако, имеется и явное указание общей максимальной мощности основных каналов БП, но при этом отсутствует явное указание значения максимальных мощностей шины 12V.

Полноценно сравнить указанные значения с параметрами типовых блоков питания из Power Supply Design Guide for Desktop Platform, к сожалению, не получится, так как не указан один из основных параметров — мощность шины 12V. Если просто просуммировать мощности, указанные для каналов 12V1 и 12V2, то получим значение, сравнимое с мощностью 350 Вт типового БП, но в реальности данный параметр может не соответствовать действительности.


Наименование
блока питания
Максимальный ток, А
Максимальная мощность, Вт
3,3V
5V
12V1
12V2
12V3
12V4
3,3&5V
12V
Общая

ATX12V ver, 2,3 180W
13
14
10
80
120
175
ATX12V ver, 2,3 220W
13
14
14
80
168
215
ATX12V ver, 2,3 270W
19
15
17
97
204
265
ATX12V ver, 2,3 300W
21
15
11
8
103
216
295
ATX12V ver, 2,3 350W
21
15
11
14
103
264
345
iPower 350 DR-8360BTX
20
12
10
13
120
276(?)
335
ATX12V ver, 2,3 400W
24
15
17
14
120
300
395
ATX12V ver, 2,3 450W
24
15
17
16
120
360
445

После знакомства с заявленными характеристиками блока питания перечислим разъемы для подключения комплектующих и измерим длину проводов, подходящих к последним.

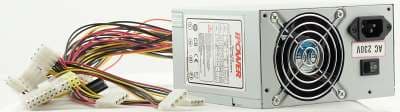

Длина проводов у данного БП следующая:

  • до основного разъема ATX – 40 см;
  • до разъема ATX12V – 40 см;
  • до разъема SATA Power Connector – 40 см;
  • до разъема Peripheral Connector (молекс) – 40 см, плюс 15 см до второго такого же разъема, плюс еще 15 см до разъема питания FDD;
  • до разъема Peripheral Connector (молекс) – 40 см, плюс 15 см до второго такого же разъема, плюс еще 15 см до разъема питания FDD;
  • до разъема Peripheral Connector (молекс) – 40 см, плюс 15 см до второго такого же разъема.

Наименование разъема
Количество коннекторов

24 pin Main Power Connector
1 (разборный)
4 pin 12V Power Connector
1
8 pin SSI Processor Connector
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector
4 pin Peripheral Connector
6
15 pin Serial ATA Connector
1
4 pin Floppy Drive Connector
2

Длины проводов и количества разъемов достаточно для бюджетного системного блока, собранного в небольшом корпусе. Однако для полного комплекта не хватает разъема для питания видеокарт 6 pin PCI-E 1.0 VGA Power Connector и второго разъема для питания SATA устройств.

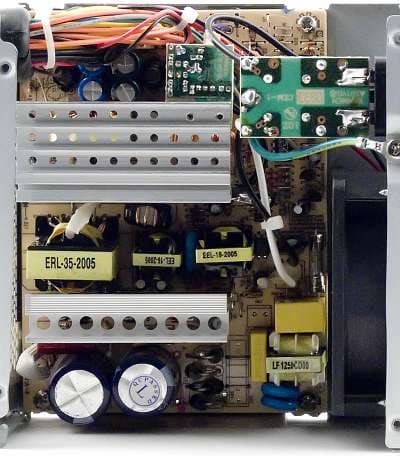

Во входном выпрямителе установлены два конденсатора емкостью 470 мкФ (200 В), рассчитанные на максимальную температуру 85 градусов. Модуль коррекции коэффициента мощности отсутствует, номинальное значение входного напряжения составляет 220 В.

Мощность входного выпрямителя рассчитана примерно на 235 Вт.

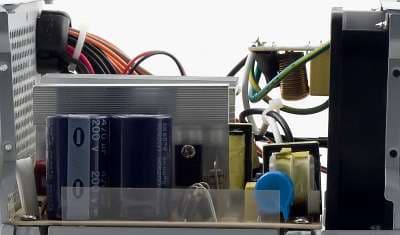

Толщина радиаторов диодных сборок и ключевых транзисторов составляет около 2 мм.

Вентилятор подключен при помощи двухконтактного разъема к схеме термоконтроля, расположенной на плате, прикрученной к радиатору диодных сборок.

Для проверки качества выдаваемого напряжения в качестве нагрузки используется стандартный стенд для тестирования корпусов формата ATX.

  • процессор Pentium D 805 2,66 ГГц;
  • кулер Zalman CNPS9500;
  • системная плата ASUSTek P5B-E;
  • видеокарта MSI GeForce 6800 GT;
  • оперативная память Corsair DDR2 533 МГц, 2048 МБ;
  • жесткий диск Seagate 160 ГБ SATA2.

Тестирование проводилось в трех режимах:

  • Min_Power — фоновый режим (100 Вт);
  • PRIME95 — полная загрузка процессора (163 Вт);
  • Max_Power — максимальное энергопотребление с использованием ATI Tool (3D View) и Prime95 (188 Вт).


В ходе тестирования минимальное значение напряжения 5V составило 5,092 В, что превышает номинал на 1,84 процента, максимальное значение составило 5,133 В, что превышает номинал на 2,66 процента. Значение напряжения находится в пределах трехпроцентного отклонения, что весьма неплохо.

В ходе тестирования минимальное значение напряжения 12V составило 11,925 В, что ниже номинала на 0,625 процента, максимальное значение составило 12,034 В, что превышает номинал на 0,28 процента. Значение напряжения находится в пределах однопроцентного отклонения, что является достаточно хорошим показателем.

Зависимость выходных напряжений от мощности нагрузки на выходе БП также весьма небольшая.

Шум от блока питания изменяется в достаточно широких пределах от низкого до выше среднего уровня, в зависимости от температуры внутри корпуса. Совместно с данным БП рекомендуется устанавливать в корпус вытяжной вентилятор.

Блок питания допустимо использовать для систем малой и, в некоторых случаях, средней мощности.
