Блок питания Chieftec BPS-650C2

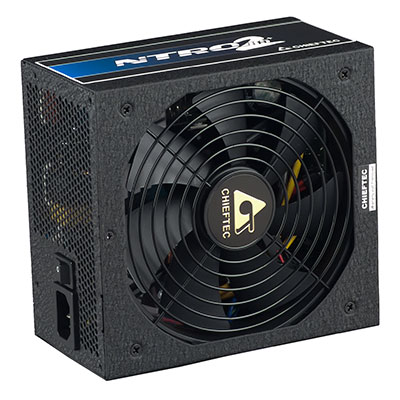

Внешний вид блока питания Chieftec BPS-650C2
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Обновление серии Nitro 85+ у компании Chieftec произошло достаточно неожиданно, так как с момента появления блоков питания с этим наименованием, которое объединяло около десятка моделей на нескольких платформах, прошло всего около двух лет. Хотя тенденция к повышению частоты смены модельных рядов в какой-то мере прослеживается достаточно отчетливо в данном секторе компьютерных комплектующих, но в основном касается розничных продуктов у производителей, ориентированных преимущественно на розничного частного покупателя.

В качестве обновления компания Chieftec представила пять моделей: BPS-550S2, BPS-650S2 и BPS-650C2, BPS-750C2, BPS-850C2. Первые две модели в этом списке даже визуально отличаются от остальных: цвет корпуса, типоразмер вентилятра, габаритные размеры — все это указывает на то, что перед нами обновление нижнего сегмента серии Nitro, тогда как остальные три модели, напротив, являются обновлением верхнего сегмента серии. Мы же познакомимся с блоком питания Chieftec BPS-650C2, который, как это следует из маркировки, имеет модульное подключение части проводов и выходную мощность около 650 Вт.

Упаковка блока питания Chieftec BPS-650C2

Упаковка и внешний вид блока питания претерпели минимальные изменения. Несколько поменялась цветовая гамма оформления коробки, а на корпусе блока питания появились большие наклейки в черно-синих тонах, что добавляет узнаваемости моделям.

А вот внутренности блока питания претерпели серьезные изменения. Если быть точным, то, скорее, даже не изменения, а замену, так как данная модель построена на совершенно новой для этой серии платформе — впрочем, производства все той же компании CWT. Для среднебюджетных решений платформа весьма прогрессивна: для каналов +3.3VDC и +5VDC используются отдельные DC—DC-преобразователи, которые подключены к основной линии +12VDC. Также стоит отметить использование синхронных выпрямителей на выходе линии +12VDC. Подобный набор технических решений обычно встречается в блоках питания стоимостью от 150 долларов. С другой стороны, нужно понимать, что любые технические решения не гарантируют высокий уровень потребительских качеств, которые мы и проанализируем в конце обзора после проведения инструментальных измерений.

Характеристики

Все необходимые параметры указаны на корпусе блока питания в полном объеме. Для мощности шины +12VDC заявлено значение 648 Вт. Данная величина находится между соответствующими значениями типовых блоков питания мощностью 650 и 700 Вт, соотношение мощности по шине +12VDC и полной мощности составляет 0,997, что является отличным показателем.

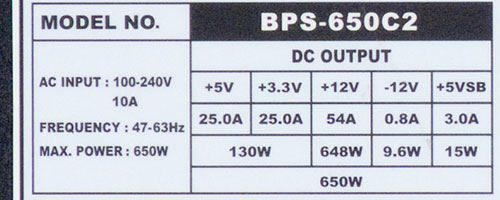

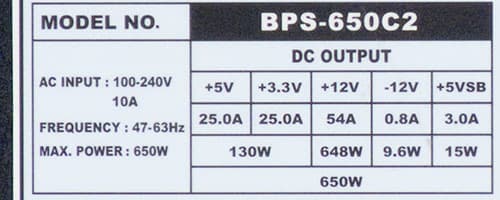

Характеристики блока питания Chieftec BPS-650C2

Длина проводов и количество разъемов

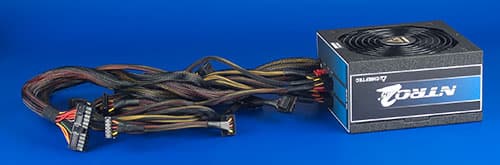

Провода и разъемы блока питания Chieftec BPS-650C2

Фиксированные
до основного разъема АТХ — 56 см
до процессорного разъема 8 pin SSI — 60 см
до процессорного разъема 8 pin SSI — 60 см
Модульные
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см
до первого разъема SATA Power Connector — 60 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до первого разъема SATA Power Connector — 60 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до разъема Peripheral Connector («молекс») — 60 см, плюс 15 см до второго такого же разъема, плюс еще 15 см до разъема питания FDD
до разъема Peripheral Connector («молекс») — 60 см, плюс 15 см до второго такого же разъема

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector2разборные
6 pin PCI-E 1.0 VGA Power Connectorнет
8 pin PCI-E 2.0 VGA Power Connector2разборные
4 pin Peripheral Connector4эргономичные
15 pin Serial ATA Connector6на 2 жгутах
4 pin Floppy Drive Connector1

У данного блока питания используется так называемая модульная система подключения проводов с разъемами для питания комплектующих внутри системного блока. Данная конструкция позволяет снять неиспользуемые жгуты проводов, высвободив побольше места и придав более аккуратный вид внутренностям системного блока.

Количество разъемов является вполне достаточным для системного блока среднего уровня, однако с учетом заявленной мощности хотелось бы видеть большее количество разъемов SATA Power — порядка 8 штук на трех жгутах. Также несколько излишним выглядит количество разъемов Peripheral Connector («молекс»).

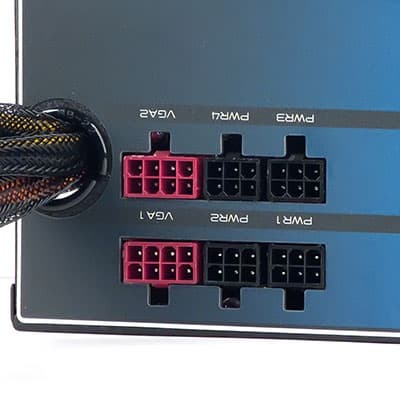

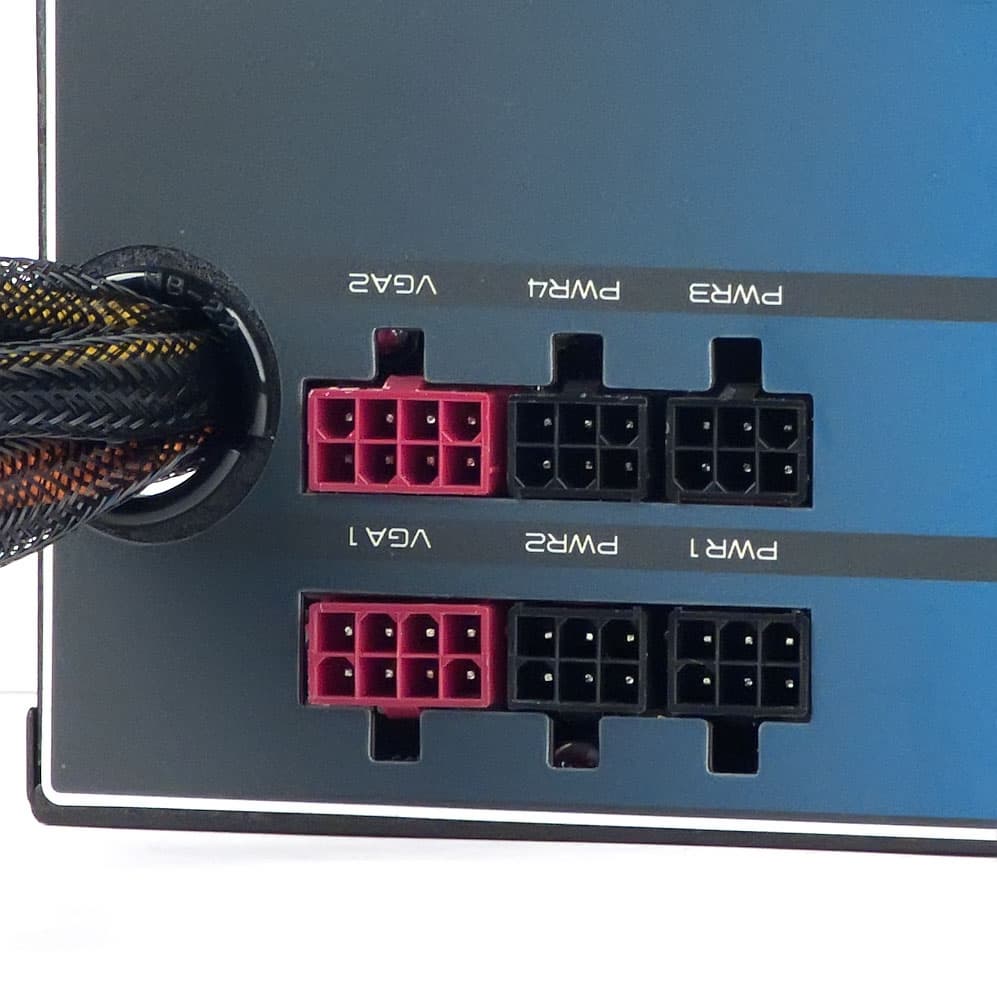

Ввод проводов в корпус

По поводу длины проводов до разъемов — она вполне стандартна для данной ценовой категории. Длина проводов до разъема питания процессора несколько увеличена относительно стандартных 50 сантиметров и составляет порядка 60 сантиметров. Такой длины будет достаточно для практически любого корпуса с верхним расположением блока питания, также ее будет достаточно практически для всех корпусов типоразмера miditower с нижним расположением блока питания, но для корпусов типоразмера full tower и более габаритных с нижним расположением блока питания длина проводов до разъема питания процессора может оказаться недостаточной.

Система охлаждения

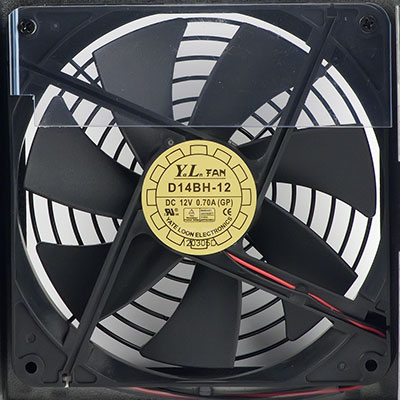

Вентилятор блока питания Chieftec BPS-650C2

В блоке питания установлен вентилятор типоразмера 140 мм — D14BH-12, имеющий, по данным производителя, максимальную скорость вращения 2800 оборотов в минуту. Вентилятор основан на подшипнике качения, что должно положительно сказаться на сроке его службы. Произведен вентилятор компанией Yate Loon Electronics. Раннее мы наблюдали точно такой же вентилятор у модели BPS-550C.

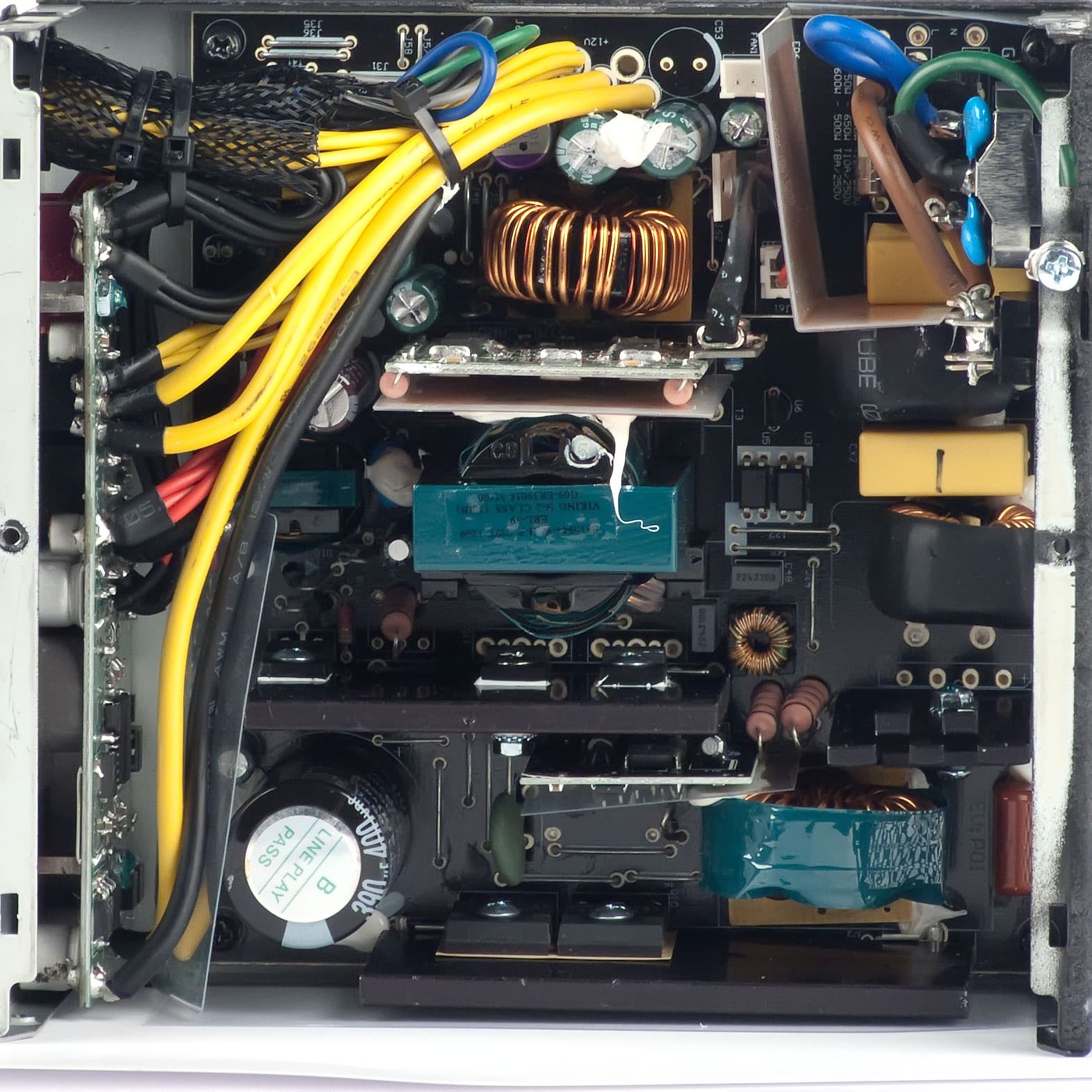

Вид платы блока питания Chieftec BPS-650C2

Весьма интересно размещены элементы во внутреннем объеме блока питания. Элементы корректора коэффициента мощности и основного инвертора размещены на вполне стандартных радиаторах, представляющих собой пластины без оребрения толщиной около 6 мм, а вот транзисторы синхронного выпрямителя располагаются на дочерней плате, установленной вертикально, и не имеют дополнительного теплоотвода. DC—DC-конверторы напряжений +3.3VDC и +5VDC также не заметны на первый взгляд — они расположены на дополнительной плате с разъемами. Благодаря такой компоновке образуется достаточно много свободного места во внутреннем объеме блока питания, что снижает сопротивление воздушному потоку от вентилятора и обеспечивает более эффективное охлаждение компонентов. Этой цели служит и использование уменьшенного количества проводов для внутреннего подключения в цепи +12VDC, но провода при этом имеют увеличенное сечение. Такое простое решение хоть и лежит на поверхности, но встречается нам впервые.

Тестирование блока питания

Работа на максимальной мощности

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности в течение 20 минут. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, значения напряжений имеют небольшие отклонения от номинала.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны (по оси абсцисс). В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах 3% параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала
Отклонения по линии +3,3 VDC

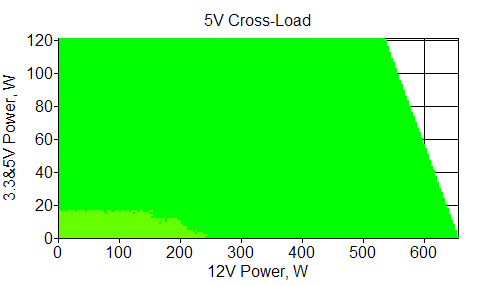

Отклонения по линии +5 VDC

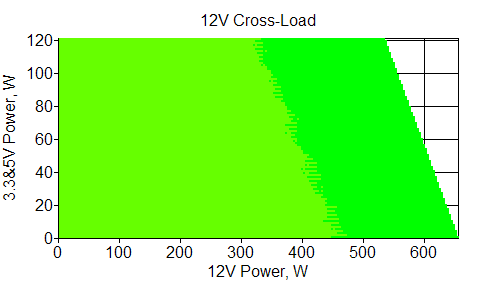

Отклонения по линии +12 VDC

У данной модели во всем протестированном диапазоне мощности отсутствуют отклонения свыше пяти процентов. Более того, во всем диапазоне измеренным значениям напряжений удалось уложиться в два процента отклонений, что можно считать очень хорошим показателем.

При типичном распределении мощности по каналам выходные параметры блока питания тем более находятся на очень хорошем уровне.

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им, и в расчете коэффициента полезного действия и коэффициента мощности.

Согласно нашим измерениям, КПД данного БП достигает значения свыше 88 процентов при мощности нагрузки 300 Вт, находясь на уровне выше 86 процентов при работе в диапазоне мощности от 200 до 650 ватт КПД. Одновременно с этим, КПД на мощности 50 Вт составил около 72 процентов, на мощности 35 Вт — около 64 процентов. В целом, продемонстрирован неплохой показатель для современных блоков питания подобной мощности и равнозначной стоимости, хотя КПД на малой мощности достаточно низкий. В то же время, при типичных нагрузках уровень КПД находится на хорошем уровне.

График рассеиваемой мощности представляет собой относительно плавную линию с двумя наиболее заметными точками изгиба: после 300 Вт и после 500 Вт, что говорит об увеличении значения приращения рассеиваемой мощности.

С точки зрения эффективности преобразования, наиболее оптимальный диапазон эксплуатации данной модели составляет от 50 до 500 Вт.

Измерение уровня шума

При подготовке данного материала мы продолжили использовать новую методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-ЭКО, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Данная модель имеет средний уровень шума в диапазоне до 350 Вт включительно при условии расположения БП в ближнем поле. При более значительном удалении — например, размещении под столом в корпусе с нижним расположением БП — такой шум можно будет трактовать как находящийся на уровне ниже среднего. В дневное время суток в жилом помещении источник с подобным уровнем шума будет не слишком заметен, особенно на расстоянии метра и более, в офисном помещении он будет малозаметен, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное же время суток источник с таким уровнем шума будет хорошо заметен, спать рядом будет затруднительно.

На мощности в 500 Вт блок питания приближается к отметке в 50 дБА, а при нагрузке в 650 Вт ее преодолевает. Шум на такой мощности можно охарактеризовать как достаточно высокий. Находиться в ближнем поле от такого источника шума долговременно уже некомфортно даже в условиях офиса. При более значительном удалении такой источник все равно будет обращать на себя внимание, но раздражать станет уже в меньшей степени.

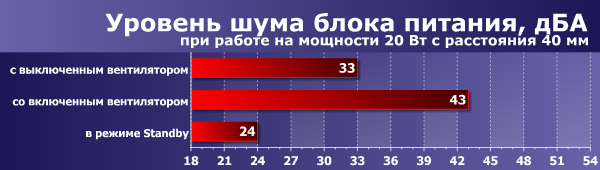

Для отдельной оценки шума, возникающего при работе электроники и вентилятора блока питания, мы также проводим измерение на минимальном расстоянии от корпуса блока питания как при работающем, так и при остановленном вентиляторе.

В режиме ожидания различимый на слух шум от работы электроники отсутствует.

В рабочем режиме при остановленном вентиляторе шум от электроники выше, но различим он только на очень близком расстоянии (менее 0,3 м) — на большем он никак не выделяется. Никаких призвуков, похожих на писк, у данного экземпляра отмечено не было.

Оценка потребительских качеств

По совокупности потребительских качеств, которые продемонстрировал протестированный блок питания, можно сделать вывод, что наиболее удачно данная модель сможет проявить свои достоинства в производительных системах с одной мощной видеокартой, но при условии, что к системе не предъявляется требование улучшенной акустической эргономики, особенно в высоконагруженных режимах.

Итоги

Из достоинств модели стоит отметить очень хорошие электрические характеристики и высокую нагрузочную способность по шине +12VDC. Акустическая эргономика при низкой и средней мощности находится на среднетипичном уровне, но при высокой нагрузке заметно ухудшается, что определенно уменьшает привлекательность набора потребительских качеств данной модели. И это, пожалуй, основной недостаток Chieftec BPS-650C2 — остальные параметры находятся на вполне адекватном среднем уровне.


Средняя текущая цена (количество предложений)
Блок питания Chieftec BPS-650C2
Н/Д(0)


Блок питания Chieftec BPS-650C2 предоставлен на тестирование производителем
