Обзор ИБП Microlab, ИБП, UPS, UPS-650M, UPS-650GP и UPS-1000SF


На сей раз для обзора нам были предоставлены ИБП Microlab, модели UPS-650M, UPS-650GP и UPS-1000SF.

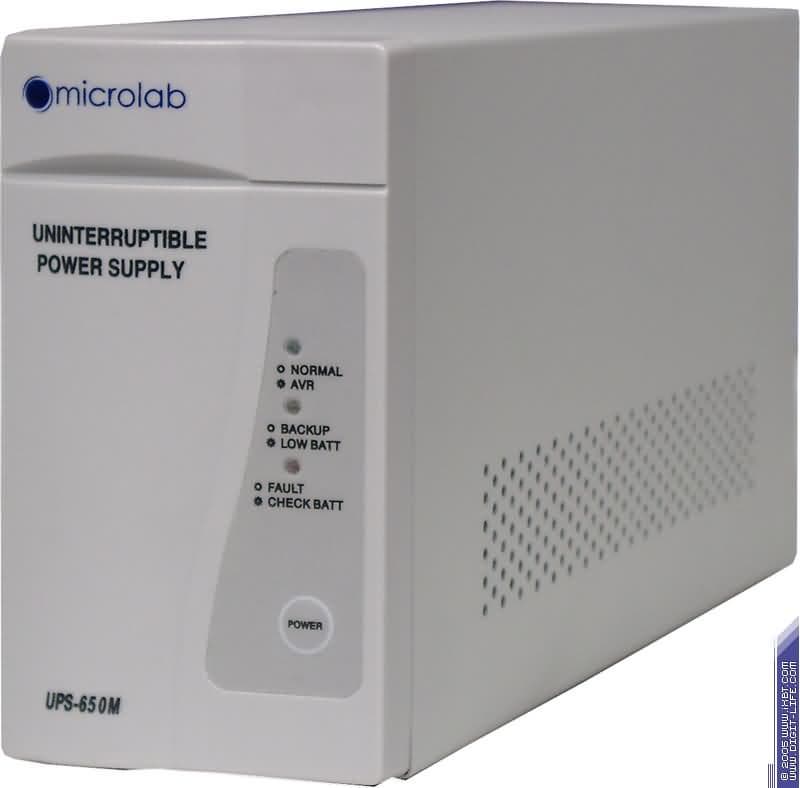

UPS-650M

Комплект поставки

В комплект поставки источника входят: кабель для подключения устройства к ПК для управления (разъем — RS-232C), один шнур для подключения к ИБП нагрузки, шнур для подключения к питающей сети самого ИБП, телефонный кабель — для подключения к ИБП модемов/телефонов, компакт-диск с управляющим ПО, руководство пользователя.

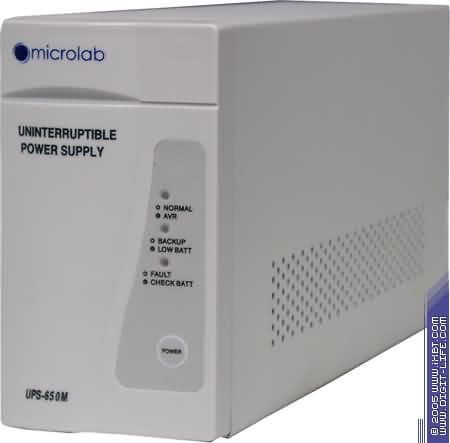

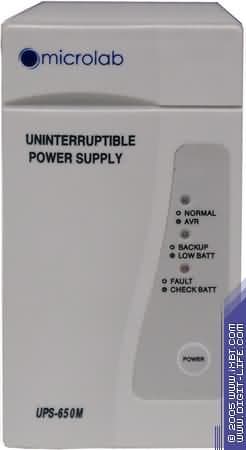

Передняя панель

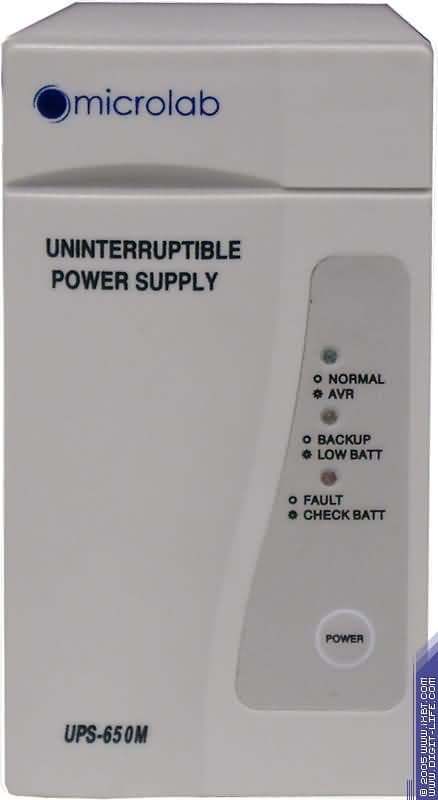

На передней панели выполнены — кнопка включения/выключения устройства, а также блок светодиодных индикаторов, отражающих режим работы ИБП: неисправность аккумулятора, режим работы от аккумулятора/разряд батареи и индикатор входного напряжения: норма/работа преобразователя (пониженное или повышенное напряжение).

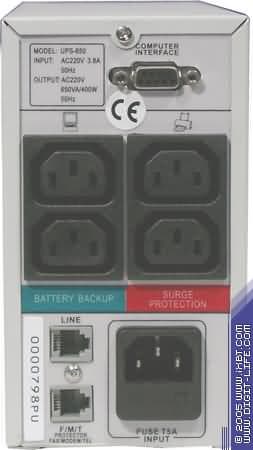

Задняя панель

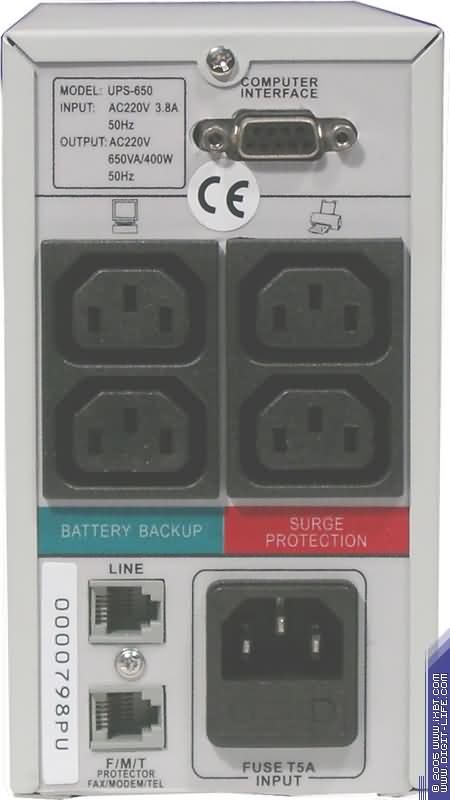

На задней панели — стандартный набор разъемов: две розетки для подключения оборудования с запиткой от аккумулятора, два разъема подключения оборудования без запитки от аккумулятора (только с гашением скачков напряжения), розетка подключения ИБП к сети, пара разъемов RJ-11 (вход и выход для подключения телефона/модема), интерфейс коммуникационного порта.



Управляющее ПО

В комплекте с ИБП поставляется ПО Upsilon 2000, известное по ИБП Inelt и N-Power, разводка контактов управляющего шнура аналогична разводке названных моделей.

Измерения

При проведении тестирования использовалось оборудование:

  • Мультиметр Protek-506
  • Мультиметр Sinometer VC980
  • Осциллограф DS-1150 со штатными щупами TP-6060
  • Осциллограф C1-65A со штатным щупом (входная емкость — 10 пФ, сопротивление — 1 МОм, коэффициент деления 1:10)
  • В качестве нагрузки использовался блок проволочных резисторов ПЭВР-50 с тремя плечами нагрузки и тестовый стенд P-IIIS, 256 Мб DDR SDRAM, 20 Гб жесткий диск, видеокарта — Riva TNT2 Pro, блок питания ПК — ASUS-A30F

Измерение каждого напряжения проводилось 5 раз, в результатах указаны средние значения по 5 сериям испытаний. Замеры напряжений проводились Protek 506 [в диапазоне измерения переменного напряжения до 400 В он имеет разрешение 0,1 В, погрешность — 1,5% + 5 емр, частота от 50 Гц до 500 Гц], что следует учитывать при рассмотрении табличных данных.

ИБП имеет по одной ступени повышения и понижения напряжения, первая ступень повышения напряжения начинается, когда входное напряжение было понижено до 198,0 В, при этом выходное напряжение, уходящее на нагрузку, составляло 220,7 В. При повышении напряжения до 208,4 В блок автоматической регулировки отключился, при этом на нагрузку уходило 208,0 В. При повышении входного напряжения блок AVR включился при входном напряжении 239,8 В (первая фаза понижения входного напряжения), при этом выходное напряжение ИБП составляло 208,5 В. Автоматическая регулировка прекратилась при понижении входного напряжения до 225,8 В, при этом напряжение, уходящее на нагрузку, составляло 225,6 В. При понижении входного напряжения до 168,1 В выходное напряжение ИБП составило 186,2 В, и устройство перешло на питание нагрузки от аккумулятора; отключение аккумулятора и переход на питание нагрузки от линии напрямую произошло при 178,2 В — при этом выходное напряжение, уходящее на нагрузку, составляло 197,5 В.

Входное напряжение (В) Выходное напряжение (В)
220,3 219,9
198,0 220,7
208,4 208
168,1 186,2
178,2 197,5
239,8 208,5
225,8 225,6
243,0 212,0

После зарядки аккумулятора на 100% при 100% нагрузке ИБП проработал в автономном режиме 1 минуту 37 сек, после чего на зарядку аккумулятора потребовалось 8 часов 17 минут.

До изучения формы напряжения была проведена калибровка щупов, эталонный сигнал — 1 КГц, 1 Vp-p, форма — меандр:

Нагрузка на ИБП составляла 100% — 400 Вт в данном случае.


Выходное напряжение ИБП (входное напряжение — 220 В, выходное напряжение — 220 В, 5 мс/дел.)


Выходное напряжение ИБП (входное напряжение — 0 В, выходное напряжение — 218 В, 5 мс/дел.)

Что касается заваленных пиков на первой осциллограмме. Такова форма напряжения в питающей сети лаборатории, ИБП при питании нагрузки «напрямую» не производит коррекции, соответственно, форма выходного напряжения ИБП совпадает с формой напряжения в питающей сети — в данном случае приводить два одинаковых графика смысла нет.

Паспортные данные ИБП

Выходная мощность 400 Вт/650 ВА
Входное напряжение (В) 220-240 В, 50 Гц
Выходное напряжение (В) 220-240 В, 50 Гц
Аккумулятор Кислотно-свинцовый, необслуживаемый, 12 В 7Ач
Время зарядки 8-10 часов
Уровень шума менее 40 дБа
Время переключения до 10 мс включая время идентификации
Масса 6,8 кг
Габариты 85x330x150 мм

Перейдем к рассмотрению второй 400 Вт модели ИБП, отличающейся от описанной исключительно конструктивно.

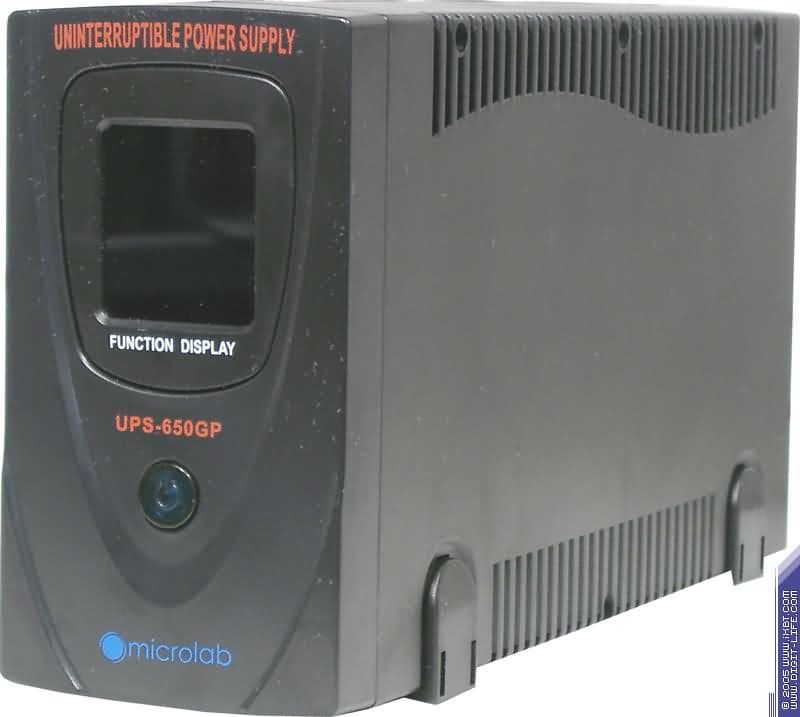

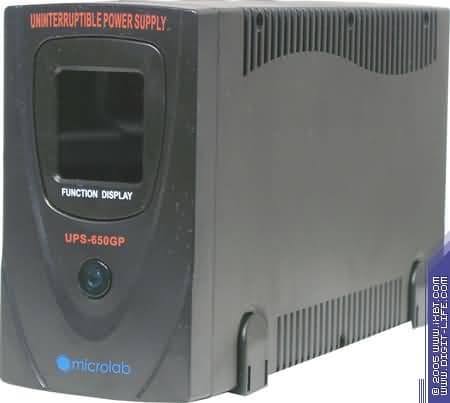

UPS-650GP

Комплект поставки

В комплект поставки источника входят: кабель для подключения устройства к ПК для управления (разъем — RS-232C), один кабель для подключения к ИБП нагрузки, телефонный кабель — для подключения к ИБП модемов/телефонов, компакт-диск с управляющим ПО, руководство пользователя.

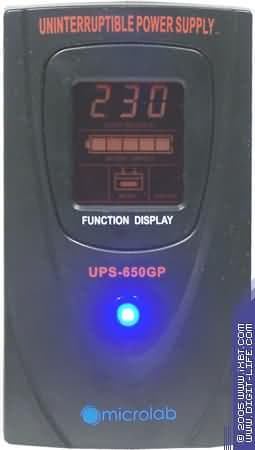

Передняя панель

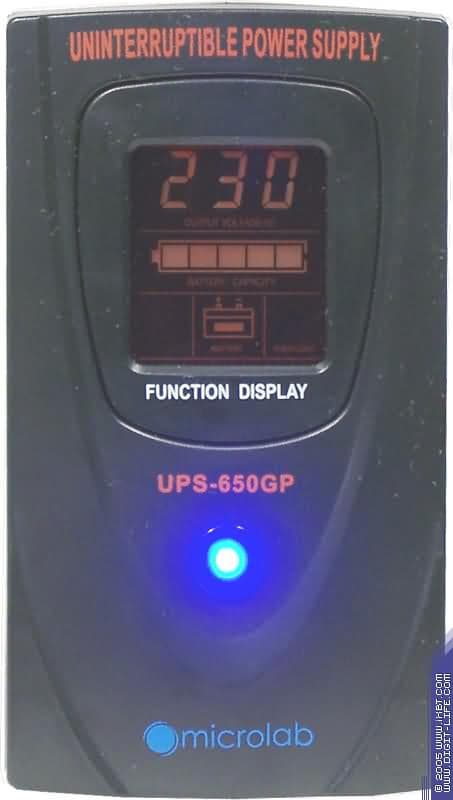

На передней панели выполнены: кнопка включения/выключения устройства, а также ЖК-экран, поворачиваемый по вертикали. Забегая вперед, хотелось бы отметить, что если ИБП не будет располагаться примерно на уровне глаз, то пользы от возможности наклона дисплея мало: уж слишком невелик угол, и, например, если ИБП расположен на системном блоке, стоящем под столом, его явно не хватает для четкого восприятия отображаемой информации. Хотя, я, вероятно, излишне придирчив — на самом деле компаний, поставляющих на российский рынок ИБП с ЖК-дисплеями не так уж много (разумеется, если говорить о решениях мощностью 400 Вт). На память первой приходит Powercom, но и продаются ИБП этой компании по совсем другой цене — так что придирка больше напоминает фразу о том, что у кого-то жемчуг мелкий ,) а у кого-то ведь и того нет.

Параметры, отображаемые на экране, стандартны: выходное напряжение, уровень заряда аккумуляторной батареи (5-секционный), индикатор перегрузки, индикатор работы ИБП от аккумулятора, индикатор входного напряжения (выполнен в виде смайлика).

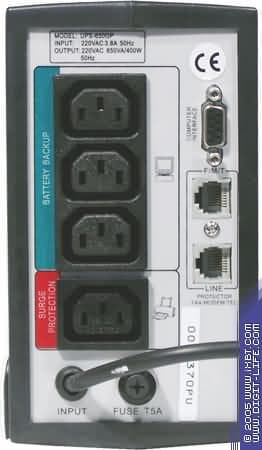

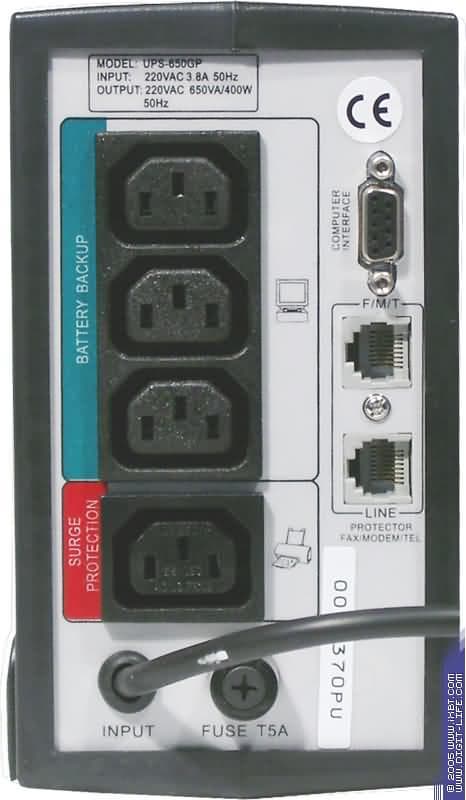

Задняя панель

На задней панели — стандартный набор разъемов: три розетки для подключения оборудования с запиткой от аккумулятора, разъем подключения оборудования без запитки от аккумулятора (только с гашением скачков напряжения), пара разъемов RJ-45, крышка отсека предохранителя, интерфейс коммуникационного порта. Источник не имеет гнезда для подключения к сети питания, поскольку оснащен фиксированным проводом питания



Управляющее ПО

В комплекте с ИБП поставляется ПО Upsilon 2000, известное по ИБП Inelt и N-Power, разводка контактов управляющего шнура аналогична разводке названных моделей.

Измерения

ИБП имеет по одной ступени повышения и понижения напряжения, первая ступень повышения начинается, когда входное напряжение понижается до 209,9 В, при этом выходное напряжение, уходящее на нагрузку, составляет 231,2 В. При повышении напряжения до 218,6 В блок автоматической регулировки отключился, при этом на нагрузку уходило 218,5 В. Уточнить начало первой ступени понижения входного напряжения не удалось, так, при входном напряжении 243,2 В на нагрузку с ИБП уходило 239,8 В. При понижении входного напряжения до 180,9 В выходное напряжение ИБП составило 192,9 В, и устройство перешло на питание нагрузки от аккумулятора; отключение аккумулятора и переход на питание нагрузки от линии напрямую произошло при 191,9 В — при этом выходное напряжение, уходящее на нагрузку, составляло 210,9 В.

Входное напряжение (В) Выходное напряжение (В)
220,2 219,2
209,9 231,2
218,6 218,5
180,9 192,9
191,9 210,9
243,2 239,8

После зарядки аккумулятора на 100% при 100% нагрузке ИБП проработал в автономном режиме 2 минуты 15 сек, после чего на зарядку аккумулятора потребовалось 7 часов 43 минуты.

Нагрузим ИБП на 100% — 400 Вт.


Выходное напряжение ИБП (входное напряжение — 220 В, выходное напряжение — 220 В, 5 мс/дел.)


Выходное напряжение ИБП (входное напряжение — 0 В, выходное напряжение — 218 В, 5 мс/дел.)

Паспортные данные ИБП

Выходная мощность 400 Вт/650 ВА
Входное напряжение (В) 220-240 В, 50 Гц
Выходное напряжение (В) 220-240 В, 50 Гц
Аккумулятор Кислотно-свинцовый, необслуживаемый, 12 В 7Ач
Время зарядки 8-10 часов
Уровень шума менее 40 дБа
Время переключения до 10 мс включая время идентификации
Масса 6,8 кг
Габариты 95x330x170 мм

Напоследок рассмотрим онлайновый источник бесперебойного питания, UPS-1000SF.

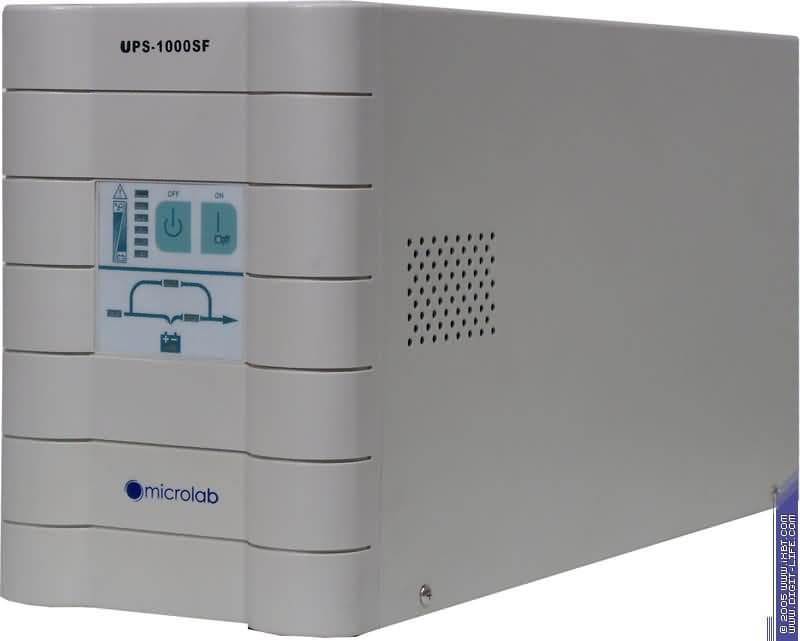

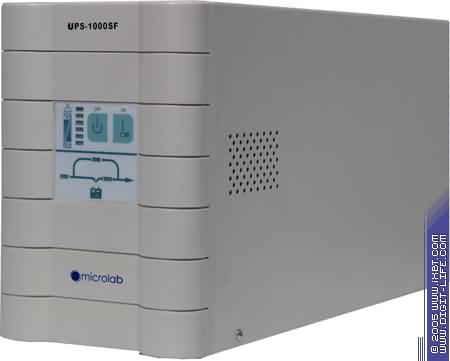

UPS-1000SF

Комплект поставки

В комплект поставки источника входят: кабель для подключения устройства к ПК для управления (разъем — RS-232C), провод для подключения ИБП к сети, компакт-диск с управляющим ПО, руководство пользователя.

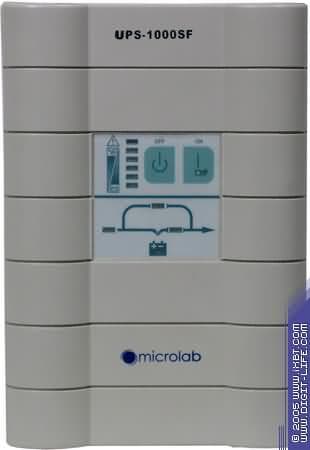

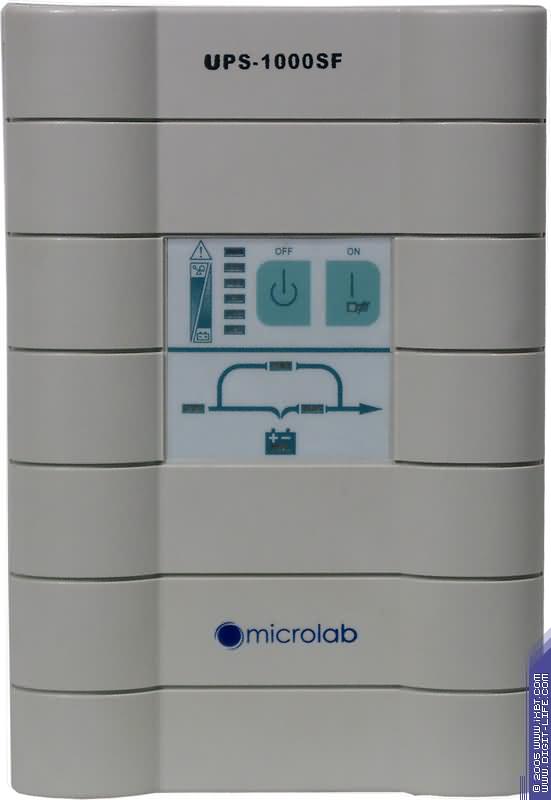

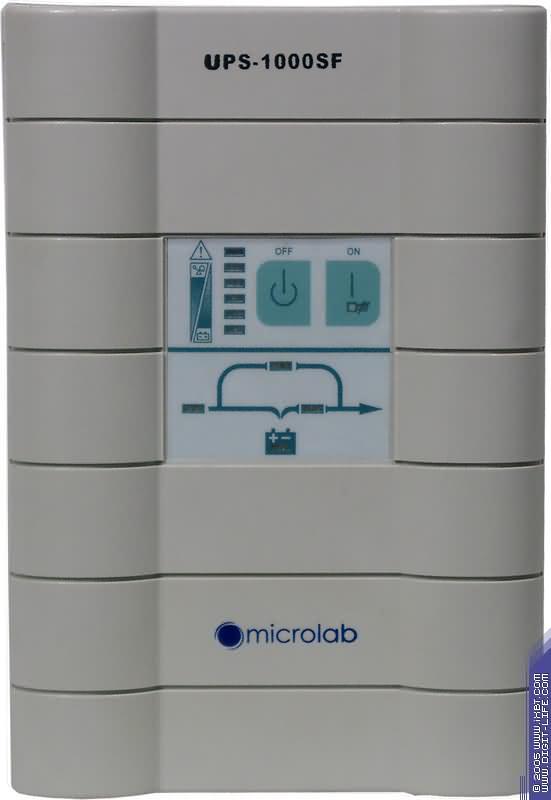

Передняя панель

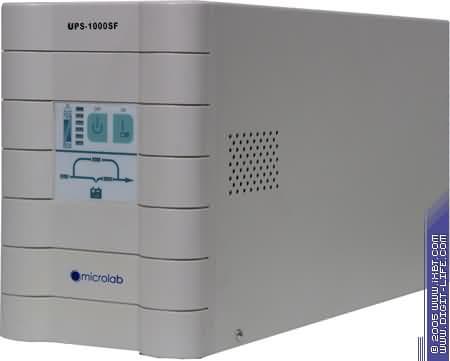

На передней панели выполнены: кнопка включения/выключения устройства, 6-позиционный индикатор заряда аккумулятора, индикатор перегрузки, стилизованный индикатор работы ИБП от аккумулятора/от сети/bypass. Видом передней панели данный ИБП очень сильно напоминает Centralion Titan 1K.

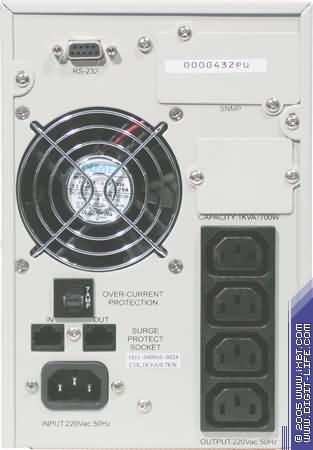

Задняя панель

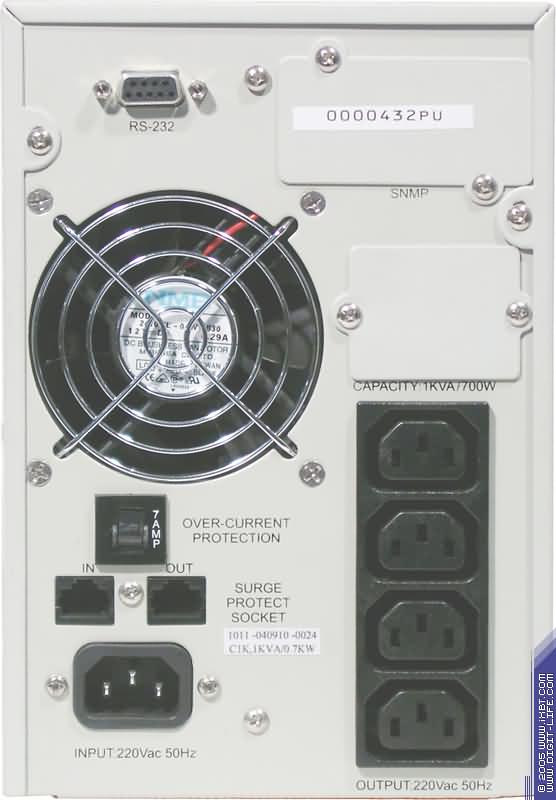

На задней панели — четыре розетки для подключения оборудования с запиткой от аккумулятора, разъем для подключения ИБП к питающей сети, пара разъемов RJ-45 (вход и выход для подключения сетевого оборудования), прерыватель, интерфейс коммуникационного порта, крышка отсека SNMP-блока, крышка отсека подключения дополнительного аккумулятора, вентиляционная решетка блока охлаждения.



Управляющее ПО

В комплекте с ИБП поставляется ПО Upsilon 2000, известное по ИБП Inelt и N-Power, разводка контактов управляющего шнура аналогична разводке названных моделей.

Измерения

ИБП в силу конструктивных особенностей не имеет четко выраженных ступеней повышения или понижения выходного напряжения, во всем диапазоне замеренных входных напряжений (от 147,5 до 242,5 В) на выходе устройство давало 220 В. При понижении входного напряжения до 147,5 В выходное напряжение ИБП составило 219,8 В, и устройство перешло на питание нагрузки от аккумулятора; отключение аккумулятора и переход на питание нагрузки от линии напрямую произошло при повышении входного напряжения до 148,8 В — при этом выходное напряжение, уходящее на нагрузку, составляло 220,1 В.

Входное напряжение (В) Выходное напряжение (В)
220,3 220,1
147,5 219,8
148,8 220,1
242,5 221,1

После зарядки аккумулятора на 100% при 100% нагрузке ИБП проработал в автономном режиме 14 минут 04 сек, после чего на зарядку аккумулятора потребовалось 8 часов 35 минут.


Выходное напряжение ИБП (входное напряжение — 0 В, выходное напряжение — 220 В, 5 мс/дел). Устройство исправило обрезанные пики питающей сети.

Паспортные данные ИБП

Выходная мощность 700 Вт/1000 ВА
Входное напряжение (В) 160-276 В, до 6 А, 50-60 Гц±5%
Выходное напряжение (В) 220 В±3%, 4,5 А, 50 Гц±0,5%
Аккумулятор Кислотно-свинцовый, необслуживаемый, 12 В 7Ач, 3 штуки
Время зарядки 8-10 часов
Уровень шума н/д
Время переключения 2 мс
Масса 13,5 кг
Габариты 145x405x220 мм

Выводы

ИБП UPS-650M/GP могут быть рекомендованы к использованию в условиях, где напряжение питающей сети не выходит за пределы, установленные ГОСТ (напряжение питания сети для оборудования может колебаться в пределах 220 В±10%, то есть, от 198 до 242 В), при этом — только в бытовых условиях, где к питающей сети не подключаются агрегаты с высоким энергопотреблением и отдающие в питающую сеть большое количество помех (сварочные аппараты, ДГУ, галогенные лампы дневного света с запиткой через трансформаторы), а также в условиях с резкими перепадами напряжения в сети (заводские помещения, промзоны, места проведения электросварочных работ).

Допускается использование данных ИБП в условиях постоянного пониженного напряжения (не ниже 170 В)

ИБП могут использоваться для защиты некритичного оборудования, не связанного с обработкой важной информации — впрочем, модели такой мощности и позиционируются как решения для домашних ПК, где ценность хранящейся информации несоизмеримо меньше ценности информации, скажем, на предприятии. Кроме того, к ИБП не рекомендуется подключать оборудование, не предназначенное для этого, а также оборудование, для которого критичным является форма сигнала питающего напряжения.

По своим характеристикам ИБП аналогичны моделям начального уровня, представленным на рынке на сегодняшний день.

Что касается модели UPS 1000SF, то эта модель вполне может использоваться для обеспечения питанием небольших серверов предприятий, а также для подключения к нему оборудования, для которого форма напряжения является критичной. Если говорить о сферах применения, то этот продукт может найти достойное применение в компаниях малого и среднего бизнеса. Вполне работоспособным ИБП покажет себя и в условиях, где часты перепады напряжения и питающая сеть изобилует помехами — скажем, в депо (в свое время один из читателей, работающий в подобных условиях, прислал письмо, в котором сетовал на то, что после установки ИБП отключения компьютеров участились. Разумеется, это наблюдается в случае использования оффлайновых ИБП, которые неспособны выдержать не только включение, а, порой, и выключение электроэнергии в питающей сети — скачки напряжения при этом настолько сильны, что вызывают перегрузку ИБП).



ИБП Microlab предоставлены компанией Nevada
