Обзор мобильных аккумуляторов фирмы iconBIT

Четыре устройства с емкостью от 2,6 до 16 А·ч и разными вариантами выходных напряжений


На этот раз мы тестируем четыре устройства фирмы iconBIT. Функциональное назначение у них одно: это аккумуляторы, предназначенные для питания различных мобильных устройств, а различаются образцы емкостью, выходными токами и напряжениями, да еще комплектацией.

Ассортимент продукции фирмы не исчерпывается подобными устройствами (которых, кстати, гораздо больше четырех) — их, скорее, можно считать дополнениями к основным направлениям производства, среди которых планшетные компьютеры, медиацентры (один из которых в текущем году получил нашу награду «Original Design»), автомобильные видеорегистраторы, электронные книги и многое другое.

Пару слов об информационной поддержке. На сайте производителя есть страницы лишь на английском, немецком и голландском языках, а объем сведений по каждой модели минимальный: несколько фотографий и основные особенности. Собственно, аккумулятор — это не адронный коллайдер, но можно было хотя бы дать сведения о комплектации (для некоторых моделей какие-то выводы об аксессуарах можно сделать по фотографиям, но далеко не полные). Есть и ошибки в описании функций и возможностей, о которых мы скажем ниже.

Отметим еще: на упаковке всех образцов есть сведения на русском языке, а в комплекте есть русскоязычное руководство.

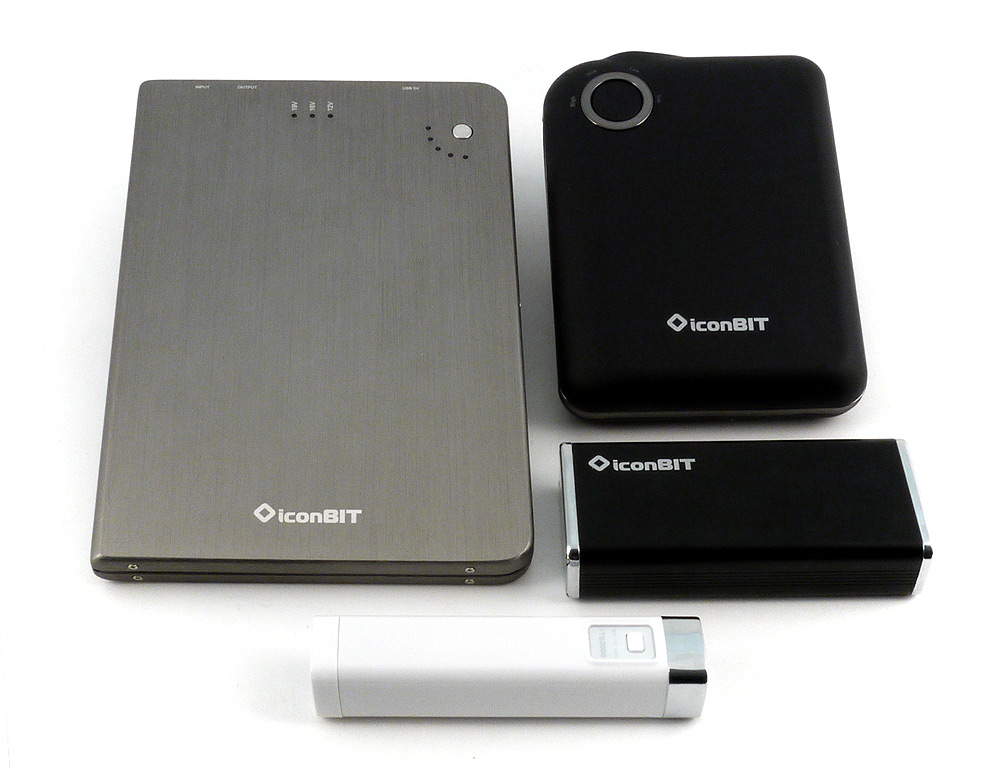

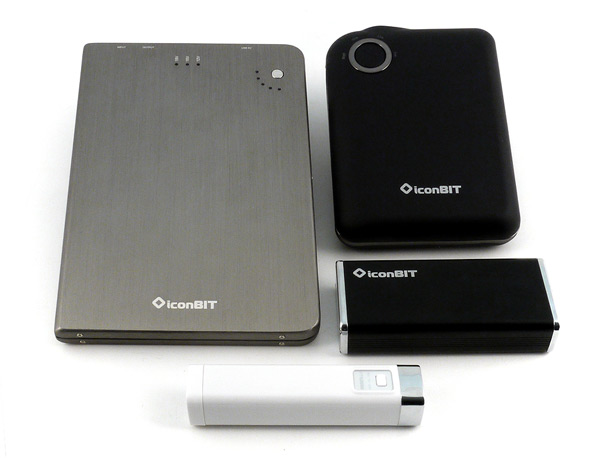

Мобильные аккумуляторы iconBIT

У двух младших (по цене и размерам) моделей FTB2600LED и FTB7000DUO много общего. Прежде всего комплектация: обе снабжены одинаковыми чехольчиками-кисетами из бархатистого материала и пятью переходниками для подключения к различным устройствам — телефонам, навигаторам, игровым консолям и, конечно, остромодным iPhone/iPod (правда, набор переходников немного разный). Переходники подключаются к USB-выходу аккумулятора через комплектный удлинитель с витым кабелем, этот же удлинитель может быть использован для подключения входного разъема Micro-USB при зарядке самого аккумулятора от USB-порта (соответствующий переходник есть в комплекте). Удлинитель, в отличие от некоторых испытанных нами в предыдущих обзорах образцов, сделан вполне разумно: его кабель витой, а потому может менять длину от 15 до 30 см, да к тому же в некоторой степени амортизирует случайные рывки.

Тип аккумулятора не указан; по информации, полученной от производителя — это Li-pol. В связи с этим заметим: два важных параметра у обоих образцов в мануале на русском языке названы допустимыми диапазонами температур при зарядке и разрядке, хотя по-английски они звучат как «Operating temperature» и «Storage temperature». Мы воспользуемся собственным переводом:

  • диапазон рабочих температур: −10…+60 °С
  • диапазон температур хранения: −10…+45 °С

Нужно помнить, что многие источники не рекомендуют подвергать батареи Li-ion и Li-pol длительному воздействию отрицательных температур. Есть также указания, что при высоких температурах значительно возрастает скорость саморазряда. Кроме того, не следует допускать глубокого разряда батареи.

Упаковка у обеих младших моделей тоже одинаковая: и аккумулятор, и аксессуары вложены в прозрачную пластиковую коробку, дополнительно оформленную картонными вкладышами с информацией.

Аккумулятор iconBIT FTB2600LED

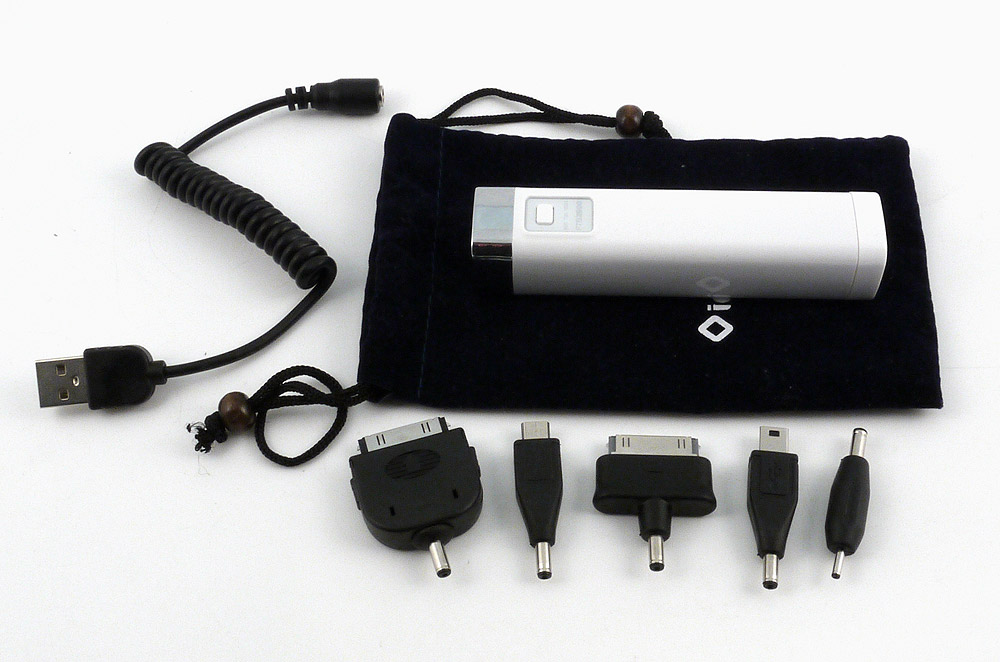

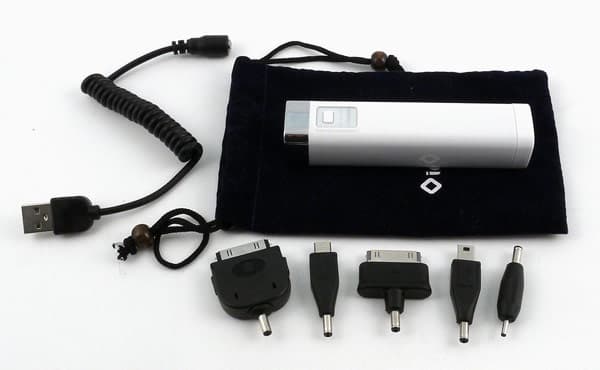

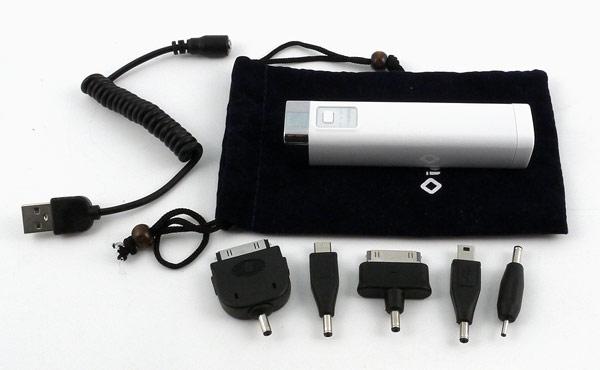

Аккумулятор iconBIT FTB2600LED: комплектация

Характеристики, внешний вид, функции

Самый маленький и легкий из участников обзора: он может поместиться даже в кармане (исключая разве что карманы обтягивающих джинсов). Кроме того, он оснащен полезным для карманного устройства дополнением — фонариком на четырех лунно-белых светодиодах, дающих яркий ненаправленный свет.

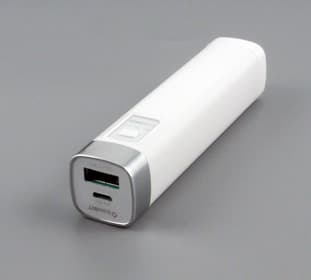

Аккумулятор iconBIT FTB2600LED: внешний вид   Аккумулятор iconBIT FTB2600LED: фонарь

Характеристики аккумулятора iconBIT FTB2600LED
Емкость2600 мА·ч (батарея 3,7 В)
Выходы1×USB (5 В, 1000 мА)
Наличие зарядного устройства от 220 Внет
Вход для зарядкиMicro-USB (5 В, не более 800 мА)
Размеры102×23,5×23,5 мм
Вес (по нашему замеру):
устройства
комплекта
в упаковке

73 г
113 г
168 г
Описание устройства на сайте производителя

Из заявленных характеристик легко подсчитать, что накопленная в аккумуляторе энергия составляет 9,6 Вт·ч. Конечно, полностью эта энергия быть отдана в нагрузку не может: глубокий разряд аккумулятора недопустим, да к тому же КПД преобразователя, с помощью которого из напряжения батареи 3,7 В получается 5 В, не равен 100%.

Корпус белого цвета с серебристой накладкой с одного края, о других вариантах оформления информации нет. На торцах расположены: с одной стороны — светодиоды фонарика, с другой — разъемы, выходной USB и входной Micro-USB. На одной из боковых граней, ближе к разъемам, разместились кнопка и три крошечных индикатора. Правда, для использования в качестве фонарика было бы удобнее, если бы кнопка располагалась ближе к светодиодам, а не к противоположному торцу.

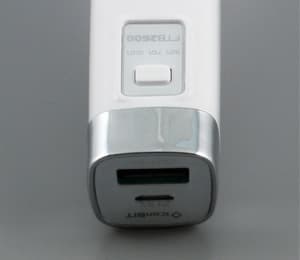

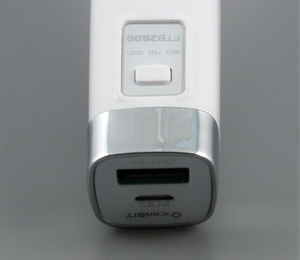

Аккумулятор iconBIT FTB2600LED: разъемы, индикаторы, кнопка

Список функций единственной кнопки шире, чем может показаться на первый взгляд. Однократное нажатие на нее либо подает питание на подключенное устройство, либо позволяет оценить уровень остаточного заряда собственной батареи, отображаемый одним из трех светодиодных индикаторов (30/70/100%). В процессе зарядки горящие и мигающие светодиоды дают оценку степени заряженности, по окончании зарядки горит один светодиод «100%». А при подключенной нагрузке горящие и мигающие индикаторы показывают уровень оставшегося заряда, и когда загорается индикатор «30%», инструкция рекомендует зарядить устройство.

Небольшая ремарка: в руководстве (и английском, и русском) говорится о синих и зеленых индикаторах, но в нашем экземпляре они во всех режимах имели только один цвет — зеленый.

В случае, когда нагрузки на выходе нет, выходное напряжение автоматически отключится через 30 секунд, а индикаторы погаснут.

Если дважды нажать на кнопку в течение одной секунды (но не слишком быстро), то включится фонарик, а следующее двукратное нажатие выключит его. Если владелец забыл это сделать, то фонарь выключится сам, причем через вполне разумное время — два часа, поэтому аккумулятор полностью не разрядится.

Заявлена и защита от перегрузки: выход устройства отключается. Как и в некоторых рассмотренных нами ранее устройствах, сброс аварийного отключения возможен только после зарядки, хотя бы кратковременной. И это уже совсем не разумно: если владелец случайно «коротнул» или перегрузил выход даже полностью заряженного аккумулятора, то воспользоваться им он не сможет, пока не вернется к благам цивилизации в виде, например, компьютера или ноутбука с USB-портом. Но это, пожалуй, единственный существенный недостаток устройства, который к тому же вряд ли будет проявляться часто.

Испытания

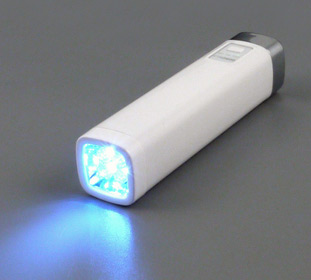

Фонарь

Время горения фонарика составило примерно 70 часов (самым трудным при проведении теста было не забывать каждые два часа нажимать на кнопку), после чего яркость светодиодов заметно упала, и мы прекратили эксперимент.

Одновременно заряжать сам FTB2600LED и включать фонарик можно, фонариком можно пользоваться и одновременно с подключением нагрузки к выходу.

Заряд-разряд

При зарядке от достаточно мощного источника корпус устройства в районе разъемов заметно нагревается — на 12-13 градусов выше комнатной температуры. При подключении к порту USB 2.0 зарядный ток ограничен 500 мА (у настольного компьютера), поэтому нагрев слабее, однако и время заряда возрастает.

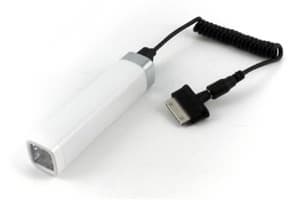

Аккумулятор iconBIT FTB2600LED: подключение нагрузки

Среднее время зарядки от USB 5 часов, от достаточно мощного пятивольтового блока питания — 4 часа 20 минут. Ток заряда от этого БП заметно меньше паспортного значения и составляет 600 мА, поэтому и время заряда от USB-порта получилось лишь немногим больше. Уточним: речь идет о настольном компьютере, где порт USB может выдавать ток до 500 мА; у ноутбука и тем более нетбука ток может быть существенно меньше, а время заряда соответственно больше.

Первый этап — проверяем работу при заявленном максимальном выходном токе.

Всем известно, что напряжение питания USB-устройств составляет 5 вольт. Однако ровно 5 В на выходе, да еще в широком диапазоне токов нагрузки, могут давать только специальные лабораторные источники питания, в большинстве же случаев выходное напряжение будет отличаться от указанного. Спецификация интерфейса USB для питания устройств с большой потребляемой мощностью (high-power function, ток свыше 100 мА) требует, чтобы напряжение находилось в пределах пятипроцентного отклонения, т. е. 4,74–5,25 В, поэтому при тестировании мы ориентировались именно на эти пределы. К тому же нужно помнить о падении напряжения на соединительных проводах и контактах, которое при значительных токах может уже не быть пренебрежимо малым.

В качестве нагрузки мы использовали многофункциональный электронный эквивалент нагрузки Unicorn SL-300, позволяющий задавать ток в широких пределах и с большой точностью.

У нашего образца FTB2600LED выходное напряжение на холостом ходу составляло 5,4 вольта — несколько выше, чем рекомендует стандарт, но уже при токе нагрузки 150 мА напряжение входит в допустимый предел. При токе в 1 А напряжение на нагрузке уменьшилось в начале процесса разряда до 4,4 В, а в конце и до 4,2 В — в принципе, это означает, что не каждое подключенное устройство сможет нормально функционировать, однако замер времени разряда мы сделали. Дальнейшие эксперименты показали: токи нагрузки, при которых выходное напряжение будет не менее 4,75 В, не должны превышать 0,6 А.

Здесь и далее время замерялось до момента автоматического отключения устройства. Результаты приведены в таблице, там же подсчитана и энергия, отданная в нагрузку; вы сами можете сравнить ее с приведенным выше номинальным значением для аккумулятора, а можете использовать наш расчет КПД, рассматриваемого как отношение фактически отданной в нагрузку энергии к величине, подсчитанной из заявленной емкости и напряжения аккумулятора.

Ток нагрузки, АНапряжение на нагрузке, ВВремя работы, чч:ммЭнергия, Вт·чКПД
1 4,31:457,578%
0,64,752:50883%

Поскольку напряжение на нагрузке при токе 1 А менялось в процессе разряда, в таблице указано среднее значение, на основе которого и вычислен КПД. При токе 0,6 А стабильность напряжения была гораздо выше.

Нагрев корпуса при токе 1 А сильный: возле разъема — на 16-17 градусов выше комнатной температуры, а при токе 0,6 А гораздо слабее, всего на 5-6 градусов.

На этот раз саморазряд аккумуляторов мы не исследовали — за несколько дней он настолько мал, что находится на уровне погрешности измерений, а ждать несколько недель не было возможности. Отметим лишь общую черту всех моделей: если аккумулятор, полностью заряженный к вечеру, следующим утром вновь включить на зарядку, то индикаторы вновь покажут полный заряд лишь через полчаса-час. Связывать это с значительным саморазрядом нет оснований, скорее это особенности встроенных контроллеров батарей.

Защита

Защита срабатывает при токах свыше 1,4–1,5 А — правда, происходит это с задержкой от многих минут до десятков секунд (при токах порядка 1,7–1,8 А), и аккумулятор успевает сильно нагреться, поэтому наверняка работает защита не по току, а от перегрева. Но это чисто теоретический вопрос: выходное напряжение уже при токе 1,5 А уменьшается до 3,8 В, поэтому вряд ли хоть какая-то нагрузка сможет нормально работать или заряжаться.

Выводы

Модель вполне функциональна, хотя при ее эксплуатации и не следует ориентироваться на максимальный выходной ток в 1 ампер. Однако для очень многих мобильных устройств вполне достаточно и токов порядка 0,5–0,6 А: во всяком случае, в опробованных нами двух телефонах и двух смартфонах, работавших в режиме ожидания, аккумуляторы нормально заряжались. В общем, прояви производитель больше скромности в заявленной величине максимального рабочего тока, никаких претензий бы не было.

Из недостатков отметим нечеткую работу защиты от перегрузки, а также упомянутый выше неудобный способ восстановления работы после срабатывания защиты: приходится подключать аккумулятор к USB-порту.

Зато наличие фонарика, малые размеры и привлекательный внешний вид делают мобильный аккумулятор iconBIT FTB2600LED полезным любому обладателю сотового телефона или другого гаджета с небольшим потреблением, лишь бы этот аппарат мог заряжаться от USB-порта. При этом вовсе не обязательно ориентироваться на переходники, имеющиеся в комплекте FTB2600LED: в чехле достаточно места, чтобы положить туда штатный зарядный кабель телефона. И для зарядки самого мобильного аккумулятора вовсе не обязательно подключать его на несколько часов к компьютеру: можно воспользоваться любым 5-вольтовым блоком питания с разъемом Micro-USB, которыми часто комплектуют разные устройства.


Аккумулятор iconBIT FTB7000DUO

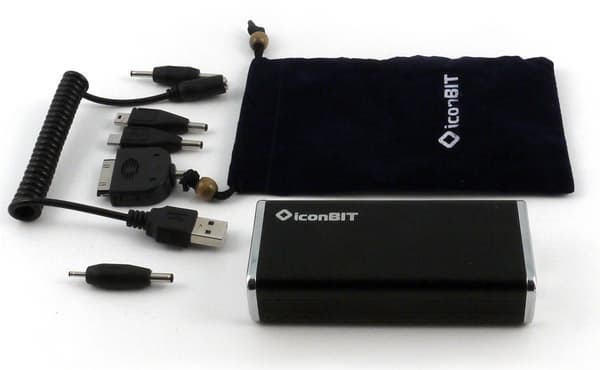

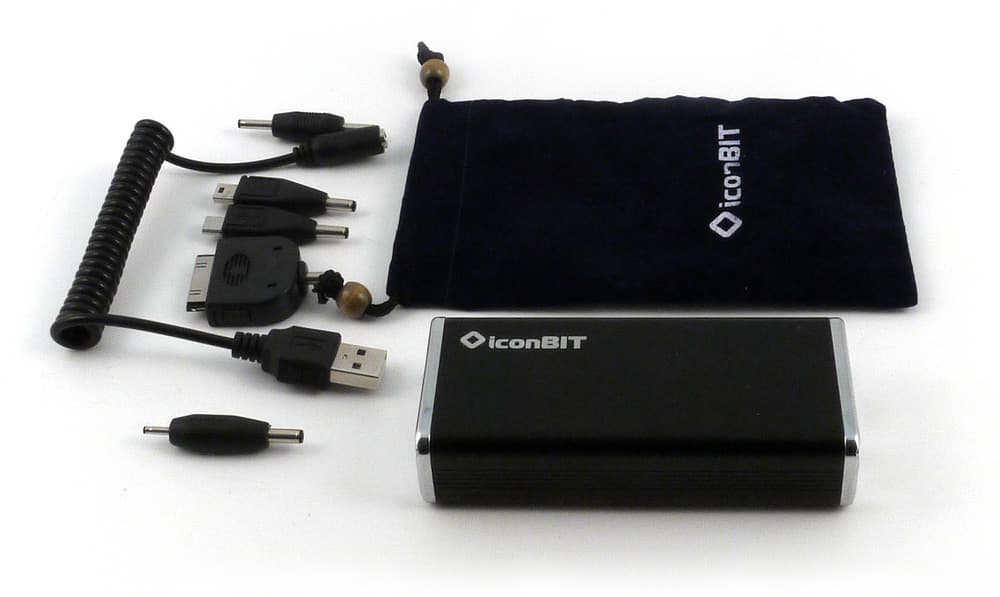

Аккумулятор iconBIT FTB7000DUO: комплектация

Характеристики, внешний вид, функции

Устройство вдвое больше по объему и почти втрое тяжелее предыдущего, и это понятно: емкость аккумулятора в 2,5 раза больше — 7000 мА·ч. На этот раз никаких фонариков, зато есть два USB-порта для подключения нагрузок, один из которых помечен «5V 0.8A», а второй — «5V 1A». Неужели схема защиты отследит разницу в 200 мА? Посмотрим при тестировании.

Характеристики аккумулятора iconBIT FTB7000DUO
Емкость7000 мА·ч (батарея 3,7 В)
Выходы2×USB (5 В, 1 А и 5 В, 0,8 А)
Наличие зарядного устройства от 220 Внет
Вход для зарядкиMicro-USB (5 В, не более 800 мА)
Размеры99×45×22,5 мм
Вес (по нашему замеру):
устройства
комплекта
в упаковке

199 г
234 г
297 г
Описание устройства на сайте производителя

Накопленная в аккумуляторе энергия должна составить 26 Вт·ч.

Внешне устройство выглядит как черный брусок с блестящими накладками под хром на торцах. На одном из них разместились два выходных разъема USB, один входной Micro-USB, кнопка и три зеленых индикатора. Принцип работы точно такой же, как у предыдущего устройства (исключая, конечно, управление фонариком), поэтому вновь расписывать его не будем. Отметим только: кнопка маленькая, и пользоваться ею не очень удобно, особенно если в расположенный рядом выход подключен разъем.

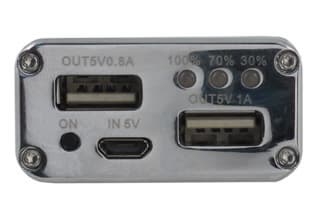

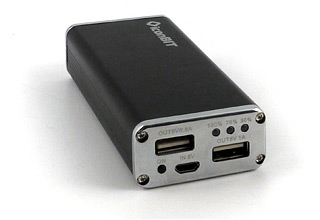

Аккумулятор iconBIT FTB7000DUO: внешний вид Аккумулятор iconBIT FTB7000DUO: внешний вид

И опять руководства (и английское, и русское) немного привирают: наш образец имел три зеленых светодиода, в английском мануале говорится о синих и зеленых индикаторах, а в русском — и вовсе о синих, зеленых и красных. К тому же время отключения выходов при отсутствии нагрузки было оценено на английском языке в 20 секунд, а на русском — в 30… Реально оно, как и у предыдущей модели, составляет 30 секунд.

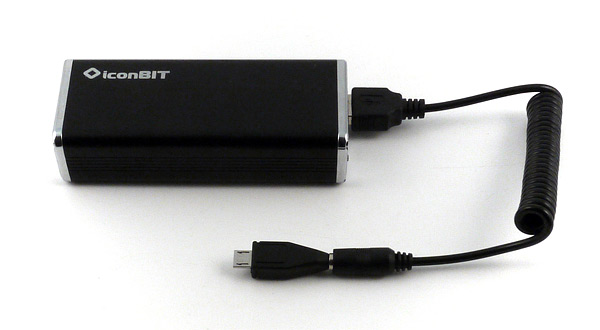

Аккумулятор iconBIT FTB7000DUO: подключение нагрузки

Как и у iconBIT FTB2600LED, защита от перегрузки и перегрева есть, но после ее срабатывания устройство необходимо поставить на зарядку хотя бы на короткое время.

Испытания

Заряд-разряд

Среднее время зарядки от блока питания составило 12 часов 15 минут — антирекорд среди участников обзора, причем ток заряда вполне соответствовал паспортному значению 800 мА, поэтому пытаться заряжать аккумулятор от компьютерного USB-порта мы не стали: процесс наверняка занял бы около суток. Нагрев корпуса при зарядке незначительный.

Напряжения без нагрузки на двух выходах отличаются, причем довольно сильно: на «5V 0.8А» — 5,4 В (уменьшается до 5,25 В также при токе 150 мА), на «5V 1А» — 5,1 В.

Подключаем нагрузки с заявленными токами: сначала к каждому выходу по отдельности, потом к обоим сразу.

ВыходТок нагрузки, АНапряжение на нагрузке, ВВремя работы, чч:ммЭнергия, Вт·чКПД
5V 1А1,04,94:5824,393%
5V 0.8А0,84,86:2324,594%
5V 1А и 5V 0.8А1,0 и 0,84,8 и 4,72:4523,590%

Отметим: при подключении сразу двух нагрузок напряжение на выходе «5V 0.8А» чуть ниже нормы, но подавляющее большинство подключаемых устройств при этом работать будет.

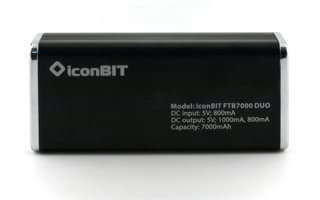

Аккумулятор iconBIT FTB7000DUO

В процессе работы мигает один из трех светодиодов, позволяя оценить уровень оставшегося заряда.

В первом и втором случаях нагрев был едва ощутимый. При двух нагрузках нагрев был несколько больше: в первый час — на 5-6 градусов выше комнатной температуры, за последующий час температура поднялась еще на столько же, но в любом случае чрезмерным нагрев не назовешь. Уточним: аккумулятор у нас лежал на «вольном воздухе», если же его держать в сумке или кармане, одновременно заряжая какие-то устройства, то и нагреваться он будет сильнее.

Защита

Выход «5V 1А»: при токе 1,9 А защита срабатывает сразу, при 1,8 А — через несколько минут (при этом корпус заметно нагреться не успевает), при 1,7 А может работать долго, минимум 10-15 минут, но выходное напряжение составляет всего 4,3 В.

Выход «5V 0.8А»: защита срабатывает сразу при токе 1,6 А; при токах 1,4–1,5 А может работать долго, однако выходное напряжение составляет 3,8–3,9 В.

Восстановить работу устройства после срабатывания защиты, как и в предыдущем случае, можно лишь подключением к источнику питания или USB-порту компьютера хотя бы на несколько секунд.

Выводы

На этот раз никаких претензий: параметры вполне соответствуют заявленным. Различие в максимальных токах двух выходов не является фантазией — скорее всего, в устройстве имеются два раздельных преобразователя; именно этим можно объяснить различия в выходных напряжениях и токах срабатывания защиты.

А вот к работе защиты от перегрузки и к способу восстановления работы после ее срабатывания претензии те же, что и в предыдущем случае.

С точки зрения эргономики не понравилась маленькая и неудобно расположенная кнопка, да еще блестящие накладки на торцах, которые быстро заляпываются следами пальцев.

Есть замечания и к комплектации. Вот первое из них: выходов устройство имеет два, а удлинитель, которым можно подключать нагрузки, в комплекте только один, поэтому тем, кто выберет эту модель ради возможности подключать одновременно две пятивольтовые нагрузки, для одной из них придется носить с собой ее штатный USB-кабель.

Второе: заряжать FTB7000DUO от USB-порта компьютера, даже настольного, приходится очень уж долго (это оборотная сторона большой емкости встроенной батареи), поэтому лучше делать это от более мощного источника, а его-то как раз в комплекте нет.

Но в целом устройство мы считаем вполне функциональным. Его, как и предыдущий образец, можно отнести к карманным — правда, на этот раз карман нужен побольше, однако больше и диапазон выбора устройств, которые можно подключать к этому аккумулятору: как из-за наличия двух выходных разъемов, так и из-за более высоких рабочих токов для каждого из них.


Аккумулятор iconBIT FTB13000DUO

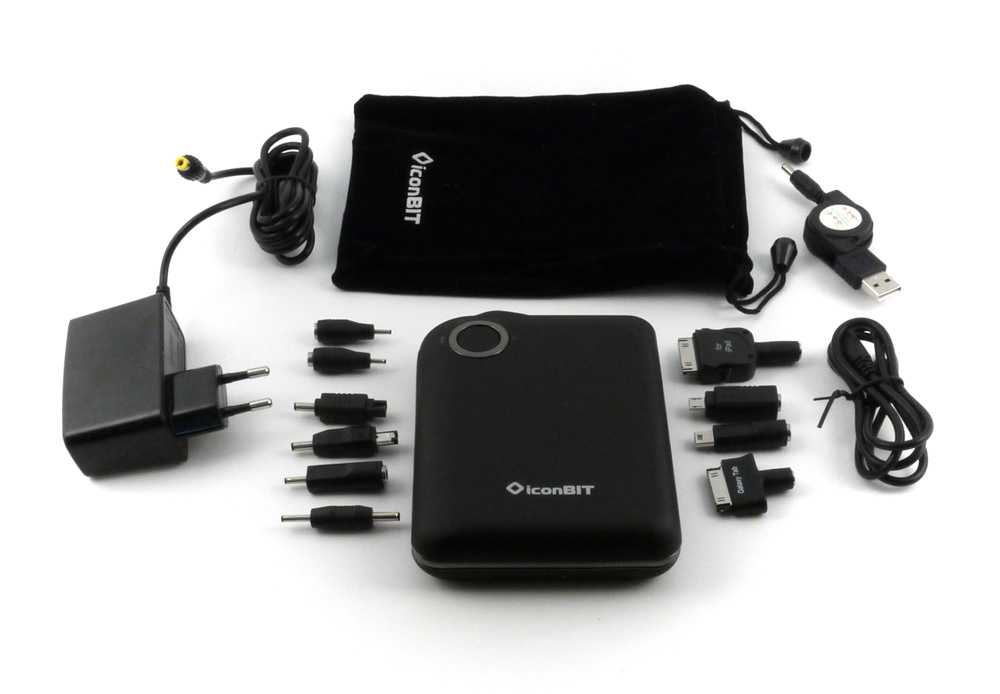

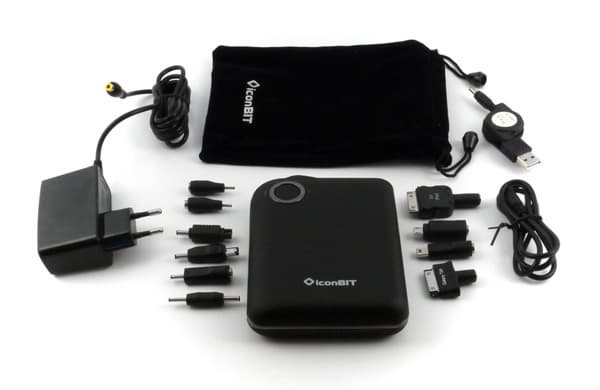

Аккумулятор iconBIT FTB13000DUO: комплектация

Характеристики, внешний вид, функции

Устройство более универсальное, чем два предыдущих: помимо возможности подключения различных нагрузок, требующих источника 5 В (причем с гораздо бо́льшим током), оно имеет и 12-вольтовый выход, который будет полезен, например, владельцам различных видеокамер (Samsung, JVC, Panasonic и других). Увеличена и емкость встроенного аккумулятора.

На вид аккумулятор FTB13000DUO напоминает большой и толстый портсигар черного цвета, имеющий модное и приятное на ощупь покрытие soft-touch.

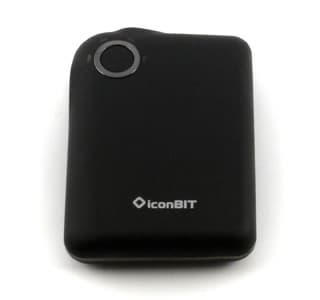

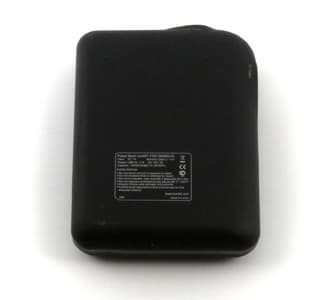

Аккумулятор iconBIT FTB13000DUO: внешний вид Аккумулятор iconBIT FTB13000DUO: внешний вид

Органы управления и разъемы сосредоточились в одном углу. На верхней плоскости расположилась большая круглая кнопка, окруженная полупрозрачным кольцом, через которое видны синие светодиодные индикаторы, а рядом нанесены отображаемые ими значения «Use», «Low», «Mid», «High». В сочетании с этими обзначениями немного смущает риска, нанесенная на кнопку: так и хочется ее повернуть к какой-нибудь другой надписи.

Все разъемы находятся в том же углу, но уже на боковых поверхностях: с одной стороны разъем USB и «DC Input» для подключения зарядного устройства, с другой — выход 12 В. Эти разъемы разные, зарядное устройство в выход не включишь.

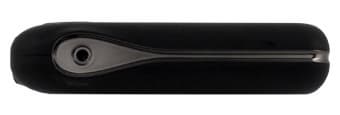

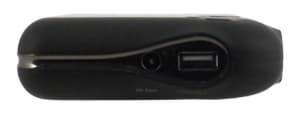

Аккумулятор iconBIT FTB13000DUO: разъемы Аккумулятор iconBIT FTB13000DUO: разъемы

В комплекте, помимо упомянутого в таблице собственного зарядного устройства от сети 220 В и мануалов на трех языках, есть чехол (подобный двум предыдущим, но побольше и с перегородкой внутри), шесть переходников для 5-вольтовых устройств и четыре для 12-вольтовых. Переходники подключаются через удлинители: 5-вольтовые через «рулетку» (максимальная длина 63 см), а для 12-вольтовых кабель прямой, 65 см.

Всё это хозяйство можно разместить в чехле — без зарядного устройства вполне свободно, а с ним будет тесно, однако тоже поместится.

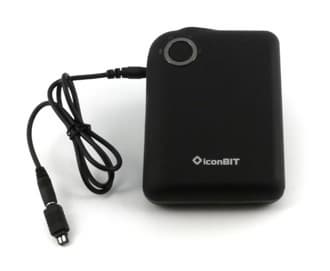

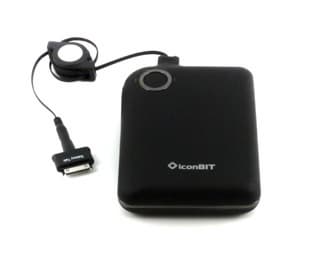

Аккумулятор iconBIT FTB13000DUO: подключение нагрузки Аккумулятор iconBIT FTB13000DUO: подключение нагрузки

Заметим попутно: USB-выход устройства выдает ток до 2 А, а примененный в удлинителе-«рулетке» кабель очень тонкий (к сожалению, маркировки на нем нет), поэтому мы бы не рекомендовали подключать с его помощью мощные нагрузки, лучше использовать кабели из комплекта подключаемого устройства.

Еще одно замечание — об информации. Если сравнить сведения на официальном сайте и в трех мануалах (русском, немецком и английском), то станут заметны разночтения. Сайт в одной строке заявляет про «Dual USB-output» (этому термину у iconBIT FTB7000DUO соответствуют два разъема USB для подключения нагрузок), в другой уточняет это заявление: «5V/2.1A и 1A», а чуть ниже опровергает: «USB 5V/2.1A; DC 12V, 2A». Во всех трех инструкциях про Dual USB ни слова, да и на самом устройстве разъем USB только один. Далее: на сайте тип встроенного аккумулятора обозначен как «Li-Po», в английском и немецком руководствах как «Li-ion», а в русском — как «ионно-литиевая полимерная батарея». Конечно, очень часто литий-полимерные батареи именуют литий-ионными, и в этом нет принципиальной ошибки, но в рамках собственной продукции производителю следовало бы использовать какой-то один термин. В инструкции на немецком языке (и только в ней) приведен и иллюстрированный перечень переходников для пятивольтовых устройств, но он не соответствует нашему комплекту: два из шести переходников у нас были другими. Поди разберись…

Принцип управления устройством всё тот же, что и у первых двух образцов, с одной лишь особенностью: кнопку для включения выходных напряжений надо не просто нажать, а немножко подержать. Отличие в расширенных функциях индикаторов: они не только показывают степень заряженности встроенного аккумулятора, но и отображают срабатывание защиты; кроме того, устранить блокировку устройства в случае срабатывания защиты можно уже не подключением к зарядному устройству, а нажатием на кнопку.

Характеристики аккумулятора iconBIT FTB13000DUO
Емкость13 200 мА·ч (батарея 3,7 В)
ВыходыUSB (5 В, 2,1 А) и 12 В, 2 А
Наличие зарядного устройства от 220 Весть (выход 9 В, 1 А)
Диапазон рабочих температур−10…+45 °C
Размеры129×94×29 мм
Вес (по нашему замеру):
устройства
c комплектом принадлежностей
с зарядным устройством
в упаковке

363 г
462 г
560 г
818 г
Описание устройства на сайте производителя

Как видите, выходные токи заявлены очень приличные, а накопленная в аккумуляторе энергия должна составить 49 Вт·ч.

Что касается рабочих температур, то верхний предел выглядит реалистичным, а вот охлаждать устройство ниже нуля мы бы все же не советовали.

Испытания

Заряд-разряд

Среднее время заряда от штатного зарядного устройства питания составило 7 часов 20 минут. При зарядке ЗУ нагревается на 8-9 градусов выше комнатной температуры, нагрев же корпуса самого аккумулятора при этом практически незаметен.

Попутно отметим: синие светодиодные индикаторы видны не очень хорошо, особенно при ярком внешнем освещении, к тому же в пластиковой окантовке кнопки, через которую проходит их свет, возникают отражения, и порой кажется, что диодов больше четырех.

Напряжения на холостом ходу на соответствующих выходах — 5,2 В и 12,5 В, вполне в рамках пятипроцентного отклонения.

Разряд по USB заявленным током 2,1 А не получился — сработала защита, поэтому замер для этого выхода делался с током 2,0 А. Это может быть особенностью нашего образца: отклонение от заявленной величины всего на 5% в данном случае вполне допустимо.

ВыходТок нагрузки, АНапряжение на нагрузке, ВВремя работы, чч:ммЭнергия, Вт·чКПД
5V2,05,04:0540,883%
12V2,011,61:5042,587%
5V и 12V2,0 и 2,04,9 и 11,51:1339,981%

В процессе работы горит светодиод «Use», а нажатие на кнопку позволяет оценить уровень оставшегося заряда по трем другим светодиодам.

В первых двух случаях нагрев наблюдался слабый, даже в зоне расположения разъемов всего на 4-5 градусов выше комнатной температуры. Когда же нагрузки подключили к обоим выходам, корпус в районе кнопки и разъемов нагрелся заметнее: на 9-10 градусов.

Отметим и очень высокую стабильность выходных напряжений при максимальных токах: на выходе «12V» напряжение на нагрузке оставалось в пределах пятипроцентного отклонения, а на 5-вольтовом выходе ситуация была еще лучше.

Защита

В этом образце срабатывание защиты было предельно четким: при токе 2,0 А оба выхода работают нормально, но уже при 2,1 А на любом из них устройство отключается. Поэтому не получилось даже посмотреть, при каких токах нагрузки напряжение на выходах остается в пределах пятипроцентного отклонения (4,75 В и 11,4 В соответственно): до момента срабатывания защиты напряжения не уменьшались ниже 4,9 и 11,5 В.

А вот с возвратом аккумулятора в рабочее состояние после срабатывания защиты не все оказалось гладко: чаще всего устройство удавалось включить нажатием кнопки, как написано в инструкции, но в некоторых случаях всё же приходилось прибегать и к испытанному на предыдущих образцах «лекарству» — подключать на несколько секунд к зарядному устройству.

Выводы

И снова параметры вполне соответствуют заявленным, причем на этот раз и к защите от перегрузки, и к способу восстановления работы после ее срабатывания претензий нет (только не всегда срабатывает сброс защиты кнопкой).

Нет замечаний и по комплектации, разве что кто-нибудь наверняка не сможет найти нужного для подключения своего устройства переходника, что при наличии великого множества различных типов разъемов не будет удивительным.

Пользоваться аккумулятором и даже просто держать его в руке очень удобно, а его дизайн мы бы назвали самым интересным среди представленной четверки.


Аккумулятор iconBIT FTB16000M

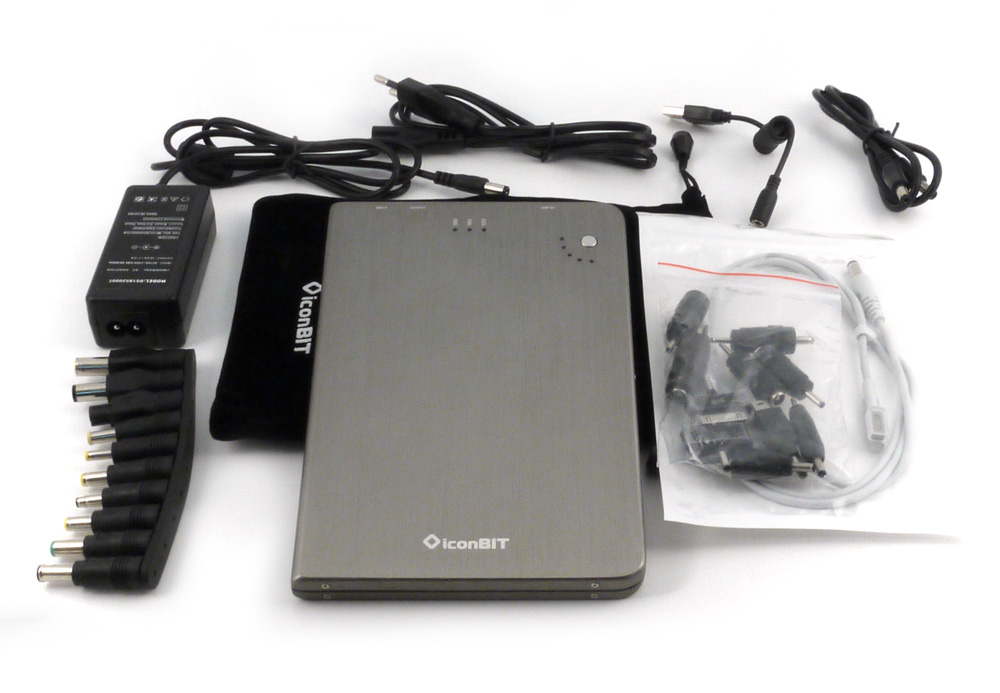

Аккумулятор iconBIT FTB16000M: комплектация

Характеристики, внешний вид, функции

Модель наиболее универсальная, самая богатая по комплектации, но в то же время самая большая, тяжелая и дорогая среди рассмотренных. Она предназначена для подключения широкого спектра нагрузок — помимо перечисленных для iconBIT FTB13000DUO 5- и 12-вольтовых устройств, к FTB16000M можно подключать еще и ноутбуки/нетбуки (включая Apple), требующие питания от 16 или 19 вольт при достаточно больших токах. Соответственно, больше и емкость встроенного аккумулятора.

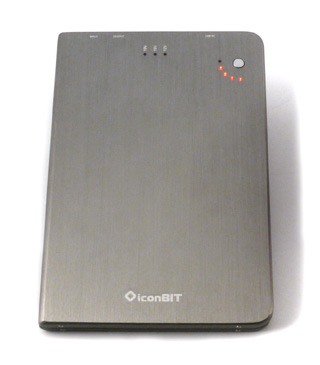

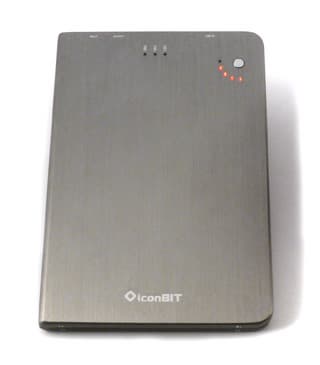

Аккумулятор iconBIT FTB16000M Аккумулятор iconBIT FTB16000M

Внешне iconBIT FTB16000M очень напоминает рассмотренную в первой части обзора модель TopON TOP-UB01: такой же плоский корпус с крышками из анодированного алюминия. Однако может показаться, что при заметно меньших габаритах и почти вдвое меньшем весе емкость встроенного аккумулятора у iconBIT гораздо выше, но важно не поддаться магии цифр: емкость больше только в ампер-часах, если же учесть еще и напряжение ячеек, то всё встает на свои места — размеры и вес вполне соответствуют емкостям в ватт-часах.

На верхней плоскости устройства расположена единственная кнопка, функции у которой те же, что и у FTB13000DUO: проверка уровня оставшегося заряда (он отображается пятью красными светодиодами, дугой окружающими кнопку) и подключение выхода USB, а также сброс блокировки после срабатывания защиты. Напряжение на втором выходе появляется при подключении коннектора в разъем, независимо от кнопки.

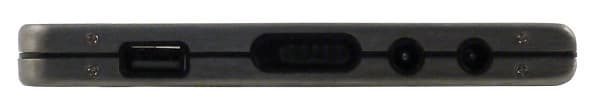

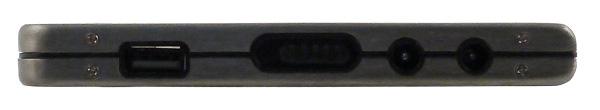

Все разъемы сосредоточены на одном торце устройства, ближнем к кнопке: это вход для заряда встроенного аккумулятора и выходные разъемы — USB и 12/16/19 В. Выбор напряжения на последнем выходе осуществляется переключателем, движок которого немного утоплен, из-за чего пользоваться им очень неудобно, но в этом неудобстве есть своя логика: случайно выходное напряжение не переключишь.

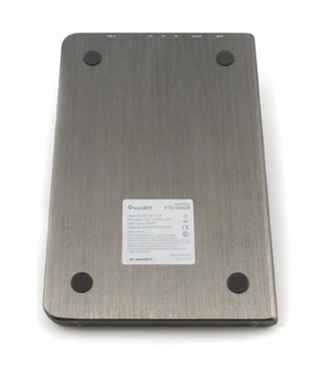

Аккумулятор iconBIT FTB16000M

Для индикации выбранного напряжения есть еще три светодиода, один из которых загорается при подключении коннектора в выход 12/16/19 В. Как и в случае с FTB13000DUO, случайно подключить штатное зарядное устройство в этот разъем нельзя: коннекторы разные.

Комплект очень богатый. Во-первых, большой чехол с двумя отделениями, в котором можно разместить и сам аккумулятор, и все его штатные аксессуары (как и в предыдущем случае, без зарядного устройства свободно, а с ним — тоже можно, но с трудом). Во-вторых, упомянутое сетевое зарядное устройство. Наконец, двадцать (!) переходников для разнообразных 5/12/16/19-вольтовых нагрузок, два удлинителя для них (витой 10–30 см для USB и прямой 65-сантиметровый 22AWG для остальных), а также кабель для подключения ноутбуков Apple.

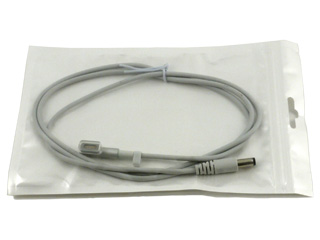

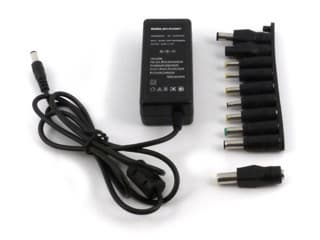

Аккумулятор iconBIT FTB16000M: комплектация Аккумулятор iconBIT FTB16000M: комплектация

На этот раз и сайт, и инструкции (как на русском, так и на английском языках) однозначно заявляют об использовании аккумулятора Li-pol, однако разночтения в «первоисточниках» всё равно есть. Сайт дважды говорит про Dual USB-output, однако реально разъем USB вновь один. Но самая большая неприятность в том, что на сайте отдельной строкой сказано о двух адаптерах для зарядки — от сети 110—220 В и 12-вольтовом автомобильном, однако у нас в наличии было только сетевое зарядное устройство, да и в мануалах и на упаковке упоминаний о возможности заряжать аккумулятор от автомобильной бортсети не было.

Характеристики аккумулятора iconBIT FTB16000M
Емкость16 000 мА·ч (батарея 3,7 В)
ВыходыUSB (5 В, 2 А) и 12/16/19 В, 2 А
(60 Вт макс.)
Наличие зарядного устройства от 220 Весть (выход 18,5 В, 2 А)
Размеры185×125×14 мм
Вес (по нашему замеру):
устройства
c комплектом принадлежностей
с зарядным устройством
в упаковке

490 г
655 г
885 г
1185 г
Описание устройства на сайте производителя

Энергия, запасенная в аккумуляторе, составляет 59 Вт·ч.

О температурном диапазоне ни на сайте, ни в бумажных инструкциях, ни на упаковке не сказано ни слова (разве что упомянута оптимальная температура рабочей среды +15…+25 °C), поэтому мы рекомендуем придерживаться упомянутых выше общих правил хранения и эксплуатации батарей Li-ion и Li-pol: не подвергать как сильному охлаждению, так и сильному нагреву.

Еще один важный параметр изготовитель привел, но не пояснил: это максимальная общая выходная мощность, равная 60 Вт. Если к 19-вольтовому выходу подключить нагрузку с потреблением около 3 А (по паспортным данным это допустимо), то практически весь запас мощности будет исчерпан, и потому USB-разъем лучше не использовать — разве что для зарядки телефона со скромным аккумулятором.

Испытания

Заряд-разряд

Среднее время заряда от штатного зарядного устройства питания составило 3 часа 45 минут — несмотря на самую большую емкость, заряжается FTB16000M быстрее всех. При этом и сам аккумулятор, и его ЗУ сколь-нибудь существенно не нагреваются.

Напряжение холостого хода составило 4,9 В на USB и 12,6/16,4/19,3 В на втором выходе.

Сначала мы опробовали разряд на лабораторную нагрузку как на выходе USB, так и при всех трех возможных напряжениях на втором выходе, затем подключили нагрузки к 5 и 12 вольтам. Результаты приведены в таблице.

ВыходТок нагрузки, АНапряжение на нагрузке, ВВремя работы, чч:ммЭнергия, Вт·чКПД
5V2,04,64:5545,277%
12V3,011,71:1342,772%
16V3,015,70:5543,273%
19V3,018,6 – 18,20:4844,575%
5V и 12V2,0 и 3,04,6 и 11,71:0145,076%

На выходе USB напряжение при максимальной заявленной нагрузке чуть ниже, чем допустимо по стандарту, однако для большинства устройств это не будет критичным. Отклонение в 5%, т. е. 4,75 В, на этом выходе будет при токе нагрузки около 1,2 А.

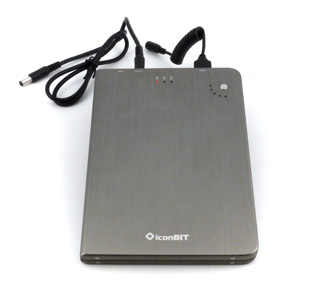

Аккумулятор iconBIT FTB16000M: подключение нагрузок

На втором выходе напряжения при максимальной нагрузке и напряжениях 12 и 16 вольт стабильны, но для 19 В выходное напряжение в самом конце процесса разряда несколько уменьшается, оставаясь, впрочем, в пределах 5%-ного отклонения, поэтому отданная в нагрузку энергия подсчитана с некоторой погрешностью.

При 5-вольтовой нагрузке нагрев аккумулятора едва ощутимый, при 12-вольтовой — чуть сильнее, но тоже слабый, на 5-6 градусов выше комнатной температуры. А вот при двойной нагрузке 5 и 12 вольт (последняя строка таблицы) сторона аккумулятора с разъемами нагревается на 10-11 градусов, противоположный край греется заметно слабее, всего на 4-5 градусов. При 16- и 19-вольтовых нагрузках край с разъемами нагревается на 8-10 градусов.

Выход 12/16/19 В может работать и с токами, превышающими максимальный заявленный. При этом напряжение опускается до 5-процентного порога при токах:

  • 11,4 В (12 В минус 5%) — 3,6 А
  • 15,2 В (16 В минус 5%) — 3,7 А
  • 18,1 В (19 В минус 5%) — 3,7 А

Однако нельзя забывать, что производитель для этого выхода говорит о максимальном рабочем токе в 3 ампера, к тому же в последнем примере превышена и максимально допустимая мощность, поэтому мы не нагружали аккумулятор такими токами на десятки минут и приводим эти данные не в качестве рекомендации для практического использования, а лишь справочно, как оценку кратковременной перегрузочной способности.

Работа с ноутбуком

Конечно, нам очень хотелось посмотреть, как будет работать FTB16000M с «живой» нагрузкой — ноутбуком, и сравнить три времени работы: от штатного аккумулятора ноутбука, от внешней батареи iconBIT и от обоих аккумуляторов в случае, когда внешний аккумулятор подключается после полного разряда штатного; именно так мы делали в предыдущих обзорах. Естественно, наилучшим был бы тест с участием ноутбука, имеющего совсем новую или хотя бы более-менее свежую собственную батарею. Два таких ноутбука у нас были, однако тут нас постигла досадная неудача: в разъем питания одного из них (ASUS) не удавалось вставить ни одного переходника из богатого комплекта iconBIT, ко второму (Samsung) похожий переходник нашелся, но только «похожий»: видимо, внутренний контакт переходника был меньшего, чем нужно, диаметра, и после подключения к ноутбуку напряжение на выходе FTB16000M сбрасывалось с 19 до 12 вольт, а ноутбук, конечно же, не запускался.

Единственное, что нам удалось опробовать, это принципиальную возможность работы ноутбука от FTB16000M: к старенькому Dell подходящий переходник нашелся, и ноутбук без всяких проблем запустился. Вот только его собственная батарея была в плохом состоянии, и делать какие-либо сравнительные тесты не было смысла.

Защита

Защита на 5-вольтовом выходе срабатывает уже при токе 2,1 А.

А вот на втором выходе ток срабатывания защиты гораздо больше максимального рабочего. При задании выходного напряжения 12 и 16 вольт защита сразу срабатывает при токе 4,6 А, при несколько меньших токах срабатывание наблюдается с задержкой от десятков секунд до 2-3 минут. При токе 4,3 А защита не срабатывает по крайней мере за 6-7 минут, но напряжение падает до 11,1 и 15,0 В соответственно.

При задании 19 В на этом выходе защита сработает сразу при 3,9 А, при несколько меньших токах задержка срабатывания может достигать 2-4 минут, более долговременная работа возможна при токах до 3,7 А, причем напряжение остается в пределах пятипроцентного допуска.

Выводы

По таким параметрам, как емкость аккумулятора при столь скромных габаритах, а также по максимальным выходным токам модель заслуживает высокой оценки. Комплектация также вполне достойная.

Говорить о низком КПД мы не будем: во-первых, низким он является только в рамках рассматриваемой четверки, во-вторых, не надо забывать, что глубокий разряд снижает срок службы аккумуляторов, поэтому соотношение между запасенной в них и переданной в нагрузку энергиями всегда есть компромисс между эффективностью и большим сроком эксплуатации.

Неудачу с подключением двух ноутбуков будем рассматривать как предупреждение: каким бы богатым ни был набор переходников в комплекте устройства, всегда найдется нагрузка, к которой подходящего переходника не окажется. Поэтому перед покупкой надо убедиться, что к вашему устройству такой переходник есть, причем можно не только подключить его к разъему, но и реально подать питание на устройство.

Поэтому к реальным минусам мы отнесем только заниженное напряжение на USB-выходе при заявленном максимальном токе.


Общий итог

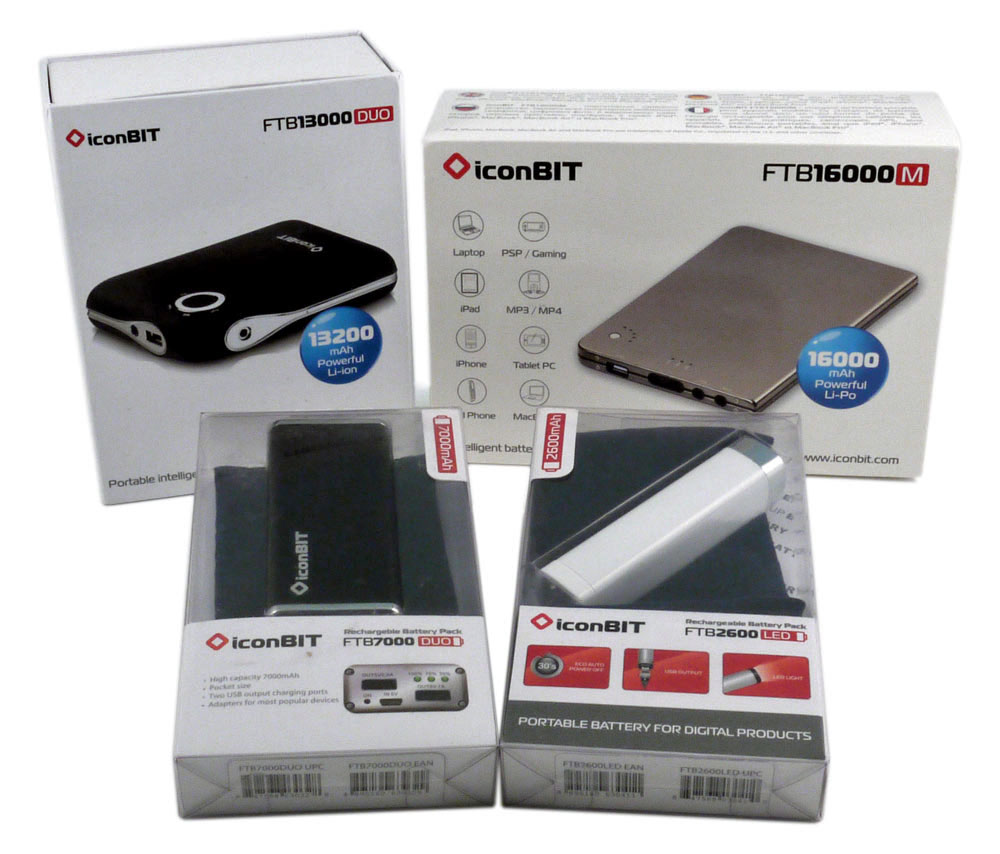

Мобильные аккумуляторы iconBIT: упаковка

В целом все представленные модели вполне функциональны, удобны и хорошо укомплектованы, а потому вполне могут пригодиться владельцам самых разных мобильных устройств. Наличие чехлов, в которые помещается весь комплект, позволит владельцу не искать нужный переходник, неведомо куда закатившийся в сумке в самый неподходящий момент. Комплектные удлинители имеют разумную длину, позволяющую не задумываться о покупке дополнительных кабелей.

Выявленные нами у отдельных образцов недочеты, прежде всего связанные с низким выходным напряжением при заявленном максимальном токе, могут быть свойством доставшегося нам экземпляра, однако хотелось бы, чтобы это стало для производителя поводом задуматься. И уж точно следовало бы навести порядок в информационной поддержке — как на сайте, так и в прилагаемых руководствах по использованию.

Проводить исследования на тему «сколько времени такой-то гаджет проработает от внешнего аккумулятора» мы не стали — просто потому, что всевозможных вариантов не много, а слишком много, причем постоянно появляются всё новые и новые устройства, которые можно подключать к подобным мобильным аккумуляторам.

В заключение еще раз отметим: если вы решили приобрести внешнее устройство питания для своего мобильного гаджета, то непременно убедитесь, что для него есть подходящий переходник. Это относится к продукции как iconBIT, так и любого другого производителя.


Средняя цена устройств в московской рознице составляет:

iconBIT FTB2600LEDН/Д(0)
iconBIT FTB7000DUOН/Д(0)
iconBIT FTB13000DUOН/Д(0)
iconBIT FTB16000MН/Д(0)

Устройства предоставлены на тестирование производителем



Дополнительно

iXBT BRAND 2016

«iXBT Brand 2016» — Выбор читателей в номинации «Процессоры (CPU)»:
Подробнее с условиями участия в розыгрыше можно ознакомиться здесь. Текущие результаты опроса доступны тут.

Нашли ошибку на сайте? Выделите текст и нажмите Shift+Enter

Код для блога бета

Выделите HTML-код в поле, скопируйте его в буфер и вставьте в свой блог.
