Адаптеры FSP для питания мобильных устройств от сети переменного тока

Три универсальных блока питания для ноутбуков и зарядное устройство USB


Мы уже тестировали ряд устройств, предназначенных для питания ноутбуков, ультрабуков и других мобильных устройств, которые требуют для своей работы напряжений более 5 В при значительных токах. Сегодня рассмотрим универсальные адаптеры производства компании FSP, которая хорошо знакома по блокам питания для компьютеров и серверов, а также по источникам бесперебойного питания.

В продуктовой линейке компании в настоящее время имеется четыре серии адаптеров, подключаемых к сети переменного тока. Их названия начинаются с букв NB: NB H, NB V, NB L и просто NB без дополнительной литеры, в каждой серии есть модели с разной максимальной мощностью.

Причем выходное напряжение у всех единственное и одинаковое — 19±1 В, что позволит использовать их с устройствами, для питания которых требуются напряжения в диапазоне от 18 до 20 вольт. С одной стороны, это исключает использование данных адаптеров с нагрузками, рассчитанными на более низкое питающее напряжение (12–16 В), а с другой позволяет снизить стоимость продукта. К тому же большинству современных ноутбуков и ультрабуков как раз и требуется около 19 В.

Одновременно получить образцы из всех серий не удалось, нам была предоставлена возможность рассмотреть три адаптера: один из серии NB и два из NB V. Серия NB L отличается только конструктивно, но не по функциональности, поэтому особых сожалений по поводу отсутствия образцов у нас нет. А вот у адаптеров NB H имеется еще и встроенный хаб USB 3.0, позволяющий не только обеспечить питание пятивольтовых гаджетов, но и расширить возможности ультрабуков и тонких ноутбуков по подключению USB-устройств. К сожалению, получить хотя бы одну модель из серии NB H не получилось.

У всех в комплекте есть наборы переходников, позволяющих подключаться к самым разным разъемам питания. Переходники имеют Г-образную форму и подключаются к колодке на выходном кабеле адаптера с помощью двухконтактной вилки.

Аккумулятор Hoox Magic stone: комплектация

Чтобы полнее представить спектр продукции компании, «на закуску» рассмотрим еще одну новинку, относящуюся к самому распространенному и востребованному типу источников питания — зарядное устройство с USB-выходом для питания мобильных устройств от сети переменного тока.

Упакованы все эти продукты в коробки из качественного картона с хорошим полиграфическим оформлением, для фиксации содержимого в некоторых моделях используются прозрачные пластиковые вставки.

Цвет всех доставшихся нам адаптеров черный, о других вариантах оформления информации нет. Зарядное устройство может поставляться минимум в двух цветах — черном и белом, хотя на сайте об этом не сказано.

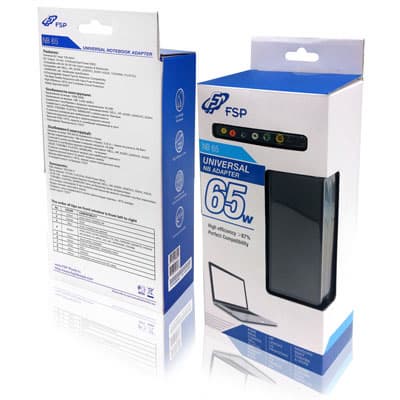

FSP NB 65

Адаптеры FSP для ноутбуков

Заявленные характеристики:

Параметры адаптера FSP NB 65
Производительность (т. е. КПД)>87%
Входное напряжениепеременное 100–240 В, 50–60 Гц
Выходное напряжениепостоянное 19 В (18–20 В)
Макс. выходной ток3,42 А
Мощность65 Вт
Размеры114,5 × 49,5 × 29,5 мм
Вес (измерено в нашей лаборатории):

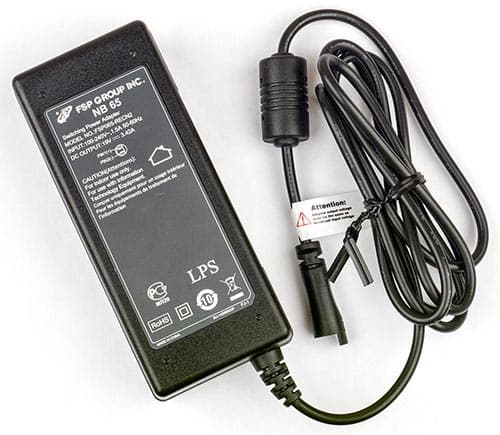

адаптер с кабелем питания
комплект
в упаковке

285 г
335 г
485 г
Описание на сайте производителя

Также заявлено наличие различных видов защиты — от перегрузки и перенапряжения по входу и выходу, короткого замыкания на выходе и перегрева. Есть контур компенсации коэффициента мощности во входной цепи и средства снижения помех.

Адаптеры FSP для ноутбуков

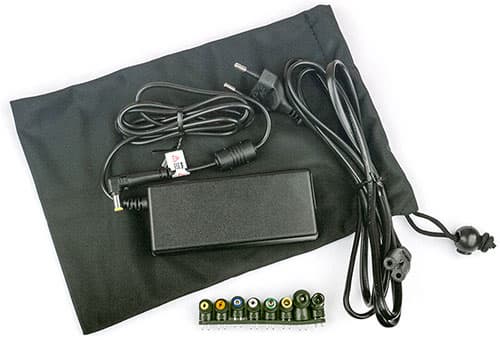

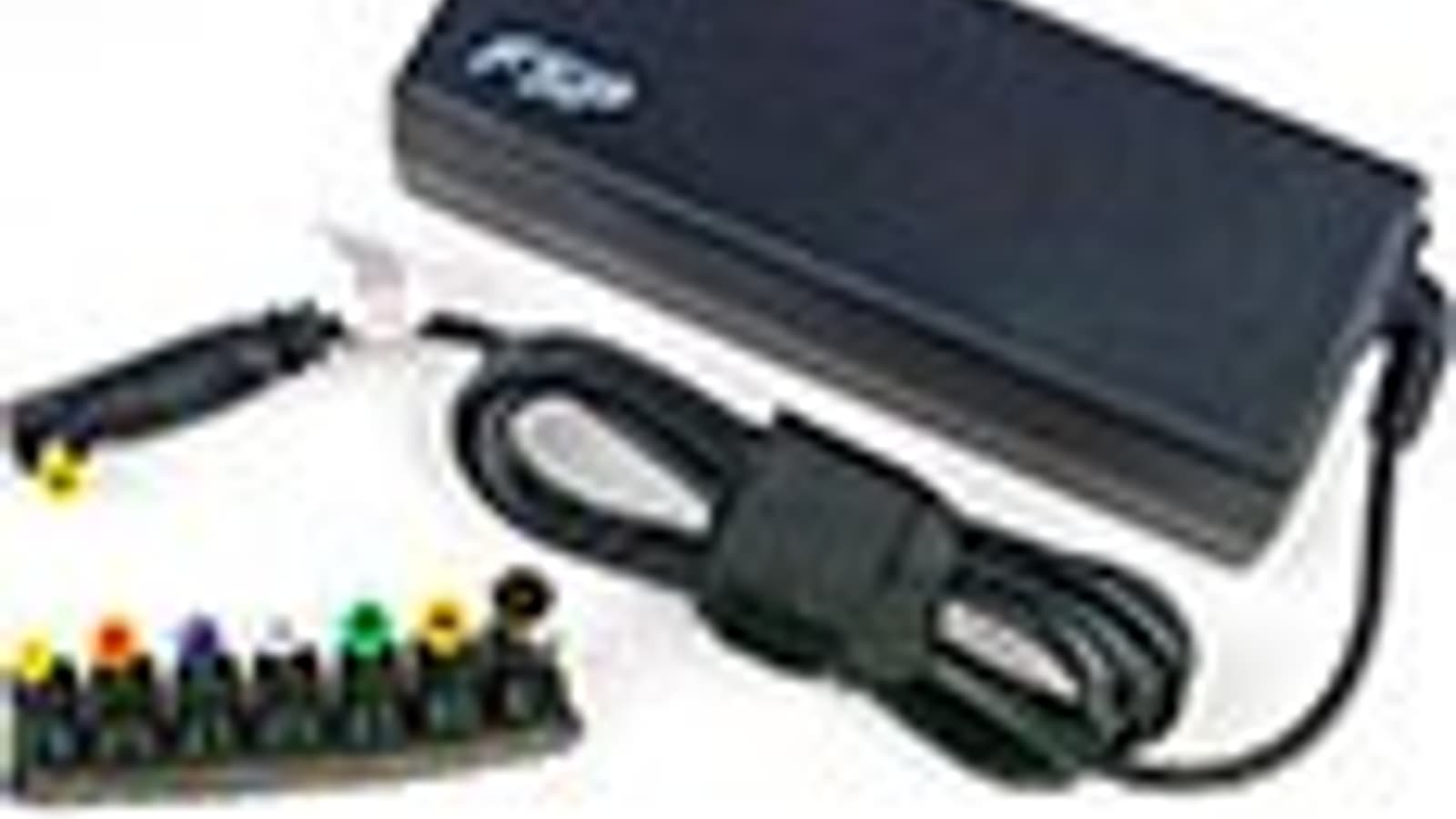

В комплекте:

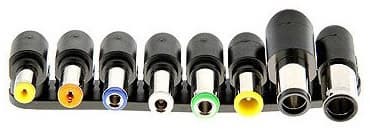

  • 9 переходников для ноутбуков и ультрабуков с разными разъемами питания (восемь закреплены на общей подложке, девятый уже установлен на кабель),
  • тканевый чехол, в который помещается и сам адаптер с кабелями, и переходники,
  • инструкция на нескольких языках, включая русский, и гарантийный талон.
Адаптеры FSP для ноутбуков

С назначением переходников в информации на сайте и на упаковке есть некоторые разночтения, в подписях зеленым цветом выделено указанное только на упаковке, синим — только на сайте:

Адаптеры FSP для ноутбуков

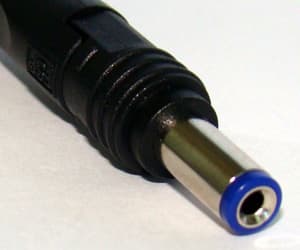

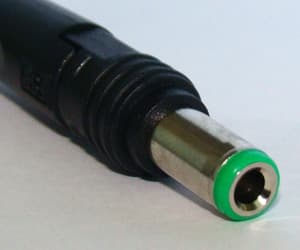

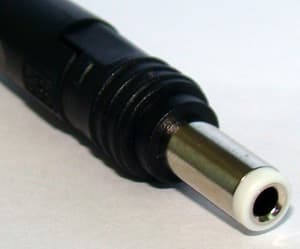

Переходники из комплекта адаптеров FSP
ЦветНазначениеВнешний вид

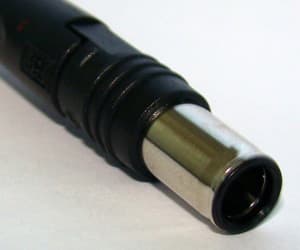

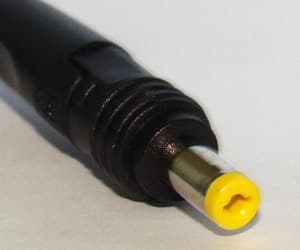

1желтыйAcer, Asus, Compaq, HP, LGПереходники адаптеров FSP

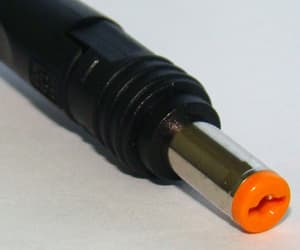

2оранжевыйAcerПереходники адаптеров FSP
3синийAcer, Compaq, Gateway, Hitachi, IBM, NEC, Sharp, Toshiba, Twinhead, Winbook, HP, LenovoПереходники адаптеров FSP
4белыйAcer, Compaq, Fujitsu, Gateway, Hitachi, HP, IBM, LG, MSI, NEC, Panasonic, Philips, Samsung, Sharp, Toshiba, Twinhead, Viewsonic, Winbook, Asus, Clevo, CTX, Dell, Gigabyte, Lenovo, MitacПереходники адаптеров FSP
5зеленыйAcer, Asus, Compaq, HP, Mitac, ToshibaПереходники адаптеров FSP

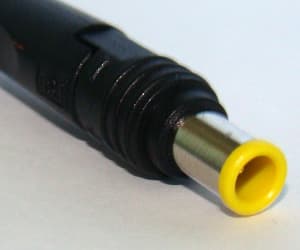

6желтыйFujitsu, Panasonic, Samsung, SonyПереходники адаптеров FSP
7черныйDellПереходники адаптеров FSP
8черныйIBM, LenovoПереходники адаптеров FSP

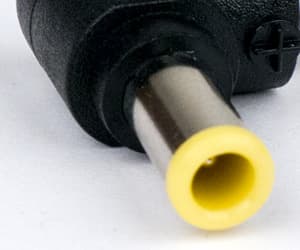

9желтыйSamsungПереходники адаптеров FSP

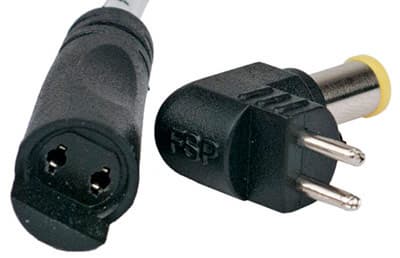

Длина съемного входного кабеля 1,7 м, выходного — 1,2 м. Возле колодки для подключения переходников имеется ферритовый фильтр в пластиковой оболочке, способствующий снижению помех. Хотя на фотографиях, имеющихся на сайте изготовителя, на выходном кабеле имеется стяжка-липучка для фиксации при переноске, а на верхней крышке можно разглядеть индикатор и буквы «FSP», в нашем экземпляре ничего такого не было.

Оба кабеля входят в корпус под прямым углом.

Адаптеры FSP для ноутбуков

Сечение проводов выходного кабеля 0,82 мм²/18AWG, что представляется достаточным для подключения нагрузок заявленной мощности.

Цены

Цены на этот адаптер в московской рознице на момент написания обзора начинались примерно с 1600 рублей.

Тестирование

После 30 минут работы с максимальной нагрузкой корпус нагревается на 25–35 °C выше комнатной температуры (здесь и далее указан диапазон температур для разных точек адаптера), наиболее нагретый участок находится ближе к выходному кабелю.

Нагрузка, Вт0
холостой ход
520355065
Ток, А00,261,051,852,663,48
Выходное напряжение, В19,119,119,018,918,818,7

Размах и вид пульсаций можно оценить по осциллограммам:

Адаптеры FSP для ноутбуков         Адаптеры FSP для ноутбуков         Адаптеры FSP для ноутбуков

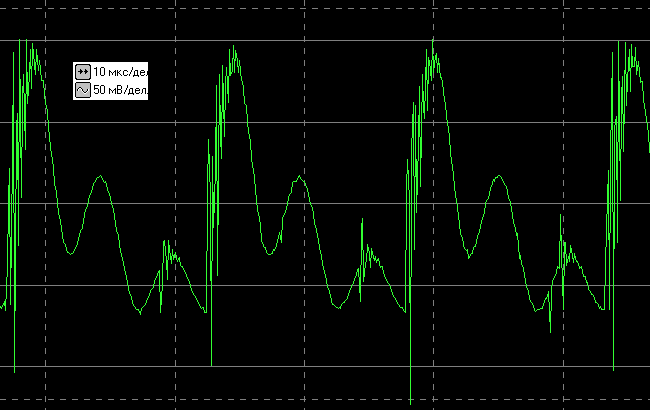

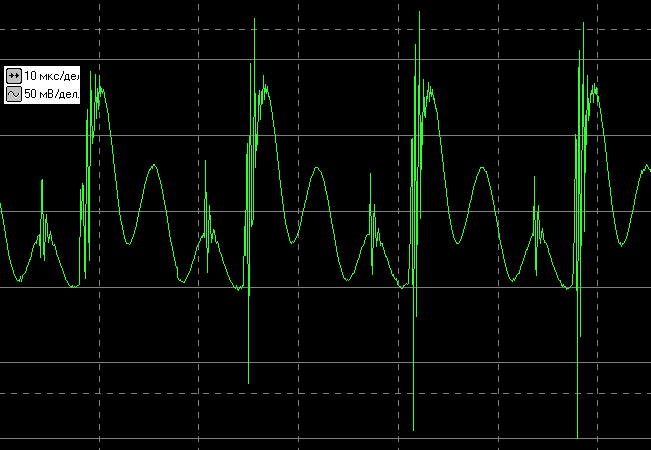

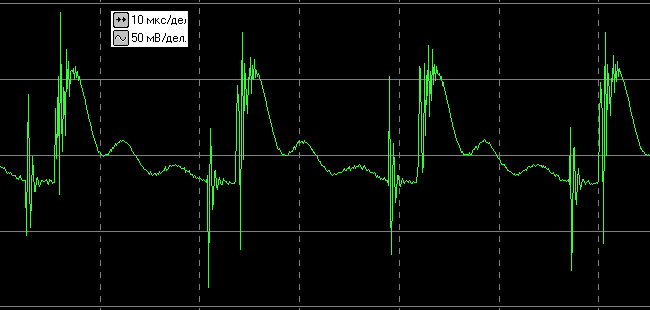

Осциллограммы при мощности нагрузки (слева направо): 5 Вт, 35 Вт, 65 Вт

То есть даже при максимальной нагрузке размах пульсаций, в том числе пиковых, не превышает 260–270 мВ, а напряжение при допустимых нагрузках не выходит из заявленного диапазона 18–20 В.

Исследуем поведение при повышении нагрузки сверх максимально заявленной на период не менее минуты:


Ток, А3,74,04,44,64,74,75
Выходное напряжение, В18,618,518,418,318,0срабатывает защита

После снятия перегрузки напряжение на выходе адаптера обычно восстанавливается автоматически.

То есть можно сделать вывод, что данной модели не страшны даже значительные, до 35%, перегрузки. Оговоримся: речь здесь и далее идет о достаточно коротком, хотя и не предельно малом, времени работы с перегрузкой, а длительная — в десятки минут и более — работа в таком режиме не исследовалась: адаптер нужно выбирать в соответствии с мощностью нагрузки и не надеяться на возможности сверх заявленных.

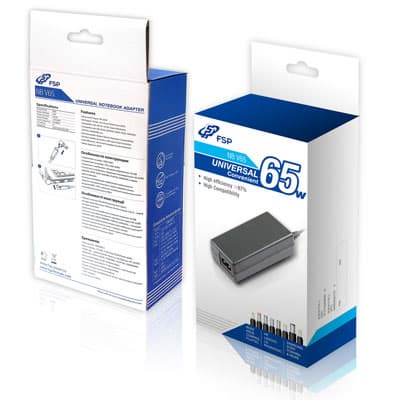

FSP NB V65

Адаптеры FSP для ноутбуков

Заявленные характеристики:

Параметры адаптера FSP NB V65
Производительность (т. е. КПД)>87%
Входное напряжениепеременное 100–240 В, 50–60 Гц
Выходное напряжениепостоянное 19 В (18–20 В)
Макс. выходной ток3,42 А
Мощность65 Вт
Размеры100,7 × 40,5 × 30 мм
Вес (измерено в нашей лаборатории):
адаптер с кабелем питания
комплект
в упаковке

290 г
315 г
385 г
Описание на сайте производителя

Также заявлено наличие различных видов защиты — от перегрузки и перенапряжения по входу и выходу, короткого замыкания на выходе и перегрева. Есть контур компенсации коэффициента мощности во входной цепи и средства снижения помех.

Адаптеры FSP для ноутбуков

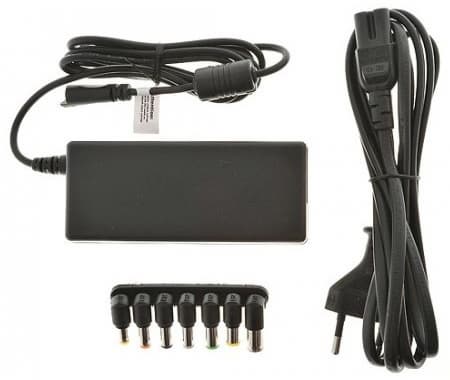

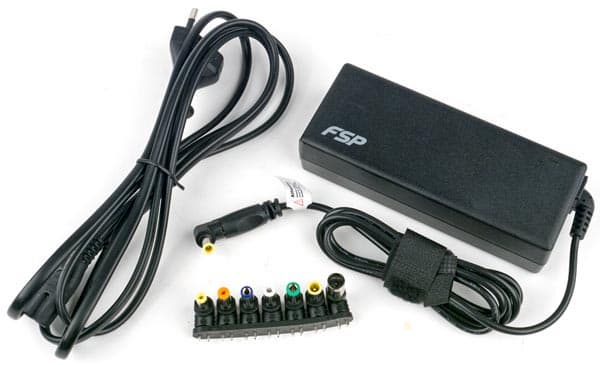

В комплекте:

  • 8 переходников для ноутбуков и ультрабуков с разными разъемами питания,
  • инструкция на нескольких языках, включая русский, и гарантийный талон.

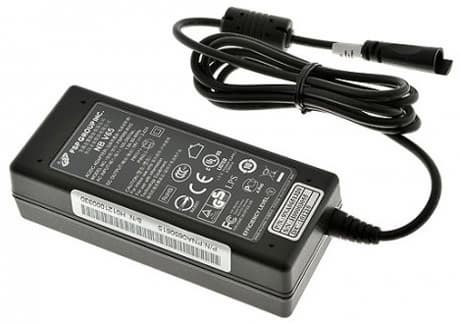

Адаптеры FSP для ноутбуков

Из перечисленных для адаптера NB 65 переходников у нас отсутствовал седьмой (черный, для Dell), хотя на сайте указано, что он как раз имеется в комплекте, а отсутствует восьмой (черный, IBM/Lenovo).

Чехла в комлекте данной модели нет.

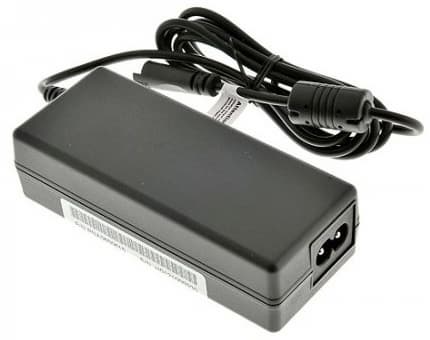

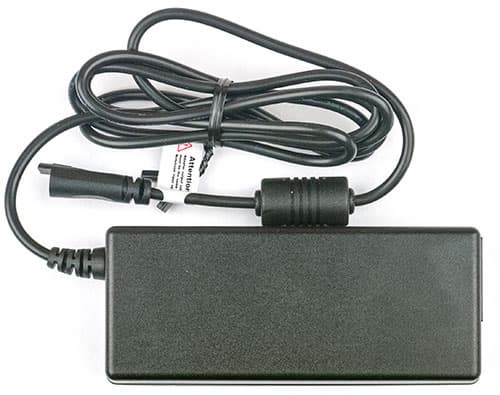

Длина съемного входного кабеля 1,7 м, выходного — 1,2 м. Возле колодки для подключения переходников имеется ферритовый фильтр в пластиковой оболочке, способствующий снижению помех. Сечение проводов выходного кабеля 0,82 мм²/18AWG, что представляется достаточным для подключения нагрузок заявленной мощности.

Оба кабеля входят в корпус под прямым углом.

Адаптеры FSP для ноутбуков

Цены

Цены на этот адаптер в московской рознице на момент написания обзора начинались примерно с 1500 рублей.

Тестирование

После 30 минут работы с максимальной нагрузкой корпус нагревается на 28–36 °C выше комнатной температуры, наиболее нагретый участок находится ближе к выходному кабелю.


Нагрузка, Вт0
холостой ход
520355065
Ток, А00,261,051,852,663,48
Выходное напряжение, В19,119,119,018,918,818,7

Размах и вид пульсаций можно оценить по осциллограммам:

Адаптеры FSP для ноутбуков         Адаптеры FSP для ноутбуков         Адаптеры FSP для ноутбуков

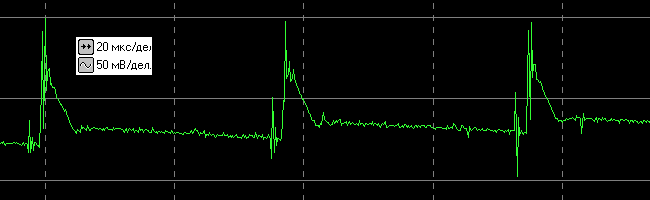

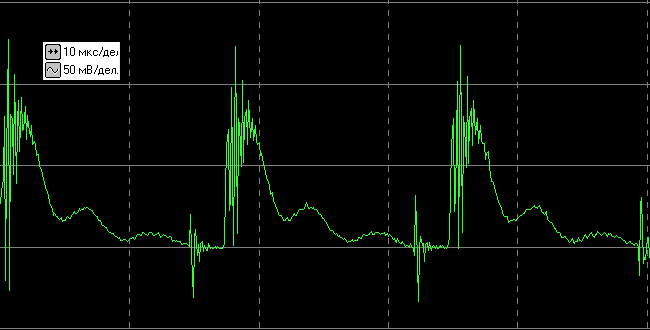

Осциллограммы при мощности нагрузки (слева направо): 5 Вт, 35 Вт, 65 Вт

То есть даже при максимальной нагрузке размах пульсаций, в том числе пиковых, не превышает 220–230 мВ, а напряжение при допустимых нагрузках не выходит из заявленного диапазона 18–20 В.

Исследуем поведение при повышении нагрузки сверх максимально заявленной на период не менее минуты:


Ток, А4,04,44,54,6
Выходное напряжение, В18,618,318,1срабатывает защита

После снятия перегрузки напряжение на выходе адаптера обычно восстанавливается автоматически.

У этой модели перегрузочная способность немного меньше, она выдерживает перегрузки до 30–32%, что тоже очень неплохо, и выходное напряжение также не выходит за нижнюю заявленную границу.


FSP NB V90

Адаптеры FSP для ноутбуков

Заявленные характеристики:

Параметры адаптера FSP NB V90
Производительность (т. е. КПД)>87%
Входное напряжениепеременное 100–240 В, 50–60 Гц
Выходное напряжениепостоянное 19 В (18–20 В)
Макс. выходной ток4,74 А
Мощность90 Вт
Размеры130,4 × 50,8 × 30,2 мм
Вес (измерено в нашей лаборатории):
адаптер с кабелем питания
комплект
в упаковке

390 г
540 г
635 г
Описание на сайте производителя

Также заявлено наличие различных видов защиты — от перегрузки и перенапряжения по входу и выходу, короткого замыкания на выходе и перегрева. Есть контур компенсации коэффициента мощности во входной цепи и средства снижения помех.

Адаптеры FSP для ноутбуков

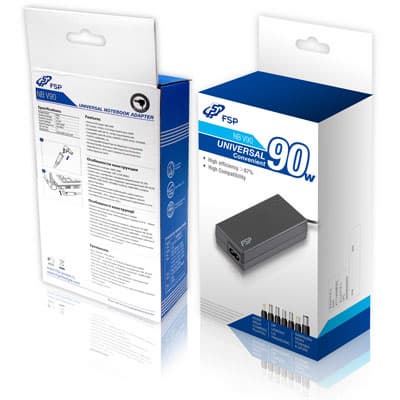

В комплекте:

  • 8 переходников для ноутбуков и ультрабуков с разными разъемами питания (те же, что у NB V65),
  • инструкция на нескольких языках, включая русский, гарантийный талон и информационный листок по безопасности.

Чехол у данной модели отсутствует.

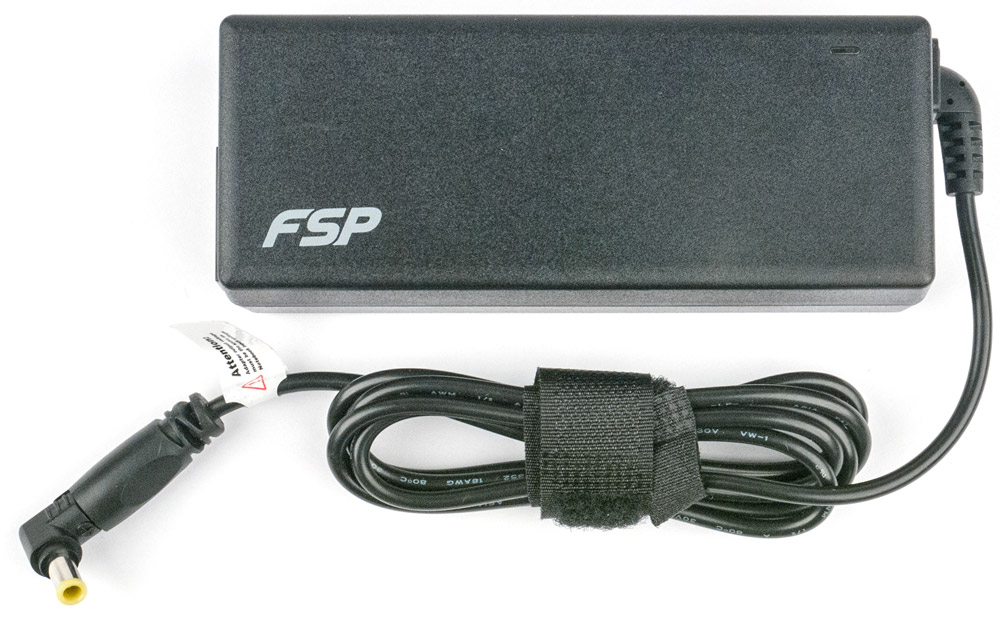

Адаптеры FSP для ноутбуков

Длина съемного входного кабеля 1,7 м, выходного — 1,2 м. В месте выхода из корпуса кабель для подключения нагрузок изгибается на 90° и далее проходит параллельно торцу адаптера, что при транспортировке экономит немного места и несколько уменьшает риск перетирания или излома кабеля в месте выхода из корпуса. Возле колодки для подключения переходников имеется ферритовый фильтр в пластиковой оболочке, способствующий снижению помех, а для удобства транспортировки предусмотрена стяжка-липучка.

Сечение проводов выходного кабеля 0,82 мм²/18AWG. Критически малым такое значение не назовешь, но для 90-ваттного адаптера можно было бы использовать и более толстые провода.

Адаптеры FSP для ноутбуков

На верхней крышке корпуса имеется зеленый светодиодный индикатор, при срабатывании защиты он гаснет.

Цены

Цены на этот адаптер в московской рознице на момент написания обзора начинались примерно с 1800 рублей.

Тестирование

После 30 минут работы с максимальной нагрузкой корпус нагревается на 18–30 °C выше комнатной температуры, наиболее нагретый участок находится ближе к выходному кабелю. То есть нагрев этого адаптера меньше, чем у предыдущих моделей, хотя и его корпус при больших нагрузках становится неприятно горячим.


Нагрузка, Вт0
холостой ход
1030507090
Ток, А00,521,582,653,74,8
Выходное напряжение, В19,219,219,119,119,018,8

Размах и вид пульсаций можно оценить по осциллограммам:

Адаптеры FSP для ноутбуков         Адаптеры FSP для ноутбуков         Адаптеры FSP для ноутбуков

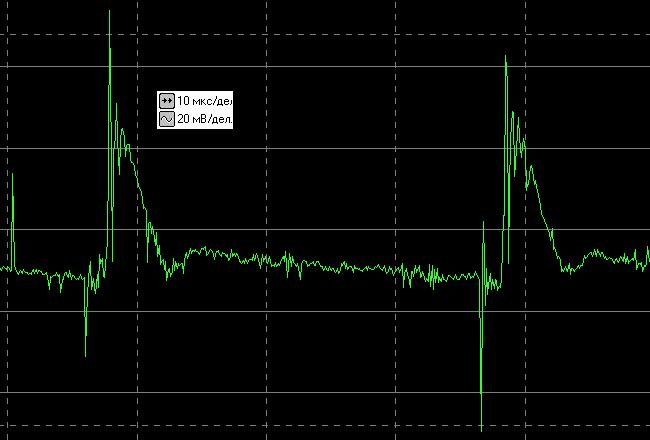

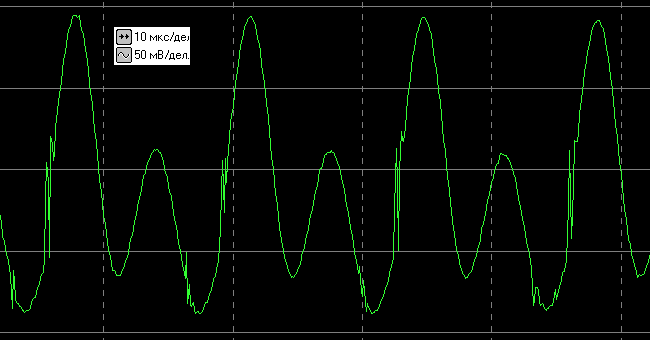

Осциллограммы при мощности нагрузки (слева направо): 10 Вт, 50 Вт, 90 Вт

При максимальной нагрузке размах пульсаций не превышает 180–190 мВ, а напряжение при допустимых нагрузках очень мало отклоняется от номинальных 19 В. Это самый лучший результат в тесте, однако с минимальным преимуществом: у других моделей в этом плане дело обстоит лишь немногим хуже.

Исследуем поведение при повышении нагрузки сверх максимально заявленной на период не менее минуты:


Ток, А5,55,86,16,36,4
Выходное напряжение, В18,818,718,718,7срабатывает защита

После снятия перегрузки напряжение на выходе адаптера обычно восстанавливается автоматически.

У этой модели перегрузочная способность также неплохая: адаптер выдерживает перегрузки до 32-33%.

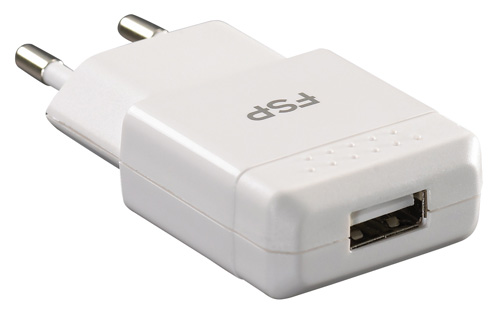

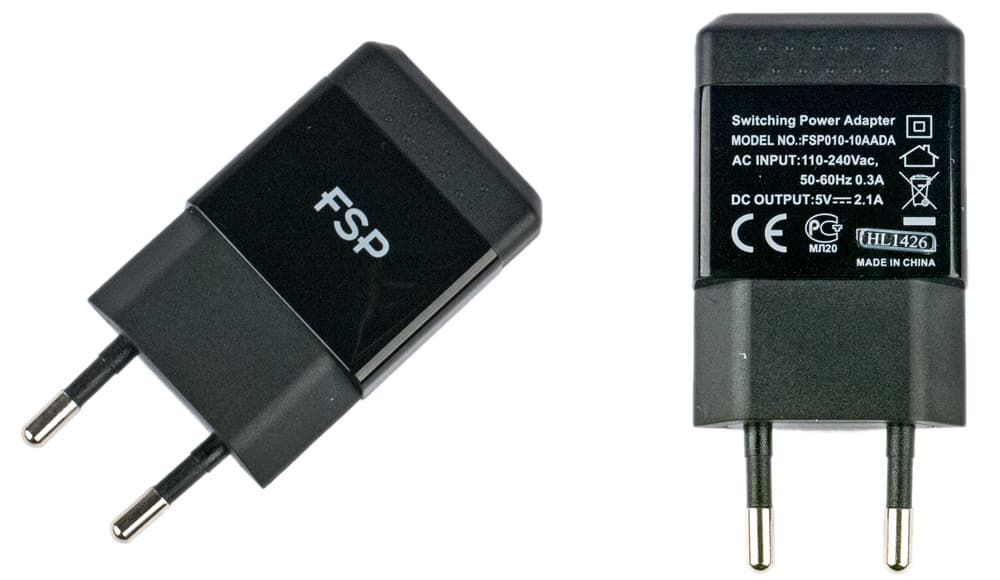

Mini USB Charger

Адаптеры FSP

Заявленные характеристики:

Параметры адаптера FSP Mini USB Charger
Производительность (т. е. КПД)>76%
Входное напряжениепеременное 100–240 В, 50–60 Гц
Выходное напряжениепостоянное 5 В
Макс. выходной ток2,1 А
Вес (измерено в нашей лаборатории):
адаптер
в упаковке

30 г
56 г
Описание на сайте производителя

Также заявлено наличие различных видов защиты — от перегрузки и перенапряжения (без уточнения: по входу, по выходу или везде), короткого замыкания и перегрева. Средства снижения помех и контур компенсации коэффициента мощности во входной цепи в описаниях не упоминаются, но есть строчка «Интеллектуальное энергосбережение, <0,1 Вт» — очевидно, имеется в виду собственное потребление без подключения нагрузки к USB-выходу.

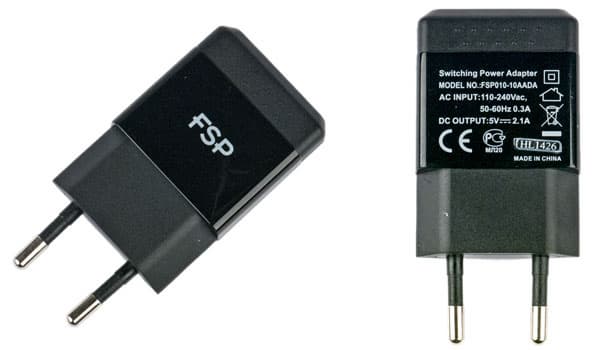

Адаптеры FSP

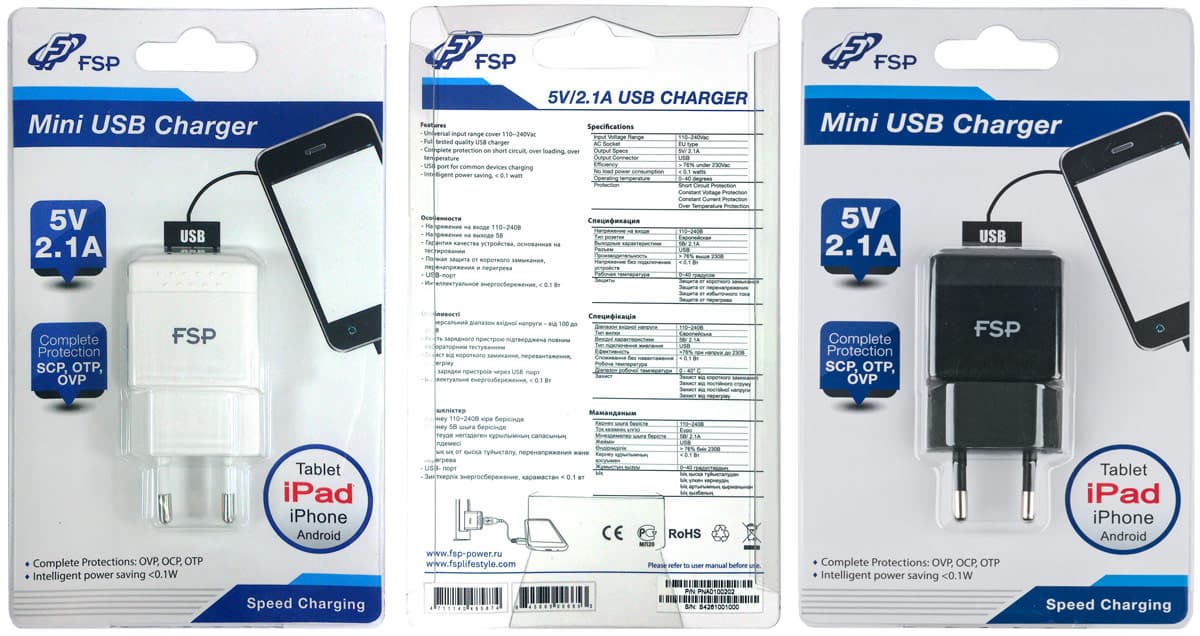

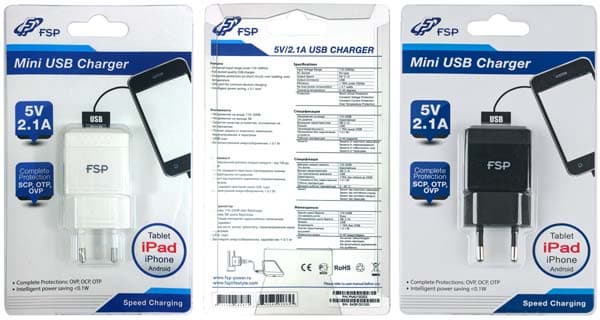

В комплекте только гарантийный талон, вся информация об устройстве приведена на упаковке.

Цены

Цены на это зарядное устройство в московской рознице на момент написания обзора начинались примерно с 480 рублей.

Адаптеры FSP

Тестирование

За 30 минут работы с максимальным заявленным током температура корпуса поднялась на 40 °C выше температуры в помещении, то есть устройство стало очень горячим на ощупь, что не сказалось на его работоспособности.


Ток, А1,02,12,32,42,52,6
Выходное напряжение, В5,05,15,13,11,7срабатывает защита

Размах и вид пульсаций можно оценить по осциллограммам.

Адаптеры FSP для ноутбуков         Адаптеры FSP для ноутбуков

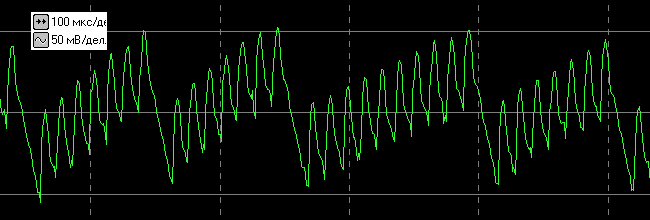

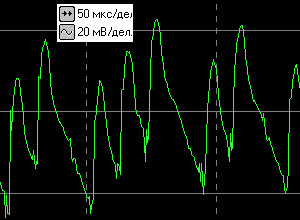

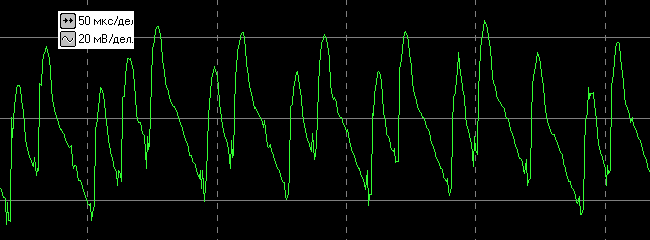

Осциллограммы при токе нагрузки (слева направо) 1 A и 2,1 A

Вполне естественно, что при повышении тока размах пульсаций на выходе несколько увеличивается, а их форма меняется, и в таких случаях вольтметр может фиксировать небольшое увеличение постоянного напряжения на выходе, что мы и наблюдаем при увеличении нагрузки с 1,0 до 2,1–2,3 А. Но даже при максимальной нагрузке пульсации не превышают 100–110 мВ.

Столь четкого порога срабатывания защиты от перегрузки, как у адаптеров для ноутбуков, здесь нет: при повышении тока нагрузки свыше 2,3 А выходное напряжение начинает быстро снижаться, выходя за определенную спецификацией USB нижнюю границу в 4,75 В, при этом само зарядное устройство может длительно работать. Лишь при токах свыше 2,5 А оно отключается, однако не сразу, а через несколько секунд.


Итоги

Универсальные адаптеры для ноутбуков не только соответствуют заявленным параметрам по подключению нагрузок, но нормально работают и при значительных, до 30% и даже 35%, перегрузках.

Естественно, длительная работа с превышением допустимой мощности наверняка приведет к перегреву и срабатыванию соответствующей защиты, но если такие перегрузки кратковременные (десятки секунд и даже несколько минут), то выходное напряжение не выходит за указанную в параметрах нижнюю границу. Это позволит обеспечить нормальную работу подключенного ноутбука в пиковых режимах, но вовсе не означает, что можно использовать данный адаптер с нагрузками, заявленное максимальное потребление которых выше приведенного для каждой модели адаптера значения.

Многие современные ноутбуки рассчитаны на напряжение питания не 18 или 19, а 19,5 вольт. Конечно, их штатные блоки питания не выдают ровно эту величину напряжения в любом режиме работы ноутбука, отклонения вполне возможны. Если считать допустимыми отклонения ±5% (это обычная практика), то нижняя граница допустимого питающего напряжения для подобных моделей находится на уровне 18,5 В, и все опробованные нами адаптеры FSP NB обеспечивают такое значение даже при превышении, порой значительном, тока нагрузки сверх максимального заявленного.

Надо сделать предупреждение в отношении переходников: приведенные списки изготовителей, к ноутбукам и ультрабукам которых подходит тот или иной переходник, являются не более чем приблизительным ориентиром. Нельзя полагаться на внешний вид, на геометрические размеры, доступные для измерения, и даже на тот факт, что данный переходник может быть вставлен в гнездо питания ноутбука: диаметр внутреннего контакта, который пользователю замерить сложно, может быть немного меньше, чем требуется, либо длина контактов недостаточна, и подключения не будет, в этом мы уже убеждались при тестировании устройств с подобным универсальным подключением нагрузок.

Г-образная форма во многих случаях удобнее прямой — по крайней мере, коннектор не будет торчать из ноутбука на несколько сантиметров. Но порой это может быть и минусом: так, колодка на выходном кабеле адаптера, к которой подключаются переходники, имеет довольно большой диаметр и может помешать плотной фиксации в случаях, когда гнездо питания ноутбука находится в углублении, а иногда и попросту не дать вставить его на необходимую для нормального контакта глубину.

Поэтому гарантировать возможность работы адаптера с конкретным устройством может только проверка с подключением этого устройства через адаптер к сети переменного тока, именно это мы настоятельно рекомендуем делать при покупке.

В одном из предыдущих обзоров мы уже обсуждали вопрос: зачем нужны адаптеры, подобные FSP NB, если у каждого ультрабука или ноутбука в комплекте есть собственный? Во-первых, комплектный источник питания может потеряться или сломаться, а купить новый не всегда возможно, да и обойдется «родной» блок весьма недешево. Во-вторых, многие владельцы ноутбуков регулярно пользуются ими в двух-трех местах — дома, на работе, на даче, и приходится постоянно таскать с собой лишнюю коробку весом в 300–400 граммов; купив универсальный адаптер, можно будет оставлять его на работе, а дома пользоваться штатным. Наконец, при наличии нескольких мобильных устройств универсальный адаптер поможет обеспечить каждое из них питанием от сети переменного тока (если, конечно, переходников окажется достаточно).

В отношении пятивольтового адаптера также надо сказать, что он не просто соответствует заявленным характеристикам: спецификация USB требует отклонения напряжения не более чем на ±5%, а в наших тестах напряжение на выходе зарядных устройств не опускалось ниже 5 В во всем допустимом диапазоне нагрузок и даже при некотором превышении.
