Компания Zalman за последние 5 лет заметно расширила ассортимент компьютерных корпусов своего производства. С моделью Zalman Z9 Plus мы познакомились еще в 2011 году, а относительно недавно корейский производитель выпустил обновленную модель Zalman Z9 Neo, которая и попала к нам на тестирование. Занятно, что в отличие от модели Z11, где схожесть между версиями Plus и Neo видна невооруженным взглядом, обновленный Z9 Neo и по дизайну, и по построению шасси ощущается как абсолютно новая, самостоятельная разработка.

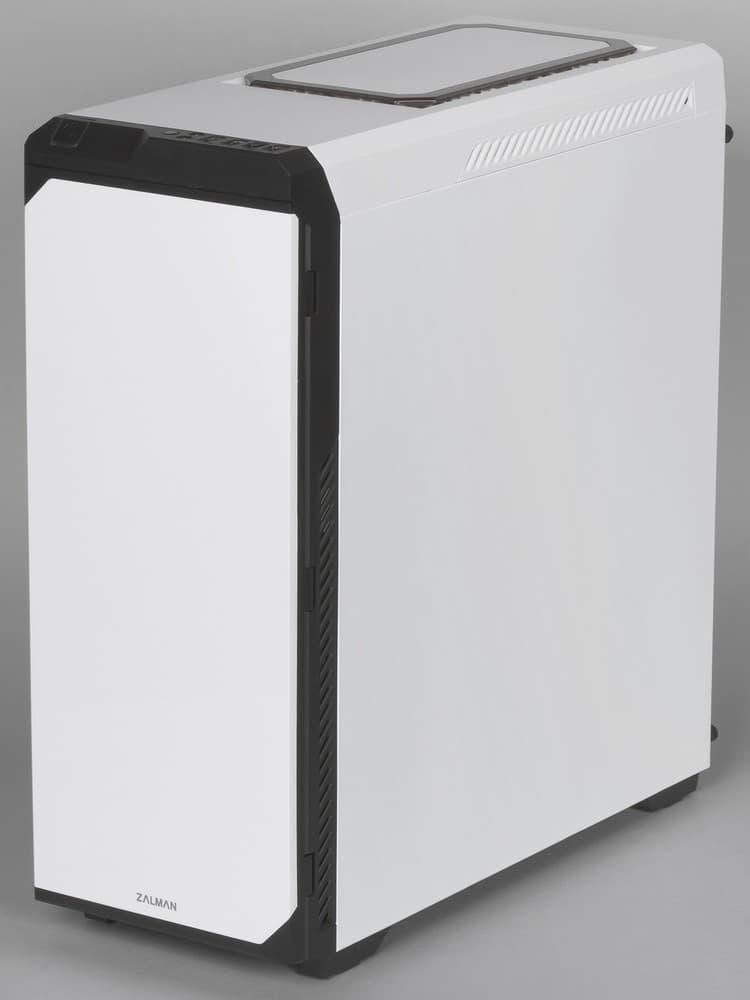

Zalman Z9 Neo White

По своим габаритам Zalman Z9 Neo относится ко все еще наиболее популярной категории miditower, он предусматривает установку системных плат формата ATX, microATX и Mini-ITX, а также графических ускорителей длиной до 420 мм включительно. Корпус поставляется в двух вариантах расцветки — черном (Zalman Z9 Neo) и практически полностью белом (Zalman Z9 Neo White). Нам достался более необычный белый вариант. Независимо от цвета корпуса, на его левой боковой стенке располагается большое окошко из слегка затемненного акрила. Из этого же материала сделана съемная рамка на верхней стенке, которую при необходимости можно снять, давая больше свободы проходящим через эту стенку воздушным потокам.

Zalman Z9 Neo White

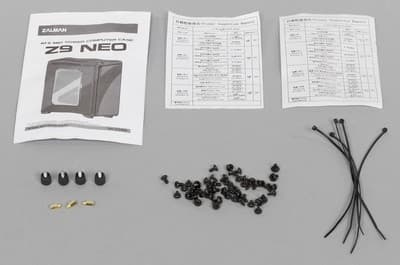

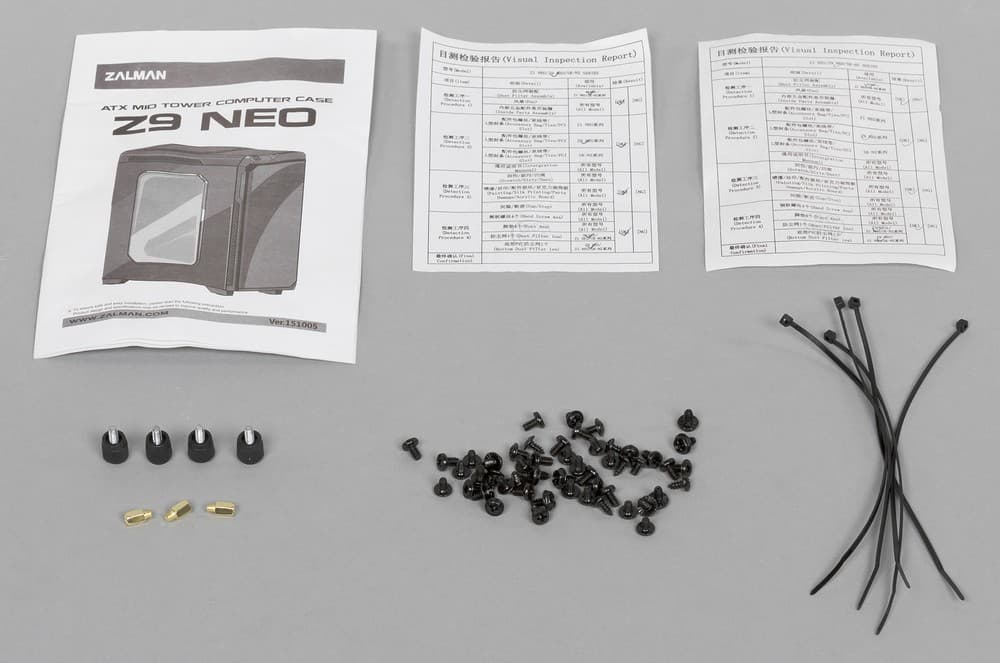

Поставляется корпус в обычной картонной коробке с прорезями на боковых гранях для более удобной переноски. В комплект поставки помимо самого корпуса и богатой системы охлаждения, о которой мы поговорим в соответствующем разделе, входит набор крепежных винтов, несколько одноразовых стяжек и инструкция по сборке в виде небольшой книжки формата А5. В нашем случае инструкция не содержала раздела на русском языке, да и в целом назвать ее подробной никак нельзя: многие операции (например, монтаж жестких дисков в 5-дюймовый отсек или установка радиатора системы жидкостного охлаждения) в ней не отражены, равно как и полная спецификация корпуса — ее можно найти на коробке.

Компоновка

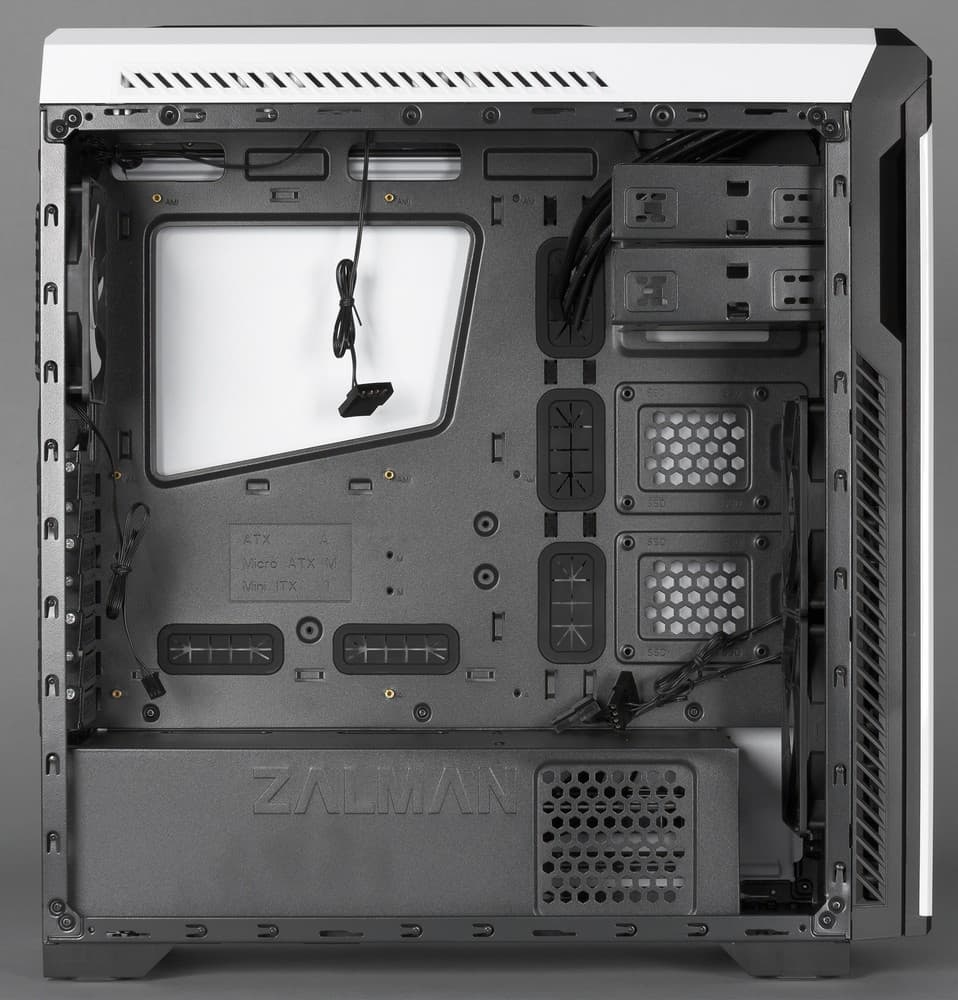

Как мы уже отмечали ранее, данная модель относится к категории miditower. По внутренней компоновке этот корпус Zalman в значительной степени повторяет другой недавно побывавший у нас на тестировании корпус — Deepcool Dukase.

Zalman Z9 Neo White

Его внутренний объем также разделен на две части: небольшая нижняя часть предназначена для размещения блока питания и корзины для двух полноразмерных HDD, а в верхней находится основание для установки системной платы, универсальные отсеки для 5,25″ устройств с внешним доступом, которые также можно использовать для установки 3,5″ и 2,5″ накопителей. Еще два диска ноутбучного формата можно прикрутить к внутренней стенке в месте сразу под пятидюймовыми отсеками.

Zalman Z9 Neo White

Все пространство в средней части корпуса оставлено свободным, чтобы не мешать установке двух или даже трех видеокарт длиной до 420 мм каждая. Таким образом, Zalman Z9 Neo White может претендовать на роль неплохой основы для построения как игровой системы, так и продвинутой рабочей станции, чему способствуют 7 слотов для плат расширения и возможность установки до 6 дисковых накопителей, 4 из которых могут быть полноразмерными, вместительными HDD.

Конструкция

Размеры корпуса — 490×205×482 мм (В×Ш×Г), включая выступающие части.

Весит корпус относительно немного — всего 5,9 кг. Его боковые стенки выполнены из качественной стали толщиной 0,7 мм, чего нельзя сказать обо всех внутренних элементах шасси. Для большей их части применяется сталь толщиной 0,6 мм, и это заметно сказывается на их прочности и устойчивости к прогибам. Также свои коррективы в массо-габаритный коэффициент Z9 Neo White вносит большая акриловая вставка на левой стенке и крышка корпуса, выполненная из пластика. К счастью, прочность корпуса остается достаточной для того, чтобы во время его работы не возникало никаких дребезжаний и других посторонних призвуков.

Zalman Z9 Neo White Zalman Z9 Neo White

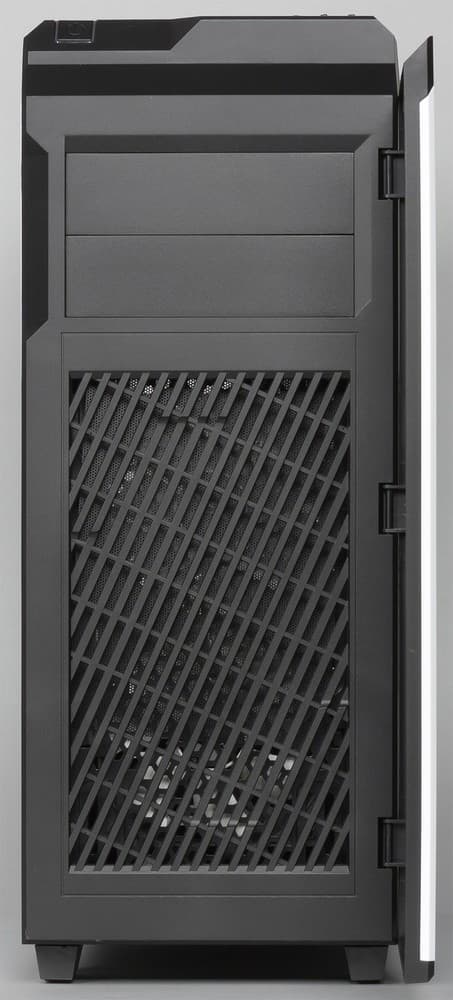

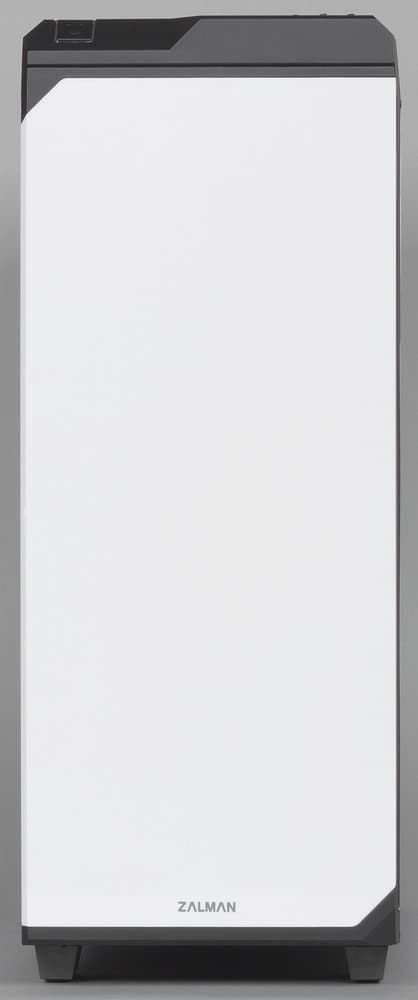

Передняя панель Z9 Neo White полностью прикрыта пластиковой дверцей, внешнюю сторону которой украшает (и усиливает) стальная пластина, выкрашенная в белый глянец. Дверца открывается чуть больше чем на 90 градусов. На ее внутреннюю сторону установлена звукоизоляционная прокладка из мягкого, похожего на резину материала. В закрытом положении дверцу удерживает пара достаточно мощных магнитов, а для удобства открытия предусмотрен небольшой вырез в верхней части.

Открывать дверцу нужно только для получения доступа к оптическому приводу или другому устройству с аналогичными габаритами, то есть, по факту, делать это придется крайне редко. Все порты, кнопки и индикаторы вынесены на край верхней стенки корпуса, при этом кнопка включения расположена на скошенном торце, что делает ее более удобной для нажатия как при напольном, так и при настольном размещении.

Zalman Z9 Neo White

Кнопка включения крупная, квадратной формы, имеет большой ход и срабатывает с приятным щелчком. Кнопка перезагрузки располагается заметно правее, она заметно меньше по размерам, имеет круглую форму и такой же приятный механизм срабатывания. В качестве диода Power LED выступает тонкая рамка кнопки включения, она почти равномерно и достаточно сильно подсвечивается синим. Решение с диодом HDD LED несколько странное: при наличии дисковой активности правый нижний угол рамки кнопки включения дополнительно подсвечивается красным, что смотрится некрасиво и совсем непродуманно.

Дополнительными источниками синего свечения в корпусе служат 2 корпусных вентилятора на верхней стенке. Свет от них частично проходит через верхнюю и заднюю стенку, а также неплохо подсвечивает всю область, осмотр которой предлагает акриловое окно на левой боковой стенке. Вся подсветка корпуса является неотключаемой, а потому оставлять работающий ПК на ночь где-нибудь в спальне будет не самой лучшей идеей.

Zalman Z9 Neo White

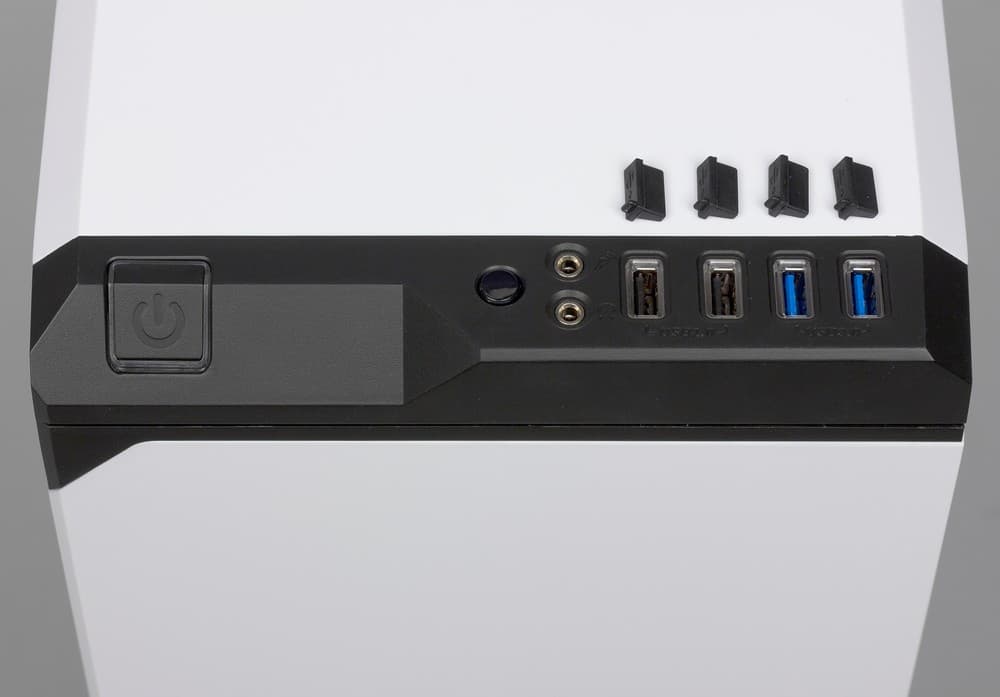

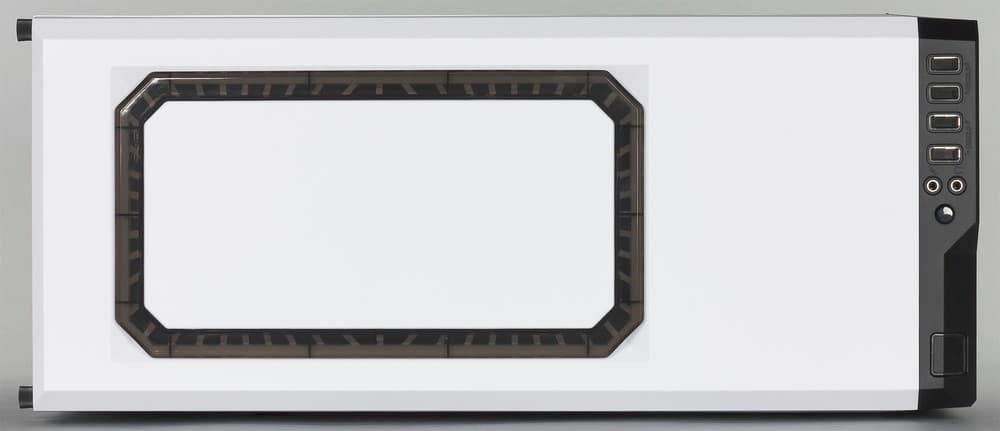

Для подключения микрофона и наушников предусмотрено два стандартных гнезда 3,5 мм, справа от которых расположены сразу четыре USB-порта: два USB 3.0 и еще два классических USB 2.0. Порты расположены достаточно близко друг к другу, так что одновременно установить можно будет только два крупногабаритных устройства. Стоит отметить, что все четыре порта в варианте «из коробки» защищены от пыли и прочих неприятностей небольшими резиновыми заглушками. Заглушки никак не крепятся к корпусу и, с большой долей вероятности, будут благополучно потеряны после первого же использования порта по прямому назначению.

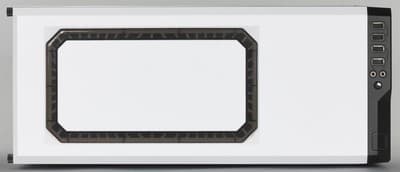

Верхняя панель корпуса выполнена из пластика и является съемной. На боковых гранях данной панели располагаются небольшие вентиляционные прорези. Дополнительные отверстия для выхода горячего воздуха предусмотрены и в центре верхней панели, однако по умолчанию они закрыты акриловой рамкой, которую можно поддеть и достаточно быстро извлечь из корпуса.

Zalman Z9 Neo White

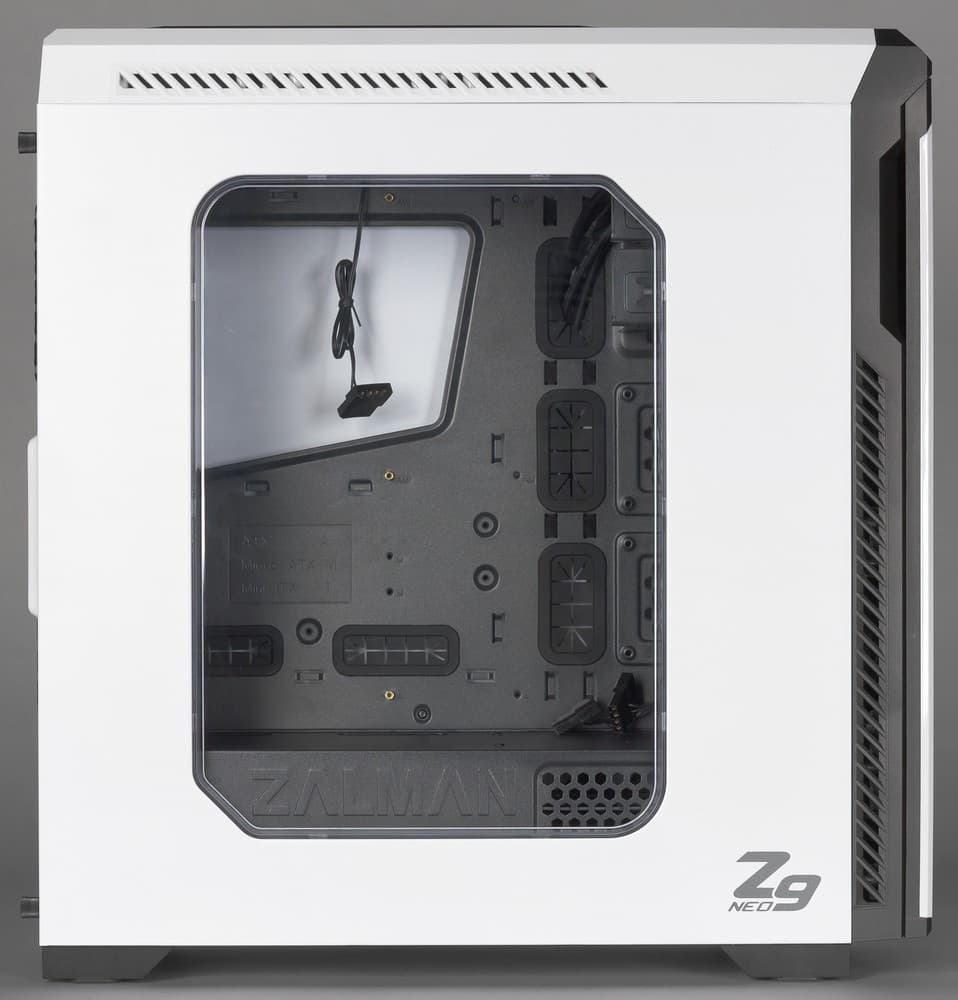

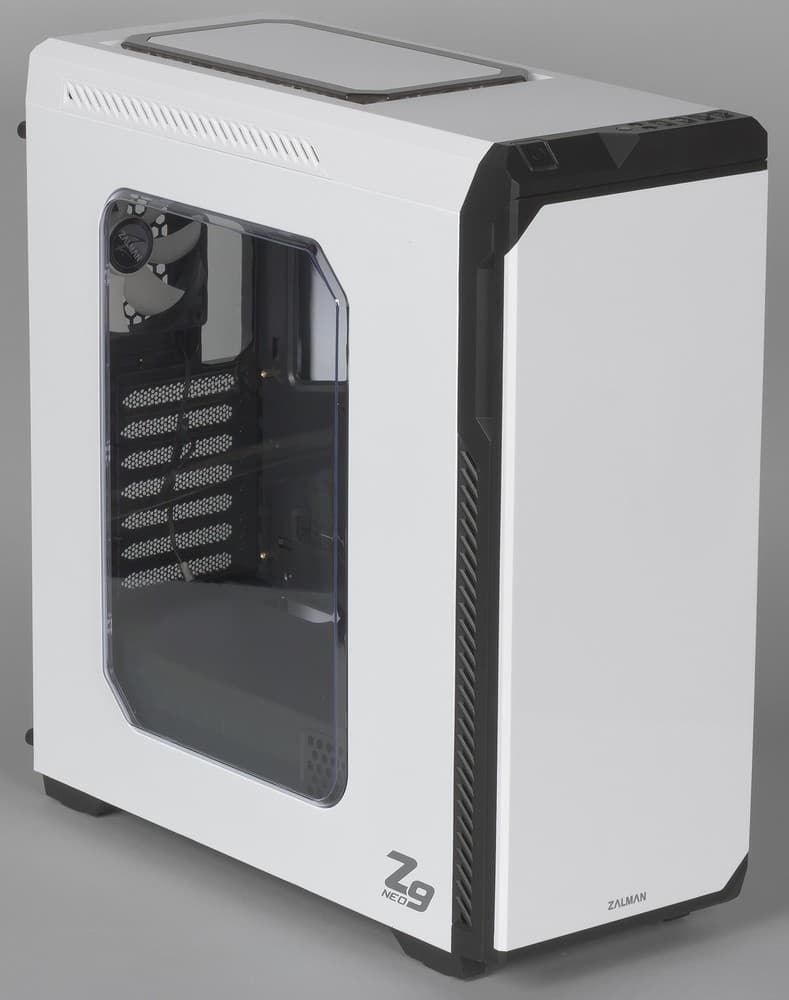

Правая боковая стенка абсолютно глухая, без выступов и вентиляционных отверстий. По центру левой стенки располагается большое окно из затемненного акрила, через которое будет виден процессорный кулер и все графические ускорители. Отметим, что акрил качественно закреплен на стальной стенке, стык на оборотной стороне выполнен аккуратно, без применения клея.

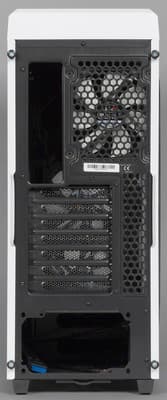

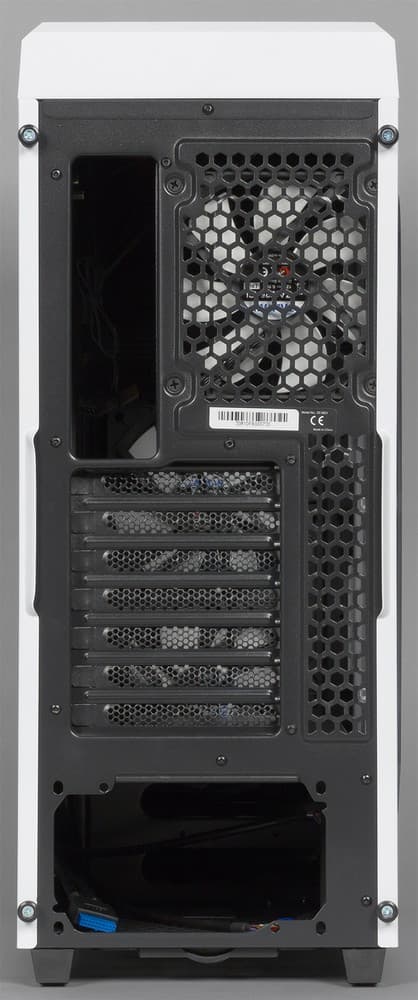

Задняя стенка корпуса ничем не примечательна, здесь находится вырез под основные порты ввода/вывода и блок питания, штампованная решетка корпусного вентилятора, а в качестве дополнительных вентиляционных отверстий служат перфорированные заглушки слотов для плат расширения и прямоугольная область справа от них.

Zalman Z9 Neo White

Стоит Zalman Z9 Neo White на достаточно высоких ножках, выполненных из пластика. Для амортизации применяются небольшие накладки из пористого материала чуть больше 2 мм толщиной. На ровной поверхности корпус стоит уверенно, при взаимодействии с дверцей, оптическим приводом и USB-портами с места не сдвигается.

Корпус аккуратно и качественно покрашен, покрытие как для стали, так и для пластика матовое, слегка шершавое. Единственный глянцевый элемент — внешняя сторона передней дверцы, она чуть быстрее покрывается отпечатками пальцев, но на белом фоне их все равно почти не видно.

Zalman Z9 Neo White

В целом дизайн корпуса выглядит законченно и лаконично. Конечно, акриловое окно и вентиляторы с подсветкой заинтересуют в первую очередь геймеров и компьютерных энтузиастов, но в данном конкретном случае эти элементы сделаны не настолько «кричащими» и вызывающими, чтобы отпугнуть более консервативную аудиторию.

Система вентиляции

Zalman Z9 Neo White предусматривает установку 5 корпусных вентиляторов, что для современного корпуса формата miditower вполне привычно. Куда менее привычно видеть все 5 вентиляторов, идущих сразу в комплекте поставки, при этом 2 из них еще и с подсветкой.

Zalman Z9 Neo White

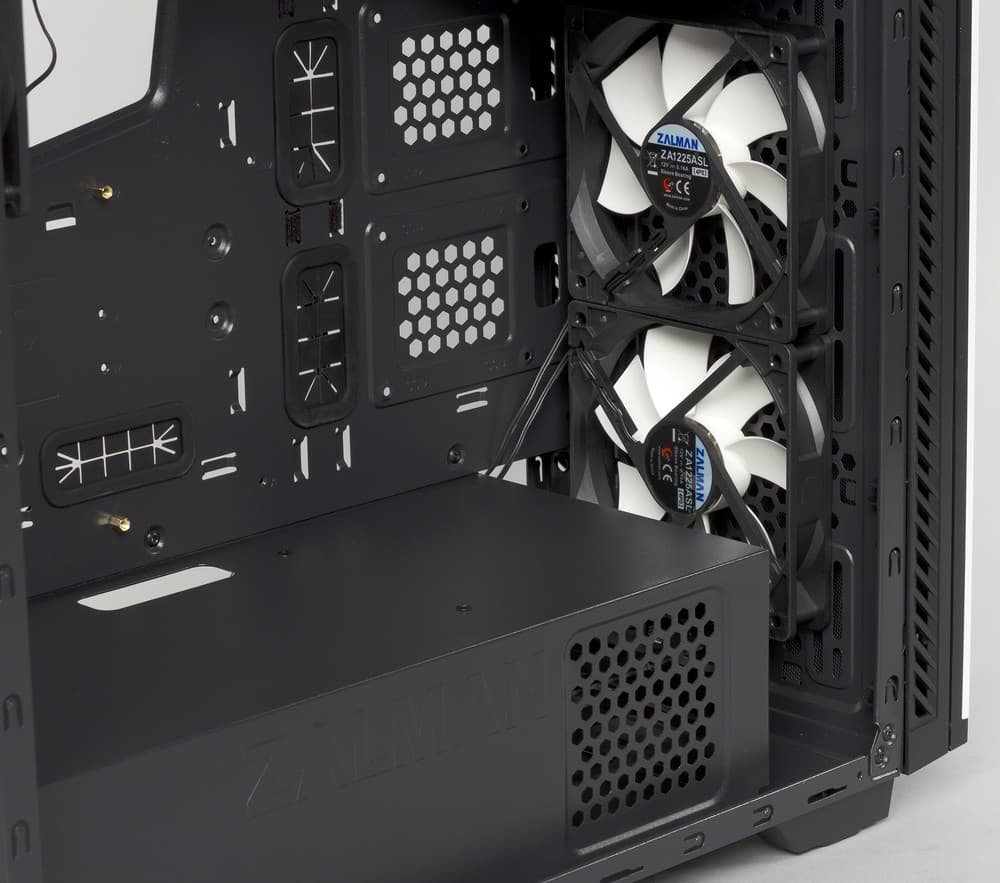

Два посадочных места для установки вентиляторов типоразмера 120 или 140 мм находятся на передней стенке шасси, непосредственно за пластиковой фронтальной панелью. Комплектные вентиляторы имеют типоразмер 120 мм и не подсвечиваются в процессе работы. При желании их можно сместить немного выше или ниже в зависимости от того, что требует большего охлаждения: жесткие диски или видеокарта.

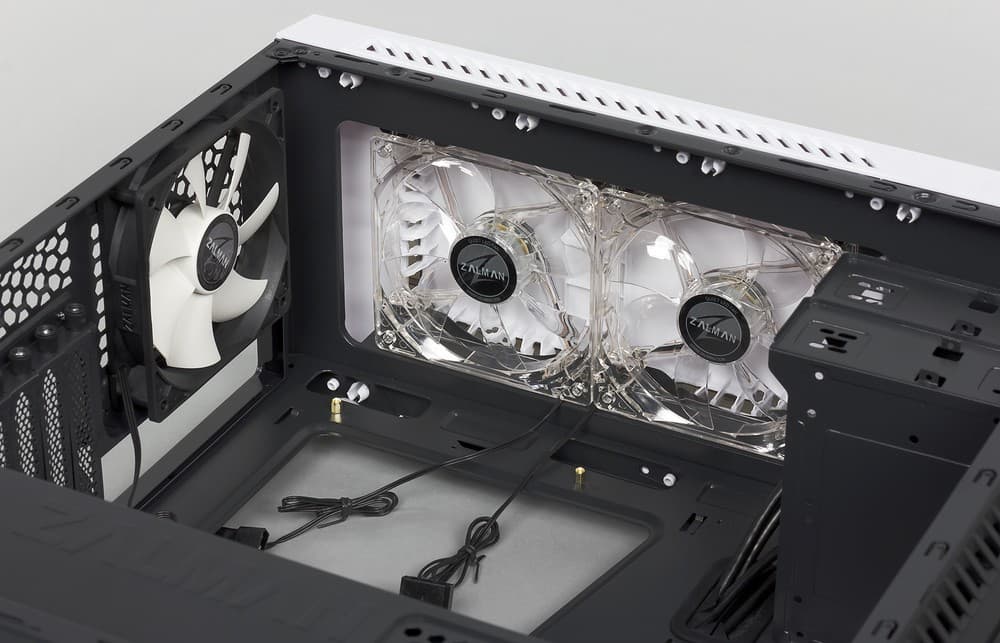

Еще два посадочных места для 120-миллиметровых вентиляторов расположены на верхней стенке шасси, также под пластиковой накладкой. На это место производитель установил вентиляторы с прозрачными корпусами и неотключаемой синей подсветкой.

Zalman Z9 Neo White

Последнее посадочное место под вентилятор типоразмера 120 мм находится на задней стенке корпуса. Тут установлен такой же вентилятор, как и на передней стенке, но с другим разъемом: задний вентилятор подключается к системной плате 3-контактным разъемом, а все остальные — к блоку питания через 4-контактный периферийный разъем, более известный как molex. Данные разъемы являются сквозными, и теоретически можно соединить их между собой и подключить к одному единственному разъему БП. На практике же контакты держатся в разъемах недостаточно прочно и ровно, так что без проблем соединить и подключить их оказывается весьма затруднительно.

При желании вентиляторы на верхней или на передней стенке могут быть заменены на 240-миллиметровый радиатор системы жидкостного охлаждения.

Zalman Z9 Neo White

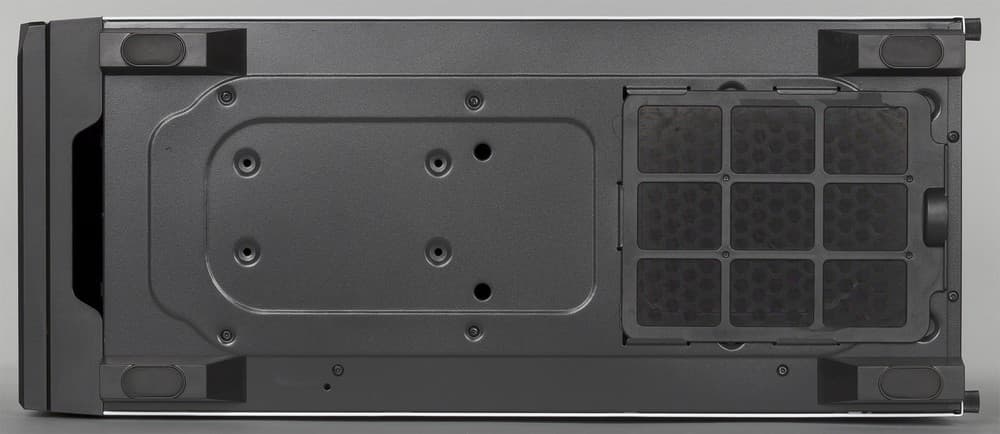

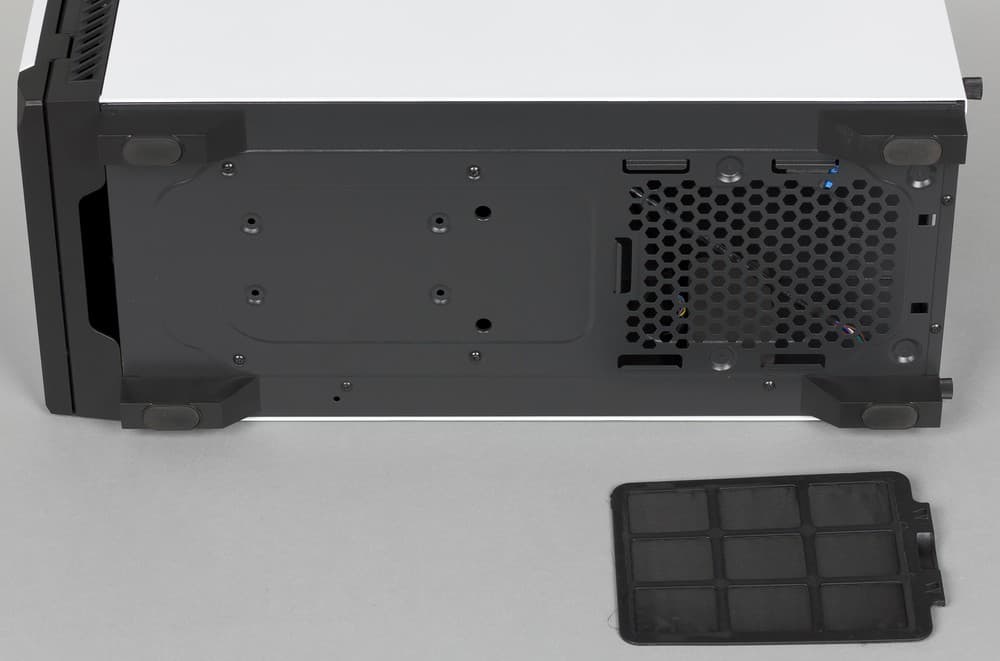

Для защиты от пыли в корпусе применяется два пылевых фильтра: один на нижней стенке и еще один на передней. Фильтр на нижней стенке является быстросъемным, он защищает от пыли вентилятор блока питания. Сетка данного фильтра имеет очень маленький размер ячейки, благодаря чему фильтр должен работать действительно эффективно.

Zalman Z9 Neo White

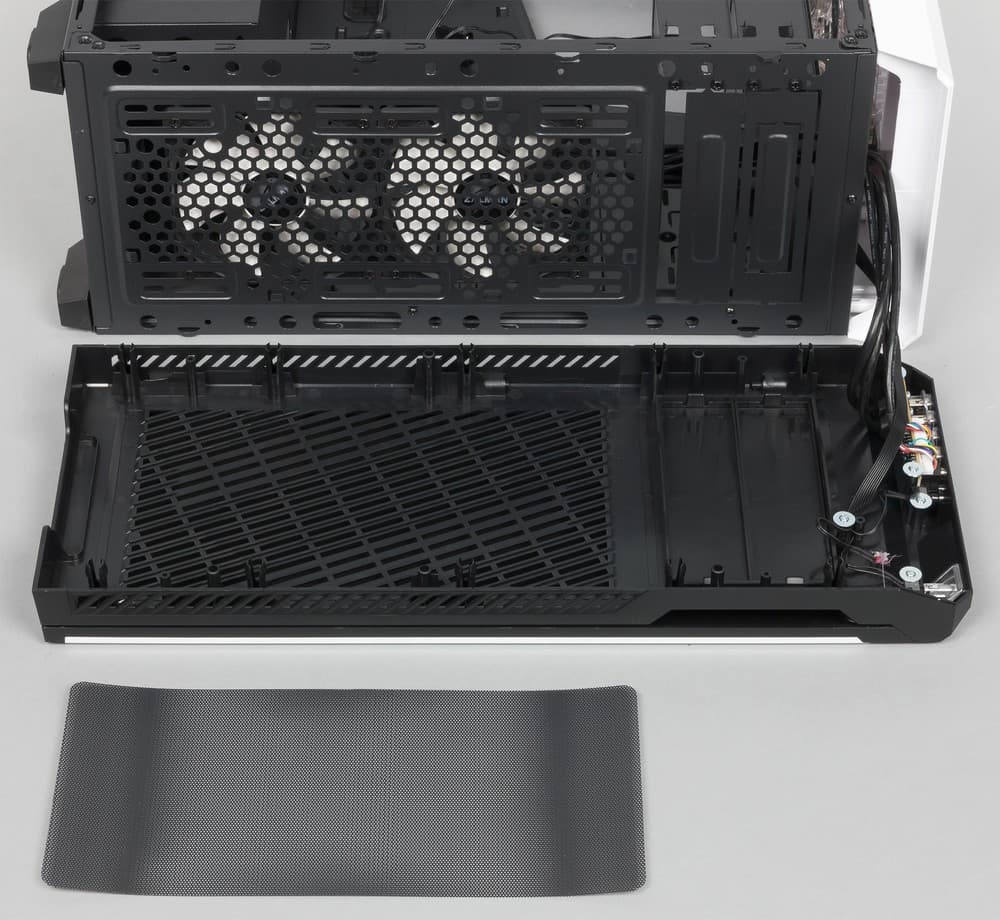

Второй фильтр выполнен не столь удачно. Для доступа к нему нужно снимать переднюю пластиковую панель, после чего «выковыривать» сетку фильтра из восьми зацепов. Процесс этот не очень долгий, но с рамкой или магнитным креплением было бы определенно удобнее. К тому же сетка в данном фильтре значительно более крупная, отверстия имеет диаметр чуть больше миллиметра, и мелкую пыль он никак не остановит.

Однако в целом система охлаждения Zalman Z9 Neo White особых нареканий не вызывает, тем более что корпус относится к среднебюджетной ценовой категории, в которой производители зачастую экономят на вентиляторах и пылевых фильтрах значительно сильнее.

Сборка системного блока

Обе боковые стенки фиксируются винтами с накатной головкой. Несмотря на относительно небольшую толщину применяемой стали и прислонно-сдвижной механизм с прямоугольной вальцовкой, стенки достаточно просто снимаются и ставятся назад даже в вертикальном положении корпуса.

Заглушка для задних портов ввода/вывода традиционно отсутствует, а стойки для монтажа системной платы вкручены на заводе только для плат формата ATX и Mini-ITX. В случае применения microATX-решения требуется дополнительно установить две или три стойки из комплекта поставки.

Zalman Z9 Neo White

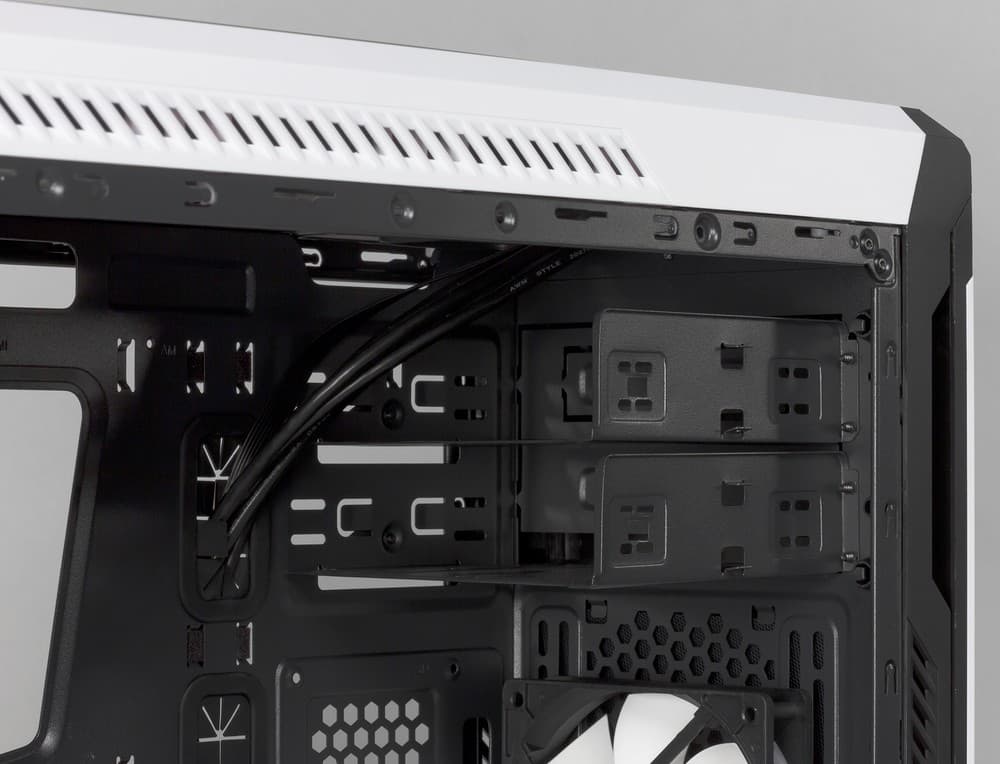

Система крепления оптического привода классическая — винтовая. Пластиковую переднюю панель предварительно нужно демонтировать, потянув за вырез в ее нижней части. Защелки в меру жесткие и довольно короткие, благодаря чему процесс снятия проходит быстро и без особого риска повредить пластиковые крепления. Отметим, что панель имеет электрическое соединение с портами и кнопками, а значит, просто отсоединить ее и убрать в сторону не получится, что весьма неудобно.

Также перед установкой привода нужно убрать пластиковую заглушку, фиксируемую за счет небольших подпорок, и выломать стальную заглушку на самом шасси. После этого установить ее обратно уже не получится. Сам привод просто заводится в соответствующее отверстие через переднюю стенку и фиксируется 4 винтами под крестовую отвертку.

При необходимости каждый из двух лотков для 5,25″ устройств можно использовать для установки как полноразмерного HDD, так и накопителя ноутбучного формата. Для этого нужно демонтировать лоток, открутив 2 винта на передней и 1 на правой стенке шасси, после чего зафиксировать на нем накопитель 4 винтами через отверстия на днище диска. Процесс не самый быстрый и удобный, зато фиксация получается максимально надежной, и часть тепла от работающего HDD будет передаваться на стальное шасси.

Zalman Z9 Neo White

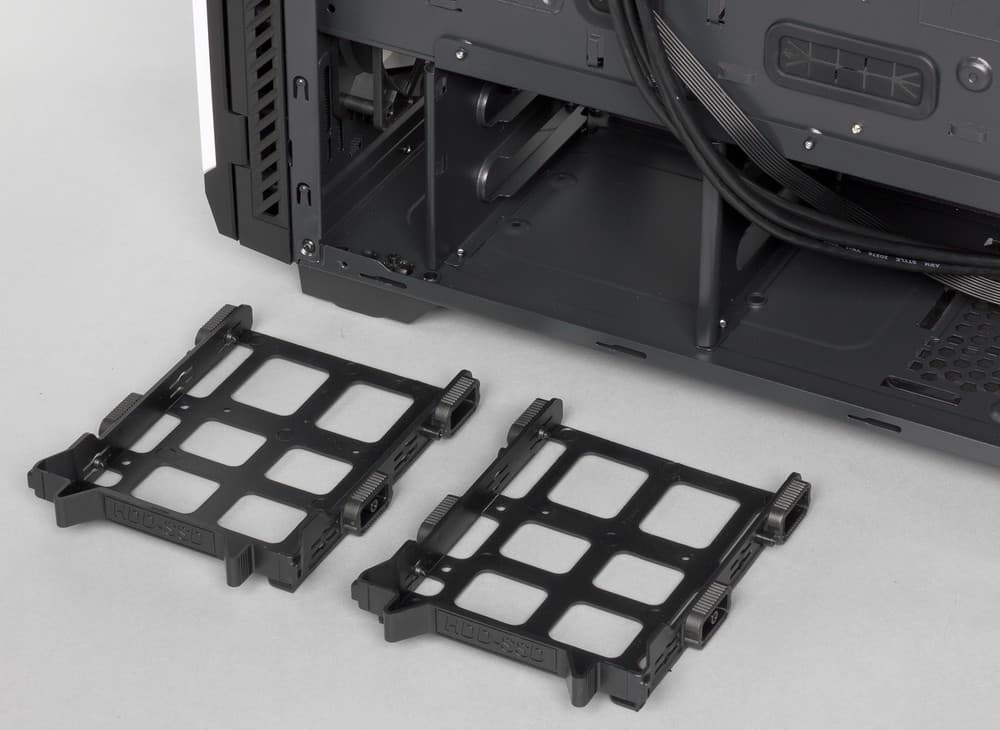

Основная корзина для 3,5″ дисков расположена в нижней части корпуса, доступ к ней открывается после снятия правой стенки корпуса. Корзина двухместная, диски устанавливаются в быстросъемные пластиковые лотки. В случае установки полноразмерного HDD фиксация винтами не требуется, лоток просто «натягивается» на диск и держится на нем за счет 4 пластиковых штырьков. Лоток надежно сидит на диске, а также очень быстро устанавливается и извлекается из корпуса, вот только качество фиксации самого лотка в корзине оставляет желать лучшего: сильный люфт наблюдается в как горизонтальной, так и в вертикальной плоскости.

Эти же лотки можно использовать для установки 2,5″ дисков, но уже с применением винтов. Еще два посадочных места под SSD расположены непосредственно на внутренней стенке шасси, в области под 5-дюймовым отсеком с внешним доступом. Никаких лотков и отсеков здесь не предусмотрено, просто в стенке есть 8 отверстий, через которые к ней можно прикрутить два накопителя.

Каждая из семи заглушек слотов расширения фиксируется одним винтом с накатной головкой. К сожалению, качество резьбы на данном элементе шасси не позволяет работать с винтами без применения отвертки, так что особого смысла в пластиковых «барашках» в данном случае нет.

Zalman Z9 Neo White

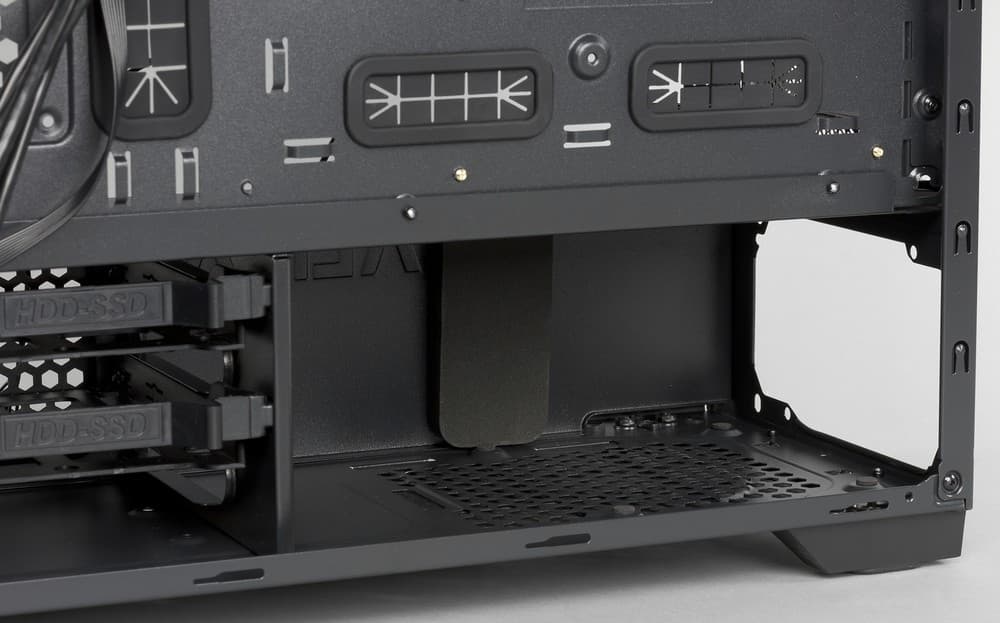

В нише для установки блока питания предусмотрены амортизаторы как на нижней, так и на правой (если смотреть сзади) стенке. Для фиксации БП можно использовать 4 винта с накатной головкой из комплекта поставки. Технически корпус предусматривает двухстороннюю установку блока питания, но на практике есть смысл устанавливать его только вентилятором вниз.

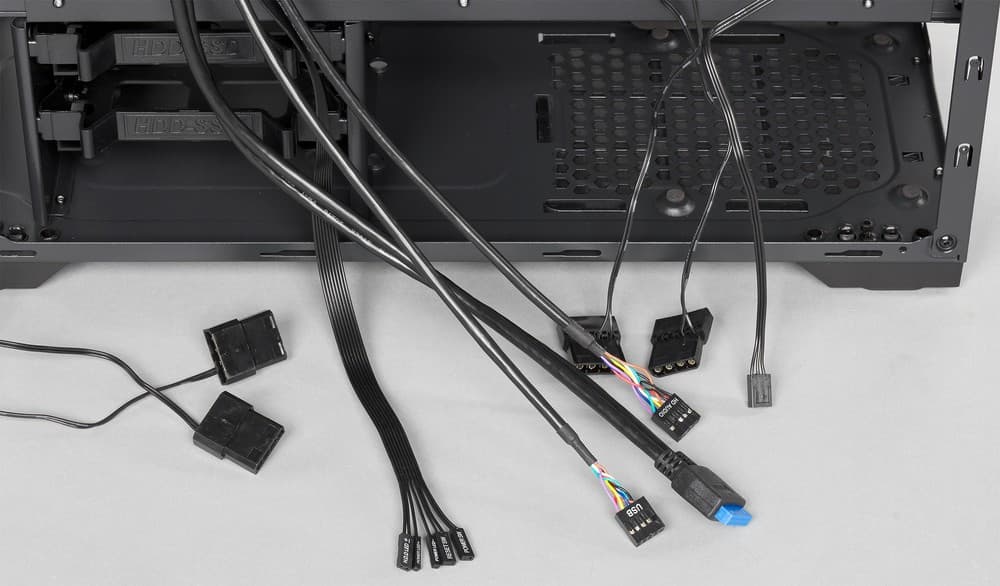

Порты USB и аудио с передней панели подключаются к системной плате монолитными колодками, стандарт поддерживаемого типа подключения наушников и микрофона — только HDA без обратной совместимости с AC’97. Кнопки и индикаторы выполнены в виде единого плоского шлейфа с ворохом коннекторов на конце.

Zalman Z9 Neo White

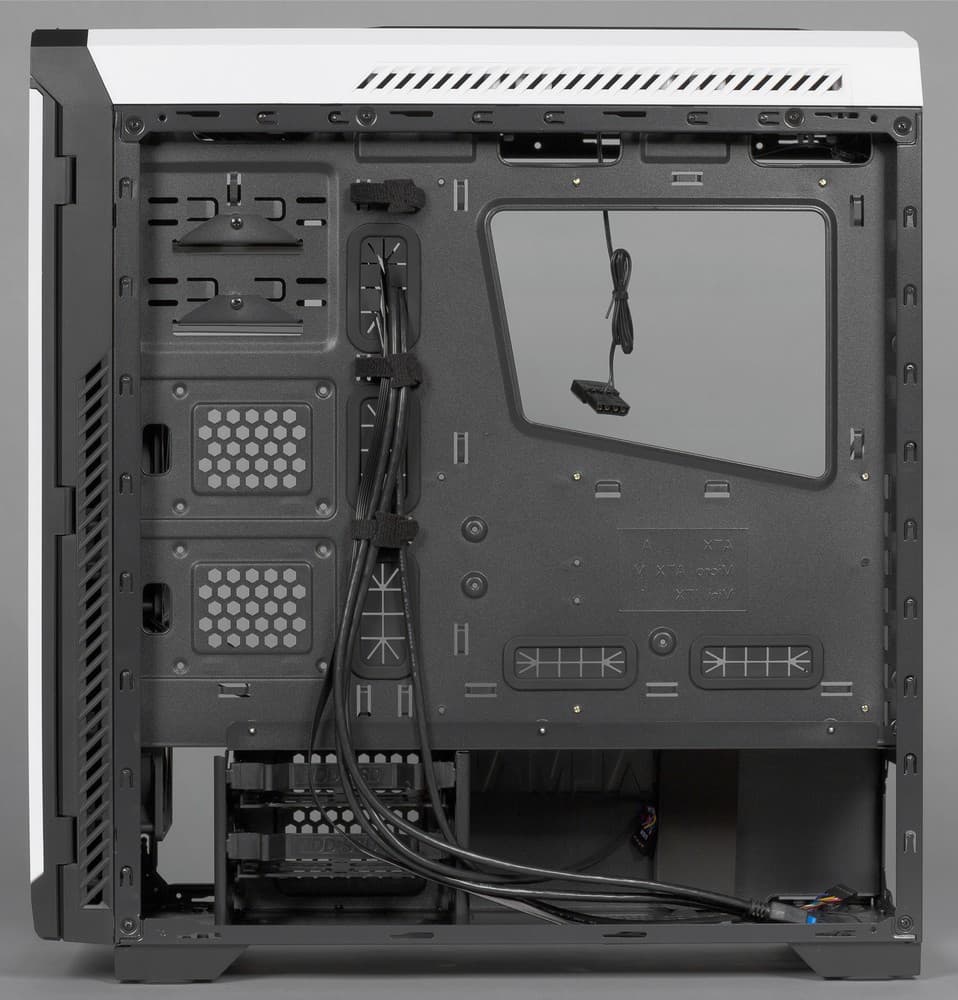

В Zalman Z9 Neo White предусмотрено достаточно глубокое пространство между подложкой системной платы и правой боковой стенкой, что позволяет без особого труда скрытно разместить там все или почти все питающие и сигнальные кабели. Для фиксации проводов можно использовать как комплектные одноразовые стяжки, так и фиксаторы на липучке, установленные производителем на заводе. Для заведения кабелей в основной объем корпуса предусмотрено большое количество отверстий с установленными в них «клапанами» из мягкой резины.

Процесс сборки ПК в данном корпусе особых трудностей не вызывает, однако небольшие нарекания к различным элементам все-таки есть. Определенно, данный корпус лучше выглядит снаружи и им приятнее пользоваться потом, чем принимать непосредственное участие в установке и подключении всех комплектующих.

Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

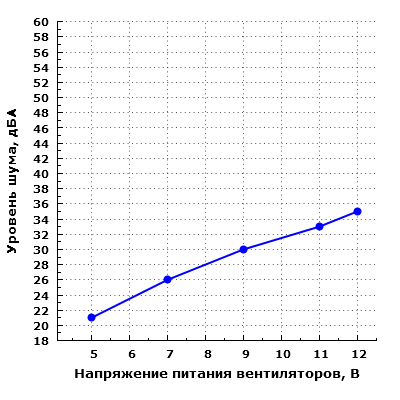

Уровень шума корпуса

Производительность системы охлаждения корпуса в зависимости от напряжения питания вентилятора изменяется в широких пределах, что говорит об использовании вентиляторов с достаточно высокой скоростью вращения. Субъективно этот параметр позволяет оценить уровень шума, который находится в диапазоне от 24 до 41 дБА при снятой передней панели и напряжении питания от 5 до 12 В.

В собранном корпусе уровень шума системы охлаждения изменяется от 21 до 35 дБА при расположении микрофона в ближнем поле. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от минимально пониженного (26 дБА) до среднего (33 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток. При работе за компьютером подобный уровень шума можно считать вполне комфортным.

РежимНастольное размещениеНапольное размещение
12 В35 дБА30 дБА
5 В21 дБАменее 20 дБА

При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом, шум можно будет охарактеризовать как минимально заметный при питании вентиляторов от 5 В, а при питании от 12 В — как пониженный для жилого помещения в дневное время суток.

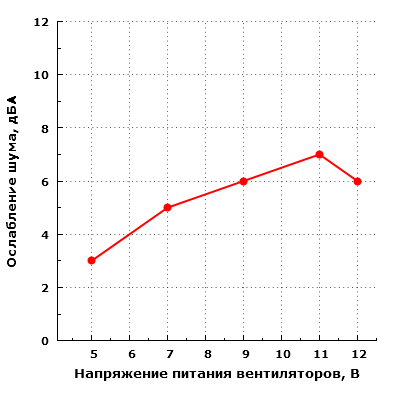

Ослабление шума вентиляторов дверью корпуса

Ослабление шума от источника внутри корпуса сравнительно сильное — для решений со сплошными стенками. Несмотря на наличие окна в одной из боковых стенок, корпус имеет хорошую герметичность.

Качество комплектных вентиляторов отличается: вентиляторы без подсветки работают с минимальными призвуками, а вот у вентиляторов с подсветкой призвуки неаэродинамического происхождения более заметны.

В связи с тем, что из пяти разъемов, предназначенных для питания вентиляторов, только один можно штатно подсоединить к системной плате, чтобы управлять скоростью вращения вентиляторов, а остальные два разъема подключаются напрямую к блоку питания без возможности какой-либо регулировки, у пользователя данного корпуса могут возникнуть определенные неудобства при желании снизить уровень шума штатной системы охлаждения относительно номинала.

Можно было бы сказать, что корпус имеет вполне достойную акустическую эргономику, но так как в штатной комплектации 4 из 5 вентиляторов будут все время работать на максимальных оборотах, стоит сделать оговорку: действительно хорошей акустической эргономики можно добиться только при соответствующей настройке системы охлаждения корпуса. В качестве одного из вариантов предлагаем отключить верхние вентиляторы, передние вентиляторы запитать от 5 В, а задний подключить штатно к системной плате. В этом случае акустическая эргономика действительно будет очень хорошей. Также корпус обеспечивает хорошее ослабление шума от источников, которые расположены внутри его объема, что в случае бюджетных продуктов встречается довольно редко.

Позиционирование и выводы

У Zalman получился аккуратный, можно даже сказать — привлекательно выглядящий корпус, который может стать подходящей основой для построения игрового ПК, компьютера общего назначения или рабочей станции с большим количеством дисков.

Предложенная проектировщиками Zalman Z9 Neo White компоновка шасси не является уникальной, скорее наоборот: в последнее время она становится все более популярной для miditower-корпусов данной ценовой категории. Большое количество медленных корпусных вентиляторов — это неоднозначное решение. Вполне возможно, такого же воздушного потока можно добиться значительно меньшим числом «ветродуев», выиграв при этом еще и по общему уровню шума.

С точки зрения сборщика данный корпус ощущается дешевле своей стоимости за счет тонкой, прогибающейся подложки системной платы, болтающихся лотков для установки полноразмерных жестких дисков, плохой резьбы в месте фиксации плат расширения и других неприятных мелочей. Зато конечному потребителю Zalman Z9 Neo White показывает только свои хорошие стороны: лаконичный дизайн, качественную покраску и пластик, удобные кнопки и большой набор USB-портов.

Возможно, такой подход в какой-то степени оправдан. Ведь собирается ПК всего один раз, а просто пользоваться им и созерцать стоящий где-нибудь под столом корпус предстоит как минимум несколько лет.


Корпус Zalman Z9 Neo White предоставлен на тестирование производителем
