За время, прошедшее с момента публикации обзора корпуса Zalman Z11 Plus, линейка Z11 успела пополниться: помимо Z11 и Z11 Plus, в ней появились модификация Z11 Plus HF1 и «герой» сегодняшнего обзора — Zalman Z11 Neo. Естественно, при описании нельзя будет обойтись без сравнений с уже знакомой нам моделью Z11 Plus, которая в российской рознице и сегодня встречается достаточно часто. Внешне корпуса очень похожи, да и конфигурация шасси претерпела минимальные изменения, однако при ближайшем рассмотрении можно найти достаточно отличий, поэтому мы и решили посвятить Neo отдельный обзор. Оба варианта находятся в одной ценовой категории, которую по нынешним временам следует считать бюджетной, но про Neo можно сказать то же, что мы говорили про Plus: на оснащенности это существенно не сказалось. Упаковка осталась прежней — обычный картон с трехцветным оформлением, есть вырезы для захвата руками.


Компоновка

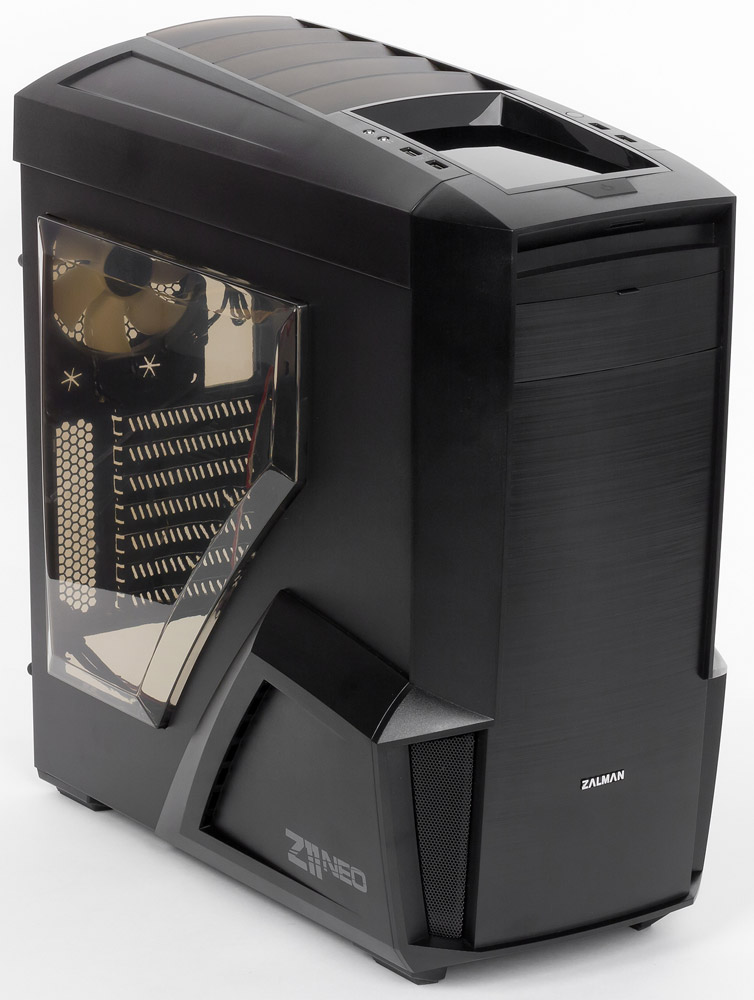

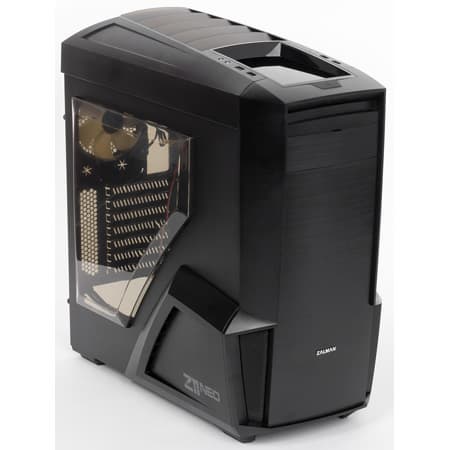

Корпус Zalman Z11 Neo представляет собой однообъемный miditower с нижним расположением блока питания, который приобретается отдельно. Цвет предлагается только один — черный, равно как и вариант оформления единственный: с окном в левой боковой стенке, закрытым выпуклой акриловой вставкой (прозрачной, но тонированной).

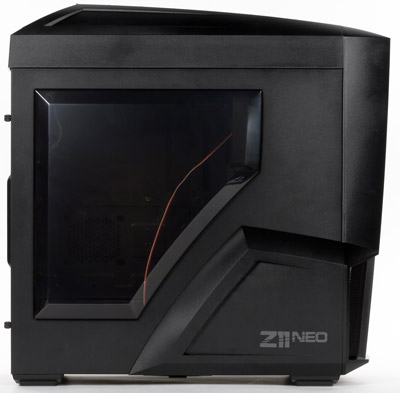

Вид слева

Самым заметным внешним отличием корпусов Plus и Neo является индивидуальность фронтальных панелей с разной конфигурацией выходящих на них 5,25- и 3,5-дюймовых отсеков. Внимательный взгляд сможет еще отметить немного разные формы прозрачной боковой вставки и верхней крышки, «переехавший» в верхнюю часть лицевой панели индикатор дисковой активности да металлические решетки, кое-где заменившие пластиковые.

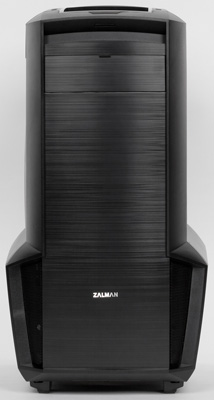

Вид спереди

Cлотов для 5,25-дюймовых устройств уже не пять, а три, причем выход на лицевую панель есть всего у одного, самого верхнего. Закрывается он оригинально — не извлекаемой заглушкой, а шторкой, которая опускается вниз. Причем шторка подпружиненная, опустить и поднять ее можно легким толчком, вот только звук при этом получается довольно громким.

В оставшихся двух слотах находятся универсальные переходники для 2,5- и 3,5-дюймовых устройств. А вот выхода наружу для размерности 3,5″ в Neo нет.

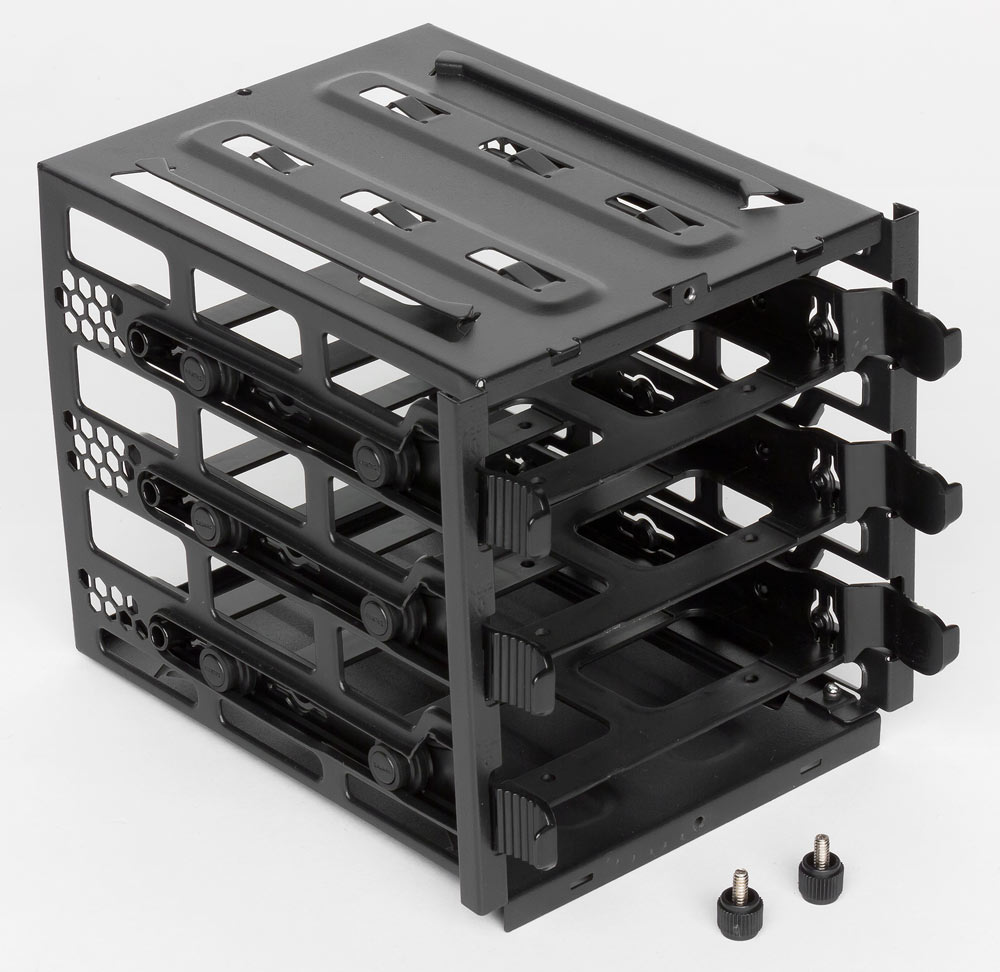

Для установки жестких дисков вариантов немало. Их можно устанавливать в поперечную корзину, состоящую из двух независимо извлекаемых отсеков каждый на три посадочных места с салазками, а еще два накопителя могут быть размещены на упомянутых в предыдущем абзаце переходниках. Наконец, 2,5-дюймовый HDD или SSD можно установить на правой стороне подложки системной платы.

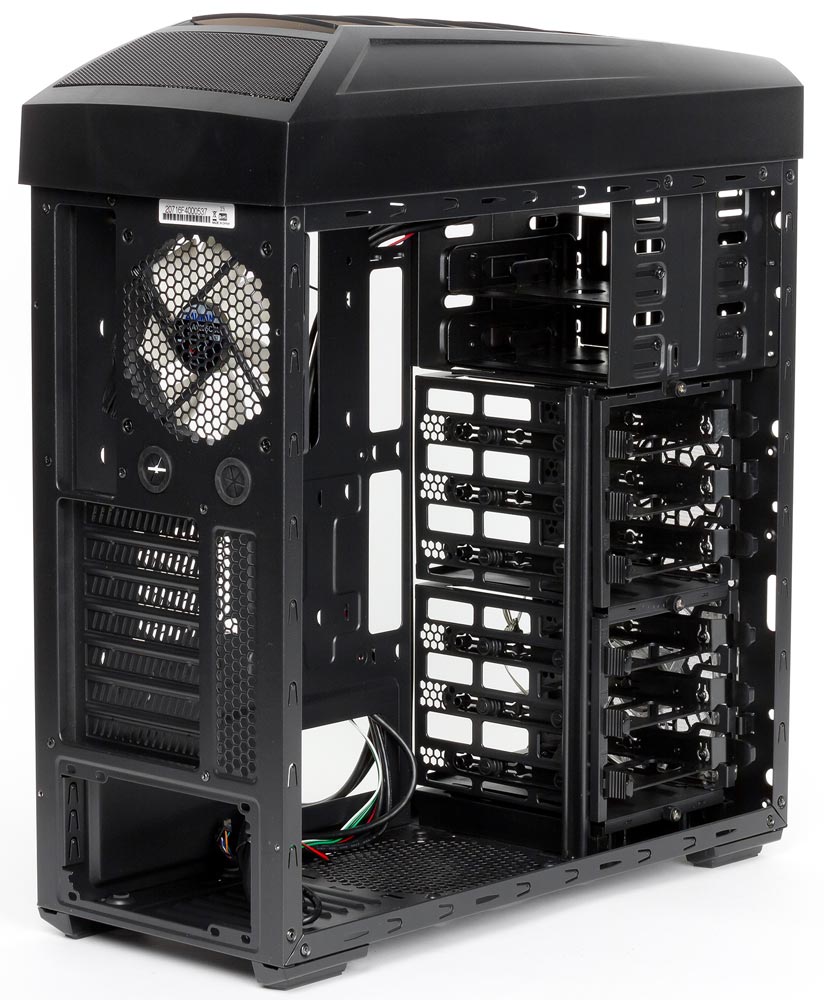

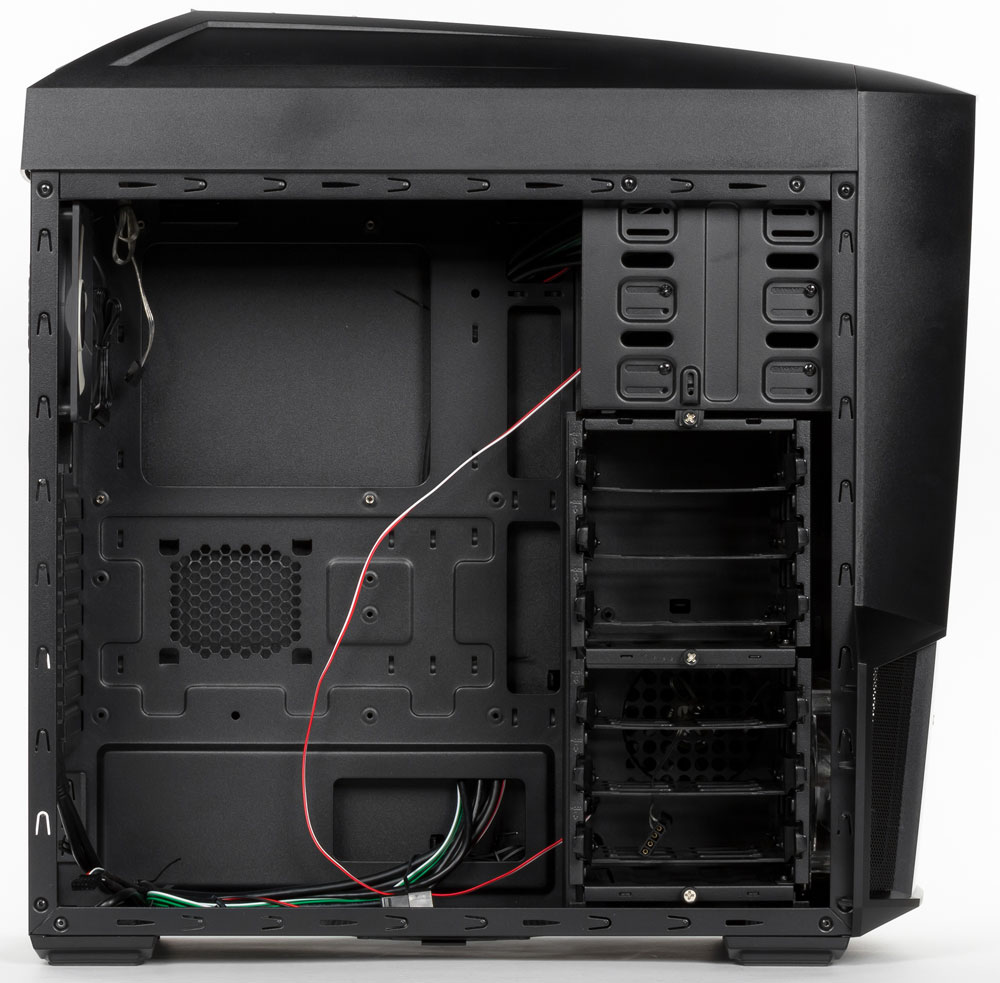

Вид на шасси слева

То есть количество штатных мест для подобных накопителей в сравнении с Z11 Plus возросло с 7 до 9.

По-прежнему в корпус можно устанавливать системные платы ATX и более компактные варианты, а вот выбор видеокарт гораздо уже не ограничен моделями длиной до 290 мм (включая дополнительный разъем питания, если он расположен в торце платы), что меньше размера очень многих современных высокопроизводительных карт. Корпус Z11 Neo позволит использовать практически любые современные видеокарты: если удалить верхнюю половину корзины, то предельная длина составит 400 мм. Если же корзина установлена полностью, то придется ограничиться компактными моделями видеоадаптеров размером до 275 мм.

Комплект принадлежностей несколько беднее, чем у предыдущей модели: горсть крепежа в одном пакетике, одна сменная заглушка для слотов расширения, пять одноразовых стяжек для кабелей и переходник питания для процессора. Инструкция нам вновь досталась без перевода на русский язык, зато удобный чехольчик с застежкой для ЗИПа остался.


Конструкция

Размеры корпуса 520×256×520 мм (В×Ш×Г), включая выступающие части, т. е. практически те же, что и у Z11 Plus, разница лишь в несколько иной форме пластиковых накладок.

Правда, при указании размеров на сайте и в инструкции явно есть ошибка: там написано 205×465×515 (Г×В×Д), и если можно спорить о том, что называть глубиной и длиной, а также учитывать или не учитывать какие-либо выступы, то высота корпуса вещь более однозначная, и она в любом месте корпуса заметно больше 465 мм.

И про установку HDD/SSD тоже написано неправильно: говорится о шести 3,5-дюймовых и двух 2,5-дюймовых местах (почему-то названных внешними), хотя реально общее количество HDD/SSD обеих размерностей может быть до девяти, из которых для 3,5-дюймовых можно использовать восемь, а для меньшей размерности все девять.

Крепление накопителей

Вес немного возрос и составил 7,8 кг нетто, причем не только за счет иной конструкции дисковой корзины, но и благодаря чуть более толстому металлу в шасси: 0,7 вместо 0,6 мм везде, куда мы смогли подобраться с микрометром. Толщина боковых стенок не изменилась: те же 0,7 мм.

Различные пластиковые элементы оформления, включая верхнюю и лицевую панели, а также накладки, закрывающие места установки вентиляторов спереди внизу на левой и правой боковых стенках, изменились так, что это хорошо заметно даже на глаз, хотя изменения эти и не носят глобального характера, причем порой есть основания подозревать, что в угоду новому дизайну пришлось пожертвовать кое-чем существенным.

Например, у лицевой панели исчезла решетка в нижней трети — ее заменила сплошная поверхность, а для подачи воздуха остались лишь отверстия в боковых «щеках», которые были и в Z11 Plus, но теперь их пластиковые решетки заменены металлическими. Суммарная площадь вентиляционных отверстий стала гораздо меньше, и это не может не сказаться на эффективности фронтальных вентиляторов.

Верхняя панель лишилась части пластика: оребрение в задней четверти тоже заменено металлической сеткой. Наклонные ребра в средней части остались полупрозрачными.

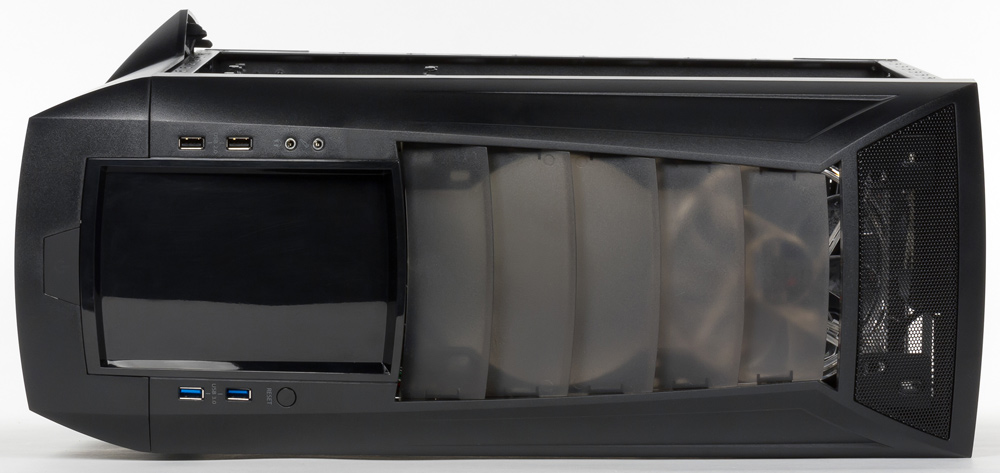

Вид сверху

У пластиковых накладок боковых стенок изменились расположение и форма щелей для доступа воздуха, хотя вряд ли можно говорить о заметном увеличении площади этих отверстий.

Ножки корпуса по-прежнему выполнены в виде пластмассовых прямоугольников с резиновыми вставками, что должно обеспечивать неплохую амортизирующую способность.

Кнопка Power со встроенным индикатором синего цвета всё так же расположена «на лбу» корпуса (немного скошенной верхней части лицевой панели), поэтому она будет заметна и легко доступна при любом расположении корпуса — на столе или под столом.

А вот красный индикатор дисковой активности переместился на лицевую панель, в верхнюю ее часть, практически под кнопку Power. Причем его световод выходит на нижнюю часть выступа, имеющую обратный наклон, а потому направлен вниз, и при напольном размещении компьютера этот индикатор не будет заметен, разве что по бликам.

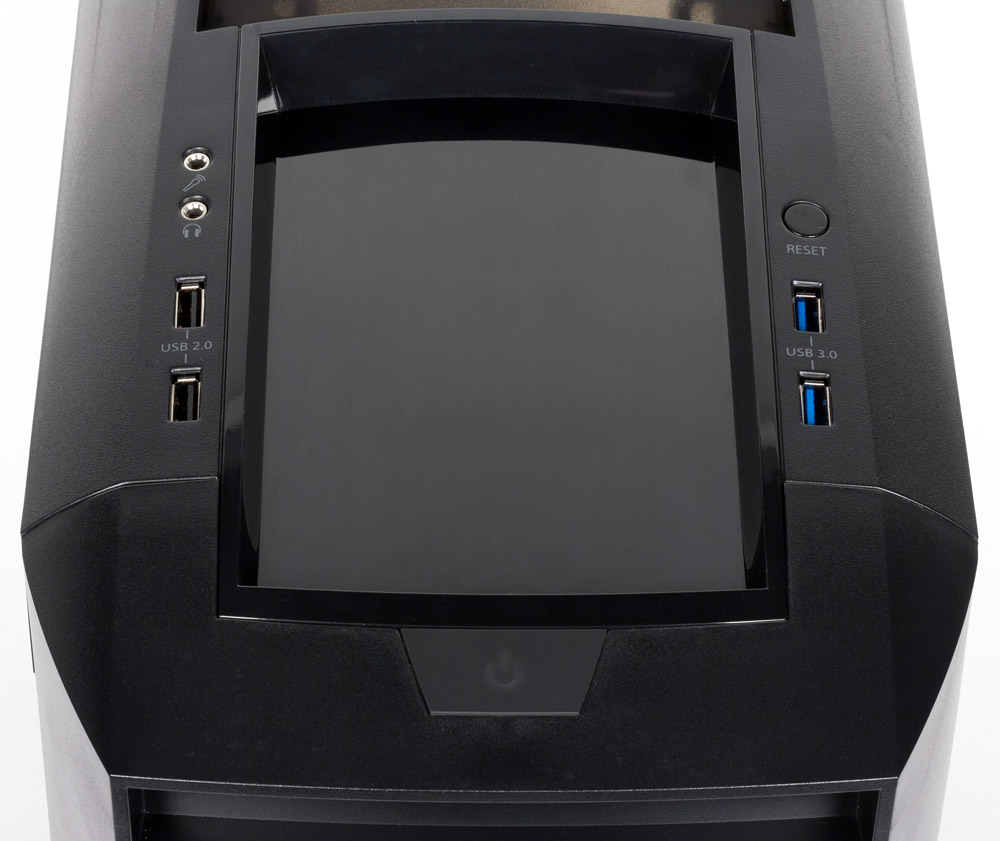

Панель управления

Положение остальных органов управления и коммутации не изменилось: они находятся в передней трети верхней пластиковой панели, в середине которой осталась неглубокая ниша (только ее размер немного увеличился), в которую можно положить подключаемые USB-кабелями устройства.

В то время как все наружные пластиковые панели имеют фактуру с легкой шагренью, поверхность этой ниши зачем-то сделана не просто гладкой, но еще и глянцевой — совершенно необъяснимый дизайнерский изыск, последствия которого в практическом плане вполне понятны: отпечатки рук и пыль быстро «погасят» зеркальный блеск.

Справа от ниши расположены два разъема USB 3.0 и кнопка Reset, слева — два порта USB 2.0 и пара аудиоразъемов. Поскольку корпус стал немного выше, то при настольном его размещении пользоваться USB-портами, не вставая, сможет лишь достаточно высокий человек.

Зазор между USB-разъемами в парах составляет прежние 13 мм, поэтому возможности подключения четырех устройств с заметной шириной может и не быть.

Нажать кнопку Reset случайно вряд ли получится — для срабатывания ее надо утопить достаточно глубоко, а вот про Power этого не скажешь: свободного хода она практически не имеет, и выключить компьютер можно легким касанием.


Система вентиляции

Количество штатных вентиляторов по сравнению с Z11 Plus не изменилось: их пять, все собственного производства Zalman.

Фронтальный и верхний размером 120×120 мм имеют неотключаемую синюю подсветку, но способ подключения у них разный: у верхнего 3-контактным разъемом к системной плате (встроенного контроллера, как и в Z11 Plus, нет), у фронтального к блоку питания с помощью периферийного разъема Molex (двойного, male+female).

Третий вентилятор на задней стенке шасси тоже размером 120 мм, но без подсветки, подключается к системной плате.

Вместо них можно поставить 140-миллиметровые вентиляторы.

Еще два небольших 80-миллиметровых вентилятора установлены на боковых стенках в районе нижней половины дисковой корзины. Они работают на вытяжку, а закрывающие их наружные пластиковые накладки играют не только декоративную роль, но и являющиеся воздуховодами, направляющими поток воздуха от боковых вентиляторов параллельно боковой стенке, за счет чего корпус можно ставить вплотную к стенке (относительно вплотную, конечно: сами накладки достаточно широкие). Питание к этим вентиляторам подается через разъемы Molex male+female.

Возможности модернизации системы вентиляции заключаются в установке еще трех вентиляторов: 120- или 140-миллиметровых на днище шасси и второго наверху, а также еще одного 120 мм спереди.

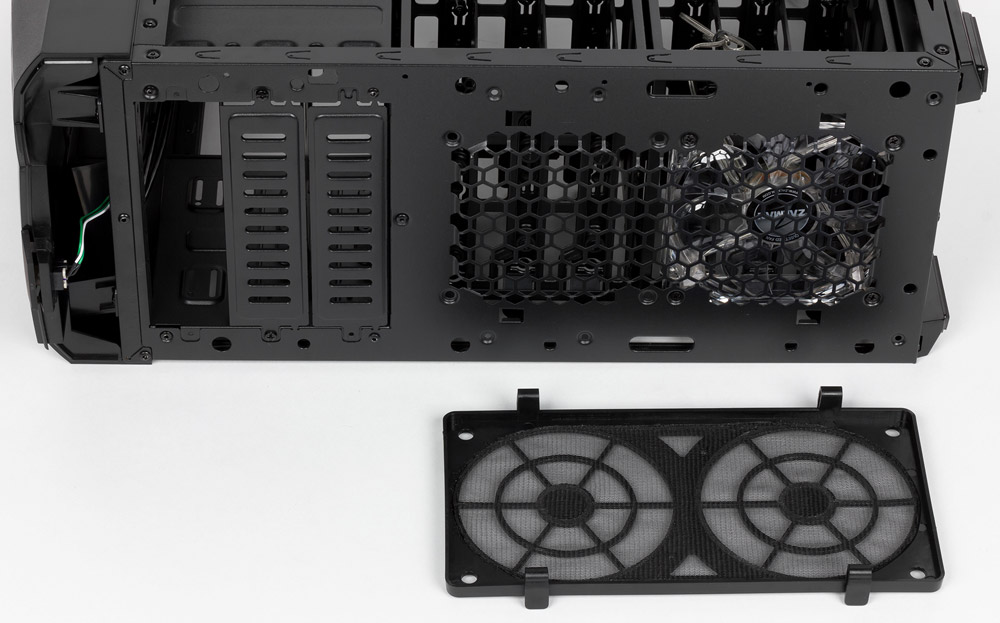

Фронтальный фильтр

Фильтры установлены спереди и снизу. Для доступа к фронтальному фильтру придется снимать лицевую панель — это не самая трудоемкая операция, однако быстросъемным этот фильтр мы не назовем. Он закрывает оба посадочных места для вентиляторов, а сделан из мелкоячеистой капроновой сетки на пластиковой рамке. Крепится фильтр защелками к прорезям в металле передней плоскости шасси.

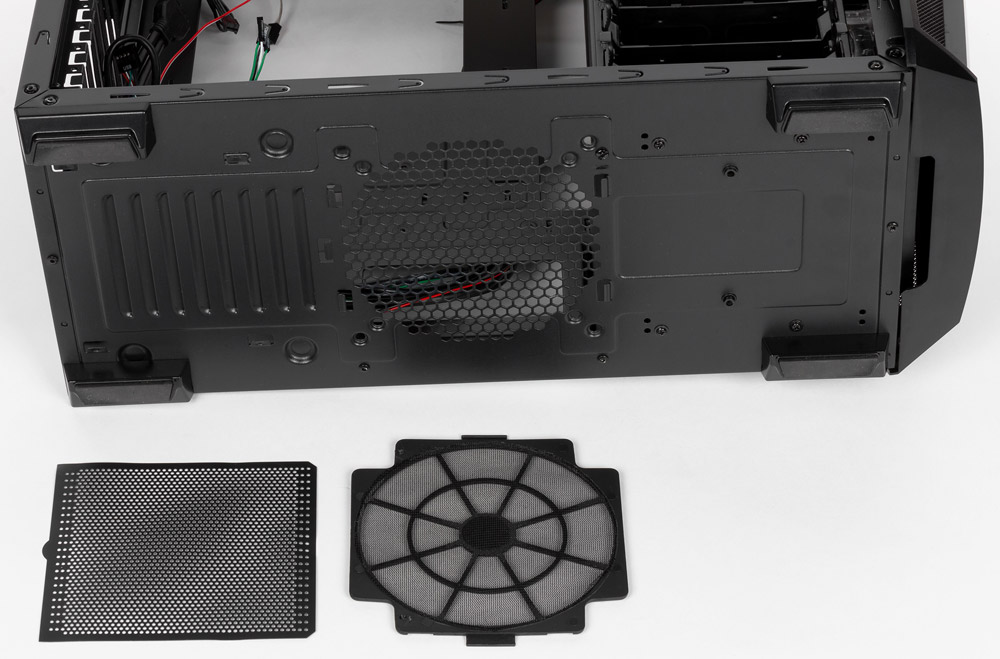

Нижние фильтры по конструкции разные. Тот, что защищает от пыли место для опционального нижнего вентилятора, сделан из сетки на рамке, а отверстия в днище шасси под блоком питания закрывает лист из тонкого пластика с мелкими отверстиями. Оба нижних фильтра снимаются снаружи без вскрытия корпуса, и их можно назвать быстросъемными, но корпус при извлечении и установке этих фильтров придется сильно наклонять или даже класть на бок: делать такие процедуры на ощупь не получится.

Нижние фильтры

Верхние вентиляторы фильтров лишены. Это хоть и не очень логичное, но, с учетом стоимости корпуса, простительное решение. Что же касается заднего и боковых вентиляторов, то они работают на вытяжку, и потому отсутствие фильтров вполне понятно.

Конечно, есть возможность установки жидкостных систем охлаждения.

Из дополнительных вентиляционных отверстий упомянем прорези в заглушках слотов расширения, а рядом с ними в задней стенке шасси находится вертикальная перфорированная полоса.


Сборка системного блока

Боковые крышки крепятся обычной системой пазов и гребенок, а фиксируются парами винтов с пластиковыми накатными головками. На задних торцах крышек имеются штампованные выступы для захвата пальцами, помогающие при снятии.

Четыре шестигранные стойки для системной платы уже установлены, еще пять есть в комплекте принадлежностей. Прорези для плат расширения придется освобождать, выламывая одноразовые заглушки, а вот единственный пятидюймовый слот с выходом на лицевую панель заглушки не имеет, оптический накопитель в нем надо будет крепить винтами с обеих сторон.

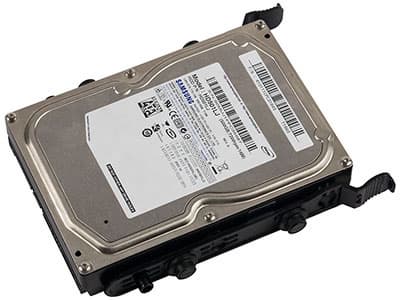

Способ установки HDD и SSD в разных местах разный. В корзине используются салазки, в которых 3,5-дюймовые накопители крепятся боковыми штифтами, а 2,5″ — винтами снизу. Сами салазки вдвигаются в корзину с помощью цилиндрических выступов, снабженных резиновыми амортизаторами. Таким образом, прямой отвод тепла к металлу шасси отсутствует, но накопители находятся в зоне действия вентиляторов.

Крепление накопителей

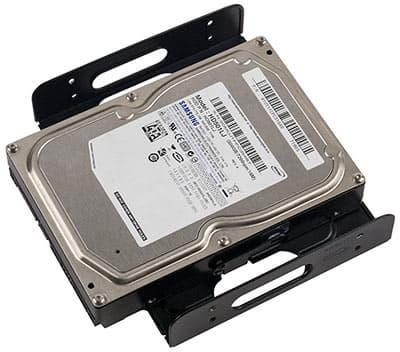

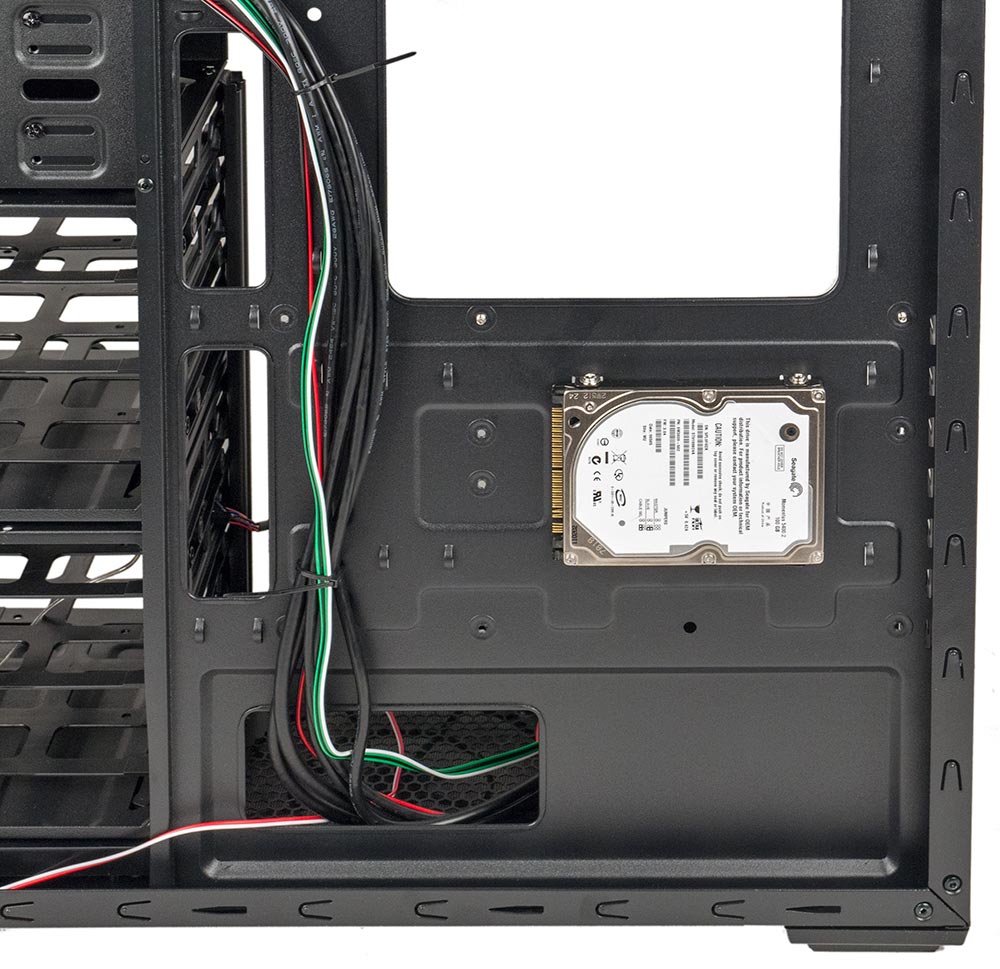

К переходникам в пятидюймовых слотах HDD/SSD крепятся винтами снизу, а на 2,5-дюймовом посадочном месте за подложкой системной платы тоже винтами, но сбоку, к имеющимся штампованным ушкам, что позволит производить манипуляции с накопителем без снятия самой платы. Вентиляторы на эти места уже не воздействуют, но есть теплоотвод на шасси.

Крепление накопителей

На всех посадочных местах для 2,5-дюймовых дисков следует использовать SATA-кабели c прямыми коннекторами. Для 3,5-дюймовых в корзине нужны Г-образные разъемы (до правой боковой стенки остается не слишком много места), а в переходниках 5,25→3,5 можно использовать и прямые.

В подложке системной платы имеется большое окно, которое позволит устанавливать или снимать процессорный кулер без демонтажа самой платы. Выпуклая форма декоративной пластиковой накладки, закрывающей окно в левой боковой стенке, позволит выбрать систему охлаждения процессора с увеличенными размерами.

Вид на шасси

Кабели от внешних разъемов USB 2.0 и HD Audio экранированы, подключаются к внутренним коннекторам системной платы монолитными коннекторами, порты USB 3.0 тоже (в Z11 Plus они подключаются к внешним портам системной платы, что сегодня выглядит странно).

Лицевая панель крепится шестью пластиковыми защелками и снимается без особого труда, надо лишь освободить подходящую к индикатору дисковой активности пару проводов.

Крепление накопителей

Верхняя панель также крепится защелками; снимать ее придется лишь для каких-то манипуляций с вентиляторами, но при этом придется иметь дело с толстым пучком подходящих к ней кабелей.

Разного рода кабели можно проложить за подложкой системной платы, для чего в ней имеются большие отверстия без резиновых заглушек (что делать, корпус-то бюджетный). Завальцованы и края этих отверстий, и прочие кромки, о которые может пораниться сборщик.

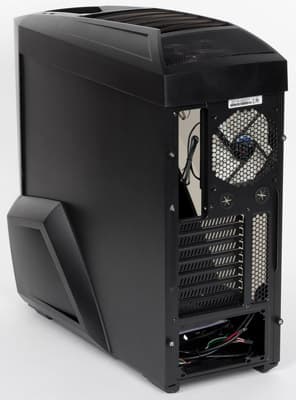

Вид сзади

Блок питания можно ставить и после материнской платы, располагая его вентилятором вверх или вниз. Крепится БП к задней панели без каких-либо дополнительных рамок, а на днище корпуса для него предусмотрены выступы с резиновыми амортизирующими накладками.


Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

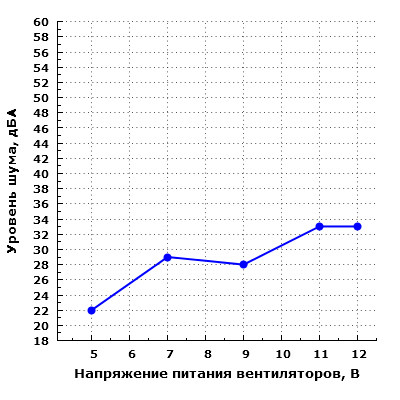

Уровень шума корпуса

Уровень шума изменяется в диапазоне от 22 до 33 дБА при расположения микрофона в ближнем поле — это не очень большой разброс. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от пониженного (28 дБА) до среднетипичного (33 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток. Обратим внимание не некие странности в имеющемся графике: большая разница между полученными значениями уровня шума при питании вентиляторов от 5 и 7 вольт, а также отрицательная разница между значениями уровня шума при питании вентиляторов от 9 и 7 вольт. При подробном исследовании конструкции выяснилось, что подвес верхнего вентилятора вместе с самим работающим вентилятором в некоторых режимах работы издают повышенный шум. Мы провели повторное измерение уровня шума системы охлаждения корпуса, предварительно отключив верхний вентилятор.

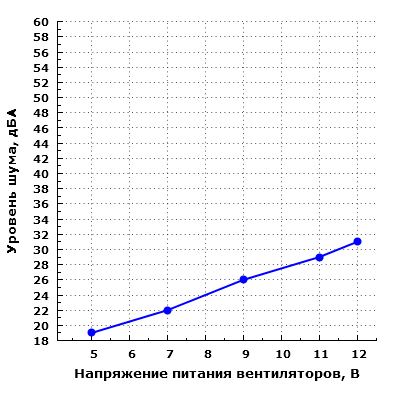

Уровень шума корпуса

В таком режиме значения на всех номиналах питающих напряжений снизились на 2-3 дБА, а на номинале 7 В уровень шума снизился на 7 дБА.

РежимНастольное размещение Напольное размещение
12 В33 дБА29 дБА
5 В22 дБАменее 20 дБА

В штатном режиме с использованием всех вентиляторов при большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом, шум можно будет охарактеризовать как минимально заметный при работе вентиляторов на минимальных оборотах, при работе на максимальных — как пониженный для жилого помещения в дневное время суток, а при отключении верхнего вентилятора акустическую эргономику можно улучшить еще сильнее.

В связи с тем, что из четырех разъемов, предназначенных для питания вентиляторов, только два можно штатно подсоединить к системной плате с целью управления скоростью вращения вентиляторов, а остальные два разъема подключаются напрямую к блоку питания без возможности какой-либо регулировки, у пользователя данного корпуса могут возникнуть определенные неудобства при желании снизить уровень шума штатной системы охлаждения относительно номинала.

Позиционирование и выводы

Предлагаемые нами выводы для корпуса Zalman Z11 Neo во многом будут повторять сказанное для других моделей Zalman с индексом «Z» в названии: соотношение цены, оснащенности и качества изготовления у них достаточно интересное. Как и у Z11 Plus, внешний вид Neo вряд ли подойдет скромному офисному компьютеру и явно намекает на что-то большее.

И это имеет под собой основания: в корпус явно можно поместить компоненты с достаточно высоким тепловыделением, включая немалое количество накопителей и современные высокопроизводительные видеокарты, не каждую из которых удастся поставить в Z11 Plus.

Несколько улучшилась и акустическая эргономика, но по-прежнему отсутствует простая возможность управлять всеми комплектными вентиляторами не только при помощи встроенного контроллера (которого просто нет в комплекте), но и штатными средствами системной платы, что не слишком удобно.

Правда, теперь уже сомнительна не только эффективность боковых вентиляторов — минимальная площадь отверстий фронтальной панели ставит под вопрос и работу фронтальных вентиляторов, однако это не первый (и наверняка не последний) корпус, в котором инженерные подходы принесены в жертву дизайнерским изыскам.


Корпус Zalman Z11 Neo предоставлен на тест производителем
