Обзор корпуса Yeong Yang YY-3511


Сегодня мы познакомимся с еще одним корпусом, на этот раз формата mATX, достаточно малоизвестной в нашей стране компании Yeong Yang.

Yeong Yang Group была основана в 1978 году, а в 1990 начала самостоятельную прессовку металлических комплектующих. В данный момент компания производит полный спектр корпусов для ПК и серверов. Компания имеет сертификаты ISO9001, ISO-9002 и ISO-14000. Представительства компании расположеныны в Гамбурге и Лос-Анжелесе. Что касается наиболее актуальных для нас корпусов формата ATX и microATX, то в производственной линейке компании имеется достаточно большой ассортимент корпусов данных типов, выполненных в различном внешнем оформлении.

Теперь переходим непосредственно к объекту тестирования.

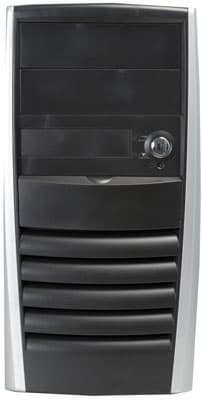

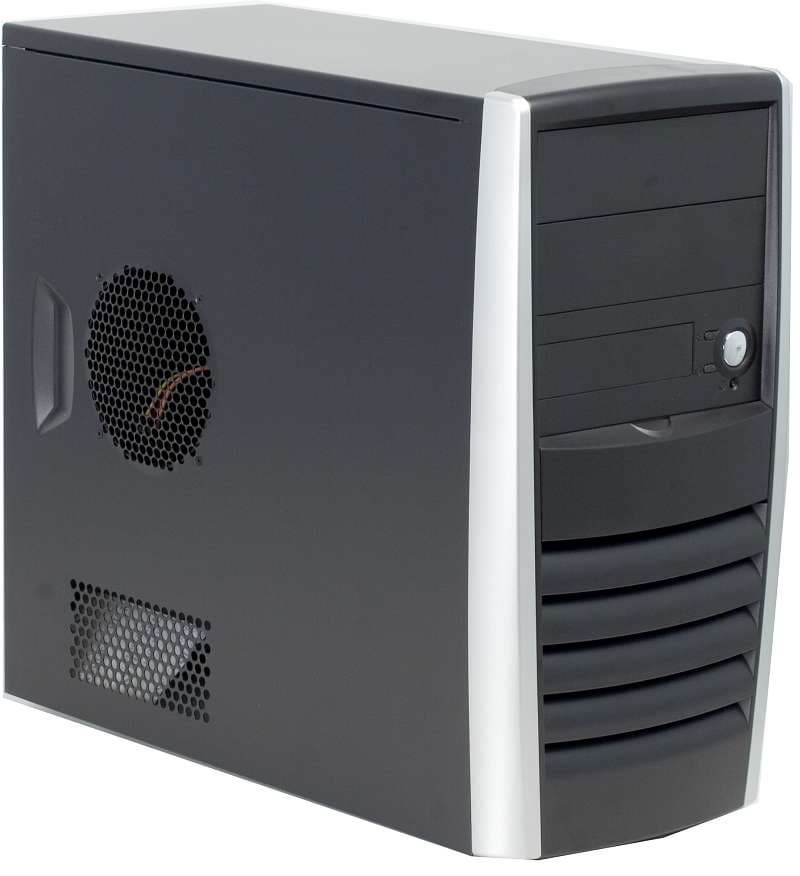

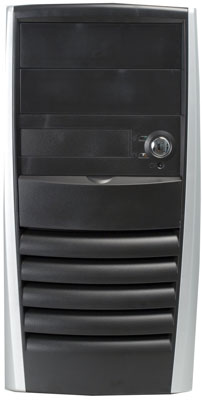

Корпус YY-3511 формата mATX имеет небольшие, но не рекордные габариты для данного типа корпусов. Дизайн выполнен в достаточно спокойном ключе, с другой стороны нет какой-либо замыленности, сочетание черного и светло-серого смотрится гармонично. В общем, если отталкиваться от дизайна корпус претендует, как минимум на офисную прописку, но, в принципе, и дома смотреться будет неплохо. Но тут как говорится:"На вкус и цвет колбаса разная".

Из комплекта поставки, пожалуй, стоит отметить только блок питания GPS-350AB-C производства Delta Electronics, с заявленной мощностью 300Вт и полное отсутствие какого-либо намека на инструкцию по сборке и эксплуатации корпуса, которая возможно пригодилась бы неопытному пользователю при сборке компьютера.

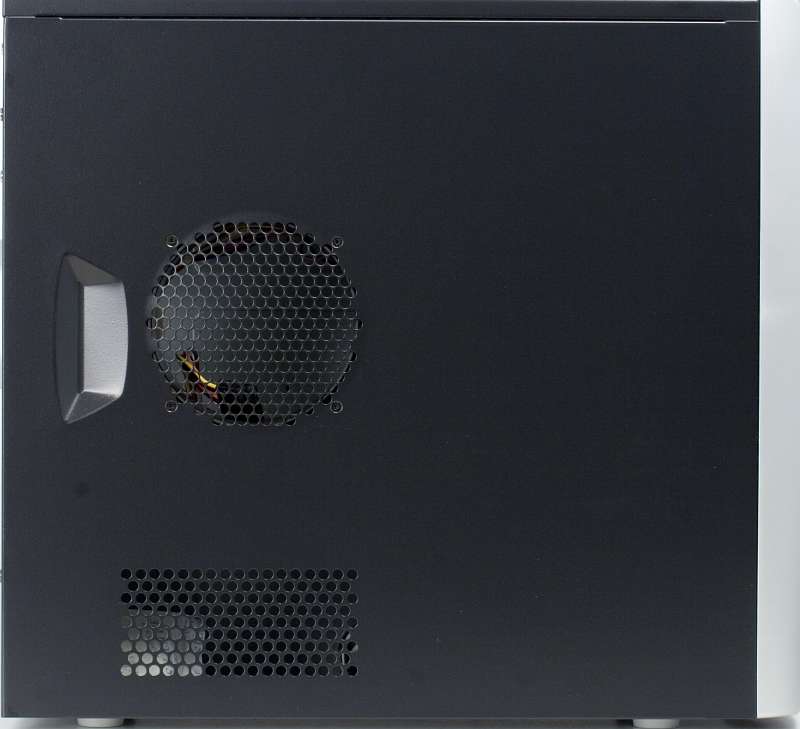

Стенки корпуса выполнены из стали толщиной 0,8 мм. Верхняя стенка приклепана к шасси намертво, боковые крепятся на винтах без накатной головки. Передняя панель корпуса выполнена из пластика не сказать, что очень качественного, но вполне приличного.

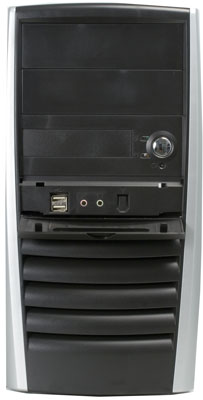

Фронтальные порты на передней панели прикрыты пластиковой крышкой, выполненной в достаточно дешевом конструктиве — никаких демпферов и ограничителей нет, поэтому, если откинуть крышку и не сопровождать рукой, то она достигнув крайнего нижнего положения начинает автоколебания с малой амплитудой.

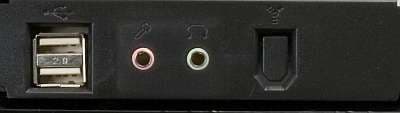

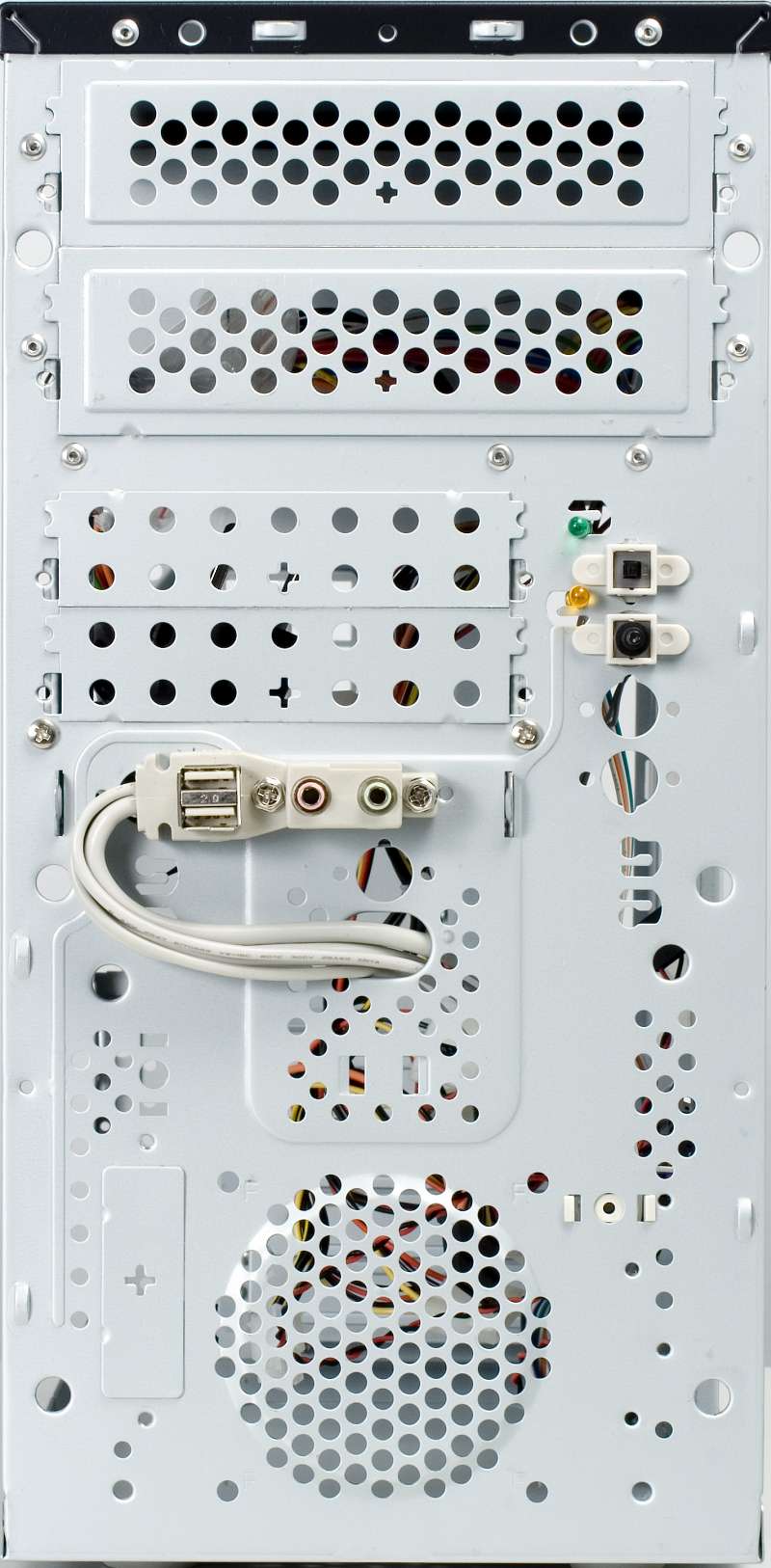

Блок фронтальных разъемов (2 USB, аудиоразъемы) прикручен к передней стенке шасси, также как и контактные блоки кнопок. Крепление передней панели осуществляется посредством распорных элементов, напоминающих цветок, выполнены они из металла, поэтому риск сломать их минимальный, что весьма кстати, так как при демонтаже предней панели усилие нужно приложить весьма ощутимое. Правда нужно отдать должное корпусу, при работе с ним ни разу не возникло впечатление, что сейчас что то сломается или отломится.

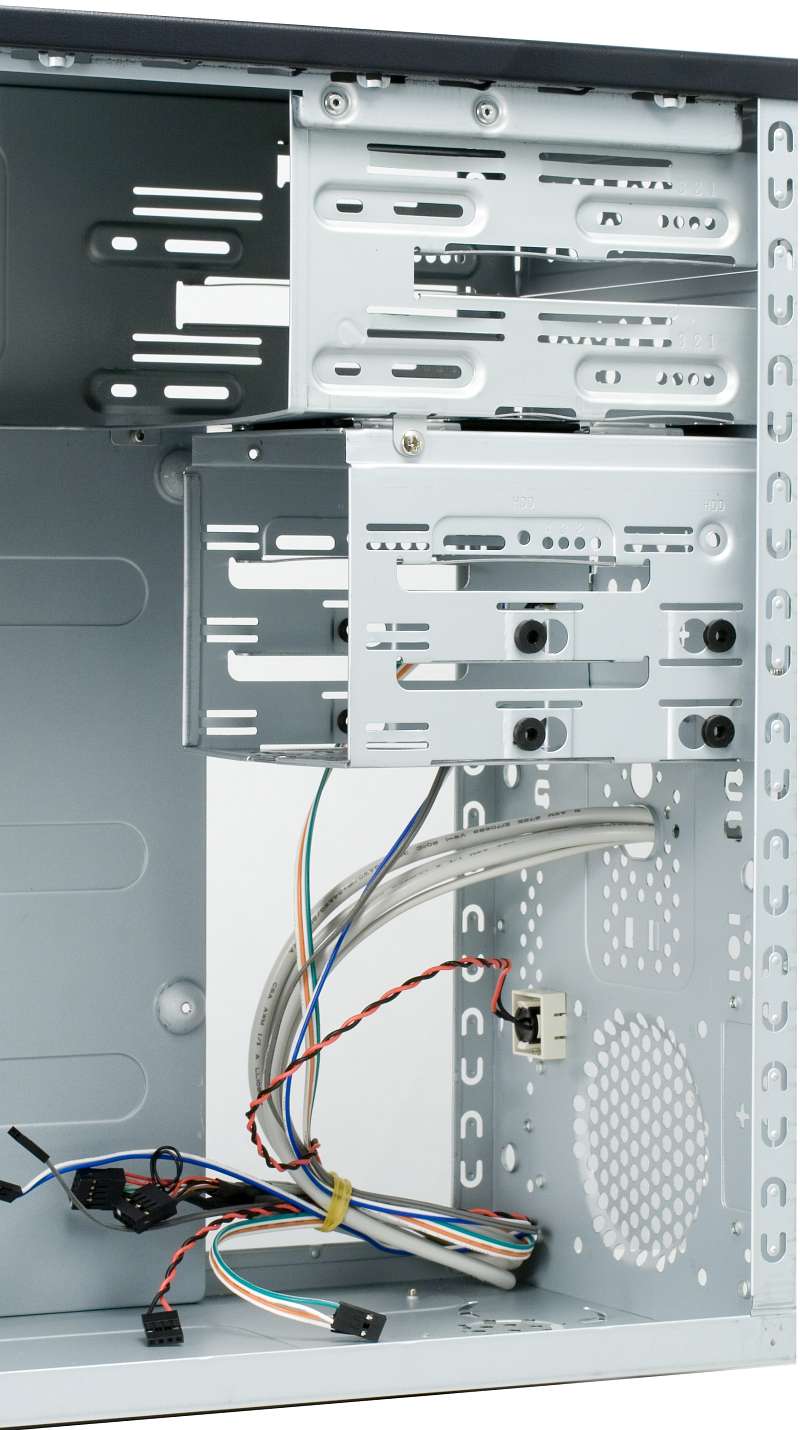

В корпусе предусмотрено 2 посадочных места с внешним доступом для устройств 5,25 дюйма, а также 3 посадочных места для устройств 3,5 дюйма, одно из которых с внешним доступом. Причем все три места расположены в одной корзине на первый взгляд несъемной, но, в принципе, корзину извлечь из корпуса можно, правда для этого необходимо выкрутить три винта, два из передней стенки шасси и один сбоку корзины, после чего нужно сдвинуть корзину немного назад по зацепам и снять. Конструкция не быстросъемная конечно, но с другой стороны времени на данную операцию уходит немного, а процесс установки накопителей она облегчает.

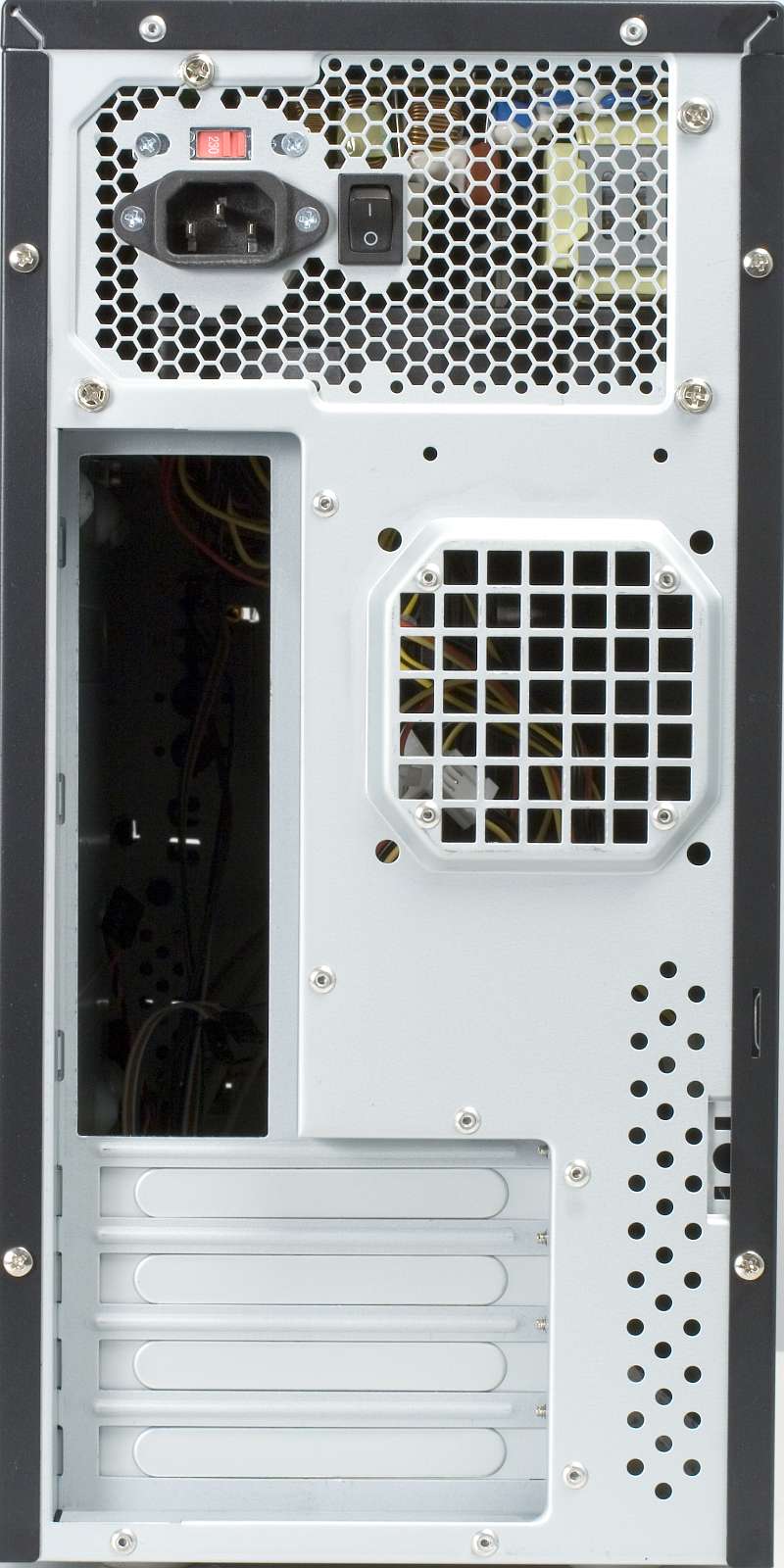

На передней и задней стенке шасси имеются посадочные места под 80 мм вентилятор, правда соответствующих вентиляторов в комплекте нет, а подходящих винтов всего два. Пылевых фильтров, как на передней стенки шасси, так и на правой стенке корпуса не установлено.

Тестирование эргономических характеристик системы вентиляции корпуса

Особо описывать тут нечего, так как вентиляторы в комплект предоставленного корпуса не входили, поэтому какой-либо шум может издавать в корпусе только комплектный блок питания. Правда работает он весьма тихо.

Сборка системного блока

Панель I/O не установлена.

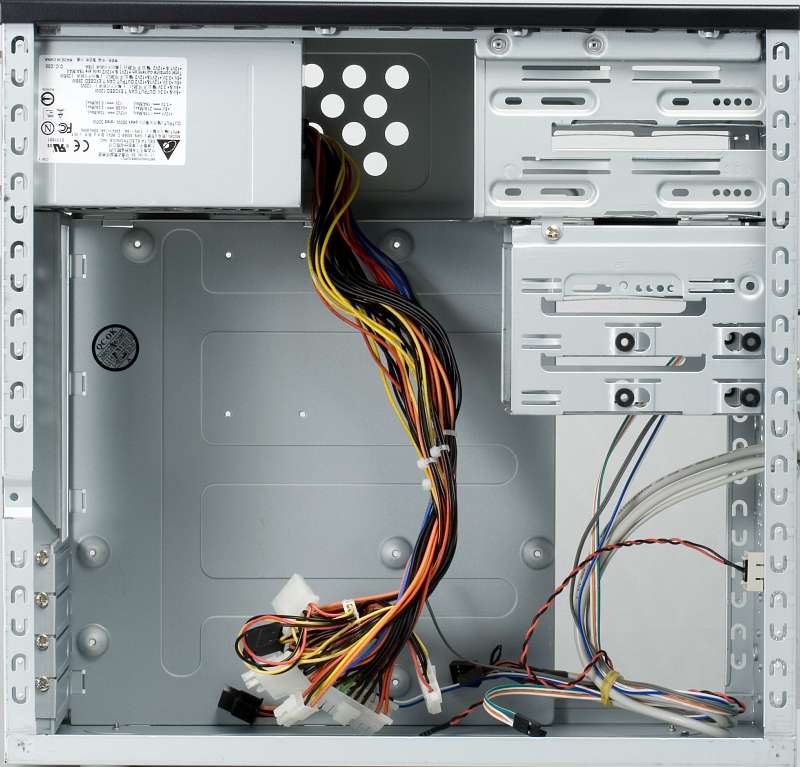

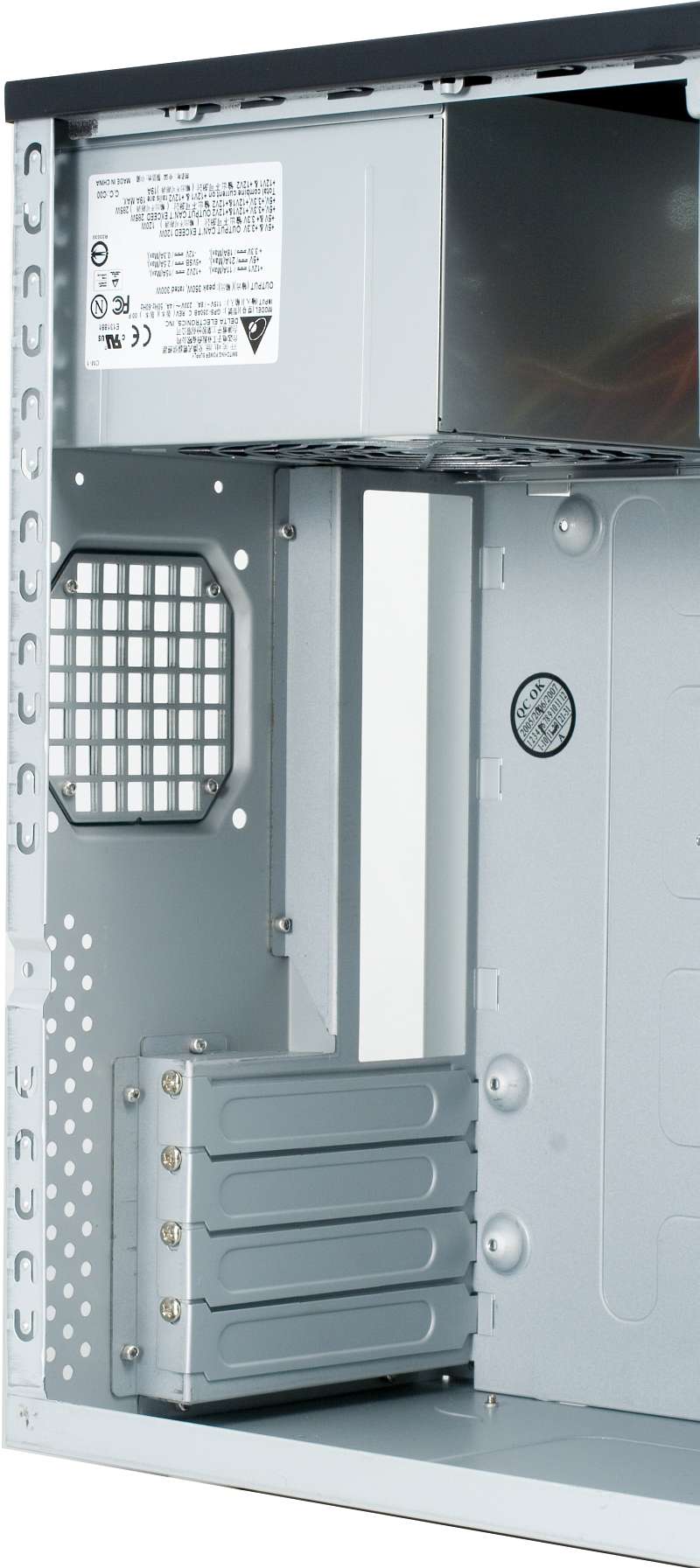

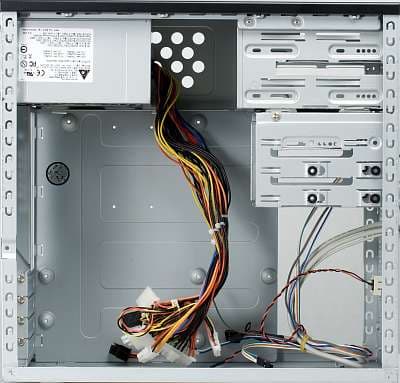

Материнская плата устанавливается комбинированным способом. Вместо министоек (шестигранников) на части отверстий основания для системной платы выполнены наплывы, представляющие собой сферические возвышения из металла. Остальные отверстия на основании предусматривают использование министоек, но в нашем случае они не понадобились.

Жесткие диски в данном корпусе устанавливаются в корзину, в которой предусмотрено два места с амортизаторами в местах крепления, представляющие собой резиновые втулки в отверстиях для винтов.

Также установка жесткого диска возможна на универсальное посадочное место не оснащенное амортизаторами, расположенное в той же корзине. То есть в данном случае в корпусе можно установить максимум три жестких диска без использования дополнительных технических средств. Установка устройств в отсеки типоразмера 5,25 дюйма не вызывает каких-либо трудностей.

Крепление устройств в отсеках 3,5 и 5,25 дюймов, а также карт расширения осуществляется с помощью винтов, для двух посадочных мест HDD, оснащенных резиновыми амортизаторами в комплекте имеется 8 винтов с удлиненным стержнем и плоской головкой.

Подключение фронтальных портов USB к системной плате производится при помощи стандартных 9 пиновых разъемов (1 разъем на два порта), такой вариант гораздо удобнее, чем при использовании однопиновых разъемов. Точно также подключаются фронтальные аудиоразъемы. К сожалению, вместо фронтального порта Firewire в данном случае наблюдаем заглушку, хотя место под него предусмотрено. С одной стороны такой подход может быть оправдан в малобюджетных корпусах, а с другой стороны экономить 5 центов на реализации элемента повышающего удобство использования не есть хорошо.

Демонтаж блока питания особых трудностей не вызывает.

В целом сборка системного блока в данном корпусе достаточно удобна, конечно учитывая, что перед нами корпус формата mATX.

Тестирование системного блока с помощью программных приложений

Последний этап представляет собой тестирование с помощью программных средств, осуществляющих сильную нагрузку различных подсистем компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение внутри корпуса. Соответственно можно оценить возможности и производительность системы охлаждения корпуса. Для этого этапа будут использованы

  • HDTV 1080p — воспроизведение тестового видеоролика в течении часа
  • ATI Tool — тест 3D View в течение часа
  • COPYTEST — непрерывное копирование 176 файлов общим объемом 1.88 ГБ в течении 30 минут с одного раздела HDD на другой

Конфигурация тестового стенда:

  • Процессор AMD Athlon 64 3500+
  • Кулер GlacialTech 7300 Light
  • Системная плата ASUS A8N-VM CSM
  • Оперативная память Corsair XMS, 2 два модуля по 512 Мб
  • Жесткий диск Seagate ST380811AS 80 ГБ
Вентилятор GlacialTech GT8025BLD-1
Скорость вращения при питании от 12 В 1800 об/мин
Скорость вращения при питании от 5 В 900 об/мин
Максимальный потребляемый ток 0,07 А

Перейдем непосредственно к тестированию системы вентиляции корпуса...



В данном случае система вентиляции тестировалась в трех конфигурациях:

  • с 80 мм вентиляторами GlacialTech на номинальных оборотах, установленным на передней и задней стенке шасси
  • с 80 мм вентиляторами GlacialTech на пониженных оборотах, установленным на передней и задней стенке шасси
  • без установленных корпусных вентиляторов

При воспроизведении видео и синтетической игровой нагрузке низкоскоростной режим системы вентиляции показал себя удовлетворительно, однако в случае активного использования дисковой подсистемы, данный режим не обеспечивает необходимого температурного режима для жесткого диска. Использовать режим системы охлаждения без вентиляторов в данном случае не рекомендуется.

Дополнительно были проведены тесты, позволяющие определить оптимальную конфигурацию системы охлаждения корпуса для минимизации температуры жесткого диска и уровня шума.

На данном этапе тестирования жесткий диск устанавливался на нижнее штатное место, оснащенное резиновыми амортизаторами и на штатное место ими не оснащенное.

В целом разница в температурных показаниях обусловлена местоположением дисков в корпусе, то есть в первом случае диск оказывался заметно ниже, чем во втором случае. Отдельно стоит отметить режим без корпусных вентиляторов. В данном режиме мы наблюдаем преимущество варианта установки без амортизаторов, разница составляет 2 градуса. То есть, если владелец все-таки не захочет использовать корпусные вентиляторы, то устанавливать HDD лучше в отсек неоснащенный амортизаторами.

Итоги

Итак, мы познакомились с очередным корпусов формата microATX. Что можно отметить в данном случае? Надежную, жесткую конструкцию, съемную корзину для 3,5 дюймовых устройств и в целом удобство сборки. Недостатки в основном касаются попыток производителя к копеечному удешевлению продукции. Например, отсутствие порта FireWire, отсутствие вентиляторов и в какой то мере пылевых фильтров, а также посадочные места для вентиляторов типоразмера только 80 мм.

Если оценивать в целом, то корпус получился достаточно неплохой, особенно учитывая его розничную цену на данный момент.

Средняя текущая цена (количество предложений) в московской рознице: Н/Д(0)

Корпус Yeong Yang YY-3511 предоставлен компанией OVS
