Обзор корпуса V-Tech MA-105


Продукцию компании V-Tech можно отнести к бюджетной, а данный сегмент — самый популярный среди не только компьютерных корпусов, но и комплектующих в целом, поэтому мы стараемся уделять внимание и данному сегменту тоже, хотя, безусловно, встретить здесь какие-то оригинальные технические решения практически невозможно, да и качество изготовления часто хромает. Но, как известно, чудес не бывает и, покупая дешевый корпус, человек должен понимать, что ему придется мириться с его недостатками.

Итак, сегодня весь вечер на арене V-Tech MA-105… Данный корпус формата microATX имеет типоразмер минибашня (minitower).



Физические параметры
Ширина 190 мм
Высота 350 мм
Длина 380 мм
Масса н/д

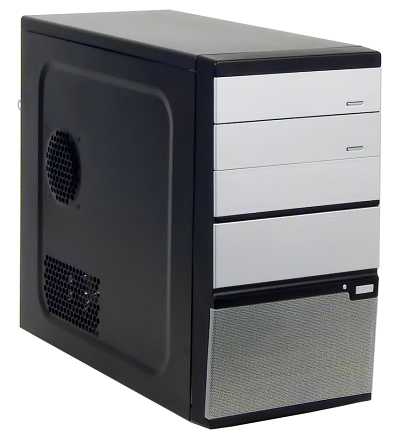

Дизайн довольно интересный и на фотографии в каталоге дистрибутора смотрится хорошо, впрочем, неплохо он выглядит и вживую. Однако при более плотном общении обращает на себя внимание, плохое (если не сказать хуже) качество изготовления передней панели. Проявляется это в недостаточной толщине пластика внешних декоративных крышек и отсутствии какой-либо объемной формовки данных деталей, то есть вышеупомянутые крышки представляют собой прямоугольные куски пластика, которые прогибаются от любого нажатия. Покраска серебристой краской осуществлена методом напыления, черный цвет пластика «нативный», то есть — это цвет крашеной пластиковой массы.

В комплекте поставки корпуса имеются:

  • Блок питания iPower 350 DR-8360BTX
  • Комплект крепежа
  • Сетевой шнур

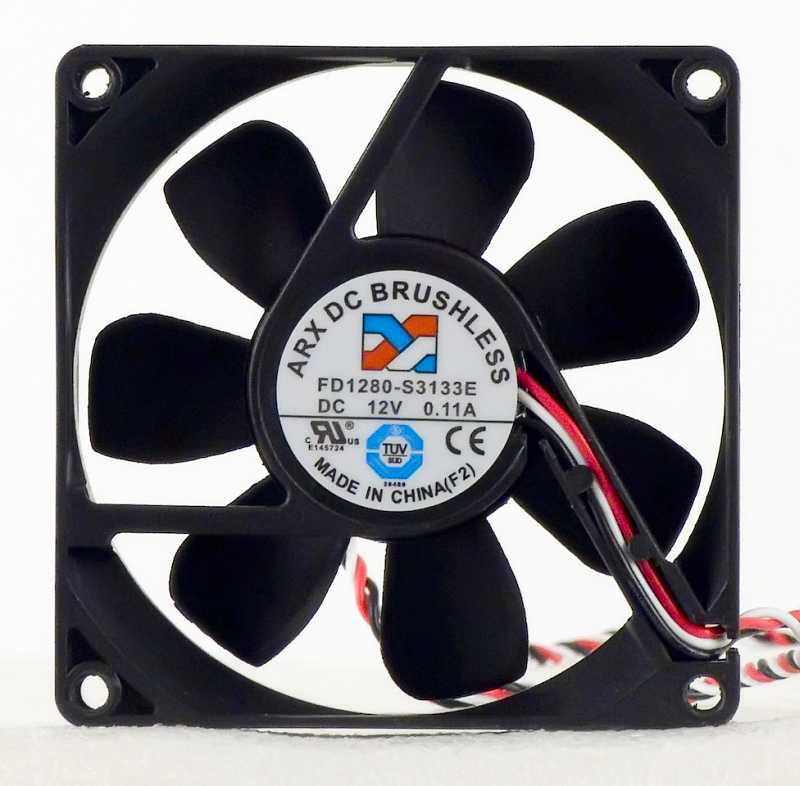

  • Вентилятор типоразмера 80 мм ARX FD1280 (2600 об/мин.)

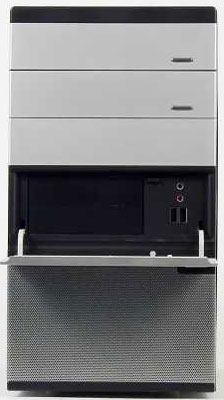

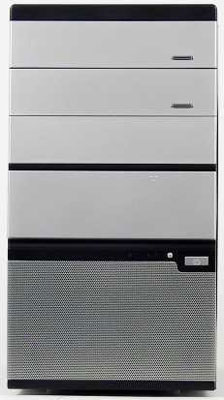

Как можно заметить, тестируемый корпус оснащен декоративными крышками пятидюймовых отсеков, что можно считать достоинством, так как при установке в корпус можно использовать оптический привод произвольного цвета без какого-либо диссонанса с внешним обликом системы. Однако у тестируемого экземпляра корпуса была проблема с открытием верхней дверцы, по причине взаимного перекоса нижней и верхней крышек, что подтверждает невысокое качество изготовления передней панели. Еще один недостаток вышеупомянутых декоративных крышек — отсутствие возможности использования расположенных на них кнопок при выдвинутом трее оптического привода, что не добавляет удобства в использовании.

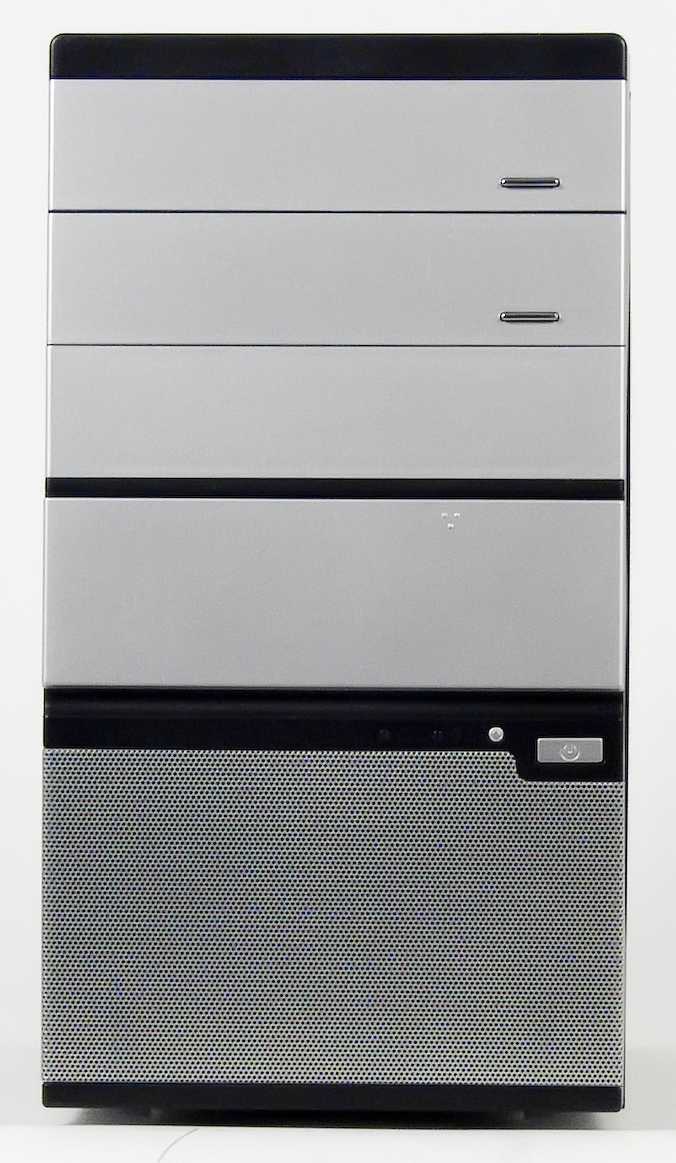

Кнопка включения (POWER) выполнена сравнительно неплохо, хотя ее слегка перекашивает при нажатии, и к тому же момент срабатывания тактильно не фиксируется. Кнопка перезагрузки (RESET) имеет небольшие размеры, и нажать ее без использования подручных средств удастся не каждому.

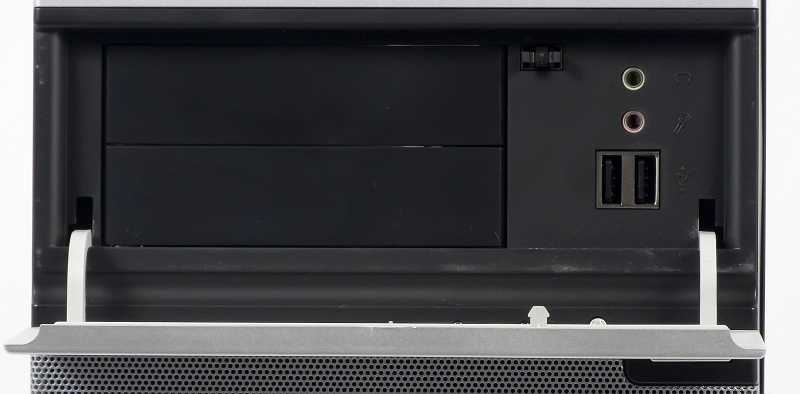

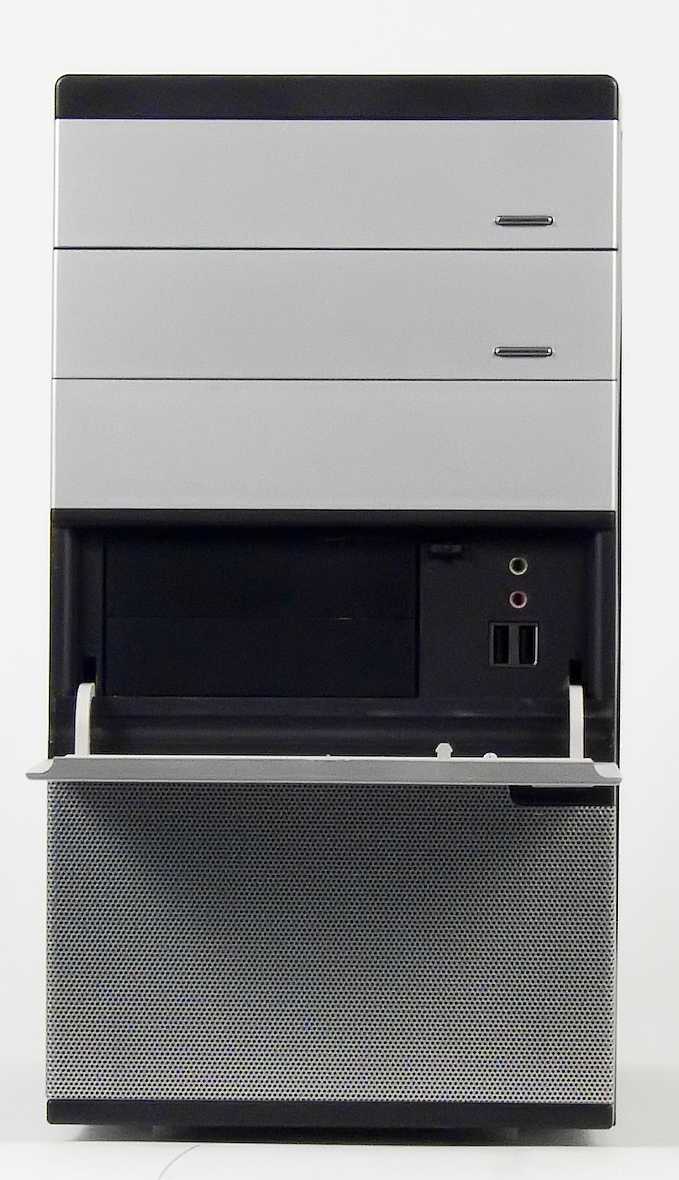

Под декоративной крышкой в центре передней панели скрываются два отсека типоразмера 3,5 дюйма с внешним доступом, два порта USB, два разъема AUDIO.

Механизм запирания крышки использует подпружиненный замок, что само по себе весьма похвально для данной ценовой категории, однако уровень срабатывания данного механизма весьма низкий, проще говоря, закрывается и открывается нормально он через раз. Тут проблема в нецентральном размещении замка, вследствие чего при естественном нажатии рукой по центру вызывает перекос хлипкой крышечки и нечеткое срабатывание самого замка. Если надавить точно в место расположения запорного элемента, то проблем со срабатыванием в большинстве случаев не возникает.

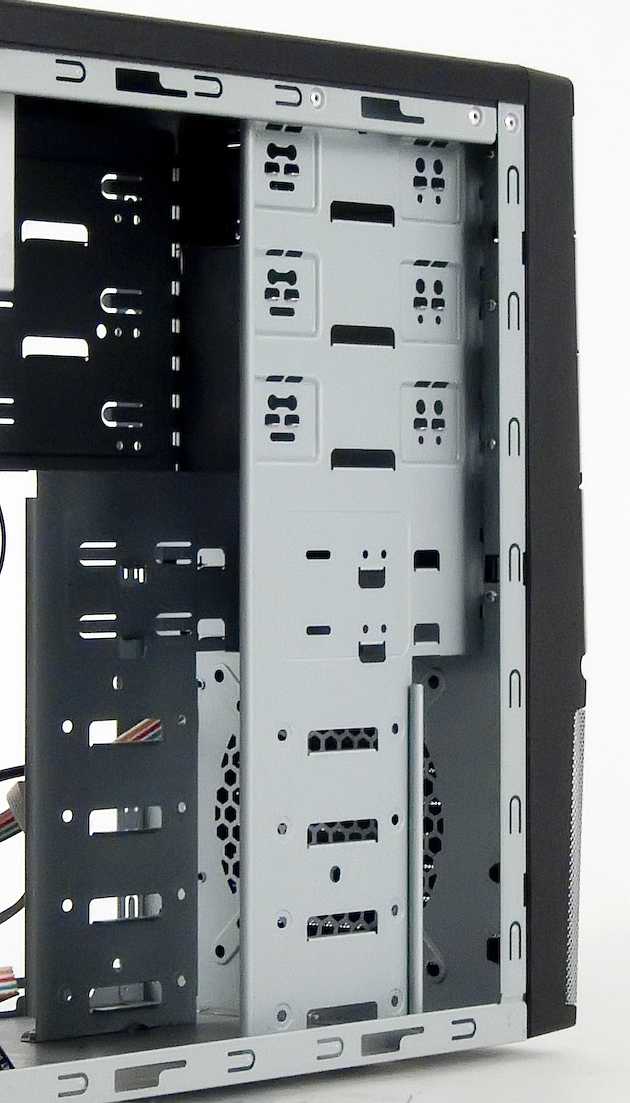

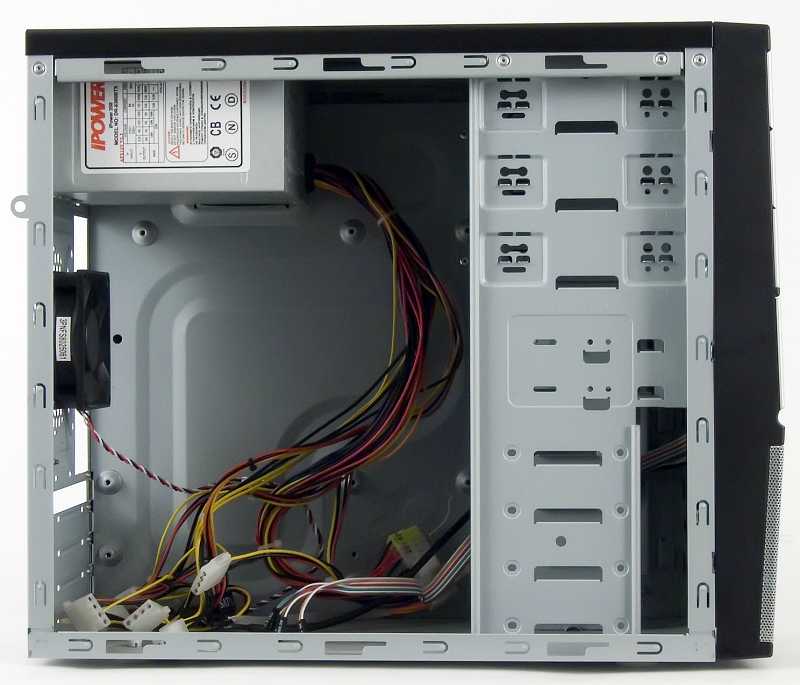

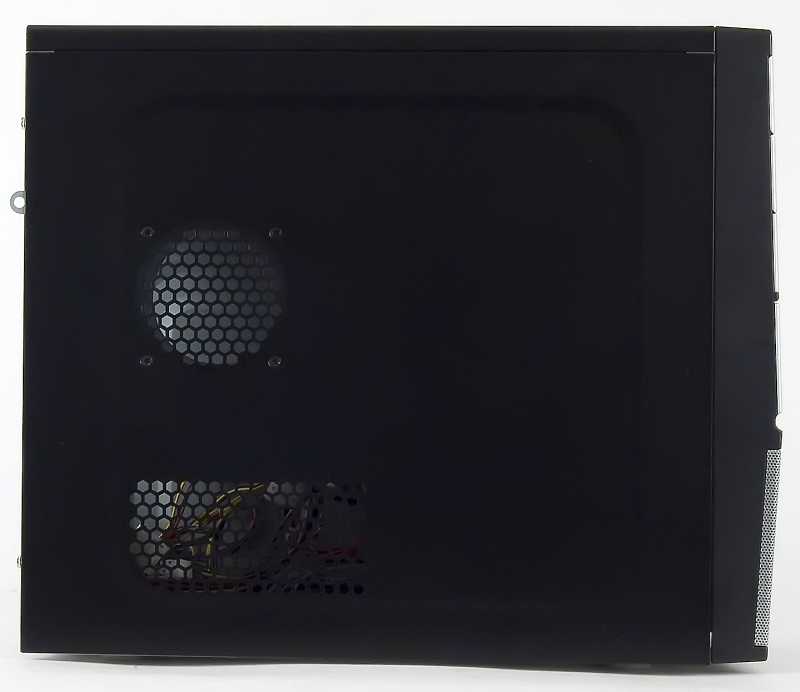

Боковые стенки корпуса крепятся с помощью обычных винтов под крестовую отвертку, на правой стенке есть стандартный набор вентиляционных отверстий. Качество изготовления самих стенок достаточно хорошее, правда, толщина их составляет 0,6 мм, что вполне ожидаемо, вальцовка нижнего и верхнего краев стенок выполнена V-образным способом, то есть загибом листа через край, что тоже характерно для бюджетных корпусов, тогда как в более дорогих моделях используется П-образный способ вальцовки, то есть край листа дважды загибается на 90 градусов (выглядит как швеллер). Помимо повышения жесткости на изгиб и кручение, последний способ делает более удобным установку боковых стенок за счет более простого их сопряжения с шасси. Для установки накопителей и других компонентов, в шасси предусмотрены следующие посадочные места:

  • 5,25" — с внешним доступом — 2 штуки
  • 3,5" — с внешним доступом — 2 штуки
  • 3,5" — для установки HDD — 4 штуки

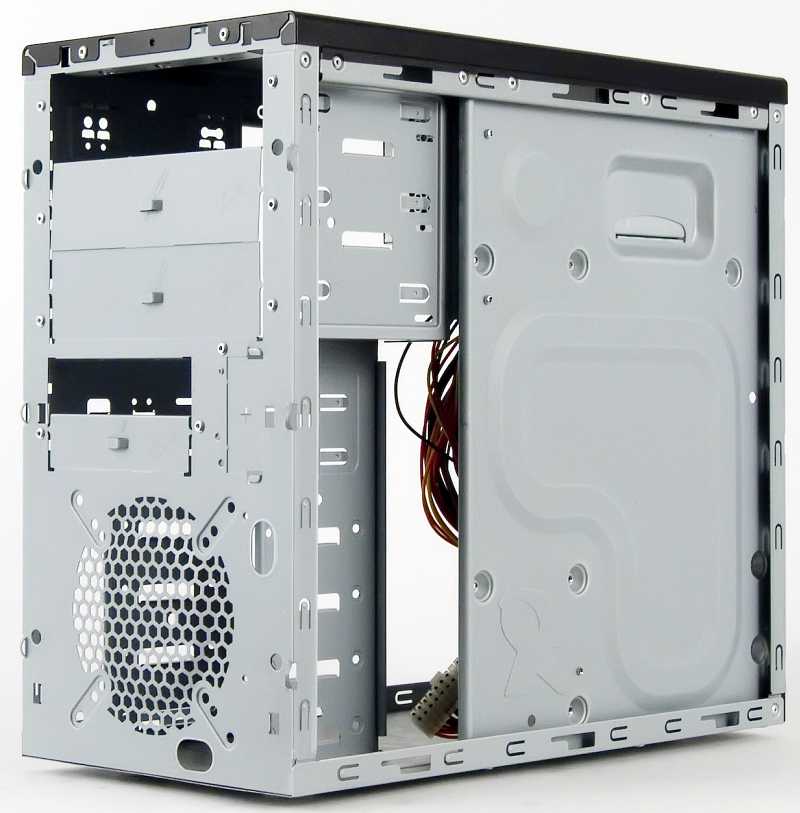

Корпус оснащен двумя посадочными местами для вентилятора типоразмера 80-120 мм, причем одно из них располагается непосредственно перед корзиной для жестких дисков.

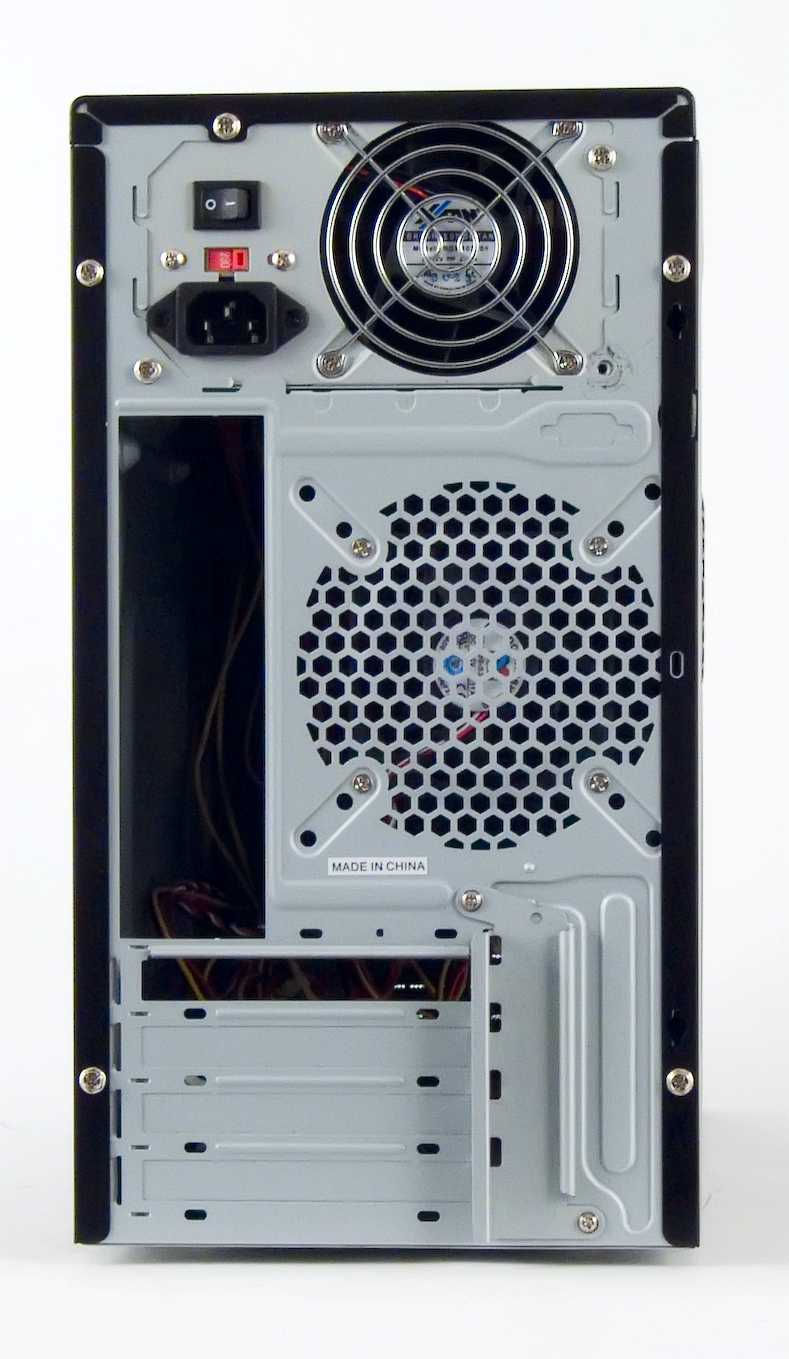

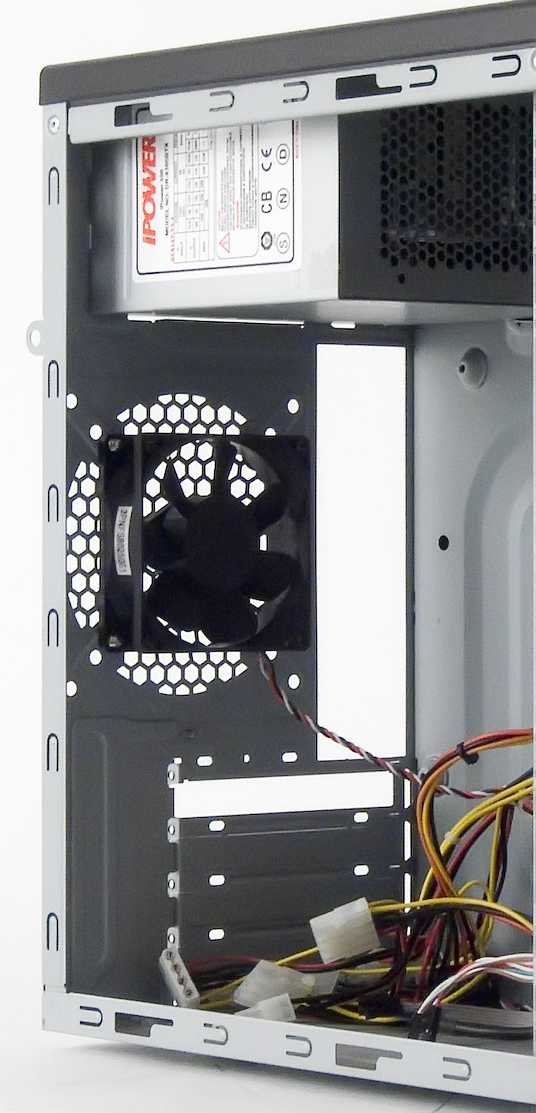

Один вентилятор типоразмера 80 мм входит в комплект поставки корпуса, он установлен на задней стенке. Крепление вентиляторов осуществляется при помощи винтов.

Тестирование эргономических характеристик системы вентиляции корпуса

Уровень шума системы охлаждения корпуса находится на среднем уровне, спектр шума среднечастотный. В шуме не замечено высокочастотных составляющих.

Данный этап тестирования проводился в комнате, площадью 18 кв. метров, все имеющиеся в ней электроприборы были отключены, уличный фоновый шум был крайне низким.

Сборка системного блока

Перед установкой системной платы в корпус, необходимо извлечь заглушку панели I/O, заботливо установленную производителем, и установить аналогичную заглушку из комплекта системной платы. Усилия, которые при данной операции понадобится затратить, немного выше нормативных, но использовать инструмент при этом не потребуется.

В данном случае министойки-шестигранники не используются, вместо них на основании для системной платы выполнены наплывы, представляющие собой сферические возвышения из металла, в которых и расположены отверстия для винтов. Ранее мы могли видеть подобное техническое решение в корпусах Inwin и YY, относящихся к более высокой ценовой категории.

Подключение фронтальных разъемов осуществляется следующим образом:

  • USB — стандартным девятиконтактным разъемом
  • AUDIO — жгутом проводов с одноконтактными разъемами

Установка накопителей в отсеки с внешним доступом типоразмера 5,25 и 3,5 сложностей не вызывает, фиксируются они четырьмя винтами с двух сторон.

В целом процедура установки жестких дисков в данный корпус аналогична вышеописанной — они устанавливаются в несъемную корзину вдоль корпуса и закрепляются четырьмя винтами с двух сторон. Крепление надежное, нареканий нет.

Тестирование системного блока с помощью программных приложений

Последний этап представляет собой тестирование с помощью программных средств, осуществляющих сильную нагрузку различных подсистем компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение внутри корпуса. Можно оценить возможности и производительность системы охлаждения корпуса. Для этого этапа будут использованы

  • HDTV 1080p — воспроизведение тестового видеоролика в течение часа
  • ATI Tool — тест 3D View в течение часа
  • COPYTEST — непрерывное копирование 176 файлов общим объемом 1.88 ГБ в течение 30 минут с одного раздела HDD на другой

Конфигурация тестового стенда:

  • Процессор AMD Athlon 64 3500+
  • Кулер GlacialTech 7300 Light
  • Системная плата ASUS A8N-VM CSM
  • Оперативная память Corsair XMS, 2 два модуля по 512 Мб
  • Жесткий диск Seagate ST380811AS 80 ГБ

В данном случае система вентиляции тестировалась в двух конфигурациях:

  • с 80 мм вентилятором, установленным на задней стенке корпуса
  • без установленных корпусных вентиляторов

В стандартном для данной комплектации варианте системы охлаждения, корпус демонстрирует хорошие возможности по отводу тепла от жесткого диска при воспроизведении видео, и удовлетворительные — в режимах 3D View (ATI Tool) и Copytest.

При отключенном единственном корпусном вентиляторе, температуры компонентов и, прежде всего, жесткого диска заметно повысились. Так, значение температуры HDD вплотную приблизилось к 45 градусам, что вызывает некоторые опасения при долговременной эксплуатации в подобном режиме, поэтому можно рекомендовать установку низкоскоростного вентилятора на переднее посадочное место шасси для непосредственного обдува жесткого диска.

Итоги

Корпус оставил достаточно неоднозначное впечатление. С одной стороны, относительно неплохое шасси с возможностью установки большого количества жестких дисков и двух 120 мм вентиляторов, что в корпусах подобного типоразмера встречается не часто, с другой — весьма удобный процесс сборки системы в данном корпусе. А с другой стороны, имеем тонкую сталь внешних панелей, хотя для данной ценовой категории это естественно, и переднюю панель, которая, мягко говоря, не блещет качеством изготовления, а честно говоря, оно ужасное.

Вполне можно допустить, что корпус найдет свое место, помимо низкобюджетных системных блоков, при решении различных специфических задач типа сборки домашнего файлового сервера, при этом из корпуса можно выкинуть все, кроме шасси, а остальные детали и компоненты подобрать или изготовить самостоятельно.

Выбор, как всегда, за покупателем, а мы желаем в нем не ошибиться

Средняя текущая цена (количество предложений) в московской рознице: Н/Д(0)

Корпус V-Tech MA 105 предоставлен компанией Case.ru
