Обзор корпуса SILVERSTONE TEMJIN TJ08



Корпуса формата microATX в последнее время получают все большее распространение. Многие пользователи хотят сэкономить место и тем самым увеличить свое жизненное пространство. Учитывая, что в последнее время компьютер постепенно превратился из знака принадлежности к сфере информационных технологий в бытовой прибор, этот выбор выглядит вполне оправданным. Далеко не каждый современный пользователь использует более двух жестких дисков и мощную, сильно греющуюся конфигурацию, да и удобный доступ в недра системного блока требуется теперь, мягко говоря, не всем.

Сейчас на рынке достаточно много различных моделей корпусов формата mATX, но при этом их количество постоянно увеличивается, что говорит о востребованности их рынком. Не стала исключением и пока еще малоизвестная в нашей стране компания Silverstone, ,выпустившая модель SILVERSTONE TEMJIN TJ08.

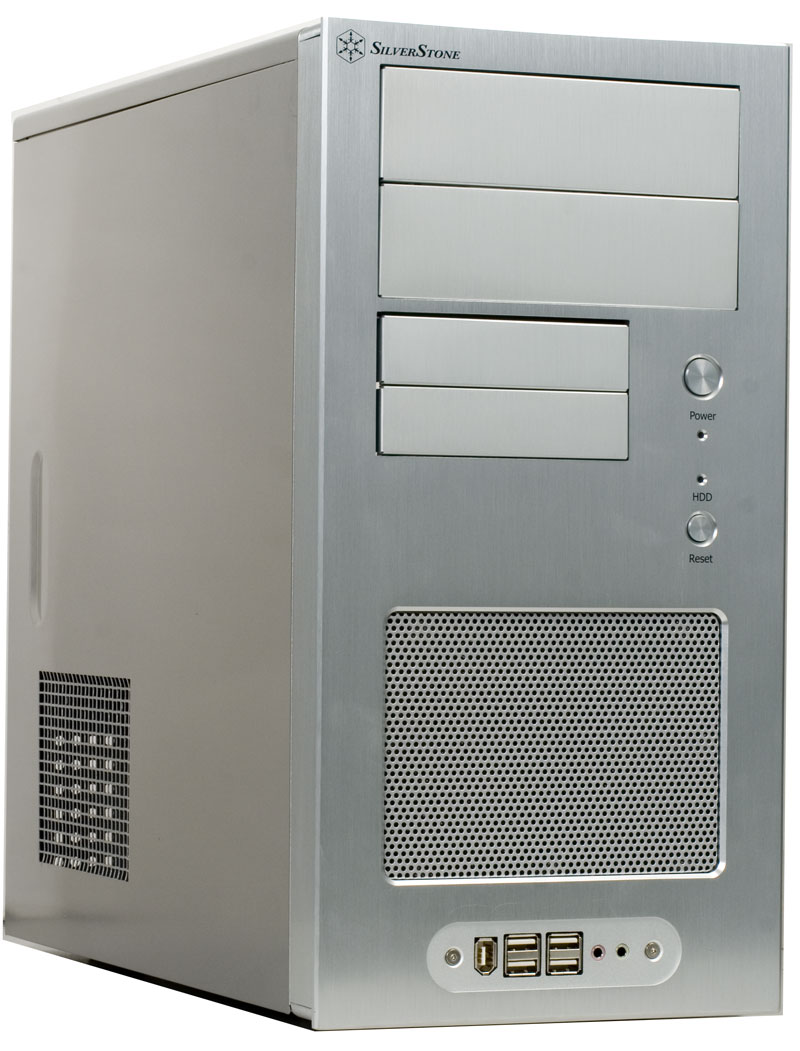

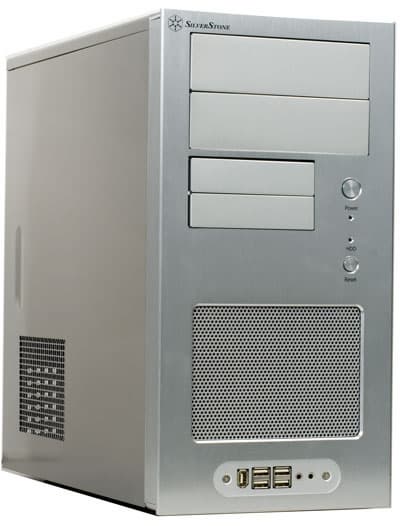

Корпус имеет довольно симпатичный дизайн и очень скромные габариты.

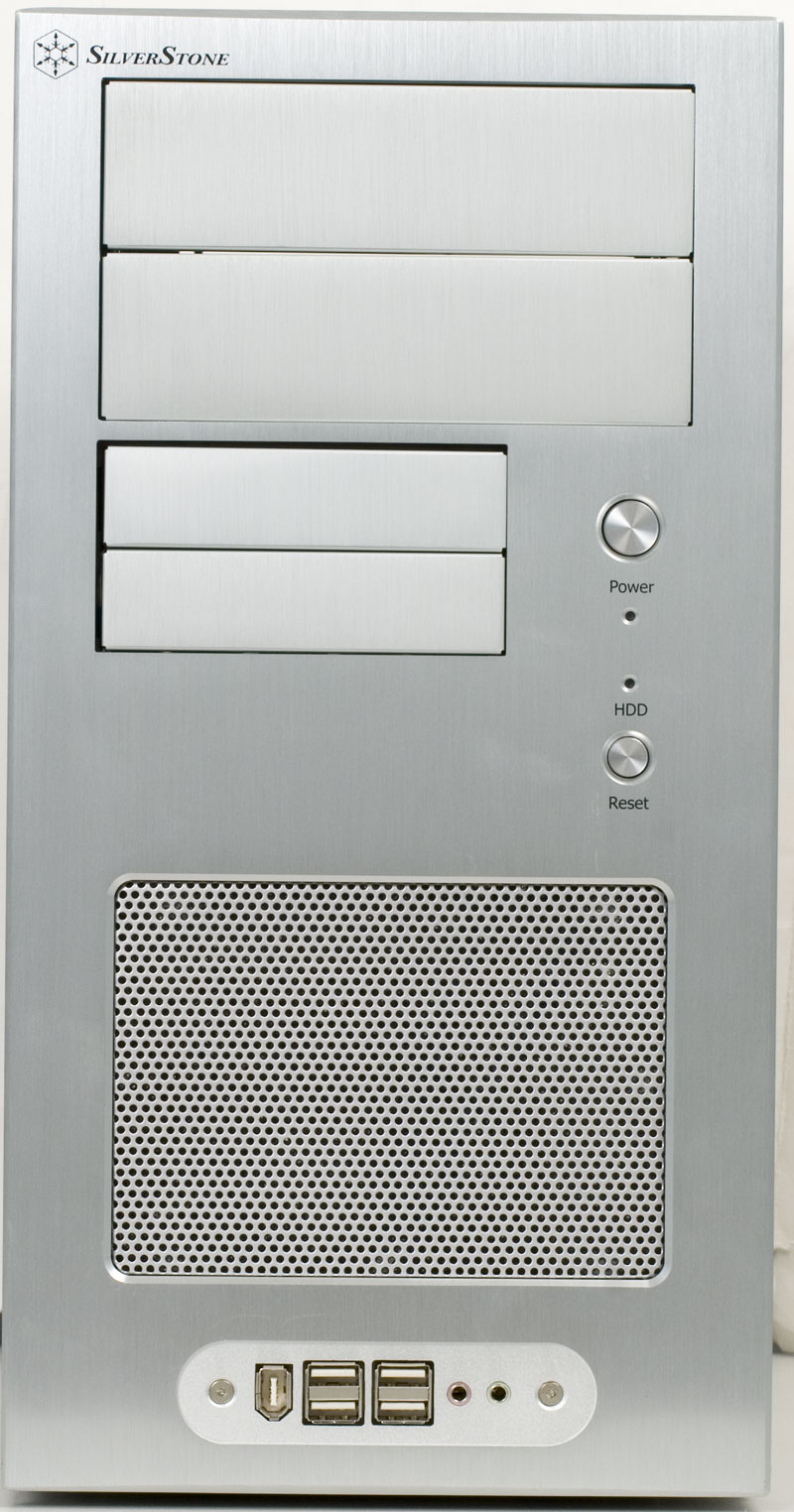

Передняя панель выполнена из алюминия, причем в данном случае она собрана из большого количества сравнительно мелких деталей, соединенных посредством винтов. В ее нижней части расположен комплект фронтальных портов ввода-вывода: 4 USB, 1 Firewire, аудиоразъемы. Чуть выше находится вентиляционное отверстие, закрытое мелкой сеткой.

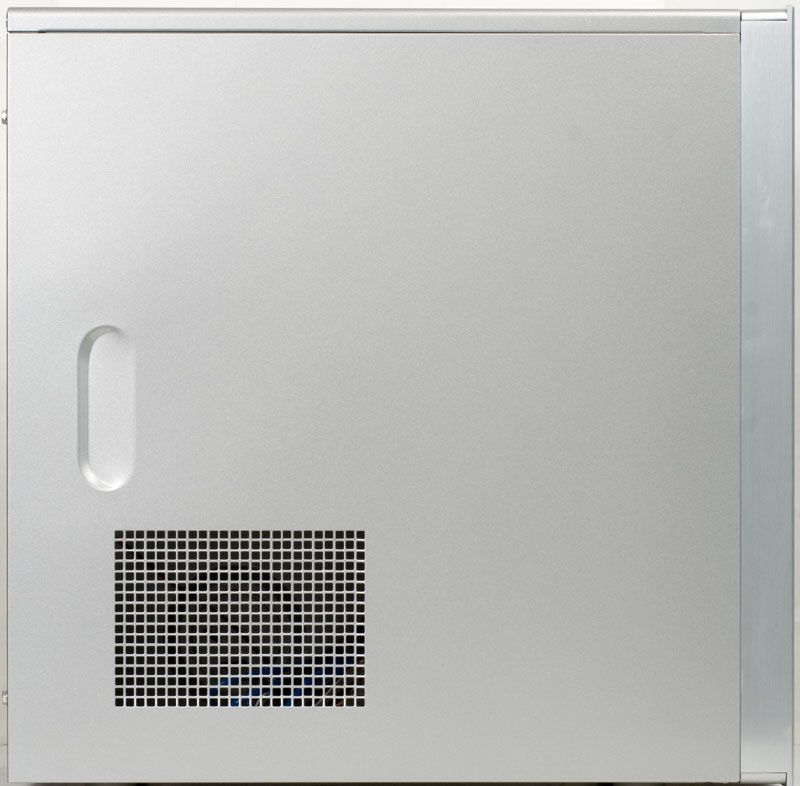

Боковые и верхняя стенка крепятся с помощью обычных винтов, ни одного винта с накатной головкой в комплекте поставки нет. Упомянутые выше стенки выполнены из стали толщиной 0,6 мм и имеют соответствующие недостатки в виде низкой жесткости и проблем с закрыванием.

В шасси корпуса предусмотрено:

  • 2 посадочных места с внешним доступом для устройств 5,25 дюйма
  • 2 посадочных места с внешним доступом для устройств 3,5 дюйма
  • 2 посадочных места без внешнего доступа для HDD 3,5 дюйма
  • 4 посадочных места для плат расширения

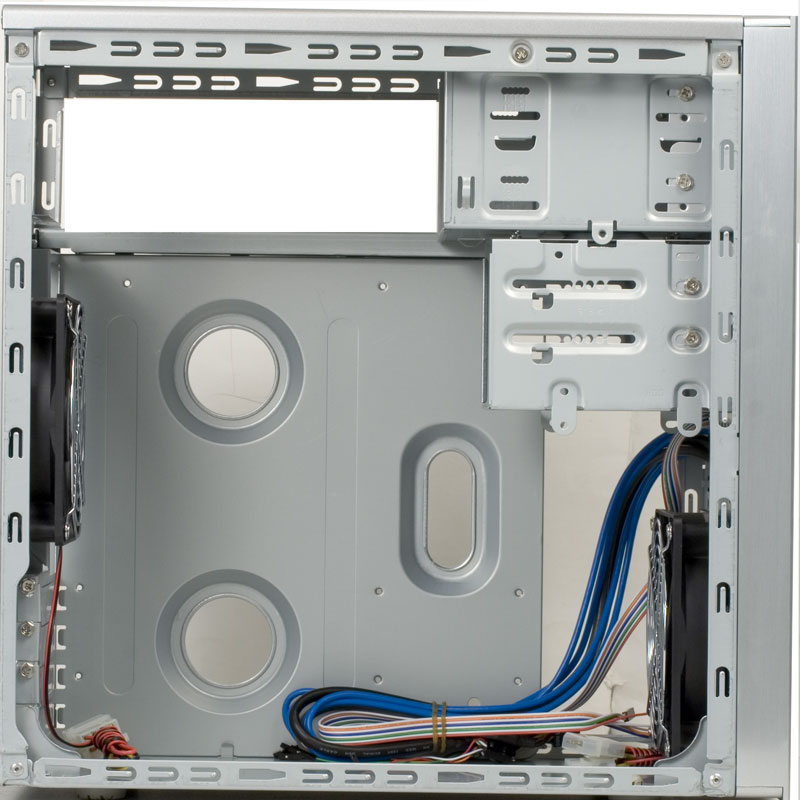

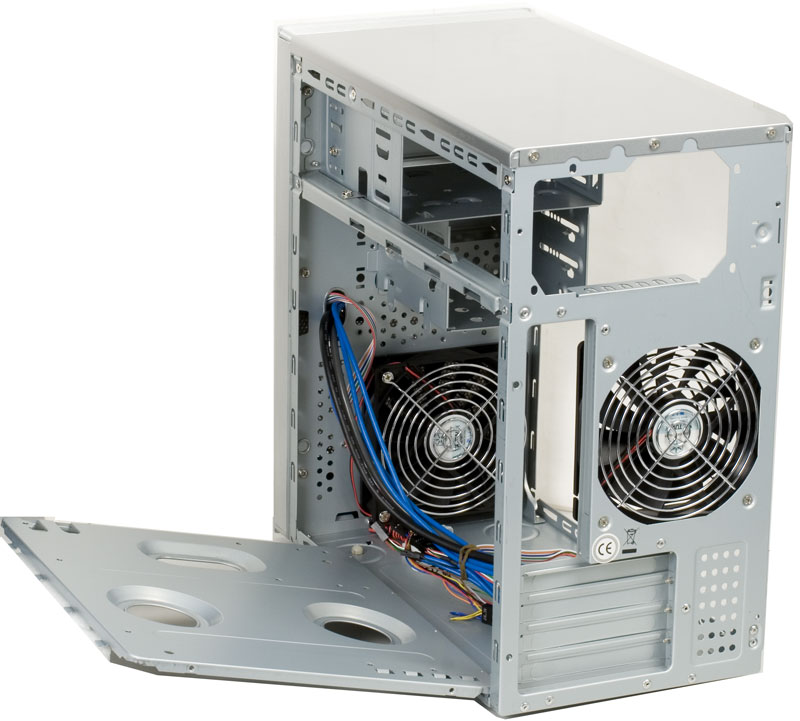

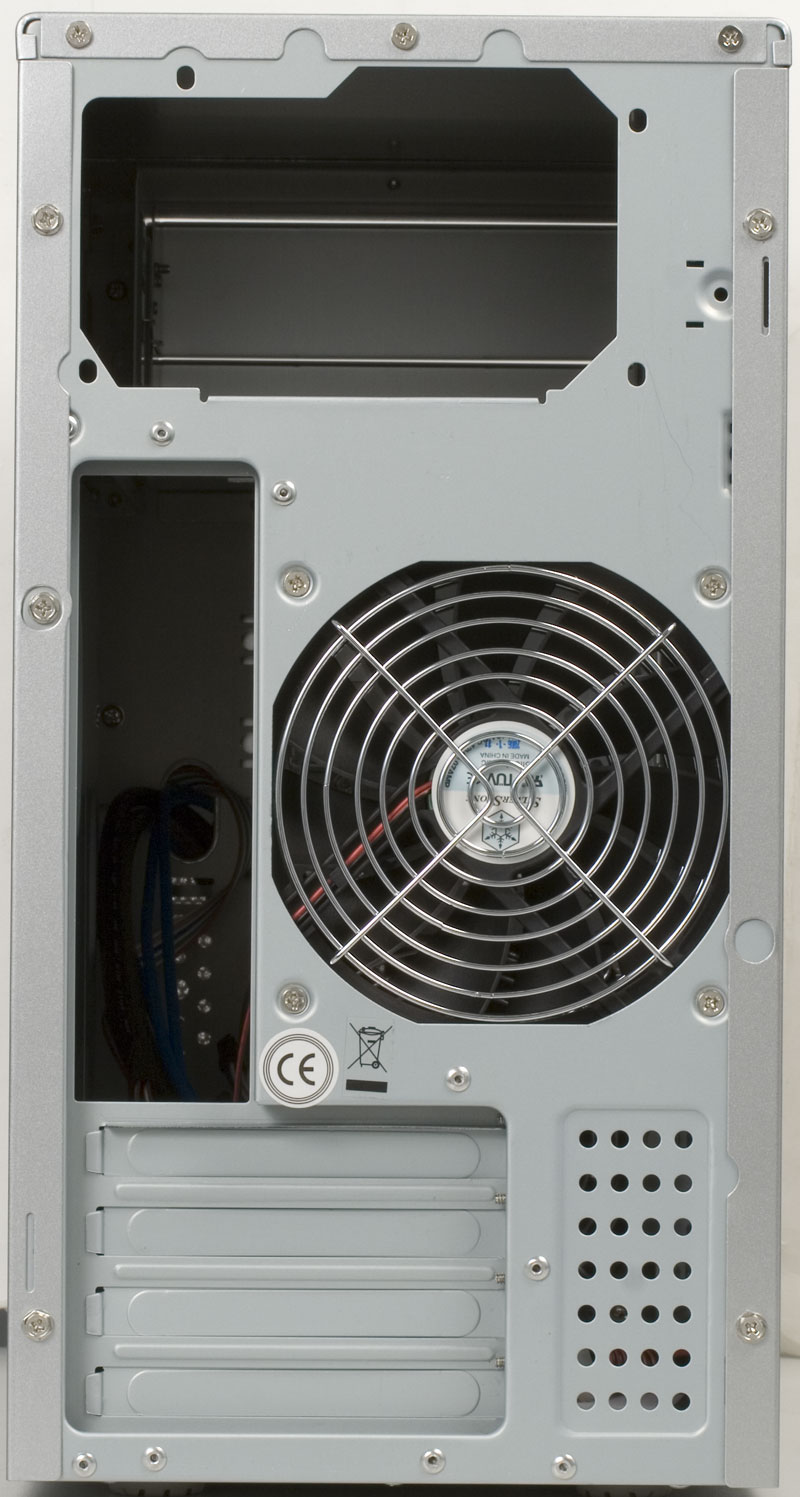

вид корпуса сзади общий вид шасси

Все устройства в отсеках, а также платы расширения крепятся с помощью винтов.

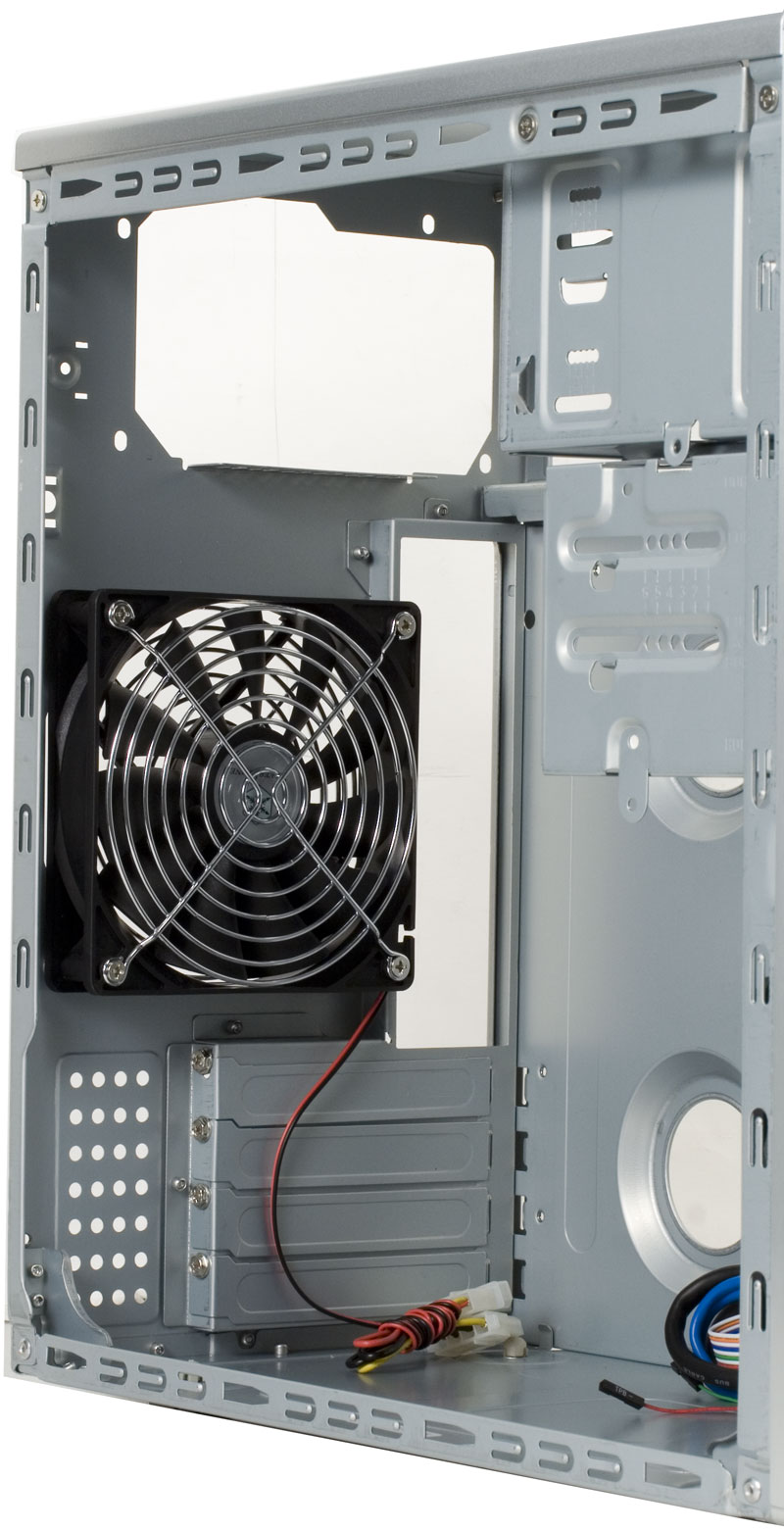

Учитывая цвет корпуса, побывавшего на тестировании, подобрать к нему оптический привод подходящего цвета будет проблематично. При установке привода стандартного серо-белого цвета, последний выглядит, как советская мыльница на фоне немецкой сантехники. Жаль, что разработчики корпуса не посчитали нужным применить декоративные крышки для отсеков 5,25 дюйма. В шасси корпуса предусмотрено место для установки двух 120 мм вентиляторов (спереди и сзади), их крепление осуществляется винтами, вентиляторы в комплект поставки входят.

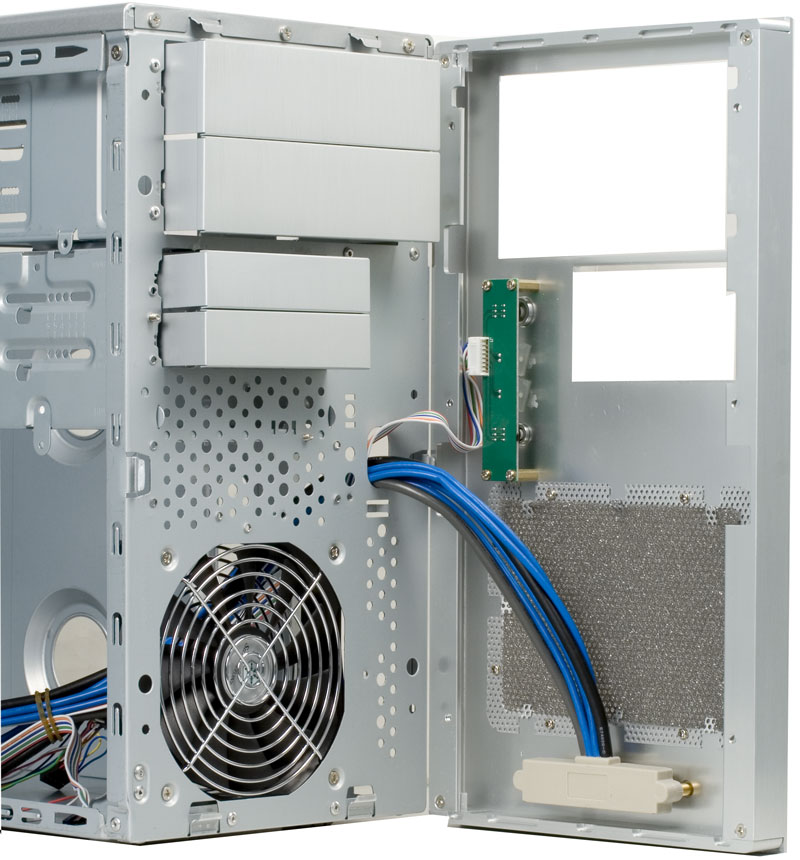

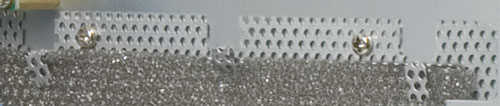

Их защитные решетки выполнены из проволоки, что в свою очередь должно способствовать снижению шума от проходящих воздушных потоков. При этом сквозное продувание установленных жестких дисков отсутствует, что обусловлено конструкцией корпуса. Пылевой фильтр закреплен на внутренней стороне передней панели посредством…загибов участков металлической сетки и петлей на самом фильтре.

Назвать такую конструкцию удобной и быстросъемной язык не поворачивается.

Тестирование эргономических характеристик системы вентиляции корпуса

При работе на номинальной скорости вентиляторов шум от системы охлаждения очень низкий, в обычной комнате, где присутствует один человек и включено все электрооборудование (кондиционер, холодильник и т.д.), его слышно на расстоянии до двух метров. При наличии уличного шума средней громкости заметить шум системы вентиляции практически невозможно на любом расстоянии от корпуса.

При работе на пониженной скорости вентиляторов шум от системы охлаждения не слышно. Единственная проблема, что при питании вентиляторов от 5 вольт сами они не стартуют и приходится их раскручивать каждый раз вручную.

Сборка системного блока

Задняя панель I/O не установлена, вместо нее пустое отверстие.

Системная плата устанавливается на съемную панель при помощи стандартных министоек (шестигранников) и винтов. Стоит отметить, что упомянутая панель имеет высокую жесткость, что должно способствовать пониженному уровню вибрационных шумов.

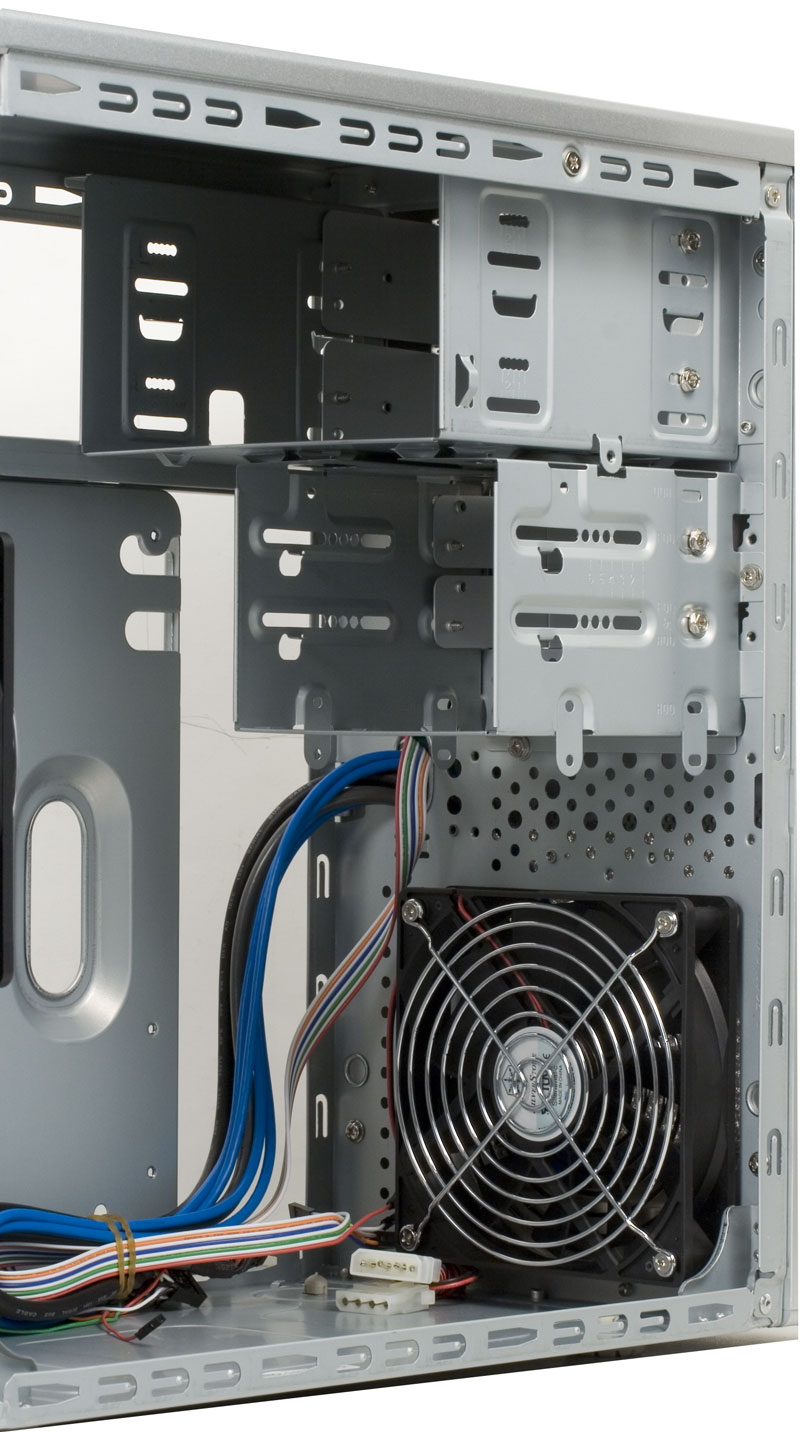

Установить жесткие диски можно на два посадочных места:

  • В корзину для 3,5 дюймовых устройств (1 штука)
  • На подвес под корзиной для 3,5 дюймовых устройств (1 штука)

Установить жесткие диски в отсеки 3,5 с внешним доступом не представляется возможным, так как закрепленные там заглушки не дают расположить жесткие диски с учетом необходимого четырехточечного крепления, то есть становятся недоступны два из четырех монтажных отверстий.

Установка устройств в отсеки типоразмера 5,25 дюйма не вызывает каких-либо трудностей, в большинстве случаев для данной операции не потребуется даже снимать переднюю панель.

Крепление устройств в отсеках 3,5 и 5,25 дюймов, а также карт расширения осуществляется с помощью стандартных винтов.

Подключение фронтальных портов USB к системной плате производится при помощи стандартных 9 пиновых разъемов (1 разъем на два порта), такой вариант гораздо удобнее, чем при использовании однопиновых разъемов. Точно также подключаются фронтальные порты FireWire и аудиоразъемы.

В целом сборка системного блока в данном корпусе не слишком удобна, что обусловлено, в первую очередь, его малыми размерами.

Для желающих самостоятельно собрать системный блок, думаю, будет полезен список этапов сборки для данного конкретного корпуса:

  • установка жесткого диска и оптических накопителей
  • установка системной платы без процессорного кулера на съемную панель и монтаж последней в корпус
  • установка процессорного кулера
  • установка блока питания
  • установка карт расширения

Тестирование системного блока с помощью программных приложений

Последний этап представляет собой тестирование с помощью программных средств, осуществляющих сильную нагрузку различных подсистем компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение внутри корпуса. Соответственно можно оценить возможности и производительность системы охлаждения корпуса. Для этого этапа будут использованы

  • HDTV 1080p — воспроизведение тестового видеоролика в течение часа
  • ATI Tool — тест 3D View в течение часа
  • COPYTEST — непрерывное копирование 176 файлов общим объемом 1,88 ГБ в течение 30 минут с одного раздела HDD на другой

Конфигурация тестового стенда:

  • Процессор AMD Athlon 64 3500+
  • Кулер GlacialTech 7300 Light
  • Системная плата ASUS A8N-VM CSM
  • Оперативная память Corsair XMS, 2 два модуля по 512 Мб
  • Жесткий диск Seagate ST380811AS 80 ГБ
  • Блок питания Chieftec GPS-550AB-A

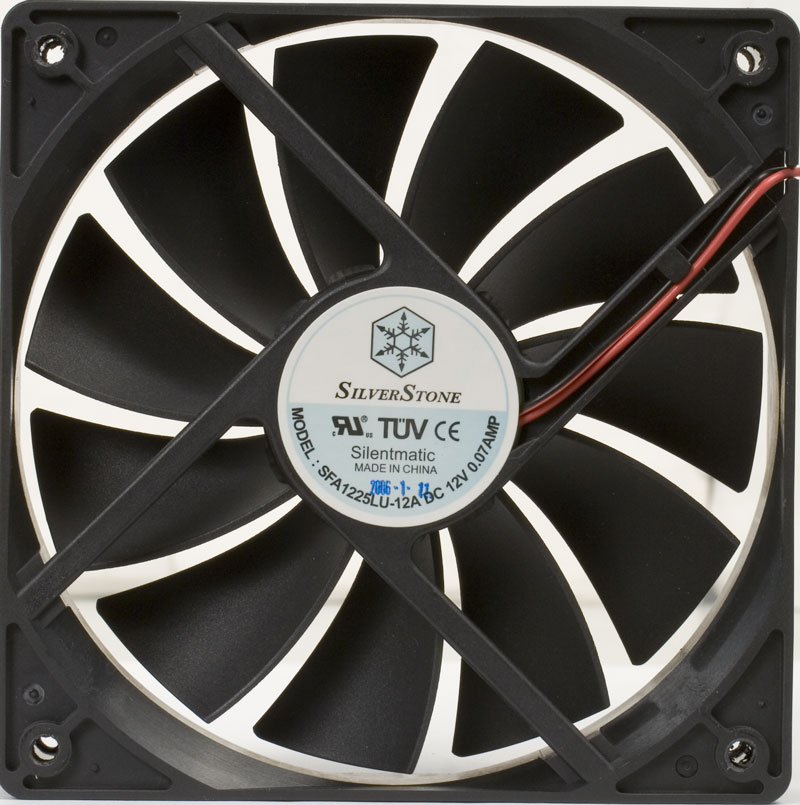

Вентилятор Siverstone Silentmatic SFA 1225LU-12A
Скорость вращения при питании от 12 В 1200 об/мин
Скорость вращения при питании от 5 В 500 об/мин
Максимальный потребляемый ток 0,07 А

Перейдем непосредственно к тестированию системы вентиляции корпуса...



В данном случае система вентиляции тестировалась в трех конфигурациях:

  • с комплектными 120 мм вентиляторами на номинальных оборотах, установленными на передней и задней стенке шасси
  • с комплектными 120 мм вентиляторами на пониженных оборотах, установленными на передней и задней стенке шасси
  • без установленных корпусных вентиляторов

Как можно заметить на приведенных диаграммах, в случае использования тестовой конфигурации небольшой мощности с интегрированным видеоадаптером в целом обеспечивается хороший температурный режим даже в случае использования комплектных вентиляторов на пониженной скорости. Более того, в некоторых случаях будет оправдана эксплуатация системного блока без вентиляторов вообще.

Дополнительно были проведены тесты, позволяющие определить оптимальное место установки жесткого диска при различных вариантах конфигурации системы охлаждения корпуса для минимизации температуры HDD и уровня шума.

В данном случае жесткий диск устанавливался в двух местах:

  • В корзине для 3,5 дюймовых устройств (HDD inside)
  • На подвесе под корзиной для 3,5 дюймовых устройств (HDD outside)
По результатам тестирования разница между этими двумя вариантами установки практически отсутствует.

Итоги

Итак, у компании Silverstone получился неплохой нишевой продукт, который, возможно, будет востребован обеспеченными потребителями, оценившими его дизайн, а также низкий уровень шума и вместе с тем достаточно высокую эффективность системы охлаждения этого корпуса.

Почему продукт назван нишевым? Тут все просто… Цена более сотни вечнозеленых, но при этом использование тонкой стали, отсутствие блока питания в комплекте поставки, а также некоторые другие недостатки, присущие корпусам гораздо более низкой ценовой категории, вряд ли привлекут корпоративного или рачительного домашнего пользователя. Исходя из достоинств данного корпуса, можно задуматься о его использовании при создании медиацентра (HTPC).

Средняя текущая цена (количество предложений) в московской рознице: $68(6)



Корпус SILVERSTONE TEMJIN TJ08
предоставлен компанией Meijin
