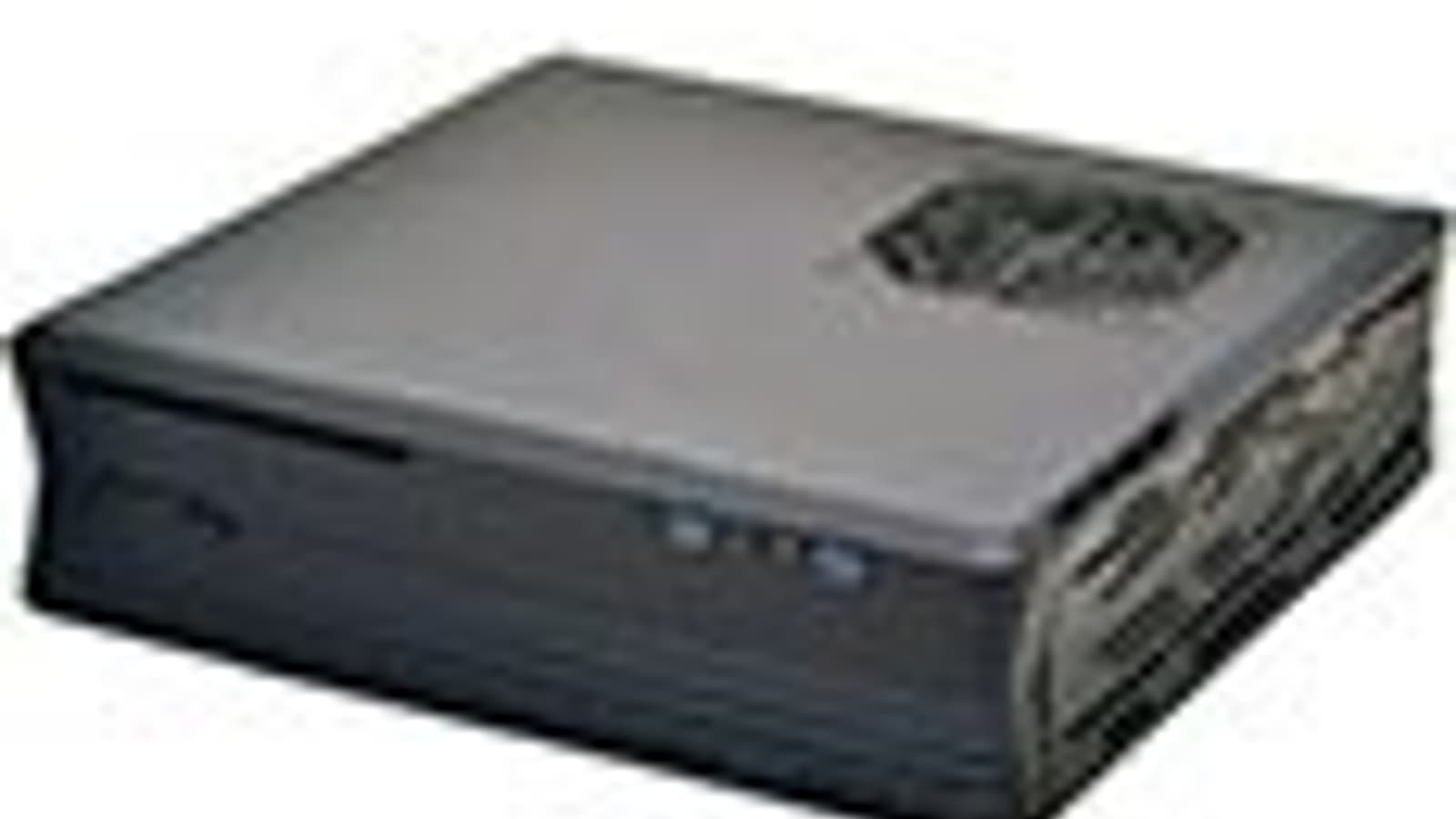

Первый корпус из линейки Raven компании SilverStone был представлен в уже далеком, по компьютерным меркам, 2008 году. На сегодняшний день линейка насчитывает уже 8 моделей, бо́льшая часть которых представляют собой достаточно крупные корпуса формата MidiTower для построения мощных игровых ПК. Но есть среди «Воронов» и две компактные модели, вышедшие на рынок в 2014 году. К нам на тестирование попал корпус SilverStone Raven RVZ01 — первый из подлинейки корпусов Raven Z. Модель носит официальное название SST-RVZ01B и поставляется только в черном варианте окраски без прозрачных окошек на боковых стенках.

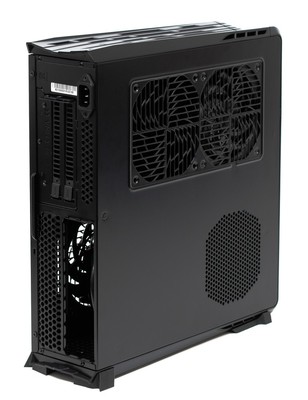

SilverStone Raven RVZ01: Вид сзади-сбоку

Данный корпус предусматривает установку системных плат формата Mini-ITX и графического ускорителя длиной до 330 мм включительно. При этом его объем составляет всего 14 литров, а габариты вполне сопоставимы с консолью Microsoft XBox One. Корпус предусматривает как вертикальную, так и горизонтальную установку, благодаря чему весьма удачно вписывается в концепцию игрового ПК для гостиной, которую медленно, но верно продвигает Valve с ее Steam Machine.

Рекомендованная цена SilverStone Raven RVZ01 на западном рынке составляет $85, так что речь идет об относительно бюджетном продукте. Внешний вид у «Ворона» достаточно специфичный: в нем чувствуются отсылки к современной вселенной Бэтмена, даже основной логотип похож не только на крылья черной птицы, но и на знаменитую летучую мышь. Дизайн получился агрессивным, с большим количеством деталей, прорезей, изгибов. Кому-то, безусловно, такое решение придется по душе, ну а ценителям простоты и лаконичности остается ждать похожего по компоновке шасси, но уже из другой линейки.

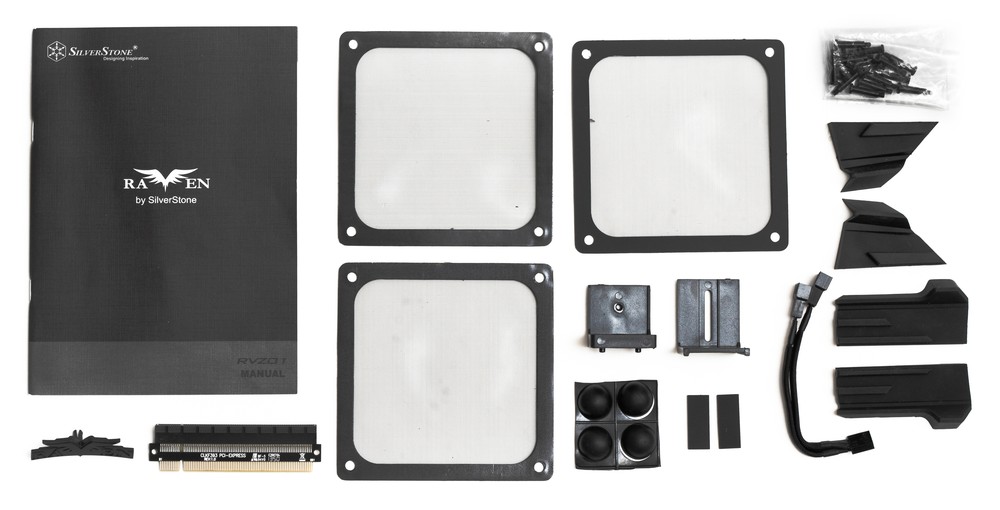

SilverStone Raven RVZ01: Комплект поставки

Поставляется корпус в черно-оранжевой картонной коробке с цветной полиграфией, не оснащенной ручкой или хотя бы прорезями для более удобной транспортировки. Комплект поставки, помимо корпуса и элементов системы охлаждения, включает в себя подробную инструкцию по сборке, два съемных логотипа для вертикальной и горизонтальной установки, два комплекта резиновых ножек, переходник для подключения двух вентиляторов к одному разъему на системной плате, поддерживающие фиксаторы для длинной видеокарты и набор крепежных винтов.

Компоновка

Скомпонован первый представитель линейки Raven Z весьма необычно. Его внутренняя конструкция скорее напоминает строение стоечного сервера, нежели домашнего ПК. Если положить корпус на левую боковую стенку, являющуюся по совместительству основанием для установки системной платы, то компоненты будут размещаться следующим образом: системная плата располагается в правой части, ближе к задней стенке. Здесь же справа, но уже в передней части находится место для блока питания формата SFX, на который сверху устанавливается П-образный стальной кожух, являющийся по совместительству посадочным местом для 3,5″ жесткого диска.

SilverStone Raven RVZ01: Компоновка, вид сверху

Видеокарта не вставляется напрямую в системную плату. В этом корпусе для ее установки используется Г-образный рэйзер, позволяющий установить графический ускоритель в той же плоскости, что и основная плата. А это, в свою очередь, сокращает минимально необходимую высоту всей конструкции в целом. Точно такой же прием уже очень давно применяется в 1- и 2-юнитовых серверах для установки плат расширения в условиях корпуса с сильно ограниченной высотой.

Рэйзер представляет собой массивную пластиковую конструкцию, на верхней части которой нашлось место для двух накопителей ноутбучного формата и тонкого привода с щелевой загрузкой для тех покупателей, которые все еще предпочитают приобретать фильмы и игры на оптических носителях.

Максимально поддерживаемая длина двухслотовой видеокарты, как мы уже отмечали выше, составляет 330 мм, а максимальная высота процессорного кулера, установленного в Raven RVZ01, равна 83 мм.

Конструкция

Габариты корпуса — 382(Ш) × 105(В) × 350(Г) мм, без учета съемных резиновых ножек. Вес без упаковки составляет 3,7 кг, что не так уж мало для корпуса такого объема. Боковые стенки и все элементы шасси выполнены из качественной стали толщиной 0,7 мм. Во время сборки и разборки элементы конструкции не прогибаются и не «гуляют» в руках. О неприятных дребезгах во время работы говорить тоже не приходится.

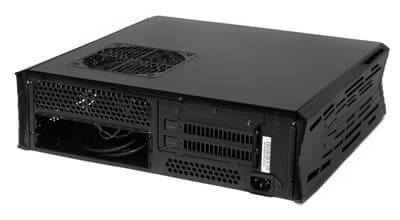

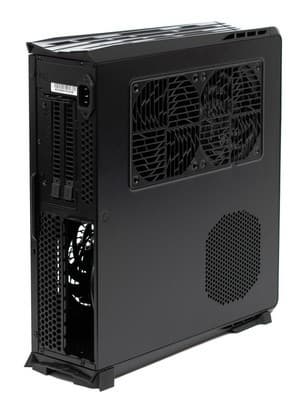

SilverStone Raven RVZ01: Вид сзади-сбоку

Корпус поставляется с двумя комплектами резиновых ножек. В случае горизонтальной установки предполагается использовать 4 резиновые полусферы высотой 10 мм. Точки крепления явным образом не обозначены, но логично расположить их как можно ближе к краям нижней стенки, не заходя при этом на области с перфорацией. Держатся ножки за счет заводского двухстороннего скотча 3M.

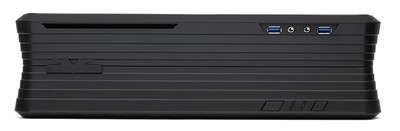

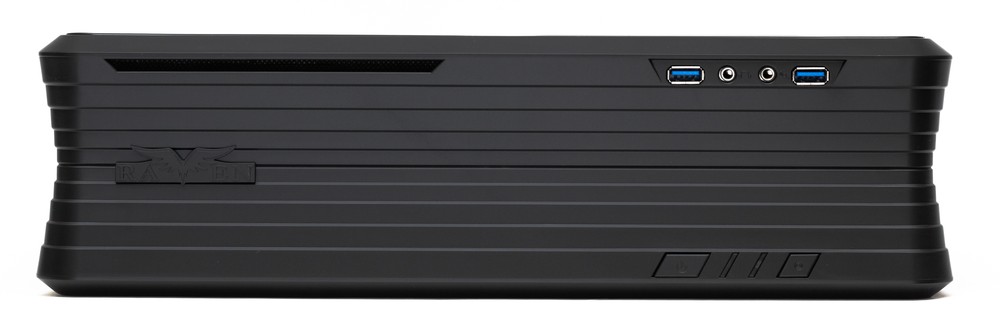

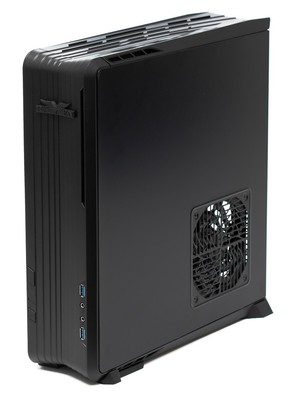

SilverStone Raven RVZ01: Лицевая панель

Комплект ножек для вертикальной установки также выполнен из резины. Они имеют неповторяющуюся геометрическую форму, поэтому установить их можно только в определенное место, ориентируясь на подписи. Например, ножка F-L должна стоять спереди слева, и никак иначе. Для фиксации ножки нужно совместить резиновый выступ на самой ножке с соответствующей прорезью в пластике нижней стенки корпуса. Клеевая основа здесь не используется, ножки можно в любой момент снять и переставить.

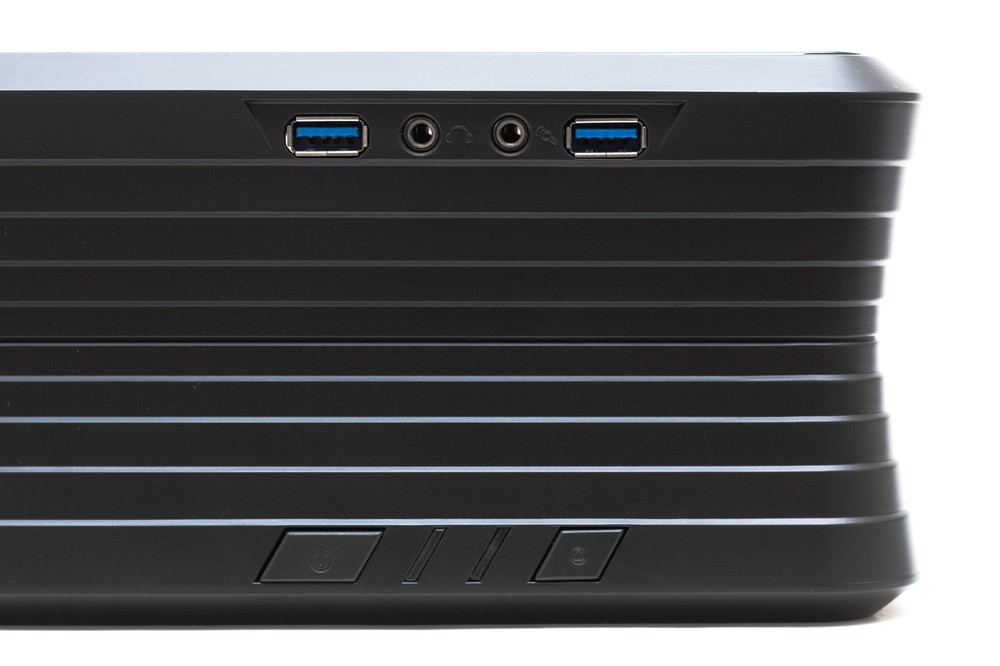

SilverStone Raven RVZ01: Фронтальные порты и органы управления

Кстати, покупателю предстоит самостоятельно решить, какую из двух стенок использовать в качестве нижней — прорези есть и там, и там, а с точки зрения охлаждения и нагрузки на внутренние системы крепления особой разницы заметно не будет. На официальных фотографиях и фотографиях в данном обзоре фирменный логотип располагается наверху, но никто не мешает перевернуть его и всю конструкцию на 180 градусов. Корпус в вертикальном положении стоит достаточно уверенно, на бок от случайного тычка не заваливается.

При горизонтальном расположении все фронтальные порты ввода/вывода располагаются в верхнем правом углу лицевой панели. В их число входят два далеко разнесенных порта USB 3.0, а также гнезда 3,5 мм для подключения микрофона и наушников. Кнопки включения и перезагрузки тоже находятся справа, но уже в нижней части панели. Кнопка включения располагается ближе к центру и имеет примерно вдвое больший размер. У кнопок большой ход, механизм срабатывает с приятным щелчком.

Светодиодные индикаторы Power и HDD аккуратно пристроились между кнопками включения и перезагрузки. Цвет обоих индикаторов — синий. Яркость подсветки очень высокая и, к сожалению, нерегулируемая. Если оставить эти диоды примерно на уровне глаз, то их свечение точно будет раздражать даже с расстояния в несколько метров. Радует в этой ситуации только одно: оба индикатора можно просто не подключать к колодке, на работоспособность системы это никак не влияет.

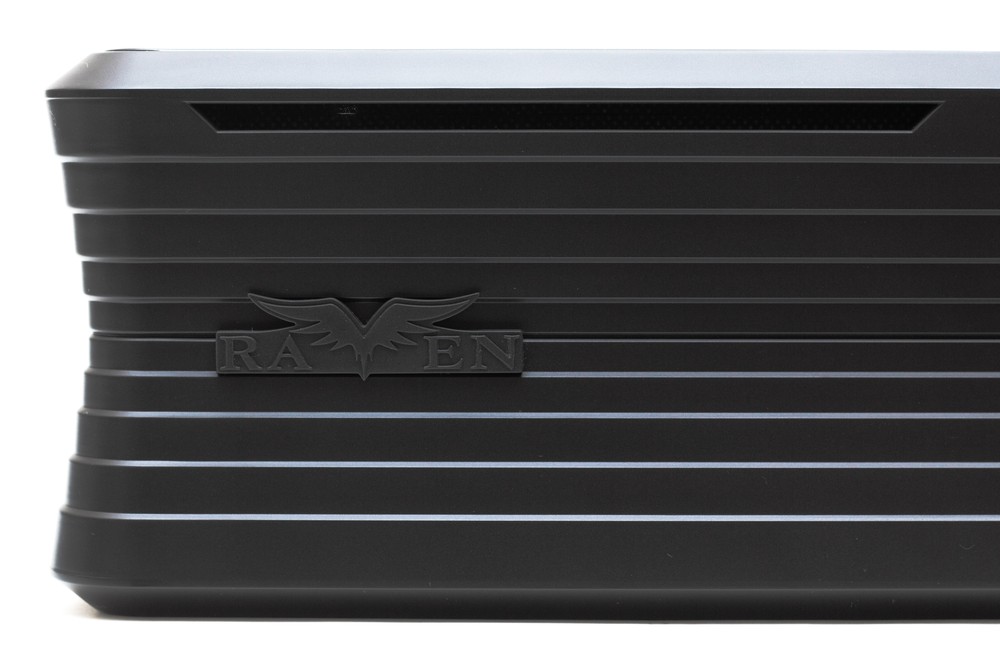

SilverStone Raven RVZ01: Щель привода и фирменный логотип

В левой верхней части лицевой панели можно заметить неприметную щель загрузки оптического привода. Аппаратной кнопки извлечения диска для приводов такого типа не предусмотрено, так что «выбрасывать» диск придется исключительно средствами операционной системы. Под щелью привода есть еще одно небольшое отверстие, предназначенное для крепления фирменного логотипа Raven. Их в комплекте 2 штуки: прямой для горизонтальной установки и вогнутый для вертикальной.

Система вентиляции

Корпус позиционируется компанией SilverStone как геймерский, а значит, без дополнительного охлаждения горячих комплектующих корпусными вентиляторами никак не обойтись. Raven RVZ01 предусматривает установку 3 вентиляторов типоразмера 120 мм, при этом 2 вентилятора уже идут в комплекте поставки.

Важно отметить, что вентиляторы используются исключительно низкопрофильные, высотой 15 мм. Использование охладителей стандартной высоты теоретически возможно, но это с большой долей вероятности приведет к невозможности установить дискретную видеокарту и процессорный кулер максимально поддерживаемой высоты.

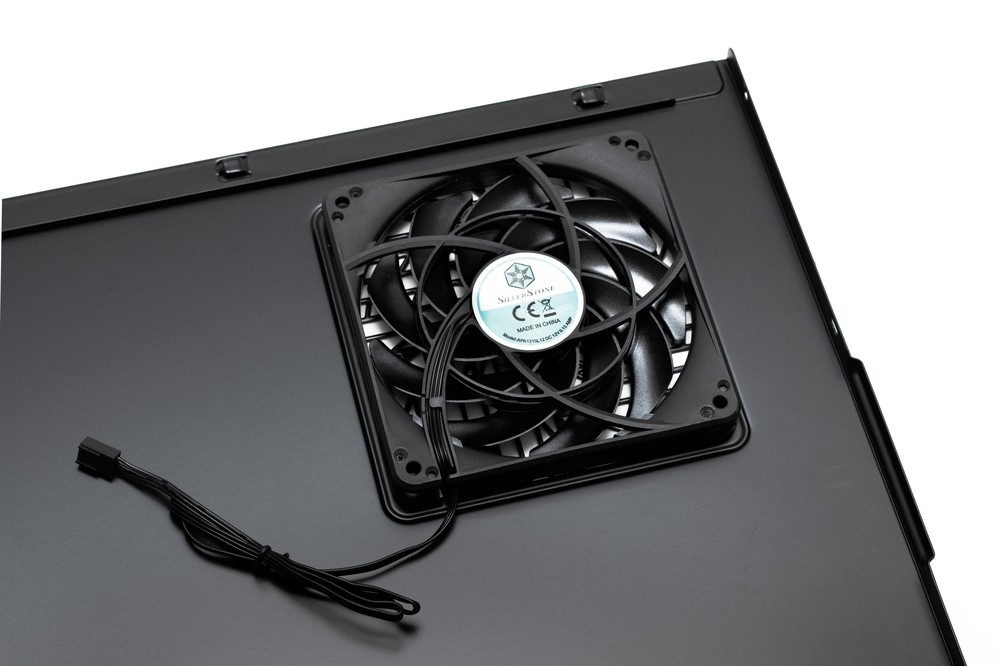

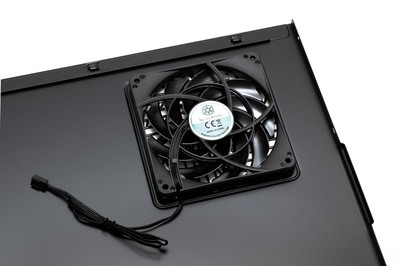

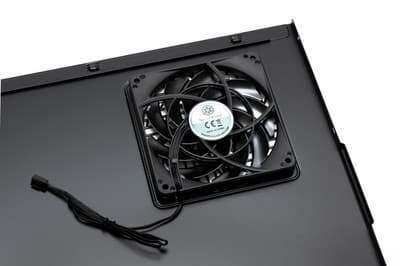

SilverStone Raven RVZ01: Корпусной вентилятор

На правой (верхней) стенке корпуса предусмотрено одно посадочное место типоразмера 120 мм. Предустановленный на нем вентилятор по умолчанию работает на вдув, обеспечивая приток холодного воздуха в зоне центрального процессора и, частично, в места установки 3,5″ и 2,5″ накопителей.

Еще 2 аналогичных посадочных места находятся на левой (нижней) стенке. Их основная задача — обеспечить достаточный приток воздуха для графического ускорителя. Установка вентиляторов на эти места будет особенно эффективна в том случае, если система охлаждения видеокарты оснащается открытым, легко продуваемым радиатором. В варианте «из коробки» в этом месте стоит только один вентилятор, второй можно перенести с правой стенки, если используется процессор с низким TDP, или докупить дополнительный из ассортимента как самой SilverStone, так и любой другой фирмы.

Крепятся все вентиляторы стандартным винтом под крестовую отвертку. Амортизирующих прокладок в конструкции не предусмотрено. Подключать вентиляторы предполагается напрямую к системной плате через стандартные 3-контактные разъемы. Один из вентиляторов можно подключить к процессорному разъему, используя комплектный Y-образный разветвитель с четырьмя контактами. При этом скорость корпусного вентилятора будет регулироваться вместе с процессорным, если, конечно, такой режим поддерживается системной платой и активирован в BIOS.

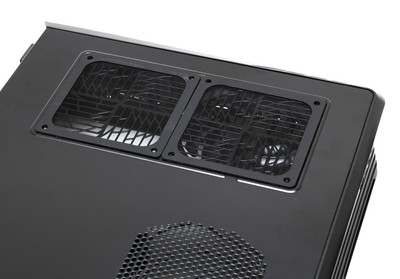

SilverStone Raven RVZ01: Пылевые фильтры на магнитной основе

Для защиты комплектующих от пыли в комплект поставки включены 3 быстросъемных пылевых фильтра из мелкоячеистой пластиковой сетки. Фильтры заключены в гибкую магнитную рамку, благодаря которой они ставятся и снимаются в одно движение. Обидно, что перфорированные отверстия для приточного вентилятора блока питания остались без защиты. Стоит один такой фильтр явно недорого, а если у пыли есть хотя бы одна лазейка, то со временем обязательно запылятся все комплектующие, и предпринимаемые меры по борьбе с пылью окажутся бессмысленными.

В случае вертикальной установки слабым местом становится верхняя стенка корпуса. Она перфорирована почти по всей площади, а внутреннего фильтра, хотя бы несъемного, проектировщики Raven RVZ01 не предусмотрели — еще один досадный промах.

Сборка системного блока

Из двух боковых панелей съемной является только одна — правая, она же верхняя в случае штатной горизонтальной установки. Фиксируется стенка двумя винтами под крестовую отвертку, система крепления — прислонно-сдвижная. Механизм работает четко, стенку можно быстро установить на место без необходимости класть корпус на бок.

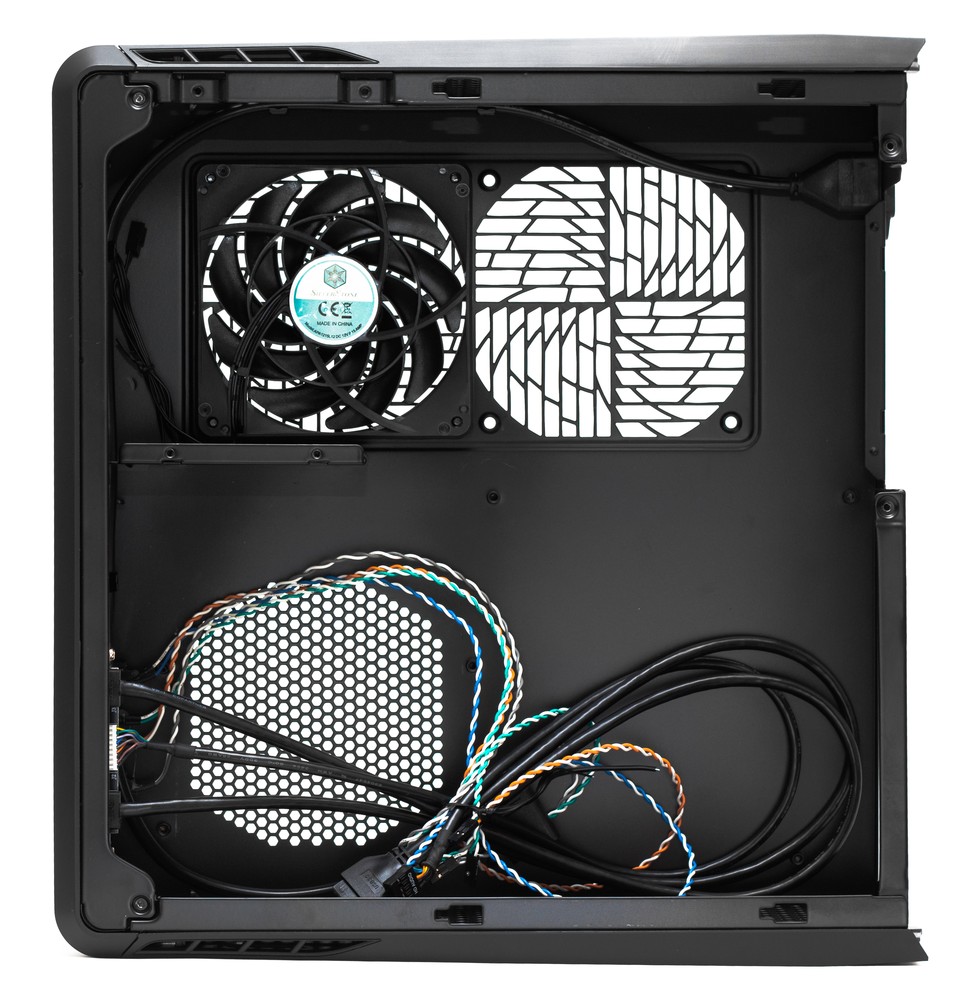

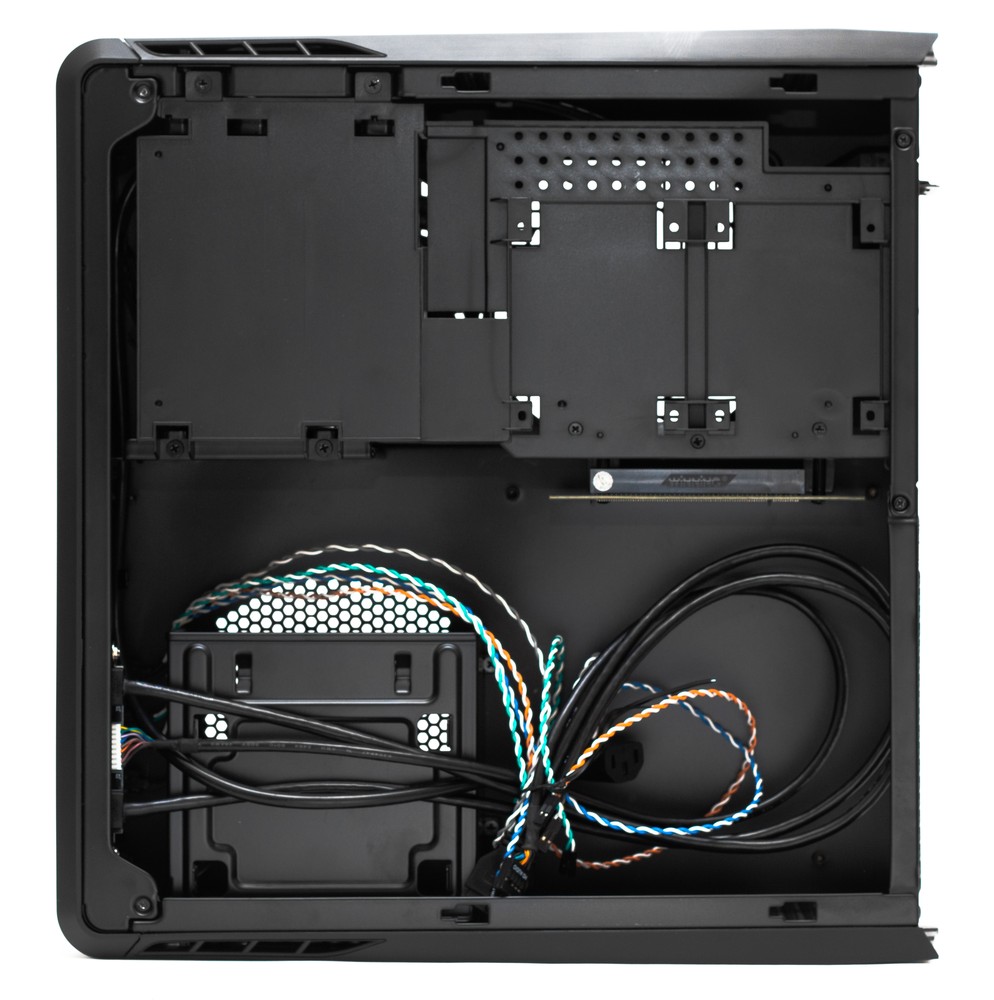

SilverStone Raven RVZ01: Разобран до основания

Перед началом сборки корпус необходимо разобрать до самого основания. Для этого придется вооружиться длинной отверткой с магнитным наконечником и открутить в общей сложности 12 винтов. Начать можно с П-образного кожуха для блока питания. Он крепится 4 винтами, и чтобы добраться до двух из них, придется немного попотеть. Затем из корпуса нужно извлечь пластиковый рэйзер для установки видеокарты. Здесь винтов уже 6, но расположены они удобно и трудностей не вызывают. Последняя деталь — ребро жесткости, на которое опирается рэйзер. По большому счету, его можно и не демонтировать, но для большего удобства лучше все-таки извлечь его из корпуса, благо держится эта стальная деталь всего на 2 винтах с относительно легким доступом.

Когда все детали извлечены и сборке уже ничего не мешает, можно приступить к установке системной платы. Все крепления проставлены еще на заводе, комплектная заглушка портов ввода/вывода традиционно отсутствует. Фиксируется Mini-ITX-плата 4 винтами под крестовую отвертку. Сразу же после ее установки есть смысл подключить все SATA-кабели, а также все порты, кнопки и индикаторы с фронтальной панели, так как после установки блока питания и/или видеокарты это будет делать крайне неудобно.

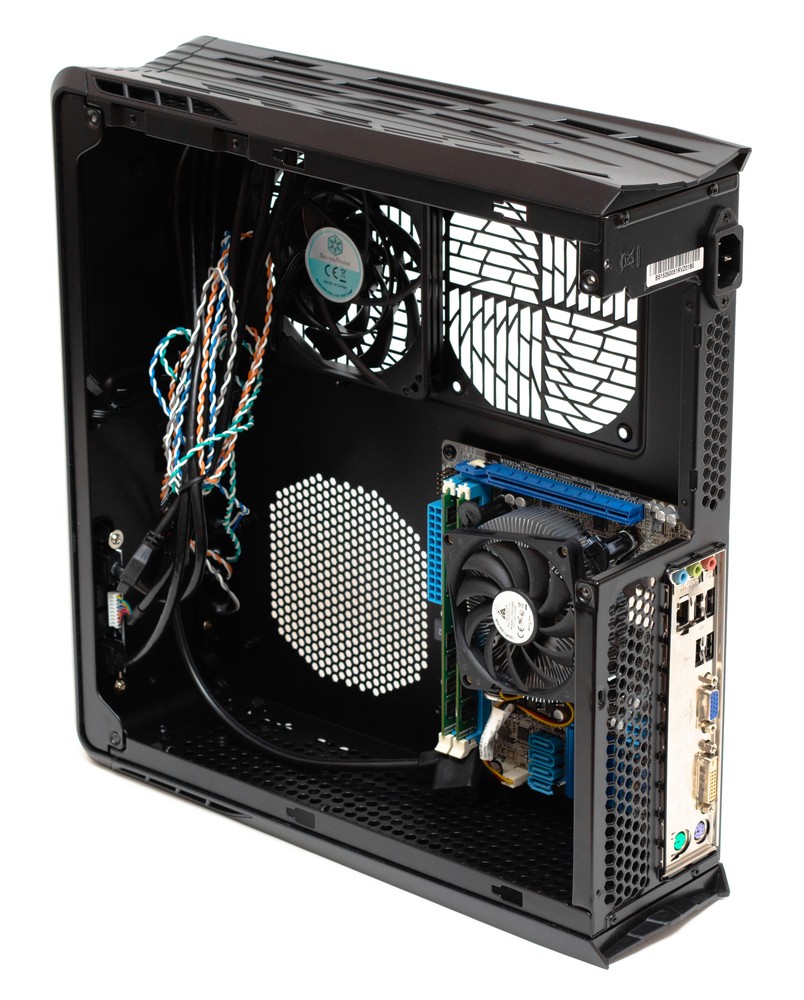

SilverStone Raven RVZ01: Установлена системная плата

Внешние разъемы корпуса подключаются экранированными кабелями с монолитными коннекторами, для звука предусмотрено только подключение HD Audio, а порты USB 3.0 корпуса подключаются единым коннектором к внутреннему разъему системной платы.

Вторым шагом следует установка SFX-совместимого блока питания в предназначенный для него кожух с последующей фиксацией 4 винтами. Поскольку блок питания не имеет прямого выхода ни на одну из стенок корпуса, для подключения кабеля питания используется внутренний удлинитель, аккуратно проложенный по периметру корпуса. Его нужно подключить к БП до установки в корпус. Также важно не забыть заранее перевести механический переключатель блока питания в положение «вкл.», если, конечно, такой переключатель предусмотрен конструкцией конкретного БП.

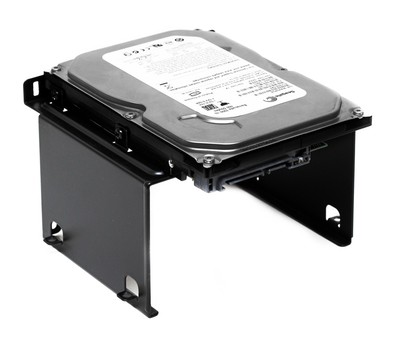

SilverStone Raven RVZ01: Кожух БП с установленным жестким диском

Если планируется использование 3,5″ накопителя, то установить его тоже необходимо заранее. Диск просто кладется на стальной кожух разъемами в центр корпуса и фиксируется 4 винтами под крестовую отвертку.

Все провода от фронтальной панели лучше прижать к правой боковой стенке, так как после установки П-образного кожуха на место как раз остается пространство для укладки кабелей в угловых нишах, образованных передней и правой стенкой корпуса. Удобство подключения питающих кабелей к системной плате сильно зависит как от модели блока питания, так и от расположения разъемов на самой плате. Наиболее удобно будет подключать ту плату, у которой разъемы основного и дополнительного питания расположены на одной стороне, параллельной задней панели ввода/вывода.

После установки 3,5″ диска, подключения удлинителя и аккуратной укладки проводов кожух можно поставить на место. Обойтись без магнитной отвертки тут точно не удастся: ме́ста между кожухом и передней стенкой и так очень мало, а когда начинают мешаться провода, фиксировать его винтами становится максимально неудобно.

SilverStone Raven RVZ01: Посадочное место для SSD на ребре жесткости

Ребро жесткости, на которое опирается рэйзер видеокарты, является по совместительству посадочным местом для 2,5″ накопителя. Крепеж стандартный, винтовой. Это посадочное место является дополнительным, и прибегать к его использованию стоит только в том случае, если хочется поставить в Raven RVZ01 все три возможных диска ноутбучного формата. Если же одного или двух посадочных мест под SSD достаточно, то импровизированный отсек на ребре лучше оставить свободным: очень уж неудобно подводить к нему провода, да и нагрев в этой зоне будет максимальным. В любом случае, с диском или без, на данном этапе сборки нужно поставить эту деталь на место.

Заглушки плат расширения съемные, фиксируются обычными винтами непосредственно на съемной пластиковой конструкции. Не совсем понятно зачем, но перед тем, как установить видеокарту в разъем на рэйзере, на ее контакты разъема PCI-E нужно установить небольшой комплектный удлинитель. Без него контакты просто болтаются в воздухе и не достают до разъема. Вероятно, такая конструкция защищает дорогой графический ускоритель от механического повреждения, но подробно этот аспект нигде не освещается.

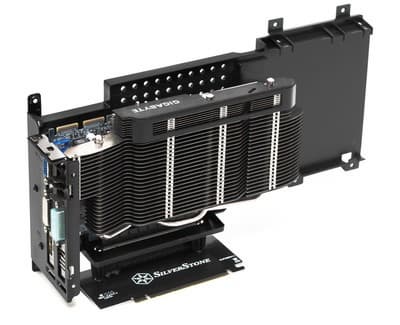

SilverStone Raven RVZ01: Рэйзер с установленной видеокартой

Если в корпус устанавливается действительно длинная и тяжелая видеокарта, то для ее надежной фиксации необходимо использовать комплектные пластиковые подпорки с резиновыми прокладками. Они представляют собой два Г-образных уголка, которые собираются в одну С-образную скобу. Один уголок не дает видеокарте сильно отклоняться вниз, а второй — наверх; конструкция нехитрая, но со своими задачами справляется хорошо.

На этом этапе важно не забыть подключить корпусный вентилятор на нижней стенке и подвести дополнительное питание к видеокарте. После установки рэйзера в корпус доступ к этим элементам станет невозможен. Фиксация собранной конструкции проблем не вызывает, главное аккуратно уложить провода от блока питания и прикрутить на место 6 винтов с плоской головкой.

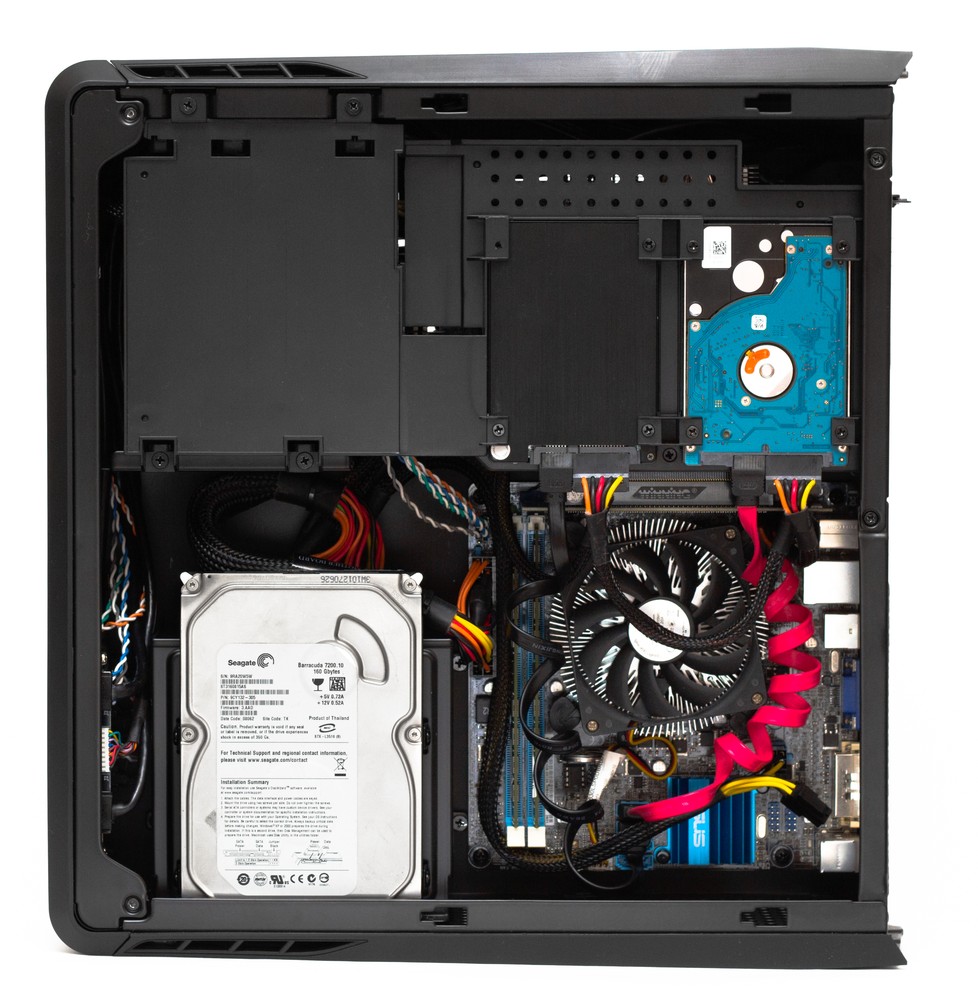

SilverStone Raven RVZ01: Полностью собранный корпус

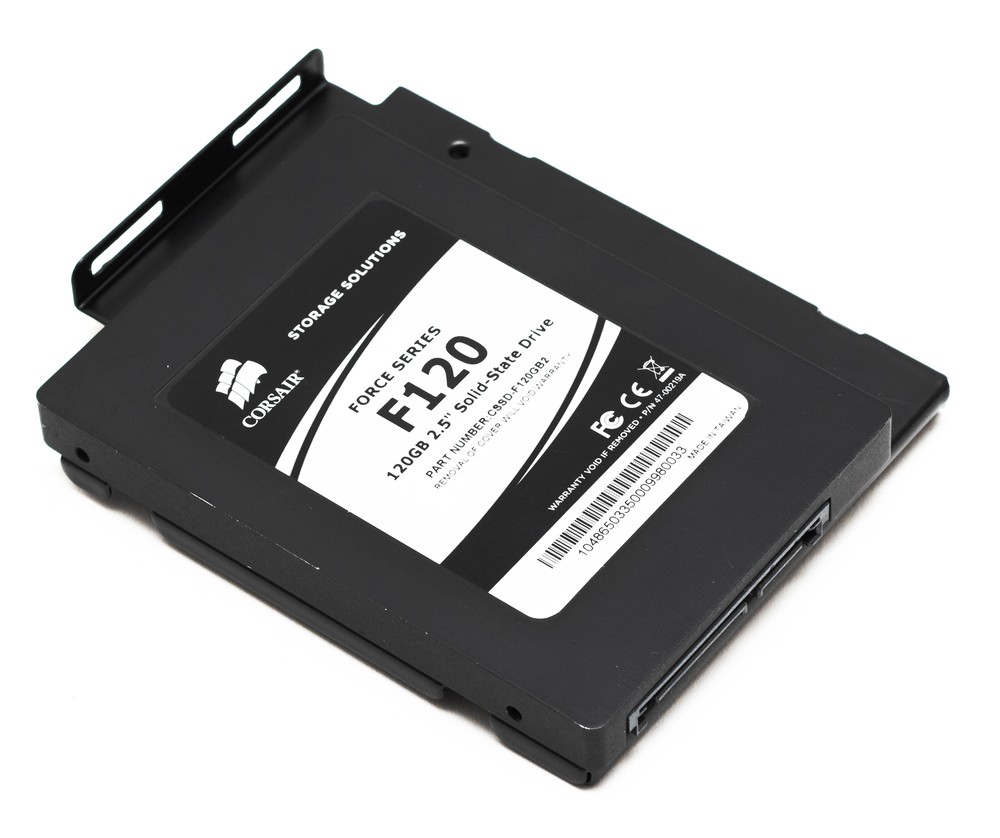

Финальный этап — установка 2,5″ накопителей в соответствующие отсеки. Диск достаточно задвинуть в посадочное место и прикрутить 4 маленькими винтами под крестовую отвертку. Намного сложнее подключить к накопителям питающие и интерфейсные кабели — свободного места после установки всех комплектующих остается очень мало, и собрать систему так, чтобы провода не нависали над кулером центрального процессора, получится далеко не всегда. Здесь, опять же, многое зависит от блока питания и наличия специальных тонких SATA-кабелей, предназначенных для сборки ПК в максимально компактных корпусах.

В целом сборку системного блока в корпусе SilverStone Raven RVZ01 можно признать удобной, но только при условии наличия длинной отвертки с магнитным наконечником. Больше всего времени уходит на подключение кабелей от блока питания, что, впрочем, характерно для всех малогабаритных корпусов с нестандартной компоновкой.

Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

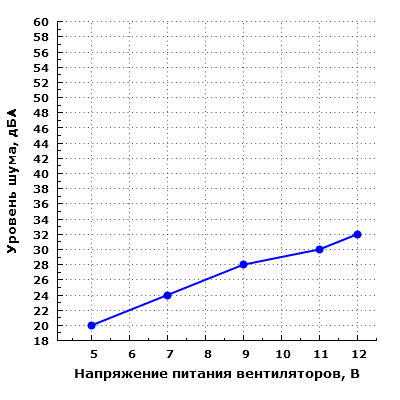

Уровень шума корпуса

Уровень шума системы охлаждения корпуса изменяется в относительно широких пределах от 20 до 32 дБА, в таких же пределах изменяется и ее производительность. При питании вентиляторов напряжением 5 В шум находится на очень низком уровне даже при расположении микрофона в ближнем поле. Однако с ростом напряжения питания уровень шума повышается. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от низкого (24 дБА) до пониженного (30 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток. Впрочем, даже при питании вентилятора номинальным напряжением 12 В уровню шума системы очень далеко до 40 дБА.

Таким образом, можно считать, что акустическая эргономика корпуса находится на хорошем уровне, а при питании вентиляторов напряжением 7 вольт и ниже шум очень низкий.

Тестирование эффективности системы вентиляции корпуса

Данный этап исследования представляет собой тестирование с помощью программных средств, нагружающих различные подсистемы компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение. Таким образом можно оценить возможности и производительность системы охлаждения корпуса.

В конфигурацию тестового стенда входили следующие комплектующие:

  • Материнская плата Asus P8H61-I LX
  • Процессор Intel Celeron G540
  • Процессорный кулер Glacialtech Igloo i630 Light
  • Видеокарта AMD Radeon HD 5750 с пассивным охлаждением
  • Жесткий диск Seagate ST9640320AS
  • Оперативная память Kingston KVR1333D3N9 (2 планки)

Эта конфигурация является унифицированной для тестирования всех малогабаритных корпусов, поэтому в нее входит 2,5″ жесткий диск и процессорный кулер с высотой, близкой к минимальной.

Температура в помещении во время всех тестов остается неизменной и составляет 24 градуса. Регистрация значений температуры производилась программой SpeedFan в следующих режимах:

  • Idle — режим простоя: работа операционной системы Windows 7 Домашная Расширенная со включенным антивирусом MS Essentials и фоновыми процессами в течение 1 часа.
  • Video (CPU) и Video (DXVA) — просмотр ролика Full HD (BDRemux) с помощью плеера VLC 2.0 с выключенным и включенным аппаратным декодером в течение 1 часа.
  • LinPack — нагрузка центрального процессора расчетами в программе-бенчмарке Intel в течение 1 часа; данный софт славится тем, что создает нетипично высокую нагрузку на CPU, прогревая его до максимального уровня.
  • FurMark — нагрузка графического ускорителя и, в меньшей степени, центрального процессора в специализированном бенчмарке в течение 1 часа.
  • FurMark+LinPack — одновременный запуск обоих бенчмарков и их прогон в течение 1 часа; здесь нагрузка на компоненты ПК должна быть максимальной.

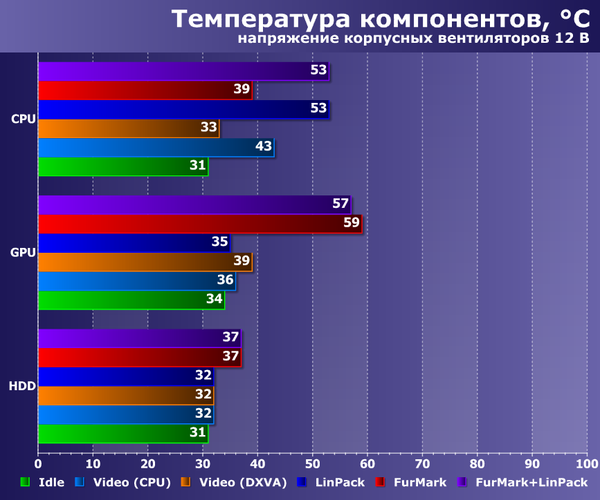

Отметим, что во время проведения всех тестов корпус был установлен в вертикальном положении, приток воздуха к боковым стенкам затруднен не был. Результаты тестов представлены на диаграммах:


Проведенное тестирование показывает, что система охлаждения корпуса хорошо продумана и отлично справляется со своими задачами при условии использования обоих корпусных вентиляторов на запланированной производителем скорости. Приятно видеть, что даже видеокарта с пассивным охлаждением чувствует себя в таком корпусе очень хорошо, хотя в других Mini-ITX-корпусах ей, чаще всего, приходится несладко.

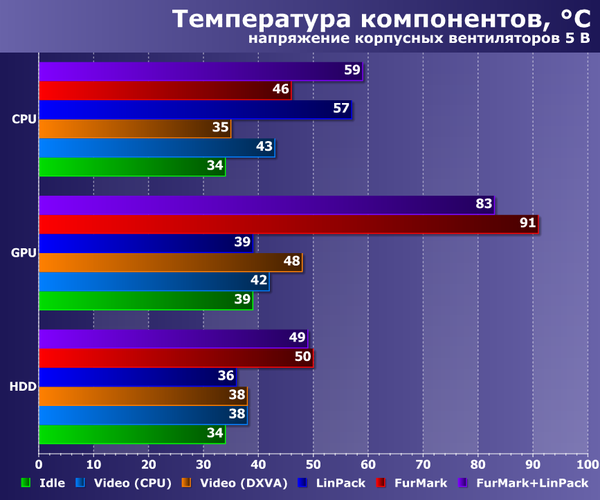

А вот переключать вентиляторы на «диетическое» 5-вольтовое питание нужно с большой осторожностью. Если для режима простоя и просмотра видео такой вариант более-менее подходит, то в режиме высокой нагрузки температуры жесткого диска и графического ускорителя оказываются далеки от рекомендуемых для долговременной работы значений. К тому же комплектные вентиляторы не всегда стартуют от столь низкого напряжения, периодически их приходится подтолкнуть руками, что для рабочей (не тестовой) системы неприемлемо.

Позиционирование и выводы

Производитель предлагает использовать корпуса серии Raven Z в качестве основы для компактной игровой системы, которой найдется место в любом интерьере. Однако наиболее правильно, на наш взгляд, будет позиционировать эту модель в качестве игрового ПК для гостиной — ведь SilverStone Raven RVZ01 займет у телевизора примерно столько же места, сколько и консоль последнего поколения Microsoft. Если же говорить о более привычном расположении системного блока рядом с монитором на отдельном столе, то для этих целей есть немало более удачных корпусов, в том числе и у самой компании SilverStone.

Ощутимых недостатков у этой модели не так много: пылевые фильтры не на всех входных отверстиях и полностью несъемная левая (нижняя) стенка — было бы здорово иметь возможность снять ее хотя бы наполовину, чтобы получить доступ к видеокарте и подключенным к ней кабелям. Дизайн Raven RVZ01 тоже весьма специфический, но это вопрос вкуса, а не объективное суждение.

К достоинствам модели можно отнести интересное, редко встречающееся решение с рэйзером для видеокарты, производительную систему охлаждения и скромную, но вполне достаточную для большинства потенциальных покупателей систему хранения данных. Главное, что в этих 14 литрах объема действительно можно собрать почти топовую игровую машину на десктопных компонентах без компромиссов в виде более дорогих и более медленных мобильных комплектующих, активно продвигаемых многими производителями готовых компактных ПК.

Средняя цена
T-10770344
Розничные предложения
L-10770344-10

Корпус SilverStone Raven RVZ01 предоставлен на тест производителем
