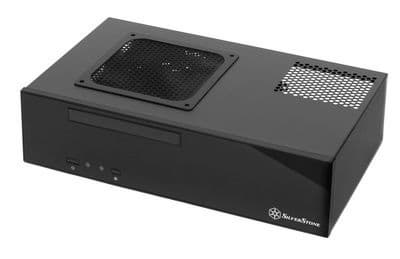

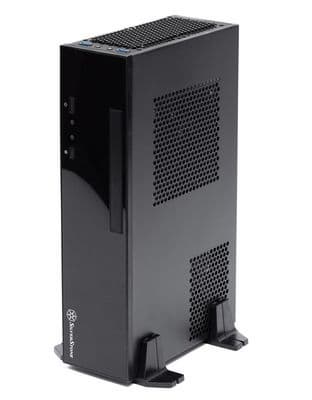

Компания SilverStone продолжает развивать линейку компактных корпусов Milo, самым новым представителем которой стала модель с индексом ML09. Она представляет собой очередную вариацию шасси проверенного временем ML06, но с другой лицевой панелью и возможностью использовать оптические приводы не только с щелевой загрузкой.

Модель ML09, как, впрочем, и вся линейка Milo, позиционируется в качестве основы для построения HTPC, хотя эти компактные корпуса объемом всего 7 литров неплохо подойдут и для создания ПК общего назначения и для игровых машин среднего уровня производительности.

SilverStone Milo ML06-E

Поставляется SilverStone Milo ML09 в коробке из обычного картона, на которую нанесены сведения об основных технических характеристиках модели. Комплект поставки помимо самого корпуса и элементов системы охлаждения включает в себя резиновые ножки для горизонтальной установки, пластиковые ножки для вертикальной установки, комплект крепежа и одноразовых стяжек, а также подробную инструкцию по сборке, в том числе на русском языке.

Компоновка

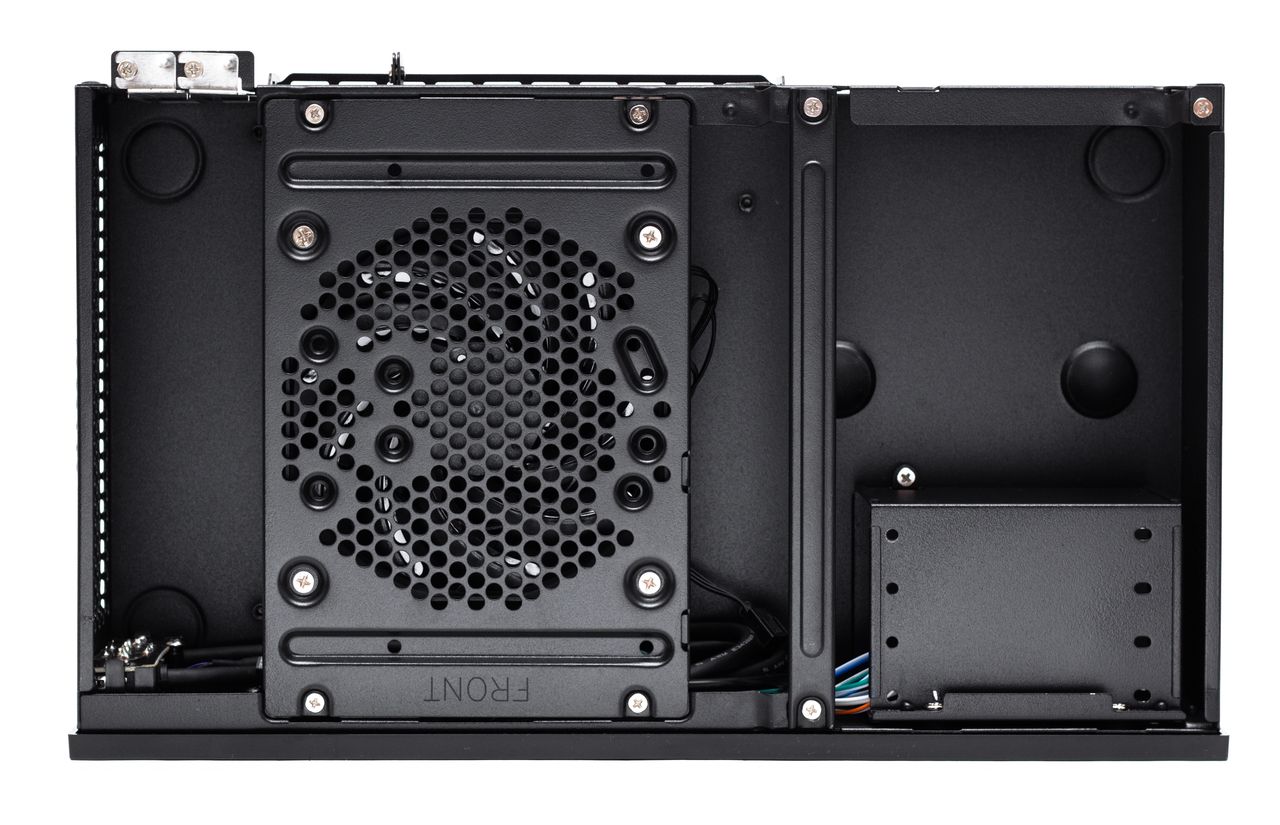

По внутреннему устройству новая модель линейки Milo не отличается от ранее протестированной нами модели ML06-E. Вся левая часть объема (если смотреть на корпус сверху) отдана под установку системной платы формата Mini-ITX и двухслотовой низкопрофильной платы расширения длиной до 175 мм — это может быть графический ускоритель, звуковая плата или же устройство для просмотра и записи видео.

SilverStone Milo ML06-E

Блок питания формата SFX размещается вверху справа. Отметим, что корпус предусматривает установку БП только стандартной глубины, более габаритные источники питания формата SFX-L в данном корпусе разместить не получится.

Нижняя часть правой половинки Milo ML09 отдана под съемную корзину на 4 накопителя ноутбучного формата. Непосредственно над системной платой располагается многофункциональный стальной кронштейн. Его можно использовать для установки корпусного вентилятора типоразмера 120 мм, оптического привода, двух дисков формата 2,5″ или одного 3,5″ накопителя. По умолчанию в кронштейне установлен вентилятор со скоростью вращения 1500 об/мин.

Конструкция

Габариты SilverStone Milo ML09 — 350 (Д) × 205 (Ш) × 99 (В) мм без учета резиновых ножек, а вес без блока питания составляет 2,07 кг, что примерно на 500 г меньше, чем у модели ML06-E. Разница в весе обусловлена другим материалом, из которого изготовлена лицевая декоративная панель — глянцевый пластик в случае ML09 и толстый лист алюминия в случае ML06-E. Пластик дизайнеры выбрали с зеркальным эффектом, он действительно хорошо смотрится, однако очень быстро покрывается отпечатками пальцев и притягивает к себе пыль, как магнит, поэтому без частой влажной уборки будет не обойтись.

SilverStone Milo ML06-E

Шасси корпуса выполнено из достаточно прочной стали толщиной 0,8 мм. Собранный корпус ощущается как плотная и стабильная конструкция. Однако во время сборки чувствуется нехватка жесткости у задней стенки шасси — пока в корпус не установлен многофункциональный кронштейн и дополнительное ребро жесткости, стенку можно без труда прогнуть руками внутрь корпуса.

SilverStone Milo ML06-E

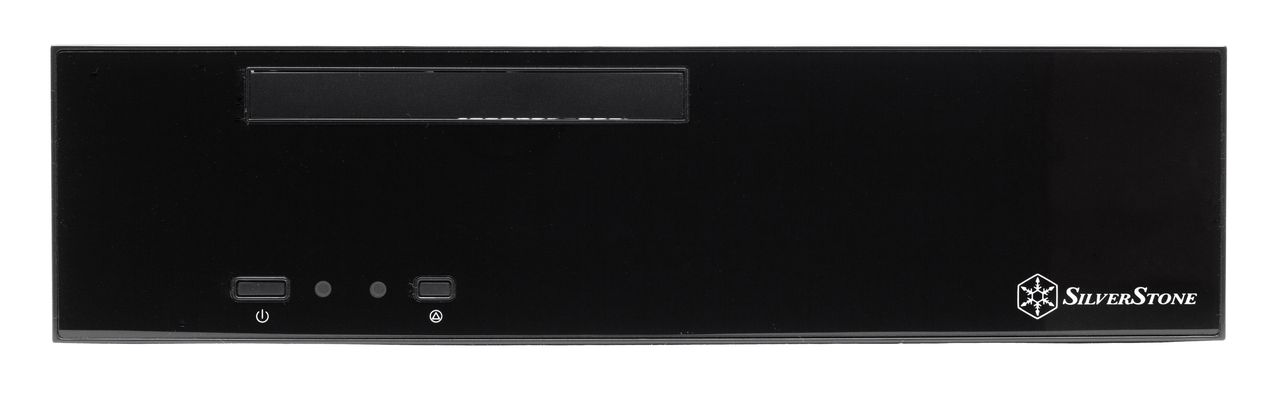

Фирменный логотип компании SilverStone находится в правом нижнем углу передней панели, а кнопки управления и световые индикаторы активности — в левом. Кнопки Power и Reset имеют прямоугольную форму, при этом кнопка включения примерно в два раза больше кнопки перезагрузки. Кнопки имеют минимальный ход и срабатывают с громким щелчком. Оба индикатора — Power LED и HDD LED — синего цвета, свечение в меру яркое, «матовое», сильно по глазам не бьет.

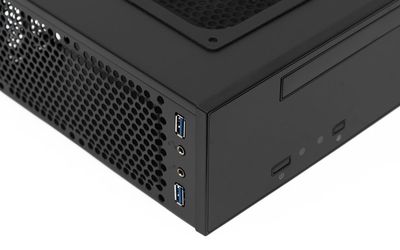

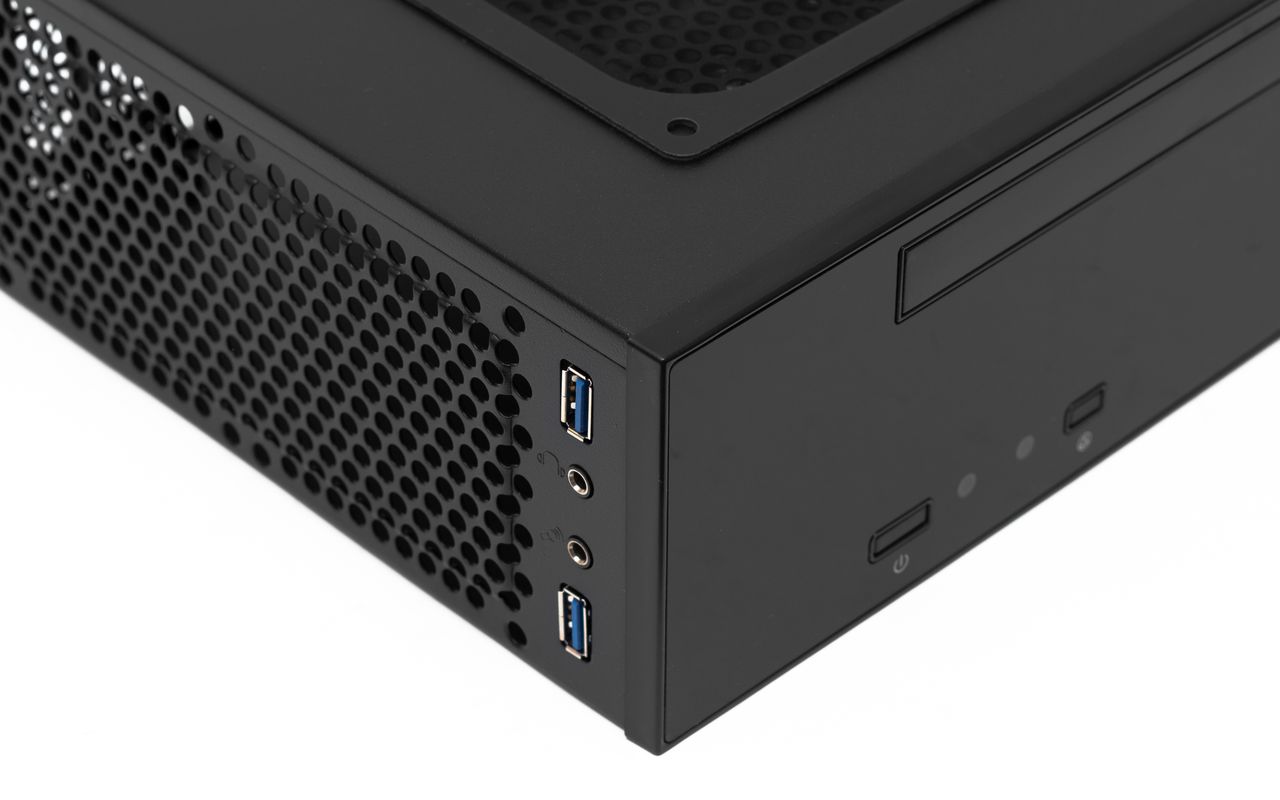

Два порта USB 3.0 и разъемы для подключения микрофона и наушников вынесены на передний край левой боковой стенки. Порты USB разнесены друг от друга, благодаря чему проблем с одновременным подключением двух крупногабаритных устройств возникать не должно. В случае вертикальной установки корпуса порты оказываются на верхней стенке, но от этого пользоваться ими не станет менее удобно — корпус все равно достаточно низкий, так что порты и разъемы не пропадают из виду в настольном варианте установки Milo ML09.

SilverStone Milo ML06-E

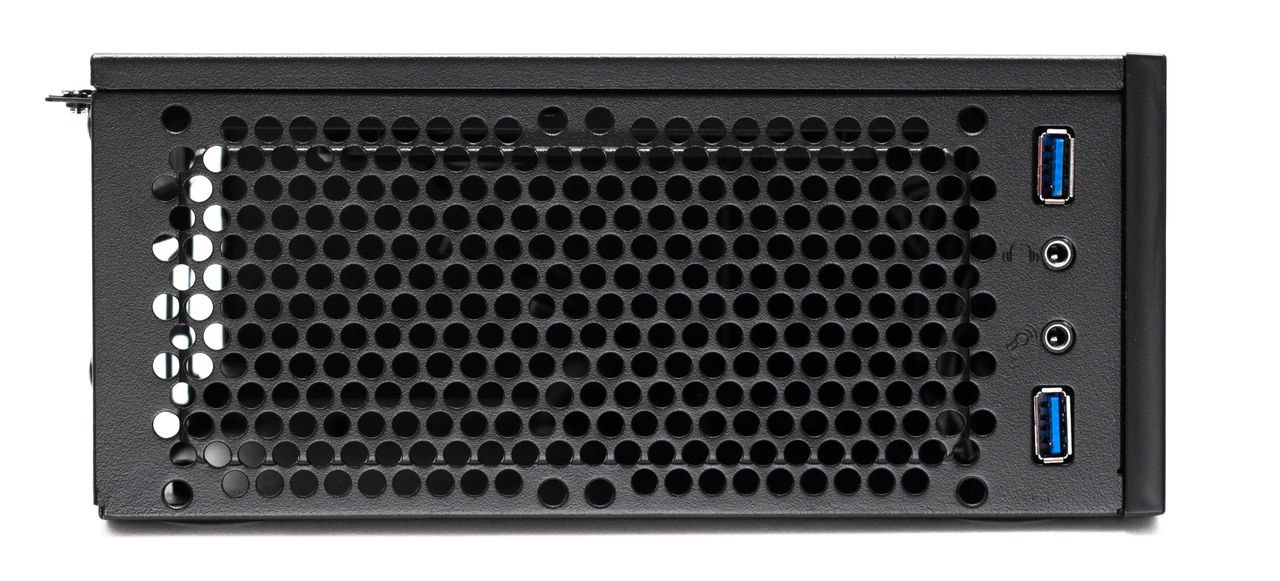

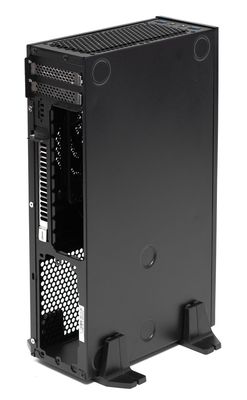

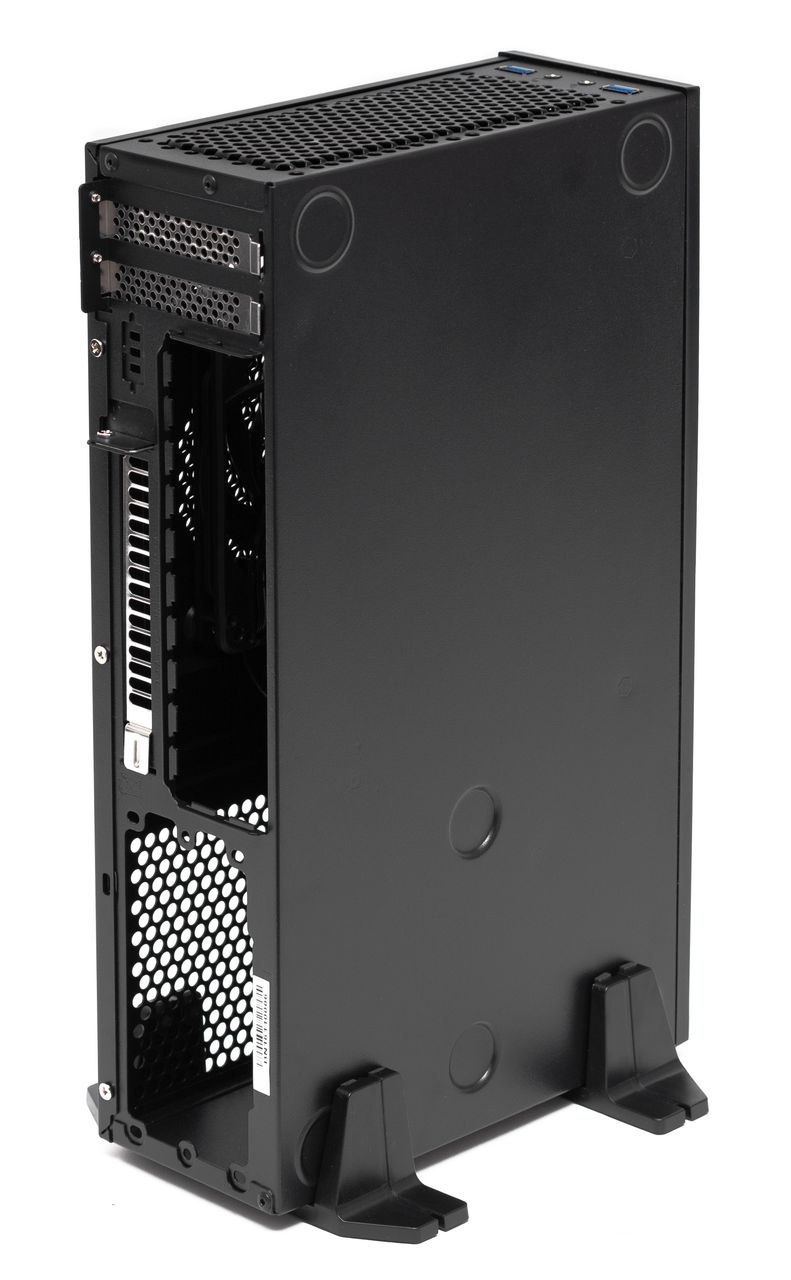

Бо́льшая часть левой боковой стенки отведена под вентиляционные отверстия. При желании на это место можно установить два дополнительных вентилятора типоразмера 80 мм. Правая боковая стенка абсолютно глухая. В случае вертикальной установки на нее крепятся две пары пластиковых П-образных ножек.

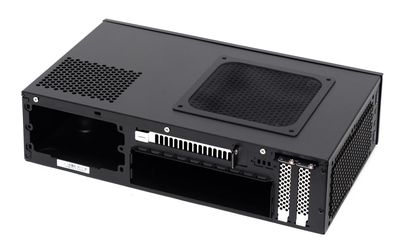

Задняя стенка имеет вырезы под блок питания, заднюю панель портов ввода/вывода системной платы, две низкопрофильные платы расширения и одну дополнительную полноразмерную заглушку, на место которой можно установить, например, регулятор оборотов вентилятора или дополнительные порты USB/COM.

SilverStone Milo ML06-E

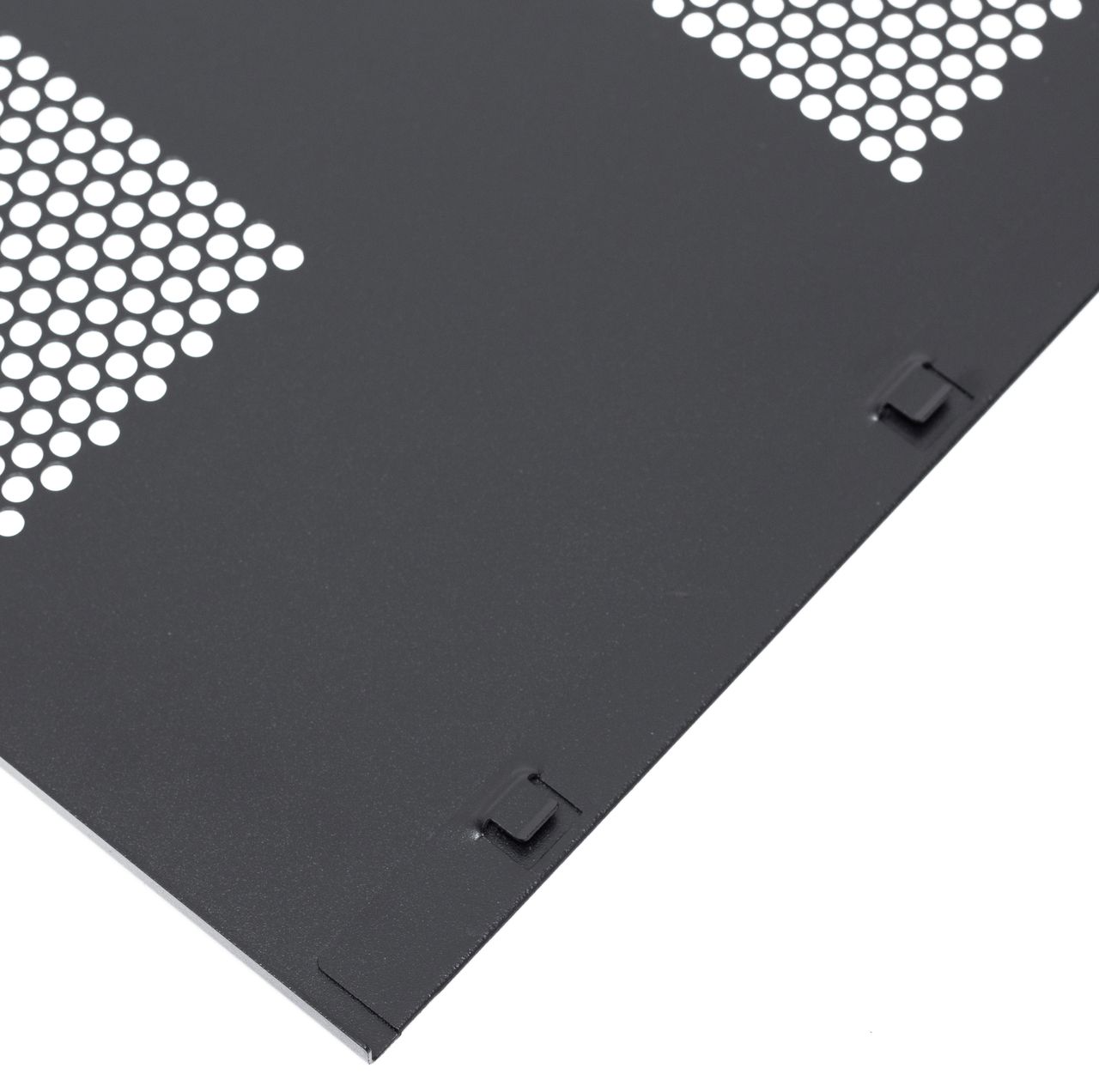

На верхней стенке расположены вентиляционные отверстия в зоне центрального процессора и блока питания. На нижней можно отметить только обозначенные места для установки резиновых ножек, которые представляют собой черные полусферы с полосками двухстороннего скотча — стандартное, проверенное временем решение, которое хорошо себя показало не только в корпусах компании SilverStone.

Система охлаждения

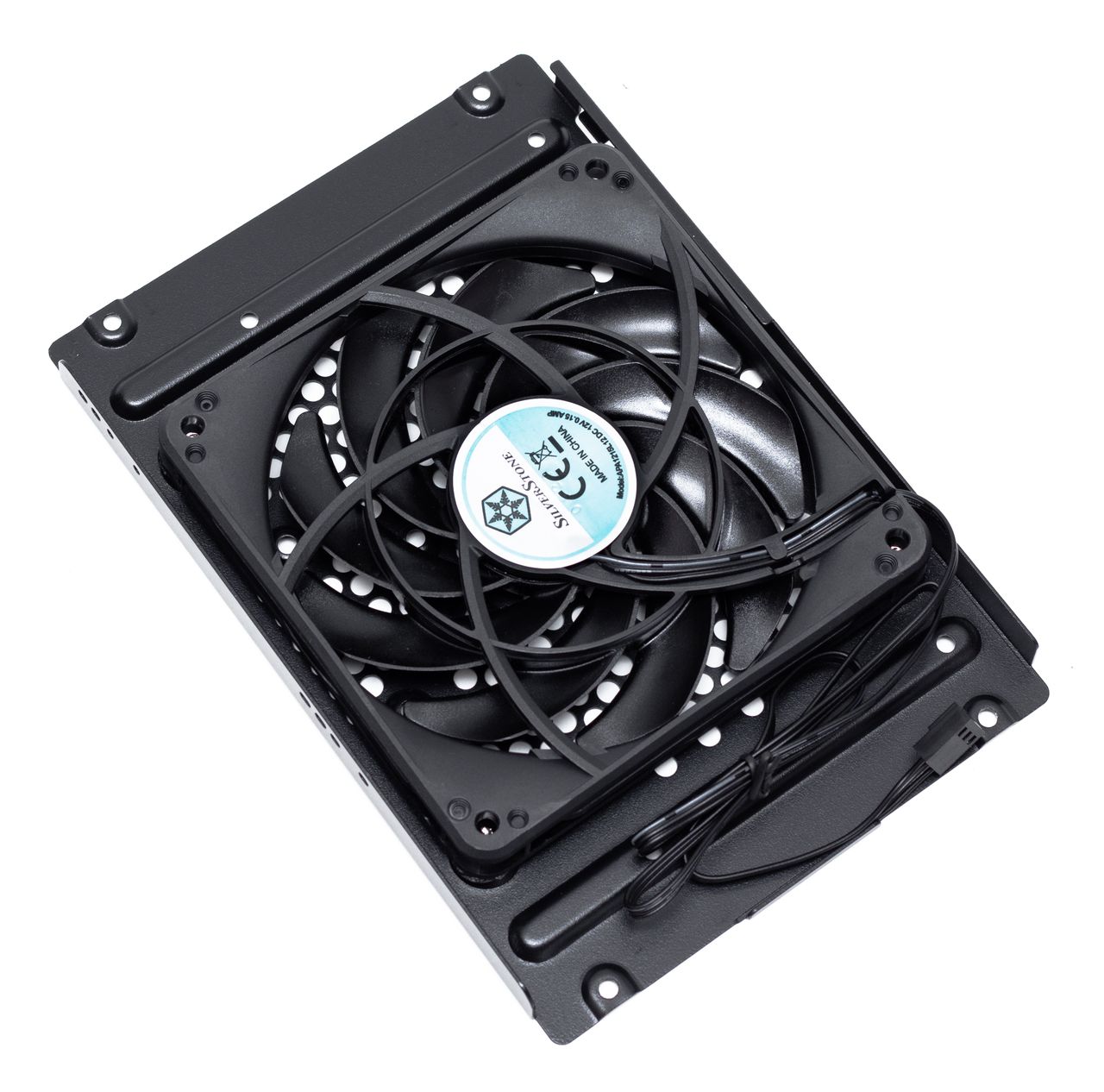

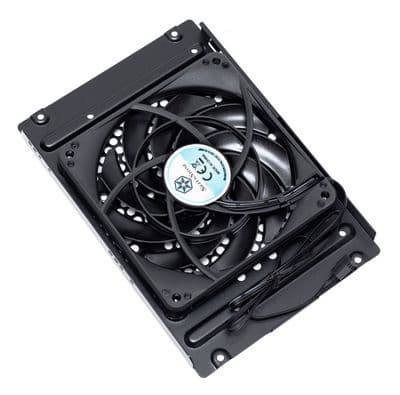

Корпус Milo ML09 предусматривает установку до трех корпусных вентиляторов — один типоразмера 120 мм и еще два по 80 мм. Более крупный вентилятор уже идет в комплекте поставки, он установлен в кронштейне непосредственно над системной платой. Важно понимать, что расстояние от этого вентилятора до кулера CPU получается минимальным, и не во всех случаях использование корпусного вентилятора даст положительный эффект.

SilverStone Milo ML06-E

Вентиляторы на боковой стенке призваны улучшить охлаждение видеокарты, однако в реальной жизни для них (даже в случае установки в корпус однослотовой карты) останется так мало места, что польза, опять-таки, может перерасти во вред. К тому же вентиляторы типоразмера 80 мм шумят значительно сильнее своих более крупных аналогов, а дополнительный шум для мультимедийного ПК крайне нежелателен.

SilverStone Milo ML06-E

Максимальная высота процессорного кулера в Milo ML09 колеблется от 37 до 70 мм в зависимости от конфигурации кронштейна над системной платой. Максимальной высоты можно добиться, если убрать этот кронштейн полностью, а минимальной она станет в случае установки в него 3,5″ жесткого диска стандартной толщины.

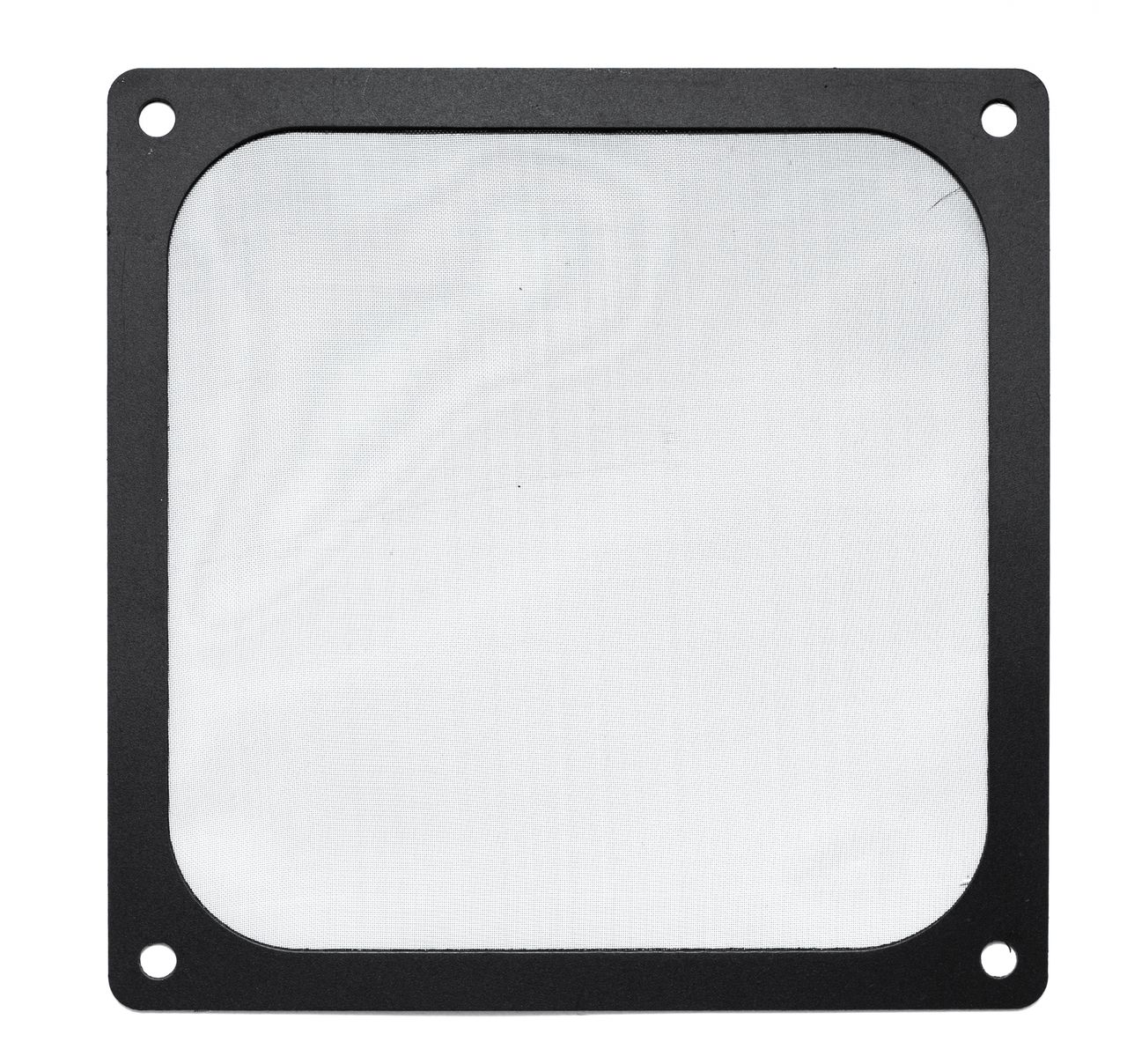

Что касается защиты от пыли, в комплект поставки корпуса входит только один быстросъемный пылевой фильтр в гибкой магнитной рамке. Он выполнен из мелкой синтетической сетки и хорошо справляется со своими обязанностями. Его можно установить как на внешней, так и на внутренней стороне верхней стенки в области CPU. Внешняя установка немного портит общий вид корпуса, но зато для промывки фильтра не придется откручивать три винта и снимать верхнюю стенку.

SilverStone Milo ML06-E

Остальные вентиляционные отверстия в области блока питания и на левой боковой стенке никак не прикрыты, через них в корпус медленно, но верно будет попадать пыль, так что без регулярной чистки так или иначе не обойтись.

Сборка системного блока

Компактные корпуса компании SilverStone традиционно предполагают откручивание и закручивание большого количества винтов во время сборки, к этому лучше быть готовым заранее. Первым делом необходимо снять верхнюю стенку корпуса, открутив три винта под крестовую отвертку. Передний край верхней стенки имеет П-образную вальцовку, принцип установки — прислонно-сдвижной. Механизм работает достаточно четко, стенка быстро снимается и устанавливается на место с небольшим усилием.

SilverStone Milo ML06-E

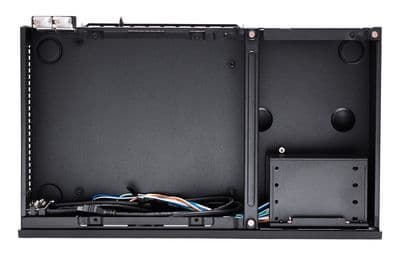

Далее следует произвести демонтаж многофункционального кронштейна и дополнительного ребра жесткости, открутив четыре и два винта соответственно. Корзину для 2,5″ накопителей тоже лучше снять заранее, она крепится одним винтом к нижней стенке и еще двумя к передней.

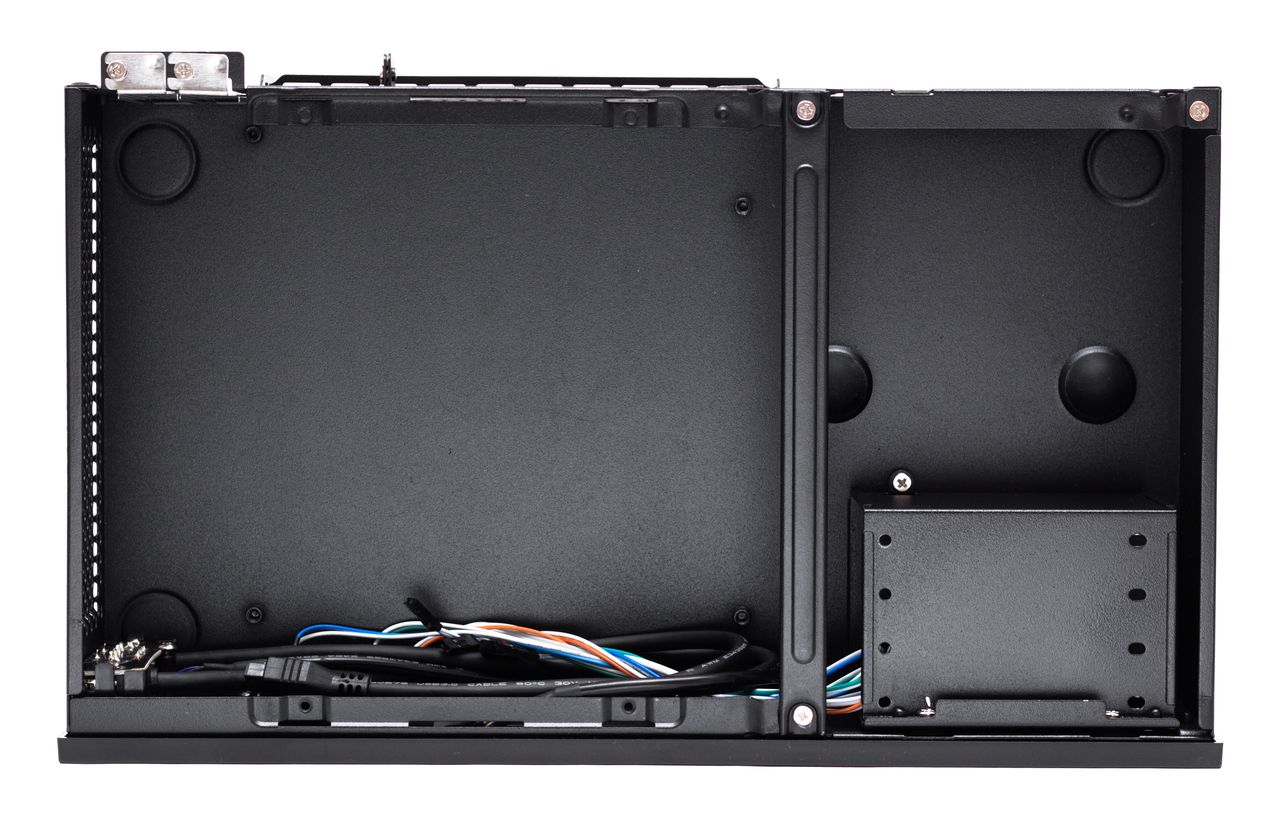

Когда корпус полностью разобран, можно устанавливать системную плату. Стойки для фиксации платы проставлены заранее, заглушка портов ввода/вывода традиционно отсутствует. Накопители ноутбучного формата устанавливаются в съемную корзину за счет фиксации четырьмя винтами через отверстия в боковых гранях. Чтобы нормально запитать более двух HDD или SSD, потребуется нестандартный жгут SATA-коннекторов от блока питания: обычная «косичка» не позволит свести четыре разъема питания так близко друг к другу.

SilverStone Milo ML06-E

Блок питания просто кладется на отведенное для него место вентилятором вверх. Отметим, что производитель предусмотрел для него мягкую резиновую опору, что должно снизить вибрацию и сделать работу блока питания немного тише. Для надежной фиксации БП в корпусе его следует прикрутить к задней стенке четырьмя винтами под крестовую отвертку.

Важный момент: для использования в корпусах Milo ML09 и ML06-E очень плохо подходят модульные блоки питания. Пучок выходящих из БП кабелей очень сильно упирается в корзину для накопителей, в результате выгибается задняя стенка и разъемы находятся под постоянной нагрузкой, что может со временем привести к их поломке.

SilverStone Milo ML06-E

Обе заглушки для плат расширения являются съемными, фиксируются одним винтом под крестовую отвертку каждая. Выбор достаточно мощных низкопрофильных видеокарт по-прежнему оставляет желать лучшего, однако состоявшийся недавно анонс Nvidia GeForce GTX 950 именно в таком исполнении дает шанс на использование SilverStone Milo ML09 в качестве нехитрого игрового ПК.

SilverStone Milo ML06-E

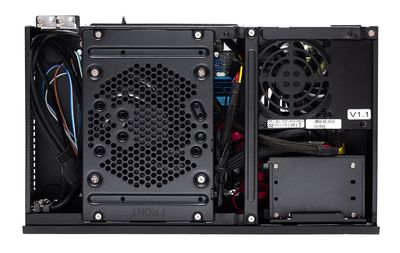

Вентилятор с многофункционального кронштейна подключается напрямую к системной плате стандартным трехконтактным разъемом. Для установки оптического привода или дисковых накопителей предусмотрены соответствующие отверстия в кронштейне — никаких сложных приспособлений и механизмов, только крестовая отвертка и винты.

Внешние разъемы корпуса подключаются экранированными кабелями с монолитными коннекторами, для звука предусмотрено только подключение HD Audio, порты USB 3.0 подключаются монолитной колодкой к внутреннему разъему системной платы. Провода от кнопок управления и светодиодной индикации представлены традиционной россыпью.

SilverStone Milo ML06-E

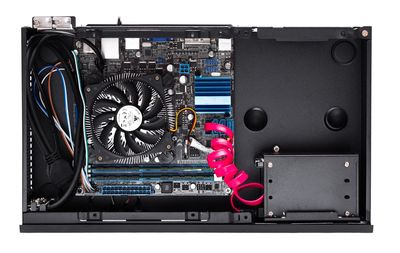

Процесс сборки не вызывает никаких трудностей ровно до тех пор, пока не возникает необходимость подключать сигнальные и, в особенности, питающие провода. Пространства в корпусе крайне мало, а пучки кабелей от блока питания не самые короткие, тонкие и мягкие. Если речь идет о сборке системы без плат расширения и с одним диском, то найти ниши под излишки кабелей можно будет без особых проблем. Но если говорить о наполнении корпуса хотя бы на 75%, то времени, сил и дополнительных приспособлений потребуется действительно много.

Тестирование эффективности системы вентиляции корпуса

Данный этап исследования представляет собой тестирование с помощью программных средств, нагружающих различные подсистемы компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение. Таким образом можно оценить возможности и производительность системы охлаждения корпуса.

В конфигурацию тестового стенда входили следующие комплектующие:

  • Материнская плата Asus P8H61-I LX
  • Процессор Intel Celeron G540
  • Процессорный кулер Glacialtech Igloo i630 Light
  • Жесткий диск Western Digital WD3200BPVT
  • Оперативная память Kingston KVR1333D3N9 (2 планки)

Эта конфигурация является унифицированной для тестирования всех малогабаритных корпусов, поэтому в нее входит 2,5″ жесткий диск и процессорный кулер с высотой, близкой к минимальной. Поскольку в рассматриваемом корпусе невозможна установка тестового графического ускорителя Radeon HD 5750, используется интегрированная в процессор графика.

Температура в помещении во время всех тестов остается неизменной и составляет 24 градуса. Замеры температуры производились программой SpeedFan в следующих режимах:

  • Idle — режим простоя: работа операционной системы Windows 7 Домашняя Расширенная со включенным антивирусом MS Essentials и фоновыми процессами в течение 1 часа.
  • Video (CPU) и Video (DXVA) — просмотр ролика Full HD (BDRemux) с помощью плеера VLC 2.0 с выключенным и включенным аппаратным декодером в течение 1 часа.
  • LinPack — нагрузка центрального процессора расчетами в программе-бенчмарке Intel в течение 1 часа; данный софт славится тем, что создает нетипично высокую нагрузку на CPU, прогревая его до максимального уровня.
  • FurMark — нагрузка графического ускорителя и, в меньшей степени, центрального процессора в специализированном бенчмарке в течение 1 часа.
  • FurMark+LinPack — одновременный запуск обоих бенчмарков и их прогон в течение 1 часа; здесь нагрузка на компоненты ПК должна быть максимальной.

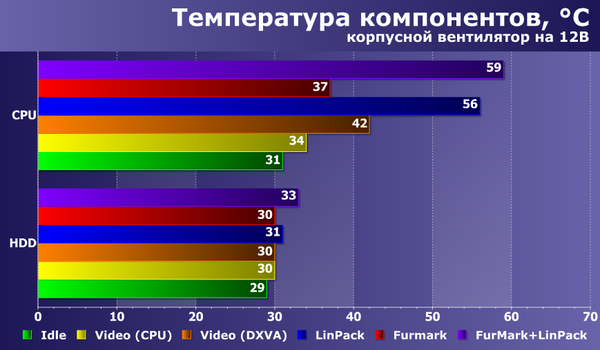

Во время проведения тестов системный блок был установлен в вертикальное положение, свободного места возле каждой из стенок было не меньше 50 см. Результаты представлены на диаграмме:

Проведенное тестирование показало, что система охлаждения корпуса в варианте с использованием комплектного вентилятора работает весьма эффективно, температура всех компонентов остается в безопасных пределах во всех сценариях использования.

Отметим, что дополнительно мы провели тестирование под максимальной нагрузкой в варианте без установленного кронштейна с вентилятором. В ходе теста температура CPU достигала уровня 69 градусов в вертикальном положение корпуса и 65 градусов в горизонтальном. При этом температура жесткого диска выросла всего на 2 градуса.

Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания единственного вентилятора использовался автономный управляемый преобразователь.

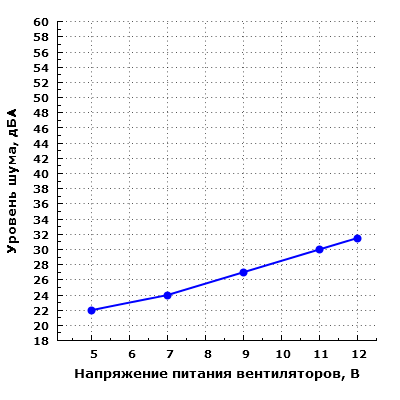

Уровень шума корпуса

Уровень шума системы охлаждения корпуса изменяется в не слишком широких пределах от 22 до 31,5 дБА, в таких же пределах изменяется и ее производительность. При питании вентилятора напряжением 5 В шум находится на очень низком уровне даже при расположении микрофона в ближнем поле. Однако с ростом напряжения питания уровень шума повышается. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от низкого (24 дБА) до пониженного (30 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток. Впрочем, даже при питании вентилятора номинальным напряжением 12 В уровень шума системы охлаждения лишь приближается к среднетипичным значениям, которые вполне приемлемы для дневного времени суток.

В случае расположения корпуса в стойке с аппаратурой или за каким-либо препятствием уровень шума будет еще ниже. Но не стоит забывать о необходимом притоке воздуха к нагнетающему вентилятору.

Качество комплектного вентилятора сложно назвать высоким, так как при его работе, в случае питания напряжением 5 В, хорошо прослушивается шум средней силы неаэродинамического происхождения с частотой около одного раза в секунду.

В целом можно считать, что акустическая эргономика корпуса находится на относительно хорошем уровне, а при питании вентилятора напряжением 7 вольт и ниже шум находится на действительно низком уровне.

Позиционирование и выводы

В ходе знакомства с новым представителем линейки SilverStone Milo стало понятно, что отличий от уже известных нам моделей ML06/ML06-E не так уж много и все они чисто косметические. Применение пластика вместо алюминия для украшения лицевой панели должно снизить стоимость нового корпуса, при этом внешне он выглядит примерно так же привлекательно — строго и стильно.

Корпус Milo ML09, как и его предшественники, хорошо подходит для создания не сильно выделяющихся на фоне остальной техники компактных HTPC для просмотра фильмов и не слишком тяжелых игр. Он также хорошо впишется в рабочее окружение, выполняя функции ПК общего назначения, причем как в горизонтальном, так и в вертикальном настольном варианте размещения.

При этом важно ответственно подходить к подбору комплектующих для установки в данный корпус и заранее приобретать всевозможные разветвители и тонкие кабели, если перед вами стоит задача максимально эффективно использовать все возможности, которые предоставляет шасси SilverStone Milo ML09.


Корпус SilverStone Milo ML09 предоставлен на тестирование производителем
