С момента нашего прошлого знакомства с линейкой компактных корпусов SilverStone Milo прошло почти полтора года. За это время она успела обзавестись тремя новыми моделями, об одной из которых — SilverStone Milo ML06-E — мы и поговорим в данном обзоре. Обычная модель Milo ML06 отличается от ранее протестированной ML05 по большей части дизайном передней панели. Однако модель с буквой «E» в названии предлагает покупателю несколько переработанный вариант шасси, предусматривающий установку двухслотовой низкопрофильной платы расширения вместо одинарной при точно таких же габаритах всей конструкции в целом.

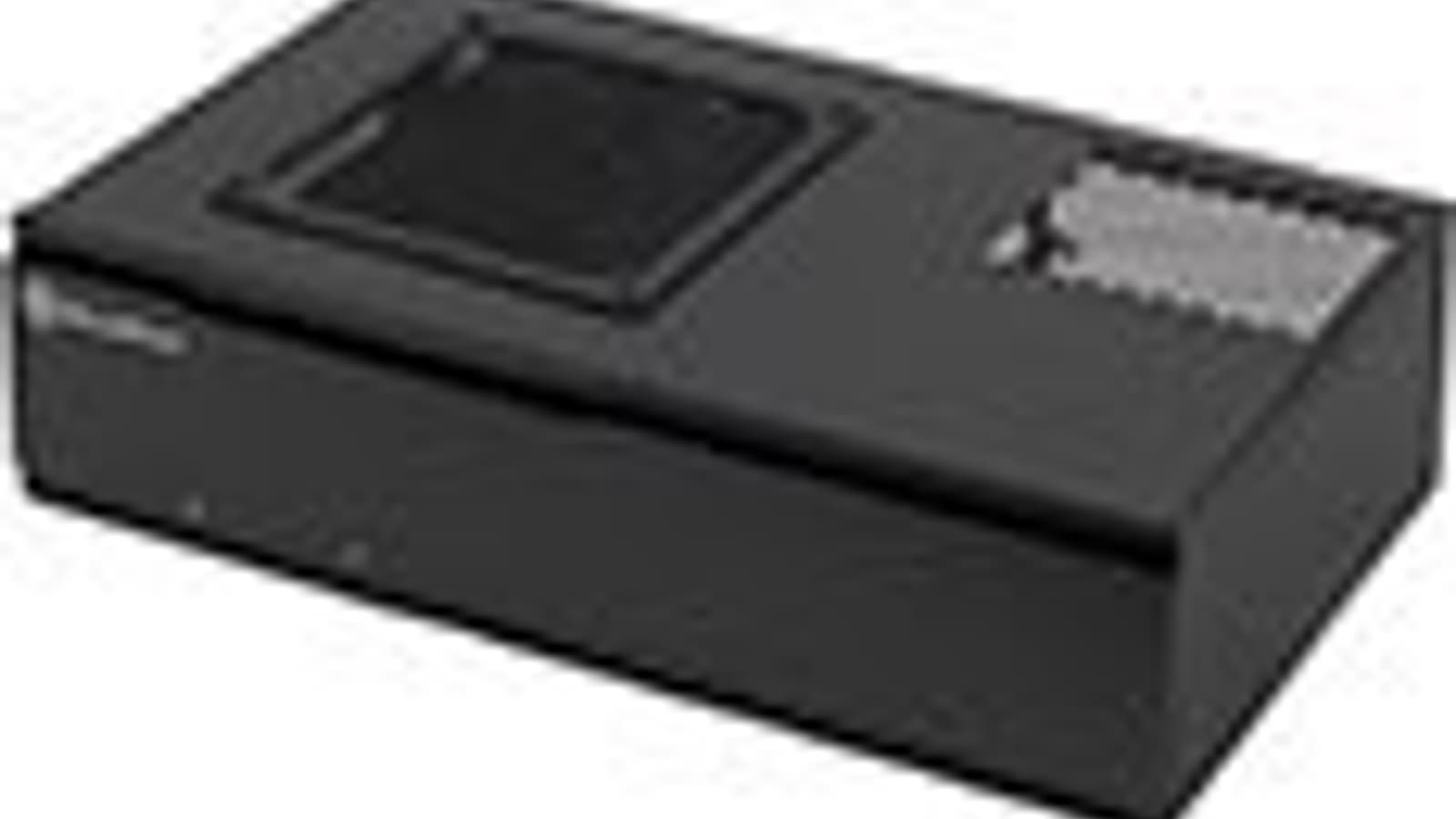

Корпус SilverStone Milo ML06-E (SST-ML06B-E) рассчитан на установку системных плат формата Mini-ITX и блока питания стандарта SFX. Объем корпуса не превышает 7 литров, а внешнее исполнение напоминает игровые консоли текущего поколения или традиционные DVR-устройства. Milo ML06-E комплектуется фронтальной панелью из алюминия, в то время как само шасси выполнено из качественной и очень прочной стали. Вариант расцветки корпуса только один — матовый черный.

SilverStone Milo ML06-E

Поставляется корпус в компактной неприметной коробке из обыкновенного картона. Ручек и прорезей для удобства переноски на коробке нет, но в них, по большому счету, нет никакой необходимости — коробка легко помещается в хозяйственную сумку или большой рюкзак. Внутри помимо самого корпуса и элементов системы охлаждения можно обнаружить инструкцию по сборке, комплект монтажных винтов, а также два комплекта ножек — для горизонтальной и вертикальной установки.

SilverStone Milo ML06-E

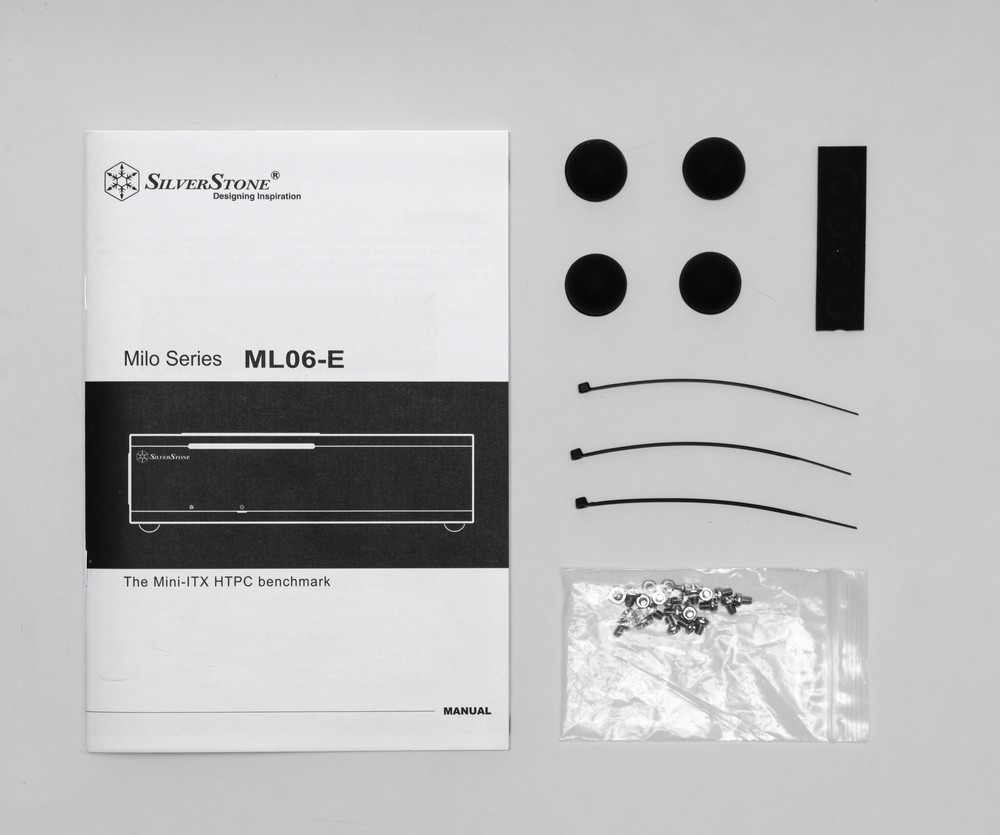

Ножки для горизонтальной установки представляют собой полусферы из мягкой резины, их необходимо закрепить на нижней стенке корпуса с помощью двухстороннего скотча. SilverStone Milo ML06-E вполне уверенно стоит на боковой грани даже без использования дополнительных подпорок, однако для большей надежности производитель решил снабдить комплект поставки четырьмя пластиковыми Г-образными ножками, которые собираются в две пары П-образных подпорок. На их внутренней стороне имеются две полоски уплотнителя, благодаря которым создается небольшой амортизирующий эффект. Отметим, что пластиковые ножки прилегают к корпусу не максимально прочно, и при поднятии корпуса они, скорее всего, останутся стоять на столе или отпадут через несколько секунд.

Компоновка

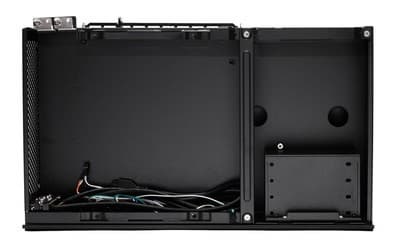

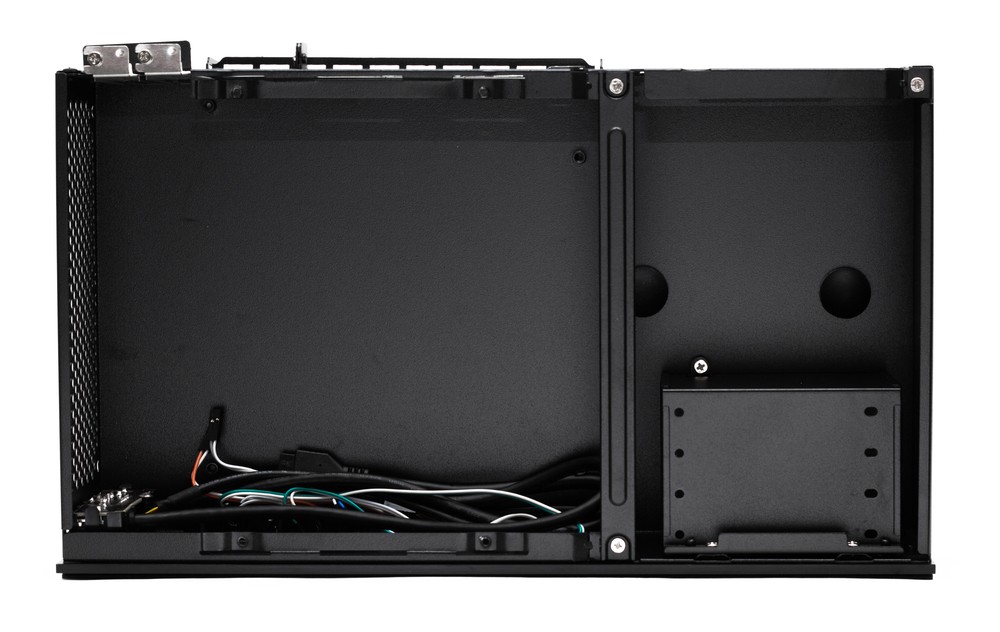

Корпус представляет собой однообъемную конструкцию, в которой все комплектующие находятся в пределах одной плоскости. Объем корпуса крайне мал, поэтому его внутреннее пространство предусматривает установку только системной платы формата Mini-ITX, небольшой корзины на 4 накопителя ноутбучного формата и блока питания стандарта SFX глубиной до 100 мм.

SilverStone Milo ML06-E

В модели Milo ML06-E системную плату перенесли из правой (если смотреть сверху) части корпуса в левую. Таким образом, единственный слот PCI-E системной платы сместился из центра корпуса к его левой стенке, где ему уже не так сильно мешает близкое соседство с блоком питания. Именно эта «рокировка» и позволила предусмотреть возможность установки двухслотовой низкопрофильной платы расширения длиной не более 175 мм и высотой до 75 мм включительно.

SilverStone Milo ML06-E

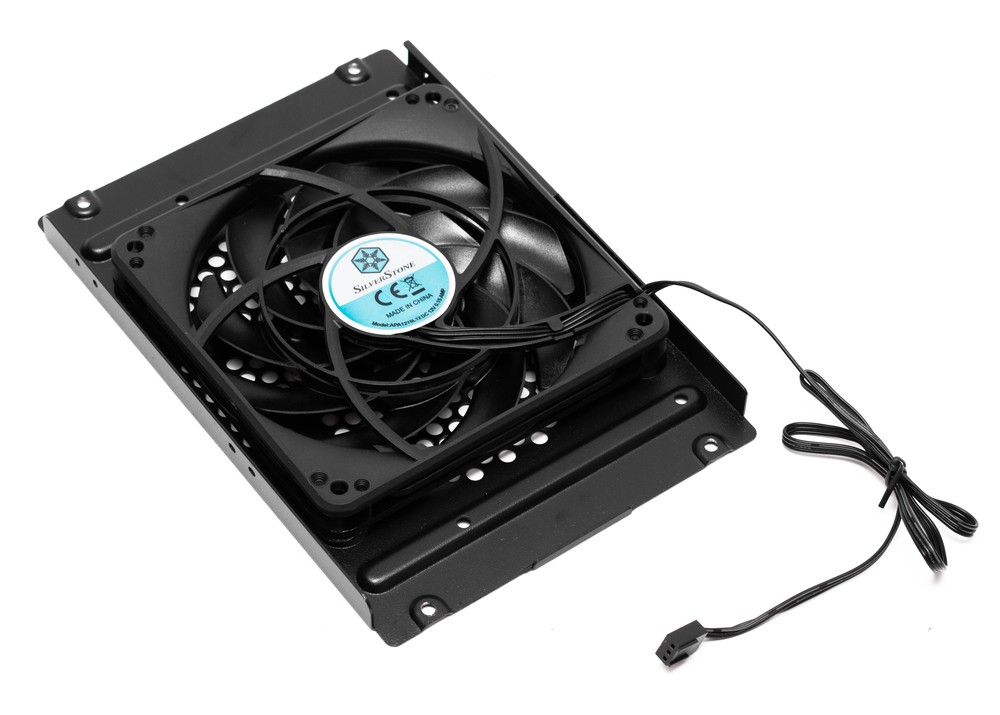

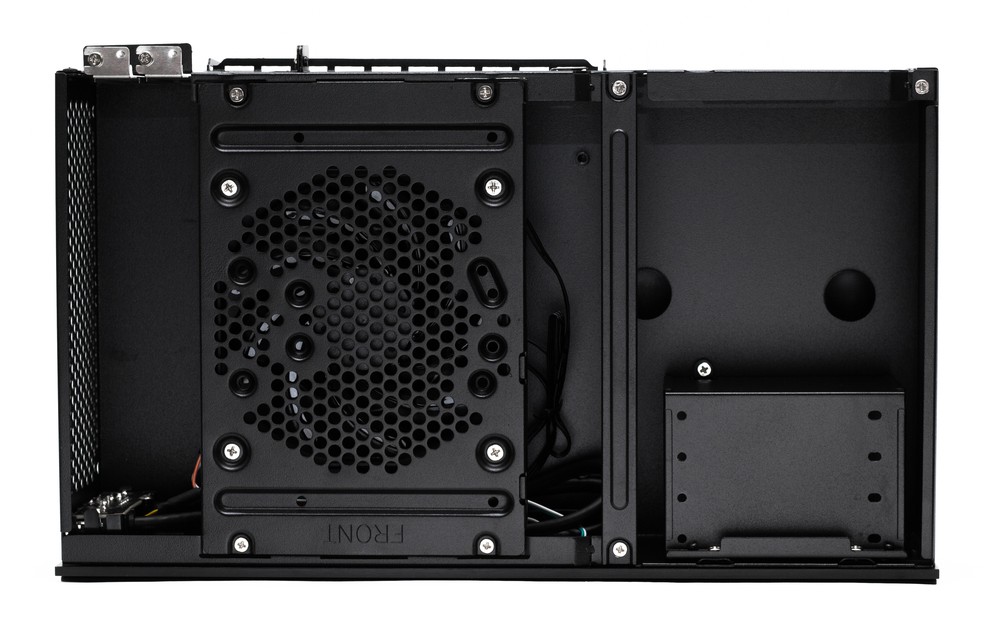

Непосредственно над системной платой устанавливается универсальный кронштейн на все случаи жизни — фирменная черта линейки SilverStone Milo. В варианте по умолчанию на нем закреплен вентилятор типоразмера 120 мм, но при желании его можно заменить на оптический привод с щелевой загрузкой, два дополнительных накопителя ноутбучного формата или один 3,5″ жесткий диск. Разумеется, соседство с таким кронштейном не могло не сказаться на ограничениях высоты процессорного кулера. В этом корпусе она варьируется в пределах от 37 до 70 мм, о чем мы более подробно расскажем в разделе, посвященном системе вентиляции.

Конструкция

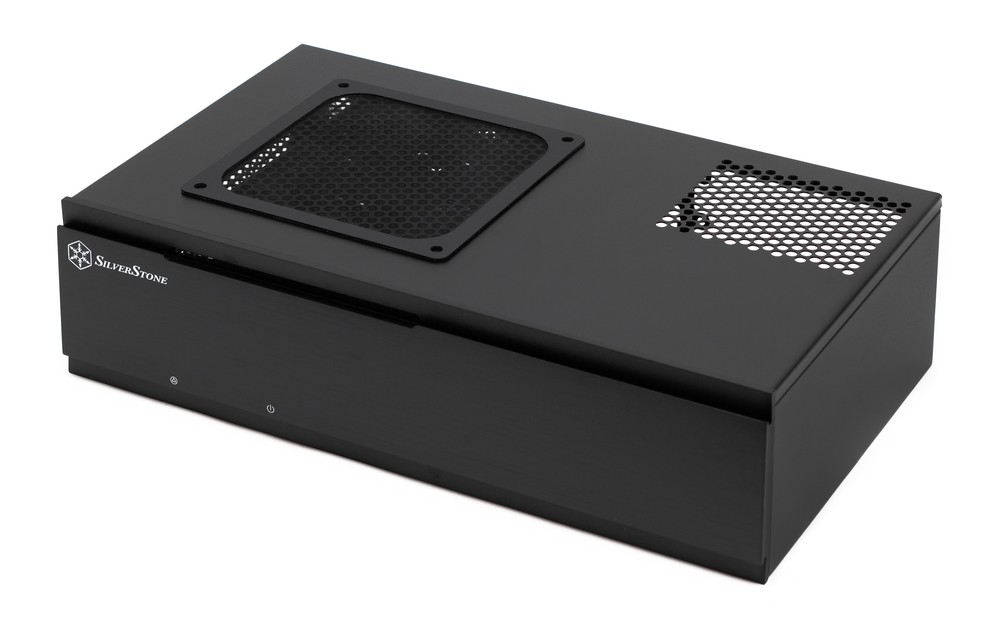

Габариты SilverStone Milo ML06-E — 350 (Д) × 205 (Ш) × 99 (В) мм, а вес без блока питания составляет 2,68 кг, что совсем немало для такого малыша. Лицевая панель выполнена из цельной алюминиевой пластины толщиной 7 мм, остальные элемента шасси изготовлены из 0,8 мм стали, что даже избыточно много для столь небольшого корпуса. Все детали ощущаются очень прочными, ни о каких прогибах и дребезге говорить, к счастью, не приходится.

SilverStone Milo ML06-E

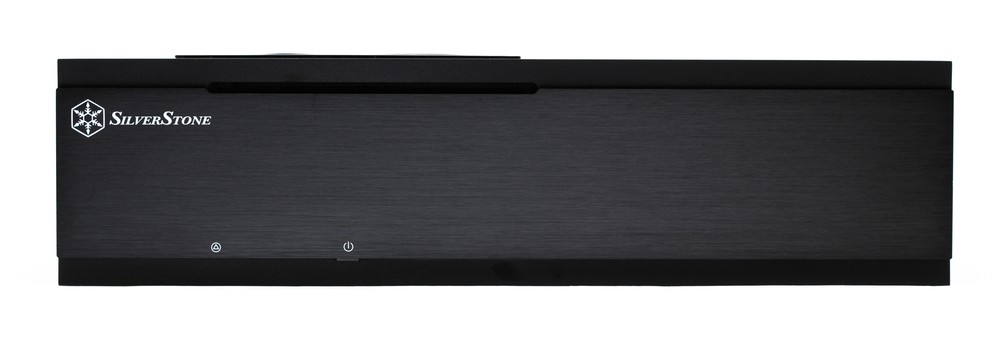

Фирменный логотип и название фирмы SilverStone занимают место в левом верхнем углу лицевой декоративной панели. Чуть правее и выше можно разглядеть неприметную щель для загрузки дисков в оптический привод. Остальные элементы являются скрытыми, за счет чего общий вид передней панели получается максимально простым и лаконичным.

SilverStone Milo ML06-E

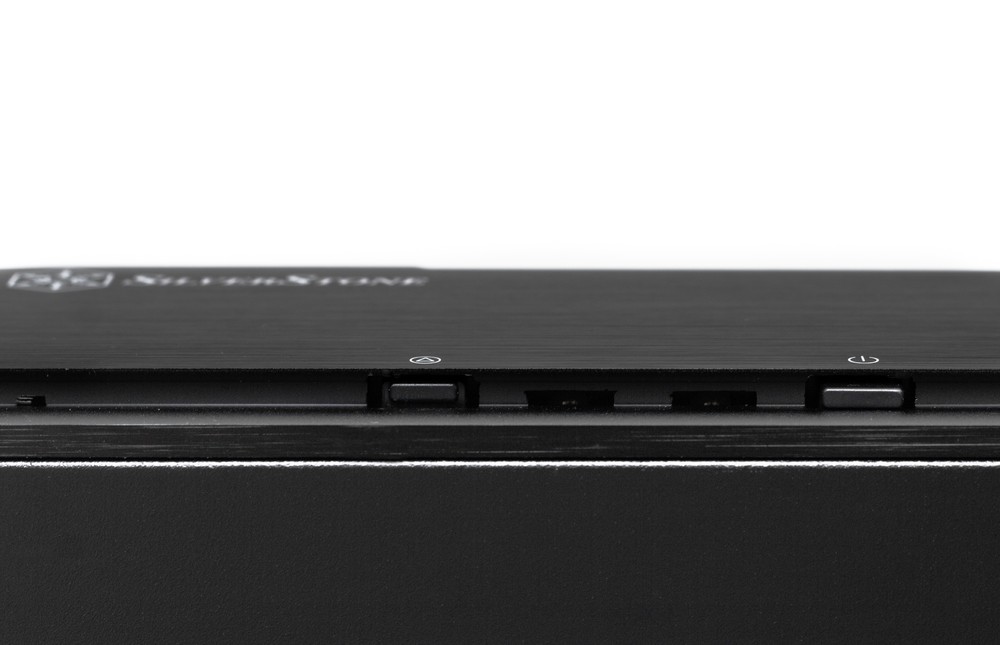

Кнопки включения и перезагрузки, а также два светодиодных индикатора скрыты в нише почти у самого нижнего края передней панели. Рядом с кнопками есть небольшие иконки белого цвета, благодаря которым кнопки будет нащупать намного проще. Они имеют малый ход и срабатывают с характерным щелчком. Стоит отметить, что кнопка сброса (RESET) утоплена в корпус несколько глубже и для ее нажатия нужно или пользоваться подручными предметами или же стараться протиснуть ноготь поглубже в узкую щель, что весьма неудобно и не совсем понятно, зачем нужно.

Оба светодиода — Power LED и HDD LED — выполнены в синем цвете. Они светят строго вниз и практически невидны, если смотреть на корпус под прямым углом. Вместо этого они оставляют красивую синюю полоску на той поверхности, где будет стоять корпус. Выглядит эффектно и абсолютно не мешает даже в затемненном помещении.

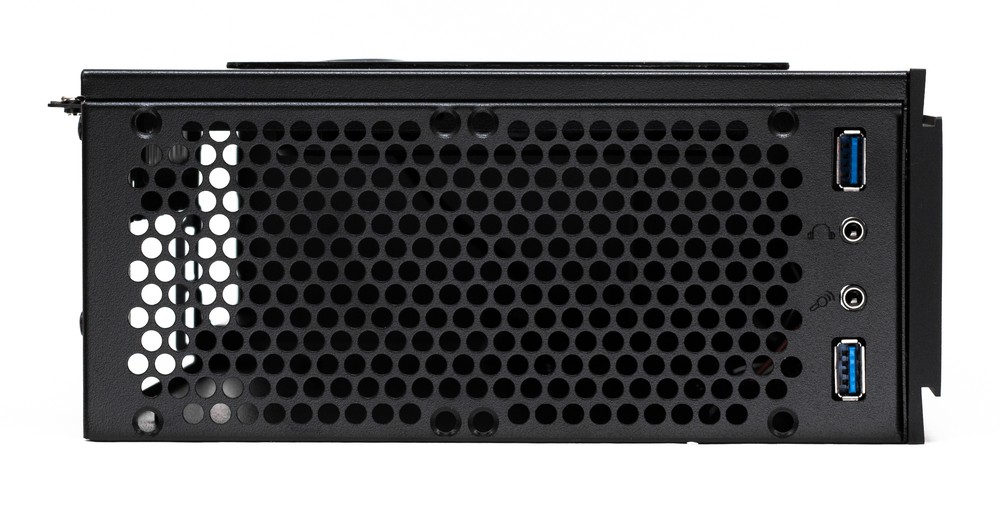

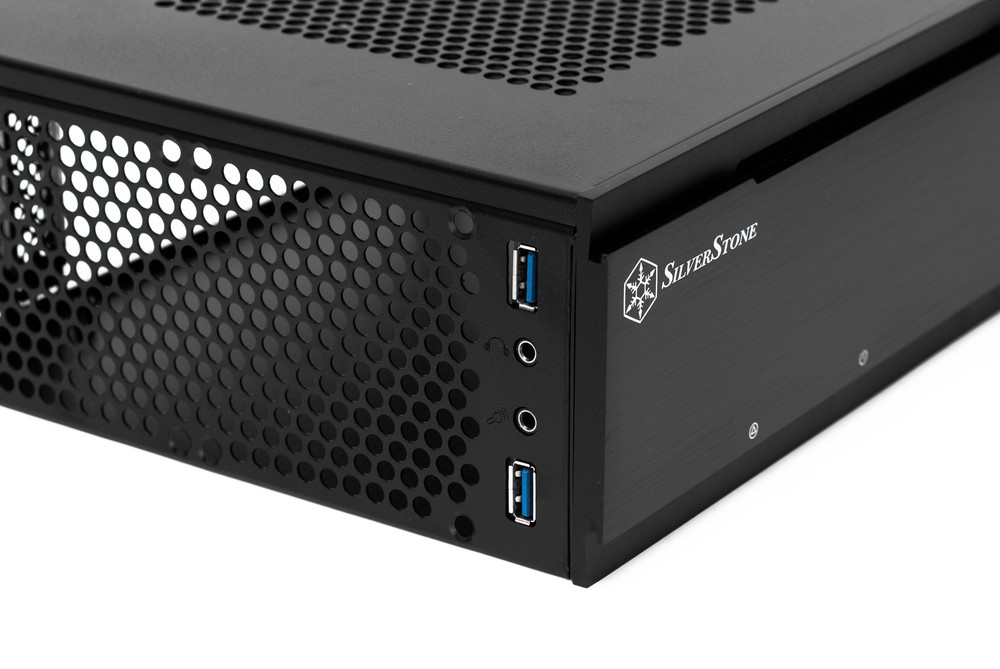

Два порта USB 3.0 и стандартный набор аудиоразъемов вынесены на левый торец корпуса, пользоваться ими будет удобно, вот только поставить ПК левой стенкой вплотную к чему-либо не получится — это важно учитывать до покупки. При вертикальном варианте установки порты окажутся на верхней стенке, что тоже весьма удобно, учитывая малую высоту корпуса в целом. Порты USB разнесены далеко друг от друга, поэтому проблем с одновременным подключением двух крупногабаритных устройств возникать не должно.

SilverStone Milo ML06-E

Здесь же на левой стенке находятся перфорированные отверстия для установки дополнительных корпусных вентиляторов. Правая стенка абсолютно глухая, как и нижняя. Места для установки резиновых ножек-полусфер явным образом не обозначены. На верхней стенке присутствуют две области перфорации: одна над системной платой, вторая — над вентилятором блока питания.

На задней стенке можно найти два больших отверстия для установки блока питания и заглушки задних портов ввода/вывода системной платы. Заглушек для установки плат расширения в этой модели две, еще одна заглушка находится в верхней части, параллельно системной плате — в этот слот можно установить планку с дополнительными портами или простой контроллер оборотов вентилятора, которому не требуется подключение к шине PCI-E системной платы.

Система охлаждения

В отличие от ранее протестированной модели Milo ML05, в новой модели ML06-E один корпусной вентилятор типоразмера 120 мм идет в комплекте поставки. Он устанавливается на универсальный кронштейн непосредственно над системной платой и работает на вдув. Комплектный вентилятор имеет толщину 15 мм, вместе с ним максимальная высота процессорного кулера составляет 50 мм.

SilverStone Milo ML06-E

Если же полностью убрать данный кронштейн из корпуса, отказавшись от вентилятора, привода или дополнительных накопителей, то высота процессорного кулера составит максимально возможные 70 мм. И, напротив, если установить на кронштейн вентилятор стандартной толщины или 3,5″ жесткий диск, то центральному процессору придется ограничиться пассивным радиатором высотой не более 37 мм — такое испытание выдержат только самые холодные чипы с TDP порядка 10 Вт.

SilverStone Milo ML06-E

Еще два посадочных места для двух 80-миллиметровых вентиляторов находятся на левой боковой стенке. Их основная задача — помочь охлаждению графического ускорителя, но в случае его отсутствия их работа сможет немого улучшить температурные показатели центрального процессора.

SilverStone Milo ML06-E

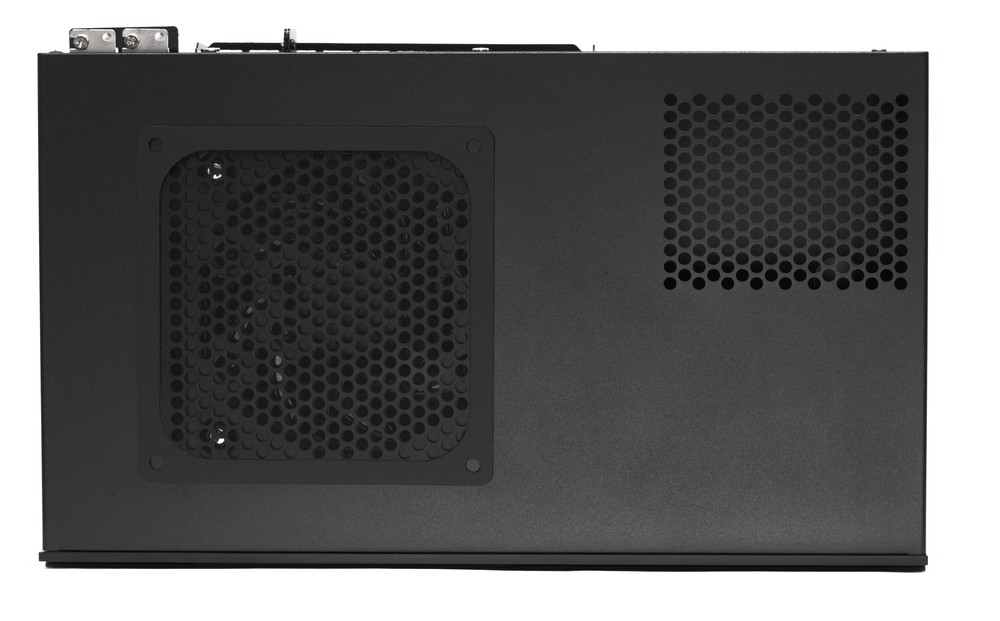

В комплекте поставки идет один быстросъемный пылевой фильтр из мелкой синтетической сетки. Он заключен в гибкую магнитную рамку, благодаря чему не нуждается в дополнительной фиксации. Устанавливается фильтр на внешнюю сторону верхней стенки над комплектным 120-миллиметровым вентилятором. При этом отверстия для вентилятора блока питания остаются неприкрытыми, через них пыль все равно сможет беспрепятственно попадать в корпус.

Сборка системного блока

Процесс сборки начинается с демонтажа верхней стенки корпуса. Фиксируется она тремя винтами под крестовую отвертку. Сразу отметим, что в данном корпусе вообще не используются ни винты с накатной головкой, ни какие-либо системы безвинтового крепления. Верхняя крышка заводится на свое место по направляющим, процесс снятия и установки всегда проходит гладко и без нареканий.

SilverStone Milo ML06-E

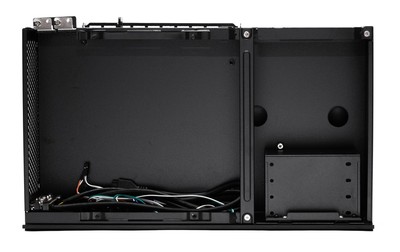

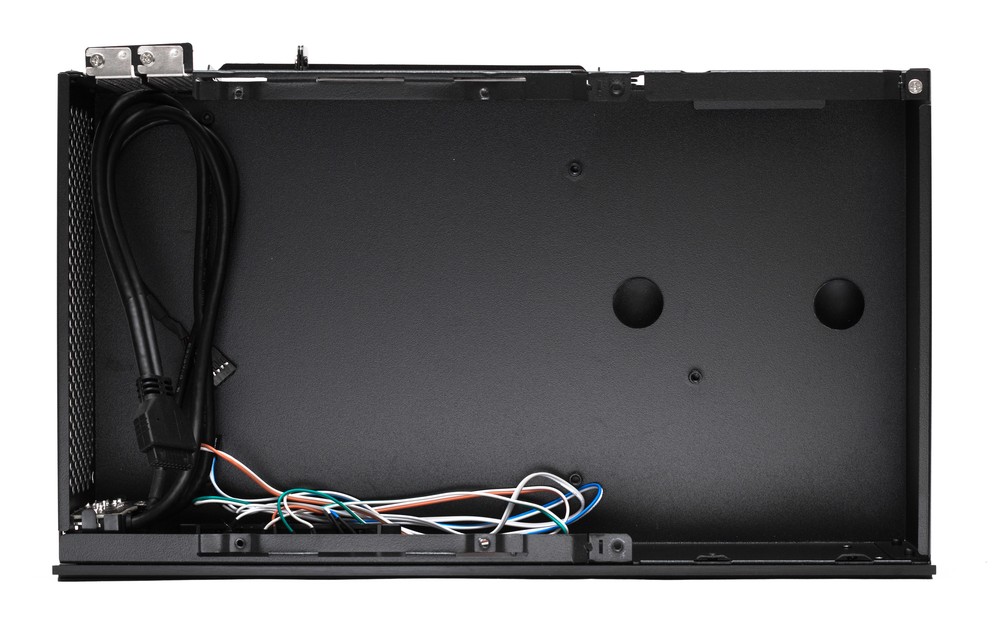

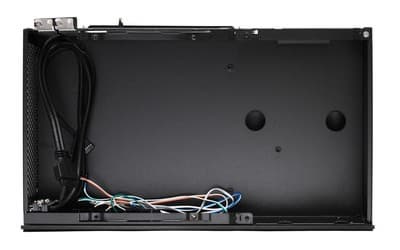

Далее, перед монтажом системной платы необходимо убрать из корпуса поперечное ребро жесткости и многофункциональный адаптер с закрепленным на нем вентилятором. Фиксируются они двумя и четырьмя винтами соответственно. После этого в корпусе остается только корзина на 4 накопителя ноутбучного формата, она фиксируется еще тремя винтами — одним к нижней стенке и двумя к передней.

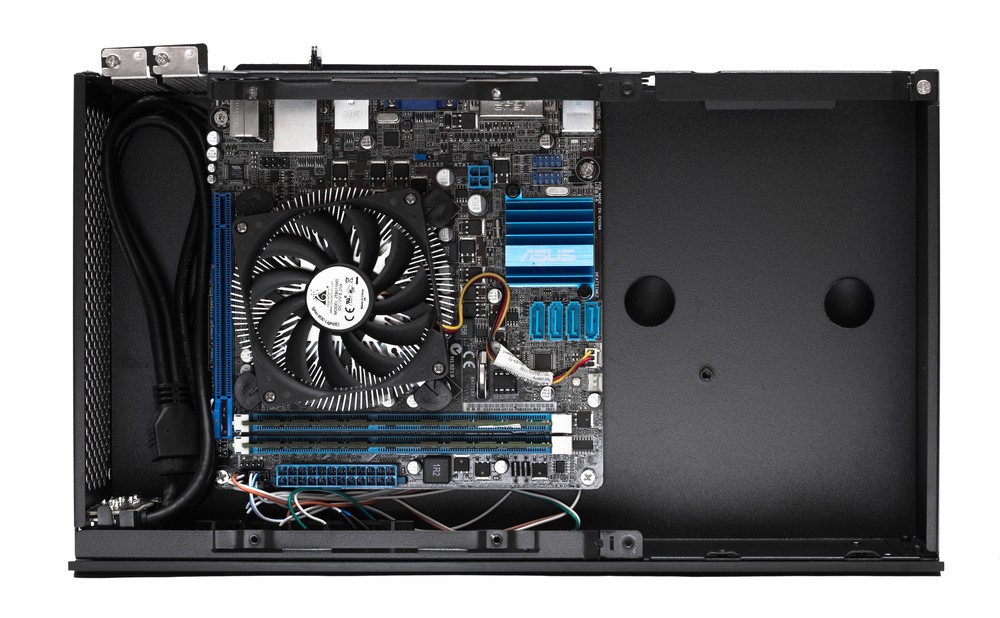

Заглушка для задних портов ввода/вывода в корпусе традиционно отсутствует, а заглушки для плат расширения являются съемными и фиксируются одним винтом каждая. Все стойки, необходимые для установки системной платы формата Mini-ITX, проставлены заранее. Фиксируется плата четырьмя винтами под крестовую отвертку.

SilverStone Milo ML06-E

Внешние разъемы корпуса подключаются экранированными кабелями с монолитными коннекторами, для аудио предусмотрено только подключение HD Audio, порты USB 3.0 подключаются монолитной колодкой к внутреннему разъему системной платы. Провода от кнопок управления и светодиодной индикации представлены традиционной россыпью.

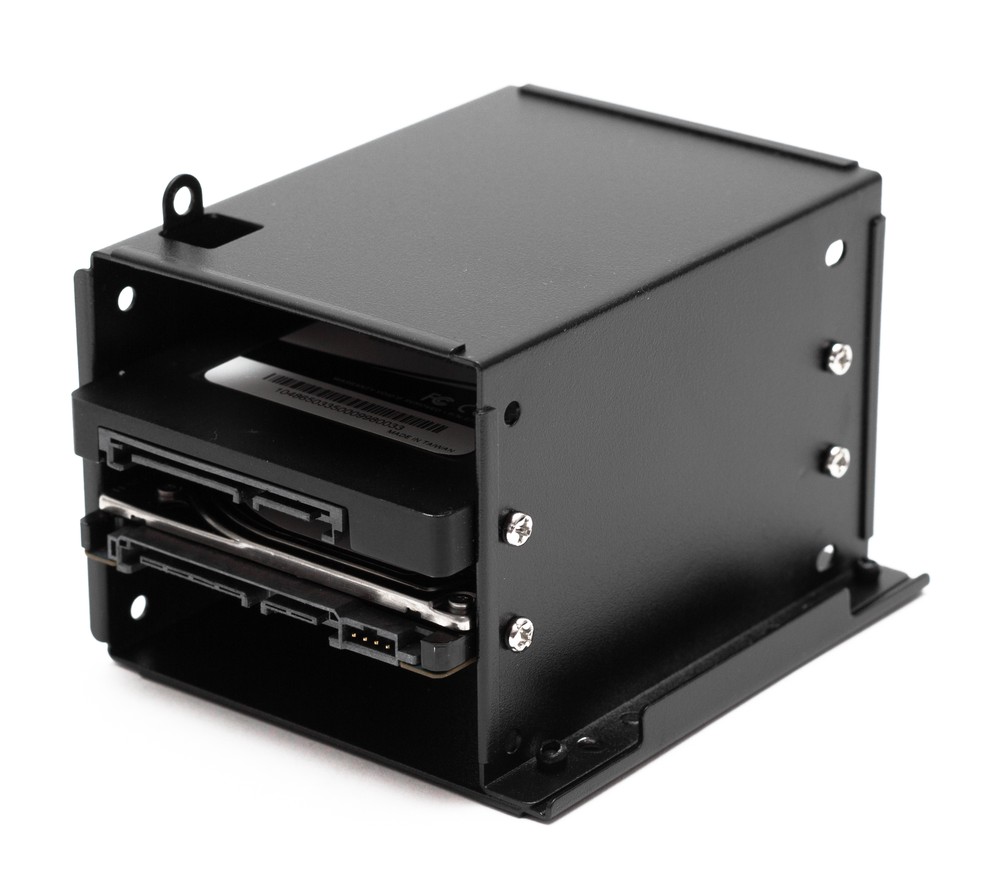

Шпиндельные или твердотельные накопители ноутбучного формата крепятся к съемной стальной корзине четырьмя винтами каждый. Расстояние между дисками в итоге оказывается минимальным, поэтому при использовании трех и более дисков, скорее всего, потребуется использовать специализированные, более тонкие SATA-кабели с низкопрофильными коннекторами и разветвители питания (например, фирменные SilverStone CP06-E и CP11 или их аналоги).

SilverStone Milo ML06-E

Блок питания заводится в корпус через верхнюю стенку и кладется на две резиновые полусферы, служащие для него неплохим амортизатором. Крепится блок питания на четыре винта к задней стенке корпуса. Свободного места для укладки кабелей в корпусе практически нет, поэтому крайне желательно использовать БП с проводами минимальной длины и возможностью отстегнуть невостребованные линии питания. Напомним, что SilverStone Milo ML06-E предусматривает установку только блоков питания SFX стандартной глубины — не более 100 мм.

SilverStone Milo ML06-E

Многофункциональный адаптер из комплекта поставки можно использовать не только как основание для установки вентилятора, но и как кронштейн для установки оптического привода с щелевой загрузкой, двух дополнительных дисков формата 2,5″ или одного полноразмерного HDD на выбор. Для каждого из возможных вариантов есть свои монтажные отверстия, каждое устройство крепится четырьмя винтами подходящего диаметра. При желании, данный адаптер можно вообще не устанавливать, увеличив тем самым высоту процессорного кулера до максимально возможных 70 мм.

Обратите внимание, что в полной галерее фотографий данного корпуса представлены дополнительные изображения пошагового процесса сборки ПК. Ссылка на галерею традиционно располагается под первой фотографией в самом начале статьи.

SilverStone Milo ML06-E

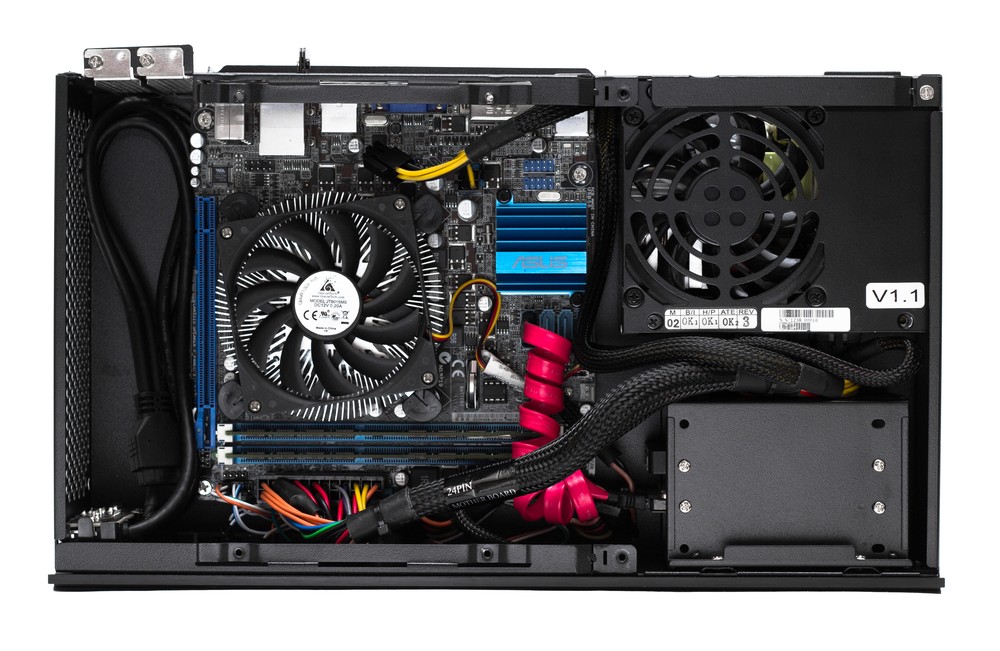

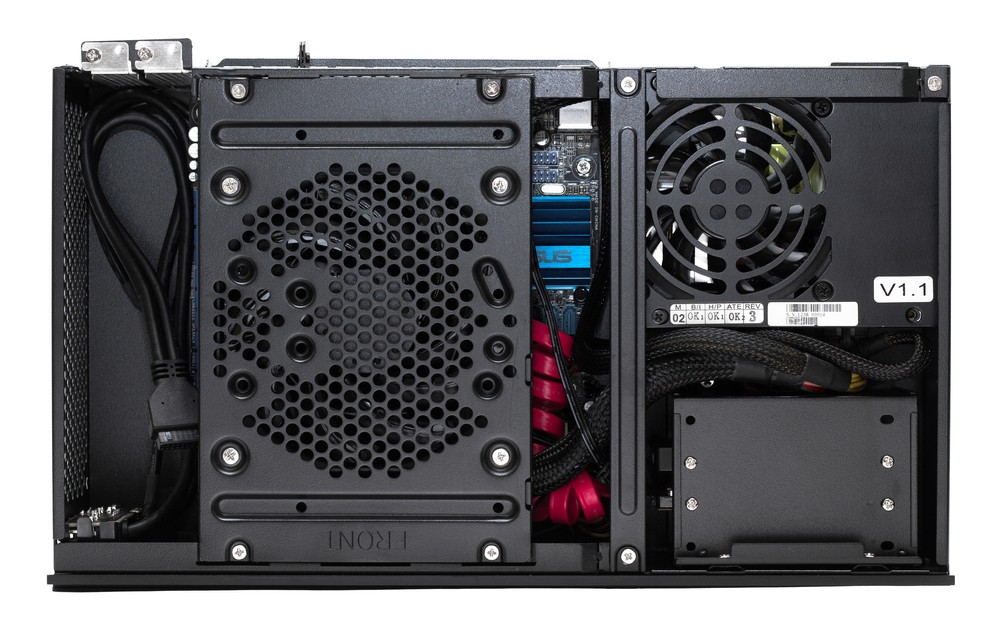

В целом сборка ПК в корпусе Milo ML06-E проходит без особых осложнений, несмотря на его небольшие габариты. Винтов нужно отвинтить и завернуть много, но это характерная черта практически всех компактных корпусов компании SilverStone. Дабы максимально упростить процесс сборки, рекомендуется использовать отвертку с магнитным наконечником и съемную колодку для подключения кнопок и индикаторов с передней панели — такие «переходники» поставляются с большинством современных системных плат.

Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентилятора использовался автономный управляемый преобразователь.

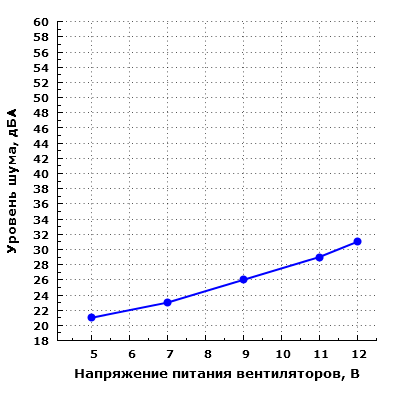

Уровень шума корпуса

Уровень шума системы охлаждения корпуса изменяется в не слишком широких пределах от 21 до 31 дБА, в таких же пределах изменяется и ее производительность. При питании вентилятора напряжением 5 В шум находится на очень низком уровне даже при расположении микрофона в ближнем поле. Однако с ростом напряжения питания уровень шума повышается. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от очень низкого (23 дБА) до пониженного (29 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток. Впрочем, даже при питании вентилятора номинальным напряжением 12 В уровень шума системы охлаждения лишь приближается к среднетипичным значениям, которые вполне приемлемы для дневного времени суток.

Таким образом, можно считать, что акустическая эргономика корпуса находится на хорошем уровне, а при питании вентилятора напряжением 7 вольт и ниже шум находится на действительно низком уровне.

Тестирование эффективности системы вентиляции корпуса

Данный этап исследования представляет собой тестирование с помощью программных средств, нагружающих различные подсистемы компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение. Таким образом можно оценить возможности и производительность системы охлаждения корпуса.

В конфигурацию тестового стенда входили следующие комплектующие:

  • Материнская плата Asus P8H61-I LX
  • Процессор Intel Celeron G540
  • Процессорный кулер Glacialtech Igloo i630 Light
  • Жесткий диск Seagate ST9640320AS
  • Оперативная память Kingston KVR1333D3N9 (2 планки)

Эта конфигурация является унифицированной для тестирования всех малогабаритных корпусов, поэтому в нее входит 2,5″ жесткий диск и процессорный кулер с высотой, близкой к минимальной. Поскольку в рассматриваемом корпусе невозможна установка тестового графического ускорителя Radeon HD 5750, используется интегрированная в процессор графика.

Температура в помещении во время всех тестов остается неизменной и составляет 24 градуса. Замеры температуры производились программой SpeedFan в следующих режимах:

  • Idle — режим простоя: работа операционной системы Windows 7 Домашная Расширенная со включенным антивирусом MS Essentials и фоновыми процессами в течение 1 часа.
  • Video (CPU) и Video (DXVA) — просмотр ролика Full HD (BDRemux) с помощью плеера VLC 2.0 с выключенным и включенным аппаратным декодером в течение 1 часа.
  • LinPack — нагрузка центрального процессора расчетами в программе-бенчмарке Intel в течение 1 часа; данный софт славится тем, что создает нетипично высокую нагрузку на CPU, прогревая его до максимального уровня.
  • FurMark — нагрузка графического ускорителя и, в меньшей степени, центрального процессора в специализированном бенчмарке в течение 1 часа.
  • FurMark+LinPack — одновременный запуск обоих бенчмарков и их прогон в течение 1 часа; здесь нагрузка на компоненты ПК должна быть максимальной.

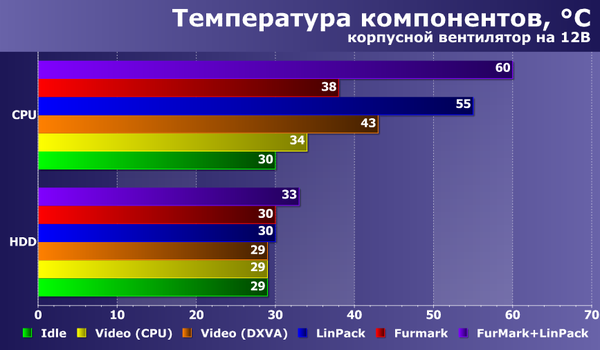

Результаты тестов представлены на диаграмме:

Проведенное тестирование показало, что система охлаждения корпуса в варианте с использованием комплектного вентилятора работает весьма эффективно, температура всех компонентов остается в безопасных пределах во всех сценариях использования.

Заметим, что в протестированном нами ранее Milo ML05 корпусной вентилятор отсутствовал, что приводило к увеличению температуры CPU и HDD примерно на 10 градусов в самых нагруженных режимах.

Позиционирование и выводы

Модель SilverStone Milo ML06-E позиционируется как основа для построения компактного и стильного HTPC, и с этой задачей корпус вполне успешно справляется. Пропорции и габариты ML06-E позволяют ему занять одну из ниш под игровую консоль или проигрыватель/усилитель в телевизионной тумбе, а строгая лицевая панель из матового черного алюминия придает дороговизны и не привлекает к себе излишнего внимания.

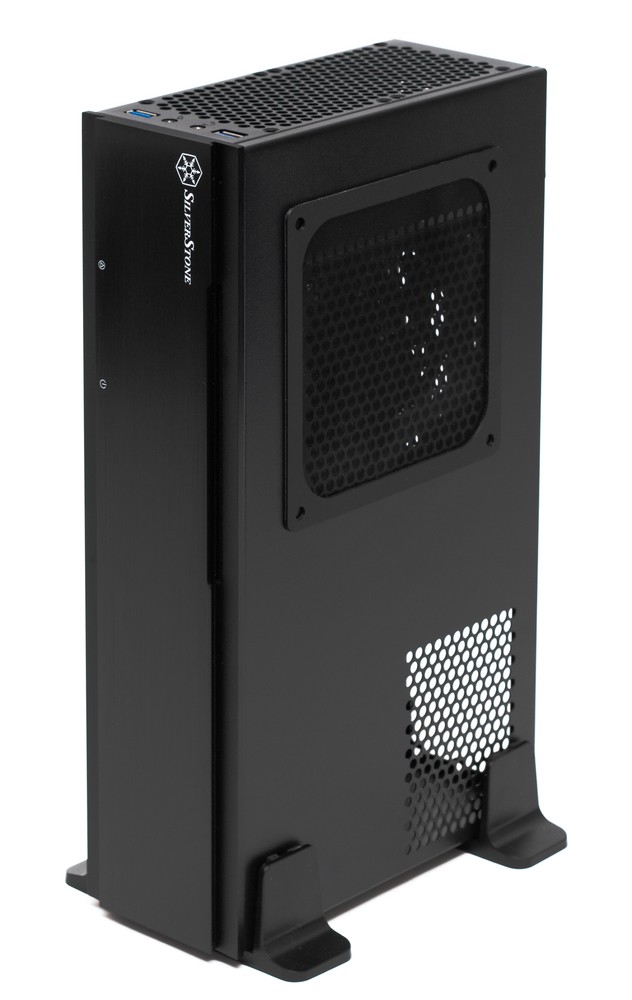

Наличие в комплекте вентилятора и ножек для вертикальной установки также можно отнести к достоинствам устройства. И хотя вертикальный режим работы для этого корпуса явно не приоритетный, но для установки на рабочем столе, а не в гостиной у телевизора такой вариант может оказаться удобнее и позволит сэкономить еще немного места.

Изменения в шасси, позволяющие установить двухслотовую плату расширения при неизменных габаритах, корпус точно не испортили, но, положа руку на сердце, реальную пользу от них получить удастся в очень редких случаях. Возможность установить именно две карты расширения в таком компактном корпусе действительно была бы кстати, но платы Mini-ITX предусматривают только один традиционный слот PCI-E — больше может быть лишь на microATX-платах, которые сюда никак не поставить.

В двухслотовом исполнении обычно делают видеокарты, но тут вступают в силу жесткие ограничения на длину и высоту платы — с такими габаритами можно рассчитывать только на графические ускорители начального уровня, с которыми уже почти на равных конкурирует встроенная графика Intel. А в вопросах аппаратного ускорения видео она порой даже превосходит дискретные решения AMD и Nvidia.

Вот и получается, что формально возможность установки «толстой» платы расширения присутствует, но по факту остается лишь красивой фразой для привлечения внимания покупателя.


Корпус SilverStone Milo ML06-E предоставлен на тестирование производителем
