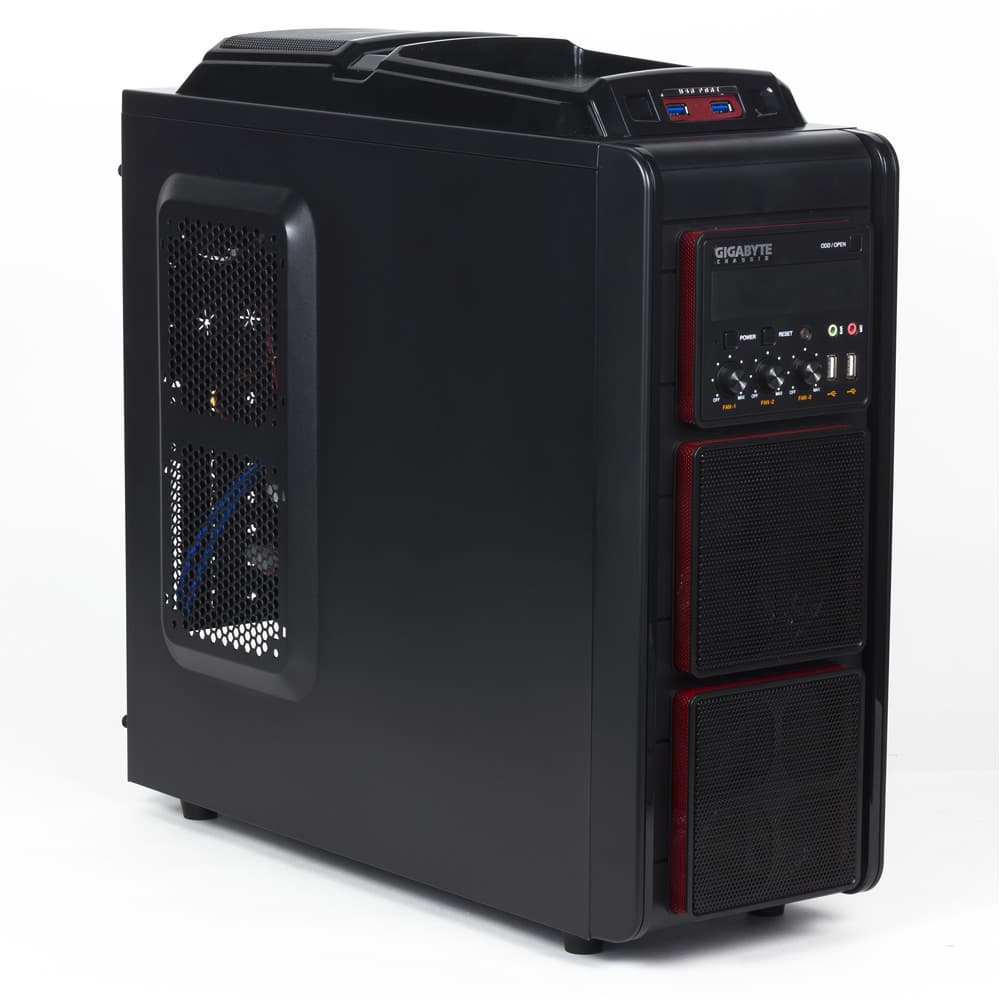

Корпус Gigabyte GZ-G3 Plus



Корпус Gigabyte GZ-G3 Plus

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

Корпуса для компании Gigabyte не являются приоритетным направлением, однако и эта продукция отнюдь не обойдена вниманием фирмы. Правда, в нашей лаборатории до сих пор побывали лишь два образца из разных серий: один совсем бюджетный — GZ-G1, второй несколько более дорогой, но мало отличающийся в плане оснащенности — Sumo Alfa. Сейчас к нам попал еще один представитель серии GZ-G — модель Gigabyte GZ-G3 Plus, достаточно новая и потому еще не успевшая попасть на страницы русскоязычного раздела официального сайта. Особенности других моделей серии кратко упоминались нами в обзоре GZ-G1, поэтому посмотрим, что предлагает производитель в качестве развития линейки.

Серию GZ-G производитель называет игровой, однако входящие в нее модели нужно отнести к бюджетным. Напомним, что модели без индекса «Plus» имеют всего два порта USB, причем версии 2.0, а «плюс» добавляет еще два порта USB 3.0. Для GZ-G3 производитель, видимо, решил обойтись без «двухпортовой» версии: на сайте есть упоминание только о модели GZ-G3 Plus.

Упаковка общая для ряда корпусов серии (есть только маркировка «GZ-G Plus Series» — на конкретную модель указывает лишь наклейка) и вполне соответствует невысокой цене изделий: дешевый картон с примитивным одноцветным оформлением. Коробка легкая, всего 6,75 кг, ее вполне можно нести одной рукой, взявшись за прорезь сбоку.

Упаковка

Сам корпус хоть и тяжелее, чем GZ-G1, но на каких-то полкилограмма: его вес 5,77 кг, и с учетом дополнительных элементов в оформлении надеяться на более толстую сталь не приходится. Цвет, как и во всей серии, только черный, с добавлением серебристого (логотип) и красно-коричневого (некоторые детали лицевой панели и блока портов USB 3.0). Лопасти фронтальных вентиляторов уже не салатовые, а черные.

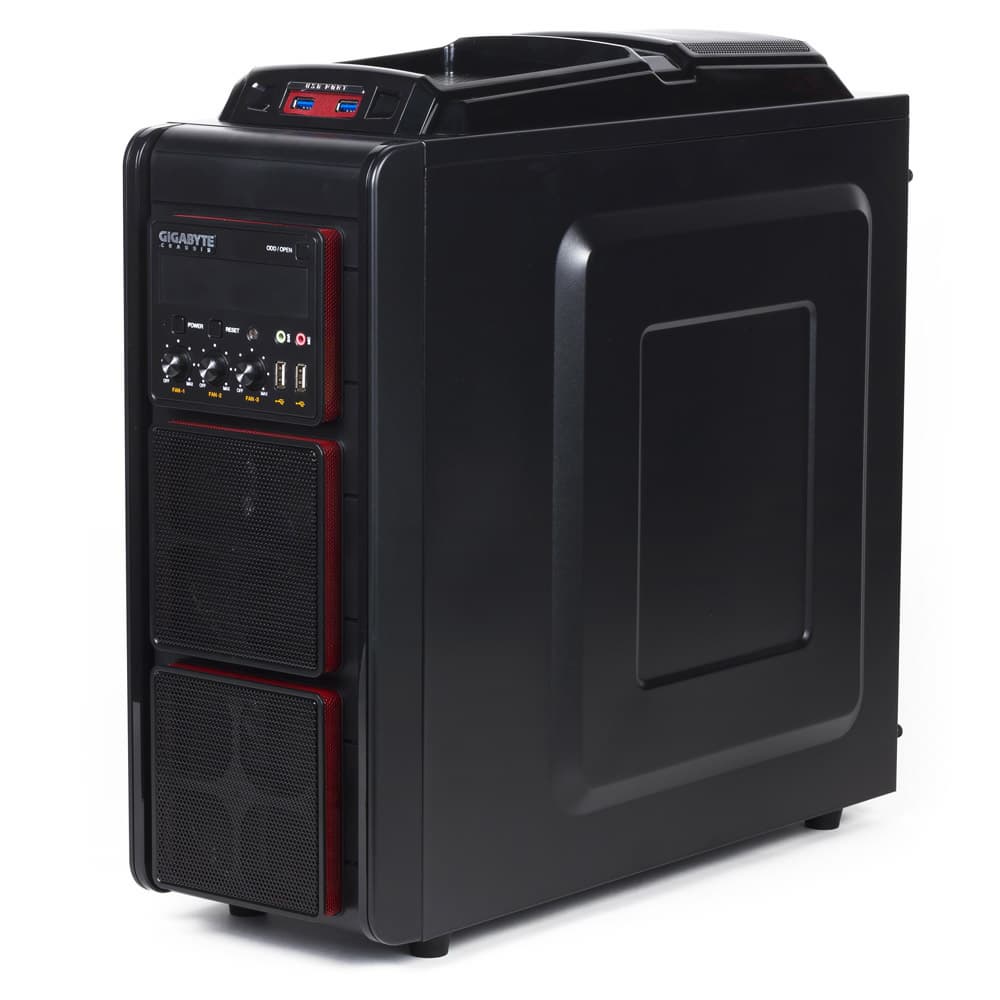

Варианты Plus отличает наличие пластмассовой накладки на верхней плоскости шасси, в которой расположен дополнительный вентилятор (в данном случае как раз с лопастями салатового цвета) и порты USB 3.0. Значительную часть накладки занимает прямогуольная ниша-«корытце», в которую можно положить разные устройства, подключаемые с помощью удлинителей к портам USB. Размер ниши вполне позволит разместить в ней даже приличного размера фотоаппарат, а заметной высоты бортики уменьшат риск случайно смахнуть его.

Металлические боковые крышки матовые, на лицевой панели матовый пластик сочетается с глянцевыми вертикальными полосами по бокам. А вот накладка на верхней панели почти целиком глянцевая, но это не то место, к которому часто прикасаются пальцами, поэтому можно надеяться, что аккуратный вид сохранится надолго.

Лицевая панель сложной формы: в дополнение к узким декоративным вертикальным выступам по бокам есть три элемента в виде прямоугольников со скругленными углами, выступающие из плоскости панели на 12 мм. Их боковины закрыты металлической сеткой, окрашенной в красно-коричневый цвет. Верхний элемент содержит панель управления и окно для 3,5-дюймовых устройств с выходом на переднюю панель, закрытое пластиковой заглушкой. Два нижних, квадратных, закрывают фронтальные вентиляторы, и потому спереди закрыты декоративной металлической решеткой, на этот раз черной.

Комплектация

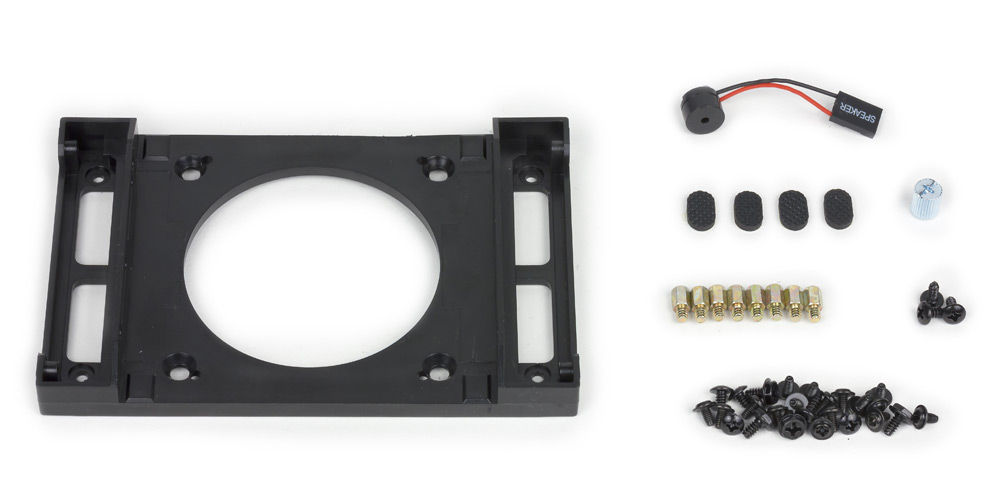

В комплекте есть лишь горстка крепежа, «пищалка» для системной платы и пластмассовый кронштейн для накопителей, назначение которого поясним ниже. Руководства пользователя вновь нет, хотя оно могло бы пригодиться для уточнения назначения того же кронштейна.

Компоновка

Как и другие корпуса серии, Gigabyte GZ-G3 Plus — однообъемный miditower с нижним расположением блока питания. Поставляется без БП, варианты комплектации источником питания не упомянуты, хотя компания выпускает немало моделей компьютерных блоков питания, среди которых, правда, нет бюджетных, подходящих по цене недорогим корпусам.

Имеются по одному слоту для 5,25- и 3,5-дюймовых устройств с выходом на переднюю панель. Собственно, и то, и другое можно отнести к редкостям: для пятидюймовых устройств выходов на переднюю панель обычно бывает больше, хотя редко кто ставит два и более оптических накопителя, а выводить наружу 3,5-дюймовые устройства многие производители считают неактуальным, что не вполне соответствует действительности: конечно, флоппи-дисководы давно ушли в историю (хотя бухгалтерам порой еще приходится отсылать отчеты на дискетах), но есть и другие устройства этого формата — например, картоводы.

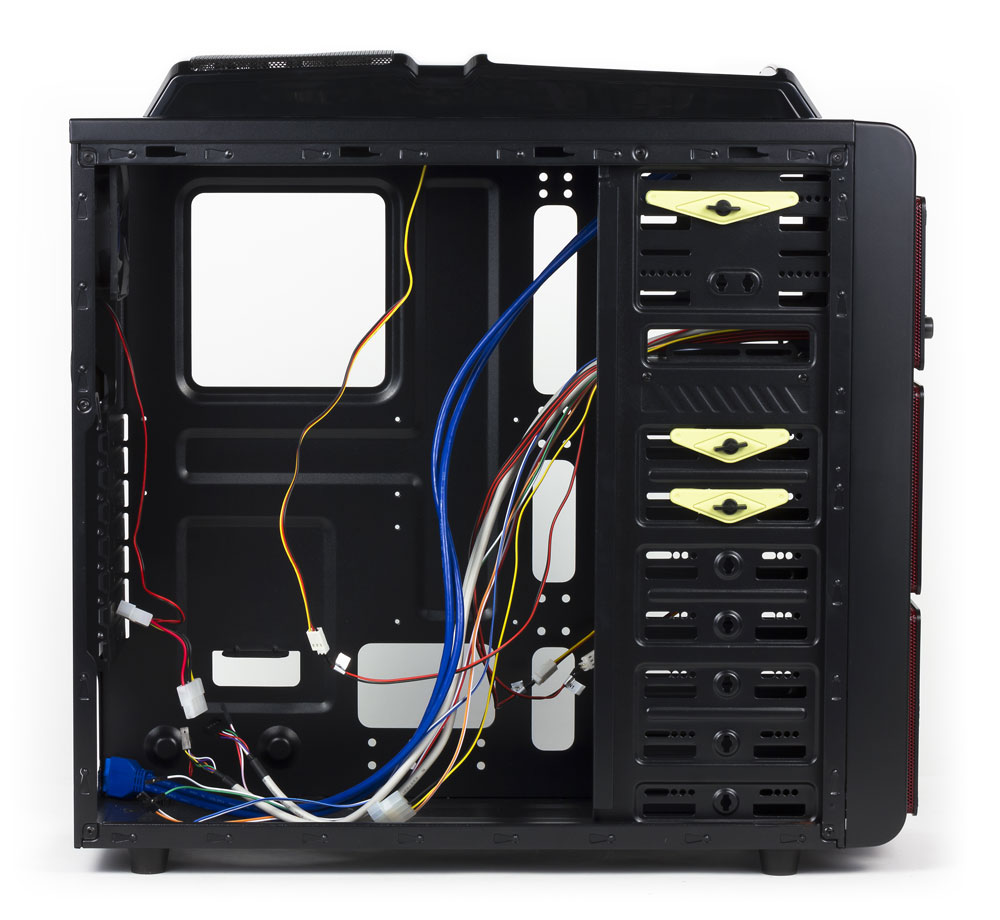

Вид изнутри слева

Крышка пятидюймового отсека также откидная, но сделана оригинальнее, чем в GZ-G1: она закрывает только выдвижной лоток ODD, а кнопка выброса выведена на панель управления (изнутри есть толкатель, как раз и попадающий на встроенную в накопитель кнопку Eject). Сам пятидюймовый накопитель с двух сторон крепится безвинтовыми фиксаторами.

Для установки 3,5-дюймового устройства с выходом на переднюю панель его сначала нужно закрепить винтами на пластиковом переходнике. Сам переходник в отсеке крепится саморезами из комплекта.

Корзина для установки HDD расположена продольно, для двух дисков также есть штатные безвинтовые фиксаторы с обеих сторон, а остальные нужно крепить винтами. И вновь в спецификации на сайте говорится о шести посадочных местах, хотя только в корзине их семь. Еще один накопитель можно разместить в нижней части отсека для ODD, также закрепляя винтами, а если не используется 3,5” устройство, то на его переходник вполне нормально устанавливается и девятый HDD, на этот раз 2,5-дюймовый.

В корпус можно устанавливать материнские платы формата ATX, а также все более компактные варианты. Выбор видеокарт будет ограничен моделями длиной до 299 мм, включая разъем дополнительного питания.

Конструкция

Размеры корпуса 472×199×490 мм (В×Ш×Г), включая выступающие элементы, вес 5,77 кг.

Производитель не скрывает, что шасси и боковые стенки изготовлены из стали толщиной всего 0,6 мм. Из-за этого жесткость корпуса оставляет желать лучшего, но конструкция такова, что боковые стенки не перекашиваются при установке, а основание системной платы не прогибается при легком нажатии, что мы не раз видели у корпусов с такой же толщиной металла. Верхняя пластиковая накладка, закрепленная саморезами, тоже вносит свой вклад в общую жесткость корпуса.

Ножки изготовлены из твердой пластмассы, их амортизирующая способность минимальна.

Об особенностях лицевой панель мы рассказали выше.

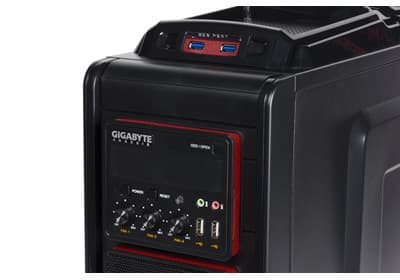

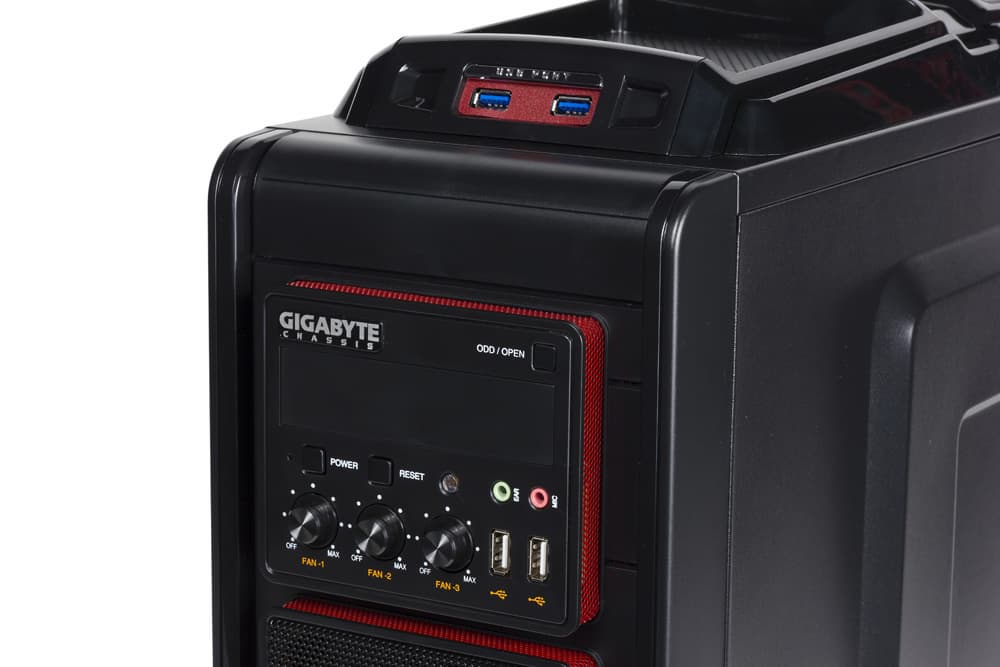

Основная часть внешних разъемов и все органы управления расположены в верхней трети лицевой панели двумя рядами. В верхнем ряду, слева направо: кнопка Power с зеленым светодиодным индикатором включения, кнопка Reset (такая же по форме и размеру, как Power, поэтому перепутать их вполне можно), желтый индикатор активности HDD и два аудиоразъема.

Нижний ряд: слева три одинаковых регулятора скорости вращения вентиляторов с выключателями, справа пара портов USB 2.0, ориентированных вертикально, что позволит одновременно подключать широкие устройства.

Панель управления

Оба порта USB 3.0 размещены в скошенной передней части накладки на верхней панели шасси. Ориентированы они горизонтально, но расстояние между ними большое, около 17 мм, так что и здесь проблем с подключением широких устройств не будет.

Такое размещение органов управления и разъемов будет удобно и при настольной, и при напольной установке компьютера.

Система вентиляции

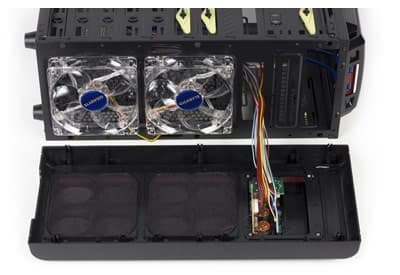

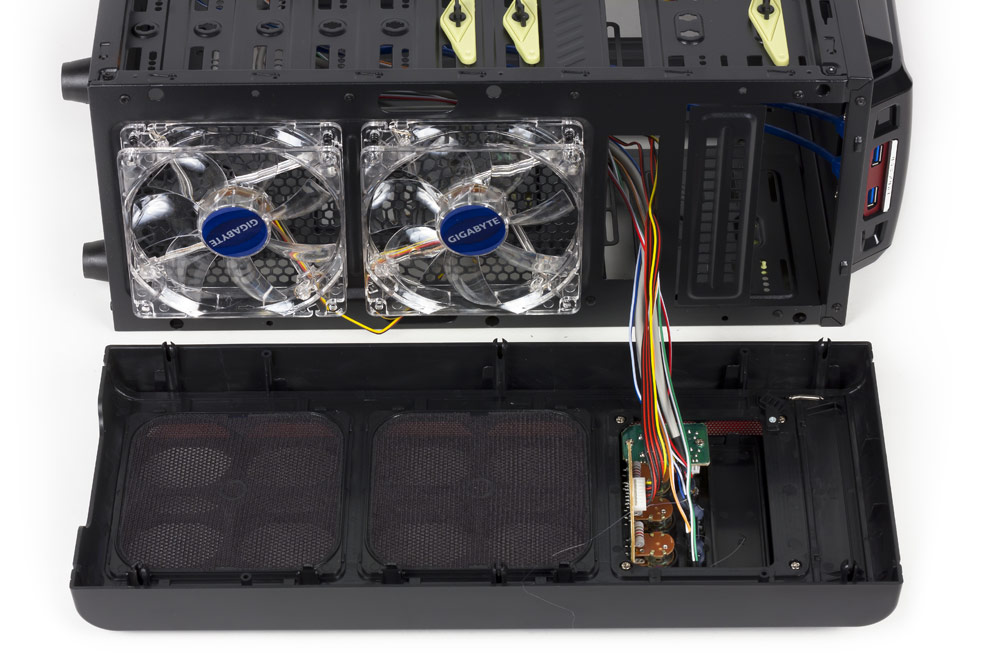

В штатную комплектацию корпуса входят четыре вентилятора. Два 120-миллиметровых фронтальных подают воздух в корзину для HDD и имеют неотключаемую красную подсветку (отметим: снаружи она не кажется слишком уж яркой). Верхний вентилятор вытягивает воздух из зоны расположения процессора; размер также 120 мм, но уже без подсветки.

Фронтальные вениляторы

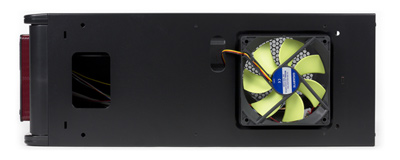

Эти три вентилятора имеют стандартные 3-контактные коннекторы, которые можно подключать к разъемам системной платы. Но есть и три индивидуальных регулятора, выведенные на лицевую панель. Это обычные резисторы, позволяющие менять напряжения на вентиляторах в пределах 5–11,5 В, а также вовсе выключить любой из них. Естественно, при регулировке меняется и яркость подсветки, а при отключении вентилятора отключается и она. Все три регулятора подключаются к блоку питания одним разъемом Molex (male).

Верхний венилятор

Четвертый вентилятор, вытяжной 80-миллиметровый, расположен на задней стенке шасси. Он подключается только к источнику питания разъемом Molex (male+female).

Есть возможность установки двух дополнительных 120-миллиметровых вентиляторов на левой боковой стенке, но крепежных саморезов для них в комплекте нет. Чтобы они не мешали установке габаритного процессорного кулера, в самой стенке имеется штампованный выступ, который заодно немного повысил ее жесткость.

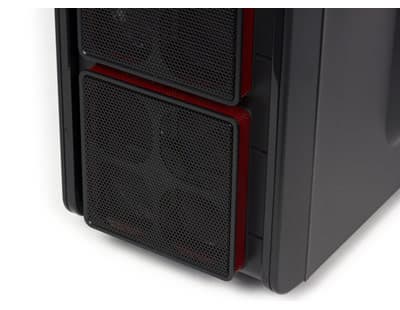

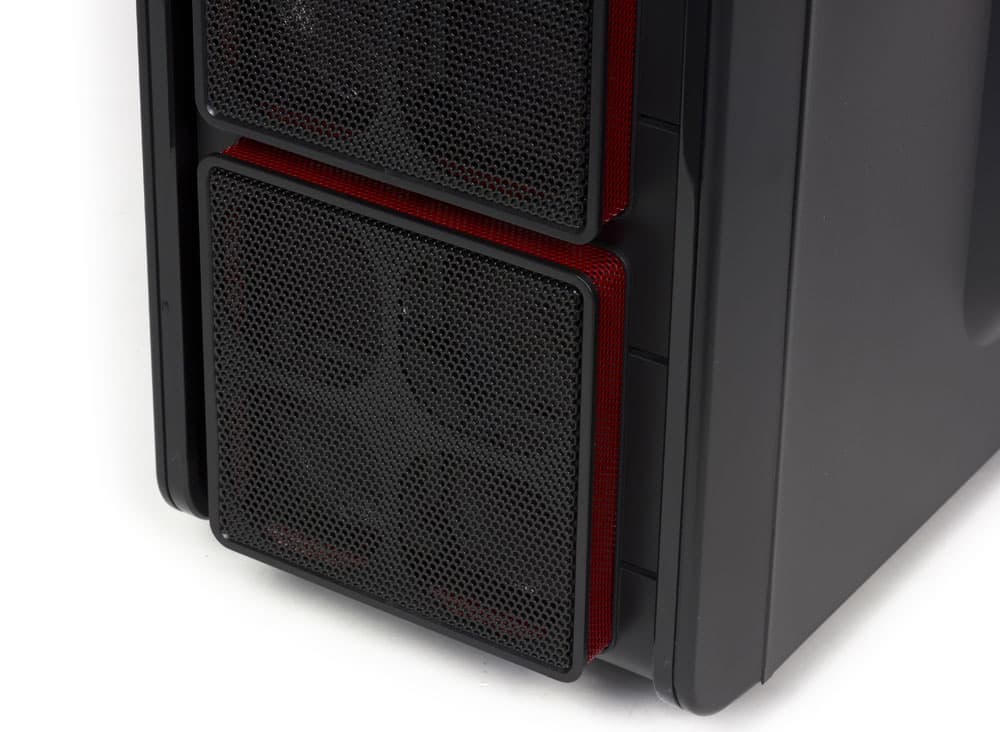

Фильтры есть только для фронтальных вентиляторов. Они сделаны в виде пластмассовых рамок с мелкой капроновой сеткой, закрепленных на лицевой панели, поэтому для их извлечения при обслуживании придется снимать эту панель. Однако при установленной панели фильтры достаточно плотно прилегают к рамкам вентиляторов, практически не оставляя лазеек для неочищенного воздуха.

Лицевая панель

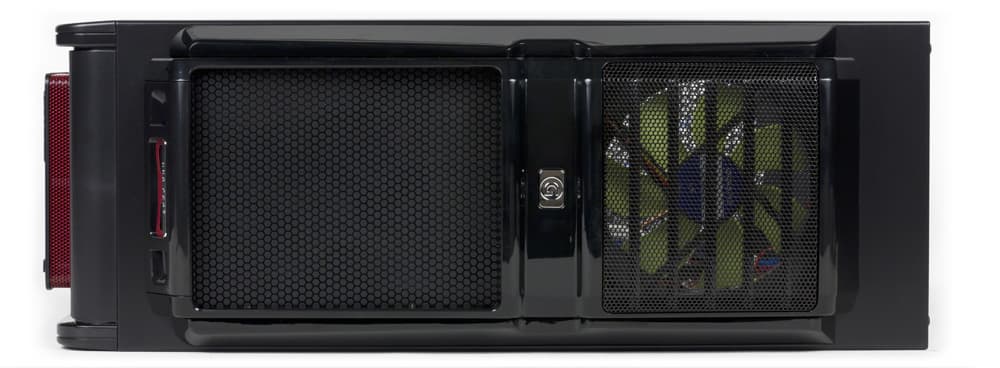

Верхний вентилятор фильтра не имеет; видимо, производитель решил, что его роль вполне может сыграть декоративная металлическая решетка — очень сомневаемся в эффективности такого решения.

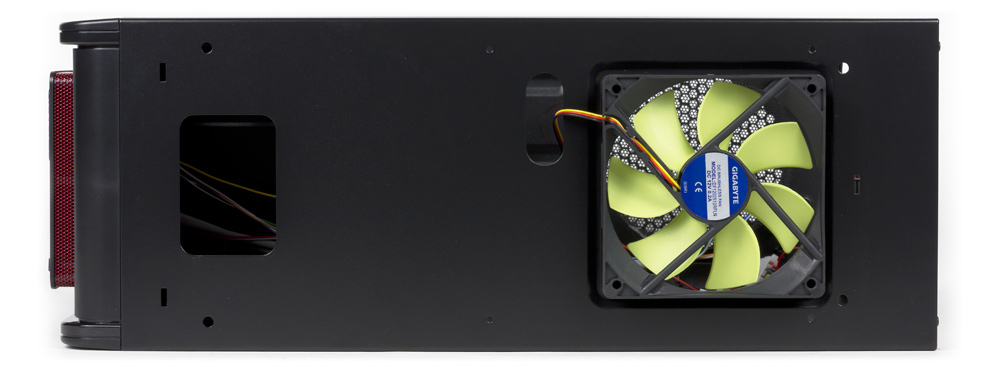

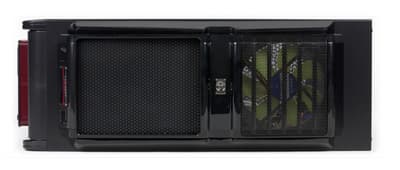

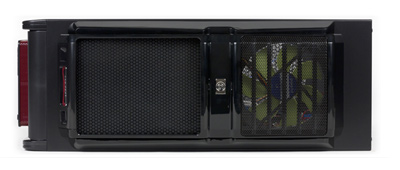

Вид сверху

Нет фильтра и для дополнительных вентиляторов на левой боковой стенке.

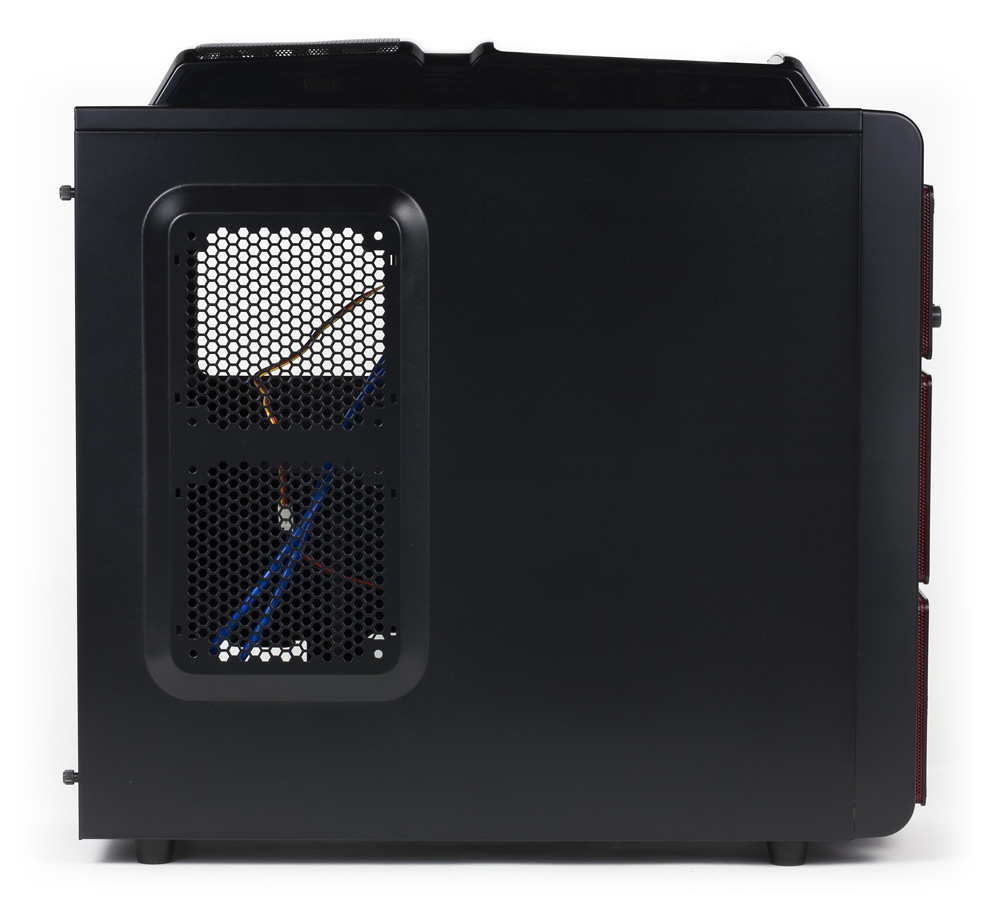

Вид слева

Зато не забыт фильтр из мелкоячеистой пластиковой сетки на днище шасси в месте установки блока питания. Правда, обслуживать его будет непросто: он приклеен, поэтому придется основательно потрудиться, снимая не только боковую стенку, но и БП.

Есть и дополнительная перфорированная область на задней стенке шасси, рядом с прорезями для плат расширения, а также три отверстия для системы жидкостного охлаждения, закрытые резиновыми заглушками.

Таким образом, в плане вентиляции существенных отличий от предыдущих моделей серии корпус GZ-G3 Plus не имеет.

Сборка системного блока

И здесь каких-то отличий немного. Боковые стенки крепятся системой пазов и гребенок, которая удерживает их крепко, а выступов для захвата на торцах нет, и приходится браться за выпуклые части стенок, что не слишком удобно. Фиксируются стенки парами винтов с накатными головками.

Вид справа

Подложка системной платы имеет вырез для установки-снятия процессорного кулера без демонтажа самой платы. Есть четыре отверстия разного размера для прокладки проводов за подложкой — без резиновых вставок, но с завальцованными краями. Для фиксации пучков кабелей стяжками предусмотрены пары небольших отверстий, однако самих стяжек в комплекте нет. Чтобы эти кабели не мешали установке правой стенки, в ней сделан штампованный выступ.

Лицевая панель закреплена шестью круглыми пластиковыми защелками. Провода кнопок, разъемов и индикаторов несколько мешают ее снятию.

Блок питания крепится винтами к задней стенке шасси. Ставить его можно вентилятором вверх или вниз, причем как до, так и после установки материнской платы. Снизу есть небольшие опоры, на которые для амортизации можно приклеить имеющиеся в комплекте резиновые накладки.

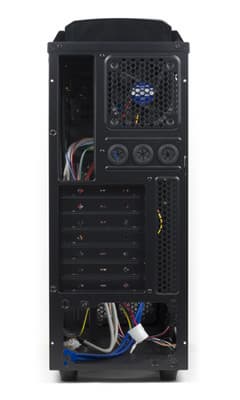

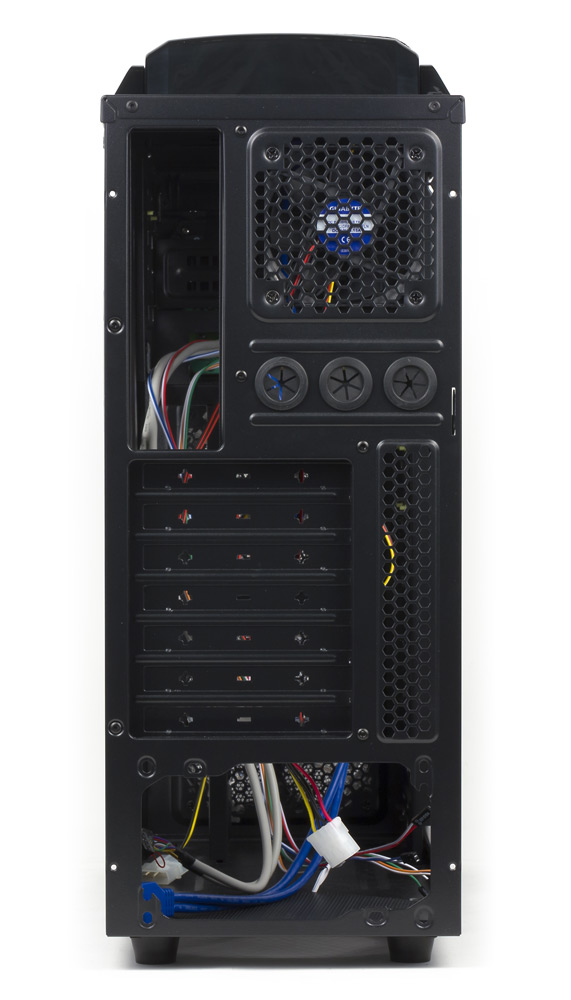

Вид сзади

Стойки для крепления системной платы сборщик должен установить сам; и вновь их оказалось восемь, хотя для плат ATX потребуется девять. Правда, не забыт переходник для закручивания этих стоек с помощью отвертки.

Хотя металл подложки тонкий, она мало прогибается при нажиме, поскольку в ней есть штамповка, повышающая жесткость. Заглушка в отверстии для портов ввода-вывода материнской платы отсутствует, а в прорезях для плат расширения заглушки нужно выламывать.

Как уже говорилось, в комплекте есть три пары фиксаторов, которыми можно с двух сторон закреплять оптический накопитель и жесткие диски. Они, кстати, разные: фиксаторы для ODD немного длиннее, ими не закрепишь HDD. Сама фиксация слабовата — конечно, устройство не вывалится, но будет заметно болтаться, и многие сборщики предпочтут использовать обычные винты, а вот с этим есть проблема: комплектных винтов очень мало.

Поскольку внешняя декоративная шторка пятидюмового отсека узкая, для установки накопителя придется снимать лицевую панель. Собственно, особого труда это не составляет.

При установке 3,5-дюймового устройства с выходом на переднюю панель надо не только установить его на кронштнейн, но и выломать заглушку в передней панели шасси. Если такое устройство не используется, на салазки можно установить и 2,5-дюймовый HDD/SSD.

От внешних разъемов корпуса идут экранированные кабели, заканчивающиеся монолитными коннекторами (для звука есть только HD-audio).

Практически все кромки шасси завальцованы или закруглены, чтобы уменьшить риск повреждения рук сборщика.

Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

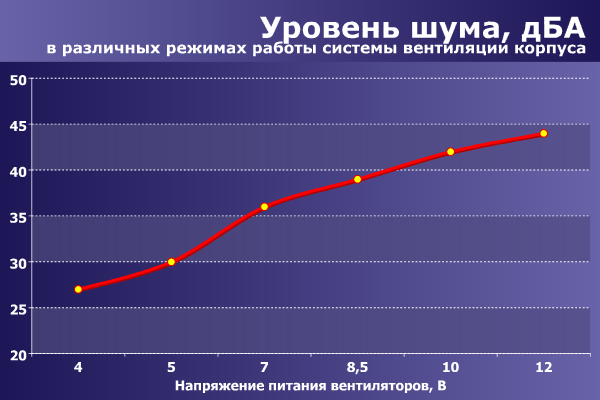

При регулировании напряжения питания всех вентиляторов в диапазоне от 4 до 12 вольт уровень шума изменяется в диапазоне от 27 до 44 дБА при условии настольного расположения корпуса и типичного расстояния от него до пользователя.

Такой шум можно охарактеризовать как находящийся на уровне ниже среднетипичного при минимальном значении питающего напряжения и как весьма высокий при максимальном его значении.

Корпус оснащен трехканальным регулятором скорости вращения вентиляторов, каждый канал которого рассчитан на подключение одного вентилятора. Регуляторы выполнены на основе реостатов (переменных сопротивлений) и позволяют плавно регулировать скорость вращения подключенных вентиляторов. Также у регуляторов имеется возможность полного отключения вентилятора — для этого управляющее колесо нужно повернуть налево до щелчка, который индицирует срабатывание фиксатора.

Задний вентилятор не имеет какого-либо внешнего управления и подключается через стандартный разъем для питания периферийных устройств («молекс») непосредственно к блоку питания.

При подключении регуляторов и заднего вентилятора к источнику питания с напряжением 12 вольт уровень шума изменяется в диапазоне от 31 до 43 дБА при изменении скорости вращения регуляторами от минимальной до максимальной и при измерении уровня шума в ближнем поле от корпуса. Подобный диапазон соответствует изменению шума от среднего до весьма высокого, но при большем удалении корпуса уровень шума снизится.

При подключении регуляторов и заднего вентилятора к источнику питания с напряжением 5 вольт уровень шума изменяется в диапазоне от 23 до 29 дБА при изменении скорости вращения регуляторами от минимальной до максимальной и при измерении уровня шума в ближнем поле от корпуса. Как можно заметить, шум заметно ниже, и теперь его можно охарактеризовать как находящийся на уровне ниже среднетипичного при максимальном положении регуляторов и как низкий при их минимальном положении. Правда, в последнем режиме уже возникают проблемы со стартом вентиляторов.

Расположение корпусаНапольное (слева)Настольное (по центру)Напольное (справа)
Источник шума без корпуса, дБА434543
Источник шума в корпусе, дБА414542
Ослабление шума, дБА201
Источник шума и корпусные вентиляторы (12 В) одновременно, дБА434843
Корпусные вентиляторы (12 В), дБА374437
Приращение шума за счет корпусных вентиляторов, дБА231

В случае напольного расположения при питании всех вентиляторов от 12 вольт уровень шума составляет уже около 37 дБА, то есть он заметно снижается из-за увеличения расстояния до объекта измерения.

Корпус имеет достаточно большую поверхность внешних панелей без вентиляционных отверстий, однако сверху, спереди и слева расположены вентиляционные отверстия большой площади. В результате, с фронта отсутствует какое-либо ослабление шума, возникающего во внутреннем объеме корпуса. А вот при эмуляции напольного размещения со сдвигом от центральной оси регистрируется минимальное ослабление уровня шума, хотя на слух его заметить почти невозможно.

Позиционирование и выводы

Прежде чем делать выводы, предлагаем взглянуть на ценник. Как и у всей серии GZ-G, соотношение цены, оснащенности и качества изготовления у корпуса GZ-G3 Plus оказывается весьма неплохим.

А вот изменения в конструкции (относительно GZ-G1) следует считать лишь косметическими: базовое шасси в серии одно и то же, его расширение для версий «Plus» — тоже, и все отличия свелись лишь к незначительным изменениям в дизайне, в размещении органов управления и в появлении третьего регулятора скорости вентиляторов. Правда, и цена сохранилась на том же уровне (конечно, имеются в виду версии «Plus»), что уже отрадно.

Поэтому баланс плюсов и минусов будет примерно тем же, что и для других корпусов серии.

Внешний вид: скромненько, без излишнего глянца спереди, и о геймерской направленности напоминает в основном подсветка фронтальных вентиляторов. Нас немного смутила красноватая окраска боковых решеток выступов на лицевой панели, но кому-то она может прийтись по вкусу, а остальных утешит тот факт, что при взгляде спереди она практически не видна.

Оснащенность: для бюджетного корпуса вполне нормальная — по паре портов USB 2.0 и 3.0. Напомним, что некоторые гораздо более дорогие корпуса имеют всего одну пару внешних портов.

Количество отсеков для накопителей вполне достаточное для подавляющего большинства возможных конфигураций: один ODD, до восьми 3,5-дюймовых и один 2,5-дюймовый HDD/SSD. К тому же есть возможность поставить 3,5-дюймовое устройство с выходом на лицевую панель — правда, вместо единственного 2,5-дюймового накопителя.

Комплектация: явный эконом-класс — даже крепеж в предельно минимальном количестве. Зато не забыты некоторые мелочи: есть спикер для системной платы, на котором порой экономят в поставках более дорогих корпусов, а уж про амортизирующие наклейки под блок питания и вовсе предпочитает «забыть» большинство производителей.

Конструктив: тонкий металл не помешал конструкторам сделать важные элементы достаточно прочными. Длина видеокарт может быть несколько больше, чем в GZ-G1 — 299 мм вместо 280, однако для игрового корпуса это тоже немного, особенно если учесть, что сюда включается разъем дополнительного питания, а также тот факт, что жесткие диски выступают из корзины миллиметров на 25 (включая разъемы), и в некоторых возможных конфигурациях компьютеров под видеокарты останется еще меньше места.

Система вентиляции: в целом вполне достойная не только для данной ценовой категории, но и для более дорогих корпусов — четыре штатных вентилятора, три из которых управляются раздельными регуляторами. Как обычно, претензии есть только к системе фильтрации: доступ к фронтальным фильтрам простым не назовешь, а нижний и вовсе несъемный. И, конечно, отсутствие фильтров на верхней и левой крышках.


Средняя текущая цена (количество предложений)
Gigabyte GZ-G3 Plus
Н/Д(0)


Корпус Gigabyte GZ-G3 Plus предоставлен производителем
