Мы уже тестировали модели корпусов из серии Define компании Fractal Design: Define R4 и Define R5, а сегодня рассмотрим новинку, представленную весной нынешнего 2015 года — корпус Fractal Design Define S, и его отличия от уже знакомых нам моделей этой серии.

Напомним: серию Define производитель заявляет как «идеальный баланс между тишиной и минималистичностью скандинавского дизайна». Оставив определение «идеальный» на совести маркетологов производителя, поясним лишь прилагательное «скандинавский»: оно относится именно к дизайну, и на упаковке честно написано «Designed in Sweden — Manufactured in China», поскольку в Швеции находится головной офис компании, а производство сосредоточено в Китае.

Попутно скажем немного об информационной поддержке: на сайте компании есть полноценный русскоязычный раздел, информация в котором подается грамотно и подробно, без обилия громких, но неинформативных рекламных фраз. Совсем без них, конечно, не обошлось, причем не всегда они соответствуют действительности, но подобное очень часто встречается в описаниях самой разной продукции любых производителей.

Define S в настоящее время выпускается в двух модификациях: с окном в левой боковой стенке (нам достался именно такой) и без окна, и в единственном варианте цвета — черном. Все поверхности, исключая лишь прозрачное окно в левой стенке, сделаны матовыми, и потому отпечатки рук на них сильно выделяться не будут. Единственной блестящей деталью является кнопка Power, но и то за счет мелкой концентрической насечки, а не глянца.

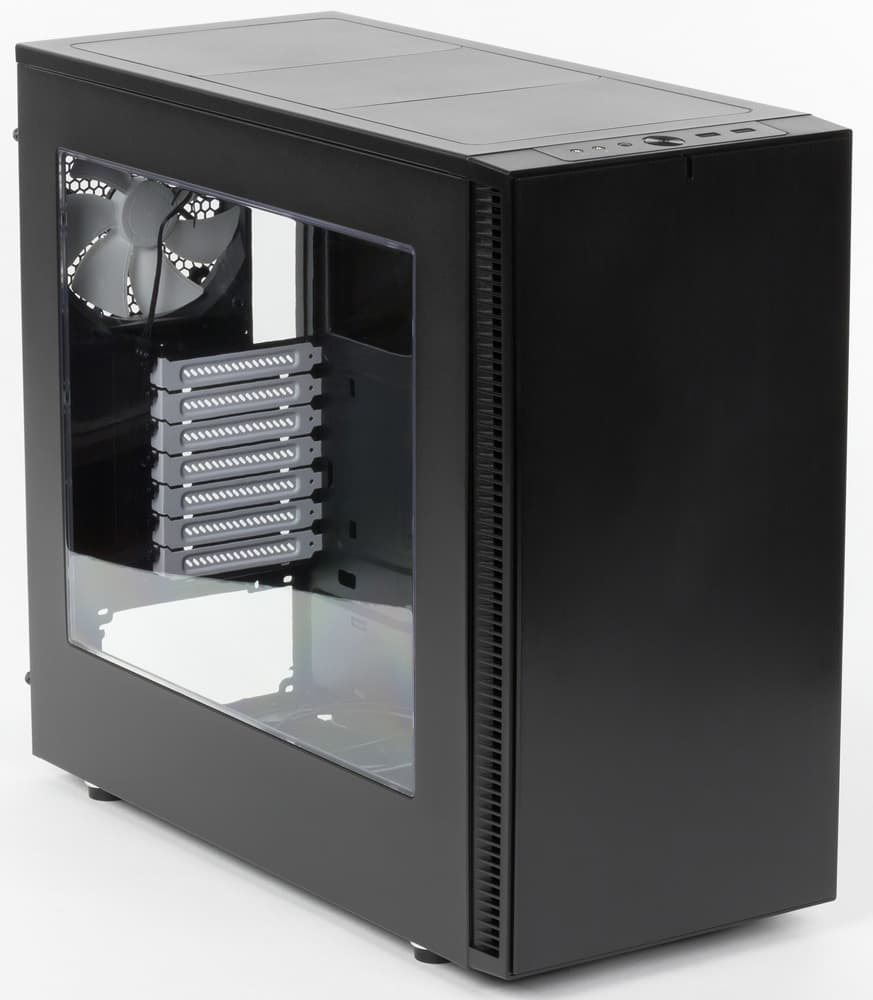

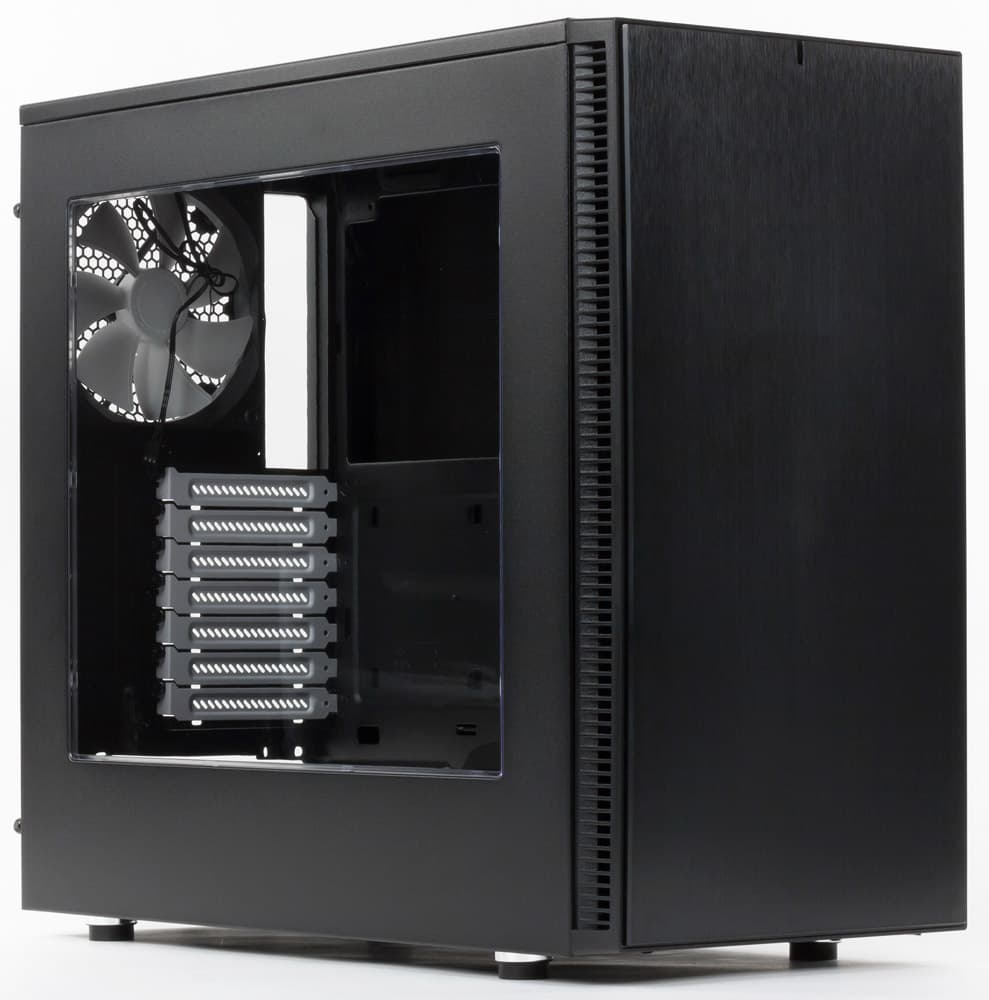

Корпус Fractal Design Define S

Упакован этот корпус, как и две уже знакомые нам модели, в коробку из обычного картона с монохромным оформлением, имеющую по бокам прорези для захвата руками при переноске.


Компоновка

Fractal Design Define S — это miditower с нижним расположением блока питания.

В основу его конструкции явно положено шасси и многие другие элементы корпуса R5, но с заметными изменениями, в основном сводящимися к иному подходу к установке накопителей.

Так, в Define S отсутствуют корзины и для 3,5-, и для 5,25-дюймовых накопителей. Вообще, как класс: место за фронтальной панелью, которое в подавляющем большинстве побывавших у нас корпусов сверху до низу занято «этажерками» для крепления ODD, HDD и SSD, здесь попросту пустует. По замыслу разработчиков, столь необычное решение «способствует прямому воздушному потоку и широкой поддержке водяного охлаждения».

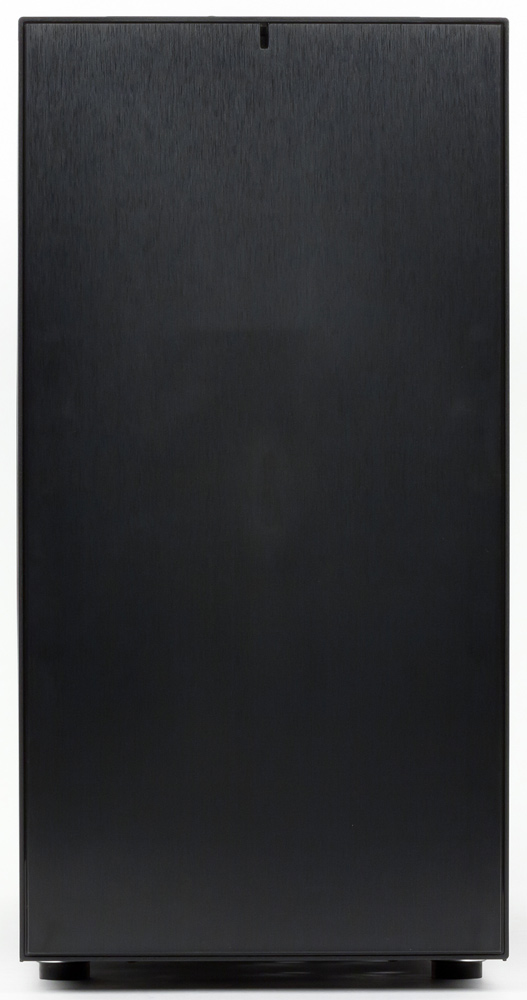

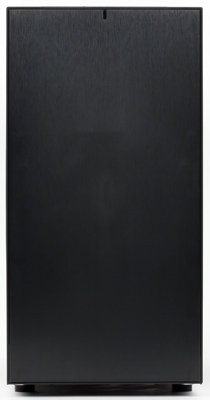

Лицевая панель

Это тянет за собой и другие изменения: раз нет возможности устанавливать оптические накопители, то не нужны и соответствующие окна в лицевой панели, поэтому она сделана сплошной. Поначалу может показаться, что спереди имеется точно такая же дверца, какую мы видели в R4 и R5, но это лишь имитация, причем довольно удачная: так и хочется подцепить «дверцу» за край ногтем и открыть ее.

Передние части верхней и нижней плоскостей шасси, обычно занятые стойками для накопителей, теперь освободились, а потому могут быть использованы для размещения компонентов системы охлаждения.

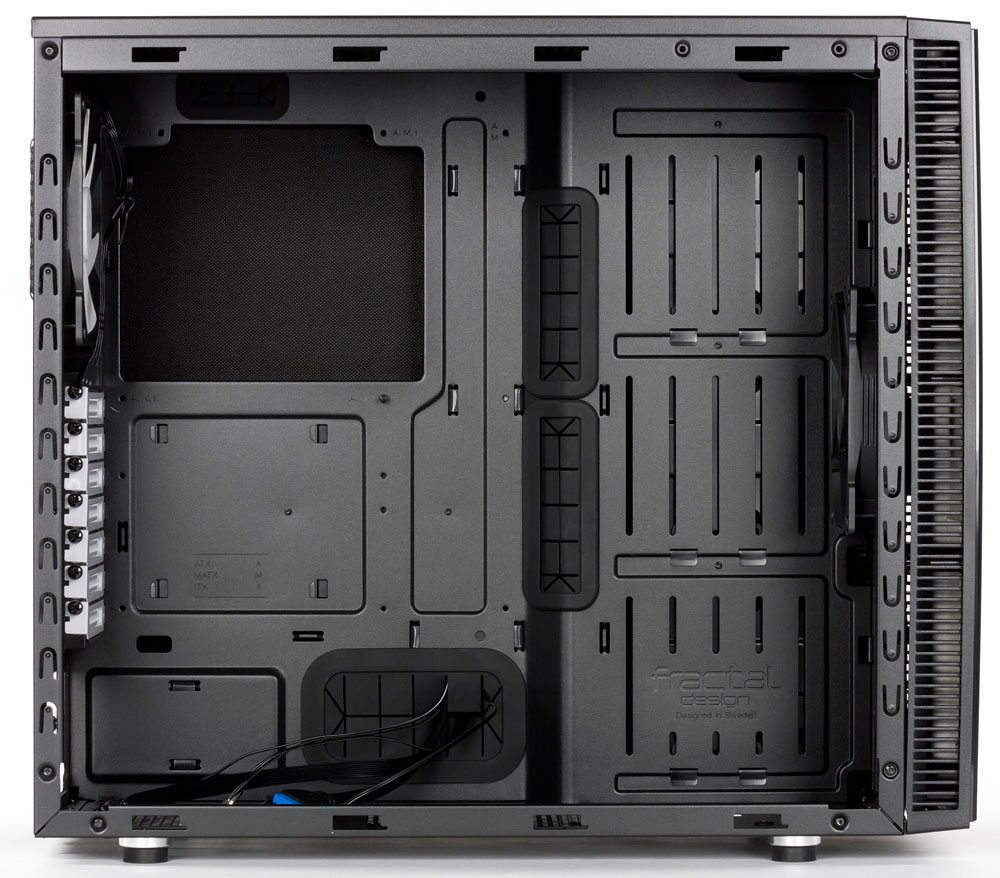

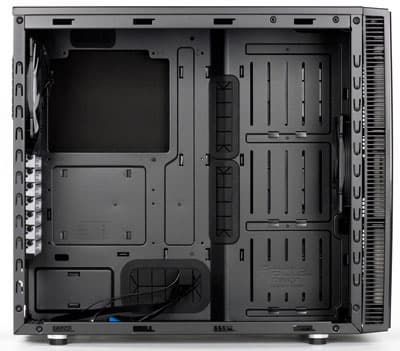

Вид на шасси слева

Но, конечно, крепления для HDD/SSD не забыты, просто изменилось количество и расположение посадочных мест, равно как стала другой и система фиксации.

Собственно, места для двух 2,5-дюймовых накопителей остались теми же, что и в R5: с правой стороны подложки системной платы, ниже прорези для доступа к процессорному кулеру.

На эту же сторону, но ближе к фронтальной панели, переместились универсальные посадочные места для 2,5/3,5-дюймовых HDD и SSD — их три, вертикальным рядом.

То есть максимальное количество устанавливаемых накопителей сильно уменьшилось в сравнении с R4/R5: не более пяти, из которых три могут быть 3,5-дюймовыми.

Как и в упомянутых моделях, в Define S можно устанавливать системные платы формата ATX и все более компактные варианты. Максимально возможная длина видеокарт теперь зависит только от наличия каких-то элементов системы охлаждения на передней плоскости шасси: если их нет, то можно устанавливать платы расширения до 450 мм длиной, при установленных вентиляторах или радиаторах СВО это значение будет меньше, но в любом случае оно существенно превышает длину практически любой реальной платы или видеокарты, даже если в торце есть разъемы дополнительного питания.

Высоту системы охлаждения процессоров производитель вновь ограничивает значением 180 мм. И снова наш замер показал, что эта величина может быть даже немного больше: расстояние от подложки системной платы до левой боковой стенки составляет 202 мм, но отсюда надо вычесть высоту монтажных стоек, которая в данном случае не превышает 7 мм, а также толщину конкретной платы с учетом сокета и установленного процессора.


Конструкция

Размеры корпуса 465×231×535 мм (В×Ш×Г), включая ножки и другие выступающие элементы, то есть фактически те же, что у R4 и R5. Отметим, что ширина всех этих трех корпусов заметно больше, чем у очень многих моделей того же форм-фактора.

А вот вес корпуса существенно уменьшился и составляет 8,4 кг. Правда, это в основном произошло за счет удаления ряда внутренних деталей, потому что толщина используемой в конструкции стали та же, что и в R5: шасси и боковые стенки от 0,8 до 0,9 мм, лишь малонагруженные элементы вроде крепежных пластин для дисков тоньше: 0,7 мм. Поэтому общая жесткость как корпуса, так и его отдельных конструкций осталась на прежнем неплохом уровне, а у некоторых деталей даже повысилась — например, у подложки системной платы, которая теперь является цельным, слегка изогнутым листом, целиком занимающим место от передней до задней стенки шасси.

Панель управления осталась на том же месте — на верхнем торце лицевой панели. А вот ее конфигурация изменилась: портов USB осталось всего два, оба стандарта 3.0, и расположены они в одну линию с зазором всего 11 мм, поэтому два сколь-нибудь широких USB-устройства одновременно подключить не получится.

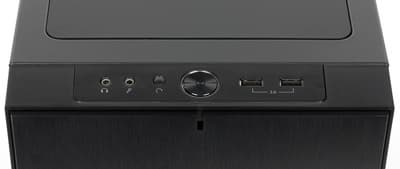

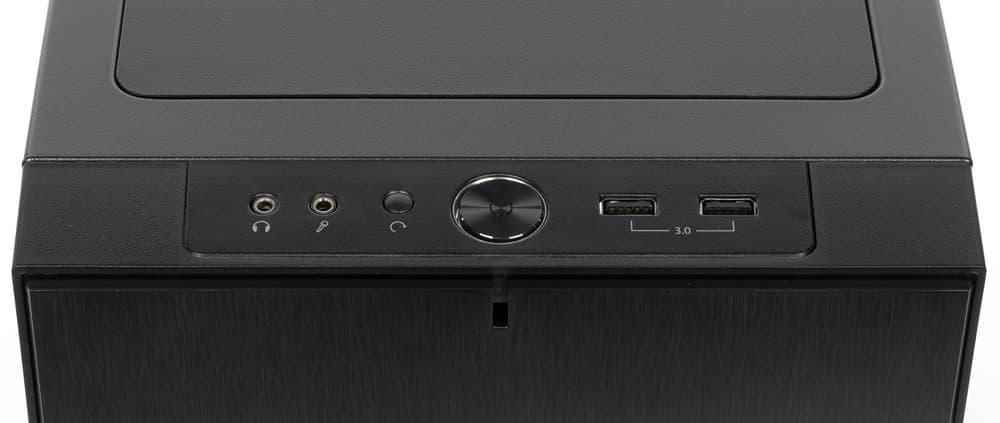

Панель управления

Перечислим справа налево: два разъема USB 3.0, в середине круглая кнопка Power, по-прежнему мягкая, но с довольно большим свободным ходом, что до некоторой степени может предотвратить срабатывания от случайных прикосновений. Левее находится маленькая кнопка Reset, нажать которую можно только каким-то подручным инструментом с острым кончиком, и замыкает ряд пара аудиоразъемов.

Индикация точно такая, как в R5: синие светодиоды Power и активности HDD объединены общим световодом, через который их свет выходит на лицевую панель и немного подсвечивает кнопку Power.

Поскольку высота корпуса та же, что и у R4/R5, то пользоваться всеми этими органами вновь будет удобно в основном при напольном размещении компьютера.

Для всей серии Define заявлены повышенные меры по борьбе с шумом, и в описании модификации Define S с окном в левой стенке есть фраза «Корпус Define S достигает высочайшего уровня бесшумности вычислений за счет стратегически размещенного плотного звукопоглощающего материала, специальных заглушек ModuVent и настроенных вентиляторов серии Dynamic». Да, заглушки на верхней крышке действительно есть, и они изнутри покрыты слоем резиноподобного материала, только если заглушки установлены, ни о какой вентиляции через верхнюю панель речи нет, а если хоть одна из них снята, то звукоизоляция ставится под сомнение.

На правой боковой стенке, лишенной каких-либо отверстий, изнутри также наклеен лист звукопоглощающего материала. Но прозрачная акриловая вставка, занимающая три четверти площади левой стенки, столь же серьезным препятствием для звука уж точно не является.

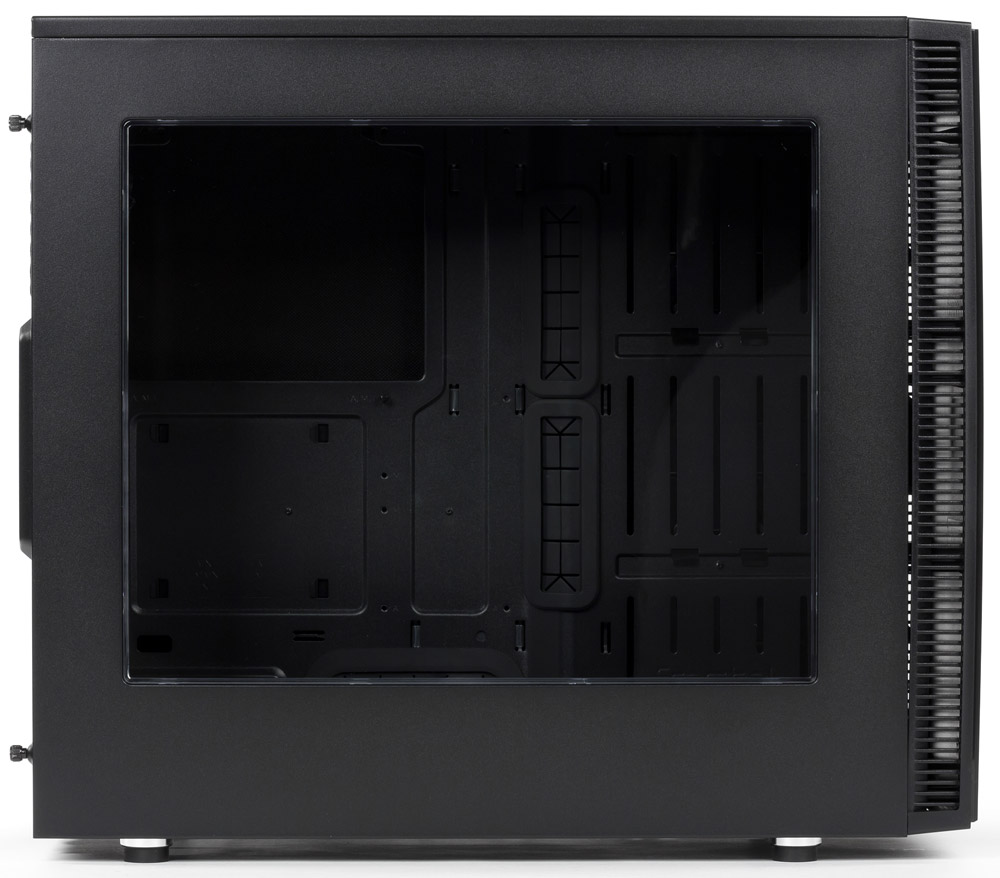

Вид слева

Да и спереди не всё ладно: если передняя дверца у R4 и R5 также оснащена звукопоглощающим слоем, то съемная лицевая панель Define S — это пластиковая коробка с прорезями по бокам, скорее способная играть роль резонатора, чем средства шумопонижения.

Вообще-то главная претензия у нас не к самим мерам по снижению шумности, а к приведенной выше формулировке, взятой с официального сайта. Если бы маркетологи не злоупотребили фразами вроде «высочайший уровень бесшумности» или «стратегически размещенный звукопоглощающий материал», то мы бы вполне удовлетворились констатацией того факта, что минимизации шума в Define S внимание уделено, хотя и не в столь значительной степени, как в R4 и R5.

К тому же сохранились и кое-какие мелочи, способствующие снижению шумности: это и ножки с толстыми резиновыми вставками, и амортизаторы в местах крепления 3,5-дюймовых дисков, и мягкие наклейки под блоком питания.

Накопители устанавливаются на съемные пластины, поэтому ими вполне можно будет оперировать после сборки компьютера: другие установленные компоненты, включая системную плату, не перекрывают доступ к крепежным элементам всех пяти HDD/SSD.

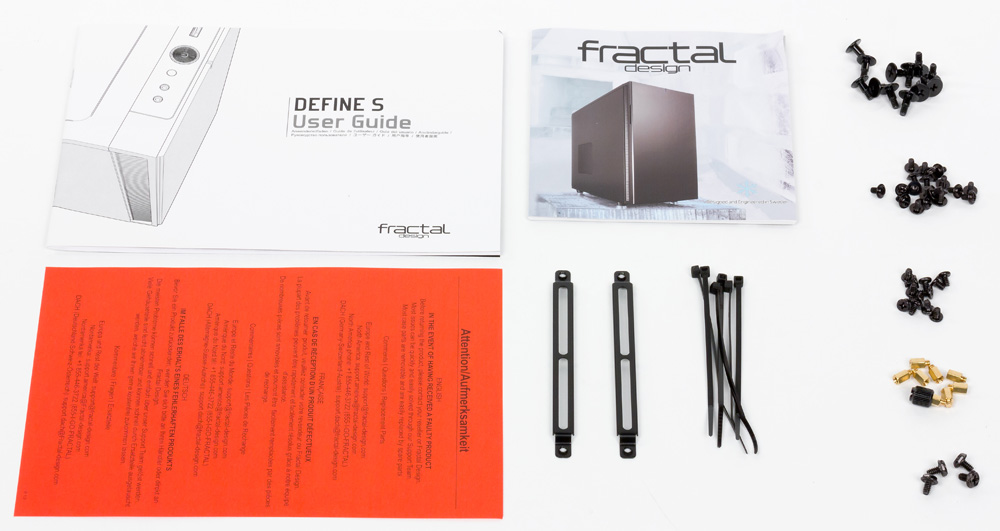

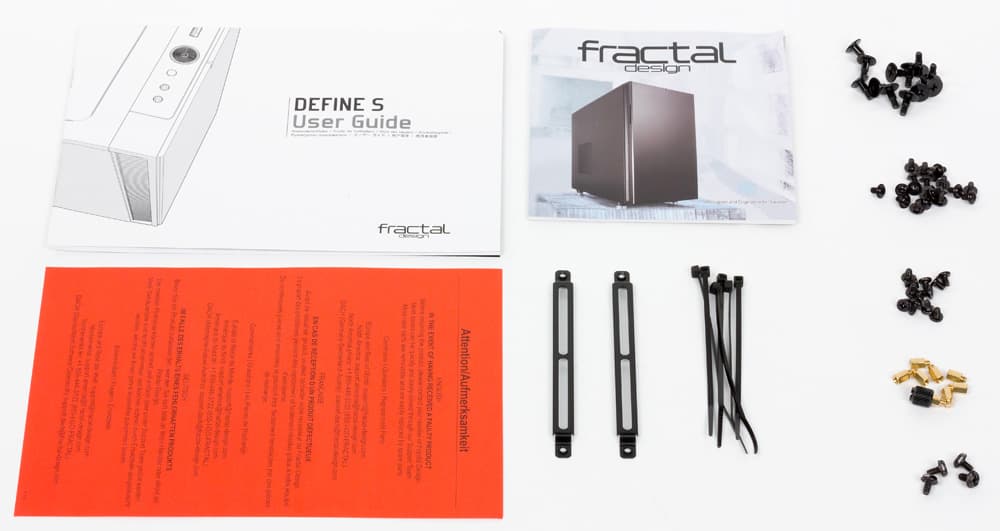

В комплекте довольно богатый набор крепежа, рассортированного по пакетикам, шесть одноразовых стяжек и качественно изготовленная книжечка-инструкция с отличными чертежами, отдельные детали на которых для наглядности выделены цветом. Вновь отсутствует спикер для системной платы, но есть две небольшие скобы, назначение которых мы поясним ниже. Как бонус можно рассматривать многостраничный буклет с описанием актуальных моделей корпусов, блоков питания и элементов систем охлаждения производства Fractal Design.

Комплектация

Система вентиляции

Штатных вентиляторов в Define S два — таких же, как в R5: 140-миллиметровые малошумящие GP14 (на гидродинамическом подшипнике, 1000 об/мин), по одному на лицевой и задней поверхностях шасси, без подсветки. Встроенных контроллеров частоты вращения в корпусе нет, и подключать вентиляторы надо к системной плате, благо кабели со стандартными трехконтактными разъемами достаточно длинные.

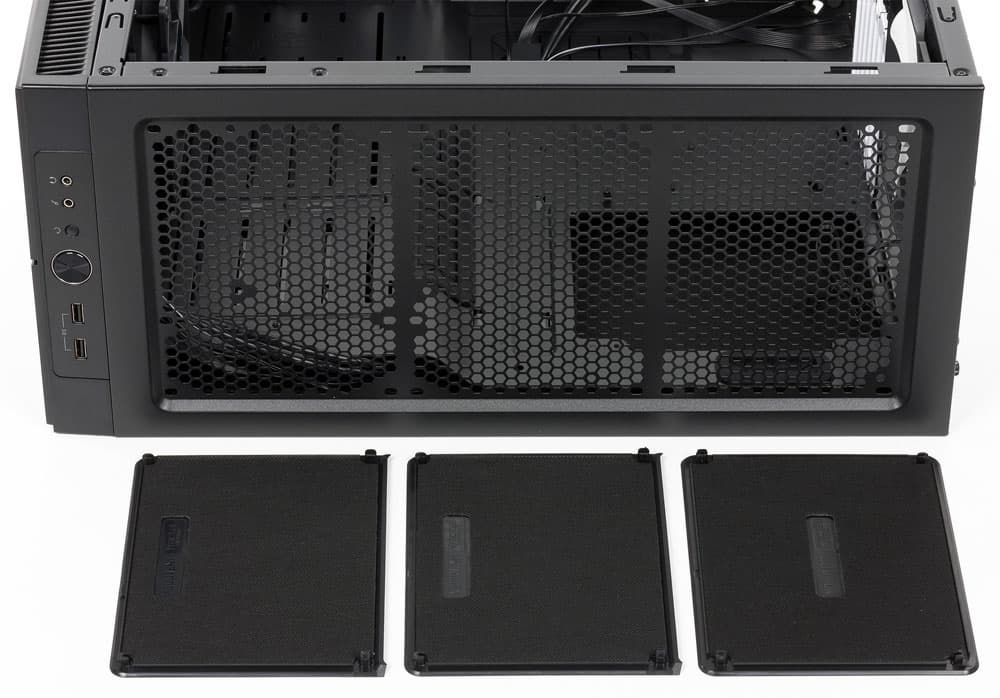

Напомним суть концепции ModuVent применительно к данной модели: отверстия в верхней крышке корпуса закрыты тремя сплошными крышками, с внутренней стороны покрытыми звукопоглощающим материалом — в отсутствие компонентов с высоким тепловыделением они играют роль звукоизоляции, а заодно исключают проникновение пыли сверху. Но если требуется существенно увеличить отвод тепла из внутреннего объема корпуса, то крышки можно снять, все сразу или по одной, что позволит установить в верхней части корпуса дополнительные элементы охлаждения — разных размерностей вентиляторы или радиаторы СВО.

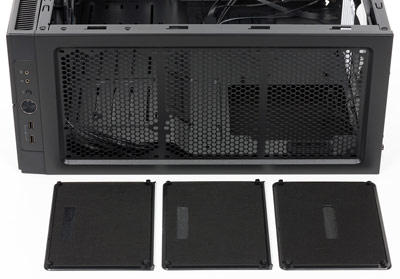

Система ModuVent

Крышки снимаются снаружи, но удерживающие их защелки всё же освобождаются изнутри, поэтому левую стенку при удалении крышек снять придется. Хотя крышки можно просто аккуратно поддеть отверткой и по очереди освободить защелки.

При снятых крышках сверху остается решетка с довольно крупными шестигранными отверстиями, от пыли она явно не спасет, да и от падения мелких предметов типа небольших винтов тоже, но защиту от крупных объектов — живых или не очень, она вполне обеспечивает.

Всего в корпус можно установить до 8 вентиляторов размерностью 120 или 140 мм: по три вверху и спереди, по одному внизу и сзади. В модификации без прозрачного окна добавляется и девятый — в левой боковой стенке имеется перфорированная область, оснащенная съемной крышкой.

Для доступа к фронтальным вентиляторам придется удалить лицевую панель, но эту процедуру сложной назвать нельзя. Причем если вверху, сзади и внизу посадочные места для вентиляторов фиксированные, привязанные к крепежным отверстиям, то на передней плоскости шасси есть возможность для «маневра»: для винтов сделаны не круглые отверстия, а длинные прорези, позволяющие смещать вентилятор на 40 мм по высоте (конечно, если речь не идет об установке сразу трех 140-миллиметровых вентиляторов). Вот только крепежные саморезы придется приобретать самостоятельно.

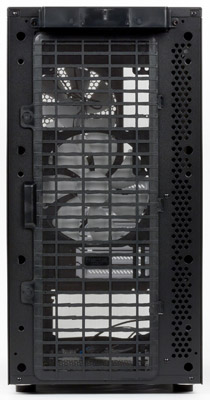

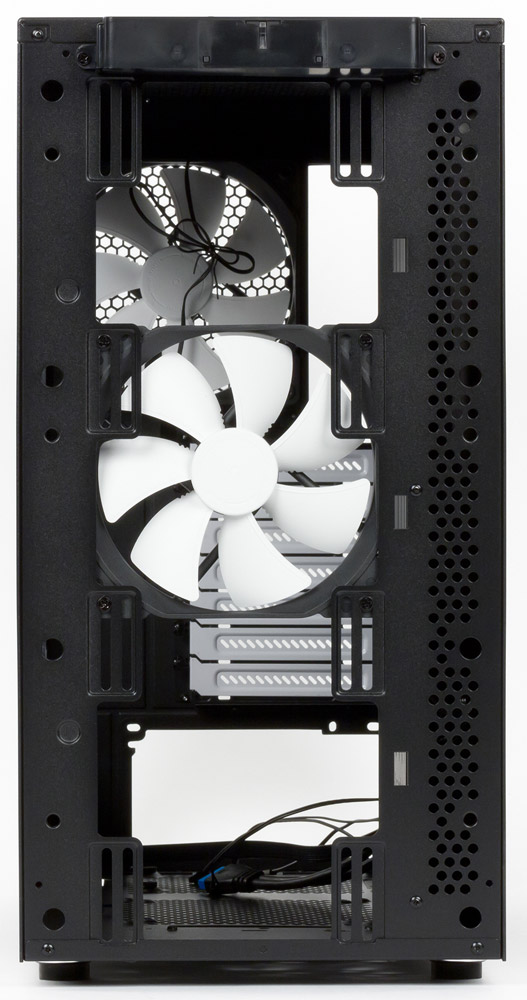

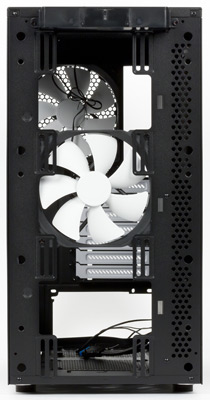

Вид на шасси спереди                     Вид на шасси спереди

Фильтры в корпусе есть: впереди и внизу, оба сделаны из капроновой сетки на пластиковой рамке. Рамка фронтального справа удерживается выступами, а слева магнитами — очень удобно, вот только доступным он становится лишь после снятия лицевой панели, поэтому быстросъемным его считать нельзя. Поскольку лицевая часть пластиковой передней панели сплошная, для доступа воздуха используются имеющиеся в боковых поверхностях прорези — такие же мы видели в Define R4 и R5.

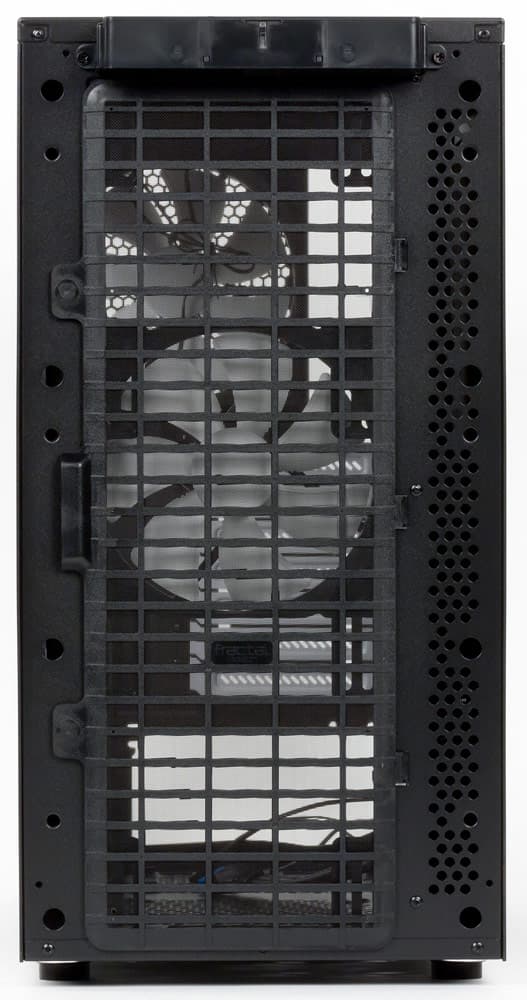

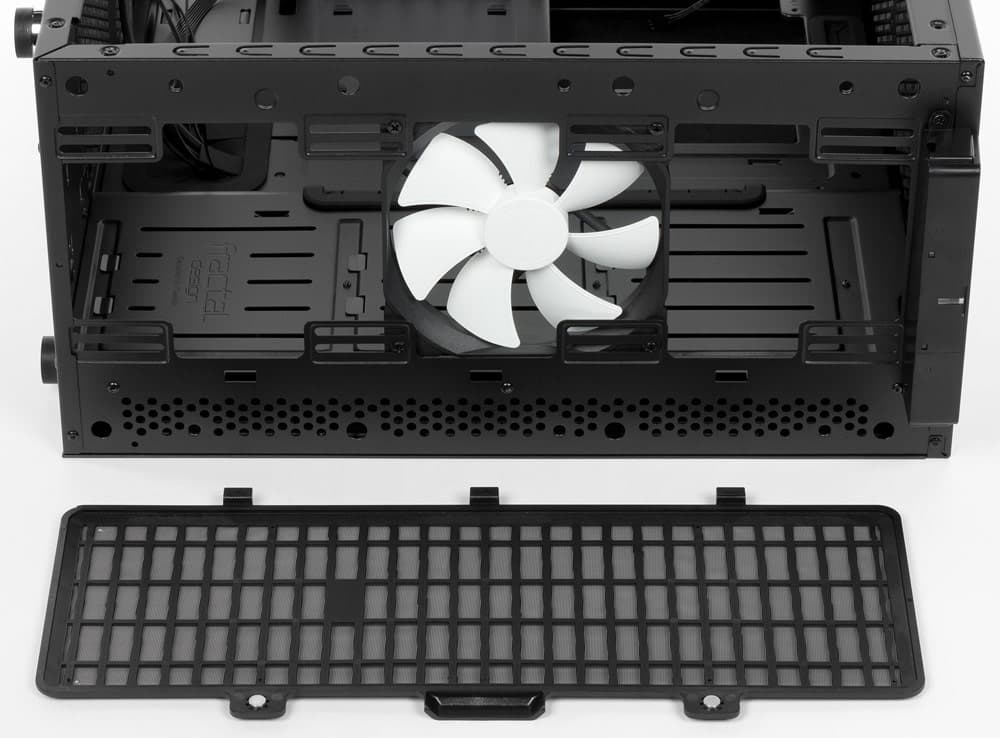

Фронтальный фильтр

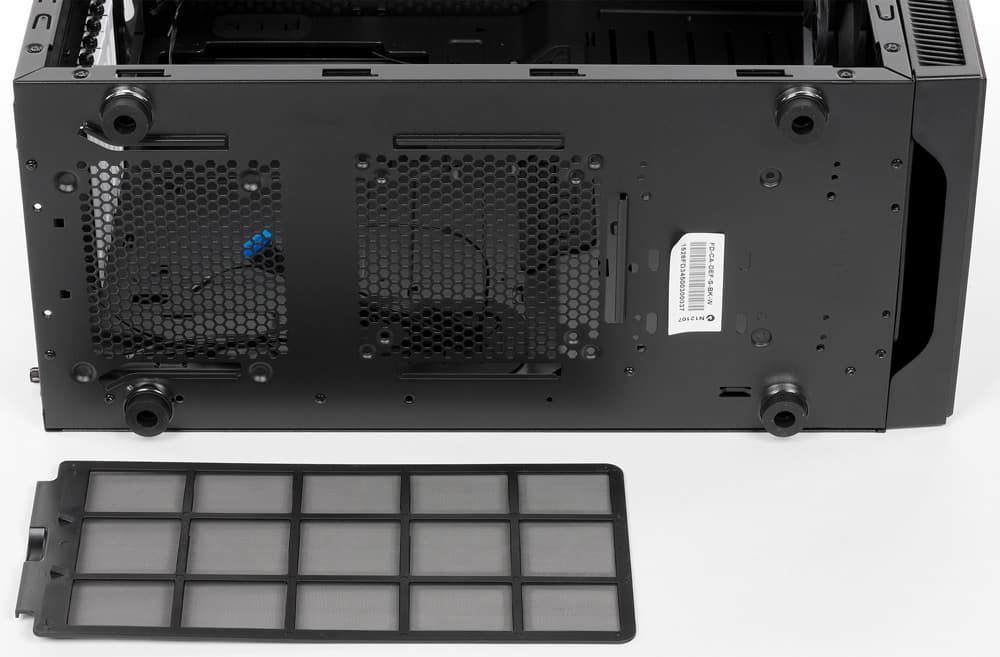

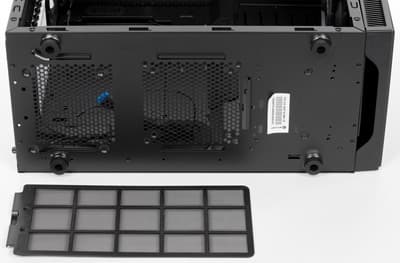

Нижний фильтр расположен под днищем и легко извлекается движением назад без вскрытия корпуса. Но и тут не обошлось без «ложечки дегтя»: этот фильтр единый для дополнительного вентилятора и блока питания, а потому достаточно длинный, и если задняя стенка корпуса находится близко к вертикальной поверхности, то компьютер придется выдвигать вперед на приличное расстояние.

Нижний фильтр

Система размещения дисковых накопителей исключает их охлаждение вентиляторами, штатными или дополнительными. К тому же крепежные пластины закрывают ту часть диска, на которой расположена плата с электронными компонентами, а амортизирующие прокладки для 3,5-дюймовых моделей еще и исключают тепловой контакт с металлом пластины и шасси. Так что с тепловым режимом дисковой подсистемы компьютера может быть не всё ладно.

Зато системы жидкостного охлаждения можно устанавливать практически любые. И не просто радиаторы любой толщины и длиной до 420 мм на верхней панели и до 360 мм на фронтальной, но и более продвинутые, для чего приняты специальные меры.

Так, в передней трети днища предусмотрены отверстия для помпы СВО, а над ней может быть размещен резервуар большого объема, для крепления которого служат упоминавшиеся нами скобы из комплекта принадлежностей.

Это возможности поясняются рисунками в руководстве пользователя, а мы приводим фото в галерее фотографий (три последних).

Как и в R4/R5, отверстия для СВО в задней стенке отсутствуют, из дополнительных отверстий есть только прорези в заглушках слотов расширения.


Сборка системного блока

Система крепления боковых стенок у Define S та же, что и у R4: пазы и гребенки, а снимаются крышки сдвигом назад, чему помогают штампованные выступы на задних кромках. При снятии правой стенки надо быть готовым к тому, что она гораздо тяжелее левой: сплошной металл, причем довольно толстый, да еще и звукопоглощающая наклейка почти по всей площади.

Фиксация осуществляется невыпадающими винтами с накатными головками.

Лицевая панель крепится восемью круглыми пластиковыми защелками, снизу имеется прорезь для захвата рукой. Никакие кабели полному ее снятию не мешают, поскольку панель управления является отдельным блоком, закрепленным на шасси.

Установка блока питания возможна вентилятором вверх или вниз, причем как до, и после установки материнской платы. Он крепится винтами к задней стенке шасси, но амортизирующей прокладки, какую мы видели в R4, здесь нет, остались только мягкие наклейки на металлических выступах днища, фиксирующих БП в нужном положении.

Системная плата крепится на обычные шестигранные стойки, из которых установлена только одна, с центирующим выступом. Еще восемь штук есть в комплекте принадлежностей, а для удобства установки имеется переходник с крестовой отвертки на шестигранник.

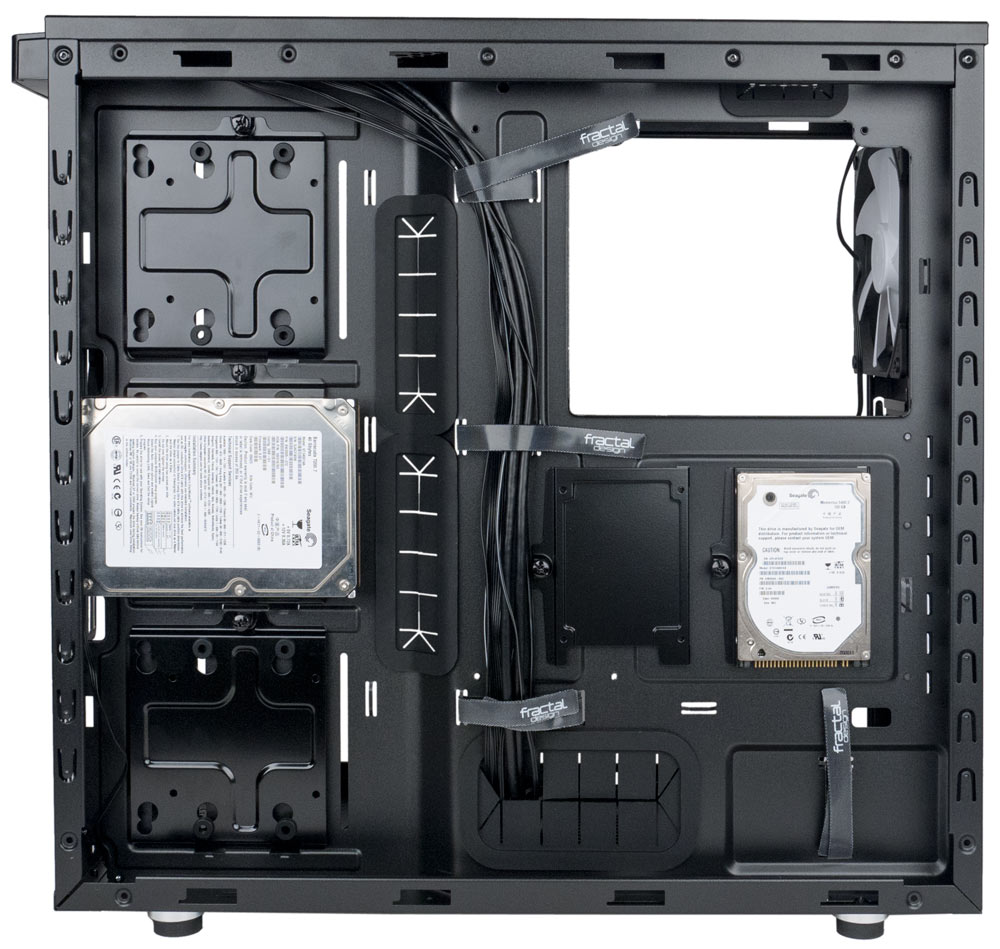

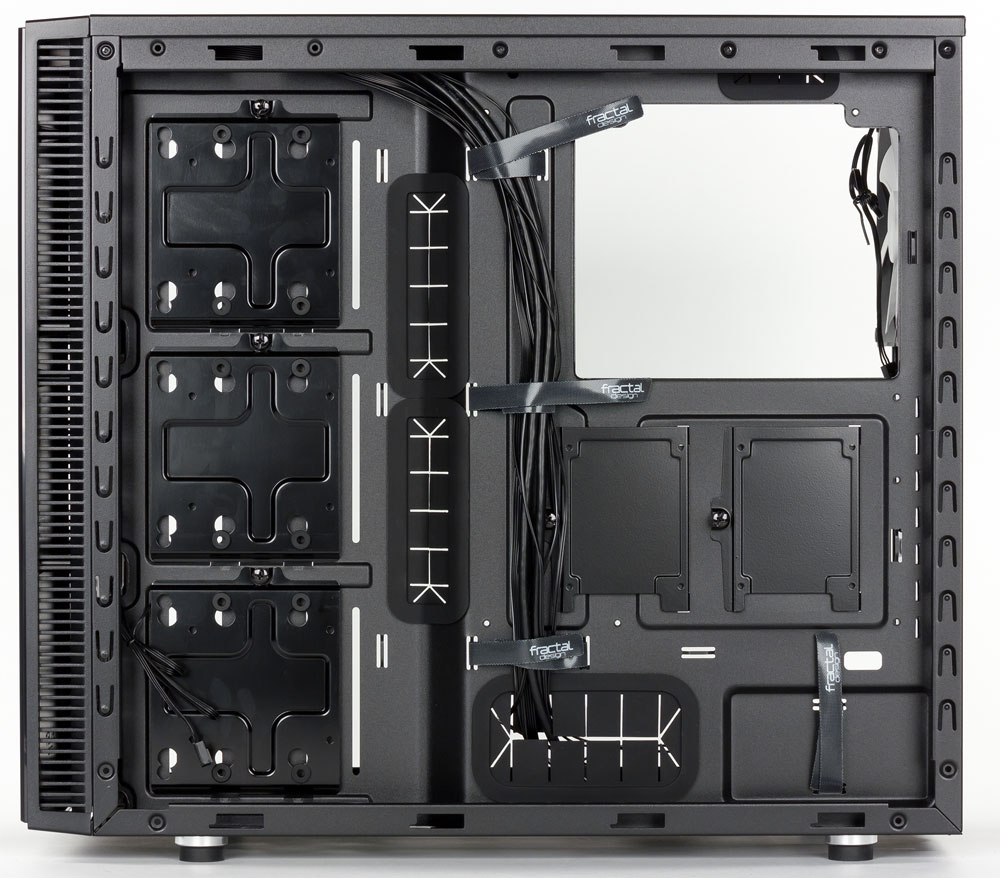

Вид на шасси справа

Отверстий для прокладки проводов за подложкой осталось три, но очень больших по размеру: одно широкое в самом низу и два вытянутых в вертикальном направлении повыше. Все они снабжены резиновыми накладками с разрезными лепестками.

Заглушка в отверстии для портов ввода-вывода на задней стенке шасси отсутствует, а в семи прорезях для плат расширения заглушки многоразовые, крепятся они винтами с накатными головками. Вертикальной прорези, как в R4, здесь нет.

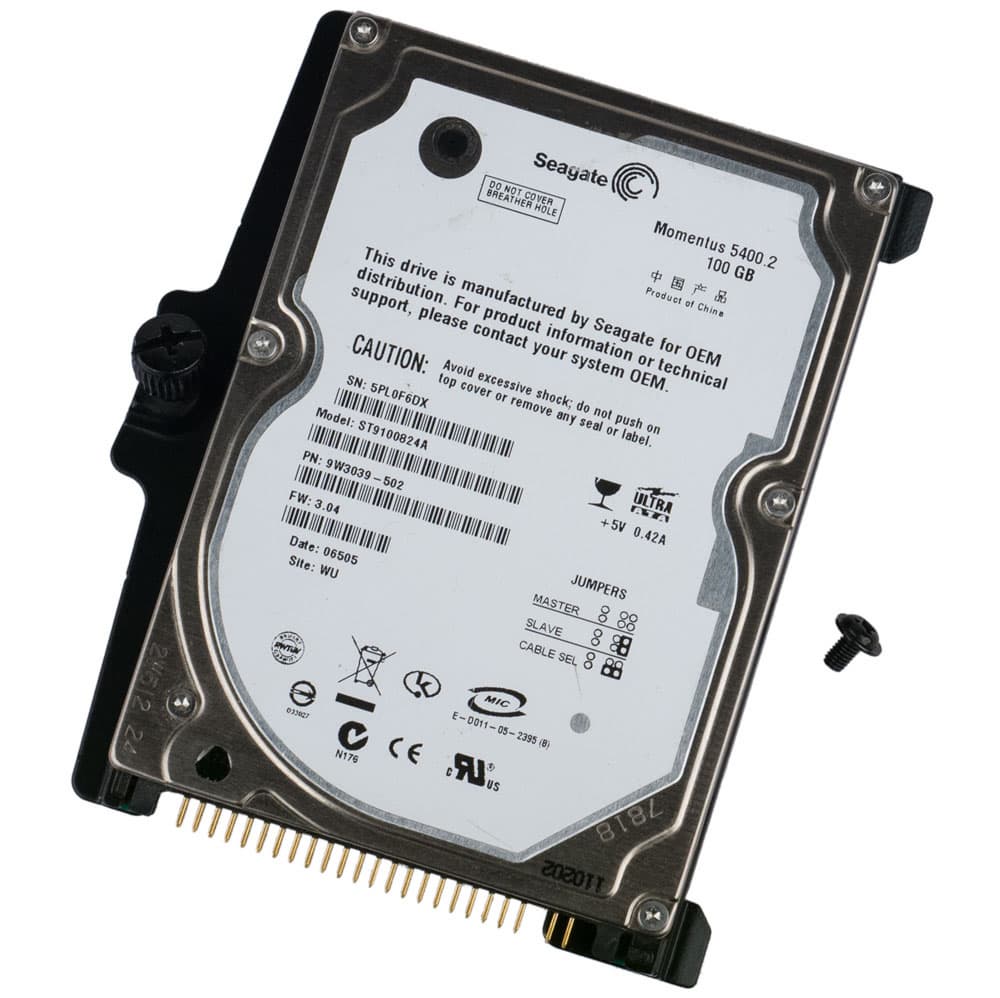

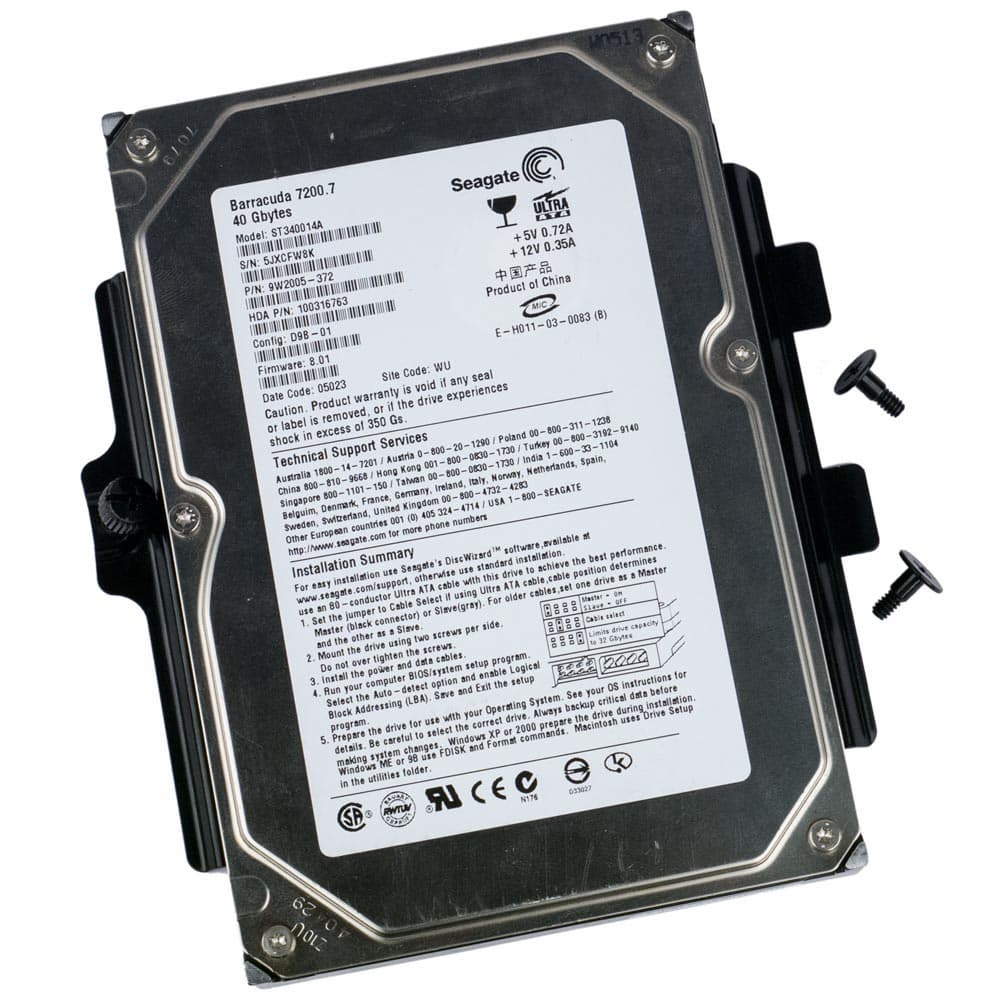

HDD/SSD любой размерности винтами крепятся к пластинам, каждая из которых с одной стороны имеет выступы, входящие в пазы подложки системной платы, а с другой — невыпадающий винт с накатной головкой. Такое решение обеспечивает и надежную фиксацию накопителей, и удобство их установки или замены в любой момент.

Крепление накопителей

Как уже говорилось, пластины разные: две только для 2,5-дюймовых накопителей и три универсальные, к которым 3,5-дюймовые диски крепятся длинными винтами через амортизирующие прокладки, а 2,5-дюймовые — обычными винтами непосредственно к металлу.

Крепление накопителей

SATA-кабели для всех пяти мест придется использовать с прямыми коннекторами.

Внешние разъемы корпуса оснащены экранированными кабелями с монолитными коннекторами, для звука есть только HD Audio. Пучок кабелей от панели управления уложен за подложкой системной платы и удерживается тремя многоразовыми застежками-липучками, которыми можно будет зафиксировать и прочие кабели, укладываемые при сборке по той же траектории. Для других проводов и кабелей можно использовать одноразовые стяжки из комплекта, а также четвертую застежку-липучку, которая пока свободна.

Крепление накопителей

Кромки шасси завальцованы, чтобы уменьшить риск повреждения рук сборщика.


Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

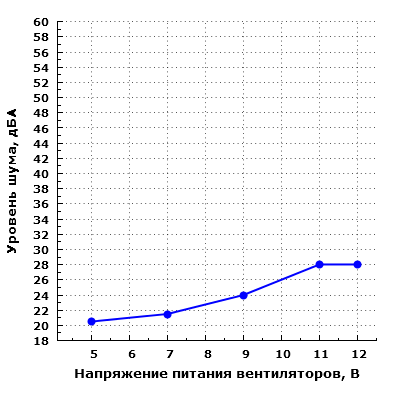

Уровень шума корпуса

Шум системы охлаждения корпуса изменяется в диапазоне от 20,5 до 28 дБА при измерении в ближнем поле.

При питании вентиляторов напряжением 5 В шум находится на очень низком уровне даже при расположения микрофона в ближнем поле. Однако с ростом напряжения питания уровень шума несколько повышается. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от очень низкого (21,5 дБА) до пониженного (28 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток. Впрочем, даже при питании вентиляторов номинальным напряжением 12 В шум системы весьма невысокий.

При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом, шум можно будет охарактеризовать как минимально заметный при питании вентиляторов от 5 В, а при питании вентиляторов от 12 В — как имеющий низкий уровень для жилого помещения в дневное время суток.

РежимНастольное размещениеНапольное размещение
12 В2823,5
5 В20,5менее 20

Шум корпусных вентиляторов тут чуть выше, чем в модели Define R5 того же производителя.

РежимНапольное размещение, 12 В
все заглушки закрыты23,5
все заглушки открыты23
задняя заглушка открыта22,5

Также мы провели эксперимент, в ходе которого измерили уровень шума при работе вентиляторов на максимальных оборотах при питании от 12 В, с целью определить эффект ослабления шума применяемыми техническими решениями. Как можно заметить, при закрытых верхних заглушках уровень шума чуть выше, чем при открытых. Подобная особенность показывает наличие эффекта переотражения звука заглушками, которые имеют недостаточную жесткость и толщину, и тонкое покрытие тут не спасает. Возможно, что в реальной системе результат будет чуть лучше.

Акустическая эргономика корпуса находится на хорошем уровне, но она чуть хуже, чем у Define R5. С точки зрения шумоизоляции старшая модель также выглядит более предпочтительно.

Позиционирование и выводы

На момент написания статьи корпус Define S встречается в розничной торговле по ценам от 6900-7000 рублей, или $105-110, что на $20–30 дешевле R4 и на $35–40 дешевле R5. Этого и следовало ожидать: всё же Define S можно рассматривать как упрощенную версию этих двух корпусов, хоть и имеющую собственную специфику.

Коротко перечислим основные моменты.

Необычным является отсутствие возможностей для установки оптических накопителей и любых устройств с выходом на лицевую панель. Но к минусам мы это относить не будем: наличие ODD уже не является насущной необходимостью для любого компьютера, а если потребность в работе с компакт-дисками всё же есть, то можно выбрать другой корпус либо купить внешнюю модель с подключением по USB.

Небольшое количество мест для HDD/SSD уже не столь необычно, однако для некоторых потенциальных покупателей может стать решающим доводом против. Тем не менее, пяти имеющихся мест достаточно для подавляющего большинства возможных конфигураций, но надо учесть, что с охлаждением дисковой подсистемы не исключены проблемы: принудительное охлаждение для нее не просто не предусмотрено штатно, но невозможно в принципе.

Строгий дизайн вряд ли понравится любителям сложных форм, яркой раскраски и обилия подсветки.

А вот кому модель Define S подойдет лучше подавляющего большинства других корпусов, так это ценителям сложных систем жидкостного охлаждения: помимо радиаторов самых разных размерностей, здесь можно установить отдельные помпу и резервуар.

Приняты меры для снижения шумности, но в модификации с окном в левой боковой стенке они какие-то половинчатые, их эффективность сомнительна. Но можно купить вариант без окна, который наверняка будет менее шумным.

Фильтрация потоков воздуха вполне достаточна для имеющихся вентиляторов, включая установленный в блоке питания. Вот только для дополнительных вентиляторов на верхней поверхности корпуса фильтров не предусмотрено, и при их установке проникновения пыли внутрь компьютера избежать не получится. К тому же при наличии таких вентиляторов придется снять соответствующие крышки, что окончательно поставит крест на шумоизоляции.

К минусам отнесем малое количество портов USB на панели управления: их всего два, и этого достаточно разве что для простеньких офисных компьютеров, но для них корпуса данной ценовой категории не покупают.

Несмотря на обилие спорных моментов, конструкция получилась достаточно необычной, и мы награждаем корпус Fractal Design Define S почетным знаком «Original Design».
