Корпус Fractal Design Define R5

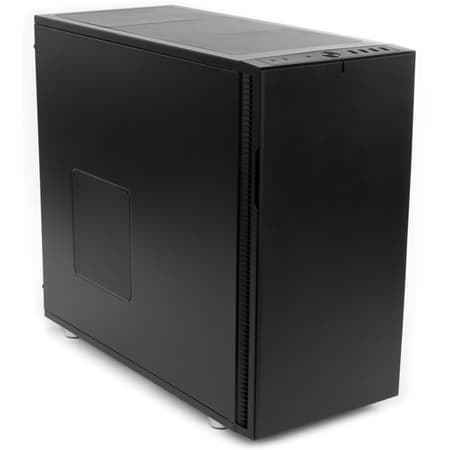

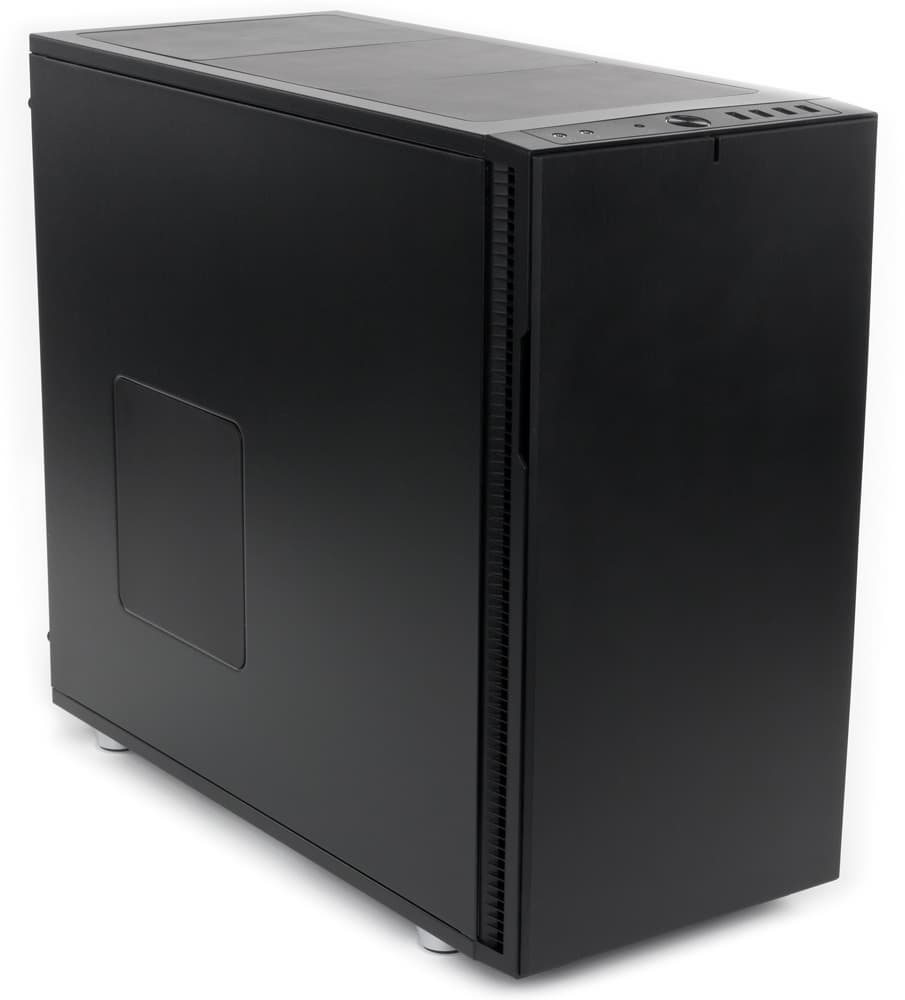

Корпус Fractal Design Define R5, внешний вид

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

Вслед за побывавшей у нас моделью R4, мы получили ее нового собрата по серии Define — корпус Fractal Design Define R5, внешне очень похожий, особенно на первый взгляд. Но всё же отличия достаточно велики, их нельзя считать легким «фейслифтингом», поэтому наш обзор во многом будет сравнением этих двух моделей.

Как и R4, корпус Define R5 предлагается в двух модификациях — с прозрачным окном в левой боковой стенке и без окна, а также в трех цветовых вариантах: черном, белом и сером, итого получается шесть разновидностей. Нам вновь достался черный корпус без окна. Некоторые внутренние детали, включая крыльчатки вентиляторов, традиционно для корпусов компании выкрашены в белый цвет.

Упаковки двух моделей принципиальных отличий не имеют: обычный картон с монохромным оформлением, по бокам прорези для захвата руками при переноске.


Компоновка

Fractal Design Define R5, как и R4, это miditower с нижним расположением блока питания.

Fractal Design Define R5: вид спереди

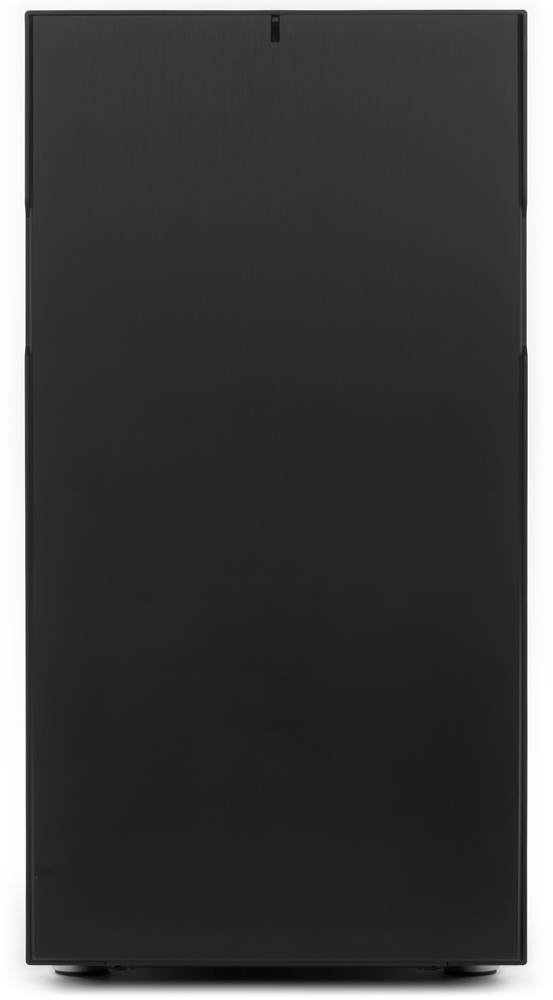

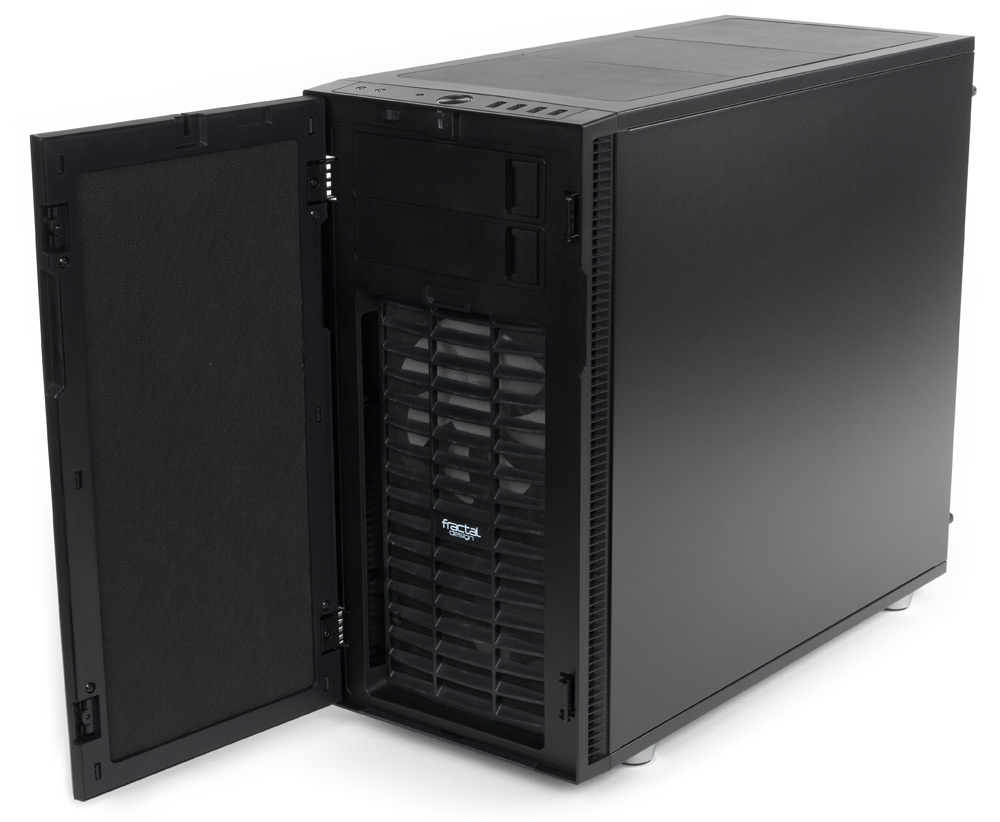

Лицевые панели обеих моделей закрыты дверцами, очень похожими внешне, но сильно отличающимися конструкцией подвеса и способом фиксации. Если у R4 петли были расположены слева, и иных вариантов не предполагалось, то в R5 имеется возможность переместить их направо, причем простейшим образом: достаточно переставить на правую сторону два зажима, каждый из которых крепится одним винтом.

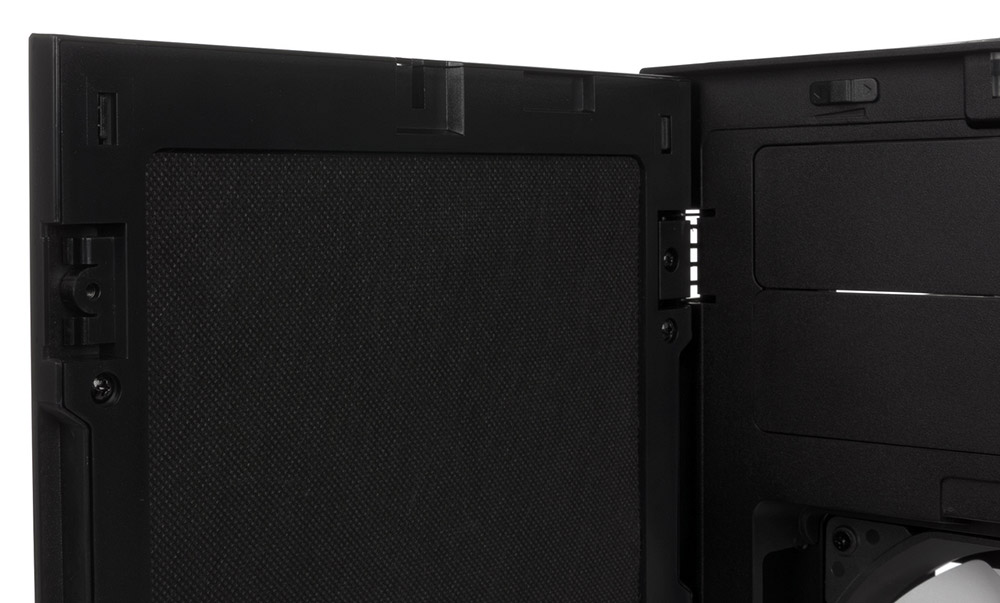

Fractal Design Define R5: подвес дверцы

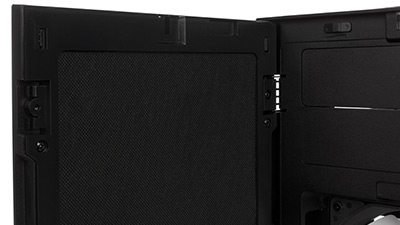

Несъемные части обеих петель служат защелками. Такая конструкция уже не требует наличия каких-либо амортизаторов: громких звуков при закрывании или открывании нет, да и особых усилий прикладывать не приходится. Наконец, наружная поверхность дверцы уже не глянцевая, а матовая, и отпечатков рук особо не боится. Ко всем этим моментам мы высказывали претензии в обзоре Define R4.

Хотя конструкцию этого узла R5 мы считаем значительно более продуманной, чем в R4, но и тут не обошлось без замечаний. На этот раз они связаны с недостаточной жесткостью дверцы, сделанной из пластика. Удобнее всего открывать ее, поддевая пальцем за специально предусмотренную прорезь в верхней части боковой кромки фронтальной панели. При этом сначала освобождается верхняя защелка, потом открываемая дверца заметно изгибается — ее верхний угол надо оттянуть на добрых полтора сантиметра, и лишь потом освобождается нижняя защелка. Когда дверцу надо закрыть, делать это надо либо с силой, что сопровождается соответствующим звуком, либо более мягко, но в два приема, иначе сработает только одна защелка. А в открытом состоянии дверца, как и в R4, никак не фиксируется. Конечно, всё это мелочи, но немного досадные.

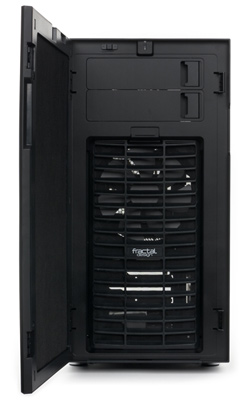

Fractal Design Define R5: вид спереди

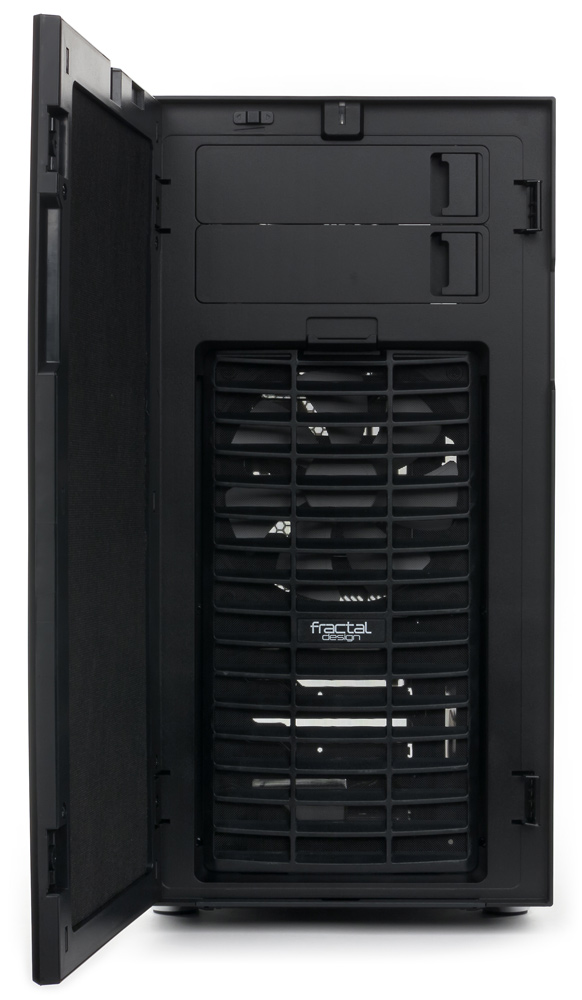

На лицевой панели в обеих моделях расположены две заглушки 5,25-дюймовых слотов, решетка фронтальных вентиляторов и переключатель контроллера вентиляторов. И здесь отличия в оформлении видны очень хорошо.

Заглушки сохранили удобные защелки, позволяющие легко извлекать их снаружи, но теперь они сплошные, без вентиляционных отверстий. Решетка все также съемная, только защелка у нее теперь одна, что ничуть не сказалось на качестве фиксации, а прорези в ней стали гораздо крупнее, чем в R4. По-прежнему не предусмотрен выход наружу для 3,5-дюймовых устройств.

Немного изменились и контуры решетки и заглушек: их углы теперь скруглены.

Fractal Design Define R5: вид спереди

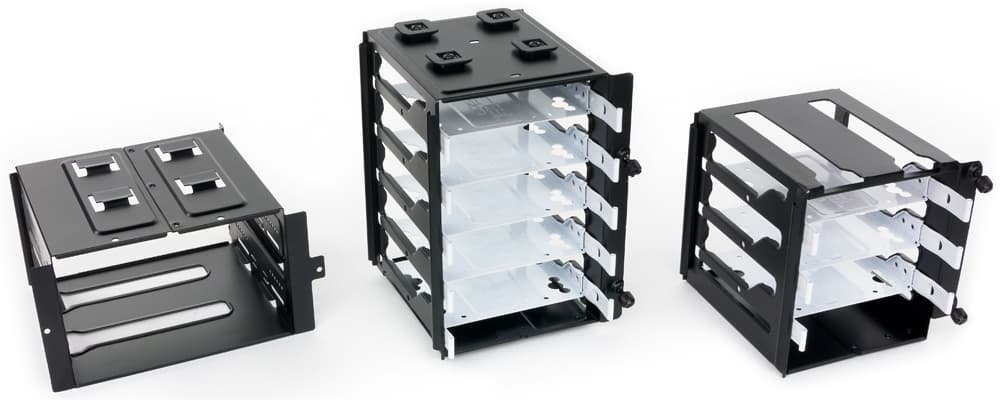

Состоящую из двух частей корзину для жестких дисков производитель решил не менять: ее конструкция в R4 была достаточно универсальной и удачной. Напомним: части не одинаковые, в одной размещается три накопителя, в другой пять.

А вот система крепления частей корзины доведена до логического завершения — съемным сделан даже пятидюймовый отсек, и теперь сборщику предоставляется полная свобода: можно удалить все отсеки для HDD/SSD и ODD, можно оставить любой из них, закрепляя его внизу или вверху (естественно, пятидюймовый может быть только вверху), а пару 3,5-дюймовых отсеков в отсутствие пятидюймового можно сместить вверх. Причем во многих случаях можно выбирать между продольным и поперечным размещением.

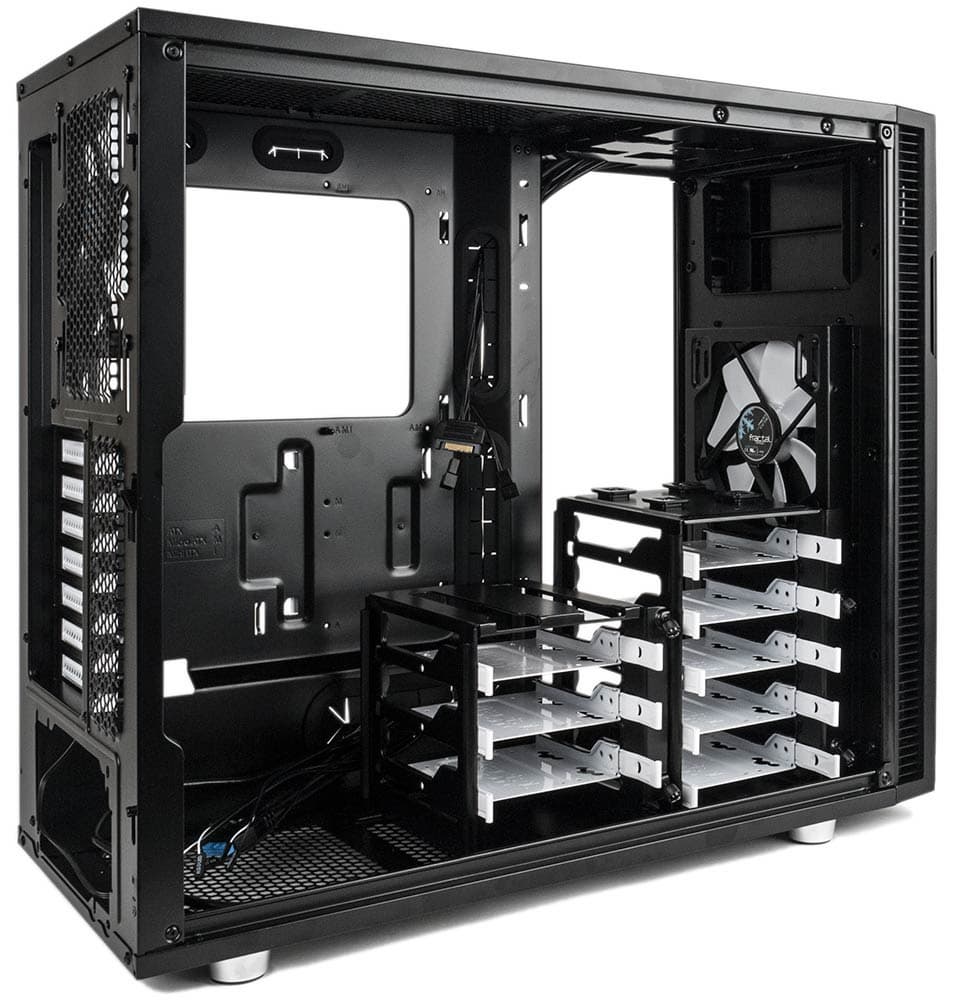

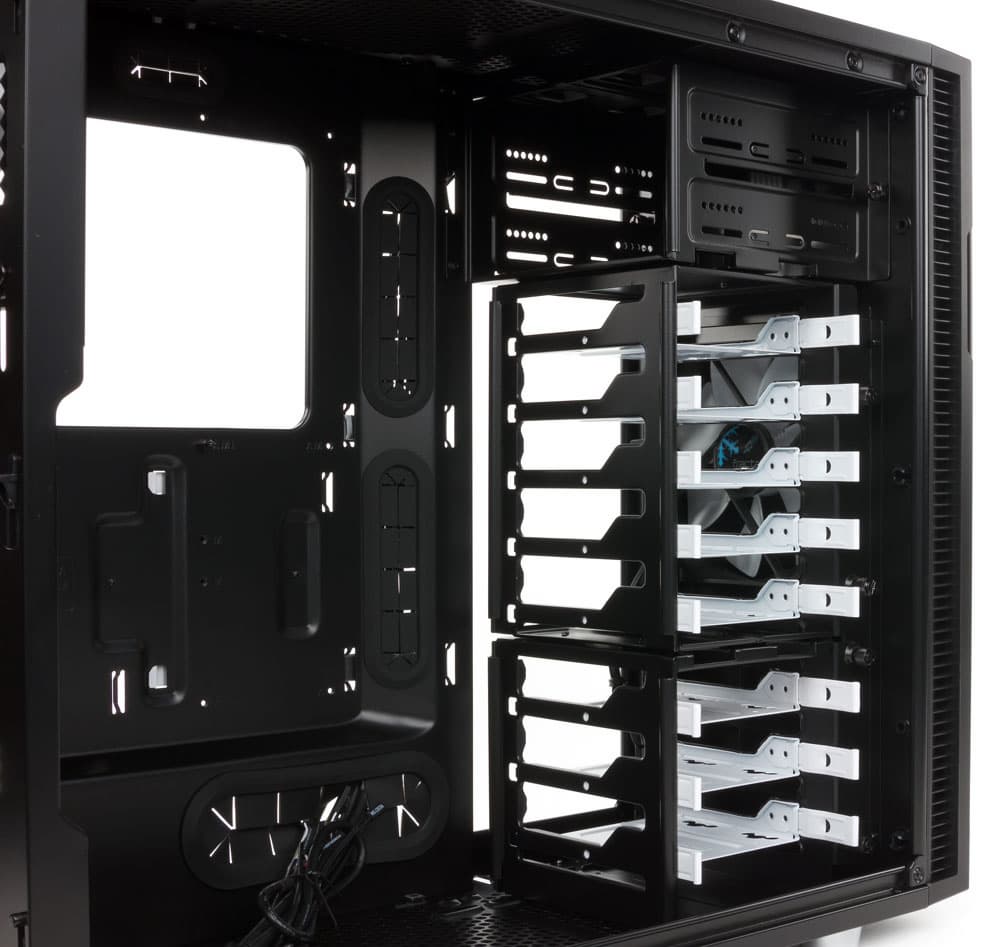

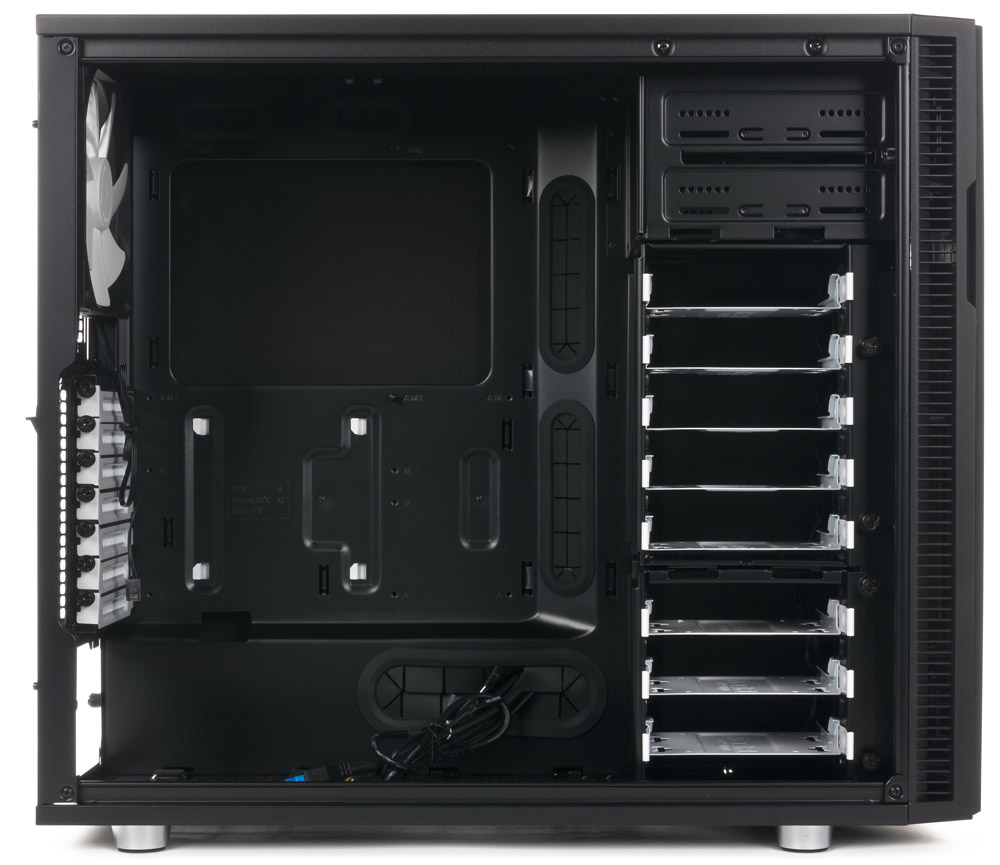

Fractal Design Define R5: отсеки для накопителей удалены

Единственное, что сделать не получится — это поместить трехместный отсек на место пятидюймового: на нем попросту не предусмотрен соответствующий крепеж. Однако есть и еще одна возможность: закрепить обе части корзины поперечно на днище шасси, одну рядом с другой. При этом останется достаточно места для блока питания обычной длины и для выходящих из него проводов, причем крепежные отверстия сделаны не круглыми (под винт), а в виде щелей длиной около 2,5 см, что дает некоторую дополнительную свободу в размещении отсеков.

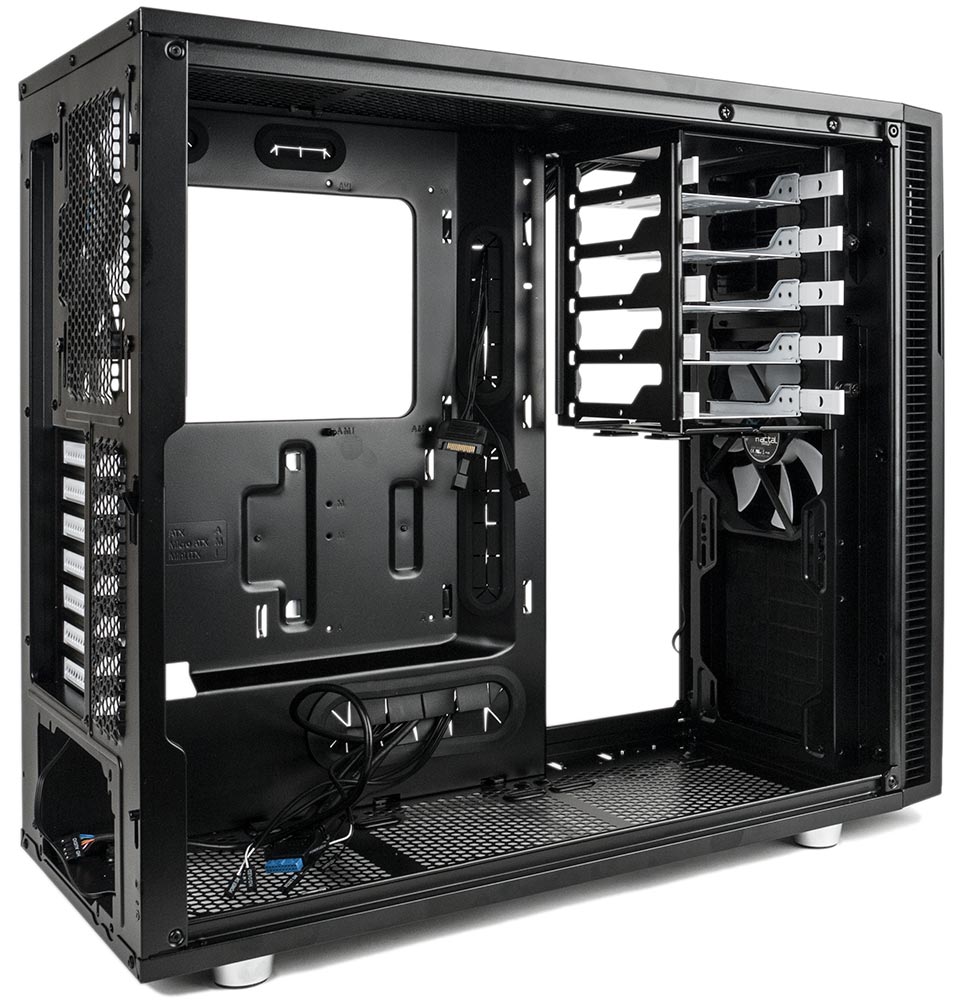

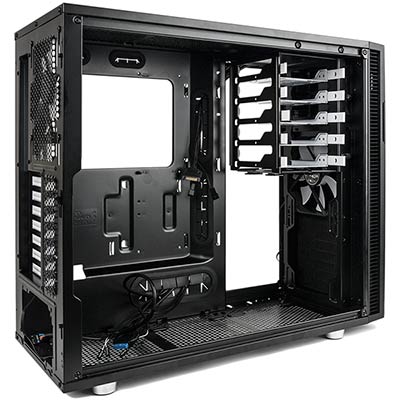

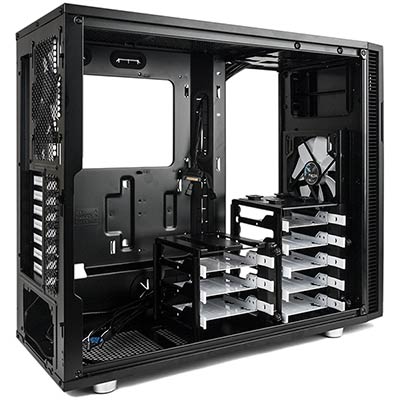

Fractal Design Define R5: вариант размещения отсеков

Сохранились и два дополнительных места для 2,5-дюймовых накопителей за подложкой системной платы, однако их крепление стало гораздо более удобным, но об этом позднее.

В корпус можно устанавливать системные платы формата ATX и все более компактные варианты. Максимально возможная длина видеокарт несколько увеличилась по сравнению с R4: при расположенной поперечно верхней половине корзины она составляет 310 миллиметров, т. е. плюс 15 мм, а при ее удалении увеличивается до 440 мм — здесь прибавка всего на 5 мм, однако платы длиннее 400 мм еще надо умудриться найти, даже если в эту величину включается разъем дополнительного питания, расположенный в торце.

Высоту системы охлаждения процессоров производитель ограничивает значением 180 мм. Наш замер показал, что эта величина может быть и немного больше: расстояние от подложки системной платы до левой боковой стенки составляет 206 мм, но отсюда надо вычесть высоту монтажных стоек, которая в данном случае не превышает 7 мм, а также толщину конкретной платы с учетом сокета и установленного процессора.


Конструкция

Размеры корпуса 462×232×531 мм (В×Ш×Г), включая ножки и другие выступающие элементы.

В сравнении с R4 новый корпус легче на целый килограмм. Произошло это, естественно, во многом за счет использования во многих элементах конструкции более тонкой стали: так, толщина боковых крышек теперь 0,8 мм, т. е. на 0,1 мм меньше. Однако совсем уж тонкого металла конструкторы применять не стали: как и в R4, элементов толщиной менее 0,7 мм мы не нашли. Поэтому общая жесткость как корпуса, так и его отдельных конструкций снизилась незначительно.

Панель управления не только осталась на верхнем торце лицевой панели, но и сохранила конфигурацию, хотя и тут есть мелкие изменения: кнопки, разъемы и индикаторы по-прежнему размещены в один ряд, но расстояния между ними немного увеличены.

Справа идут два разъема USB 3.0, затем еще пара USB 2.0, почему-то цвет разъемов одинаковый — черный. Проблем с подключением как широких, так и толстых устройств быть не должно: разъемы, как и в R4, расположены поперечно, а зазор между ними увеличен с 6 до 9 мм.

Середину панели управления занимает крупная кнопка Power, которая хоть и очень мягкая, но с довольно большим свободным ходом, что до некоторой степени может предотвратить срабатывания от случайных прикосновений. Левее расположена кнопка Reset, нажать которую и вовсе можно только каким-то подручным инструментом с острым кончиком.

Индикация, сохранив синий цвет, стала раздельной, но всё же не полностью: если в R4 был единственный светодиод, то в R5 их два, однако оба они по-прежнему через единый световод выходят на лицевую панель и немного подсвечивают кнопку Power. Замыкают ряд слева аудиоразъемы.

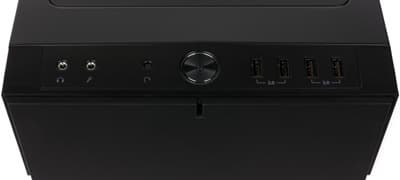

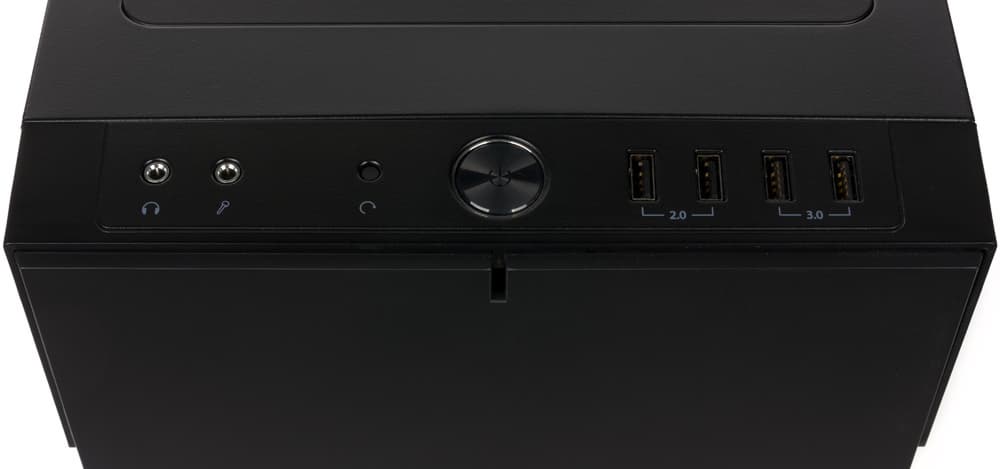

Fractal Design Define R5: панель управления

Поскольку высота корпуса та же, то пользоваться всеми этими органами вновь будет удобно в основном при напольном размещении компьютера.

В Define R5 сохранилась и главная отличительная черта — максимальная звукоизоляция. Всё, как в R4: на обе боковые стенки и переднюю дверцу изнутри наклеена прорезиненная ткань толщиной около миллиметра; отверстие под вентилятор в левой крышке закрыто съемной трехслойной заглушкой (пластик+поролон+ткань), такие же заглушки имеются на верхней крышке шасси. Остались и резиновые амортизаторы, через которые диски крепятся к салазкам, и мягкие наклейки на выступах днища шасси, фиксирующих блок питания, ножки корпуса снабжены вставками из довольно мягкой резины. Исчезла лишь амортизирующая прокладка по периметру окна, к которому крепится БП; почему решили сэкономить на копеечной детали, осталось непонятным.

Конечно, остались и элементы без звукоизоляции, например, задняя стенка. Однако и в R4 было то же самое, но он получил вполне высокую оценку при измерении шума. Конечно, такие замеры ниже будут приведены и для Define R5.

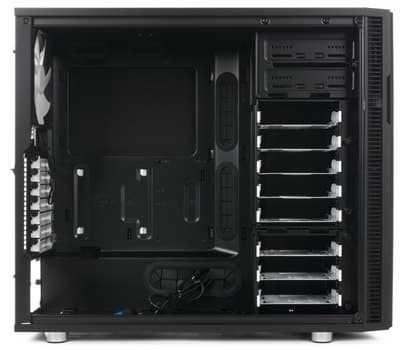

Fractal Design Define R5: вид на шасси слева

В обе части корзины накопители устанавливаются с помощью уже знакомых нам салазок, рассчитанных на 3,5- и 2,5-дюймовые HDD/SSD. А вот крепление двух 2,5-дюймовых накопителей за подложкой системной платы стало несравнимо более удобным: если в R4 они прикреплялись непосредственно к подложке, причем доступ к крепежным винтам перекрывался установленной системной платой, то теперь предусмотрены две съемные пластины. Так что можно уверенно сказать: в Define R5 количество реальных посадочных мест для HDD/SSD равно десяти.

Fractal Design Define R5: установка SSD/HDD справа

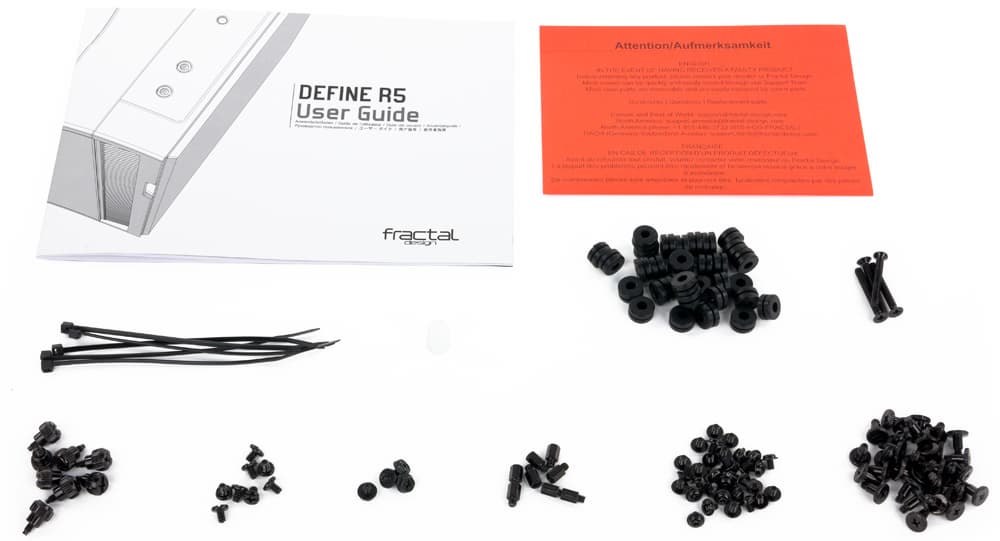

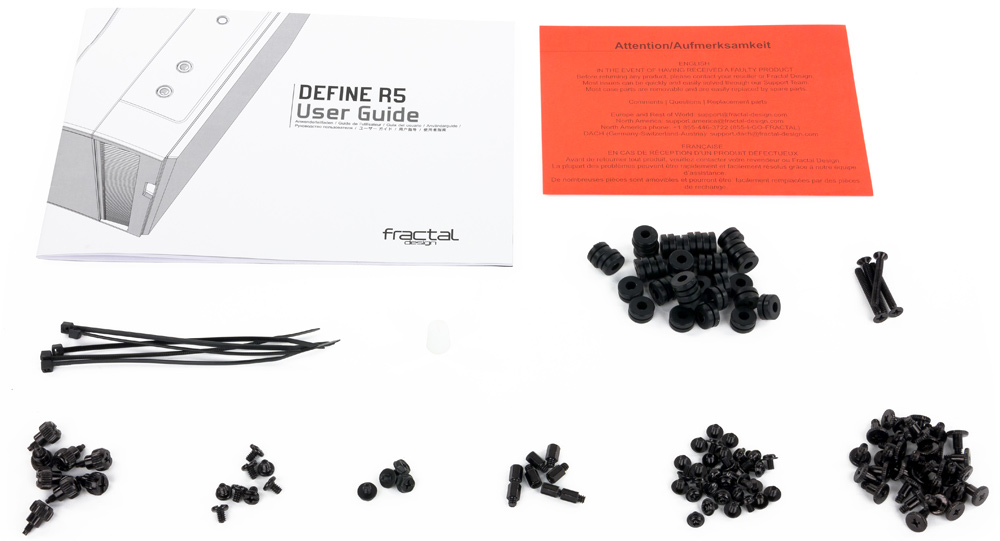

В комплекте довольно богатый набор крепежа, рассортированного по пакетикам, пять одноразовых стяжек и качественно изготовленная книжечка-инструкция с отличными чертежами, отдельные детали на которых для наглядности выделены цветом. И вновь отсутствует «пищалка» для системной платы.

Fractal Design Define R5: комплектация

Система вентиляции

Штатные вентиляторы в R5 такие же, как в R4: 140-миллиметровые малошумящие (Hydraulic bearing, 1000 об/мин), по одному на лицевой и задней поверхностях шасси, без подсветки.

Неизменным осталось и использование концепции ModuVent™: при установке компонентов с повышенным тепловыделением заглушки в левой боковой и в верхней крышках корпуса можно удалить, открыв дополнительные отверстия для потоков воздуха; можно и установить вместо заглушек дополнительные вентиляторы. Общее число мест для вентиляторов увеличилось с 7 до 9: по два спереди и на днище, три вверху, по одному сзади и слева, все с возможностью установки 140- и 120-миллиметровых моделей. Опять-таки схожесть с точностью до деталей. Так, заглушек на верхней крышке корпуса уже не две, а три, и устанавливаются они не изнутри, а снаружи.

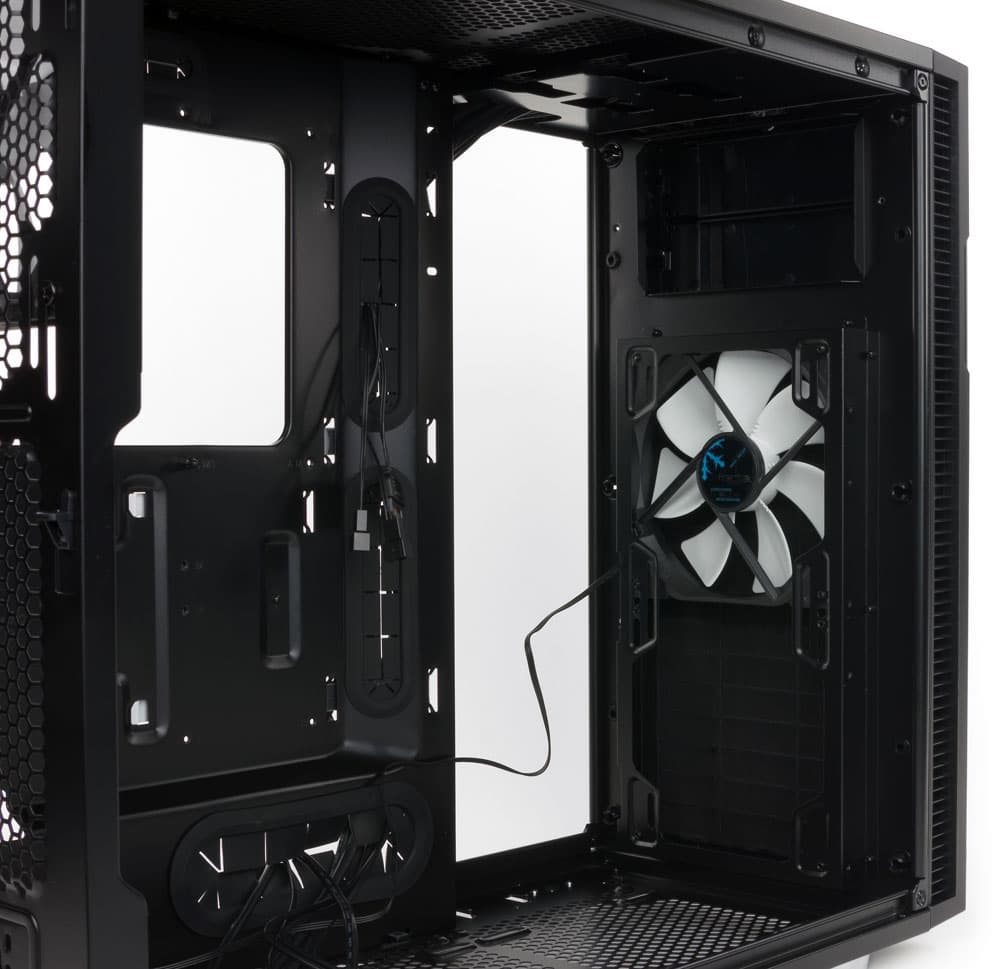

Фронтальные вентиляторы вновь доступны без вскрытия корпуса: достаточно снять декоративную решетку, удерживаемую одной защелкой. Только штатный вентилятор теперь установлен не на нижнем, как в R4, а на верхнем посадочном месте. Для второго такого вентилятора в комплекте есть длинные винты, а 120-миллиметровые модели здесь крепятся саморезами, которые надо приобретать самостоятельно. То же относится и к вентиляторам, устанавливаемым на верхней и нижней панелях шасси, а для крепления вентилятора на левой боковой стенке можно использовать саморезы, оставшиеся после снятия соответствующей заглушки.

Подключать вентиляторы можно как к системной плате, так и к имеющемуся в корпусе штатному регулятору с трехпозиционным переключателем. К нему можно подключить до трех вентиляторов, сам он подключается к блоку питания коннектором SATA-male, а вентиляторы к нему — стандартными трехконтактными коннекторами (естественно, задействованы только два контакта). Движок переключателя также расположен за дверцей, но теперь находится выше, над пятидюймовыми слотами, а его рукоятка стала крупнее и удобнее.

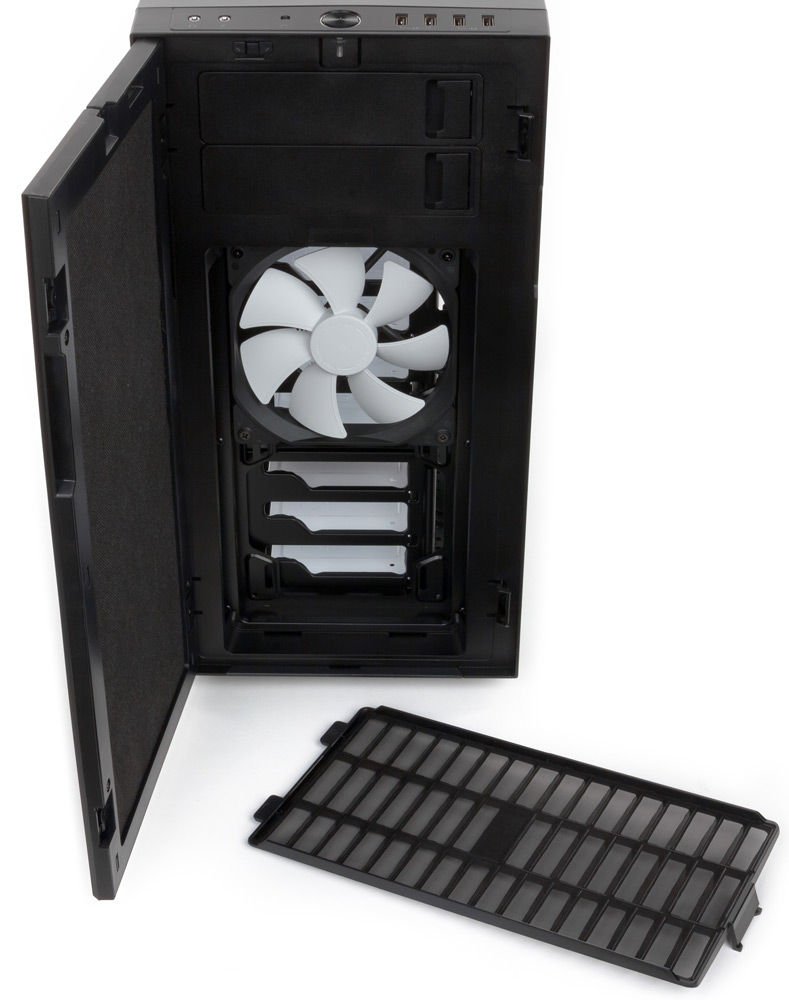

Fractal Design Define R5: фронтальный фильтр

Фильтров также два — фронтальный и нижний, сделанные из мелкоячеистой капроновой сетки. Но если у фронтального изменилась лишь форма и размер ячеек декоративной рамки, то нижний изменился гораздо сильнее. Конструктивно это тоже рамка с сеткой, однако фильтр стал длиннее — он теперь закрывает нижнюю плоскость шасси целиком, что является необходимостью, поскольку отверстия теперь есть на всей площади днища. Но главное в другом: он выдвигается не назад, как в R4, а вперед. И это гораздо удобнее в случаях, когда задняя стенка компьютера находится вблизи вертикальной поверхности: отодвигать его для извлечения фильтра уже не потребуется.

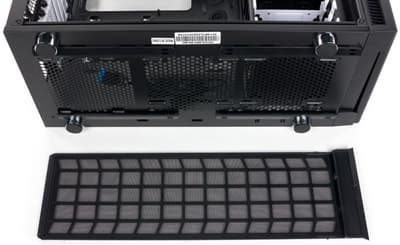

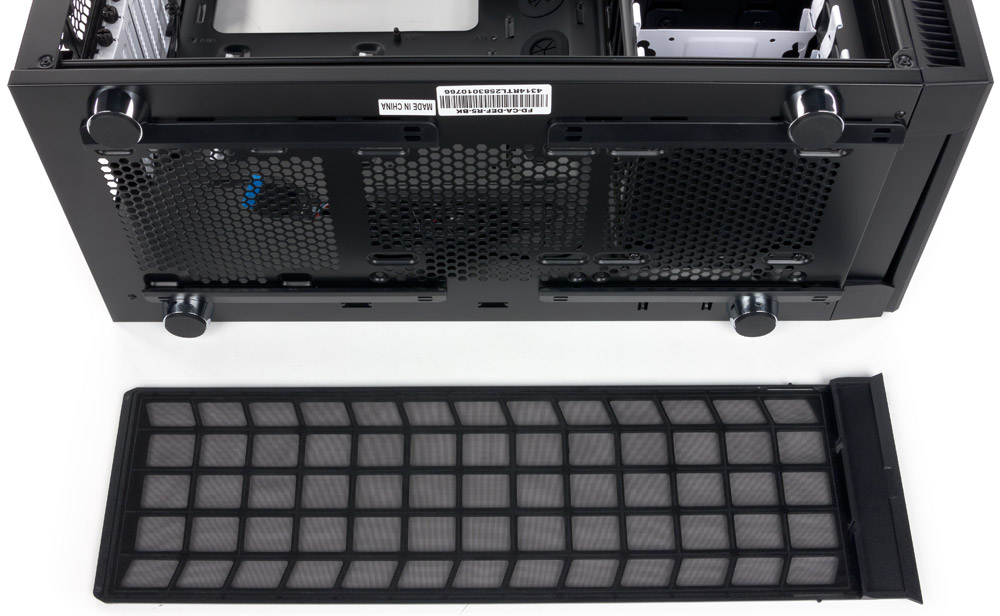

Fractal Design Define R5: нижний фильтр

Если передняя дверца, в которой нет никаких отверстий, закрыта, то забор воздуха фронтальными вентиляторами ведется через щели в боковых поверхностях лицевой панели. Конечно, эффективность вентиляторов при этом снижается, но очистка воздуха вовсе не исключается — поток и в этом случае пойдет через фильтр.

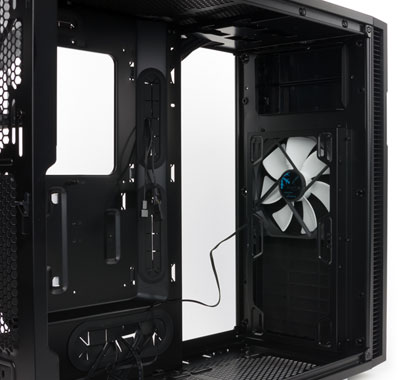

Количество прочих лазеек для пыли в сравнении с R4 стало меньше, поскольку нет ни выреза для захвата рукой на нижней кромке лицевой панели, ни отверстий в заглушках пятидюймовых слотов. Однако речь здесь идет о случаях, когда установлены звукоизолирующие накладки слева и вверху, а если они сняты, то для пыли вновь открывается широкая дорога: никаких фильтров в этих местах не предусмотрено.

Fractal Design Define R5: верхняя крышка

Благодаря гибкой системе размещения дисковых отсеков в корпус можно устанавливать радиаторы жидкостного охлаждения «в ассортименте» — любой толщины и длиной до 420 мм на верхней панели и до 360 мм на фронтальной. Как и в R4, отверстия для СВО в задней стенке отсутствуют.

Из дополнительных отверстий отметим большую перфорированную область в средней части задней панели, а также прорези в заглушках слотов расширения.


Сборка системного блока

Крепление боковых стенок у Define R5 совсем другое, чем у R4: не пазы-гребенки, а П-образная штамповка на передней кромке, играющая роль петли. Поэтому открываются они не сдвигом, а поворотом, и закрепляются винтами с накатными головками.

Причем для левой стенки винты используются факультативно: у нее есть защелка, фиксирующая заднюю кромку стенки в трех точках. Правда, конструкция до конца не продумана: освободив защелку, дверцу надо непременно придерживать рукой — в приоткрытом даже на совсем небольшой угол состоянии она ничем не удерживается и попросту упадет. А поскольку ее вес из-за приклеенного слоя звукоизоляции получился приличным, грохоту будет немало, особенно если корпус стоит на столе.

Надо сказать, что жесткость боковых крышек всё же маловата, что несколько затрудняет процедуру установки их на место.

Лицевая панель также крепится шестью круглыми пластиковыми защелками, и полному ее снятию мешают пучки кабелей, подходящих к кнопкам и разъемам. Хотя снимать ее придется вряд ли: ко всем узлам, так или иначе участвующим в сборке, доступ есть и без этого.

Установка блока питания возможна вентилятором вверх или вниз, причем как до, так и после установки материнской платы. Он крепится винтами к задней стенке шасси, но амортизирующей прокладки, как уже было сказано, в R5 нет, остались лишь наклейки-амортизаторы на металлических выступах днища, фиксирующих БП в нужном положении.

Системная плата крепится на обычные шестигранные стойки, из которых установлена только одна, с центирующим выступом. Еще восемь штук есть в комплекте принадлежностей.

Подложка системной платы, сохранив ту же толщину в 0,7 мм и большое окно для удобства работы с процессорным кулером, стала более жесткой, и произошло это благодаря выраженному штампованному рельефу.

Отверстий для прокладки проводов за подложкой также пять: одно большое внизу, два поменьше в середине и два совсем маленьких вверху. Все они снабжены резиновыми накладками с разрезными лепестками.

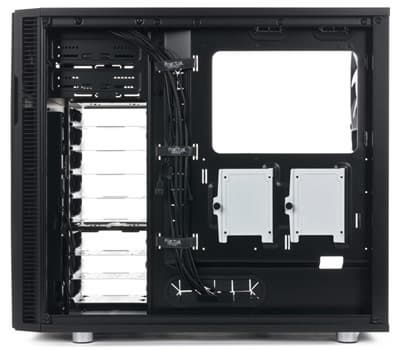

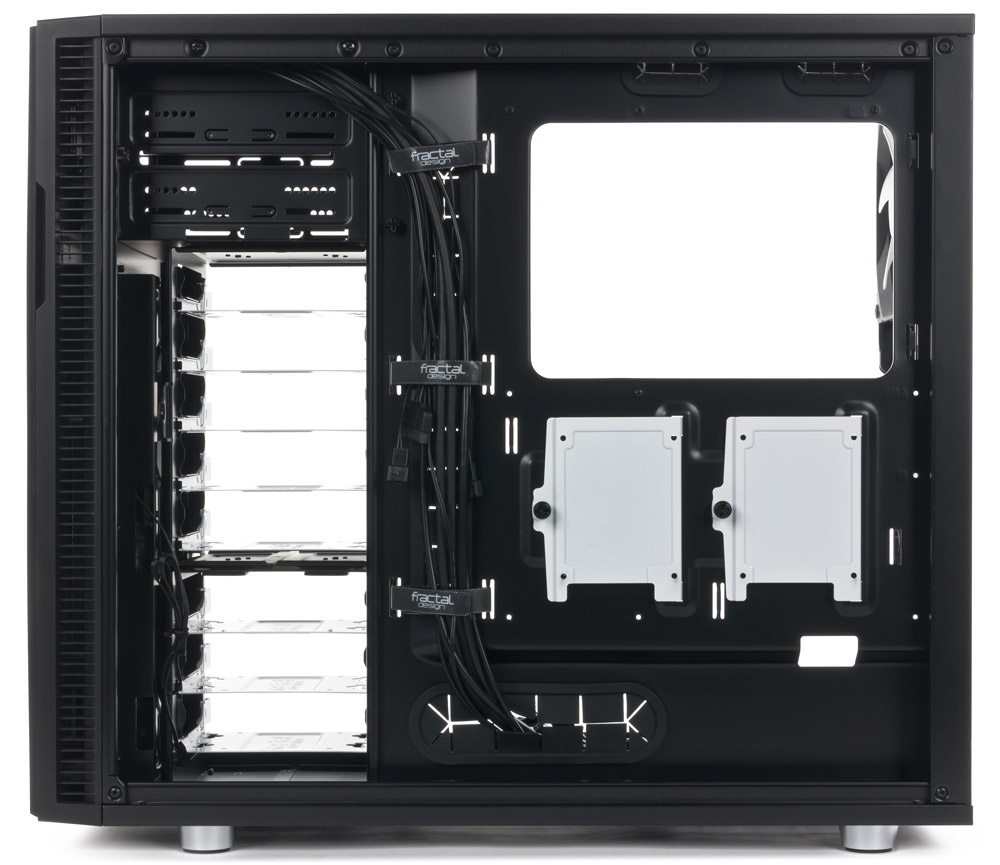

Fractal Design Define R5: вид на шасси справа

Заглушка в отверстии для портов ввода-вывода на задней стенке шасси отсутствует, а в семи прорезях для плат расширения заглушки многоразовые, крепятся они винтами с накатными головками. Восьмая прорезь, вертикальная, которую мы видели в R4, здесь отсутствует.

Оптические накопители в 5-дюймовых слотах с обеих сторон крепятся винтами с накатными головками, которых в комплекте восемь штук. Заглушки этих слотов в лицевой панели, как было сказано, легко извлекаются снаружи, а металлических заглушек, которые надо выламывать, на шасси нет.

Fractal Design Define R5: отсеки для накопителей

Про варианты размещения корзин для дисковых накопителей мы уже рассказывали, перейдем к установке самих дисков.

Салазки для HDD/SSD целиком металлические, включая ручки-защелки. Их фиксация в корзине вполне приличная, однако есть возможность дополнительного крепления винтом. 3,5-дюймовые диски к салазкам крепятся через резиновые амортизаторы специальными винтами (и тех, и других в комплекте по 32, то есть для всех восьми мест). А вот резиновые шайбы для 2,5-дюмовых накопителей и дополнительных вентиляторов на этот раз сочтены лишними.

Fractal Design Define R5: отсеки для накопителей

Конструкция салазок не обеспечивает нормальный отвод тепла от корпуса 3,5-дюймового диска, причем нижняя часть накопителя, где расположены его электронные компоненты, получается закрытой сплошной нижней плоскостью салазок. Поэтому в плане охлаждения таких накопителей приходится рассчитывать в основном на фронтальные вентиляторы.

При поперечном расположении дисков справа остается достаточно места, чтобы можно было использовать SATA-кабели с прямыми разъемами.

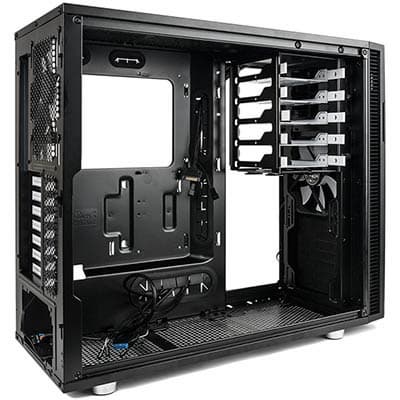

Fractal Design Define R5: вариант размещения отсеков

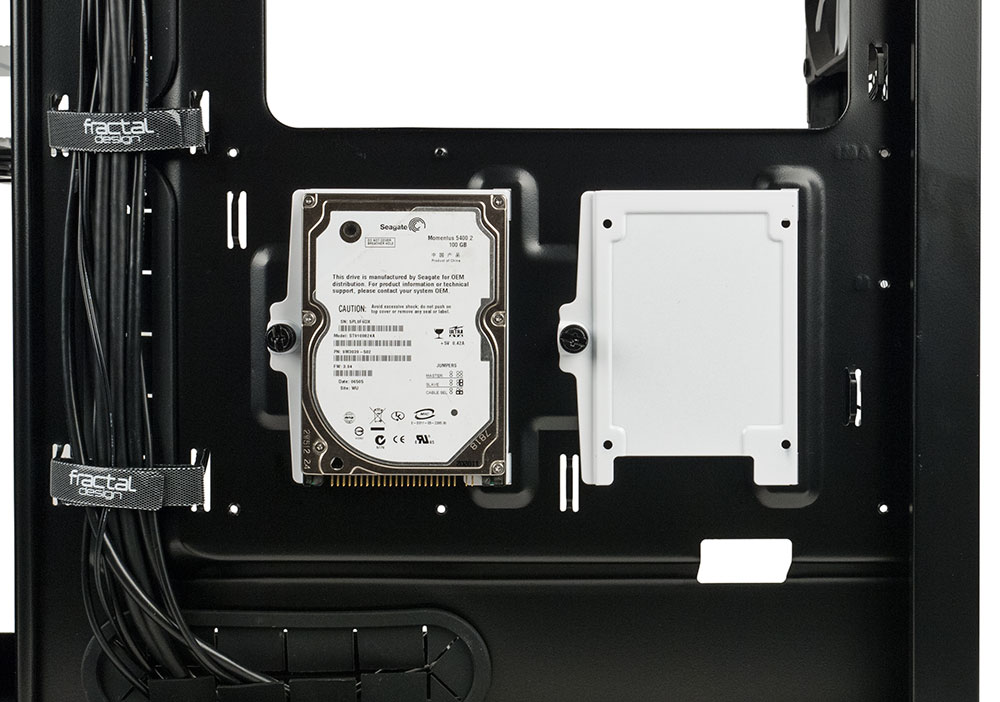

2,5-дюймовые SSD/HDD, устанавливаемые за подложкой системной платы, сначала винтами крепятся к фигурным пластинам, у которых с одной стороны есть выступы, входящие в отверстия подложки, а с другой — невыпадающий винт с накатной головкой. Такое решение обеспечивает как надежную фиксацию накопителей, так и удобство их установки или замены в любой момент.

Внешние разъемы корпуса оснащены экранированными кабелями с монолитными коннекторами, для звука есть только HD-audio. Пучок кабелей от панели управления уложен за подложкой системной платы и удерживается тремя многоразовыми застежками-липучками, которыми можно будет зафиксировать и прочие кабели, укладываемые при сборке по той же траектории. Для других проводов и кабелей можно использовать одноразовые стяжки из комплекта.

Кромки шасси завальцованы, чтобы уменьшить риск повреждения рук сборщика.


Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

Уровень шума корпуса

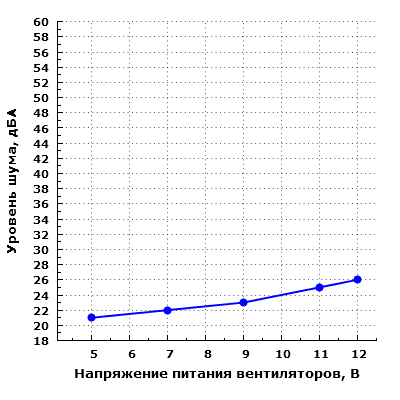

При открытой двери уровень шума системы охлаждения корпуса изменяется в не слишком широких пределах от 22 до 31 дБА в ближнем поле. При закрытой двери в тех же условиях шум системы охлаждения корпуса изменяется в пределах от 21 до 26 дБА, что демонстрирует довольно высокую степень ослабления шума элементами корпуса. В принципе, подход к шумоизоляции у Fractal Design не вполне типичный. У подавляющего большинства конкурирующих решений для улучшения шумоизоляции применяется оклейка сплошных панелей тонким слоем поролона, тогда как панели корпусов серии Define оклеиваются листами стеклоткани с гудроновой пропиткой. Такие листы имеют существенно более высокую плотность и массу и по сути своей являются виброизоляцией, то есть минимизируют паразитные переотражения звуковых волн через элементы корпуса, а также увеличивают толщину, массу и жесткость панелей, что тоже положительно сказывается на подавлении нежелательных звуков.

При питании вентилятора напряжением 5 В шум находится на очень низком уровне даже при расположения микрофона в ближнем поле. Однако с ростом напряжения питания уровень шума несколько повышается. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от очень низкого (22 дБА) до низкого (25 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток. Впрочем, даже при питании вентилятора номинальным напряжением 12 В шум системы очень далек не только от пороговых 40 дБА, но и от типичных 34 дБА. При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом, шум можно будет охарактеризовать как минимально заметный.

Корпус оснащен штатным трехпозиционным контроллером вентиляторов, который выполнен на основе пассивного коммутатора и требует подключение сразу двух питающих напряжений (5 В и 12 В), которые и включаются контроллером определенным образом. К достоинствам такой схемы можно отнести полную бесшумность работы самого коммутатора, а также отсутствие шума от вентиляторов, имеющего неаэродинамическое происхождение, который иногда возникает из-за работы ШИМ-контроллера.

Уровень шума, дБА
РежимНастольное размещениеНапольное размещение
High2623
Low20менее 20
122623
521менее 20

Качество вентиляторов в корпусах Fractal Design нареканий не вызывает — призвуки при работе отстутствуют. Если говорить о комплектных вентиляторах, которыми оснащаются корпуса при продаже, то данные модели являются одними из лучших.

Акустическая эргономика корпуса находится на высоком уровне, также отметим наличие простого, но эффективного контроллера и грамотный подход разработчиков к борьбе с нежелательными звуками системного блока.

Позиционирование и выводы

Корпус Define R4 получил в нашем обзоре высокую оценку, а его «обновленная, исправленная и дополненная» версия Fractal Design Define R5 получилась уж точно не хуже. Сохранив все положительные черты и конструктивные решения, разработчики сумели сделать еще один шаг вперед: новая модель стала удобнее, а ее потенциал больше.

Вкратце перечислим основные моменты, теперь уже без сравнения с R4.

Строгость дизайна нивелируется возможностью выбора одной из трех расцветок, причем каждая из них имеет два варианта: со сплошной левой боковой стенкой и с прозрачным окном в ней.

Свидетельством заботы о пользователе стала возможность установки петель фронтальной дверцы на удобную в каждом конкретном случае сторону, причем процедура очень проста и занимает всего несколько минут.

Благодаря системе мер по звукоизоляции, Define R5 наилучшим образом подходит для создания компьютеров с малым уровня шума. Правда, в компьютерах с очень большим выделением тепла придется пожертвовать звукоизоляцией, что также предусмотрено конструктивно.

Десяти посадочных мест для жестких дисков и двух для оптических приводов будет достаточно для большинства владельцев. Можно посетовать лишь на отсутствие возможности установить 3,5-дюймовые устройства с выходом на лицевую панель.

Гибко трансформируемая система размещения накопителей позволит сборщику оптимизировать систему охлаждения для самых разных конфигураций, включая весьма мощные, а также установить одну или несколько видеокарт любых мыслимых размеров, но при этом оставить место для немалого количества HDD/SSD.

Штатная система вентиляции состоит всего из двух вентиляторов, которых во многих случаях будет вполне достаточно. В то же время есть возможность установки как дополнительных вентиляторов, так и различных радиаторов жидкостного охлаждения, одного или нескольких. Всё это позволит владельцу, не переплачивая изначально, устроить охлаждение будущего компьютера в соответствии со своими предпочтениями.

Фильтрация потоков воздуха вполне достаточна для имеющихся вентиляторов и очень удобна в обслуживании. Однако для дополнительных вентиляторов на верхней и левой поверхностях корпуса фильтров не предусмотрено, и при их установке избежать проникновения пыли внутрь компьютера не получится.

Наконец, в плане оснащенности внешними портами корпус Define R5 хоть и нельзя отнести к категории «на все случаи жизни», но четырех портов USB, имеющихся на панели управления, большинству владельцев будет вполне достаточно.

На фоне всего этого несколько обидно, что отдельные положительные моменты, пусть и мелкие, «потерялись» на пути от R4 к R5. Это, например, относится к отсутствию у R5 некоторых амортизирующих элементов, которые были в комплекте R4.

По совокупности всех этих обстоятельств мы считаем, что и этот продукт компании вполне достоин нашей награды за оригинальный дизайн.

Правда, цена новинки на момент написания обзора еще не была известна (в таблице она появится, но позднее), а степень популярности модели напрямую связана с ценовым фактором. Остается надеяться, что в российской рознице Define R5 будет стоить немногим дороже, чем R4.



Корпус Fractal Design Define R5 предоставлен на тест производителем
