Обзор корпуса Foxconn TV-544


Корпуса производства Foxconn появились на рынке нашей страны не так уж давно, однако, на данный момент они уже встречаются в продаже на территории практически всей России, то есть данная продукция редкостью на полках магазинов не является и распространена не хуже продукции тех же Inwin и Codegen Tech.

Некоторые модели корпусов Foxconn были рассмотрены нами ранее и оставили в целом удовлетворительное впечатление, а некоторые, например корпуса серий TSAA и TLM, так и вовсе показали себя хорошо.

Сегодня у нас очередной корпус Foxconn, на этот раз относящийся к серии TV, а именно TV-544. Данная модель представляет собой корпус формата microATX и имеет типоразмер минибашня (minitower).


Физические параметры
Ширина 190 мм
Высота 385 мм
Длина 450 мм
Масса н/д

Корпус поставляется в картонной коробке с цветной полиграфией, внутренняя упаковка состоит из комбинированных картонно-пенополиэтиленовых вставок и целлофанового пакета. В комплект поставки входят:

  • Инструкция по сборке
  • Сетевой шнур

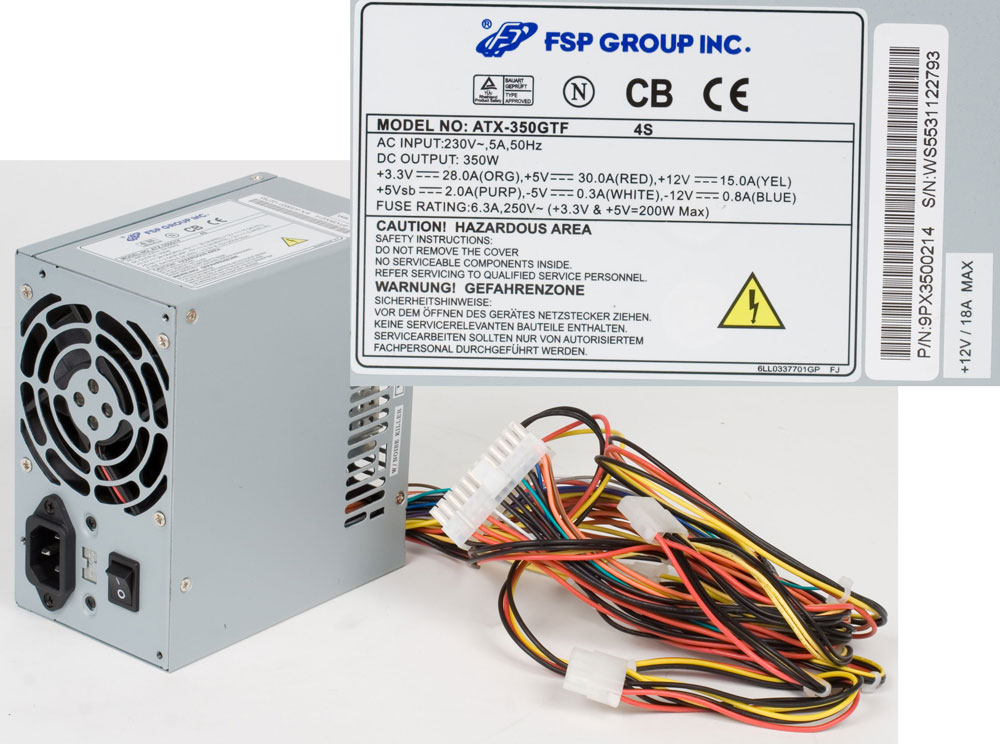

  • Блок питания FSP ATX-350GTF (12В-18А)
  • Два вентилятора

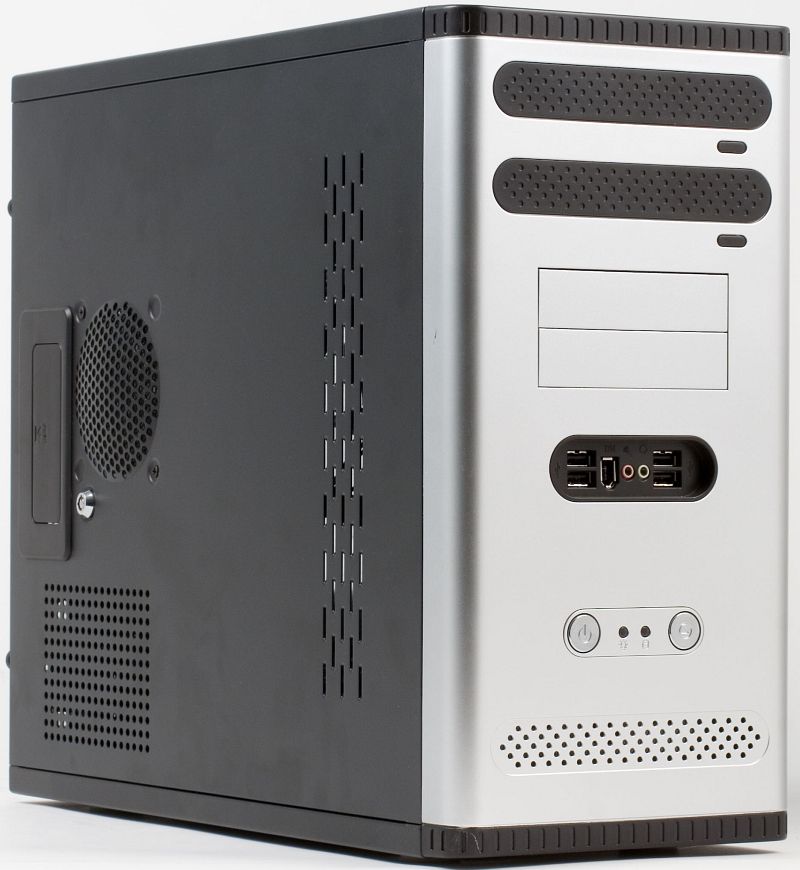

Дизайн корпуса и передней панели решен в стандартных фоксконовских цветах: черном и серебристом. При этом передняя панель не выглядит замыленной, хотя особых эмоций тоже не вызывает. Выглядит корпус спокойно, и выделяться не стремится.

Окрашена передняя панель посредством напыления, что грозит повышенным износом лакокрасочного покрытия в случае неблагоприятных внешних условий.

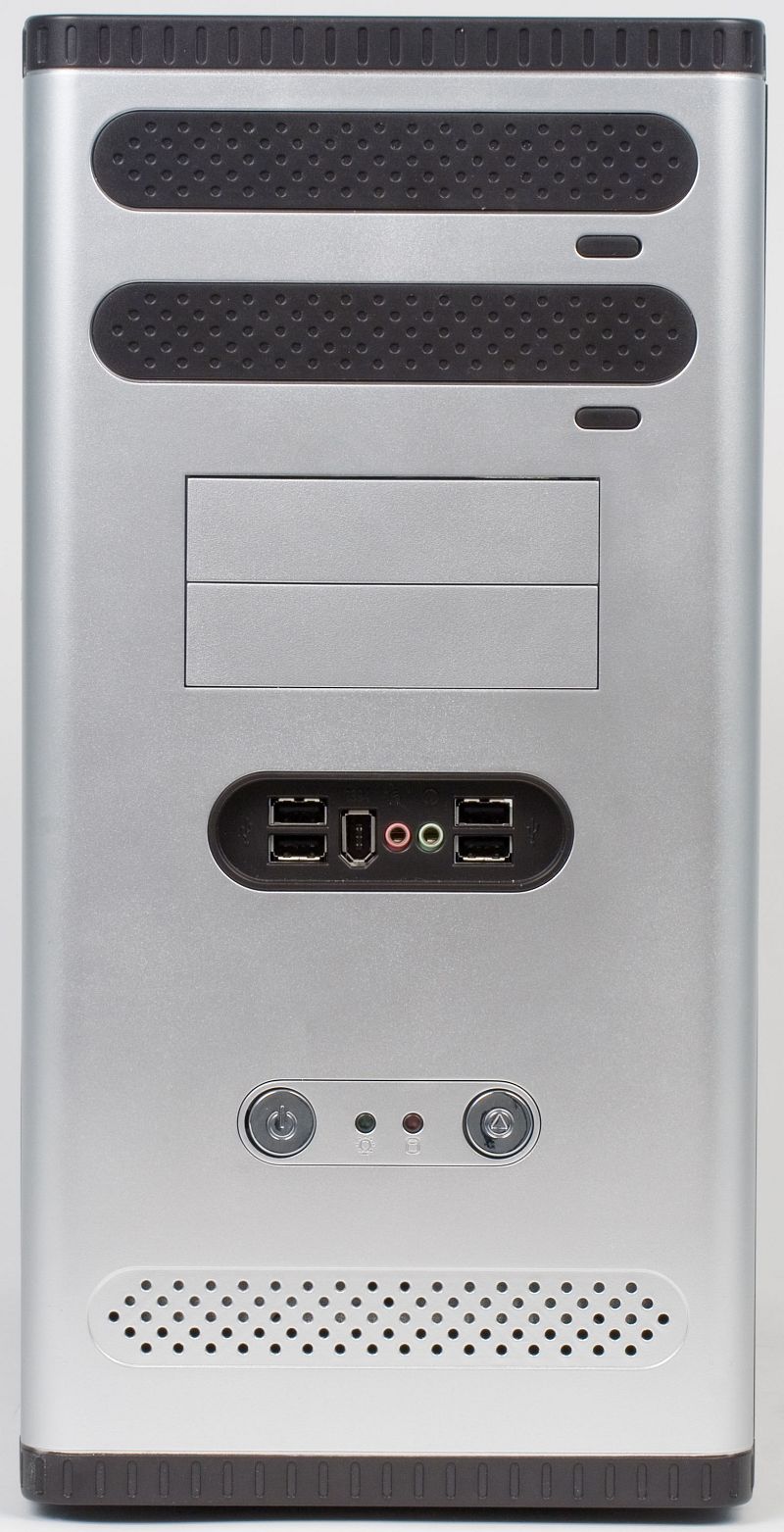

Какие-либо провода к передней панели не подходят, все элементы управления и коммутации расположены на передней стенке шасси, на передней панели есть только соответствующие отверстия и кнопки-толкатели. Количество фронтальных разъемов, для в общем то бюджетного корпуса впечатляет, в их числе:

  • 4 разъема USB
  • 1 разъем IEEE 1394 (FireWire)
  • 2 аудиоразъема

Блок разъемов расположен чуть ниже середины корпуса. Данное расположение является пожалуй компромиссным решением, позволяющим учесть, как напольное, так и настольное размещение системного блока.

Кнопки включения питания (Power) и перезагрузки (Reset) выполнены из пластика, имеют серебристое глянцевое покрытие и абсолютно идентичны внешне. Размер кнопок стоило сделать поменьше, так как при нажатии их заметно перекашивает в посадочных местах, однако, на их работоспособности данный факт не сказывается, работают они без заеданий.

На пятидюймовых отсеках присутствуют декоративные крышки, что позволяет устанавливать оптические приводы любого цвета, причем выполнена и работает данная конструкция без каких-либо замечаний и подгонки не требует.

Крепление передней панели осуществляется при помощи составных металлических «бутонов», данная конструкция надежная и вполне удобная.

Пылевых фильтров на передней панели не предусмотрено, зато предусмотрен вырез в нижней части передней панели со стороны пола, выступающий в роли воздухозаборника, а точнее — пылезаборника. Правда, данный недостаток свойственен многим недорогим корпусам.

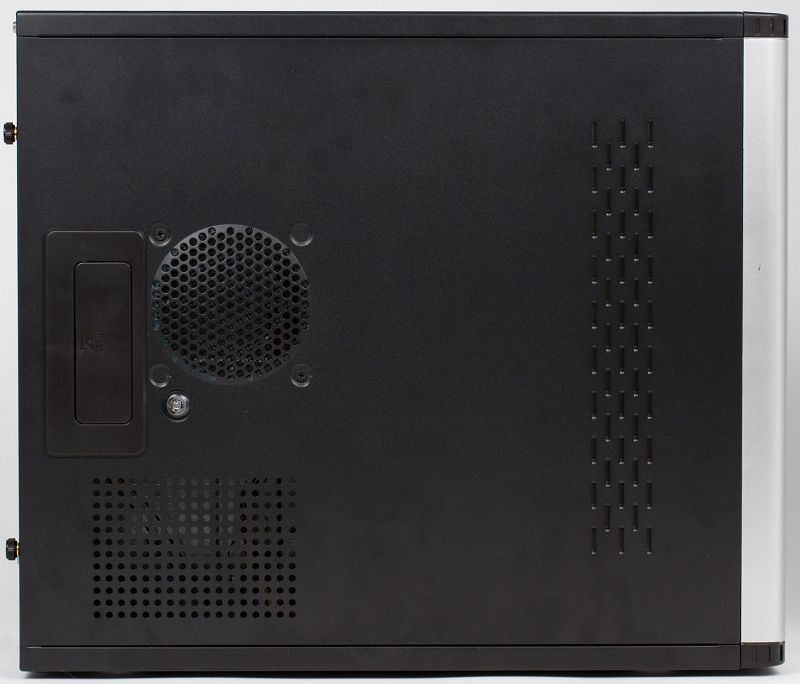

На правой стенке расположено несколько вентиляционных отверстий, крепление обеих боковых стенок осуществляется посредством винтов с накатной головкой, причем последняя имеет пластиковое покрытие, повышающее удобство при использовании таких винтов.

Также правая стенка оснащена дополнительным запорным устройством, позволяющим при частых операциях внутри корпуса обойтись без крепления стенки винтами.

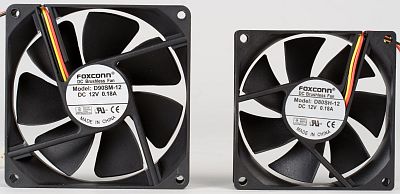

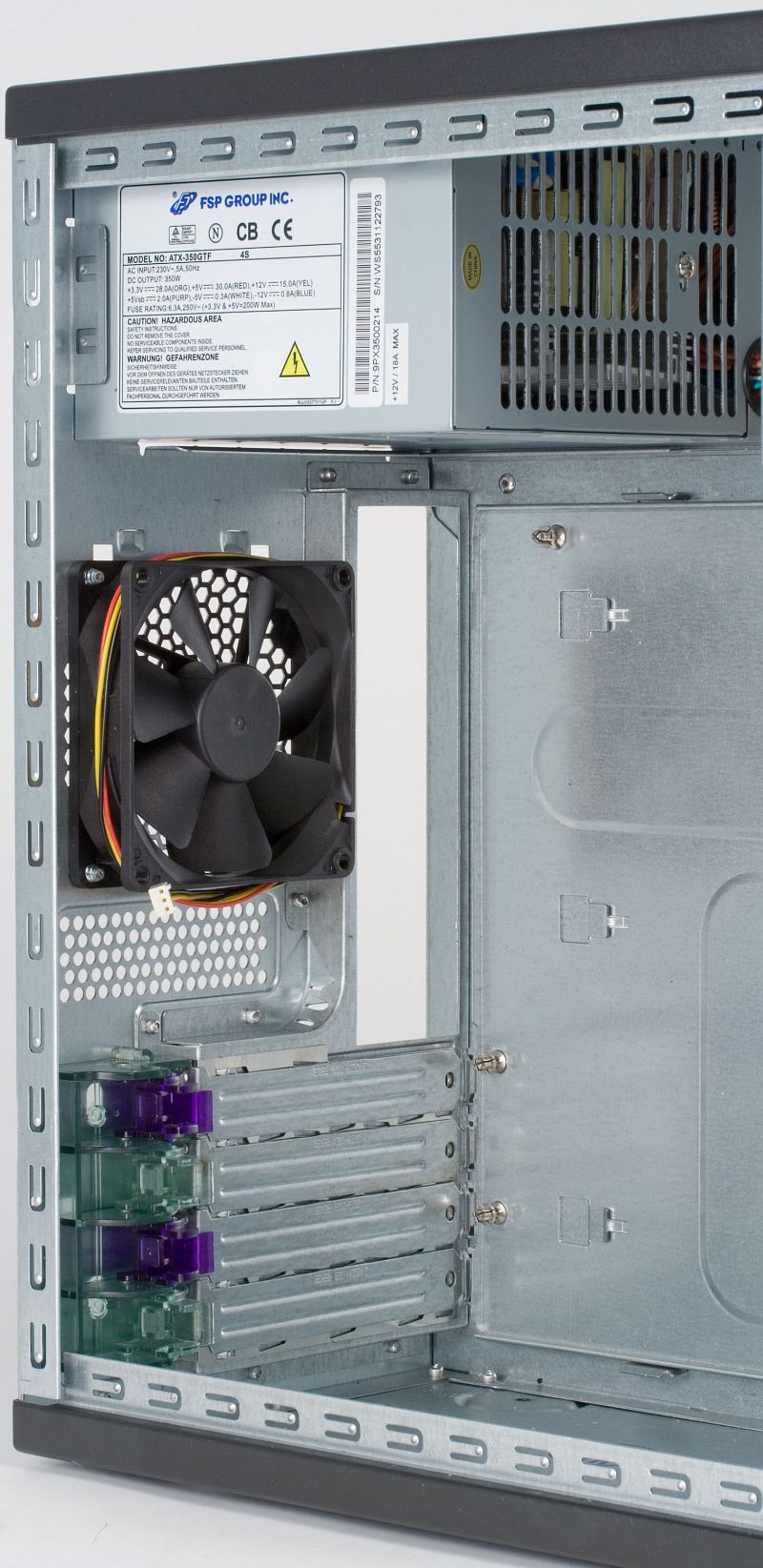

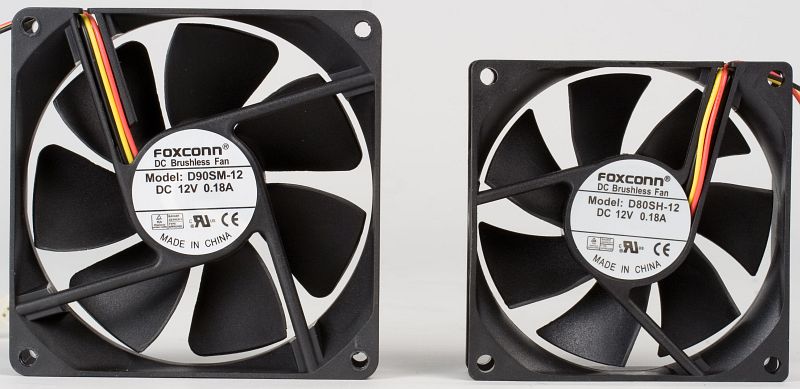

Задняя стенка шасси имеет посадочное место для 92 мм вентилятора, куда собственно и установлен один из комплектных вентиляторов указанного типоразмера. Второй вентилятор типоразмера 80 мм установлен с внутренней стороны передней панели и предназначен для обдува установленных жестких дисков. Последние устанавливаются вертикально поперек корпуса разъемами к правой стенке корпуса, таким образом диск окажется установленным на левом боку, если считать сторону с разъемами тыльной.

В корпусе предусмотрено:

  • 2 отсека типоразмера 5,25 дюйма с внешним доступом
  • 2 отсека типоразмера 3,5 дюйма с внешним доступом
  • 2 посадочных места для жестких дисков

Тестирование эргономических характеристик системы вентиляции корпуса

В данном случае шум системы охлаждения корпуса на номинальных оборотах достаточно сильный и заметный. Основной его источник — 80 мм вентилятор, установленный на передней стенке шассии. К 92 мм вентилятору на задней стенке и блоку питания особых претензий в плане шума нет.

Сборка системного блока

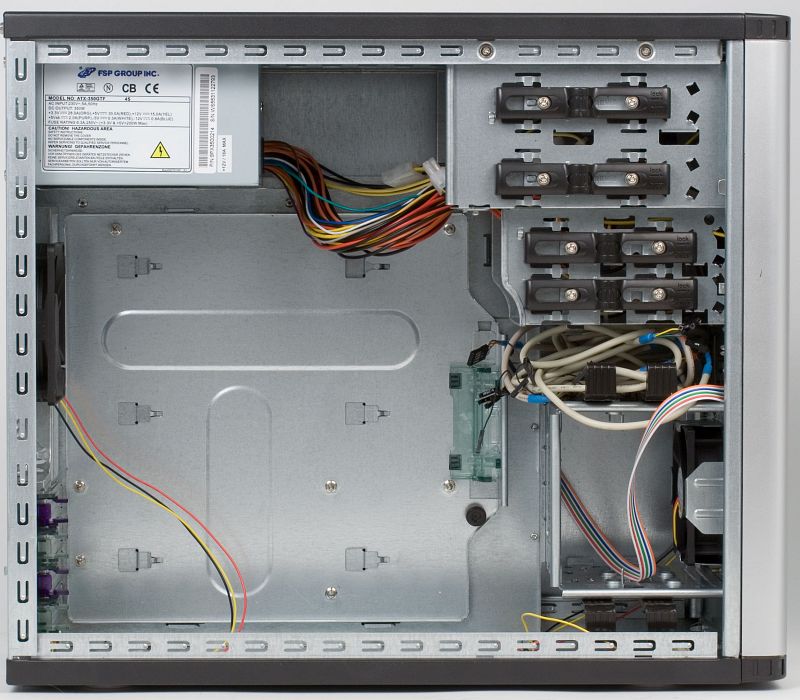

Практически все компоненты внутри корпуса имеют безвинтовую систему крепления, насколько это хорошо мы сейчас выясним.

Заглушка панели I/O отсутствует. Системная плата устанавливается при помощи весьма нестандартного крепления, а именно конусообразных элементов, имеющих сужение у основания. Надежность данной конструкции ниже, чем у традиционного винтового крепления, поэтому использовать массивные кулеры с высоким центром тяжести типа Thermaltake Big Typhoon в данном случае не стоит. С кулерами, имеющими массогабаритные характеристики сравнимые с боксовыми системами охлаждения, проблем не будет.

Крепление плат расширения осуществляется также при помощи безвинтовой системы. Около посадочных мест для карт расширения установлена пластиковая пластина, на которой закреплены точно такие же пластиковые защелки в количестве четырех штук. В принципе, конструкция вполне логичная и понятная, правда усилия открытия защелок таковы, что возникает стойкое ощущение, что сейчас защелка разломится пополам.

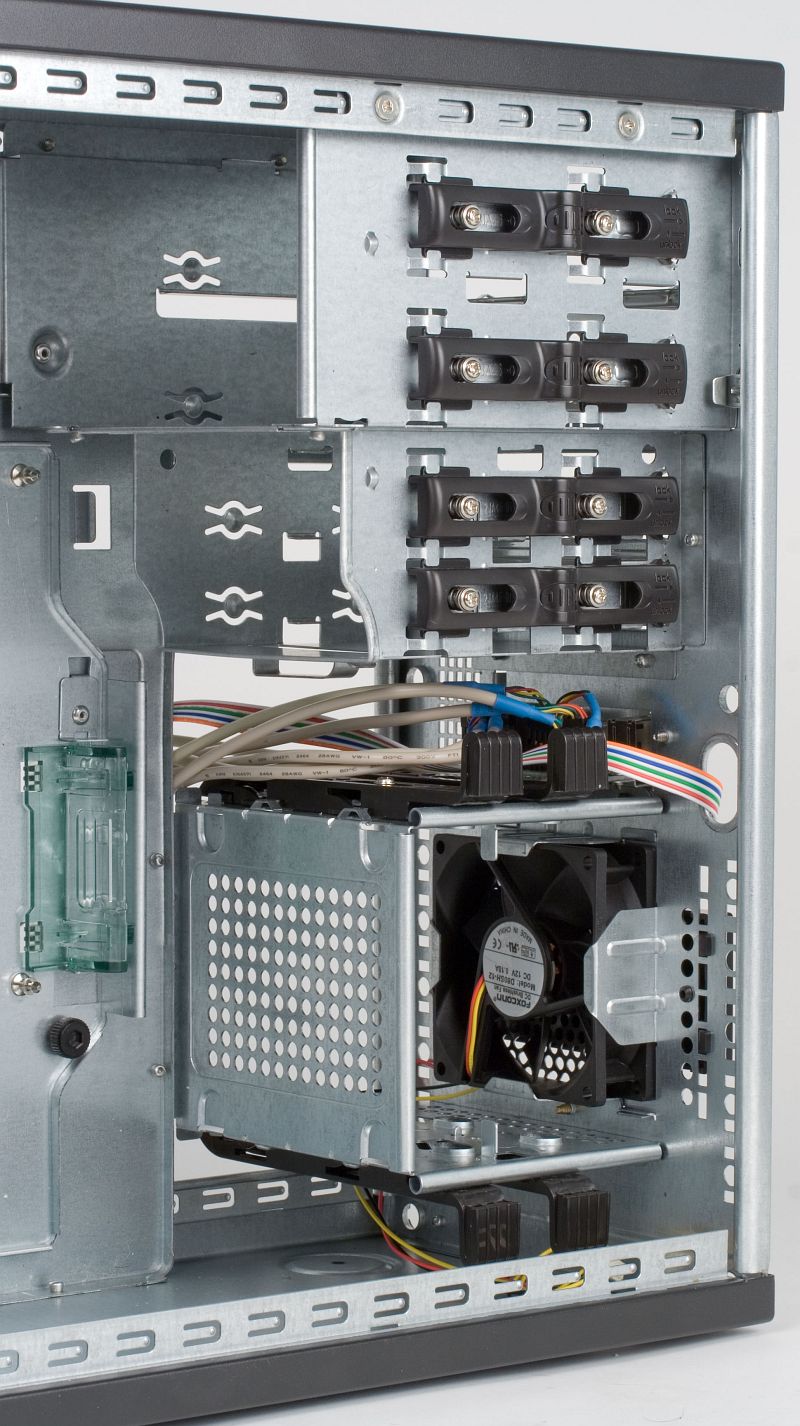

Крепление накопителей осуществляется при помощи сходных систем, заключающихся в наличии движущейся пластиковой планки с выдвигающимся пластиковым штырем, то есть при движении планки в одну сторону штырь выдвигается, при движении в другую сторону — задвигается. Все имеющиеся планки двигаются и работают плавно.

Для отсеков типоразмера 5,25 и 3,5 дюйма с внешним доступом предсмотрено по одной планке с правой стороны, с левой стороны расположены металлические наплывы.

В отсеки 3,5 дюйма с внешним доступом устройства устанавливаются без особых проблем, конструкция отсеков такова, что устройство неплохо фиксируется за счет имеющихся металлических наплывов, а вот воспользоваться безвинтовой системой крепления довольно сложно, так как точное позиционирование накопителя при помощи визуального контроля невозможно, а выполнение данной операции наощупь, является весьма нетривиальной задачей. Жесткий диск в данный отсек устанавливается также без проблем с вышеуказанными оговорками.

Для посадочных мест для жестких дисков предусмотрено по две таких планки — сверху и снизу относительно отсека. Такая конструкция оказалась ненадежной и качественно установить жесткий диск оказалось невозможным. В целом, крепление в этих отсеках продуманным назвать нельзя, конструкторы здесь явно перемудрили

Подключение фронтальных разъемов организовано следующим образом:

  • USB — комплектом из трехконтактного и одноконтактного разъемов (четыре комплекта)
  • Audio — с помощью жгута проводов с одноконтактными разъемами
  • IEEE1394 (FireWire) — с помощью двух жгутов проводов с одноконтактными разъемами
В целом удобство сборки системного блока в данном корпусе высоким не является.

Тестирование системного блока с помощью программных приложений

Последний этап представляет собой тестирование с помощью программных средств, осуществляющих сильную нагрузку различных подсистем компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение внутри корпуса. Можно оценить возможности и производительность системы охлаждения корпуса. Для этого этапа будут использованы

  • HDTV 1080p — воспроизведение тестового видеоролика в течение часа
  • ATI Tool — тест 3D View в течение часа
  • COPYTEST — непрерывное копирование 176 файлов общим объемом 1,88 ГБ в течение 30 минут с одного раздела HDD на другой

Конфигурация тестового стенда:

  • Процессор AMD Athlon 64 3500+
  • Кулер GlacialTech 7300 Light
  • Системная плата ASUS A8N-VM CSM
  • Оперативная память Corsair XMS, 2 два модуля по 512 Мб
  • Жесткий диск Seagate ST380811AS 80 ГБ

В данном случае система вентиляции тестировалась в двух конфигурациях:

  • без установленных корпусных вентиляторов
  • с двумя штатными вентиляторами

В режиме работы с отключенными вентиляторами температура основных компонентов, и в частности жесткого диска, является достаточно высокой. Долговременная работа в таком режиме не рекомендуется, особенно при повышенной температуре окружающего воздуха.

При двух работающих корпусных вентиляторах температура компонентов находится в пределах нормы.

Наши тесты показали, что техническое решение, примененное в данном корпусе для крепления жесткого диска, недостаточно эффективно с точки зрения теплоотвода.

Итоги

Корпус оставил смешанное впечатление. Неплохое качество изготовления и незамыленный дизайн, а также хорошо зарекомендовавший себя блок питания FSP в комплекте с одной стороны против высокого шума системы охлаждения в номинальном режиме и плохо продуманной компоновки корпуса с другой стороны. Что выбрать — каждый решит для себя самостоятельно, мне же хочется надеяться, что данный корпус, а также все серия TV, будет доработана и порадует нас высоким удобством сборки и низким уровнем шума… в следующий раз.

Средняя текущая цена (количество предложений) в московской рознице: Н/Д(0)

Корпус Foxconn TV-544 предоставлен российским представительством Foxconn
