В ноябре 2015 года компания Deepcool анонсировала выпуск нового miditower-корпуса под названием Dukase, основными отличительными особенностями которого стали строгий внешний вид, возможность установки видеокарт длиной до 390 мм и наличие большого окна из оргстекла на левой стенке. Корпус можно найти как в полностью черном, так и черно-белом исполнении (модель Dukase WH). К нам на тестирование попала полностью черная модель с пластиковой дверцей на передней панели и быстросъемной верхней стенкой, также выполненной из качественного толстого пластика.

На официальном сайте компании Deepcool корпуса́ Dukase вынесены в отдельную одноименную категорию, так что со временем вполне могут появиться новые модификации — как упрощенные, так и улучшенные, доработанные.

Deepcool Dukase

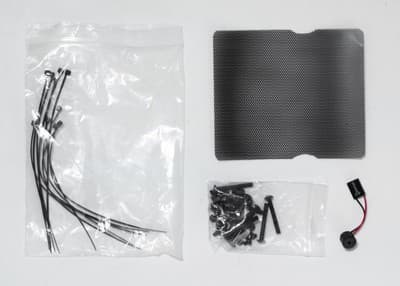

Поставляется корпус в коробке из обычного картона с монохромным оформлением. Комплект поставки также не поражает: комплект крепежных винтов, набор одноразовых стяжек, спикер (buzzer) и очень короткая инструкция по сборке на китайском и английском языках. Понятно, что со сборкой классического ПК в крупногабаритном корпусе справится почти любой начинающий сборщик, но все же некоторые моменты, такие как полный список технических характеристик и, например, способ демонтажа лицевой панели для установки корпусных вентиляторов, хотелось бы видеть в документации.

Компоновка

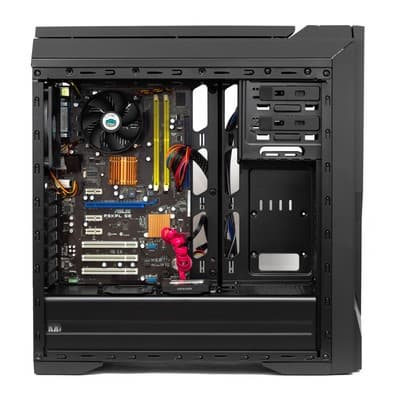

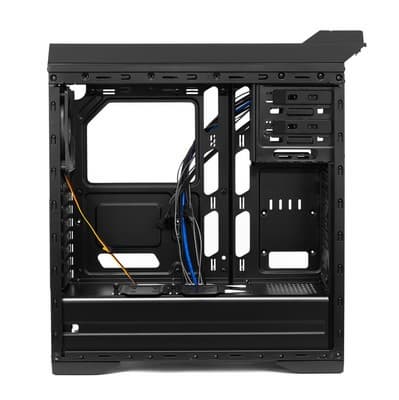

Производитель справедливо относит данный корпус к категории miditower. Его шасси предусматривает установку системных плат формата ATX, microATX и Mini-ITX. Слотов для установки плат расширения — семь, как и полагается. Внутренний объем Deepcool Dukase разделен на две части: в нижней находится закрытая ниша для установки блока питания и двух накопителей формата 3,5″. В верхней — основание для установки системной платы и общая корзина на три устройства: два оптических привода и одно 3,5″ устройство с внешним доступом.

Deepcool Dukase

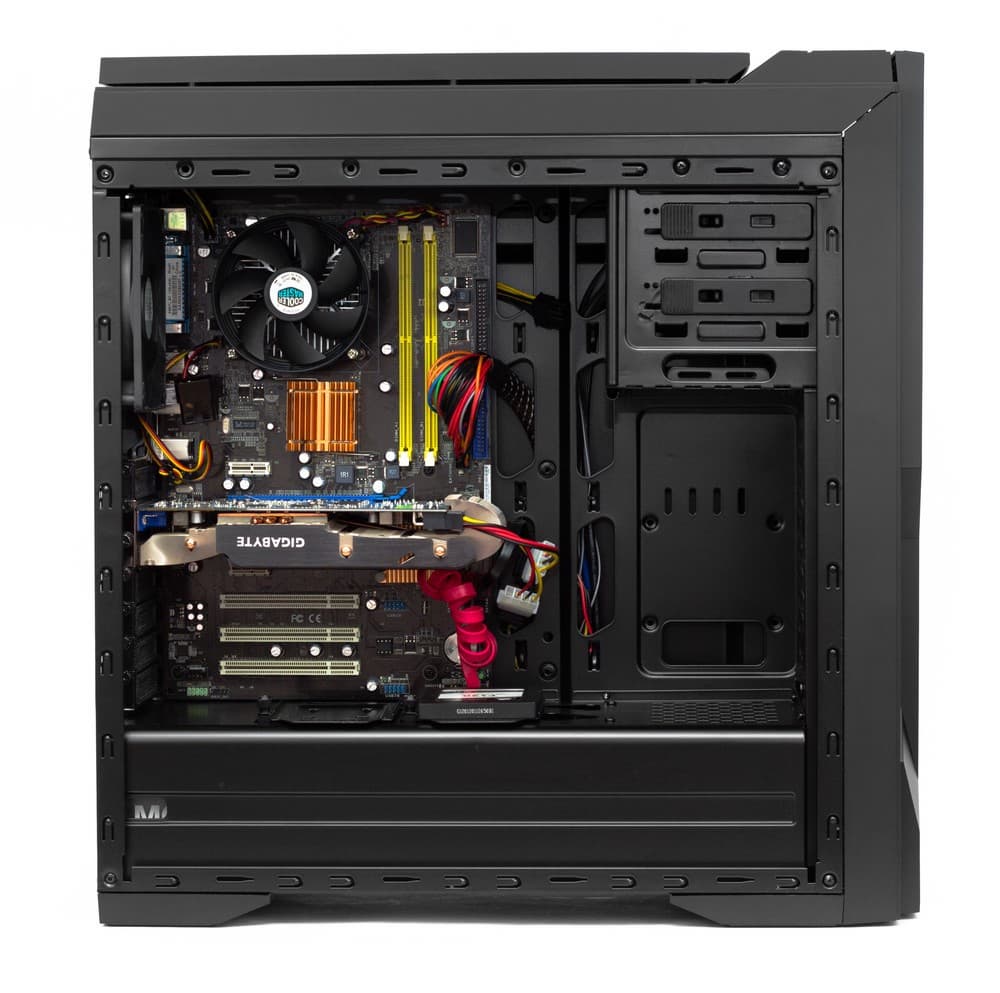

Все остальное пространство в передней части корпуса оставлено свободным, чтобы не мешать установке двух (или даже трех) графических ускорителей длиной до 390 мм каждый. Таким образом данный корпус рассчитан скорее на геймеров, чем на желающих собрать мощную рабочую станцию или домашний файловый сервер. Три места под полноразмерные жесткие диски — это не так мало, но под некоторые неигровые задачи может потребоваться больше.

Deepcool Dukase

Шасси корпуса также предусматривает установку трех накопителей ноутбучного формата. Два таких диска можно установить в съемные поддоны на нижней стенке основного объема, а еще один просто прикручивается винтами к шасси на обратной стороне подложки системной платы.

Конструкция

Размеры корпуса — 504×213×483 мм (В×Ш×Г), включая выступающие части.

Весит для своих габаритов Deepcool Dukase относительно немного — всего 6,5 кг. Это связано с тем, что при изготовлении шасси использовалась сталь толщиной 0,7 мм, да и пластиковых деталей в корпусе предостаточно. По сути, металл в большей части как верхней, так и левой стенки отсутствует, но на прочности конструкции это сказывается несильно — корпус не дребезжит во время работы, а боковые стенки снимаются и ставятся на место без особых усилий даже в вертикальном положении.

Deepcool Dukase Deepcool Dukase

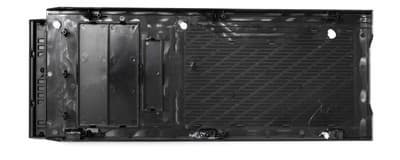

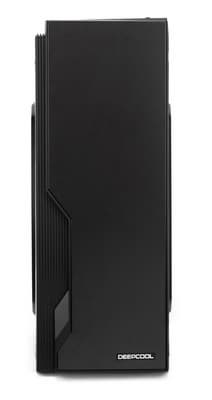

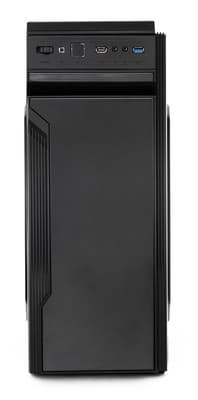

Всю плоскость передней панели закрывает массивная дверца из толстого пластика. Внешняя ее часть окрашена в глубокий черный цвет, более темный, чем основной цвет корпуса. К сожалению, слой краски достаточно тонкий, а под ним дверца оказывается белой, так что данная пластиковая деталь окрашена не в массе, а методом поверхностного напыления. Любая царапина здесь сразу становится хорошо заметна, сильно бросается в глаза.

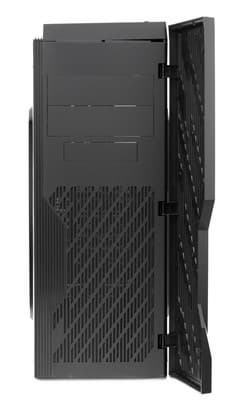

Держится дверца на трех прочных пластиковых петлях. Угол открытия составляет порядка 110-120 градусов. В закрытом состоянии дверцу удерживают маленькие, но достаточно мощные магниты, под собственным весом она не откроется, если только корпус не потрясти. Отметим, что в доставшемся нам экземпляре дверца не идеально прилегала к основанию в верхней части корпуса, в результате чего образовывалась некрасивая щель. Так что качество выполнения данного элемента крайне желательно проверять до момента покупки.

Deepcool Dukase

Производитель не предусмотрел никакого ухвата, так что пользователю придется поддевать дверцу каким-нибудь хитрым образом, благо делать это очень часто не придется: блок фронтальных разъемов и кнопок вынесен на край верхней стенки, где он доступен и при закрытой дверце.

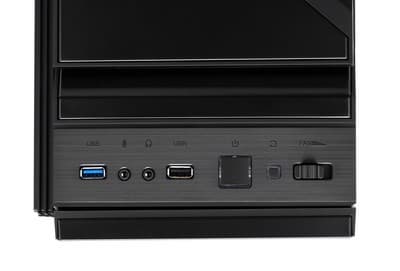

Кнопка включения имеет квадратную форму, большой и мягкий ход, срабатывает с негромким приятным щелчком. Кнопка сброса тоже квадратная, но в несколько раз меньше, так что обладателям особо крупных пальцев может потребоваться помощь какого-нибудь постороннего тонкого предмета. Индикаторы Power LED и HDD LED выполнены в качестве окантовки для кнопок включения и перезагрузки соответственно. Они светятся синим цветом средней интенсивности. Поскольку индикаторы находятся на верхней панели, то светить они будут в потолок комнаты или той ниши, в которую установлен корпус. В любом случае по глазам их свет бить не должен даже в ночное время.

Для подключения микрофона и наушников предусмотрены традиционные гнезда 3,5 мм. Два порта USB разнесены друг от друга, однако только один из них — левый — окрашен в синий цвет и, соответственно, поддерживает стандарт USB 3.0. Также в данном блоке производитель предусмотрел место для трехпозиционного регулятора скорости вращения корпусных вентиляторов, подробнее о котором мы поговорим в разделе, посвященном системе охлаждения корпуса.

Deepcool Dukase Deepcool Dukase

Практически сразу за блоком портов и кнопок начинается съемная пластиковая вставка. Она фиксируется на 4 защелках, легко снимается и ставится на место. Механизм ее крепления устроен таким образом, чтобы по периметру оставалась щель в несколько миллиметров для притока холодного воздуха внутрь конструкции. Также через эту щель должно красиво исходить свечение от корпусных вентиляторов, флуоресцентных ламп или диодных лент, если, конечно, их докупить и установить в Dukase. В варианте «из коробки» никакой подсветки комплектующих не предусмотрено.

Такая конструкция верхней стенки вносит важную особенность в правила эксплуатации корпуса: на него не стоит сильно надавливать руками сверху и совсем нельзя садиться верхом — пластиковые защелки точно не выдержат и сломаются.

Deepcool Dukase

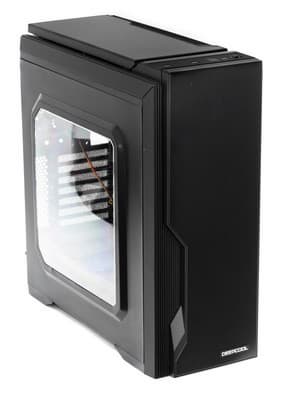

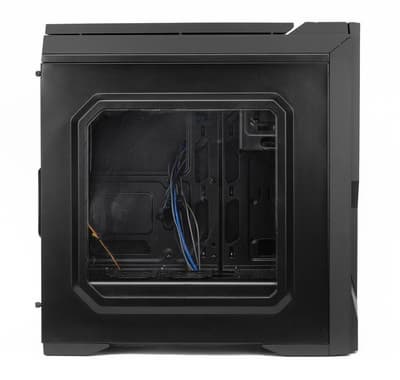

Боковые стенки выполнены симметрично, но окошко из оргстекла есть только на левой. Окно действительно большое, через него можно похвастаться и системной платой, и кулером, и видеокартами, и даже быстрыми SSD-накопителями — все будет на виду, даже приглядываться сильно не нужно. При этом правая стенка абсолютно глухая, на ней нет никаких интересных особенностей.

Deepcool Dukase Deepcool Dukase

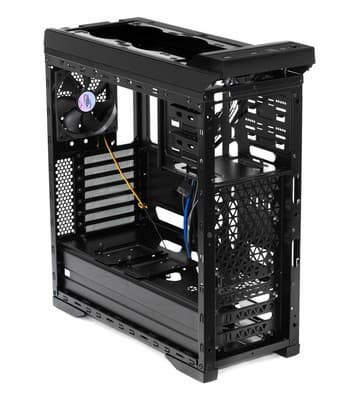

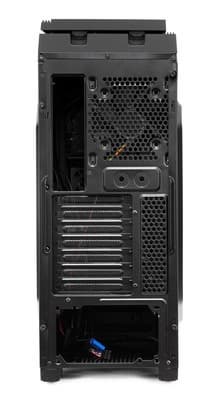

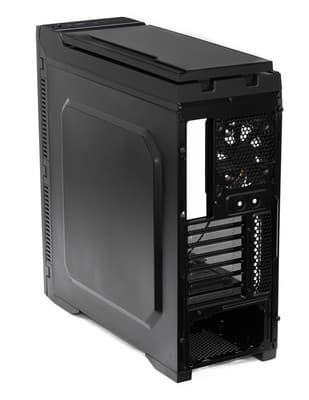

Задняя стенка обильно перфорирована, даже все заглушки для плат расширения выполнены из стальной сетки, а не из сплошной пластины. Ножки корпуса сделаны из пластика с небольшим слоем мягкой вспененной резины. Стоит корпус вполне уверенно, а вибрация во время работы не ощущается даже на твердом паркетном полу.

Система вентиляции

В комплекте поставки Deepcool Dukase идет только один вентилятор типоразмера 120 мм, установленный на задней стенке. Вентилятор оснащен универсальным разъемом, его можно подключить как напрямую к системной плате, так и к 4-контактному периферийному разъему блока питания («Molex»).

Deepcool Dukase

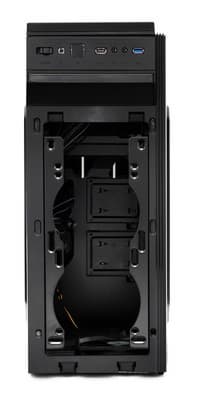

Помимо этого шасси Dukase предусматривает установку еще 4 вентиляторов типоразмера 120 мм: двух на передней стенке и еще двух на верхней. При этом в обоих случаях вместо пары вентиляторов по 120 мм можно установить один, но уже на 140 мм. А на верхнюю стенку также можно поместить систему жидкостного охлаждения с радиатором на 120, 240 или 280 мм и толщиной до 56 мм включительно.

Deepcool Dukase

Что касается защиты от пыли, то на нижней стенке корпуса установлен быстросъемный пылевой фильтр из твердой и достаточно крупной сетки. Аналогичный фильтр установлен на обратной стороне съемной лицевой панели корпуса, однако там он уже является несъемным, пылесосить или мыть его придется вместе с панелью, благо никаких электрических контактов на ней нет.

Deepcool Dukase

Верхняя стенка осталась без пылезащиты, но, в силу конструкции, в этом корпусе в ней нет особой необходимости. В выключенном состоянии пыль не будет быстро наполнять корпус через узкие щели, а во включенном вентиляторы на верхней стенке обычно работают на выдув, а не на вдув.

Контроллер вентиляторов с переднего края верхней стенки подключается к блоку питания одним 4-контактным периферийным разъемом, известным в народе как «Molex». Контроллер предусматривает подключение трех вентиляторов через стандартные 3-контактные коннекторы, при этом напряжение на всех трех каналах всегда будет одинаковым. Предусмотрено три рабочих положения, которые соответствуют напряжению в 6,5, 8,5 и 11,9 вольт.

Максимальная высота процессорного кулера в Deepcool Dukase составляет 170 мм.

Сборка системного блока

Каждая боковая стенка крепится к шасси двумя винтами с накатной головкой, качество резьбы нареканий не вызывает — с винтами действительно можно работать без применения отвертки.

Deepcool Dukase

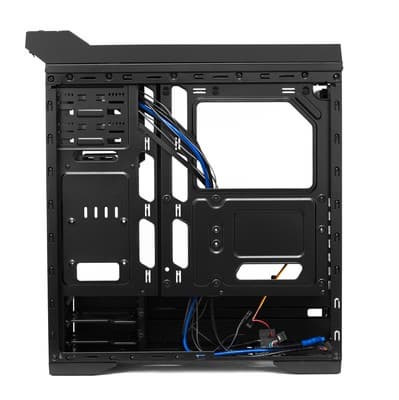

Основание для установки системной платы имеет огромный вырез в процессорной зоне. Конечно, это может помочь установить или демонтировать кулер без снятия самой платы (именно так это и позиционирует производитель), но вместе с тем падает прочность конструкции в целом. Системная плата устанавливается на полые шестигранники с резьбой, заранее проставленные производителем по всему периметру. Заглушка для задних портов ввода/вывода традиционно отсутствует.

Deepcool Dukase

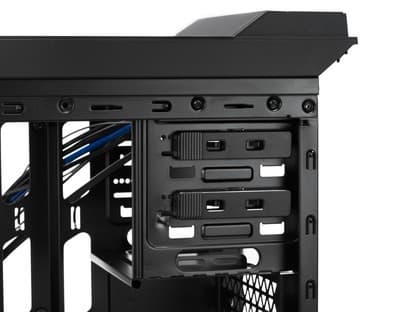

Система крепления устройств в 5-дюймовом отсеке — безвинтовая. Достаточно выдавить изнутри пластиковую заглушку в соответствующем слоте и завести устройство в корпус до характерного щелчка. Система очень простая, можно даже сказать примитивная. Хорошо срабатывает она далеко не всегда, клинит и просто отваливается. Благо никто не мешает убрать эти невнятные пластмасски и зафиксировать устройство четырьмя винтами.

Deepcool Dukase

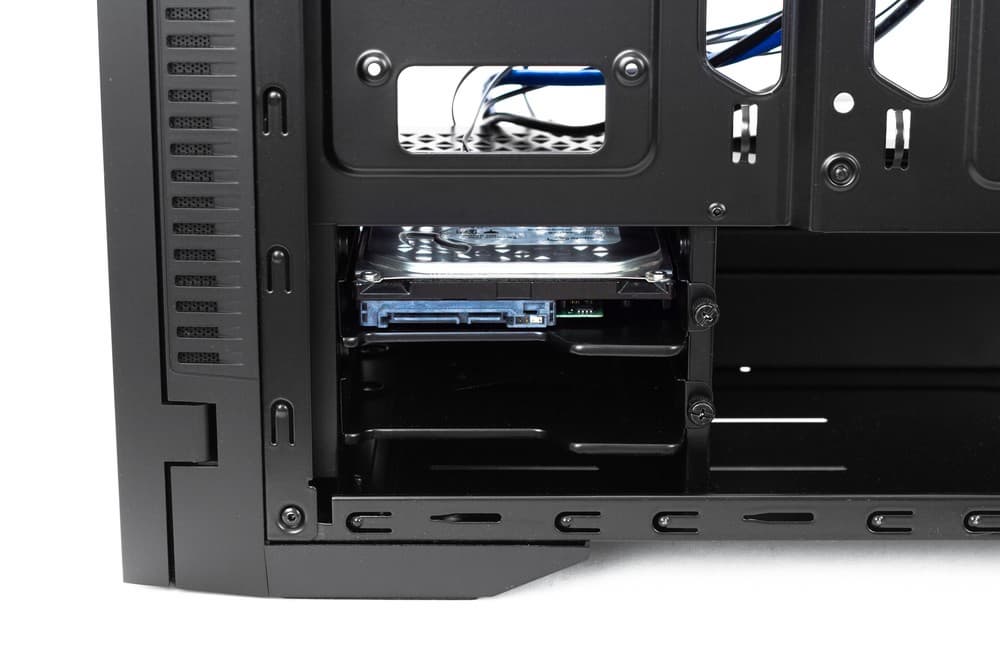

Крепление 3,5″ устройства с внешним доступом традиционное — винтовое. Само собой, в этот отсек можно установить и обычный жесткий диск, крепежные отверстия это предусматривают. Однако основная корзина для двух полноразмерных HDD находится в нижней части корпуса, доступ к ней открывается через правую боковую стенку. Каждый диск крепится винтами к выдвижному стальному поддону, который, в свою очередь, фиксируется в корзине одним винтом с накатной головкой.

Способ не самый быстрый, но надежный и эффективный с точки зрения охлаждения — диски находятся как раз напротив посадочного места для 120-миллиметрового фронтального вентилятора, к тому же за счет использования стальных поддонов задействуется прямой теплоотвод на шасси корпуса.

Deepcool Dukase

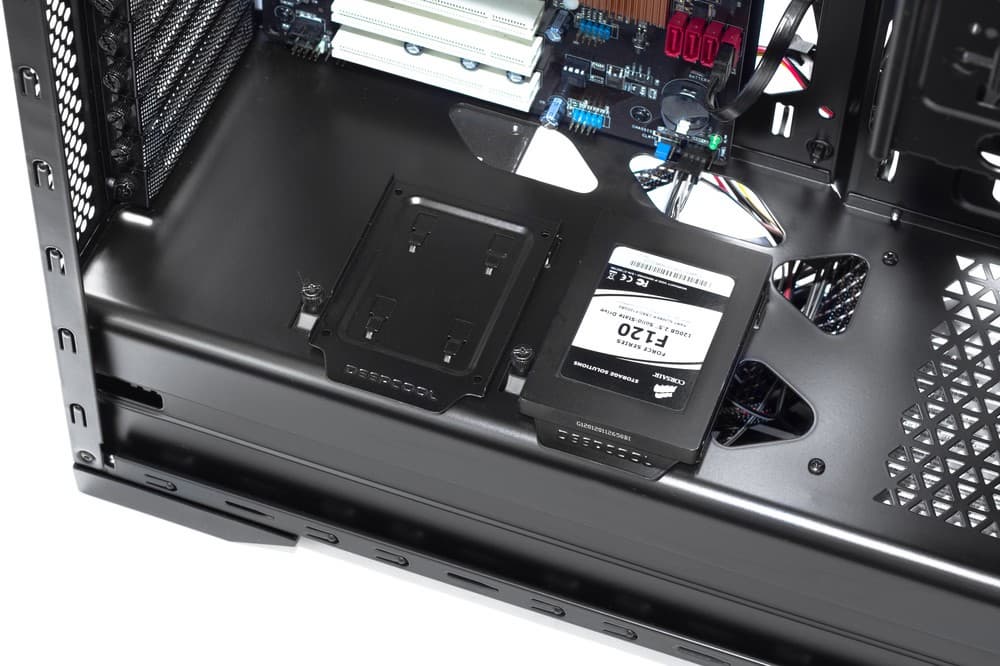

Для 2,5″ дисков предусмотрено два посадочных места на нижней стенке основного объема. Здесь также используются стальные поддоны, прикрученные к шасси одним винтом с накатной головкой. В случае установки видеокарты в нижние слоты системной платы эти посадочные места окажутся в весьма горячей зоне, хотя для современных SSD это не должно стать значимой проблемой. Еще одно место для установки 2,5″ накопителя находится на обратной стороне подложки системной платы, над корзиной под полноразмерные HDD. Никаких механизмов и поддонов здесь не предусмотрено, диск просто прикручивается к основанию винтами через имеющиеся отверстия.

Deepcool Dukase

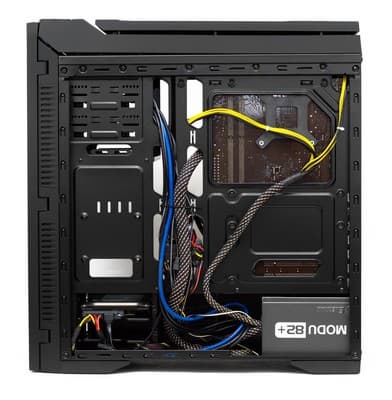

Все заглушки для крепления плат расширения съемные, каждая фиксируется отдельным винтом с накатной головкой. Блок питания заводится в свою нишу через правую стенку и прикручивается четырьмя винтами к задней стенке. Корпус имеет широкую нишу между подложкой основной платы и правой стенкой, а также большое количество прорезей как в подложке, так и во внутренней стенке, отделяющей основной объем от ниши блока питания. Благодаря этому появляется возможность максимально аккуратно провести все силовые и интерфейсные кабели, создавая не только пространство для беспрепятственного прохождения воздушных потоков, но и визуально привлекательную картинку, которую не стыдно продемонстрировать через крупное окно.

Deepcool Dukase

Все корпусные вентиляторы в Deepcool Dukase устанавливаются на винты под крестовую отвертку без виброгасящих прокладок. Для установки вентиляторов на переднюю стенку необходимо демонтировать лицевую панель с дверцей. Она держится на шести пластиковых распорках, выполненных из более жесткого пластика, чем требуется. Снимается панель лишь одним доступным способом: нужно ухватиться за вырез в нижней части и потянуть на себя. Одна или две распорки после такого грубого деяния с большой долей вероятности будут отломаны, так что действовать нужно с максимальной осторожностью.

Подключение внешних разъемов USB и аудио к внутренним разъемам системной платы производится экранированными кабелями с монолитными коннекторами. Для звука предусмотрен только HD Audio, зато для колодки USB 3.0 есть переходник на USB 2.0.

Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентилятора использовался автономный управляемый преобразователь.

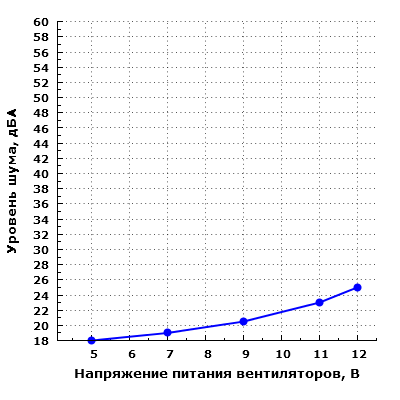

Уровень шума корпуса

Производительность системы охлаждения корпуса в зависимости от напряжения питания вентилятора изменяется в узких пределах, что говорит об использовании низкоскоростного вентилятора. Субъективно этот параметр позволяет оценить уровень шума, который находится в диапазоне от 18 до 28,5 дБА при снятой передней панели и напряжении питания от 5 до 12 В.

В собранном корпусе уровень шума системы охлаждения изменяется от 18 до 25 дБА при расположении микрофона в ближнем поле. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от минимально заметного (19 дБА) до низкого (23 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток. В любом случае источник с подобным уровнем шума беспокойства не доставит даже ночью.

РежимНастольное размещениеНапольное размещение
12 В25 дБА22,5 дБА
5 Вменее 20 дБАменее 20 дБА

При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом, шум можно будет охарактеризовать как минимально заметный при питании вентиляторов от 5 В, а при питании от 12 В — как низкий для жилого помещения в дневное время суток.

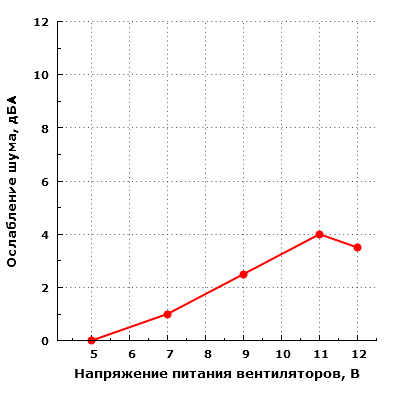

Ослабление шума вентиляторов дверью корпуса

Ослабление шума от источника внутри корпуса находится на среднем уровне для решений со сплошными стенками. Возможно, если бы крепление окна на боковой стенке было герметичным, то и данный показатель был бы лучше.

Корпус оснащен штатным одноканальным контроллером вентиляторов на основе полупроводникового источника питания (ШИМ) с трехпозиционным механическим регулятором. Питание контроллера двухканальное: 5 В и 12 В.

Контроллер может регулировать обороты трех вентиляторов. Питание самого контроллера осуществляется при помощи периферийного разъема, качество которого очень низкое, что проявляется в выпадении контактов при его подключении к блоку питания. Стоит отметить, что при выпадении контакта +5VDC вентиляторы продолжают вращаться, но регулировка скорости вращения происходить не будет, что может выглядеть как неработоспособность контроллера. Производителю можно пожелать произвести переход на использование только разъемов SATA Power, как это было сделано в корпусе Deepcool Steam castle, который мы обозревали в 2014 году.

К сожалению, при взаимодействии данного устройства с комплектным вентилятором возникал шум неаэродинамического происхождения, тогда как при питании вентилятора от внешнего источника питания напрямую таких проблем не было. Скорей всего, возникновение данной проблемы связанно именно с параметрами напряжения на выходе контроллера, а обмотка вентилятора выступает просто как звуковой контур. В частности, проблема может скрываться в слишком низкой частоте ШИМ при формировании напряжения, подаваемого на вентилятор. Также стоит учитывать, что корпуса, причем вовсе не только данной ценовой категории, комплектуются очень дешевыми вентиляторами, у которых сглаживающие конденсаторы в цепи питания двигателя имеют недостаточную емкость (или их просто нет), что может приводить к проблеме с низкой частотой работы ШИМ. В ходе тестирования мы устанавливали и подключали вентилятор Scythe, при работе которого посторонних призвуков замечено не было. Этот эксперимент демонстрирует, что проблема не фатальная, но с ней столкнется подавляющее большинство владельцев данного корпуса.

Самый простой вариант решения этой проблемы — не пользоваться встроенным контроллером, а подключить вентилятор к системной плате или к блоку питания напрямую. Тем более, что даже при питании от 12 В шум системы охлаждения весьма низкий. Второй вариант — замена вентилятора, что можно осуществить при использовании в системе башенного кулера с установкой штатного вентилятора кулера на заднюю стенку корпуса в качестве вытяжного. Но и тут лучше обойтись без использования штатного контроллера, так как поведение конкретного вентилятора заранее неизвестно.

Собственно, большой вопрос в том, зачем нужно было применять контроллер вентиляторов на основе импульсного преобразователя, когда можно было использовать простейший двухпозиционный коммутатор, который бы осуществлял переключение между номиналами 5 и 12 вольт.

Мы также измерили уровень шума системы охлаждения корпуса и напряжение на выходе контроллера. Напряжение на выходе составляет: 6,5 (L), 8,5 (M), 11,9 (H) В при напряжении на входе 12,06 В.

РежимНастольное размещениеНапольное размещение
High27 дБА24 дБА
Middle23 дБА21 дБА
Low21,5 дБА20,5 дБА
12 В25 дБА22,5 дБА
5 Вменее 20 дБАменее 20 дБА

Уровень шума системы охлаждения корпуса при использовании контроллера ощутимо выше, чем при использовании внешнего преобразователя. При положении регулятора в положениях L и M отмечается постоянный высокочастотный звук неаэродинамического происхождения, исходящий от вентилятора. Звук подобной частоты может сильно снизить комфорт пользователя при работе за компьютером.

Корпус продемонстрировал очень низкий уровень шума, но оборотной стороной данного достоинства является очень низкая производительность системы охлаждения. Также стоит учитывать особенность взаимодействия штатного вентилятора и комплектного контроллера.

Позиционирование и выводы

У Deepcool получился еще один неплохой корпус, который может стать удачным выбором для построения мощной игровой станции или ПК общего назначения при желании сэкономить на корпусе. Внешний вид Dukase нельзя назвать уникальным и неповторимым, однако неприязни он также не вызывает — это лаконичное и достаточно строгое решение. Такой корпус без труда впишется как в офисный, так и в домашний интерьер.

К его достоинствам можно отнести продуманную систему скрытой укладки кабелей, возможность устанавливать видеокарты длиной до 390 мм и хорошую основу для построения эффективной системы охлаждения. Да, вентилятор в комплекте всего один, но зачастую качество комплектных «ветродуев» не сильно отличается от качества комплектных наушников к смартфонам, поэтому иногда лучше приобрести качественные вентиляторы отдельно и не платить за то, что потом все равно будет пылиться где-нибудь в ящике стола.

Недостатки у Deepcool Dukase тоже имеются, как и у всех представителей данной ценовой категории: дверца собрана криво, в результате чего сверху образовывается заметная глазу щель; лицевую панель трудно будет снять без повреждений из-за твердого пластика; система безвинтового крепления присутствует для галочки, пользоваться ею все равно невозможно; контроллер скорости вращения вентиляторов подключается коннектором низкого качества. Впрочем, часть из этих недостатков наверняка присуща не всем представителям линейки, а только конкретному образцу.

Еще раз повторим, что данную модель желательно как следует осмотреть перед покупкой или быть готовым закрыть глаза на мелкие недостатки, довольствуясь тем, что в целом Dukase и по внешнему виду, и по оснащению ощущается несколько дороже, чем он есть на самом деле.


Корпус Deepcool Dukase предоставлен на тестирование производителем
