С представителем линейки необычных корпусов Corsair Carbide Air мы впервые познакомились 3 года назад. Это была модель Air 540, у которой к настоящему времени появилось продолжение в лице как более компактной модели Air 240, так и более крупной с индексом 740. К нам на обзор попала как раз крупная модель Corsair Carbide Air 740, выполненная в черном цвете. Важно понимать, что производитель не позиционирует ее как замену модели Air 540, это похожие по цене и пропорциям продукты, но они довольно сильно отличаются по габаритам и внутреннему устройству.

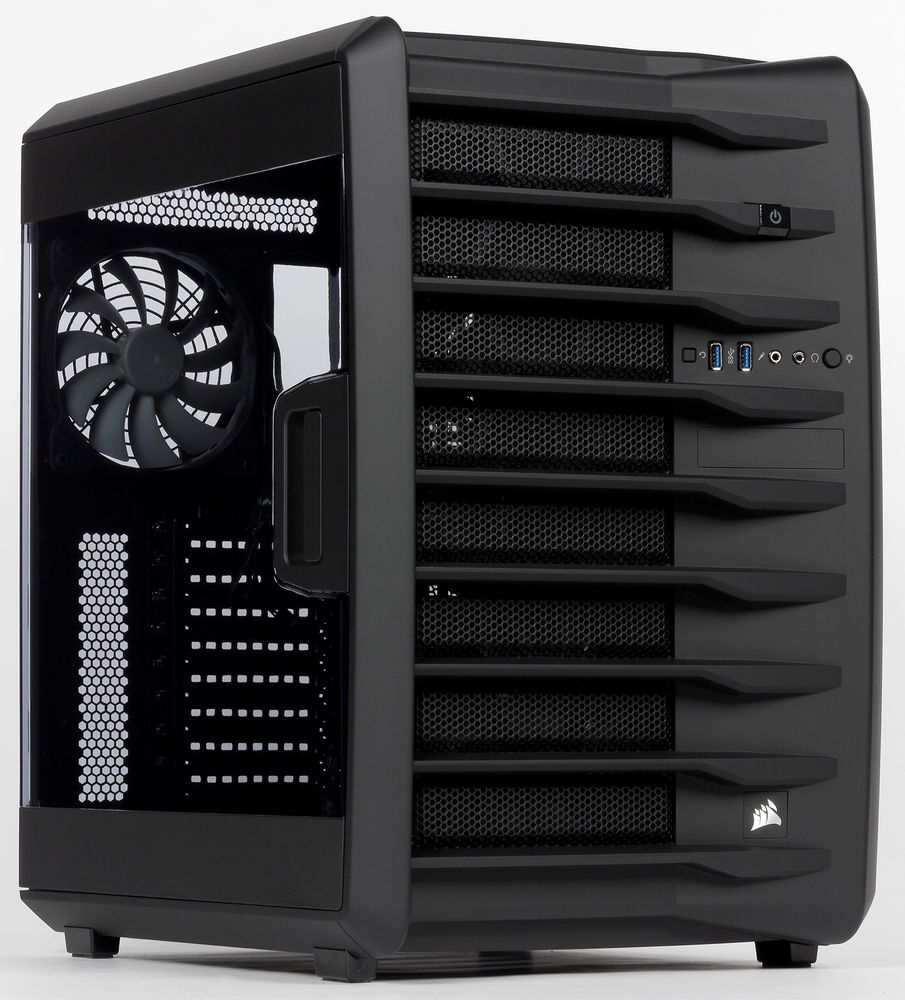

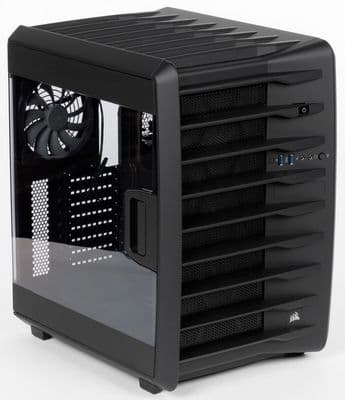

Дизайн Corsair Carbide Air 740 претерпел значительные изменения, линии на корпусе впервые для всей линейки Carbide стали не вертикальными, а горизонтальными, и их общее количество также заметно возросло. Субъективно, такое решение смотрится менее интересно, корпус стал выглядеть более кричащим, менее лаконичным, хотя для кого-то это будет преимуществом.

Corsair Carbide Air 740

Особенностью всех корпусов линейки Air является разделение внутреннего пространства на два объема, что позволяет размещать системные платы формата ATX в относительно низком и неглубоком, но очень широком корпусе. Практически всю площадь левой боковой стенки занимает акриловое окно с фирменной символикой компании Corsair. Выполнена стенка в виде распашной дверцы на петлях с массивной подпружиненной защелкой — такое решение мы уже видели в ранее протестированном корпусе Corsair Carbide 400С.

Поставляется корпус в коробке из обычного картона, на внешнюю сторону которого нанесены схематичные изображения продукта и его краткие технические характеристики. Коробка оснащена прорезями на боках для более удобной транспортировки, пользоваться ими определенно придется, ведь общий вес упакованного Air 740 вплотную приближается к отметке в 10 кг.

Corsair Carbide Air 740

В комплект поставки помимо самого корпуса и элементов системы охлаждения входит только инструкция по сборке, набор крепежных винтов и несколько одноразовых стяжек. Инструкция по сборке оставляет желать лучшего (как, впрочем, и страница описания продукта на сайте производителя), и дело тут не в качестве перевода на русский язык, с этим как раз все в порядке. Дело в том, что на передней панели корпуса присутствует кнопка управления подсветкой и небольшая заглушка для некоего устройства с внешним доступом. При этом никаких подробностей о том, что это может быть за устройство и какой подсветкой должна управлять кнопка, производитель не дает. Подробнее о передней панели мы расскажем в соответствующем разделе.

Компоновка

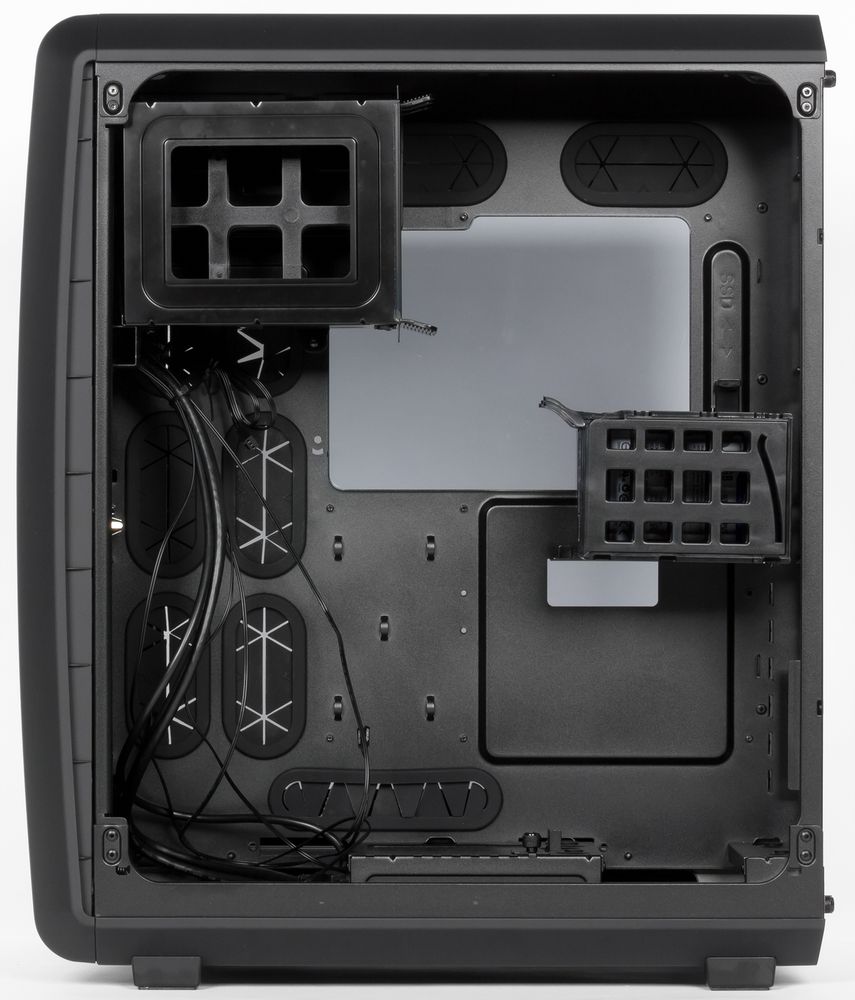

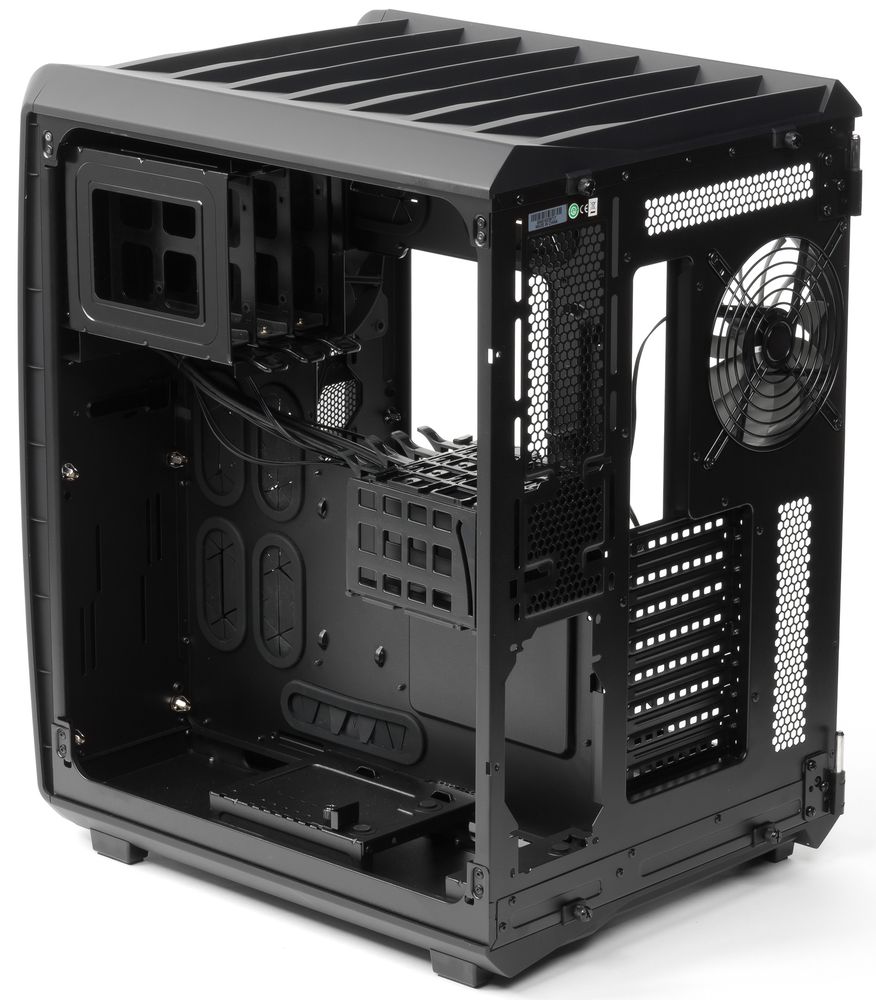

Как мы уже отметили выше, ключевой особенностью всех корпусов линейки Air является разделение внутреннего пространства на два схожих по размеру объема: в левой части корпуса находится пространство для установки системной платы, карт расширения и элементов системы охлаждения, а в правой (с обратной стороны подложки системной платы) — подиум для установки блока питания и две небольшие корзины для установки 2,5″ и 3,5″ накопителей.

Corsair Carbide Air 740

Такая компоновка оставляет очень много пространства для укладки практически любого количества кабелей, а также установки радиаторов систем жидкостного охлаждения, в том числе и нестандартной толщины. Однако если ограничиться скромным вариантом с одной графической картой и не ставить в корпус СВО, то смотрится Air 740 не столько аккуратным и минималистичным, сколько пустым и неоправданно «раздутым».

Corsair Carbide Air 740

Блок питания глубиной до 225 мм в данном корпусе устанавливается вертикально, то есть его вентилятор будет забирать холодный воздух не через нижнюю стенку, а через правую — это важно учитывать при размещении корпуса в замкнутом пространстве. Corsair Carbide Air 740 предусматривает установку системных плат формата ATX длиной до 272 мм и плат расширения длиной до 330 мм включительно.

К сожалению, даже в таком крупном корпусе не нашлось места для 5,25″/3,5″ отсека с внешним доступом, равно как и посадочного места для тонкого оптического привода — для части потенциальных покупателей это будет недостатком, так как все необходимые контроллеры, приводы и картоводы придется подключать исключительно в виде внешних USB-устройств.

Конструкция

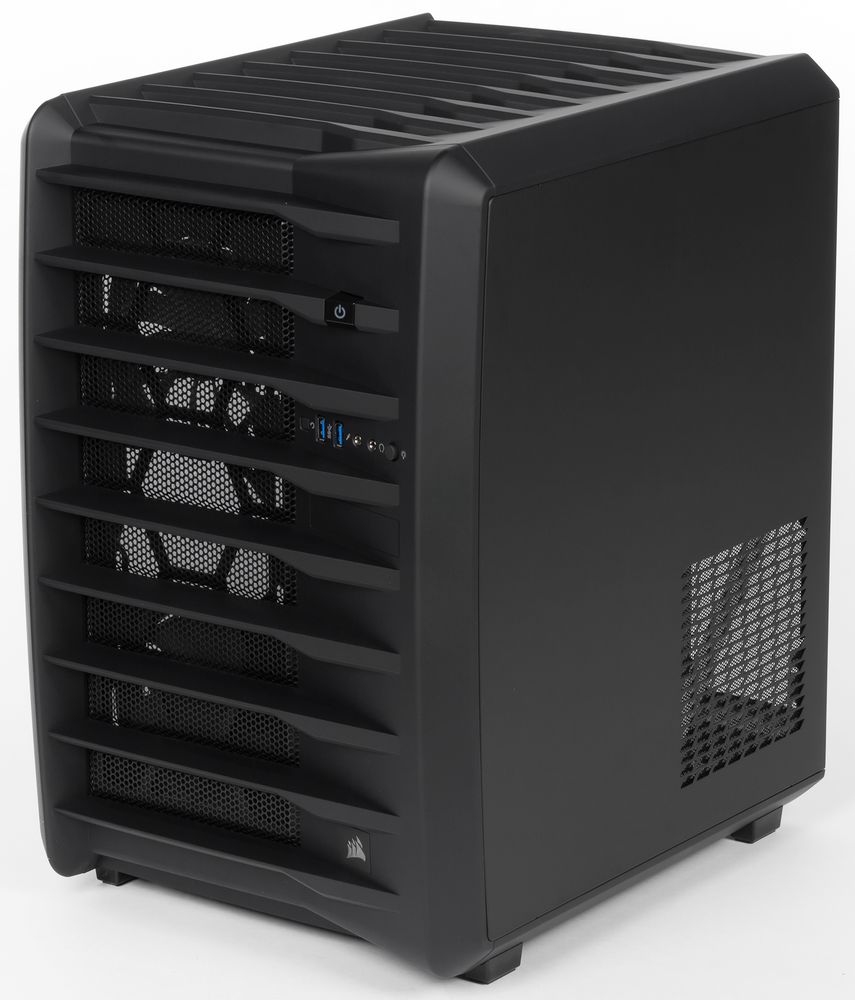

Всю переднюю, верхнюю и нижнюю стенки корпуса прикрывают пластиковые накладки с поперечными ребрами. На обратной стороне данных накладок закреплена декоративная стальная сетка, ее ячейки слишком крупны для того, чтобы служить пылевым фильтром.

Corsair Carbide Air 740

Размеры корпуса — 510×340×426 мм (В×Ш×Г, включая выступающие элементы). Вес без упаковки составляет внушительные 8,82 кг, и это несмотря на пластиковую переднюю и верхнюю панели, а также левую стенку из оргстекла. Шасси корпуса выполнено из достаточно качественной стали толщиной 0,7 мм, в процессе эксплуатации ничего не дрожит и не вибрирует.

Corsair Carbide Air 740

Устанавливается Corsair Carbide Air 740 на небольшие прямоугольные ножки с резиновыми накладками. Корпус сам по себе достаточно тяжелый, так что при работе с USB-устройствами уверенно стоит на месте, по столу и по полу не ерзает.

Кнопка включения расположена на передней декоративной панели, она находится чуть выше остальных портов и органов управления. От столь внушительной кнопки ждешь глубокого хода и приятного механического щелчка, однако по факту это обычная тактовая кнопка с коротким ходом. Единственный индикатор активности Power LED встроен в кнопку включения и светится не слишком ярким белым светом.

Немного ниже кнопки включения находится неприметная кнопка сброса, два порта USB 3.0, разъемы для подключения микрофона и наушников, а также некая кнопка управления подсветкой. Порты USB расположены относительно близко друг к другу, так что с одновременным подключением двух крупногабаритных устройств могут возникнуть проблемы.

Corsair Carbide Air 740

Кнопка управления подсветкой заканчивается на обратном конце двухконтактным разъемом LED Sw, который непонятно как и к чему нужно подключать. Предположим, что у компании Corsair или одного из ее партнеров есть совместимые с данным корпусом лампы или светодиодные ленты, которые впоследствии будут управляться этим выключателем, но об этом следовало написать в инструкции и на официальном сайте, чего компания Corsair не сделала.

Также нет никакого описания для небольшого отсека с внешним доступом, заглушку которого можно увидеть чуть ниже вышеперечисленных портов. Может показаться, что это стандартный 3,5″ отсек, однако под пластиком можно обнаружить вырез нестандартной формы под какое-то устройство, которого, вероятно, в каталоге Corsair еще нет, потому что, опять-таки, ни в инструкции, ни на сайте о нем нет никаких упоминаний.

Corsair Carbide Air 740

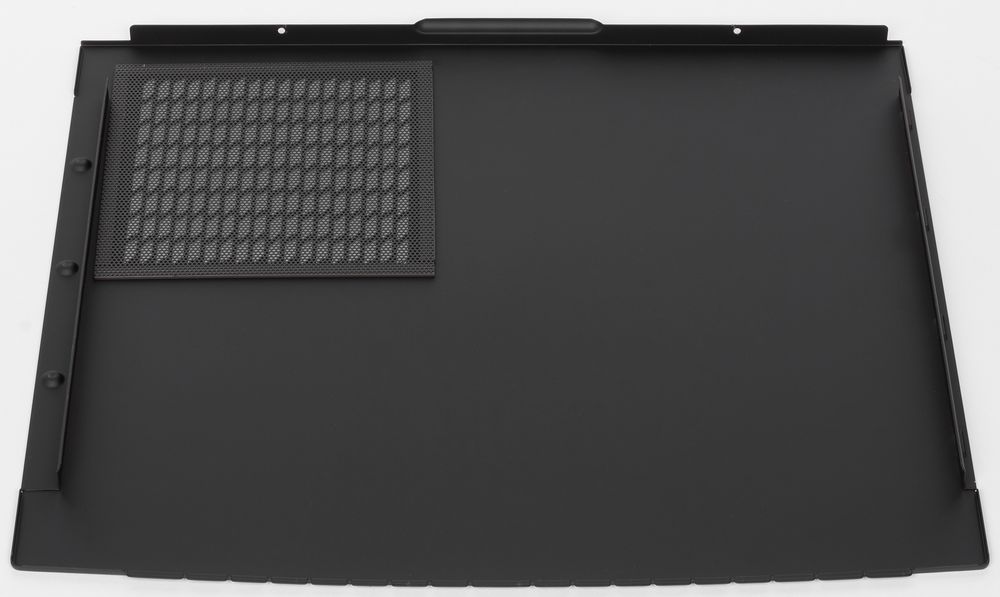

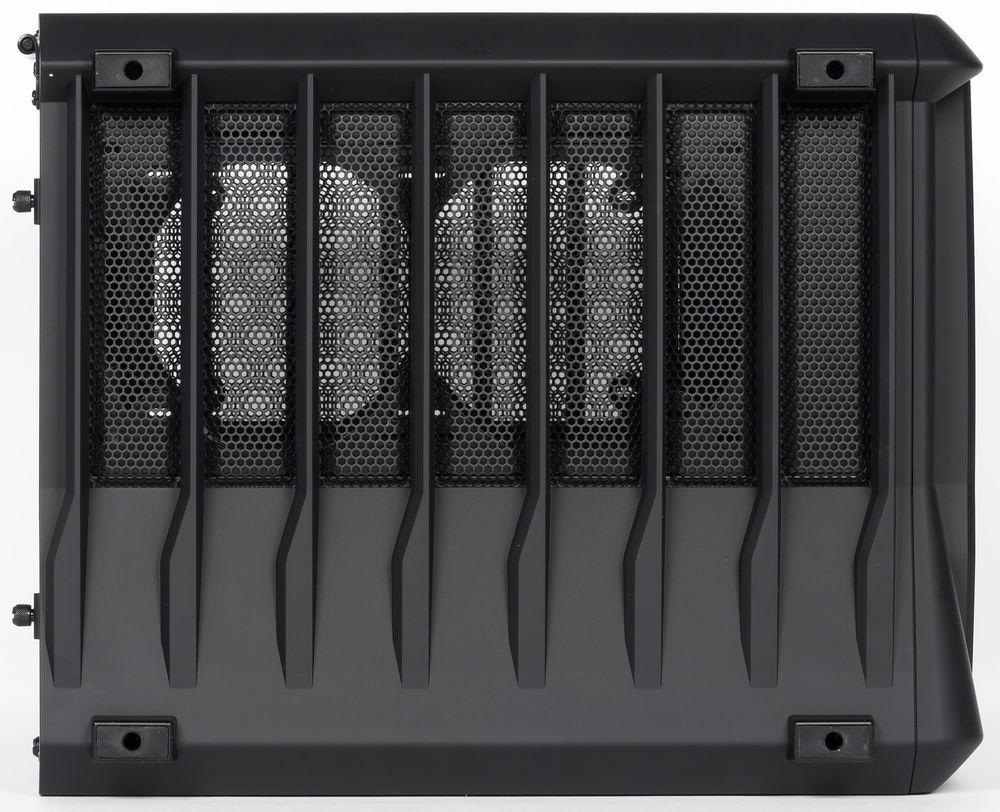

Конструкция верхней и нижней стенки практически полностью совпадает с передней панелью, разве что ребра внизу не такие глубокие. На правой боковой стенке можно отметить только перфорированную область в районе блока питания. Вся левая стенка представляет собой полноценную дверцу на стальных петлях. Верхняя и нижняя ее части выполнены из черного пластика, а всю основную площадь занимает качественный прозрачный акрил.

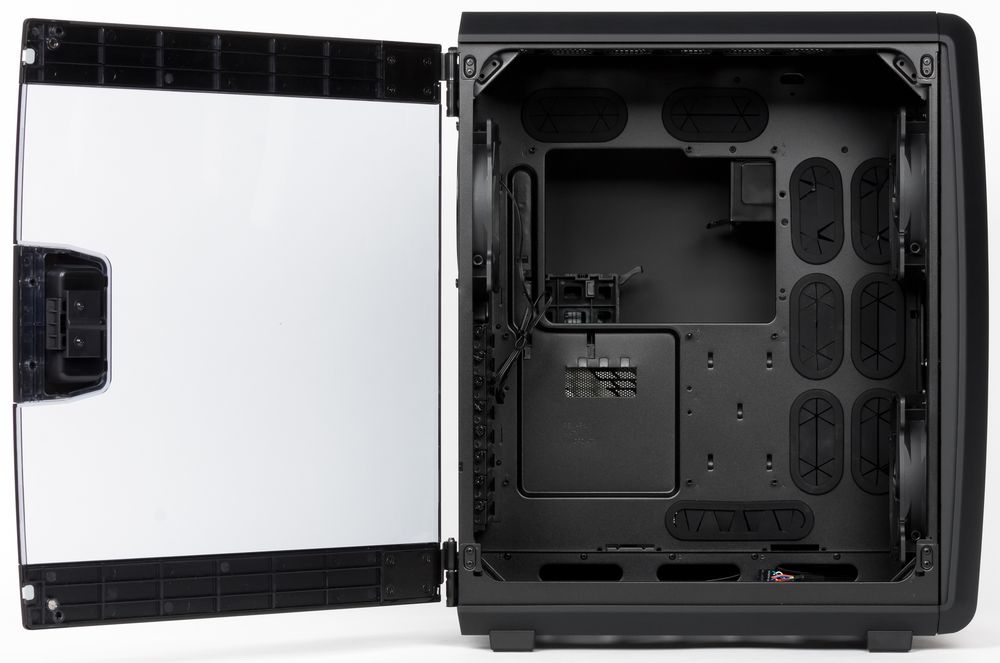

Фиксируется дверца массивной защелкой с металлическими элементами, открывается более чем на 180 градусов, при необходимости ее можно очень быстро снять с петель и поставить на место. Это интересное решение, которое мы уже видели в корпусе Corsair Carbide 400C. Есть у него, пожалуй, лишь один небольшой недостаток: на такую дверцу сложнее поставить пломбу, защитив корпус от нежелательного проникновения. Впрочем, для домашнего применения это не играет никакой роли.

Система охлаждения

Corsair Carbide Air 740 предусматривает установку в общей сложности до 8 корпусных вентиляторов или 4 радиаторов систем жидкостного охлаждения, то есть его систему охлаждения нужно признать более чем продвинутой. В комплект поставки входит 3 вентилятора типоразмера 140 мм, два из которых установлены на передней стенке и один на задней.

Corsair Carbide Air 740

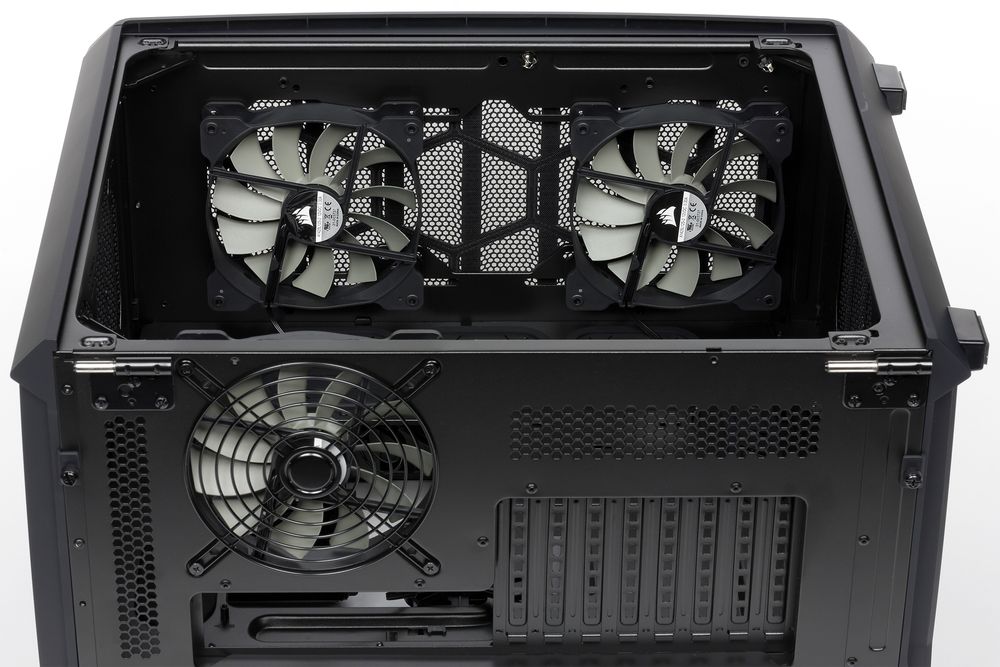

Всего на переднюю стенку шасси можно установить 2 вентилятора на 140 мм или 3 вентилятора на 120 мм или радиатор СВО длиной до 360 мм включительно. На верхнюю и нижнюю стенки можно установить 2 вентилятора на 120/140 мм или аналогичный по размеру радиатор. Идущий в комплекте вентилятор на задней стенке можно заменить на более компактную 120-миллиметровую модель или на еще один радиатор СВО.

Corsair Carbide Air 740

Отметим, что воздушные потоки ото всех вентиляторов попадают лишь в левый, основной отсек корпуса, в то время как жесткие диски в правом отсеке охлаждаются лишь за счет естественной вентиляции и отверстий на стенках Air 740. Для современных SSD и медленных HDD, заточенных только под архивное хранение, это не станет серьезной проблемой, однако если в соответствующую корзину установить все три полноразмерных и активно используемых HDD с постоянной скоростью вращения 7200 об/мин и выше, то их нагрев может выйти за рекомендуемые производителями рамки.

Немного расстраивает тот момент, что производитель решил сэкономить на пылевых фильтрах, да и в целом не слишком хорошо продумал их размещение в данном корпусе. Начнем с того, что на верхней и нижней стенках пылевые фильтры вообще отсутствуют, а значит, отсеки в любом случае будут постепенно заполняться пылью.

Corsair Carbide Air 740

Фильтр для вентилятора блока питания выполнен в виде синтетической сетки на гибкой магнитной рамке, которая по умолчанию устанавливается на внутренней стороне правой боковой стенки. Для его очистки боковую панель придется снимать, но можно поступить проще: закрепить фильтр на внешней стороне корпуса, что будет не так красиво, зато удобно. Обидно, что размер ячеек у данного фильтра не такой маленький, как у второго (основного) фильтра Corsair Carbide Air 740, поэтому часть пыли он все-таки будет пропускать.

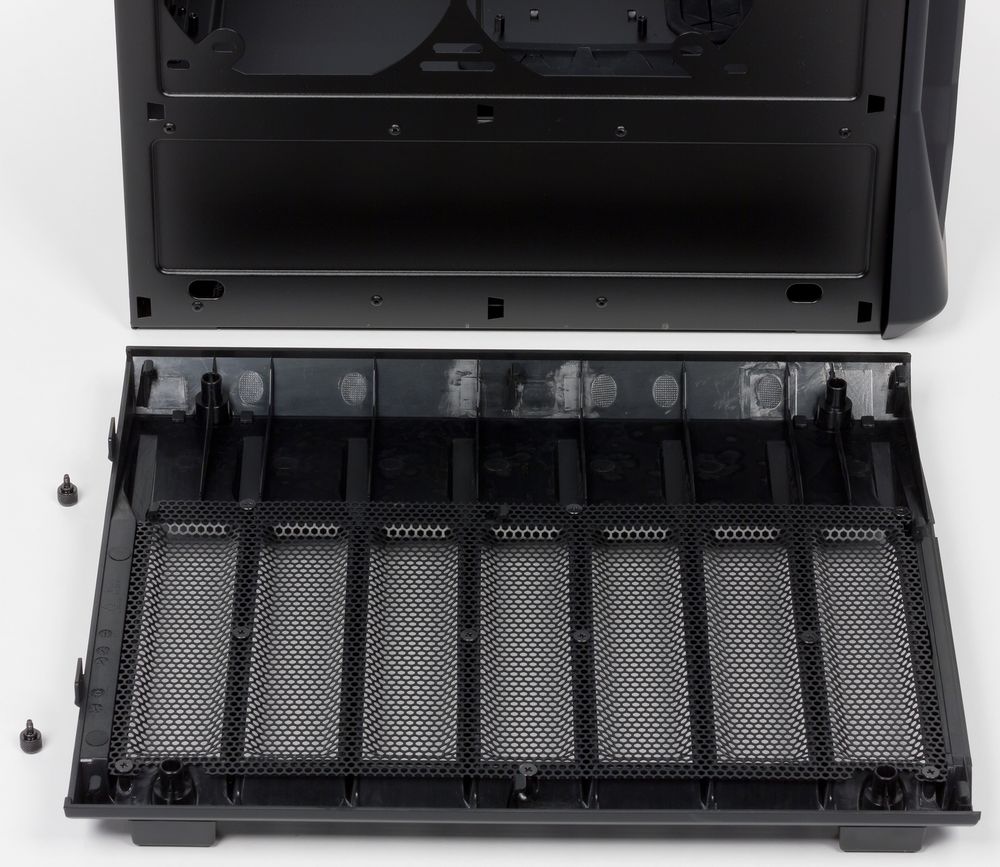

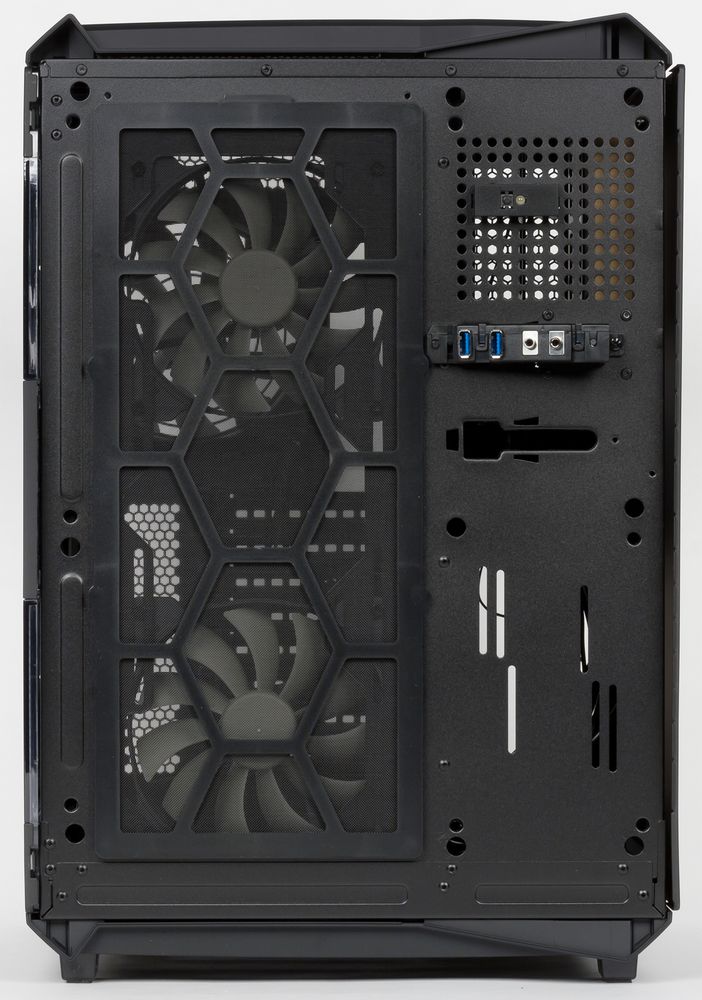

Добраться до основного фильтра, расположенного на передней стенке корпуса, не так просто. В первую очередь нужно открутить 2 винта с накатной головкой, чтобы отодвинуть верхнюю пластиковую накладку. Затем сильным, но не резким движением нужно удалить переднюю панель, потянув за ее нижнюю часть. Защелок много, но они стальные, надежные и не самые тугие, так что сломать крепления будет проблематично. Сам фильтр выполнен из сетки с минимальным размером ячеек, он оформлен в пластиковую рамку с небольшими фиксаторами, благодаря чему легко снимается и быстро ставится на место.

Корпус предусматривает установку процессорных кулеров высотой до 170 мм включительно.

Сборка системного блока

Правая боковая стенка фиксируется 2 винтами с накатной головкой, а левая просто распахивается и снимается с петель до окончания сборки. Заглушка для задней панели ввода/вывода традиционно отсутствует, часть стоек для монтажа системной платы предустановлены на заводе. Вкручивать дополнительные стойки понадобится только в случае использования плат формата microATX или Mini-ITX.

Corsair Carbide Air 740

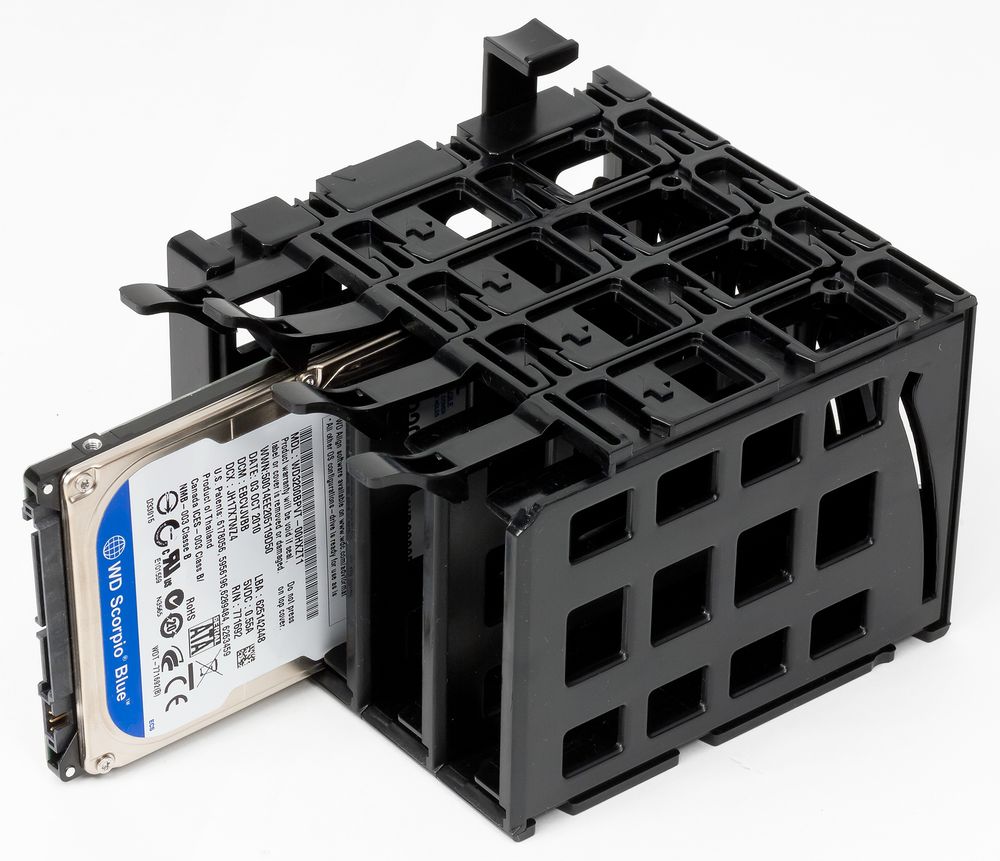

Свободного места в Corsair Carbide Air 740 настолько много, что производить сборку и разборку можно в абсолютно любом порядке, комплектующие никак не мешают друг другу. Диски ноутбучного формата просто закатываются в пластиковую корзину и фиксируются подпружиненной пластиковой защелкой. Ей присущ точно такой же недостаток, как и аналогичной защелке в модели Corsair Carbide 400C: если отогнуть ее слишком сильно (или слишком много раз), то она уже не будет фиксировать диск, тот будет немного торчать из корзины, выпираемый из отсека стальной пружиной.

Corsair Carbide Air 740

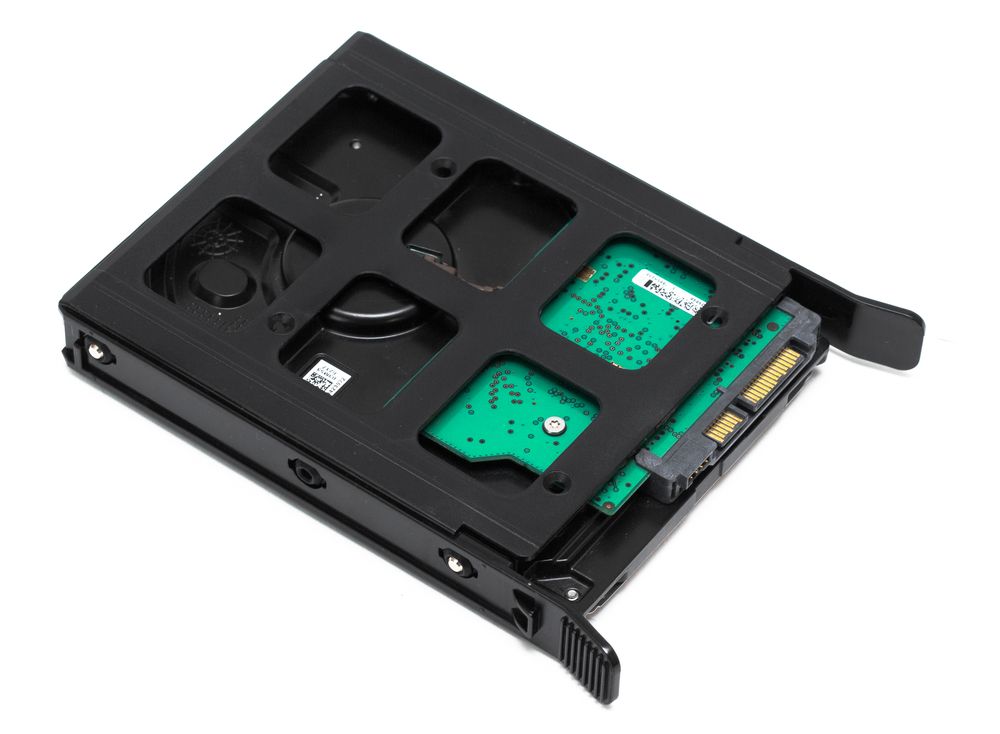

Полноразмерные диски устанавливаются в корзину с помощью пластикового адаптера. Винты для его крепления не требуются, салазки достаточно «натянуть» на диск и закатить в корзину. Разумеется, производитель предусмотрел возможность использовать данные салазки для установки 2,5″ накопителей. В этом случае диск нужно будет прикрутить 4 винтами через отверстия на его нижней стенке. Корзина предусматривает возможность дополнительно зафиксировать установленный диск одним винтом, и этим не стоит пренебрегать: без дополнительной фиксации лоток с диском очень сильно люфтит как в вертикальной, так и в горизонтальной плоскости.

Corsair Carbide Air 740

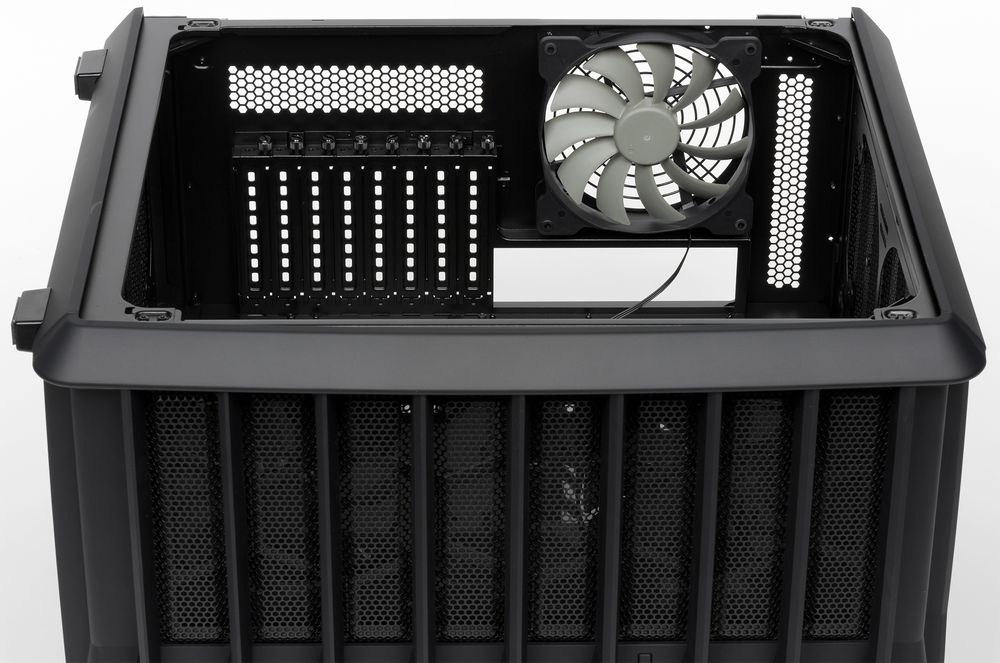

Каждая из 8 заглушек для установки плат расширения фиксируется отдельным винтом с накатной головкой. Если подобрать соответствующую системную плату, то в данном корпусе вполне можно собрать систему с поддержкой 3-way и даже 4-way SLI, благо длина каждой из восьми плат расширения может составлять 320 мм.

Corsair Carbide Air 740

Блок питания в Corsair Carbide Air 740 устанавливается на небольшой подиум со стальной подпоркой. Теоретически, можно просто прижать БП к задней стенке с помощью данной Г-образной подпорки и зафиксировать ее с помощью 1 винта с накатной головкой. Но лучше перестраховаться и все-таки закрепить блок питания на задней стенке, используя 4 винта под крестовую отвертку.

Порты USB 3.0 с передней панели подключаются монолитной 20-контактной колодкой. Аудиоразъемы также подключаются монолитным коннектором стандарта HDA без обратной совместимости с AC’97. Набор проводов для подключения кнопок и индикаторов представлен традиционной россыпью.

Corsair Carbide Air 740

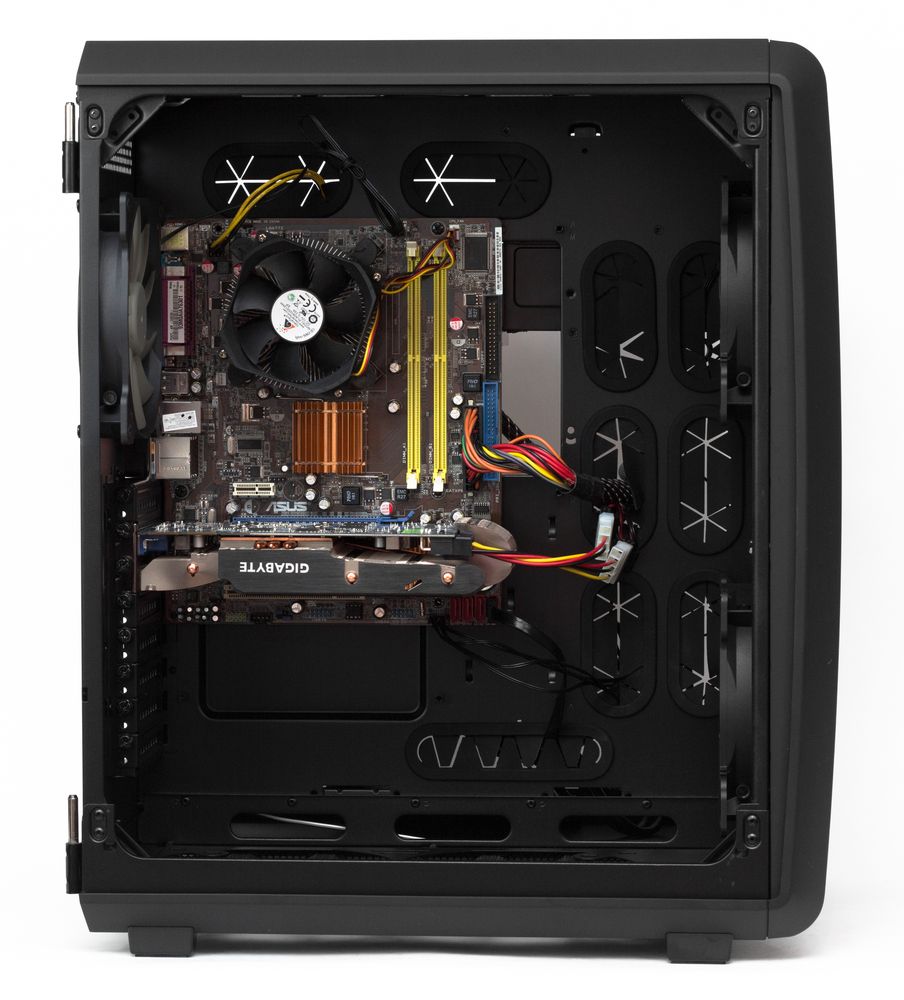

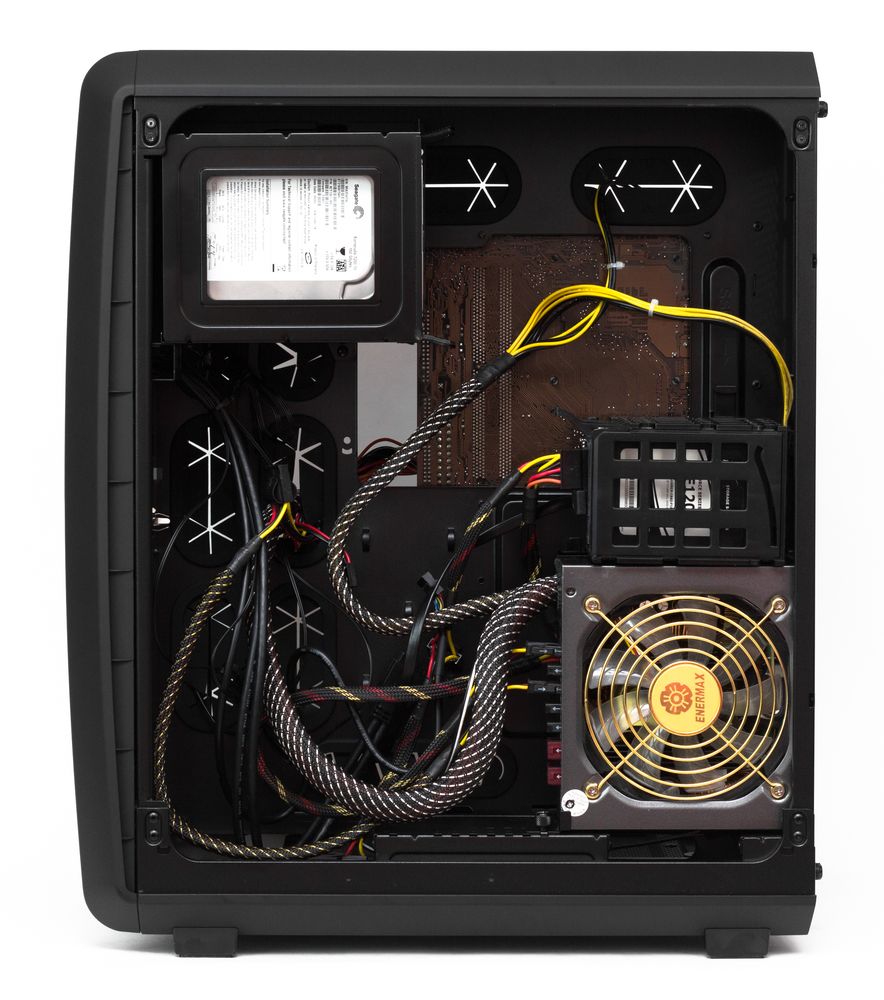

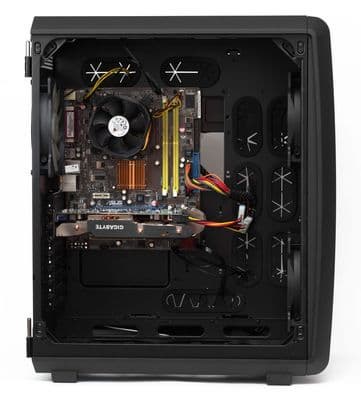

В корпусе очень много места для укладки всех возможных и невозможных кабелей, так что проблем с аккуратным подключением и дальнейшим обслуживанием собранного ПК возникать не должно. В целом сборка ПК в Air 740 проходит быстро и без каких-либо затруднений, даже у начинающего сборщика она не должна занять много времени.

Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

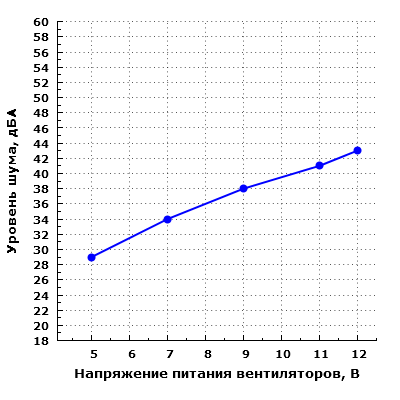

Уровень шума корпуса

Производительность системы охлаждения корпуса изменяется в зависимости от напряжения питания вентилятора в широких пределах, что говорит об использовании вентиляторов с достаточно высокой производительностью. Субъективно этот параметр позволяет оценить уровень шума, который находится в диапазоне от 29 до 43 дБА при расположении микрофона шумомера в ближнем поле на расстоянии 0,35 метра от передней панели и напряжении питания вентиляторов от 5 до 12 В.

В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от среднего (34 дБА) до высокого (41 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток.

РежимНастольное размещениеНапольное размещение
12 В43 дБА35 дБА
5 В29 дБА24 дБА

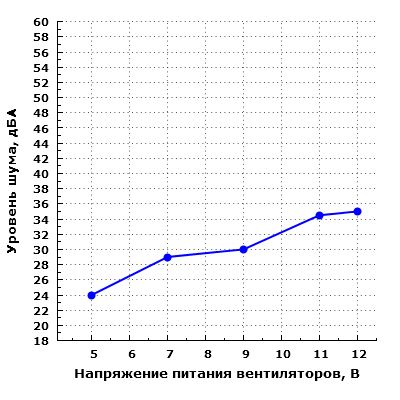

При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом шум можно будет охарактеризовать как относительно низкий при работе вентиляторов на минимальных оборотах, а при работе на максимальных — как среднетипичный для жилого помещения в дневное время суток.

Уровень шума корпуса

К качеству вентиляторов субъективно особых претензий нет: звуки неаэродинамического происхождения у них не слишком заметны и не обращают на себя особого внимания, хотя определенные призвуки вентиляторы, особенно передние, все-таки издают.

Основная претензия к системе охлаждения заключается в отсутствии штатной возможности регулировки скорости вращения всех комплектных вентиляторов, так как контроллер в корпус не установлен, а далеко не все материнские платы имеют 3 разъема питания для корпусных вентиляторов.

Система охлаждения данного корпуса в большей мере рассчитана на достижение высокой эффективности, а не обеспечение низкого уровня шума, поэтому корпус демонстрирует не самую лучшую акустическую эргономику.

Позиционирование и выводы

Придумать актуальное позиционирование для данного корпуса, исходя из реалий российских квартир, на самом деле достаточно проблематично. Понятно, что рекомендовать Corsair Carbide Air 740 нужно в первую очередь геймерам, которым такой смелый дизайн корпуса пришелся по душе и у которых есть возможность выделить под игровой ПК большой свободный стол.

Но потенциальных покупателей даже в этой категории будет немного, потому что приобретать Air 740 и не собирать в нем систему жидкостного охлаждения хотя бы с тремя радиаторами на 280 мм будет как минимум неэффективной тратой места и бюджета. Ведь если ограничиться воздушным охлаждением, то, например, уже упоминавшаяся нами модель Corsair Carbide 400C позволит собрать практически такой же по мощности и оснащению ПК, только в более низком и тонком исполнении.

Компании Corsair определенно нужно поработать над инструкциями к своим корпусам, чтобы после ознакомления с моделью не оставалось объектов с непонятным назначением, таких как заглушка на передней панели и кнопка управления подсветкой. Много «воздуха» в правом отсеке — это действительно удобно в определенной ситуации, но все же корзину для 3,5″ дисков стоило сделать больше, увеличив ее размер хотя бы до 6 накопителей. Также в корпусе высокой ценовой категории хотелось бы видеть качественные и быстросъемные пылевые фильтры на всех вентиляционных отверстиях.

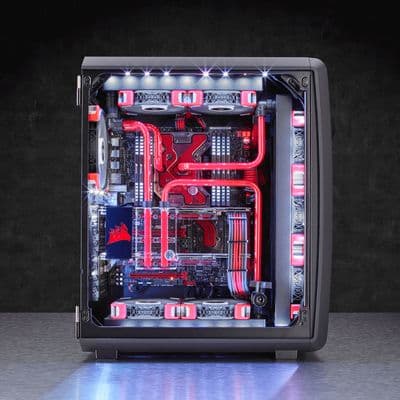

Рекламное фото Corsair Carbide Air 740 с официального сайта

В остальном Corsair Carbide Air 740 представляет собой пусть и весьма специфичный, но качественно выполненный продукт, которым приятно пользоваться как в процессе первоначальной сборки, так и при последующей (в том числе частой) замене содержимого. При правильном подборе комплектующих Air 740 сможет стать очень мощной, относительно тихой и по-своему красиво выглядящей вещью, которую захочется поставить на видное место для привлечения всеобщего внимания.

Корпус предоставлен на тест производителем
