Линейка корпусов Carbide Series компании Corsair продолжает пополняться новыми интересными моделями. Не так давно у нас на тестировании был корпус Corsair Carbide 600C — относительно компактный Full Tower с зеркальным расположением комплектующих. На этот раз к нам попал его младший брат под названием Carbide 400C, который стал заметно меньше как в ширину, так и в высоту в первую очередь за счет полного отказа от пятидюймовых отсеков.

При этом внутренняя конструкция корпуса выполнена в обычном, незеркальном варианте. Всего можно встретить три разновидности этой модели — белый корпус с окном на левой стенке, черный корпус с аналогичной конструкцией и еще один черный, но уже с дополнительной шумоизоляцией на верхней и боковых панелях. Такой дополнительно защищенный корпус, по аналогии с шестисотой моделью, имеет в названии литеру Q — Corsair Carbide 400Q. К сожалению, белого варианта корпуса с дополнительной шумоизоляцией пока что представлено не было. Возможно, это станет поводом выпустить еще одну модель в и без того очень широкой линейке.

Corsair Carbide 400C

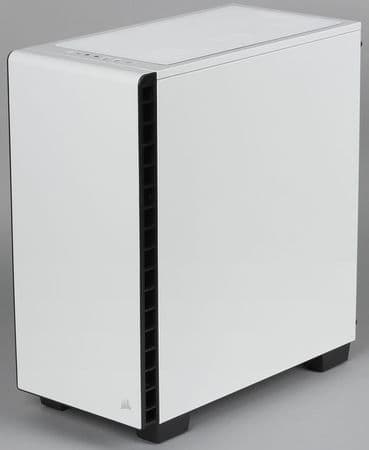

Дизайн корпуса достаточно лаконичный, самым «кричащим» элементом, безусловно, является прозрачная левая боковая стенка, призванная демонстрировать мощные, аккуратно подключенные и, желательно, подсвеченные комплектующие. В остальном все очень спокойно, минималистично. Внешняя сторона передней декоративной панели также выполнена из стали, что придает корпусу более целостный и законченный вид.

Поставляется Carbide 400C в коробке из обычного картона, на внешней стороне которого можно найти схематичное изображение модели и ее основные характеристики. Для удобства переноски на боковых гранях предусмотрены симметричные вырезы. Комплект поставки довольно скромный, помимо самого корпуса и элементов системы охлаждения он включает в себя только инструкцию по сборке, комплект крепежных винтов и одноразовых стяжек.

Corsair Carbide 400C

Инструкция выполнена в виде книжки формата А5, где все этапы сборки/разборки показаны в виде схематичных, но вполне понятных иллюстраций. Раздел с подписями на русском языке также присутствует. Есть в инструкции один досадный промах, он касается указаний на счет демонтажа фронтальной декоративной панели — если следовать указаниям и просто пытаться «оторвать» панель от шасси, применяя только лишь грубую силу, то в лучшем случае ничего не получится, а в худшем — сломается часть пластиковых защелок (тут уж все зависит от количества той самой грубой силы).

Компоновка

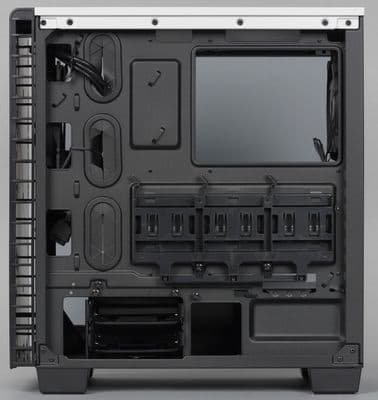

Скомпонован корпус не совсем обычно, но и не уникально — похожие решения можно встретить как в других моделях Corsair, так и у других производителей. Подложка для системной платы находится в привычном месте, Carbide 400C, как и более крупный 600C поддерживают установку плат размером до E-ATX включительно.

Corsair Carbide 400C

Блок питания находится в нижней части корпуса. Отдельного объема у него нет, но есть составной пластиковый кожух, который в первую очередь призван скрыть излишки проводов. Оказывать сколько-нибудь значимое влияние на температурные и шумовые характеристики модели он не сможет. При желании его можно полностью демонтировать и установить блок питания вентилятором вверх.

Классические отсеки для пяти- и трехдюймовых устройств в данном корпусе отсутствуют. Это позволяет без труда установить два или даже три графических ускорителя длиной до 370 мм каждый.

Corsair Carbide 400C

Для установки накопителей производитель предлагает использовать обратную сторону подложки системной платы и небольшую нишу рядом с блоком питания — всего получается 5 посадочных мест и только в 2 из них можно установить полноразмерные 3,5″ диски. В большинстве случаев этого будет вполне достаточно, но все же в корпусе объемом более 40 литров хотелось бы видеть более «богатую» подсистему хранения данных.

Конструкция

Передняя панель выполнена двухслойной: основание из толстого пластика, поверх которого заделан лист из тонкой стали, причем, это именно сталь, а не алюминиевый сплав. Подобное сочетание должно обеспечивать лучшую шумоизоляцию, а также более успешно противостоять вибрациям, чем просто стальной лист.

Corsair Carbide 400C Corsair Carbide 400C

Размеры корпуса 464×215×425 мм (В×Ш×Г, включая выступающие элементы). Вес корпуса без упаковки и блока питания составляет 7 кг, что относительно немного — сказывается использование акриловой стенки и стали толщиной не более 0,7 мм. При этом жесткость конструкции нельзя назвать недостаточной, элементы не перекашивает во время сборки/разборки, посторонних призвуков и дребезжания в процессе работы также не наблюдается.

Пластмассовые ножки корпуса высотой 33 мм снабжены резиновыми вставками большой площади, повышающими их амортизирующую способность.

Corsair Carbide 400C

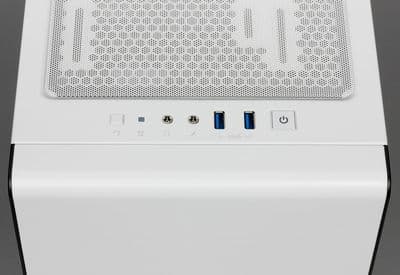

Органы управления и внешние разъемы размещены одним рядом в передней части верхней крышки, у самой лицевой панели. Перечислим по порядку, слева направо: кнопка сброса, индикатор активности HDD, разъемы для подключения наушников и микрофона, два порта USB 3.0 и крупная квадратная кнопка включения.

Порты USB разнесены друг от друга на 1 см, поэтому потенциально проблемы с одновременным подключением очень крупногабаритных устройств могут возникать, но в большинстве случаем никаких проблем с этим не возникнет. Кнопки включения и перезагрузки имеют малый ход и срабатывают с громким щелчком. Индикатор Power LED встроен в кнопку включения, а диод HDD LED прикрыт небольшим квадратным рассеивателем. Цвет обоих диодов — белый, интенсивность свечения не очень высокая, по глазам не бьет.

Corsair Carbide 400C

Всю остальную часть верхней стенки занимает область перфорации с тремя местами под корпусные вентиляторы, прикрытая единым пылевым фильтром. На передней и правой боковой стенке никаких примечательных элементов нет, задняя стенка обильно перфорирована, дабы обеспечить лучшее прохождения воздуха, нагнетаемого фронтальными вентиляторами.

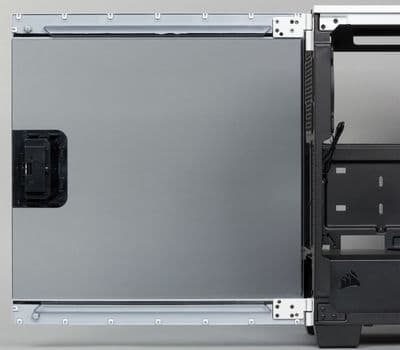

Левая стенка представляет собой прозрачную дверцу, которая закрывается на защелку и открывается на петлях, как любая другая настоящая дверь. Из стали выполнены только две стальные пластинки в верхней и нижней части дверцы, которые, собственно, и заканчиваются стальными петлями. Открывается дверца примерно на 220 градусов, но работать с корпусом без ее снятия все равно достаточно неудобно. Благо петли сверху никак не зажаты, открытую дверцу нужно просто потянуть вверх, и она с легкостью снимется с петель.

Corsair Carbide 400C

Фиксировать дверцу в закрытом состоянии помогают два маленьких, но достаточно мощных магнита, выполняющих роль доводчика — даже если подтолкнуть дверцу не очень сильно, она все равно закроется до конца и встанет на свое место ровно, без перекосов.

Система охлаждения

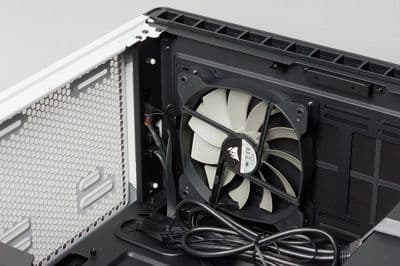

Corsair Carbide 400C предусматривает в общей сложности установку 6 корпусных вентиляторов, 2 из которых идут в комплекте поставки. На внутреннюю сторону шасси за передней панелью можно установить 3 вентилятора типоразмера 120 мм или два по 140 мм. В варианте «из коробки» здесь установлен 1 вентилятор Corsair Air Series AF140L размером 140 мм, работающий на вдув.

Corsair Carbide 400C

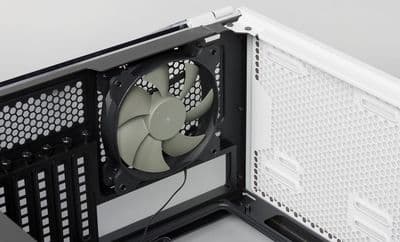

Еще 2 вентилятора типоразмера 120 или 140 мм можно установить на верхнюю стенку шасси. Последнее посадочное место находится на задней стенке, здесь предусмотрен только 120-миллиметровый вентилятор, в качестве которого уже установлен Corsair Fan AF120L, работающий, соответственно, на выдув. Оба вентилятора подключаются к системной плате 3-контакнтыми разъемами, крепятся за счет обычных винтов и не оснащены подсветкой.

Corsair Carbide 400C

Стоит отметить, что производитель предусмотрел возможность установки большого числа радиаторов системы жидкостного охлаждения размером от 120 мм (на любое посадочное место) до 360 мм (только на переднюю стенку), правда в случае их использования максимальная длина поддерживаемой видеокарты становится на несколько сантиметров короче.

Подумал производитель и о защите комплектующих от пыли, снабдив Carbide 400C тремя пылевыми фильтрами. На верхней панели это красивая сетка из белого пластика, закрепленная на магнитной рамке. Смотрится она хорошо и гармонично, но при этом пропускает большую часть пыли за счет слишком большого диаметра отверстий. Монтаж и демонтаж данного элемента занимает всего несколько секунд.

Corsair Carbide 400C

Область перфорации на нижней стенке в зоне вентилятора блока питания защищена от пыли значительно более качественным пылевым фильтром из мелкоячеистой капроновой сетки, закрепленной в пластиковую рамку. Фильтр закатывается на свое законное место по направляющим, так что класть корпус на бок для его снятия и установки не требуется.

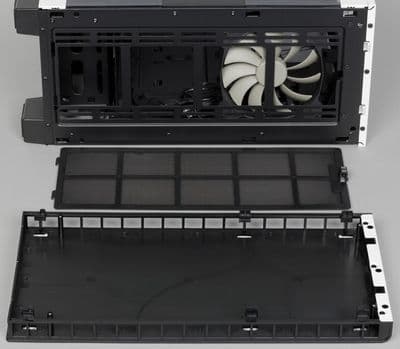

Самый спорный в плане удобства обслуживания пылевой фильтр находится на передней стенке под декоративной панелью. Для его обслуживания нужно полностью снять данную панель, которая крепится к шасси шестью пластиковыми защелками. Их конструкция не предполагает снятия за счет привычного движения «дернуть посильнее». Единственный вариант — открывать левую дверцу, снимать правую стенку и попарно отгибать защелки, что очень долго и неудобно. Сам фильтр выполнен качественно — мелкая капроновая сетка в пластиковой рамке с подпружиненной защелкой в верхней части.

Corsair Carbide 400C

При выборе процессорного кулера для установки в Carbide 400C можно себя практически никак не ограничивать — корпус предусматривает установку охладителей высотой до 170 мм включительно.

Сборка системного блока

Левая стенка, как мы уже говорили, представляет собой дверцу, для ее снятия откручивать какие-либо винты не требуется. Правая боковая стенка фиксируется двумя винтами с накатной головкой, вальцовка П-образная, метод крепления прислонно-сдвижной.

Corsair Carbide 400C

Все стойки для крепления системной платы проставлены производителем на заводе. Подложка под системную плату выполнена несъемной, в ее верхней части расположен очень большой вырез, его размеры лишь немного уступают плате формата Mini-ITX. Конечно, это позволяет с большой долей вероятности утверждать, что для установки нового процессорного кулера не придется демонтировать плату, однако и прочность подложки становится значительно ниже.

Corsair Carbide 400C

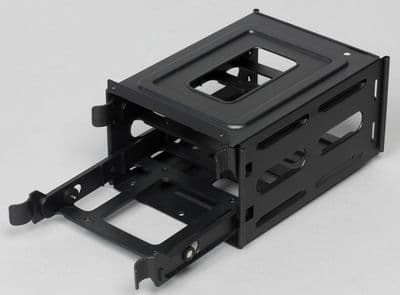

Для установки 3,5″ накопителей предусмотрена небольшая корзина на 2 посадочных места в нижней части корпуса рядом с блоком питания. Доступ к ней открывается после снятия правой боковой стенки. Система крепления — безвинтовая, диск достаточно «натянуть» на пластиковые салазки с резиновыми уплотнителями и завести в корзину по направляющим. Закрепленный диск почти не люфтит в горизонтальной плоскости, чего нельзя сказать про вертикальное раскачивание — свободный ход составляет примерно 3-4 мм, и как-то дополнительно закрепить диск винтами не представляется возможным.

Эти же пластиковые салазки можно использовать для установки 2,5″ накопителей, однако в этом случае их придется прикрутить винтами к нижней стенке. Еще 3 диска ноутбучного формата можно установить на оборотную сторону подложки системной платы. Импровизированная корзина выполнена из пластика, однако в каждом из отсеков есть достаточно мощная металлическая пружина. Диск не без усилий продавливается в отсек и фиксируется в нижнем положении пластиковой защелкой. Стоит только отпустить защелку, диск сразу «выстреливает» примерно на половину своей длины — эффектно выполненное решение, к тому же с хорошей фиксацией. Отметим, что по отзывам некоторых владельцев пластиковые защелки, удерживающие диск в отсеке, довольно быстро ослабевают и могут перестать справляться со своими обязанностями.

Corsair Carbide 400C

В этом случае диск так и останется наполовину торчать из отсека, что никак не помешает его работе и даже люфтить он не начнет, но все равно неприятно. На нашем тестовом экземпляре проблему удалось воспроизвести после примерно 20 извлечений накопителя, после чего защелка действительно ослабла и диск стал самостоятельно «выстреливать» из отсека через несколько секунд после закрытия защелки.

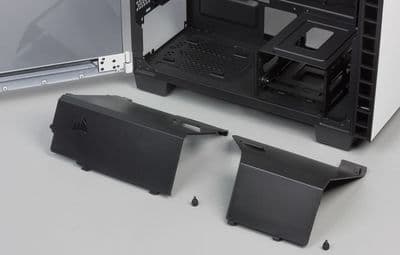

Для установки блока питания нужно предварительно демонтировать составной пластиковый кожух, открутив 2 винта с накатной головкой и отогнув 1 защелку на задней стенке. Блок питания просто заводится в корпус и прикручивается 4 винтами к задней стенке. Для гашения вибрации, исходящей от вентилятора БП, на нижней стенке предусмотрены небольшие резиновые амортизаторы.

Corsair Carbide 400C

Каждая заглушка для плат расширения крепится отдельным винтом с накатной головкой. Соответственно, никакая система безвинтового крепления плат расширения в данном корпусе не используется. Максимальная длина платы в каждом из семи слотов составляет 370 мм.

Порты USB 3.0 с передней панели подключаются монолитной 20-контактной колодкой. Аудиоразъемы также подключаются монолитным коннектором стандарта HDA без обратной совместимости с AC'97. Набор проводов для подключения кнопок и индикаторов представлен традиционной россыпью.

Система скрытой укладки кабелей в Carbide 400C присутствует, однако места под нее совсем не так много, так в том же 600C. Кабели питания можно вывести с обратной стороны подложки через одно из трех отверстий с резиновым уплотнителем, при этом в районе верхней стенки таких больших и удобных отверстий нет — возможно, корпус стоило бы сделать немного выше.

Также мало места и между подложкой системной платы и правой боковой стенкой. Вероятнее всего проблемы могут возникнуть при подключении двух и более дисков в 2,5″ вертикальном отсеке, если запитывать накопители от одной линии блока питания — разъем в середине «косички» после подключения образует немалых размеров уплотнение, в результате чего могут возникнуть проблемы с установкой боковой стенки или со сломанным коннектором на HDD/SSD.

Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

Уровень шума корпуса

Производительность системы охлаждения корпуса изменяется в довольно широких пределах в зависимости от напряжения питания вентиляторов. Субъективно этот параметр позволяет оценить уровень шума, который находится в диапазоне от 25 до 40,5 дБА при снятой передней панели и напряжении питания от 5 до 12 В.

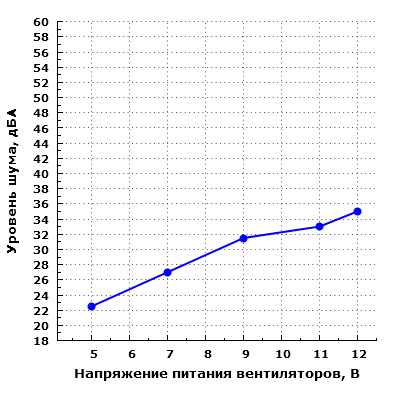

В собранном корпусе уровень шума системы охлаждения изменяется от 22,5 до 35 дБА при расположения микрофона в ближнем поле. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от пониженного (27 дБА) до среднего (33 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток.

Уровень шума корпуса

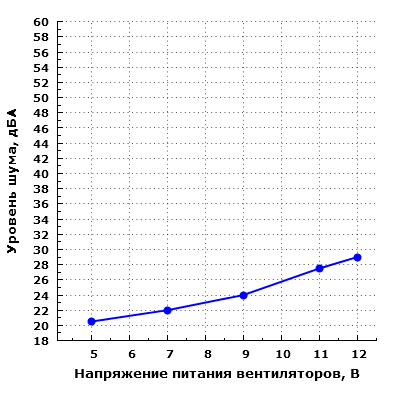

При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом шум можно будет охарактеризовать как минимально заметный при работе вентиляторов на минимальных оборотах, а при работе на максимальных — как пониженный для жилого помещения в дневное время суток.

РежимНастольное размещениеНапольное размещение
12 В35 дБА29 дБА
5 В22,5 дБА20,5 дБА

С целью снижения шума от системного блока данную модель лучше размещать на полу под какой-либо естественной преградой, например под столом, так как это позволит добиться заметного снижения уровня шума в районе расположения головы пользователя.

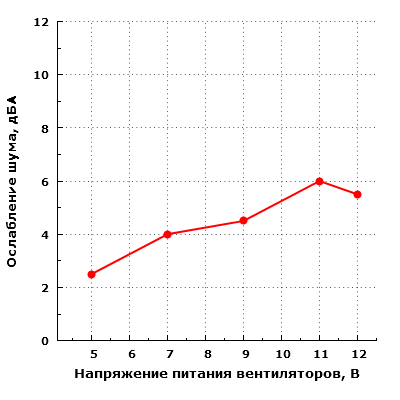

Ослабление шума вентиляторов дверью корпуса

Ослабление шума от источника внутри корпуса, в случае измерения со стороны передней панели, находится на среднем уровне для решений со сплошными стенками. Возможно, если бы боковая дверца была герметичной, данный показатель был бы лучше.

К качеству вентиляторов субъективно особых претензий нет: звуки неаэродинамического происхождения у них минимальны и не обращают на себя особого внимания, то есть никакого стука, свиста и прочих раздражающих звуков у данного экземпляра замечено не были.

Два вентилятора, конечно, можно подключить к большинству системных плат, но с учетом возможного расширения парка электромеханических устройств данного типа, а также с целью повышения удобства пользования корпусом было бы не лишне комплектовать данный корпус хотя бы простейшим контроллером вентиляторов, например на основе пассивного коммутатора.

Цена

Стоимость Corsair Carbide 400C составляет примерно $100, причем цены на модели с прозрачной дверцей и с дополнительной шумоизоляцией не отличаются, что приятно — каждый сможет выбрать более подходящий для себя вариант без лишней переплаты.

Данный корпус отличается от модели Carbide 600C в первую очередь отсутствием двух отсеков под пятидюймовые устройства, но по всем остальным показателям практически ни в чем ему не уступает, а стоит при этом почти в 1,5 раза дешевле, что даже немного странно.

Позиционирование и выводы

Corsair Carbide 400C и 400Q можно считать достойным продолжением линейки. Возможно, они не так сильно выделяются на фоне конкурентов, но это не мешает им стать достойной основой для построения мощного игрового компьютера, рабочей станции начального уровня или просто ПК общего назначения.

Для офисного применения можно рекомендовать только модель с индексом Q, так как вариант с дверцей не обеспечивает достаточного уровня безопасности: запереть ее на замок не получится, и нормально опечатать, скорее всего, тоже. Хотя в целом решение с распашной дверцей нам понравилось, оно не так часто встречается на рынке. Приятно, у этой модели, в отличие от 600C, нет никаких проблем ни со скрипом, ни с перекосом.

Отсутствие возможности установить в ПК оптический провод или любое другое устройство схожих габаритов в 2016 году уже практически никого не расстроит, чего нельзя сказать о всего двух посадочных местах под полноразмерные жесткие диски — безусловно, большинству потенциальных покупателей этого будет достаточно, но все же странная тенденция на увеличение количества отсеков 2,5″ и постепенное урезание отсеков 3,5″ определенно настораживает, ведь ноутбучные HDD все еще дороже, медленнее и значительно меньше по объему, чем их настольные собратья, а вариант с установкой большого числа SSD также видится нам крайне экзотическим и почти не востребованным на практике.

Оснащенность системы охлаждения корпуса оставила о себе хорошее впечатление, хотя систему демонтажа передней панели для чистки сменного пылевого фильтра определенно нужно менять, чтобы пользователю достаточно было потянуть за панель, как это написано в инструкции, а не снимать обе боковые стенки и мучительно отгибать неподатливые защелки.

Также этот корпус можно порекомендовать любителям жидкостного охлаждения, потому как схожих по габаритам корпусов, предусматривающих установку радиатора длиной 360 мм, на рынке представлено не так уж много.


Корпус Corsair Carbide 400C предоставлен на тест производителем
