Корпуса MasterBox 5 были представлены компанией Cooler Master на выставке Computex 2016 в мае-июне 2016 года, чуть позже их описания появились и на официальном сайте, где они до сих пор значатся как новинки.

Всего в серии MasterBox на момент написания обзора значились пять моделей. Правда, три из них следовало бы назвать вариантами одного и того же корпуса MasterBox 5 — черный и белый с окном в левой боковой стенке, плюс черный без окна. Сильнее отличаются модели MasterBox Lite 3 (она поменьше и имеет пятидюймовый слот с выходом на лицевую панель) и MasterBox 5t (существенно иное, чем у MasterBox 5, оформление лицевой и верхней панелей).

Отметим: хотя русскоязычный раздел на сайте компании есть, его наполнение во многом остается англоязычным — на страницах упомянутых моделей на русский переведены только верхнее и нижнее меню.

Корпус Cooler Master MasterBox 5

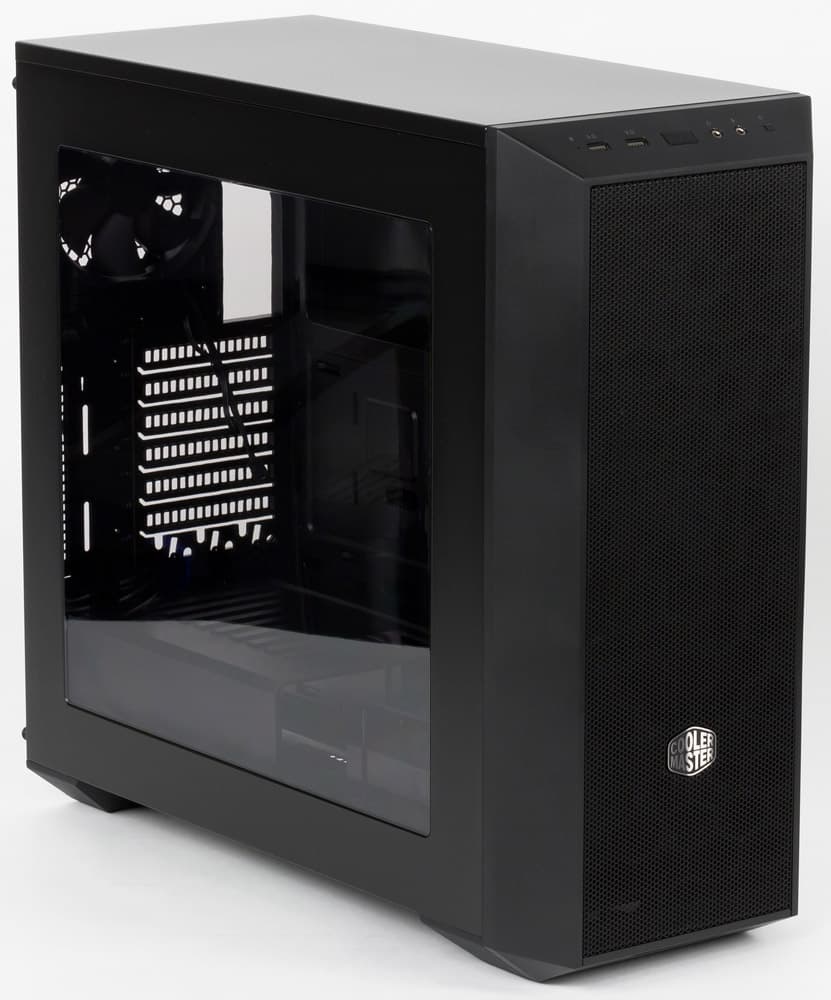

Нам достался корпус Cooler Master MasterBox 5 Black (MCX-B5S1-KWNN-11), то есть черный и с прозрачным окном.

Вид слева

Поставляется он в коробке из обычного картона с монохромным оформлением, включающим надписи на разных языках (включая русский), поясняющие основные особенности модели.


Компоновка и внешний вид

Корпуса Cooler Master MasterBox 5 предоставляют владельцу широкие возможности для выбора компонентов будущего компьютера: несмотря на то, что по размерам они относятся к miditower, в них можно установить практически любую из сколь-нибудь распространенных системных плат — вплоть до E-ATX. Правда, прорезей для плат расширения всего семь.

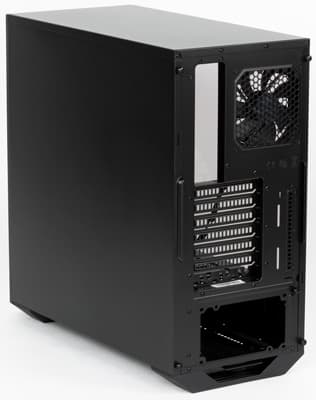

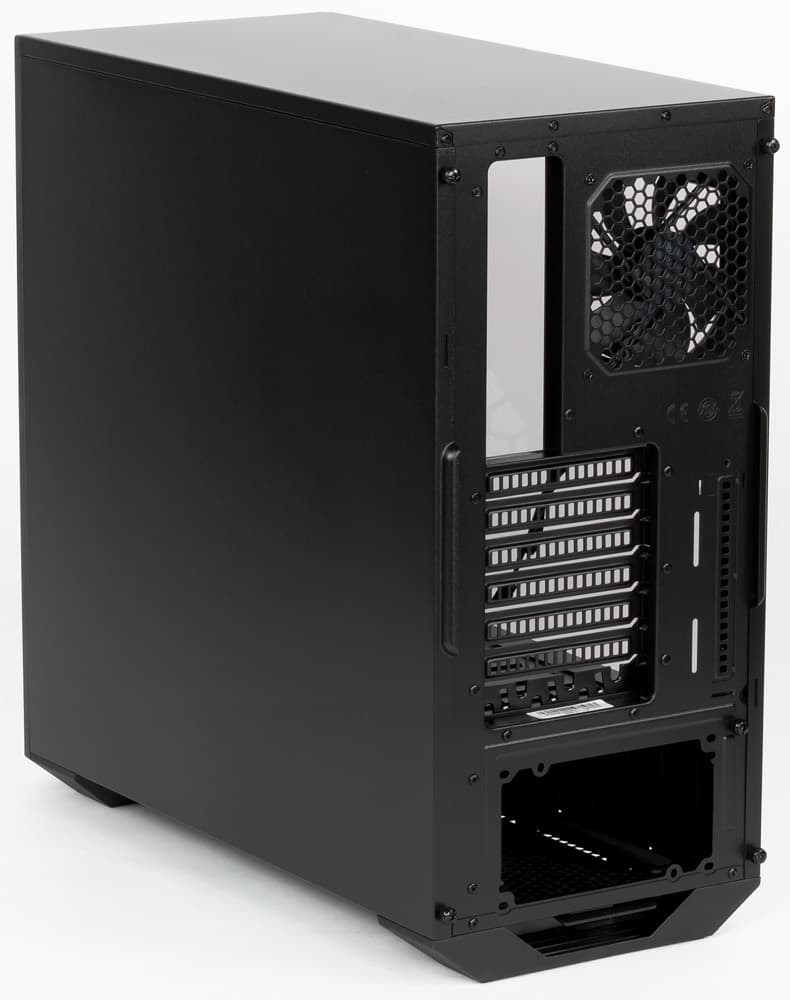

Вид сзади

Неограниченным выбор будет и для видеокарт: их предельная длина, по заявлению производителя, может составлять 410 мм (наш замер показал даже на 5 мм больше). Это означает, что в корпус можно устанавливать любые современные видеоадаптеры, да к тому же останется немало места для удобного доступа к расположенным в торце разъемам дополнительного питания.

С процессорными системами охлаждения ситуация похуже: их высота не может превышать 167 мм — сказывается не слишком большая ширина корпуса.

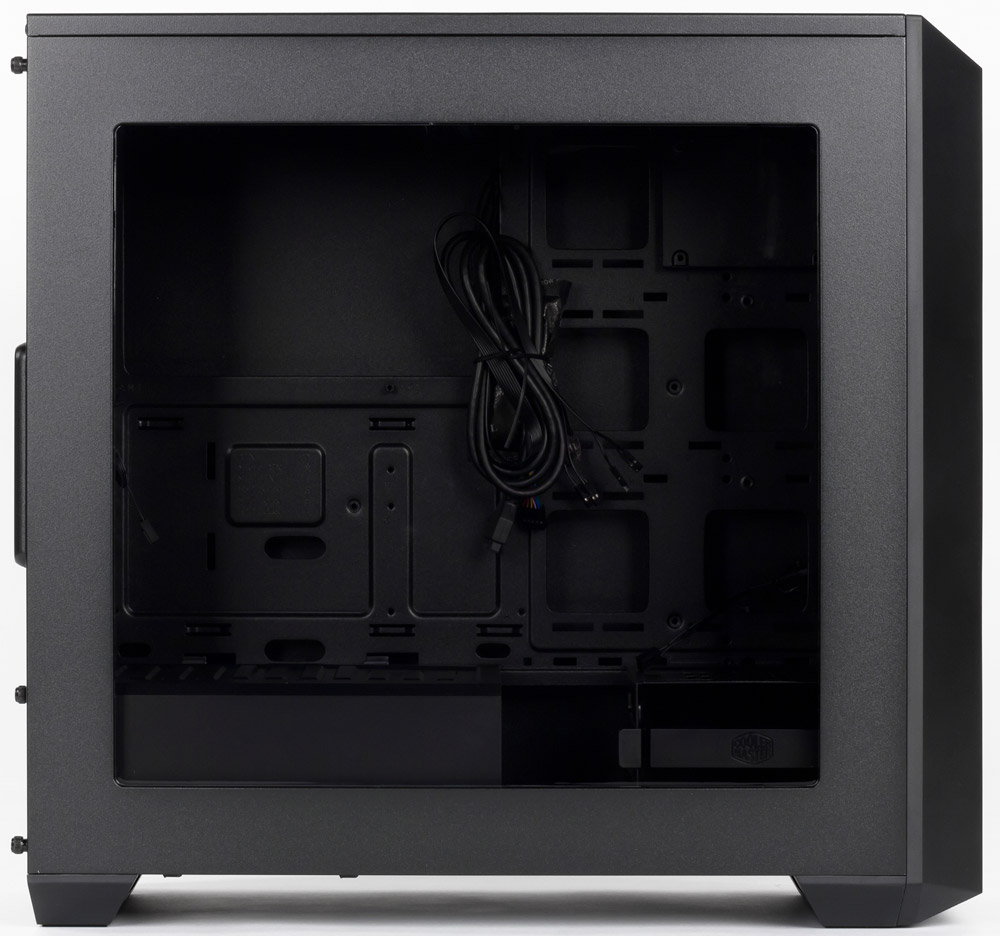

Вид на шасси слева

Естественно, простор для одних компонентов означает сокращение посадочных мест для других. В данном случае в жертву принесены 5,25- и 3,5-дюймовые отсеки с выходом на лицевую панель — их нет вовсе, а дисковых накопителей можно поставить всего три.

Правда, на сайте есть фраза «Cages are sold separately». Что именно «продается отдельно», можно посмотреть на прилагаемой листовке-инструкции (мы тоже перечислим, но чуть позже), а вот где продается — никак не поясняется, и с этим будет главная проблема для тех, кому нужно будет расширить возможности корпуса в плане установки накопителей.

Расположение блока питания стандартное для современных корпусов: внизу горизонтально. Но, учитывая наличие большого прозрачного окна в левой боковой боковой стенке, место установки БП закрыто Г-образным пластиковым кожухом, ведь этот блок с выходящими из него пучками проводов редко можно назвать самой «фотогеничной» деталью компьютера.

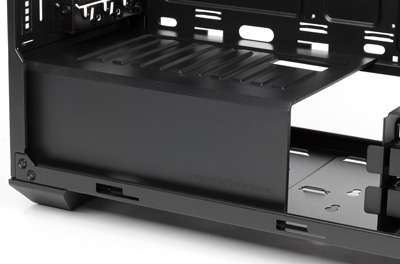

Кожух блока питания

Внешне корпус достаточно прост: металл со всех сторон, кроме передней (и, конечно, окна из слегка тонированного акрила слева).

И даже фронтальная панель не блещет изысками фантазии: строгая геометрия с прямыми линиями. В сечении панель образует трапецию, основание которой примыкает к шасси, а заметно более узкая вершина выступает вперед более чем на 4 сантиметра, создавая дополнительный объем для размещения элементов системы охлаждения — вентиляторов или радиаторов СВО.

Соответственно передняя плоскость панели закрыта декоративной металлической сеткой, обеспечивающей доступ воздуха, а скошенные под углом около 45° боковые грани сплошные, из матового пластика.

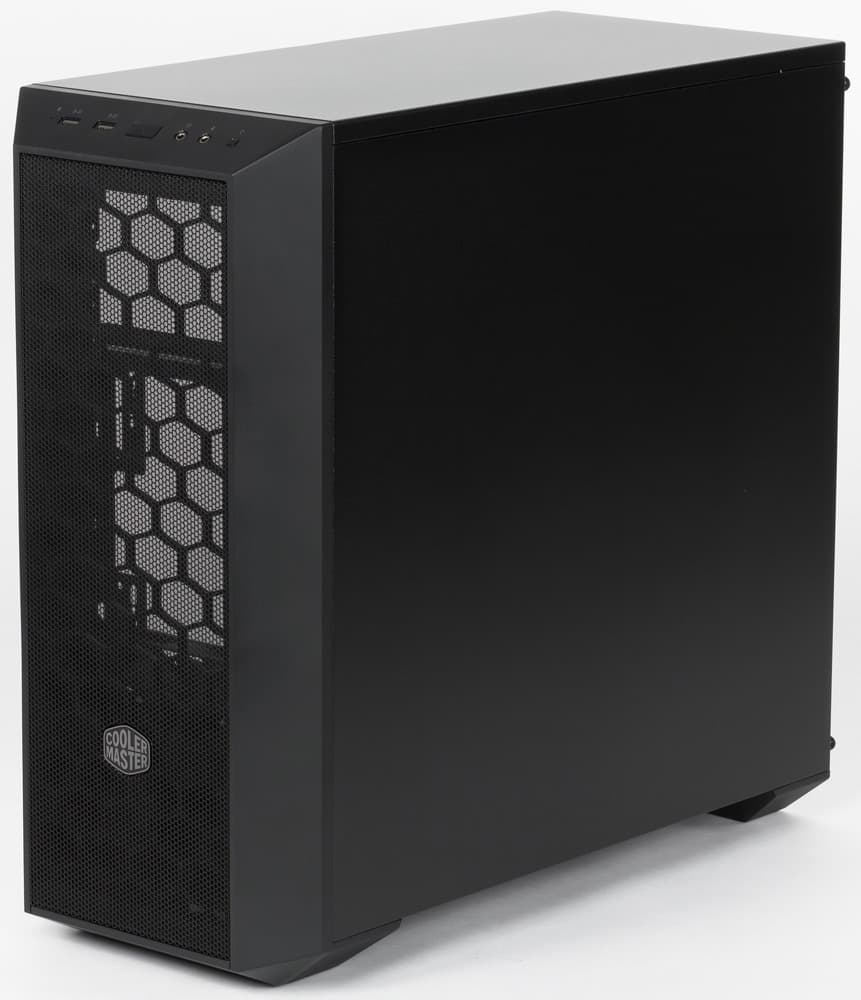

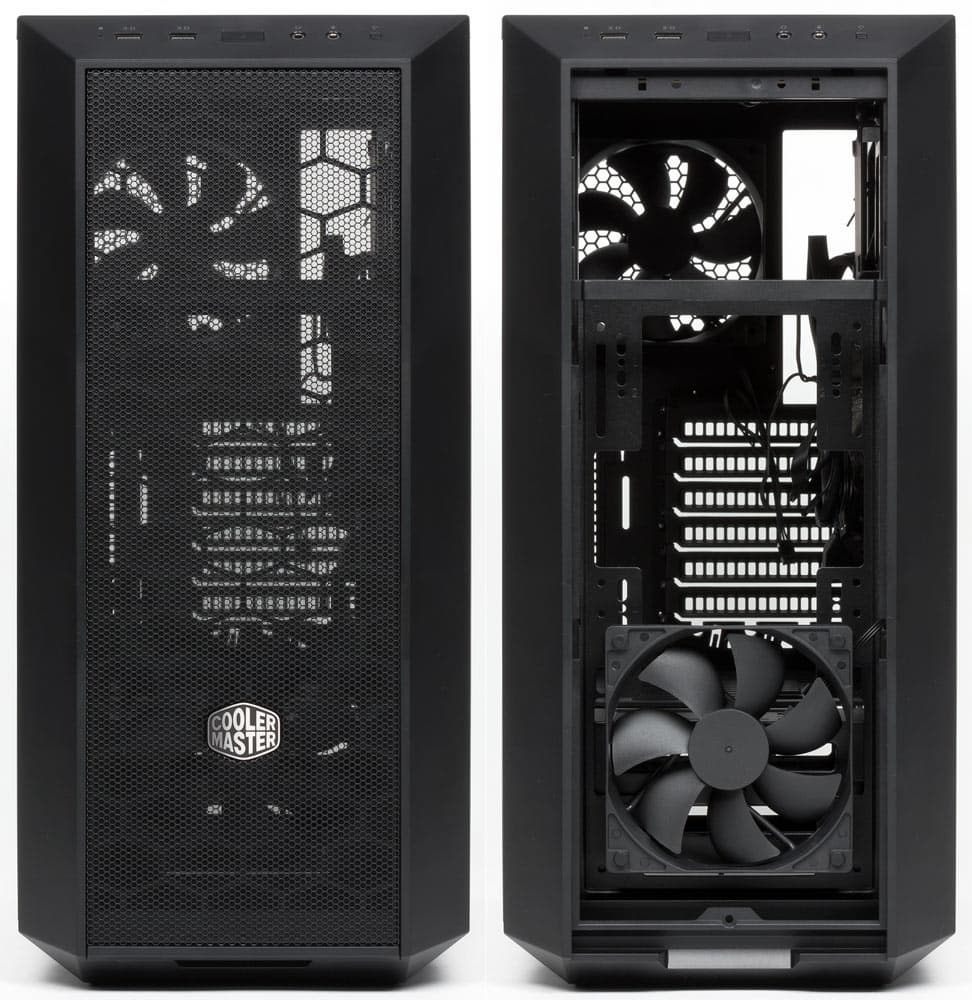

Вид спереди, в том числе со снятыми панелью и фильтром

Спереди выделяется только крупный серебристый логотип компании.

Органы управления и внешние порты расположены на наклонном переходе от лицевой панели к верхней. Таким образом, они будут легко доступны при любом размещении компьютера — на столе, на полу или на низкой подставке.

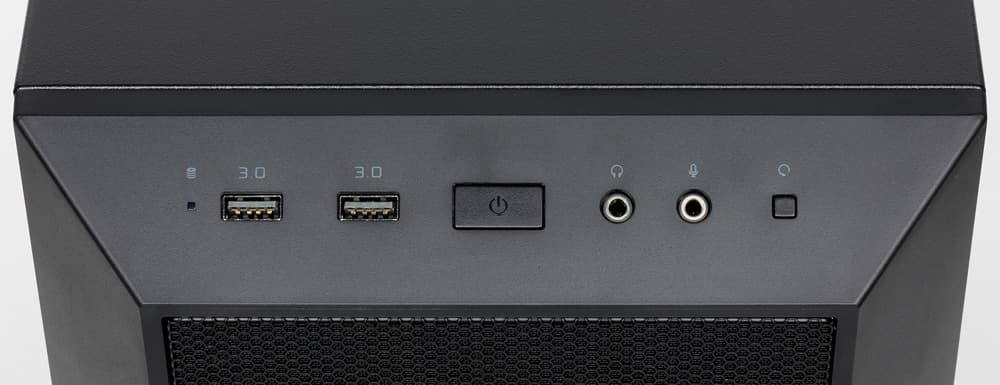

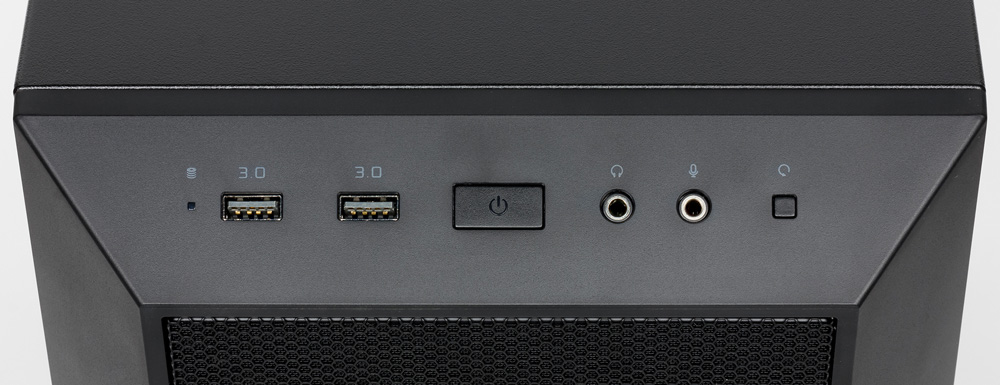

Панель управления

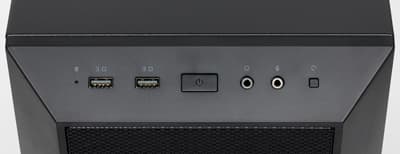

Перечислим справа налево: небольшая кнопка Reset, два аудиоразъема, прямоугольная кнопка Power с белой светодиодной подсветкой при включении, пара портов USB 3.0 и белый индикатор дисковой активности. Свободный ход у кнопок небольшой, но у Power усилие нажатия заметное, а у Reset размер очень маленький, и это защищает от срабатываний при случайных прикосновениях.

Похожее оформление лицевой части мы уже видели в другом корпусе компании — MasterCase 5.

В комплекте набор крепежа в одном пакетике, десять одноразовых стяжек, переходник для питания вентиляторов от блока питания, а также буклет с условиями гарантии и инструкция, в основном состоящая из картинок, но с краткими комментариями на разных языках, включая русский. Спикер для системной платы, которым комплектовались некоторые другие корпуса Cooler Master, в данном случае отсутствует.


Конструкция

Габариты Cooler Master MasterBox 5 — 220(Ш) × 475(В) × 500(Г) мм, включая выступающие элементы. Вес не очень большой: 7,3 кг нетто, но не в ущерб толщине стали, использованной в конструкции — она не такая уж тонкая, от 0,7 до 0,8 мм у разных элементов.

Ножки — широкие пластиковые трапеции, расположенные спереди и сзади. Снизу они оснащены резиновыми амортизирующими наклейками.

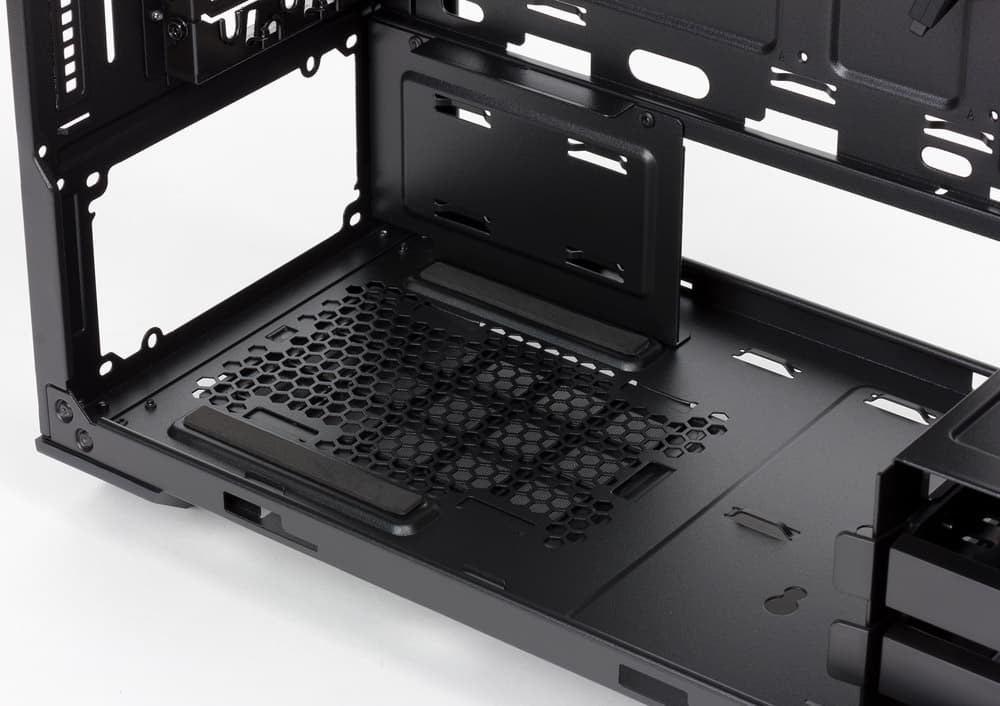

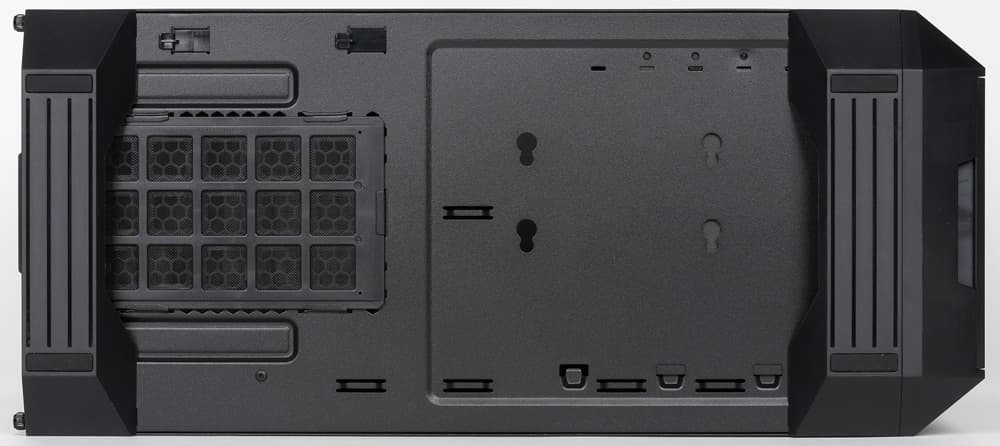

Вид снизу

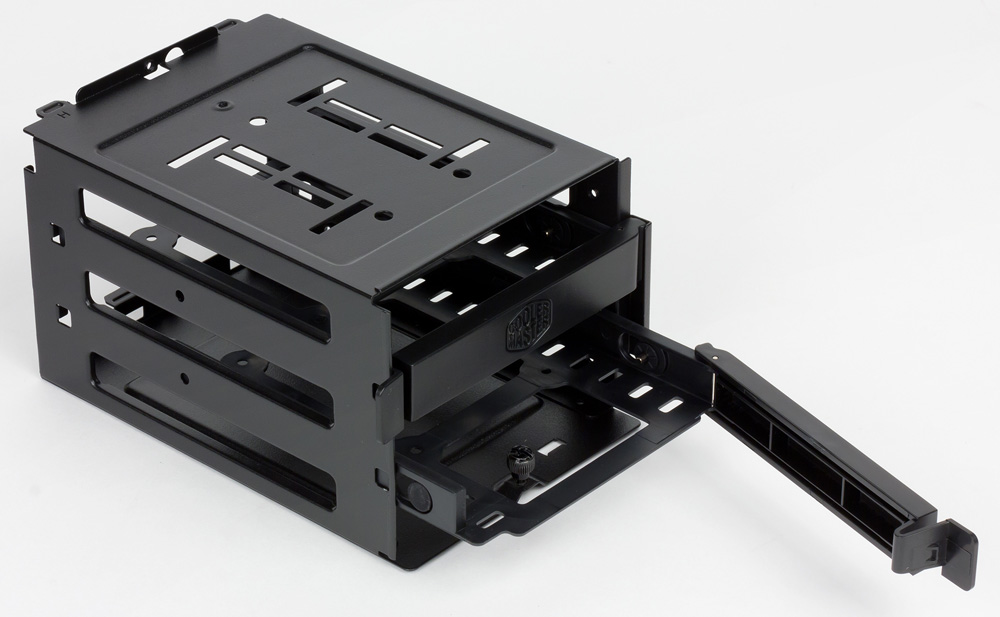

Как мы уже говорили, штатных мест для HDD и SSD всего три. Два универсальных, рассчитанных на оба типоразмера, находятся в небольшой двухместной стойке, которая штатно закреплена на днище шасси в передней части корпуса. Накопители в нее устанавливаются с помощью салазок, а саму стойку можно передвинуть поближе к блоку питания — она фиксируется одним винтом с накатной головкой.

Крепление накопителей

Еще один накопитель, но уже только 2,5-дюймовый, крепится к основанию системной платы с помощью съемного основания-контейнера.

Как видите, описание особенностей конструкции заняло совсем немного времени — всё очень просто (но простота в данном случае вовсе не синоним примитивности). Скорее всего, именно этим и объясняется небольшой вес корпуса.


Система вентиляции

Нам не раз встречались корпуса похожего размера, в которых есть посадочные места чуть ли не для десятка вентиляторов. В таких случаях возникает вопрос: а много ли владельцев полностью реализуют эту возможность? Особенно если учесть, что такое количество вентиляторов надо еще куда-то подключить, что зачастую составляет проблему, хоть и решаемую. В большинстве случаев обходятся двумя-тремя штатными, разве что переставляют их немного иначе.

Видимо, из таких соображений исходили и при разработке корпусов MasterBox. В MasterBox 5 всего два штатных вентилятора, оба 120-миллиметровые и без подсветки — фронтальный нагнетающий и задний вытяжной. Подобный минимализм заодно позволит сэкономить немного денег и не переплачивать за лишние вентиляторы, если в них нет особой необходимости.

Конечно, совсем уж без возможности модификации не обошлось: спереди есть отверстия для крепления не одного, а двух вентиляторов, причем размером как 120, так и 140 миллиметров, и для второго в комплекте есть специальные длинные фиксаторы. Верхняя панель сплошная, на днище и боковых стенках посадочных мест тоже нет. То есть максимальное количество вентиляторов получается равным трем, чего, как нам представляется, будет вполне достаточно для очень и очень многих возможных конфигураций компьютеров.

На случай, если этого окажется мало, предусмотрена возможность установки систем жидкостного охлаждения: 120-миллиметровой вместо заднего вентилятора и вплоть до 360 мм на передней плоскости шасси.

Каких-либо встроенных средств для управления вентиляторами нет, их придется подключать либо к системной плате, либо к блоку питания (напомним: в комплекте есть переходник с Molex male+female на трехконтактный разъем).

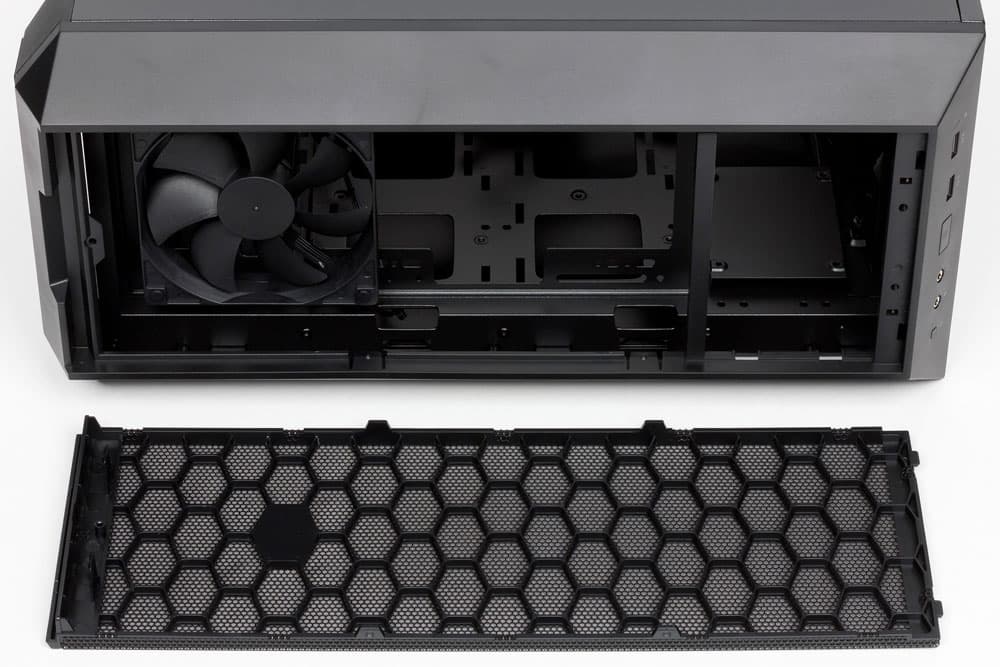

А вот фильтры имеются — спереди и снизу, в месте установки блока питания, причем быстросъемные. Фронтальный сделан в виде капроновой сетки, вместе с декоративной металлической решеткой закрепленной на съемной рамке, которая вставляется в лицевую панель. Чтобы извлечь эту рамку, снимать всю панель не надо: достаточно нащупать снизу углубление и потянуть нижний край рамки вперед.

Фронтальный фильтр

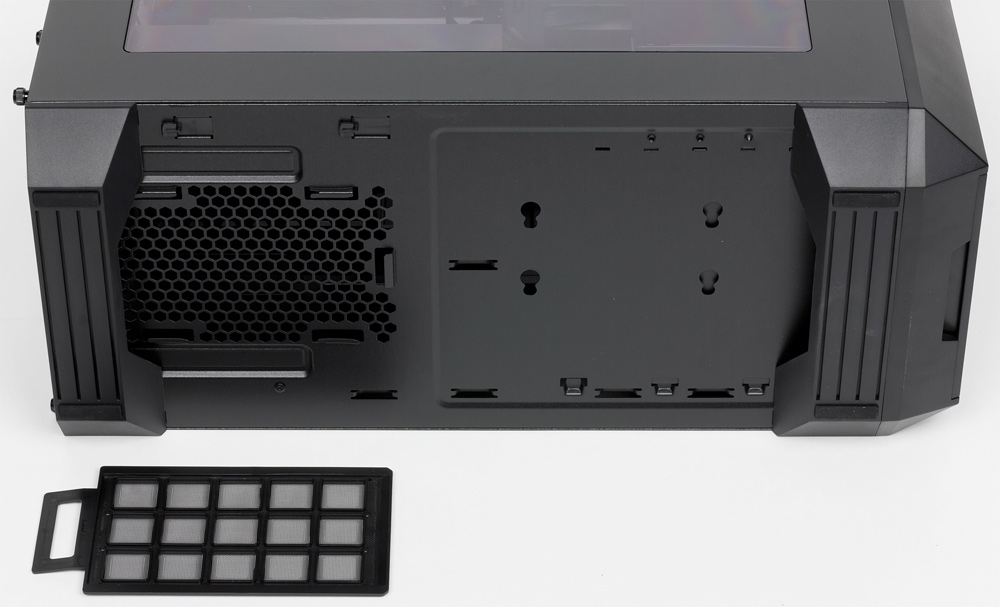

Нижний фильтр тоже вполне доступный: это пластиковая рамка с такой же сеткой, она извлекается движением назад без необходимости снимать какие-либо крышки.

Нижний фильтр

Из дополнительных отверстий есть только прорези в заглушках слотов расширения и небольшая перфорированная область рядом с ними.


Сборка системного блока

Боковые крышки корпуса крепятся системой пазов и гребенок, а фиксируются парами невыпадающих винтов с накатными головками, позволяющими открутить их без отвертки. На задней кромке есть выступы, за которые можно ухватиться пальцами при снятии. Крышки довольно жесткие, их снятие и установка не вызывают особых затруднений.

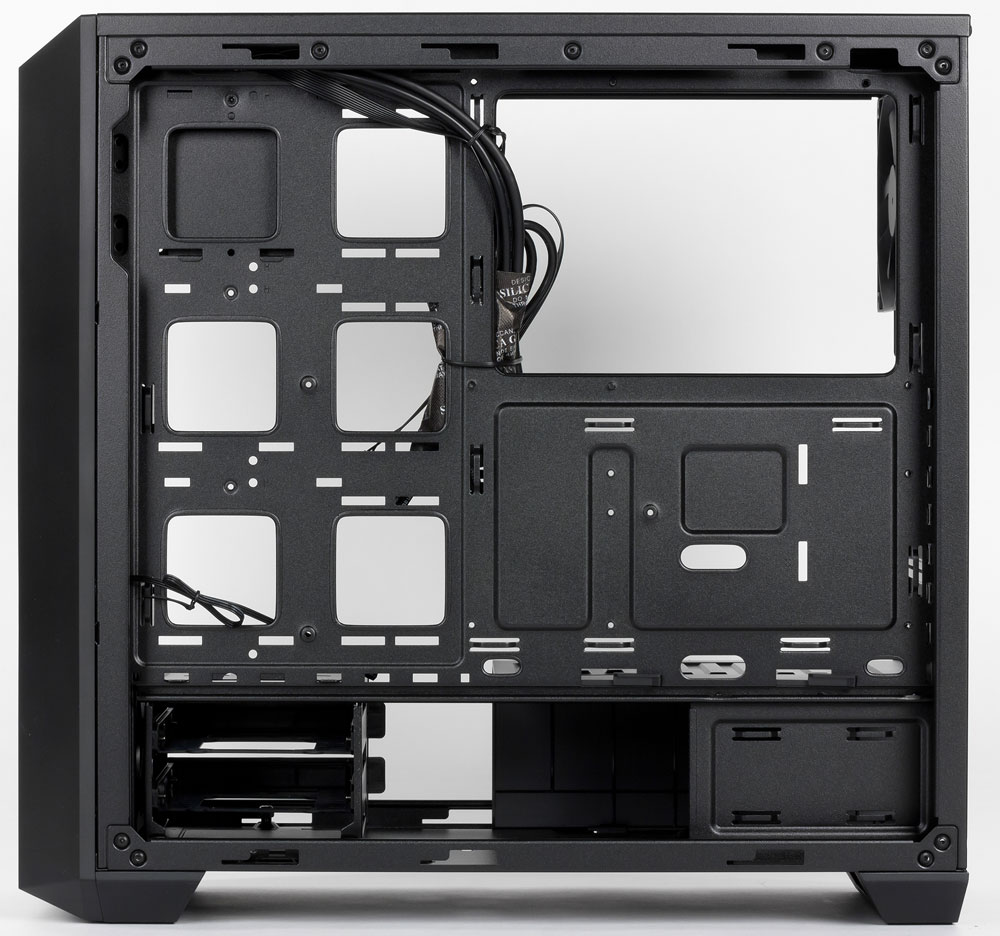

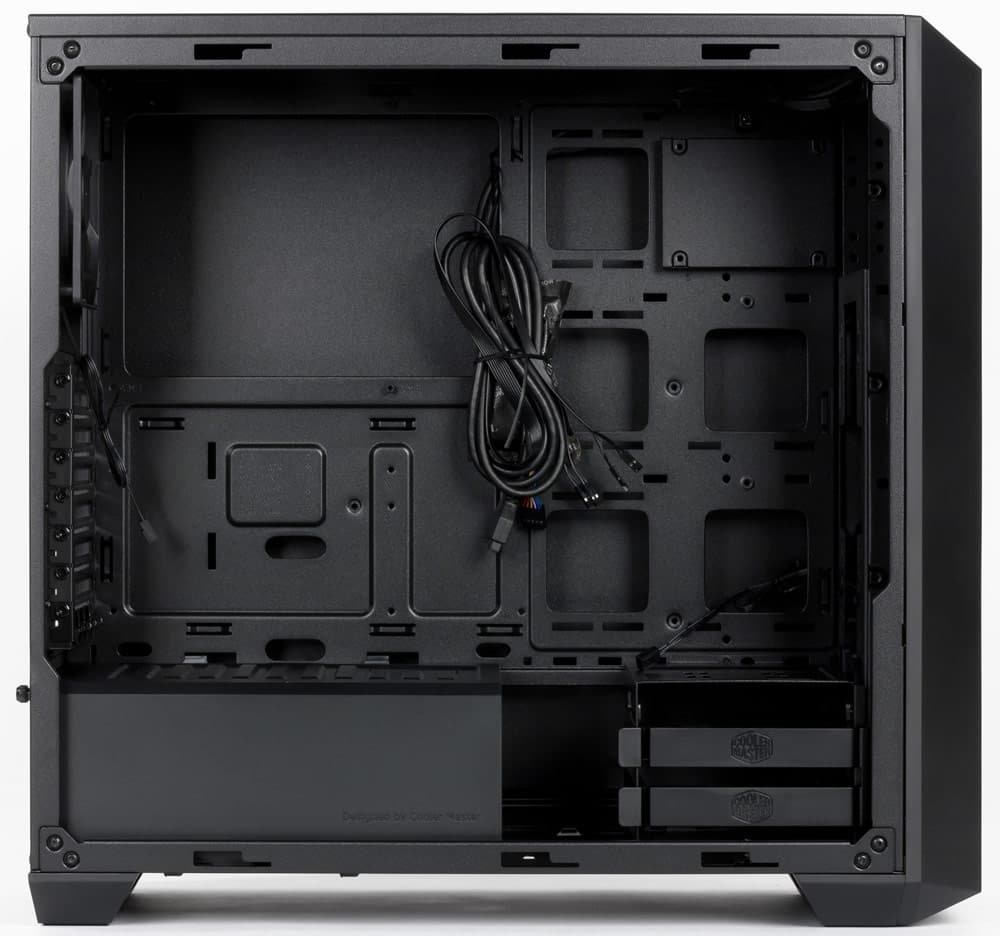

Вид на шасси справа

Блок питания крепится непосредственно к задней стенке. Внутри корпуса предусмотрены направляющие, которые помогают правильно разместить БП, да к тому же они снабжены резиновыми наклейками для уменьшения вибраций, возникающих при работе вентилятора блока.

Но перед установкой БП придется удалить декоративный пластиковый кожух, для чего надо открутить винт с накатной головкой сзади и сдвинуть кожух к передней стенке шасси, освобождая фиксирующие его зацепы.

Размещение блока питания

И надо сказать, что наличие такого кожуха определяет единственно возможный способ установки БП — вентилятором вниз, в противном случае вентилятор блока питания будет закрыт сплошной верхней плоскостью кожуха. Если же такой вариант категорически не устраивает, то можно ориентировать блок и вентилятором вверх, но придется обойтись без кожуха.

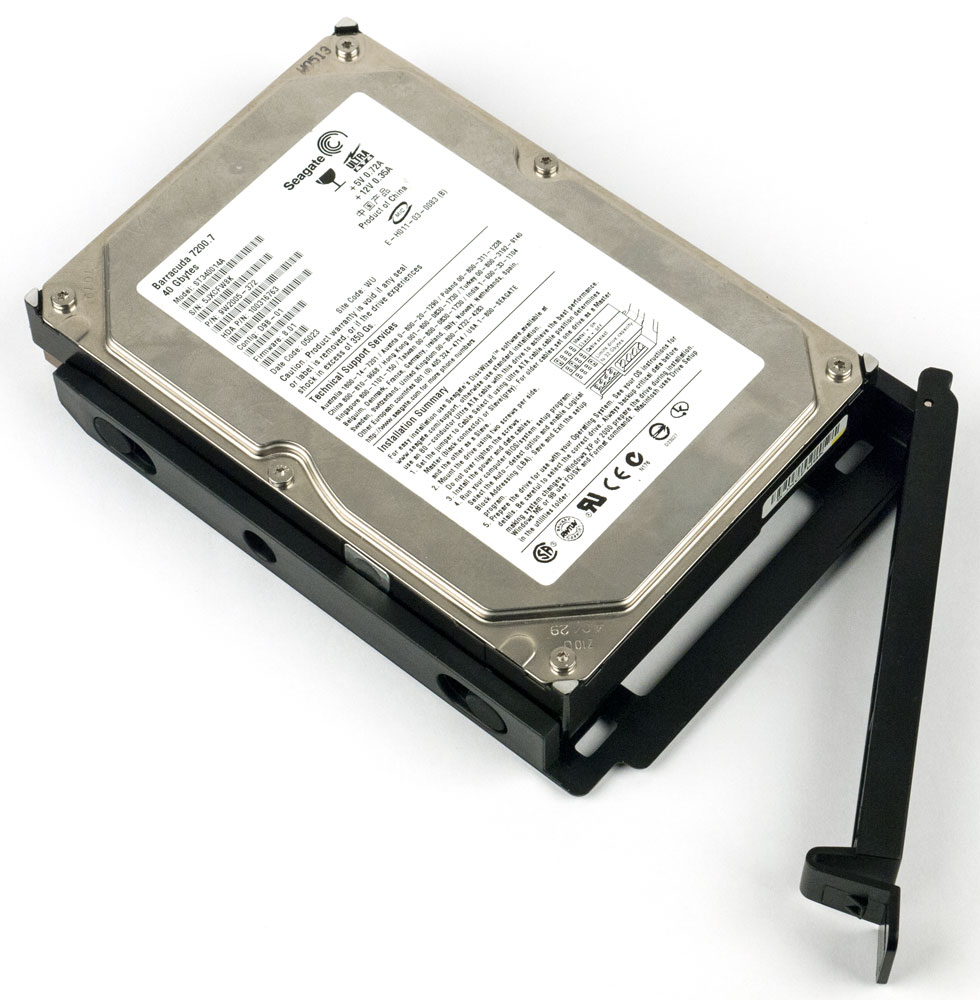

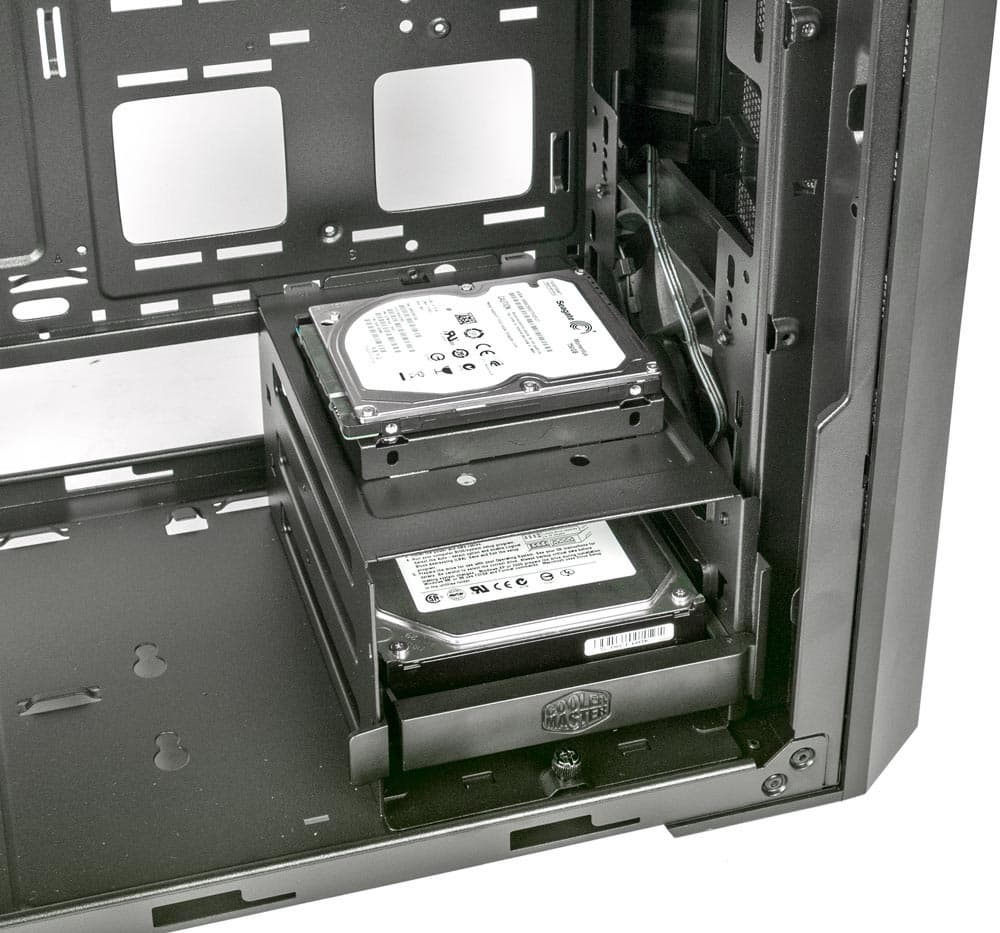

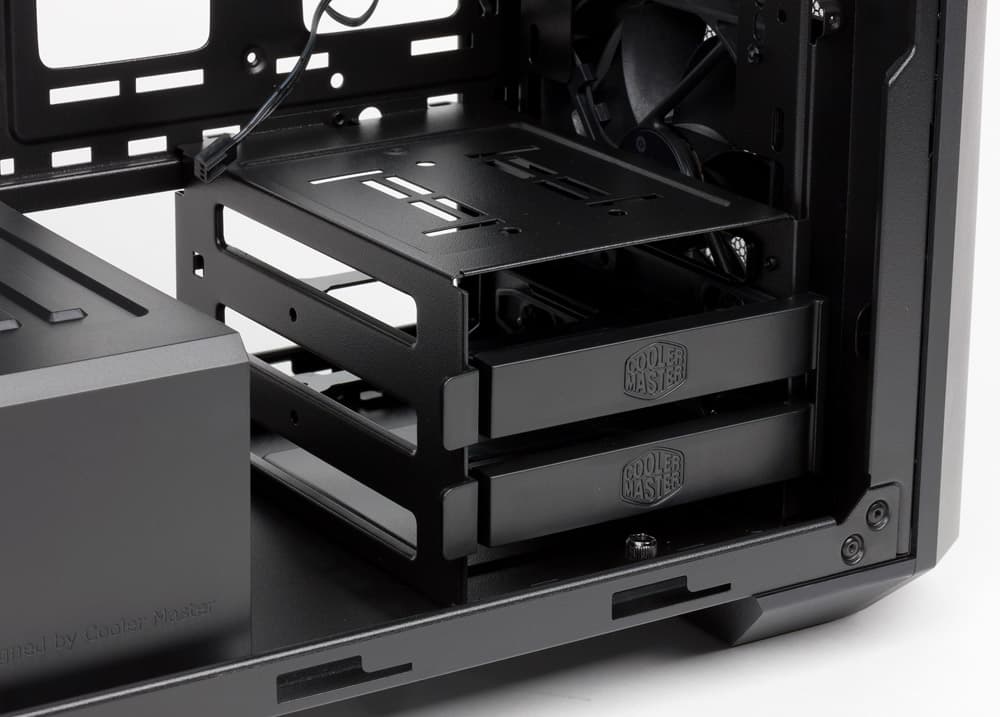

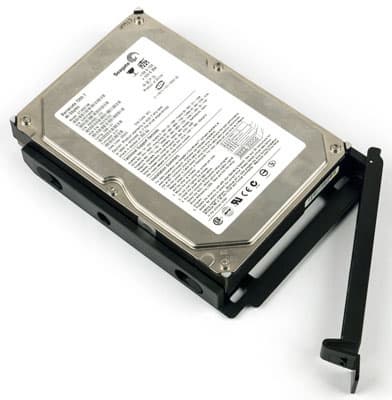

Дисковые корзины в стойке фиксируются одной защелкой, объединенной с рычагом, который выталкивает корзину при извлечении и досылает до упора при установке. Ориентировать накопители надо разъемами в сторону, противоположную этому рычагу.

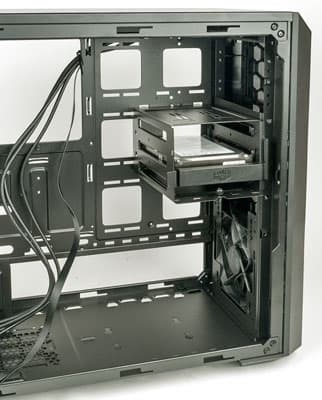

Крепление накопителей

3,5-дюймовый накопитель крепится в корзине боковыми штифтами, оснащенными резиновыми амортизаторами, предусмотрены и отверстия для дополнительного крепления винтами, по одному с каждой стороны. Их можно использовать и для фиксации корзины с диском в стойке — в ее стенках тоже есть отверстия, только винты придется брать подлиннее.

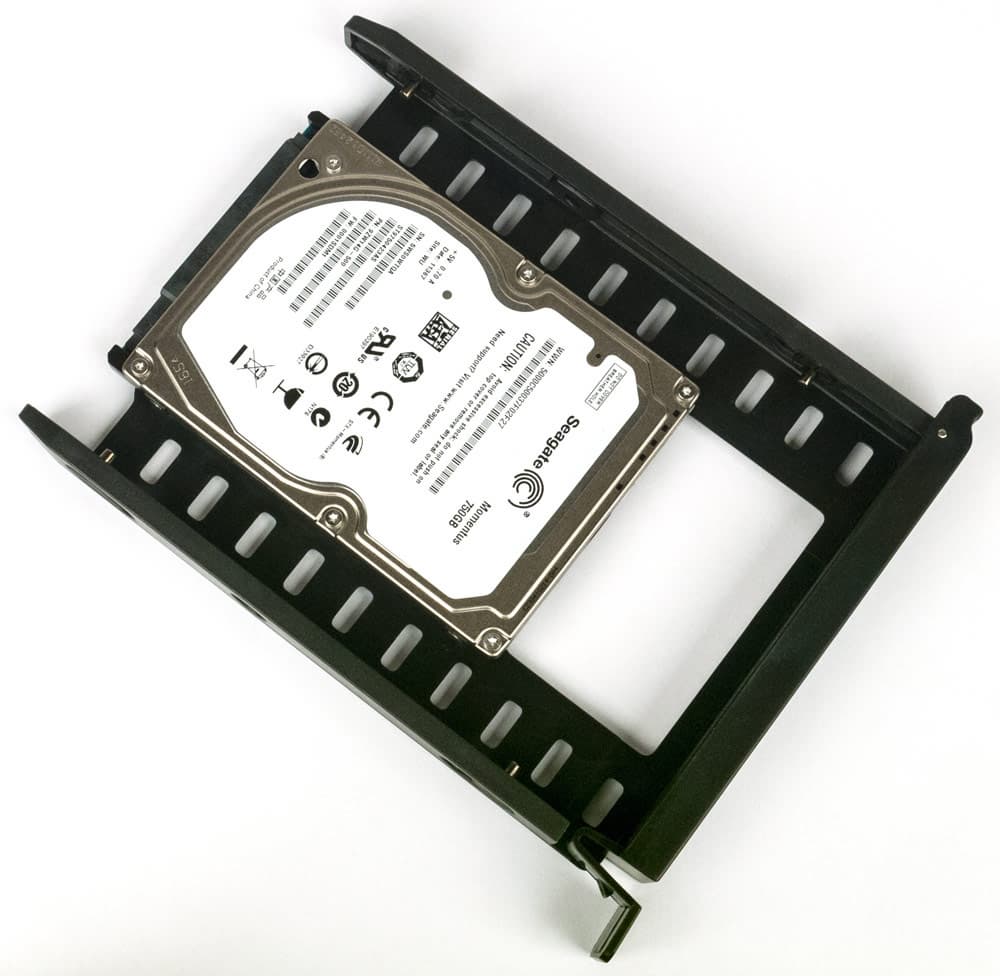

Для установки 2,5″ SSD или HDD на днище корзины есть четыре отверстия под винты.

Крепление накопителей

Естественно, теплоотвода от корпуса накопителя к металлу шасси при этом не будет, но и в стенках стойки, и в нижней плоскости корзины есть большие окна, обеспечивающие доступ для потока воздуха от фронтального вентилятора (если, конечно, он установлен в соответствующем месте).

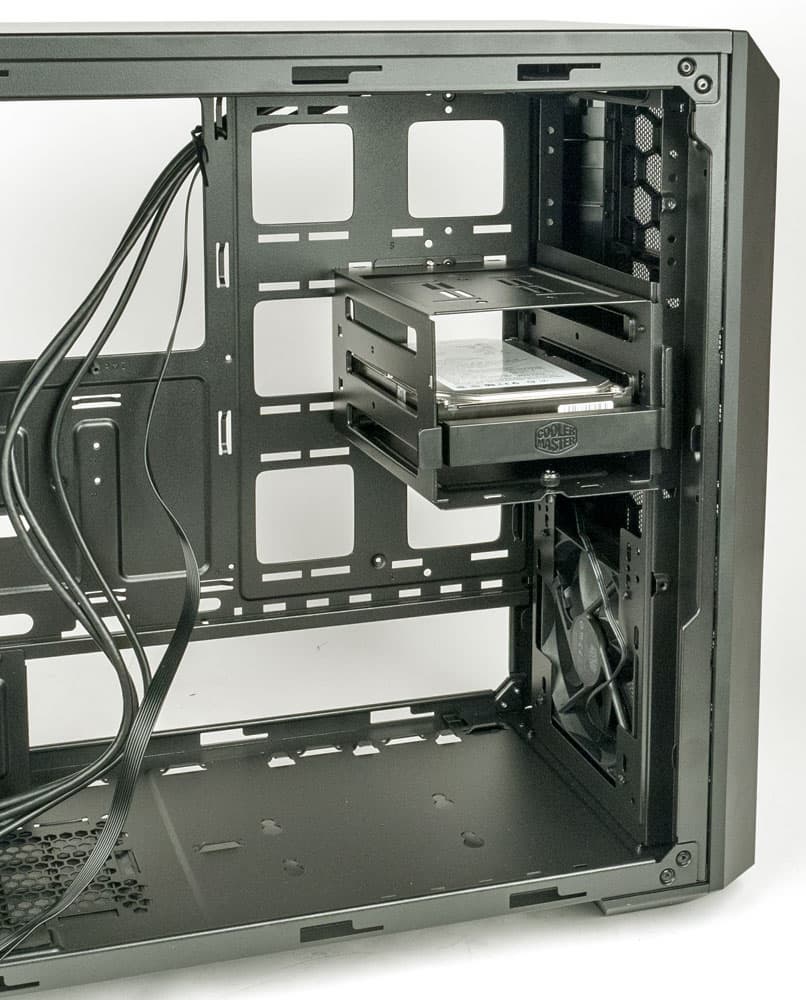

Саму стойку снять несложно: достаточно открутить один винт с накатной головкой, после чего стойка может быть удалена или перемещена по горизонтали на любую из двух других позиций подальше от фронтальной панели. Это может потребоваться, если спереди устанавливаются какие-то элементы системы охлаждения, имеющие значительную толщину.

Крепление накопителей

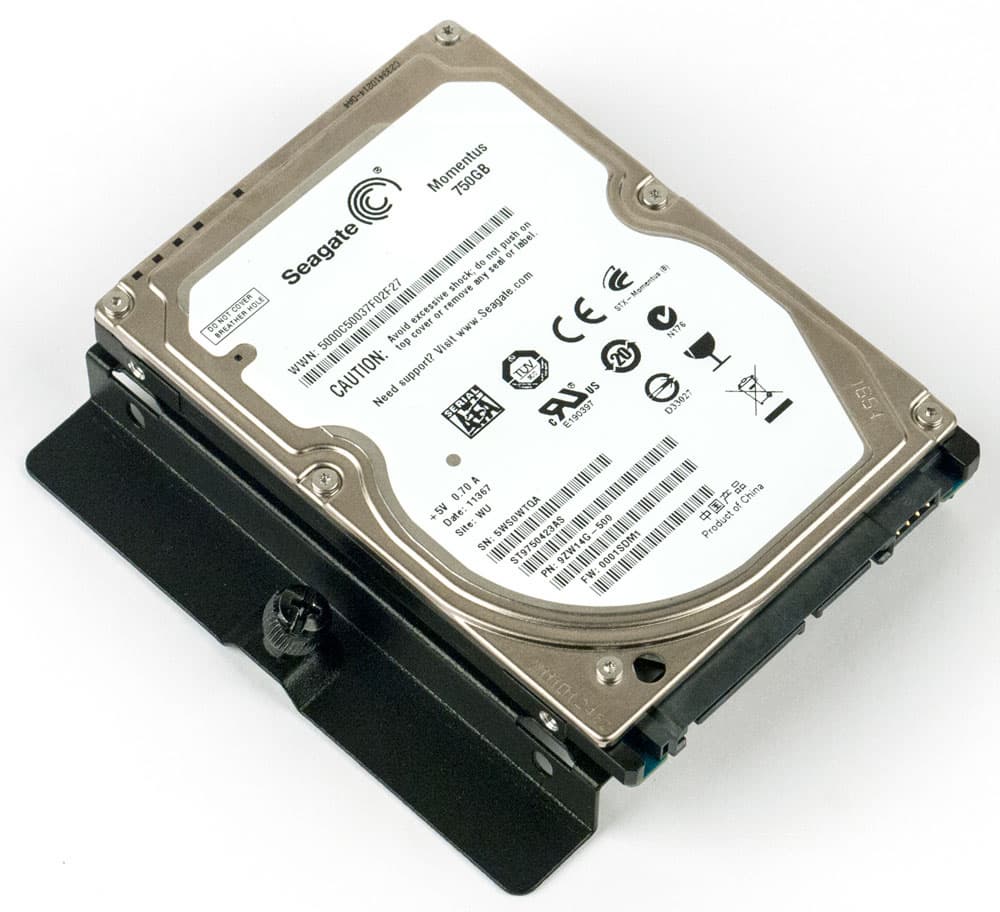

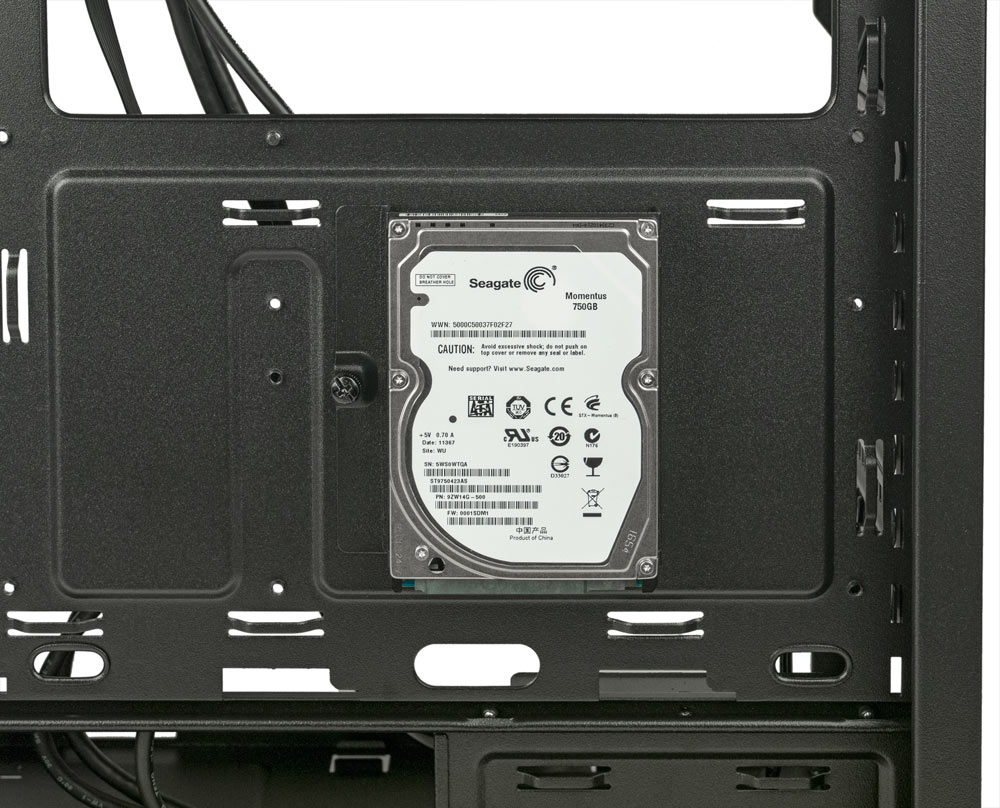

Еще один накопитель размером 2,5 дюйма можно установить на съемный контейнер, закрепляя винтами. Контейнер крепится к основанию для системной платы двумя штампованными выступами-зацепами и одним невыпадающим винтом с накатной головкой.

Крепление накопителей

На основании системной платы есть четыре места для установки такого контейнера; три из них в передней части, они находятся вне зоны размещения платы, и потому диск можно будет разместить как слева, так и справа относительно плоскости основания, а на четвертом, находящемся за платой, только справа.

Крепление накопителей

Пятое место находится на крышке двухместной дисковой стойки.

Крепление накопителей

В комплекте контейнер один, но он перечислен в списке опций, имеющемся в инструкции. То есть теоретически количество 2,5-дюймовых накопителей можно увеличить на четыре, дело за малым: найти, где продаются дополнительные контейнеры.

Для всех мест (включая стоечные) можно использовать кабели как с прямыми, так и с Г-образными коннекторами, и лишь для находящегося за системной платой и на крышке стойки — с прямыми.

В списке опций есть еще две позиции, намекающие на расширение количества мест для дисков: это дополнительные двухместные стойки с корзинами для 2,5- и 3,5-дюймовых накопителей.

Штатную стойку можно перемещать не только по горизонтали, но и по вертикали — в передней части основания для системной платы есть соответствующие прорези, только крепить надо будет иначе: двумя винтами справа (крепление получается вполне надежным, хотя жесткость при этом будет маловата).

Крепление накопителей

Следовательно, над штатной стойкой можно разместить и дополнительные — если, конечно, удастся их купить. Надо лишь учесть: для видеокарт и плат расширения при этом останется 29,5 см, а этого уже может оказаться недостаточно, особенно с учетом необходимости доступа к расположенным в торце многих карт разъемов дополнительного питания.

Смысл еще одной опции остается непонятным даже безотносительно доступности в розничной торговле: это 5,25-дюймовый отсек на два места. Устройства такой размерности обычно требуют выхода на лицевую панель, то есть подразумевают наличие соответствующих прорезей и в передней плоскости шасси, и (главное!) на лицевой панели, причем со съемными заглушками. В шасси окно есть, и в рамке лицевой панели тоже, но выход наружу организовать не получится: фронтальный фильтр с декоративной решеткой занимает весь проем снизу доверху.

Единственный намек на то, что может быть иначе, содержится в инструкции: там приведены два рисунка общего вида корпуса — с единой решеткой, как у нас, и с двумя декоративными заглушками вверху для пятидюймовых устройств. Вот только рисунки эти схематичные, а в других официальных материалах подтверждения наличию двух вариантов мы не нашли.

Стойки для системной платы надо устанавливать самостоятельно, для удобства есть переходник на шестигранник для крестовой отвертки.

В области процессора основание системной платы имеет большой прямоугольный вырез, который позволит установить или демонтировать некоторые типы кулеров без снятия самой платы.

Отверстие для портов ввода-вывода не имеет заглушки, которую пришлось бы выламывать, а прорези для плат расширения закрыты многоразовыми заглушками, закрепленными винтами с головками под крестовую отвертку.

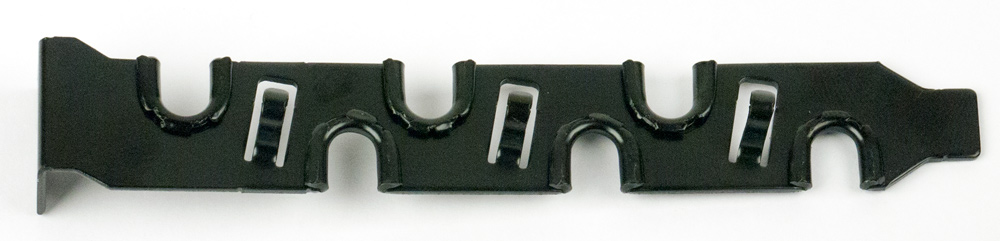

Одна из заглушек имеет необычную конфигурацию: в ней есть ряд прорезей, в которые можно проложить кабели, идущие к периферийным устройствам, чтобы защитить их от случайных рывков и, до некоторой степени, от несанкционированного изъятия — чтобы унести закрепленную таким образом проводную клавиатуру или мышь, придется вскрывать корпус и снимать эту заглушку. Эта маленькая хитрость даже имеет собственное название StormGuard.

Заглушка StormGuard

Заглушка StormGuard

Внешние разъемы корпуса подключаются экранированными кабелями с монолитными коннекторами, для аудио предусмотрено только HD Audio, а порты USB 3.0 подключаются к внутренним разъемам системной платы.

Часть проводов и кабелей можно спрятать за подложкой, для чего в ней предусмотрено несколько отверстий. Встречающихся в более дорогих корпусах резиновых заглушек с разрезными лепестками в данном случае нет. Прикреплять пучки кабелей можно комплектными одноразовыми стяжками к штампованным ушкам.

Лицевую панель для доступа к фронтальным вентиляторам снимать не придется, но при необходимости сделать это будет довольно просто: она крепится тремя плоскими защелками с каждой стороны. Правда, полному ее удалению помешают провода, идущие к плате с органами управления и разъемами, но эту плату можно отделить от панели, для чего достаточно открутить два самореза.

Кромки металлических конструкций либо завальцованы, либо скруглены, чтобы снизить риск повреждения рук при сборке.

При сборке стоит быть осторожным с съемной корзиной для жестких дисков, а точнее с верхний левым углом со стороны сборщика, так как данный элемент представляет собой кусок металлической полосы, которая завальцована только по длинной стороне, а вот ее короткая сторона (торец) какой-либо дополнительной защиты не имеет. Это привело к появлению достаточно острого угла в районе манипуляций сборщика, поэтому есть вероятность, если и не травмироваться, то получить не слишком приятные ощущения при контакте рук с этим углом.


Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

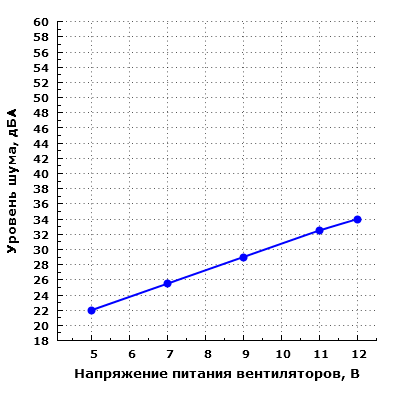

Уровень шума корпуса при настольном размещении

Производительность системы охлаждения корпуса изменяется в зависимости от напряжения питания вентиляторов в не очень широких пределах, что говорит об использовании вентиляторов с достаточно низкой производительностью. Субъективно этот параметр позволяет оценить уровень шума, который находится в диапазоне от 22 до 34 дБА при расположении микрофона шумомера в ближнем поле на расстоянии 0,35 метра от передней панели и напряжении питания вентиляторов от 5 до 12 В.

РежимНастольное размещениеНапольное размещение
12 В34 дБА27,5 дБА
5 В22 дБА20,5 дБА

В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от пониженного (25,5 дБА) до среднего (32,5 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток.

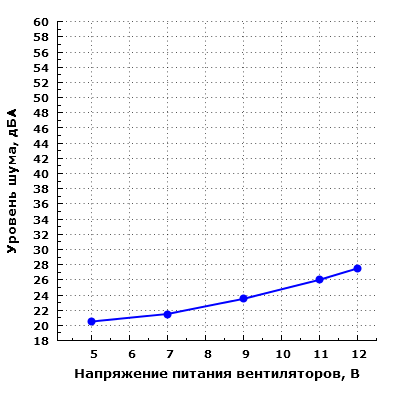

Уровень шума корпуса при напольном размещении

При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом, шум можно будет охарактеризовать как очень низкий при работе вентиляторов на минимальных оборотах, а при работе на максимальных — как пониженный для жилого помещения в дневное время суток.

Для регулирования скорости вращения вентиляторов потребуется приобрести системную плату с двумя соответствующими разъемами или же отдельный контроллер вентиляторов. Как вариант, можно использовать и разветвитель. В комплект поставки входят переходники для питания вентиляторов от периферийных разъемов («молексов») блока питания.

При работе вентиляторов от напряжения 5 вольт и ниже с расстояния порядка 0,35 метра от передней панели различим шум неаэродинамического происхождения, что говорит о не самом высоком качестве комплектных вентиляторов.


Позиционирование и выводы

Cooler Master MasterBox 5 — это пример недорогого корпуса с бюджетным оснащением, но достаточно широкими возможностями, которые позволят использовать его в качестве основы для сборки широкого спектра компьютеров, офисных и домашних, включая игровые начального и среднего уровня. Этому способствует простор для выбора системных плат и видеокарт, а вот в плане установки накопителей есть существенные ограничения: 5,25- и 3,5-дюймовых отсеков с выходом на лицевую панель нет вовсе, а штатных мест для установки HDD/SSD всего три. Впрочем, большего для очень многих компьютеров и не требуется. Да и двух комплектных вентиляторов в большинстве случаев будет вполне достаточно. Предусмотрено расширение возможностей корпуса за счет установки дополнительных крепежных модулей для дисковых накопителей, однако реализовать подобное получится вряд ли: такие опции еще надо умудриться купить.


Корпус Cooler Master MasterBox 5 предоставлен на тест производителем
