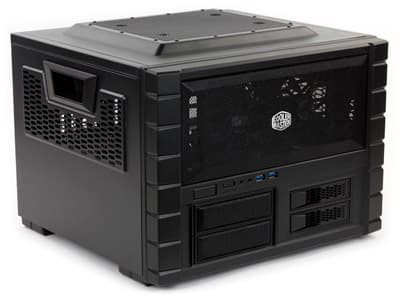

Корпус Cooler Master HAF XB EVO



Корпус Cooler Master HAF XB EVO

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

В недавнем прошлом нам удалось познакомиться с интересными корпусами производства компании Cooler MasterCosmos II и Storm Trooper, а сейчас к нам попал еще более необычный образец Cooler Master HAF XB EVO, который производитель даже относит к новому форм-фактору. Имеющееся в анонсе на официальном сайте слово «революционный» мы комментировать не будем, однако подтверждаем: разработчики и в этом случае проявили немало фантазии.

Поскольку два года назад мы высказывали претензии к информационной поддержке, прежде всего в отношении русскоязычного раздела официального сайта, то сейчас должны отметить: явно была проделана немалая работа над ошибками.

Упаковка, как и ранее, сделана из качественного картона с хорошим полиграфическим оформлением, отражающим основные особенности и характеристики изделия.

Несколько слов о семействе корпусов HAF. Сама аббревиатура расшифровывается как High Air Flow, и такое обозначение есть в нескольких сериях, в которые входят самые разные корпуса: от full tower до Mini-ITX. Рассматриваемая нами сегодня образец относится к серии Lan Box, в которую сейчас входят две модели — HAF XB и HAF XB EVO. Отличия у них не слишком значительные: разные возможности для установки накопителей и несколько более производительные штатные фронтальные вентиляторы у EVO.

Обе модели предлагаются только в черной расцветке, единственным выделяющимся элементом является серебристый логотип на фронтальной панели. У EVO есть вариант с прозрачным окном в верхней крышке. Почему именно в верхней, а не левой боковой, станет понятно позднее.


Компоновка

С некоторой долей условности форм-фактор корпусов HAF XB можно отнести к desktop, однако от привычных образцов такой конфигурации их отличает очень многое.

Прежде всего, эти корпуса двухобъемные: подложка системной платы разделяет их по горизонтали на две неравные половины. В меньшей, нижней, располагаются блок питания и отсеки для накопителей, а верхняя целиком отдана под системную плату и всё, что на нее устанавливается. Поэтому высота корпуса получилась непривычно большой.

Cooler Master HAF XB EVO: вид на шасси справа

На ширине тоже сэкономить не получится: возможность установки системных плат вплоть до ATX уже потребует 12 дюймов или более 30 сантиметров, да плюс крепления подложки и пространство по бокам для проводов и кабелей.

Наконец, глубина: в основном она определяется максимальной длиной устанавливаемых видеокарт, а потому у корпуса универсального назначения не может быть слишком уж скромной. Хотя в сравнении с глубиной даже компактных minitower’ов, допускающих установку ATX-плат, этот размер у CM HAF XB не так велик.

Если верхний объем корпуса до установки комплектующих будущего компьютера остается пустым, то про нижний этого не скажешь: там немало разных конструктивных элементов. В основном это отсеки для разного рода накопителей. И в HAF XB, и в HAF XB EVO их три: продольные — один с двумя пятидюймовыми посадочными местами, второй для двух извлекаемых снаружи контейнеров для HDD/SSD. А третий, поперечный, в двух моделях разный: в HAF XB он рассчитан на установку четырех 2,5-дюймовых накопителей, а в EVO имеет два места для 3,5-дюймовых.

Справа сзади есть еще место для блока питания.

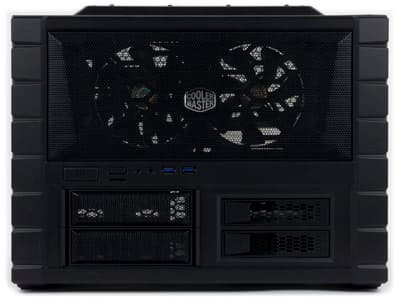

Cooler Master HAF XB EVO: лицевая панель

В соответствии с внутренней компоновкой разделена и лицевая панель. Верхнюю часть занимает вентиляционная решетка, под ней — органы управления и разъемы, в самом низу слева заглушки 5,25-дюймовых слотов, справа крышки извлекаемых контейнеров для дисков.

Выход на лицевую панель для 3,5-дюймовых устройств не предусмотрен, да и посадочных мест для них нет.

Производитель заявляет об установке видеокарт длиной до 334 мм, что подтверждается и нашим замером. Если учесть, что в это значение входит и разъем дополнительного питания (если он расположен в торце видеокарты), то получается не так уж и много, однако вполне достаточно для большинства выпускаемых в настоящее время видеоадаптеров.

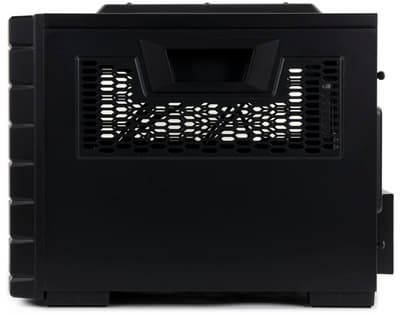

Cooler Master HAF XB EVO: вид справа

Интересная деталь: производитель предусмотрел возможность удобной переноски собранного компьютера с места на место. Для этого в верхних частях боковых стенок есть прорези для захвата руками, оформленные пластиковыми вставками. На официальном сайте их называют «удобными и крепкими ручками» — ну, под «ручкой» обычно понимают несколько иные конструкции, однако насчет удобства и прочности возражений нет.

Причем и со снятыми боковыми крышками корпус вполне удобен для переноски: верхние боковые ребра шасси прочные и вполне пригодны на роль ручек.

В комплекте есть 4 накладки для установки 3,5-дюймовых накопителей в левый отсек, пластиковый адаптер для 2,5″ HDD/SSD, крепеж, переходник с крестовой отвертки на шестигранник, две запасные стойки для системных плат, «пищалка» и стяжки для кабелей. Есть и инструкция по сборке на нескольких языках, включая русский.

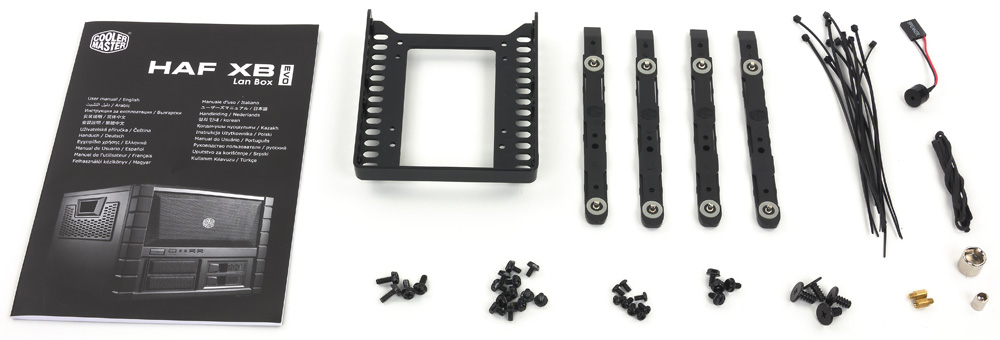

Cooler Master HAF XB EVO: комплектация

Конструкция

Размеры корпуса 332×442×424 мм (В×Ш×Г), включая выступающие элементы. Вес вполне обычный: 8,2 кг, однако металл толще, чем можно ожидать, исходя из этого значения — различные элементы имеют толщину от 0,75 до 0,9 мм, а некоторые, прочность которых особенно важна, и еще толще, около миллиметра.

Поэтому конструкция в целом получилась жесткой, чему способствует еще и штампованный рельеф многих деталей. Самой слабой в этом плане оказалась верхняя крышка, но лишь за счет того, что значительную ее часть занимает либо вентиляционная решетка, либо прозрачная пластиковая пластина (в варианте с окном), которые крепятся пластиковыми пистонами; но даже эту крышку хлипкой не назовешь.

Ножки у корпуса очень солидные: четыре прямоугольных пластиковых накладки с большими наклейками из толстой резины. Корпус покоится на них просто-таки монументально.

Конструкция корпуса предусматривает его использование в качестве тестовой платформы для энтузиастов и оверклокеров (так написано на официальном сайте). И действительно: верхняя крышка съемная, без нее получается удобный доступ сверху к месту установки системной платы, процессора и его кулера, плат расширения и модулей памяти. Cнимать боковые стенки при этом необязательно.

Cooler Master HAF XB EVO: вид на шасси сверху

Подложку системной платы тоже можно снимать. В ней есть большое отверстие, предназначенное для доступа к тыльной стороне платы при монтаже или демонтаже системы охлаждения процессора. Крепится подложка двумя парами винтов с накатными головками по бокам, для доступа к которым лучше снять боковые стенки.

Таким образом, системную плату можно извлечь из корпуса вместе с подложкой.

Cooler Master HAF XB EVO: подложка системной платы

Как уже говорилось, органы управления и разъемы находятся в средней части лицевой панели. Внешних портов, правда, маловато для корпуса, предназначенного для энтузиастов: всего два USB 3.0, к тому же расположены они с зазором всего в 11 мм, что явно создаст проблемы при одновременном подключении двух сколь-нибудь широких устройств. Левее портов USB находится пара аудиоразъемов, затем небольшая кнопка Reset, под которой разместился красный индикатор дисковой активности. И замыкает ряд слева крупная кнопка Power с подсветкой (тоже красного цвета); она не только большая, но и очень мягкая, поэтому вполне возможны срабатывания от случайных прикосновений. В этом плане Reset чуть безопаснее: ее размер таков, что случайно нажать можно только очень тонким пальцем.

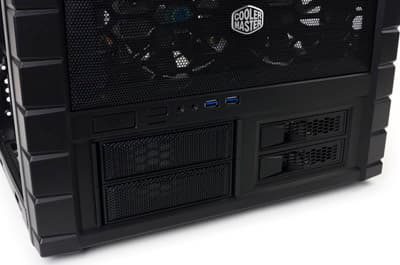

Cooler Master HAF XB EVO: панель управления

Всё это хозяйство распаяно на отдельной плате, прикрепленной к шасси, и кабели не помешают полностью снять лицевую панель, которая крепится семью плоскими пластиковыми защелками (начинать освобождать их при снятии лучше с нижних).

Cтойки для накопителей теоретически съемные: каждая из них крепится четырьмя винтами к днищу шасси. Правда, не очень понятно, для чего кому-то может понадобиться удалять их.

Система контейнеров для сменных накопителей имеет собственное название X-Dock. Поясним способ фиксации: на выходящем наружу торце контейнере есть крышечка, имеющая пластиковую защелку с одной стороны и шарнирную петлю с другой. Освобождаем защелку, повернув рычажок слева, и продолжаем открывать крышечку, при этом выступ на ее втором краю выталкивает контейнер из корзины. Этот же выступ в закрытом состоянии фиксирует правую сторону контейнера.

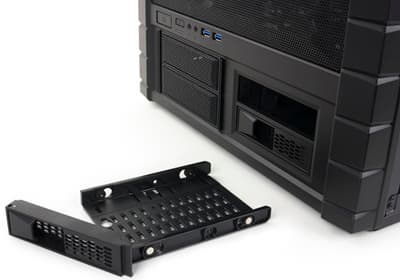

Cooler Master HAF XB EVO: контейнер X-Dock

Система вентиляции

В штатную комплектацию CM HAF XB EVO входят всего два 120-миллиметровых вентилятора (1200 rpm, 17 dBA), установленные спереди как нагнетающие. Они будут создавать поток воздуха для дополнительного охлаждения системной платы и установленных на ней компонентов. Отметим, что в HAF XB вентиляторов тоже два, и тоже по 120 мм, но с другими параметрами: 1800 об/мин, 21 дБА. Посадочные места допускают замену одного или обоих этих вентиляторов на 140-миллиметровые.

Подсветки у вентиляторов нет, а подключаются они либо трехконтактными коннекторами к соответствующим разъемам системной платы, либо к периферийным разъемам Molex блока питания через имеющиеся в комплекте переходники. Штатного контроллера частоты вращения не предусмотрено.

Есть и еще четыре посадочных места под вентиляторы. Одно из них, под модели 120 мм, находится сзади, напротив места расположения системы охлаждения процессора; в таких местах вентиляторы обычно работают на вытяжку.

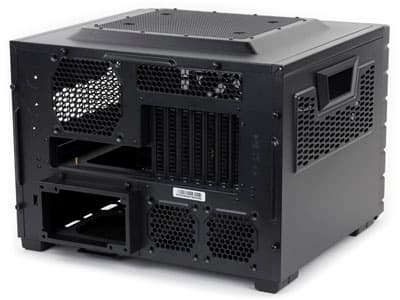

Cooler Master HAF XB EVO: вид сзади

Еще два места под 80-миллиметровые вентиляторы находятся также на задней стенке, но уже в «подвале», возле поперечной дисковой корзины. Назначение в пояснениях не нуждается, отметим лишь, что в стенках корзины есть большие прорези для потоков воздуха.

Последнее, четвертое место, рассчитано на 200-миллиметровый вентилятор, который можно прикрепить через имеющиеся амортизирующие вставки к вентиляционной решетке верхней крышки. Естественно, такая возможность есть только в варианте без прозрачного окна в верхней крышке. Чтобы установленный вентилятор не «украл» место у системы охлаждения процессора, в крышке имеется штампованная выпуклость глубиной 15 мм, поэтому высота процессорного кулера может составить 180 мм даже при установленном верхнем вентиляторе.

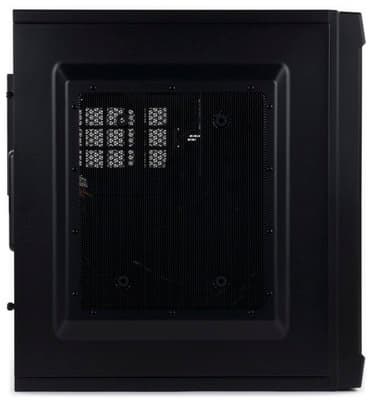

Cooler Master HAF XB EVO: вид сверху

Вместо вентиляторов можно установить и системы водяного охлаждения — 120-миллиметровую сзади и 240-миллиметровую впереди.

Как видите, конструкторы явно не стремились к рекордам по числу одновременно устанавливаемых вентиляторов и подошли к вопросу с позиций разумной достаточности, без охлаждения остались только накопители в съемных контейнерах X-Dock, у которых нет даже теплового контакта с металлом шасси.

А вот система фильтрации бедненькая. Полноценным быстросъемным фильтром оснащены только отверстия в днище шасси, над которыми будет располагаться вентилятор блока питания: это выдвигаемая назад пластиковая рамка с капроновой сеткой. Есть фильтр из такой же сетки и у фронтальных вентиляторов, но для его обслуживания надо повозиться: придется снимать лицевую панель, а этого не сделаешь без снятия боковых стенок. К тому же сетка неизвлекаемая, и чистить ее придется вместе с лицевой панелью.

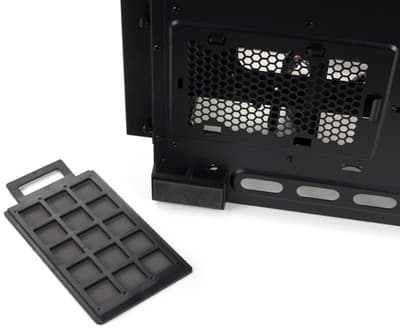

Cooler Master HAF XB EVO: нижний фильтр

120-миллиметровый задний вентилятор в случае его установки будет работать как вытяжной, и потому в фильтре не нуждается. А вот опциональные 80-миллиметровые вентиляторы возле поперечной дисковой корзины разумно сделать нагнетающими, но штатного фильтра для них не предусмотрено. Нет фильтра и на верхней крышке, его роль в какой-то степени выполняет декоративная металлическая решетка, но ее отверстия довольно крупные, а потому защитить внутренности компьютера от проникновения пыли не способны. Рассчитывать же на избыточное давление, создаваемое фронтальными вентиляторами, можно лишь при круглосуточной работе компьютера.

Из дополнительных вентиляционных отверстий есть щели в верхней части боковых стенок корпуса и в заглушках слотов для плат расширения, отверстия в наружных крышечках слотов X-Dock и в декоративных заглушках пятидюймовых слотов, а также перфорированная область в задней стенке над слотами для плат расширения.

Сборка системного блока

К обычной операции снятия боковых стенок добавляется еще и удаление верхней крышки. Все эти три детали крепятся одинаково — системой пазов и гребенок, снимаются сдвигом назад (на задних кромках есть выступ для захвата пальцами), а фиксируются парами винтов с накатными головками. Благодаря относительно небольшим размерам, никаких перекосов не возникает, поэтому и снятие, и установка на место происходят легко и просто.

В месте установки блока питания есть подиум с резиновой амортизирующей прокладкой. БП крепится винтами к переходной рамке, выступающей сзади за габариты корпуса, а сама рамка фиксируется на задней стенке шасси четырьмя винтами с накатными головками. Без рамки расстояние по горизонтали до ближайшей детали получается немного более 20 см, а рамка увеличивает его еще на 2,5 см. В принципе, и 20 см вполне достаточно для большинства БП, даже с учетом выходящих из его задней стенки пучков проводов, и рамка в основном сделана для того, чтобы можно было написать в спецификации: максимальная длина устанавливаемых блоков питания составляет 180 мм (опять же не забываем про провода).

В идеале хорошо бы получать в комплекте две рамки: помимо имеющейся сейчас выпуклой, еще и плоскую, чтобы иметь возможность немного уменьшить общую глубину корпуса, если БП не очень длинный. Это важно еще и потому, что с штатной рамкой возникает коллизия, которую мы уже наблюдали в корпусах Cooler Master: если блок питания обычной длины — 140 мм, то отверстие для его вентилятора не полностью совпадает с отверстием в подиуме и получается частично закрытым. Причем переставить подиум нельзя: он на заклепках. Плоская рамка обеспечила бы совпадение отверстий для БП такого размера, а ведь их большинство среди моделей с мощностью до 750 Вт. Даже для еще более мощных блоков питания с длиной 160 мм, закрепленных на имеющейся рамке, наблюдается несовпадение отверстий, хотя и в меньшей степени. Получается, что корпус в основном рассчитан на установку самых мощных и длинных БП.

Зато небольшая высота корпуса не потребует наличия у БП очень уж длинных кабелей.

Поскольку корпус двухобъемный, то очередность установки блока питания и системной платы роли не играет. А вот ориентировать БП всё же лучше вентилятором вниз, поскольку зазор над ним, ограниченный подложкой системной платы и самой этой платой, получается небольшим.

Переходим к системной плате. Стойки для плат формата ATX уже установлены, для прочих в комплекте есть две запасных. Отверстие для портов ввода-вывода на задней панели не имеет заглушки, а заглушки прорезей для плат расширения многоразовые. Крепление самих плат расширения — винтами с накатной головкой; если попадется туго затянутый винт, то подобраться к нему отверткой вполне можно.

Мы уже говорили, что в подложке есть большое окно, позволяющее устанавливать или снимать процессорный кулер без демонтажа самой платы. Однако подложку вместе с платой всё же удобнее будет снять: снизу окно не только закрыто блоком питания — его-то можно извлечь, но даже тогда подбираться к нижней стороны системной платы не очень весело, хотя в принципе и возможно. А снять «бутерброд» из подложки и системной платы легко, лишь пока не подключены провода и кабели и не установлены видеокарты и прочие платы расширения.

Подключение фронтальных разъемов — монолитными коннекторами (для аудио есть HD Audio и AC’97), для обоих внешних разъемов USB 3.0 применен единый коннектор, подключаемый к внутреннему разъему системной платы.

Для прокладки кабелей остается вполне достаточно пространства слева и справа от подложки, края которой отстоят от боковых стенок на 3 см. Плоские интерфейсные SATA-кабели от оптический приводов и накопителей в 3,5-дюймовых стойках можно вывести и через переднюю кромку подложки, которая значительно отстоит от лицевой стенки шасси; правда, прокладывать эти кабели придется в довольно узких щелях между верхними стенками корзин для накопителей и подложкой.

Зафиксировать различные кабели можно имеющимися в комплекте стяжками, закрепляя их к штампованным ушкам на днище шасси.

Пятидюймовые накопители слева фиксируются очень удобными штатными защелками. Дополнительное крепление винтами справа попросту невозможно — нет доступа к правому боку 5-дюймовой корзины, но подобное и не потребуется: установленный ODD сидит в стойке очень плотно. Никаких заглушек в шасси, которые надо выламывать, здесь нет, а декоративные заглушки в лицевой панели легко извлекаются снаружи.

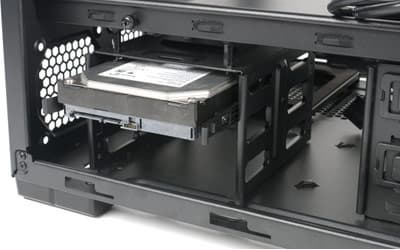

Cooler Master HAF XB EVO: стойка для HDD, SSD

Для установки 3,5-дюймовых дисков в левую поперечную корзину применяются накладки с ручками-защелками. Их штифты вставляются в боковые отверстия накопителей, а слегка изогнутая форма накладок придает им пружинящие свойства, благодаря которым установленные накладки не отваливаются. Предусмотрены и силиконовые амортизирующие прокладки для снижения вибраций, возникающих при работе диска.

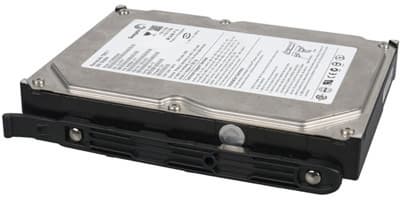

Cooler Master HAF XB EVO: накладки для установки накопителей в корзину

Накладки надо ставить таким образом, чтобы разъемы установленного в корзину диска выходили наружу, т.е. рукоятка защелки должна быть сориентирована в сторону разъемов. Интерфейсные SATA-кабели можно использовать с любой формой разъема, но предпочтительнее всё же Г-образная.

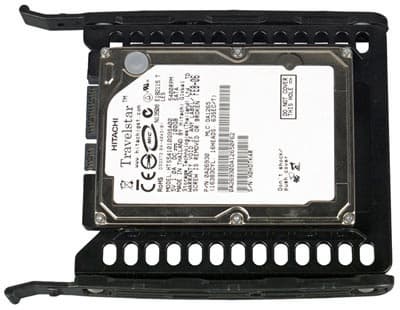

Cooler Master HAF XB EVO: адаптер для установки 2,5-дюймовых SSD, HDD

Для установки в эту стойку 2,5-дюймовых SSD/HDD в комплекте имеется адаптер, рассчитанный на крепление винтами таких накопителей как сверху, так и снизу, в том числе одновременно. В корзину адаптер устанавливается с помощью всё тех же боковых накладок, а наличие на нем пары 2,5″ накопителей не помешает вставить во второй слот корзины еще и 3,5-дюймовый диск.

Вроде бы количество одновременно устанавливаемых накопителей возрастает до пяти вместо четырех по спецификации, но накопители оказываются очень уж близко расположенными друг к другу, и возникают сложности с подключением кабелей, прежде всего питания. Возможное решение — использовать кабели питания с прямым, а не Г-образным наконечником; правая стенка для этого помехой не будет: расстояние до нее от накопителей на адаптере получается больше, чем от 3,5-дюймовых. Но при установке с минимальным зазором двух 2,5-дюймовых накопителей могут возникнуть еще и проблемы с охлаждением. Вероятно, из-за этих моментов производитель и говорит лишь о четырех одновременно устанавливаемых HDD или SSD.

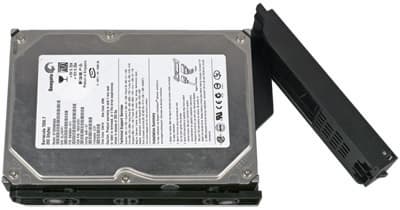

Cooler Master HAF XB EVO: HDD в контейнере X-Dock

Контейнеры системы X-Dock вставляются с лицевой панели и позволяют оперативно извлекать накопители без вскрытия корпуса. Предусмотрена работа с устройствами двух размерностей; 3,5-дюймовые и тут крепятся штифтами с амортизирующими прокладками (на этот раз резиновыми), а чтобы было проще устанавливать и вынимать диск, контейнер сделан раздвижным: одну его боковину можно отодвинуть, если нажать на защелку. То есть такие накопители являются не только быстроизвлекаемыми, но и быстрозаменяемыми.

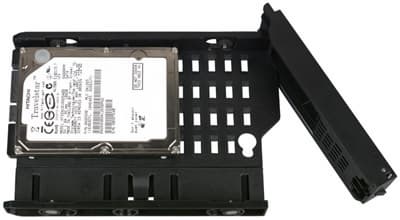

Cooler Master HAF XB EVO: HDD в контейнере X-Dock

2,5-дюймовые накопители крепятся винтами, поэтому извлечь их вместе с контейнером можно быстро, а вот для замены придется немного повозиться.

Естественно, на внутренней стенке корзины X-Dock есть плата со всеми необходимыми разъемами.

Как водится, все кромки шасси, о которые можно пораниться, аккуратно завальцованы.

Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

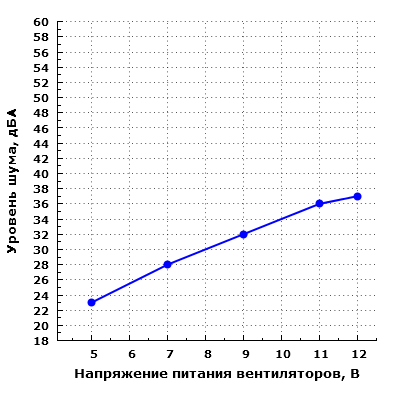

Уровень шума корпуса

Шум системы охлаждения корпуса изменяется от низкого при питании вентилятора напряжением 5 В до повышенного (чуть выше среднетипичного) при питании от 12 В. Источник с таким уровнем шума будет малозаметен в типичных условиях, характерных для жилых помещений в дневное время суток. В ночное время при минимальных оборотах система охлаждения корпуса также не будет доставлять беспокойства с дистанции от метра и более.

Можно считать акустическую эргономику данного корпуса достаточно хорошей, особенно для игрового решения.

Позиционирование и выводы

Вновь нужно признаться, что работать с корпусом Cooler Master было интересно, на этот раз благодаря очень уж необычной компоновке.

Про внешний вид много говорить не приходится: мрачноват — это да, но совсем простецким его не назовешь. Претензий к качеству изготовления нет.

В плане оснащенности один упрек мы уже высказали: всего два порта USB, к тому же расстояние между ними небольшое. Второе наше наблюдение надо отнести к пожеланиям: добавить в комплект плоскую рамку для установки блока питания. Отсутствие подсветки у штатных вентиляторов и встроенного контроллера частоты вращения мы к минусам относить не будем: цену подобные добавления не могут не увеличить, а нужны они не всем.

Корпус способен стать основой для очень многих конфигураций компьютеров, включая мощные игровые с несколькими высокопроизводительными видеокартами. Существенным ограничением может стать малое количество одновременно устанавливаемых накопителей, немного увеличить которое можно лишь при использовании приобретаемых отдельно переходников для установки в отсеки 5,25″.

Систему вентиляции можно упрекнуть в отсутствии некоторых фильтров, особенно для отверстий на верхней крышке: в этом месте фильтр крайне желателен всегда, независимо от наличия там вентилятора.

Правда, отсутствие верхнего фильтра перестанет быть минусом в одном из возможных случаев применения: если на основе данной модели корпуса делается не просто компьютер, а какой-либо тестовый стенд с постоянным доступом к системной плате — в таком случае верхняя крышка вообще вряд ли будет использоваться.

Особо отметим: хотя такие применения кажутся экзотикой, однако потребность в готовых решениях для них наверняка есть не только в тестовых лабораториях, подобных нашей, но и у частных энтузиастов, а Cooler Master HAF XB и HAF XB EVO очень неплохо подходят на роль основы для испытательного стенда, к тому же их цена вовсе не запредельная.

Мы считаем, что и эта модель Cooler Master вполне достойна награды «Original Design».


Средняя цена по данным price.ru
$125(7)
Средняя цена по данным Яндекс.Маркет
T-10685525
Предложения Cooler Master HAF XB EVO по данным Яндекс.Маркет
L-10685525-10

В заключение предлагаем вам посмотреть наш видеообзор корпуса Cooler Master HAF XB EVO:



Корпус Cooler Master HAF XB EVO предоставлен на тест производителем
