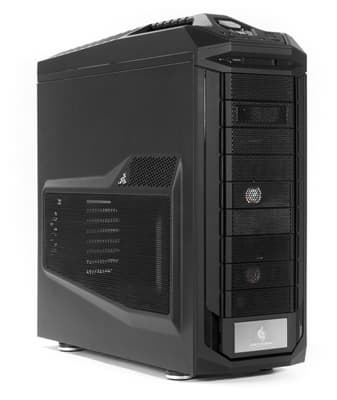

Корпус Cooler Master CM Storm Trooper



Корпус Cooler Master Storm Trooper

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики



Больше года к нам на тестирование не попадали корпуса фирмы Cooler Master, тем интереснее было распаковывать коробку с CM Storm Trooper. Несколько неблагозвучное для русского уха слово «трупер» имеет много значений, и все они в переводе достаточно благородны — «кавалерист», «солдат», «десантник», поэтому это слово часто встречается в названиях песен (Iron Maiden), автомобилей (Isuzu), игр (Rogue Trooper). Слово «storm» понятно без лишних комментариев, и красивых вариантов перевода для сочетания этих двух слов можно придумать немало.

Storm — это название целой серии геймерских корпусов, которая выпускается уже несколько лет. Так, еще в 2009 году мы тестировали модель CM Storm Sniper («снайпер»), оставившую неплохое впечатление, — она выпускается до сих пор. Trooper — модель гораздо более свежая, появившаяся в самом конце 2011 года. Посмотрим, что же нового решила предложить нам фирма.

Одно лишь упоминание геймерской серии способно подсказать, что цена на корпус вряд ли будет низкой. Второй подсказкой на ту же тему будет красочно и с фантазией оформленная упаковочная коробка из качественного картона, на которой в выгодных ракурсах изображен сам корпус, а также приведены его основные характеристики и иллюстрированное описание особенностей. Вес коробки с корпусом немалый — 16,3 кг, и потому производитель по бокам снабдил ее вырезами для захвата руками.

Cooler Master Storm Trooper: упаковка

Извлеченный из коробки, корпус обилием ломаных линий и разного рода выпуклых поверхностей сразу же заявляет о своем геймерском статусе. Все видимые панели корпуса имеют сложный рельеф, особенно верхняя: к середине она заметно поднимается, и значительную ее часть занимает ручка для переноски. Само по себе наличие ручки сложно отнести к однозначным достоинствам, но выполнена она на совесть: прочная, для удобства захвата покрыта резиноподобным материалом с мягкой противоскользящей нарезкой снизу, да и расположена с умом, ближе к центру тяжести — просто сказка для желающих часто переносить игровой компьютер с места на место. Снаружи это заметить трудно, но ручка имеет стальную «сердцевину», которая крепится к металлу шасси, и не надо опасаться, что она оторвется.

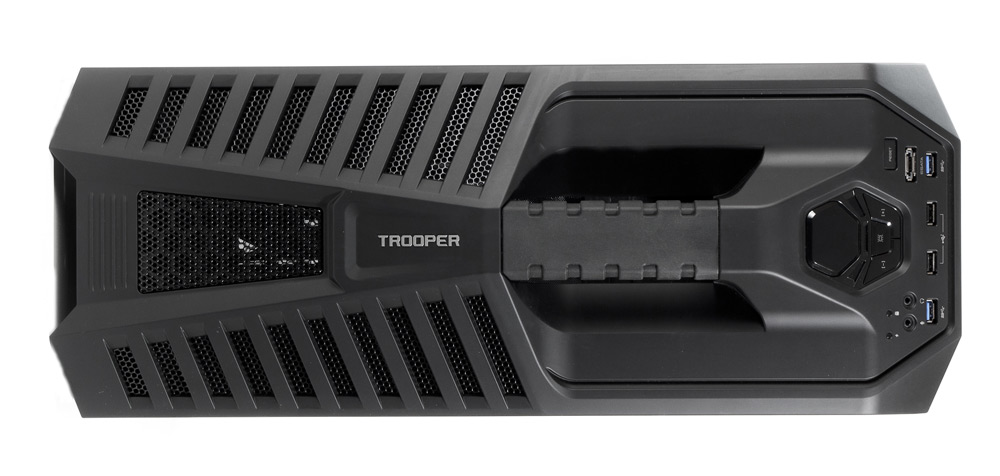

Cooler Master Storm Trooper: вид сверху

Но когда компьютер принесен и водружен на место, то ручка становится просто элементом декора, и тут уже проявятся другие стороны такого конструктивного решения. Во-первых, нельзя что-то положить сверху, а это делать порой придется — с учетом верхнего расположения внешних портов при немалой высоте корпуса: если внешний HDD 2,5-дюймового формата еще можно подсунуть под ручку, то с чем-то типа фотокамеры такой «номер» уже не пройдет… Второе — не будем забывать про пыль: удалить ее с плоской поверхности можно одним-двумя движениями, а попробуйте-ка очистить многочисленные щели и впадины, в том числе под ручкой! Наконец, наверняка владельцу придется часто слышать вопросы от гостей: «А зачем сверху ручка — ты что, часто таскаешь свой компьютер?». Собственно, в ответ на этот вопрос можно просто предложить гостям приподнять системный блок, и они сразу поймут, что геймер — это вовсе не обязательно юный доходяга, воплощенный кошмар военкома…

Другие панели корпуса, особенно лицевая, выглядят вполне под стать верхней. Хотя, конечно, верхняя панель наиболее броская, и именно она задает тон в этом «ансамбле». Поэтому владельцу надо хорошенько продумать место расположения компьютера, чтобы эстетическое восприятие не скрадывалось нависающей полкой, и уж тем более не прятать всё это буйство дизайнерской фантазии под стол, хотя расположение органов управления больше подходит именно для напольной установки.

Предлагаемая цветовая гамма соответствует высказыванию Генри Форда: «Вы можете выбрать автомобиль любого цвета, при условии, что этот цвет будет черным». Единственное отступление от сплошной черной окраски спереди — это накладка из серого анодированного алюминия с серебристым логотипом серии, а сверху, возле ручки — название модели, также серебристое.

Пластиковые наружные элементы оформления имеют модное покрытие soft-touch, очень приятное на ощупь. Конечно, поверхности эти матовые, да и металл боковых стенок имеет шероховатое покрытие, поэтому тратить много сил на борьбу с отпечатками рук владельцу корпуса не придется. Однако кое-где дизайнеры сделали акцент на более глубокий черный цвет с помощью элементов из глянцевого пластика, которые, как правило, находятся в узких углублениях, мало доступных для пальцев. И лишь небольшое количество сияющих глянцем деталей расположилось на панели управления.

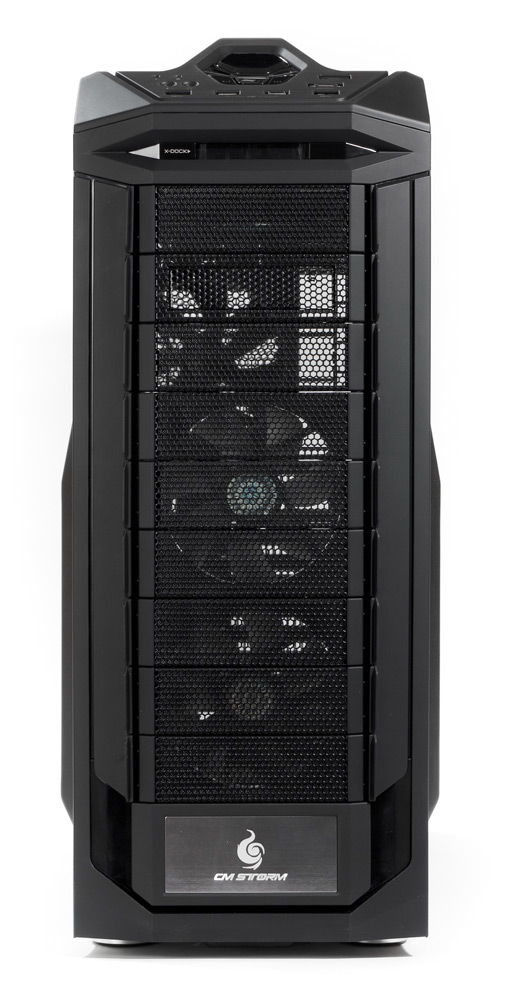

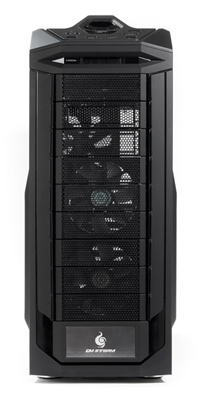

Cooler Master Storm Trooper: лицевая панель

Лицевая панель гармонично сочетает пластиковую рамку, металлические сетки заглушек, идущих сплошным рядом сверху вниз, и щель в верхней части, прикрытую глянцевым пластиком — там расположена док-станция для 2,5-дюймовых дисков (при взгляде спереди верхняя часть корпуса напоминает боевой шлем с прорезью для глаз и поперечным гребнем сверху). Технологи фирмы явно постарались: зазоры в достаточно сложной конструкции получились равномерными, и даже выступающие наружу края защелок 5-дюймовых заглушек не выглядят инородно, а выстроились двумя ровными вертикальными рядами, добавляя стройности корпусу немалой ширины.

А вот что является редкостью для игровых корпусов, так это отсутствие прозрачного окна в левой боковой крышке. Однако на упаковке имеется упоминание варианта «With window side panel» — видимо, фирма не смогла совсем уж отказаться от почитаемого некоторыми потребителями способа украсить свой компьютер.

Внешний вид корпуса можно оценить по прилагаемому видеоролику:

Компоновка

Производитель относит модель Storm Trooper к Full Tower, блок питания расположен в нижней части шасси. Корпус может поставляться как без БП, так и с блоками, отличающимися и по мощности (от 500 до 1000 Вт), и по способам охлаждения. Другое дело, будут ли доступны эти варианты на российском рынке…

Бо́льшая часть лицевой панели занята девятью 5-дюймовыми заглушками. Имеется и реальная возможность установки девяти устройств формата 5,25″ — если, конечно, кому-то может потребоваться такая конфигурация. Снять любую из заглушек можно снаружи, нажав на выступающие вперед края защелок. В одной из заглушек предусмотрено окно для 3,5-дюймового устройства с выходом на переднюю панель.

В самом низу лицевой панели имеется ниша, закрытая съемной пластиковой крышкой с логотипом серии. Крышка крепится двумя подпружиненными фиксаторами, которые расположены по бокам и не очень заметны снаружи. Производитель разместил в этой нише удобный выдвижной контейнер, фиксирующийся двумя винтами с накатными головками и имеющий собственную крышку с защелкой. Сам по себе контейнер достаточно удобен, производитель разместил в нем часть принадлежностей, поэтому не ищите в коробке из-под корпуса крепеж или переходники: всё, кроме салазок для HDD (о них ниже), уложено в этот контейнер.

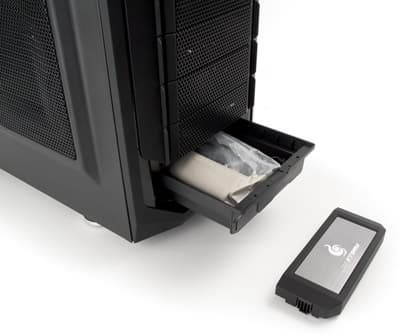

Cooler Master Storm Trooper: контейнер

Не знаем, известно ли китайским разработчикам корпуса такое понятие, как «заначка», но российские потребители мужского пола это слово знают, а потому сочтут преступлением использовать такой замечательный тайничок для хранения всяких железок. Возможно, и в китайском языке имеется аналогичный термин, но маркетологи фирмы или постеснялись указать такой вариант использования контейнера, или не сочли возможным разглашать секрет из опасения, что он может попасться на глаза представительницам слабого пола…

В верхней части передней панели, как уже упоминалось, расположена док-станция для 2,5-дюймовых SATA-накопителей, HDD или SSD. Получилась аккуратная щель, прикрытая шторкой, но, к сожалению, 3,5-дюймовый накопитель подключить не получится.

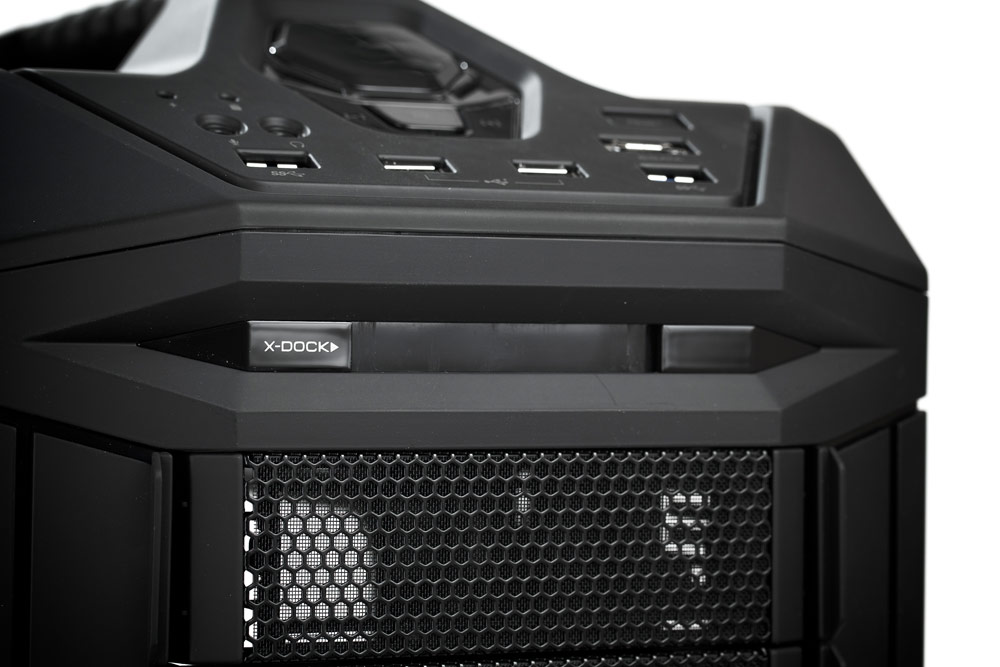

Cooler Master Storm Trooper: док-станция X-Dock

А вот внутри корпуса возможностей для установки жестких дисков предостаточно: есть сдвоенная корзина, в которую можно поставить до восьми HDD обоих размеров, а также отдельный отсек для четырех 2,5-дюймовых накопителей.

Итого можно штатно установить 13 дисков! И это не предел: если не требуется установка нескольких 5-дюймовых устройств, то еще до трех 3,5-дюймовых дисков можно разместить в верхних слотах 5,25″ с помощью соответствующих переходников (один такой переходник есть в комплекте).

Корпус рассчитан на установку материнских плат вплоть до XL-ATX — этот форм-фактор подразумевает большое количество слотов расширения, и на задней панели мы видим 9 прорезей, закрытых заглушками.

Видеокарты: производитель заявляет об установке плат длиной до 322 мм. Наш замер показывает, что карты не слишком большой высоты могут иметь длину и до 340 мм — значения вполне достойные, однако выдающимися их назвать нельзя: нами тестировались корпуса, в которых лимит был 385 и даже 465 мм. Уточним: речь идет о размере с учетом разъема дополнительного питания, если он расположен в торце видеокарты.

Конструкция

Размеры корпуса 608×250×575 мм (В×Ш×Г, включая выступающие элементы). Металл элементов шасси не очень толстый — около 0,7 мм, причем у подложки для материнской платы и некоторых других элементов и вовсе ближе к 0,6 мм, но в целом конструкция достаточно прочная. Боковые стенки потолще — 0,8 мм, да к тому же имеют выпуклые части, повышающие жесткость, и потому снимаются и устанавливаются очень легко, без перекосов. Вес конструкции в целом получился весьма и весьма приличный: 14,4 кг.

Ножки пластиковые, с резиновыми вставками для амортизации. Производители порой оснащают высокие корпуса ножками продолговатой формы с шарниром, позволяющим выдвинуть их за габариты корпуса для повышения устойчивости, но в данном случае подобное не предусмотрено.

Все органы управления и разъемы сосредоточились в передней части верхней крышки, которая скошена к лицевой панели под углом около 30 градусов. Такое их размещение делает более удобной напольную установку системного блока. Однако и при размещении его на столе, несмотря на немалую высоту корпуса, оператор ростом не ниже среднего сможет, не вставая, увидеть и разъемы, и кнопки. Разве что свечение индикаторов на панели управления при этом сможет увидеть лишь очень высокий человек.

Доминирует на панели управления неглубокое шестиугольное «корытце», в котором расположились крупная кнопка Power (также в виде шестиугольника, с логотипом серии, который подсвечивается красным светодиодом) и еще три кнопки поменьше, управляющие подсветкой и режимами встроенного контроллера вентиляторов, а также три светодиодных индикатора режимов. Почему-то именно эти кнопки сделаны глянцевыми, хотя очевидно, что пальцами их будут касаться чаще всего.

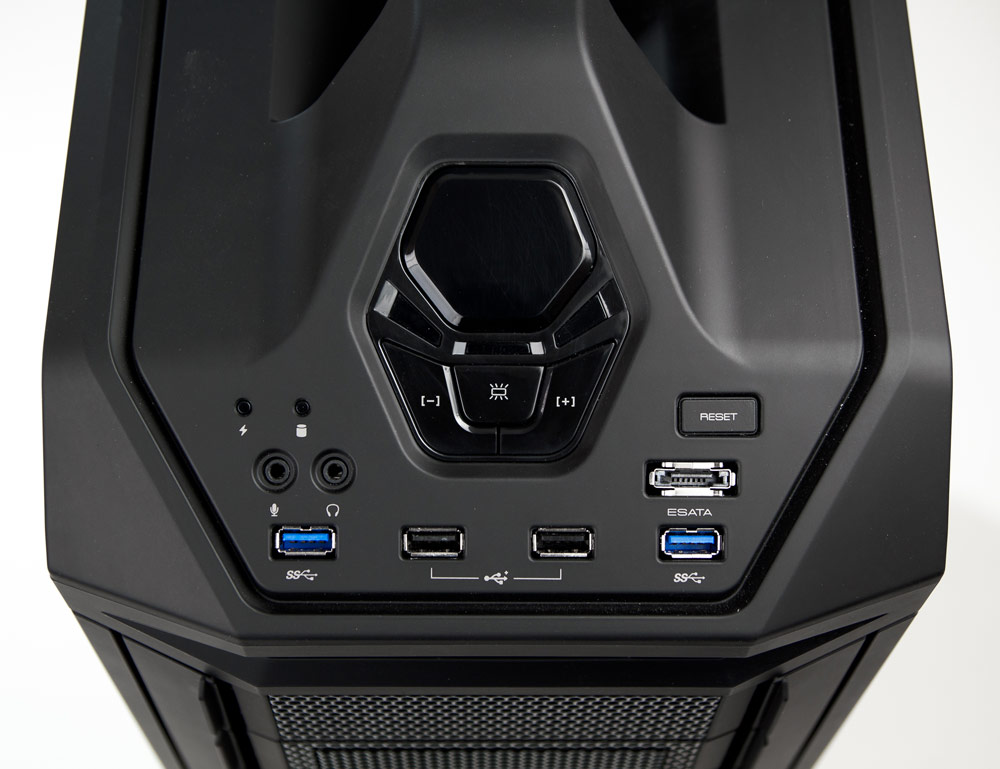

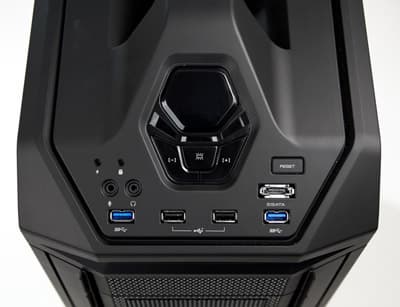

Cooler Master Storm Trooper: панель управления

Нижние грани этой группы кнопок обрамляют другие органы управления, справа налево:

  • кнопка Reset (слегка утопленная, чтобы уменьшить вероятность срабатывания от случайного касания);
  • разъем eSATA без дополнительного питания;
  • в самой нижней части панели управления идет ряд портов USB: по краям два USB 3.0, в середине два USB 2.0; особо отметим: разъемы расположены с зазором в 15 мм, что позволит одновременно подключить четыре устройства с большими размерами;
  • в левой части два аудиоразъема и небольшие красные индикаторы включения и активности HDD.

Все перечисленные органы распаяны на плате контроллера, и потому не мешают снятию верхней крышки.

Интересна конструкция универсальной корзины для жестких дисков: она состоит из двух независимых половин на 4 диска, оснащенных собственными вентиляторами. Каждую из них можно размещать как поперечно (корпус поставляется именно с таким расположением), так и продольно. Процедура поворота не вызывает затруднений: вынимаем заглушки 5-дюймовых слотов и нужную половинку корзины (или обе), для чего не забудьте открутить по одному крепежному винту с накатной головкой и отсоединить провода, идущие от вентиляторов — они для удобства снабжены промежуточными разъемами. Затем, открутив еще по паре крепежных винтов, переставляем боковины корзины в соответствующее положение. Фиксаторы боковин сделаны из резины, что создает дополнительный амортизирующий эффект. Маленькая подсказка: чтобы ничего не перепутать, ориентируйтесь на стрелки «Top» и «Back», имеющиеся на снимаемых металлических деталях.

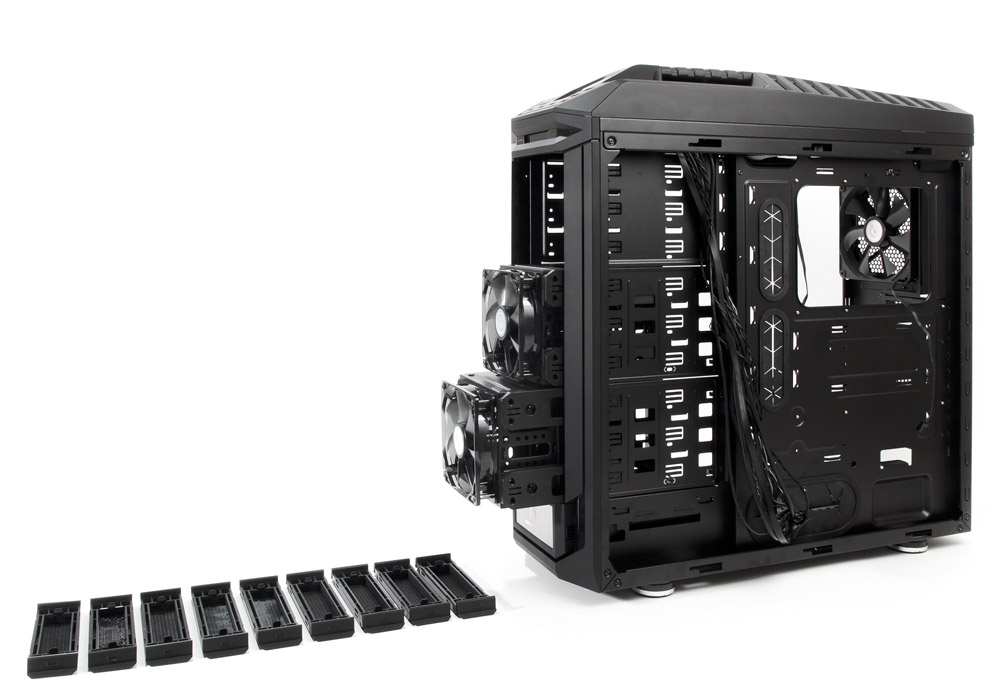

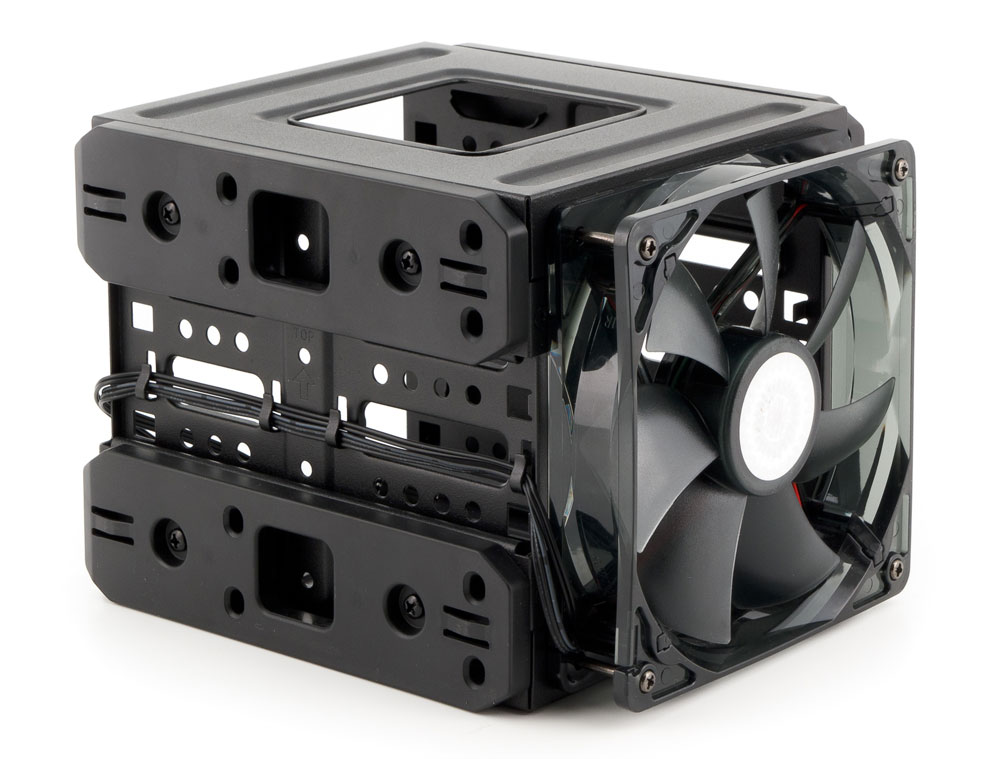

Cooler Master Storm Trooper: корзина для дисков

Диски устанавливаются в корзину с помощью салазок. Их в комплекте имеется 8 штук, в контейнер для ЗИПа они не помещаются, и потому упакованы в отдельную картонную коробку. Крепление 3,5-дюймовых HDD в салазках осуществляется боковыми штифтами, а для снижения вибраций имеются тонкие силиконовые вставки. 2,5-дюймовые накопители крепятся к салазкам винтами снизу, при этом амортизацию создает упругий пластик основания салазок. Конечно, тепловой контакт корпусов дисков с металлом шасси при этом отсутствует, и охлаждение происходит только за счет вентилятора.

В центральной части нижней плоскости шасси расположена небольшая П-образная стойка, в которую винтами можно закрепить еще четыре 2,5-дюймовых HDD или SSD. Для них активного охлаждения не предусмотрено, и отвод тепла будет за счет контакта с металлом стойки и конвекции.

На задней стенке шасси расположена занятная конструкция, даже имеющая собственное зарегистрированное название Storm Guard. Это планка, похожая на заглушку для слотов расширения, в которой имеется ряд прорезей. Если снять ее, отвернув снаружи винт с накатной головкой, то можно продеть в прорези изогнутые петлей части кабелей — например, от клавиатуры, мыши, принтера или LAN, и лишь потом соединить разъемы этих устройств с соответствующими портами материнской платы. И тогда даже достаточно сильные рывки не приведут к выдергиванию или повреждению разъемов.

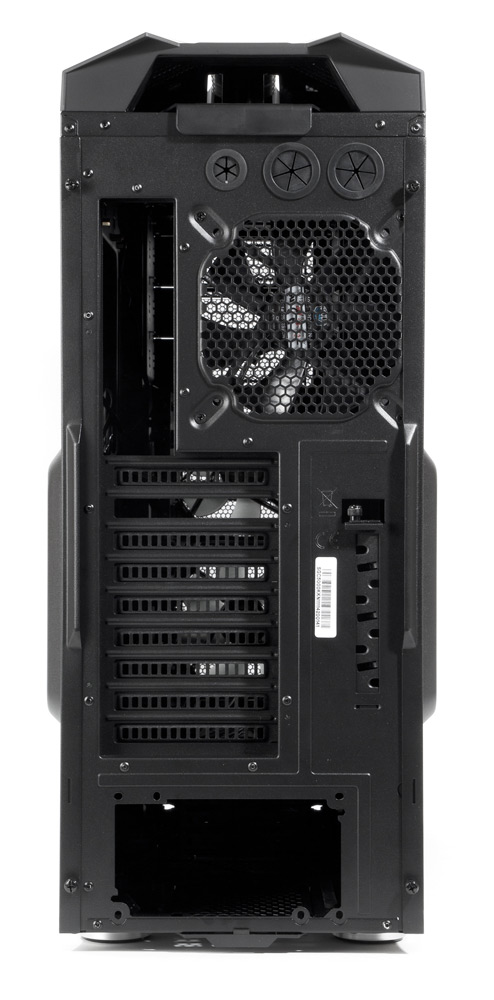

Cooler Master Storm Trooper: вид сзади

Система вентиляции

В штатное оснащение корпуса входят четыре вентилятора, конечно же — с лейблом Cooler Master.

Два из них мы уже упомянули — они размещены на половинках корзины для HDD и подают воздух внутрь. Параметры следующие: размер 120 мм, 1200 об/мин, 17 дБА. Имеется красная светодиодная подсветка, причем питание на нее подается отдельной парой проводов, поэтому подсветку можно отключить независимо от собственно вентилятора, а ее яркость не будет зависеть от скорости вращения крыльчатки, задаваемой напряжением питания двигателя. Отметим: яркость подсветки невелика, она просто образует узор на лицевой панели, а не освещает рабочее место.

Остальные два вентилятора подсветки не имеют.

Самый большой 200-миллиметровый вентилятор закреплен на крышке шасси и вытягивает нагретый воздух из зоны расположения процессорного кулера. Прочие его параметры: 1000 об/мин, 23 дБА. Крепежные отверстия позволяют заменить этот вентилятор на один или два размером 120 или 140 мм.

Четвертый вентилятор, также вытяжной, расположен вполне стандартно — на задней стенке шасси. Параметры: размер 140 мм, 1200 об/мин, 19 дБА. Есть возможность замены на 120-миллиметровую модель.

Все эти вентиляторы имеют 3-контактные разъемы и могут подключаться как к системной плате, так и к контроллеру, имеющемуся в корпусе. Правда, у первых двух, установленных в корзине, провода довольно короткие, и могут не доставать до разъемов платы. На случай, если кому-то захочется подключить один из вентиляторов к периферийному разъему Molex, в комплекте имеется соответствующий переходник.

Контроллер позволяет задавать шесть скоростей вращения. Управление осуществляется упоминавшимися кнопками со значками «+» и «», расположенными рядом с кнопкой Power, а выбранная скорость отображается комбинацией состояний трех красных светодиодов — «не горит», «горит ярко», «горит менее ярко». При этом ступенями примерно по 0,5 В меняется напряжение, подаваемое на двигатели, а вот состояние вентиляторов контроллер не отслеживает — третий провод, идущий от каждого из них, никуда не подключается.

Внешний вид органов управления и индикаторов контроллера можно оценить по прилагаемому видеоролику:

Каждый из фронтальных вентиляторов подключается к контроллеру отдельным кабелем (серый+черный), а верхний и задний — одним кабелем (коричневый+черный) с двумя разъемами (конечно, владелец может скоммутировать вентиляторы и иначе). Питание на контроллер подается еще одним кабелем (черный+черный) с разъемом Molex.

Нажатие кнопок сопровождается одиночным звуковым сигналом, достижение максимального или минимального значения — тройным сигналом, так что кнопками можно пользоваться даже вслепую. Другой вопрос, нужно ли такое количество ступеней регулировки — разница в частоте вращения между двумя соседними почти не различима.

Там же расположена и кнопка включения-выключения подсветки. Легкое недоумение вызывает следующий факт: управлять подсветкой можно у трех вентиляторов — а ею оснащены всего два… Конечно, запас карман не тянет, но тогда почему бы не сделать раздельные кабели для верхнего и заднего вентиляторов?

Есть возможность установки еще четырех 120-миллиметровых вентиляторов: двух на левой боковой стенке и двух на нижней плоскости шасси, для них в комплекте имеются крепежные винты. Для первой пары никаких сложностей нет, в самой боковой крышке даже предусмотрена штампованная выпуклость, чтобы установленные в ней вентиляторы не занимали лишнее место в объеме корпуса. А вот установка вентиляторов внизу достаточно проблематична — один из них расположится как раз под контейнером для ЗИПа, и этот контейнер придется хранить отдельно; для установки второго нужно убрать стойку для 2,5-дюймовых дисков.

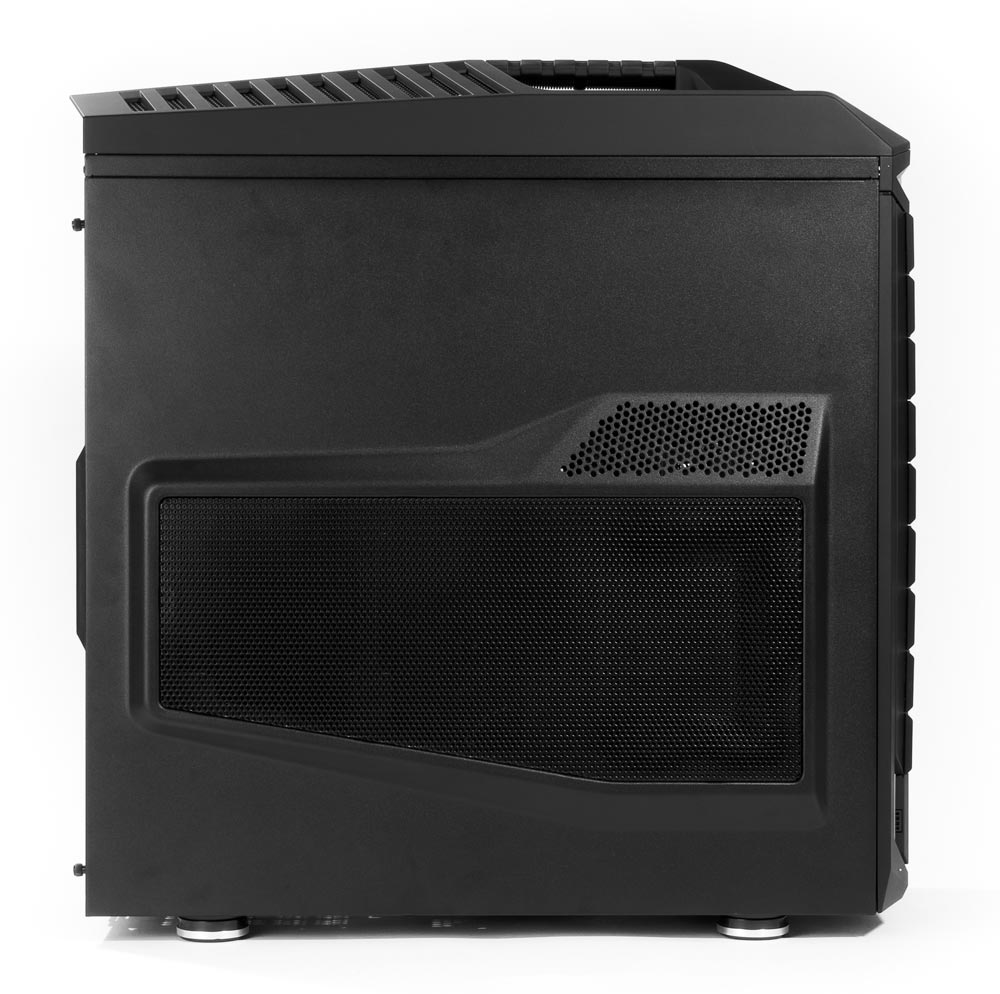

Cooler Master Storm Trooper: вид слева

Систему фильтрации можно назвать одной из самых продуманных и полных среди всех корпусов, побывавших в нашей лаборатории за последние год-полтора.

Забираемый через лицевую панель воздух фильтруется мелкоячеистыми капроновыми сетками, установленными в 5-дюймовых заглушках. Сетки можно промыть и отдельно от заглушек: декоративная металлическая решетка заглушки держится на защелках и легко снимается, позволяя быстро извлечь сетку. Прорези для захвата рукой в нижней части лицевой панели нет, и потому не будет подсоса неочищенного воздуха.

Даже в очень дорогих моделях редко встретишь фильтры, защищающие отверстия для вентиляции в верхней панели. В Storm Trooper такой фильтр есть — извлекаемая снаружи пластиковая рамка с капроновой сеткой.

Дно корпуса защищают целых два фильтра в виде подобных быстросъемных рамок: одна извлекается вперед, вторая назад.

И лишь защиту от пыли отверстий в боковых панелях можно назвать условной: изнутри эти отверстия (причем не все, а лишь часть, хотя и бо́льшая) прикрыты листами тонкого пластика с довольно крупными отверстиями.

Вентилятор на задней панели фильтра не имеет, что вполне логично.

Установка вентиляторов в независимо ориентируемых половинках корзины для HDD позволяет организовать потоки воздуха в соответствии с конфигурацией будущего компьютера. Так, если планируется создание игрового компьютера с мощной видеосистемой и небольшим количеством HDD, то все диски можно разместить в нижней половине корзины, расположив ее поперечно, и тогда охлаждающий диски воздух будет забираться и выбрасываться через боковые стенки. А верхнюю половину корзины можно расположить продольно, чтобы ее вентилятор создавал дополнительный поток воздуха в направлении видеокарт.

Если есть возможность использовать только 2,5-дюймовые накопители, то их можно разместить в соответствующей стойке, а обе половины корзины разместить продольно, чтобы их вентиляторы подавали воздух внутрь компьютера. Правда, при этом поток воздуха даже от нижнего фронтального вентилятора пройдет выше стойки с дисками.

Наконец, в случае многодисковой рабочей станции или мини-сервера, когда существенно важным будет именно охлаждение дисков, обе половины корзины можно разместить поперечно.

Каких-то дополнительных вентиляционных отверстий не имеется, разве что можно упомянуть щели в заглушках слотов для плат расширения.

Ширина корпуса позволяет устанавливать в него процессорные кулеры высотой до 186 мм, в т. ч. с жидкостным охлаждением, для которого на задней стенке шасси имеются три отверстия, закрытых резиновыми заглушками с разрезными лепестками.

Сборка системного блока

Обе боковые стенки крепятся системой пазов и гребенок и фиксируются парами винтов с накатными головками. Снять и установить их на место можно без особых усилий и без использования дополнительных инструментов. Облегчают снятие штампованные выступы для захвата пальцами на торцевых загибах крышек.

В комплекте, помимо упоминавшихся салазок и переходника для установки 3,5-дюймовых устройств в слот 5,25″, имеется богатый набор различных винтов, 11 стоек для системной платы, десяток одноразовых стяжек для проводов и кабелей, 8-контактный удлинитель питания и спикер-«пищалка». Есть и книжечка с инструкцией по сборке на нескольких языках.

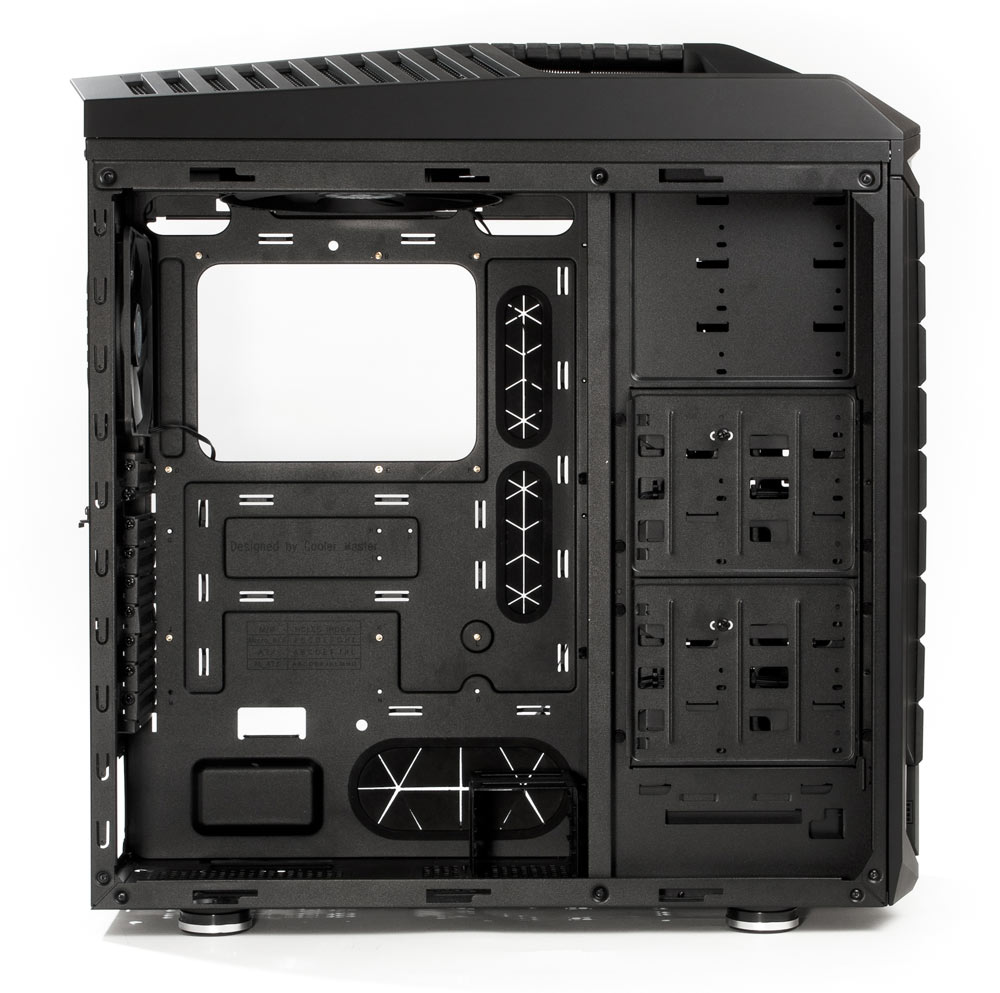

Cooler Master Storm Trooper: вид изнутри слева

Целый пучок штатных проводов и шлейфов корпуса уложен за подложкой материнской платы. Оверстий для прокладки кабелей пять, два из них большие и одно очень большое, и все три прикрыты резиновыми уплотнителями с разрезными лепестками. Еще два отверстия, поменьше, расположены в самом верху подложки, и уплотнителей не имеют. В большом количестве предусмотрены ушки для закрепления пучков кабелей с помощью стяжек.

Всяких кабелей действительно очень много, и в них легко можно запутаться. Подключение вентиляторов описано и в руководстве, и выше в нашем обзоре, а все прочие кабели имеют маркировку. Конечно, если не планируется установка 2,5-дюймовых дисков в П-образную стойку, то ее можно просто удалить — так будет проще работать с кабелями, основная часть которых обычно сосредоточена внизу, но тогда есть большая вероятность, что стойка со временем затеряется, и про такой способ установки дисков придется забыть навсегда.

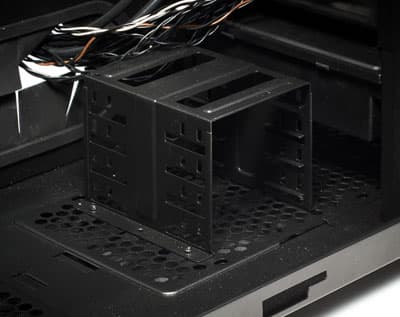

Cooler Master Storm Trooper: стойка для 2,5-дюймовых HDD, SSD

Отверстие для портов ввода-вывода системной платы на задней панели не имеет заглушки; в прорезях для плат расширения заглушки многоразовые. Крепление самих плат расширения — винтами с накатной головкой; если попадется туго затянутый винт, то к нему без проблем можно подобраться отверткой.

Большое окно в подложке материнской платы позволит устанавливать или снимать процессорный кулер, не демонтируя саму плату. Отметим: металл использован не очень толстый, и обилие крупных отверстий в подложке заметно снизило ее жесткость.

Подключение фронтальных разъемов — монолитными коннекторами (для аудио есть и HD Audio, и AC'97), для обоих внешних разъемов USB 3.0 применен единый коннектор, подключаемый к внутреннему разъему системной платы. Все кабели экранированные, а их длина достаточна для прокладки за подложкой.

Снимать переднюю панель вообще-то не нужно — для операций с дисковыми корзинами достаточно удалить заглушки 5-дюймовых слотов. Но на всякий случай опишем эту процедуру, поскольку в руководстве сведений об этом нет. Сначала нужно снять пластиковую крышку верхней панели, которая крепится шестью защелками (учтите: тянуть за ручку бесполезно — с этой крышкой она не скреплена), затем удалить крышку отсека контейнера для ЗИПа, отвернуть два крепежных винта в планке, расположенной под нижней 5-дюймовой заглушкой, и еще два винта с широкими шляпками-шайбами в верхнем торце лицевой панели. И только тогда можно будет немного сдвинуть панель вверх, освобождая фиксаторы, и снять ее целиком, вместе с верхней частью, закрывающей док-станцию. Если нижняя половинка корзины для HDD установлена продольно, то придется снять и ее боковины, иначе они будут мешать сдвигу лицевой панели.

Установка жестких дисков была описана выше, напомним лишь: половинки корзины фиксируются удлиненными винтами с накатными головками, места установки которых помечены на боковинах белыми скобками.

Cooler Master Storm Trooper: корзина для HDD, SSD

Разъем eSATA на панели управления имеет собственный кабель со стандартным SATA-коннектором на втором конце, а вот для док-станции интерфейсный кабель придется покупать отдельно или использовать имеющийся в комплекте материнской платы. И не забудьте подключить к док-станции питание с помощью периферийного разъема Molex.

Оптические приводы в трех верхних 5-дюймовых слотах крепятся винтами с накатными головками из комплекта (заглушек, которые надо выламывать или отвинчивать, нет). Если есть необходимость размещать такие устройства в шести нижних слотах, то нужно удалить половинки корзины и развернуть продольно боковые стенки, как было описано выше.

3,5-дюймовое устройство с выходом на переднюю панель устанавливается с помощью комплектного переходника и с обоих сторон крепится винтами. Больше одного такого устройства разместить не получится, поскольку только в одной 5-дюймовой заглушке есть прорезь на 3,5″.

Блок питания можно ставить и до, и после установки материнской платы, располагая вентилятором вверх или вниз и закрепляя винтами к задней панели. Облегчает установку имеющийся на нижней панели шасси подиум в виде двух продолговатых выступов с резиновыми накладками для амортизации.

Как положено, не забыта безопасность для рук сборщика — все кромки шасси аккуратно завальцованы.

Тестирование эффективности системы вентиляции корпуса

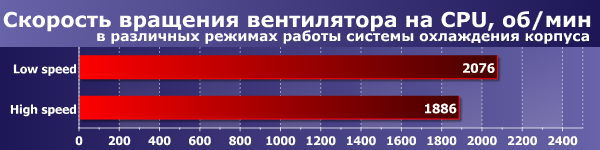

Последний этап исследования представляет собой тестирование с помощью программных средств, сильно нагружающих различные подсистемы компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение. Таким образом можно оценить возможности и производительность системы охлаждения корпуса.

Конфигурация тестового стенда и процедура тестирования описаны в соответствующей методике.

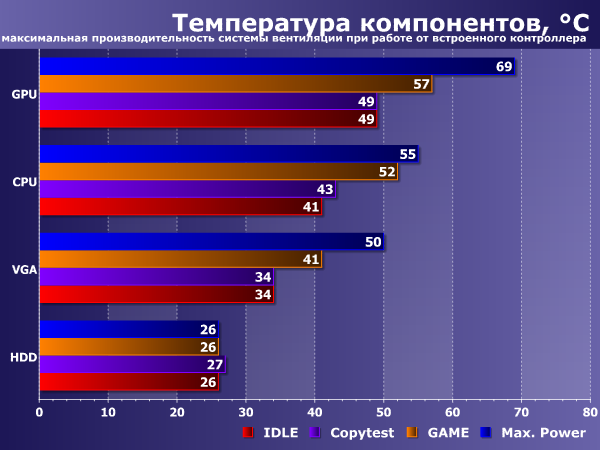

Эффективность охлаждения компонентов находится на очень хорошем уровне. В нашем случае разницу в эффективности охлаждения частично нивелирует установленный соосно с задним вентилятором процессорный кулер. Обороты вентилятора этого кулера заметно меняются в зависимости от режима работы системы охлаждения корпуса, что говорит о реальной разнице в охлаждении компонентов системного блока в разных режимах. Такая разница логична и говорит о хорошо проработанной системе охлаждения корпуса.

Измерение уровня шума и оценка вибрации

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

Уровень шума системы охлаждения корпуса изменяется в широких пределах в зависимости от напряжения питания вентиляторов. При пониженном напряжении питания система охлаждения корпуса обеспечивает очень низкий уровень шума даже с учетом настольного размещения корпуса, при больших расстояниях подобный уровень шума будет малоразличим даже в тихой комнате. При питании от 12 вольт уровень шума немного превышает границу эргономичной зоны (40 дБА) в случае настольного размещения, а в случае напольного размещения уровень шума можно оценить как находящийся на средне-типичном уровне.

Акустическая эргономика корпуса в целом находится на очень хорошем уровне, особенно с учетом того факта, что перед нами одно из геймерских решений, требования к акустической эргономике у которых обычно довольно мягкие. Весьма приятной особенностью является возможность подключения всех вентиляторов к системной плате или внешнему контроллеру напрямую, так как они имеют стандартный трехконтактый разъем.

Оценка потребительских качеств

Как бы странно это не звучало, но встретить достаточно дорогой и большой корпус, имеющий сбалансированный набор потребительских качеств, не так уж просто. Тем отраднее тот факт, что CM Storm Trooper является ярким примером именно такого корпуса и имеет очень достойный набор потребительских качеств, причем весьма сбалансированный.

Интересный дизайн и возможность трансформации внутреннего объема корпуса, различные приятные мелочи — это даже не самое главное. Не менее интересен факт, что система охлаждения геймерского корпуса имеет очень удачную акустическую эргономику, неплохой встроенный контроллер и вентиляторы с нормальными разъемами. Внутри объема корпуса достаточно удобно манипулировать при сборке, а покрытие типа soft-touch вызывает желание лишний раз прикоснуться к верхней части корпуса. Завершает картину набор пылевых фильтров, которые установлены как на нижней, так и на верхней панелях.

Позиционирование и выводы

Что же, нечасто в наши руки попадают корпуса, с которыми просто интересно повозиться — полное обследование и описание Storm Trooper заняло немало времени, но считать его потраченным напрасно мы не можем. Подведем итог нашим наблюдениям.

Внешний вид: необычный и привлекательный, но сбалансированный и не слишком вычурный, а потому сможет понравиться покупателям, имеющим самые разные вкусы. Многие геймеры не мыслят игровых компьютеров без сияния подсветки, поклонники более строгого стиля не любят превращать комьютер в новогоднюю елку — и те, и другие останутся довольны решениями, примененными в Storm Trooper.

Подсветка имеется там, где при любом варианте установки она будет видна наверняка — на лицевой панели. Редкостью является использование вентиляторов с раздельным питанием двигателя и светодиодов подсветки.

Конструктив и система вентиляции: гибкие, продуманные в мелочах; рассчитаны на самые разные конфигурации компьютеров — от мощных игровых с несколькими высокопроизводительными видеокартами до рабочих станций с очень большим количеством накопителей (причем как HDD/SSD, так и ODD).

Набор внешних портов соответствует представлениям о современном компьютере: есть и eSATA, и USB 2.0/3.0, и док-станция. Конечно, в других корпусах встречается и большее количество разъемов USB, зато в данной модели они расположены оптимально — и по удобству доступа, и по возможности подключения USB-устройств с увеличенными габаритами.

Комплектация: есть всё, что необходимо, и всё, что пригодится почти наверняка, и даже чуть-чуть сверх того. А приятным бонусом можно считать наличие встроенного контейнера для хранения ЗИПа (ну, или других, более интересных вещей).

Отдельно отметим тщательность в отделке внешних элементов дизайна и высокое качество изготовления всех элементов конструкции.

Но, конечно, вспомним и о ложечках дегтя, без которых не обошлось во всей этой бочке меда.

Фильтры на боковых стенках: если вспомнить терминологию фонвизинского Митрофанушки, то можно сказать, что они лишь «прилагательны», поскольку хоть и приложены к своему месту, но из-за слишком крупных отверстий вряд ли будут серьезным препятствием для пыли.

Подложка системной платы: или металл надо было взять потолще, или предусмотреть какие-то элементы (хотя бы штампованные) для повышения жесткости.

Док-станция для SATA HDD/SSD: дизайнеры сделали ее очень компактной, но лишили владельца корпуса возможности оперативно подключать 3,5-дюймовые диски.

Совсем уж зловредные придиры посетуют, что крепеж не рассортирован по пакетикам с маркировкой — сборщику не пришлось бы выискивать нужный винтик в целой куче других. На случай, если владелец решится на глобальную переделку компьютера, стяжки хорошо бы иметь многоразовые. Ну, и SATA-кабель для док-станции тоже неплохо бы положить в комплект.

Наконец, о цене: производитель явно не экономил на каждой мелочи, однако стоимость получилась хоть и высокой, но не запредельной, и в сравнении с многими другими корпусами, позиционируемыми в качестве high-end, можно считать ее вполне соответствующей продуманности конструкции, качеству изготовления и уровню оснащенности.

Надеемся, что читатели, сделавшие свой выбор в пользу CM Storm Trooper, не будут оспаривать наш вывод: эта модель вполне достойна награды «Original Design».
