Корпус CM Storm Sniper


  • Фотографии корпуса CM Storm Sniper



  • Физические параметры
    Ширина 255 мм
    Высота 551 мм
    Длина 567 мм
    Масса 10,6 кг

    Сегодня нам предстоит познакомиться с новым корпусом, представленным компанией Cooler Master под суббрендом CM Storm. Так как данная марка призвана пропагандировать и поддерживать, так называемый, электронный спорт (eSport), который в русском языке принято называть киберспортом, то и вся ее продукция, которой на данный момент, правда, не слишком много, так или иначе связана играми на ПК. Итак, корпус, который мы сегодня рассмотрим, геймерский, то есть предназначен для сборки игровой системы с мощными комплектующими, имеющими немалое тепловыделение. И по сути, основная задача корпусов такого типа — это эффективное охлаждение, все остальное вторично.

    Однако, это все в теории. В реальности же на геймерской системе не только играют, но и работают, общаются в интернете, смотрят фильмы и слушают музыку, пользуются peer-to-peer клиентами, причем, часто в круглосуточном режиме. И тут уже приходит понимание, что и геймерский корпус нужно оценивать не только с точки зрения качества охлаждения, но и с учетом всех остальных стандартных критериев.

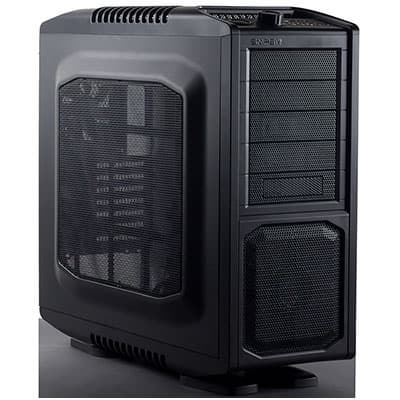

    Дизайн

    Вытаскивая корпус из коробки, невольно вспомнился CM Cosmos S, не так давно также побывавший у нас. Вспомнился он потому как является одним из немногих корпусов, который позволяет его удобно переносить. не только пустым, но изрядно набитым комплектующими. И в этом плане CM Storm Sniper корпусам серии Cosmos не уступает, а даже превосходит тем, что Sniper можно нести одной рукой, тогда как с Cosmos это было затруднительно. Правда, у Космоса было другое достоинство — его можно было преотлично тащить по ковру на полозьях не опасаясь ни за корпус, ни за ковер. Снайпер на такое не способен.

    Вообще, Cosmos S и Sniper во многом похожи, во всяком случае по концепции. Да и вполне логично представить, что корпус называется не CM Storm Sniper, а, например, miniCosmos S 2. Почему мини? Потому что у Cooler Master есть старший брат Снайпера — это уже довольно известная модель HAF932, который практически и есть Cosmos S 2.

    С точки зрения дизайна CM Storm Sniper выглядит максимально утилитарно. Так выглядят хорошие инструменты, лабораторные приборы, то есть ничего лишнего снаружи, кроме органов управления, нет, потому что там это не нужно. В общем, никакой попсы в дизайне, которая постоянно встречается в различных, в том числе геймерских решениях, от большого количества вендоров.

    В целом, дизайн органичен. Не смотря на большое количество прямых углов в дизайне передней панели, корпус выглядит крепко, но не угловато и, думаю, понравится многим. Хотя восприятие дизайна очень индивидуально.

    Компоновка

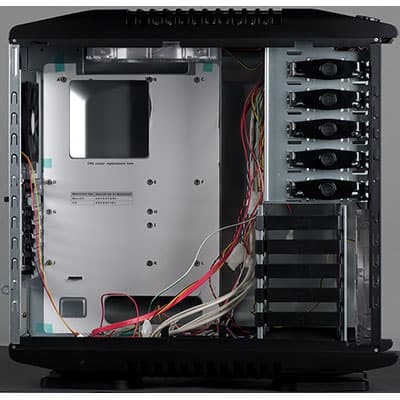

    CM Storm Sniper представляет собой однообъемный корпус формата ATX типоразмера мидитауэр с нижнерасположенным блоком питания и поперечно расположенным стационарным отсеком для жестких дисков в передней части корпуса.

    Конструкция

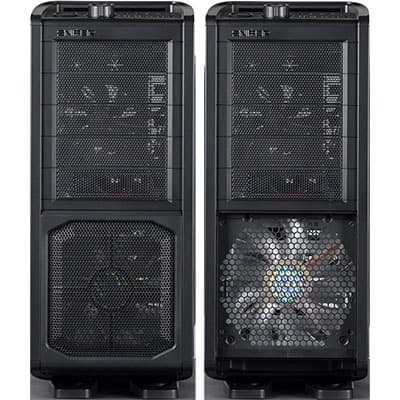

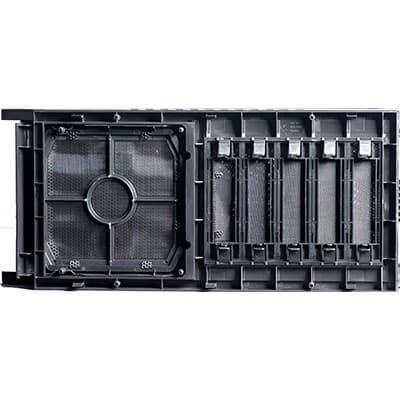

    Передняя панель выполнена из черного пластика, окрашенного, насколько об этом можно судить визуально, в массе, то есть она имеет достаточно высокую износостойкость.

    Большая площадь передней панели имеет сетчатую структуру, представляя собой огромное вентиляционное отверстие. Такое решение часто встречается в геймерских корпусах. Передняя панель имеет встроенные пылевые фильтры в заглушках отсеков типоразмера 5,25 дюйма, а также отдельный быстросъемный фильтр перед фронтальным вентилятором.

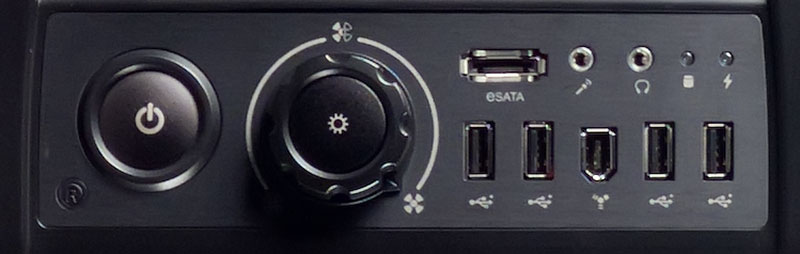

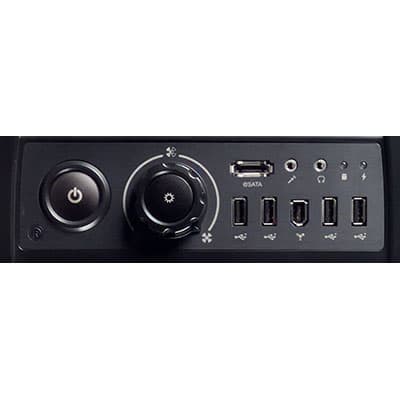

    Фронтальные порты ввода-вывода расположены у данного корпуса в передней части верхней панели, что наиболее удобно при напольном размещении. В состав блок фронтальных разъемов входят:

    • 4 USB
    • 1 IEEE 1394
    • 1 eSATA
    • 2 Audio

    Набор разъемов полный. Присутствует как IEEE1394(FireWire), так и eSATA. По сути, набор не просто полный — он максимален на данный момент времени. В него можно добавить разве что HDMI :)

    Расстояние между портами USB вполне позволяет использовать до четырех малогабаритных устройств либо пару устройств со значительными габаритами околоштекерной части.

    Кнопка включения (Power) имеет достаточные габариты и удобна в использовании. Кнопка перезагрузки имеет недостаточные габариты и нажать ее без использования дополнительных предметов затруднительно. Оба индикатора выполнены на основе ярких светодиодов голубого цвета и хорошо различимы в темноте.

    В шасси корпуса предусмотрено следующее количество посадочных мест:

    • Для устройств типоразмера 5,25 дюйма с внешним доступом — 5 штук
    • Для устройств типоразмера 3,5 дюйма с внешним доступом — 1 штука
    • Для жестких дисков типоразмера 3,5 дюйма — 5 штук

    Корпус основан на раме из стали толщиной около 0,8 мм, элементы рамы соединены при помощи заклепок. Жесткость конструкции довольно высокая. К раме присоединены другие элементы, выполненные из стали около 0,7 мм:

    • Объединенный блок из двух отсеков для накопителей в передней части корпуса
    • Задняя панель
    • Основание для системной платы
    • Нижняя панель с местом для установки блока питания

    Боковые стенки имеют высокую жесткость и толщину около 0,8 мм. Жесткость отсека для жестких дисков находится на невысоком уровне в связи с применением стали недостаточной толщины и наличия больших отверстий в боковинах отсека. Правда, за наличие столь больших отверстий в боковинах отсека разработчиков стоит похвалить, так как они выполнены для снижения аэродинамического сопротивления воздушного потока от нагнетающего фронтального вентилятора, что повышает эффективность его работы и снижает шум.

    Верхняя часть корпуса выполнена двухслойной, то есть, верхняя панель корпуса и верхняя стенка шасси — это разные стенки, как и в случае с передней частью корпуса, где есть передняя стенка шасси и передняя панель.

    В данном случае снаружи установлена пластиковая панель с мелкой сеткой, имитирующей пылевой фильтр, В принципе, она съемная, но производить данную операцию не особо удобно, так что проще ее пропылесосить. Панель держится на двух стальных элементах, выступающих по совместительству ручками при переноске.

    Под данной конструкцией, то есть внутри корпуса, находится верхняя стенка шасси с большим вентиляционным отверстием, под которым снизу прикручен штатный вытяжной вентилятор.

    Нижняя часть корпуса выполнена также двухслойной. Нижняя панель выполнена из черного пластика. Под ней расположен своеобразный воздушный шлюз, откуда воздух могут забирать блок питания, если он установлен вентилятором вниз, и нагнетающий вентилятор типоразмера 120 мм, посадочное место под который имеется между блоком питания и отсеком для жестких дисков.

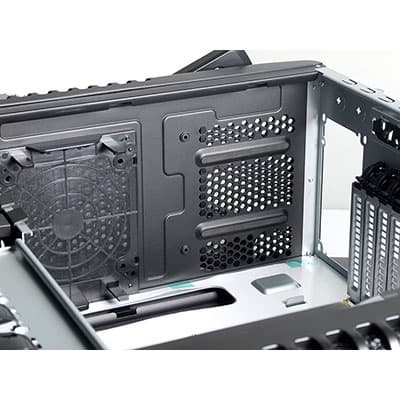

    Крепление для установки блока питания выполнено двухсторонним, как и в подавляющем большинстве корпусов с нижнерасположенным блоком питания. То есть БП можно установить как вентилятором вверх, так и вентилятором вниз, разумеется, при использовании блока питания с вентилятором типоразмера 120-140 мм.

    Блок питания устанавливается на два обрезиненных элемента, расположенных продольно в корпусе. Пылевой фильтр под блоком питания отсутствует, под вентилятором — установлен.

    Система вентиляции

    В состав системы вентиляции входят три предустановленных вентилятора:

    • Типоразмера 230 мм на верхней стенке, который можно заменить парой вентиляторов типоразмера 120 мм
    • Типоразмера 230 мм на передней стенке шасси
    • Типоразмера 120 мм на задней стенке шасси

    Также стоит отметить большое вентиляционное отверстие на боковой стенке и наличие там же посадочных мест для двух вентиляторов типоразмера 120 мм.

    Корпус укомплектован контроллером вентиляторов и подсветки, который имеет один канал управления скоростью вращения пяти вентиляторов, подключаемых параллельно, то есть на всех выходах при работе будет одинаковое напряжение. Максимальный ток нагрузки контроллера заявлен в размере 1,5 А. Никаких элементов автоматизации работы контроллера не предусмотрено.

    Регулировка напряжения по каналу для вентиляторов осуществляется плавно в диапазоне от 5 до 11 вольт, при центральном положении регулятора напряжение на выходе составляет 8,5 вольт. Выбранный диапазон регулировки можно оценить положительно, большинство контроллеров позволяют регулировать напряжение от 7 вольт, здесь же нижний порог 5 вольт, что более удобно. Хотелось бы конечно наличия возможности отключения части вентиляторов даже при одноканальном управлении, но этого в контроллере разработчики не реализовали.

    Подсветка вентиляторов, в данном случае переднего и верхнего, питается от отдельного канала, который можно только включить или отключить, но и это неплохо, так как часто в корпусах реализуют не отключаемую подсветку, то есть выбрать режим ее работы конечно можно, но для этого придется вскрывать системный блок. Здесь же все органы управления удобно расположены перед пользователем.

    Для подключения вентиляторов к контроллеру используется разъем Peripheral connector, то есть обычный молекс. Задний вентилятор подключен через специальный переходник.

    Подключение подсветки осуществляется через двухконтактные разъемы, так что подключить к ним вентиляторы вместо подсветки не получится без перепайки разъемов.

    Оценить яркость подсветки вентиляторов и внешний вид корпуса можно на прилагаемом видеоролике.



    Измерение уровня шума и оценка вибрации

    Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

    При работе на минимальной скорости шум системы охлаждения корпуса достаточно низкий, но имеет некоторые специфические особенности. В первую очередь заметен низкочастотный гул, как у трансформатора, работающего на частоте 50 Гц, поэтому далеко не каждый человек сможет спать в одной комнате с таким работающим корпусом. Еще одна особенность заключается в характерном треске заднего вентилятора, который можно вообще отключить при такой производительности остальной системы охлаждения и с учетом подобной компоновки корпуса.

    При среднем положении регулятора, уровень шума также можно охарактеризовать, как средний, то есть работать при такой уровне шума вполне можно, особенно, если сам корпус стоит под столом, а в комнате играет музыка на средней громкости.

    При крайне правом положении регулятора (то есть максимальном), уровень шума заметно превышает средний уровень, но в условиях упомянутых выше работа, в целом, также возможна.

    Вибрации корпуса становятся весьма заметны при среднем положении регулятора, а при максимальном — вибрирует уже не только сам корпус, но и панель стола из ДСП, на которой он стоял. То есть корпус нужно устанавливать на ковровое покрытие для минимизации уровня шума от вибрации.

    Далее мы решили выяснить какое ослабление уровня шума обеспечит данный корпус за счет боковых стенок. Для этого в корпус была установлена системная плата с процессором и кулером Zalman CNPS 7000 AlCu, оснащенным вентилятором типоразмера 80 мм со скоростью вращения 3000 оборотов в минуту.

    Результат вполне ожидаемый с учетом общей площади вентиляционных отверстий в корпусе. Ослабление уровня шума, от источника внутри объема корпуса, минимальное.

    Значения уровня шума от источника внутри корпуса в сборе, на примере моделей, протестированных в нашей лаборатории, можно увидеть в сводной диаграмме.

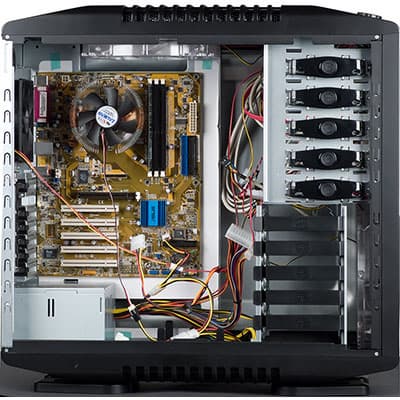

    Сборка системного блока

    Заглушка задней панели ввода-вывода не установлена, тем проще для сборщика, так как не придется ее снимать.

    Первой операцией при сборке системы является установка блока питания, но, в принципе, БП можно установить и позже. Большинство корпусов с нижнерасположенными блоками питания позволяют достаточно свободно манипулировать блоком питания и после сборки системы при свободных нижних слотах расширения на системной плате. Это можно считать дополнительным бонусом, так как многие корпуса типоразмера мидитауэр с верхнерасположенным блоком питания позволяют снять или установить его только при полном снятии системной платы в случае использования габаритных кулеров.

    Как мы отмечали ранее, установка блока питания возможна в двух положениях: вентилятором вверх и вентилятором вниз. Он укладывается на специальные обрезиненные стойки и закрепляется четырьмя винтами. При использовании системы Cable Management для прокладки жгута проводов разъема ATX12V потребуются провода длиной не менее 60 см. У большинства блоков питания длина данного жгута не превышает 50 см, поэтому при желании воспользоваться данной конструкцией рекомендуется заранее приобрести или изготовить соответствующий удлинитель.

    Системная плата устанавливается совершенно стандартным способом при помощи шестигранных полых стоек с резьбой. Нареканий к качеству исполнения данных деталей нет, также как к надежности крепления. Более удобной является установка при помощи заранее проштампованных элементов на основании для системной платы, выполняемых в виде полусфер или полукругов, в которых уже нарезана резьба. Оба способа схожи, однако во втором случае не тратится время на вкручивание стоек и поиска для них места.

    Подключение фронтальных портов USB осуществляется при помощи двух монолитных десятиконтактных разъемов. Это наиболее удобный вариант из существующих. Подключение фронтальных аудиоразъемов реализовано по схеме HD Audio и осуществляется также монолитным десятиконтактным разъемом. Имеется, запараллеленый с основным разъемом HD Audio, разъем AC97. Также монолитными разъемами подключаются порты IEEE1394 и eSATA.

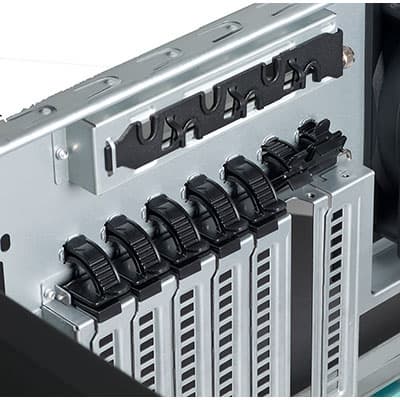

    Фиксация плат расширения производится при помощи безвинтовой системы крепления, которая имеет не особо высокую надежность и качество фиксации. Люфт в продольном направлении весьма заметен. Однако, можно воспользоваться и стандартными винтами, для чего не нужно демонтировать системы безвинтового крепления, достаточно только отвести штатное крепление в сторону и вкрутить винт.

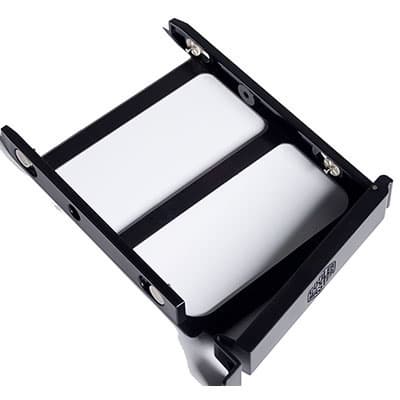

    Для установки жестких дисков в данном корпусе используется безвинтовая система, основным элементом которой являются салазки, представляющие собой пластиковый контейнер. Жесткий диск в данном контейнере держится не только за счет силы трения стенок, но и фиксируется четырьмя металлическими штырьками, а также двумя винтами (опционально). Жесткий диск плотно садится в контейнер, а вот последний после установки в корзину имеет некоторый люфт.

    Установка оптического привода также производится при помощи безвинтового крепления, она аналогична системе, использованной в корпусе Cooler Master Cosmos S.

    Система безвинтового крепления работает очень быстро и удобно, но, к сожалению, фиксирует не достаточно плотно. Люфт ощущается в вертикальной плоскости, в горизонтальной — он практически отсутствует. Отверстия для крепления винтами конструкцией предусмотрены.

    Длина проводов как до органов управления и индикации, так и до фронтальных разъемов достаточна для подключения платы, лежащей на углу корпуса.

    В данном корпусе возможна установка плат расширения, в том числе видеокарт, длиной свыше 32 сантиметров, то есть практически любую современную видеокарту можно установить без проблем.

    Расстояние от верхнего края платы до верхнего вентилятора составляет около 20 мм. Данная информация может потребоваться при установке монструозных процессорных кулеров, коих сейчас не мало.

    Тестирование эффективности системы вентиляции корпуса

    Последний этап представляет собой тестирование с помощью программных средств, осуществляющих сильную нагрузку различных подсистем компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение внутри корпуса. Можно оценить возможности и производительность системы охлаждения корпуса. Для этого этапа будут использованы следующие тесты:

    • Max_Power — ATI Tool (тест 3D View) совместно с PRIME95 (два потока) в течение часа
    • COPYTEST — непрерывное копирование 108 файлов общим объемом 3,41 ГБ в течение 30 минут с одного логического раздела HDD на другой
    • Min_Power — работа компьютера в фоновом режиме с загруженной ОС

    Конфигурация тестового стенда:

    • Процессор Pentium D 805 2.66 GHz
    • Кулер Zalman CNPS9500
    • Системная плата ASUSTek P5B-E
    • Видеокарта MSI GeForce 6800 GT
    • Оперативная память Corsair DDR2 533 MHz, 2048 Мб
    • Жесткий диск Seagate 160GB SATA2

    В данном случае система вентиляции тестировалась в следующих конфигурациях:

    • с предустановленными вентиляторами на минимальных оборотах (min. speed)
    • с предустановленными вентиляторами на средних оборотах (mid. speed)
    • с предустановленными вентиляторами на максимальных оборотах (max. speed)
    • с отключенными вентиляторами (zero speed)

    В данном случае разница между режимами работы системы охлаждения с минимальной и средней скоростью вращения вентиляторов практически отсутствует. Разница между режимами работы системы охлаждения с минимальной и максимальной скоростью вращения — весьма малоразличима.

    Причина кроется в конструкции корпуса. Фронтальный вентилятор нагнетает воздух не в закрытый объем, а по сути «на улицу», так как на боковой стенке находится огромное вентиляционное отверстие. Аналогичным образом функционирует и верхний вентилятор, прокачивая не только прогреты воздух из внутреннего объема, но и забранный по кратчайшему пути через боковое вентиляционное отверстие воздух «с улицы».

    В режиме с отключенными вентиляторами система также сохранила стабильность, правда, температуры компонентов заметно повысились.

    Однако, наиболее интересным режимом является вариант с работой вентиляторов на минимальных оборотах, так как обеспечивает низкий уровень шума и хорошее охлаждение комплектующих внутри системного блока.

    Итоги

    Надо сказать, что корпус оставил положительное впечатление, несмотря на некоторые недочеты в конструкции. Собирать системный блок в корпусе удобно, уровень шума при минимальных оборотах вентиляторов вполне эргономичен, качество охлаждение находится на хорошем уровне.

    Сомнительно, что корпус хорошо подойдет для сборки топовых конфигураций с несколькими топовыми видеокартами, но для систем с одной видеокартой, пусть даже с двумя GPU, данный корпус будет неплохим выбором, особенно при желании собрать специализированный геймерский компьютер.

     Средняя текущая цена (количество предложений) в московской рознице: Н/Д(0)



    Корпус CM Storm Sniper предоставлен российским представительством Cooler Master
